Навес своими руками из профиля – Как сделать навес из металлопрофиля своими руками: чертежи и видео

Для получения качественного результата при возведении навеса из металлопрофиля следует соблюдать рекомендации специалистов:

• Монтаж следует начинать с нижнего края.
• Для крепежных элементов необходимо использовать резиновые шайбы.
• Не стоит прилагать больших усилий при завинчивании саморезов, чтобы не допустить деформации резины.
• Крепеж металлических элементов лучше выполнять с помощью сварки.
• Использование волнообразного кровельного материала способствует беспрепятственному скатыванию снега, воды и различного мусора.
• Для резки металлопрофиля лучше использовать специальные ножницы.

Сделать навес из металлопрофиля своими руками достаточно просто, главное, иметь желание и выполнять рекомендации специалистов.

kryshadoma.com

Мастерим своими руками: односкатный навес из металлопрофиля

Навес – простая конструкция, которая, тем не менее, очень важна для любого загородного участка, коттеджа и т.д., поскольку позволяет защитить от дождя детскую площадку, летнюю террасу, стоянку для автомобиля и пр. Одной из самых популярных считается навесная конструкция, выполненная из металлопрофиля, поскольку данный материал недорог, прочен и практичен. Сегодня речь пойдет о том, как своими руками сделать простейший (односкатный) навес из металлопрофиля (прилагаются чертежи, фото и видеоинструкция).

Содержание

• Односкатный навес: особенности, достоинства
• Изготовление конструкции своими руками
• Как построить навес своими руками: видео

Односкатный навес: особенности, достоинства

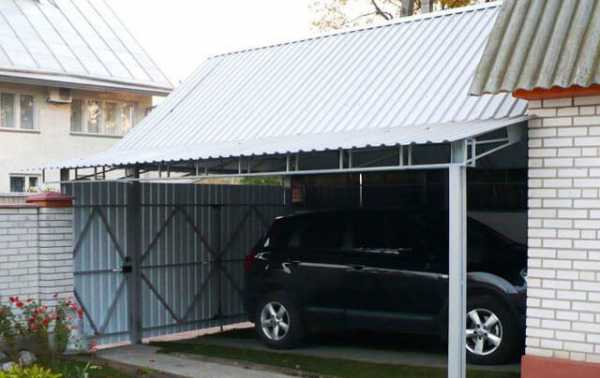

Навес из металлопрофиля используется преимущественно в тех случаях, когда требуется максимально надежная защита какой-либо площади от осадков. Металлопрофиль пользуется большой популярностью ввиду целого ряда несомненных достоинств:

• Экологичность. Металлопрофиль полностью соответствует всем нормативным документам и требованиям к кровельным материалам.
• Огнеустойчивость. Метериал, несомненно, выигрывает на фоне пластика и черепицы, обладая достаточно высоким уровнем огнеустойчивости: даже вблизи открытого источника огня материал не воспламенится.
• Термоустойчивость. Металлопрофиль совершенно нормально переносит минусовые температуры (не было замечено ни малейшего промерзания при стабильно низкой минусовой температуре). Кроме того, материал отлично реагирует на резкие температурные перепады (при скачках температуры не отмечается ни сколов, ни трещин).
• Высокое качество материала позволяет не беспокоиться о ремонте кровли в течение 5-10 лет. Металлопрофиль достаточно прочен, но при этом очень прост в монтаже.

Кровельные материалы

• Эстетичный внешний вид. Богатая цветовая палитра и разнообразие форм профильных листов позволяет говорить о возможности подобрать уникальный продукт, исходя из особенностей экстерьера и пр.
• Доступная цена. Материал отличается приемлемой для большинства слоев населения ценой, поэтому его выгодно использовать для небольших домашних навесов.

При строительстве навесов особое внимание уделяют выбору определенной формы конструкции, поскольку от этого будет зависеть в немалой степени ее практичность и удобство. Так, односкатные навесы можно считать простейшей формой, представленной в виде наклонной плоскости, расположенной под определенным углом.

Данная конструкция имеет свои отличительные особенности, в числе которых можно отметить естественную систему водостока и обеспечение максимальной защиты территории.

Совет. Наклонная поверхность не дает возможности осадкам накапливаться в большом количестве, поэтому односкатные навесы особенно актуальны для использования в регионах с повышенным количеством осадков.

Изготовление конструкции своими руками

Изготовление навеса из металлопрофиля – процесс достаточно трудоемкий, поэтому требует тщательной проработки деталей и грамотно осуществленных расчетов. Обо всем этом далее.

Проведение расчетов и подготовка материалов

Итак, если вы решили изготовить односкатный навес своими руками, прежде всего, особое внимание уделите нескольким вопросам:

Односкатный навес — чертеж

1. Угол наклона. Данный показатель должен рассчитываться таким образом, чтобы не было чрезмерной крутизны, иначе велика вероятность того, что под навес будет попадать влага, причем в большом количестве.
2. Дренажная система. Дренажная система должна быть четко спланирована для того, чтобы избежать появления мощного водного потока, способного подмыть грунт под конструкцией.
3. Направление склона. При выборе подходящего места для монтирования навесной конструкции следует тщательно изучить статистическую информацию касательно направления воздушных масс.
4. Дополнительное укрепление. Данный параметр необходимо в обязательном порядке учитывать в тех регионах, где наблюдаются частые сильные порывы ветра.

Совет. Если речь идет о строительстве навеса своими руками, предпочтение лучше всего отдать именно односкатной конструкции, поскольку все остальные довольно сложны в изготовлении и монтаже, поэтому под силу лишь тем, кто обладает профессиональными навыками.

С помощью рулетки измерьте все основные параметры участка для установки будущей конструкции. Учитывая полученные цифры, рассчитайте количество материалов, которое потребуется для создания навеса.

Сборка и монтаж конструкции

Прежде всего следует тщательно очистить участок под навес от различного мусора, веток, листвы и пр. После выровнять его. Теперь можно приступать непосредственно к подготовительным работам. Начнем с фундамента (в данном случае – опор). Сделайте разметки под опоры, сохраняя между ними расстояние около 1 м.

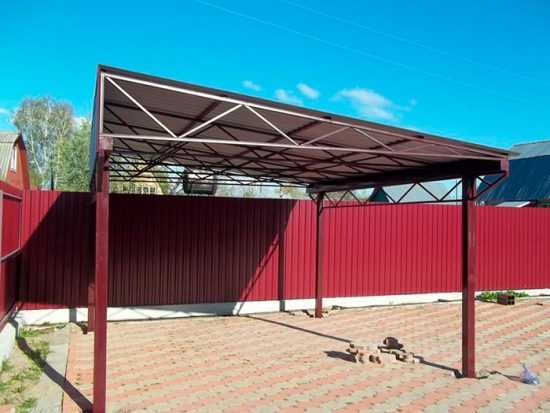

Односкатный навес из металлопрофиля

В местах, где были оставлены разметки, сделайте углубления под опоры и тщательно утрамбуйте грунт на дне каждой ямы. После этого засыпьте каждую яму частично дренажным слоем, состоящим из смеси песка и щебня. В подготовленные углубления поставьте опоры, тщательно выровняйте по уровню и залейте бетоном.

После того как бетон просохнет, можно приварить к опорам продольные балки и прогоны, которые будут использоваться в качестве опор для листов металлопрофиля. Для данной работы наилучшим образом подходит сварочный аппарат, но если таковой отсутствует, можно заменить его саморезами и шуруповертом (впрочем, надежной такую конструкцию назвать сложно).

Последний этап – укладка листов металлопрофиля. Начинать следует с самого нижнего уровня. Положите лист и закрепите его на балках специальными саморезами. Следующий лист следует класть таким же образом, но немножко внахлест предыдущего. Двигаемся вертикальными рядами.

Вот, в принципе, и все тонкости, которые следует учитывать при создании односкатного навеса из металлопрофиля. Удачи!

Как построить навес своими руками: видео

yastroyu.ru

конструкция, расчеты, чертежи + фото, видео

Перекрытие небольшого пространства около дома позволяет защитить от осадков и непогоды места отдыха или хранения какого-то имущества. Зачастую для этой цели используют навесы. Этот вид сооружения не имеет по периметру стационарных стен, хотя может использоваться тканевая или иная лёгкая обшивка для усиления защитных функций.

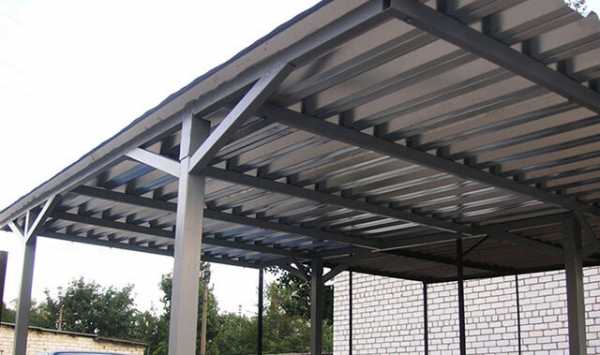

рис1.Навес

Навес практически является лёгким каркасом с установленной на нём кровлей. Таким образом, навес выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего навес изготавливать из профильной трубы. Своими руками при этом можно выполнить работу полностью или её значительную часть.

Виды стального профиля.

Современная индустрия производит огромный ассортимент трубных изделий из стального профиля, обычно имеющих прямоугольное или квадратное сечение. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина металла, использованного в изделии, может быть от одного миллиметра до полутора сантиметров. Отличаются трубы и по способу изготовления. Они бывают:

• холоднокатаные;
• горячекатаные;
• электросварные.

рис.2 Труба профильная стальная

Каждый вид трубы имеет свои достоинства и основную сферу применения. Для изготовления несложных строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

Как любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, прогонов перекрытия и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса могут изготавливаться из профильной трубы, хотя возможно применение и обыкновенной трубы круглого сечения. Некоторым недостатком столбов из круглой трубы станет более сложная конструкция узлов опирания и крепления элементов.

рис 3. Сечение трубы

Опоры лучше изготавливать из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, располагающихся под прямыми углами. На ровной и прямой поверхности стенки легко устанавливаются элементы крепления при помощи сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает равную жёсткость профиля в продольном и поперечном направлении.

Для изготовления прогонов или ферм лучше всего подойдёт труба прямоугольной конфигурации. В отличие от стоек, прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз. И практически никаких нагрузок вдоль оси. Поэтому использование квадратного или круглого профиля совершенно не целесообразно.

Для изготовления элементов вертикальных и горизонтальных связей профили трубного сечения использовать нет необходимости. Лучше всего для этого подойдёт стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента следует выбрать ширину и толщину стенки. Подбор этих параметров лучше производить на основании расчёта нагрузок, но в то же время для строительства простого навеса такие сложности выглядят избыточными. Нужно учесть, что и толщина стенки, и ширина её, влияют на жёсткость стойки. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая стойкой, не является очень большой и даже тонкостенная труба сможет её воспринимать без деформации. Жёсткость трубы напрямую зависит от высоты сечения. Поэтому применение стойки с широкой полкой и тонкой стенкой будет целесообразнее и экономичнее.

рис 4. Чертёж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, то сечение трубы можно уменьшить. При опирании кровли навеса на четыре опоры, лучше их изготовить из труб большего сечения.

На стойки навеса закрепляются элементы связей, препятствующие смещению в вертикальной плоскости под воздействием ветровых нагрузок. Их следует закреплять на стойках жёстко, при помощи сварки или закрепления в двух точках на каждой плоскости опоры. Связи устанавливаются крестообразно в продольной и поперечной плоскости.

Стойки следует закреплять в фундаменте жёстко, замоноличивая в тело бетона или монтируя при помощи анкеров, установленных в верхнем срезе фундамента. Устанавливая столбы для навеса из профильной трубы, необходимо контролировать их вертикальность при помощи водяного уровня или лазерного отвеса. Стойку, закреплённую при помощи анкеров, можно выровнять в процессе монтажа. Замоноличенную в процессе установки, выровнять впоследствии практически невозможно.

Почти все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить собственными руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварочных работ.

Устройство кровли навеса

Кровля навеса является основной целью, ради которой и проводятся все остальные работы. Сложность её изготовления и монтажа напрямую зависит от длины перекрываемой стороны и шага стоек опор. Чем больше длина прогона или фермы навеса из профильной трубы, тем изделие будет сложнее и дороже. Оптимальным вариантом можно считать трёхметровый пролёт, позволяющий получить достаточно площади при минимальных затратах.

Более простым решением является односкатная крыша навеса, на основе простых прогонов из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.

Расчёт балок навеса из профильной трубы можно поручить специалисту или подобрать размер профиля самостоятельно. Для этого следует посчитать предполагаемую нагрузку на балку, которая будет зависеть от климатического пояса, шага прогонов и их длины, веса кровельного покрытия. Для балки длиной три — четыре метра можно порекомендовать профиль высотой восемьдесят — сто миллиметров.

рис 5.Типы ферм

Уменьшить высоту профиля можно использовав вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для навеса проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферма не должна получаться сложной, помимо треугольной конструкции нижнего и верхнего пояса, связанных центральной стойкой, достаточно укрепить верхнюю балку подкосом. Для такой конструкции может оказаться достаточно профиля с высотой шестьдесят миллиметров по большей стороне в нижнем поясе и меньшего размера для остальных элементов фермы.

Не забывайте, что приведённые примеры соответствую минимальным пролётам и небольшой нагрузке на балку или ферму. При увеличении любого параметра, расчёты следует передоверить специалистам, обладающим необходимой квалификацией.

Элементы фермы следует скрепить при помощи сварки. Если вы не знаете, как правильно сварить ферму навеса своими руками, то нужно доверить эту работу знающему сварщику. Сварка сегментов трубчатого сечения непростая задача и этому ремеслу нужно учиться. Сварные швы следует зачистить и защитить от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливается обрешётка из бруса высотой пятьдесят миллиметров, называемого обрешёткой. Обрешётка предназначается для крепления листов кровельного покрытия. Если не гнаться за экзотикой, то наилучшим вариантом для этого типа сооружений является металлический профильный кровельный настил или листы на основе полимеров. Установить обрешётку и настелить кровельные листы навеса из профильной трубы своими руками, может практически любой застройщик. Брус, из которого делается обрешётка, должен быть заранее пропитан антисептическим составом или окрашен специальной краской, предотвращающей гниение древесины. После установки бруса в проектное положение, сделать это окажется труднее, а качество выполненных операций будет гораздо хуже.

Фермы или прогоны навеса скрепляют между собой с горизонтальной плоскости крестообразными связями из профильного металла небольшого сечения. Так же, как и на стойках, связи должны жёстко крепиться в точках опоры, лучше при помощи сварки.

Все металлические конструкции необходимо защитить от коррозии специальными красками для металла. Эту операцию лучше делать до монтажа элементов в проектное положение. После монтажа, требуется восстановить защитное покрытие в местах, где оно оказалось повреждено. Там, где производились сварочные или иные крепёжные работы в процессе установки элементов, нужно нанести покрытие на оголённые участки.

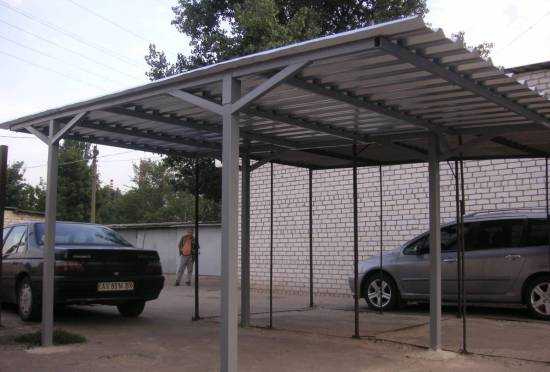

рис 6.Навес

Как видно из описания, несмотря на кажущуюся простоту конструкции, она содержит много элементов различного размера, устанавливаемых на разных отметках. Для предотвращения брака в работе и контроля исполнения задач приглашёнными специалистами, перед началом работ рекомендуется сделать максимально подробный чертёж навеса из профильной трубы. При изготовлении фермы перекрытия, на эту конструкцию тоже нужно сделать чертёж с нанесением размеров всех элементов. Чертёж каркаса навеса можно сделать собственными руками на бумаге или при помощи компьютера, если вы обладаете соответствующими навыками.

Следуя этим рекомендациям, вы сможете выполнить работу с достаточным качеством и не сожалеть о потраченных деньгах.

bouw.ru

Навес из металлопрофиля: достоинства и недостатки

Содержание статьи:

Навес из металлического профиля представляет собой обыкновенный кровельный материал. Состоит он из профилированного листа, выполненного из оцинкованной стали с полимерным покрытием. Навес может быть изготовлен из пластизола, пурала или полиэстера. На этот критерий влияет сам производитель материала. Профнастил — это обыкновенная металлочерепица. Основным отличием двух этих материалов является рисунок. Так, металлочерепица имитирует традиционный материал. Профнастил напоминает обыкновенный шифер. Создать каркас можно самостоятельно с использованием этого материала. Сделать это самостоятельно намного полезнее, ведь таким образом появятся основные навыки работы с профилем. Итак, строим навес из металлопрофиля своими руками.

Достоинства и недостатки навеса

Как и любая другая конструкция, навесы из металлопрофиля имеют свои плюсы и минусы. В данном случае многое зависит от материала, из которого они изготовлены. Итак, к основным достоинствам относят:

1. Универсальность. Навесы из такого профиля замечательно подходят для обшивки стен, кровли и возведения перегородок. Причем сделать все это можно самостоятельно, приложив минимум усилий.
2. Высокая прочность. Металлопрофиль изготавливается из стали и имеет ребра жесткости. Это позволяет ему выдержать многие нагрузки. В том числе удары града, ветер, вес человека и тяжесть снега. Более того, установка металлопрофиля своими руками будет не такой сложной. Потому как повредить материал практически невозможно.
3. Надежная гидроизоляция навесов из металлопрофиля позволяет произвести монтаж по всей площади крыши. Делается это от края конька и до самого карниза.
4. Гладкая поверхность. Этот критерий позволит осадкам не задерживаться на самом навесе. Так, снег запросто с него сходит и не накапливается.
5. Экономичность. Навесы из металлопрофиля всегда были дешевле той же металлочерепицы. Кроме того, из-за отсутствия необходимости постоянно подгонять листы сокращается количество отходов.
6. Большой выбор цветовой палитры. Каждый человек может подобрать для себя индивидуальный вариант.
7. Простота и легкость процесса установки. Сделать это можно своими руками без помощи профессионалов.
8. Длительный срок эксплуатации.

Несмотря на такое огромное количество плюсов, есть и минусы. Каждый материал обладает определенными недостатками. Металлический профиль имеет следующие минусы:

1. Повышенный уровень шума во время осадков. С этой проблемой можно бороться с помощью качественного монтажа металлопрофиля своими руками.
2. Необходима тщательная герметизация всех отверстий, в противном случае не избежать гидроизоляции. Делается это своими руками с помощью резиновых шайб.
3. Со временем появляется коррозия.
4. Козырек имеет менее солидный вид, нежели металлочерепица.

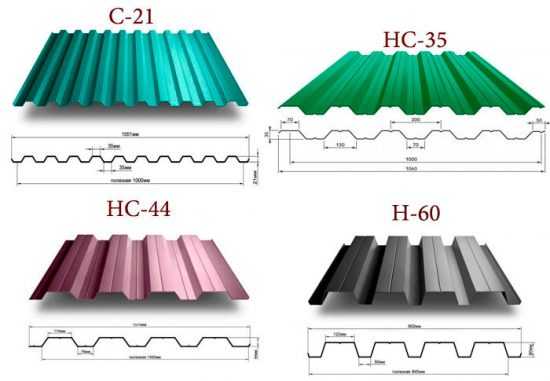

Виды металлопрофиля

На сегодняшний день известно три основных варианта профнастила: кровельный, несущий и стеновой. Первый вариант представляет собой металлопрофиль, при установке которого используют кровлю здания. Этот «материал» гораздо выше других разновидностей профнастила.

Несущий профиль зачастую используется для несущих конструкций. Для него характерна большая толщина. Но, несмотря на это, он вполне может иметь значительную высоту гофры. Стеновой профнастил менее объемный и широко используется во время строительства.

Вариаций каркаса не так мало. Зачастую это арочная, многоуровневая форма, прямая, выполненная в виде волны, а также односкатная и двускатная. Изготовление металлопрофиля в данном случае будет не таким простым. Но все же сделать это самостоятельно возможно.

Чаще всего используется односкатная и двускатная формы, потому что изготовление навесов из профиля — сложный процесс. Материал сложно гнется и тяжело принимает необходимую форму.

Арочный вариант выглядит солиднее, но сделать его своими руками не так просто. В основе конструкции лежит металлический профиль трубы разного сечения. Все зависит от желаемого результата.

Остальные варианты металлопрофиля не так востребованы, но, несмотря на это, тоже используются.

Определиться какой именно навес вам хочется построить, вы сможете просмотрев это видио:

Процесс изготовления навеса

Сделать козырек из металлопрофиля можно своими руками. Для этого нужно знать некоторые правила. Так, большую роль играет уклон крыши. Вымеряется он тщательно по всей площади покрытия. От этого параметра зависит прочность конструкции и исход работы.

Расчет количества листов играет немалую роль. Во время изготовления металлопрофиля своими руками учитывается необходимость использования отдельных пластин. Только лишь после этой процедуры можно переходить к дальнейшему этапу.

Теперь можно подбирать листы необходимой длины. Желательно, чтобы они подходили скату. В противном случае дополнительной работы не избежать. Изготовление должно быть полностью продуманным, дабы не усложнять весь процесс. Необходимо помнить, что общая длина настила всегда берется на 4 см больше карниза.

Перед тем как начать монтаж металлопрофиля своими руками, нужно проверить ровность крыши. Для этого понадобится взять уровень. После чего кладется гидроизоляция. Она позволит избежать протекания на протяжении длительного времени.

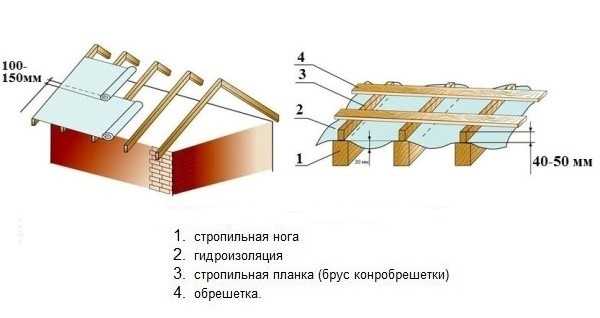

Перед укладыванием металлопрофиля своими руками выкладываются рейки. Они позволят воздуху циркулировать между гидроизоляцией и профнастилом. Этот метод позволит защитить материал от плесени и процессов гниения. Нужно понимать, что профильное железо стелить своими руками сложно, в плане того что оно скользкое. Поэтому придется проявить повышенную осторожность.

Теперь вопросов о том, как построить каркас своими руками, быть не должно. Ведь, следуя всем вышеприведенным советам, сделать это гораздо проще. Главное — продумать каждый шаг и не торопиться.

vashibesedki.ru

Односкатный навес из металлопрофиля своими руками чертежи

Односкатный навес из металлопрофиля своими руками, чертежи, схемы, рисунки. Данная конструкция изготавливается из алюминиевых профилей WESTTOR.

Сечения используемых профилей показаны на рисунке

Конструкция рассматриваемого навеса состоит:

1. Каркас металлопрофильный.

2. Сотовый поликарбонат.

3. Конек из оцинкованного железа.

4. Москитные сетки.


Чертеж навеса из металлопрофиля

Условные обозначения используемые в тексте и на рисунках:

П125 – «П» – образный, ширина 125 (мм)
П50 – «П» – образный, ширина 50 (мм)
П50х50 – «П» – прямоугольный, ширина 50 (мм), высота 50 (мм)
П50х75 – «П» – прямоугольный, ширина 75 (мм), высота 50 (мм)
АБ – анкерный болт М10
Б – болт М10х70
СР – саморез по металлу 4,8 х 19 (25)
СП – соединительная пластина
ПЦ – подпятник цокольный (прямой)
ПС – подпятник стеновой (наклонный)

1. Торцуем алюминиевые профили в заданный размер, под разными углами согласно чертежам.
2. Отмечаем на заготовках центра отверстий под крепеж.
3. Изготавливаем все детали крепежа:

• соединительную пластину из алюминиевого листа толщиной 4…5 (мм)

• подпятник цокольный (прямой) из профиля П50х70

• подпятник стеновой (наклонный) из профиля П50х70


4, Соединяем стойку со стропильной ногой при помощи соединительной пластины (сборочный узел № 1).

Справка:
Следует помнить, что стойка со стропильной ногой, состоит из двух «зеркальных» П125 профилей (левого и правого), которые плотно сжимаются в процессе сборки и фиксируются между собой саморезами по металлу.

5. Соединяем левую и правую стойки между собой двумя профилями: П50; П50х50 (сборочный узел № 2).

6. Устанавливаем собранный модуль в нужном положении и фиксируем:

профиль П50 – к цоколю
стойки к цоколю – подпятником цокольным

стропильные ноги – подпятником стеновым

7. Собираем следующий модуль и крепим его к предыдущему.
8. Повторяем перечисленные операции, до тех пор, пока не достигнем нужной длины конструкции каркаса.
9. Крепим на стропильные ноги (сверху) профиля П50х50 на одинаковом расстоянии друг от друга при помощи саморезов по металлу.
10. Кладем сверху стропильных ног сотовый поликарбонат толщиной 10 (мм).
11. Крепим конек из оцинкованной стали, в месте стыка крыши и стены.
12. Свободное пространство (по периметру) между профилями П50, П125, П50х50, П125 можно закрыть прочной москитной сеткой, которая закрепляется в технологических пазах профилей.

Справка:
Вместо москитной сетки можно использовать любой идентичный материал: пленку ПВХ; полиэфирную ткань и т.п.

В следующей статье, рассмотрим сборку более сложной конструкции металлического навеса.
