Стабилизаторы напряжения симисторные для дома – основные отличия, технические качества, что нужно знать перед покупкой

Содержание

отличия, принцип работы и критерии выбора электронных стабилизирующих устройств

Автор: Александр Старченко

Эти два типа стабилизаторов напряжения относятся к электронным приборам. В них отсутствуют любые механические и электромеханические устройства. Они собраны полностью на полупроводниковых элементах, отличаются бесшумностью, высокой скоростью реакции на изменение напряжения и надёжностью. Такие стабилизаторы широко применяются в быту и на производстве.

Содержание:

Принцип работы электронных стабилизаторов
Тиристорный стабилизатор
Симисторный стабилизатор
Мощный электронный стабилизатор

Принцип работы электронных стабилизаторов

Принцип работы электронных стабилизаторов этого типа можно сравнить с принципом работы полупроводникового стабилизатора. В основе конструкции лежит использование мощного силового трансформатора. Только роль элементов переключающих его обмотки выполняют не электромагнитные реле, а мощные полупроводниковые ключи, собранные на тиристорах или симисторах.

Большое количество тиристорных стабилизаторов представлено на официальном сайте компании Энергия — Энергия.ру.
Если вы хотите приобрести симисторный стабилизатор, тогда посмотрите варианты на сайте компании по этой ссылке.

Поскольку все жилые дома, а также офисы и большинство общественных учреждений питаются по двухпроводной линии, состоящей из одной фазы и нуля, то для питания различных технических устройств используется однофазный тиристорный стабилизатор напряжения. Стабилизатор напряжения состоит из следующих элементов:

Входной фильтр напряжения сети;
Плата управления и контроля;
Трансформатор;
Силовые ключи;
Устройство индикации.

Очень часто в линиях электропитания переменного тока могут наводиться импульсные высокочастотные помехи, а так же короткие (5-15 мск) выбросы напряжения. Всё это может привести к нарушениям в работе электронной техники, поэтому напряжение на входе стабилизатора проходит через фильтр. Он собран на дросселях, выполненных на ферритовых кольцах и конденсаторах. Такой L/C фильтр препятствует проникновению на вход стабилизатора напряжения сетевых наводок.

Силовой трансформатор имеет секционированную вторичную обмотку, что позволяет менять коэффициент трансформации в ступенчатом режиме, и, следовательно, управлять величиной выходного напряжения. Однофазный симисторный стабилизатор напряжения собран по аналогичной схеме, а вся разница между этими стабилизаторами заключается в типе полупроводниковых ключей.

Плата управления и контроля постоянно анализирует величину напряжения сети и при её отклонении в любую сторону, с помощью электронных ключей переключает секции вторичной обмотки, изменяя тем самым величину напряжения на выходе стабилизатора. Переключающими элементами являются тиристоры или симисторы.

Схема симисторного стабилизатора напряжения может иметь до 15 переключаемых ступеней, что обеспечивает высокую точность установки напряжения на выходе. Для питания платы управления и контроля в схеме стабилизатора предусмотрен дополнительный трансформатор и выпрямитель.

Для удобства пользователей, стабилизаторы напряжения оборудованы светодиодной индикацией режимов работы:

«Сеть»;
«Нагрузка»;
«Перегрузка»;
«U вх. min»;
«U вх.max».

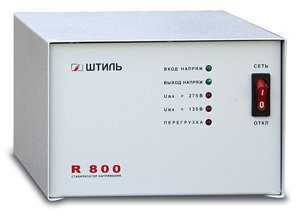

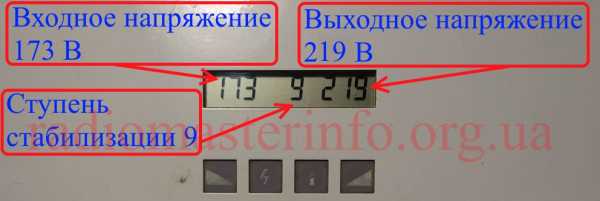

Кроме этого стабилизатор может иметь цифровой дисплей, на который выводятся данные о напряжении на входе, на выходе и частота сети переменного тока.

Большое количество тиристорных стабилизаторов представлено на официальном сайте компании Энергия — Энергия.ру.
Если вы хотите приобрести симисторный стабилизатор, тогда посмотрите варианты на сайте компании по этой ссылке.

Тиристорный стабилизатор

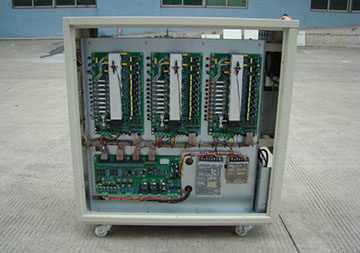

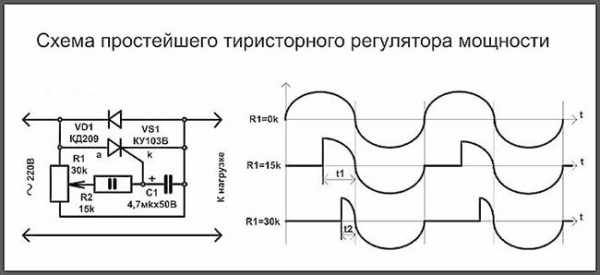

Тиристорный стабилизатор напряжения представляет собой трансформаторное устройство, в котором выравнивание напряжения осуществляется с помощью переключения обмоток силового трансформатора с помощью электронных ключей. Тиристор – это полупроводниковый прибор являющийся аналогом электромагнитного реле. Он имеет анод, катод и управляющий электрод.

Поскольку тиристор проводит ток только в одном направлении, то для работы в цепях переменного тока применяется встречно-параллельное соединение тиристоров. Следовательно, один ключ, подключающий часть обмотки трансформатора, будет состоять из двух тиристоров.

Тиристорный стабилизатор может обеспечить достаточно большую точность установки напряжения. Это достигается увеличением числа переключающих ступеней. Практические схемы электронных стабилизаторов на тиристорах могут обеспечить точность стабилизации порядка 3-5%.

Стабилизатор такого типа обладает следующими положительными качествами:

Высокая скорость стабилизации;
Хорошая защита от внешних помех;
Большой диапазон регулировки;
Высокая надёжность устройства.

При своих достоинствах, тиристорный стабилизатор напряжения имеет определённые недостатки, которые заметно ограничивают его сферу применения.

Большой выбор тиристорных стабилизаторов напряжения отечественного производства смотрите на официальном сайте компании Энергия по этой ссылке.

Отрицательные стороны:

Ограничение работы с реактивными нагрузками;
Потеря мощности при заниженных входных напряжениях;
Высокая стоимость;
Сложный ремонт.

Дело в том, что стабилизаторы напряжения собранные на тиристорах выдают на выходе форму напряжения далёкую от синусоидальной. Она может иметь форму трапеции или меандра. Питание электродвигателей от такого стабилизатора, особенно асинхронного типа, может привести к выходу мотора из строя. Существуют модели стабилизаторов, которые выдают нормальную форму напряжения на выходе, но такие устройства имеют сложную электронную схему и стоят заметно дороже. В связи с этим сфера применения данных стабилизаторов уже ограничивается, их нельзя будет использовать в качестве стабилизаторов для циркуляционных насосов в системах отопления, скважинах, и т. д.

Тиристорный стабилизатор напряжения при работе сам является источником помех, поэтому к нему не рекомендуется подключать измерительную аппаратуру высокой точности.

Симисторный стабилизатор

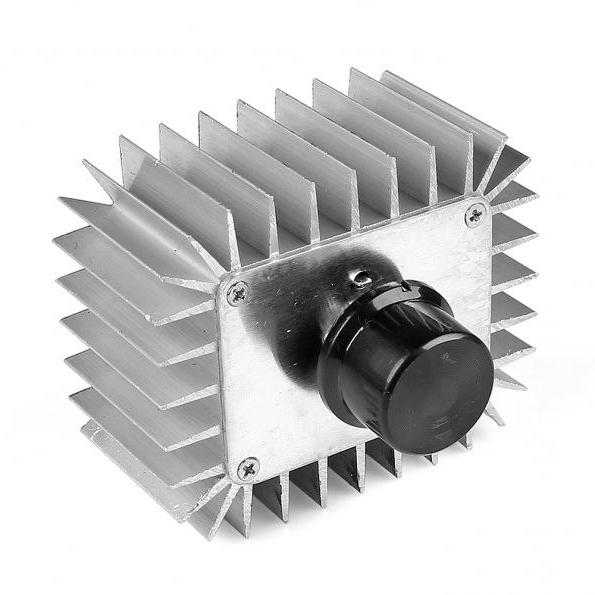

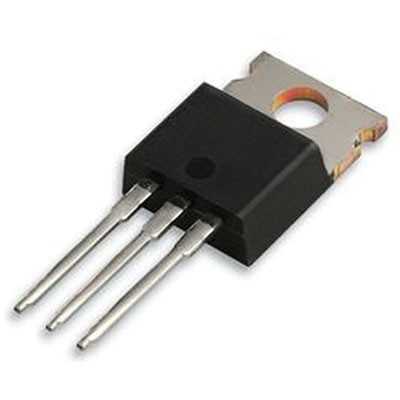

В этом устройстве в качестве электронных ключей, управляющих переключением секций силового трансформатора, используются симисторы. Это полупроводниковые приборы, объединяющие в одном корпусе два тиристора. Симистор, или симметричный тиристор, проводит ток в двух направлениях, поэтому силовой ключ выполнен на одном полупроводниковом приборе.

Симисторный стабилизатор напряжения имеет ряд недостатков по сравнению с тиристорными устройствами. Стабилизатор очень критичен к выбросам напряжения при работе с индуктивной нагрузкой. Вместе с тем он обеспечивает высокую точность регулирования.

Если вы хотите приобрести симисторный стабилизатор, тогда посмотрите варианты на сайте компании Энергия по этой ссылке.

В отличие от электромагнитных реле, симисторы переключаются за короткий промежуток времени, а отсутствие контактов и других механических элементов делает такие стабилизаторы очень надёжными. Мощные электронные ключи сильно нагреваются в процессе работы, поэтому симисторы монтируются на радиаторы, что увеличивает габариты прибора. Для лучшего охлаждения электронных компонентов симисторный стабилизатор напряжения оборудуется вентилятором.

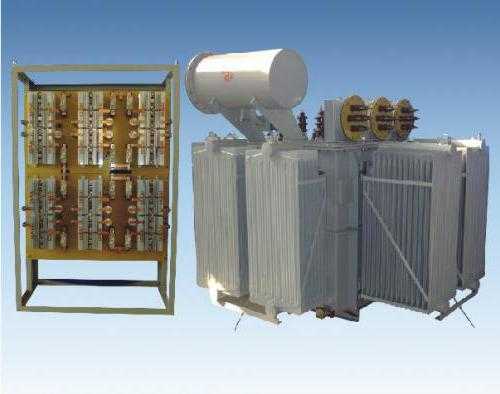

Мощный электронный стабилизатор

Одним из лидеров в производстве энергетических систем является компания «Энергия», она применяет в своих разработках инновационные технологии, что позволяет свести до минимума некоторые недостатки тиристорных стабилизаторов напряжения.

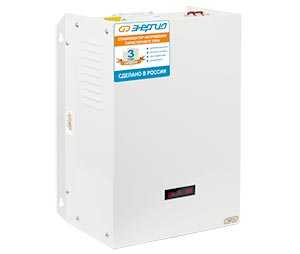

Однофазный тиристорный стабилизатор «Энергия Classic 12 000» представляет собой современное и надёжное устройство с высокими параметрами. Устройство работает в интервале входных напряжений от 125 до 254 вольт. Предельно допустимые величины могут составлять 60 вольт по минимуму и 265 вольт по максимуму. Стабилизатор имеет переключающую схему на 12 ступеней, выполненную на мощных тиристорах. Время переключения не превышает 20 мс.

Этот, и большое количество других тиристорных стабилизаторов представлено на официальном сайте компании, Энергия.ру.
Если вы хотите приобрести симисторный стабилизатор, тогда посмотрите варианты по этой ссылке.

Стабилизатор имеет защиту от пониженного напряжения, повышенного напряжения и перегрузки. При температуре силового трансформатора свыше 120°C так же срабатывает защита и стабилизатор отключается. Допустимая кратковременная перегрузка до 180%, может составлять 0,3 секунды. Входной фильтр подавляет все виды высокочастотных и импульсных помех. При питании нагрузки с нормальным напряжением сети используется система «байпас». Данный стабилизатор компании Энергия рассчитан на эксплуатацию в отапливаемом помещении с уровнем влажности не более 80%.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

Виды стабилизаторов напряжения: релейные, тиристорные, инверторные, электромеханические

13.04.2018

В настоящее время возрастает спрос на стабилизаторы напряжения. Это связано как с активным использованием этих электроприборов во всех сферах жизнедеятельности современного человека, так и с периодически возникающими в сетях проблемами с качеством электроэнергии.

Специализированные магазины и интернет-сайты предлагают большой выбор стабилизаторов отечественного и зарубежного производства, удовлетворяющих практически любые запросы покупателей. Однако следует понимать, что каждый стабилизатор, несмотря на его мощность и стоимость, построен по типовой схеме (топологии), в основе которой – определённый физический принцип стабилизации электрической энергии. Всего таких топологий пять:

феррорезонансная;
электромеханическая;
релейная;
полупроводниковая;
инверторная.

Практически все виды стабилизаторов напряжения имеют свои преимущества и недостатки, которые в основном обусловлены схемой их построения. Основные параметры устройств каждого типа требуют пристального изучения, так как именно от их значений зависит эффективность работы выбранной модели стабилизатора с различной современной аппаратурой.

Феррорезонансные стабилизаторы

Феррорезонансный стабилизатор

Это первые стабилизаторы, получившие широкое распространение в нашей стране. Начало их массового использования в 50-60-х годах ХХ века связано с появлением ламповых телевизоров и прочей бытовой техники, требующей защиты от сетевых колебаний.

Устройство и принцип работы. Стабилизаторы такого типа отличаются от большинства более современных моделей простотой электронной схемы и отсутствием автотрансформатора. Они понижают или повышают значение напряжения за счёт эффекта феррорезонанса – электромагнитного взаимодействия между двумя дросселями один из которых имеет ненасыщенный сердечник (входной), а второй насыщенный (выходной).

Преимущества. Феррорезонансные стабилизаторы не имеют склонных к поломкам подвижных компонентов, что обеспечивает их надёжность и большой ресурс безотказной работы – некоторые изделия советского производства до сих пор находятся в обиходе и исправно выполняют свою работу. Другие преимущества данной топологии:

надёжность и большой ресурс безотказной работы благодаря отсутствию склонных к поломкам подвижных компонентов;
высокая точность выходного напряжения за счёт плавного, безразрывного регулирования сетевого сигнала;
устойчивость к неблагоприятным условиям окружающей среды;
быстродействие.

Недостатки. Отвечающее современному уровню комфорта бытовое использование феррорезонансных стабилизаторов осложняется рядом свойственных им недостатков:

шумность работы – гул от встроенных трансформаторов ощущается даже через стену;
повышенное тепловыделение;
большой вес и крупные габариты;
малый диапазон регулируемого входного напряжения – более узкий, чем предельные значения отклонений, встречающихся в отечественных сетях;
невысокий КПД вследствие значительных потерь энергии на нагрев;
неспособность работать при перегрузках и на холостом ходу;
искажения синусоиды.

Стоить отметить, что все указанные недостатки характерны в первую очередь для классических феррорезонансных стабилизаторов первых поколений, в устройствах нового образца они максимально снижены или полностью исключены. Существенный минус современных моделей этой топологии — это их высокая цена, превышающая не только стоимость изделий других типов, но и on-line ИБП соответствующей мощности.

Применение. Несмотря на серьезные сдвиги в разработке более производительных, мощных и надежных преобразователей напряжения, устаревшие феррорезонансные стабилизаторы все еще пользуются спросом при работе с неприхотливой техникой такого же старого поколения. Приборы этой группы — не самый удачный вариант для бытового пользования по причине высокого уровня шумов и громоздкости конструкции, однако вполне могут быть использованы в подсобных помещениях или на загородных усадьбах при плюсовых температурах.

Электромеханические стабилизаторы

Электромеханический стабилизатор

Устройство и принцип работы. Стабилизаторы данного типа появились практически одновременно с феррорезонансными, но имеют отличные от них конструкцию и принцип работы. Главные элементы любого устройства данной топологии – автотрансформатор и подвижный токосъёмный контакт, выполненный в виде ролика, ползунка или щетки. Указанный контакт перемещается по обмотке трансформатора, вследствие чего происходит плавное увеличение или уменьшение коэффициента трансформации и соответствующее изменение (коррекция) поступающего из сети напряжения. Первые электромеханические стабилизаторы имели ручную регулировку – специальный бегунок передвигался по катушке и отключал или подключал витки до количества, необходимого для достижения номинального значения выходного напряжения. В современных устройствах этот процесс автоматизирован: плата управления анализирует входной ток и в случае отклонения его параметров сигнализирует сервоприводу, перекатывающему коммутационный контакт на сегмент тороидальной обмотки автотрансформатора с напряжением, максимально приближенным к номинальному.

Преимущества. Основное достоинство электромеханического принципа стабилизации напряжения – непрерывное регулирование с высокой точностью и без искажения синусоидальной формы сигнала. Также ключевым преимуществом является самая низкая стоимость электромеханических стабилизаторов на отечественном рынке.

Недостатки. Эти устройства имеют и ряд существенных недостатков, делающих их не самым оптимальным решением для защиты многих видов нагрузки, а именно:

низкое (за исключением некоторых моделей) быстродействие – скорость реакции на изменение входного сигнала ограничивается временем, требуемым сервоприводу для срабатывания;
возникновение кратковременных скачков выходного напряжения при резких перепадах входного, что пагубно влияет на чувствительные электронные компоненты защищаемого оборудования и осложняет применение в сетях с сильными перепадами напряжения;
низкое качество фильтрации входных электромагнитных помех и трансляция возмущающего воздействия на выход устройства;
низкая надежность из-за механически движущихся деталей, что значительно сокращает срок эксплуатации устройства, из-за чего именно этот тип стабилизаторов чаще всего выходит из строя.

Дополнительные неудобства при эксплуатации электромеханических стабилизаторов в домашних условиях создают:

повышенный уровень шума и возможное искрение при работе – следствие движения сервопривода по виткам катушки;
громоздкая конструкция, большое количество механических узлов и деталей, и, соответственно, большой вес;
необходимость периодического обслуживания подверженного износу узла механического контакта, надёжность которого снижается пропорционально числу срабатываний.

Кроме того, приборы этой группы могут давать сбои при длительном использовании в условиях отрицательной температуры – такому оборудованию комфортнее в отапливаемых помещениях.

Применение. Перечисленные недостатки обуславливают ограниченную сферу применения электромеханических стабилизаторов — они все еще востребованы в сетях без молниеносных скачков напряжения. Разумеется, такие устройства не подходят для бытового использования в домашних условиях, но вполне удачно используются в качестве временной стабилизации напряжения в подсобном хозяйстве, гаражах, небольших мастерских — там, где снижение температуры незначительно. Хотя рассматриваемый тип преобразователей постепенно уходит в прошлое и уступает место более современным конструкциям на релейной и тиристорной основе.

Релейные стабилизаторы

Релейный стабилизатор

Устройство и принцип работы. Приборы этой топологии относятся к электронным устройствам, действие которых построено на базе дискретного (ступенчатого) принципа стабилизации электроэнергии. Он заключается в автоматическом переключении обмоток автотрансформатора и выбора той, напряжение на которой максимально близко к номинальному. Коммутация необходимых для повышения или снижения входного напряжения контуров происходит благодаря срабатыванию силовых электронных реле (отсюда и название данной разновидности стабилизаторов). Управление процессом осуществляет специальный блок. Он контролирует характеристики сетевого напряжения и при их отклонении от установленного значения включает в работу ту или иную ступень стабилизации (количество ступеней соответствует числу установленных реле).

Преимущества. Основное преимущество этих устройств перед электромеханическими аппаратами устаревших конструкций – повышенная скорость срабатывания (не более 10-20 мс). Кроме того, релейные стабилизаторы обладают простейшей структурой, в которой исключены сложные узлы и дорогостоящие компоненты, что упрощает их техническое обслуживание и ремонт. Ремонтные работы, как и сами приборы, отличаются низкой стоимостью. Релейные стабилизаторы не боятся перегрузок, чем и обусловлен их длительный срок эксплуатации. Также этот тип устройств выделяется сравнительно небольшими габаритами и малым весом. Они не требуют дополнительного охлаждения и отлично справляются со своими функциями в условиях отрицательных температур.

Недостатки. Главный недостаток релейных стабилизаторов напряжения – дискретное (неплавное) регулирование. Он обусловлен принципом работы и проявляется в виде мигания электрических ламп при переключении ступеней стабилизации. Cтупенчатая корректировка напряжения также:

снижает точность стабилизации (может достигать 10%), при этом рост быстродействия релейных устройств неминуемо повышает погрешность в их работе;
способствует трансляции искажений сетевой синусоиды на выход устройства.

Релейная топология сохраняет и ряд минусов присущих электромеханическим изделиям:

работа стабилизатора не бесшумна – срабатывание сопровождается звуковым эффектом подобным щелчку;
реле подвержены механическому износу, в меньшей степени чем элементы сервопривода, но тенденция к ухудшению качества работы с увеличением срока эксплуатации сохраняется.

Применение. Релейные стабилизаторы подходят для защиты маломощных приборов в сетях, характеризующихся небольшими колебаниями напряжения. Вышеперечисленные недостатки говорят о недостаточном соответствии приборов этой группы требованиям по защите современной электроники, чувствительной к малейшим отклонениям питающего напряжения.

Тиристорные стабилизаторы

Тиристорный стабилизатор

Устройство и принцип работы. Данные устройства можно рассматривать как результат развития и усовершенствования дискретного принципа стабилизации. Их конструкция и принцип работы схожи с аппаратами релейной топологии. Главное различие состоит в том, что переключение обмоток автотрансформатора выполняют не реле, а полупроводниковые силовые ключи – тиристоры, увеличивающие точность стабилизации и делающие работу устройства практически бесшумной.

Преимущества. Исполнительные блоки на базе полупроводниковых элементов не имеют механических деталей и обеспечивают минимальное время реакции на изменение входного напряжения (однако некоторая задержка всё-таки сохраняется). Кроме бесшумной работы, быстродействия и увеличенной (относительно релейных моделей) точности стабилизации тиристорные стабилизаторы обладают следующими преимуществами:

долговечность и надежность – полупроводниковые компоненты не подвержены механическому износу и имеют большой рабочий ресурс;
широкий диапазон сетевого напряжения – возможна работа с большинством предельных отклонений;
отсутствие генерации электромагнитных помех при работе;
устойчивость к низким и высоким температурам окружающей среды;
скромные габариты и небольшой вес;
высокий КПД — отсутствие обмоток, реле и движимых элементов снижает уровень собственного энергопотребления.

Недостатки. Применение тиристорных ключей не способно полностью исключить основной недостаток дискретного принципа работы – ступенчатые скачки напряжения. Они неминуемо возникают при переключении трансформаторных обмоток и снижают точность стабилизации, повышение которой, как и в релейных моделях, негативно влияет на быстродействие устройства. Даже самые современные стабилизаторы на полупроводниковых элементах не гарантируют безразрывное электропитание и сигнал идеальной синусоидальной формы. Определённые проблемы могут возникнуть, например, при работе с профессиональным аудио-видео оборудованием – помехи создаваемые при ступенчатом переключении отрицательно скажутся на качестве картинки и звука. Ещё один минус тиристорных стабилизаторов – чувствительность к перегрузкам, которые могут привести к выходу из строя электронных ключей и дорогостоящему ремонту.

Симисторные стабилизаторы

Симисторный стабилизатор

Поскольку симисторы являются одним из типов тиристоров, то и принцип работы стабилизаторов на их базе существенно не различаются. Разница заключается в том, что в отличие от тиристоров, симисторы способны пропускать ток в обоих направлениях, поэтому нет необходимости в параллельно-встречном подключении двух тиристоров. Также при подключении индуктивной нагрузки симисторы более уязвимы для скачков напряжения, нежели тиристоры, и требуют дополнительной защиты. Хотя этот недостаток компенсируется тем, что в симисторных устройствах применяется более простая электронная схема.

В целом же симисторные стабилизаторы обладают теми же преимуществами, что и тиристорные:

низкий уровень шума при работе;
быстрое реагирование на сетевые изменения, скорость составляет 10-20 мс;
высокий уровень КПД, достигающий 98%, что выделяет их среди конкурентов более старых поколений;
устойчивость к перегрузкам — например, тиристорные стабилизаторы способны проработать до 12 часов при перегрузке в 20%;
долговечность прибора при работе на износ, но в то же время дорогостоящий ремонт в случае выхода из строя одного из компонентов;
способность выдерживать температурные перепады, но уязвимость для повышенных уровней влажности.

Также устройства не лишены некоторых недостатков:

низкая точность регулирования, обусловленная ступенчатой стабилизацией;
более габаритная конструкция, по сравнению с тиристорными стабилизаторами;
высокая стоимость в сравнении с релейными моделями.

Подводя итог по тиристорным и симисторным моделям следует уточнить, что по параметрам они не намного превосходят релейные стабилизаторы, хотя их стоимость выше и в случае возникновения неисправности замена электронных компонентов обойдется дороже. Тем не менее, такие приборы пользуются спросом и в домашних условиях, и на даче, поскольку неприхотливы к окружающей среде и в то же время не создают шума. Однако крайне не рекомендуется подключать высокоточное оборудование к тиристорным/симисторным стабилизаторам.

Инверторные стабилизаторы

Современные инверторные стабилизаторы Штиль серии «Инстаб»

Это наиболее «молодой» вид стабилизаторов – серийное производство начато в конце 2000-х годов. Инновационная конструкция и характеристики, недоступные для моделей других топологий, делают данные устройства прорывом в стабилизации электрической энергии.

Устройство и принцип работы. Принцип действия данных устройств схож с on-line ИБП и построен на базе прогрессивной технологии двойного преобразования энергии. Сначала выпрямитель превращает входное переменное напряжение в постоянное, которое затем накапливается в промежуточных конденсаторах и подаётся на инвертор, осуществляющий обратное преобразование в переменное стабилизированное выходное напряжение. Инверторные стабилизаторы кардинально отличаются от релейных, тиристорных и электромеханических по внутреннему строению. В частности, в них отсутствует автотрансформатор и любые подвижные элементы, в том числе и реле. Соответственно, стабилизаторы двойного преобразования избавлены от недостатков, присущих трансформаторным моделям.

Преимущества. Алгоритм работы этой группы устройств исключает трансляцию любого внешнего возмущающего воздействия на выход, что обеспечивает полную защиту от большинства проблем электроснабжения и гарантирует питание нагрузки напряжением идеальной синусоидальной формы со значением максимально приближенным к номинальному (точность ±2%). Кроме того, инверторная топология устраняет все недостатки характерные другим принципам стабилизации электрической энергии и обеспечивает моделям, реализованным на её базе, уникальное быстродействие – стабилизатор реагирует на изменение входного сигнала мгновенно, без задержек во времени (0 мс)!

Другие важные преимущества инверторных стабилизаторов:

максимально широкие границы рабочего сетевого напряжения – от 90 до 310 В, при этом идеальная синусоидальная форма выходного сигнала сохраняется во всем указанном диапазоне;
непрерывное бесступенчатое регулирование напряжения – исключает ряд неприятных эффектов, связанных с переключением порогов стабилизации в электронных (релейных и полупроводниковых) моделях;
отсутствие автотрансформатора и подвижных механических контактов – повышает ресурс работы и снижает массу изделия;
наличие входного и выходного фильтров высоких частот – эффективно подавляют возникающие помехи (присутствуют не во всех моделях, характерны в частности для продукции ГК «Штиль» – ведущего производителя инверторных стабилизаторов).

Возникает закономерный вопрос — есть ли недостатки у инверторных устройств? Единственным и в то же время спорным недостатком является более высокая цена. Но учитывая технические требования современной бытовой техники и одновременно сохраняющуюся тенденцию перепадов сетевого напряжения, инверторные стабилизаторы сегодня являются самым экономически оправданным вариантом для постоянного пользования как в частных домах и загородных коттеджах, так и на промышленных объектах. Они гарантируют устойчивое, корректное функционирование дорогостоящей бытовой техники и чувствительных электронных устройств при любом качестве питающей электросети.

Подробнее по этой теме читайте ниже:

Инверторные стабилизаторы напряжения «Штиль». Модельный ряд.

Технические преимущества инверторных стабилизаторов «Штиль»

www.shtyl.ru

Симисторный стабилизатор напряжения — принцип работы и устройство

Симисторный стабилизатор напряжения является современным устройством, позволяющим экономить денежные средства на выполнении ремонта дорогостоящей бытовой техники и сокращающим расходы на оплату электрической энергии.

Благодаря отсутствию в конструкции механических реле значительно повышается скорость переключения, а работа устройства характеризуется бесшумностью.

Плюсы и минусы

Стабилизаторы симисторного типа в настоящее время считаются наиболее надежными, что позволяет обеспечивать различные приборы максимальной защитой при любых колебаниях в электрической сети.

Преимущества применения такого стабилизатора представлены:

быстрым действием, составляющим 10-20 мс;
высокими показателями точности напряжения на выход в пределах 1-2,5 %;
широким диапазоном напряжения на выход в пределах 145-275 В;
стабильным контролем напряжения на вход и выход с показателями точности 0,5 %;
отсутствием внутри прибора движимых механически частей, что делает работу абсолютно бесшумной;
продолжительным эксплуатационным сроком на уровне пятнадцати лет и более в условиях беспрерывной работы;
отсутствием необходимости обеспечивать сервисное обслуживание.

Неправильно подобранные или некачественные приборы характеризуются дискретными изменениями в процессе обмоточного переключения.

Несмотря на то, что работоспособность техники в этом случае не страдает, неприятным побочным явлением станет частое и заметное мигание эксплуатируемых осветительных приборов.

Стабилизаторы напряжения симисторного типа на сегодняшний день являются самыми современными и оптимальными по виду схемотехнического решения приборами, что обусловлено отличной функциональностью и повышенной надежностью.

Не все знают, когда положена замена счетчиков электроэнергии и за чей счет она производится. Что говорится в законодательстве по этому поводу, расскажем подробно.

Пример расчета блока питания для светодиодной ленты представлен тут.

Что такое световой поток светодиодных ламп и каков этот параметр по сравнению с лампами накаливания, смотрите на этой странице.

Устройство

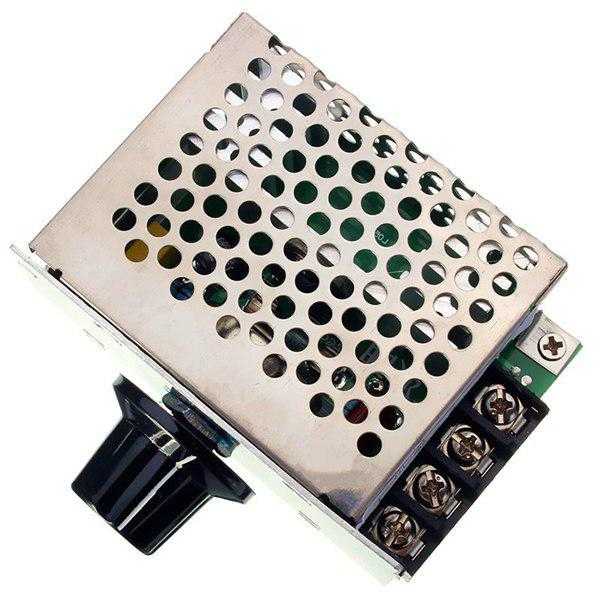

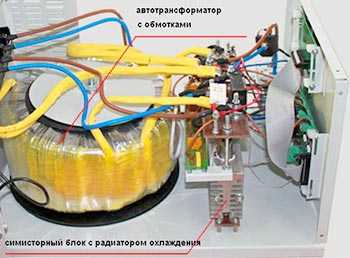

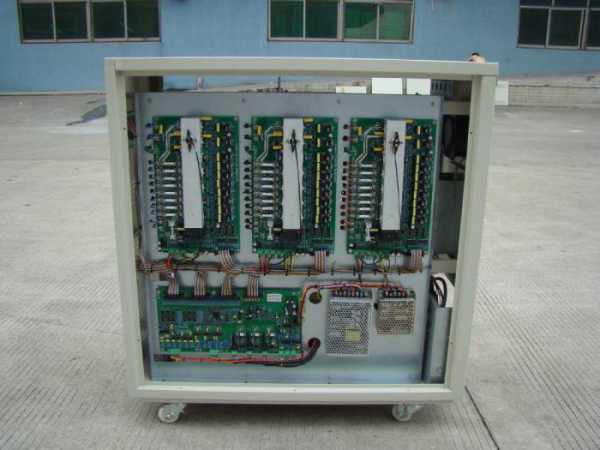

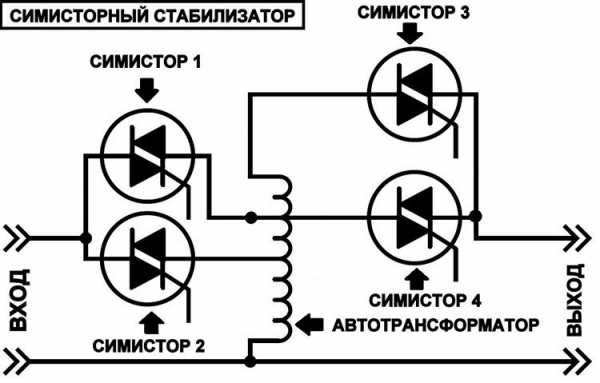

Конструкционной особенностью стабилизаторов симисторного типа является наличие следующих обязательных комплектующих элементов:

автоматического трансформатора, оснащенного парой обмоток, соединяемых напрямую;
контроллеров;
ключей силового типа.

Контроллерами осуществляется регулирование напряжения на входе посредством сопоставления показаний с номинальными показателями. Такой принцип работы позволяет симисторному стабилизатору среагировать на любые изменения в максимально короткие сроки.

Стабилизатор напряжения тиристорный (симисторный) SUNTEK ТТ 10000 va пониженного входного напряжения

Следует отметить, что уровень точности при выравнивании показателей напряжения напрямую зависит от количества ступеней в регулировке. При минимальном шаге регулирования и значительном количестве ступеней осуществляется более точный процесс стабилизации.

При выборе прибора симисторного типа для стабилизации напряжения следует отдавать предпочтение показателям точности в регулировании менее 1 %, а также моделям с показателями мощности на уровне 40-50 кВт.
Принцип работы
Бытовые симисторные стабилизаторы относятся к категории корректирующих напряжение устройств дискретного действия.
Несмотря на схожесть блоков с другими видами приборов, такие стабилизаторы обладают наилучшими характеристиками.

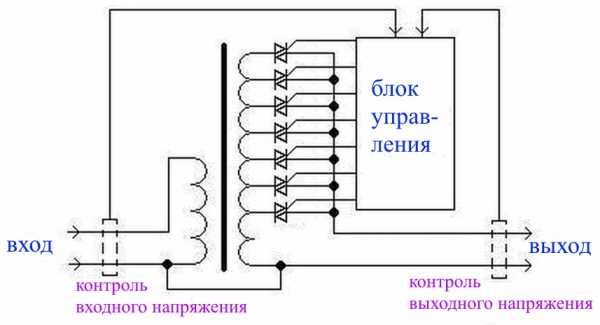

Принцип работы такого устройства основан на функционировании трансформатора с обмоткой понижающего и повышающего типа, а также микропроцессора.
Ступенчатая работа симисторного стабилизатора представлена следующими этапами:
проведение микропроцессорных замеров напряжения внутри сети;
обработка микропроцессором всего объёма информации по замерам;
формирование решения о необходимости и способе преобразования входящего сигнала;
работа трансформаторной обмотки в режиме снижения или повышения показателей.
Симисторные стабилизаторы обладают повышенной чувствительностью к помехам и высокой скоростью реакции, благодаря чему такое устройство успешно используется с целью эффективного выравнивания напряжения для телевизора, Hi-Fi-системы и любой другой дорогостоящей аппаратуры.

Стабилизатор напряжения симисторный – принцип работы
Особенности принципа действия используются в работе не только с низкими показателями сетевого напряжения, но и с повышенными параметрами. Кроме всего прочего, микропроцессор способен на логическое обрабатывание всего объёма получаемой информации, что позволяет минимизировать риск ложного срабатывания.
Симисторные ключевые стабилизаторы отлично подходят практически к любым видам электрических приборов, но наиболее востребованы при работе с дорогой и достаточно капризной в плане напряжения техникой.
Схема стабилизатора 220 В своими руками для дома
Стабилизаторы симисторного типа функционируют аналогично релейным устройствам, а существенное отличие заключается в наличии элемента, отвечающего за переключение трансформаторной обмотки. Реле в этом случае заменено мощными симисторами, которые управляются контроллерами.
Обмоточное управление симисторами является бесконтактным, с отсутствием характерных звуковых сигналов в виде достаточно громких щелчков. Намотка автоматического трансформатора предполагает использование медного провода.

Схема стабилизатора напряжения
Основные комплектующие и инструмент, необходимые для выполнения самостоятельной сборки стабилизатора, представлены:
блоком питания;
выпрямителем, измеряющим амплитуду напряжения;
компаратором;
контроллером;
усилительными устройствами;
световыми диодами;
узлом для торможения подключения нагрузки;
автоматическим трансформатором;
ключами;
выключателем-предохранителем;
бытовым паяльником и пинцетом.
Стандартная печатная плата размерами 11,5х9,0 см выполняется с применением традиционного стеклотекстолита фольгированного типа, после чего напечатанная на лазерном МФУ схема размещения элементов переносится посредством утюга.
С целью самостоятельной сборки трансформаторов нужно использовать:
магнитопровод с сечением 187 ммВІ;
кабель ПЭВ-2 в количестве трёх штук для обмотки с количеством витков 8669 и пары обмоток с 522 витками.
На заключительном этапе сборки стабилизатора напряжения на плату устанавливаются мигающие световые диоды.
Самостоятельное выполнение простейшего стабилизатора на 220 В предполагает подключение неэлектронного типа трансформатора с получением на выходе показателей, которые примерно на 11 % превышают стандартное сетевое напряжение.
Таким образом, согласно схеме управление ступенями осуществляется посредством контроллера, а наличие двенадцати ключей регулирует напряжение на выход в большом количестве уровней, что обусловливает высокую точность.
Какой стабилизатор напряжения лучше: релейный или симисторный?
Устройства симисторного типа характеризуются небольшими размерами корпуса, а уровень компактности таких приборов вполне сопоставим с моделями электромеханического и релейного типа. Средняя стоимость симисторного устройства по сравнению с качественными релейными аналогичными приборами выше практически в два-три раза.

Релейный стабилизатор “Ресанта 10000/1-ц”
Несмотря на прекрасную скорость переключения и наличие значительного интервала на входных напряжениях, любой релейный прибор является шумным при эксплуатации и характеризуется низкими показателями точности.
Кроме всего прочего, все релейные стабилизаторы имеют некоторые ограничения по уровню мощности, что обусловливается неспособность контактов коммутировать очень большие токи.
Думаете о том, стоит ли подключить счетчик день ночь? Читайте статью о том, выгодны ли двойные тарифы.
Порядок сборки светодиодного фонаря своими руками описан в этой статье.
Наиболее перспективный вид электронных стабилизаторов представлен в настоящее время современными устройствами, которые функционируют в условиях двойного преобразования сетевого напряжения.
Помимо высокой стоимости, такие приборы не обладают серьёзными недостатками. Именно поэтому при выборе стабилизирующего устройства, если стоимость не имеет решающего значения, целесообразно отдавать предпочтение приборам, полностью собранным с использованием качественных полупроводников.
Видео на тему
proprovoda.ru
Стабилизатор напряжения — виды устройств, их отличия и достоинства
Стандарты поставляемой электрической энергии в различных странах отличаются. Производители электрических приборов придерживаются стандартов, установленных в своих регионах или экономических содружествах. По этой причине не всегда качество поставляемой электрической энергии совпадает с характеристиками прибора или устройства.
Но бывают случаи, когда низкое качество поставляемой энергии обусловлено устаревшим оборудованием, поломкой или перегрузкой системы передачи электрической энергии в конкретном районе или населенном пункте. В таких случаях велик риск поломки электроприборов.
Для защиты электрических приборов от колебаний напряжения существует устройство, которое пропуская через себя электричество, стабилизирует его и электрические приборы получают ток без скачков, и с определенными пределами колебаний. В свою очередь это продлевает срок службы прибора и оберегает его от поломки при перепадах напряжения. Такое устройство так и называется стабилизатор напряжения.
Виды стабилизаторов
Стабилизаторы отличаются между собой принципом действия своей системы стабилизации. Они бывают электромеханическими и электронными. Электронные делятся на симисторные и тиристорные. Электромеханические делятся на релейные и сервоприводные.
Стабилизаторы механические сервоприводные
Стабилизаторы механические сервоприводные стабилизируют электроэнергию при помощи перемещения токосъемника по сервоприводу. Такая система отличается точностью выходного напряжения и относительно низкой ценой. Но есть и существенные недостатки, присутствие механической системы приводит к ее износу и соответственно к ремонтам. Но самый главный недостаток, это низкая скорость действия прибора на перепад электроэнергии, что при резком перепаде может привести к поломке электроприборов.
Стабилизаторы механические релейные
Стабилизаторы механические релейные работают по принципу переключения обмоток при помощи релейного устройства. Такая система отличается большим запасом пусковых токов и относительно низкой ценой. Но так же имеет ряд недостатков, пригорание и залипание контактов на реле, низкая скорость действия и есть ограничения по мощности. Это означает, что при частых скачках напряжения будет выходить из строя реле. А при резком перепаде трансформатор с такой системой может не успеть среагировать на скачок. Что может приводить к выводу из строя электрических приборов.
Стабилизаторы электронные тиристорные
Стабилизаторы электронные тиристорные работают по принципу преобразования тока через тиристоры. Тиристор — это преобразователь переменного тока однонаправленного действия. Это означает, что в отличие от симистера он проводит ток только в одну сторону. Этим и отличаются стабилизаторы тиристорные от симисторных. То есть при системе симисторного стабилизатора работает один симистор, потому что он работает в обе стороны, а при системе тиристорного стабилизатора работает два тиристора встроенные встречно – параллельно.
Достоинства стабилизаторов на тиристорах
Стабилизаторы такого типа отличаются быстрой реакцией на колебания тока. Выдерживают достаточно большие нагрузки. Имеют низкий уровень потребления электрической энергии, за счет отсутствия в системе всевозможных обмоток и реле. Обладают стабильным показателем в работе при низких температурах, что дает возможность устанавливать их в неотапливаемых помещениях.
Отсутствие механических узлов обеспечивает тихую работу и долгосрочный режим работы без ремонтов. Благодаря своим характеристикам тиристорные стабилизаторы оправданно считаются самыми надежными в эксплуатации, и поэтому пользуются большой популярностью. Спектр применения стабилизаторов с такой системой достаточно широк.
Стабилизаторы электронные симисторные
Стабилизаторы электронные симисторные работают по принципу преобразования тока через симисторы. Симисторы это разновидность тиристоров, по своему принципу являются аналогом кремневых выпрямителей. Но в отличие от однонаправленного тиристора, симистор имеет двухстороннее движение тока. Для обывателя, нет никакой разницы между работой симисторных и тиристорных стабилизаторов.
Отличия симисторного стабилизатора от тиристорного
Если не вникать в вопрос, на первый взгляд так и есть, принцип работы одинаковый. Прибор электронный, на фоне релейных стабилизаторов и сервоприводных выглядит достаточно солидно. Но разница все же присутствует.
Симистор менее устойчив к индуктивным нагрузкам, и приходится дополнять устройство дополнительными защитными мерами. По этой причине у симисторного стабилизатора меньше спектр применения. К тому же габариты превышают тиристорный стабилизатор, за счет размеров самих симисторов. Для сравнения один симистр по размеру сопоставим с пятью тиристорами.
Также электронные стабилизаторы как тиристорный, так и симисторный имеют еще один незначительный недостаток. Система работы стабилизатора имеет ступенчатую стабилизацию. Такой принцип работы не окажет негативного воздействия на электрические приборы и будет незаметен. Возможно, такой нюанс можно будет заметить на лампочке накала, и то не всегда это заметно.
electrongrad.ru
Как выбрать стабилизатор напряжения тиристорный для дома?
Довольно часто владельцы частных домов сталкиваются с тем, что напряжение в сети значительно отличается от того, которое необходимо для работы бытовых приборов. При этом подобные скачки случаются по несколько раз в день, что приводит к выходу техники из строя. Поэтому специалисты рекомендуют использовать стабилизатор напряжения тиристорный, который обеспечит необходимое для безопасной работы состояние питающей сети.
Почему именно тиристорный?
На современном рынке подобных изделий преобладают три модели стабилизаторов. Они отличаются своими характеристиками и имеют совершенно разный принцип действия. Поэтому прежде чем купить стабилизатор напряжения тиристорный, нужно рассмотреть и другие виды конструкций, чтобы быть уверенным в собственном выборе.
Общее устройство
Основным элементом стабилизатора является автотрансформатор. Данное изделие может быть изготовлено из меди или алюминия. От этого зависит срок эксплуатации и итоговая стоимость.
Схема управления — это элемент устройства, который позволяет выставлять необходимые параметры, осуществлять контроль и коммутировать все детали между собой.
Замыкающие ключи — это именно то, от чего и зависит определенная конструкция. Если в качестве них используют симисторы, то получают стабилизатор напряжения тиристорный, а в случае применения реле устройство называется релейным. Также в качестве ключей могут устанавливать латр. Такие стабилизаторы называют электромеханическими или сервоприводными.
Именно ключи и следует рассмотреть в первую очередь, поскольку от них зависят основные характеристики устройства.
Релейные конструкции
Если сравнивать тиристорные симисторные стабилизаторы напряжения с релейными устройствами, то последние прежде всего имеют низкую стоимость и просты в послегарантийном обслуживании. Однако их надежность оставляет желать лучшего, а точность стабилизации сильно уступает другим моделям.
Также потребители отмечают очень шумную работу конструкции. При этом подобный недостаток легко устранить, используя специальные изоляционные материалы.
Раньше считали, что релейные системы имеют низкую скорость регулировки, но современные детали практически полностью устранили данную проблему. Новые агрегаты практически не уступают тиристорам в скорости.
Системы, использующие латр
Некоторые пользователи по критерию надежности сравнивают стабилизатор напряжения тиристорного типа с конструкциями, в качестве ключей для которых используют латр. Однако подобные высказывания не имеют под собой основания. Дело в том, что сервоприводные изделия имеют специальный моторчик, довольно часто и быстро выходящий из строя.
Также подобные конструкции обладают целым рядом небольших недостатков, которые в совокупности могут стать настоящей проблемой. Они шумят, теряют мощность, требуют регулярного обслуживания, очень чувствительны к большим перегрузкам и имеют большие габариты.
Однако есть у подобных изделий и свои достоинства. Они выражаются в небольшой стоимости и широком диапазоне регулировки.
Тиристоры (симисторы)
Сразу нужно отметить, что электронные тиристорные стабилизаторы напряжения стоят довольно дорого. Однако они практически объединили в себе все достоинства предыдущих конструкций и вывели изделия подобного типа на совершенно иной уровень. Такие стабилизаторы можно назвать одними из самых надежных и долговечных.
Изделия этого типа имеют минимальное время регулировки, что делает защиту бытовых приборов самой эффективной. Мощность в процессе стабилизации практически не теряется, что также важно для некоторой техники. При этом устройству свойственна высокая точность регулировки.
Среди недостатков таких конструкций отмечается искажение выходящего сигнала и образование помех. Однако этот дефект в новых моделях устраняется еще при изготовлении, как и другие небольшие недостатки. Главным фактором, который отталкивает покупателей, считается непомерная цена, хотя некоторые специалисты утверждают, что подобные затраты вполне оправданы.
Учитывая, что в жизни современного человека практически нельзя обойтись без дорогостоящей бытовой техники, лучше всего потратиться на тиристорные стабилизаторы напряжения для дома, чем потом нести в ремонт телевизор или холодильник. Это разумная экономия и правильный подход к безопасности.
Тиристор или симистор?
Некоторые потребители часто не могут понять, что оба этих термина в контексте рассказа о стабилизаторах напряжения считаются аналогичными. Дело в том, что симистор представляет собой одну из разновидностей тиристора. Однако, в отличие от последнего, он не имеет разделения на катоды и аноды. В данных полупроводниковых приборах все выводы могут быть и тем и другим одновременно.
Поэтому принято считать, что стабилизаторы, собранные на симисторах, можно условно называть тиристорными. Однако для простоты понимания принципа действия и сокращения названия большинство производителей не используют этот термин. Они просто говорят, что это электронные стабилизаторы, хотя их конструкция предполагает наличие и механической составляющей.
Что необходимо учитывать при выборе
Прежде чем выбирать тиристорные стабилизаторы напряжения для дома, нужно понять какие проблемы в сети возникают. Также важно произвести замеры напряжения и учесть периодичность перепадов. Для этого могут потребоваться определенное время и соответствующее оборудование. Поэтому намного проще пригласить для выполнения подобных манипуляций специалиста.
Мощность
Данный параметр является очень важным, поскольку он определяет степень нагрузки на изделие. Сразу стоит отметить, что покупать стабилизатор подобного типа для конкретного оборудования нецелесообразно, а значит, следует подсчитать потребление всех приборов. Для этого нужно найти на технике табличку с указанием параметров, где обычно и указывается мощность. Далее все полученные данные складываются и к ним добавляют 20 %. Данный запас просто необходим, поскольку он обеспечит плавную работу, позволит подключать дополнительное оборудование и увеличит срок эксплуатации устройства. Важно помнить, что электродвигатели и холодильники при своем пуске значительно превышают номинальную мощность, что тоже лучше учесть.
Количество фаз
Для частных домов обычно используют тиристорные стабилизаторы напряжения трехфазные. Они в несколько раз дороже, их исполнение у некоторых производителей значительно отличается. Вообще, данный параметр напрямую зависит от технических условий строения, к которому подходит электрическая сеть.
Минимальное и максимальное напряжение
Данный параметр является основным, поскольку тиристорный стабилизатор напряжения при достижении минимального значения в сети просто отключается. Это связано с тем, что устройству необходимо брать напряжение для выравнивания, и оно начинает подгружать линию, что еще сильнее понижает ее напряжение. Учитывая это, специалисты советуют нижний предел по данному параметру брать со значительным запасом. Однако это также отражается и на стоимости изделия.
Параметр максимального напряжения также важен. Однако его можно ограничить в приблизительном значении. Запас по напряжению в этом направлении приведет к неоправданным расходам и может даже не использоваться за все время эксплуатации.
Дополнения
Даже самый обычный тиристорный стабилизатор напряжения однофазный может иметь массу различных дополнений, которые упрощают его работу и обслуживание. Многие производители оснащают свою продукцию целым рядом электронных схем, систем управления и контроля. Доходит до того, что появляются модели, которые могут соединяться с компьютером и выводить на экран диаграммы своей работы.
На данном этапе каждый сам вправе выбирать, что ему необходимо. Однако специалисты считают, что наличие собственного процессора или сложной системы управления только повышает стоимость конструкции и ее ремонта. Поэтому они предпочитают останавливать свой выбор на изделиях с качественным трансформатором и минимальным пакетом дополнений.
Выбор изделия исходя из конкретной проблемы
Если случаются частые колебания с незначительными отклонениями от нормы, то для подобных случаев можно приобрести типовой тиристорный стабилизатор напряжения “Энергия” или купить изделие на основе реле. Во втором случае можно немного сэкономить, хотя качественная конструкция всегда будет стоить довольно дорого. Оба эти устройства быстро реагируют на изменения в сети и обеспечивают безопасную работу всех бытовых приборов даже при интенсивности скачков.
Когда напряжение поднимается или опускается на длительное время и при этом значении скачка слишком большое (30-60 вольт), то можно использовать стабилизатор напряжения 220В тиристорный, в котором учтены параметры таких перепадов. Также для подобных ситуаций подойдет и сервоприводная конструкция. Однако стоит помнить, что качественный ключ такого типа порой может стоить больше, чем трансформатор, а дешевые изделия слишком быстро выходят из строя. Учитывая это, профессионалы практически полностью отказываются от использования электромеханических систем. Их применяют только в быту.
Если потребитель столкнулся с тем, что у него имеются все проблемы, которые были перечислены выше, то ему необходим только тиристорный стабилизатор. Дело в том, что его можно назвать универсальным и способным справиться практически с любой задачей, входящей в список его функций. Он обладает быстротой, точностью и при этом является самым надежным.
Общая защита без определенных проблем в сети
Очень часто люди приобретают тиристорный стабилизатор напряжения для того, чтобы обезопасить свою технику от вероятных перепадов. При этом они не собираются тратить значительные суммы и их не интересуют качественные изделия высокой надежности. Такой подход можно назвать абсолютно неверным, поскольку он не только приводит к лишним расходам, но и не может обеспечить необходимого уровня защиты.
Дело в том, что если у вас в сети не существует больших перепадов или резких скачков напряжения, то стабилизатор просто не нужен. Его приобретение только приведет к дополнительным расходам, а при желании сэкономить появляется шанс приобрести конструкцию, которая сама может стать причиной замыкания.
Для таких случаев стоит использовать специальные реле, которые просто выключают питание в сети при возникновении перепада. При этом они имеют определенную задержку, что очень хорошо при нескольких скачках, идущих подряд.
Некоторые производители предлагают приобрести бытовые стабилизаторы, которые можно подключать к определенной технике. Такое техническое решение подходит идеально в сочетании с реле и считается оптимальным.
Рекомендации специалистов
Можно собрать тиристорный стабилизатор напряжения своими руками. Однако стоит помнить о том, что заводское устройство проходит ряд тестов на специальном стенде, где проверяются его надежность и качество. Также таким конструкциям нужна регулировка параметров, чтобы они соответствовали конкретным техническим условиям. Поэтому самодельные изделия не пользуются спросом, поскольку от их эксплуатации зависит защита дорогостоящей бытовой техники.
Использование стабилизатора напряжения не является панацей от всех проблем в сети, связанных с эксплуатацией разных бытовых приборов. Специалисты утверждают, что только комплексная защита может дать определенную гарантию. Поэтому стоит дополнительно приобрести другие устройства, реагирующие как на перепады, так и на замыкание.
На подобной технике нельзя экономить, но это и не означает, что следует переплачивать за определенные бренды или дополнительные функции, которыми никогда не придется воспользоваться. Специалисты останавливают свой выбор на зарекомендовавших себя производителях и стараются приобретать модели, не имеющие большого количества электронных систем управления. Лучше потратить больше на качественное изделие с хорошим трансформатором, чем купить модный стабилизатор с кучей новых опций, который выйдет из строя через несколько месяцев.
При приобретении таких изделий очень важно узнать о наличии гарантийного срока и сервисного центра в вашем городе. Порой вышедшее из строя изделие приходится просто выбросить, поскольку запчасти на него найти нереально. Также по этим причинам не следует брать слишком сложные модели с большим количеством электроники или контролирующего оборудования.
Вывод
Приобретая стабилизатор напряжения тиристорный, нужно учитывать целый ряд факторов, которые впоследствии скажутся на эксплуатации изделия. Исходя же из текста, который представлен выше, можно сделать вывод о том, что для повышения уровня комфорта и безопасности не стоит экономить, выбирая дешевые конструкции с оптимальными характеристиками. Все параметры, которые обязан иметь стабилизатор, должны отвечать реальному состоянию обслуживаемой сети.
fb.ru
Симисторный стабилизатор напряжения “UNIVERSAL”. Устройство и ремонт.
На примере стабилизатора HCH-0222-12,0-2,0 рассказано о его устройстве и устранении конкретной неисправности, стабилизатор проходит тест, но не включается.

Внешнее проявление неисправности выглядит следующим образом.
Ниже на фото показаны три состояния индикатора. В состоянии «1» правые три цифры бегут к 0. Затем на несколько секунд индикатор принимает вид «2». Это его рабочий режим. Левые три цифры «233» – входное напряжение, в центре «28», включенная ступень стабилизации, правые три цифры «220» — выходное напряжение. Через несколько секунд гаснет индикатор и светодиоды кнопок, расположенные под индикатором. Если немного подождать, процесс повторяется. При этом на выходе напряжение не появляется вообще.
Производителем заявлены следующие основные технические характеристики этого симисторного стабилизатора напряжения:
Точность стабилизации выходного напряжения — ±1,5 %.
Число ступеней автоматического регулирования — 36 ст.
Время реакции на изменения напряжения — 20 мс.
Автоматическое отключение от сети при повышенном входном напряжении.
Мультиуровневая защита по току.
ЖК-дисплей индикации уровней входного и выходного напряжений.
Автоматическая самодиагностика при включении электропитания.
Рабочий диапазон входных напряжений 147÷258 В.
Рабочий диапазон выходных напряжений 217÷223 В.
Предельный диапазон входных напряжений 60÷280 В.
Меню пользователя.
Номинальная мощность нагрузки данной модели 7,6 -12 кВт
Открываем корпус и осматриваем все узлы и детали. Основные из них показаны на фото ниже:
Схему на эту модель в интернете найти не удалось. Принцип работы таких симисторных стабилизаторов напряжения хорошо известен и довольно подробно описан во многих источниках. Он понятен из приведенной ниже структурной схемы:
Блок управления измеряет входное напряжение и переключает с помощью электронных ключей симисторов обмотки автотрансформатора так, чтобы напряжение на выходе было равно 220 В ±1,5 %. Если входное напряжение выходит за пределы 147÷258 В, напряжение на выходе отключается. На схеме показано меньше выводов автотрансформатора и ключей симисторов, чем в данной модели стабилизатора. Приведенная схема упрощена для пояснения принципа работы.
Вернемся к ремонту нашего стабилизатора. При осмотре визуально выявлены два дефекта на плате питания стабилизатора. В трансформаторе импульсного блока питания нет половины сердечника и подгорели два резистора. Все разъемы платы я пронумеровал, чтобы не перепутать при установке. Плата снята. На фото ниже видно дефекты:
Измерено сопротивление подгоревших резисторов. Оно равно 63 Ом и 56 Ом. Хотя по оставшимся на одном из них кольцам сопротивление 1 Ом. К тому же снизу перегорела дорожка печатной платы, соединяющая эти резисторы. Резисторы включены последовательно с конденсатором 2,2 мкФ на 630 В, находится рядом с ними. Он исправен. Резисторы заменены на новые по 1 Ом, дорожка печатной платы восстановлена.
Выпавшей половины сердечника трансформатора в корпусе стабилизатора не обнаружено. Пришлось трансформатор выпаять и заменить сердечник полностью. Установлен новый сердечник с центральным стержнем того же сечения (5,5×5,5) мм, но окна немного больше.
Проверены все остальные элементы платы питания на предмет пробоя, обрыва или замыкания. Больше дефектов не выявлено.
Плата питания установлена на место.
Стабилизатор заработал. Проверена работа в диапазоне изменений входного напряжения от 173 В, до 233 В. На выходе напряжение в пределах нормы.
Возможно, причина возникновения неисправности в том, что выпал сердечник импульсного трансформатора блока питания. Блок питания перестал работать. В схеме нештатная ситуация, что привело к перегоранию резисторов. В целом, качество симисторного стабилизатора напряжения неплохое и удивительно, что в изделии ценой больше $700, не удосужились после склеивания сердечника импульсного трансформатора дополнительно скрепить его какой-либо полоской или хотя-бы суровой ниткой, для надежности. Как видно, одного склеивания недостаточно.
Материал статьи продублирован на видео:
radiomasterinfo.org.ua
