Механические откатные ворота

Стоимость каркаса откатных ворот без автоматики

Ворота – это обязательный атрибут любой частной территории. Поэтому выбор качественных ворот - тема важная и актуальная. Конечно, первоначально необходимо задуматься о том, какой забор вы выберете для обозначения границ своей территории. Чаще всего в зависимости от вида забора будет варьироваться  и то, какие ворота вам выбрать. На сегодняшний день существует большое количество различных современных материалов, которые позволяют создать крепкое ограждение, не требуя при этом никакого дополнительного ухода. Например, заборы из профилированных листов, кирпича и других материалов. Поэтому максимальный комфорт и практичность ворот - это первоочередная цель, которую преследует любой потребитель. Механические откатные ворота – отличный вариант для тех, кто экономит пространство и время.Конечно, вариант автоматических ворот более привлекателен, но их стоимость, несомненно, значительно выше.

С другой стороны механические откатные ворота также прослужат вам долгие годы. Суть откатных ворот, как не сложно догадаться из их названия, состоит в полотне, которое открывается вдоль забора. Сторона, в которую будут открываться будущие ворота, зависит от наличия свободного пространства. Такой вариант ворот конечно удобнее чем классические распашные ворота, поскольку позволяют вам сэкономить достаточное количество места. При этом не требуется расчищать пространство перед воротами, например в зимний период, для того, чтобы их открыть. Таким образом, для того, чтобы попасть на территорию въезжающий транспорт может вплотную приблизиться к воротам. Механические откатные ворота очень востребованы на крупных промышленных складах, где требуется въезд крупной техники или груза. Открытие откатных ворот осуществляется быстро и просто, несмотря на отсутствие автоматики. Достигается это за счет направляющих, по которым двигаются механические откатные ворота.

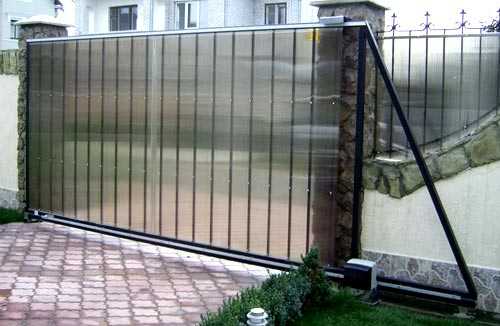

Варианты механических откатных ворот

Ворота откатные механические
Ворота откатные без автоматики

zavodzaborov.ru

главные элементы конструкции, изготовление откатных ворот своими руками

Многие владельцы частных домов по достоинству оценили удобную эксплуатацию и преимущества откатных ворот. Основным достоинством конструкции является эргономичность, позволяющая экономить пространство. Как нельзя кстати такие ворота подойдут в том случае, если на участке мало места для их открывания внутрь или наружу. Практически каждый может сделать сдвижные ворота своими руками.

Главные составляющие откатных ворот

Многих интересует – из чего состоят и как сделать откатные ворота своими руками? Главными составляющими такой конструкции являются:

  1. Рама – основная часть ворот, которая должна быть устойчивой. Ее размеры зависят от ширины и длины проема. Для изготовления рамы используются профильные трубы из металла или алюминия.
  2. Обшивка рабочей поверхности чаще всего делается из надежного и недорогого профнастила. Также можно использовать сэндвич-панели, натуральное дерево, оцинкованные листы, деревянный брус и многое другое.
  3. Механизм откатной конструкции состоит из направляющей, верхних и нижних роликов, концевых роликов балки, заглушки на конце направляющей.

Строительные магазины предлагают большой выбор материалов, которые можно использовать для обшивки полотна. Но наиболее популярен профнастил, который отличается прочностью, разными видами и широким спектром цветовой гаммы. Сделанные своими руками из этого материала ворота будут выполнять не только защитную, но и эстетическую функцию.

Как осуществляется движение конструкции?

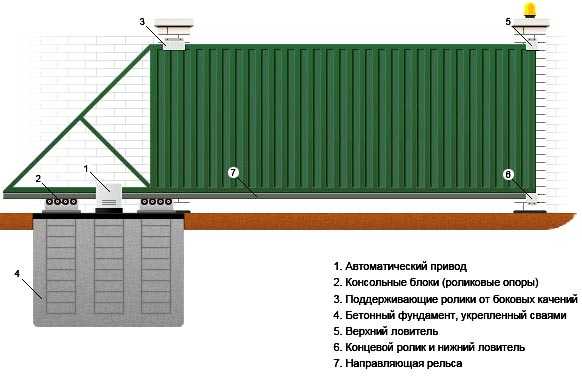

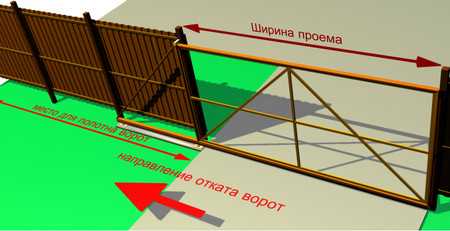

Полотно откатных ворот движется внутри придомовой территории вдоль ограждения. Движение осуществляется с помощью роликов по приваренной к раме направляющей. Каретки роликов находятся внутри рамы, поэтому надежно защищены от внешнего воздействия.

Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность. При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм. Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

Сдвижные ворота своими руками без автоматики

Вначале необходимо определиться с размерами конструкции, и подготовить необходимые материалы и инструменты.

Из инструментов понадобится:

  • рулетка;
  • строительный уровень;
  • топор;
  • болгарка;
  • сварочный аппарат;
  • лопата;
  • молоток;
  • шуруповерт;
  • емкость для приготовления бетона;
  • гаечные ключи;
  • резиновый молоток для регулировки;
  • углошлифовальная машина для зачистки ржавчины.

Разобравшись с оборудованием, можно приступать к подготовке стройматериалов.

Для ворот стандартных размеров, проем которых будет составлять 4 метра, понадобится:

  1. Бетонный раствор для фундамента. Смесь замешивается в пропорции 1:3:3 из цемента, песка и щебня.
  2. Полотно, которое будет обшито профнастилом. Для его изготовления размером в 2х4 метра нужно: 10 м2 профнастила, около 200 саморезов, по 20 метров труб 6х3 и 4х2 см, 5 метров трубы 6х6 см, упаковка электродов, растворитель, краска, грунтовка.
  3. Швеллер длиной в ½ ворот, на который будут устанавливаться каретки для роликов. Для укрепления его нижней части понадобится семь-восемь метровых и три под углом отрезков арматуры.

Для ворот другого размера подсчеты необходимо провести самостоятельно. На сайтах многих строительных магазинов есть онлайн-калькуляторы, которые могут в этом помочь.

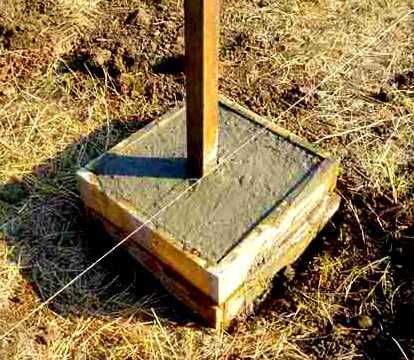

Строительство бетонного фундамента своими руками

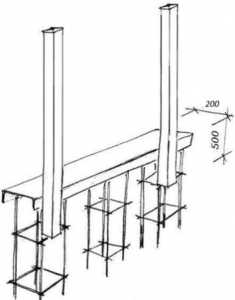

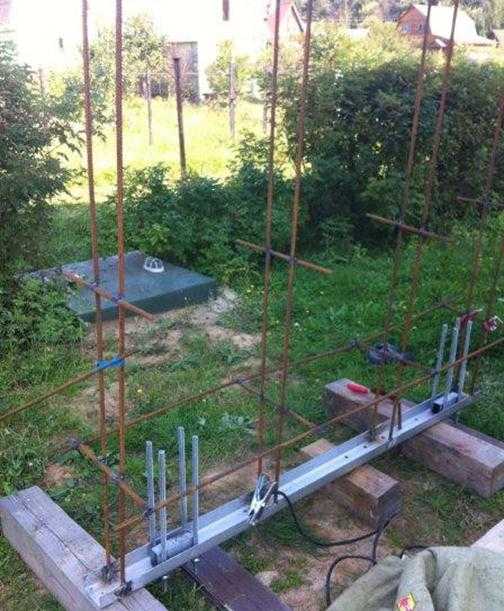

Чаще всего для монолитного фундамента используется силовая рама (швеллер), которая может быть с опорными столбами или без них. В любом случае к столбам забора она крепится заподлицо.

Для широких ворот лучше всего установить два опорных столба, высота которых должна равняться сумме высот ворот и роликовых опор. Если опорные столбы не предусмотрены, то в забор монтируются металлические «закладные».

К силовой раме привариваются метровые отрезки арматуры. Затем для нее подготавливается основание, под которое роется яма шириной в 30 см и глубиной в 1 м. Длина ямы должна составлять ½ часть ширины проема. Бетонный раствор необходимо залить так, чтобы он был на одном уровне с «закладной».

Бетон должен закрепиться и хорошо просохнуть. Для этого понадобится не менее 7 дней. За это время можно подобрать составляющие элементы сдвижных ворот.

Выбор фурнитуры

Фурнитура выбирается под конкретный вес конструкции. Откатные ворота с обшитым профнастилом полотном весят примерно 350-400 кг. Для них необходимо подобрать:

  • направляющий рельс;
  • концевой и верхние ролики;
  • захваты;
  • пару роликовых кареток;
  • заглушки.

Длина рельса должна составлять 1,5 ширину проема откатных ворот. Если для открывания недостаточно места, или вес ворот до 250 кг, то длина рельса должна равняться 1,3 ширины.

Фурнитуру необходимо выбирать качественную, обращая внимание на то, чтобы все элементы были выполнены аккуратно и упакованы в фирменную коробку.

Сооружение несущей рамы

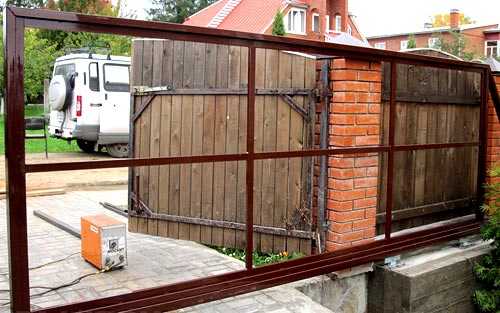

Своими руками конструкцию изготавливают из металлических труб диаметров в 30-60 мм. С помощью шлифовальной машины или болгарки их сначала нужно очистить от ржавчины, а затем обезжирить и загрунтовать.

Элементы рамы между собой скрепляются с помощью сварочного аппарата. Для максимальной прочности конструкции расстояние между сварными швами должно быть в 25 см.

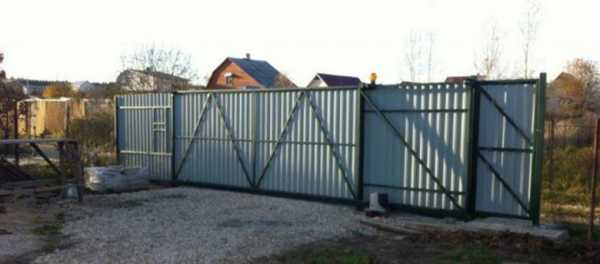

Из труб диаметром около 20 мм к готовой раме приваривается обрешетка. Она будет являться основанием для обшивки откатных ворот. Располагать обрешетку следует в соответствии с тем, как будут обшиваться ворота. При двустороннем обшивании ее следует расположить в центре, а при одностороннем – с краю.

По окончанию сварочных работ швы обрабатываются болгаркой и покрываются грунтовкой. Каркас красится эмалированной краской для внешних работ. После ее высыхания конструкция обшивается выбранным материалом. Профнастил фиксируется с помощью саморезов.

Установка сдвижных ворот

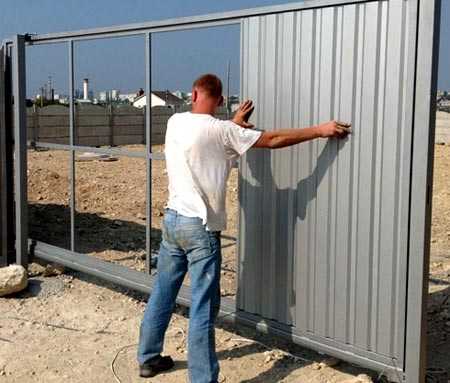

Монтаж ворот своим руками заключается в установке полотна на подвижную балку. Чтобы оно плавно передвигалось, предусмотрен роликовый механизм, установка которого начинается с примерки направляющих.

Для этого нижние ролики, направляющие и подшипники нужно выставить в открытое положение. Это нужно сделать так, чтобы между крайними роликами и полотном ворот оставалось свободное пространство.

Далее на ролики нужно поместить верхнюю направляющую и выставить их по уровню. Ровно поставленная рама приваривается к фундаменту, а верхняя направляющая — к столбам. Если столбы выполнены из дерева или кирпича, то для установки направляющей можно использовать закладные из арматуры или анкера.

Верхние ролики к направляющей крепятся с помощью сварки или болтов. Крепление на болты позволит в случае необходимости без особого труда заменить сломанный элемент. Приваренные ролики придется отрезать.

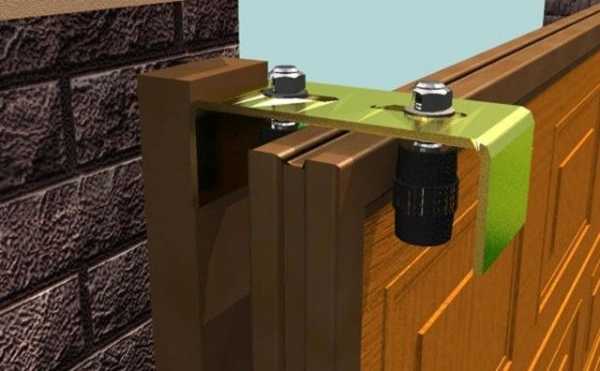

Если откатные ворота предполагается использовать для высоких машин, то вместо верхней направляющей рекомендуется установить несколько направляющих вертикальных роликов. Прикрепленные на П-образный профиль с помощью болтов, они будут играть роль направляющей балки и не позволят полотну качаться.

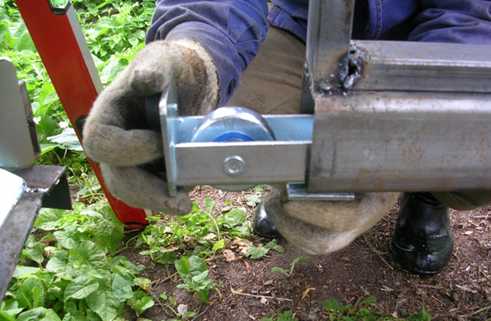

Нижние и верхние уловители устанавливаются после обшивки откатных ворот. Их основной задачей является уменьшение нагрузки на роликовые тележки. Поэтому монтаж уловителей следует делать при полной нагрузке конструкции:

  1. Ворота полностью закрываются, и под концевой ролик подводится нижний уловитель. Сделать своими руками это нужно так, чтобы опорная плоскость уловителя была выше концевого ролика.
  2. Верхние скобы верхнего уловителя должны соприкасаться с защитными уголками передней кромки полотна.

Аккуратный и точный монтаж своими руками обеспечит надежную эксплуатацию откатных ворот.

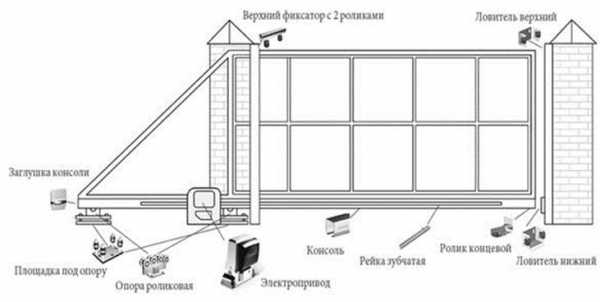

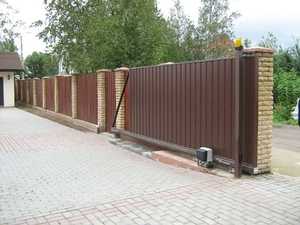

Автоматика для выдвижных ворот

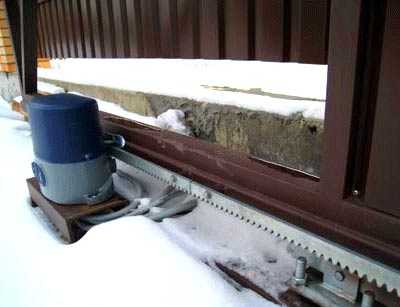

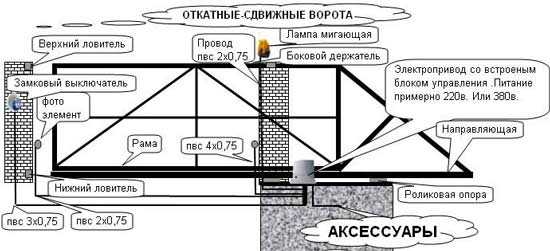

Чтобы открытие и закрытие осуществлял электропривод, на конструкцию можно установить автоматику. Для монтажа понадобится:

  • дрель;
  • сварочный аппарат;
  • сверла для металла.

В комплект автоматики входит:

  • зубчатая рейка;
  • сигнальные лампочки;
  • электропривод;
  • фотоэлементы;
  • пульт д/у.

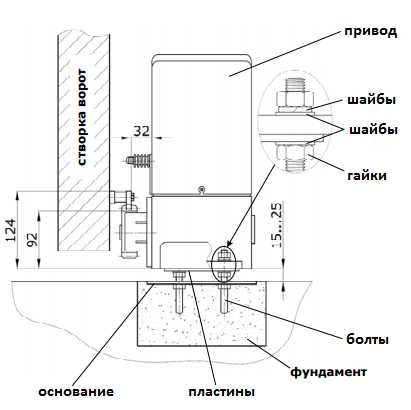

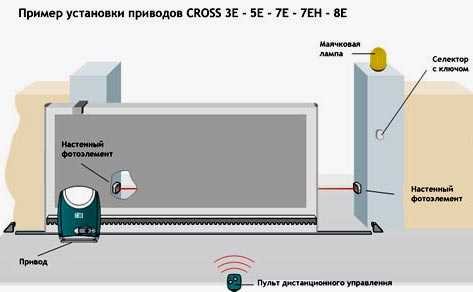

В первую очередь размечается место установки. После этого можно приступать к монтажу автоматики:

  1. Устанавливается и обваривается основание, к которому прикручивается электропривод.
  2. Откатные ворота открываются, и по центру шестерни монтируется зубчатая рейка.
  3. С помощью сварки рейка приваривается к швеллеру.
  4. К рейке прикручиваются механические или магнитные включатели.
  5. Согласно инструкции производителя подсоединяется электропривод.
  6. Снимается перемычка, и устанавливаются фотоэлементы.
  7. На левой стороне конструкции в целях безопасности можно установить сигнальную лампу. Для этого кабель 0,2х0,07 см припаивается к контактам на плате.

При тестировании автоматики следует обратить внимание на световые сигналы. Один элемент должен отдавать его, а другой – принимать. Если на пути луча возникнет какое-либо препятствие, то полотно откатных ворот начнет двигаться назад.

При выборе электропривода для конструкции с автоматикой важно обратить внимание на шестерни редуктора, которые должны быть выполнены из латуни или стали. Концевик лучше выбрать магнитный, так как механический в зимнее время может замерзнуть.

Опыт показывает, что качественно выполненные своими руками сдвижные ворота позволят в значительной степени сэкономить семейный бюджет. К тому же элементы и детали конструкции не являются дефицитным товаром. Их без труда можно приобрести практически в любом строительном магазине.

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Ворота откатные своими руками

Ворота откатного типа (также их называют консольными, въездными или сдвижными) считаются достойными конкурентами привычных распашных конструкций, хотя из-за более сложного монтажа некоторые пользователи опасаются их использовать. Но если разобраться с конструкцией, выбрать ее оптимальный вариант и соблюдать технологии монтажа, то можно изготовить самодельные откатные ворота, которые ни в чем не будут уступать заводским аналогам. В рамках данной статьи будет рассказано, как сделать ворота откатные своими руками, на что стоит обратить внимание в первую очередь, какие правила соблюдать и многое другое, что может оказаться крайне полезным домашним мастерам.

Содержание статьи:

Достоинства и недостатки

  • Выдвижные ворота можно устанавливать в условиях ограниченного пространства, они позволяют грамотно распорядиться имеющейся площадью, экономить пространство, но при этом не мешать движению транспорта. Такие конструкции отлично подойдут для установки на загородных участках и промышленных объектах, можно установить раздвижные ворота на дачу и другие территории.
  • Конструкция ворот откатного типа такова, что все основные рабочие узлы и механизмы надежно защищены от негативных атмосферных факторов, поэтому они работоспособны практически в любых климатических условиях, что является очевидным преимуществом для регионов России.
  • Имеется множество вариантов конструкций и отделки (профилированные листы, сэндвич-панели, обрешетка, ковка и т.д.), также могут различные параметры ширины
  • Даже после длительной и интенсивной эксплуатации не образуется провисания петель
  • Консольные откатные ворота, а также другие модификации конструкций такого типа для удобства пользования можно оснастить автоматикой, приводящей в движение электропривод и механизм открывания/закрывания ворот. При этом при отключении или сбоях электропитания всегда есть возможность для ручной разблокировки системы. Кроме того, конструкции такого типа можно оснастить дополнительными устройствами (например, датчиками движения), которые расширят функционал и упростят эксплуатацию. Высоко востребованы откатные ворота с калиткой.

Из недостатков можно выделить лишь:

  • Расходы на монтаж откатных ворот несколько выше, чем обустройство распашных (или других традиционных) – в среднем, на 10%-20% в зависимости от выбранных материалов и вариантов конструкций
  • Потребуется возведение дополнительного фундамента для крепления консоли и привода
  • Понадобится достаточное количество площади вдоль забора

На этом перечень недостатков заканчивается и можно увидеть, что преимуществ и удобств от пользования такими конструкциями гораздо больше.

Особенности устройства раздвижных ворот

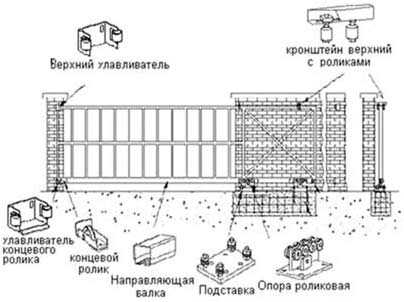

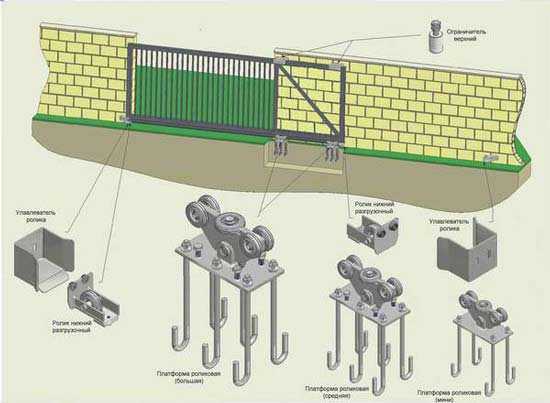

Устройство откатных ворот выглядит следующим образом:

  • Направляющая балка, которая должна выдерживать вес всей конструкции

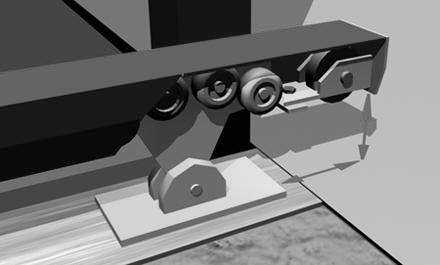

  • Роликовая опора или каретка (потребуется 2 штуки)
  • Съемный концевой ролик, выполняющий в закрытом состоянии роль опоры
  • Верхний и нижний уловитель (верхний необходим для снижения парусности, нижний – для принятия нагрузки)
  • Кронштейны, удерживающие воротины от бокового раскачивания
  • Подставка для установки опорной части, по которой производится движение створок ворот

Вся конструкция откатных ворот держится на фундаменте, на который должны быть установлены роликовые опоры или каретки, воспринимающие нагрузку направляющей балки. Сами роликовые элементы размещаются внутри консольной части.

Также перед тем, как сделать раздвижные ворота своими руками, необходимо уделить особое внимание створкам и их конструкции – она должна иметь достаточную степень жесткости и устойчивости, чтобы быть способной выдерживать резкие порывы ветра и стабильно функционировать при гололедице без задеваний поверхностей и деформаций.

Особенности конструкций и эксплуатации

Ворота откатного типа могут различаться внутри своей группы в зависимости от конструкционных особенностей. В зависимости от этого различают следующие типы:

  • Подвесные. Тяжелые, но надежные конструкции, имеющие полотно, которое закрепляется к балке с помощью роликовых механизмов. Несущая балка располагается на высоте около 5 метров, что и является своеобразным ограничителем для въезда высокого транспорта.
  • Консольные. Оптимально подходящий вариант для российских условий. Не имеют балки над проездом, поэтому негативные атмосферные условия не способны вывести их из строя. Оснащаются роликовыми тележками, с помощью которых полотно крепится к балке. По месту расположения балки разделяют откатные ворота со средней балкой, верхней и нижней. Сбоку от проема требуется обустройство фундамента, на котором крепится вся конструкция.
  • Свайные. Крепятся на металлических сваях, которые являются опорой конструкции и вкручиваются в землю на определенную глубину.
  • Механические откатные ворота. Самые дешевые по цене и себестоимости установки конструкции без автоматики, которые открываются/закрываются вручную. Лучше всего подойдут такие откатные ворота для дачи или дома, которым пользуются нечасто.

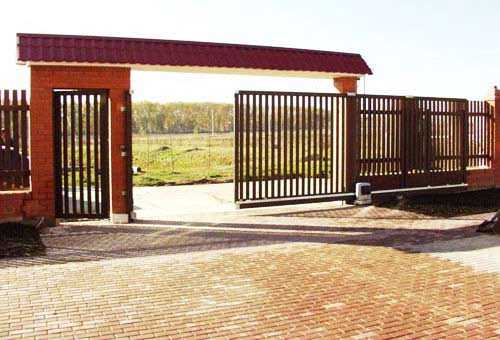

  • Автоматические. Отличный вариант для частого и интенсивного использования, оснащаются электрическим приводом и пультом дистанционного управления.

Полотно может двигаться на роликах или на колесах. Вне зависимости от того, каким будет тип и механизм откатных ворот обязательно потребуется предусмотреть наличие свободного пространства с одной стороны забора, размеры которого должны быть не меньше размеров проема. Для консольных конструкций такое пространство должно быть на 120%-200% больше размеров проема.

Проведение расчетов и составление проекта

После того, как был определен наиболее подходящий тип ворот откатной конструкции, потребуется схема откатных ворот, при составлении которой должны быть соблюдены следующие этапы:

  • Определение параметров проема (ширина и высота), достаточных для свободного передвижения транспорта
  • Определение массы планируемой конструкции
  • Расчет противовеса
  • Подготовка чертежей или эскизов, наглядно изображающих планируемую конструкцию с указанием ключевых параметров.

Вне зависимости от того, какой тип ворот откатного типа будет выбран, при подготовке проекта надо обязательно учитывать характеристики используемых материалов. Например, профилированные металлические листы достаточно сложно будет раскраивать, если потребуется добавить или заменить какие-то участки, в то же время профильные материалы и трубы легко приварить на новые участки.

Кроме того, в чертеже откатных ворот надо указать узлы, механизмы, движущиеся части и другие элементы, которые должны быть подобраны с учетом планируемой нагрузки на конструкцию. Если планируется установить откатные ворота в ветреной местности, то лучше всего предусмотреть запас, благодаря которому будет минимизированы риски срыва полотна.

Выбор материалов

После того, как были определены размеры откатных ворот, следует определиться с материалами, из которых будет изготовлена конструкция. Как правило, для изготовления каркаса используется натуральная древесина твердых пород или профильные металлические трубы – именно такие материалы способны выдерживать достаточно большой вес конструкции.

Для наполнения воротин можно использовать:

  • Натуральную древесину: имеет высокие эстетические характеристики, но требует периодической обработки специальными составами, защищающими от порчи мелкими грызунами, насекомыми, гнили, плесени и других разрушающих факторов
  • Листовой металлопрокат: прочный и надежный материал, но очень тяжелый и сложный для самостоятельной установки сдвижных ворот, поэтому его лучше всего выбирать, если планируется заказать монтаж конструкции специализированной компании
  • Стеновой профнастил: считается идеальным вариантом, особенно если планируется самому сделать ворота откатного типа. Легко обрабатывается, имеет облегченный вес, привлекательный внешний вид (выпускается в широкой цветовой гамме), обладает высокими показателями прочности и надежности.
  • Элементы художественной ковки: вариант премиум-класса, способный превратить даже самые простые навесные ворота в настоящее произведение искусства. Но такую отделку не каждый сможет себе позволить из-за высокой стоимости.

Используя твердые породы дерева, сэндвич-панели, кованые элементы, листовой металлопрокат и другие тяжелые материалы, необходимо выбирать усиленную фурнитуру, комплектующие и подвижные механизмы для раздвижных ворот, способные выдержать высокие нагрузки.

Установка раздвижных ворот: используемые инструменты и этапы работ

После проведения всех необходимых расчетов и приобретения материалов можно приступать непосредственно к установке.

Работы должны проводиться с использованием:

  • Бетономешалки для замеса раствора для фундамента (потребуется щебень и песко-цементная смесь)
  • Электрическая пила для раскроя металла
  • Сварочный аппарат
  • Шуруповерт
  • Отвес, уровень, лопаты, молоток и другой инструментарий

Из комплектующих понадобятся каретки, роликовые механизмы, уловители, ограничители колебаний, заглушки, несущий профиль и другие материалы, определенные схемой. Также рекомендуется использовать регулировочные пластины, с помощью которых можно скорректировать конструкцию, в случаях, если при расчетах были допущены погрешности. Такие пластины позволят довести конструкцию до нужных значений без риска повредить ворота.

Изготовление производится в следующей последовательности:

  • Разметка участка, определение уровня нулевой отметки, проверка горизонтали линии ворот (лучше всего для этого пользоваться высокоточным лазерным прибором)
  • Подготовка материалов (нарезание труб и арматуры и т.д)
  • Обустройство фундамента. При этом необходимо строго соблюсти сроки застывания раствора, чтобы в дальнейшем не было перекоса конструкции: в теплое время года такие сроки составляют не менее 5 дней, в холодных период – не менее 2 недель.
  • Если планируется установка автоматических откатных ворот с электродвигателем, то необходимо произвести монтаж кабеля электрического питания, приводящего механизм в действие
  • Установка опорных столбов, каркаса, изготовление рам и обшивка полотен. Детали каркаса требуется предварительно обезжирить, обработать растворителями и окрасить. После использования сварочного аппарата необходимо обработать швы, покрыть их грунтовкой и краской. Первый лист обшивки устанавливается с торца, фиксировать листы можно с помощью специальных съемных заклепок, далее листы монтируются внакладку до полного заполнения каркаса.
  • Устанавливаются автоматические устройства и дополнительные элементы (по желанию)
  • Проверка работоспособности откатных ворот

Имея даже базовые строительные навыки, можно изготовить подвесные ворота своими руками, если четко следовать инструкциям и рекомендациям. Если же вы не знаете, как сделать сдвижные ворота своими руками, произвести все расчеты, замеры, выбрать материалы и провести работы, то лучше не рисковать, а обратиться к профильным специалистам, которые помогут на каком-нибудь конкретном этапе, вызывающим затруднения, или проведут полный комплекс работ.

zaborstroj.ru

Откатные ворота,автоматические ворота,сдвижные ворота,ворота откатные из профнастила,механические ворота от производителя.



Откатные ворота хорошее решение для ограждения въезда на территорию, как для загородных домов, так и для крупных промышленных объектов.

Компания «Сибирский ключ – Строй» предлагает своим клиентам широкий ассортимент откатных ворот.

1. Откатные ворота из сэндвич-панелей и алюминиевого профиля производства Alutech (Беларуссия), Doorhan (Россия).



2. Откатные ворота с заполнением из профильного листа.



3. Откатные ворота с заполнением из сетчатых панелей Doorhan (Россия), GrandLine(Россия).





3. Откатные ворота с заполнением из профильной трубы различного сечения, металлического прутка. Глухие и решетчатые. Собственное производство.



Также вы можете приобрести у нас комплектующие для самостоятельного изготовления ворот производства Alutech (Беларуссия), Doorhan (Россия).



ОСОБЕННОСТИ КОНСТРУКЦИИ РАЗДВИЖНЫХ ВОРОТ

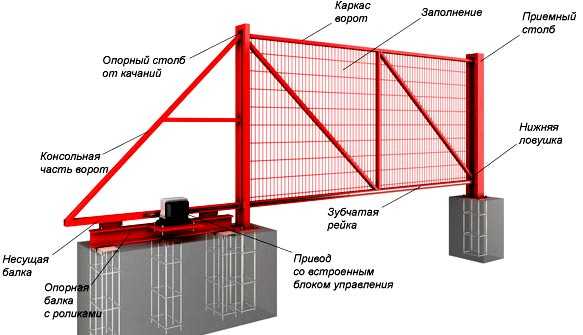

Конструкция сдвижных (откатных) ворот представляет собой две опорные тележки с роликами, по которым двигается несущая балка с установленным не ней полотном ворот. При закрывании полотно ворот концевым роликом, установленным внутрь балки, попадает в ловушку, что обеспечивает дополнительную точку опоры и снимает напряженность с конструкции.

Базовая комплектация:

- бетонируемая рама - №5,

- силовая (несущая) балка - №1,

- роликовые опоры (тележки с роликами) - №2,

- ловитель нижний - №6,

- направляющее устройство - №9.





ОСНОВНЫЕ ПРЕИМУЩЕСТВА РАЗДВИЖНЫХ ВОРОТ

При открывании ворот проем освобождается полностью, не ограничивается по высоте, не занимаются место перед въездом или внутри ограждаемой территории.

Откатные ворота имеют конструкцию без нижней рельсы и нет необходимости постоянно очищать ее от грязи и снега, которые мешали бы движению ворот. А установка автоматического привода на ворота лишь усилит ощущение комфорта от их использования.

Благодаря двум тележками роликовых опор, по которым перемещается специальная профильная балка, находящаяся в нижней части полотна, откатные ворота это сбалансированная, прочная и долговечная конструкция.

  • Долговечность

Комплектующие ворот окрашены порошковым напылением, что делает их устойчивыми к различного рода внешним воздействиям, а также придает презентабельный вид.

  • Универсальность

Откатные ворота изготавливаются по индивидуальным размерам и могут быть установлены на любом этапе строительства. Откатные ворота могут открываться в любую сторону: вправо или влево.

  • Современная конструкция и привлекательный внешний вид

Механизм откатных ворот превзошел по удобству и функциональности распашные ворота. Разнообразие материалов позволяет гармонично вписать их в любую среду.



РАЗМЕРЫ И ТРЕКБОВАНИЯ К ПРОЕМУ

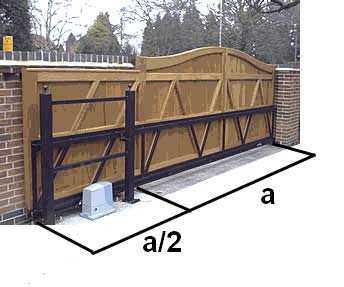

Особая конструкция позволяет монтировать откатные ворота в проемы шириной до 7,5м и высотой до 3м.

Наличие свободного места для полотна ворот – это 1,6 ширины проёма в сторону отката. Направление отката панели – при взгляде изнутри участка это будет влево или вправо.





ДИЗАЙН РАЗДВИЖНЫХ ВОРОТ

1. Заполнение из сэндвич-панелей и алюминиевого профиля производства Alutech (Беларуссия), Doorhan (Россия).

Дизайн полотна



Виды сэндвич-панелей



Типы поверхности сэндвич-панелей



Цвет сэндвич-панелей

Наружная поверхность:



Внутренняя поверхность - белый RAL9003.


Цвет алюминиевых профилей

Белый (RAL 9003), коричневый (RAL 8014), синий (RAL 5005), зеленый (RAL 6005), бордо (RAL 3005), серебро (RAL 9006), серый (RAL 7004).

2. Заполнение из профильного листа

Ворота с обшивкой профлистом наиболее практичные, экономичные и распространенные.

Сварная рама изготавливается из стальных квадратных труб различного сечения 60х30мм или 60х40мм, с дополнительным внутренним усилением рамы трубой 20х20 мм.

По желанию заказчика ворота могут изготавливаться из трубы большего сечения.

Профлист крепится к раме ворот с одой или с двух сторон с помощью саморезов, таким образом, что ворота защищены от попадания внутрь осадков и грязи.

Профилированный лист марки С-8 (глубина волны 8мм) Профилированный лист марки МП-20 (глубина волны 20мм)

Цвет профлиста



3. Заполнение из сетчатых панелей Doorhan (Россия), GrandLine(Россия)

Виды панелей
  Толщина прутка, мм Размер ячейки (Ш х В), мм
Velli Standard 4/5 50 х 150/200
Velli Special 5 100 x 25
Velli Strong 6/5/6 50 x 200



Цвет





4. Заполнение из профильной трубы различного сечения, металлического прутка. Глухие и решетчатые. Собственное производство.

 Откатные ворота могут быть выполнены следующим образом:

- заполнение ворот решеткой из прутка или профильной трубы;

- заполнение из стального прокатного листа или профлиста с обрешеткой из профильной трубы;

- одно или двусторонняя обшивка рамы ворот профлистом (глухие ворота) с элементами ковки;

- кованые ворота, исполняются по индивидуальным эскизам.



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

При необходимости откатные ворота могут быть оснащены автоматикой ведущих производителей AN-Motors (Беларуссия), Doorhan (Россия), FAAC (Италия), Nice (Италия), Marantec (Германия), GFA (Германия), Came (Италия). Привод откатных ворот является мощным, неприхотливым и рассчитан на продолжительную работу.

Электроприводы, которые представляет наша компания, отвечают всем стандартам качества и отлично подходят для погодных условий нашего региона, способны выдержать температурные перепады и различные уровни влажности.

sibkluch.ru

Ворота откатные механические. Цена на конструкции

Консольные или как их еще называют откатные ворота, станут хорошим вариантом в местах, где ими не так часто приходится пользоваться. Либо же простота и доступность стоит на первом месте. Ведь если от любых автоматических ворот откинуть стоимость электроприводов и их сопутствующих элементов, то можно получить значительную скидку, но при этом качественные ворота откатные механические, цена их, конечно же, будет на порядок ниже, но качество и надежность при этом не пострадают.

Вот примерный список компаний, куда можно обратиться.


Компания «Новый забор»

Адрес: г. Москва, проспект Пролетарский, 3, оф.14

Т. 8 (495) 51 81 105

Э. почта: [email protected]

Сайт: www.new-zabor.ru

Ширина(мм)

Высота(мм)

3000

3500

4000

4500

1900

59500р.

61500р.

66500р.

71500р.

2000

61000р.

63000р.

68000р.

73000р.

2100

62500р.

64500р.

69500р.

74500р.

2300

64500р.

67000р.

72500р.

77500р.


Компания «Zavod Zaborov»

Адрес: г. Москва, улица Щербаковская, д.3,12 э-ж, оф.1213

Тел.: +7(495) 53 27 481

Эл. почта: [email protected]

Сайт: zavodzaborov.ru

Ширина(мм)

Высота(мм)

3000

3500

4000

4500

1800

60065р.

62128р.

64096р.

66210р.

2000

61189р.

63353р.

65061р.

67320р.

2100

62380р.

64290р.

66100р.

68900р.

2300

64150р.

66340р.

68165р.

71035р.


Компания «Автоматические ворота Соло»

Адрес: г.Москва,проспект Ленинградский, 80, корп. 5, оф.417, 4 э-ж.

Т. (495) 92 13 036, (495) 22 93 624

Эл. почта: [email protected]

Ширина(мм)

Высота(мм)

3000

3500

4000

4500

1800

45485р.

47608р.

49731р.

51236р.

2000

48081р.

52081р.

56080р.

63809р.

2100

49981р.

53506р.

58113р.

73928р.

2300

51718р.

56158р.

60887р.

75747р.

Внимание! В таблицах указана средняя стоимость на откатные ворота. Для расчета конкретной сумы на необходимую модель конструкции свяжитесь с представителем компании.

Вконтакте

Facebook

Twitter

Google+

abgate.ru

Ворота откатные своими руками (57 фото): виды, особенности устройства и монтажа

Содержание

Стильные откатные ворота

Откатные ворота — самый удобный и востребованный вид ворот

Откатные ворота в стиле хай-тек

Несмотря на то, что откатные ворота своими руками изготовить значительно сложнее, чем более привычные распашные, и стоят они дороже, все большее число владельцев загородной недвижимости выбирают именно их для организации въезда на участок. Их важное преимущество – экономия места, нет необходимости создавать перед воротами площадку для раскрытия створок, а, значит, можно более эффективно использовать пространство, особенно на небольшом участке.

На сегодняшний день откатные ворота на пике популярности

Откатные ворота очень надежные, удобные и долговечные

Кроме того, нет необходимости после снегопада расчищать эту площадку, чтобы открыть створки ворот. Откатные ворота – более надежные, они имеют лучшую взломостойкость и ветроустойчивость. И еще один важный плюс – откатные ворота с электроприводом смонтировать значительно проще, автоматика для них проще по конструкции, дешевле и надежнее.

Кованые откатные ворота

Откатные ворота: основные виды

Существует три вида откатных ворот. Особенности конструкции, их достоинства и недостатки рассмотрим ниже.

Откатные ворота бывают как автоматические, так и с ручным приводом

Красивые откатные ворота подчеркнут стиль вашего имения

Подвесные ворота

Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).

Рис. 1. Схема устройства подвесных ворот

К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки

Подвесные ворота

Ворота рельсового типа

Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).

Рис. 2. Схема откатных ворот по рельсу

Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы. Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.

Откатные ворота рельсового типа

Прекрасные откатные ворота с декоративными коваными элементами

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Установка откатных ворот

Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:

  • откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым. При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )

Рис. 6. Размещение консольных ворот

  • любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
  • калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
  • если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели

Потрясающие металлические откатные ворота

Совет! Готовый комплект для откатных ворот (рис.7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.

Рис.7. Комплектующие для откатных ворот

Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.

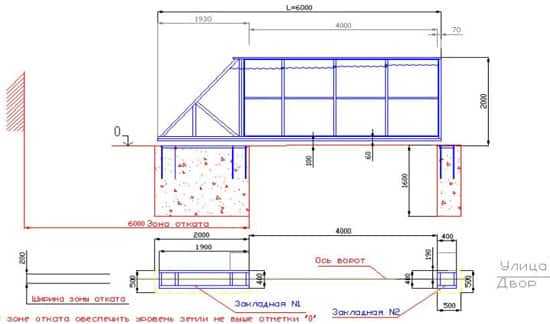

Рис. 8. Чертеж для изготовления консольных откатных ворот

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

  • глубина – 1 м (на глубину промерзания грунта)
  • ширина – 30-40 см
  • длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т.д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

Откатные ворота из нержавеющей стали

Монтаж механизма

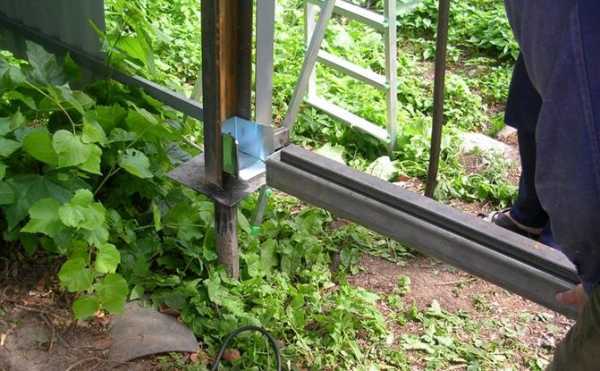

К монтажу механизма откатных ворот приступают, убедившись в том, что фундамент полностью застыл. Чтобы точно установить роликовые тележки (не допустить их смещения), на швеллер их закрепляют боковой частью, а потом накладывают на них направляющий рельс. После этого полотно выставляют как вдоль линии забора, так и по уровню, по окончанию – прихватывают сваркой.

Монтаж откатных ворот в большинстве случаев можно выполнить своими руками

После этого на несущих столбах закрепляют улавливатели ворот (верхний (рис.11) и нижний (рис.12), для чего ворота необходимо выкатить до полного закрытия. Нижний улавливатель позволяет частично снять нагрузку с роликового блока и тем самым увеличить срок его эксплуатации, а верхний – не позволяет воротам раскачиваться при ветровой нагрузке. Вверху крепят поддерживающие ролики (рис. 13) – они позволяют сохранять вертикальность полотна, тем самым делая движение мягче и проще.

Рис. 11. Верхний улавливатель ворот

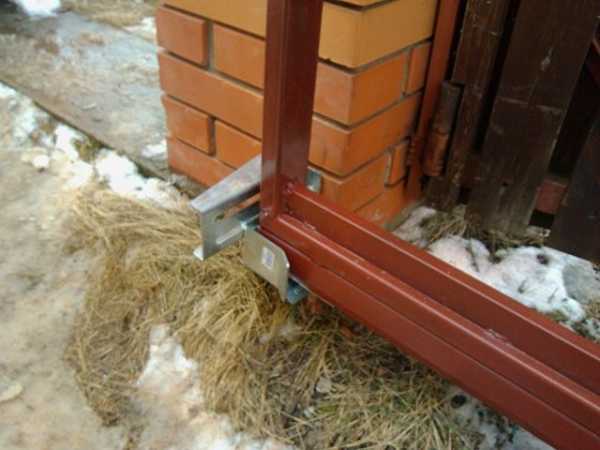

Рис. 12. Нижний улавливатель ворот

Рис. 13. Поддерживающие ролики.

Откатные ворота своими руками – последовательность операций и рекомендации профессионалов смотрите на видео:

Ворота откатные своими руками — фото

happymodern.ru
