Обзор правильного устройства стен для каркасного дома

Строительство каркасного дома — популярная технология для зимних или летних дачных домов. Эту технологию отличает простота, бюджетная стоимость, экономичность, сравнительная легкость сборки, возможность быстрого выполнения всех работ. Важно спроектировать и рассчитать трудоемкость работ, количество материалов с учетом климата и индивидуального бюджета.

В основе каркасного дома — стены, их правильная конструкция является одним из факторов успешного строительства. Каркасные дома могут быть возведены своими руками.

Будете ли вы сами заниматься выполнением работ или предпочтете обратиться к подрядчикам – знания о правильном устройстве стены каркасного дома будут полезными, позволят рассчитать стоимость работ, определить количество необходимых материалов и выбрать лучший вариант.

Для строительства своими руками требуется много свободного времени: люди с полной занятостью не смогут оперативно справиться с объемом работ.

Устройство стены каркасного дома (пирог)

Содержание статьи

Каркасный дом основан на жесткой конструкции, в которой вертикальные стойки соединяются горизонтальными перемычками.

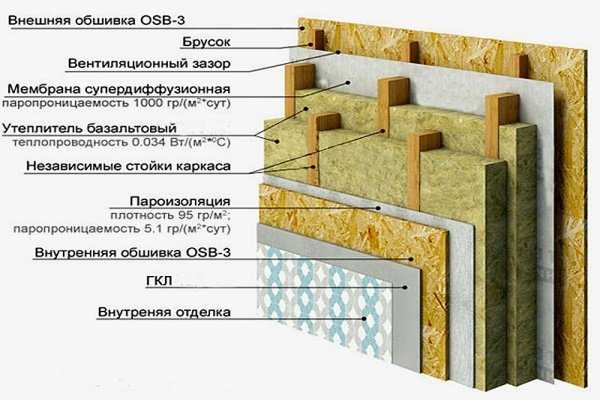

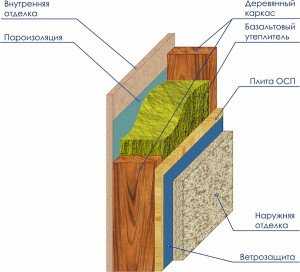

Устройство стены каркасного дома (пирог)

В свободные ячейки помещается утеплитель, потом происходит отделка поверхности стен изнутри и снаружи. Каркас устанавливается непосредственно на фундамент, но в ходе строительства нужно сначала собрать каждую стену, как отдельную раму, на ровном участке рядом с фундаментом. Стены каркасного дома образуют своеобразный «пирог», собранный по строгим правилам.

  • Расчет толщины стен проводятс учетом особенностей климата и предназначения строения;
  • При выборе утеплителя важно достичь хорошей звукоизоляции, а также теплоизоляции, при этом рассчитать его количество и оптимальную стоимость;
  • Утеплитель важно защитить от увлажнения и других неблагоприятных воздействий при помощи специальных плёнок;
  • Правильная технология укладки утеплителя предотвратит потери тепла, для экономии энергии также необходимы расчет и планирование.

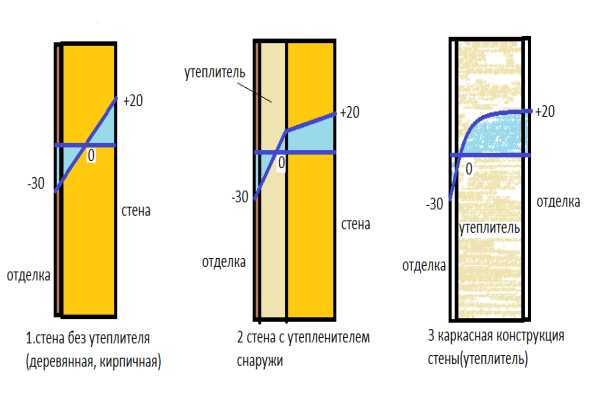

Толщина стен и климат региона

Строители стремятся снизить стоимость отопления благодаря лучшему утеплению здания. Расчёт размеров стен и подбор утеплителя — залог успеха.

Расчёт размеров стен и подбор утеплителя

Для этого стойки каркаса нужно выполнить из бруса толщиной от 200 мм. Допускается также перекрестный каркас, сбитый из брусков размером 50х50 мм.

Расчет толщины стен зависит от климата: в теплых районах, с жарким летом и мягкой зимой, толщина стен может быть уменьшена.

Расчет показателей для дачного домика, который посещается только в летнее время, будет простым: достаточно толщины стен в 40 мм, а для каркаса подойдет обрезная доска шириной около 15 см, называемая «сороковкой».

Утепление, пароизоляция и гидроизоляция

Как утеплители используются пенопласт, минеральная вата, а также эковата и полиуретан. Пенопласт относится к числу самых дешевых материалов, но он хрупок, недостаточен в плане звукоизоляции, горюч, может быть поврежден грызунами. Популярна в современной практике минеральная вата.

Утепление каркасного дома эковатой

Эковата и пенополиуретан достаточно дороги, но обладают лучшими защитными свойствами, их применение позволит не беспокоиться о пароизоляции, но в процессе строительства потребует специального оборудования для их нанесения.

Поскольку поверхность каркасного дома, как правило, для жесткости и прочности, во время строительства обшивается листами фанеры или ДСП, утеплитель можно крепить прямо к этим листам. Большое значение имеет расчет количества материалов: рекомендуется применять двойной слой утеплителя. Листы минваты и материал обшивки разделяются ветрозащитной плёнкой. Утеплитель прикрепляется специальным клеем, более прочная фиксация может быть достигнута при помощи тарельчатых дюбелей.

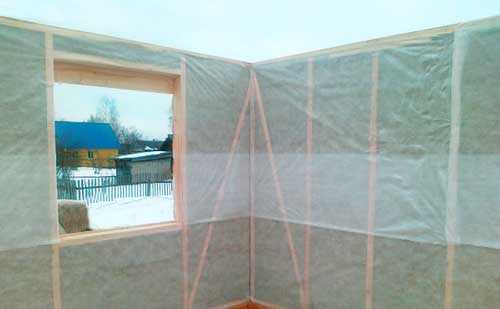

Для внешней защиты стенового «пирога» необходима пароизоляция внутри здания и его гидроизоляция с внешней стороны.

Пароизоляция внутри здания и его гидроизоляция с внешней стороны

Пароизоляция необходима, чтобы избежать конденсации влажных паров внутри стен и их попадания в утеплитель. При проникновении влаги, минеральная вата значительно потеряет свои теплоизоляционные качества, и потребуются большие энергозатраты на дополнительный обогрев строения. Плёнку для гидроизоляции укладывают снаружи, со стороны фасада, это позволяет защитить конструкцию стен от ветра и осадков. Для пароизоляции используют фольгированные материалы, например, пенофол, для гидроизоляции потребуется пергамин, возможно применение мембранных досок. Такие доски в ходе строительства крепятся строительным степлером внахлест, а узлы нужно тщательно проклеить на стыках специальной лентой.

Внешняя облицовка

Виниловый сайдинг

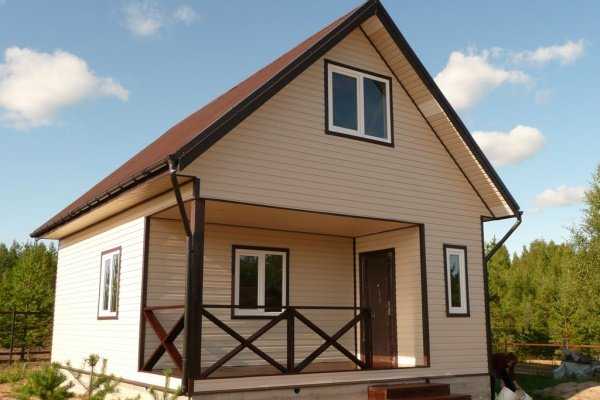

В дачных домиках применяется виниловый сайдинг.

Виниловый сайдинг

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов,  отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

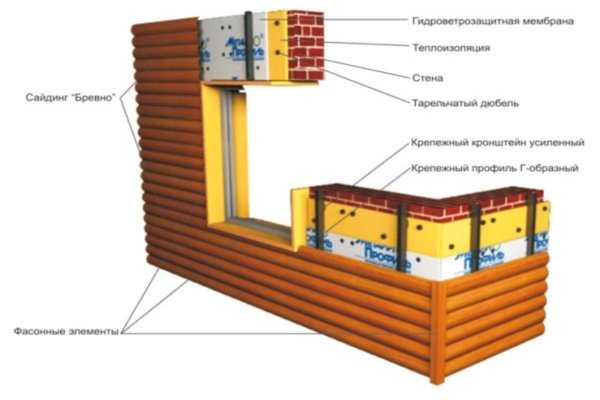

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном — создается образ сказочной избушки.

Металлический сайдинг

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

Блокхаус и вагонка

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

Блокхаус и вагонка

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Схема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель. Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем.

Кирпич

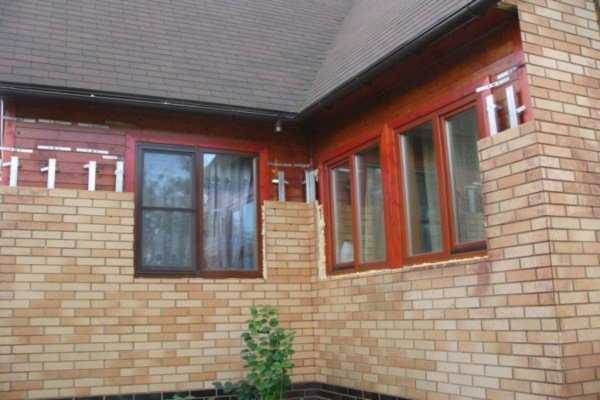

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

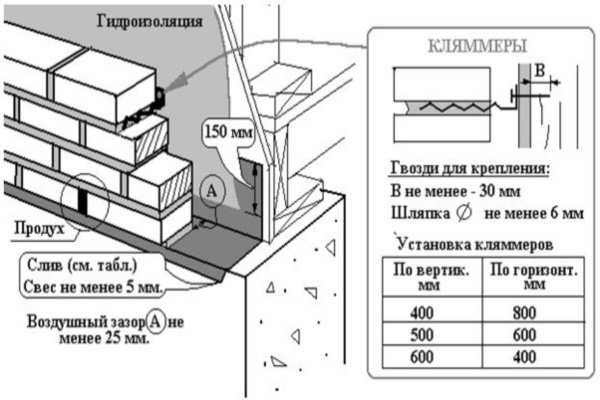

Схема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Плиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Штукатурка стен

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

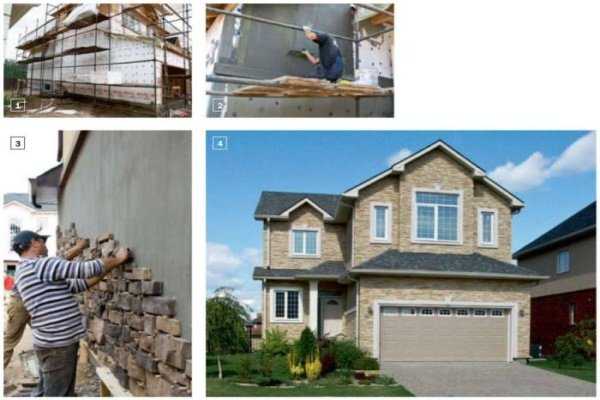

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Обшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

Термопанели

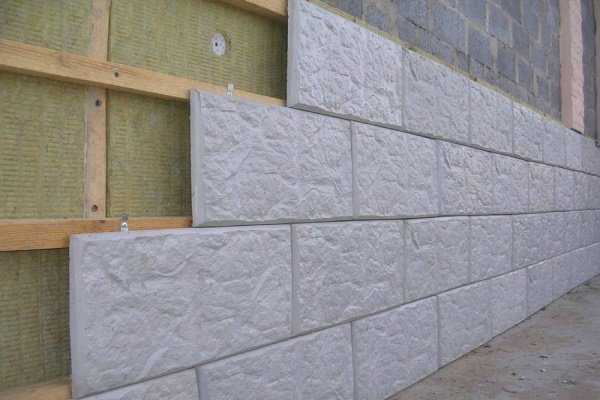

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Обшивка фасада деревянных домов термопанелями

Необходимо точно рассчитать прочность фундамента на устойчивость к дополнительным нагрузкам. Для облицовки крепятся дополнительные крепежи, на них устанавливают утеплитель, затем стены облицовывают клинкерными плитками.

Внутренняя отделка

Для внутренней отделки применяют вагонку, древоволокнистые плиты, возможен гипсокартон, но он не выносит температур ниже нуля.

Отделка вагонконкой

Применять его для работ по отделке летних домиков, отопление которых зимой не планируется — нельзя.

Как видно, каркасная технология строительства оптимально сочетает качество и стоимость. Устройство стен каркасного дома отлично подходит для качественного утепления жилого помещения.

Необходимо тщательно спроектировать каркасный дом, выполнить точный расчёт работ для долговечности и надежности дома.

Данная технология отличается простотой работ и позволит обеспечить невысокую их стоимость.

Видео

В этом видео вы можете узнать много интересного и нового о том, как избежать ошибок и построить правильные каркасные стены.

fastbuildings.ru

Каркасно-щитовой дом своими руками. Монтаж стен без спецтехники.

Каркасно-щитовой дом выбирают благодаря его относительной дешевизне, скорости возведения и возможности заселения сразу же после постройки. Ведь отделка стен не требуется, достаточно подключить коммуникации и можно начинать жить. При этом, чтобы построить дом из СИП-панелей, спецтехника не нужна. Обойтись можно своими силами.

Каркасный дом точно также собирается на месте из готовых элементов. На стройплощадку доставляются все необходимые стройматериалы, достаточно их собрать, как конструктор.

Но, чтобы еще больше удешевить строительство такого дома, каркасно-щитовые элементы можно изготовить самостоятельно. Конечно, для этого понадобятся отменные строительные навыки, ведь малейшая ошибка в измерениях способна привести к перекосу всего здания.

Правильное устройство фундамента – залог надежности всей постройки

С чего начинается строительство дома? Конечно же, с устройства фундамента! Но как выбрать оптимальный фундамент для своего дома, чтобы и надежность постройки не пострадала, и не переплачивать лишнего?

Типы фундаментов – их преимущества и недостатки

Итак, вариантов фундаментов всего три, все остальные – их вариации:

  • ленточный;
  • столбчатый;
  • свайный или свайно-винтовой.

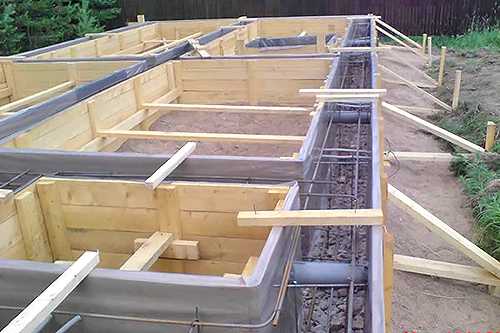

Ленточный фундамент требует выборки грунта на глубину ниже промерзания, что обезопасит его от сезонного пучения и проседания.

Для тяжелых зданий это оптимальный вариант, к тому же свой подвал никогда лишним не будет. Но это и самый дорогостоящий вариант, ведь придется позаботиться о правильной гидроизоляции, а количество залитого бетона прямо пропорционально глубине фундамента.

Столбчатый фундамент самый экономный и простой для устройства своими руками. С ним справится даже начинающий строитель без использования сложной и дорогостоящей техники. Для непучинистых и слабопучинистых грунтов и легких построек подходят мелкозаглубленные фундаменты.

В противном же случае глубина фундамента тоже должна быть ниже уровня промерзания грунта.

Фундамент на сваях является универсальным вариантом. Не нужна ровная площадка – по уровню выставляются сами сваи. Дом можно поставить даже на склоне, что существенно сокращает затраты на строительство. Но для забивания или вкручивания свай придется использовать специальную технику.

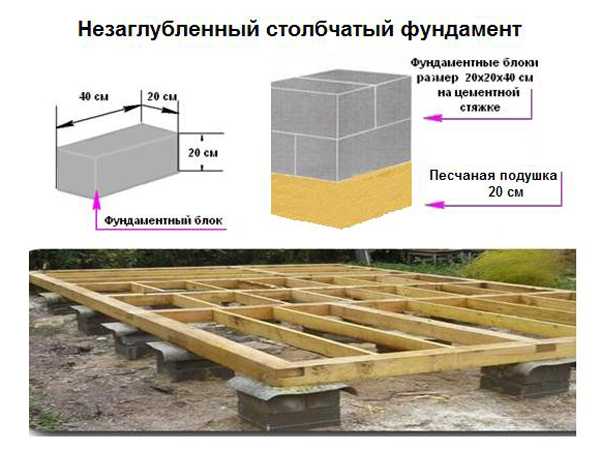

Устройство столбчатого фундамента – как не совершить непростительных ошибок

Итак, выбор пал на самый простой и экономный вариант фундамента – столбчатый. Но тут важно не продешевить, иначе в дальнейшем ошибки будет очень сложно исправить. Например, ни в коем случае нельзя ставить столбы просто на бетонную площадку!

Всего за сезон такой «фундамент» неравномерно уйдет в землю, перекосив весь дом.

Этапы устройства фундамента:

  1. Разметка участка – обязательный этап. Место под столбы размечается колышками с натянутым между ними шнуром. Все углы обязательно выверяются, хотя отклонение в один-два градуса можно в дальнейшем сгладить нижней обвязкой.
  2. Для незаглубленного фундамента, способного выдержать вес одноэтажного каркасного дома на непучинистом грунте, достаточно сделать углубления высотой 20 см – для песчаной подушки. Песок после засыпания тщательно трамбуется и проливается водой. Если песок просел, нужно досыпать его до нужного уровня, опять пролить у трамбовать. Для большей надежности под песчаную подушку можно уложить еще 15-сантиметровый слой гравия.
  3. На песок устанавливаются бетонные блоки и выравниваются по уровню. Скрепляются блоки цементным раствором. После схватывания раствора можно крепить ростверк.

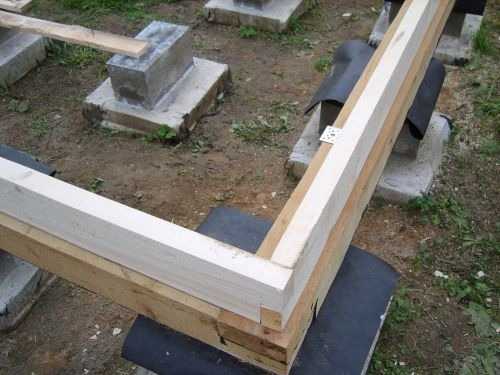

Распространенная ошибка – укладка бруса ростверка на столбы без правильной гидроизоляции.

Даже брус из лиственницы в таких условиях начнет гнить. В обязательном порядке под дерево укладывается рубероид в несколько слоев.

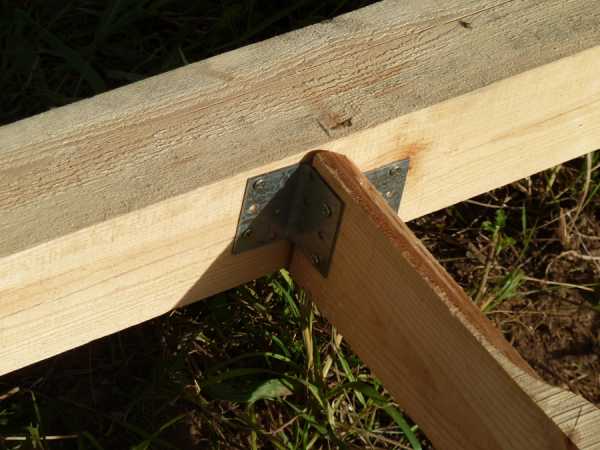

Согласно СНиПам, к фундаменту опорную доску ростверка нужно крепить анкерами диаметром от 12 мм. Для этого анкеры предварительно вмуровываются в столбы, а в досках просверливаются отверстия нужного диаметра. Чтобы деревянный ростверк не гнил, анкерные болты обрабатываются битумом вместе со столбами фундамента.

Укладка и утепление пола – о чем нужно знать

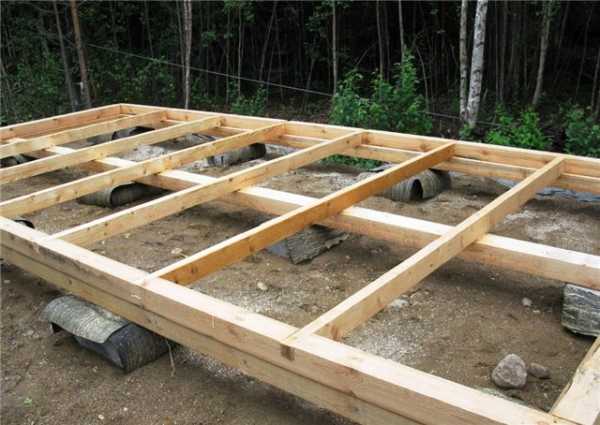

На ростверк монтируется нижняя обвязка. Лаги пола укладываются на опорные бруски и могут быть врезаны в брус обвязки или же крепиться к нему металлическими уголками с внутренней стороны.

Без цокольного этажа утеплению пола нужно уделить особое внимание, иначе задуваемый из подпола холодный воздух будет существенно ухудшать жилищные условия. А чтобы утеплитель прослужил долго, его нужно хорошо изолировать от попадания влаги.

Как не спутать гидроизоляцию с пароизоляцией и к чему это приведет

Гидроизоляционная пленка водо- и паронепроницаема с обеих сторон. Именно поэтому считается, что она должна находиться с наружной стороны и защищать утеплитель от воздействия внешней среды. Но в таком случае излишки влаги будут конденсироваться в утеплителе, ухудшая его свойства. Оптимальный выход – паропроницаемая ветроизоляция, не пропускающая влагу снаружи, но испаряющая ее изнутри.

Пароизоляция же защищает утеплитель от попадания паров, образующихся внутри здания. Она должна быть уложена с внутренней стороны вплотную к утеплителю. Но в случае с полом все не так однозначно, ведь вниз вода испаряться не будет, оседая как раз на уложенной на утеплитель пароизоляции.

Именно поэтому на пол поверх утеплителя пароизоляция укладывается с обязательным вентиляционным зазором между утеплителем и досками пола, позволяющим влаге испаряться.

Выбор утеплителя и технология укладки

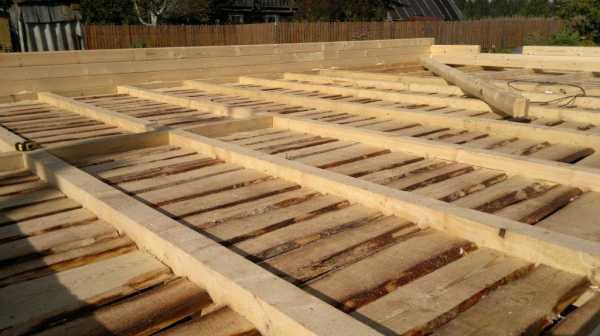

Утеплитель укладывается на доски чернового пола. Они, в свою очередь, стелются попрек лаг на прикрепленные черепные бруски.

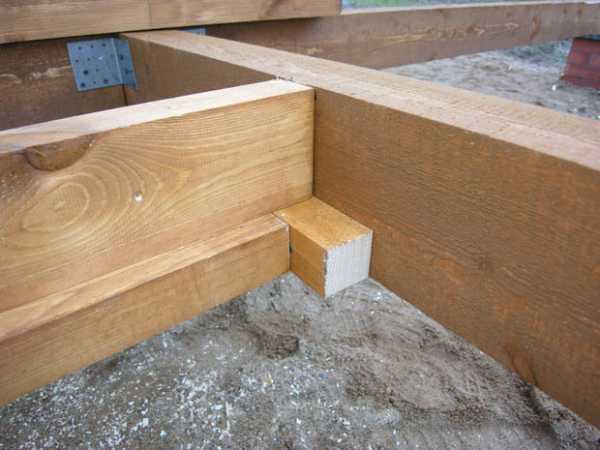

Черепной брусок прибивается или прикручивается саморезами по низу лаг.

Если же планируется использовать насыпной утеплитель, вместо необрезных досок для чернового пола можно использовать листы ОСБ.

Но как же выбрать утеплитель? Конечно, основным критерием всегда будет цена и доступность в конкретном регионе. Если же выбор довольно разнообразен, можно сравнить преимущества и недостатки самых популярных из них:

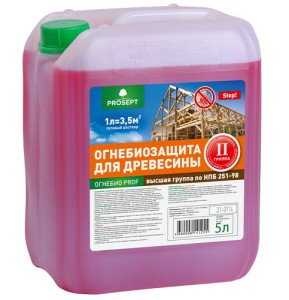

  • опилки – натуральный и зачастую дешевый утеплитель, но требующий антисептической обработки и слеживающийся со временем;
  • керамзит – натуральный и в некоторых областях дешевый утеплитель, но тяжелый и гигроскопичный;
  • вермикулит – натуральный теплоемкий материал, не удерживающий влагу, но все же достаточно тяжелый;
  • эковата – состоит из вторсырья, не содержит вредных добавок, но также слеживается со временем;
  • минеральные утеплители – гигроскопичны, что требует повышенного внимания к гидроизоляции, но просты в укладке;
  • пенопласт – негигроскопичный и очень легкий материал, но практически воздухонепроницаем, что не позволяет создать «дышащую» атмосферу в доме.

Монтаж стен каркасно-щитового дома без спецтехники

Если при строительстве кирпичного дома рука не поднимется настилать пол до возведения стен и крыши, скорость строительства каркасно-щитового дома позволяет устанавливать стеновые панели на уже готовый пол.

Главное, угадать с погодой и не начать строиться в сезон дождей.

Сборка щитов своими руками

Каркасный дом можно строить двумя способами – обшивать и утеплять уже готовый каркас или же сначала собирать отдельные элементы и лишь затем их устанавливать. Первый способ подойдет для небольших строений – веранд, закрытых беседок и пристроек. Если же предусмотрено масштабное строительство, бывает гораздо проще собрать дом из заранее подготовленных стен.

Для этого нужно:

  1. Сделать замеры внешних стен, разметить на плане расположение оконных и дверных проемов. Довольно удобно подготовить детальную развертку.
  2. Начать собирать каркас одной из стен. Внешняя сторона обшивается листами ОСБ, внутренняя остается открытой – уже после возведения дома можно будет делать утепление и прокладывать коммуникации.
  3. В каркасе обязательно предусмотреть укосины! Без них дом сможет раскачать даже хрупкая девушка, не говоря о сильном порывчатом ветре.

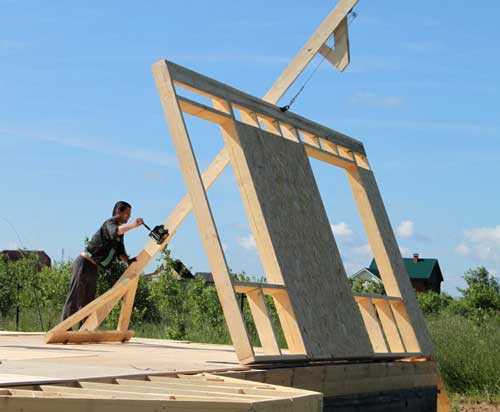

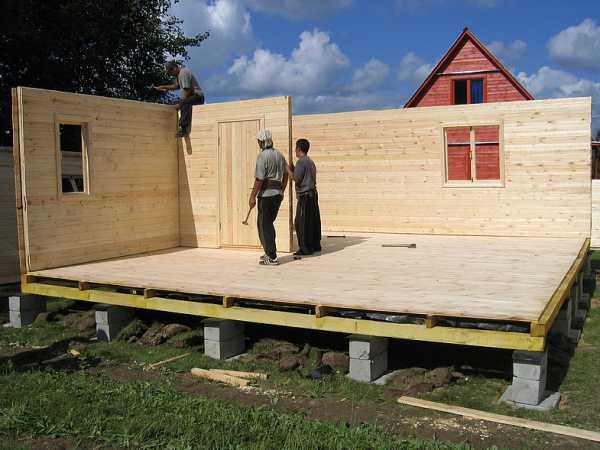

Установка стен на нижнюю обвязку

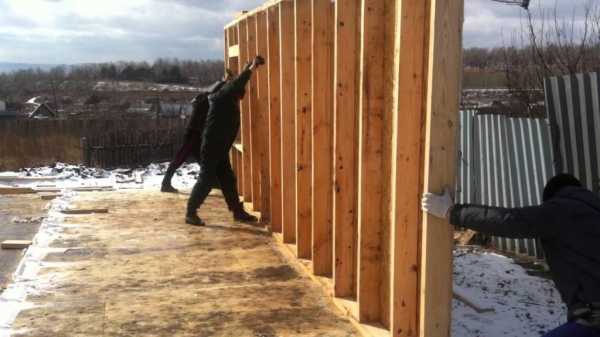

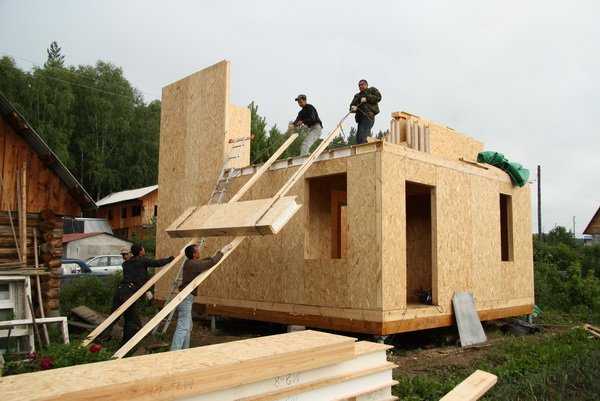

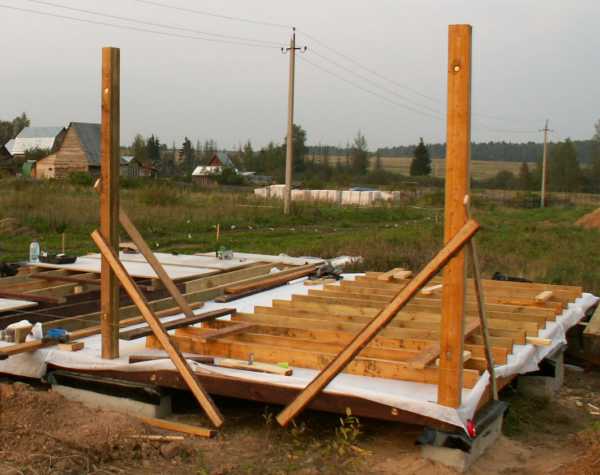

Готовые рамы поднимаются и прикручиваются к балкам нижней обвязки. Сначала устанавливаются две противоположные стены, потом уже оставшиеся. Обойтись можно своими силами, главное, привлечь побольше помощников.

Чтобы стены не начали заваливаться, заранее предусматриваются внешние балки-ограничители, а уже установленные вертикально стены дополнительно фиксируются временными упорами.

После этого можно начать собирать внутренние перегородки.

Для наглядности на видео показана сборка стен каркасного дома и их поочередная установка:

Кровля щитового дома

Для придания жесткости постройке поднятые и скрепленные между собой стены дополнительно соединяются верхней обвязкой.

Важно не забывать, что балки верхней обвязки должны перекрывать места соединения и углы стыка – в противном случае возможно расшатывание всей конструкции в дальнейшем. И уже на верхнюю обвязку можно устанавливать стропильную систему и стелить кровельное покрытие.

Выбор кровельного материала

Для каркасного дома следует выбирать легкие материалы – это позволит не усиливать каркас стен и фундамент, что существенно снизит стоимость строительства. Так, каркасно-щитовые дома отлично смотрятся с:

  • металлочерепицей;

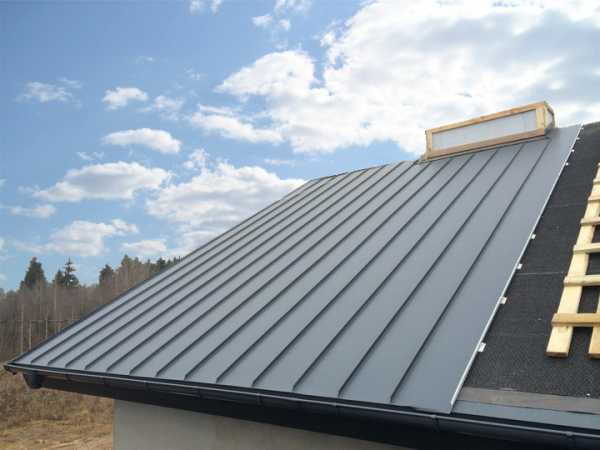

  • фальцевой кровлей;
  • профнастилом;
  • битумной черепицей;
  • еврошифером.

Металлочерепица и профнастил достаточно просты в монтаже, но довольно шумны во время дождя. И если в доме благодаря хорошему слою утеплителя это практически незаметно, то находиться, например, в примыкающей беседке во время летнего ливня не очень комфортно. Фальцевая кровля одна из самых надежных, но довольно сложна в монтаже.

А так как она тоже собирается из металлических элементов, недостатки у нее такие же, как и у предыдущих вариантов.

Битумная черепица, ее еще называют мягкой, выглядит очень привлекательно, но требует сплошной обрешетки. С монтажом справится даже неспециалист, но труд это довольно кропотливый.

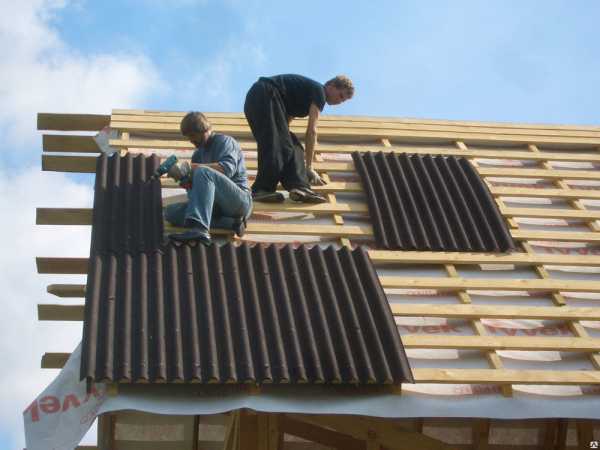

А вот еврошифер может стать отличным вариантом для кровли каркасного дома. Он легкий и прочный, укладывается листами, не требует особых навыков при монтаже и может крепиться на разреженную обрешетку.

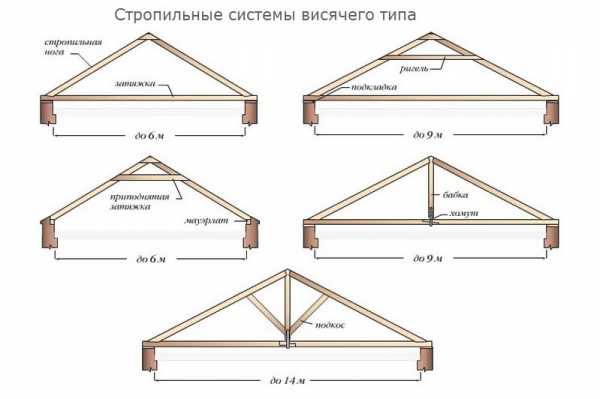

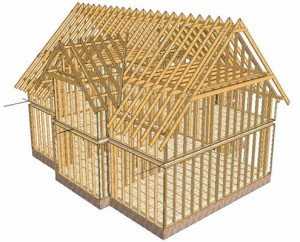

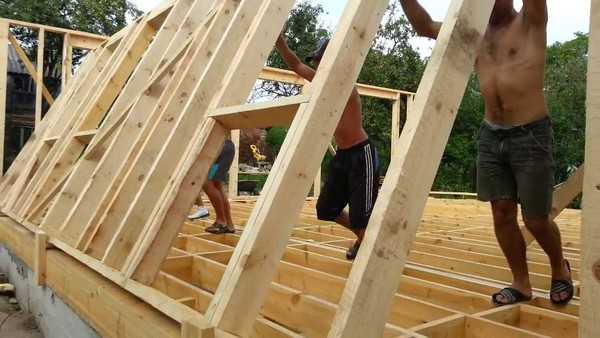

Монтаж стропильной системы двускатной крыши

Есть два варианта сбора стропильных опор – непосредственно на стене, если готово межэтажное перекрытие, или же на земле с последующим поднятием их наверх. Последний вариант пригодится, если межэтажного перекрытия еще нет.

Что нужно знать при монтаже стропильной системы:

  1. Шаг установки стропил – от 0,8 до 1,5 м. Лучше всего устанавливать стропила на опорные стойки стен и подбирать шаг в соответствии с ними.
  2. Ригель – важный элемент стропильной конструкции, он обеспечивает необходимую жесткость кровли.
  3. Если предусмотрена «открытая» крыша с приподнятой затяжкой, стропильные ноги крепятся не к стене здания, а к мауэрлату.
  4. Сначала монтируются две крайние стропильные стойки и фиксируются временными опорами. Очень важно установить их строго вертикально, для чего можно использовать уровень или отвес.
  5. Между установленными стропилами натягивается шнур – в самой верхней точке (там, где конек) и в самой нижней (лежащей на стене). По ним и будут устанавливаться все остальные стропила.

Утеплять крышу нужно лишь в случае устройства там жилого помещения. В противном случае будет достаточно хорошо утеплить пол чердака. Но если мансарда планируется жилой, пол не утепляется.

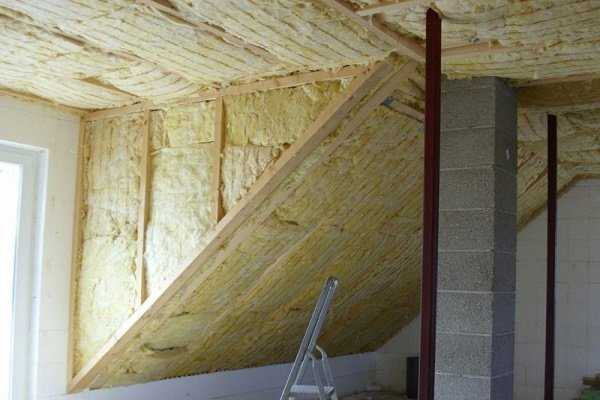

Укладывать утеплитель в подкровельное пространство можно с внешней стороны, если кровельное покрытие еще не уложено, или с внутренней. Первый вариант в некотором роде проще – утеплитель не нужно поднимать над собой. Но балансировать на крыше довольно сложно, поэтому выбор тут исключительно индивидуальный.

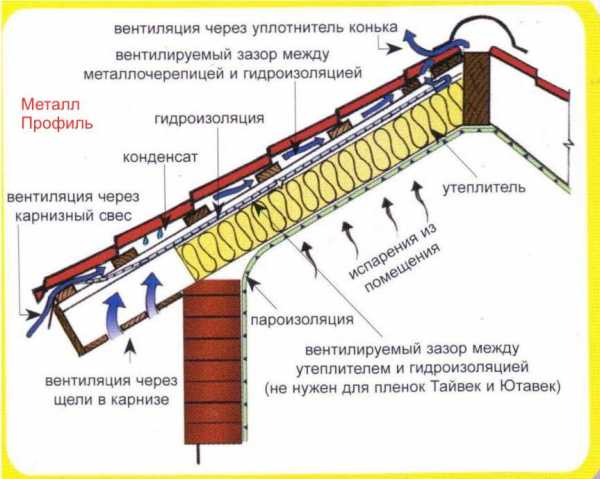

Очень важно сделать правильный кровельный пирог.

При недостаточной вентиляции под кровельным покрытием конденсат не будет испаряться, а начнет оседать и, как результат, будут разрушаться элементы крыши. Поэтому в обязательном порядке оставляют вентиляционный зазор между гидроизоляцией и кровлей. Сама гидроизоляция тоже укладывается не всегда вплотную к утеплителю – тут нужно следовать рекомендациям производителя. Изнутри же утеплитель защищает слой пароизоляции.

Необходимо не забывать проклеивать стыки и места проколов изолирующей пленки специальной бутилкаучуковой лентой. Она обеспечивает необходимую герметичность, что существенно продлевает срок службы утеплителя.

Таким образом, постройка каркасно-щитового дома своими руками – работа хоть и сложная, но вполне по силам уверенному строителю. Если же необходимых навыков пока нет, лучше попробовать свои силы в постройке меньших масштабов. Например, беседка или гараж станут отличным началом!

Вам понравится

svoimirukami.lesstroy.net

Конструкция каркасных стен дома их секреты и недостатки: пирог и утеплитель +Фото

В настоящее время большинство застройщиков предпочитают строить каркасные дома. Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

Первые каркасные фехверковые дома

Каркасный дом – это легкая быстровозводимая конструкция, состоящая из жесткого каркаса, обшитого специальными панелями либо деревом.

Строительство каркасных домов началось более полувека назад. Данный метод строительства пришел к нам из Европы, ведь именно там наибольшая часть всех жилых домов оборудована каркасным способом. Подробно можете почитать про древние фахверковые дома — https://domsdelat.ru/steni/faxverkovye-doma.html)

Известная и недорогая технология строительства дома

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен. Благодаря такой особенности снижается их вес и дом можно устанавливать на облегченный фундамент.

Еще одним из положительных моментов при строительстве и монтаже каркасного дома является быстрая установка стеновых перегородок. Технология строения каркасных домов позволяет всего за пару месяцев возвести жилой объект. Во время строительства и монтажа стоит отметить, что деревянные каркасные стены не дают усадку, а это существенно облегчает дальнейшие работы. За счет упрощенной конструкции каркасных стен можно реализовать усложненную планировку вашего дома и его эксклюзивные детали.

Стены каркасного дома отлично скрывают основные коммуникации. Именно поэтому при стройке не будет необходимости в дополнительном монтаже специальных коробов или прочих подобных элементов коммуникаций.

Недостатки каркасных стен

Выбирая строительство каркасного дома, учитывайте их основной недостаток при неумелом монтаже – скопление влаги в полостях каркаса. Данная проблема возникает в толще утеплителя и может вызвать образование водяных паров и плесени, которые появляются в зимний период при отоплении помещения. А также возможно наличие неплотностей во внешней обшивке, через которые попадает мокрый снег или дождь.

Если внутри конструкции появилась влага — это может привести к разрушению всей конструкции. Поскольку утеплитель влажный, ухудшается и теплоизоляция каркасной стены. А мокрый материал — это благоприятная среда для появления плесени и грибков, которые поражают деревянную конструкцию и ее элементы.

Пароизоляция стен

Чтобы избежать такой проблемы, при строительстве каркасного дома и монтаже каркасных стен прокладывают дополнительную пароизоляцию и гидроизоляцию. Внешняя обшивка дома должна иметь вертикальные и горизонтальные перекрываемые стыки, выступающие элементы и детали стен, и обязательные устройства сливов.

Конструкция каркасных стен

Внешние каркасные стены состоят из следующих главных частей:

  • Наружная облицовка;
  • Несущая часть с теплоизоляцией;
  • Внутренняя облицовка с пароизоляцией.

Для каждой части стены существуют свои определенные функции:

  • Пароизоляция препятствует попаданию влаги во внутреннее пространство к теплоизоляции.
  • Несущая часть дает прочность и устойчивость всей стене.
  • Встроенная теплоизоляция сохраняет накопленное тепло в помещении.


Наружная обшивка дает защиту стенам каркасного помещения от попадания влаги.

Устройство каркаса стен

Основные типы каркасных стен

По своим конструкциям стены каркасных домов делятся:

  1. стены, изготовление которых происходит непосредственно на стройке;
  2. двойные внешние стеновые каркасные перегородки;
  3. модульные стеновые перегородки;
  4. стены, состоящие из мелкоразмерных панелей.

При строительстве и монтаже наружных стен, изготавливаемых на рабочей площадке, может получиться так, что толщина теплоизоляции будет немного больше, чем внутренняя полость каркасной деревянной стены. В таких случаях принято использовать дополнительный деревянный каркас либо плиту, которую ставят под наружную облицовку дома.

Конечно, блок можно установить и с наружной стороны деревянного каркаса. Вне зависимости от того, какой вариант вы выберете все слои должны быть жестко закреплены пластмассовыми гильзами, препятствующими образованию деформации изоляционной плиты. Стойки деревянного каркаса должны располагаться друг от друга не более чем на 600 мм.

Плюсы двойного каркаса стен

Если толщина изоляции выше 200 мм, принято использовать двойной каркас. Это позволяет уменьшить нагрузку на каркасную стену от веса устанавливаемых материалов. Все части стены соединяются между собой специальными металлическими креплениями либо твердыми волокнистыми плитами.

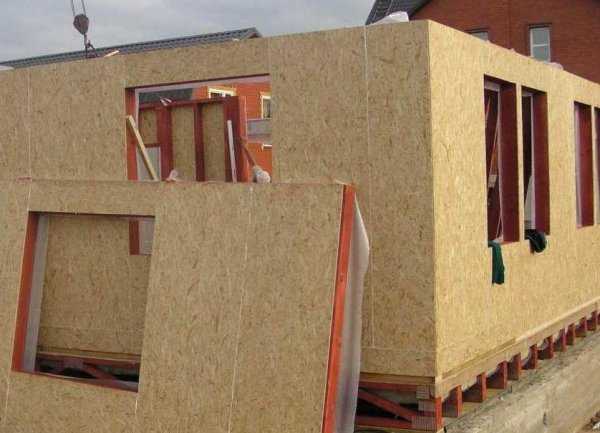

Стеновые блоки модульного типа представляют собой сложные трехслойные конструкции, которые обладают великолепными механическими и теплосберегающими характеристиками. Внешние слои панели выполняют из ориентированной стружечной плиты (OSB).

Для внутренней части блока используют специальный полиуретан, пенополистирол или минеральную вату. Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве пароизоляции проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

Установка стен каркасного дома

Установка стены в одиночку

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают антисептированные доски и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для окон и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой пароизоляции и гидроизоляции.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Утепление каркасного дома своими руками: пошаговая инструкция

В предыдущей статье я описывал пошаговую инструкцию по сборке каркасного дома своими руками. Теперь же, мы рассмотрим инструкцию о том, как правильно его утеплить и изолировать от ветра и влаги, чтобы в процессе эксплуатации, он долгое время оставался надежной защитой от морозов в холодное время года, а также спасал от изнывающей жары летом.

Я не буду здесь описывать какой утеплитель лучше для каркасного дома, это отдельная тема, и она подробно рассмотрена в другой статье.

Но стоит отметить, что около 80% от общего количества каркасных домов, утепляются минеральной ватой или утеплителями на ее основе. Учитывая это, данная пошаговая инструкция, в основном, будет основываться именно на таком утеплении.

  • Помимо минеральной ваты, существует еще несколько типов утеплителей, в той или иной степени пригодных для использования их в качестве теплоизоляции каркасных домов, таких как эковата, пенополистирол, керамзит и другие. Об отличиях в технологии их использования мы поговорим в конце статьи.
  • Утепление каркасного дома стекловатой происходит точно также, как и утеплителями на основе минеральной ваты, поэтому отдельно рассматривать этот вид утеплителя не будем.
  • Минеральная вата, по сравнению с другими типами утеплителей, наиболее универсальный материал. Ею утепляют не только каркасные дома, но и любые другие. В качестве утеплителя она используется практически везде в строительстве частных домов.

Важно знать, что при работе с минеральной ватой, особенно в помещении, необходимо использовать средства индивидуальной защиты, такие как перчатки, очки и респиратор. Контакт с кожей может обернуться сильным зудом, покраснениями, возникновению аллергических реакций.

В принципе, утепление всех частей каркасного дома мало чем отличаются друг от друга, но все же есть некоторые нюансы, поэтому необходимо рассмотреть отдельно каждую часть.

Технология утепления пола, во многом зависит от типа фундамента, но так как большинство каркасных домов, в настоящее время, строятся на свайно-винтовом фундаменте, от этого мы и будем отталкиваться при теплоизоляции пола.

  1. Утепление пола каркасного дома, независимо от типа утеплителя, начинается с гидроизоляции. По мимо гидроизоляционной мембраны, нам еще необходимо под лагами пола соорудить конструкцию, которая будет держать, как гидроизоляционный материал, так и сам утеплитель, как показано на схеме.
  2. Если дом расположен высоко, относительно земли, и под него можно подлезть, то сначала под лагами пола натягивается гидроизоляционная мембрана и крепится мебельным степлером. Напуск полос гидроизоляции должен быть максимально герметичен, чтобы из-под пола не сквозило. Какой стороной внутрь, а какой наружу набивается материал – узнавайте у производителя.
  3. Так же снизу, поверх гидроизоляции пробивается доска. Размер доски и шаг монтажа особого значения не имеет, но не более 40-50см, лишь бы этого было достаточно, чтобы листы или полосы минеральной ваты не проваливались. Иногда доску набивают плотно, без зазоров, это усиливает конструкцию пола. Вот что в итоге должно получится:
  4. В случае, если под дом подлезть нельзя, то под лаги сначала набивается доска, а затем изнутри каркасного дома на лаги крепится гидроизоляционная мембрана, как показано на фото.
  5. Когда основа для утеплителя готова, минеральная вата укладывается между лагами пола каркасного дома. Укладывать необходимо плотно, наличие пустот – не допускается. Режется минеральная вата острым ножом, можно использовать строительный, но всегда чуть больше необходимой длины, примерно на 1 см.
  6. Для удобства монтажа, расстояние между лагами выбирается заранее, в зависимости от утеплителя, в нашем случае, ширина плиты минеральной ваты – 60см. Это означает, что расстояние между лагами, в идеале, должно быть 58-59см.
  7. Толщина слоя утеплителя полностью зависит от региона, где строится каркасный дом, но в среднем составляет 15 см. Так же необходимо учитывать высоту лаг пола каркасного дома. Как правило, толщина всех слоев минеральной ваты, не превышает, а иногда даже немного меньше ширины доски или бруса, из которого они сделаны.
  8. Важным моментом в укладке минеральной ваты является то, что каждый слой, должен перекрывать стыки предыдущего, как показано на фото. Напуск должен быть не менее 15-20см.
  9. Поверх минеральной ваты, внутри каркасного дома на лаги, необходимо закрепить пароизоляционную мембрану. Она будет оберегать утеплитель от влаги изнутри, а также служить дополнительной ветрозащитой. Для того, чтобы она была герметично, стыки необходимо проклеить двусторонним скотчем, например.
  10. На пароизоляционную мембрану стелется фанера, OSB-плита, либо сшивается доска, которая будет основой для дальнейшей чистовой отделки.

Стоит отметить, что сама минеральная вата не является ветрозащитой, поэтому гидроизоляционную и пароизоляционную мембрану необходимо натягивать так, чтобы был напуск на стены, исключая попадание влаги и ветра между стеной и полом каркасного дома.

В каркасном доме, как и в любом другом, существует два вида стен – наружные, одна сторона которых располагается на улице, и внутренние, которые расположены полностью внутри дома. Так вот, утеплять необходимо и те и другие.

Стены каркасного дома можно утеплять как изнутри, так и снаружи, от этого используемые материалы и их количество не меняется. Мы рассмотрим утепление изнутри, снаружи делается все точно также, только немного в другой последовательности.

Утепление наружных стен дома

Стоит сразу отметить, что при обшивке каркасного дома снаружи и изнутри своими руками, используются различные материалы, они могут быть отличными от тех, которые я описываю в данной инструкции. Так же может отличаться порядок действий, но в целом, получается практически одно и тоже, как на схеме. Это примерная схема, допустим, вместо OSB-плит, с одной стороны можно пробить обрешетку рейками или доской толщиной 25мм. Доска, как правило, пробивается через определенное расстояние – около 40см между осями, но стоит помнить, что в этом случае, немного пострадает жесткость стен.

Процесс утепления стен минеральной ватой своими руками, практически идентичен теплоизоляции пола, и производится следующим образом:

  1. Снаружи каркас обшивается OSB-плитами, с зазорами между ними, указанными производителем, как правило, это 2-3мм. После монтажа, зазоры можно запенить. Вот так это выглядит изнутри дома:
  2. Затем, так же снаружи, натягивается гидроизоляционная мембрана, которая будет защищать минеральную вату, каркас дома, а также листы OSB от наружной влаги, поверх которой будут производиться наружные отделочные работы, такие как монтаж сайдинга, например. Некоторые производители делают гидроизоляционные материалы с самоклеющимися полосами, для того, чтобы стык был более плотным. Если таких полос нет, желательно проклеить стыки двусторонним скотчем.
  3. Изнутри каркасного дома между стойками каркаса, которые, если Вы все сделали правильно, расположены на расстоянии 58-59см друг от друга, плотно вставляются листы минеральной ваты.
  4. Лучше использовать минеральную вату плотностью не менее 35-50кг/м3. Менее плотный утеплитель, будет оседать или скатываться в низ, что повлечет за собой появление пустот и мостиков холода. Как правило, производители на упаковке пишут, для чего какой материал можно использовать.
  5. Также, как и с полом, слои минеральной ваты должны быть уложены так, чтобы перекрыть предыдущий стык листов, минимум на 15-20см. Общая толщина утепления зависит от климатического пояса, но среднее значение, также 15см.
  6. После того, как весь утеплитель в стены уложен, необходимо залить монтажной пеной все мелкие пустоты, образованные на стыках досок и брусьев.
  7. Обязательным условием утепления минеральной ватой, является то, что изнутри дома, поверх утеплителя, необходимо натянуть пароизоляционную мембрану, которая защитит утеплитель от влаги, исходящей изнутри дома. Поверх которой чаще всего набиваются такие же листы OSB, как и снаружи, но можно использовать и доску, рейки и подобные материалы, в зависимости от дальнейшей отделки. Важным моментом в монтаже пароизоляционной мембраны является то, чтобы на внутренних углах ее не перетянуть, и пароизоляция полностью повторяла угол каркаса. Иначе, в будущем, трудно будет прибивать обшивку на углах.

Стоит отметить, что всю эту процедуру можно производить наоборот, сначала натянуть пароизоляционную мембрану изнутри, затем внутренний обшивочный материал, а сам процесс утепления стен минеральной ватой производить снаружи.

Утепление внутренних стен каркасного дома

Отличительными особенностями утепления внутренних стен каркасного дома являются:

  1. Утепление внутренних стен каркасного дома производится, в большей степени, для звукоизоляции. Поэтому, если у Вас есть возможность, лучше будет использовать звукоизоляционный материал. Но это не значит, что обычная теплоизоляционная минеральная вата, или другие типы утеплителей не подойдут.
  2. К утеплению внутренних стен нет таких жестких требований, как к наружным, поэтому гидроизоляционные и пароизоляционные материалы, в принципе, не требуются.
  3. В остальном, утепление происходит идентично наружным стенам каркасного дома.

Если нет возможности, или к звукоизоляции внутренних перегородок не предъявляется жестких требований, достаточно будет использовать такой же утеплитель, как и для наружных стен. Толщина теплоизолирующего слоя может быть гораздо меньше.

Утепление потолка каркасного дома, практически ничем не отличается от других типов домов с деревянными перекрытиями, и является одним из наиболее ответственных моментов теплоизоляции всего дома в целом.

Теперь давайте рассмотрим пошагово, как правильно утеплить потолок каркасного дома минеральной ватой:

  1. Эту процедуру лучше производить тогда, когда еще не до конца собрана крыша, чтобы она не мешала плотной укладке утеплителя сверху на потолок.
  2. Изнутри дома, на потолочные балки натягивается пароизоляционный материал, на который набивается доска, толщиной 25 мм, фанера, или все те же листы OSB. Шаг между соседними досками выбирается из того, как будет отделываться потолок, но чаще всего около 40 см между осями досок.
  3. Теперь сверху укладывается минеральная вата, все по тем же правилам, как и везде, без пустот, плотно и перекрывая швы предыдущего слоя – минимум на 15-20см. Важным моментом является то, что утеплитель необходимо укладывать полностью на весь потолок, включая напуск на всю ширину стен.
  4. Если чердачное пространство холодное и не используется для постоянного проживания, мембранные пленки поверх утеплителя стелить нет необходимости. Можно сразу зашить доской или фанерой, для того, чтобы удобно было ходить по ним.
  5. Когда утеплить потолок каркасного дома сверху нет возможности, он утепляется изнутри помещения. Утеплитель, в данном случае, необходимо “подвязать”, чтобы он не падал. А после нашить пароизоляционный материал и доску или фанеру.

Так как теплый воздух имеет свойства подниматься вверх, при неправильном утеплении потолка или крыши, из дома будет уходить максимальное количество тепла.

Очень часто вместо потолка, а иногда и вместе с потолком, минеральной ватой утепляется и крыша каркасного дома. Это, как правило, делается в тех случаях, когда чердачное пространство жилое и отапливается.

Технология утепления практически не отличается от теплоизоляции потолка, за исключением того, что поверх утеплителя должен быть обязательно натянут гидроизоляционный материал, защищающий утеплитель от внешней агрессивной среды.

Вот так на схеме выглядит теплоизоляционный слой минеральной ваты на крыше каркасного дома:

Вот несколько особенностей, которые помогут облегчить процесс утепления своими руками:

  1. Крышу, также, как и потолок, удобнее утеплять снаружи, потому что монтаж минеральной ваты изнутри, во-первых, неудобен, ну а во-вторых, этот материал имеет свойства сыпаться на голову и лицо.
  2. После установки стропильной системы, снизу необходимо подшить пароизоляционный слой, на который так же, как и в случае с потолком, изнутри набить обшивочный материал, доску или фанеру.
  3. Теперь снаружи уложить листы утеплителя, придерживаясь все тех же правил, как и при утеплении других частей каркасного дома.
  4. Поверх утеплителя стелется гидроизоляционная мембрана, на которую уже набивается контробрешетка, обрешетка и кровельный материал.

Стоит отметить, что утеплять крышу можно и изнутри, если она полностью собрана. Но это гораздо неудобнее, потому что придется придумывать какие-то временные крепления, до натягивания пароизоляционного материала, чтобы утеплитель не вывалился.

Все подготовительные работы по теплоизоляции каркасного дома, независимо от типа утеплителя, ничем не отличаются. Отличия, да и то незначительные, в укладке самого утеплителя, о которых далее и пойдет речь.

Теперь рассмотрим основные отличия утепления другими материалами, которые также могут быть использованы в качестве теплоизоляции для каркасных домов.

Утепление пенополистиролом (пенопластом) и ЭППС

Если покопаться в интернете, Вы найдете множество споров по поводу утепления пенопластом не только домов из дерева, но и остальных. Действительно, пенопласт для каркасных домов – не самый лучший вариант, хотя и будет самым теплым, при одинаковой толщине утеплителя, а почему – это уже отдельная тема для разговора.

Процесс утепления пенопластом и экструдированным пенополистиролом практически ничем не отличается, поэтому их можно объединить. Вот некоторые особенности пенополистирола и утеплителей на его основе:

  1. Пенопласт не всегда ложится между лагами так плотно, как минеральная вата, поэтому все щели и пустоты необходимо убрать, используя монтажную пену или похожие материалы.
  2. Пенополистирол – горючий материал, это необходимо помнить и исключить соприкосновения с ним даже потенциальных источников горения.
  3. При использовании пенопласта, необходимо позаботиться об улучшенной вентиляции, потому что этот материал практически не пропускает воздух.
  4. Несмотря на то, что пенополистирол практически не пропускает и не впитывает влагу, его нельзя оставлять единственной гидроизоляцией дома. Гидроизоляционные и пароизоляционные слои все равно должны присутствовать, потому что они защищают не только утеплитель, но и само дерево, из которого собран каркас дома.
  5. Пенополистирол очень любят грызуны, которые проделывают свои ходы в нем, поэтому необходимо позаботиться о том, чтобы они не добрались до него.

Это основные правила и отличия использования пенополистирольных плит и утеплителей на их основе. В остальном все делается точно также, как и в случае утепления минеральной ватой.

Особенности утепление каркасного дома эковатой

Эковата – относительно новый материал для утепления не только каркасных домов. Она может быть использована в качестве утеплителя, практически во всех областях частного строительства, в том числе и каркасного.

  1. Несмотря на то, что утепление эковатой можно произвести без специального оборудования, все же я бы не советовал так делать. Во-первых, потому что с помощью специального оборудования эковата наноситься более равномерно и задувает все пустоты. Во-вторых, приготовленная эковата вручную, имеет менее хорошие характеристики, как по усадке, так и по теплоизоляции.
  2. Эковата очень хорошо впитывает влагу, поэтому к гидроизоляционным и пароизоляционным материалам, а также их монтажу, необходимо подходить с особой ответственностью.
  3. Наносить эковату необходимо с запасом, потому что она даст усадку со временем, до 10-15%.
  4. При ее нанесении необходимо пользоваться средствами индивидуальной защиты.

Стоит отметить, что при утеплении каркасного дома эковатой, необходимо нанимать ответственных и высококвалифицированных специалистов, которые учтут все ее особенности при монтаже.

Утепление каркасного дома керамзитом

Эту технологию утепления в настоящее время используют крайне редко, потому что сейчас огромный выбор материалов с гораздо лучшими характеристиками, но все же я расскажу немного о ней.

  1. Керамзит в сухом виде, в качестве утеплителя, можно использовать либо для утепления пола, либо потолка, также им возможно утеплять межэтажные перекрытия. Использование его в стенах – проблематично, да и, на мой взгляд, не оправдано.
  2. Очень часто, утепление керамзитом сочетают, например, с опилками, золой и т.п.
  3. Отличие утепления керамзитом в том, что пол, и потолок, снизу под лагами, необходимо пробить либо доской в стык, либо какими-нибудь фанерными материалами.
  4. Керамзит лучше использовать мелкой фракции, тем самым будет меньше пустот.

Помимо описанных мной, существует еще множество материалов и способов утепления каркасных домов своими руками. Но все они на столько похожи, что описывать каждый из них – не имеет особого смысла.

postroj-sam.ru

Каркасные стены, фото и описание их возведения своими руками

Самой простой и быстрой технологией возведения стен дома, является каркасная. Каркасные стены и строения отличаются прекрасными теплоизоляционными характеристиками, сейсмоустойчивостью, долговечностью. И конечно нельзя не отметить финансовую сторону вопроса. Каркасный дом – экономически выгодное решение, благодаря особой конструкции и применению недорогих материалов.

Содержание статьи

Каркасные стены: Что это такое?

Каркасные стены представляют собой технически несложную, но эффективную конструкцию включающую:

  • Нижнюю обвязку – это горизонтально расположенный по фундаменту каркас. Для его устройства используют брус сечением 100х150 или 150х150 мм. Можно отметить, что за счет небольшого веса основанием для дома может служить мелкозаглубленный ленточный, столбчатый или свайно-винтовой фундамент (как на рисунке)
  • Верхнюю обвязку (используется брус 100х100 мм).
  • Каркасные стойки (промежуточные и угловые). Вертикально расположенный брус (несущий), сечением соответственно: 100х50 и 100х100 мм.
  • Раскосы – предназначены для укрепления каркасных стоек, увеличивают жесткость всей конструкции.
  • Наружная/внутренняя обшивка стен, размещенные между ними материалы утеплителя и пароизоляции.

Устройство каркасной стены может иметь свои отличительные особенности, например использование металлических стоек, но сама конструкция остается неизменной.

Каркасные стены и этапы их возведения

Примечателен тот факт, что построить каркасную стену самостоятельно может любой и это не вызовет особых проблем. Более того, для работы нет необходимости иметь специальное образование или огромный опыт в данной области.

Так с чего начинать?

  • На фундамент устанавливается нижняя обвязка. Она тщательно выравнивается в горизонте, при необходимости под брус подкладываются материалы рулонной гидроизоляции или обработанные антисептическими растворами доски.
  • Устройство пола. На данном этапе выполняется монтаж лаг (с шагом равным размеру утеплителя). Лаги могут устанавливаться в специально сделанные пазы обвязки или поверх нее отдельной конструкцией. Для каркасной технологии целесообразно использовать «двойной» пол. Когда к нижней части лаг прикручиваются бруски, на них укладывается фанера, доски или OSB, а затем минераловатный утеплитель. Сверху пол застилается ДСП или фанерой.

Нижняя обвязка и лаги обязательно обрабатываются антисептиком!

  • По углам будущего дома устанавливаются стойки из бруса, которые выравниваются по вертикальному уровню и закрепляются временными укосинами (можно даже снаружи).
  • Монтаж верхней обвязки и оставшихся стоек стены. Все деревянные элементы фиксируются между собой стальными углами, а также дополнительно укрепляются постоянными укосинами (временные снимаются). В результате должен получиться примерно такой же каркас стены как на фотографии.

Стены могут возводиться из штучных элементов, то есть, устанавливая каждый несущий брус поочередно или сборной конструкцией. Другими словами заранее подготавливаются фрагменты каркаса, которые потом крепятся на брус нижней обвязки.

Также одним из видов каркасного строительства является возведение дома из готовых панелей (щитов). Они производятся в цеху по заранее согласованному проекту. Такие панели поставляются на площадку в сборе, то есть имеют оконные проемы, места для установки дверей и т.д. Остается только закрепить щиты к каркасу и стены готовы. Данная технология позволяет существенно сократить время работ, но имеет ограничения по вариативности исполнения. Помимо этого, панели могут иметь большой вес, и возможно потребуется кран для их монтажа.

Структура стены

Когда монтаж каркаса закончен, то можно приступать к устройству многослойной конструкции стен. Здесь каждый из составных элементов играет определенную функцию, поэтому необходимо соблюдать особую технологию строительства.

  • Наружная обшивка. Выполняется из влагостойкой фанеры, но чаще всего материалом служит OSB (ориентированно-стружечная плита). Наружная обшивка, помимо защиты внутренней структуры стены от осадков, влаги, механических воздействий, служит дополнительным креплением каркаса, придающим ему пространственную прочность.
  • Утеплитель. Наиболее часто используется плотный минераловатный плитный утеплитель. Он не сползает в отличие от рулонного аналога, прекрасно держит форму (мостики холода не образуются), стоек к химическим и биологическим воздействиям, является гидрофобным. Также может применяться и пенополистирол. В этом случае после его монтажа, все стыки между плитами и примыкания к каркасу обрабатываются монтажной пеной.
  • Поверх утеплителя натягивается пароизоляционная мембрана. Она предотвратит накопления конденсата, которое будет вызвано разницей температур внутри дома и на улице.

Далее остается только закрепить внутреннюю обшивку. Чтобы добиться ровной поверхности удобной для декорирования, изнутри стены обшивают листами ГВЛ или влагостойкого гипсокартона.


Варианты наружной отделки

Безусловно, наружные стены каркасного строения сложно назвать эстетически привлекательными. Однако после отделки их нельзя будет отличить от более дорогих деревянных или кирпичных аналогов.

Традиционно стены декорируют двумя способами:

  • Навесные фасады. Монтируются вертикальные направляющие, к которым крепится сайдинг, блокхаус и другие подобные материалы. Предварительно наружная обшивка покрывается специальной ветро-влагозащитной мембраной.
  • Оштукатуривание. Принимая во внимание, что на фанеру или OSB проблематично наносить растворные смеси (не очень хорошая адгезия, плюс деревянная обшивка впитывает воду и деформируется), предварительно к стене крепят плиты пенополистирола. На их лицевую поверхность монтируют армирующую сетку и далее оштукатуривают.

Также практикуется наружная отделка в виде кладки декоративного кирпича. Такой вариант оформления придаст каркасному зданию элегантность, изысканность и неповторимый внешний облик.

Автор: Сергей Юшков,
написано статей: 837.
Комментировал: 424.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать.
Не забывайте делиться полученной информацией с друзьями.

www.allremont59.ru

Пирог стены каркасного дома – собираем сами свое жилье

Пирог стены каркасного дома представляет собой многослойную конструкцию, но ее особенности известны разве что профессионалам. А мы с вами попробуем освоить такую технологию самостоятельно.

Устройство каркасных стен

Такие стены нашли свое широчайшее распространение в каркасном строительстве, и, как уже стало понятно, состоят они из нескольких слоев. Какими материалами следует запастись, если желаете отдать предпочтение именно этому типу строительства? И в каком же порядке расположены все компоненты? Начнем изучать устройство по порядку. Само собой разумеется, что без каркаса не обойтись, ведь именно такая схема и дала название данной технологии. Кроме того, нам понадобится пароизоляция, обрешетки (вертикальная и горизонтальная), отделочные материалы, плита ОСП, а также минеральный утеплитель, вполне подойдут маты, минвата и т. д. Теперь составим из этого всего правильный пирог.

Устройство многослойных стен каркасного дома выглядит следующим образом. В качестве скелета, естественно, выступает сам каркас, сделанный из бруса, между стойками которого располагается слой утеплителя. Далее, если двигаться по направлению наружу, идет пятнадцатимиллиметровая плита ОСП, потом оба вида обрешетки, между которыми помещен слой мембраны, выполняющий роль ветроизоляции, а затем и непосредственно наружный обшивочный материал. Схема внутренней отделки имеет устройство несколько проще – пароизоляция и обшивка. Чтобы в помещении не застаивался воздух, там должна быть принудительная вентиляция, так как ОСП панели плохо его пропускают.

Особенности каркасного строительства

В этом пункте рассмотрим, на что важно обратить внимание при выборе конструкции каркасного дома. Очень важно учитывать назначение здания – будет ли оно жилым или же использоваться только в качестве дачи. Это непосредственно влияет на оптимальную толщину стен каркасного дома. А именно, если речь идет о летнем загородном доме, то можно немного сэкономить на стойках и взять их меньшего сечения, чем для круглогодичного жилого помещения. Да и опять-таки для дачного варианта можно использовать более дешевые обшивочные материалы, ведь и к внешнему виду здания в этом случае будут предъявляться менее серьезные требования.

Правильный выбор утеплителя и пароизолятора во многом зависит от региона, в котором собираетесь строиться, вернее, от его климата. Так, если это северная часть страны, то, конечно же, акценты следует расставить на энергосбережении, конструкция будет содержать оба слоя в достаточном количестве. Но когда за окном преимущественно жара и повышенная влажность, тогда не помешает дополнительный слой пароизоляции с наружной стороны утеплителя, а вот в холодных регионах такое устройство пирога стен противопоказано.

Каркасная конструкция – достоинства и недостатки такого жилья

Прежде чем рассматривать непосредственное возведение правильного пирога стен каркасного дома, нужно немного поговорить о достоинствах и, естественно, недостатках такого типа строительства. Главный плюс возведения таких домов – скорость, схема собирается всего за несколько месяцев. А все благодаря отсутствию усадки, вам не нужно будет выжидать, пока стены примут свое окончательное положение и только после этого приступать к следующим этапам.

Кроме того, приведенный метод относительно недорог. Также благодаря современным материалам можно буквально за считаные месяцы воплотить в жизнь любую фантазию, при этом устройство дома будет достаточно надежным и прочным. Теперь к недостаткам. Безусловно, на сегодняшний день существует масса специальных средств для противопожарной обработки древесины, но тем не менее такие дома имеют относительно небольшую огнеустойчивость. Да к тому же велика вероятность, что в полостях стен заведутся грызуны либо насекомые, поэтому не забываем проводить все необходимые мероприятия по борьбе с этими вредителями.

Строим сами – схема возведения каркасного дома

Ознакомившись со схемой и особенностями возведения стен каркасного дома, следует уже перейти непосредственно к практической части. Тут вам предстоит выбор – либо довериться профессионалам, либо взяться за работу самим, но придется тщательно подбирать материалы, а это потребует дополнительного изучения рынка, чтобы не наткнуться на плохой товар.

Как построить каркасный дом своими руками – пошаговая схема

Шаг 1: Подготовительный этап

В первую очередь следует определиться с количеством строительного материала. Для этого рисуется схема устройства стен, проводятся необходимые замеры и расчеты. Не лишним окажется предусмотрительность и в вопросе инструментария, дабы потом в процессе работы не возникали лишние отвлекающие факторы. Итак, нам понадобится дрель, шуруповерт, отвес, уровень, строительная линейка, угольник, молоток, вполне возможно, пригодятся также электролобзик и ножницы по металлу. Кроме того, не забываем приобрести и специальные антисептические средства, которыми следует обработать все деревянные элементы, чтобы придать им огнеупорные свойства и защитить от термитов.

Шаг 2: Конструкция каркаса

Уже было сказано, что толщина стен каркасного дома во многом зависит от назначения здания, и на нее влияет сечение стоек. Поэтому площадь опор для жилого помещения должна быть не менее 50 см2. В первую очередь идет монтаж нижней обвязки на гидроизоляцию фундамента, а затем уже в ее пазы устанавливаются лаги. Естественно, все углы должны быть прямыми, также выравнивается и горизонталь. Для дальнейшего упрощения работ рекомендуется выдерживать расстояние между лагами равное толщине утеплителя. Затем, тщательно обработав все элементы антисептическими средствами, можно установить угловые стойки и закрепить их верхней обвязкой, и только после этого монтировать промежуточные брусья.

Обязательно проверяйте на каждом этапе, выдерживается ли горизонталь и вертикаль, ведь от этого зависит результат.

Шаг 3: Обработка углов и монтаж верхнего перекрытия

Следующим этапом при возведении правильного “пирога” стен каркасного дома является тщательная обработка всех углов, в том числе и оконных, а также дверных проемов. Закрепляем их специальными металлическими уголками, которые фиксируются при помощи шурупов. Далее производится устройство лаг перекрытия, технология аналогична монтажу напольных элементов, только в этом случае их длина должна быть несколько больше. Все стойки следует укрепить с помощью укосин.

Шаг 4: Наружная отделка

В первом пункте уже упоминалось, что в состав стен каркасных домов обязательно входит и теплоизоляционный материал, например, минеральная вата, хотя в принципе, можно выбрать и иной утеплитель. Итак, чтобы в вашем доме было достаточно тепло даже суровой зимой, обязательно закрепите слой теплоизоляционного материала между стойками каркаса. Далее идет монтаж гидроизоляции. Следите, чтобы каждый последующий слой перекрывал предыдущий, при этом производим укладку по направлению снизу вверх. Желательно набить поверх нее тонкие брусочки, с помощью которых образуется вентиляционный зазор. И в завершение укладываем слой наружного отделочного материала.

Шаг 5: Внутренние работы

Конструкция внутренней стороны стен каркасного дома состоит из меньшего количества слоев – только из пароизоляции и непосредственно отделочного материала. В качестве последнего выступает гипсокартон, фанера, ДСП. Если помещение будет жилым, то обязательно обращайте внимание, не вреден ли состав отделочного материала для здоровья, ведь некоторые виды ДСП ядовиты и непригодны для подобного использования.

remoskop.ru

Стены каркасного дома: устройство и технология возведения

Оглавление:
Стены каркасного дома: устройство и основные элементы
Конструкция стены каркасного дома: последовательность сборки

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом stroisovety.org мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома. Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях звукоизоляции.
  2. Внутренняя обшивка. Это ОСБ плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы утеплитель не намокал и не терял свои качества и при этом успевал выводить ее наружу.

    Строительство стен каркасного дома фото

  4. Утеплитель для стен каркасного дома. В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это вентилируемый фасад, но иногда в процессе отделки каркасных строений используется и штукатурка, которая обходится несколько дешевле, но по трудозатратам она сложнее.

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на фундамент. Сразу начнем с того, что верх фундамента нужно качественно гидроизолировать – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по уровню. Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана крыша – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об электропроводке. Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать провода будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Автор статьи Александр Куликов

stroisovety.org
