Опалубка своими руками пошаговая инструкция – [Инструкция] Опалубка для Фундамента Своими Руками

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Особенности установки опалубки

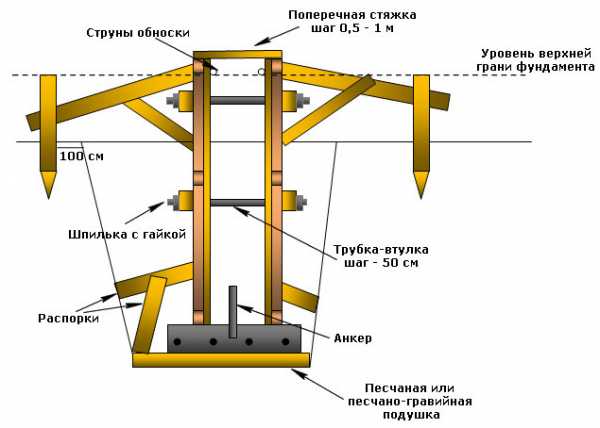

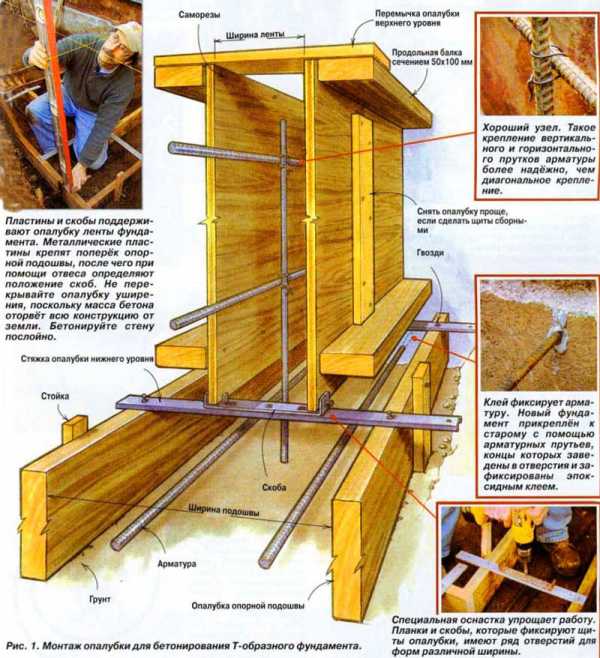

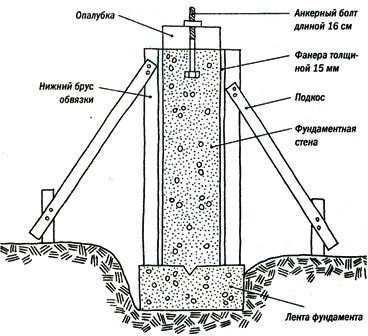

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

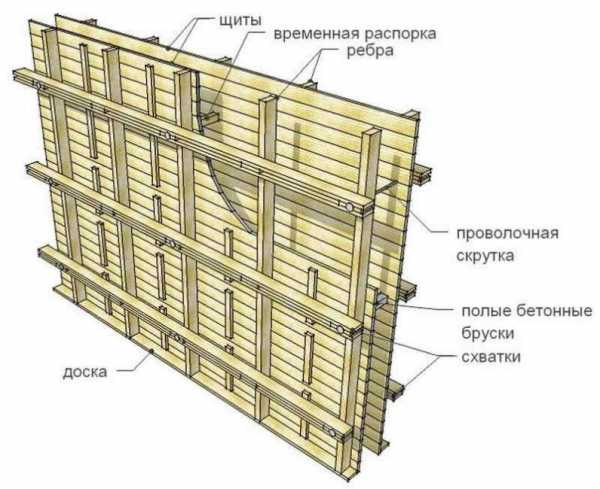

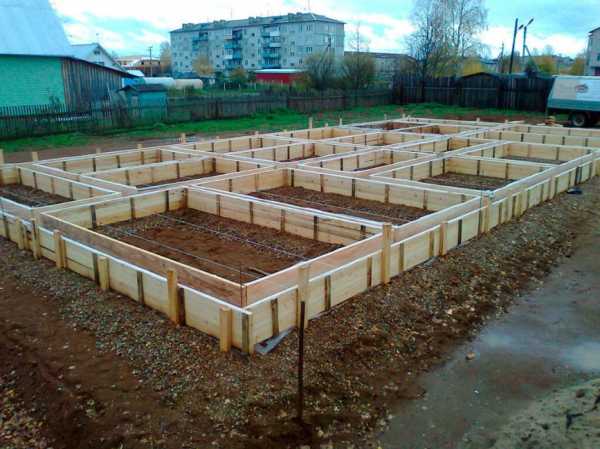

Щитовой

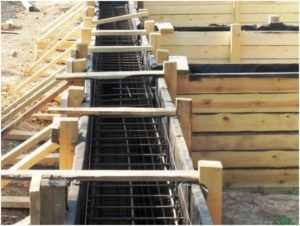

Щитовая опалубка

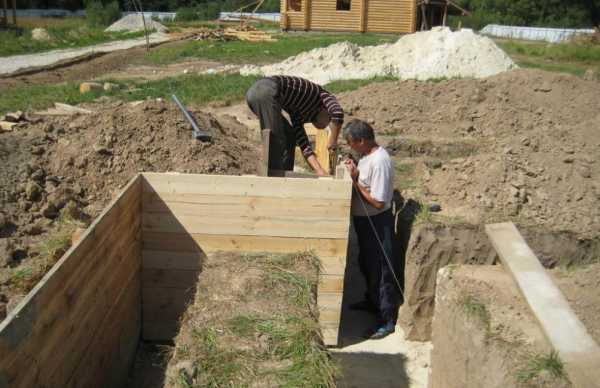

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции.

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

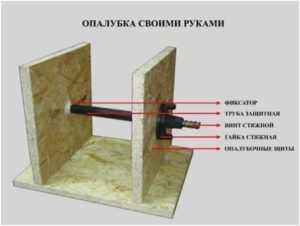

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

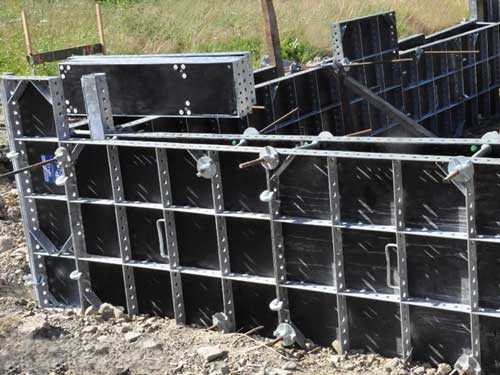

Съёмной

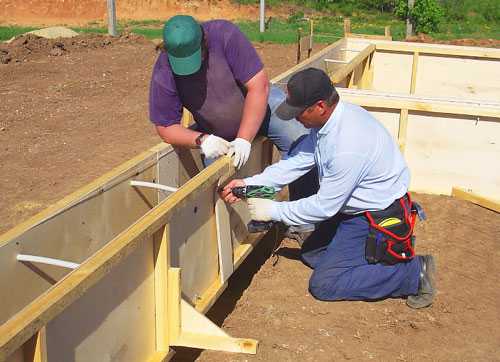

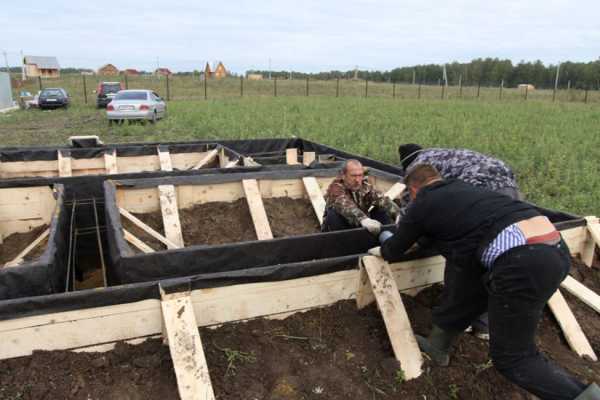

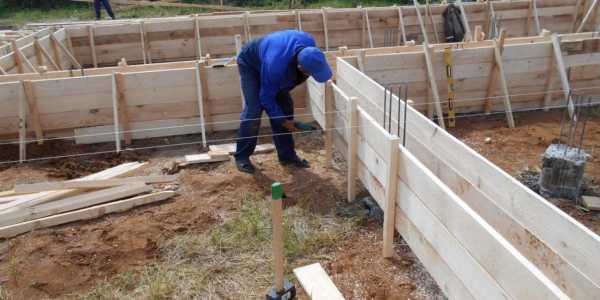

Монтаж съемной опалубки

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

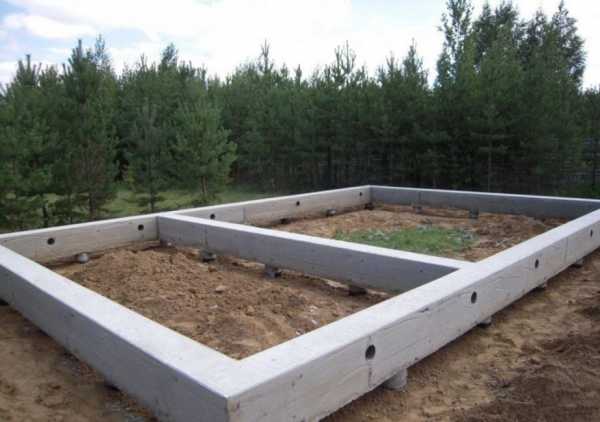

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

9 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

krrot.net

Опалубка для ленточного фундамента своими руками: инструкция монтажа

Содержание статьи:

Строительство ленточного фундамента состоит из нескольких этапов. Подготовка территории, земляные работы, опалубочные работы, армирование и заливка бетона. Прочность и долговечность основания зависит от формы. На создание, которой влияет правильное возведение опалубочной конструкции.

В статье мы расскажем, как сделать опалубку для фундамента своими руками по инструкции. Как рассчитать количество материала и какой лучше выбрать для сооружения каркаса. Разберем виды съемной и несъемной опалубки.

Что такое опалубка?

Опалубка — это конструкция из щитов, распоров и упоров. Используется при строительстве фундаментов. Цель опалубочной конструкции придавать форму бетонному или железобетонному раствору после заливки. Для создания бетонной ленты используют два вида опалубки: съемного и несъемного типа.

При самостоятельном строительстве предпочтение отдают съемной опалубке.

На строительство каркас уходит 20–25% всех средств, потраченных на постройку фундамента.

Материалы для изготовления опалубки

При изготовлении опалубки для фундамента используют следующие материалы:

Металл

Металлическую опалубку используют при строительстве ленточных и монолитных фундаментов. Арматуру приваривают к листам, для увеличения жесткости основания. Листы металла берут толщиной не больше 2 мм.

Главное достоинство опалубки из металла — удобство и гибкость (металл легко согнуть и придать нужную форму). К недостаткам материала относится высокая цена.

Железобетон

Железобетонная опалубка довольно дорогая. Состоит из бетонных плит разной толщины. Применение железобетонных плит позволит сэкономить на бетонном растворе, без потери прочности фундамента.

Плиты не всегда имеют нужный размер. Поэтому промежутки и пустоты перекрывают, устанавливая дополнительные распорки, что не очень удобно.

Для установки тяжелых бетонных блоков используют подъемный кран.

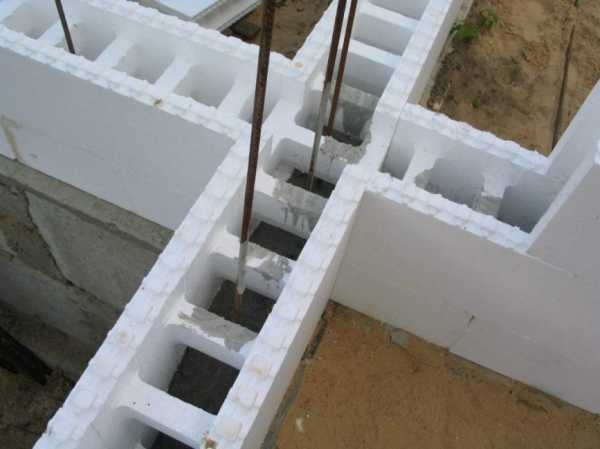

Пенополистирол

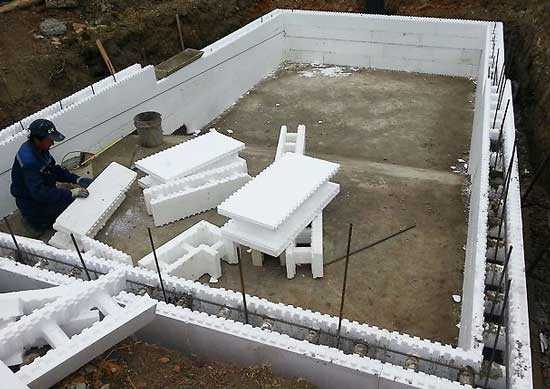

Блоки пенополистирола хорошо поддаются обработке и просто монтируются. Трудности возникают при сборке углов и закруглений. Несмотря на практичность и высокое качество, цена на материал завышена.

Подручные материалы

В частном строительстве, например при возведении бань или хозяйственных построек, пользуются подручными средствами, чтобы снизить затраты на материал до минимума.Опалубка возводится из шифера, поддонов и профлиста. Однако, собрать каркас без щелей из подобных материалов трудно. Поскольку остается риск, что раствор будет протекать сквозь щели. Несущая способность подобной конструкции невысокая. Этот вариант подойдет только для малогабаритных сооружений.

Древесина

Самый распространенный материал в частном строительстве т. к. доступный и недорогой. Для возведения деревянной опалубки используется листовая фанера и доски. Во время сборки каркаса, материал не требуют применения сложных инструментов или техники. При больших размерах фундамента, усиливают прочность опалубочной конструкции за счет дополнительных упоров.

Виды опалубки для ленточного фундамента

Для придания формы ленточному фундаменту применяют: съемную, несъемную и комбинированную опалубку.

• Съемный вариант при должной эксплуатации используют по нескольку раз. Части конструкции демонтируют после полного застывания бетона. В промышленном строительстве элементы подобных конструкций выдерживают десятки, а то и сотни строек. В частной практике строят съемный каркас из досок или фанеры.
• Несъемный вариант остается с фундаментом навсегда. Такая практика широко распространена в промышленном строительстве. Материалом для подобных конструкций служит экструдированный пенополистирол. Впоследствии этот материал выполнять функцию утеплителя и шумоизоляции. Готовые наборы из пенополистирольных деталей упрощают процесс сборки и сокращают время строительства.
• Комбинированные опалубки применяют для строительства на сыпучем грунте. Они объединяют внутреннюю несъемную и наружную съемную части, которые препятствуют осыпанию грунта.

Расчет опалубки для фундамента

Рассчитать, сколько дерева понадобится для возведения опалубки, можно двумя способами.

Первый способ:

1. Длина фундамента умножается на 2, так как щиты идут по обе стороны траншеи.
2. Полученное значение умножается на высоту фундамента плюс припуск.
3. Результат остается умножить на толщину доски (в метрах). Станет известно, сколько м³ досок понадобится.

Второй способ:

1. Узнаем размеры, стандартная заводская доска: ширина 100–150 мм, толщина 25–30 мм, длина 6 м.
2. Периметр фундамента делится на длину доски. Высота будущего основания делится на ширину деревянного полотна.
3. Полученные значения перемножаются, результатом станет количество досок.

На 1 кубический метр примерно уходит от 45 до 65 деталей. При подсчете расходов на опалубку учитывают стоимость крепежных элементов и арматуры. Некоторые предпочитают взять съемный каркас в аренду, это выходит дешевле, чем самостоятельное строительство.

Монтаж несъемная опалубка

Для сооружения несъемной опалубки своими руками подойдут листы ЦСП, ДВП, полые бетонные блоки или трубы и древесина. Возведение конструкции состоит из таких шагов:

1. Роют котлован или траншею, опираясь на размеры и особенности будущего основания. Для этого предварительно составляют проект.
2. Между опалубкой и землей оставляют зазор шириной от 1 до 3 см (он облегчает монтаж). После полной установки конструкции зазор засыпают землей.

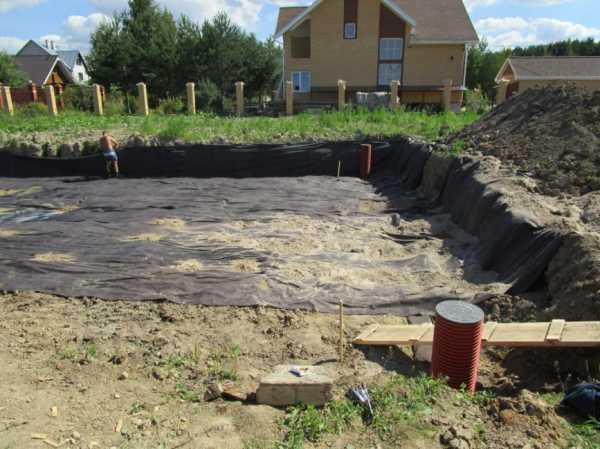

3. Дно траншеи засыпают песком и щебнем, слои засыпочного материала тщательно утрамбовывают.
4. Для придания дополнительной прочности фундамента, на слой засыпки помещают сетку из арматуры.
5. Устройство опалубки заключается в подгонке элементов каркаса. Крепеж подбирают в зависимости от материала. Если конструкция будет деревянной, в землю сначала вбивают брусья, а затем к ним прибивают доски или листы фанеры.
6. Выставлять части проще по леске, периодически проверяя их положение уровнем. После установки щитов из досок, их сцепляют друг с другом сверху деревянными брусками. Это предотвратит прогиб или вздутие досок во время уплотнения бетона.
7. После подгонки деталей и закрепления конструкции начинается заливка раствора.

Видео: Несъемная опалубка для фундамента

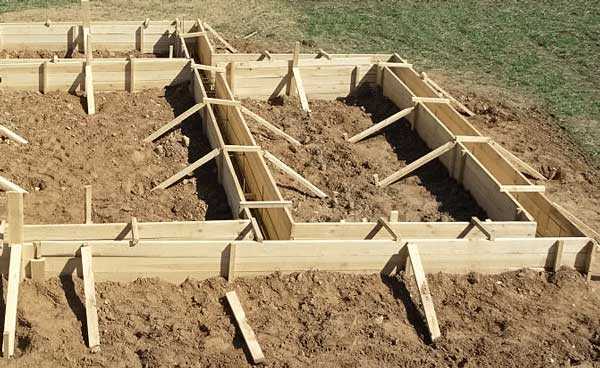

Возведение съемной опалубки: пошаговая инструкция

Давление раствора на стенки опалубки зависит от высоты конструкции. Чем выше фундамент, тем прочнее делаем деревянный каркас.

После проведения подготовительных земляных работ начинают возведение деревянных щитов:

1. Опорные брусья помещают так, чтобы они оказались снаружи конструкции.
2. Устанавливая в траншею собранные щиты, их укрепляют колышками и подкосами. Кроме досок в ход идет фанера, листы ДСП, ДВП или ОСП.
3. Детали соединяют саморезами или гвоздями. Для придания дополнительной жесткости используют шпильки (если заливают большое количество раствора).
4. Все стенки выставляют строго вертикально.
5. Заделывают щели и зазоры превышающие 4 мм. Помещают полиэтиленовую пленку так, чтобы она закрывала деревянные щитки и загибалась наружу. Зафиксировать полиэтилен или другой изоляционный материал позволит мебельный степлер.
6. Из досок предварительно удаляют все гвозди. Кроме того, древесина должна быть влажной (22% влажности).
7. После установки каркас проверяют на прочность, стенка обязана выдерживать удар ногой.
8. Демонтаж съемной конструкции проводят через месяц — полтора. За это время фундамент набирает достаточный уровень прочности. Зазоры, оставшиеся после удаления частей опалубки, засыпают землей или заливают раствором. В жаркое время, когда бетон высыхает быстро, демонтаж возможен через две недели. Признаком того, что пора вынимать съемные детали, служат щели, появившиеся между застывшим фундаментом и стенкой опалубки.

ВАЖНО! Деревянные щитки делаются выше будущей основы. Сложно работать, если опалубка идет вровень с бетонным раствором. Предполагаемый уровень раствора отмечают на досках шнуром или веревкой.

Видео: Деревянная опалубка для фундамента своими руками

Ошибки при строительстве опалубки

Неопытные строители часто совершают типичные ошибки при устройстве формообразующей конструкции.

• Экономия на материалах. Не стоит собирать щитки из тонких досок или других непрочных материалов. При сильном давлении происходит прогиб, а укрепить конструкцию, заполненную бетонной смесью, очень тяжело.
• Неправильная сборка. Все части сцепляют таким образом, чтобы не осталось щелей и зазоров или произойдет утечка жидкого бетона. Тогда затвердевание будет неравномерным. Кроме того, высота щитков должна превышать разметку по проекту как минимум на 10 см.
• Отсутствие гидроизоляционного материала. Защищает от влаги: полиэтилен или битумная мастика.
• Отсутствие дополнительных соединений между частями сборной конструкции, подпорок и откосов, предотвращающих опрокидывание. Если не предусмотреть этот момент, давление фундамента приведет к видимой деформации контура.
• Незакрепленные клинья, которые выравнивают боковые щитки, могут не выдержать вибрации при воздействии специального оборудования для разравнивания залитой смеси. В результате стенки развалятся.

dom-fundament.ru

Устройство опалубки фундамента своими руками из досок над землей: Пошаговая инструкция +Видео

Опалубкой называют вспомогательную временную конструкцию, используемую для перекрытий и  формирования частей возводимой конструкции или отдельных ее элементов.Обычно она состоит из опалубочных форм (щитов), а также поддерживающих, опорных и крепежных устройств. Щиты устанавливают в проектное положение, и заполняют получившийся объем бетонной смесью.

Когда она затвердевает, опалубка убирается – происходит распалубливание. Каким требованиям должна отвечать правильная опалубка? Ей необходимо быть достаточно устойчивой и прочной, не менять форму даже под большими нагрузками фундамента, которые могут появиться в процессе работы. Обшивка щита должна быть без щелей, в которые просачивается содержимое, ровной и гладкой, для обеспечения качественных поверхностей без изъянов: наплывов, деформаций и раковин.

Она должна быстро и легко разбираться и собираться, может быть бетонной и деревянной, обеспечивать свободную укладку цементной смеси, монтажа арматуры. Особое качество опалубки – ее оборачиваемость. Это способность многократного использования, и чем она больше, тем ниже будет смета и стоимость единицы объема продукции.

Опалубка под фундамент

Делается она достаточно просто. Тем не менее, здесь имеются свои особенности, которые следует учитывать. Прежде чем приступить к собственно процедуре, необходимо изучить подробную инструкцию по установке. Она поможет выполнить работу быстро и качественно, избежав традиционных ошибок. Так как грамотно провести установку опалубки? Об этом пойдет речь ниже. Опалубка представляет собой совокупность деталей, служащих для изготовления монолитных бетонных блоков.

Касательно ленточного фундамента, она предоставляет возможность возвести расположенную над землей его основную часть стены или колонн. Такая опалубка может быть съемной и несъемной. Если первая делается обычно из металлических сплавок или древесины (досок), то для изготовления второго потребуется пенополистирол. Любая опалубка, независимо от ее типа, является стандартным устройством. То есть, в общем и целом, все опалубки схожи между собой. Простейшая из них изготавливается из балок, досок и гвоздей.

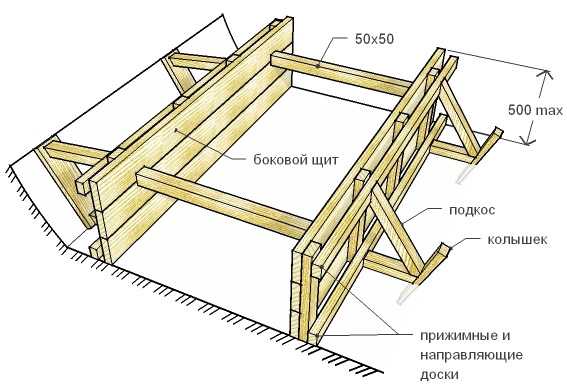

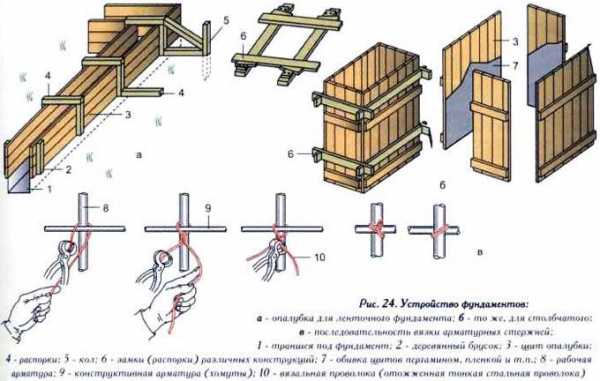

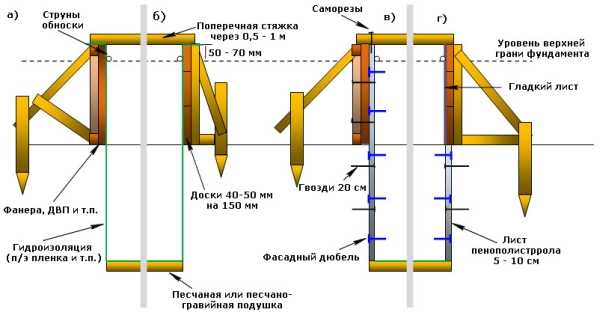

Простая опалубка: устройство

Для мелкозаглубленного ленточного фундамента строения опалубка традиционно изготавливается из обычных досок. Это своеобразный вариант эконом, которым часто пользуется множество строителей, и любителей, и профессионалов.

Для создания необходимой конструкции потребуются доски, гвозди и планки. Еще могут понадобиться подпорки. Колышки (или планки) вбиваются по протяженности всего периметра фундамента. На них, с внутренней стороны, прибивается фанера или доска.

Важно устанавливать конструкцию таким образом, чтобы получившиеся стены фундамента не выглядели снаружи уклонистыми или даже кривыми. Стены в таком случае тоже не получатся качественными. Все работы нужно производить с использованием уровня. Использование добавочных подпорок поможет сделать конструкцию более ровной. Приготовленная бетонная смесь заливается меж стенок сделанной опалубки. Пока смесь хорошо не просохнет, доски устройства снимать запрещается.

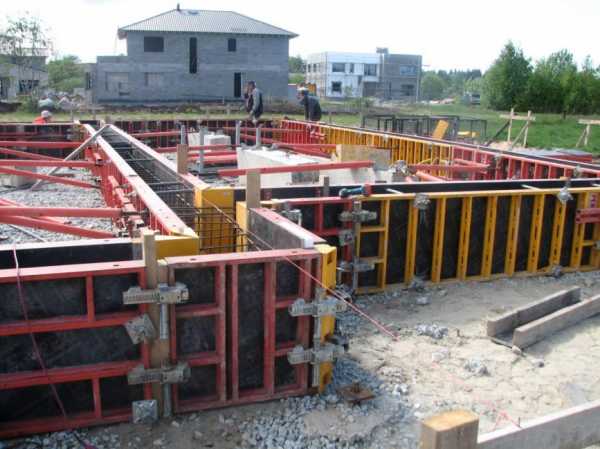

Монтаж опалубки: готовые решения

Промышленность по возможности облегает работу строителям. Коснулось это и опалубки. У специалиста нет нужды самостоятельно заниматься процессом ее изготовления. Нужный ему тип устройства он вполне может приобрести себе в магазине или на строительном рынке. Заводское изготовление опалубки обладает множеством достоинств.

• Такое изделие гораздо надежнее и прочнее самодельного.
• Не нужно тратить время на обустройство опалубки.
• Фабричная опалубка качественная, у нее нет недочетов.
• Покупная опалубка может быть изготовлена как из дерева, так и из металла.
• Можно заказать изделие по собственным расчетным данным.

За фабричное изделие, разумеется, придется выложить некоторую сумму. Зато мастеру не нужно будет вымерять все комплектующие и своими руками сооружать требуемое. Возможные недочеты строящегося сооружения, которые могут стать следствием применения некачественных планок, часто обходятся гораздо дороже.

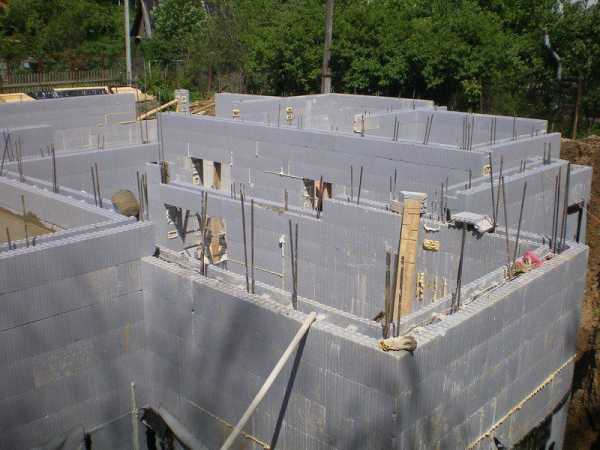

Несъемная опалубка: технология устройства

Когда на фундамент ожидаемо должна приходиться слишком высокая нагрузка, для его изготовления потребуется опалубка несъемного типа. Она в состоянии усилить внешние стены и фундамент строения. Данная разновидность оказывается выгодной по нескольким причинам. Она значительно уменьшает возможные потери тепла, ее использование позволяет заметно сэкономить на строительных материалах. С такой опалубкой не придется беспокоиться об устройстве утепления цокольных этажей.

Размещенный рядом с опалубкой пенополистирол прикрывает и защищает стены, не позволяя грунту промерзать. Это обеспечивает определенную безопасность для стен. Такую несъемную опалубку удобно приобрести целым комплектом, и собрать самостоятельно для использования. Теорию правильного устройства опалубки для фундамента желательно изучить заранее.

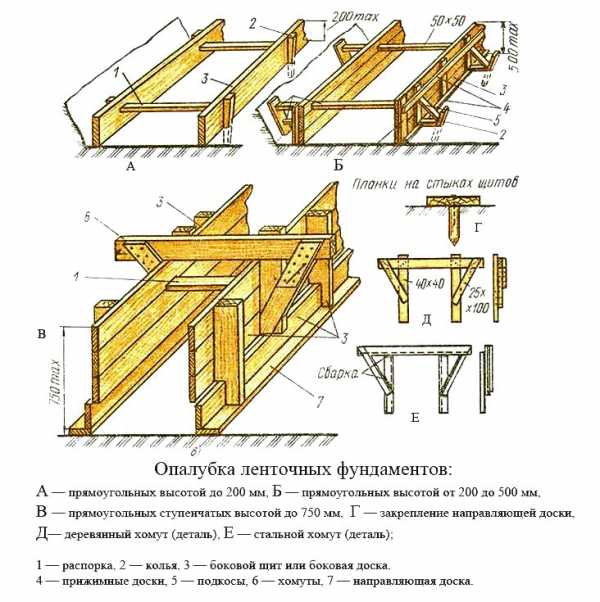

Ленточный фундамент: особенности опалубки

Устройство конструкции для изготовления ленточного фундамента отличается некоторыми особенностями. Для этой цели обычно применяют толстые доски (около пяти сантиметров) и прочные подпорки. Высота такого сооружения может достигать двух метров. Работа по возведению ленточного фундамента начинается обычно с направляющих досок.

Если все сооружение оказывается слишком габаритным, и превышает высоту двух метров, то доски желательно заменить щитовыми материалами.

Чтобы такой щит обладал достаточной прочностью, его ширина должна быть равна по размеру его высоте. Опалубка не должна иметь щелей. При ее изготовлении очень трудно обойтись без их появления, но они должны быть тщательно заделаны. Маленькие перед заливкой законопачивают паклей, большие закрываются специальными рейками, подходящими по размеру.

Опалубка для фундамента: сложность работы

Процесс установки опалубки является достаточно сложным и трудоемким. Мастер должен знать все его особенности и тонкости работы. Некоторые начинающие любители, лишь осуществив заливку, спохватываются, что не знают точно, когда необходимо убирать с фундамента опалубку. Если у кого-то не имеется возможности точно узнать последовательность мероприятий, лучше проконсультироваться со специалистами.

С чем необходимо определиться еще до начала всех работ?

• Тип используемой опалубки в каждом конкретном случае выбирается заранее. Съемный тип конструкции больше подходит для стен цоколя, которые не предполагается позже утеплять. В областях с суровым климатом данный тип конструкции использовать не рекомендуется.
• Конструкция используемой опалубки будет зависеть от того, какой фундамент под ней используется. Необходимые для строительства материалы выбираются в соответствии с типом фундамента.
• Через сколько времени требуется снять опалубку? Это чрезвычайно важный вопрос, так как надежность и прочность конструкция зависят от правильности этих действий.

Важно помнить о следующем. Рабочий должен знать состав заливаемой в конструкцию смеси. Поэтому ему необходимо быть в курсе, какой сорт и марка бетона использовалась для ее изготовления, и требуются ли для нее какие-то добавочные материалы.

Устройство опалубки фундамента: советы

Некоторые полагают, что изготовление опалубки – плевое дело, для которого нужна всего лишь пара досок необходимого размера, да гвозди для их соединения. Это так лишь отчасти, ведь по факту опалубка является своеобразным переходным этапом от возведения фундамента здания к его стенам.

Но нередко сегодня встречаются достаточно сложные системы, в которых пары досок оказывается явно недостаточно. Это касается, например, опалубки стен строения. Благодаря использованию данного метода у современных строителей и архитекторов получаются реально грандиозные сооружения.

Особенной популярностью в последнее время начала пользоваться специальная пленочная опалубка.

Данный тип конструкции предполагает оборачивание возводимой конструкции одним из пленочных материалов. С помощью такого способа можно существенно сэкономить на строительных материалах.

Производство опалубки занимает примерно пару суток. Это время необходимо для того, чтобы используемая бетонная смесь хорошо просохла. Чтобы не нарушить симметрию и целостность конструкции, в этот период ее лучше не трогать и никак не тревожить.

Прежде чем снять доски с готовой конструкции, следует проверить, в каком состоянии находятся стенки. Иногда цемент застывает дольше, и срок полного высыхания наполнителя может увеличиться до трех дней.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Установка опалубки для ленточного фундамента своими руками: технология сборки, видео инструкция

Начинающие строители, решившись на возведение своего первого объекта, досконально изучают материалы и технологии. Но уже на стадии подготовки к заливке основания оказывается, что вопрос сборки опалубки остался без внимания. Заполним этот пробел и дадим подробную инструкцию по монтажу опалубочной формы для фундамента своими руками.

Оглавление:

1. Элементы опалубки
2. Установка каркаса для фундамента
3. Технология по шагам
4. Заливка раствора

Конструкции и материалы

В нашем руководстве затронута только установка опалубки для ленточного фундамента съемной конструкции. Несъемные формы из пенополистирольных блоков и плит собираются гораздо проще, поэтому с ними обычно проблем не возникает. А вот традиционный вариант монтажа щитовой опалубки имеет массу нюансов, в которых стоит разобраться.

Установка заводских комплектов отличается от сборки с нуля. В первом случае придется потратиться на готовый набор из металла и пластика или фанеры. Хотя немного сэкономить получится, если купить набор б/у или взять его в аренду. Плюсы такого решения:

• Сокращение времени, затрачиваемого на монтаж опалубки для фундамента.
• Правильная геометрия и точная подгонка форм.
• Ровная внутренняя поверхность под заливку – в дальнейшем это позволит сэкономить время и средства на отделку.

Недостатком готового каркаса является некоторая стандартность форм и размеров. Варианты для подгонки под тот или иной проект возможны, но далеко не безграничны.

Опалубка своими руками с нуля по времени будет более затратной. Зато ее стоимость окажется минимальной, а приобретенный опыт – бесценным. Основные элементы конструкции:

1. Палуба – собирается из плоских панелей, образующих ограждающие борта формы. Главное требование к материалам опалубки – достаточная жесткость, не позволяющая листам изгибаться под нагрузками. Таким свойством обладает фанера и сборные щиты из обрезной доски 40-50 мм.

2. Леса – на их изготовление обычно идут сосновые бруски и доски для опалубки толщиной 25-50 мм, которые отвечают за устойчивость стенок. Также они работают как внешние упоры, не позволяющие бетону выдавливать щиты. По сути это каркас, удерживающий палубу на своем месте и сохраняющий ее форму.

3. Крепеж – метизы и проволока, с помощью которых все элементы собираются в единую конструкцию. Готовые комплекты, выпускаемые разными производителями, дополнительно могут оборудоваться специальными зажимами и стяжками, удерживающими щиты вместе.

Для самостоятельной установки наиболее часто выбирают деревянный каркас. Его изготавливают из досок и бруса или же используют в качестве щитов фанерные листы. Работать с пиломатериалами проще, чем с любыми другими, а соотношение веса и прочности для ручного монтажа можно назвать оптимальным.

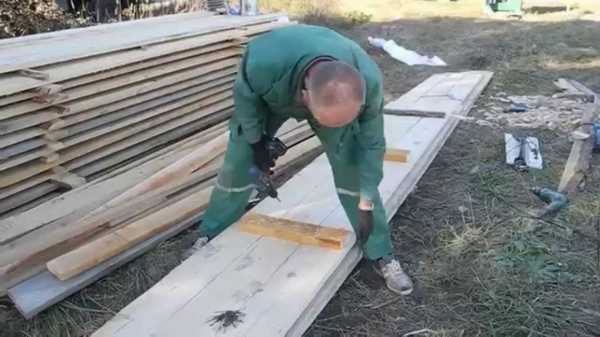

Изготовление палубы своими силами

Деревянные наборные щиты сбивают из нескольких рядов досок шириной 15 см. Раньше для этого применяли гвозди, забивая их с внутренней стороны палубы и загибая концы снаружи. Теперь чаще используют саморезы – при наличии шуруповерта установка опалубки с их помощью выполняется гораздо быстрее. Главное, чтобы шляпки крепежа находились с внутренней стороны щитов. Это упростит последующий демонтаж и обеспечит более ровную поверхность фундамента.

При сборке палубы своими силами необходимо сбивать доски поплотнее, чтобы не осталось щелей шире 3 мм. Крупные зазоры следует закрыть подходящего размера рейками или законопатить. Готовые щиты на устанавливаются так, чтобы они стояли в ряду абсолютно ровно, не ломая общей линии. Для этого их скрепляют друг с другом соединительными планками.

При обустройстве деревянного каркаса для фундамента многие стремятся сэкономить на материалах и используют старые и подпорченные доски. Делать этого нельзя, так как бетон при заливке может их выдавить и раствор просто растечется. Лучше сразу сделать прочную и надежную конструкцию, а после демонтажа пустить в дело освободившиеся пиломатериалы.

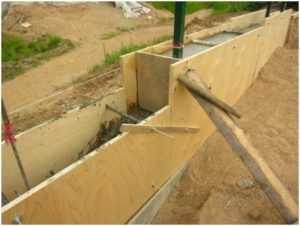

Гораздо проще и быстрее выполняется сборка форм из листов фанеры. Они уже сами по себе являются полноценными элементами мелкощитовой опалубки. Остается только самостоятельно прикрутить их к каркасу. Марка фанеры нужна влагостойкая (ФСФ), а еще лучше – ламинированная толщиной 18 или 21 мм.

Порядок установки

Технология сборки каркаса предполагает предварительную подготовку участка:

• разметка площадки с помощью натянутых шнуров;
• рытье котлована или траншеи, если проектом предусмотрен ленточный фундамент;
• выравнивание земляных стенок;
• засыпка песчаной подушки и ее уплотнение;
• гидроизоляция или бетонная подготовка.

Основание должно получиться ровным – это позволит правильно выставить каркас, соблюдая идеальную вертикальность стенок. Когда подготовка окончена, приступают к изучению и последовательному выполнению инструкции по сборке:

1. Установить по всему контуру фундамента вертикальные опоры и с помощью хомутиков прикрепить к ним направляющие доски. В качестве опор можно взять пиломатериалы, но обрезки металлических труб или уголков будут надежнее.

2. Подготовить щиты и разместить их двумя рядами по направляющим на расстоянии, соответствующем ширине фундамента.

3. Зафиксировать палубу проволокой на опорах и подпереть наклонными брусьями с наружной стороны. При этом шаг установки подкосов должен быть не больше 1 м.

4. Для укрепления под очень мощный фундамент можно дополнительно прикрутить к щитам короткие бруски 50х50 мм. Это увеличит жесткость стенок и не даст отдельным панелям смещаться относительно друг друга.

5. По окончании монтажа застелить опалубку изнутри рубероидом или любым другим гидроизоляционным материалом, чтобы предотвратить преждевременную потерю влаги из раствора. Гидробарьер укладывать внахлест.

6. Изоляцию скобами прикрепить к доскам повыше – там, куда не достанет уровень бетона.

Ленточный фундамент для забора обычно имеет небольшую мощность, поэтому его, как и другие основания высотой до 20 см, можно заливать в опалубку без сложной системы упоров. С их ролью вполне справятся заранее вбитые в грунт деревянные колышки.

Рекомендации по заливке

Опалубка позволяет хорошо представить себе границы фундамента. Этим обязательно стоит воспользоваться при установке арматуры. Проследите, чтобы при монтаже ее элементы не упирались в стенки формы, и везде сохранялся зазор в 5 см. Тогда при вливании бетона металлический каркас окажется надежно защищенным его толстым слоем от коррозии. Выдержать верхний зазор помогут предварительно натянутые маячковые шнуры, которые можно прикрепить прямо к опорам.

Заливка бетона в опалубку съемной конструкции требует также позаботиться и о том, чтобы раствор не налипал на стенки щитов. После установки форм внутренние поверхности деревянной палубы застилаются гидроизоляцией (чаще всего рубероидом). Ламинированную фанеру просто промазывают любым антиадгезионным составом, например, отработкой машинного масла. Кроме упрощения демонтажа это позволит сохранить материал опалубки от размокания при контакте со смесью и увеличит срок ее службы.

Если вы не уверены в стойкости собранной своими руками опалубки, бетон вливать лучше медленно, без большого напора. При достаточно подвижном составе можно даже заполнять форму послойно. Поэтапную технологию заливки применяют и в том случае, если раствор приходится готовить небольшими порциями самому. Здесь выбирают одну из двух схем:

1. Слой за слоем заполнять смесью весь периметр основания. Желательно подготавливать такие порции бетона, чтобы слоев оказалось как можно меньше, а сами они были потолще.

2. При большой протяженности фундамента применяется схема заливки отдельных участков опалубки, но сразу на всю высоту.

К послойному заполнению формы раствором следует прибегать только в крайнем случае. Для получения максимально прочного и стабильного монолита ленточный фундамент лучше заливать в один заход, заказав доставку готового бетона с завода.

stroitel-list.ru

Опалубка для фундамента своими руками: инструкция по монтажу, схема

Перед возведением монолитного основания любого сооружения устанавливается специальная форма, в которую заливается бетонный раствор. Она может быть временной (съемной) или стационарной; материалы – ж/б плиты, Пеноплекс, древесина. Одна из наиболее простых в монтаже конструкций – несъемная опалубка из листов фанеры. Рассмотрим пошагово, как ее правильно сделать своими силами, и когда целесообразно выбрать такую технологию сборки каркаса под заливку фундамента.

Оглавление:

1. Чертеж конструкции
2. Выбор фанеры, подготовка материалов
3. Монтаж каркаса
4. Установка своими руками
5. Гидроизоляция

Опалубка из фанеры используется не только для обустройства оснований строений (ленточных, столбчатых, плитных). Такие формы применяются при изготовлении монолитных стен (например, из керамзитобетона), лестниц и в ряде других случаев.

Подготовительные мероприятия

1. Составление схемы.

Что учесть:

• Характеристики почвы.
• Климатические особенности региона.
• Конфигурацию пластов подземной воды.
• Специфику строения, его массивность.
• Наличие (отсутствие) и эффективность системы дренажа на участке, предназначенном для монтажа фундамента.

К примеру, если грунт достаточно твердый, а его смещения минимальны, то нет смысла заглублять сборную конструкцию. Опалубка монтируется только сверху, а ее естественным продолжением являются стенки траншеи. В остальных случаях форма устанавливается на ее дно.

Рекомендации:

• «Поверхностный» вариант ленты наиболее правильный при возведении столбчатого фундамента. Это готовая форма для ростверка, причем она делается с минимальными затратами по простой технологии.
• При составлении схемы следует ориентироваться на габариты фанерных листов, имеющихся на рынке, и руководствоваться правилом – чем меньше раскроя (и отходов), тем ниже себестоимость опалубки.

Предназначение и общий вес постройки также играют роль. К примеру, опалубка для бани, забора делается из расчета, что фундамент – мелкозаглубленный. Для жилого дома с цокольным этажом схема иная, и в технологии сборки будут некоторые различия.

Всего предусмотреть невозможно, поэтому при самостоятельном конструировании нужно лишь учитывать рекомендации, которые даются в соответствующих инструкциях, но ориентироваться на местные условия и собственную схему.

2. Чем руководствоваться при выборе фанеры для фундамента.

Любая опалубка по определению должна выдерживать значительные нагрузки. Единой инструкции по определению оптимальной толщины листов быть не может, учитывайте параметры ленты. Чем большая масса бетонного раствора будет загружаться, тем выше нагрузка на конструкцию. Общая рекомендация – для ленточного основания целесообразно приобретать листы толщиной не менее 10 мм. Но это касается габаритных построек (например, частный дом). Если речь идет о заборе, бане, гараже, то вполне достаточно более дешевой фанеры (на 6 – 8).

Несъемная опалубка потому так и называется, что после отвердевания раствора остается на месте (не демонтируется). Поэтому, планируя работы по возведению фундамента, при выборе листового материала нужно руководствоваться такими критериями: порода древесины ламелей – хвойная, количество слоев – не менее 5.

• Интенсивность впитывания жидкости.

Любая инструкция по сборке опалубки для фундамента своими руками трактует это положение однозначно – фанера только влагостойкая. Есть несколько разновидностей продукции данной категории. Так как возведение основания – дело дорогостоящее, можно частично сэкономить, приобретя листы ФСФ.

Застройка участка всегда начинается с возведения жилого дома (временный забор – не в счет). Соответственно, после завершения работ кое-что остается. Исходя из указанных требований, сооружать опалубку из подручных материалов (подразумевается любая фанера), тем более несъемную, не рекомендуется.

Если позволяют средства, а лента фундамента заливается не под второстепенный, с небольшим весом объект (к примеру, забор, беседка, баня), а для возведения какой-либо массивной постройки на участке, то есть смысл обратить внимание на бакелизированную фанеру (обиходное название – морская). Продается категорий ФБС, ФБВ различных модификаций, с толщиной от 6 до 22 мм. Несмотря на высокую стоимость (ориентировочно от 1 115 руб/м²), такая фанера окупит денежные вложения.

При соблюдении технологии монтажа опалубка из нее прослужит лет 10 – 12, не меньше. Листы этой категории характеризуются повышенной влаго- и морозостойкостью, а показатель прочности более чем в 2 раза выше аналогичной характеристики доски той же толщины. Применение такой фанеры ограничивается лишь ценой материала. Однако во многих случаях повышенные расходы на материал вполне оправданы.

Как сделать опалубку своими силами?

Рассмотрим весь процесс конструирования по шагам.

1. Сборка каркаса.

Сделать это по готовой схеме несложно. Необходимо из бруса (сечение выбирается индивидуально) сбить соответствующее количество рам, по габаритам подготовленных листовых фрагментов. На них и крепится фанера, главное – правильно скрепить щиты.

Что при этом важно учесть?

Если возводится опалубка для основания строения с подвальным (цокольным) этажом, то такой фундамент нуждается в качественном утеплении. Один из способов – изнутри, применяются пенополиуретан, минвата, Пеноплекс. Исходя из этого и выбирается интервал между рейками. Сверху уложенный теплоизолятор зашивается также фанерой.

При сборке щитов для любого другого объекта на территории (бани, забора или иного) их можно скрепить тонкой доской или тем же брусом, не обращая внимания на размер получившихся ячеек. В этом случае для несъемной опалубки важна лишь прочность. Фиксацию фрагментов можно сделать наиболее удобным способом.

Кромки всех листов следует обработать. В процессе транспортировки, при раскрое они деформируются, «лохматятся», а это увеличивает риск впитывания жидкости, снижается эксплуатационный срок материала, фундамент становится холоднее. Средств для защиты древесины в розничной продаже в избытке, и в специализированном магазине всегда предложат на выбор несколько препаратов.

2. Установка опалубки.

Так как фундаменты бывают разными и по типу, и по размерам, то целесообразно отметить главное условие – неизменность формы. Бетонная масса характеризуется большим весом, поэтому в процессе ее загрузки опалубка может легко деформироваться.

Что используется для усиления конструкции:

• Внешние подпорки.
• Внутренние стяжки. Например, металлические штыри с резьбой на концах. Если фундамент достаточно массивный, то без такого «крепежа» не обойтись.

3. Гидроизоляция.

Бетонный раствор по определению – субстанция влагосодержащая. В процессе отвердевания фундамента жидкость не только испаряется, но и впитывается в материал опалубки. Так как основа любой фанеры – древесина, ее следует защитить. Рубероид отпадает по причине недостаточной эластичности и небольшого срока пригодности. С учетом цены один из оптимальных вариантов – пленка п/э (причем толстая). Дополнительно можно изнутри обработать маслом (машинным, отработанным).

stroitel-list.ru

Съемная опалубка своими руками: как сделать разборный вид

Вид съемной щитовой опалубки

Съемная опалубка для фундамента применяется для формирования геометрических размеров будущей конструкции основания здания. В нее устанавливается металлический каркас и впоследствии заливается бетонная смесь. После набирания бетоном 70% проектной мощности опалубочную систему снимают, очищают от остатков бетонной смеси и повторно применяют для формирования следующей монолитной конструкции. Такой принцип многократного использования делает разборную опалубку незаменимым технологическим элементом монолитного строительства.

Требования к съемной опалубке

При правильной установке опалубки монолитная конструкция фундамента будет иметь ровную бетонную поверхность и четкие угловые очертания.

Основным назначением опалубочной системы считается способность удерживать бетон в своем массиве, поэтому и требования будут соответствующие:

• Опалубка должна быть прочной и надежной.
• При заливке бетонной смеси должна выдерживать нагрузки от его веса и вибрационные нагрузки во время уплотнения.
• Составные элементы конструкции не должны иметь больших зазоров.
• Быстро монтироваться и разбираться.

Виды съемной опалубки

Благодаря простоте реализации и экономичности, разборная опалубка популярна среди строителей и используется уже десятилетиями. Раньше материалом для съемной опалубки служили исключительно деревянные доски и щиты. В настоящее время круг используемых материалов значительно расширился и теперь для изготовления съемной опалубки используется влагостойкая фанера, OSB-плита, ДСП и металлические щиты.

Так как материалы съемной опалубки предназначены для многократного использования, при сборке и разборке следует минимизировать повреждения разборных щитов.

Дощатая опалубка

Съемная опалубка из доски

Доски и дощатые щиты — самые популярные и доступные материалы и из них легко соорудить съемную опалубку своими руками. Чтобы бетонные стенки монолитного фундамента были ровными и гладкими, для устройства ограждающей конструкции применяется обрезная доска «щелевка» толщиной 25 мм. Ширина доски может быть любой, этот параметр не имеет особого значения, однако существует закономерность: чем шире доска, тем больше вероятность проявления трещин в ее массиве. Самым подходящим вариантом будет доска с шириной от 200 до 300 мм.

Для досок и щитов опалубки подойдет любая древесина, которая есть в данной местности, но обычно используется древесина хвойных пород. Цена – это главное достоинство дощатой опалубки при условии, что сборку и разборку будет выполнять сам застройщик. К недостаткам дощатого ограждения можно отнести большую трудоемкость и продолжительность на сборку и разборку.

Опалубка из плитных материалов

Опалубка из фанеры

Следующими по популярности материалами для разборной опалубки считаются влагостойкая фанера, OSB-плита и ДСП. Все эти материала относятся к категории плитных и на сегодняшний день это замечательная альтернатива классической древесине. Изготовление съемной опалубки из плитных материалов позволяет быстро соорудить оградительную конструкцию буквально за считанные часы. Соединительными элементами щитов из фанеры служат деревянные брусья сечением 40 мм х40 мм. Соединять плитные щиты удобно с помощью саморезов по дереву. Среди строителей наиболее популярна ламинированная фанера из-за ее водостойкости и способности многократного использования.

Разборная опалубка для фундаментов из ламинированной фанеры способна выдержать почти сотню циклов заливки бетонной смеси.

Опалубка из металлических съемных щитов

Стальная и алюминиевая съемная опалубка

Можно применять для съемной опалубки стальные или алюминиевые щиты. Такой вид материалов дает идеальную боковую бетонную поверхность фундамента. При креплении металлические листы крепятся на специальные кронштейны и винты. Стоимость такого вида конструкции ограждения монолитного фундамента недешевая и целесообразно брать подобный материал для опалубки в аренду в строительных управлениях.

Изготовление щитов разборной опалубочной системы

Порядок изготовления щитов опалубки в принципе одинаков для всех видов материала. В качестве примера можно рассмотреть самый трудоемкий процесс сборки дощатых щитов:

1. Вначале обрезную доску распиливают по размеру будущих щитов, подготавливают соединительные деревянные брусья.
2. Высота дощатого щита определяется по уровню заливаемого бетона и должна соответствовать его высоте.
3. Необходимо следить за тем, чтобы конструкция щитов получилась с предельно допустимым весом и ее без труда можно перемещать по строительной площадке. Поэтому рекомендуется делать дощатые щиты длиною не более 3 м. Для создания жесткой линейной конфигурации щиты соединяются по внешней стороне деревянными брусками сечением 40 х 40 мм шагом 1 м с помощью гвоздей, а еще лучше, саморезов по дереву с помощью шуруповерта.
4. Если доски для опалубки имеют некачественную обработку или кривизну, то дощатые щиты могут получиться с небольшими щелями, которые в опалубочной системе перед заливкой бетоном необходимо заделать паклей или деревянными заглушками.

Жидкая бетонная смесь может протекать через щели дощатой опалубки, из-за этого бетон будет терять свою пластичность и станет жестким. Для уплотнения жесткого бетона потребуются значительные физические усилия. Чтобы не возникало подобной проблемы, рекомендуется стены опалубки закрывать плотным гидроизоляционным материалом. Это может быть плотная пленка ПВХ, рубероид или другой кровельный рулонный материал. Можно для небольших объемов фундаментов использовать вощеную бумагу.

Схема изготовления щитов разборной опалубки

Щиты оградительной конструкции собираются в единую конструкцию в заранее намеченную границу фундамента.

Укрепить стены опалубки можно деревянными распорками с внешней стороны, а внутреннюю жесткость конструкции создают распорки из деревянного бруса или обрезками металлических труб или арматуры.

Порядок установки съемной опалубки для фундаментов

В индивидуальном строительстве разборную опалубку чаще всего применяют для устройства монолитных фундаментов. Часто застройщики для уменьшения затрат на постройку принимают решение самостоятельно выполнить бетонирование конструкции основания дома. Чтобы разобраться в технологическом порядке ведения строительных работ, нужно ознакомиться со следующими пошаговыми рекомендациями:

1. Вначале проводятся земляные работы по разработке траншеи с твердым и ровным дном.
2. По периметру планируемого фундамента внутри земляной траншеи вбиваются земляные колышки и соединяются шнурами или веревками, правильность установки которых можно проверить при помощи строительного лазерного уровня.
3. На расстоянии, равном заготовленным щитам опалубки, на небольшом расстоянии от размеченного контура фундамента, вколачивают деревянные брусья.
4. По заранее сделанной разметке устанавливаются щиты и с помощью деревянного бруса соединяются гвоздями в единую опалубочную конструкцию. При значительной толщине фундамента для создания дополнительной жесткости и надежности оградительной конструкции, стенки опалубки по верхнему поясу связываются дополнительными перемычками из гладкой металлической проволоки диаметром 5 или 8 мм. Скрутками из проволоки скрепляются противоположные щиты.
5. В монолитной конструкции для ввода инженерных коммуникаций укладываются металлические гильзы из металлических или пластиковых труб необходимого диаметра, которые перед заливкой заполняются песком и закрываются с обеих сторон самодельными пробками или ветошью. Такое мероприятие позволить впоследствии без труда завести в здание необходимые трубопроводы внутренних сантехнических систем.

При монтаже опалубки следует помнить, что ее стены должны быть выше на 5 или 10 см выше планируемой отметки заливки бетона. После затвердения бетонной смеси опалубку аккуратно снимают, очищают и готовят к установке на следующий участок.

Для облегчения разборки ограждающей конструкции внутреннюю часть опалубки в местах контакта с бетоном рекомендуется смазать маслянистой жидкостью.

Видеосоветы по установке съемной опалубки:

Способы укрепления съемной опалубки

При заполнении бетоном съемная опалубка подвергается значительным распирающим нагрузкам от веса бетонной смеси и вибрационных усилий при уплотнении. Очень неприятно будет, когда правильно собранная опалубка не выдержит давления заливаемого бетона и начнет расползаться и деформироваться буквально на глазах застройщика.

Чтобы не допустить этих досадных ошибок, нужно как следует крепить щиты разборной опалубки. Возможны два способа укрепления опалубочной системы.

Создание упоров, распорок и раскосов

Создание дополнительных упоров в виде распорок обеспечивает внутреннюю жесткость щитов опалубки. Раскосы в виде устанавливаемых под углом деревянных брусьев или обрезков доски не дают возможности разваливаться доскам опалубки наружу. Сочетание упоров и раскосов создает достаточную жесткость и надежность оградительной системы, способной выдержать сильный напор заливаемой бетонной смеси.

Вид крепления дощатой опалубки

Раскосы и упоры выполняют из любой древесной породы. Есть одна тонкость, которую необходимо учесть при заливке фундаментов большой глубины: деревянные распорки придется ставить внутри фундамента. Древесину оставлять в теле фундамента не рекомендуется, так как со временем она будет перегнивать и получатся сквозные пустоты через весь фундамент.

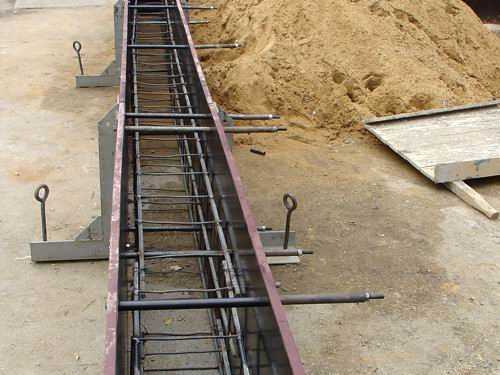

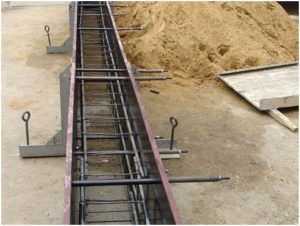

Укрепление опалубки металлическими шпильками

Другим способом укрепления разборной опалубочной системы будет применение металлических шпилек из стальной арматуры диаметров от 12 мм. Арматуру нарезают на отрезки больше ширины фундамента, на ее концах нарезается резьба, и накручиваются металлические гайки и шайбы.

Если есть трудности с приобретением шайб, то можно для закрепления шпилек использовать небольшие металлические пластины с просверленными в них отверстиями. Такие пластины не будут продавливать щиты опалубки из плитных материалов или древесины.

Укрепление опалубки металлическими шпильками

Для внутренних распорок потребуются отрезки трубы небольшого диаметра. Длина отрезков труб определяется шириной фундамента. Нарезанные куски надеваются на шпильки и устанавливаются в виде распорок в тело фундамента. Для этих целей обычно используют недорогие металлопластиковые или полипропиленовые трубы. Распорки из трубы устанавливают с целью:

• Жесткой фиксации щитов опалубки на заданную ширину фундамента.
• После затвердения бетонной смеси шпильки можно без особого труда вытащить из массива бетона, для этого достаточно раскрутить гайки и вытащить металлические арматурные стержни.
• Устанавливают шпильки с горизонтальным и вертикальным шагом 500 или 550 мм по всей площади щита.

При разборке съемной опалубки вначале вытаскивают шпильки, а затем и трубы. В полипропиленовых трубах можно заранее нарезать внутреннюю резьбу и с помощью болта и гвоздодера выдернуть их из фундамента. Обычно они легко выходят из тела бетона и проблем с этим не бывает. Отверстия в фундаменте заполняются растворной смесью и затираются до гладкости.

Видеопример установки съемной опалубки:

Способ укрепления съемной опалубки металлическими шпильками целесообразно применять при глубине фундамента более 1 м. В таком случае дополнительные затраты на крепежные материалы будут оправданы.

kakfundament.ru

Подробная инструкция по строительству опалубки для фундамента

Такая строительная конструкция применяется в тех случаях, когда фундамент сооружения (надземная его часть) делается из застывающего материала (например, бетонный раствор). Так как она является видимой, то к ее поверхности предъявляются повышенные требования. Следовательно, чем ровнее будет внутренняя сторона опалубки, тем понадобится меньше усилий по чистовой отделке фундамента.

Для того, чтобы сделать опалубку для фундамента  традиционно используются металл или дерево (доски, листы фанеры). Новым видом такого «ограждения» является несъемная конструкция из пенополистирола. Можно приобрести и готовые металлические детали, из которых собирается опалубка. Но все-таки в большинстве случаев в индивидуальном строительстве применяется древесина. «Частники», как правило, делают фундамент ленточного типа, поэтому опалубка сооружается съемная.

Последовательность операций по строительству опалубки

Готовится площадка

В районе траншеи необходимо убрать весь строительный мусор и максимально выровнять поверхность земли. Это необходимо для более ровной установки опалубки.

Изготовление щитов

Бруски, которыми доски будут сбиваться в одно целое, лучше с одного конца заострить. Тогда они будут без особых усилий входить в землю. Рекомендуемое расстояние между ними – около 1 м. Но если доски тонкие, то бруски нужно расположить чаще. Длина брусков выбирается из такого расчета, чтобы после установки щитов по месту они держались крепко. Причем сбивать доски нужно так, чтобы шляпки гвоздей (саморезов) были с внутренней стороны опалубки.

Установка щитов на место (вдоль траншеи)

При их расположении нужно соблюдать параллельность. Для этого можно использовать обычный отвес.

Скрепление щитов между собой

Это придает всей конструкции жесткость и обеспечивает качество опалубки. Ведь доскам придется выдержать большую нагрузку при заливке раствора (можете почитать, в какой пропорции его готовить для фундамента), и они могут «разъехаться». При помощи брусков доски щитов с противоположных сторон траншеи скрепляются между собой. При этом контролируется расстояние между щитами.

Дополнительно для удержания щитов в неподвижном положении к ним «приставляются» подпорки (подкосы). Край подкоса, который упирается в землю, необходимо надежно зафиксировать (например, колышком), чтобы подкос не «поехал».

Для удешевления работ применяются доски второго сорта. Поэтому лучше внутреннюю часть опалубки выложить рубероидом. Даже щели между досками не ухудшат качество будущего фундамента.

Это самый простой вариант опалубки, применяемый в небольшом строительстве, и доступный каждому начинающему домовладельцу.

masterim.guru
