Как узнать где ноль и где фаза на проводах?

При монтаже розеток и выключателей освещения, подключении бытовых электроприборов возникает необходимость в определении назначения жил проводки. Как определить фазу и «ноль», а также заземляющий проводник? Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. Попробуем разобраться в этом вопросе.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Определяем фазу и ноль с помощью индикаторной отвертки

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Инструкция по пользованию мультиметром

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Визуальный способ определения фаза и ноль

Последовательность визуального осмотра

1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы и нуля в двухпроводной сети

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

Индикаторная отвертка поможет определить фазу и ноль

1. Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
2. Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
3. Отметьте его маркером или цветной изолентой, отключите автоматический выключатель  и выполните необходимые подключения.
4. При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

Определение фазы и нуля заземляющего провода

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

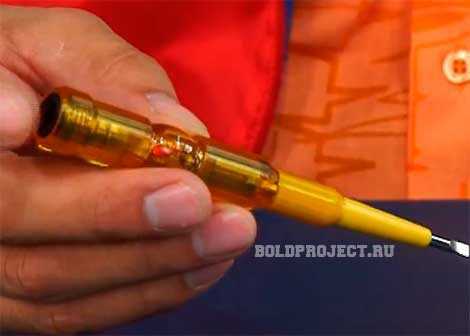

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

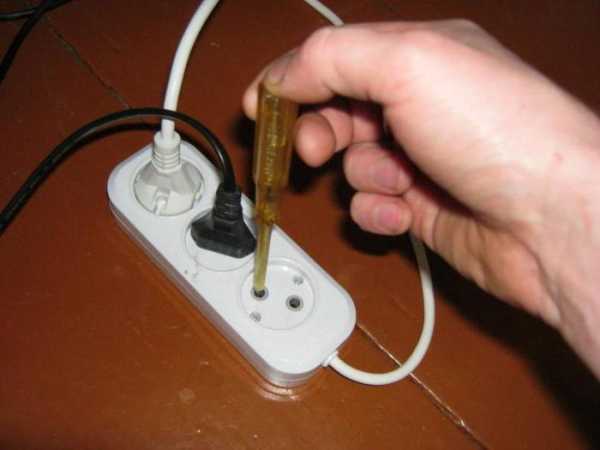

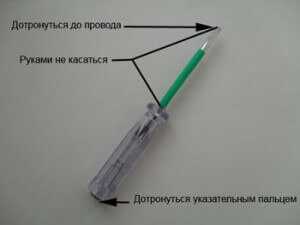

Как определить фазу и ноль этой отверткой? Все очень просто:

• ⚡жалом отвертки прикасаетесь к контакту

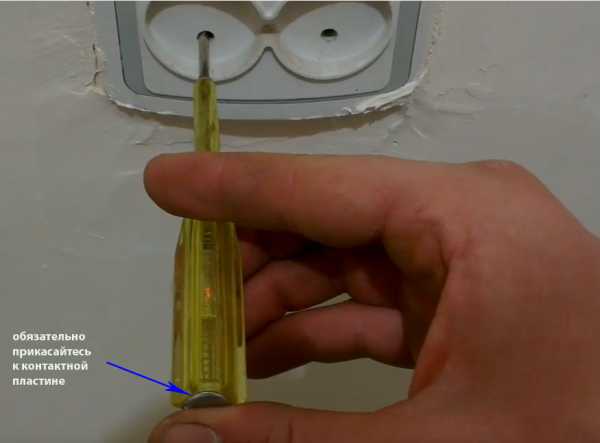

• ⚡нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
• ⚡если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.

По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

• ⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
• ⚡отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
• ⚡если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

Как определить фазу и ноль мультиметром или тестером

Здесь в первую очередь переключите тестер в режим измерения переменного напряжения. Далее замер можно сделать несколькими способами:

Меры безопасности при работе с мультиметром:

• ⚡обязательно перед определением фазы по первому способу (когда зажимаете пальцами щуп) убедитесь, что мультиметр включен в положение «замер напряжения» — значок ~V или ACV. Иначе может ударить током.
• ⚡некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.

В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.

otoplenie-help.ru

Как найти фазу и ноль индикаторной отверткой? Инструкция к индикаторной отвертке

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост — щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

Разновидности отверток

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

1. Многофункциональная отвертка Safeline.
2. MS 18.
3. Lek ОП 1.
4. Lek ОП 2Э.
5. ВМ 1141 220 250В.
6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

1. Индикаторная отвертка показывает фазу или ноль.
2. Определение скрытой проводки бесконтактным способом.
3. Определение места обрыва кабеля.
4. Определение полярности элементов питания.
5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

• сначала проводка обесточивается;
• провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
• после чего необходимо включить электричество;
• щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
• тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

• желто-зеленый провод является заземлением;
• цвет провода фазы — черный;
• ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Проверка исправности ламп накаливания

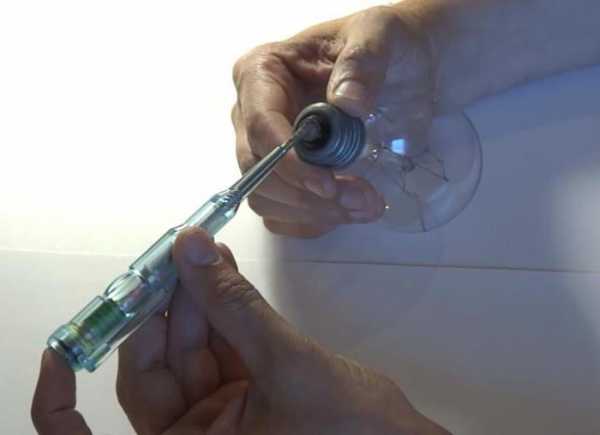

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка нагревательного ТЭНа

Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки — к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

• взять индикаторную отвертку необходимо непосредственно за щуп;
• металлическую пластину нужно приложить к проводу;
• если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

1. Необходимо убедиться в отсутствии короткого замыкания — для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — значит, короткого замыкания нет.
2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
3. Его нужно пометить маркером. Затем нужно узнать расположение — где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.

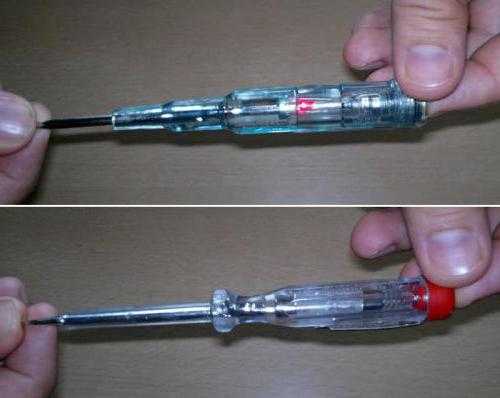

2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
3. Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
2. Использование поврежденной отвертки строго запрещается.
3. Запрещается использовать устройство без винта.
4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

fb.ru

Как узнать где фаза — Ремонт в доме

Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

Как определить фазу и ноль этой отверткой? Все очень просто:

• ⚡жалом отвертки прикасаетесь к контакту
• ⚡нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
• ⚡если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.

По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

• ⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
• ⚡отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
• ⚡если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

domikelectrica.ru

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Определение фазы и нуля мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит определить токонесущие провода в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазного провода и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как найти фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос «как определить фазу и ноль» имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

abisgroup.ru

Определяем фазу и ноль фазоиндикатором

В данном случае вам понадобится специальный пробник, или как его еще называют, индикатор. В целом это обычная плоская отвертка, имеющая пластиковую ручку, где и помещен визуальный датчик — неоновая или же полупроводниковая лампа.

Процедура определения фазы таким образом проста. Необходимо лишь прикоснуться концом инструмента к нужному проводу или же засунуть его в розетку. Если же напряжение там будет присутствовать, то отвертка загорится слабым светом.

Преимущества: простота и доступность способа, отвертку можно купить в любом магазине.

Недостатки: риск поражения электрическим током, пусть преимущественно и на психологическом уровне.

Видео по определению фазы и ноля индикаторной отверткой

Определяем фазу и ноль тестером

Здесь используется более современное устройство — фазовый тестер. Он позволит владельцу качественно измерять силу переменного или же постоянного напряжения. Для настройки прибора используется специальный вращающийся переключатель.

Также есть два щупа, первый из который необходимо засунуть в розетку, а второй крепко зажать в ладони. Если мы попадем на нулевую проводку, то на дисплее отобразится незначительное напряжение или же несколько нулей. А если на фазовый — то напряжение будет существенно выше.

Преимущества: современное устройство, широкодоступное на отечественном рынке; более высокая точность измерений.

Недостатки: существенных нет.

Видео по определению фазы мультиметром

Определяем фазу и ноль по маркировке

Это, пожалуй, наиболее ненадежный способ. Суть его в следующем: на сегодняшний день все проводка современных домов обладает специальной цветовой маркировкой, смотря какое назначение определенного провода.

К примеру, к фазе подключается зачастую коричневый или черный провод, а тот, что к нулю, должен иметь голубые тона. Касательно заземляющего провода, то он выполняется в двух цветах — зеленом и желтом.

Жаль, конечно, но в нашей стране нередко халатность электриков приводит к тому, что игнорируются правила и влекут за собой тем самым самые непредсказуемые последствия. Поэтому ни в коем случае не полагайтесь на добросовестность и профессионализм рабочих, устанавливающих в вашем доме электропроводку.

Когда фазный провод определен, мы его отгибаем и начинаем определять нулевой. К щитку внутри квартиры они прикреплены таким образом, что исключается система заземления как таковая. И если у вас есть доступ к щитку, то следует осведомиться о цвете провода, который проходит мимо автоматов, и выявить его.

А если по причине того, что вы желаете подстраховаться или же невозможен непосредственный доступ к щитку, то в любой момент можно использовать старое доброе средство — патрон с лампочкой, к которой подключены провода. И если один из них присоединить или же просто прикоснуться им к фазному проводу, а второй провод замыкать на двух оставшихся поочередно, то вы можете также определить нужные вам категории. Если будет контакт с нулем, то лампочка загорится, а если с проводом заземления — то ничего не произойдет.

И, как бы противопоставляя этот метод более продвинутому, можно применить уже описанный нами прибор — фазометр.

В таком случае следует по очереди измерять различие напряжения (другими словами, потенциалов) между всеми проводами и уже определенными фазами. При этом категория фаза-ноль обязана существенно превышать все другие категории (земля-фаза).

Преимущества: относительная простота.

Недостатки: небезопасность.

Итак, мы вместе разобрались, как определить фазу и ноль.

boldproject.ru

Определение фазы и нуля

Делать это можно разными приборами. Самое простое — проверить наличие фазы индикатором. Прибором, специально для того и предназначенным. Как определить ноль, когда фазу вы знаете? Если все нормально, то это тот провод, где нет фазы.

Однополюсный индикатор (указатель) напряжения

Однополюсный индикатор (указатель) напряжения

Индикатор выполняется часто как отвертка. Им можно даже отвертеть небольшой винтик, не сильно закрученный, но лучше не искушать судьбу — это прибор, и лучше использовать его по назначению. Он состоит из жала, от которого через большое сопротивление (около 1 МОм)  провод идет на неоновую лампу. Другой контакт неонки выходит на другую сторону индикатора, и при измерении следует к нему прикоснуться пальцем. Жало для пробы проводника необходимо к нему прижать. Так как человек имеет достаточно большую площадь поверхности, он с зануленными/заземленными металлическими поверхностями сети образует своего рода конденсатор. В случае наличия переменного напряжения на проводе, к которому прижато жало, через человека и неоновую лампу потечет очень слабый, не опасный для человека, ток около 0,02 мА, что и вызовет слабое свечение неоновой лампочки, которое и покажет наличие фазы в проводе. Индикатор рассчитан на напряжение до 500 вольт. Большим напряжением прибор (резистор в нем) может быть пробит, тогда он выходит из строя, и пользоваться им станет опасно. Поэтому на всякий случай необходимо работать со всеми мерами безопасности: быть в изоляционной обуви, помещение должно быть сухим. Потому что удар током в случае пробоя будет направлен от фазы через проверяющего человека к нулю или земле, или любому заземленному металлу (корпусу бытового устройства, батарее отопления, трубе водопровода и т.д.).

Такой индикатор чувствителен и к напряжениям, случающимся и в проводниках, где фаза отсутствует. Бывает так: в розетке оба контакта дают свечение неоновой лампочки индикатора. Фаза — один из них. А другой — «плохой» ноль. Если ноль где-то в проводке оборван, перебит или перегорел, то в нем будет наводка от фазы. Напряжение у нее, конечно, не такое, как на фазе, но достаточное, чтобы индикатор его показал свечением неонки. Как тогда отличить ноль и фазу? В этом случае нет успеха — ничего не определилось. И надо применить другие средства. Например, попробовать найти фазу мультиметром.

Двухполюсный указатель напряжения

Двухполюсный указатель напряжения

Им можно пользоваться, как однополюсным: жало одного полюса прижать к контакту, где предполагается фаза, за второй полюс взяться рукой. Но при обрыве в нуле показывает на обоих контактах свечение. В этом случае можно проверить наличие падения напряжения между двумя разными контактами. Относительно земли, определенного где-то в другой розетке «хорошего» нуля. Два фазовых провода в разных розетках, но на одной фазе покажут отсутствие разности потенциалов.

При наличии напряжения между двумя полюсами индикаторная неонка должна светиться.

Использование пробника — контрольной лампы

Пробник делают для определения целостности проводов. Это лампочка с батарейкой и два достаточно длинных провода с концами, удобными для подключения: штырьковые или с крокодильчиками. Таким пробником можно будет искать потом место обрыва в нулевом проводе, о котором говорилось выше. Однако такие поиски уже следует делать при полностью обесточенной сети.

Контрольная лампа

Но нам нужен пробник для проверки наличия напряжения. Его еще называют контрольная лампа — это то же самое, что и двухполюсный индикатор, отличие в использовании вместо неоновой лампочки обыкновенной лампы накаливания, рассчитанной на то напряжение, фазу которого мы ищем. Плюсом этой конструкции является то, что лампочка загорится только при «своем родном» напряжении. Однако, если есть вероятность воткнуть ее на две разные фазы, она может и сгореть. Но если такой вероятности нет (квартира запитана на одну только фазу), то таким пробником можно смело пользоваться. Воткнув его одним полюсом в один контакт розетки, а другой присоединив к ТОЧНОМУ нулю, получим свет от лампочки, говорящий о том, что фазу мы нашли. Оборванный ноль в этом случае свечения никакого не даст. Так же как и необорванный.

Как определить фазу и ноль мультиметром

Для определения фазы и нуля можно воспользоваться мультиметром, или тестером. В этом случае просто определяется напряжение. Все почти то же, как и в предыдущем случае с лампочкой, только величину напряжения мы увидим по показанию прибора. Нужно только предварительно выставить АС (alternative current — переменный ток) и диапазон измерений такой, чтобы наше сетевое напряжение в 220 вольт находилось внутри него, например, переключить диапазон «до 500 вольт».

Полярность при переменном токе значения не имеет, для определения фазы нужно двумя щупами проверять напряжение между двумя проводниками. А лучше крокодильчиком зацепиться за «точный ноль» (или землю — батарею отопления, только найти местечко, где нет краски — или ее содрать), а другим щупом проверять фазу в контактах розетки. Фаза должна дать сколько? Правильно, 220 вольт, или поменьше, как обычно в нашей сети. Нулевое напряжение даст нам хороший ноль — то есть покажет необорванную нулевую шину, а какие-то промежуточные значения означают плохую проводку. Это или фаза доходит плохо — где-то плохие контакты на фазе, и надо срочно искать — или плохой ноль — оборванный. Если плохие в розетке и ноль, и фаза, это значит, что проводка совсем не годная, и вот-вот в сети что-то приключится.

И вот тогда начинается новый этап — найти, узнать, выяснить все неисправности и их устранить.

domelectrik.ru

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост — щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

Разновидности отверток

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

1. Многофункциональная отвертка Safeline.
2. MS 18.
3. Lek ОП 1.
4. Lek ОП 2Э.
5. ВМ 1141 220 250В.
6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

1. Индикаторная отвертка показывает фазу или ноль.
2. Определение скрытой проводки бесконтактным способом.
3. Определение места обрыва кабеля.
4. Определение полярности элементов питания.
5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

• сначала проводка обесточивается;
• провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
• после чего необходимо включить электричество;
• щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
• тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

• желто-зеленый провод является заземлением;
• цвет провода фазы — черный;
• ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка нагревательного ТЭНа

Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки — к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

• взять индикаторную отвертку необходимо непосредственно за щуп;
• металлическую пластину нужно приложить к проводу;
• если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

1. Необходимо убедиться в отсутствии короткого замыкания — для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — значит, короткого замыкания нет.
2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
3. Его нужно пометить маркером. Затем нужно узнать расположение — где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
3. Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
2. Использование поврежденной отвертки строго запрещается.
3. Запрещается использовать устройство без винта.
4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

fb.ru

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Последовательность визуального осмотра

1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы и нуля в двухпроводной сети

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

1. Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
2. Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
3. Отметьте его маркером или цветной изолентой, отключите автоматический выключатель  и выполните необходимые подключения.
4. При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

stroyvopros.net

remontdoma.guru

Как узнать где фаза — Ремонт в квартире

Что такое фаза и ноль

Фаза — проводник, по которому передаётся напряжение к потребителю.

Ноль — пустая фаза. Возвращает ток: создаёт непрерывную электрическую сеть при подключении устройств, а также выравнивает фазное напряжение.

Земля — провод без напряжения в трёхжильном кабеле. Осуществляет защитную функцию: удаляет статические, паразитные токи.

Для чего необходимо определить рабочую и пустую жилу

Многие приборы требуют соблюдения полярности для нормальной работы:

• терморегулятор;
• контролёр в системе газового котла;
• измерительное оборудование лабораторий;
• и другие.

Если подключить эти устройства без строгого следования правилам расположения проводов, никто не даст гарантии на срок службы и качество их работы.

Как определить без приборов

Существует несколько простых и наиболее доступных способов.

По маркировке проводов цветом

Первый и наиболее надёжный способ самостоятельно определить, где фаза и ноль без тестера — осмотреть цвет изоляции каждого проводника:

• ноль — синий/голубой;
• земля — жёлто-зелёный;
• фаза — любой другой цвет от чёрного до белого, кроме вышеперечисленных.

В старых домах проводка может быть выполнена одноцветным проводом. В этом случае рекомендуем промаркировать выводы электропроводки при помощи термоусадочных трубок.

Делаем контрольную лампочку

Для этого способа нужно найти лампу накаливания с патроном и два отрезка многожильного провода длиной около 50 см:

1. Подсоединяем жилы в разъёмы патрона.
2. Зачищаем до металла трубу отопления.
3. Крепим один провод к трубе, а вторым «щупаем» интересующие нас жилы.

Как только провод коснётся фазы, лампочка загорится.

Используем картошку

Понадобится:

• резистор на 1 МОм;
• 1 картофелина;
• 2 провода длиной по 50 см.

Один конец первого проводника подсоединяем к трубе, второй вставляем в разрезанную картошку. Другой проводник также вставляем одним концом в картофелину, а вторым «щупаем» жилы.

Ждём 5–10 минут.

Фаза — появилось небольшое тёмное пятно. Ноль — нет никакой реакции.

Видео: определение полярности без приборов

Источник: elektro.guru

Определение фазы и нуля без приборов

Бывают ситуации, когда для правильности подключения необходимо узнать какой провод фаза, а какой ноль. Например, для обеспечения н

givewhereyoulivehamptons.org
