Столбчатый фундамент под каркасный дом своими руками

Данная статья предназначена для тех, кто хочет изготовить столбчатый фундамент своими руками для каркасного дома. Она знакомит с основными тонкостями, которые возникают во время строительства, и предостерегает от возможных ошибок. Ведь фундамент – это основа, которую уже невозможно будет переделать и от которой напрямую зависит надежность и долговечность постройки.

Столбчатый фундамент представляет собой среднее между ленточным и свайным фундаментами. В отличии от первого он выполняется в виде отдельных опор, соединенных между собой ростверком, т. е. не является сплошным, а от второго отличается тем, что опоры устанавливаются в заранее подготовленные котлованы и могут быть выполнены как из готовых бетонных блоков, так и отлитыми в опалубку. Главным преимуществом столбчатого фундамента перед ленточным является уменьшение трудозатрат в 1.5–2 раза, и возможность строительства сооружений на рыхлых и пучинистых грунтах.

Содержание статьи

Основные характеристики столбчатых фундаментов

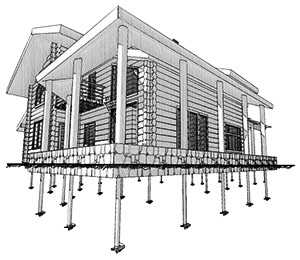

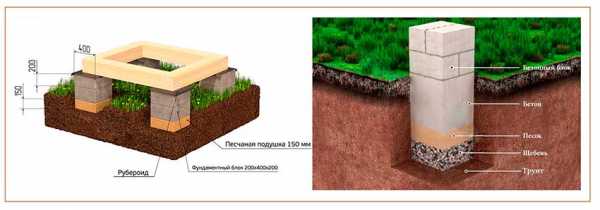

Столбчатый фундамент — это определенное количество опор, установленных по контуру внешних стен на расстоянии от 1,5 до 2,5 м и там, где имеют место быть наибольшие нагрузки (несущие простенки, углы постройки, пересечения стен). Основное применение фундаментов такого типа находят при строительстве легких построек на ненадежных грунтах, в частности, для каркасных домов.

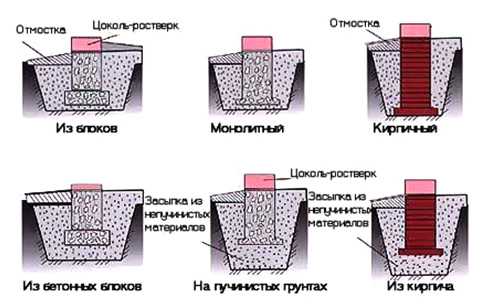

По выбору материала для выполнения выделяют следующие виды столбчатых фундаментов для каркасного дома:

бутовый;
железобетонный;
блочный.

Возможны также комбинации этих вариантов

Помимо этого, фундаменты различаются по глубине заглубления:

незаглубленные;
малозаглубленные;
глубокого заглубления.

Для строительства каркасных домов в большинстве случаев используют незаглубленные и малозаглубленные фундаменты с глубиной 40-80 см.

В этом случае подошва будет находиться выше уровня промерзания земли на песчано-гравийной подушке. Стоимость выполнения такого фундамента минимальна, но имеет некоторые ограничения по весу здания. Еще большая экономия средств достигается при отказе от выполнения ростверка, когда нижняя обвязка здания укладывается непосредственно на столбы фундамента через слой гидроизоляции.

Подготовительные работы

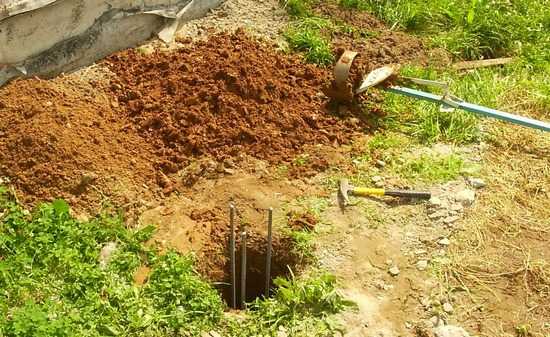

Перед тем как изготавливать столбчатый фундамент своими руками для каркасного дома, надо выполнить ряд работ и, в первую очередь, подготовить стройплощадку. Для этого по контуру здания с запасом по 2м необходимо срезать слой дерна и разметить места будущих опор. Для фундамента из железобетона роются ямы прямоугольной формы в точном соответствии с размеченными местами. Ямы глубиной менее 1м или в неосыпающемся грунте, имеющем большую плотность, можно рыть с вертикальными стенками, а с глубиной более 1м — с откосами, или в них выполняются крепления в виде распорок.

Глубина ям должна быть на 20-30см ниже заложения фундамента. По ширине яма должна быть на 20-40см шире выбранных габаритов столбов для того, чтобы была возможность установить опалубку. На дне укладывается и тщательно утрамбовывается подушка из гравия или крупного песка с примесью гравия для предупреждения морозного пучения. Подушка выполняется шире будущих опор на 10-20см с каждой стороны. Поверх подушки укладывается гидроизоляционный слой из рубероида или полиэтилена. Он служит для того, чтобы при заливке опор влага из бетонной смеси не уходила в подушку.

Процесс установки фундамента

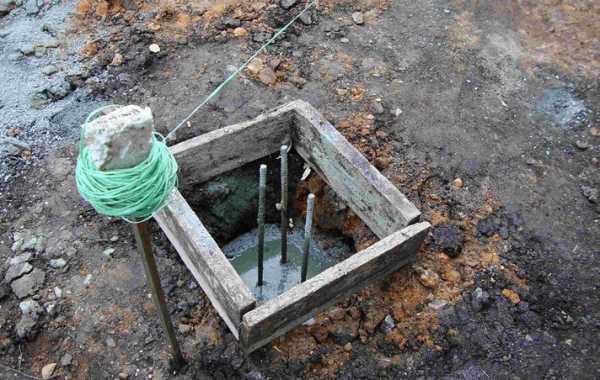

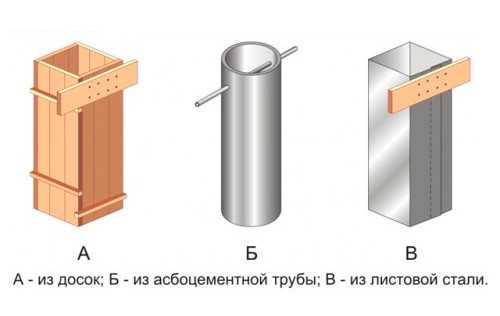

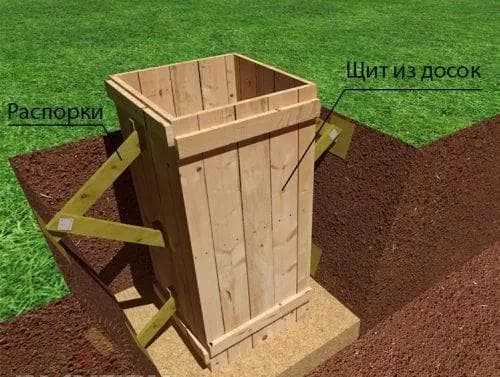

Далее необходимо установить опалубку, которую лучше всего выполнить из оструганных досок, влагостойкой фанеры и даже из ДСП плиты. Доски должны быть влажными, чтобы бетон при застывании не терял влагу слишком быстро. Также можно обернуть доски полиэтиленовой пленкой. В качестве опалубки можно использовать металлические или асбестоцементные трубы необходимого диаметра, которые после застывания бетона демонтировать не обязательно. При установке фундамента в плотном грунте, подземную часть опор можно заливать непосредственно в грунт без устройства опалубки.

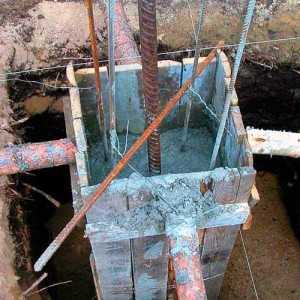

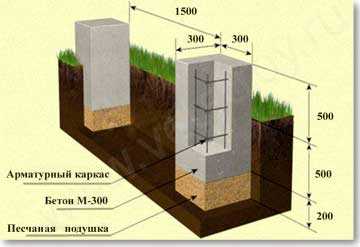

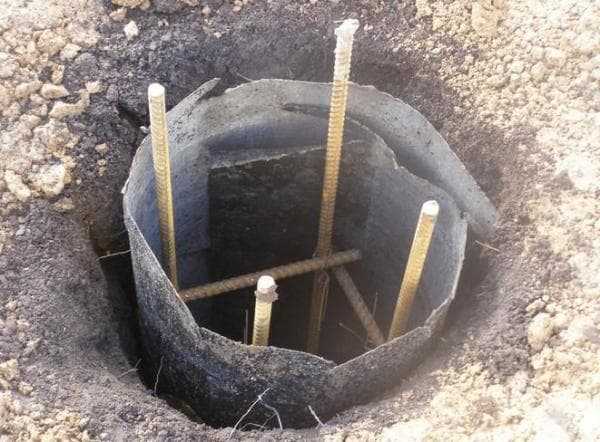

Внутри опалубки устанавливается каркас из арматуры для увеличения прочности. При строительстве фундамента без ростверка каркас не должен доходить до верхнего уровня опор на расстояние 5–10см. Арматура выполняется из стального проката толщиной 10-15мм, отрезки которого устанавливаются внутри опалубки вертикально на расстоянии 10-15см друг от друга и на таком же расстоянии от опалубки. Через каждые 25-30см по вертикали прутья перехватываются нетолстой стальной проволокой для исключения расхождения в стороны. В нескольких местах прутья и проволоку желательно сварить между собой. Особое внимание необходимо уделить тому, что верхние края опалубки по всему фундаменту должны находиться строго на одном уровне. Столбчатый фундамент под каркасный дом подразумевает установку обвязки здания непосредственно на опоры, без дополнительного выравнивания по высоте. Горизонтальность проверяется с помощью водяного уровня. Применение обычного строительного уровня недопустимо, т. к. при длине стены в несколько метров погрешность установки высоты может достигнуть нескольких сантиметров.

Заливку опалубки бетонной смесью производят в несколько этапов, слоями, тщательно трамбуя каждый залитый слой. От плотности заливки будет напрямую зависеть прочность фундамента. Наилучшие результаты получаются при использовании вибротрамбовки. Ее несложно сделать при наличии электродвигателя с небольшим эксцентриком на валу. Залитые опоры укрывают сверху рубероидом или полиэтиленом для защиты от высыхания.

При использовании бутового камня арматура не используется. Кладка фундамента из бутового камня имеет свои особенности. Камень должен быть по размеру не очень большим. В один ряд опоры должно уложиться несколько камней. Булыжники должны быть прочными, не рассыпаться при несильных ударах и иметь, по возможности, параллельные плоскости. Перед кладкой поверхность камней очищается от грязи и пыли. Кладут бутовый камень с зазором друг от друга не менее 3-х см, и ни в коем случае не вплотную друг к другу. Правильно сложенный фундамент из качественного камня по прочности нисколько не уступает литому из бетона.

Приготовление заливки

Состав бетона традиционный:

Цемент марки не ниже М400 – 1 кг;
Крупнозернистый песок – 2 кг;
Щебень – 4 кг

Если честно, то во всех источниках пропорции указаны с точностью до десятых долей килограмма, но хоть кто-нибудь видел строителя с весами в руках? Главное, не уходить далеко от заданных пропорций. Также не следует доливать много воды. Ее должно быть ровно столько, чтобы можно было равномерно перемешать смесь. При большом количестве воды смесь будет более текучей, но одновременно, уменьшится прочность готовой конструкции. Песок и щебень не должны иметь в составе глинистых включений. Также нежелательно использовать белый кварцевый песок. Его песчинки очень гладкие и плохо скрепляются с цементом.

Важнейшим преимуществом столбчатого фундамента является то, что выполнять его можно по мере приобретения материалов и наличии не сильно большого количества времени. Минимальное количество времени – это срок установки одной опоры. Столбчатый фундамент для каркасной постройки не требует времени на усадку, поэтому монтаж здания можно производить после установки последней опоры. Как известно, бетон набирает свои свойства по прошествии 3-х недель с момента заливки, поэтому минимальный срок, после которого можно возводить здание – 3 недели, что значительно меньше, чем при выполнении фундамента другими способами.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

karkasdom-stroy.ru

Фундамент под каркасный дом. Сооружение своими руками фундамента

Чаще всего под каркасный дом используется мелкозаглубленный ленточный фундамент, поэтому в первую очередь поговорим о нем. Тем не менее, это не единственный вариант — также основание может быть плитным, столбчатым или на винтовых сваях.

Мелкозаглубленный ленточный фундамент под каркасный дом

Для частного строительства обычно используется мелкозаглубленный ленточный фундамент. Его сооружение не слишком дорого, а конструкция получается достаточно прочной. Также расчет фундамента под каркасный дом в таком случае не требует больших усилий.

Поэтому такой фундамент используется для строительства самых разных домов. Каркасных, из кирпича, шлакоблока и других материалов. Будет интересно узнать, как возводится мелкозаглубленный ленточный фундамент.

Выбор места и планировка участка

Сначала выбирается место для постройки дома. Площадка разравнивается и размечается. Разметка обязательно нужна для того, чтобы фундамент получился ровным. В частном строительстве размечают при помощи веревки с колышками. Именно по разметке выкапываются траншеи, в которые будет заливаться бетон. Они должны находиться под каждой стеной будущего дома.

Рытье траншеи, песчаная подушка и монтаж опалубки

Ленточным, такой фундамент называется потому, что он представляет собой бетонную ленту, проходящую под стенами дома. Ширина траншеи должна быть такова, чтобы лента фундамента получилась чуть шире стены дома. Обычно 60-70 см. Нужно учитывать, что в траншеях будет устанавливаться опалубка. Глубина траншеи – от полуметра до метра. Ее стены рекомендуется выложить полиэтиленом или другим гидроизоляционным материалом.

Гидроизоляция предотвращает:
Обезвоживание бетона
Заиливание песчаной подушки

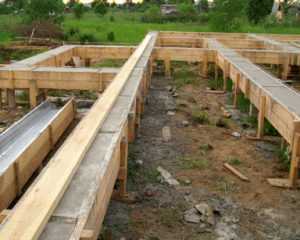

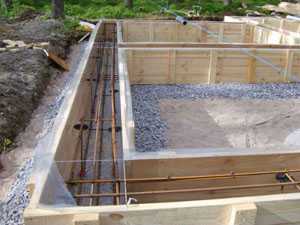

В выкопанную траншею устанавливается опалубка. Ее можно изготовить из любого подходящего материала. Досок, фанеры и т. д. На дно траншеи насыпается подушка из среднезернистого или крупнозернистого песка. Толщина подушки 20-40 см. Ее необходимо утрамбовать при помощи специальной трамбовки. В ее роли выступает деревянный чурбак с поперечной рукояткой. Под подушку можно насыпать слой щебня.

Армирование фундамента

Армирование фундамента придает ему дополнительную прочность. Оно должно выполняться обязательно. После установки опалубки. Для этого берется металлический прут диаметром 10-12 мм. Прут вяжется между собой. Как сетка с ячеей 20-30 см. Арматура соединяется при помощи вязальной проволоки. Использование сварки не рекомендуется. Это негативно сказывается на прочности.

Приготовление и заливка бетонной смеси

Бетонный раствор готовится из следующих компонентов:
Цемент марки не ниже М250
Среднезернистый или крупнозернистый промытый песок
Щебень среднего размера

Эти три компонента смешивают в пропорции 1/3/5 и, заливая водой, готовят бетонную смесь. Фундамент нужно заливать сразу весь. Потому что швы значительно снижают его прочность. Учитывая тот факт, что фундамент должен быть изготовлен за один раз, рационально использовать небольшую бетономешалку. После завивки бетона нужно применять вибратор, чтобы смесь равномерно разошлась между прутьями арматуры. Если вибратора нет, используют обычную штыковую лопату, проходя с ней вдоль ленты фундамента.

Высушивание фундамента

От того, насколько правильно высушен фундамент зависит его прочность, поэтому пренебрегать этим этапом не стоит. Фундамент должен сохнуть равномерно и достаточно долго. До полутора месяцев. Если есть возможность обождать с возведением стен более длительное время – нужно это сделать.

Если во время высыхания ленты фундамента пойдет дождь – нужно накрыть ее полиэтиленовой пленкой. Если погода слишком жаркая – рекомендуется покрывать бетон тряпками, смоченными водой.

Если мелкозаглубленный ленточный фундамент сделан по всем правилам, он будет служить надежным основанием для дома. Не будет требовать никаких реставраций и дополнительных работ.

Столбчатый фундамент под каркасный дом

Каркасные дома имеют небольшой вес, поэтому их можно возводить их на простых фундаментах, не требующих значительных финансовых и затрат.

Одним из видов оснований для каркасных домов являются столбчатые фундаменты.

Они применяются при строительстве одноэтажных домов, бывают заглубленными и мелкозаглубленными.

Столбчатые основания применяются под легкие здания при низком уровне грунтовых вод. Они представляют ряд столбов, расположенных:

Под углами здания
В местах сопряжения наружных стен с внутренними
Под стенами на расстоянии 1-3 метра друг от друга

В некоторых случаях для увеличения несущей способности и уменьшения давления на грунт основание столбов выполняют шире основной части.

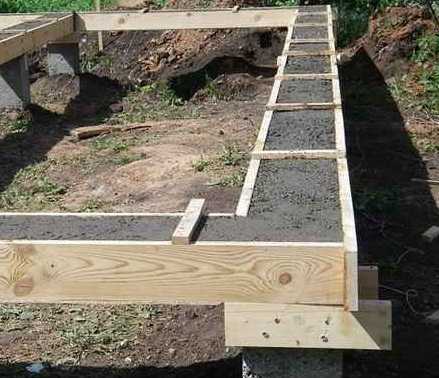

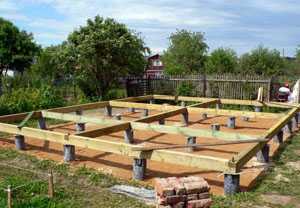

Для повышения устойчивости, столбы в верхней части соединяют балкой (ростверком).

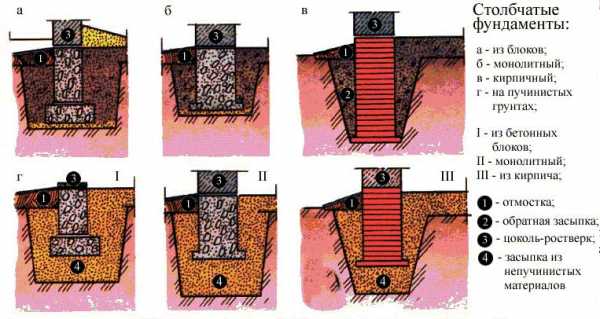

Заглубленные и мелкозаглубленные фундаменты

Заглубленные фундаменты применяют на глинистых почвах.

Высота подземной части столбов должна превосходить глубину промерзания грунта. Это обеспечивает неподвижность конструкции при оттаивании/замерзании почвы.

Мелкозаглубленные фундаменты применяют:

На скальных и песчаных грунтах
На почвах, подверженных силам морозного пучения
При глубине промерзания грунта от двух метров и более

Их выполняют на глубину 40-80 см.

Благодаря малой площади соприкосновения с грунтом на мелкозаглубленные фундаменты воздействуют меньшие силы морозного пучения.

Система столбов двигается вместе с почвой, то есть конструкция получается плавающей.

Материалы для столбчатых фундаментов

Балка изготавливается из деревянного бруса, железобетона, металлического двутавра или швеллера и крепится к столбам шпильками.

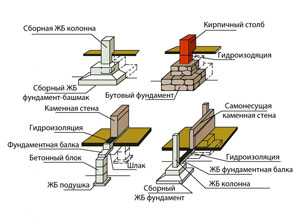

Столбы могут быть изготовлены из следующих материалов:

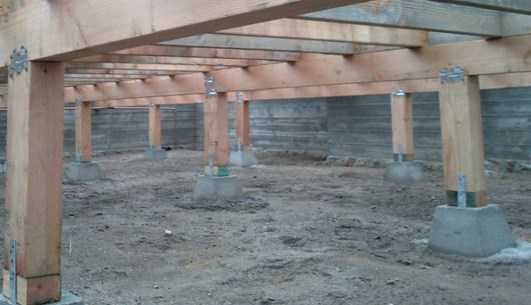

Дерево
Бутовый камень
Красный кирпич
Монолитный железобетон
Бетонит

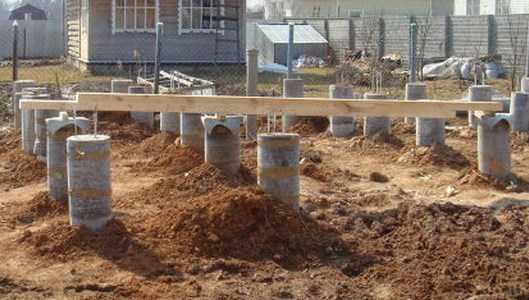

Асбоцементные трубы
Металлические трубы

Деревянные столбы должны быть обработаны составами против гнили, металлические — окрашены антикоррозионными покрытиями.

Для увеличения несущей способности трубы заливают бетоном.

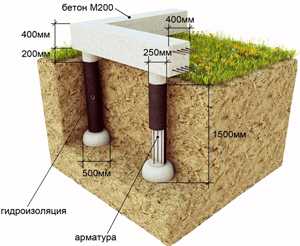

Диаметр круглых столбов выбирают в пределах 200 — 400 мм, сечение квадратных — 400х400 — 500х500 мм.

Строительство столбчатого фундамента для каркасного дома

Строительство фундамента выполняют в следующем порядке:

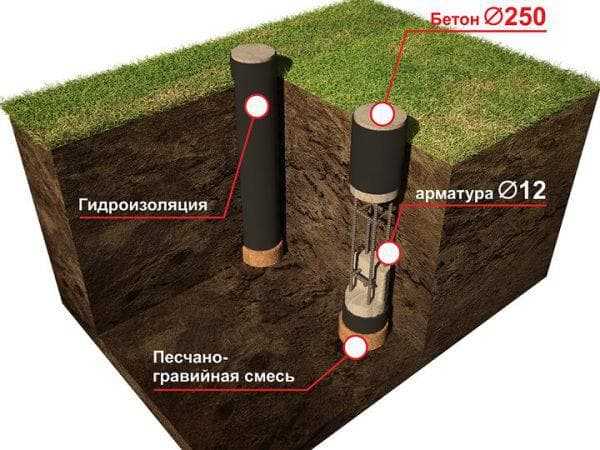

Под квадратные столбы копают, под трубы бурят ямы
Дно засыпают слоями песка и щебня, трамбуют
Трубы и деревянные столбы покрывают слоем битумной гидроизоляции опускают в траншеи и выполняют обратную засыпку
Под железобетонные столбы и бутовый камень делают опалубку
Бутовый камень укладывают и заливают раствором
При устройстве железобетонного фундамента увязывают арматуру, заливку бетона производят слоями, последующий слой укладывают после трамбовки предыдущего
Столбы из кирпича и бетонита выкладывают на цементно-песчаном растворе
После застывания столбы покрывают слоем гидроизоляции и выполняют обратную засыпку

При бетонировке/кладке столбов в них вставляют шпильки для крепления балки.

Между столбами и ростверком укладывают 2 слоя гидроизоляции из рубероида. Высоту надземной части столбов выбирают в пределах 50-80 см.

Каркасный дом на винтовых сваях

Если грунт слабый, если место заболочено, или грунтовые воды расположены высоко, можно соорудить фундамент на сваях. Лучше всего – винтовых. Их не нужно забивать, так как такие сваи вкручиваются в грунт, как шуруп в дерево. Это – очень хороший вариант. Ведь такой фундамент послужит надежной опорой на любых грунтах.

Такое строительство было предложено еще в середине IXX века, и с тех пор активно используется.

Большим плюсом винтовых свай является то, что в грунт они могут устанавливаться как при помощи механизмов, так и вручную. Это делает их очень удобным материалом для индивидуального строительства.

Что такое винтовая свая?

Такая свая представляет собой металлическую трубу, изготовленную из прочного металла. Тот конец, который будет вкручиваться в землю, заострен и снабжен приваренными лопастями. У разных свай, лопасти имеют разную конструкцию. Свая покрыта специальной грунтовкой, которая защищает ее от коррозии. Обычно, это грунтовка на основе цинка. Чтобы установить сваи, нет необходимости выравнивать участок. Дом на таком фундаменте может стоять и на склоне. Расстояние между опорами может быть разным, и рассчитывается исходя из диаметра труб и тяжести строения. Для большей прочности, после установки сваю заполняют бетонным раствором.

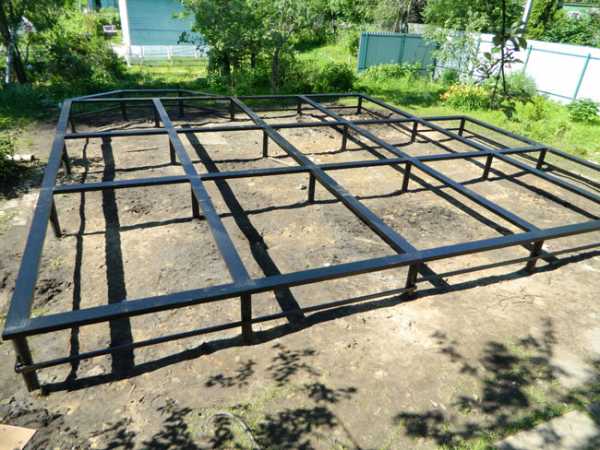

Когда все сваи вкручены, они обрезаются на нужную длину и соединяются ростверком. Он может быть металлическим или железобетонным. При вкручивании опоры нужно следить за тем, чтобы нижний конец сваи находился в прочном грунте.

Применение фундамента на винтовых сваях дает следующие преимущества:

Дом можно построить на любом грунте
Не требуется выравнивание участка под фундамент
Исключает проведение земляных работ
Для монтажа опор необязательно использование спецтехники

Правильно установленный свайный фундамент служит достаточно долго. Он является замечательной альтернативой любому другому фундаменту для постройки каркасного дома. Или любого другого дома, не обладающего большой массой.

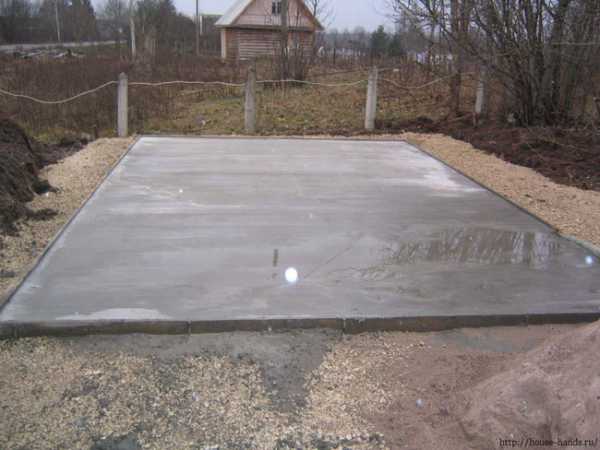

Плитный фундамент

Альтернатива при строительстве дома на неустойчивом грунте – это плитный фундамент. Он представляет собой монолитную бетонную плиту. Возведенный, например, на пучинистом грунте, такой фундамент как бы «плавает» на грунте сохраняя целостность постройки.

Как же сооружается такая конструкция?

Земляные работы при сооружении такого фундамента не требуют большого объема и не представляют сложности.

Просто выкапывается котлован глубиной в 20-30 см. В него насыпается песок. Песок – это песчаная подушка под монолитную бетонную плиту. Его поливают водой и тщательно утрамбовывают до такого состояния, чтобы не оставались отпечатки ног. Чтобы подушку не повредить при дальнейших работах, на ней делают цементную стяжку толщиной в 100 мм.

Теперь необходима гидроизоляция, чтобы бетонная плита не впитывала влагу из почвы. Для этого, поверх стяжки стелют листы рубероида внахлест. Швы запаиваются паяльной лампой. Рубероид нужно стелить с таким расчетом, чтобы его можно было загнуть с боков плиты.

Затем изготавливается опалубка, в которую будет заливаться бетон. Обычно, она изготавливается из досок, толщиной 25 мм. Что касается толщины бетонной плиты, то она может быть 200-250 мм. Увеличение толщины нерационально. По краям загибается рубероид и устанавливается утеплитель. Пенопласт или другой подходящий материал.

Необходимо использовать армирование будущей бетонной плиты. Оно выполняется при помощи металлической арматуры толщиной 10-12 мм. Вяжутся две сетки с ячеей в 30-40 см. Они располагаются внутри опалубки параллельно друг другу.

Заливка плиты фундамента

Для приготовления бетонной смеси берется:
Цемент марки не ниже М250 – 1 часть
Песок крупнозернистый или среднезернистый, промытый – 3 части
Щебень среднего размера – 5 частей

Все это заливается водой и приготавливается бетонная смесь в количестве, достаточно для заливки всей плиты. Заливать кусками нельзя, это значительно снизит прочность фундамента. Залитому фундаменту нужно выстоять минимум полтора месяца. За это время бетон наберет необходимую прочность. Если есть возможность, время можно увеличить

После того как фундамент застынет, нужно сверху положить слой гидроизоляции. Это может быть рубероид, или же какой-либо напыляемый материал.

При строительстве дома обязательно предусматривается утепление снизу. Это делается во время монтажа полов.

Все три рассмотренных вида фундаментов хорошо подходят для строительства каркасных домов и служат надежной опорой, которая будет держать строение на протяжении всего срока службы дома.

Фундамент каркасного дома своими руками

Каркасные дома удобны тем, что могут возводиться практически на любой местности. Тем не менее, этот факт не снижает уровня требований к основанию дома. Фундамент для каркасного здания все так же должен возводиться с определенными параметрами. И если профессиональному застройщику не составит труда подобрать тип фундамента и сделать его заливку, то при самостоятельном сооружении здания нужно научиться обращать внимание на правила постройки основания дома.

Расчет при закладке фундамента

Просто взять и построить фундамент – не получится. Еще в процессе возведения могут дать знать о себе местные климатические условия, если они не были учтены. Поэтому закладку основания следует начинать с предварительной подготовки. Сюда включается исследование особенностей местности и в частности – самого строительного участка.

Выбор типа фундамента зависит от следующих условий:
Глубина промерзания грунта на участке
Уровень залегания грунтовых вод
Структура и несущая способность почвы на участке застройки

От этих параметров зависит тип основания, глубина его закладки и даже выбор места расположения будущего здания. При исследовании этих данных важно учесть, чтобы несущая способность позволяла выдерживать нагрузку всего каркаса здания, а уровень промерзания находился выше уровня грунтовых вод. В противном случае процесс устройства фундамента будет более трудоемким и затратным.

Какой фундамент выбрать

Самый первый вопрос при закладке основания дома, – какой тип фундамента более всего подойдет на данном участке.

Если не обращать внимания на советы многочисленных друзей и родственников, то будет несложно выбрать подходящий вариант из распространенных типов оснований:

Ленточный фундамент

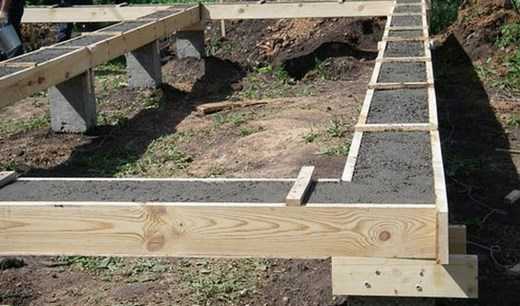

Столбчатое основание с ростверком
Столбчатый тип фундамента
Плитный фундамент
Свайное фундаментное основание

Это основные распространенные типы оснований. Кроме них существуют еще смешанные виды, например – ленточно-столбчатый фундамент.

Чтобы сделать верный выбор, можно вкратце ознакомиться с основными признаками и характеристиками каждой группы фундаментов.

Ленточное фундаментное основание

Ленточный тип оснований для каркасного дома обычно применяется при закладке здания сложной конфигурации. Это один из самых распространенных типов оснований, используемых практически в любой климатической зоне. Однако не рекомендуется закладывать ленточный фундамент на слишком вспучивающихся грунтах и на участках с большим слоем промерзания почвы.

Чаще всего этот тип фундамента рассчитан на массивные сооружения. А при возведении каркасных легких зданий он может применяться в том случае, если планируется сооружение цокольного этажа, подвала или подземного гаража.

Технология изготовления достаточно проста – в подготовленную траншею устанавливается опалубка из досок. Противоположные ее стороны скрепляются между собой, чтобы бетон приобретал заданную форму при схватывании. После чего производится заливка бетоном. По завершению этапа застывания бетона опалубка снимается.

Столбчатый фундамент каркасного здания

Этот тип основания тоже достаточно популярен, учитывая тот факт, что в сравнении с ленточным он дешевле в полтора-два раза. К тому же для каркасных строений с легкими стенами он подходит идеально, в то время как ленточный более рассчитан на массивные конструкции.

Применяется устройство столбчатого фундамента при закладке домов из бруса, каркасно-щитовых конструкций. Столбы для такого основания могут быть из дерева, камня, бетона. Возводятся столбы во всех местах максимальных нагрузок, а именно – в точках пересечения стен, обязательно – на всех углах, а также – под простенками и опорами с тяжелой нагрузкой. Для обеспечения распределения нагрузки на фундамент в равномерных пропорциях по верхним концам столбов устраиваются обвязочные балки. Расстояние между отдельно стоящими столбами – от 1,5 м до 3,0 м.

Применение таких фундаментов целесообразно в любой климатической зоне страны. Они могут быть устроены даже на пучинистых грунтах.

Под каждый столб необходимо подготовить скважину, внизу которой устраивается песчаная подушка. Далее устанавливается готовый столб и утрамбовывается. При заливке необходимо установить трубу необходимого диаметра, в полость которой заливается бетон. По мере схватывания труба поднимается вверх, а место вокруг образованного столба утрамбовывается.

Плитный тип фундамента

Такие основания применяются реже других и используются в основном на сильно подвижных почвах и сильно сжимаемых грунтах. Они носят название «плавающие фундаменты», так как способны двигаться вместе с колебаниями грунта.

Этот вид основания считается одним из самых прочных и надежных. В то же время он является и самым дорогостоящим. Для его изготовления используются готовые бетонные плиты, или делается самостоятельная заливка бетоном по всему периметру будущего здания.

Свайно-винтовой тип фундамента

Еще один распространенный тип основания, при котором используется винтовые сваи. Удобен этот вид основания простой своего устройства и доступностью по бюджетным соображениям. К тому же этот фундамент не занимает много времени при устройстве.

Утепление фундаментной основы каркасного дома

После того, как сооружен фундамент, необходимо принять меры по его утеплению и обеспечению гидроизоляции.

Основания ленточного типа утепляются внутри и снаружи при помощи плитных материалов – пенопласта, пенополистирола, которые крепятся на конструкцию фундамента. Также широко используются рулонные утеплители – минвата и другие, которые также крепятся к стенке основания. Изнутри стенки фундамента можно присыпать песком или керамзитом.

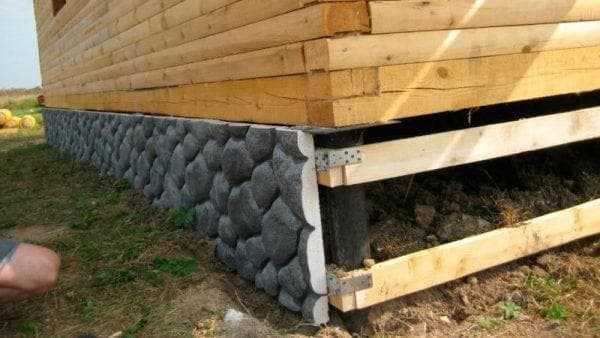

Свайные и столбчатые фундаменты утепляются путем засыпания пустого пространства тем же песком или керамзитом.

При возведении каркасного здания его фундамент необходимо обеспечить вертикальной и горизонтальной гидроизоляцией. С той целью используется один из изоляционных материалов, чаще всего это рубероид.

Что еще надо учитывать при закладке основания

Каркасные сооружения обычно имеют небольшую массу, и потому не имеет смысла закладывать дорогостоящие массивные фундаменты, за исключением тех случаев, когда этого требуют геодезические условия на участке.

Для домов с одним этажом подойдет любой тип основания, но чтобы удешевить величину затрат, такой фундамент надо делать мелкозаглубленным. Обычно на устройство фундаментного основания затрачивается треть всех бюджетных расходов. А учитывая простоту и легкость конструкции каркасных домов, затраты на основание тоже будут небольшими.

При возведении каркасных зданий в два этажа рекомендуется использовать ленточный фундамент с большей глубиной заглубления. Отлично для этих целей подходит буронабивной фундамент и основание на винтовых сваях.

megabeaver.ru

Cтолбчатый фундамент для каркасного дома, расчет

Строительство каркасного дома – это ответственный процесс, который предполагает грамотное соблюдение всех правил и нюансов. Если вы хотите, чтобы ваш дом прослужил вам долго, то необходимо позаботиться о выборе фундамента.

Для постройки такого типа выбирают столбчатое основание. Особенность его в том, что выполнить все работы по его возведению можно своими усилиями. Это идеальное решение для тех людей, у которых ограничение по времени и срокам.

Как рассчитать

Перед тем как перейти к возведению столбчатого фундамента под дом, необходимо выполнить его расчет. Для этого предстоит внимательно изучить участок, на котором будут выполняться строительные работы. Если вы решили строить столбчатое основание, то оно обязательно предполагает выполнение пробного бурения на 0,5-0,6 ниже требуемой глубины закладки столбов. Если после изучения участка вы обнаружили слой водонасыщенных слабых грунтов, то от возведения столбчатой конструкции придется отказаться. Дело в том, что под нагрузкой столбы могут прорезать несущую почву и провалиться.

После изучения участка необходимо перейти к расчётам, чтобы определить нагрузку, которую строение с фундаментом будут оказывать на почву. Также предстоит определить вес дома.

Выполняя расчет, стоит придерживаться следующих нюансов:

Если угол наклона скатов крови более 60 градусов, то снеговая нагрузка берется как ноль.
При расчете основания к весу здания необходимо приплюсовать приблизительный вес самого фундамента. Для этого предстоит подсчитать его ориентировочный объем и умножить на удельный вес железобетона, который составляет 2500 кг/м3.

Когда масса здания была подсчитана, то предстоит определить минимально требуемую общую площадь оснований всех столбов фундамента. А вот как осуществляется расчет свайно ростверкового фундамента, и как его выполнить, поможет понять информация из статьи.

На видео – как рассчитать столбчатый фундамент:

Для этого предстоит воспользоваться следующей формулой:

S = 1,3×P/Rо ,

где 1,3 — коэффициент запаса надёжности;

Р — общая масса здания вместе с фундаментом, кг;

Rо — расчётное сопротивление несущей почвы, кг/см².

При выполнении расчёта необходимо принять во внимание тот факт, что расчетное сопротивление дается для почв, сосредоточенных на глубине 1,5 м. У поверхности это значение в 1,5 раза ниже.

После того, как было получено значение общей площади основания всех столбов, можно понять необходимо их количество с учетом диаметра или габаритов сечения.

Как можно сделать фундамент под баню из керамзитоблоков, поможет понять видео из статьи.
Насколько эффективен столбчатый фундамент под баню, и как его можно сделать, поможет понять видео из статьи.
Как сделать фундамент под забор своими руками, и на что следует обращать внимание, поможет понять данная статья: https://2gazon.ru/postroiki/zabory/kirpichnye/fundament.html

А вот как можно сделать фундамент под теплицу из кирпича, поможет понять видео из статьи.

Как сделать

Итак, все расчеты выполнены, материалы подготовлены. Теперь можно переходить к непосредственному возведению столбчатой конструкции. Делать это не сложно и недолго. Кроме этого, такой вариант отлично подойдет тем людям, которые не имеют особого опыта в сфере строительства.

Подготовка участка

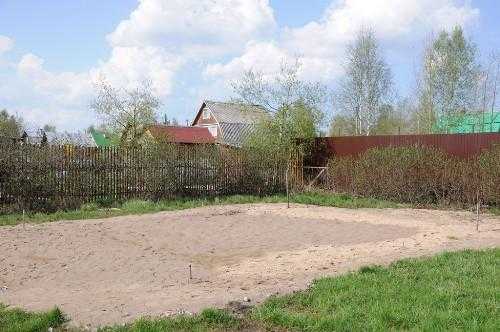

Перед тем как возвести основание, необходимо тщательно подготовить сам участок. Для этого придется воспользоваться следующим планом:

Удалить с участка весь мусор и верхний слой земли. При выполнении второго пункта необходимо удалять слой грунта на глубину 18-20 см.
Выровнять поверхность.

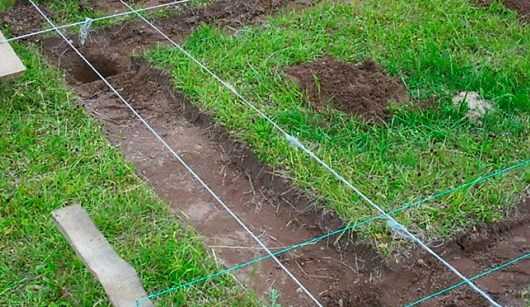

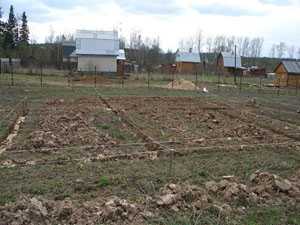

Осуществить разметку участка согласно плану. Для этих целей подготовить деревянные колышки, вбить их в почву по углам будущего дома. Через них натянуть шнур и выполнить замеры точности разметки согласно проекту.
Разметить те места, где нужно будет выкопать ямы для столиков. Углубления должны находиться под каждым углом будущего строения, а также в тех местах, где перегородки и стенки пересекаются. Между каждым столбом должна быть дистанция не более 1,8 м.
При помощи специального бура выкопать углубления.

На видео – как сделать столбчатый фундамент для каркасного дома:

Подошва фундамента

Если возведение фундамента будет происходить на песчано-гравийной почве, то дно под каждым основанием выровнять и засыпать его подушкой из мелкого щебня. Далее произвести плотную утрамбовку. Залить все жидким цементом. Толщина готовой подбетонки составит 20 см. Для строительства каркасного дома этих мероприятий достаточно. Установка опалубки ведется еще до того, как подбетонка полностью высохнет. Этот момент крайне важно не упустить.

На глинистых почвах необходимо подготовить подушку из гравия или песка. При этом она должна быть шире тела основания на 40 см. После выкладки материала его поливают водой и трамбуют. Толщина подушки будет составлять 25 см. Монтаж блоков ведется сразу на подушку. Для каркасного дома не требуется производить армирование основания. А вот как выглядит свайно винтовой фундамент, и как его можно сделать своими руками, поможет понять данная статья.

На видео – подошва столбчатого фундамента:

Опалубка

Для снижения себестоимости и ускорения работы необходимо воспользоваться инвентарной, готовой щитовой опалубкой. Благодаря ее сборным щитам удается менять габариты конструкций и градус углов. Кроме досок в роли опалубки может выступать влагостойкая фанера, железо и пластик. Доски должны быть узкими, чтобы они не давали трещин и сырыми. Так что перед установкой их смочить водой.

Опалубка столбчатого фундамента

Если грунт плотный и сухой, а стены углубления не обсыпаются, то про опалубку можно позабыть. По периметр углубления укладывают рубероид, чтобы вода из раствора не просачивалась в грунт. Далее рубероид убирать не стоит, так как он будет выступать в роли гидроизоляции для опор. Асбестовые трубы, монтированные вместо опалубки, также оставить в земле. А вот каков необходим расход битумной мастики для гидроизоляции фундамента, и как её стоит использовать, поможет понять данная статья.

Также существует более простой и бюджетный вариант возведения опалубки. Используя рубероид, сформировать из него трубу размером, который равен размеру столбам, обозначенным в проекте. Чтобы предотвратить разворачивание рубероида, необходимо его обмотать скотчем по окружности с наружной стороны.

Установка рубероидной плиты ведется вертикально на подушку. Чтобы она не двигалась, ее стоит зафиксировать сбитыми деревянными планками.

Армирование и заливка бетона

Армирование заливного основания осуществляется каркасом. Его выполняют из 4 стальных стерней, размер которых 10-12 мм. Их перехватывать через каждые 25 см проволочными хомутами. Это позволит предотвратить расхождение арматуры по сторонам. Заменить прутья арматуры можно трубой, которая установлена по центру.

Армирование и заливка бетона

Дно опалубку залить раствором. Его толщина составляет 14-20 см. Пока еще раствор не засох, в него установить сердечник из трубы по центру. Установка каркаса ведется так, чтобы между стержнями арматуры была соблюдена дистанция в 2 см от стенок.

Для заливки использовать смесь М200. В нее входит песок, гравий 3-х различных фракций и вода. Уклада смеси ведется послойно по 30 см. затем трамбуется. Когда заливка была окончена, то нужно сверить монтажный горизонт. Если верхние обрезы столбов не одинаковой высоты, то предстоит уравновесить высоту при помощи ростверка. Для этого задействуют 1 часть цемента и 2 части песка. Опалубка остается нетронутой на протяжении 7 дней. Также будет интересно узнать о том, как происходит обвязка каркасного дома на ленточном фундаменте.

Гидроизоляция и ростверк

После снятия опалубки модно переходить к изоляции столбов от влаги. Для этих целей задействуют обмазочные или рулонные материалы. Чаще всего применяют рубероид, стекловолокно, жидкое стекло и смолу. Чтобы засыпать пространств около конструкции, необходимо применять глину. Ее уложит слоем в 30 см, а заем утрамбовать.

Гидроизоляция и ростверк

Ростверк – это перемычка или пояс, который служит соединением для верхних частей столбов. Выполняется он для придания столбам устойчивости и защиты от сдвигов отдельных оснований. Возможно вам также будет интересно узнать о том, как укрепить фундамент деревянного дома.

Забирка

Это разновидность цоколя, которая служит для устранения расстояния между опорами от обвязки до грунта. Благодаря забирке удается защитить строение от проникновения животных, осадков, а еще это возможность для сохранения устойчивой сезонной температуры.

Забирка столбчатого фундамента

При строительстве каркасного дома нередко используется столбчатый фундамент. Это один из самых простых и дешёвых способов получения прочного и надежного основания. И хотя его возведение не такое и сложное, лучше доверить это дело специалистам, если человек и понятие не имеет, как производить расчёты, какие материалы выбирать и как непосредственно выполнить строительные работы. Читайте отдельный материал про свайный фундамент с ростверком.

2gazon.ru

Столбчатый фундамент для каркасного дома

По опыту, каркасные дома являются самым экономичным решением для индивидуального застройщика. Но при этом многие пугаются высокой стоимости работы специализированных строительных компаний, предлагающих каркасные постройки «под ключ», отдавая предпочтение более традиционным решениям. И зря, ведь своими руками вполне можно построить уютный загородный коттедж в один этаж, только вот на чем он будет стоять? Ведь, как известно, стоимость пресловутого «нулевого цикла», подразумевающего выполнение подземой части постройки, может достигать едва ли не трети стоимости всего строительства. Вот почему в этой статье мы поговорим о столбчатом фундаменте, который является одним из оптимальных вариантов при строительстве.

Варианты

Наиболее распространенные решения возведения фундаментов под каркасные дома – столбчатые (кирпичные, железобетонные, бутовые) или свайные (в частности, буронабивные). Если грунт не пучинистый, то вполне можно обойтись использованием незаглубленных столбов-опор, которые возводятся на песчаной подушке. Если же приходится вести строительство на пучинистом грунте, то выбор отдается в пользу свайных или фундаментов на столбах. Рассмотрим конкретные примеры:

уровень грунтовых вод (УГВ) высокий. Либо закладываются сваи до устойчивых плотных слоев грунта, либо возводят плитную несущую подземную часть;
УГВ низкий и грунт непучинистый. Самый дешевый вариант – закладка опор-столбов на песчаную подушку;
УГВ низкий, грунт пучинистый. Можно сделать ставку на ленточно-столбчатый фундамент: сначала на песочную подушку заливаем мелкозаглубленную железобетонную ленту, а уже на этой монолитной «раме» устанавливаем столбы

Проанализируйте грунт на вашем участке, сделайте расчет нагрузки и требуемой площади подошвы основания, и только после этого приступайте к проведению работ. Поверьте, замена несущей подземной части – мероприятие не самое простое и, тем более, не самое приятное. Все столбы в обязательном порядке должны быть обвязаны. В противном случае под воздействием сезонных изменений, протекающих в грунте, опоры могут изменить свое положение, что негативно сказывается на надежности.

Ход работ

На первом этапе проводим оценку грунта, которая впоследствии потребуется для расчета. Если вы определились с проектом будущего дома, то можете рассчитать примерные нагрузки от него на основание. Исходя из полученных значений нагрузки и параметров грунта на стройплощадке, можно рассчитать требуемую суммарную площадь подошвы и количество опор.

Далее участок, на котором будет возводиться дом, очищается, чтобы впоследствии осуществить его разметку. На этом этапе работы могут выполняться по-разному, в зависимости от выбранного типа. Мы рассмотрим возведение двух видов:

Столбчатый вид

Столбы, играющие роль опоры дома, устанавливают по периметру будущей постройки, в точках пересечения несущих стен и местах максимальной нагрузки (для равномерного ее распределения на грунт). Расстояние между отдельными столбами не должно превышать 2-3 метров, а их количество определяется исходя из расчетных значений.

Данный тип в обязательном порядке устанавливается на плотно утрамбованной песчаной площадке (для чего вырывают ямы необходимых размеров). На заключительном этапе «нулевого цикла» необходимо проведение работ по устройству забирки и отмостки.

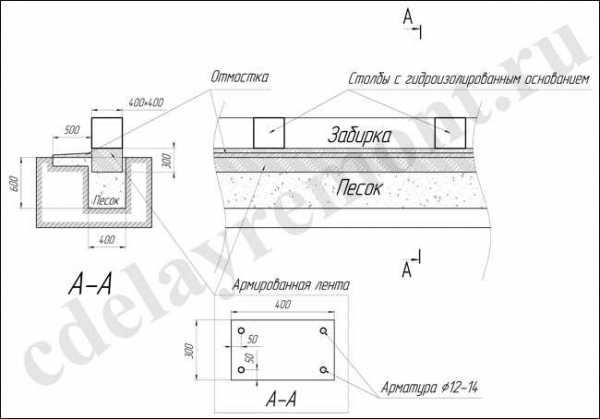

Ленточно-столбчатый

Их целесообразно возводить при залегании пучинистого грунта выше уровня промерзания. Возводят их на песчаной подушке, толщина которой составляет 400-600 мм. Песок укладывается в предварительно вырытые траншеи, поливается водой и уплотняется. Далее приступают к возведению монолитной ленты. По сути, необходимо построить мелкозаглубленный ленту, так что мы рекомендуем ознакомиться с информацией, представленной здесь.

Чтобы впоследствии не потребовалось проводить усиление подземной чати, лучше всего залить ленту с сечением 300 на 400 мм, обязательно усиленную двумя поясами арматуры. Только после полного застывания монолита можно приступать к последующим операциям строительства.

Если вы все сделали правильно и не забыли надежно обвязать столбы, то такой фундамент прослужит вам многие годы, не требуя пристального внимания и ремонта.

tolkostroyka.ru

Столбчатый фундамент своими руками для каркасного дома (пошаговая инструкция)

Возведение коробки жилого дома, от основания до крыши, занимает 40% всех строительных затрат, включая инженерные и отделочные работы. Немногим меньше половины этого показателя приходится на основание дома. Наиболее экономичным и быстрым строительством будет каркасно-щитовой дом на столбчатом фундаменте.

Метод такого сооружения совершенно доступен для того, чтобы возвести самостоятельно как само здание, так и столбчатый фундамент своими руками для каркасного дома. Это идеальное решение при ограниченных средствах и сроках строительства.

Преимущества

Такой вид исключает устройство подвала и не возводится в местностях с плывучими водонасыщенными грунтами.

Во всех остальных случаях для каркасных домов он имеет определенные достоинства:

Не требует столь длительного высыхания и усадки, как ленточный, что позволяет произвести строительство в течение одного сезона;
Не требует габаритной техники, большого числа рабочих;
Экономичнее ленточного такой же глубины в 2 раза;
При необходимости, позволяет проводить не все работы одновременно, а возводить каждый фундамент отдельно;
Работы могут проходить в любую погоду, даже зимой;
Такой фундамент легко поддается ремонту и замене.

Перед сооружением своими руками столбчатого фундамента для каркасного дома надо знать, что:

Столбы фундамента устанавливают под каждым углом по периметру здания, на пересечениях и стыках внутренних стен;
Достаточное расстояние между стойками для этого типа зданий 2–3 м. Этажность не играет роли, поскольку распределенный вес просто ничтожный;
Сборный, из готовых бетонных блоков или монолитный заливной столбчатый фундамент своими руками для каркасного дома будет наиболее рациональным вариантом. Также можно использовать асбестовые трубы, в которые заливается раствор;
Монолитные столбы устанавливаются в 2 раза дольше сборных и обойдутся дороже в полтора, требуя арматуры, установки опалубки, заливки бетоном;
Для легких домов делают фундаменты незаглубленные (глубина от 40 до 50 см) и малого заложения (глубина — 70 см). Это применимо и на пучинистых (с глубоким промерзанием и большим процентом влаги) грунтах. Все прочие глубины и примеры столбов рассчитаны для иных типов построек;
Горизонтальное сечение монолитных столбов — 400х400 мм или 400 мм в диаметре. Размеры бетонных блоков — 200х200х400.

Подготовка площадки

Место под строительство будет превышать площадь будущего дома на 2 –3 м от каждой стороны периметра.

Для подготовки территории:

Убирают мусор и крупные камни;
30 см верхнего слоя грунта снимается. Учитывая, что плодородный гумусовый слой составляет от 8 до 20 см, его лучше перенести подальше от стройки в места для насаждений;
Площадку выравнивают, засыпав ямы, и сняв бугры;
С помощью уровня и ровной длинной доски, контролируют горизонтальность участка.

Фундаментные ямы

Разметка и рытье ямы. Перенос плана здания на подготовленную территорию и разметка столбов, несложное, но кропотливое занятие. Это требует некоторых знаний и опыта, особенно если в плане много углов, стыков, пересечений стен. Расположение фундаментных столбов для каркасно-щитового дома не допускает ни малейших погрешностей.

В интернете выложено множество инструкций для точной и правильной разметки. Но если нет полной уверенности в своих возможностях, то стоит привлечь к работе специалиста. Копая лопатой, можно достичь большей точности расположения каждого углубления. Если использовать экскаватор, то лучше вырывать общую траншею.

Глубина траншей или ям на 30 см, а ширина на 40 см будет больше размеров готового столба, чего требует устройство основания и установка опалубки.

Под асбестовые трубы можно просверлить скважины ручным буром. Все ямы должны быть одинаковой глубины и строго вертикальными.
