Как сделать измельчитель травы своими руками из стиральной машины – измельчитель травы своими руками из стиральной машины

Содержание

Измельчитель травы своими руками из стиральной машины

Рейтинг автора

Автор статьи

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Написано статей

Как приятно прогуливаться по собственному саду, где каждое растение выращено своими руками! Каждый садовод знает: чтобы достичь хорошего результата, нужно много трудиться. Мульчировать почву травой — отличный способ наполнить ее питательными веществами. А чтобы облегчить эту задачу, в хозяйстве пригодится самодельный измельчитель или траворезка. О том, как ее изготовить, пойдет речь в статье.

Что понадобится для создания измельчителя для травы?

Чтобы разобраться во внутреннем устройстве измельчителя, определитесь с его типом. Работа прибора может быть основана:

На бензиновом моторе. Эти мощные устройства позволяют обрабатывать большие объемы травы. К тому же с ними удобно работать в любой точке сада — бензиновая траворезка не нуждается в подключении к сети. К минусам можно отнести затраты на заправку и загрязнение окружающей среды.

На электрическом двигателе. Более компактные устройства зависят от наличия розетки поблизости. Рассчитаны на меньший объем продукции, но для домашнего хозяйства подходящий вариант. Производительность зависит от мощности: 1,5 кВт — для веток толщиной 2 см, 3–4 кВт — 4 см, а 6 кВт — для хвороста и веток.

Из чего состоит садовый измельчитель:

Основы из металла.
Вала с ножами для резки.
Двигателя (можно из старой стиральной машины).
Кожуха для защиты.
Шкива и ремня для передачи крутящего момента.
Короба для приемки измельченной травы.
Кабеля с вилкой.

С помощью траворезки вы быстро заготовите тюки сена и соломы.

Для удобства передвижения вы можете оборудовать прибор колесами. Подойдет детский велосипед или коляска. Остальные составляющие найдутся в гараже или сарае. За основу можно взять бак от старой стиралки-полуавтомата. Он обязательно должен быть металлическим. Что еще понадобится:

Мотор на 180 Вт или больше.
Кабель и вилка.
Кнопка запуска (также можно снять с машинки).
Ведро или контейнер для сбора измельченного материала.
Стальные уголки для основы.
Крепежные детали.
Инструменты: дрель, болгарка, отвертка, пассатижи.

Перейдем к ножам. Без них измельчать траву не получится. Траворезки имеют несколько видов ножей:

Диск. Способен переработать траву и мелкие стебли.
Фрезер. Измельчит даже толстый хворост (8 см).
Фрезеро-турбинная конструкция. Переработает даже влажные толстые ветки.

Для изготовления своими руками лучше выбрать ножовку или дисковую пилу. Заранее подготовьте чертежи устройства.

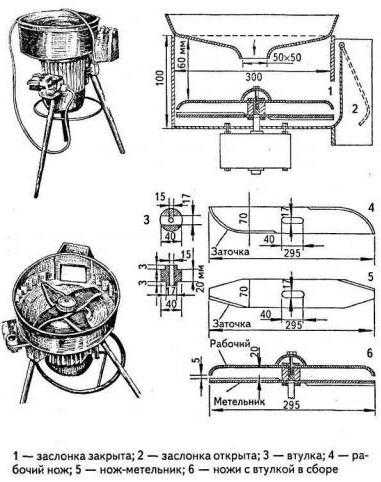

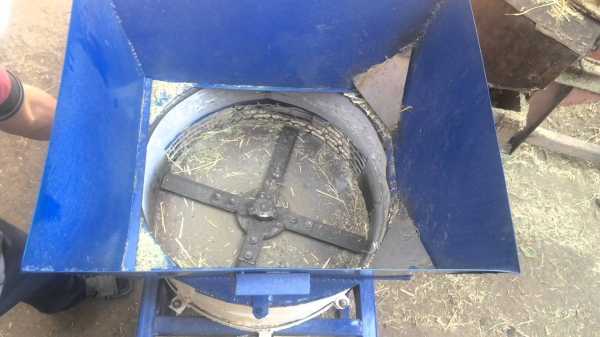

Как сделать траворезку из стиральной машины?

Начните с подготовки корпуса. Если за основу брался бак от стиралки, тогда обрежьте его по высоте. Вам должно быть удобно пользоваться устройством. Сбоку внизу подготовьте отверстие (20х7 см), через которое будет выходить измельченная трава. Оно должно располагаться так, чтобы ножи находились немного выше по уровню.

Снаружи вокруг отверстия закрепите кожух. Он не даст продукции разлетаться по сторонам, а также защитит оператора от повреждения.

В качестве кожуха можно использовать лист металла. Крепите его к корпусу саморезами или болтами. Корпус подготовлен. Действуйте дальше:

Из уголков изготовьте основу. Высота ножек зависит от высоты емкости, в которую будет собираться силос. Скрепите основание с помощью сварки.

Из двигателя стиралки снимите мерки вала. Это нужно для того, чтобы изготовить или заказать втулку необходимых размеров. В валу просверливаются два отверстия (7 мм), точно такие же делаются во втулке, после чего она надевается на вал. Закрепите конструкцию болтами.
Прикрепите мотор ко дну корпуса, используя шпильки.

Подготовьте ножи. Особое внимание стоит уделить заточке. Если вы собираетесь работать с ветками, тогда затачивайте нож с одной стороны. Если с травой — лучшим вариантом считается заточка под ромб.

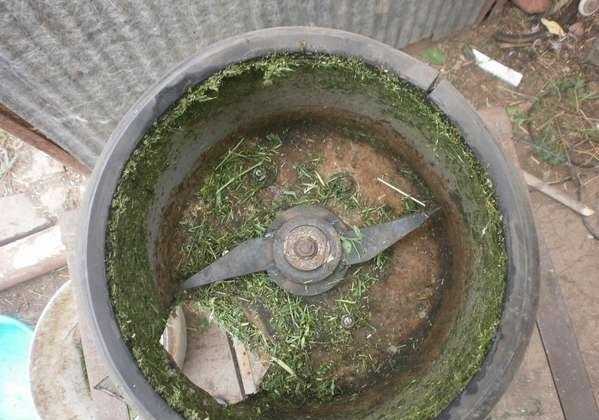

В отверстие днища продевается вал двигателя, на который надеваются ножи. Сверху все закрепляется гайками.

Важно! Рассчитайте длину ножей так, чтобы они не касались стенок контейнера.

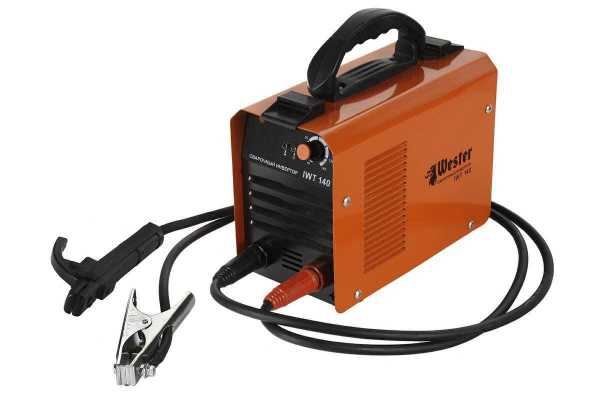

Сварочным аппаратом закрепите бак и двигатель на подставке.

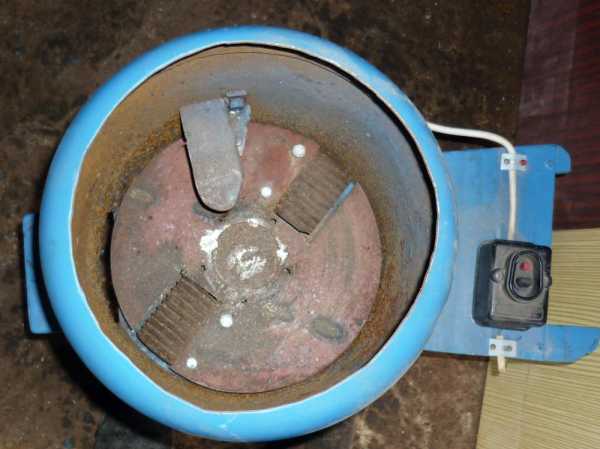

Конструкция готова. Осталось установить пусковую кнопку и подключить мотор. Как провести подключение, вы узнаете здесь «Как подключить двигатель от старой стиральной машины».

Как работает самодельная траворезка?

Принцип работы схож с обычной кофемолкой или мясорубкой: вы подключаете вилку в розетку, заводится двигатель, начинает вращаться вал, а с ним и ножи. После забрасывания травы в бак ножи ее измельчают, и затем она попадает в подготовленную емкость.

Особенности использования:

Закладывайте продукцию порционно, не перегружайте аппарат.
Не закладывайте мокрые ветки, прибор работает только с сухими стеблями.
Придерживайтесь техники безопасности.

Самодельное устройство способно избавить хозяйство от отходов, превратив их в органическое удобрение. Пользуйтесь на здоровье!

270076.ru

Траворезка из стиральной машины своими руками

Использование траворезки в садовом хозяйстве дает возможность эффективно избавиться от травы. Если мелко порезанную траву уложить в компостную яму, то через короткое время получается отличная прикормка для растений. Приобрести измельчитель можно не всегда, поэтому изготовленная траворезка из стиральной машины своими руками является отличной альтернативой.

Особенности работы

Измельчитель работает по принципу кухонного комбайна. Устройство состоит из нескольких элементов:

двух контейнеров для порезки и сбора травы;
двигателя и соединительной электропроводки;
стальной рамы и чехла;
вала с ножами.

Для комфортного перемещения траворезки ее можно оснастить колесиками. Вал получает вращательное движение от электродвигателя, трава с учетом движения устройства попадает в бак для порезки. Измельченные растения переходят в контейнер для сборки.

Этапы сборки

Вал мотора нужно засверлить электродрелью. Размер двух проделанных отверстий обязан равняться приблизительно 1 см. На вал одевается предварительно сделанная втулка. Длина втулки – не меньше 60 мм. С одного конца нарезается резьба, со второго проделываются отверстия.

Этот элемент лучше всего сделать в токарной мастерской. Затем соединяются проделанные отверстия на валу и втулке, куда для крепления устанавливают болты. Непосредственно мотор фиксируется на дне бака траворезки шпильками. Бак можно обрезать по высоте с учетом удобства эксплуатации машинки.

Внимание: На этой стадии изготовления мотор необходимо только наживить, чтобы определить расположение выходного отверстия на стене контейнера. После того как отверстие готово, электродвигатель полностью закрепляют.

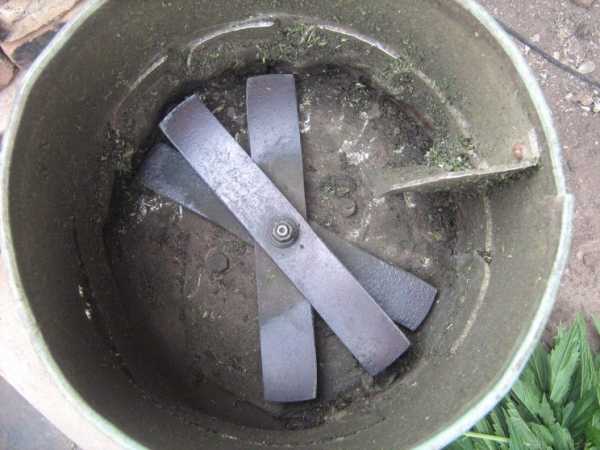

Ножи устанавливаются на втулке, после крепятся с помощью гаек. Закрепить ножи необходимо так, чтобы работа траворезки не прерывалась из-за ударов об стенки контейнера. Внизу бака болгаркой необходимо сделать отверстие для вывода измельченной массы. Размер отверстия выбирается с учетом личных предпочтений, но оно обязано находиться ниже уровня ножей.

После из стальной пластины около отверстия изготавливается кожух, не допускающий разбрасывание травы при работе траворезки. С помощью сварки из уголков делается рама, куда ставится бак.

Подготовленный контейнер с закрепленным мотором прочно фиксируется на раме с помощью сварки. Далее необходимо подсоединить электродвигатель. Для этого необходимо использовать тестер. Это позволит узнать выход рабочей и пусковой обмотки. Нужно сравнить сопротивление двух обмоток – у рабочей сопротивление ниже.

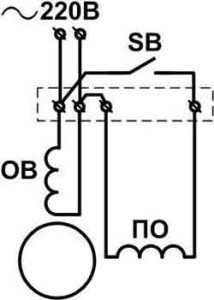

Подключение производится таким образом: кабель от клавиши пуска подсоединяется к одному концу пусковой обмотки, другой конец подсоединяется с проводом и рабочей обмоткой. Конец рабочей обмотки, который остался, подсоединяется с проводом пусковой клавиши.

Требуемы инструменты для работы

Чтобы произвести сборку траворезки будут необходимы:

электродрель;

набор отверток;

болты;
плоскогубцы.

Составные элементы траворезки:

Подготовка к изготовлению

Подготовка обусловлена выбором электродвигателя, а также ножей для траворезки. Конструкция ножей обуславливает разный конечный эффект. Дисковый нож дает возможность перемалывать траву и тонкие веточки. Это самый оптимальный вариант для применения на приусадебном участке. Пила по дереву подходит для создания ромбовидных ножей.

Мощность электродвигателя – это главный фактор, который нужно учитывать во время выбора мотора. Маломощные электродвигатели подходят лишь для порезки травы.

Важно: Электродвигатели мощностью около 1,6 кВт могут с легкостью измельчить ветки диаметром до 1,5 см. Этот мотор с запасом подходит для изготовления траворезки.

Меры безопасности

Траворезка имеет острые ножи, которые вращаются с высокой скоростью. Потому в качестве защиты глаз необходимо использовать очки.

Если в рабочую часть ножей попадают посторонние предметы, то это может не только вывести из строя устройство, но и являться причиной травм при вылете твердых кусочков.

Работа траворезки также обусловлена подачей электроэнергии, потому нужно быть аккуратным и соблюдать все мероприятия по безопасности: не подпускать к траворезке детей, контролировать работу электродвигателя, целостность кабеля проводки.

Выбор электродвигателя

На новых стиральных машинках электродвигатели управляются сложными контролерами и микросхемами, потому их установка в конструкцию траворезки не имеет смысла. Желательно выбирать старые стиралки. К примеру, стиралки «Фея» и «Ока» являются отличным вариантом.

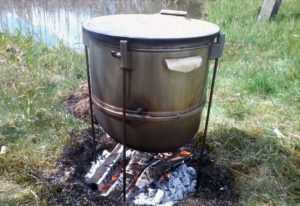

Стиральная машинка «Ока» изготовлена в виде бочки, оборудована металлическим барабаном, закладка белья производится сверху, мотор находится внизу. Эта конструкция при незначительной модернизации дает возможность сделать измельчитель.

Мощность двигателя – 200 Вт, число оборотов 1360-1430 об/мин. Для обычной траворезки, которая работает не более получаса, этого мотора вполне хватит.

В машинках «Фея» для отжима установлена центрифуга, потому двигатель имеет большее количество оборотов – 2750-2900 об/мин. Причем он менее мощный. Так как непосредственно корпус машины пластиковый, для изготовления траворезки лучше всего использовать лишь мотор.

Виды траворезок

Установленный мотор определяет тип устройства. Существует несколько видов: бензиновая либо электрическая траворезка. Бензиновый агрегат характеризуется повышенной мощностью и не зависит от электричества, это обуславливает его мобильность.

Электрический прибор компактный и имеет малый вес, но меньшую мощность. Если объем скошенной травы незначительный, подходит оборудование на 1,6 кВт. Для длительной эксплуатации и во время измельчения крупных веток лучше выбрать мотор 5 кВт.

Если возможность позволяет приобрести старую стиралку, либо она находится в хозяйстве, то найти для нее достойное применение очень просто. Имея даже незначительные навыки работ с инструментами, и полностью соблюдая указанные выше рекомендации, можно легко стать владельцем бюджетного и полезного устройства – траворезки.

Кроме этого из б/у стиральной машины так же можно сконструировать:

газонокосилку,
фрезер,

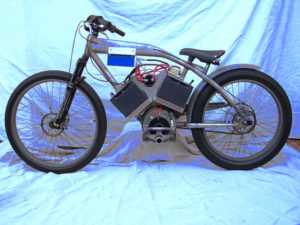

электровелосипед,
медогонку,
насос для полива,
гончарный круг,
дровокол,

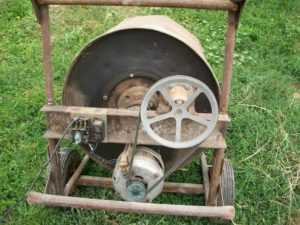

бетономешалку,
токарный станок,
соковыжималку,

Вам также будет интересно почитать:

stiralkainfo.ru

Зернодробилка из стиральной машины — своими руками

Дробилка для зерна, травы или веток – это оборудование, которое считается обязательным в хозяйствах с большим поголовьем птицы и крупного рогатого скота. Но не каждый фермер может позволить себе высококачественный измельчитель производства известного бренда. В таких случаях можно собрать оборудование самостоятельно, используя для этого старую рабочую стиральную машину.

Преимущества и недостатки самодельного измельчителя

К преимуществам самодельного измельчителя относятся:

изготовление, обслуживание и ремонт оборудования обойдется на порядок дешевле, чем в случае с брендовым агрегатом;
самодельная дробилка для зерна будет отличаться от фирменной меньшими размерами и скромным весом – это позволит установить и использовать ее в любом уголке хозяйственной постройки;
экономичность – собранная на основе стиральной машины корморезка будет потреблять меньше электроэнергии, что делает ее эксплуатацию выгоднее, чем использование заводского агрегата.

Среди минусов сборки самодельного измельчителя из стиральной машины выделяется необходимость поиска подходящих дополнительных узлов, а также неидеальную работу встроенных механизмов оборудования. Тем не менее подогнав все внутренние детали измельчителя, конструктор сможет обеспечить слаженную и бесперебойную работу агрегата на долгие годы.

Конструктивные особенности дробилки из стиральной машины

Измельчитель травы из двигателя от стиральной машины должен состоять из перечня определенных узлов.

В него входят:

защитный корпус – может быть металлическим или пластиковым;
основание – стационарное или съемное;
кронштейн, укомплектованный поворотными гайкой и болтом;
крепкая опора, оборудованная «башмаком» из резины;
2 электромотора;
2 комплекта 6-сантиметровых шкивов, оборудованных врезными винтами и шпонками;
2 уплотнительные прокладки, которые будут гасить колебания валов используемых двигателей;
ножи для измельчения зерна и травы;
воронка с крышкой для засыпания материала;
воронка для конечного выхода измельченного зерна и травы;
замок «лягушка»;
сменные сита с ячейками разных диаметров;
колесо, покрытое слоем резины.

Каждый из этих элементов можно беспрепятственно установить на старую стиральную машину. При этом размеры каждой детали нужно выбирать в соответствии с габаритами самого бытового прибора – это позволит сохранить физическую сбалансированность самодельной дробилки.

Самодельный измельчитель травы и веток из стиральной машины работает по тому же принципу, что и бытовая кофемолка. Расположенные на валах электродвигателей режущие ножи начинают вращаться одновременно с подключением агрегата к электрической сети. В ходе движения они измельчают зерно, ветки или траву, засыпанную в приемную воронку. Готовый материал попадает в сито, где из него отсеивается шелуха и мелкий мусор. Далее измельченный продукт просачивается в чистую емкость для сбора.

Материалы и инструменты для сборки измельчителя

Комплект необходимого для сборки дробилки оборудования включает:

болгарку или другой электрический прибор для резки металла;
торцевые и рожковые ключи;
дрель с набором сверл;
зубило и молоток;
несколько кусков мелкозернистой наждачной бумаги;
зажимную гайку и 3 новые шайбы.

Важно, чтобы у изготовителя была коробка с гайками и шайбами разных диаметров. Перечень материалов для сборки измельчителя из стиральной машины включает:

стальное сито с мелкими ячейками – диаметр каждой из них не должен составлять менее 3 мм. При желании изготовитель может подготовить несколько решеток с разными диаметрами ячеек;
кусок металлической трубы с диаметром от 10 до 15 см – необходим для обеспечения беспрепятственного выхода переработанного зерна, веток или травы из заборной воронки к решетке;
3 одинаковых стальных ножа – их можно сделать из металлических пластин толщиной 1,5, шириной 1,5 и длиной 20 см.

Все подготовленные инструменты и материалы нужно разложить на рабочем столе так, чтобы они постоянно были под рукой у изготовителя.

Как сделать зернодробилку из стиральной машины – порядок действий

Перед сборкой измельчителя зерна, травы или веток конструктору необходимо внимательно изучить чертежи. Подробная схема должна подсказать изготовителю, в каком порядке лучше действовать и каким способом устанавливать детали в общее устройство агрегата из стиральной машины.

Соломорезка должна собираться в определенной последовательности. Алгоритм действий конструктора должен быть таким:

Сначала нужно подготовить режущие ножи. Их нужно заточить на станке и обработать края лезвий наждачной бумагой. После этого ножи необходимо установить друг на друга в виде звезды и в их центре просверлить одно сквозное отверстие. Его диаметр должен быть таким, чтобы режущие элементы измельчителя можно было плотно установить на вал, который крепится к шкиву встроенного активатора стиральной машины;
Далее нужно закрепить вал, используя шайбу и гаечный ключ;
Затем на вал необходимо установить ранее подготовленные ножи. Каждый из них нужно поочередно прикрепить на вал и зафиксировать зажимными гайками. В результате каждый режущий орган должен располагаться в отдельной горизонтальной плоскости;
После этого из отверстия для слива стиральной машины потребуется сделать воронку. Для быстрого вывода измельченного зерна воронку потребуется удлинить на 10–15 см – для этого потребуется молоток и зубило. В готовое отверстие нужно вставить кусок трубы и направить его в нужную оператору сторону;
Далее необходимо установить металлическое сито. Решетка должна располагаться под углом в 15⁰ и плотно фиксироваться к краям бака – это обеспечит быструю очистку готового продукта от шелухи и его подачу в емкость для сбора.

Проще всего установить сито с крупными фракциями. С монтажом мелкоячеистой решетки могут возникнуть проблемы. Чтобы не допустить ошибок, нужно выполнить следующие действия:

Сделать замеры максимального подъема режущих ножей в процессе их вращения и оставить отметки на стенках заборной воронки;
Отступить от оставленных отметок на 1 см и провести линию;
Из сита вырезать кусок, который по размерам будет соответствовать длине и ширине заборной воронки;
Неподвижно установить решетку в месте, отмеченном линией;
Нанести в местах стыков сита со стенками заборного бака автомобильный герметик и дождаться его высыхания.

Готовый измельчитель из стиральной машины потребуется протестировать. Для этого нужно засыпать зерно, ветки или траву в заборную воронку, подключить дробилку к электросети и установить таймер от стиральной машины на то время, которое нужно для качественного и равномерного измельчения материала. Во время работы самоделки нужно проследить за интенсивностью вращения ножей. При этом также нужно убедиться в том, что двигатель от стиральной машины не нагревается и не издает посторонних звуков. Если оборудование работает нормально, значит можно начать его активную эксплуатацию в хозяйстве.

Особенности использования самодельного измельчителя

Эксплуатировать дробилку из стиральной машины будет проще, если оператор станет придерживаться следующих правил:

установка измельчителя на бочку или небольшой бак сделает использование агрегата более удобным;
в случае потери режущими органами их изначальной остроты элементы потребуется заменить. Об этом подскажет качество помола веток или зерна – если после измельчения в емкости для сбора было обнаружено большое количество не переработанного материала, значит ножи нужно наострить или полностью заменить;
при эксплуатации измельчителя из стиральной машины нужно постоянно следить за составом измельчаемого материала. Если вместе с зерном, ветками или травой в заборную воронку попадут камни, то это может привести к серьезной поломке оборудования. Чтобы не допустить этого, нужно тщательно просеивать материал перед его высыпанием в бак.

Если в заборную воронку измельчителя будет часто засыпаться влажное зерно, то стенки емкости и режущие ножи лучше всего предварительно покрыть грунтовкой и несколькими слоями краски. Это защитит самодельный измельчитель от коррозии.

sadovaja-tehnika.com

Электрическая траворезка своими руками для подсобного хозяйства: материалы, инструменты, чертежи конструкций

Как приятно прогуляться по собственному приусадебному участку, полюбоваться ухоженным плодовым садом, цветниками и грядкой. Но для этого нужно хорошо потрудиться. Плодородная земля требует большого количества органических удобрений. Отличным вариантом для поддержания почвы в идеальном состоянии является травяное мульчирование. Для более активного разложения стебли травы рекомендуется измельчать траворезкой, которую можно сделать своими руками.

Особенности конструкции

Траворезка — это специальное приспособление для измельчения травы, которое незаменимо в подсобном хозяйстве. После переработки скошенной травы ее можно использовать в качестве удобрения земли, утеплительного материала зимой или корма для домашних животных. Такой инструмент способен мелко нарезать большой объем сорняков или скошенной травы всего за несколько секунд. Это значительная экономия времени и сил хозяина приусадебного участка.

В конструкцию стандартной ручной траворезки входят следующие детали:

стальная рама;
электродвигатель;
режущие ножи;
рабочий вал;
шкив;
ремень;
емкость для приема травы;
защитный кожух;
кабель.

Садовые самодельные траворезки отличаются компактными размерами и небольшим весом конструкции, что значительно облегчает их эксплуатацию. При этом они имеют хорошую производительность. На агрегат может устанавливаться как бензиновый, так и электрический мотор:

Бензиновый двигатель — более мощный аппарат, позволяющий измельчать ветки кустарников. Главное его преимущество — возможность эксплуатации даже на тех участках, где нет электричества. Недостатки — большой вес, шумность работы.
Электродвигатель — не такой мощный, как бензиновый, но более легкий и удобный в эксплуатации. Запускается такой аппарат одним поворотом тумблера. Основные его недостатки — это зависимость от электросети и ограничение по толщине стеблей перерабатываемой растительности.

Электрическая траворезка, сделанная своими руками, — полезный инструмент для собственного приусадебного участка. С его помощью удобно готовить для животных корма из травы и мелких веточек, особенно из крапивы, которая считается для скота очень полезной.

Самодельные варианты

Чтобы своими руками сделать траворезку в бытовых условиях, не нужно иметь инженерных знаний. Готовый инструмент по своим характеристикам ничем не будет уступать заводским аналогам, при этом окажется более удобным и экономичным в эксплуатации.

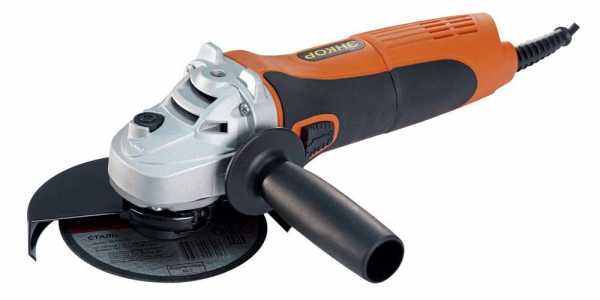

Траворезка из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы. Кроме болгарки, понадобятся следующие инструменты и детали:

молоток;
отвертка;
двигатель;
стальные скобы, болты с гайками;
вал;
рама;
режущие диски или лезвия;
шкивы;
сетка;
емкость для порезанной травы.

Рама является основанием агрегата для измельчения травы. На ней прочно фиксируются остальные элементы изделия: электромотор от болгарки, вал, емкость для сырья. Двигатель будет передавать в процессе работы крутящий момент на вал, непосредственно к которому крепятся режущие диски или ножи. Измельчение растительности осуществляется в деревянном или железном коробе, закрепленном на раме. Его дно представляет сетка, через которую измельченная трава будет попадать в отдельную емкость, расположенную под ним.

Травяной измельчитель из дрели

Неплохой инструмент можно сделать своими руками по чертежам траворезки из болгарки. Измельчение сырья таким аппаратом напоминает работу бытового кухонного комбайна.

Принцип работы: стандартное ведро цилиндрической формы используется в качестве корпуса устройства, в котором размещен острый нож. В результате вращения ножа по кругу с большой скоростью осуществляется рубка сырья.

Для работы траворезки используется электродвигатель от дрели мощностью 850 Вт. Нож изготавливается из ножовочного полотна. Важно правильно заточить лезвие, чтобы в период вращения на него не наматывалась растительность. Нож должен всегда оставаться свободным от травы и быть чистым. Выполняется односторонняя заточка его нижней плоскости.

Для измельчения свежей травы рекомендуется использовать ножи в форме узкого ромба, режущая кромка должна быть направлена к краям под углом. Допускается скруглять лезвие к острию ножа, чтобы трава под воздействием центробежной силы соскальзывала к краям по режущей кромке. В этом случае зелень никогда не намотается на нож.

Из стиральной машинки и пылесоса

Существует еще один уникальный вариант изготовления автоматического инструмента своими руками для нарезки травы с применением стиральной машинки и пылесоса. Для этого понадобятся следующие запчасти и инструменты:

Корпус от пылесоса.
Электродвигатель стиральной машины.
Прочное листовое железо для изготовления режущего ножа.
Две пластиковые емкости для бункера и улавливателя травы.
Металлические уголки.
Винты и гайки, прочие крепежные элементы.
Электрическая сварка.
Дрель и болгарка.

Пошаговая инструкция по изготовлению инструмента:

Подготовка корпуса. Согласно схеме корпус взят от пылесоса, на дне которого проделывается отверстие 70х70 см для сбрасывания размельченного сырья.
Монтаж электродвигателя. Агрегат устанавливается на дно корпуса изделия валом вверх. Сам двигатель взят от стиральной машины. Нож вырезается из листового железа болгаркой. Его края приподняты немного вверх.
Бункер и улавливатель травы. Эти две емкости изготавливаются из пластмассовых ведер. Они легкие и материал не ржавеет, что очень важно в этом случае. Сверху на улавливатель готовой сечки зелени надевается мешок, чтобы она не разлеталась в разные стороны в процессе резки.
Рама инструмента. Это важный элемент конструкции, на котором фиксируются все остальные детали. Для ее изготовления применяются прочные металлические уголки, которые соединяются между собой при помощи сварочного аппарата.

На этом сборку инструмента можно считать завершенной. С его помощью нарезка корма из сорняков, травы и мелких веток для животных будет осуществляться достаточно быстро.

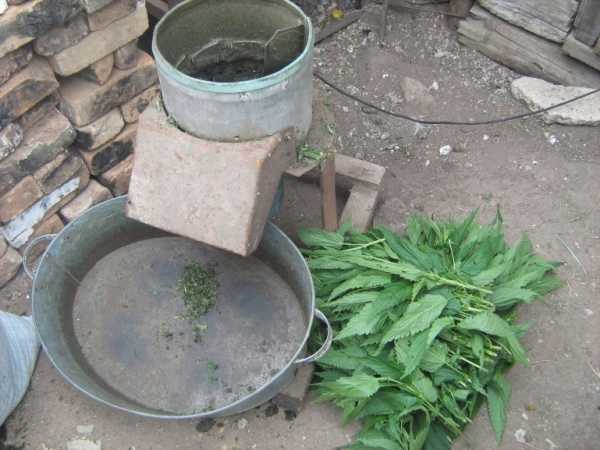

Измельчитель травы из стиральной машинки

Перемалывание травы – обычное явление для сельских жителей. Но это довольно долгий и трудоемкий процесс. А как быть тем, кому приходится заготавливать траву для кормления животных и на компост? Купить такой аппарат, как траворезка, не каждому по карману, поэтому его нужно сделать. И для этого пригодится стиральная машина времен СССР.

Понадобится:

бак от стиральной машинки;
электрический двигатель мощностью не менее 180 Вт;
вилка с проводом;
емкость для сборки переработанного сырья;
кнопка запуска;
ножи;
инструменты.

Ножи выбираются в зависимости от желаемого результата. Если нужно перемолоть небольшие ветки и траву, то подойдет нож в форме диска, сухой хворост толщиной до 8 мм перемелет фрезерное устройство, а для переработки больших (даже сырых) веток понадобится фрезерно-турбинная конструкция.

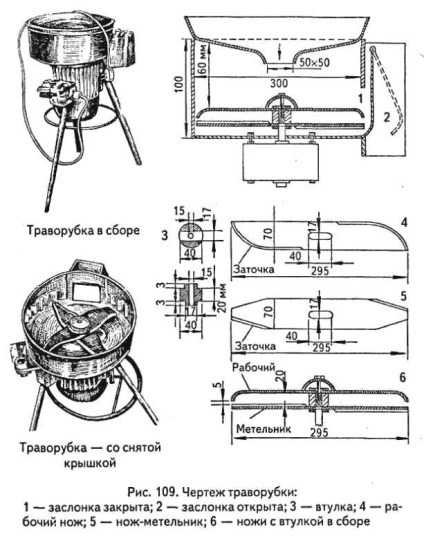

Прежде чем приступать к сборке траворезки, нужно сделать чертеж, чтобы затем по нему собирать. Внизу бака проделайте небольшое отверстие в виде прямоугольника (примерно 20х7 см), в которое будут устанавливаться ножи. Ножи должны располагаться выше отверстия.

Далее установите защиту. Ее можно сделать из металла, закрыв отверстие и закрепив болтами. Тогда трава не будет разлетаться в разные стороны.

Траворезку нужно установить на подставку, сваренную при помощи сварочного аппарата. Высота подставки будет зависеть от того, какую емкость для переработанного сырья вы используете. Для большего удобства транспортировки на подставку можно приварить чугунные колесики, но это в том случае, если она будет постоянно перемещаться. Установленной в одном постоянном месте траворезке колесики не понадобятся.

Следующий этап — подготовка мотора. Дрелью на валу проделываются отверстия и устанавливается изготовленная на станке втулка длиной не менее 50 мм. Мотор устанавливается на дно бака и закрепляется шпильками.

Ножи, прежде чем устанавливать, нужно наточить. Для измельчения хвороста заточка должна быть односторонней, траву лучше измельчают ромбовидные пластины. И обязательно проследите, чтобы ножи не касались стенок бака.

В центре ножей проделайте отверстия, чтобы можно было их надеть на вал двигателя. Ножи закрепите при помощи гайки.

Собранную конструкцию прикрутите к сваренной подставке. Затем присоедините кнопку пуска и вилку с проводом, чтобы можно было включать траворезку в сеть. Двигатель тоже нужно прикрыть кожухом, чтобы не попадала влага. Кожух может быть металлическим или резиновым.

источник

zakustom.com

Траворезка своими руками из стиральной машины

Настоящие огородники и садовники знают толк в таком приспособлении как траворезка и измельчитель веток. Это не единственное приспособление, которое есть у таких людей в домашнем хозяйстве.

Купить все полезные устройства не всегда есть возможность, именно поэтому люди придумывают всевозможные способы, как их сделать своими руками. И сегодня мы опишем, как изготовить траворезку из старой стиральной машины.

Готовим детали и инструменты

Для того чтобы определиться с тем, что потребуется для изготовления измельчителя травы своими руками, нужно хорошо представлять его устройство. На самом деле ничего сложного в нем нет. Чем-то измельчитель веток или соломорезка напоминает кухонный комбайн. К основным его узлам относятся:

вал с вращающимися на нем ножами;
элеткродвигатель;
контейнер для измельчения;
приемный бак;
электрический кабель;
рама.

Исходя из конструкции устройства три в одном: измельчитель веток, соломорезка, траворезка, подготовим необходимые материалы. Старайтесь использовать подручные материалы и инструменты. Итак, нужно подготовить:

металлический бак от советской стиральной машины, например, от машинки «Ока» можно в качестве контейнера использовать корпус от пылесоса «Тайфун»;
двигатель от стиральной машины на 180 Ватт, можно и больше;
старая ножовка для изготовления ножей, можно взять готовый дисковый нож;
электрический провод с вилкой;
пусковая кнопка;
ведро под силос;
металлический уголок для рамы;
втулки, гайки, шайбы, болты для соединения деталей;
инструменты: плоскогубцы, молоток, отвертка, болгарка, дрель.

Выбирая двигатель, обращайте внимание на его мощность. Двигатель малой мощности можно применить только для нарезки травы или соломы, а вот сделать измельчитель крупных веток своими руками из него не получится.

Для того чтобы изготовить своими руками измельчитель, способный перерабатывать ветки толщиной большее 5мм, умельцы предлагают выбирать двигатель не от стиральной машины, а бензиновый. Такой двигатель гораздо мощнее.

Собираем корпус

Изготовление траворезки своими руками начнем с верхнего контейнера, в который бросают траву. И в котором она будет измельчаться. Для этого корпус от стиральной машины нужно обрезать по высоте, тем самым сделав его удобнее. Внизу сбоку в корпусе делаем прямоугольное отверстие размером примерно 20х7 см так, чтобы ножи располагались немного выше отверстия, ну или на уровне с ним.

Вокруг отверстия нужно сделать кожух из металлической пластины. Кожух предотвратит разлетание травы во все стороны. Закрепить кожух можно на болты. Далее сделаем из металлического уголка при помощи сварки подставку. Ее высота будет зависеть от того, что вы будете подставлять под силос. Если таз, то можно обойтись низкой подставкой, если ведро, то она должна быть повыше.

Что касается двигателя, то на его валу предварительно надо сделать два отверстия диаметром около 7мм при помощи дрели. Затем на вал насаживают втулку также с отверстиями и с резьбой на конце и закрепляют на болты своими руками.

Втулку придется заранее заказать у токаря, если вы не можете выточить ее своими руками на токарном станке. Ее длина должна быть не менее 50 мм.

Теперь нужно закрепить двигатель к днищу бака при помощи шпилек. Затем надеть на вал вырезанные и заточенные особым образом ножи и тщательно закрепить их гайками, например, водопроводными на 32 мм. Ножи не должны касаться стенок контейнера. Далее контейнер вместе с двигателем жестко закрепляют на подставке при помощи сварки. Конструкция должна быть надежной. Подставку под измельчитель веток и травы можно обшить металлическим листом, но сначала подключите к двигателю пусковой механизм и электрический провод.

Подключаем двигатель

Подключение двигателя к электрическому кабелю начинается с поиска пусковой и рабочей обмотки самого двигателя. Делается это при помощи тестера. Сопротивление рабочей обмотки меньше сопротивления пусковой. Когда контакты будут найдены, можно проводить подсоединение. Делается это так:

один конец пусковой обмотки соединяем с проводом от пусковой кнопки;
второй конец соединяем с кабелем и рабочей обмоткой;
второй конец рабочей обмотки соединяем с кабелем и проводом от пусковой кнопки.

На схеме представлено данное подключение.

Эксплуатируя самодельный измельчитель веток, помните о следующих правилах:

не закладывайте слишком много соломы или травы;
не кладите сырые ветки и солому в измельчитель, механизм может заклинить;
соблюдайте технику безопасности при работе с электроприбором, чтобы не нанести вред своему здоровью!

Таким образом, простейший измельчитель или соломорезка из подручных деталей готов. Такая самодельная траворезка будет не хуже той, что вы купите в магазине. Для тех, кто хочет сделать траворезку из стиральной машины автомат, мы прилагаем видео. Ну а, если вам интересно, что еще можно сделать из деталей машинки, читайте статьи на нашем сайте.

mashmaster.ru

как сделать корморезку своими руками

У каждого фермера, который владеет хотя бы небольшим скотным двором, появляется потребность в приготовлении свежего корма, который молодняк и взрослые животные охотнее употребляют в пищу.

Именно для этого и существуют измельчители для создания мелкофракционного корма.

ПоказатьСкрыть

Использование агрегата в сельском хозяйстве

На всех крупных сельских хозяйствах имеются измельчители для трав, соломы, веточек, чтобы готовить кормовые смеси для кур, кроликов и других животных. Зачастую такие агрегаты очень мощные и предназначены для работы с большими объемами кормов. Для небольших хозяйств, где поголовье животных маленькое, использование подобных машин не будет оправданным. Несомненно, множество фирм занимается производством маломощных мелкогабаритных измельчителей, но зачастую их цена слишком велика для среднестатистического потребителя, и это привело к тому, что множество людей стали собирать измельчители травы своими руками.

Как сделать садовый измельчитель

Травоизмельчитель, сделанный собственноручно, имеет много преимуществ. Его производство заметно дешевле, чем покупка фабричного, поскольку необходимые запчасти и детали можно найти под рукой. Такое приспособление можно собрать для приготовления каких-то конкретных кормов. И далее мы рассмотрим несколько видов самодельных измельчителей.

Самый простой способ: используем дрель

Конструкция комбайна с использованием дрели максимально приближена к конструкции обычного кухонного блендера. Вам понадобится дрель мощностью не менее 620 Вт, желательно металлическое ведро (для травы) и вал с ножом. Основой конструкции такого измельчителя является стержень, длина которого составляет от 30 до 40 см, а диаметр – от 10 до 12 мм, на конце стрежня должна быть резьба около 40 мм для крепления лезвия (ножа) между несколькими гайками. Нож можно сделать из старого ножовочного полотна, заточка может быть как односторонней, так и двусторонней, либо можно приобрести нож для моторной косы.

Знаете ли вы? Можно соорудить конструкцию для фиксации ведра – это облегчит процедуру помола.

Из пылесоса

Работа такого механизма напоминает принцип работы кухонного комбайна. Его преимуществом является большая производительность и стационарность. Также предусматривается, что перемолотый продукт будет выходить из отверстия, расположенного внизу, в заранее подставленное ведро.

Для данного аппарата понадобится пылесос, а точнее его корпус: наиболее подходящим будет старый советский пылесос «Тайфун», но за неимением такового можно приспособить и другой. Также нужен электродвигатель в 180 Вт и больше: его можно снять со старенькой стиральной машины. Лезвия, как и в прошлом случае, можно сделать из ненужного ножовочного полотна. Втулку с резьбой для крепления ножей гайками необходимо вырезать на станке, ее длина составляет 40 мм.

Заранее необходимо в бадье, которую мы сделали из корпуса пылесоса, вырезать отверстие для кубообразной платформы, на которой она будет стоять. Двигатель крепится к бадье снизу, а затем ножи закрепляются при помощи гаек 32 мм. Отверстие для выхода помола должно быть размером 7см на 7см и располагаться под ножами или сбоку внизу.

Важно! Для большей устойчивости бадью нужно приварить к каркасу.

Из стиральной машины

Измельчитель из стиральной машинки полностью идентичен тому, который делается из пылесоса – отличием являются лишь его размеры. Здесь в качестве контейнера используется обрезанный (как вам удобно) корпус стиральной машинки, а втулка должна иметь длину не менее 5 см.

Важно! Чтобы не перегружать двигатель, не следует закладывать слишком много травы.

Советы и рекомендации по изготовлению

Для контейнера, куда будет загружаться трава, в принципе, может подойти любой металлический цилиндрический сосуд большого объема, может сойти даже большая кастрюля. Как уже упоминалось, в качестве ножа можно использовать обычные ножовки по дереву, которые пришли в негодность, но, исходя из отзывов с различных форумов, самым лучшим вариантом будут самодельные ножи из полотна ленточной пилорамы. А для уменьшения вибрации при работе можно крестообразно разместить два ножа.

Знаете ли вы? Для того чтобы аппарат мог молоть ветки, используют бензиновый двигатель.

Каждый из приведенных выше измельчителей имеет острые лезвия, также они оснащены электрическими двигателями. И для того, чтобы работа с этими аппаратами облегчила вам ведение хозяйства, а не нанесла увечья, следует соблюдать правила безопасного поведения с режущими предметами и электрическими приборами, а самое главное – оградите траворезку от детей.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Да

Нет

46 раз уже
помогла

agronomu.com

РубрикаРазное
