Схема отопления частного двухэтажного дома с двухконтурным котлом – Схема отопления двухэтажного дома с двухконтурным котлом

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

Преимущества:

• Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
• Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
• Использование труб малого диаметра сокращает материальные затраты.
• Высокая надежность.
• Большой КПД установки.
• Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
• Низкий расход воды и электроэнергии.
• Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
• Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

• Горизонтальные. Устанавливается в одноэтажных домах большой площади.
• Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

Типы разводки:

1. Верхняя. Разводка труб осуществляется в верхней точке трубопровода. Расширительный бак располагается там же.
   Данный тип не может быть установлен в домах без чердака.
2. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.

Содержание статьи

Схема с принудительной циркуляцией

Является наиболее простой системой, т.к. схема содержит минимальное количество элементов.

Состав оборудования при принудительной схеме:

• Котел.
• Измерительные приборы.
• Радиаторы.
• Трубопровод.
• Предохранительный клапан.
• Циркуляционный насос.
• Расширительный бак.

Принцип работы системы:

• Подготовленный теплоноситель с рабочими параметрами насосом подается в верхнюю точку системы.
• За счет гравитации жидкость двигается по трубопроводам и наполняет радиаторы последовательно (так как на разработанной схеме).
• По обратному контуру вода циркуляционным насосом поступает обратно в котел для дальнейших циклов.

Преимущества:

• Минимальное количество узлов в схеме.
• Относительно высокий КДП.
• Равномерный нагрев радиаторов.
• Низкая стоимость строительно-монтажных работ и оборудования.
• Возможность работы в режиме естественной циркуляции – при отключении от электросети насоса вода в системе циркулирует самотеком.

Недостатки:

• Малая эффективность системы в домах с большой площадью.

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией.

Преимущества:

• Низкая стоимость монтажных работ и оборудования.
• Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
• Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
• Возможность работы на любом виде топлива.
• Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.

Недостатки:

• Небольшой радиус действия (не более 30м).
• Медленный прогрев комнат.
• Большие затраты топлива на запуск системы.
• Невозможность регулировки температуры теплоносителя.
• Частые завоздушивания радиаторов.
• При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

• Котел.
• Радиаторы.
• Предохранительный клапан.
• Система труб (прямая и обратная).
• Расширительный бак. Обеспечивает постоянное давление в системе.

Принцип работы системы:

• При повышении температуры давление теплоносителя изменяется.
• Холодные слои выталкивают горючую жидкость в систему.
• По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
• Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
• Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Обратите внимание! Уклон прямого контура идет по направлению к радиатору, для обратки уклон устанавливается в сторону котла. Правильно выполненные уклоны обеспечиваю отвод пузырьков воздуха в расширительном бачке.

Меры для обеспечения стабильной работы системы

• Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
• Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
• Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

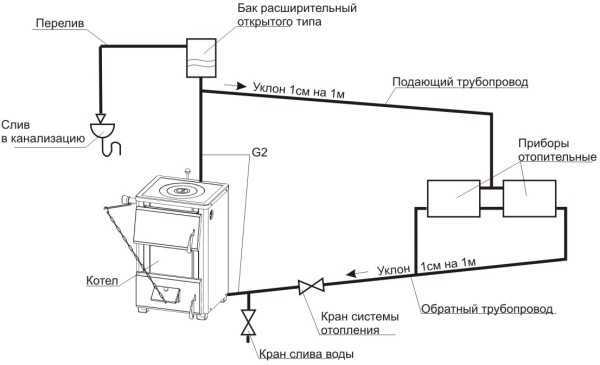

Различают два типа схем с естественной циркуляцией

• С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны.
  Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
• С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

• Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к. в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

Составные части коллекторной системы:

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

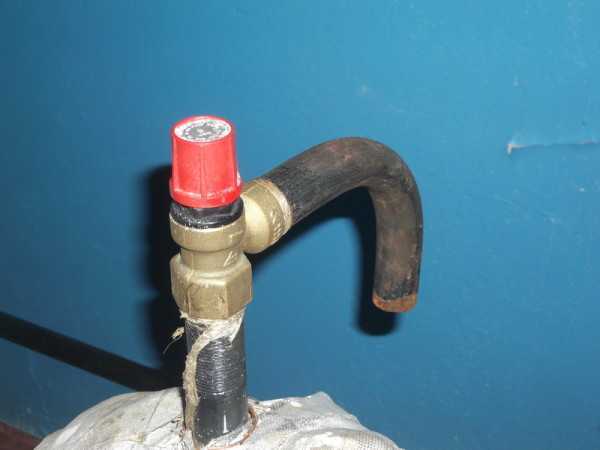

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру.

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

udobnovdome.ru

Двухконтурное отопление (двухтрубное) частного дома: схема, разводка

Существует множество вариантов реализации системы отопления в частном доме. Не имеет значения, рассматриваем мы конструкцию одноэтажного, двухэтажного или многоэтажных зданий, в любом случае мы сможет подобрать идеальное решение, обеспечивающее наши потребности.

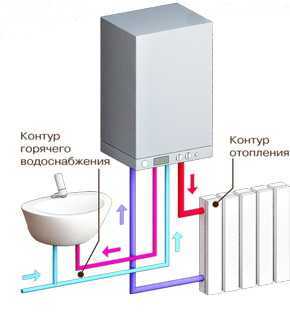

Простейший котел для двухконтурного отопления

В этой статье мы расскажем вам про двухконтурное отопление, о том, как такое решение работает и как сделать расчет и монтаж водяного двухконтурного отопления своими руками.

Особенности и нюансы

В начале следует разобраться в том, что же представляет собой двухконтурная система отопления, и чем она отличается от одноконтурной.

Как мы уже отметили выше, способов организовать обогрев одноэтажного или двухэтажного дома есть довольно много. Каждый вариант предполагает свои преимущества и недостатки.

Система обогрева может быть однотрубной или двухтрубной (для многоэтажного дома предпочтителен второй вариант, а для одноэтажного или двухэтажного — первый), она может быть прямоточной или форсированной.

С разводкой тоже есть нюансы, так как трубопроводы отопления с горизонтальной разводкой и трубопроводы отопления с вертикальной разводкой серьезно отличаются друг от друга. Однако самые серьезные отличия касаются одно и двухконтурных трубопроводов.

Схема двухтрубной системы отопления предполагает, что единственный в доме котел работает сразу на два направления.

Первое — обогрев дома с помощью водяного носителя, который гоняют по трубам. Второе – обеспечение работоспособности систем горячего водоснабжения.

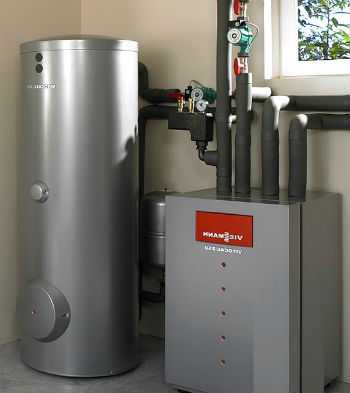

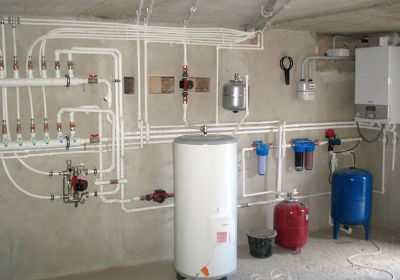

Бойлерная с котлом двухконтурного отопления

В таком случае котел и вся отопительная схема является своего рода кластером, обеспечивающим здание теплом от начала и до конца.

Расчет показывает, что хороший двухконтурный обогреватель способен сэкономить вам немало средств. Его также гораздо проще контролировать, так как все агрегаты находятся в одном месте и, как часто бывает, управляются с одной единственной панели.

Двухтрубная система отопления частного дома предполагает, что комнаты полностью обеспечены трубной разводкой.

Одна ветка занимается постоянным прогоном теплого носителя по трубам и радиатором внутри одноэтажного или двухэтажного дома, вторая обеспечивает сантехнические потребности, подавая горячую воду тогда, когда это необходимо.

Обе ветки направлены в котел либо бойлер, что впрочем, накладывает некоторые ограничения. Так, большинство котлов с нижней или верхней разводкой, способны прогревать только определенное количество жидкости. Следовательно, они не в состоянии выполнять две задачи с одинаковой эффективностью.

Если обогревателю нужно быстро прогреть воду для горячего водоснабжения, то эта операция ставится в приоритет, в ущерб нагреву носителя для труб отопления, что надо учитывать.

Преимущества и недостатки

Становится, очевидно, что подобные решения – хоть и эффективны, но довольно неоднозначны. Для того чтобы понять, действительно ли вам подойдет именно этот вариант, нужен четкий расчет (причем расчет как экономический, так и гидравлический), а также понимание всех плюсов и минусов данного подхода.

Еще один пример бойлерной с двухконтурным котлом

Рассмотри основные плюсы и минусы, которые предоставляет нам двухконтурная система отопления частного дома. В качестве примера будем брать стандартные трубные разводки для одноэтажного или двухэтажного дома.

Расчет для них совершать куда проще, равно как и оценить основные плюсы и минусы. К тому же, именно оборудованием отопления одноэтажного или двухэтажного дома занимается большинство людей. Дома от трех этажей и выше – скорее исключение, следовательно, к их рабочим объемам нужен несколько иной подход.

Основные плюсы:

• Один агрегат полностью обеспечивает здание теплой водой.
• Схема настолько универсальна, что подходит для обеспечения как одноэтажного, так и многоэтажных зданий (хоть и с некоторыми отличиями).
• Система замыкается в единственном месте, ее проще контролировать и обслуживать.
• Эффективность обогрева для одноэтажного или двухэтажного дома вполне достаточна.
• Меньшее количество оборудования – меньше денежных затрат.
• При всем своем разнообразии двухконтурные решения не ограничивают вас в выборе схемы нижней или верхней разводки. Любой вариант будет работать.
• При желании всю работу можно сделать своими руками.

Основные недостатки:

• Для качественной организации трубопроводов необходим точный расчет тепловых потоков, гидравлический расчет, расчет спецификации трубопровода (сюда входит диаметр труб, диаметр входов, мощность и модель котла и т.д.). Расчет, к сожалению, своими руками человек в сантехнике несведущий выполнить качественно не в состоянии.
• Котел может одновременно и эффективно греть всего один контур. На практике, приоритет отдается горячему водоснабжению.
• Для монтажа отопительных приборов и узлов разводки необходимо выделить отдельную комнату.
• Поломка котла или бойлера фактически приводит к остановке всей схемы отопления и горячего водоснабжения.

Стоит отметить, что далеко не все минусы здесь так страшны, как кажутся на первый взгляд. Так, проблема с невозможностью прогрева одновременно воды для водоснабжения и отопления вскрывается только при больших объемах.

И даже если котлу вдруг придется 2-3 часа подряд нагревать воду исключительно для труб водоснабжения, что бывает редко, температура в комнатах максимум опустится на 1-2 градуса.

Схема разводки двухконтурной системы отопления

Основные особенности схемы разводки мы уже рассмотрели. Она представляет собой двухтрубную схему, где одна труба отведена на отопление, а вторая на горячее водоснабжение.

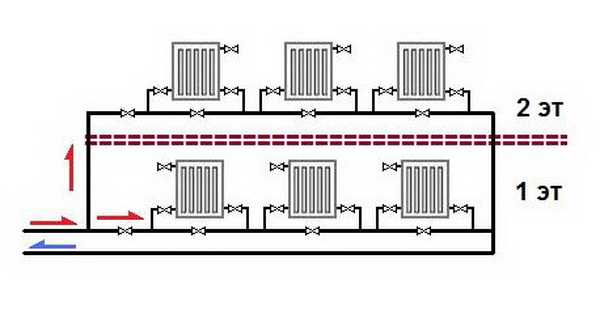

Схема двухконтурного отопления

Обе трубы в итоге подведены к котельной с единственным мощным котлом. Как правило, вода в нем проходят через одну камеру, где и происходит нагрев. В продвинутых моделях организовано что-то похожее на параллельный обогрев, когда остаточное тепло от первичного прогрева отдается в другую камеру, для поддержания температуры второстепенного потока.

Что касается конкретной схемы разводки, то тут у вас есть множество опций. Каждый контур – это фактически отдельный трубопровод, следовательно, его можно модифицировать так, как того требует ситуация.

Для одноэтажного или двухэтажного дома разводка бывает:

• Горизонтальная;
• Вертикальная.

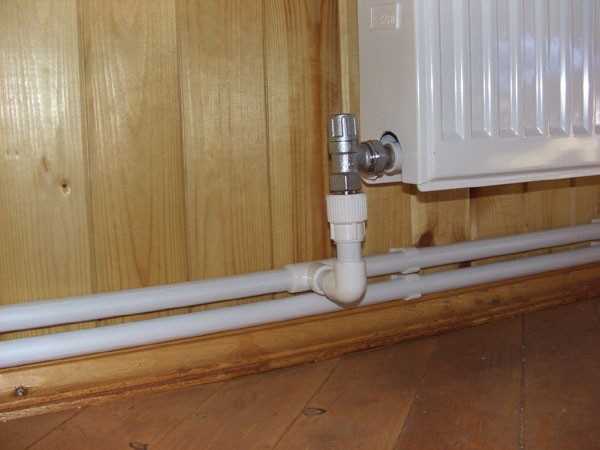

Двухтрубная горизонтальная система отопления, предполагает, что мы прокладываем трубы в горизонтальной плоскости. Труба отопления или водоснабжения проходится по всем помещениям, подключаясь к каждому радиатору или выходному узлу, а в конце замыкается на котле либо смесительном узле.

Диаметр труб при этом должен быть достаточным, чтобы без проблем транспортировать большие количества носителя по горизонтальной плоскости.

Возможно, понадобится подключить несколько циркуляционных насосов, особенно если гидравлический расчет показывает, что вода без них будет застаиваться или диаметр труб слишком мал, что спровоцирует дополнительное трение.

Горизонтальная схема идеально подходит для одноэтажных зданий с крупной площадью.

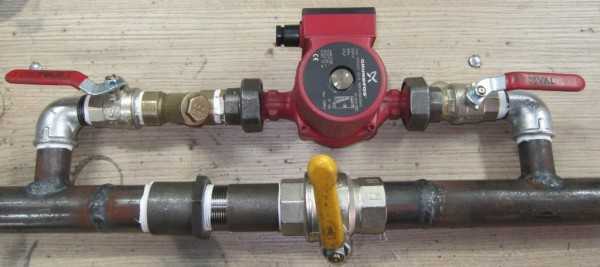

Узел труб отопления с циркуляционном насосом

Она в свою очередь может быть оборудована нижней или верхней схемой подключения. При нижней схеме труба идет по самому низу, под радиаторами, подключаясь к ним в нижней части.

Верхняя схема подключения предусматривает соединение радиаторов не по нижней, а по верхней линии, что удобнее, так как тогда тепловой носитель перемещается естественным путем.

Вертикальная разводка характерна для двухэтажного или многоэтажного дома. Она предусматривает несколько иной подход. Вертикальная схема трубопроводов встречается в большинстве многоэтажных зданий. В них на каждый подъезд приходится несколько стояков. Стояк идет от первого этажа до последнего.

Такая вертикальная система подачи воды снизу вверх и является классическим решением. Впрочем, в малоэтажной застройке ею практически не пользуются по очевидным причинам.

Схемы двухконтурной системы отопления (видео)

Устройство своими руками

Осталось рассмотреть, как осуществляется монтаж двухтрубной системы отопления.

Этапы работы:

1. Выбираем схему разводки, подбираем характеристики труб, их диаметр, выбираем отопительный агрегат.
2. Осуществляем расчеты, убеждаемся, что решение жизнеспособно и эффективно.
3. Закупаем материалы.
4. Прокладываем трубы отопления.
5. Прокладываем трубы водоснабжения.
6. Подготавливаем бойлерную.
7. Монтируем отопительные приборы, смесительные узлы, подключаем все оборудование к единому центру.
8. При необходимости повышаем давление в трубах с помощью циркуляционных насосов Dab (справедливо для трубопроводов протяжностью от 100 метров).
9. Тестируем систему.

Как видите, процесс это сложный и запутанный. От вас потребуется наличие огромного количества знаний и умений.

Самый серьезный этап — расчет оборудования. Нужно подобрать диаметр каждой трубы, убедиться, что диаметр достаточен для прогона нужного количества жидкости за единицу времени, что диаметр труб отвечает диаметр входа на контуре котла.

Провести гидравлический расчет, дабы избежать возможных прорывов из-за перепадов давления в системе Только после этого можно приступать к работе и поэтапно монтировать все необходимое оборудование.

Портал об отоплении » Водяное отопление

stroypotencial.ru

Обвязка котла отопления для двухэтажного дома

Обвязка котла отопления: схема и элементы

Тема этой статьи — обвязка отопления частного дома. В ней я собираюсь рассказать о том, какие элементы, помимо котла и радиаторов, должен включать отопительный контур, как их выбрать и правильно смонтировать. Итак, в путь.

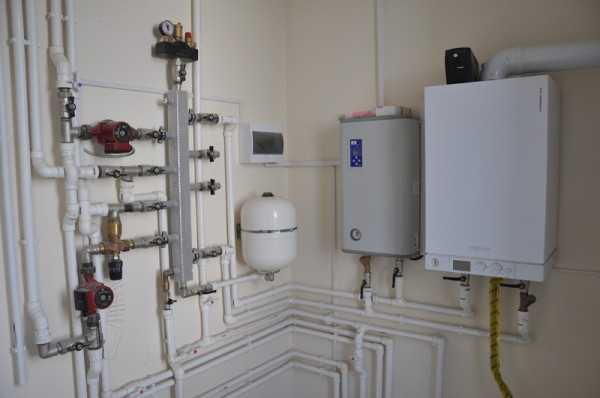

Котельная с газовым и электрическим котлами.

Схемы отопления

Начну с небольшого лирического отступления.

Системы отопления с водой в качестве теплоносителя делятся на:

• Открытые и закрытые;
• С принудительной циркуляцией и гравитационные.

Что означает такое деление?

Открытая и закрытая

В верхней точке открытого контура монтируется открытый расширительный бак.

Открытый расширительный бачок.

Он совмещает три функции:

1. Позволяет долить воду, компенсировав ее утечку и испарение;
2. Вмещает избыток воды при ее расширении, сопутствующем нагреву;
3. Служит для отвода воздушных пробок.

Для работы воздухоотвода через открытый бачок розлив должен быть проложен с постоянным уклоном от бака к теплообменнику котла.

Закрытая система не сообщается с атмосферой и работает с избыточным давлением. Ее основная проблема — в том, что при нагреве теплоноситель увеличивается в объеме и вполне может разорвать трубы и отопительные приборы.

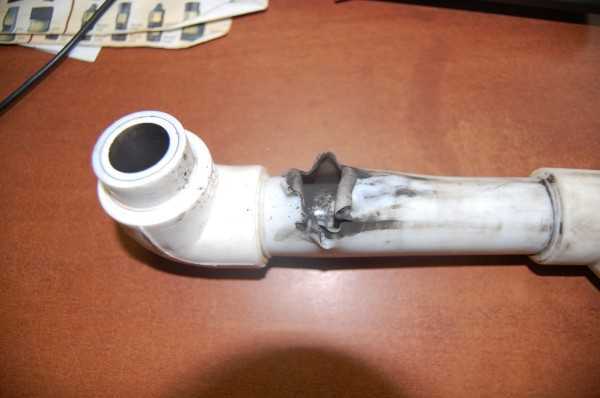

Разрыв полипропиленовой трубы на отоплении.

Гравитационная и принудительная

Работу отопительной системы с принудительной циркуляцией обеспечивает циркуляционный насос — маломощный прибор с винтовой или центробежной крыльчаткой, сидящей на валу электромотора. Он обеспечивает достаточно высокую скорость потока в трубах и, соответственно, быстрый и равномерный нагрев отопительных приборов.

Циркуляционный насос.

Ахиллесова пята принудительной циркуляции — энергозависимость насоса. В условиях кратковременных отключений ситуацию может спасти источник бесперебойного питания, но при длительном отсутствии электричества отопление перестанет выполнять свои функции.

Этого недостатка лишена система с естественной циркуляцией, которую обеспечивает разница в плотности холодной и горячей воды.

Принцип ее работы предельно прост:

• Нагретая в теплообменнике отопительного котла (как правило, твердотопливного) вода вытесняется через разгонный коллектор в верхнюю часть контура более холодными массами теплоносителя;
• Оттуда она самотеком движется по контуру, постепенно отдавая тепло через радиаторы;
• Остывшая вода возвращается в теплообменник, и после ее нагрева цикл повторяется.

Принцип работы гравитационной системы.

Знакомство с теорией завершено. Перейдем к практике.

Гравитационная открытая система

Открытая гравитационная система отопления.

Элементы

В гравитационной открытой системе обвязка пеллетного котла отопления или другого твердотопливного источника тепла включает:

• Разгонный коллектор. В сущности, это всего лишь короткий вертикальный участок розлива сразу после котла;
• Открытый расширительный бак. Как правило, его объем берется примерно равным 10% объема теплоносителя в контуре.

Вместимость контура проще всего выяснить, заполнив систему отопления водой и слив ее в ведро известного объема или любую другую мерную тару.

Кроме того, на входе и на выходе из котла ставятся отсекающие краны. Они позволяют отключить теплообменник для ремонта или обслуживания, не сбрасывая весь объем теплоносителя.

Такие краны ставятся в любой системе, независимо от ее типа и источника тепла.

Отсекающие краны на входе и выходе электрокотла.

Схема

Она предельно проста: расширительный бачок монтируется в верхней точке розлива после разгонного коллектора. Опционально он снабжается краном для заполнения контура водой. В нижней точке системы устанавливается кран для полного слива теплоносителя: он будет полезен, если в холода дом остается без отопления.

Котел устанавливается в нижней точке контура (обычно в подвале или приямке). Перепад высоты между его теплообменником и радиаторами, собственно, и обеспечивает стабильную циркуляцию: благодаря этому перепаду остывшая вода продолжает движение самотеком.

Гидравлический напор в системе равен высоте Н.

Открытая система с принудительной циркуляцией

Открытая система с насосом.

Элементы

Разгонный коллектор в этом случае по понятным причинам не нужен. Его функции выполняет циркуляционный насос.

При выборе насоса стоит обратить внимание на его производительность. Она подбирается в зависимости от тепловой нагрузки на контур (читай — от мощности котла) по следующей таблице:

Тепловая нагрузка, КВт	Производительность, м3/час при скорости потока 0,6 м/с
6	0,25
8	0,35
16	0,7
24	1
40	1,6

Параметры некоторых циркуляционных насосов.

На создаваемый насосом напор при его выборе можно не обращать внимания, его минимальных значений вполне достаточно для частного дома любых разумных размеров. Для справки: систему отопления многоквартирного дома заставляет циркулировать напор всего в 2 метра (что соответствует избыточному давлению в 0,2 кгс/см2).

Схема

Циркуляционный насос устанавливается, как правило, перед котлом по ходу движения теплоносителя: на этом участке контура температура теплоносителя минимальна.

Незначительное изменение конфигурации контура позволит работать ему как с принудительной, так и с естественной циркуляцией:

• Насос врезается не в разрыв розлива, а параллельно его участку;
• Между врезками ставится шаровый кран или обратный клапан с минимальным гидравлическим сопротивлением (как правило, шариковый).

Врезка насоса в розлив гравитационной системы.

При работе насоса байпас между врезками перекрыт. При прекращении подачи питания кран или обратный клапан открываются, и отопительная система продолжает работу в качестве гравитационной.

Закрытая система

Элементы

Обвязка котельной в частном доме с закрытой системой отопления включает:

• Мембранный расширительный бак. Он представляет собой емкость, разделенную резиновой мембраной на отсеки для воздуха и для теплоносителя. В отличие от жидкостей, воздух прекрасно сжимается и компенсирует увеличение объема воды или антифриза;

Устройство мембранного бачка.

Объем бака и в этом случае берется равным примерно 10% от объема теплоносителя. Тот, в свою очередь, в сбалансированной системе примерно равен 15 литрам на киловатт мощности котла .

• Предохранительный клапан. Клапан сбрасывает теплоноситель при достижении верхней границы допустимого давления;

Предохранительный клапан с дренажной трубкой.

Постоянное срабатывание предохранительного клапана говорит о недостаточном объеме расширительного бачка.

• Автоматический воздухоотводчик. Он помогает избавиться от препятствующих циркуляции воздушных пробок;

Устройство автоматического воздушника.

www.teplo-ltd.ru

инструкция, фото и видео-уроки, цена

Какой может быть схема отопления частного дома с двухконтурным котлом? В статье мы постараемся выяснить, есть ли какие-то общие особенности у обвязки именно двухконтурных  котлов, и предложим несколько конкретных вариантов реализации схем отопления.

На фото — двухконтурный газовый котел, обеспечивающий дом теплом и горячей водой.

Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Уточнение: одноконтурные котлы тоже могут использоваться для нагрева воды в накопительной емкости путем косвенного нагрева — когда теплоноситель отдает часть своего тепла, проходя через вторичный теплообменник внутри теплоизолированной емкости. Ключевое отличие двухконтурного котла — в непосредственной передаче тепловой энергии от сгорающего топлива горячей воде.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

• Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

• Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго. Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления.
• Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Котел греет или теплоноситель, или горячую воду. Одновременная работа двух контуров невозможна.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит. Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Однако: при проектировании системы отопления для одноэтажного дома не будет лишним заложить в проект возможность работы отопления за счет естественной циркуляции. Просто на случай длительного отключения электричества.

Читайте также о характеристиках радиаторов для отопления частного дома.

Варианты реализации

Сценарий 1

Дано: одноэтажный дом площадью не более 100 квадратных метров. Несколько полностью раздельных комнат, в каждой из которых необходима установка отопительного прибора. Какой будет обвязка двухконтурного котла отопления в этом случае?

Наиболее простая в исполнении, отказоустойчивая и беспроблемная схема — так называемая ленинградка, однотрубная схема отопления барачного типа. Еще один важный аргумент в ее пользу — невысокая цена материалов: один контур обойдется явно дешевле, чем два (в случае двухтрубной схемы).

Как выглядит ее реализация?

• Сравнительно небольшая площадь дома означает, что в нем небольшое число постоянных жителей. Стало быть, едва ли расход горячей воды будет серьезной проблемой. Ради увеличения тепловой инерционности мы не станем отказываться от красивых, недорогих и хорошо греющих алюминиевых радиаторов.
• Однако объем воды в контуре все же желательно увеличить. Самое простое и дешевое решение — увеличить диаметр трубы контура на один шаг. Скажем, с ДУ40 до ДУ50. Объем воды в трубе в этом случае увеличиться в (50/40)^2=1,5625 раза (внутренний объем трубы пропорционален квадрату ее сечения).
• Каждый отопительный прибор врезается параллельно основному контуру, не размыкая его. Схема врезки — нижняя или диагональная. На каждом радиатора ставится дроссель для балансировки на подаче, вентиль для полного отсечения радиатора на обратке и воздушник (кран Маевского или обычный вентиль) в любой из верхних пробок.

Нам нужен первый вариант исполнения. Основной контур не должен размыкаться или уменьшать сечение.

• Сразу после котла труба основного контура резко поднимается вверх, формируя так называемый разгонный коллектор. Далее она прокладывается с постоянным уклоном вниз.

Столь сложная (и, надо признать, не всегда эстетичная) разводка нужна для того, чтобы при остановке циркуляционного насоса был возможен нагрев отопительных приборов за счет естественной циркуляции.

• Перед котлом по ходу воды в контуре врезается мембранный расширительный бак, призванный компенсировать изменение объема жидкости при нагреве. Инструкция по его выбору и установке стандартна: объем бачка берется равным 10% объема теплоносителя; бак монтируется подводкой вверх.

Читайте также об особенностях процесса обвязки радиаторов отопления.

Сценарий 2

Дано: двухэтажный дом с большим количеством раздельных комнат; двухконтурный котел. Какой будет схема обвязки двухконтурного котла отопления в этом случае?

Не будем изобретать сложные пути: выполним классическую двухтрубную схему с верхним розливом и постоянной разводкой отопительных приборов.

• Непосредственно от котла нагревшаяся вода поступает наверх, в подающий трубопровод, который опоясывает дом по чердаку или проходит под потолком второго этажа.
• Затем теплоноситель проходит через стояки, к которым подключены отопительные приборы. При этом они не размыкают стояк полностью: каждый радиатор снабжен перемычкой и дросселем для регулировки.

Отсекающий вентиль на второй нитке подводки не повредит, а вот воздушник — один на весь дом и вынесен к расширительному баку в верхней точке контура.

• По нижнему розливу, опоясывающему дом по полу первого этажа или подвалу, теплоноситель возвращается к котлу.

Достоинство этой схемы в том, что при необходимости, и она может работать за счет естественной циркуляции. Роль разгонного коллектора выполняет труба, по которой теплоноситель поступает к верхнему розливу.

Схема может работать и без циркуляционного насоса. Без электричества вы не замерзнете.

Как увеличить тепловую инерционность системы отопления?

1. Опять-таки увеличив диаметр труб розливов.
2. Заменив в проекте алюминиевые радиаторы отопления чугунными или стальными трубчатыми. Именно они характеризуются большим внутренним объемом, призванным компенсировать сравнительно низкую теплопроводность материала.

Не стоит бояться уродливого дизайна чугунных батарей советского образца. Да, они все еще производятся; однако наряду с ними на рынке можно встретить и вполне пристойные внешне настенные отопительные приборы из чугуна, и дизайнерские напольные радиаторы.

Чугун выигрышен еще и тем, что, помимо тепловой инерционности большого объема теплоносителя, сам обладает большой теплоемкостью. При весе в 100 — 150 килограммов напольный чугунный радиатор быстро не остынет.

13-секционный Demrad Retro при высоте около метра весит 175 килограммов.

Совет: часто встречается ситуация, когда второй этаж в зимнее время используется периодически, во время визитов гостей. В этом случае более экономичной будет схема отопления с двумя котлами и независимыми однотрубными контурами по каждому этажу. Большую часть времени один из котлов будет работать в экономичном режиме, поддерживая температуру помещения лишь не намного выше нуля.

Универсальное решение

Наконец, есть предельно простой способ модифицировать своими руками готовую систему отопления, многократно увеличив ее тепловую инерционность. Достаточно включить в контур теплоаккумулятор.

Что это такое?

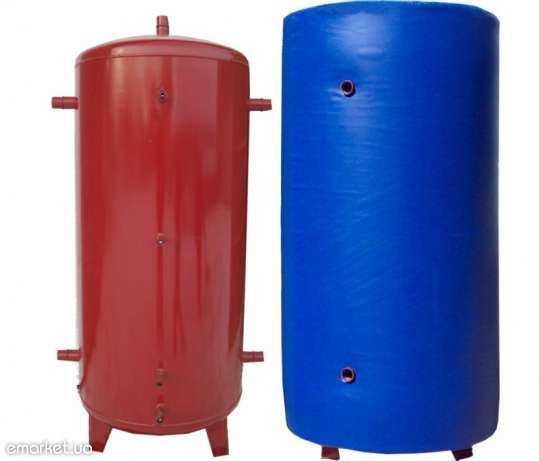

Бак объемом от 300 до 2000 литров с двумя патрубками для подключения, надежно теплоизолированный для снижения потерь тепла. Идея проста: в нем накапливается большой объем горячей воды; при прекращении нагрева теплоносителя расходуется накопленный баком запас тепловой энергии. Чем больше объем бака, тем медленнее будут остывать батареи.

Теплоаккумулятор — самое простое и универсальное решение проблем двухконтурного котла.

Где он монтируется?

В любой точке контура отопления. Вы можете вынести его в подвал, разомкнув проходящий по первому этажу контур двумя патрубками для его подключения. Можете использовать для его установки кладовку. Можете сделать основанием для теплой лежанки: какое-то количество тепла он неизбежно будет рассеивать.

Насколько он выгоден?

1. Теплоаккумулятор сгладит колебания температуры теплоносителя, когда двухконтурный котел грет горячую воду. Батареи будут теплыми постоянно.
2. Особенно выгоден теплоаккумулятор при использовании в качестве источника тепла электроэнергии и при наличии двухтарифного счетчика. Основной объем теплоносителя нагревается до максимальной температуры во время действия ночного тарифа. Днем расходуется накопленное тепло.

Есть ли у этого решения недостатки?

1. Стоимость бака достаточно велика. Утепленная емкость объемом в 1м3 обойдется примерно в 20-30 тысяч в зависимости от производителя.
2. Повторимся: несмотря на теплоизоляцию, некоторое количество тепла бак неизбежно будет рассеивать.

Заключение

Не стоит воспринимать изложенную в статье информацию в качестве истины в последней инстанции. Это лишь краткое изложение опыта одного человека.

Вполне возможно, что вы придумаете лучшую реализацию отопления для своего дома. Как обычно, альтернативный взгляд на проблему вы найдете в видео в конце статьи.

Теплых зим!

Читайте также об особенностях потолочного инфракрасного отопления.

otoplenie-gid.ru

Схемы двухконтурного отопления двухэтажного частного дома котлом

Содержание статьи:

В связи с тем, что теплоносителю в двухэтажных домах необходимо подниматься на несколько метров выше, двухконтурное отопление в двухэтажном доме нужно проектировать особенно придирчиво.

Из всех существующих типов разводки для двухконтурного отопления частного дома с отапливаемой площадью выше 110 кв. метров лучше всего монтировать двухтрубную систему.

Отопительная система включает:

• Котел;
• Труботрассу;
• Батареи;
• Фитинг;
• Датчики;
• Клапана.

Схемы отопления частного дома

Схема двухконтурной системы отопления через котел

Схемы двухконтурной системы отопления делятся на:

• Двухтрубные и однотрубные;
• С верхней разводкой или с нижней;
• С вертикальными стояками или горизонтальными;
• С магистральной подачей воды или тупиковой;
• С естественной циркуляцией или принудительной.

Лучшим типом отопления частного дома двухконтурным котлом является система с принудительным движением теплоносителя, включающая котел, коллектор, труботрассу, расширительный бачок, батареи. Вода приводится в движение с помощью насоса.

Разводка труб отопления

Двухконтурная система отопления частного дома может быть с однотрубной, коллекторной или двухтрубной системой развязки. Двухтрубная система более практична, она позволяет отключить при необходимости любое количество радиаторов. Кроме этого, к двухтрубной системе можно подсоединить теплые полы, полотенцесушители. Расширительный бак можно установить на втором этаже.
Согласно схеме двухконтурной системы отопления, стояки, подающие теплоноситель на второй этаж желательно устанавливать возле котла.

Выбираем трубы для системы

Стальные трубы для прокладки теплотрасс не подходят, они быстро начинают ржаветь.

Самые дорогостоящие трубы для двухконтурного отопления в двухэтажном доме – это медные. Они не ржавеют, очень устойчивы к температурам и давлению. Медные трубы спаивают между собой. Менять их не придется ближайшие лет 50, поэтому их можно спрятать в стены. Минус такой проводки – они очень дороги.

При отоплении частного дома двухконтурным котлом чаще всего устанавливают металлопластовые или полимерные трубы. Они легко монтируются, выдерживают высокую температуру и давление. Но могут деформироваться в процессе эксплуатации и начать пропускать.

Иногда в двухконтурной системе отопления частного дома применяются трубы из нержавеющей стали или оцинковки. Их монтируют на резьбе, но чтобы провести такую трассу, необходимо умение и опыт.

Расположение котла отопления

Котел можно подвесить на стену в кухне или кладовке. В таком случае необходимо иметь в виду, что работая, оборудование издает небольшой гул. При монтаже двухконтурного отопления частного дома котел можно установить на пол подсобного помещения.

strojdvor.ru
