Фрезер своими руками из дрели: подробное руководство

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

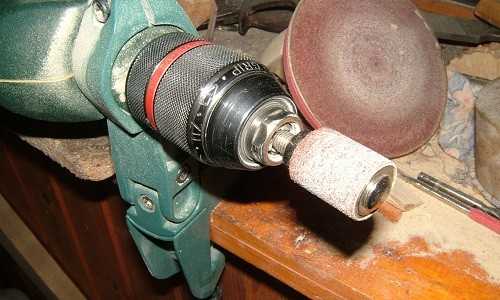

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• ДСП или многослойную фанеру толщиной от 12 мм;

• обрезки доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

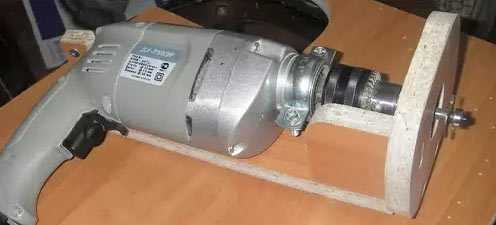

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

• Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

• Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

• Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90^о.

• Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

• В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту. У электродрели этот показатель находится в районе 3 000. Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт. Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

prosto-instrumenty.ru

фрезерный станок по дереву, как сделать

На чтение 6 мин. Опубликовано 04.12.2018

Во время строительства или ремонта дома иногда появляется необходимость красиво обточить край доски. Нецелесообразно покупать для этого дорогостоящий фрезер, ведь неплохую рабочую модель можно изготовить своими руками. Для создания конструкции подойдёт электрическая дрель, поскольку она имеет тот же принцип передачи крутящего момента на шпиндель.

Конструкция и алгоритм сборки

Из-за невысокой мощности и количества оборотов дрели получится сделать только лёгкий фрезер по дереву. Для эффективной работы следует надёжно закрепить инструмент на столе, а заготовку перемещать по нему. Если создать конструкцию, где фрезер расположен сверху, то получится изготовить предметы со сложной формой. Каждому мастеру удобнее работать с инструментом, имеющим свои конструкционные особенности, поэтому идеального варианта, изготовленного своими руками, для всех не существует. Все модели различаются креплениями, а также расположением электрической дрели.

Фрезерный стол

Фрезерный стол

Обрабатывать торцы заготовки и создавать пазы для соединения деталей удобнее всего с использованием фрезерного стола, на котором выступает инструмент.

Он имеет простую форму, его легко собрать своими руками.

В качестве основания удобнее всего использовать верстак.

Для создания этой модели фрезера понадобятся следующие материалы и инструменты:

• Верстачный стол;
• Электролобзик;
• Деревянная планка;
• Хомуты;
• Упоры;
• Шуруповёрт;
• Металлические уголки;
• Дрель.

Собирать конструкцию необходимо по особой технологии. Чтобы сделать инструмент своими руками, следуют пошаговой инструкции:

1. Нужно перевернуть крышку верстака и прорезать в нём большое отверстие электролобзиком. Его размер должен быть на 5 мм больше, чем диаметр предполагаемой фрезы.
2. Теперь необходимо установить планку перпендикулярно столу. Её следует расположить в самом центре отверстия параллельно боковой стороне стола. При этом, ось шпинделя дрели, которая будет крепиться сверху, должна совпадать с центром отверстия. Закрепить её можно при помощи шуруповёрта и уголков.
3. При помощи хомутов и упоров корпус дрели прикрепляется к планке. В начальном положении патрон дрели должен находиться под крышкой, а фреза, которая закреплена в нём, выступает.

Во время работы древесные заготовки двигаются по столу, а при упоре в шаблон начинается фрезеровка. Дрель можно прикрепить любым другим удобным способом. Главное проследить, чтобы центр отверстия находился под осью фрезы, а патрон и выключатель располагались удобно. Также перед работой нужно проверить, чтобы все элементы конструкции были надёжно и ровно закреплены.

Простой фрезерный станок

Сделать фрезерный станок для работы по дереву не составит много труда. Конструкция включает в себя три основных детали — подошва, стойка, косынка. Их можно вырезать из фанеры своими руками. Кроме данных элементов для сборки потребуются следующие предметы:

• Электролобзик;
• Корончатое или перьевое сверло;
• Хомуты;
• Болты, саморезы, иные крепёжные элементы;
• Дрель;
• Кусок тонкой резины (линолеум).

Инструкция для сборки станка:

1. Для создания подошвы на фанере рисуется квадрат, стороны которого равны ширине дрели. Затем с двух прилегающих сторон добавляют к нему полоски, равные толщине фанеры. Отмечается центр расположения инструмента, а затем проделывается отверстие корончатым или перьевым сверлом.
2. По намеченной линии вырезается подошва. Затем скругляется угол, который противоположен месту соединения стойки и косынки. С обратной стороны фанеры под местом крепления стойки просверливаются отверстия (4 мм). Они нужны для углублений под головки саморезов при помощи 8 мм сверла. Это необходимо, чтобы шляпки винтов не выступали и не царапали стол, образовывая перекос.
3. Элементы из фанеры следует расположить ровно перпендикулярно друг другу и закрепить. Подошва устанавливается горизонтально, вертикально на ней крепится стойка при помощи винтов, а косынка прилегает одной стороной к подошве, а второй – к стойке. Она необходима для обеспечения жёсткости конструкции.
4. В подошве проделывается отверстие для выхода инструмента.
5. Стойка по ширине делается такой же, как и дрель, а её длину следует увеличить на 20 мм.
6. На стойку при помощи хомута крепится дрель (следует перетянуть её чуть выше патрона). Дополнительно её фиксируют упором с тыльной стороны устройства (или вторым хомутом, расположенным под ручкой).
7. Под подошву приклеивается кусок тонкой резины для плавного скольжения.
8. Отмечается положение дрели при инструменте, который опущен ниже подошвы.

Важно! Для удобства применения подошву можно вырезать из оргстекла.

Вертикальный фрезерный станок

Пример

Этот простой инструмент, сделанный своими руками из подручных материалов успешно справится со многими задачами. Для его изготовления потребуются следующие материалы и инструменты:

• Несколько листов плотной фанеры или ДСП;
• Хомут для фиксации дрели;
• Болты, саморезы;
• Перьевое сверло или сверлильная коронка на 40 мм;
• Металлические уголки;
• Набор слесарных инструментов.

Для изготовления вертикального фрезера можно использовать любые обрезки фанеры, куски реек, тонкие доски. Процедура воссоздания фрезера выглядит следующим образом:

1. Из фанерных или ДСП листов собирают основу для фрезера, в состав которой входит основание (оно располагается горизонтально) и вертикальная часть. На неё и крепится сама дрель. Размеры основы следует рассчитывать индивидуально в каждом случае. Они зависят от габаритов электрической дрели.
2. В середине горизонтального основания следует просверлить отверстие, диаметр которого равен 40 мм. Оно будет использоваться для получения доступа инструмента к заготовкам.
3. На вертикальную стойку следует прикрепить хомут при помощи болта. После этого происходит закрепление дрели в хомуте. Делать это нужно так, чтобы кончик её патрона не доставал несколько мм до горизонтальной подошвы.
4. Для создания более устойчивого положения дрели её закрепляют сверху деревянным бруском. Он работает как дополнительный упор.

Важно! В таком устройстве для изменения глубины реза используется регулировка положения дрели при помощи хомута.

Преимущества и недостатки самодельного инструмента

В качестве основного преимущества фрезера, сделанного своими руками, можно выделить отсутствие необходимости покупать дорогой профессиональный станок. Ведь даже при помощи простейшего устройства удастся прорезать пазы или обработать край деревянной заготовки.

Для использования дрели в качестве фрезера придётся приобрести в магазине специальные фрезы. Они бывают цилиндрические, торцевые, концевые, угловые, дисковые и фигурные. При помощи хвостовика их легко зафиксировать в патроне. Менять насадки также не составит труда, но от длительной работы и сильных вибраций патрон может открутиться. Поэтому при работе инструментом, сделанным своими руками, его придётся постоянно проверять и подтягивать.

В качестве основного недостатка самодельного фрезера можно выделить невозможность длительной работы при больших нагрузках. Также он не отличается большим количеством оборотов. Максимальное количество оборотов для дрели достигает 3000, в то время как для фрезера минимальными считаются 4000 оборотов в минуту. От этого сильно страдает чистота обработки. Ведь чем быстрее крутится фреза, тем красивее и аккуратнее получится кромка материала. Поэтому после фрезеровки самодельным станком заготовки придётся шкурить.

Двигатель у дрели также гораздо слабее, чем у фрезера. Он рассчитан на кратковременную работу, потому при сильных нагрузках начинает нагреваться. Каждый раз придётся дожидаться его полного остывания.

Изготовить своими руками фрезерный станок возможно, но в некоторых ситуациях куда удобнее будет приобрести профессиональную модель в магазине. Самодельный фрезер не будет достаточно мощным, придётся работать с перерывами. Но для одноразового использования это отличный вариант.

2lzz.ru

Фрезер из дрели своими руками: комплектующие и варианты сборки

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Несложную фрезеровку деревянных деталей можно выполнять на самодельной сверлильной стойке

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

1. несколько кусков ДСП или толстой фанеры;
2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
3. болты, саморезы и другие крепежные элементы;
4. перьевое сверло или сверлильную коронку диаметром 40 мм;
5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

• Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
• В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
• На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
• Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

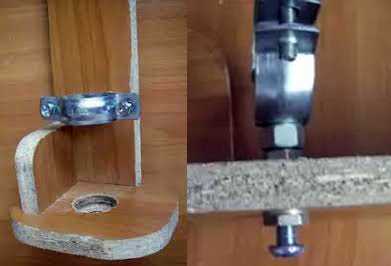

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

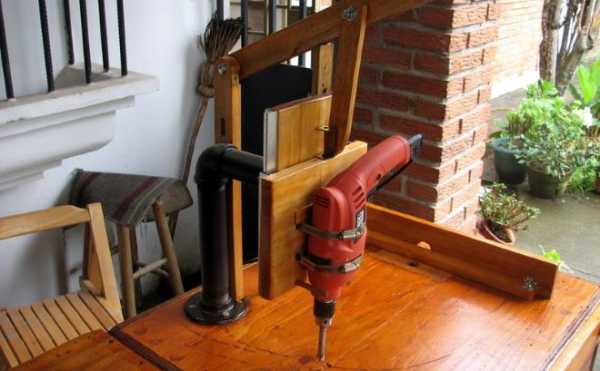

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

1. две металлические штанги, которые будут выступать в роли направляющих элементов;
2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

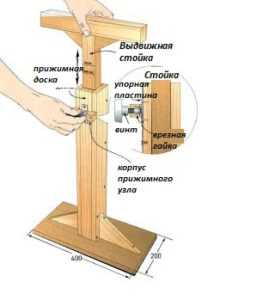

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

• При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
• После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

• приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
• патрон, в котором будет фиксироваться используемый режущий инструмент;
• переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
• листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.

Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства. Если пренебречь этим требованием, можно столкнуться с тем, что обработка, выполняемая при помощи такого фрезера, не будет отличаться высокой точностью и качеством. Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Фрезер из дрели своими руками: чертежи, как сделать (фото)

Многие мастера сталкиваются с ситуацией, когда изготовление фрезера из дрели своими руками — насущная необходимость. Иногда бывает нужно сгладить конец неровно вырезанной детали или сделать паз под кант в ДСП. Для этого понадобится специальный инструмент. Найти его в продаже несложно, фразер можно купить в специализированных магазинах, но позволить себе такое приобретение может далеко не каждый из-за его высокой стоимости. Еще один вариант — поискать китайский аналог. Но гораздо быстрее можно сделать ручной фрезер из дрели.

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Конструкция фрезерного станка

Фрезерный станок представляет собой инструмент для формирования кромки, соединений и фрезерования элементов из дерева, а также этот инструмент служит для выполнения других функций. Это достаточно универсальный инструмент, позволяющий с его помощью выполнять разные виды работ.

Механизм имеет достаточно простое строение. Основных составляющих всего три:

• фреза;
• двигатель;
• шпиндель.

Конструкция фрезерного станка.

Принцип работы не отличается особой сложностью. На шпиндель надевается рабочая фреза. Вся конструкция приводится в движение с помощью двигателя.

Для изготовления фрезера обычно применяются трехфазные двигатели, реже встречаются модели, работающие от однофазной сети. Некоторые мастера могут сделать фрезер и из небольших двигателей постоянного тока. Но при создании механизма лучше следовать стандартному способу: это избавит от сложностей с электропитанием.

При выборе двигателя нужно учитывать два показателя: количество оборотов и мощность.

От количества оборотов зависит качество реза. Обычный двигатель на 220 В подключить будет несложно. Трехфазный асинхронный двигатель подключается по совершенно другой схеме: звезда-треугольник. Это может обеспечить наибольшую мощность устройства.

Мощность двигателя устройства для работы с деревянными заготовками может быть до 500 Ватт. Но такое устройство не оправдает ожиданий, к тому же работать будет нестабильно. Поэтому сбереженные средства не окупятся. Оптимальная мощность для ручного фрезера из дрели — более 1000 Ватт. Привод мощностью 1-2 кВт позволит использовать любые фрезы и работать в нормальном режиме.

Рабочие фрезы можно использовать разные: выбор зависит от того, с каким материалом предстоит работать, и вида операции. Простые фрезы подойдут для обработки дерева, которое не требует высокой скорости работы и прочности материала. Сложнее обрабатывать металл, особенно трудно поддается латунь. Для обработки материалов вроде стекла подойдут фрезы из различных сплавов.

Шпиндель должен быть сделан из жесткого и прочного металла. Требования по этим показателям предъявляются повышенные.

Вернуться к оглавлению

Изготовление основы для фрезера

Схема монтажа фрезера к столешнице.

При изготовлении фрезы своими руками нужно работы выполнить в несколько этапов. Для этого понадобится фреза, двигатель и патрон.

На первом этапе нужно определиться, от какой сети будет работать двигатель инструмента. Для бытовых работ нужно сделать инструмент, способный работать от электросети в 220 В. В этом случае можно взять двигатель практически от любого бытового прибора, который можно найти дома.

Если питание двигатель будет получать от сети с трехфазным напряжением, найти подходящий агрегат будет гораздо сложнее. Скорее всего, придется обратиться в специализированный магазин или мастерскую, спросить на заводе.

Прежде чем приступить к изготовлению самого инструмента, стоит подготовить основание, на которое он будет устанавливаться. Сборка стола позволит обрабатывать детали большего размера, затрачивая при этом гораздо меньше усилий. Для основания подойдет какой-нибудь простой материал, вроде листа ДСП, или прочный пластик. Толщина листа должна быть около 12 см.

При изготовлении стола или основы для фрезера, необходимо учитывать качества выбранного материала. Из ДСП стол делать удобнее и быстрее. При работе он будет отчасти поглощать вибрации, но при этом материал боится влаги. Лучше крышку изготавливать из более долговечного материала: фенольного пластика или плит-МДФ.

Направляющие для деталей можно также сделать из ДСП или фанеры так, чтобы оставалась возможность регулировать их положение.

При работе с ручным фрезером неиспользующееся пространство вокруг рабочей фрезы нужно закрывать. Для фиксации проталкиваемой детали не лишне установить прижимной механизм.

Схема лифта для фрезера.

Из материала для основания вырезается небольшая панель. Для опоры необходимо подготовить 4 деревянных бруска.

На поверхности основания нужно вырезать с помощью электрической ножовки или лобзика отверстие полукруглой формы. Затем сделать отверстия для упорного листа и креплений.

Готовая панель прикрепляется к двигателю с помощью болтового соединения или специальных застежек.

Стол для фрезера — незаменимая деталь. Если нет возможности своими руками собрать основу, можно купить стол.

Приобрести его можно в крупных специализированных магазинах. Цена будет зависеть от функционала, но даже самый простой стол с хорошим покрытием обойдется недешево.

Вернуться к оглавлению

Изготовление ручного фрезера

При изготовлении фрезера из дрели своими руками, необходимо помнить некоторые правила. В первую очередь, важно помнить, что регулировочный лифт изготавливается из твердой древесины и устанавливается на поверхность стола. По этой причине сила оборотов должна быть достаточно большой.

Станок подобного вида изготавливают, не применяя в работе шкивы и ремешки. При этом фрезы насаживаются на моторный вал. Для изготовления лифта понадобится основной корпус, каретки, скользящие полозья, ось с нанесенной резьбой и крепление для фиксации.

Схема направляющей шины.

При вращении оси каретка передвигается по ней вверх или вниз. В роли направляющих выступают полозья. Затем выставляется высота, и при помощи крепежа устанавливается каретка. Всю конструкцию удерживает несущий корпус, его закрепляют снизу на крышке верстака.

Важно следить, чтобы каретка и мотор не шатались, иначе это скажется на работе фрезера: выборка будет неровной. Подобное устройство позволяет устанавливать вылет фрезы над поверхностью стола.

Некоторые мастера советуют дополнительно изготовить шестерни и оснастить ими самодельную конструкцию, а также поменять положение поворотного рычага, установив его сбоку, а не сверху.

Далее остается самое сложное — закрепить патрон и двигатель. Для этого можно использовать специальный переходник. Купить его можно в магазине. А вот с установкой будет сложнее: сделать эту работу самостоятельно очень сложно, это лучше доверить специалистам.

После установки переходника можно считать, что ручной фрезер готов к работе, можно провести первое испытание. Сначала устанавливается простая легкая фреза. Инструмент подключается к электросети. Если после этого фрезер работает правильно, можно переходить к его постоянной эксплуатации. Теперь с его помощью можно накручивать резьбу, сверлить отверстия на деревянных деталях или обрабатывать кромку.

Вернуться к оглавлению

Преимущества и недостатки фрезера из дрели

Изготовленная самостоятельно конструкция имеет неоспоримые преимущества. Основными среди них являются следующие:

• самодельный станок обойдется намного дешевле, чем магазинный;
• фрезер из дрели позволяет работать с поверхностями разного типа;
• работа по сборке инструмента выполняется достаточно просто, за исключением этапа с закреплением проводника;
• легкость в эксплуатации;
• простота обслуживания.

Существенных недостатков у самодельного инструмента не так много. Основными недостатками можно считать следующие:

1. Ручной фрезер, сделанный из подручных материалов, не отличается прочностью.
2. Скорость обработки деталей недостаточно высока. Мощности двигателя, взятого со старого бытового прибора, недостаточно для работы со сложными материалами и поверхностями, например, с железом. Этот недостаток возможно устранить. Для этого лучше брать высокоскоростной двигатель от перфоратора. Это даст возможность изменять число оборотов для разных видов материалов.

От покупных инструментов ручной фрезер отличается в первую очередь гораздо меньшей стоимостью. Сделать самостоятельно этот инструмент вполне возможно при наличии некоторых умений и опыта.

Такой инструмент будет работать достаточно стабильно и обрабатывать заготовки из различных материалов.

www.parnikiteplicy.ru

Как сделать фрезер из дрели своими руками

Любители мастерить что-то дома нередко задаются вопросом: «А можно ли собрать фрезер из дрели своими руками?». Такая мысль имеет под собой довольно прочную основу в виде высокой стоимости профессионального профильного инструмента. Цена современного фрезерного станка может серьезно ударить по домашнему бюджету, а пользоваться им придется не так уж и часто. Оказывается, сделать такой прибор самостоятельно вполне реально.

Использование фрезерного станка

Чаще всего такой инструмент очень полезен при ремонте дачного домика или строительстве частного коттеджа. При наличии такого агрегата сложные работы по обработке древесины можно провести прямо в домашних условиях. Вам станет доступно:

• фрезерование деревянных деталей;
• формирование кромок;
• создание специальных соединительных деталей;
• прочие работы с деревом;

Большое число преимуществ не всегда перевешивает завышенную цену инструмента, который по окончанию ремонта будет пылиться в кладовке. Поэтому все большую популярность у домовладельцев набирает самодельный ручной фрезер.

Изготовление прибора

Перед тем, как приступить непосредственно к процедуре сборки, нужно позаботиться о специальной подставке – фрезерный стол. Этот элемент можно собрать из толстой фанеры или ДСП панелей.

Раздобудьте подходящие детали:

• листы фанеры или ДСП толщиной не менее двенадцати миллиметров;
• четыре опорных бруска;
• хомут для закрепления дрели на столе;.

Приступаем к процессу сборки. В основной вертикальной стенке проделайте отверстия для болтов и закрепите направляющий хомут.

После этого проделайте круглое отверстие в середине упорного листа. Профессионалы советуют использовать для этих целей электрический лобзик, но подойдет и простая ножовка. Завершающим этапом становится соединение всех деталей в единую конструкцию при помощи саморезов или суперклея. Столик готов, осталось самое главное – изготовить сам фрезер.

Основные элементы устройства

В основе хорошего фрезерного станка лежит электрический привод. Мощность его не должна быть ниже 500 Ватт. Рассчитывайте этот показатель в зависимости от толщины деревянных деталей, которые планируете обработать. Самым подходящим вариантом становятся дрель, перфоратор или болгарка мощностью от 500 до 1100 Ватт. Оптимальным выбором, с точки зрения цены и надежности, считается дрель.

Покупая, следует обратить особое внимание на качественные характеристики дрели, ведь позже ее можно будет использовать по прямому назначению.

Для сборки всей системы вам пригодятся следующие комплектующие:

• хорошая электродрель;

• фреза – элемент который покупается отдельно в специализированном магазине;

• особый патрон для закрепления.

Последняя деталь подключается к дрели посредством переходника, который придется подбирать отдельно, в зависимости от типа фрезы. Устанавливать такой переходник проблематично, но вполне возможно в домашних условиях.

Последовательность сборки

Изготавливая фрезеровочный станок, необходимо придерживаться некоторых указаний, которые позволят избежать ошибок. Особое внимание стоит обратить на лифт для регулировки — его закрепляют на крышке стола, для компенсации силы оборотов. Для изготовления этой детали используют плотную фанеру.

Очень важно добиться монолитности в конструкции, избегайте использования ремешков, тросиков, мелких гвоздей и реек. Саму фрезу после этого устанавливают на моторном валу. В итоге лифт будет включать:

• каретки;
• корпус, на который будет приходится основная нагрузка;
• резьбовую ось;
• крепление для фиксирования;
• полозья скользящего типа.

При вращении оси с резьбой происходит перемещение каретки вместе с двигателем. Она перемещает его вверх или вниз по линии оси. Полозья предназначены для ограничения и направления движения.

Ограничения по высоте необходимо выставить заранее, пока устройство неподвижно. Закрепив фиксирующие элементы в необходимом положении, вы обезопасите себя и свою работу.

Крайне важно следить за ровным перемещением каретки. Добейтесь максимально устойчивого положения, чтобы исключить возникновения брака и неровностей при обработке древесины. Опытные мастера изготавливают особые шестерни и поворотные рычаги, которые потом включают в общую систему для управления.

Вот так, соблюдая простые советы, можно собрать фрезер из обычной дрели. Тщательно подгоняйте детали и используйте только качественные материалы. Не пытайтесь сэкономить на дрели, помните, когда закончится стройка, вы сможете разобрать станок и использовать ее по прямому назначению. Не спешите выбрасывать столик и лифт после — их можно разобрать на отдельные элементы и компактно упаковать в коробку до следующего ремонта. Именно поэтому профессионалы используют для соединения только строительные саморезы.

tehnika.expert

Как Сделать Фрезер Из Дрели Своими Руками

Как из дрели сделать фрезер своими руками?

Всем привет! В этой статье пойдет речь о том, как из дрели сделать фрезер своими руками с помощью подручных материалов. Бывают такие ситуации, когда нужно сделать определенную специфическую работу, но для ее выполнения требуется инструмент, который стоит довольно дорого. Покупать его на один-два раза как-то неохота. Разбираемся как правильно сделать ветрогенератор своими руками. Принцип работы ветрогенератора и виды ветряков. Тогда задумываешься о том, как его заменить тем, что есть.

Такой инструмент, как дрель, есть у всех домашних мастеров. Как сделать и подключить своими руками регулятор. Поэтому ее пытаются приспособить под различные нужды, а не только для сверления. Люди используют ее с помощью разных приспособлений в качестве токарных, сверлильных, точильных станков, болгарок, миксеров и много другого. Вот и фрезер можно тоже из нее сделать. как сделать самому как сделать что-то самому, своими руками Причем понадобятся для этого совсем недорогие материалы.

Но стоит сказать про один момент. Как сделать триммер своими руками из болгарки. Полноценно никакая дрель не сможет заменить фрезер. Это связано, во-первых, с тем, что ее обороты составляют всего около 3 000 в минуту, тогда как фрезер развивает их и до 30 000. А значит обработать поверхность также чисто не получится. А, во-вторых, ее редуктор не рассчитан на такие нагрузки, что приведет к его скорому износу, если работать ей в таком режиме долго.

Что ж, когда мы выяснили все подводные камни, можно и рассказать, что понадобится. А нужно будет совсем немного:

Читайте так же

Фрезерная насадка на дрель.

Как сделать фрезерную насадку на дрель своими руками.

Фреза из дрели Bosh своими руками. 2017 (мастертак)

моя группа медиатворцов:.

• 4 куска ЛДСП или толстой фанеры
• Хомут для крепления труб к стене
• Болт с резьбой на 8 мм
• Перьевое сверло или коронка на 40 мм
• Саморезы

Берем ЛДСП или фанеру и собираем с помощью саморезов вот такую конструкцию, как на рисунке ниже.

Читайте так же

Отверстие в основании высверливается пером или коронкой на 40 мм. Размеры кусков фанеры или ЛДСП рассчитывайте, исходя из габаритов имеющейся электродрели.

Из хомута надо будет выкрутить саморез. Как изготовить верстак слесарный своими руками – чертежи, принцип построения конструкции. Как сделать мебель из поддонов своими руками:. На его место будет вкручен болт. В вертикальной стенке просверливаем отверстие под него, чтобы завести его с задней стороны и вкрутить в хомут, который располагается впереди. Высота его расположения должна быть такой, чтобы патрон дрели был в нескольких миллиметрах от основания.

Для фиксации электродрели сверху прикручивается небольшой прямоугольник из ЛДСП или фанеры. В итоге должна получиться вот такая конструкция:

Теперь остается зажать фрезу в патрон и работать. Клумбы из покрышек: как сделать своими руками на. Ремонт дрели своими руками и схема ее устройства. Высота расположения фрезы определяется тем, насколько глубоко она погружена в патрон. А для того, чтобы рез был прямой, можно сбоку от конструкции прикрепить доску с прямой гранью и упереться в нее.

Вот такая простейшая конструкция поможет вам выполнить фрезеровальные работы при наличии в арсенале только дрели. Ну а если вы все-таки хотите делать такую работу на постоянной основе, то лучше купите фрезер. Самые выгодные цены на них здесь. Можете зайти и сами убедиться.

Читайте так же

ctln.ru

Фрезерный станок своими руками из дрели и болгарки: видео, чертежи, фото

Собрать фрезерный станок своими руками решают многие домашние мастера. Приобрести специализированное устройство для изготовления печатных плат или других работ — достаточно дорогое удовольствие. Имея в распоряжении три принтера, дрели или болгарку, вы сумеете своими руками сделать полноценный фрезерный станок. Чертежи и инструкция помогут в достижении поставленной цели.

Содержание статьи

Особенности конструкции

Фото фрезерного станка, сделанного своими руками

Не редко в условиях домашней мастерской требуется фрезерный станок. Его можно собрать из дрели, принтера или болгарки. Есть и ряд других вариантов, адаптированных под конкретные чертежи.

Прежде чем сделать устройство для печатных плат или производства небольших деталей, нужно ознакомиться с особенностями конструкции заводского настольного станка. Его делают не из дрели и точно не из принтера. Но вам придется соблюдать общий конструктивный принцип, собирая станок своими руками.

Стандартный настольный фрезер состоит из следующих элементов:

• Основание или станина;
• Рабочий стол;
• Привод;
• Электрический двигатель;
• Рабочий инструмент.

Если основание и рабочий стол можно сделать из подручных инструментов, то рабочая долбежная головка, электромотор и фрезы получить несколько сложнее.

Рассматривая вариант с использованием принтера, чтобы сделать станок с ЧПУ, тут стоит отметить наличие в их конструкции шаговых двигателей. Чертежи предусматривают, что для сборки фрезера вам нужно сделать разборку не одного принтера, а двух. Обусловлено это тем, что требуется наличие трех шаговых двигателей. Их же в одном принтере только два.

Вообще сделать станок с ЧПУ рекомендуется тем, кто обладает опытом в сборке более простых конструкций. Возможность изготовления печатных плат, координатный стол и долбежная головка — это вспомогательные компоненты фрезерного станка. Нужна ли вам долбежная головка или устройство для печатных плат? Это зависит от целей, которые вы перед собой ставите.

Создание печатных плат или работоспособная долбежная головка — это компоненты, функционирование которых напрямую зависит от технических характеристик. Данные параметры непосредственно влияют на то, какими возможностями будет обладать ваш фрезерный станок. А именно играют роль следующие характеристики:

• Частота вращения электромотора;
• Мощность электрического двигателя;
• Размеры рабочего стола;
• Предельный вес заготовок, которые может обрабатывать фрезерный станок.

Этапы сборки

Чертеж фрезерного станка, сделанного своими руками

Если вы решили сделать самодельный фрезерный агрегат, тогда вам предстоит пройти несколько главных этапов на пути к заветному станку.

Сможет ли он осуществлять печать плат и будет на нем долбежная головка, зависит от вас. Однако представленная инструкция изготовление плат не предусматривает. Ровно как и отсутствует здесь долбежная головка.

Представленный самодельный станок состоит из нескольких компонентов, об изготовлении которых мы вам расскажем отдельно:

• Рабочий стол;
• Станина;
• Электрический привод.

Рабочий стол

Данный рабочий стол не самый простой в сборке. Но у него надежная конструкция, что он важно для активно эксплуатируемого фрезерного станка.

Чтобы собрать стол, вам понадобится:

• Лист фанеры или ДСП;
• Прозрачный пластик №6;
• Деревянная доска;
• Пластина из алюминия;
• Клей;
• Крепежные элементы;
• Металлопрофиль с Т-образным пазом;
• Наждачка мелкозернистая;
• Электрический лобзик;
• Фрезер с копиром.

Сначала изготавливается крышка.

1. Из фанеры (желательно №19) вырежьте прямоугольник размером 500 на 600 мм. Для повышения надежности облицуйте его пластиком или текстолитом толщиной 2 мм. При резке с каждой стороны сделайте припуск на 3 см.
2. Нанесите на клей и фанеры клей, а затем плотно прижмите. Когда клей застынет, излишки можно отрезать.
3. Вырежьте из фанеры продольные и боковые накладки. Их нужно приклеить по кромкам листа. Ширина накладок — 4 мм.
4. Дисковой фрезой выполните в накладках кромок пазы. Приложите крышку к упору пластиковой частью (она является верхней). Пазы в кромках потребуются для того, чтобы закрепить Т-профиль.
5. Каретка. Для фрезерного станка каретка играет не последнюю роль. Каретка служит для перемещения обрабатываемой заготовки. Разные чертежи предлагают свои варианты, как может выглядеть каретка. Определите оптимальный для себя тип данного устройства. Если каретка будет отсутствовать, ничего страшного в условиях домашней мастерской не случится. Но все же каретка расширяет возможности работы на фрезерном станке.

После того, как вы собрали крышку, переходит к монтажной пластине.

1. Под пластину выполняется проем в изготовленной столешнице.
2. Из листа алюминия нужно сделать пластину. Это квадрат размером 300 на 300 мм.
3. От края крышки сделайте отступ на 125 мм и начертите прямую, которую следует разделить на 2 части.
4. Расположите пластину так, чтобы проведенные через нее диагонали могли пересекаться в центре прямой. Вычертите контур под пластину и вырезы.
5. Электролобзиком выполняется вырез, накладывается пластина и крепится с помощью двухстороннего скотча.
6. По периметру монтажной пластины установите вспомогательные рейки. Выставьте фрезер на 3 мм. При этом фреза должна проходить по кромкам реек. Выбирайте материал, который будет на 0,5 мм толще по сравнению с толщиной монтажной пластины.

Станина

• Чтобы изготовить станину, вы можете использовать фанеру под номером 19;
• Вам потребуется 4 стяжки и две опоры. Размеры первых — 520 на 80 мм, а опор — 520 на 290 мм. Зафиксируйте клеем и шурупами;
• Для электропроводки выпиливается рейка размером 51 на 42 на 19 мм и приклеивается;
• С нижней части крышки фиксируются опоры. В стяжке выполните отверстия для шурупов, которые будут входить в крышку.

Электрический привод

Если ваш самодельный координатный стол готов, рабочая головка ждет своего часа для изготовления печатных плат или других деталей, остается самое главное. Ваш самодельный станок нуждается в приводе, за счет которого и будет функционировать фрезерное оборудование.

Выбирать характеристики следует на основе того, какими параметрами должна обладать головка, фрезы и для каких целей будет использоваться фрезерный станок.

1. Если ваша задача — выборка на небольших и простых заготовках, выполненных не из самых прочных материалов, тогда достаточно двигателя с мощностью 500 Вт.
2. Если станок предназначен для сложных работ с металлическими изделиями, выбирайте привод мощностью от 1,1 кВт.
3. Сделать фрезерный станок из болгарки своими руками можно, ровно как и изготовить агрегат на основе дрели. В качестве дрели или болгарки подойдет ненужный электроинструмент. Убедитесь в исправности дрели, прежде чем ее использовать. Вместо дрели можно задействовать стационарный двигатель или позаимствовать его у другого электрооборудования.
4. Оптимальный вариант электромотора для фрезерного станка — это асинхронный двигатель, работающий от трехфазной сети. Но в условиях домашнего применения фрезерного станка это далеко не всегда возможно.

Последние шаги

К завершающим процессам сборки станка можно отнести следующие мероприятия:

• Обработайте деревянные элементы лакокрасочными материалами для их защиты;
• Пару отрезков металлопрофиля закрепите на стол и упоры;
• Установите тумблер для включения и отключения станка. Не забудьте про параллельный упор и предохранительный щиток;
• На внутреннюю поверхность упора устанавливается трубка, которая будет служить пылеудалителем;
• На подготовленную площадку установите монтажную пластину. Самодельный фрезер готов.

Из обычной дрели можно собрать неплохой фрезерный самодельный станок. Опираясь на видео инструкции и чертежи, у вашего станка может появиться каретка, долбежная головка и даже модуль ЧПУ.

tvoistanok.ru
