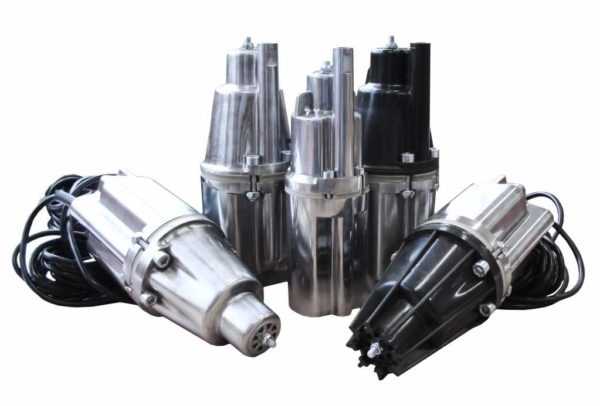

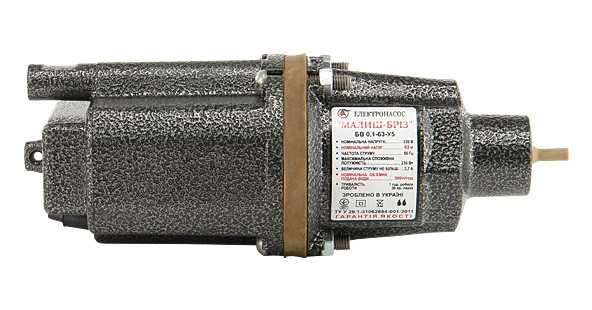

Вибрационный погружной насос «Малыш» — обзор

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Область применения

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

для полива огорода;
для набора воды в накопительные емкости;
для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
Малыши производятся и в Климовске Московской области.
В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
Агрегаты Ручеек выпускают в Могилеве (Беларусь).
Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Название	Забор воды	Защита от холостого хода / перегрева	Мощность	Производительность	Высота подъема	Диаметр	Глубина погружения	Цена
Малыш-М П 1500 Тополь	Верхний	нет/да	240 Вт	24 л/мин	60 м	99 мм	3 м	1741 руб (пластик)
Ручеёк-1 Могилев	Верхний	нет/нет	225 Вт	18 л/мин	72 м	110 мм		1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)	Верхний	нет/нет	250 Вт	18 л/мин	60 м	98 м	7 м	1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)	Нижний	нет/нет	300 Вт	16,6 л/мин	70 м	100 мм	3 м	2110 руб (шнур 10 м)
Малыш-М 1514 Тополь	Верхний	нет/да	250 Вт	25 л/мин	60 м	98 мм	3 м	2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)	Верхний	нет/нет	210 Вт	12 л/мин	40 м	78 м	10 м	1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10	Верхний	нет/нет	240 Вт	24 л/мин	60 м	100 м	3 м	1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250	Верхний	нет/нет	250 Вт	17,5 л/мин	75 м	100 м	2 м	2715 руб (шнур 10 м)
Водолей-3 (Лепсе)	Верхний	нет/есть	265 Вт	26 л/мин	40 м	98 мм		1900 руб (шнур 10 м)
Малыш 25 м (Курск)	НИжний	да/нет	250 Вт	7,1 л/мин	40 м			1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

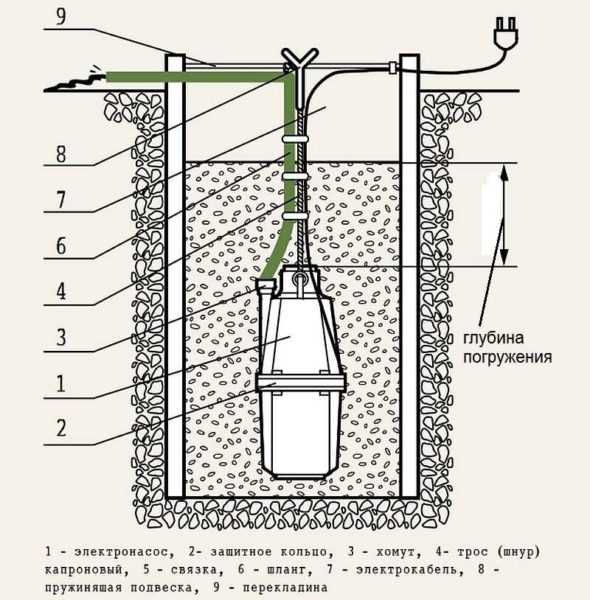

Схема установки погружного вибрационного насоса

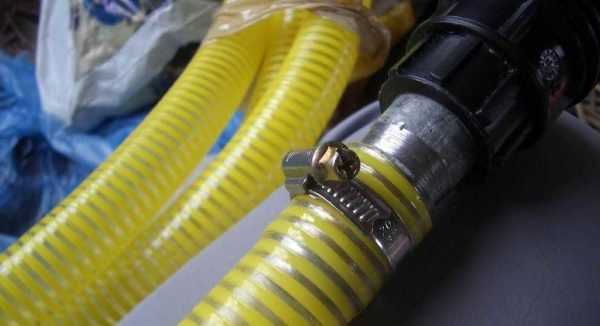

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

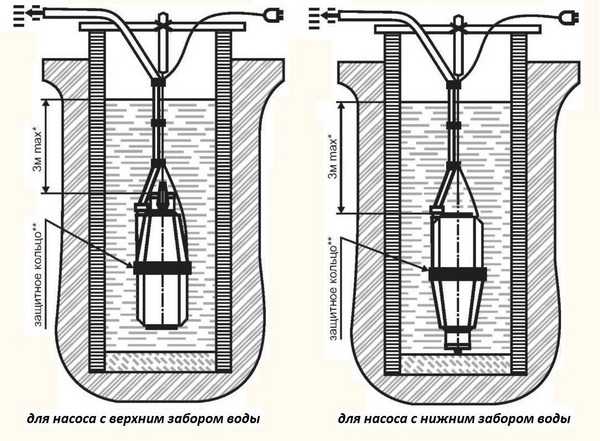

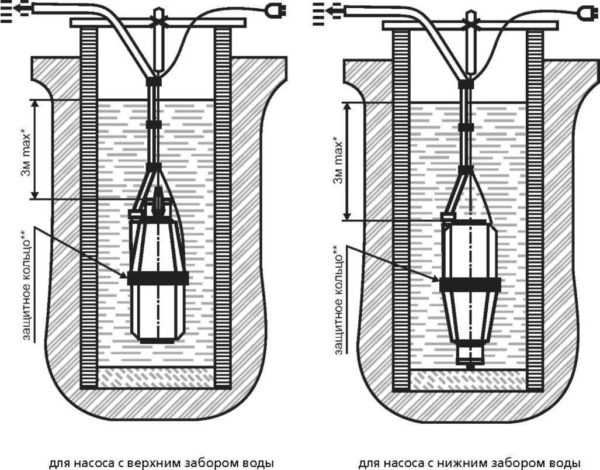

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

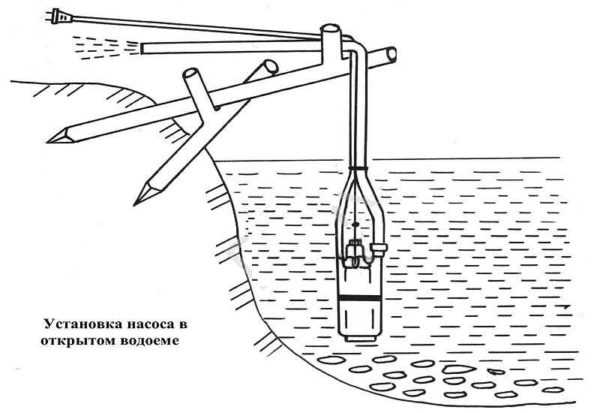

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

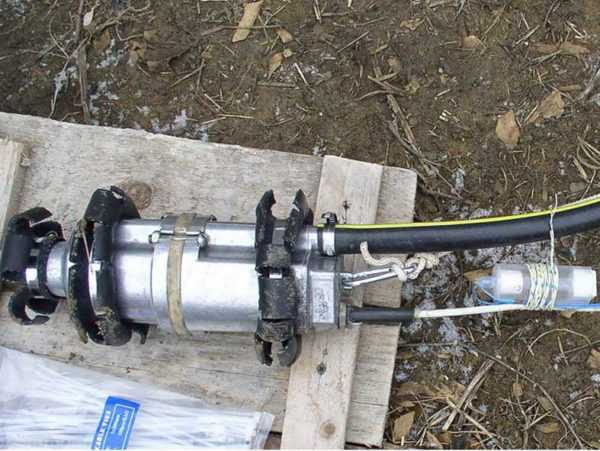

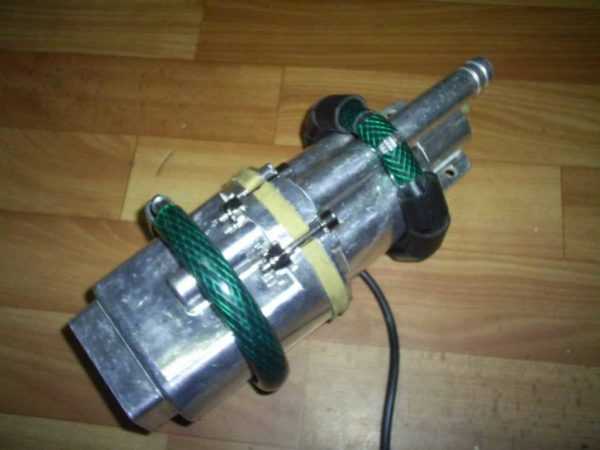

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

когда он поднят вверх, контакты замкнуты, питание подается;
когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

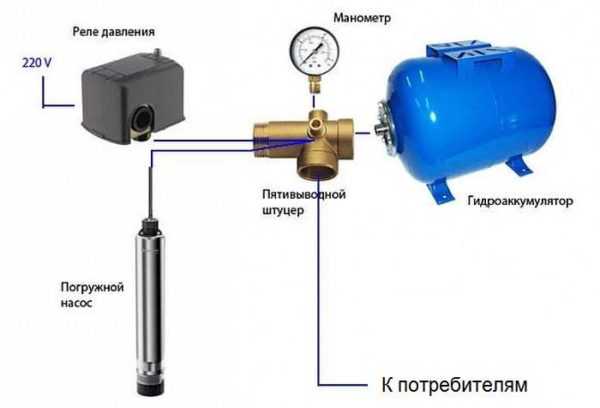

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
При эксплуатации с гидроаккумулятором выставить минимальное давление.
Установить защиту от сухого хода.
Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

dekormyhome.ru

отзывы о насосе для колодца с верхним забором воды, насос ручеек или малыш что лучше

В дачном садоводстве популярным инвентарем является погружной насос Малыш

С появлением первой весенней капели многие огородники и садоводы активно начинают готовиться к наступающему дачному сезону. В доме все заставлено высеянной рассадой, потихоньку начинается приобретение садоводческого инвентаря.

Содержание статьи

Назначение водяных насосов

Погружной (или скважинный, глубинный, дренажный) водяной насос Малыш – прекрасная универсальная модель для дачи, но имеет положительные отзывы при качании лишь из скважины зимой и летом. В зависимости от цели можно использовать насос для колодца с верхним забором жидкости или вариант Малыш с донным исполнением.

В обоих случаях будет достигнут желаемый результат, а это:

Устройство оросительных и поливных систем в парниках, теплицах, а также на садовых участках, дачах и фермерских полях.
В том случае, если надо откачать воду из искусственного резервуара или, наоборот, наполнить его.
Чтобы наполнить автономную водопроводную систему для использования в бытовых целях.
В случае аварии (затопления) или весеннего паводка для откачивания воды.

Преимуществом такого насоса является невысокая стоимость и простота в использовании

Даже мартовские метели не могут остановить истинного любителя земли. Фантазия рисует роскошные ароматные пионы, сочные спелые огурчики и помидорчики, ягоды и, конечно, уже собранный в мыслях богатый урожай картофеля.

Серия насосов Малыш и Ручеек благодаря невысокой стоимости, универсальности и простоте подключения делает их доступными для приобретения людям пенсионного возраста, которые и составляют подавляющее большинство земледельцев.

Все это замечательно, но дача требует огромных физических усилий. А самое главное, даже при очень хорошем старании результат зависит от благоприятных погодных условий, поэтому без насоса никуда.

Особенности системы с верхним забором воды

Если температуру и скорость ветра нам изменить не под силу, то создать искусственный дождик можно. Для этого необходимо приобрести насосное оборудование, конечно, при условии, что на участке есть скважина или близлежащая речка.

Насос с верхним забором воды практически исключает попадание мусора внутрь, особенно если установить фильтр.

Насос очень удобен для подъема воды из скважин и колодцев, не боится перегрева, так как характеризуется более эффективным охлаждением, а также может работать без постоянного контроля, что позволяет использовать его в непрерывной работе автономной водопроводной системы приусадебного участка.

Многие предпочитают выбирать насос с верхним забором воды, поскольку он предотвращает попадания мусора внутрь

Технические характеристики моделей Малыш и Ручеек

Производитель	Россия
Модель	Малыш	Малыш-З	«Ручеек», L2423
Мощность, Вт	240	185	225
Параметры тока	1-220 В, 50 Гц
Объемная подача, м3/ч	0,42		1,6
Ток, А	3,5	3,1
Материал	Алюминий
Температура жидкости для перекачивания	+35 °C
Вес, кг	3,5	2,1	3,9
Максимальный напор, м	60	25	60

В последнее время российский потребитель все больше переходит на импортозамещение. Это касается и приусадебного хозяйства.

Насосное оборудование современного российского производства обладает отличными техническими и эксплуатационными характеристиками.

Преимущества моделей с нижним водозабором

В скважинах и колодцах диаметром более 100 мм эффективнее устанавливать насос с глубинным забором воды. Однако существует высокая опасность всасывания мусора и мелких песчинок.

Допускается концентрация песка и мусора, не превышающая 0,01%. Для этого на всасывающее отверстие оборудования рекомендуется установить фильтр.

Эффективным исполнением служит фильтр серии ЭФВП-Ст-38-125. Если на участке преобладает загрязненная вода с илистыми или известковыми отложениями, лучше использовать модели с верхним водозабором, при этом не забывать применять фильтры. Это позволит насосу прослужить дольше.

Особенности насосного оборудования с глубинным забором воды:

Устройство не препятствует всасыванию в аппарат частиц диаметром до 149 мкм и очень легко устанавливается.
Насос удобен для водоснабжения больших загородных участков, так как эффективно перекачивает воду на расстояние 100-150 м.
Нагревание жидкости должно быть до 35 ᵒС.
При монтаже насос закрепляется в колодце на расстоянии не ниже 1 м от дна, что значительно уменьшит попадание мусора и увеличит срок эксплуатации прибора.
В качестве защиты от ударов о стенки при вибрации рекомендуется установить на корпус широкое кольцо из толстой упругой резины.

При нестабильном электроснабжении приусадебного участка рекомендуется устанавливать автоматизированную систему, которая обезопасит систему от скачков напряжения, а также отключит насос, если вода в резервуаре понизится (это определяется фиксированием поплавковых систем). При поднятии жидкости на достаточный уровень силовой агрегат станции снова включается. Оборудование защиты питается тем же источником электроэнергии, что и сам насос.

Сравнение изделий Малыш и Ручеек

Насос «Ручеек» имеет чуть иное строение, у него, наоборот, электродвигатель расположен снизу, а всасывающие отверстия – сверху. Это практически полностью исключает попадание примесей, а также обеспечивает лучшее охлаждение.

«Ручеек» можно располагать на горизонте, и он замечательно работает и перекачивает жидкость из мелкого источника, при этом может длительно работать с открытыми отверстиями в погруженном состоянии.

При сравнении двух моделей погружных насосов «Ручеек» и «Малыш» отмечается, что имеющиеся в конструкции амортизаторы изготовлены из натурального каучука, что придает надежность и стабильность в работе. Исследования и экспериментальные опыты показали, что оба агрегата замечательно работают в комплексе для оборудования водоснабжения дач и загородных домов.

При выборе погружного насоса дополнительно можно сравнить популярные модели и марки производителей

Показатель работоспособности напрямую зависит от качества выбранного водоема:

Речка;
Искусственно пробитая скважина;
Колодец, бассейн.

Важно учитывать то, сколько стоит, как часто будет использоваться насос и какие дополнительные защитные приспособления будут применяться. При борьбе с постоянными подтоплениями на участке или в погребах важно учитывать автоматическое выключение при перегрузках, возможность вертикального или горизонтального расположения насоса, производительность – величину мощности и напора, от которой напрямую зависит время откачки или заполнения емкости за определенное время.

Главное, четко оценить технологическую ситуацию при установке выбранных моделей, определить глубину и уровень воды при сезонных изменениях, оценить состояние и качество грунта. Основным показателем популярности этих моделей является простата в эксплуатации: с ними может справиться любой человек, как установить, так и выполнить незначительный ремонт. А их низкая стоимость освобождает от необходимости применять дополнительные меры сохранности.

kanaliza.ru

Принцип работы и устройство погружного насоса «Малыш»

Не всегда есть необходимость организации водоснабжения загородных участков большим объемом воды. Во времена Советского Союза в основном существовали небольшие дачные участки, на которых строились деревянные, реже каменные, постройки. Использовались они только в летний сезон, а водозабор делался для полива, для чего устанавливался один кран, для летнего душа и один кран внутри дома, чаще в кухне. Поэтому для такого водообеспечения устанавливался маломощный малогабаритный насос. В те далекие советские времена таким агрегатом был погружной насос «Малыш».

В принципе, его специально для этих нужд и стали производить. Он обладал небольшой мощностью, весил около 4 кг, работал стабильно и из всех предлагаемых моделей стоил дешевле всего. Казалось бы, что время его проходит, потому что на рынке стали появляться более современные модели, оснащенные по последнему слову техники. Но водяной насос «Малыш» своих позиций не сдал. Он до сих пор пользуется огромной популярностью у жителей загородных участок. Особенно у тех, которые живут в небольших коттеджах.

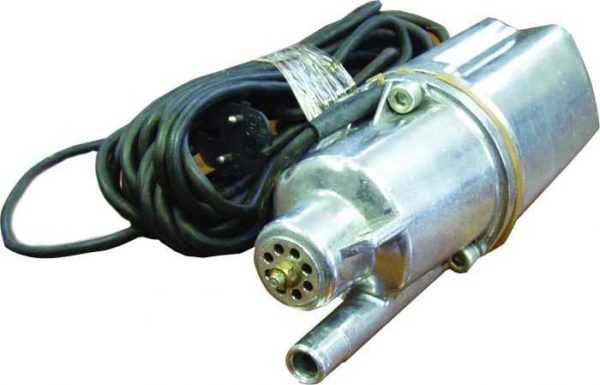

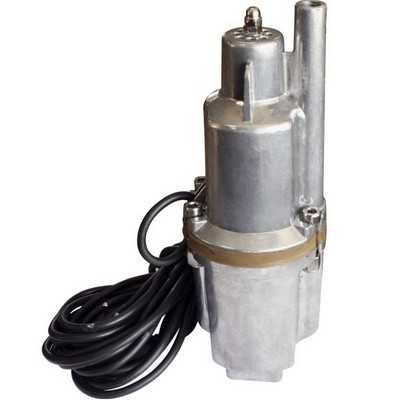

«Малыш» — насос погружной вибрационный

Устройство и принцип работы

В первую очередь необходимо сообщить, что «Малыш» является насосом вибрационным. То есть, в его конструкции установлена мембрана, разделяющая насосный отсек на две части. Одна часть наполнена воздухом, через вторую прогоняется вода от всасывающего патрубка в подающий. Сама мембрана начинает вибрировать от работы электропривод, который превращает электрический ток в электромагнитные колебания. Последние передаются мембране по средству специального клапана-поплавка.

То есть, получается так, что колебания мембраны создают разность давлений. Когда она поднимается вверх, происходит всасывание воды через всасывающий клапан, потому что происходит расширение отсека, а значит, появляется разряжение, то есть, давление в отсеке падает. При опускании жидкость, наоборот, под действием уменьшения объема отсека, а значит, увеличении давления выталкивает воду через подающий клапан. Это и есть принцип работы насоса «Малыш».

Устройство Малыша

Внимание! Частота колебаний мембраны 100 раз в секунду. Это очень большая частота, поэтому колебаниями их назвать нельзя, скорее всего, это вибрация. Отсюда, в принципе, и название категории данного вида насосов.

Необходимо отметить, что вибрационные насосы очень чувствительны к перегреву, поэтому современные модели «Малыша» снабжаются системой автоматики. В основном это относится к электродвигателю, который начинает перегреваться, если через насос не проходит вода. В таких ситуациях он быстро выходит из строя. Что касается автоматики, то это обычный температурный датчик, который отслеживает температуру в моторном отсеке прибора. Он передает сигнал увеличения температуры на реле, которое при необходимости отключает насос.

Конструктивно все вибрационные насосы «Малыш» делятся на две группы:

с верхним забором воды;
с нижним.

С верхним водозабором

В первой позиции электродвигатель располагается в нижней части агрегата. Это большое преимущество, потому что таким образом он всегда находится в воде, от которой и происходит его охлаждение. К тому же надо отдать должное, что верхний водозабор гарантирует определенную чистоту воды. Просто в верхних слоях она всегда чище, чем в нижних. Плюс, нижний водозабор – это всегда риск захвата иловых отложений, которые быстро выведут из строя вращающиеся части насосной установки. Поэтому, выбирая насос «Малыш», обращайте на это внимание.

Внимание! Если был приобретен насос с нижним водозабором, то рекомендуется место всасывания покрыть сеткой.

С нижним водозабором

Модельный ряд

Необходимо отдать должное производителям насосов «Малыш», которые сегодня предлагают несколько модификаций данного прибора. То есть, увеличился выбор агрегатов по техническим характеристикам.

Классика

Эта модель пришла в современность из далекого прошлого, то есть, она не изменялась со времен первого выпуска насоса. У нее нижний водозабор и полное отсутствие автоматики. Использовать его можно для откачки воды из колодцев и скважин, а также из открытых водоемов. Основное требование – вертикальность при перекачке.

Небольшие габариты прибора дают возможность сегодня устанавливать насос в скважины с обсадной трубой диаметром 100 мм. Но качать он может достаточно чистую воду – концентрация примесей не должна превышать 0,01%. Температура же перекачиваемой воды не должна быть больше +35С.

И остальные технические характеристики насоса для колодца «Малыш».

Производительность агрегата: при подъеме на один метр равна 1050 л/час, при подъеме на 40 м – 430 л/час.
Соответственно максимальный напор составляет 40 м. Правда, при горизонтальном перемещении жидкостей он может создать напор до 150 м.
Погружать его можно на глубину до 5 метров.
Мощность электродвигателя всего лишь 245 Вт. То есть, при малых энергозатратах насос является обладателем неплохих технических характеристик.
Это бытовой насосный агрегат, а значит, работать он может от обычной розетки напряжением 220 вольт.
Время беспрерывной работы – 2 часа. То есть, производитель рекомендует через каждые 2 часа отключать прибор на перерыв сроком до получаса.

Базовая модель

И одна рекомендация. Насос приходит в торговую сеть, укомплектованным только питающим электрическим кабелем длиною 5 м. Для него необходимо отдельно приобрести шланг диаметром 18-22 мм. Он крепится к подающему патрубку обычными хомутами или вязальной проволокой.

Серия «Малыш-М»

Информация будет короткой. Это все тот же классический вариант с теми же техническими характеристиками, но с верхним водозабором. Других отличительных особенностей в нем нет.

Серия «Малыш-З»

Это самый малогабаритный насос из серии «Малышей». Он спокойно помещается в ствол скважины диаметром 80 мм. У него меньше мощность электродвигателя – всего лишь 165 Вт, но при этом достаточно внушительная производительность – 430 л/час при напоре до 20 м. И при всем при этом весит он 3 кг.

Что касается комплектации, то это, как у предыдущих моделей, электрический кабель, но длиною 30 м. Добавим, что данная модель является моноблочной, то есть, корпус прибора неразъемный (неразборный).

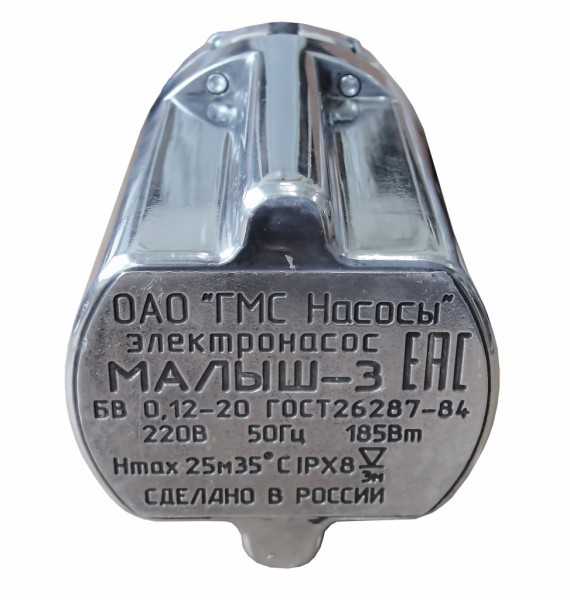

Серия Малыш-З

Серия «Малыш-К»

Данная модель от других отличается лишь тем, что в ее состав входит система автоматики. Как уже было сказано выше, это обычная термозащита. Других дополнительных отличий от базовой модели нет.

Как видите, все модели погружного насоса «Малыш» со своими техническими характеристиками мало чем отличаются друг от друга. Единственно, на что необходимо обращать внимание при выборе, это на наличие или отсутствие автоматики и верхний или нижний водозабор.

Правила установки

Как и все погружные насосы, «Малыш» опускается в ствол гидротехнического сооружения подвешенным на капроновом или стальном тросе. Для крепления троса на корпусе есть специальная проушина. При этом предварительно на него насаживается шланг, который крепится к прибору хомутами. Специалисты рекомендуют кабель и шланг скрепить между собой все теми же хомутами.

Опускать насос в колодец или скважины надо именно за трос, который верхним концом привязывается к любому крепежи в виде крюка или проушины. Если дело касается скважины, то крепление производится к оголовку. Если водозабор производится из открытого водоисточника, то необходимо создать все условия, чтобы агрегат находился в вертикальном положении. К примеру, втыкают в дно металлическую арматуру, к которой насос привязывается проволокой.

Правила монтажа

Внимание! Если для водообеспечения дачи используется насос «Малыш» с нижним водозабором, то его нижний торец должен располагаться относительно дна гидротехнического сооружения на полметра выше. Если устанавливается агрегат с верхним водозабором, то его нижний торец надо уложить прямо на дно.

И еще несколько рекомендаций относительно установки.

Если между корпусом насоса и стенками обсадной трубы скважины недостаточно зазора, то всегда присутствует вероятность, что при вибрации агрегат начнет ударяться о трубу. Это быстро выведет его из строя. Поэтому рекомендуется установить на него резиновую манжету круглого сечения. Такие сегодня продаются в магазинах в отделах насосного оборудования.
Нельзя подключать насос к питающей сети в процессе его монтажа. Если длины кабеля недостаточно, то его можно нарастить таким же с тем же сечением. Но учитывайте тот момент, чтобы скрутка не оказалась внутри колодца или скважины.
Не забываем надевать на всасывающий патрубок «Малыша» сетчатый фильтр грубой очистки. Лучше использовать конструкцию цилиндрической формы, изготовленной из полиэтилена.

Насосная станция

Сегодня можно часто встретить вопрос, а можно ли сделать насосную станцию из «Малыша»? В принципе, никаких проблем нет. Это все тот же погружной насос, хоть и маломощный.

Для этого придется дополнительно к насосу приобрести гидроаккумулятор и обратный клапан на подающий трубопровод. Понятно, что гидроаккумулятор должен быть снабжен реле давления. Все эти дополнительные элементы локального водопровода себя оправдают, потому что на даче появится полноценная водопроводная система, работающая с определенным давлением воды внутри трубной разводки, плюс – постоянное наличие воды за счет бака гидроаккумулятора. Такая система будет снабжать водой дачу даже в случае отключения электроэнергии. Понятно, что на определенное время в зависимости от объема накопительного резервуара.

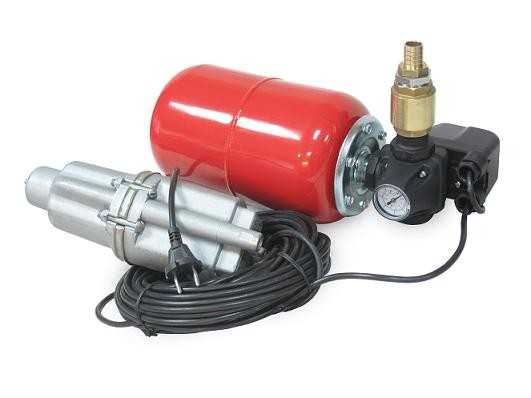

Насосная станция с Малышом

Ремонт насоса «Малыш»

Итак, с насосом погружным «Малыш» (с его характеристиками, моделями и правилами установки) разобрались. Остается одна позиция – это ремонт. Необходимо обозначить, что насос «Малыш» является бюджетным прибором, поэтому чтобы не увеличивать его стоимость, производители используют в его конструкции обычные резиновые манжеты и прокладки, которые быстро выходят из строя. Именно в местах их установки происходят протечки, что является недопустимым явлением. Особенно, если дело касается отсека, где устанавливается электродвигатель.

Поэтому очень важно следить за целостностью манжет. Если есть даже небольшой намек на то, что резинки износились, надо сразу же их поменять. Для этого разбирается корпус насоса, для чего отвинчиваются четыре винта, производится разъединение корпуса на две части, удаляется прокладка, а на ее место устанавливается новая. В принципе, ничего сложного. Единственное, что может оказаться проблемой, это сложность откручивания винтов. Пролежав много времени в воде, они ржавеют, поэтому бывает иногда невозможно их открутить.

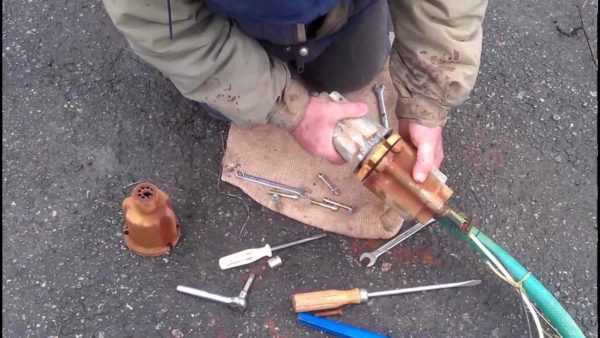

Вот так разбирается Малыш

По причине долгой эксплуатации может оборваться мембрана. Заменить ее тоже не сложно, если есть новая в наличии. Как показывает практика, в магазинах она не продается. Единственный выход, если водяному насосу «Малыш» делается ремонт своими руками, это наличие старого агрегата, который можно пустить на запчасти. Во всех остальных случаях придется воспользоваться услугами специалистов. Особенно, если сгорел мотор или оборвался шток.

Итак, подведем итог о насосе «Малыш». Компактный агрегат, недорогой, не требующий особых условий эксплуатации, не капризный. Его размеры определяет мощность устройства, поэтому производитель рекомендует использовать его только для скважин и колодцев с небольшим дебитом воды. По всем остальным техническим характеристикам и конструктивным позициям это обычный погружной насос вибрационного типа.
