Схема отопления с электрокотлом в частном доме – Система отопления в частном доме схема от электрического котла

Установка электрокотла для отопления частного дома, подключение своими руками

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования и так далее. Поэтому данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение к электросети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

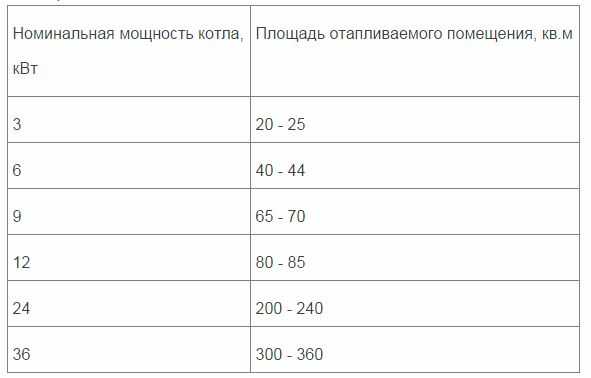

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).

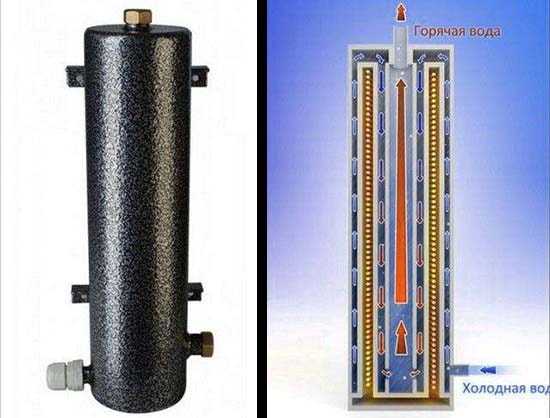

2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

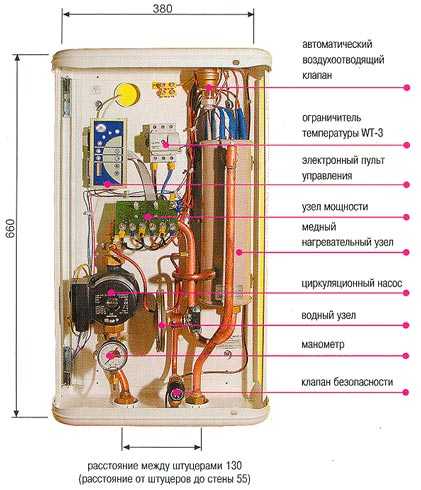

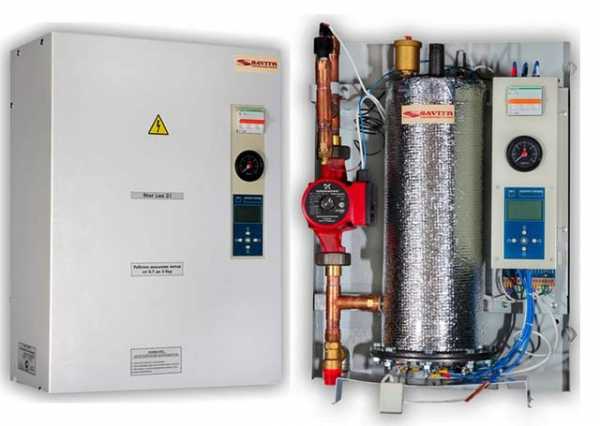

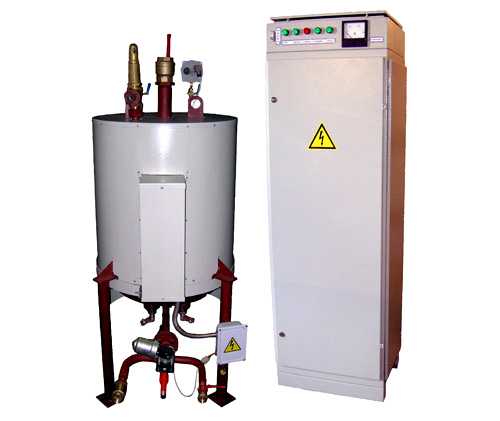

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

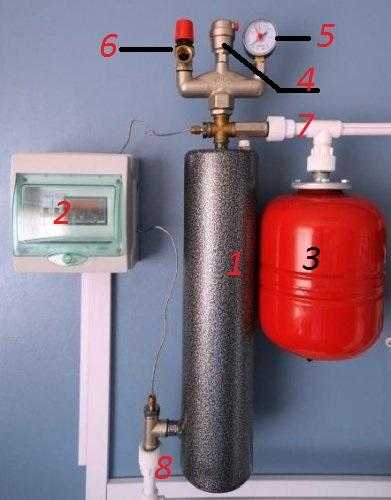

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

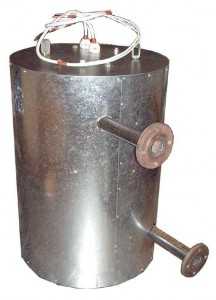

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

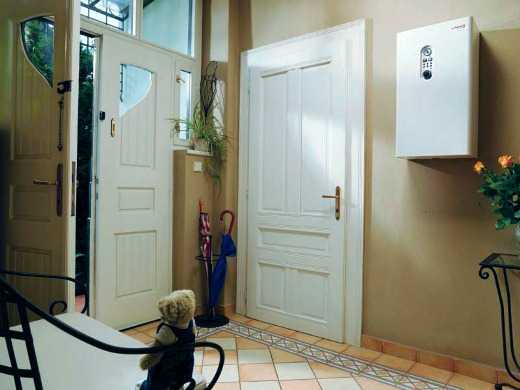

Настенную версию можно повесить хоть в коридоре, но туда придется тянуть все коммуникации

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.

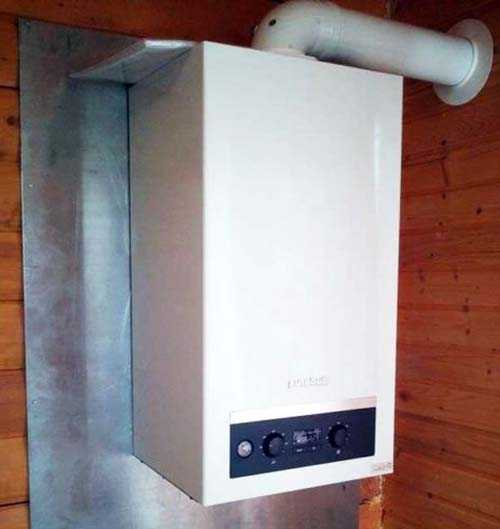

3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

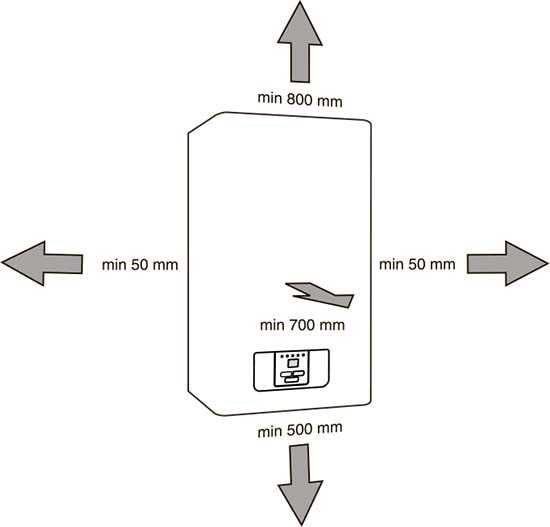

   Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции

5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

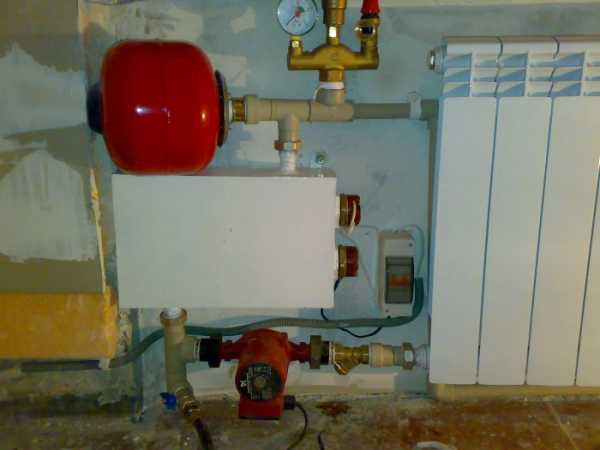

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

• когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
• параллельная работа в паре с твердотопливным либо газовым котлом;
• обвязка с буферной емкостью;
• подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
• соединение с бойлером косвенного нагрева.

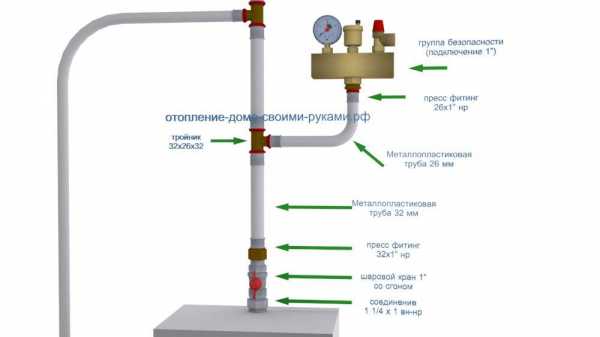

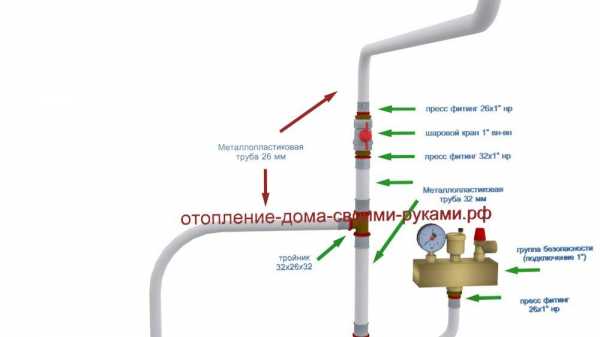

Группа безопасности защищает систему от превышения давления и сбрасывает лишний воздух

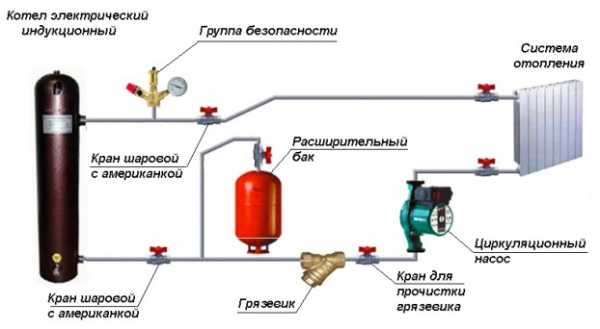

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

Способность работать самотеком не дает схеме большого преимущества — без электричества котел все равно отключится

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

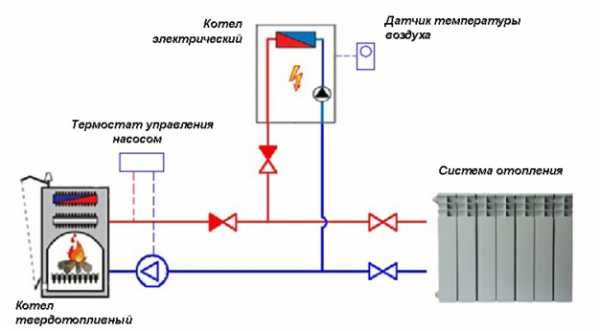

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Обратные клапаны не дают теплоносителю перетекать в соседний контур и двигаться во встречном направлении

Алгоритм работы схемы выглядит так:

1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

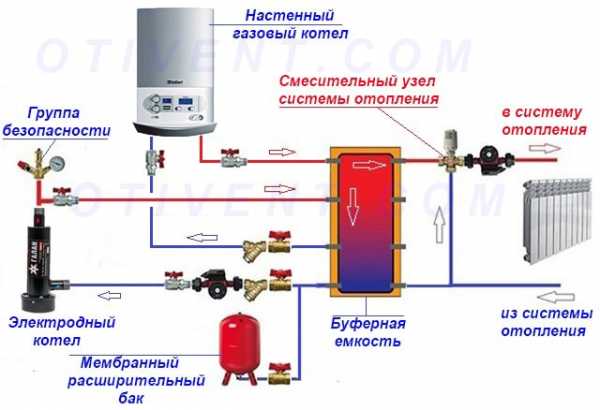

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

В данной схеме можно организовать работу электронагревателя по расписанию с помощью таймера

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

• приобрести и поставить двухконтурный отопительный агрегат;
• подсоединить к одноконтурному котлу бойлер косвенного нагрева.

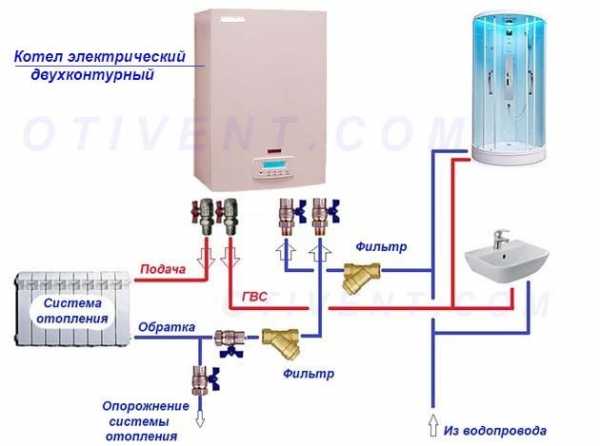

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Для удобства чистки грязевики должны стоять в горизонтальном положении

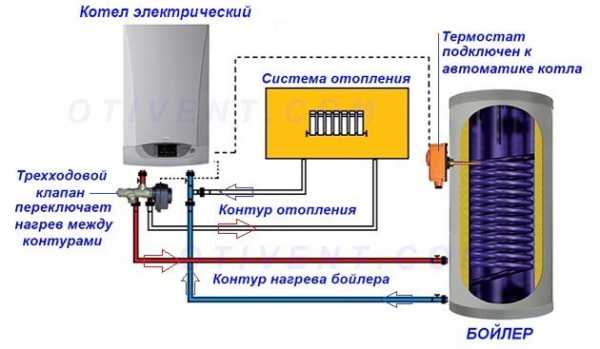

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

В случае с индукционным либо электродным агрегатом погружной термостат подсоединяется к контактам термореле

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.

Подключение к электросети

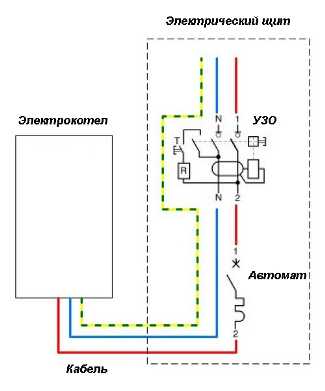

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

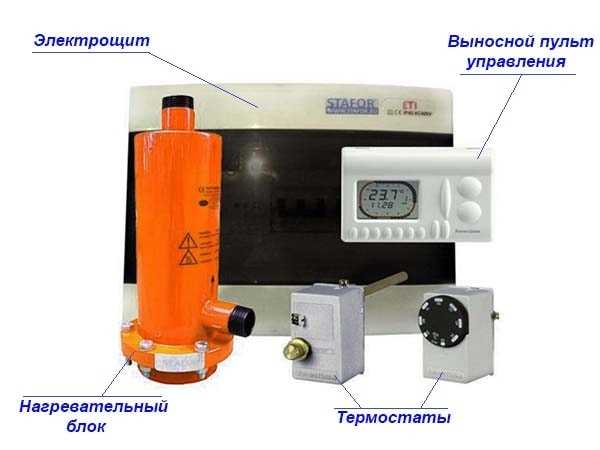

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

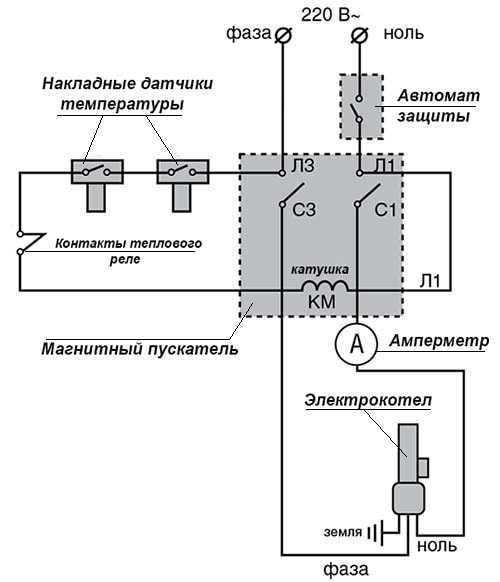

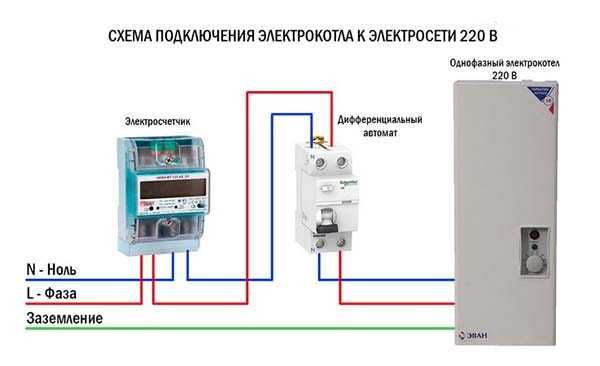

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

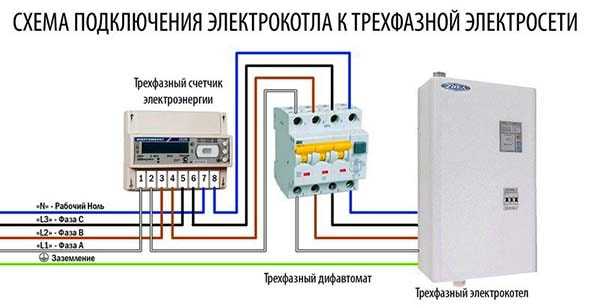

Схема соединений при подключении котла к трехфазной сети 380 В

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.

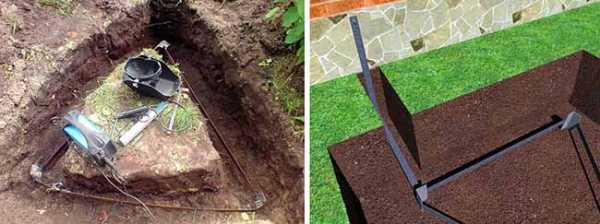

   Связка заземлителей (слева на фото) и прокладка шины в дом (справа)

3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее о заземлении смотрите в видеоролике:

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки электрокотла, стоит перед началом работ пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

otivent.com

Схема подключения электрокотла отопления в частном доме, поэтапный монтаж

Причина популярности подключения электрокотла к системе отопления частного дома – это простота монтажа и легкость расчета. В отличие от газовых аппаратов, их можно врезать в любое место системы, что очень удобно. Кроме того, электрокотлы – это экологически чистый и эффективный способ обогрева.

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.



Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

• аппарат;
• температурные датчики;
• радиаторы;
• сливные и запорные вентили;
• расширительный бачок;
• циркуляционный насос и фильтр.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами  с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.

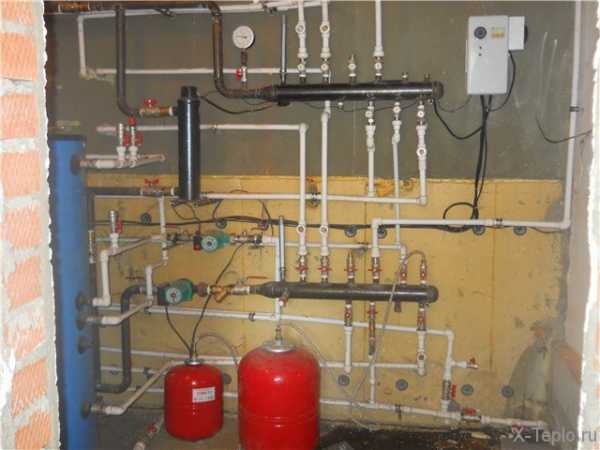

Общая схема реализации системы отопления в доме.

x-teplo.ru

Схема подключения электрического котла в систему отопления

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

Какой котел выбрать?

На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них:

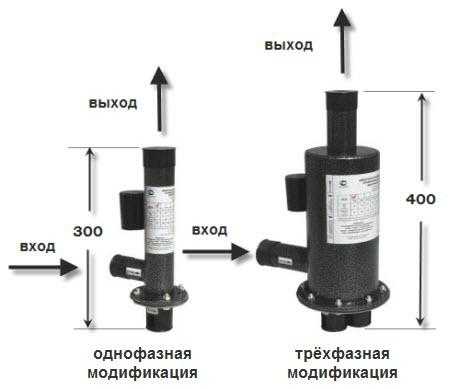

Электродные котлы. Нагрев жидкости происходит за счет переменного тока, который проходит через нее. Эта разновидность электрокотлов считается наиболее удобной. КПД у электрокотла не ниже 98% — так заявляют производители.

ВАЖНО: дистиллированная вода не подходит в качестве теплоносителя.

В комплекте с агрегатом идут составы, их задача – повысить показатель электропроводимость жидкости.

Как видите, схема подключения достаточно простая как для однофазной, так и для трехфазной модификации котла.





ТЭНовые котлы – самые распространенные устройства, ТЭНы в них выполняют нагревательную функцию. Агрегаты имеют КПД не ниже 93%. Несмотря на низкую стоимость, ТЭНовые котлы имеют серьезный недостаток: если вода слишком жесткая, то на нагревательных элементах появляется накипь, как результат, падает мощность котла.

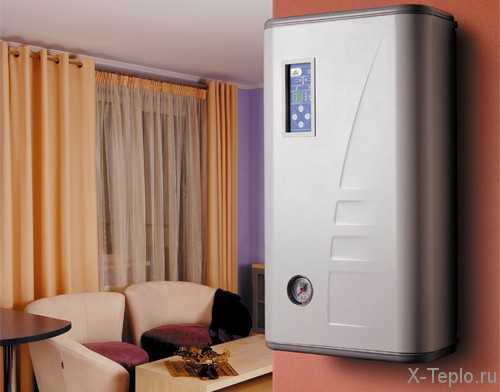

Так выглядит стандартный ТЭНовый котел.



Индукционные котлы – долговечные и экономичные агрегаты, которые обладают КПД в 98%. Конструкция напоминает трансформатор. Минус – не могут выдавать большую мощность для отопления.

Индукционные котлы отлично подходят для квартиры или небольшого частного дома.



Подключение котла

Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов:

• фильтр, который работает в паре с циркуляционным насосом;
• датчики температуры, устанавливаемые на трубопроводе;
• расширительный бак;
• радиатор отопления;
• сливные и запорные вентили.

Все современные котлы идут с автоматическими предохранителями, которые при электрических перегрузках не дают устройству выйти из строя. Контроль температуры теплоносителя тоже контролирует автоматика. Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам.

Схема подключения ТЭНового электрокотла.





Стоит покупать для дома модель электрокотла со стабилизатором, так как эти устройства «болезненно» переносят перепады в сети. Если котел приобретен без стабилизатора, то всегда можно докупить этот элемент отдельно. Не стоит забывать про изучение инструкции, которая идет индивидуально для каждого электрокотла. После этого можно приступать к подключению агрегата в систему отопления.



Агрегат может монтироваться и в закрытую, и в открытую систему отопления. В первом случае обязательным пунктом является установка манометров – в закрытой системе присутствует мембранный бак. В открытом варианте манометр вовсе не требуется. Если дома не будет установлен датчик температуры, то работать агрегат будет экономичнее. Некоторые модели идут без датчика теплоносителя, в таком случае его придется купить отдельно.

Особенности установки

Во время установки конструкции котла необходимо выполнить монтаж циркуляционного насоса – это шаг способствует более производительной и экономичной работе агрегата. Еще один важный момент – это распределительный щиток, особенно это касается жителей квартир: для котла нужна отдельная линия. Профессионалы также рекомендуют поставить УЗО. Не забудьте выполнить заземление.

В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом. Что касается кабеля, то для трехфазного подходит пятижильный кабель (L1, L2, L3, PE, N), а для однофазного – трехжильный (PE, L, N).

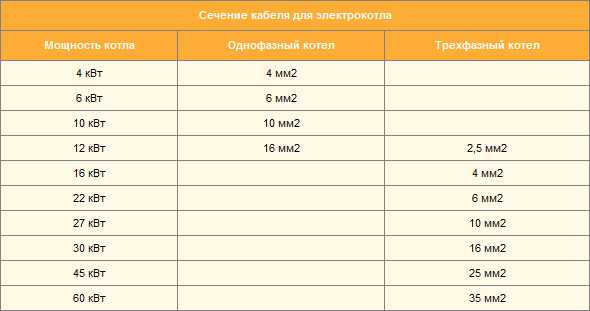

Таблица поможет подобрать необходимый размер кабеля.





Еще один важный момент – это расчет мощности. Агрегат не должен работать дома на предельной мощности, поэтому электрокотел нужно покупать с запасом мощности. Показатель зависит от площади отопления. Провести расчет мощности стоит по таблице:

Полезные схемы

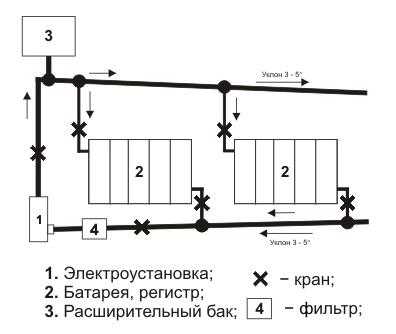

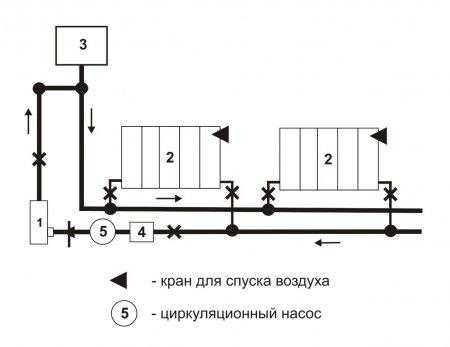

Схема котла с 2-трубной верхней системой разводки, циркуляция в конструкции естественная.





Схема 2-трубного варианта с нижней разводкой, циркуляция – принудительная.



Запуск и подключение системы

Техника безопасности в вопросе подключения электрокотла дома должна стоять на первом месте. Выполнять запуск нужно только в том случае, если эти условия соблюдены:

• Отсутствуют протечки, проверены все узлы в системе.
• Подключение было выполнено по схеме.
• Показатель давления соответствует инструкции (там указана норма давления).
• Система электрического котла полностью наполнена водой.

ВАЖНО: первый запуск оборудования проходит при минимальном показателе температуры. Если повреждения отсутствуют и прогреты узлы, то можно повысить температуру. Как видите, подключение системы выполняется довольно просто. Главное, полностью следовать инструкции по монтажу оборудования.

Положительные и отрицательные стороны котла

Плюсы. В частном доме за счет работы электроагрегата всегда одна и та же температура. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его. Особенно котел выгоден для 2-тарифной системы оплаты.

Что касается минусов, то к ним в первую очередь стоит отнести ощутимое повышение оплаты за электроэнергии. Если нет электричества, то необходимо покупать бензиновый генератор, так как справиться обычной «динамо-машиной» не получится – электрокотел требователен к мощности.



Выбор котла

Рассчитайте площадь своего жилища. Оборудование бывает 1- или 3-фазное. Выбирать нужно из расчета мощности и зоны отопления. Лучше выбирать 3-фазное оборудование, так как оно выдает больше мощности и не так нагружает электросеть, если сравнить с 1-фазным котлом.

jsnip.ru

Схема отопления дома с электрическим котлом + видео + фото

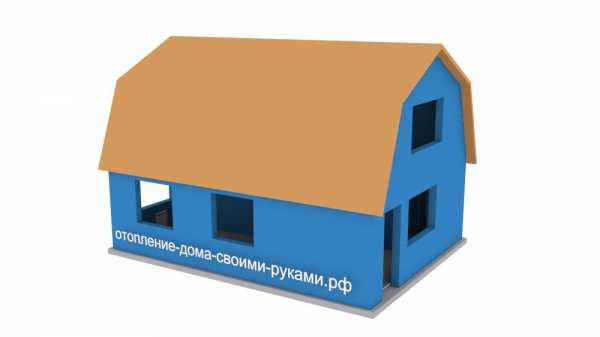

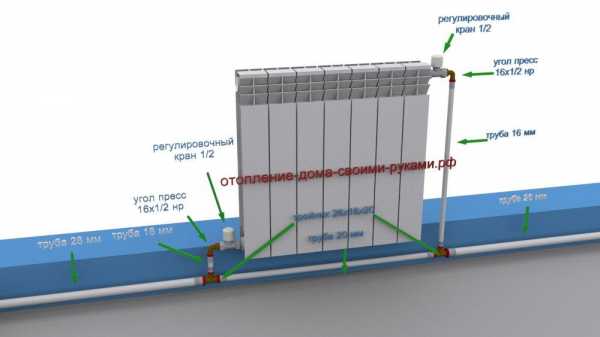

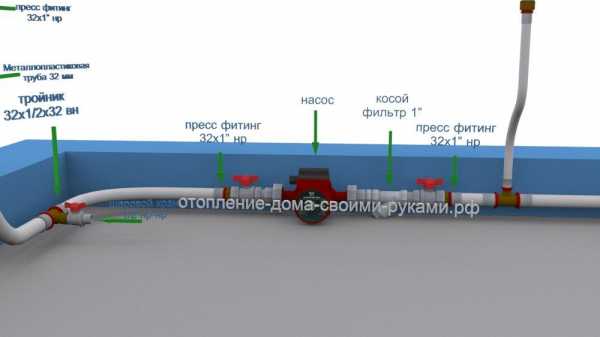

Перед нами двухэтажный дачный дом 6х8.
Двухэтажный дачный дом 6х8
Дом рассчитан в основном на постоянное проживание с середины весны по конец осени. К дому нет возможности подключить газ, поэтому в данном случаи будем устанавливать электрический котел.

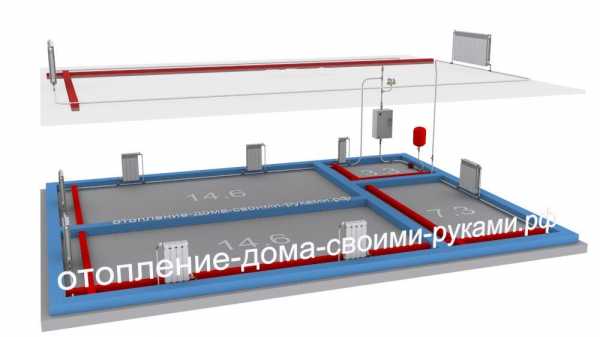

Однотрубное отопление двухэтажного дома
Первый этаж состоит из прихожей, котельной и двух помещений, имеет общую площадь 40м2.
Второй этаж представляет из себя одно помещение площадью 30 м2.

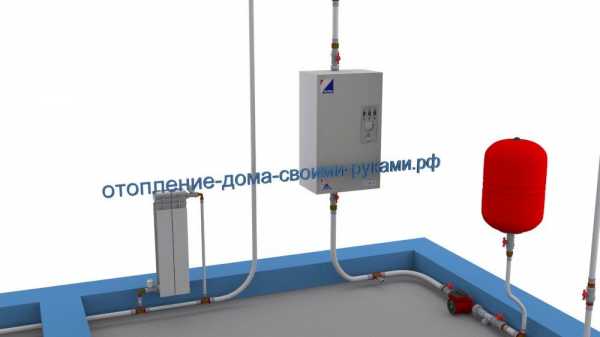

Электрический котел
Устанавливать мы будем электрический котел мощностью 7,5 кВт. Для дома общей площадью 70 м2, это мало. Так как для комфортного проживание в загородном доме, нужно рассчитывать мощность в 170 Вт/м2. Многие рассчитывают мощность из 100 Вт на м2, но как показывает практика этого недостаточно. Дело в том, что брать за основу 100 Вт/м2 можно для городских квартирах, так как там соседние стены, пол и потолок не контактируют с улицей и вследствие этого имеют значительно меньше теплопотерь.
Также желательно чтобы котел имел запас по мощности равной 30%, это нужно для быстрого разогрева холодного дома или для комфортного проживания во время сильных морозов.
С учетом всех этих расчетов наш котел должен был бы иметь мощность в 15,5 кВт. Но для выделения того объема количества электроэнергии нужно разрешение + каждый кВт превышающий норму будет стоить дороже. Поэтому мы останавливаемся на экономичном варианте в 7,5 кВт. Этой мощности хватит для комфортного отопления первого этажа. Отопление на втором этаже будет резервным и будет подключаться, когда дом уже будет натоплен или когда на улице нет сильных морозов.
Подключение котла
Теперь давайте рассмотрим узлы и детали необходимые для подключения. Наш котел имеет выходы размером 1 1/4 дюйм с наружной резьбой. Для подключения к котлу мы используем соединение 1 1/4 х 1 вн-нр, затем подключаем шаровой кран 1” со сгоном и пресс фитинг 32х1”.

Так как в нашем котле не установлена группа безопасности, расширительный бак, насос, то мы ставим все это самостоятельно.
Чтобы подключить группу безопасности мы используем тройник 32х26х32, металлопластиковую трубу 26 мм и пресс фитинг 26х1” нр.
Разводка магистральных труб

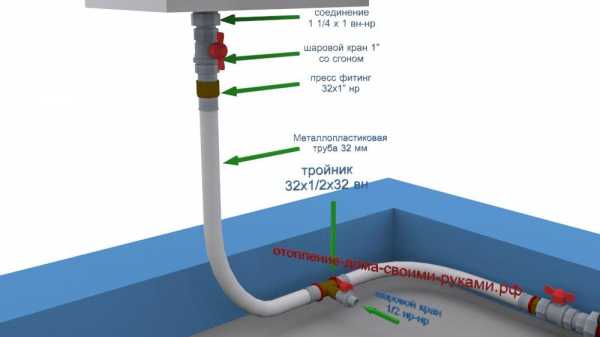

В качестве магистральной трубы мы используем металлопласик 32 мм, который потом делится на 2 магистральные трубы 26 мм (для первого и второго этажа). Перед трубой на второй этаж ставим шаровой кран, необходимый для того чтобы иметь возможность отключать/включать отопление на втором этаже.
Подключение котла к обратке выполняется аналогичной подающей трубе.
Затем ставим в нижнюю точку системы отопления узел слива/залива теплоносителя.
Устанавливаем фильтр и циркуляционный насос.

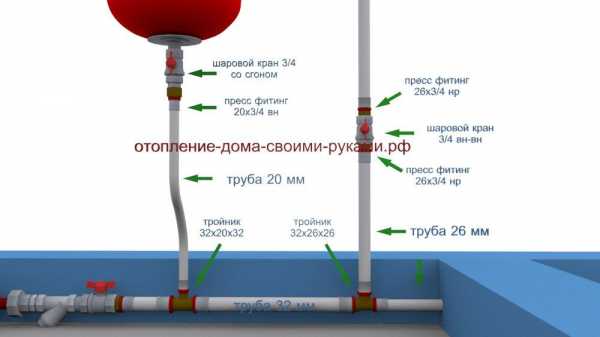

Подключаем расширительный бак объемом от 18 до 25л. На трубу идущую на второй этаж ставим отсекающий кран.Монтаж радиатора
Затем прокладываем магистральные трубы и монтируем радиаторы. В данном случаи мы не стали устанавливать на радиаторы терморегуляторы и в качестве примера установили ручные регулировочные краны. Температуру в каждом отдельном радиаторе вы устанавливаете самостоятельно.

Остальные радиаторы устанавливаются аналогично.

У нас получилась простая система отопления с возможностью отключения линии второго этажа.

xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

Электрическое отопление

Электрическое отопление, где нагрев теплоносителя осуществляется за счет работы электрокотла, считается одним из самых дорогостоящих. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии. Поэтому такое отопление в основном монтируют в качестве альтернативы, когда еще к дому не подведен природный газ, либо для удобства, как замена печному отоплению.

Плюcы и минусы электроотопления

Плюсы электроотопления — в доме поддерживается постоянная температура, котел работает автоматически и не требуется постоянное обслуживание. Наличие двухтарифной системы оплаты за электроэнергию позволяет экономить. Система работает автономно и при правильном монтаже совершенно безопасна. Не требуется устройство дымоходов. Такую систему можно смонтировать самостоятельно и при этом не брать разрешительные документы от пожарников и не бегать по инстанциям, главное условие – электроснабжение дома.

Минусы – высокая стоимость за электричество. При отключении электроснабжения необходимость использования дополнительных источников питания, которые должны быть достаточно мощными, например бензиновый генератор, обычным аккумулятором не обойтись.

Выбор котла зависит от площади отапливаемого помещения. Котлы бывают одно- и трехфазные. Поэтому перед покупкой, необходимо провести расчет мощности, и уже, исходя из этого, выбирать необходимое оборудование.

Если электроотопление планируется на очень долгий срок, то, лучше всего, подключить к дому трехфазное электроснабжение и приобрести трехфазный котел – и мощность больше, и сеть не перегружена.

В качестве теплоносителя используют обычную воду, либо антифриз. Соли добавлять нельзя.

Виды электрокотлов

• ТЭНовые котлы – в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными. Вода нагревается электронагревательными элементами. Большой минус таких котлов – если вода жесткая, то на ТЭНах образуется накипь и значительно снижается мощность, только счета за электричество не снижаются.

КПД не ниже 93%.

ТЭНовые отопительные котлы.

• Электродные котлы – вода нагревается за счет того, что через неё пропускается переменный электрический ток. Считаются одними из самых экономичных. КПД, по заявлению изготовителей, не ниже 98%.НЕЛЬЗЯ использовать в качестве теплоносителя дистиллированную воду. Для систем с электродными котлами в продаже имеются специальные составы, улучшающие электропроводность воды.

Электродные котлы.

Индукционные котлы.

Схемы отопительной системы с электрическим котлом

Отопительная электрическая система монтируется так же, как и любая другая. Единственное отличие – установка электрокотла и отсутствие дымоходов.

ВАЖНО – чем меньше объем теплоносителя, тем быстрее происходит нагрев и лучше энергоэффективность электрокотла. Самым оптимальным вариантом для монтажа системы можно назвать следующие комплектующие:

Электрокотел устанавливается и в открытую, и в закрытую системы отопления.

При открытой, где используется открытый расширительный бак, не требуется установка манометров.

При закрытой, где используется мембранный расширительный бак, требуется установка манометров давления.

Для экономичной и слаженной работы электрокотла, в доме желательно установить датчик температуры воздуха в помещении, это позволит котлу перейти на более экономичный и щадящий режим работы.

Если котел не оборудован терморегулятором, то дополнительное оборудование (датчик теплоносителя) приобретается отдельно.

Схемы отопления

Двухтрубная система с верхней разводкойи естественной циркуляцией.

Двухтрубная система с нижней разводкой и принудительной циркуляцией.

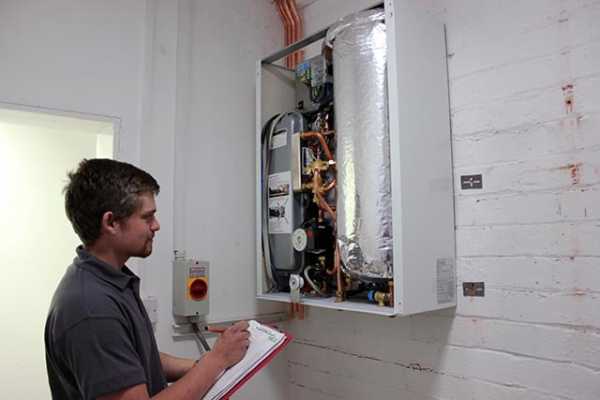

Установка котла. Настенный котел.

• Электрический котел

• Группа защитных автоматов в пластиковом боксе, терморегулятор

• Мембранный расширительный бак

• Автоматический воздухоотводчик

• Манометр

• Группа безопасности – байпас

• Подающая линия

• Обратная линия.

При монтаже системы с электрическим котлом на обратку необходимо установить циркуляционный насос, что позволит быстрее распределять теплоноситель и способствует более экономичной и эффективной работе электрокотла.

Для электрокотла от обще домового распределительно щитка необходимо пробросить свою отдельную линию – электрический кабель. В обязательном порядке делается заземление. Желательно установить УЗО.

Рядом с котлом также устанавливается свои защитные автоматы С16 в пластиковом боксе.

Сечение кабеля выбирается исходя из мощности котла и наличию фаз. Для однофазного – трехжильный кабель(L, N, PE) , для трехфазного – пятижильный (L1, L2, L3, N, PE).

Мощность котла	Сечение кабеля для однофазных электрических котлов	Сечение кабеля для трехфазных электрических котлов
до 4 кВт	4,0 мм.кв
до 6 кВт	6,0 мм.кв
до 10 кВт	10,0 мм.кв
до 12 кВт	16,0 мм.кв	2,5 мм.кв
до 16 кВт		4,0 мм.кв
до 22 кВт		6,0 мм.кв
до 27 кВт		10 мм.кв
до 30 кВт		16 мм.кв

Расчёт мощности котла

Рассчитать мощность котла в зависимости от отапливаемой площади можно по этой таблице:

Номинальная мощность котла, кВт	Площадь отапливаемого помещения, кв.м
3	20 — 25
6	40 — 44
9	65 — 70
12	80 — 85
24	200 — 240
36	300 — 360

Чтобы котел не работал на пределе своей мощности, выбирать оборудование необходимо с запасом, т.е. сделать запас мощности.

Запуск системы

Производить запуск отопительной системы можно только в том случае, когда соблюдены все условия правильного монтажа:

• Котел подключен согласно схеме

• Подключение электричества проведено по правилам эксплуатации электроустановок

• Система полностью заполнена теплоносителем – водой

• Давление манометра соответствует норме

• Все узлы герметичны и протечки отсутствуют.

При первом запуске на теплорегуляторе выставляется минимальная температура. Когда все узлы прогрелись, в том числе и обратка, нет повреждений, мощность можно прибавить.

Еще одним из видов электроотопления являются – электрические теплые полы

Для монтажа данной системы приобретается необходимое оборудование для устройства теплых полов:

• Маты с греющим кабелем

• Терморегулятор, датчики температуры внутри помещений.

• Дополнительное оборудование – теплоизоляция, монтажная лента, кабели.

Теплые полы можно смонтировать в санузле, комнатах, кухне. С помощью нагревательных матов осуществляют обогрев стен.

Нагревательные маты и оборудование.

semidelov.ru

Монтаж и установка электрокотла в частном доме своими руками

Обогрев частного дома с помощью электричества считается одним из наиболее удобных способов отопления. Тепловые агрегаты, потребляющие электроэнергию, отличаются экологичностью, бесшумностью и высоким КПД, а также не требуют к себе постоянного внимания домовладельца. Благодаря этому многие из них приобретают электрические теплогенераторы в качестве основного или дополнительного источника тепла. Наша задача – рассказать, как выполняется установка электрокотла и его присоединение к инженерным сетям дома.

Общие рекомендации

Многих пользователей волнует вопрос, касающийся требований к помещению для теплогенератора. Существующая нормативная база не выдвигает никаких требований относительно того, в каком месте следует располагать агрегат и нужно ли для него отдельное помещение. Однако, существуют Правила Устройства Электроустановок (ПУЭ), ими и следует руководствоваться при монтаже этого вида водонагревателей.

Если вы стремитесь сделать все правильно и обеспечить электробезопасность в своем доме, то рекомендуется соблюдать следующие правила установки котла:

Агрегат лучше всего поместить в топочной или другом техническом помещении. Тогда никто из проживающих в доме (особенно детей) не сможет случайным образом получить доступ к электросиловому оборудованию. Исключение – ТЭНовые котлы заводского изготовления, их можно ставить на кухне;

Не прокладывайте силовые кабели под трубами водоснабжения или отопления. В ситуации, когда этого избежать не удается, надо принять все меры для защиты кабеля от попадания на него воды, например, заключив его в специальные монтажные короба из пластика или металла;

При подключении котла к трубопроводам отопления не допускайте, чтобы последние нагружали своим весом корпус агрегата. Трубы надо надежно крепить к стенам;

Соблюдайте сечение жил силового кабеля, соответствующее потребляемой мощности и силе тока. Корпус электрокотла должен быть обязательно подключен к контуру заземления.

Надо сказать, что схемы установки электрических котлов разнятся в зависимости от типа применяемого агрегата. На данный момент для отопления дома можно использовать такие виды электроустановок:

• ТЭНовые;
• электродные;
• индукционные.

Котлы с традиционными нагревательными элементами (ТЭНами) обычно представляют собой настоящую микрокотельную, заключенную в одном корпусе. В комплект устройства входит циркуляционный насос, средства автоматизации и безопасности, а в некоторых моделях — нагревательный элемент для ГВС. Благодаря такой конструкции монтаж электрического котла с ТЭНами значительно упрощен. В свою очередь, электродные и индукционные теплогенераторы — это водогрейные элементы, требующие наружной обвязки.

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Примечание. На схеме условно не показано местонахождение патрубка для опорожнения трубопроводов. Обычно данный патрубок вместе с запорной арматурой врезается в обратный трубопровод возле теплогенератора.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении  со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

Подключение к электросети

Перед тем как приступить к выполнению данных работ, следует внимательно изучить инструкцию по эксплуатации теплогенератора. В ней указывается минимальное сечение силового кабеля, которое надо обязательно выдержать, точки и схемы подключения. В том случае, когда по каким-либо причинам эта информация отсутствует, для определения сечения жил можно воспользоваться таблицей:

Еще один важный момент, который надо учесть при подключении нагревателя к электросети своими руками. В схеме включения силовой цепи котла в домовую сеть обязательно надо предусмотреть устройство защитного отключения (УЗО) и автоматические выключатели соответствующих номиналов. Это прямые требования ПУЭ, цель которых – обезопасить оборудование и людей от поражения электрическим током. Типовая схема подсоединения показана на рисунке:

Помимо включения в электросеть, при монтаже индукционных и электродных теплогенераторов нужно поставить выносной блок управления и датчики температуры, после чего проложить между ними провода. Эти работы следует выполнять в соответствии со схемой в техническом паспорте нагревателя.

Важно! Не забудьте перед производством работ отключить напряжение в домовой сети!

Заключение

В действительности установка электрического котла в частном доме не представляет собой большой сложности. Нужно быть внимательным при выполнении обвязки агрегата и следить за качеством соединений. Также надо помнить о Правилах электробезопасности и в точности следовать схеме, что представлена в документации на изделие.

cotlix.com

схема отопления в частном доме с котлом и расход на 100 м2

Самое дешевое и доступное топливо в нашей стране – газ, поэтому наиболее распространены газовые отопительные приборы. Если в населенном пункте нет возможности подключиться к газовой магистрали, то используют отопление электрическое. Существует много вариантов такого отопления. Они отличаются конструкцией прибора, тепловой мощностью и видом теплоносителя. У каждого вида есть свои особенности, преимущества и недостатки.

Преимущества и недостатки электрического отопления

Электрическое отопление частного дома имеет следующие преимущества:

1. Легкость установки и простой монтаж. Для этого не понадобятся специальные навыки, знания и дорогостоящее оборудование.
2. В ходе работы электрических систем не образуются угарные газы, что обеспечивает их полную безопасность.
3. Для устройства такого отопления не нужно делать проект и получать разрешение в определенных инстанциях, поэтому первоначальные затраты на устройство отопления незначительные.
4. Приборы не требуют сервисного обслуживания, для которого приходится привлекать специалистов.
5. Агрегаты работают совершенно бесшумно.
6. Электрические нагреватели простые в эксплуатации и надежные.
7. КПД таких систем довольно высокий. При необходимости можно регулировать температуру в каждой комнате.

Однако отопление дома электричеством не лишено определенных недостатков. Основной минус заключается в значительном расходе электроэнергии, которая стоит дороже, чем газ. Кроме этого, такие отопительные системы являются энергозависимыми, то есть при перебоях с подачей электроэнергии дом не будет отапливаться. Еще один недостаток заключается в нестабильном напряжении в сельской местности, поэтому понадобится собственный генератор, что повысит расходы на устройство отопления.

Важно! Электрическое отопление большого частного дома нуждается в устройстве трехфазной сети.

Способы электрического отопления

Сегодня автономное электрическое отопление может быть реализовано с использованием разных приборов. Это могут быть теплые полы, обогреватели или панели, электрическое воздушное или водяное отопление. Рассмотрим подробно разные виды электрического отопления.

Электрическое водяное отопление

Наибольшей популярностью пользуется водяное электрическое отопление.

Такие системы должны соответствовать следующим параметрам:

• Циркуляция теплоносителя только принудительная, потому что контуры с естественным током значительно теряют в скорости и мощности теплообмена, что способствует неравномерному прогреву помещения и существенным расходам электроэнергии. Циркуляционный насос будет потреблять намного меньше электричества, чем эти расходы.
• Контуры с электрическими котлами используются в комплексе с расширительными баками закрытого типа. Емкости открытой разновидности приведут к ненужным потерям и расходам энергии.

Электрические ТЭНовые котлы

Эти приборы работают по такому же принципу, как утюги, лампочки и электроплитки. Однако нагревательные элементы, погруженные в жидкий теплоноситель, нуждаются в устройстве влагонепроницаемого корпуса. Из-за этого КПД таких приборов составляет всего 80%. Чтобы повысить эффективность отопления, устанавливают дополнительные ТЭНы или повышают их мощность, что сказывается на экономичности таких нагревателей.

Конструкция ТЭНовых котлов бывает разной. Это может быть прямоугольный прибор с панелью управления или цилиндр с ТЭНами и отдельно стоящим блоком управления.

На заметку! ТЭНовые котлы считаются самыми неэкономичными, несмотря на невысокую стоимость самого прибора.

Электрические индукционные котлы

Отопительные агрегаты индукционного типа имеют катушку первичной обмотки в герметичном корпусе. Благодаря этому она не контактирует с жидкостью. В качестве вторичной обмотки выступают спирально закрученные трубы с циркулирующим внутри теплоносителем. КПД индукционных котлов доходит до 100%.

Рекомендуем к прочтению:

Внешне прибор имеет форму большого металлического цилиндра, в который вмонтированы резьбовые патрубки для подключения к отопительной системе дома. Для присоединения к электросети агрегат имеет блок управления.

Плюсы индукционных нагревателей:

1. В трубах не накапливаются солевые отложения, не образуется накипь. Благодаря этому в ходе работы КПД прибора не снижается.
2. Теплоносителем может выступать любая жидкость, потому что к ее чистоте и составу не предъявляются особые требования.
3. Индукционные котлы долговечные, потому что ломаться в них нечему. Срок службы зависит от состояния сварных швов и растягивается на десятилетия.
4. Быстрый нагрев и возможность точных настроек.
5. Индукционные нагреватели – это электро- и пожаробезопасные приборы.
6. Экономия электроэнергии доходит до 40%.

Минусы индукционного нагревателя:

• при работе есть незначительные вибрации;
• тяжелое оборудование нуждается в надежной фиксации на стенах;
• высокая цена (котел с наименьшей мощностью обойдется в 500$).

Электродные котлы

В качестве теплоносителя в таких приборах используется специальная жидкость, доведенная до состояния электролита. Поскольку колебания частоты в сети переменного тока составляют 50 Герц, происходят колебания ионов электролита, что приводит к нагреванию теплоносителя.

Преимущества электродных котлов:

1. Компактные размеры и малый вес. Благодаря этому рядом можно установить несколько котлов и запускать их по мере необходимости.
2. Приборы не восприимчивы к скачкам напряжения. Главное, чтобы частота переменного тока была стабильной.
3. Стоят недорого, быстро нагреваются и более экономичные, чем ТЭНовая разновидность.
4. КПД доходит до 98%.
5. Если выполнить обвязку котла из металлических труб, то производительность системы повысится.
6. Если в трубах не будет теплоносителя, то прибор не загорится. Он просто не запустится.

Минусы электродного нагревательного оборудования:

• теплоноситель должен отвечать определенным требованиям в плане химического состава и его чистоты;
• приборы обладают нестабильной мощностью;
• процесс отопления сложно автоматизировать и отрегулировать;
• регулярно нужно очищать трубы от отложений солей;
• раз в год нужно корректировать состав теплоносителя и очищать теплообменник;
• электрическая сеть должна иметь заземляющий контур, иначе оборудование нельзя эксплуатировать.

Электрическое воздушное отопление

Схема отопления частного дома с электрокотлом может быть реализована по принципу воздушного обогрева. В отличие от водяного отопления здесь не нужно устанавливать батареи и прокладывать трубопроводы.

Воздушные конвекторы

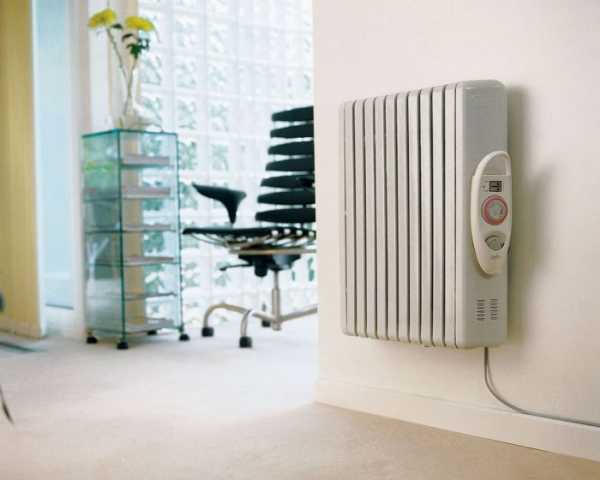

Внешне конвекторы напоминают отопительные радиаторы. Они монтируются на стены под оконными проемами. Внутри установлены закрытые ТЭНы, которые не пересушивают воздух в помещении. Холодный воздух попадает в прибор через решетчатое дно, проходит вдоль ТЭНов, от которых нагревается, и выходит через отверстия в верхней части прибора. Таким образом формируется восходящая конвекция.

Конвекторы имеют встроенный термостат, который измеряет температуру в помещении и выключает прибор при достижении необходимых значений. Благодаря этому агрегаты достаточно экономичные.

Преимущества использования конвекторов:

1. Не нужно монтировать трубопроводы для устройства отопления. Отсутствие жидкого теплоносителя избавляет от протечек и его замерзания.
2. Простая установка приборов, с которой справится любой человек.
3. Не нужно выделять помещение под котельную. Главное наличие электроснабжения.
4. Есть модели во влагозащищенных корпусах для установки в ванной.
5. Простое управление и безопасность агрегата.
6. Красивый дизайн и большой выбор моделей. Бесшумная работа.

Важно! В продаже есть стационарные и мобильные конвекторы, а также приборы, которые устанавливаются в толще пола (перед входными дверями).

Конвекторы практически лишены недостатков. Однако для экономии электроэнергии дом должен быть хорошо утеплен.

Рекомендуем к прочтению:

Теплые полы

Еще один способ отопления загородного дома – это теплые полы. Существует несколько их разновидностей.

Кабельные и рулонные полы

В зависимости от конструкции и используемых нагревательных элементов применяют следующие разновидности электрических теплых полов:

• Греющие кабели укладываются внутри стяжки, которая аккумулирует тепловую энергию. При этом используют двужильные или одножильные кабели. Они могут работать по резистивному принципу или обладать полупроводниковой матрицей.
• Проще всего монтировать нагревательные маты. По сути, это сетчатая основа из стеклопластика, на которой зафиксированы греющие кабели. Преимущество таких устройств в том, что их можно использовать без стяжки, то есть укладывать напольное покрытие прямо на них.
• Стержневые маты – это нагреватели, состоящие из двух проводников, которые соединены параллельно расположенными стержневыми перемычками. В своей работе они используют принципы саморегуляции нагрева.

Внимание! Теплые полы не используют в качестве самостоятельного отопления. Они применяются только в комплексе с другими системами обогрева дома.

Электрические водяные котлы

В теплом полу может использоваться жидкий теплоноситель, который нагревается от электрического водяного котла. Такие приборы стоят недорого и просто монтируются. Теплые водяные полы имеют те же преимущества, что и отопительные системы с использованием подобного оборудования.

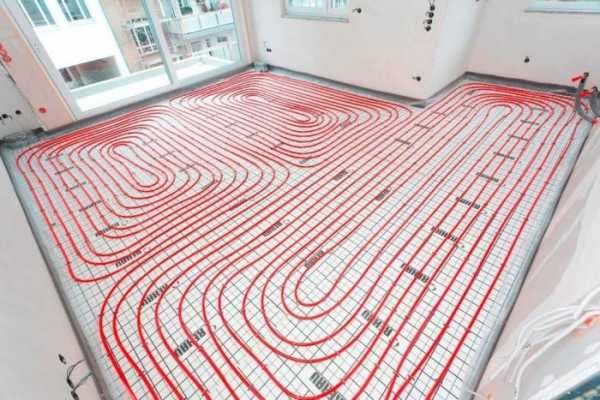

Для устройства водяного пола в стяжке укладывают специальные трубы, по которым циркулирует жидкий теплоноситель. Основной недостаток такой конструкции в том, что при протечке трубы придется разбирать напольное покрытие и разбивать стяжку.

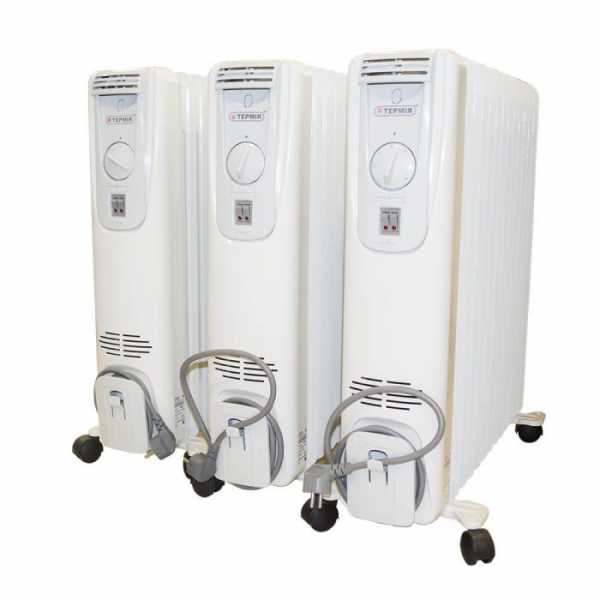

Масляные обогреватели

Если монтаж сложного электрического отопления не входит в ваши планы, можете использовать для обогрева комнат масляные радиаторы. Это мобильные приспособления, которые подключаются к электросети через обычную розетку. КПД прибора доходит до 100%.

Главный недостаток таких нагревателей заключается в том, что они подходят только для обогрева одной комнаты, но для отопления всего дома в каждом помещении придется поставить по прибору, что повысит нагрузку на электрическую сеть и не будет способствовать экономии электроэнергии.

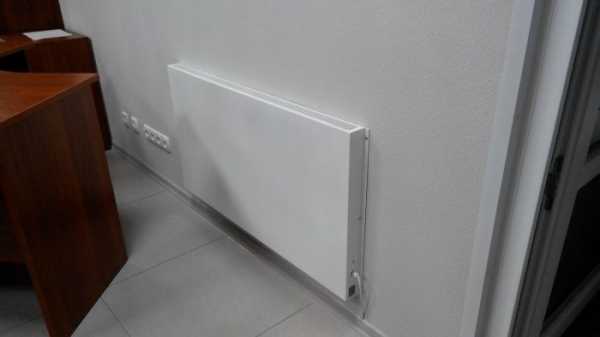

Керамические нагревательные панели

В таких устройствах нагревательный элемент вплотную примыкает к лицевой панели из стеклокерамики. Она нагревается до 90 градусов и излучает тепловую энергию в инфракрасном диапазоне. Такое же самое тепло вырабатывает наше солнце. Поскольку нагревательный элемент прогревает и тыльную сторону, для сокращения теплопотерь между задней панелью и нагревателем установлен отражающий экран. Он возвращает часть тепла в сторону керамической панели, чем повышает эффективность обогрева.

Инфракрасные панели

Инфракрасные нагреватели обогревают не воздух в помещении, а окружающие предметы, которые попадают в зону действия волн. Они в свою очередь отдают тепло в помещение. Такое отопление самое действенное, потому что расходы электроэнергии сокращаются, ведь комфортно в помещении становится при более низких температурах воздуха, чем при использовании других отопительных приборов.

Важно! Преимущество применения инфракрасных панелей заключается в том, что после отключения агрегата теплая мебель и пол продолжают отдавать тепло в помещение.

Средний расход электроэнергии для отопительных систем

Чтобы оценить экономичность и эффективность электрокотлов, можно подсчитать расход электроэнергии на отопление дома. Этот показатель будет отличаться у разных приборов и зависит от их мощности и КПД. Чтобы повысить эффективность отопления и уменьшить расход электроэнергии, достаточно хорошо утеплить ограждающие конструкции дома и установить энергоэкономичные стеклопакеты на окна.

vodakanazer.ru
