Черепные бруски – описание, назначение, размеры, правила монтажа, техника выполнения работ и советы специалистов
описание, назначение, размеры, правила монтажа, техника выполнения работ и советы специалистов
Любое строительство отнимает много времени и сил. Особенно если стройка ведется своими руками. Нужно много знать: понимать принципы строительства объекта, свойства материалов, способы соединения конструкций. Нужны не только знания, но и опыт. Опытные строители работают быстро и качественно, могут отличить качественный материал от дешевой подделки, имеют все необходимые навыки стыковки и соединения конструкций. Новички в строительстве лишены всего этого. Все, что им остается — это собирать информацию и учиться на собственных ошибках. В этой статье будет рассказано о том, что такое черепные бруски, так в народе называют опорный брус, для чего они служат и как правильно смонтировать их на балке.
Назначение опорных брусков
Опорные бруски служат для крепления досок пола, потолка или стропильной системы. В старые времена, когда для балок применялся не брус, а цельное бревно, череп выбирался мастером с помощью топора и тесла. Сейчас некоторые строители в целях экономии тоже используют бревна для лаг, но череп пропиливают бензопилой, а затем выбирают топором или стамеской. В последнее время для лаг пола или потолка используют брус, а для крепления перекрытия на него набивают черепные бруски. Это связано с тем, что обычные бревенчатые дома сейчас редкость, и кругляк уже почти не продают, а на строительных базах брус разного сечения всегда есть в наличии.
Способы монтажа чернового пола
Балки с черепными брусками в основном используют для настила чернового пола. Он, в свою очередь, служит для утепления перекрытия. В качестве чернового пола могут использоваться доски или листы OSB. Они укладываются на бруски, а поверх ложится утеплитель. Все балки, бруски и доски необходимо обработать антисептиком от жучка и плесени. Иногда черепной брусок используют для дополнительного крепления самих балок. В этом случае они набиваются по периметру нижней обвязки, а балки ложатся на них. Бруски для чернового пола можно закрепить поперек балок, прибивая их снизу.
Способы монтажа стропильных систем

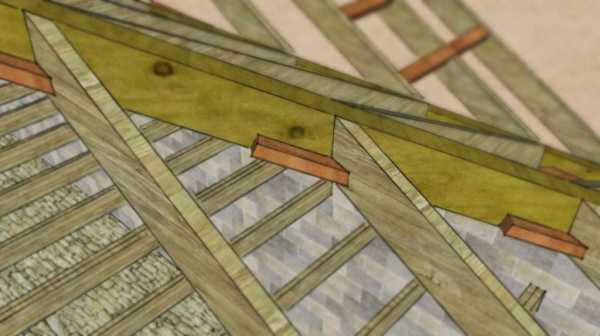

Для монтажа стропильной системы тоже используется черепной брусок. Для чего он нужен? Он упрощает монтаж стропил, особенно сложных — вальмовых или яндовых крыш, там, где требуются перекрестные соединения и разной длины стропила. Для равномерного распределения нагрузки по основным несущим стропилам бруски используют как дополнительные опоры.
Монтаж проводится следующим образом. На хребет вальмы устанавливаются накосные стропила. К ним крепятся нарожники длинными саморезами или гвоздями. Но для хорошей прочности к соединениям необходимо между нарожниками с обеих сторон прибить черепной брусок, чтобы он своими концами распирал нарожники по всей длине накосных стропил. Это поможет равномерно распределить нагрузку по всем стропилам и повысит прочность всей конструкции. Брусок необходимо запилить под соответствующим углом ножовкой или торцовочной пилой. Таким же способом можно усилить стойки стропил.
Черепной брусок для крепления потолка
Для крепления потолка бруски можно использовать двумя способами, как и в случае с полом. Первый — это прибить бруски наравне с торцом балки. В этом случае черновой пол второго этажа или мансарды настилается сверху на бруски, а обрешетка потолка крепится снизу поперек балок, и уже на обрешетку монтируется чистовой вариант потолка. Во-втором варианте бруски пришиваются снизу поперек балок, а обрешетка крепится непосредственно на них. В том и другом случае можно использовать уже готовые балки с двумя черепными брусками. В дальнейшем между балками второго этажа прокладывают пароизоляцию и слой утеплителя.
Как крепить брусок к балке: советы специалистов
Крепить бруски к балке можно гвоздями или саморезами. Длина их подбирается в зависимости от толщины бруска. Чем он толще, тем длиннее гвоздь. Допускается крепление с двух сторон: со стороны бруска или со стороны балки. Можно прибить, чередуя оба способа. Важно соблюдать ровную плоскость, чтобы торцы бруска были наравне с балкой.
Крепить брусок нужно через одинаковые отрезки, визуально разделив расстояние между его концами. Если вы пользуетесь гвоздями, то уделите внимание молотку. Во избежание травм инструмент выбирают с нескользящей рукояткой и ровным, плоским бойком. Если боек избит, то молоток может соскальзывать со шляпки гвоздя, тем самым травмируя руку. Черепные бруски выбирают ровные, со строганой поверхностью. Забивать гвоздь нужно до самой шляпки, делая два-три контрольных удара для более плотного сопряжения поверхностей.
Для крепления бруска саморезами применяется шуруповерт с битой. Саморезы применяются с широким шагом резьбы и защитным покрытием. Оксидированные саморезы при контакте с агрессивной средой быстро ржавеют, поэтому, чтобы закрепить черновые полы, черепной брусок должен быть прикручен на желтые или белые саморезы. При закручивании важно уделять внимание состоянию биты. Грани ее должны быть целыми, если грани стерты, то бита будет проскакивать в шляпке самореза, не обеспечивая плотный контакт между поверхностями. На трещотке шуруповерта нужно подобрать такое значение, при котором обеспечивается наиболее плотное примыкание поверхностей.
Размеры опорных брусков
Самый главный недостаток при использовании опорных брусков — это уменьшение полезного объема для утеплителя. Чем больше брусок, тем меньше утеплителя можно положить.
Стандартные размеры черепного бруска — 50 x 50 мм. Некоторые мастера, для того чтобы увеличить объем для утеплителя, используют размеры 40 x 50 мм или даже 20 x 40 мм. Но такая экономия может выйти боком. Меньшая толщина бруса имеет сниженный коэффициент надежности такого крепления. Для того чтобы воспользоваться узкими брусками, нужно уменьшить расстояние между балками. Значит, при расчетах придется добавлять одну или две балки. Это не очень экономно, так как черепной брус намного дешевле толстой балки. Лучше всего придерживаться стандартных размеров, рассчитанных на большую нагрузку.
В заключение
Стройка дома — всегда ответственное испытание для хозяина. Знать, что такое черепные бруски и как их установить, — это только один из моментов, который необходимо запомнить домашнему умельцу. На самом деле этапов строительства много, от правильной заливки фундамента до крепления конька. Но если уже удалось возвести дом под крышу, это не значит, что тотчас можно переехать туда жить.
Внутренняя отделка может быть более затратной, чем сам каркас. Дом нужно утеплить, обшить или оштукатурить стены, сделать отопление, обустроить канализацию, провести водопровод, газ. После завершения строительства дома останется еще тысяча незавершенных дел: уборка мусора, благоустройство участка, постройка бани, подсобных помещений. Но даже когда все будет завершено, спокойная жизнь не гарантирована. В своем доме всегда найдутся дела, которые потребуют дальнейшего вмешательства.
fb.ru
|
|
|
|
Прежде всего необходимо понять, каки функции должна выполнять подшивка балок перекрытия: Традиционная подшивка на черепных брусках неплохо справляется с функциями поддержки утеплителя и условно хорошо с защитой от ветра и грызунов. (Злоумышленников мы оставим — это все-таки экзотика). А вот с функциями транспорта водяного пара и придания дополнительной механической прочности деревянная подшивка на черепных брусках не справляется. Доски из доски дюймовки обладают в 10 раз более низкой паропроницаемостью поперек волокон, по сравнению с минеральной ватой утеплителя. Свободная же укладка черепных досок на черепные бруски и даже их подшивка (получается двойной шарнир) не обеспечивают создания единой горизонтальной связи между балками перекрытия. И, следовательно, не увеличивают прочности всей конструкции в целом. Самый же главный недостаток технологии подшивки перекрытия по черепным брускам — это уменьшение эффективной толщины утеплителя в перекрытию. Допустим у вас балки 15 см высотой. Минимально допустимый размер черепных брусков 2,5 см + толщина доски (2 см). Из всей высоты бруса остается лишь 10,5 см на утеплитель. Этого не хватит для эффективного утепления пола минеральной ватой даже если ваш дом находится в Краснодарском крае (минимальная расчетная толщина утеплителя — 14 см). В большинстве случаев, кроме территории Сибири, в России достаточно 20 см толщины минераловатного утеплителя. И как вы будете выкручиваться с черепными брусками? Наращивать балки поверху? Вариант, но это дополнительные расходы и опять таки малые пролеты перекрытия из-за малой высоты несущих балок. Еще один вариант решения в данном случае — это использование ЭППС в качестве утеплителя. И то вам понадобиться 12-13 см ЭППС в Москве или Петербурге… Обычный пенопласт требует той же толщины, что и минераловатный утеплитель, а резол-формальдегидный пенопласт — даже большей, чем минеральная вата (он обладает высокой теплопроводностью при работе во влажных условиях). Схема перекрытий с утеплением пенопластом и ЭППС приводится ниже: |
|
|
|
|
|
Как же обойтись без устаревших черепных брусков в подшивке балок перекрытий? Наиболее рациональной является нижняя подшивка балок перекрытий. Нижняя подшивка балок перекрытий позволяет использовать всю высоту балки для размещения утеплителя. Нижняя подшивка досками или OSB-3 позволяет создать прочные горизонтальные связи между балками увеличивающие несущую способность перекрытия в целом. Создание обрешетки (подшивка досок с промежутком через одну) или стальной несущей сетки позволяет не снижать паропроницаемость конструкции перекрытия. Схема современного сборного деревянного перекрытия с применение обрешетки или стальной сетки показана на схеме ниже: |
|
|
|
|
|
Возможна комбинация обрешетки и стальной сетки — для защиты от проникновения грызунов в перекрытие. Для влаго-ветрозащиты утеплителя и перекрытия в случае использования обершетки или сетки, лучше всего использовать трехслойные прочные супердиффузионные мембраны типа Изоспан AS или Мегаизол SD. Обычно эти мембраны применяются в подкровельном пространстве. В отличие от более дешевого Изоспана А, эти мембраны обладают атмосферостойкостью, большей долговечностью и не требуют зазора между собой и утеплителем. В случае экономии можно использовать и Изоспан А. |
|
|
|
|
|
Оптимальная схема монтажа нижней подшивки выглядит так: снизу под балки степлером подшивается с нахлестом и их проклейкой двусторонним скотчем супердиффузионная мембрана, затем с помощью гвоздей или 25 мм скоб монтируется защитная или конструктивная стальная сетка и подшиваются поперечная деревянная обрешетка. Обрешетка и балки должны быть обработаны антиспетиком XM-11 или ХМББ. Однако, такой способ монтажа возможен только при возможности доступа в подпольное пространство. Что же делать, если высота подпола составляет, например, 40 см? В этом случае монтаж подшивки производится изнутри помещения следующем порядке: |
|
 |
|
|
2. После установки балок перекрытий доски обрешетки подшиваются либо саморезами снизу с помощью шуруповерта (рука свободно проходит в промежуток между досками) либо сверху — по два самореза на доску. Также можно использовать крепление на стальных уголках. 3. Стальную сетку и супердиффузионную мембрану укадывают уже сверху по доскам обрешетки. Мембрана укладывается «корытом» с напуском на стенки балок на 10-15 см и закрепляется скобами степлера. Утеплитель укладывается враспор между балками. Более толстые плиты утеплителя укладываются в нижний слой. Стыки плит в слоях устраиваются в разбежку, чтобы исключить продувание слоя утеплителя. Если вы используете пенопласт или ЭППС, то мембрана не нужна, а подшивка должна быть сплошной — минимально при расстоянии балок 40 см это фанера или OSB-3 толщиной 16 мм. Также, благодаря особым физическим свойствам OSB возможно устройство упрощенных утепленных перекрытий: |
|
|
| |
|
OSB по результатам современных западных исследований является «умным» паробарьером. это означает, что при влажности 50% паропроницаемость OSB составляет 2 perm (ОСБ не паропроницаемо), а при влажности 85% паропроницаемость ОСБ растет и составляет 12 perm (ОСБ паропроницаемо). (Данные американской ассоциации древесной промышленности APA — Technical Note: Water Vapor Permeance of Wood Structural Panels and Wood Wall Construction, публикация j450, Ноябрь 2009 года). Это свойство ОСБ позволяет устраивать утепленные полы без использования полупроницаемых влаго-паро барьеров наружной стороны. 4. Утеплитель укладывается в распор (например плиты Рокувул Лайт Баттс имеют подпружиненные края). Для этого расстояние между балками по внешним сторонам должно быть на 1-2 см уже ширины плиты используемого минераловатного утеплителя. Либо плиты утеплителя нарезаются с напуском на 1 см на сторону. Пенопласт или ЭППС пропенивается по всем щелям. Более толстые плиты укладываются кнаружи. Тонки — кнутри. Швы между плитами должны быть смещены в разных слоях. 5. Поверх утеплителя без зазора укладывается пароизоляция (п/э пленка 150 мк и более, Изоспан Б, фольгированная крафт бумага) с нахлестом листов на 20-30 см и проклейкой стыков скотчем. Предпочтительно использование отражающей пароизоляции: вы сможете сохранить в доме больше тепла за счет отражения его ИК (инфракрасной) — лучистой составляющей. 6. Поверх пароизоляции без зазора или с зазором (по требованию производителя) укладывается черновой пол + чистовой пол, либо сразу чистовой пол. Толщину плит и досок чернового и чистового пола можно посмотреть вот в этом разделе. |
|
| Что делать если перекрытия у вас уже установлены, уложен пол, а толщина утеплителя недостаточна? | |
Вариант А. Я хочу напакостить теще, чтобы пол у нее быстро сгнил. Вариант Б. У меня есть голова на плечах, и я не хочу менять перекрытия еще лет 70. |
|
|
|
|
|
Читать о расчете толщины утепления деревянных полов |
|
| Читать о конструкции теплых полов по деревянным перекрытиям | |
| Читать о конструкции полов по грунту | |
| Теплые полы по деревянным перекрытиям |
dom.dacha-dom.ru
Что такое черепной брусок 🚩 Строительные материалы
Зачастую при строительстве дома или нежилого помещения возникает проблема с установкой конструкций перекрытия, возведением основы под кровлю, настилом пола. Именно в этих областях строительно-ремонтных работ без черепного бруска просто не обойтись. Это незаменимый и абсолютно универсальный строительный материал, который нашел широкое применение именно на отечественном рынке.Это связано с его демократичной стоимостью и повсеместной доступностью. Да и крепить его очень просто, с такой работой справится даже неквалифицированный специалист. Свое название данный вид материала имеет из-за схожести с черепом. Ведь именно брусок является той опорой, на которую укладываются уже все материалы, он придает конструкции невероятно высокую прочность, не рассыхается.
Черепной брусок – длинная деревянная направляющая, прибивается обычными гвоздями к боковой поверхности балки перекрытия и таким образом выступает в роли основы для укладки прочих материалов. Брусок обычно прибивается только по одной внутренней поверхности, но также он может крепиться и по обеим внутренним сторонам, в случае если необходима усиленная прочность конструкции. Из брусков собирается и основа крыши, которая после покрывается черепицей.
Чаще всего черепной брусок изготавливают из хвойной древесины, чаще всего сосны. Черепной брусок из сосны – наиболее демократичен по стоимости, имеет прекрасные характеристики в эксплуатации. Его производят в размере 40х50. Такой практичный черепной брусок очень просто прибить по нижнему краю балки и уложить поверх необходимый накатный материал. Сверху обычно укладываются доски, реже – металлические направляющие.
Такие бруски легко штабелируются, транспортируются и хранятся. Для увеличения прочности изделия их пропитывают специальным составом, который защищает от проникания влаги, порчи паразитами, в том числе термитами. Такое изделие нет необходимости пропитывать повторно, ведь оно не имеет прямого контакта с водой в течение длительного времени.
Если же один из брусков по субъективным причинам приходит в негодность – его просто заменяют на подобный и нет необходимости разбирать всю конструкцию, снимается только участок накатного материала, который находился поверх бруска. Все изделия стандартизированы и взаимозаменяемы.
www.kakprosto.ru
инструкция по монтажу перекрытия своими руками (фото и)
В дачном строительстве чаще всего используют конструкцию перекрытия из несущих деревянных балок с деревянным накатом. Балки изготавливают преимущественно из хвойных пород. Их влажность не должна превышать 18%. Чем суше балка, тем она прочнее и тем меньше прогибается от нагрузки.
Балки укладывают из окантованных бревен, брусьев или досок, располагая их параллельно одна к другой по более короткому пролету на расстоянии 60-10 ем друг от друга.
Балки междуэтажных и чердачных перекрытий опираются концами на стены, а балки пола первого этажа, кроме того, могут опираться на часто поставленные столбики.
Размеры балок (толщина, высота) зависят от пролета и нагрузки. Высоту балок принимают как 1/5 – 1/24 ее пролета, а ширину как 1/ — 1/4 высоты. Размеры сечения балок междуэтажных и чердачных перекрытий выбирают в зависимости от пролета при нагрузке 4 кПа (400 кгс/м2). Наибольшую прочность на изгиб имеет балка-брусок с отношением высоты к ширине 7:5.
Прогиб определяется в основном высотой балки, поэтому целесообразно увеличивать не ширину ее, а высоту. Но слишком тонкий балку делать нельзя, так как она может изогнуться в сторону. Допускаемый прогиб балок междуэтажных перекрытий не должен превышать 1/250 пролета, чердачных- 1/200. Если, например, перекрывают чердак пролетом 600 см, то прогиб не должен превышать 3 см (600: 200 = Зсм).
В перекрытиях при более частой укладке балок вместо брусьев и бревен можно использовать обыкновенные толстые доски, поставленные на ребро. Например, для перекрытия пролета длиной 4 м с нагрузкой 4 кПа (400 кгс/м2) необходимы балки прямоугольного сечения 200×120 мм, уложенные через 1000 мм. Однако их можно заменить досками сечением 200×60 мм, уложенными через 500 мм. Способ заделки концов балок в стены зависит от материала стен. В деревянных стенах их врезают в верхние венцы на всю толщину стены. В каркасных домах балки крепят на гвоздях, без врубок в верхние обвязки, а также врубкой.
В каменных зданиях для крепления балок служат специально оставленные в стенах гнезда или балки укладывают непосредственно на стены. Глубина гнезда в каменных стенах должна быть не менее 18 см, а часть балки, опирающаяся непосредственно на стену,- не менее 15 см. Для связи стен с перекрытиями концы балок заанкеривают в стены.
Концы балок, которые опираются на внутренние стены или на прогоны, соединяют между собой металлическими связями. Балки закрепляют в стене анкерами через 2-3 м по длине стены. Анкеры изготавливают из полосовой стали шириной 40 мм и толщиной 4-5 мм и крепят к балкам металлическими глухарями 6×65 мм.
Для предотвращения загнивания концов балок от конденсата влаги между стеной и балкой в гнездах оставляют пространство для вентиляции. Зазор между торцом балки и кладкой должен быть не менее 30 мм.
Балки укладывают в такой последовательности. Перед началом укладки концы балок отесывают под углом 60°. Часть балок на длину 750 мм от торца со всех сторон (включая торцы) обрабатывают антисептиком и просушивают. Затем концы балок на длину 200 мм, исключая торцы, покрывают смолой или битумом и оклеивают толем в 2 слоя. Толь обрезают по линии скоса балок. После этого балки укладывают в гнезда так, чтобы они не доходили до их задних стенок на 30-50 мм. Гнезда по бокам и по верху балок наглухо заделывают раствором. Концы балок можно не замазывать раствором при укладке утеплителя (минеральной ваты, пенопласта) в гнездах. В этом случае глубина гнезда должна составлять 250 мм. Так как балки опирают на стены длиной 150 мм, то оставшаяся часть гнезда длиной 100 мм достаточна для устройства воздушной прослойки и укладки теплоизоляции.
Перед укладкой балок в каменных стенах толщиной 1Л кирпича с утеплителем нижнюю стенку гнезда покрывают слоем битума, поверх которого укладывают два слоя толя или рубероида. Верх и боковые стенки обкладывают 1-2-мя слоями толя или рубероида. Затем заднюю стенку гнезда закрывают одним слоем просмоленного войлока, который прижимают антисептированной доской толщиной 25-30 мм. Балку перекрытия укладывают так, чтобы зазор между торцами балки и доской был не менее 30 мм.
Заделка балок в гнезда с утеплителем в каменных стенах толщиной в 2 кирпича выполняется так. Заднюю стенку гнезда покрывают двумя слоями просмоленного войлока. Предварительно изготовленный и просмоленный с тремя стенками ящик вставляют в гнездо, прижимая им слои просмоленного войлока.
Деревянные балки, перекрытия должны отстоять от внутренней поверхности дымохода не менее чем на 380 мм. При этом часть балок, примыкаемых к дымоходу, должна быть оббита войлоком, пропитанным в глиняном растворе.
Для отделения балки от дымохода ее врубают в ригель, который, в свою очередь, необходимо врубать в две балки.
По деревянным балкам в междуэтажных перекрытиях устраивают накат или подшивку из досок, образующих потолок, делают засыпку, выполняющую роль звукоизоляции, и укладывают пол.
Междуэтажные перекрытия устраивают следующим образом: к низу балок прибивают черепные бруски 5×5 см, на которые укладывают накат. Накат делают из досок, горбылей, обрезков, дощатых щитов, гипсовых блоков, фибролитовых плит. Доски должны плотно прилегать друг к другу, а чтобы они были в одном уровне с нижней стороной балки, их концы подрезают.
Если потолок не штукатурят, доски следует острогать.
Щитовые накаты изготовляют, располагая доски и горбыли в продольном и поперечном направлениях. Щиты наката делают заранее, принимают длину их равной расстоянию между балками, а ширину — в соответствии с расстоянием между стенами, на которые опираются балки. Толщину щита принимают равной высоте черепного бруска. Между щитами наката и балками предусматривают зазоры 5-1,0 мм.
Перед изготовлением щитов следует сделать план их раскладки на перекрытии. Изготовленные щиты маркируют и антисептируют. При изготовлении щитового наката с его нижней стороны подшивают дранку для последующей штукатурки. Потолок можно подшить также сухой штукатуркой.
Для устройства перекрытий с деревянной подшивкой применяют доски толщиной 20-25 мм, которые снизу балок крепят гвоздями. К подшитым доскам снизу крепят листы сухой штукатурки или дранку, затем выполняют мокрую штукатурку. Если потолок не штукатурят, доски необходимо чисто острогать.
По накату или по подшивным доскам укладывают слой глиняной смазки или толя для закрытия щелей между досками. На высохшую смазку или толь насыпают слой песка, шлака или опилок, пропитанных известью, толщиной 60-80 мм. Чтобы предохранить засыпку от попадания влаги при мытье полов, поверх ее укладывают толь или рубероид. По верху балок укладывают лаги. В местах пересечения лаг с, балками на балки укладывают упругие прокладки из 2-3 слоев толя, рубероида или полужесткого оргалита. По лагам настилают пол из строганых шпунтованных досок толщиной 30-40 мм, закрепляя их гвоздями. В случае частого расположения балок (50-60 см) доски пода укладывают непосредственно на них, закрепляя гвоздями.
Чердачные перекрытия состоят из балок, по которым настилают накат или подшивку из досок, укладывают слой теплоиз
netrs.ru
описание, назначение, размеры, правила монтажа, техника выполнения работ и советы специалистов — RUUD
Содержание статьи:Любое строительство отнимает много времени и сил. Особенно если стройка ведется своими руками. Нужно много знать: понимать принципы строительства объекта, свойства материалов, способы соединения конструкций. Нужны не только знания, но и опыт. Опытные строители работают быстро и качественно, могут отличить качественный материал от дешевой подделки, имеют все необходимые навыки стыковки и соединения конструкций. Новички в строительстве лишены всего этого. Все, что им остается — это собирать информацию и учиться на собственных ошибках. В этой статье будет рассказано о том, что такое черепные бруски, так в народе называют опорный брус, для чего они служат и как правильно смонтировать их на балке.
Назначение опорных брусков
Вам будет интересно:Расстояние между биде и унитазом по ГОСТу
Опорные бруски служат для крепления досок пола, потолка или стропильной системы. В старые времена, когда для балок применялся не брус, а цельное бревно, череп выбирался мастером с помощью топора и тесла. Сейчас некоторые строители в целях экономии тоже используют бревна для лаг, но череп пропиливают бензопилой, а затем выбирают топором или стамеской. В последнее время для лаг пола или потолка используют брус, а для крепления перекрытия на него набивают черепные бруски. Это связано с тем, что обычные бревенчатые дома сейчас редкость, и кругляк уже почти не продают, а на строительных базах брус разного сечения всегда есть в наличии.
Вам будет интересно:Фасадные панели «Доломит»: описание, характеристики и преимущества
Способы монтажа чернового пола
Балки с черепными брусками в основном используют для настила чернового пола. Он, в свою очередь, служит для утепления перекрытия. В качестве чернового пола могут использоваться доски или листы OSB. Они укладываются на бруски, а поверх ложится утеплитель. Все балки, бруски и доски необходимо обработать антисептиком от жучка и плесени. Иногда черепной брусок используют для дополнительного крепления самих балок. В этом случае они набиваются по периметру нижней обвязки, а балки ложатся на них. Бруски для чернового пола можно закрепить поперек балок, прибивая их снизу.
Способы монтажа стропильных систем
Для монтажа стропильной системы тоже используется черепной брусок. Для чего он нужен? Он упрощает монтаж стропил, особенно сложных — вальмовых или яндовых крыш, там, где требуются перекрестные соединения и разной длины стропила. Для равномерного распределения нагрузки по основным несущим стропилам бруски используют как дополнительные опоры.
Монтаж проводится следующим образом. На хребет вальмы устанавливаются накосные стропила. К ним крепятся нарожники длинными саморезами или гвоздями. Но для хорошей прочности к соединениям необходимо между нарожниками с обеих сторон прибить черепной брусок, чтобы он своими концами распирал нарожники по всей длине накосных стропил. Это поможет равномерно распределить нагрузку по всем стропилам и повысит прочность всей конструкции. Брусок необходимо запилить под соответствующим углом ножовкой или торцовочной пилой. Таким же способом можно усилить стойки стропил.
Черепной брусок для крепления потолка
Для крепления потолка бруски можно использовать двумя способами, как и в случае с полом. Первый — это прибить бруски наравне с торцом балки. В этом случае черновой пол второго этажа или мансарды настилается сверху на бруски, а обрешетка потолка крепится снизу поперек балок, и уже на обрешетку монтируется чистовой вариант потолка. Во-втором варианте бруски пришиваются снизу поперек балок, а обрешетка крепится непосредственно на них. В том и другом случае можно использовать уже готовые балки с двумя черепными брусками. В дальнейшем между балками второго этажа прокладывают пароизоляцию и слой утеплителя.
Как крепить брусок к балке: советы специалистов
Крепить бруски к балке можно гвоздями или саморезами. Длина их подбирается в зависимости от толщины бруска. Чем он толще, тем длиннее гвоздь. Допускается крепление с двух сторон: со стороны бруска или со стороны балки. Можно прибить, чередуя оба способа. Важно соблюдать ровную плоскость, чтобы торцы бруска были наравне с балкой.
Крепить брусок нужно через одинаковые отрезки, визуально разделив расстояние между его концами. Если вы пользуетесь гвоздями, то уделите внимание молотку. Во избежание травм инструмент выбирают с нескользящей рукояткой и ровным, плоским бойком. Если боек избит, то молоток может соскальзывать со шляпки гвоздя, тем самым травмируя руку. Черепные бруски выбирают ровные, со строганой поверхностью. Забивать гвоздь нужно до самой шляпки, делая два-три контрольных удара для более плотного сопряжения поверхностей.
Для крепления бруска саморезами применяется шуруповерт с битой. Саморезы применяются с широким шагом резьбы и защитным покрытием. Оксидированные саморезы при контакте с агрессивной средой быстро ржавеют, поэтому, чтобы закрепить черновые полы, черепной брусок должен быть прикручен на желтые или белые саморезы. При закручивании важно уделять внимание состоянию биты. Грани ее должны быть целыми, если грани стерты, то бита будет проскакивать в шляпке самореза, не обеспечивая плотный контакт между поверхностями. На трещотке шуруповерта нужно подобрать такое значение, при котором обеспечивается наиболее плотное примыкание поверхностей.
Размеры опорных брусков
Самый главный недостаток при использовании опорных брусков — это уменьшение полезного объема для утеплителя. Чем больше брусок, тем меньше утеплителя можно положить.
Стандартные размеры черепного бруска — 50 x 50 мм. Некоторые мастера, для того чтобы увеличить объем для утеплителя, используют размеры 40 x 50 мм или даже 20 x 40 мм. Но такая экономия может выйти боком. Меньшая толщина бруса имеет сниженный коэффициент надежности такого крепления. Для того чтобы воспользоваться узкими брусками, нужно уменьшить расстояние между балками. Значит, при расчетах придется добавлять одну или две балки. Это не очень экономно, так как черепной брус намного дешевле толстой балки. Лучше всего придерживаться стандартных размеров, рассчитанных на большую нагрузку.
В заключение
Стройка дома — всегда ответственное испытание для хозяина. Знать, что такое черепные бруски и как их установить, — это только один из моментов, который необходимо запомнить домашнему умельцу. На самом деле этапов строительства много, от правильной заливки фундамента до крепления конька. Но если уже удалось возвести дом под крышу, это не значит, что тотчас можно переехать туда жить.
Внутренняя отделка может быть более затратной, чем сам каркас. Дом нужно утеплить, обшить или оштукатурить стены, сделать отопление, обустроить канализацию, провести водопровод, газ. После завершения строительства дома останется еще тысяча незавершенных дел: уборка мусора, благоустройство участка, постройка бани, подсобных помещений. Но даже когда все будет завершено, спокойная жизнь не гарантирована. В своем доме всегда найдутся дела, которые потребуют дальнейшего вмешательства.
Источник
ruud.ru
Черепные бруски: описание, назначение, размеры, правила монтажа, техника выполнения работ и советы специалистов. Что такое черепной брусок
описание, назначение, размеры, правила монтажа, техника выполнения работ и советы специалистов
Любое строительство отнимает много времени и сил. Особенно если стройка ведется своими руками. Нужно много знать: понимать принципы строительства объекта, свойства материалов, способы соединения конструкций. Нужны не только знания, но и опыт. Опытные строители работают быстро и качественно, могут отличить качественный материал от дешевой подделки, имеют все необходимые навыки стыковки и соединения конструкций. Новички в строительстве лишены всего этого. Все, что им остается — это собирать информацию и учиться на собственных ошибках. В этой статье будет рассказано о том, что такое черепные бруски, так в народе называют опорный брус, для чего они служат и как правильно смонтировать их на балке.
Назначение опорных брусков
Опорные бруски служат для крепления досок пола, потолка или стропильной системы. В старые времена, когда для балок применялся не брус, а цельное бревно, череп выбирался мастером с помощью топора и тесла. Сейчас некоторые строители в целях экономии тоже используют бревна для лаг, но череп пропиливают бензопилой, а затем выбирают топором или стамеской. В последнее время для лаг пола или потолка используют брус, а для крепления перекрытия на него набивают черепные бруски. Это связано с тем, что обычные бревенчатые дома сейчас редкость, и кругляк уже почти не продают, а на строительных базах брус разного сечения всегда есть в наличии.
Способы монтажа чернового пола
Балки с черепными брусками в основном используют для настила чернового пола. Он, в свою очередь, служит для утепления перекрытия. В качестве чернового пола могут использоваться доски или листы OSB. Они укладываются на бруски, а поверх ложится утеплитель. Все балки, бруски и доски необходимо обработать антисептиком от жучка и плесени. Иногда черепной брусок используют для дополнительного крепления самих балок. В этом случае они набиваются по периметру нижней обвязки, а балки ложатся на них. Бруски для чернового пола можно закрепить поперек балок, прибивая их снизу.
Способы монтажа стропильных систем
Для монтажа стропильной системы тоже используется черепной брусок. Для чего он нужен? Он упрощает монтаж стропил, особенно сложных — вальмовых или яндовых крыш, там, где требуются перекрестные соединения и разной длины стропила. Для равномерного распределения нагрузки по основным несущим стропилам бруски используют как дополнительные опоры.
Монтаж проводится следующим образом. На хребет вальмы устанавливаются накосные стропила. К ним крепятся нарожники длинными саморезами или гвоздями. Но для хорошей прочности к соединениям необходимо между нарожниками с обеих сторон прибить черепной брусок, чтобы он своими концами распирал нарожники по всей длине накосных стропил. Это поможет равномерно распределить нагрузку по всем стропилам и повысит прочность всей конструкции. Брусок необходимо запилить под соответствующим углом ножовкой или торцовочной пилой. Таким же способом можно усилить стойки стропил.
Черепной брусок для крепления потолка
Для крепления потолка бруски можно использовать двумя способами, как и в случае с полом. Первый — это прибить бруски наравне с торцом балки. В этом случае черновой пол второго этажа или мансарды настилается сверху на бруски, а обрешетка потолка крепится снизу поперек балок, и уже на обрешетку монтируется чистовой вариант потолка. Во-втором варианте бруски пришиваются снизу поперек балок, а обрешетка крепится непосредственно на них. В том и другом случае можно использовать уже готовые балки с двумя черепными брусками. В дальнейшем между балками второго этажа прокладывают пароизоляцию и слой утеплителя.
Как крепить брусок к балке: советы специалистов
Крепить бруски к балке можно гвоздями или саморезами. Длина их подбирается в зависимости от толщины бруска. Чем он толще, тем длиннее гвоздь. Допускается крепление с двух сторон: со стороны бруска или со стороны балки. Можно прибить, чередуя оба способа. Важно соблюдать ровную плоскость, чтобы торцы бруска были наравне с балкой.
Крепить брусок нужно через одинаковые отрезки, визуально разделив расстояние между его концами. Если вы пользуетесь гвоздями, то уделите внимание молотку. Во избежание травм инструмент выбирают с нескользящей рукояткой и ровным, плоским бойком. Если боек избит, то молоток может соскальзывать со шляпки гвоздя, тем самым травмируя руку. Че
katlavan.ru
Как сделать черновой пол в деревянном доме
Экология познания. Усадьба: Монтаж чернового пола в деревянном доме не отличается от монтажа чернового пола в кирпичных или монолитных домах. Основное различие в креплении лаг (или балок) к стенам из бруса или бревна.
Желательно не крепить лаги пола к деревянным стенам дома и не врезаться в них. Лучше крепить лаги к ростверку или цоколю фундамента с отступом от стен 2-3 см. Но при этом расстояние опоры на фундамент должно быть не менее 10 см с каждой стороны лаги. Перед укладкой лаг на фундамент укладывается нижняя обвязка из тонких длинных досок, к которым крепятся лаги с помощью металлических уголков (анкеров).
Крепление лаг к стенам деревянного дома
Жестко крепить лаги к обвязке не нужно: они просто должны быть зафиксированы, чтобы не ездить при укладке остальных слоев чернового пола. Получившаяся конструкция будет с отступом от стен с каждой стороны 2-3 см, в который лучше уложить тонкий утеплитель.
Если расстояние опоры лаги на фундамент меньше 10 см, тогда лучше врезаться в стены деревянного дома. Но для этого, в первую очередь, нужно уложить лаги на фундамент, затем приложить к ним брус или бревно, отметить контуры вырезов и вырезать пазы в древесине глубиной на недостающее расстояние опоры (плюс 2 см для расширения лаги).
Если вы хотите, чтобы лаги полностью проходили сквозь стены дома (например, если длина 1 лаги позволяет опереться на 2 соседние комнаты), тогда сначала нужно уложить их по всей площади пола первого этажа. Но в крайние несущие стены нужно врезаться только наполовину, чтобы не нарушать вид фасада.
Помним, что лаги и балки укладываются на ростверк или цоколь только после гидроизоляционного слоя.
Шаг (расстояние) между лагами зависит от нагрузки и ширины утеплителя (хотя утеплитель, если что, можно и подрезать). Традиционный шаг лаг равен 40-60 см. Сечение лаг зависит от нагрузки: легкая нагрузка – 15х10 см, средняя нагрузка – 15х15 см, тяжелая нагрузка – 15х20 см. Если у вас балки небольшого сечения, а нагрузка не легкая, то просто располагайте их на расстоянии 30-40 см.
После установки лаг идет стандартный монтаж слоев чернового пола на лагах, который мы описывали в одной из предыдущих статей. Вкратце процесс монтажа следующий:
Крепление черепных брусков. Черепные бруски имеют малое сечение (примерно 4х4 см) и крепятся сбоку лаг в нижней части. Вместо черепных брусков можно использоваться доски шириной больше лаги на 4 см с каждой стороны, прибитые к лаге снизу и вдоль нее.
Укладка досок чернового пола. Доски укладываются на черепные бруски, но не крепятся ни к ним, ни к лагам – они должны лежать свободно, поскольку просто держат на себе утеплитель.
Гидроизоляция. Гидроизоляционный слой укладывается поверх лаг и досок чернового пола, облегая их. Гидроизоляция должна заходить на стены на всю высоту будущего пола. Лучше использовать пленочные гидроизоляционные материалы. Крепление между пленками производится степлером.

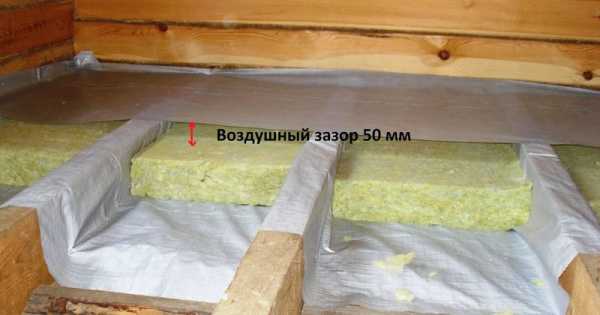

Теплоизоляция. Утеплитель укладывается на гидроизоляцию между лагами. Если высота лаги позволяет, можно уложить 2 слоя утеплителя.
Пароизоляция. Пароизоляционный слой укладывается на все вышеперечисленное и так же, как и гидроизоляция, заходит на стены на оставшуюся высоту пола. Крепление пароизоляции к лагам производится степлером, между собой пленка проклеивается скотчем.
Вентиляция. Если высота уложенного утеплителя равна высоте лаги, сверху по пароизоляции вдоль лаг прибиваются контррейки для создания вентиляционного зазора.
Дощатое покрытие чернового пола. Это могут быть как доски, так и листы ДСП, ОСП. Дощатый пол так же, как и лаги, должен отступать от стен на 2 см. В зазор можно уложить утеплитель.
Звукоизоляция. ЦСП плиты отлично подходят для звукоизоляции.
Важно! Лаги, черепные бруски и доски чернового пола, которые на них укладываются, нужно обработать антисептиком (желательно 2 раза с промежутком в несколько часов). Это предотвратит порчу древесины насекомыми и грибком.
Для вентилируемого подполья в цоколе или ростверке нужно сделать несколько отверстий (например, по одному с каждой стороны дома) и закрыть мелкой сеткой. Если у вас зимой выпадает много снега, и его уровень будет выше уровня сетки, нужно предусмотреть вывод трубы вдоль стены. опубликовано econet.ru Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
