Системы отопления однотрубные – типы и схемы разводок (нижняя, верхняя), порядок монтажа в частном доме

Содержание

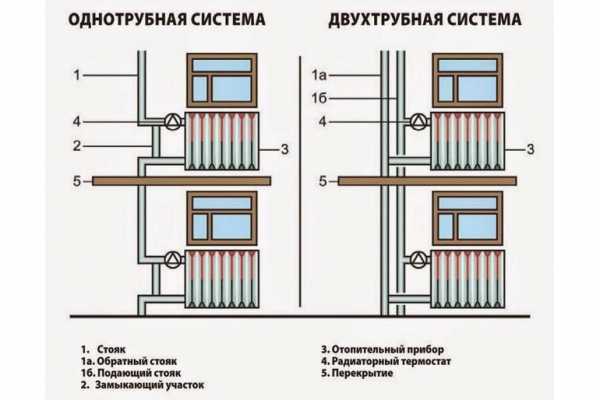

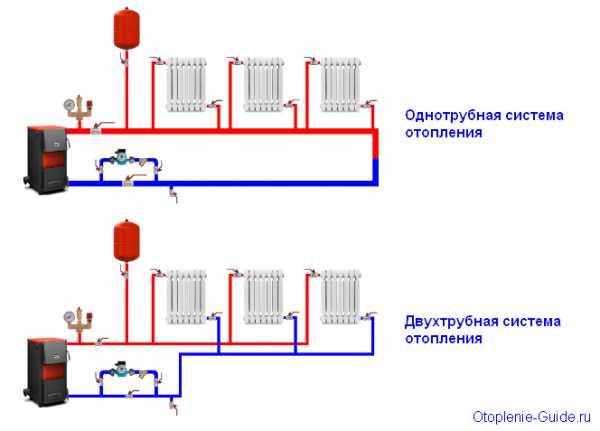

однотрубная или двухтрубная и почему?

Принять решение о том, какая система отопления лучше, однотрубная или двухтрубная, можно после анализа особенностей конструкции, плюсов и минусов каждого варианта. В любом случае вынести вердикт нужно еще на этапе проектирования строительства. Система отопления частного дома — это довольно сложное сооружение. Переделывать его после окончания финишных работ трудно, а иногда и невозможно. Рассмотрим, чем отличаются два разных подхода к обустройству обогрева строений с помощью котлов, батарей и обвязки.

Однотрубная система отопления

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

При условии небольшой высоты дома и ограниченного количества потребителей тепла циркуляция воды происходит в достаточной степени эффективно.

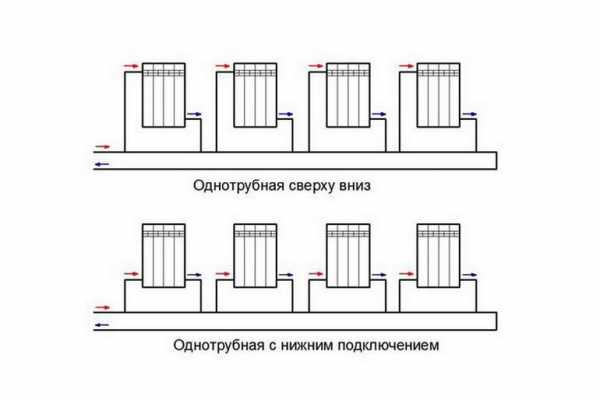

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.

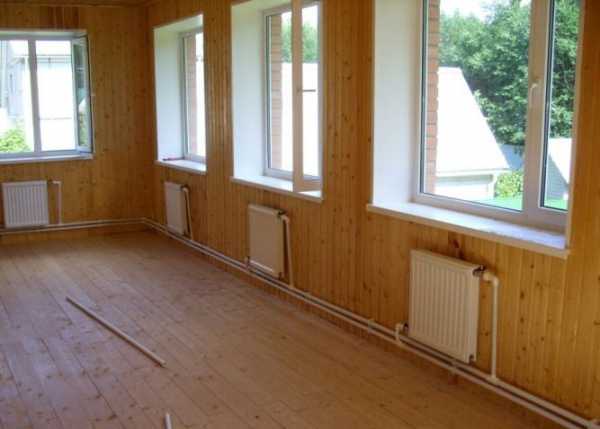

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

  • Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
  • Небольшой бюджет. Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
  • Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
  • Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

  • Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
  • Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
  • Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
  • В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

Двухтрубная система отопления

Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.

Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.

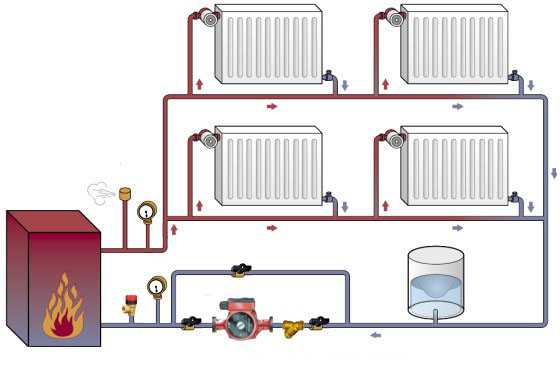

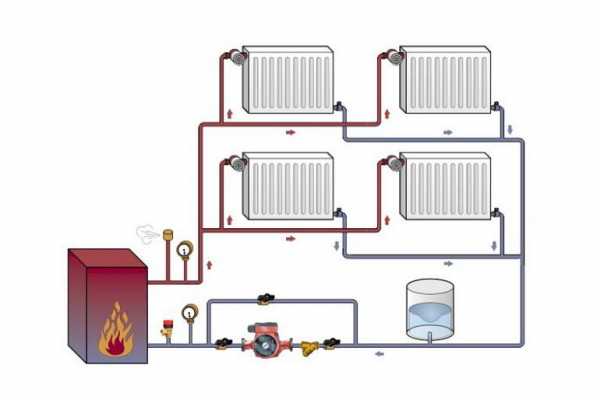

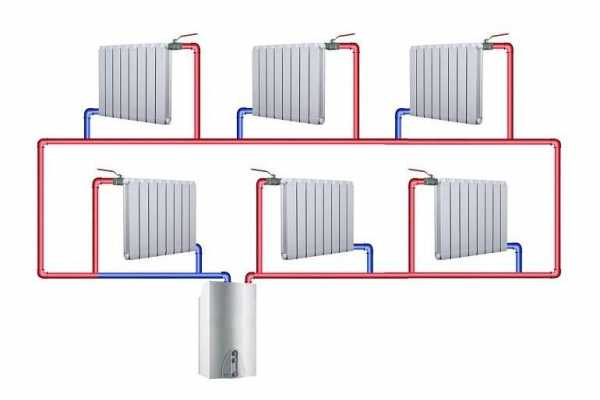

Принцип действия и схема работы

Двухтрубные коммуникации представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.

Классификация: нижняя и верхняя разводки

Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.

По месту расположения обвязки системы подразделяются на верхние и нижние, независимо от того, где проведена установка радиаторов.

При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.

В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.

Достоинства и недостатки

Основные преимущества двухтрубной конструкции состоят в следующем:

  • Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
  • Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
  • Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
  • Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.

Недостатки конструкции такие:

  • Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
  • Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
  • Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это — дополнительные расходы и сложности с обслуживанием.

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

Как переделать однотрубную в двух?

Двухтрубная система значительнее эффективнее по многим показателям. Использование пластиковых звеньев и фитингов делает процесс ее строительства простым и недорогим. Переделка не составит особого труда, но потребует пожертвовать проведенным ремонтом, так как придется ставить и постепенно наращивать обратный стояк и присоединять к нему батареи.

Другим вариантом является установка байпасов на ближние к котлу потребители, чтобы снизить их температуру и увеличить приток теплоносителей к конечным радиаторам.

Если у вас есть опыт работы в этой области, поделитесь им. Вы окажете ценную услугу мастерам, которые еще не сделали выбор в пользу того или иного варианта обогрева своего жилья.

Загрузка…

vseotrube.ru

Принцип работы и монтаж однотрубной системы отопления дома

При монтаже отопления в частном доме нередко приходится решать проблему, какую именно из систем стоит выбрать. Если домовладелец выстраивает отопление своими руками, то из двух известных систем – двухтрубной или однотрубной – стоит обратить внимание на второй вариант. Прежде всего, он проще конструкционно и потому легче монтируется. Кроме того, чтобы подготовить однотрубные системы отопления дома, требуется минимум запорной арматуры.

Принцип работы

Центральным элементом всей системы является водонагревательный котел, от которого горячий теплоноситель поступает в радиаторы, установленные по всему дому. При движении по трубам и батареям нагретая вода постепенно остывает и в таком состоянии возвращается в котел по обратной трубе.

В котле она снова нагревается до нужной температуры и начинает новый оборот по трубам. Циклы постоянно повторяются, пока работает термогенератор.

Схема однотрубной системы

В этой схеме есть свои нюансы. Так, самая низкая температура теплоносителя (40-50°С ) до его возвращения в котел фиксируется на самом удаленном (последнем в цепи) радиаторе. Этого мало для нормального обогрева помещения.

Чтобы не допускать на последних радиаторах нежелательного падения температуры, надо либо увеличить теплоемкость батарей, либо нагревать воду в котле еще больше. Оба эти варианта получаются слишком затратными.

Можно прибегнуть к другому способу подачи горячей воды – установить в контур труб циркуляционную помпу, разгоняющую теплоноситель по системе. Эффективность такой технологии, конечно, будет выше, чем два вышеуказанных варианта. Но в загородных условиях технология с использованием насоса может оказаться малопригодной из-за возможных проблем с электропитанием.

В подобных случаях оптимальным вариантом, решающим проблему доставки горячей воды ко всем радиаторам, может стать монтаж разгонного коллектора. Данный элемент представляет собой прямую высокую трубу, по которой нагретая вода, выходящая из котла, разгоняется до такой степени, что не успевает остыть в промежуточных радиаторах по пути к последней батарее.

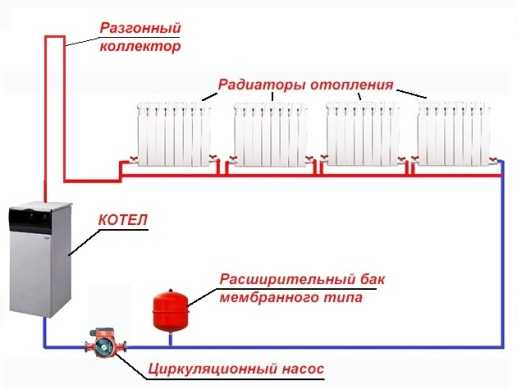

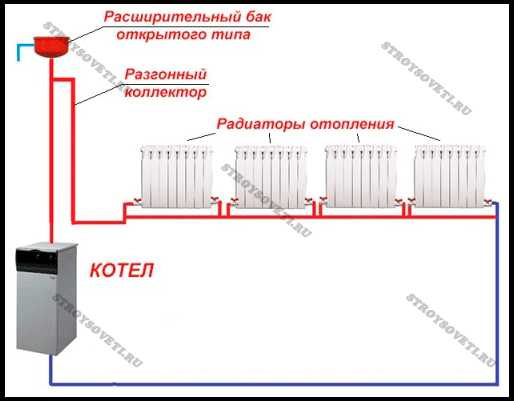

Применение разгонного коллектора

Таким образом, особенностью однотрубной системы является отсутствие в ней трубы-обратки, которая служит для возвращения остывшей воды из радиаторов в котел. Трубой обратного действия в данном случае считается вторая половина единственной магистральной трубы.

При выборе схемы отопления следует иметь в виду, что однотрубная технология не работает при расположении конечного радиатора ниже 2,2 метра. Ее можно использовать в двухэтажных домах, и чем больше будет возвышаться прямой коллектор над котлом, тем вода в нем будет течь быстрее, а сама система будет менее шумной.

Плюсы и минусы

Преимущества однотрубной системы:

  • Единственный контур можно монтировать не только в комнате, но и под стенами.
  • Указанная отопительная схема позволяет снизить себестоимость проекта.
  • Благодаря возможности поэтапного подключения приборов комнатного отопления возможно подсоединение всех компонентов отопительной цепи к разводной трубе.
  • Степень нагрева радиаторов регулируется последовательным или параллельным подключением данных элементов к системе.
  • При использовании варианта с одной магистральной трубой можно устанавливать твердотопливный, газовый или электрический котел.
  • Применение этой схемы позволяет направлять поток разогретой воды туда, куда захочет хозяин дома.

Некоторые недостатки:

  • Если отопительную сеть долго не эксплуатировать, на ее запуск потребуется много времени.
  • Затруднена регулировка равномерного распределения тепла между этажами в доме, состоящем из двух и более этажей. Для компенсации падения температуры воды в нижней половине трубы возможен вариант устройства на нижнем этаже большего количества радиаторов, но этот способ делает проект более дорогим.
  • Невозможно отключить один из уровней многоуровневой системы, если, например, требуется ремонт на одном из этажей здания.
  • В цепи могут появляться воздушные пробки, если в ней не выдержан уклон. Пробки, в свою очередь, снижают теплоотдачу.

Монтаж однотрубного отопления

Правильное устройство системы обогрева с одной трубой предполагает знание ряда особенностей процесса.

На первом этапе устанавливается нагревательный котел. Трубы необходимо монтировать так, чтобы по всей магистрали выдерживался уклон не менее 0,5 см на один погонный метр трубы. Если этого не сделать, то на поднятом участке будет концентрироваться воздух, создавая труднопроходимые для теплоносителя пробки.

Впрочем, совсем исключать их возникновение нельзя. Поэтому при проектировании следует запланировать установку в системе специальных кранов Маевского, предназначенных для удаления этих препятствий.

Перед отопительными элементами, которые подключаются к цепи, надо устанавливать краны запорного типа. При их наличии не потребуется сливать воду из системы в случае ее ремонта.

Сливной кран необходимо устанавливать в нижней точке системы. В то же время, к самой верхней точке разгонного коллектора должен быть подключен расширительный бачок для контроля и стабилизации объема воды при перегреве теплоносителя.

Коллектор должен возвышаться над уровнем пола на 1,5 и более метра. При этом трубу следует надежно прикрепить к стене, избегая ненужных изгибов.

Разводка системы может осуществляться как по горизонтали, так и по вертикали. В первом случае используется наименьшее количество труб, а приборы подключаются последовательно. Правда, при горизонтальной разводке могут возникать воздушные пробки, а теплопоток отрегулировать невозможно.

В случае вертикальной разводки трубу прокладывают на чердаке. При этом к радиаторам ведут трубы, отходящие от центральной трубы.

Интересные материалы нашего портала

www.domskotlom.com

быстрый и качественный выбор и монтаж схемы отопления для своего дома

Однотрубная система отопления широко применяется в современном строительстве.

Однотрубная система отопления широко применяется в современном строительстве.

Такая схема позволяет существенно экономить материалы и эффективно обогревать помещения как в одноэтажных, так и в многоэтажных строениях.

Отопление однотрубное с естественной циркуляцией теплоносителя делается только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки.

По сравнению с двухтрубными системами, однотрубные проще в монтаже, на их обустройство требуется меньше труб, и выглядят они более красиво.

Схема однотрубной системы отопления — виды и преимущества

Однотрубные отопительные системы делятся на однотрубную систему отопления с замыкающим контуром и на проточную однотрубную систему. Однотрубный способ осуществления монтажа отопительных систем имеет два вида:

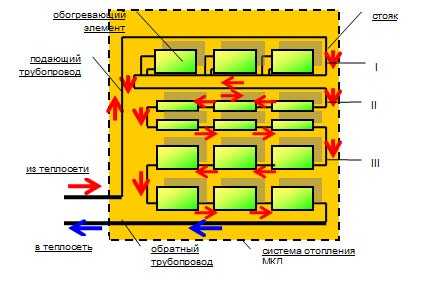

Первый вид — проточный

Первая схема — проточная. В ней стояки подачи, как таковые, отсутствуют. Радиаторы по всей высоте дома соединяются друг с другом последовательно.

Поток горячей воды подается сверху вниз, и последовательно протекает через все батареи отопления, начиная с верхней. Нижние радиаторы в такой системе будут более прохладными.

Схема однотрубной системы с проточным отоплением.

В проточных типах однотрубных систем смесь теплоносителя, протекая по трубам, проходит последовательно через всю цепь радиаторов отопления, постепенно охлаждаясь на каждой из батарей.

Вследствие этого, на верхних этажах будет достаточно жарко, а на нижних может быть даже недостаточно температуры нагревания.

Для уменьшения такой разницы и чтобы сбалансировать теплопотери, на нижние этажи зданий устанавливаются батареи с большим числом секций.

В проточных системах не рекомендуется ставить регулировочные краны, потому что даже при уменьшении потока или же перекрытии такого вентиля в том или ином радиаторе, уменьшается или перекрывается подача воды во все батареи, низ лежащие в данном стояке по направлению течения.

В подобных системах невозможно проводить регулировку температуры воздуха в помещениях. Если дом в два этажа, то невозможно осуществить подачу воды только лишь на один из этажей.

Проточные схемы отопления были очень популярны лишь в средине прошлого столетия, в основном, из-за малого количества труб для их монтажа, что позволяло существенно экономить на этих материалах.

Многолетний опыт показывает, что такая схема однотрубной системы отопления абсолютно недееспособна, поэтому на сегодняшний день не применяется.

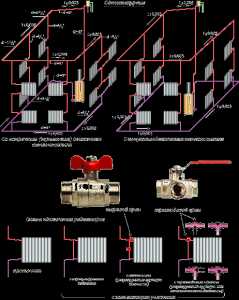

Второй вид — с байпасами

Сравнение однотрубной системы отопления с замыкающим контуром и проточной однотрубной системы. Нажмите для увеличения.

Этот способ монтажа отопительной системы имеет замыкающие участки — байпасы.

Однотрубная система отопления помещений имеет замыкающий контур и использует специальную арматуру с байпасом внутри корпуса этой арматуры.

Из отопительного радиатора поток теплоносителя с понизившейся температурой последовательно возвращается в стояк.

После этого — смесь теплоносителя подается в следующий радиатор. Кольцевой водный поток разделяется в вентиле на потоки в радиаторе и поток в байпасе.

Из стояков вода поступает в верхние батареи, остальной горячий поток направляется по стоякам вниз — к низлежащим радиаторам.

Вода в этой семе подключения остывает несколько меньше, что позволяет уменьшить разницу температур на нижних и верхних этажах.

Такой способ подключения является, по своей сути, модернизированной «проточной» системой, в которой между труб подключения радиатора создана перемычка — байпас.

Диаметр трубы такого замыкающего участка делается на один размер меньшим, чем у труб стояка общего подключения. Вследствие этого, подающийся с верхних этажей теплоноситель разделяется на два потока: первый — поступает в батарею, а второй, через байпас, перетекает к нижним рядам радиаторов.

Если диаметр байпаса смонтировать таким же, как и у труб подключения, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в батарее будет большим, чем в байпасе.

Вода всегда протекает там, где существует меньшее гидравлическое сопротивление, при одинаковом диаметре ей не нужно протекать через радиатор, она будет спокойно течь через замыкающий участок, имеющий такой же размер трубы, из которого она вытекла.

При установке байпасов с диаметрами, равными диаметру стояковых труб подключения радиаторов, поступающее количество воды может регулироваться предварительно установленными вентилями (для балансировки системы). Такие краны монтируются на трубу подключения и на байпас.

При таком способе, открывая или закрывая вентили на подающей трубе подключения батарей или же на самом байпасе, можно проводить регулирование потока поступающего теплоносителя в стояк или же радиатор.

К примеру, можно полностью перекрыть сам радиатор и перенаправить всю воду в байпас, а далее к нижним по стояку отопительным батареям. Или же наоборот — перекрыть байпас и направить весь поток теплоносителя в саму батарею.

Характеристики однотрубной схемы отопления

Однотрубное отопление характеризуется высокой гидравлической устойчивостью. Сравнительно с двухтрубными схемами, однотрубные значительно проще при монтаже, более простыв гидравлической регулировке, а также в самой эксплуатации. Они не могут быть несанкционированно разрегулированы.

Благодаря таким своим свойствам, именно однотрубный тип отопительных систем был широко распространен в странах бывшего Советского Союза и ряде европейских государств (Италия, Греция и Испания).

Основным недостатком такого способа соединения труб для отопления жилых домов является довольно затруднительный процесс регулирования мощности нагрева отдельных радиаторов.

В таких системах, по сравнению с двухтрубной схемой, существует более высокий уровень давления, создаваемый циркуляционным насосом, необходимым для работы однотрубной системы отопления.

К преимуществам однотрубной схемы подключения можно отнести:

  1. большую экономию на соединительных трубах;
  2. из-за работы вентилей регулирования, количество оборачиваемой воды остается на постоянном уровне;
  3. такой способ монтирования — самый простой и дешевый из всех видов отопительных систем.

Горизонтальная и вертикальная схема

Исходя из способа размещения радиаторов, различают вертикальную и горизонтальную однотрубные системы отопления.

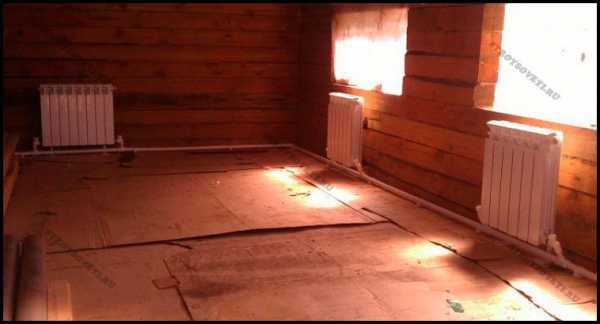

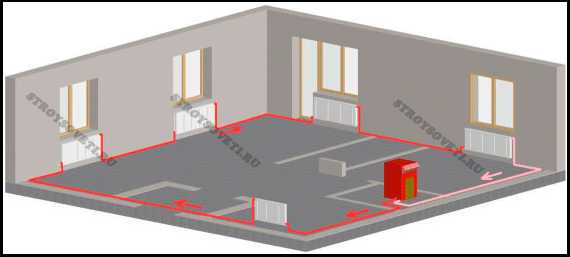

Горизонтальный способ

В горизонтальной однотрубной системе смесь теплоносителя в трубопроводе подается в одном направлении, минимальная длина всего трубопровода обеспечивается за счет того, что теплоноситель, после того как проходит отопительные приборы и батареи, возвращается в подающую систему.

Вследствие этого — расход в подающем трубопроводе остается неизменным по всей его длине. Температура батарей по цепи уменьшается по мере удаления от источника нагревания и прохождения батарей.

Для компенсирования этого эффекта, при фиксированной подаче смеси теплоносителя площадь теплоотдающей поверхности отопительных приборов должна увеличиваться по мере удаления от нагревательного источника.

Вертикальный способ

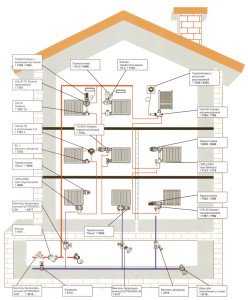

Вертикальная однотрубная система отопления помещений используется в многоэтажных строениях. В большинстве случаев, при монтаже используется разновидность однотрубной схемы с верхней разводкой, в которой подающий трубопровод прокладывается по чердаку.

Схема вертикальной однотрубной системы отопления. Нажмите для увеличения.

От него вниз отходят параллельно вертикальные стояки, осуществляющие подачу теплоносителя в радиаторы. Батареи при этой схеме прокладки находятся на разных этажах и строго один под другим.

При таком способе температура смеси теплоносителя в подающем трубопроводе будет одинакова на всех точках входа в любой нисходящий стояк. Изменение температуры проходит непосредственно в самих вертикальных стояках, уменьшаясь по их высоте.

Использование современного оборудования и арматуры при монтаже отопительных коммуникаций позволяет получить надежную и удобную систему обогрева помещений.

Широкий выбор регулировочной аппаратуры для различных видов сетей дает возможность подобрать эти составные элементы максимально точно и в соответствии со всеми необходимыми условиям эксплуатации.

Минимальный комплект одного элемента отопления для однотрубной системы отопления состоит из:

  1. термостатического клапана;
  2. радиаторного регулятора;
  3. воздухоотводчика;
  4. радиатора;
  5. балансировочного вентиля;
  6. шарового крана для слива теплоносителя.

Современное запорное оборудование для регулирования температуры

Отопительные системы — это вены современных домов, разносящие тепло и обогревающие их. Современные системы отопления подразумевают использование новейших решений и схем вместе с различными видами оборудования, позволяющими автоматизировать в сетях подачу тепла на всем протяжении.

Такие элементы могут управлять отоплением домов даже без участия человека и регулировать температуру в заданных пределах, в зависимости от времени суток.

Однотрубное отопление может быть существенно модернизировано при помощи новых видов запорных вентилей. Современные отопительные системы могут подразумевать установку на подающей трубе и байпасе вместо двух вентилей — одного.

Такой элемент называют трехходовым краном. В зависимости от того, в каком положении находится закрывающая заслонка, трехходовый кран может открывать путь для теплоносителя в радиатор и закрывать подачу в байпас, а также наоборот — перекрывает байпас и открывает поток смеси к батарее.

Такие краны могут быть снабжены электрическим приводом, который подключается к специальному прибору — контроллеру. Этот контролер меряет температуру воздуха в помещении, либо степень нагрева смеси теплоносителя и отдает команды на трехходовый вентиль, тем самым увеличивая или уменьшая подачу теплоносителя в радиаторы. Остальной поток горячего тепла сбрасывается в байпас.

Способы прокладки движения обратного потока теплоносителя

Как отопление с двухтрубной схемой разводки, однотрубная система отопления позволяет создавать тупиковое или попутное направление движение обратки теплоносителя.

Попутное движение

Схема попутного направления движения обратки теплоносителя.

При попутном способе перемещения обратного потока все кольца в отопительном контуре принимают одинаковую длину. Эту систему легко можно балансировать.

Тупиковое движение

Схема тупикового направления движения обратки теплоносителя.

Для тупикового движения создавать эффективное регулирование балансировки температуры в теплоносителе очень затруднительно. В отличие от двухтрубного способа монтажа, где разбалансировка может быть лишь по кольцам, в такой схеме движения обратного потока разбалансирование происходит не только по всей длине колец отопления, но и на всей высоте стояков.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

Однотрубная система отопления

Содержание статьи:

Итак, в стране достаточно сурового климата частое отопление – дело крайне важное, зачастую наиболее важное из всех, что волнуют хозяина квартиры или дома. Несмотря на то, что вариантов проведения тепла в любой дом на сегодняшний день невероятно много, самые популярные и оптимальные по монтажу и средствам – это однотрубная система и двухтрубная система отопления. Если речь идет об уютном домике небольших размеров или классической «советской» даче, прочтите следующие советы.

Для уютной дачи, а также частного жилого дома где-нибудь в лесочке за городом идеальным выбором станет однотрубная система, почему, попробуем разобраться прямо сейчас.

Как все устроено: однотрубная система отопления.

  1. Начинать изучение системы стоит с котла: это ядро одноконтурного отопительного устройства. Всякому котлу необходимо топливо, сегодня, зачастую, производители и потребители выбирают газ. Реже – твердые сорта топлива, ведь домов, не оснащенных подачей газа все еще немало. Не экономьте на безопасности, приобретая ненадежный вид топлива. Не берите в незнакомом и вызывающем вопросы источнике.
  2. Конечно, батареи (радиаторы). Помните, такие громоздкие чугунные раньше, и легкие и эклектичные – сейчас. Чугун практически не используется для изготовления радиаторов в силу своих недостатков, на первом плане другие материалы – металлы и биметаллы, различные сплавы. Радиаторы из современных металлов обогревают дом куда лучше, служат дольше, а также могут быть изготовлены под стиль помещения, стать дизайнерской «штучкой». Какие сейчас бывают радиаторы вы можете посмотреть здесь.
  3. Всякая однотрубная система отопления частного дома также должна иметь устройство, называемое расширительным баком. Этот важнейший элемент способен отвечать за стабильное давление в системе, при возникновении излишней жидкости, он вбирает ее в себя – тогда и теплоноситель будет укрыт от перегрева. Кстати, в качестве такого теплоносителя может выступать и обыкновенная водопроводная вода. Для любителей более надежной схемы подойдет антифриз – защитит от охлаждения и льда внутри радиатора.
  4. Итак, в котле происходит нагрев теплоносителя, который далее должен дойти до распределительных радиаторов через сливные краны и трубные разводки. Однотрубное отопление как раз отличается тем, что обратный процесс невозможен. Это как плюс, так и минус системы.

Поговорим о качествах: технические параметры и свойства

Схема отопления в частном доме в любом случае будет представлять собой цепочку радиаторов, которые соединены между собой последовательно. Носитель тепла (теплоноситель – вода, антифриз – который спасает нашу систему от возможности обледенения)  течет через все элементы нашей системы. Рабочий цикл системы заканчивается вместе с финальным радиатором. Именно в этой схеме многие специалисты видят главный изъян однотрубной схемы водяного отопления – обратного процесса течения теплоносителя к котлу нет. Однако для эффективного отопительного свойства необходимо смонтировать достаточное число батарей и установить в них краны, с помощью которых возможна регулировка. Тогда и дом обогреть удастся, и проблем избежать, и средства немного сэкономить.

Схема устройства системы одного контура

Когда площадь помещения, которое необходимо обогреть, не превосходит параметры в 160 кв. м., можно смело утверждать, что однотрубная схема отопления частного дома вполне подходит для такого масштаба. Наш теплоноситель будет иметь различную плотность, проходя через радиаторы, что и вызовет сбалансированную работу системы. Для более обширных помещений стоит предусмотреть варианты с механической циркуляцией теплоносителя.

Помните, что трубы для одноконтурной системы всегда должны быть в верхней части жилого здания. Монтаж будет простым, число труб – небольшое. Может пригодится информация о том, как паять пластиковые трубы.

Эстетика: преимущество однотрубной системы

Классический вариант монтажа системы одного контура – это проточная схема, когда верхние радиаторы нагреты сильнее нижних, а вода из них свободно переливается, опять же, сверху – вниз. Все предельно просто! Такая система предполагает малое число батарей наверху дома, на втором этаже и большее – на первом. Клапаны и рычаги в такой схеме не устанавливаются для беспрепятственного хода теплоносителя. Конечно, сегодня в сети  много фотографий с пошаговым инструктированием процесса установки радиаторов такого типа. Посмотрите – и найдете для себя!

Для усиления циркуляции необходимо использование специального насоса

Иначе будет смонтирована другая схема отопления: при наличии стояка теплоноситель переливается ровно и на верхние, и на нижние батареи. Вода в этом случае медленно остывает, температура в разных помещениях дома будет комфортной и примерно одинаковой. На радиаторах в таком случае устанавливают байпас – это приспособление для замыкания участков на батарее. Монтировка байпаса предполагает наличие труб меньшего диаметра, чем те, что подсоединены к радиатору. С трубами одного размера такой фокус не пройдет: циркуляция теплоносителя нарушится. Однако, если трубы все же одного размера – выход есть в установке специальных краников – один на трубе, второй – на байпасе. Поток воды в радиатор будет контролироваться. Про циркуляционный насос можете посмотреть в соответствующей статье

Расчеты

К слову о расчетах: изначально верно отобранные трубы и краны значительно облегчают задачу по установке и проведению отопительной системы в частном жилище. Гидравлический расчет, разница в давлении верхних и нижних радиаторов, расход воды – все должно быть учтено.

Помните, что и в случае вертикального, и горизонтального расположения нашей системы избежать потери давления не удастся. Выбирайте надежного изготовителя труб, чтобы не пришлось «перестилать» схему отопления каждый сезон.

Процесс пошел!

Первоначально установим котел. Конечно, его лучше разместить ниже основных систем отопления, но не в подвальных отсеках. Возможно, стоит выкопать специальную яму для его установки, или предусмотреть какой-то уголок под полом. Если поместить котел чрезмерно глубоко, потребуется большее количество топлива для нагрева воды, а также возникнут вопросы по установке труб, что сделает нашу задачу сложной. Опять же, пока вода пробежит по трубам из-под земли и доберется до радиатора – она успеет остыть.

Когда котел установлен – беритесь за дымоход. Для его соединения с котлом используйте трубу из металла. Не напутайте диаметр этой трубы! Для дальнейшего ведения цепочки к котлу снова подсоединим трубу – с диаметром около 24-26 мм.  Конечно, все трубы для отведения теплоносителя должны быть металлическими: никакой иной материал не способен выдержать температуру, с которой наш теплоноситель «ринется» утеплять дом.

Наивысшая точка нашего монтажа: мембранный бак. Установим его на уровне 2.7 -3.1 метра.

Продолжаем монтаж системы и приступим к прокладке труб и установке батарей – чаще всего они уходят под окна. Помните, что трубам желательно избежать перегибов для хорошей циркуляции теплоносителя.

Разумеется, что одноконтурное верхнее или нижнее отопление также требуют наличия узла для запуска всей системы и одновременно для экстренного слива теплоносителя – в случае неполадок.

Такая схема отопления еще называется «замкнутой» из-за своей односторонней направленности и отсутствия системы возврата воды.

При правильной и четкой установке система способна слаженно работать, обогревая небольшой дом и принося уют всем домашним.

Если в процессе монтажа системы у вас возникли сомнения или проблемы – не медлите с обращением к специалисту, чтобы не испортить дело в самом его зачине.

stroysoveti.ru

Какая система отопления лучше однотрубная или двухтрубная?

А А А

Дать однозначный ответ на вопрос какая система отопления лучше однотрубная или двухтрубная достаточно сложно, т.к. каждая из систем подходит для различных ситуаций. В этой статье разберем преимущества и недостатки каждой из систем и ответим на вопрос в каких ситуациях следует применять ту или иную схему.

Схема однотрубной и двухтрубной систем отопления частного дома.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.

Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

Сравниваемые параметры

Нижеследующие параметры определят какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.

Стоимость

Однотрубная система отопления является более дорогостоящей. Высокая стоимость складывается из двух основных факторов:

  • Необходимость увеличения количества секций в каждом следующем по направлению циркуляции теплоносителя радиаторе. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно заходя в каждый прибор отопления. Из каждого радиатора, теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°C, отдается помещению). Поэтому, если в первый радиатор вошел теплоноситель с температурой 60°C, то из радиатора выходит теплоноситель с температурой 50°C, после этого в подающей магистрали 2 потока смешиваются, в результате чего во второй прибор отопления теплоноситель заходит уже с температурой около 55°C. Таким образом, после каждого радиатора будет потеря около 5°C. Именно для компенсации этих потерь необходимо увеличение количества секций у каждого последующего прибора отопления.

Какая система отопления лучше однотрубная или двухтрубная? Чем отличаются?

В двухтрубной схеме нет надобности в увеличении числа радиаторных секций, т.к. каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубке присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый отопительный прибор. Пройдя через радиатор, теплоноситель сразу поступает в обратную магистраль и направляется для дальнейшего подогрева в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (потери тепла присутствуют, но они очень незначительны).

Примечание! Лучшим применением однотрубной схемы являются малые системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов, теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в столь критичных количествах, как в однотрубных системах с большим количеством отопительных приборов.

  • Необходимость применения увеличенного подающего трубопровода. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многим радиаторам просто не достанется нагретого теплоносителя. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству приборов отопления. Чем более «толстой» будет подающая труба, тем меньше секций необходимо добавить к каждому радиатору.

Таким образом, увеличение количества радиаторных секций и увеличение диаметра подающей магистрали делает однотрубную систему более дорогостоящей в сравнении с аналогичной двухтрубной.

Экономичность

Двухтрубная схема является более экономичной в эксплуатации. Как уже отмечалось выше, чтобы добиться равномерного нагрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличения количества секций в радиаторах. Все это увеличивает объем теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому на вопрос какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.

Процесс монтажа

Однотрубка более сложная в расчетах система, т.к. следует правильно рассчитать насколько секций должен быть увеличен каждый последующий отопительный прибор. Помимо этого, особое внимание необходимо уделить расчету подающей магистрали и радиаторной подводке.

Заключение

Двухтрубную схему наиболее целесообразно использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная, простая в монтаже система.

Однотрубная схема наоборот наиболее подходит для небольших систем, в которых присутствует малое количество отопительных приборов (не более 5 радиаторов).

Видео



Похожие записи:

otoplenie-guide.ru

РубрикаРазное

Добавить комментарий
