Схема системы отопления частного дома с теплыми полами и радиаторами – Схема отопления с теплым полом и радиаторами

Линолеум – вариант, который имеет смысл рассматривать только в том случае, если есть финансовая возможность купить по-настоящему качественный материал. Дешевые виды линолеума изготавливают из синтетического сырья. При нагревании материал может выделять токсичные вещества в атмосферу. Это потенциально опасно для здоровья людей, проживающих в квартире.

Какие отопительные приборы выбрать?

Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.

Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.

Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.

При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.

Водяной или электрический пол – что лучше?

Если рассматривать системы с точки зрения эффективности, то они примерно одинаковы при условии, что спроектированы и смонтированы без грубых ошибок. Главный вопрос – стоимость систем. Оборудование водяного теплого пола обходится дороже электрического, но в эксплуатации эти системы дешевле.

Вопросы покупки и монтажа решаются только один раз, а за отопление приходится платить по 7 месяцев в году. Поэтому многие владельцы частных домов делают выбор в пользу водяных систем. Самый рациональный вариант – установка газового конденсационного котла, водяного пола и радиаторов отопления с высокими показателями теплоотдачи.

В многоквартирных домах с централизованным отоплением проектирование и обустройство водяного пола сопряжено с определенными трудностями, а стоимость установки и эксплуатации системы зависит от выбранной схемы.

Хозяева квартир в многоэтажках чаще подключают электрический теплый пол – двужильный электрокабель, карбоновые маты или инфракрасную пленку. Благо, на современном рынке отопительного оборудования можно найти приемлемые варианты. Дополнительный плюс электрического напольного обогрева – простой монтаж.

Монтаж карбонового пола в квартире – видеоинструкция

В квартирах с централизованным радиаторным отоплением нередко монтируют карбоновые полы. Их выбирают из-за простоты установки и экономичности. Как уложить карбоновый пол в квартире, показано в видеоинструкции, приложенной ниже:

Теплый пол в двухэтажном доме – учебный фильм

Как сделать теплый пол в 2-х этажном доме, можно узнать из учебного фильма:

Несколько слов о выборе радиаторов

Самые «модные» радиаторы – биметаллические и алюминиевые. Они отличаются хорошей теплоотдачей, хорошо выглядят, а биметалл еще и прослужит многие годы. Сталь уступает алюминию и биметаллу по всем показателям, а вот старый добрый чугун – вполне приемлемый вариант. При выборе следует ориентироваться не только на показатели теплоотдачи, но и на устойчивость материалов к коррозии, долговечность.

Проще всего выбрать радиаторы для частного дома с автономным отоплением. Владелец может сам контролировать качество теплоносителя, а мощных гидравлических ударов в системе не бывает. Для дома можно выбрать любой вид радиаторов. Чугунные – дешевле и долговечнее, но более сложные монтаже и менее экономичные. Алюминий обойдется дороже и прослужит меньше, зато приборы из него теплоэффективны и очень красивы.

Если планируется комбинированная система в доме или квартире с централизованным отоплением, то выбор невелик – либо биметалл, либо чугун. Отопительные приборы из этих материалов достойно справляются с гидроударами и воздействием химически активного теплоносителя.

Если средства позволяют, лучше остановиться на бим

www.teplo-ltd.ru

как подружить печку с солнечным коллектором

Содержание статьи:

Когда говорят про комбинированное отопление частного дома, нередко имеют в виду разные понятия. Совмещать в пределах одной системы отопления можно различные типы обогревательных приборов с присущими им схемами разводки либо теплогенераторы, использующие различные виды топлива, либо вообще работающие на основе разных физических принципов.

Комбинация различных систем и приборов отопления

Сложно назвать комбинированной систему, в которой на одной ветке установлены чугунные батареи, на другой — алюминиевые радиаторы, а на третьей — стальные. По принципу нагрева, подключения и конструктивно эти отопительные приборы чрезвычайно схожи и полностью взаимозаменяемы. Не так уж сильно отличаются от настенных радиаторов конвекторы, встраиваемые в пол. Схема разводки у этих приборов идентична, более того радиаторы и конвекторы можно подключать на одну ветку (контур). Действительно серьёзное различие имеется между традиционными радиаторами и относительно новыми типами отопления, полностью встроенными в строительные конструкции — тёплыми полами и стенами.

Сочетание радиаторов и обогреваемых полов

Как радиаторы, так и водяные тёплые полы, наряду с достоинствами, имеют и некоторые недостатки. Сочетание этих двух типов отопления позволяет найти наиболее комфортное, удобное и эстетичное решение для каждого помещения либо зоны жилища. К примеру, зачастую лучший вариант для зимнего сада и прихожей — тёплый пол, спальни — панельный радиатор, а гостиной и бассейна — комбинированное отопление: основной нагрев осуществляют тёплые полы, радиаторы и конвекторы — дополнительный.

Условия и принципы работы радиаторов и тёплых полов значительно разнятся. Первые могут быть подключены по различным схемам: одно-двухтрубной, лучевой, система может быть открытой, закрытой, гравитационной либо циркуляционной. Греющие полы, если веток обогрева более одной, возможно подключить лишь по коллекторной (лучевой) схеме.

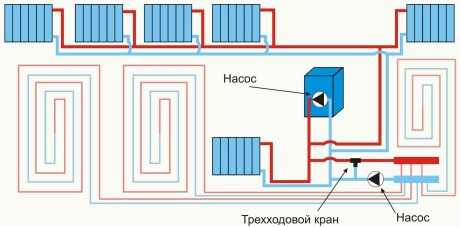

Вполне допустима комбинация различных схем отопления: разводка радиаторов двухтрубная, а веток тёплого пола — лучевая. Последний в любом случае подключается к стоякам не напрямую, а через смесительный узел, где трёхходовой кран смешивает для достижения нужной температуры горячую и охлаждённую воду из подающей и обратной линий

Комбинированная система отопления будет нести в себе ограничения, присущие тёплым полам: она может быть только герметичной (закрытой) и циркуляционной. Нет никакой сложности в том, чтобы совместить в одной системе отопления разные схемы: оба контура (радиаторы и пол) подключаются к общему стояку (контуру котла).

Теплоноситель поступает в контур полов не напрямую, а через смесительный узел, где к нему при необходимости подмешивается охлаждённая вода из обратной линии, чтобы температура пола не превысила комфортного уровня в 40 ºС. После смешивания теплоноситель поступает в гребёнки коллектора, откуда распределяется по отдельным веткам. Общего давления в системе недостаточно, чтобы «продавить» тёплые полы, поэтому они снабжаются отдельным циркуляционным насосом.

Но оптимального гидравлического баланса, а значит, наилучшего теплового режима можно достичь, если и полы и радиаторы подключать по лучевой схеме. При этом приборы отопления разного типа гидравлически должны быть разделены: у каждой системы свой коллектор на этаже.

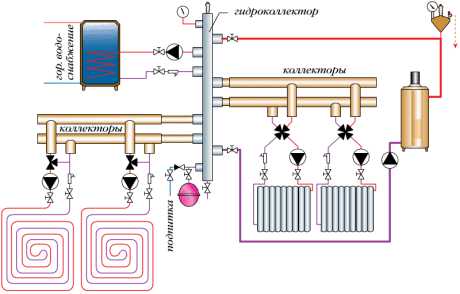

Немного места и денег можно сэкономить, если подключить все приборы через универсальный коллектор для комбинированной системы отопления. Это устройство «два в одном», объединяющее коллектор для радиаторного отопления (внизу слева) и тёплых полов (справа вверху)

Всё же применение в одной системе разных типов отопления плюс к этому необходимость нагревать воду для горячего водоснабжения приводит к тому, что различные контуры начинают влиять на работу друг друга. Чтобы снизить это влияние и наилучшим образом сбалансировать комбинированную систему отопления, подключение контура котла к контурам радиаторов, тёплого пола и ГВС осуществляют через гидрострелку

Греем-охлаждаем стены и полы

Теплотехники утверждают, что чем больше площадь нагрева отопительного прибора и ниже его температура, тем более комфортные и благоприятные для здоровья условия создаются в доме. Практика многолетней эксплуатации тёплых полов подтверждает этот факт. Не зря в Германии 95% вновь строящихся домов оснащается комбинированной, с тёплыми полами на первом этаже и радиаторами на втором, системой отопления.

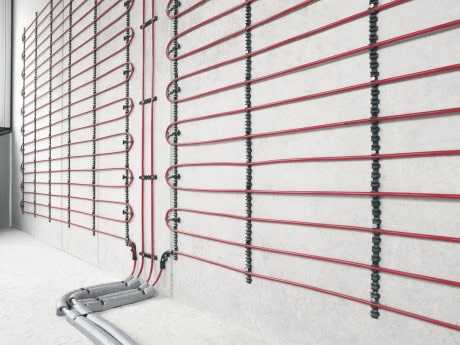

Но сегодня уже не ограничиваются обогревом пола, растёт популярность «тёплых стен». Принцип работы и конструкция достаточно схожа с системой тёплого пола: трубки с циркулирующим по ним теплоносителем встраиваются в строительные конструкции стен. Таким образом, в помещении, помимо окон, не остаётся холодных поверхностей, отсутствуют сильно нагретые предметы. Тепло распределяется равномерно и по большей части через инфракрасное излучение, что наш организм воспринимает самым положительным образом. Тёплые водяные стены так же, как и полы, подключаются отдельными ветками по лучевой схеме.

Поэтажные коллекторы обязательно оснащаются циркуляционными насосами и при необходимости  смесительными узлами (максимальная температура теплоносителя 60 ºС). Тёплые стены хорошо себя зарекомендовали не только в странах с холодным, но и с довольно тёплым климатом. Летом, в жару, по трубам запускают циркуляцию охлаждённой воды, система заменяет кондиционер.

Трубы настенного отопления смонтированы, осталось их только замонолитить, спрятав в слой штукатурки. Прекрасное с точки зрения комфорта решение, но нужно помнить о двух вещах: наружные стены должны быть хорошо утеплены, а забивать гвоздики, чтобы повесить картинку, нужно осторожно

Различные типы теплогенераторов в одной системе

Комбинированной может быть не только разводка с применением разных типов отопительных приборов, но и теплогенерация: для отопления одного дома могут применяться котлы на разных видах топлива и даже источники тепла, работа которых основана на разных физических принципах.

Использование нескольких видов топлива

Применение в одной системе разнотопливных котлов может быть обусловлено несколькими соображениями:

• Стремление повысить надёжность системы. Нередко практичные хозяева, подведя газопровод к жилому дому и установив газовый котёл, оставляют уже поработавший твердотопливный. В случае, если авария случится в газопроводе или с новым котлом, всегда можно принести дровишек и «раскочегарить» старый. В любом случае, чем больше способов обогрева имеется в доме, тем меньше его зависимость от внешних катаклизмов.

Возможность прямой интеграции двух разных водогрейных котлов в одну систему отопления нужно решать исходя из характеристик конкретного оборудования. К примеру, газовый котёл лучше проявит себя в закрытой системе, а многие твердотопливные предназначены для открытых. В этом случае нагрев теплоносителя от контура дровяного теплогенератора происходит опосредствованно, через дополнительный теплообменник

• Желание сэкономить, не особо поступаясь комфортом. Это касается жилых домов, расположенных в негазифицированной местности. Как правило, в отсутствие природного газа выгоднее отапливать жилище местным топливом: дровами и древесными отходами, углём, топливными брикетами. Однако неравномерность теплогенерации при сгорании твёрдого топлива, необходимость постоянного обслуживания твердотопливных котлов делает такое отопление малокомфортным и хлопотным. В то же время очень удобное и поддающееся полной автоматизации электро и жидкотопливное отопление ощутимо опустошает хозяйский бюджет — дизтопливо и электроэнергия нынче в цене. К тому же солярка в баке может закончиться, а электричество в деревне отключат на денёк-другой.

При таком раскладе комбинированная система отопления частного дома может снизить остроту проблем, разные теплогенераторы частично компенсируют недостатки друг друга. К примеру, электрообогрев (электрокотёл, кабельные полы, электроконвекторы) можно включать только с вечера до утра, когда действует льготный тариф, почти вполовину меньший. Дровами топить, когда есть время и желание подбрасывать их в топку и выгребать золу. А дизтопливом — когда нет возможности возиться с твёрдым топливом, но есть деньги на солярку. В последнее время всё более популярным в тех домах, где нет газа, является тандем «пеллетный котёл днём + электроотопление ночью», это достаточно комфортное и не очень дорогое в эксплуатации сочетание.

Комбинированное отопление пеллетами днём и электричеством ночью (по льготному тарифу) — вполне рациональное сочетание: умеренная цена и минимум хлопот

Для того чтобы иметь комбинированное отопление, совсем необязательно устанавливать в котельной несколько теплогенераторов. Достаточно одного, но многотопливного. К примеру, финские котлы серии Jaspiот компании Tulpa практически «всеядные» — газ/дизель/масло/дрова/брикеты/электроэнергия

Комбинация водяного и воздушного отопления

Никто не мешает иметь в доме одновременно водогрейный котёл и печку. Или камин, который будет служить дополнительным, а в случае поломки котла аварийным источником отопления. Можно приобрести каминную топку со встроенной водяной рубашкой и интегрировать её в водяную систему отопления. Но это стоит денег и финансово неоправданно, если очаг растапливают нечасто. Если ставится цель распространить воздушное отопление не только на гостиную, где установлен камин, но и на другие помещения, можно проложить в комнаты воздуховоды и принудительно, при помощи вентилятора подавать туда нагретый воздух. Забирают тёплый воздух из специальных конвекторов двойного корпуса топки либо из термоизолированного колпака облицовки.

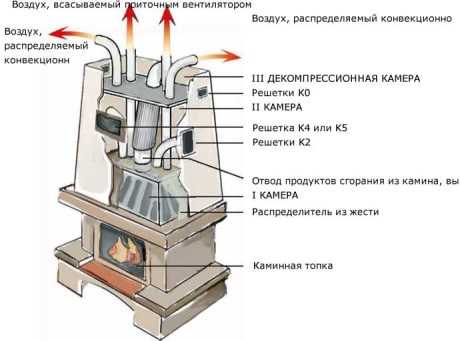

Чтобы наиболее полно использовать тепло от дровяного камина, в комнаты можно провести воздуховоды. Воздушное отопление может дополнить водяное

Разные физические принципы теплогенерации

Комбинированная система отопления может быть построена и на разных физических принципах получения тепловой энергии. Мы уже говорили об отопительных котлах, использующих энергию сгорания топлива. Упоминали электрические отопительные приборы прямого нагрева, в которых электрическая энергия преобразуется в тепловую. На практике применяется ещё два типа перспективных теплогенерирующих устройств, использующих «дармовую» энергию возобновляемых источников: солнечные коллекторы и термодинамические тепловые насосы. Первые «ловят» солнечное тепло панелями-коллекторами. Физический принцип работы вторых более похож на холодильник или кондиционер.

Если очень упрощённо, то тепловой насос — это холодильник наоборот

Тем не менее, такие разные теплогенерирующие устройства прекрасно уживаются в одной системе, если правильно собрать схему. Как правило, солнечные панели используются для подогрева горячей воды, тепловой насос в качестве основного и очень дешёвого в эксплуатации отопления, а электрический или пеллетный котёл «дежурит на подстраховке».

При комбинации в одной системе отопления теплового насоса, водогрейного котла и солнечного коллектора не обойтись без накопителя тепла

Проектирование и монтаж комбинированных систем отопления частного дома требует особого подхода, эффективность зависит от грамотной взаимоувязки систем.

Рекомендуем всегда поручать основные работы по устройству инженерного оборудования собственного дома ответственным квалифицированным исполнителям.

Видео: комбинированные системы отопления и их подключение

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

теплый пол как основное отопление

Теплый пол в основном используется в качестве дополнительного источника тепла, однако современные технологии позволяют установить теплый пол как основное отопление, так как использование радиаторов имеет свои минусы, главный недостаток – неравномерное распределение тепла. В загородный дом или дачу можно установить теплые полы в качестве основного отопления, при этом обеспечить комфортный микроклимат помещения. Это может быть водяная система, электрические или ИК-полы. Теплые полы также можно установить в квартире, только выбор лучше делать в пользу электрических или ИК-полов, так как водяная система отопления в многоквартирных домах требует разрешения, которое в некоторых случаях, получить практически невозможно.

Условия для установки теплого пола в качестве основной системы отопления

Схема распределения тепла при отоплении теплым полом и радиаторами

Чтобы эксплуатировать только теплый пол без дополнительного использования отопительных батарей, мощности оборудования должно хватать для поддержания в помещении температурного режима в пределах 20–24 °C. Важно учитывать не только теплопотери через стены, но и через оконные и дверные проёмы, если это частный дом или коттедж, также необходимо учитывать теплопотери через крышу. При выборе типа теплого пола необходимо соотнести плюсы и минусы различных систем.

Электрический пол нагревает помещение неравномерно, потому что он укладывается только в местах, где не будет мебели и тяжелой бытовой техники, это касается и ИК-пленки. Минусы этих систем становятся незаметными при использовании комбинированного типа отопления.

Учитывая, что сквозь стены проникает холод и теряется тепло, целесообразно распределить трубки с теплоносителем таким образом, чтобы обеспечить больший подогрев зоны, находящейся ближе к стене.

Сделать отопление водяными полами в квартире технически возможно, но на это необходимо разрешение. Чтобы не нарушать закон, вместо него используют другие виды полов: инфракрасные или электрические. Учитывая, что в многоквартирном доме функционирует система центрального отопления, возможен комбинированный вариант.

Система отопления новостроек оборудована стояками, предназначенными для обустройства водяного пола, здесь проблем с монтажом не возникнет.

Для коттеджа или жилого дома с автономным отоплением можно установить напольный обогрев любого типа, который в полном объёме обеспечит комфортный микроклимат.

Плюсы теплого пола без использования радиаторов:

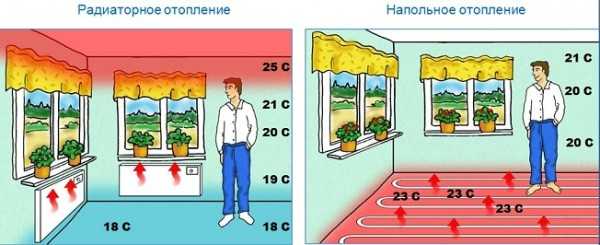

• Значительная часть тепла от радиаторов вместо обогрева воздуха уходит в стены;
• Возможно понижение температуры в системе по собственному усмотрению;
• Долго сохраняется комфортная температура после отключения системы;
• Наличие батарей отопления в интерьере нарушает дизайн помещения.

Недостатки теплого пола без использования радиаторов:

• Сложный монтаж, требующий проведения ремонтных работ;
• Высокая стоимость оборудования;
• В случае с электрическими полами, используемый кабель требует высоких затрат электроэнергии;
• Необходимость поднимать высоту пола на 6 – 10 см.

Водяной теплый пол как основная система отопления

Чтобы определить способность теплого пола обогреть весь дом без использования отопительных батарей, необходимо провести соответствующий расчёт, который определит возможность установить теплый пол как основное отопление. При выполнении расчёта важно учитывать:

• Параметры помещения;
• Требуемую температуру воздуха;
• Теплопотери.

Важно! Стоимость оборудования и работ по устройству водяной системы высока, но в процессе эксплуатации затраты окупаются.

Приблизительный расчёт теплопотерь можно выполнить самому либо доверить его квалифицированному специалисту.

Послойная схема монтажа:

• Черновое покрытие;
• Теплоизоляция;
• Арматурная сетка и пластиковые хомуты;
• Трубопровод;
• Бетонная стяжка;
• Чистовой настил.

Технология монтажа:

1. Подготовительные работы. Выравнивание поверхности чернового пола и очистка его от пыли;
2. Укладка теплоизоляционного слоя из пеноплекса или полистирола;
3. Укладка мультифольги, как отражателя тепла;
4. Настил арматурной сетки, к которой вяжутся трубы, также используется специальная подложка, в которую удобно укладываются трубы;
5. Установка коллектора, который распределяет теплоноситель по трубам, а также регулирует температуру;

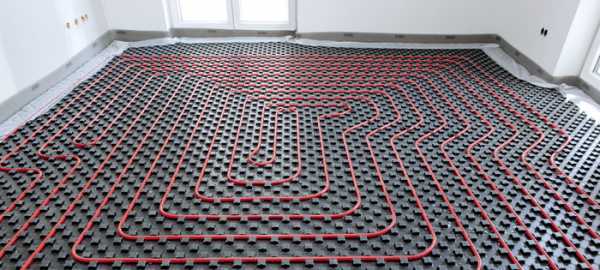

6. Укладка труб по всей площади пола. Схема укладки может быть «улиткой» или «змейкой»;
7. Опрессовка и залив бетонной стяжки. На этом этапе трубы должны быть наполнены водой;
8. После полного высыхания стяжки можно запускать работу системы, сначала слабо, затем постепенно до максимального значения;
9. Настил финишного покрытия.

Важно! Для большого коттеджа лучше установить несколько коллекторов, чем использовать слишком длинные трубы.

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

• Бесперебойное электроснабжение;
• Стабильное напряжение в электросети;
• Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Факт! При эксплуатации электрокабеля расход электроэнергии значительно увеличивается.

Технология устройства электрического пола:

1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
2. Укладка теплоизоляции;
3. Крепление направляющих;

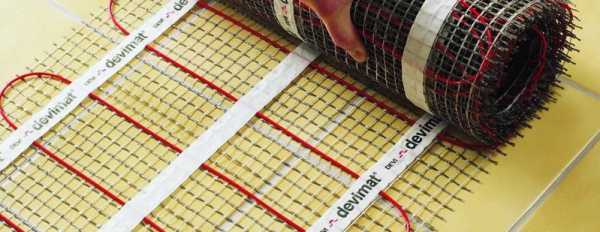

4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
5. Подключение терморегулятора;
6. Заливка цементно-песчаной стяжкой;
7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

Инфракрасная плёнка легко монтируется без использования цементно-песчаной стяжки. Тепло передается с помощью ИК-излучения, а вместо обогрева поверхностей, нагревается только воздух.

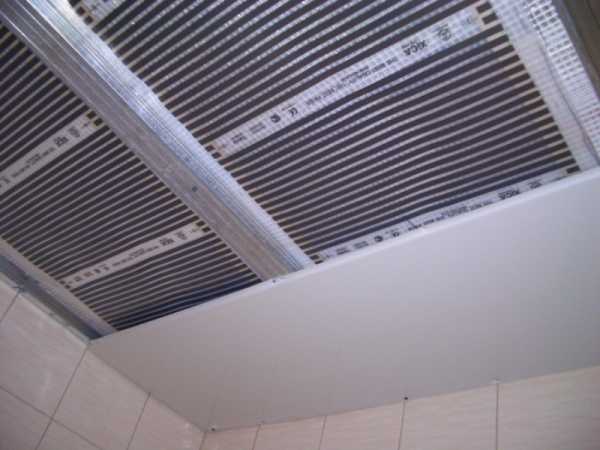

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

• Черновая поверхность;
• Теплоизоляция;
• ИК-стержневой настил;
• Стяжка;
• Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Важно! Схема укладки карбонового пола отличается от схемы плёночного или кабельного, т. к. стержневую систему можно укладывать в зоне установки мебели.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла. Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.
