Обзор Клапанов Esbe: трехходовой, смесительный, термостатический

Клапаны Esbe – одни из наиболее надежных и функциональных компонентов, используемых в различных системах водоснабжения, в том числе, домашних и магистральных. Имеет очень широкий модельный ряд, в котором представлены: поворотный vrg131, dn25, а также другие популярные разновидности.

Трехходовые клапаны Esbe

В настоящее время трёхходовой поворотный образец такого оборудования можно устанавливать в каждом доме. Для того же чтобы сделать это правильно, давайте разберемся в тонкостях работы с таким оборудованием и особенностях его применения.

Cодержание статьи

Клапаны Esbe – технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод.

Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.

Трехходовые клапаны Esbe модели VTA320

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран. Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор.

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Вы можете подробнее прочитать про назначение и особенности трехходовых клапанов для отопления.

Устройство трехходового клапана

Плюсы применения именно этого вида клапанов

Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:

1. Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
2. Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
3. Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
4. Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
5. Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
6. Наличие в некоторых деталях так называемой функции защиты от ожога – автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.

Популярные модели клапанов Esbe

В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:

• оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
• VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
• VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа. Данный вид клапана можно монтировать в кран с любым типом привода;
• VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;

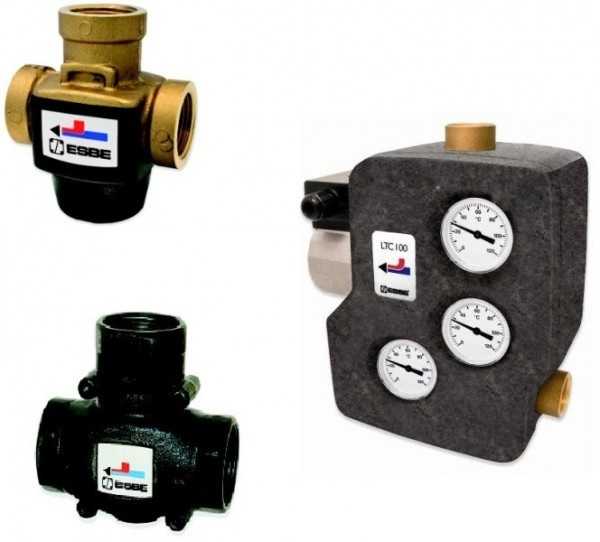

Термостатические смесительные клапаны VTC и LTC

• VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
• DN25 – еще одна особо популярная модель клапана. Представляет собой термостатический смесительный вентиль. Применим также для защиты котлов мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа;
• модель vrg131 – клапан трёхходовой смесительный, разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного трехходового клапана использовать сервопривод этого же производителя.

Другие похожие статьи по теме:

trubypro.ru

Трехходовой клапан ESBE в системе отопления

Трехходовой клапан типа ESBE – всего лишь один из элементов систем жизнеобеспечения жилого дома. С одной стороны, это простая конструкция. С другой, она выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке существует множество моделей, представленных разными производителями. Хорошими эксплуатационными показателями отличаются трехходовые клапаны, выпускаемые под брендом ESBE.

Немного полезных знаний

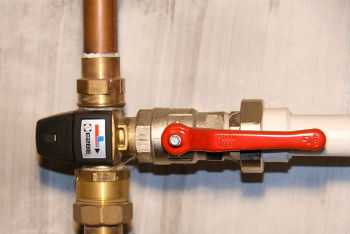

Трехходовой поворотный клапан ESBE

Трехходовой клапан является регулирующим устройством в системах трубопроводов с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию отопительной сети он будет действовать как всем хорошо знакомый – кран-смеситель, который переключает или смешивает потоки. Установка клапана позволяет решить ряд практических задач:

• Перенаправление потоков, идущих от разных трубопроводов.
• Достижение нужной температуры рабочей жидкости за счет смешивания горячего и холодного потока.
• Получение струи с постоянной температурой путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

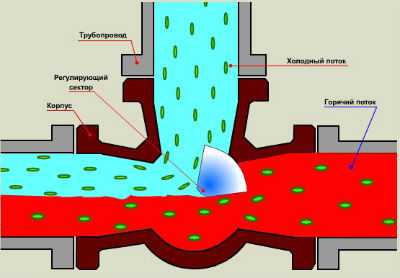

Конструкция

Трехходовой смесительный клапан имеет регулирующий элемент, в качестве которого выступает шток или шар. Шток передвигается вертикально, шар – вокруг своей оси. Так как движение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, происходит ее смешение и перераспределение. Простейшие модели – обычный кран. Основное их преимущество – дешевизна и конструктивная простота. Недостаток – невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран может быть установлен в системах отопления типа «теплый пол». Теперь представим себе клапан-кран с электроприводом. Такая конструкция уже функциональнее, так как она способна регулировать температурный режим автоматически. Простой клапан является балансировочным. Его основная функция – настройка сечения для прохождения рабочего потока. Условно принцип его работы можно описать следующим образом:

• Рукоятка повернута на 50% – равномерное смешивание двух потоков, так как входные клапаны будут равны.
• Рукоятка повернута на 100% – первый клапан поджимается полностью и перекрывает движение потока жидкости.

Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их работы сохраняется. Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

Виды

Существует несколько видов таких приборов:

• С гидроприводом.
• С пневмоприводом.
• С электроприводом.

Трехходовой клапан с электроприводом, например, модель ESBE, будет иметь несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не просто смешивать потоки, а поддерживать заданную температуру. При понижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение прохождения потока горячей воды. Одновременно изменяется и сечение в месте впуска холодного потока. В результате на выходе получается вода с постоянной температурой. Никакого вмешательства со стороны человека кран ESBE не требует. Его работа регулируется автоматикой.

Принцып работы клапана

Оснащенные электроприводами и термостатами клапаны ESBE одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, кран может быть установлен в любом трубопроводе, где необходимо смешение двух потоков жидкости с постоянным поддержанием температуры. Каким бы качественным и надежным ни был трехходовой клапан с термостатом, он будет иметь один недостаток, характерный абсолютно для всех приборов этого вида.

Таким недостатком является сильная зауженность входных точек. Зауженное сечение входной точки, в свою очередь, увеличивает гидросопротивление.

Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE пригодны для установки в системах «теплый пол», но при этом требуется специальная схема подключения. Помимо описанных выше конструкций, на рынке представлены трехходовые термостатические клапаны. Эти приборы нередко путают между собой, но все же они являются совершенно разными. Термостатические модели имеют термостат с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся находятся открытыми, и их сечение не изменяется. При выборе такой конструкции нужно проверить, нет ли зауженности в точке 2, иначе гидравлическое сопротивление приведет к сложностям в работе устройства. Возможно, для минимизации проблемы придется установить смесительный клапан в альтернативное кольцо.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

• В смесительных узлах систем типа «теплый пол».
• Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
• Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

Трехходовые клапаны для котлов отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

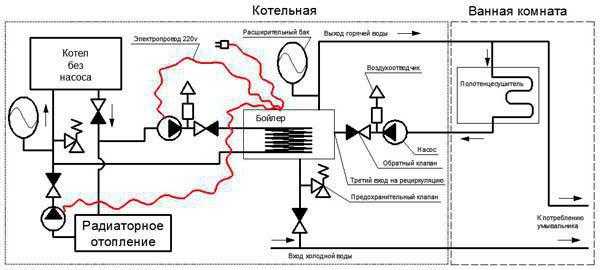

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов. В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Заключение

Простейшая запорная арматура – трехходовые смесительные клапаны – важный элемент инженерных коммуникаций. Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Клапан 3 х ходовой смесительный esbeция инструкция. Esbe

Клапан VRG131 — представляет собой трёхходовой смесительный клапан, предназначенный для работы в горячем водоснабжении. Он изготовлен из специального латунного сплава, который обеспечивает длительное использование без какого-либо дополнительного вмешательства по вопросам ремонта. Если же всё-таки произошли какие-либо несущественные неполадки, то в комплекте имеются дополнительные детали для основных компонентов. Если же система находится под давлением, и нужно уплотнить вал, то нет необходимости в сливе системы или же демонтажа клапана. Нужно просто установить дополнительную прокладку.

Установка и разборка клапана очень проста и не вызывает никаких трудностей. Это связано с тем, что сама по себе конструкция узкая и компактная, поэтому существует лёгкий доступ различного инструмента.

Все модели EBSE имеют ограничительную рукоятку, которая позволяет клапану принимать различные положения при монтаже. Клапан регулирующий esbe модели 131 имеет автоматическое управление с максимально точной установкой, но если Вы не приветствуете автоматическую установку, то модели 3-х ходовой клапан esbe VRG131 производятся также и с ручной установкой. При этом точность установки с электроприводами EBSE не ухудшится. Небольшой совет: для выполнения более сложных функций используйте контроллеры серии 90.

Клапан ESBE VRG131 характеризуется низкой утечкой и длительным использованием. Температура рабочей среды варьируется от — 10 до + 110 градусов. Рабочее давление — PN10.

Существует несколько типов клапанов VRG 131. Они отличаются всего лишь некоторыми основными показателями, такими как напряжение, соединение и вес. Чем больше цифра стоит в конце наименования модели, тем больше каждый показатель. Минимальные значения: напряжение — 2,5кВ, соединение — 15 мм, вес — 0,43 кг, а максимальные — 40кВ, 50мм, 2,05 кг соответственно.

С этим клапаном применяются следующие приводы esbe:

Технические характеристики esbe vrg131
Класс давления	PN 10
Температура теплоносителя	max. (постоянно)+110 С max. (временно)+130 С min. -10 C
Крутящий момент (при номинальном давлении)
Утечка через закрытый клапан, % от потока	смесительный отводной
Рабочее давление	1 МПа (10 бар)
Макс. дифференциальное подение давления	смесительный 100 кПа (1 бар) отводной 200 кПа (2 бар)
Давление блокировки	200 кПа (2 бар)
Диапазон регулирования, Kv/Kv мин, А-АВ	100
Дифференциальное давление	100 кПа (1 бар)
Корпус клапана и золотник	Латунь DZR, CW 602N
Шток и втулка	PPS композит
Уплотнительные прокладки	EPDM
Подсоединения	внутренняя резьба, ISO 7/1 наружная резьба, ISO 228/1

Номенклатура и технические характеристики:

Артикул №	DN	Kvs	Присоед-ие	Mass, кг	Замена
11600100	esbe vrg 131-15	0.4	Rp 1/2	0.40
11600200	15	0.63	Rp 1/2	0.40	3 MG 15-0.6
11600300	15	1	Rp 1/2	0.40	3 MG 15-1.0
11600400	15	1.6	Rp 1/2	0.40	3 MG 15-1.6
11600500	15	2.5	Rp 1/2	0.40	3 MG 15-2.5
11600600	15	4	Rp 1/2	0.40
11600700	esbe vrg 131-20	2.5	Rp 3/4	0.43
11600800	20	4	Rp 3/4	0.43	3 MG 20-4
11600900	20	6.3	Rp 3/4	0.43	3 MG 20-6.3
11601000	esbe vrg 131-25	6.3	Rp 1	0.70	3 MG 25-8
11601100	25	10	Rp 1	0.70	3 MG 25-12
11601200	esbe vrg 131-32	16	Rp 1 1/4	0.95	3 MG 32-18
11603400	esbe vrg 131-40	25	Rp 1 1/2	1.68	3 G 40-28
11603600	esbe vrg 131-50	40	Rp 2	2.30	3 G 50-44

Трёхходовой клапан в системе водоснабжения или отопления отвечает за смешение или разделение жидкостей разной температуры, а также – за получение на выходе жидкости требуемой температуры (регулировка температуры теплоносителя применяя сервопривод) .

Особенности конструкции

Корпус устройства содержит два входных и одно выходное отверстие для поступления жидкостей и регулирующий элемент, который может быть разной конструкции (к примеру поворотный шар или ходовой шток), также место под сервопривод.

Обычно, вентиль не предназначен для того, чтобы полностью перекрыть выходной поток жидкости, а способен только контролировать пропорции смешивания жидкостей и температуру в системе. Инструкция не предполагает, но функционально, перекрыть подачу жидкости вполне возможно.

Трёхходовой вентиль определённой разновидности, который выполняет разделительные функции, может иметь поворотный сервопривод перенаправлять поток на разные трубы (тогда он называется «запорным»).

В этом случае, постепенного или плавного смешения жидкостей с контролем температуры не происходит, а сам поворотный механизм состоит из шара (как шаровый кран Бугатти).

Есть несколько его разновидностей, сообразно типу приводного механизма, выполняющих одинаковые функции:

• Гидравлический поворотный привод ;
• Пневматический привод;
• Электрический сервопривод .

Так, трехходовой вентиль Esbe имея сервопривод, будет предпо

tehnashop.ru

клапан трехходовой: инструкция. Монтаж и регулировка трехходового клапана Esbe

Достаточно большой популярностью сегодня пользуется продукция компании Esbe. Клапан трехходовой не является исключением. Он представляет собой один из множества элементов, которые входят в систему жизнеобеспечения домов жилого назначения.

Необходимость использования

Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.

Конструктивные особенности

В широком ассортименте сегодня можно найти продукцию компании Esbe. Клапан трехходовой не является исключением. Этот элемент обладает регулирующей составляющей, в качестве которой выступает шар или шток. Последний передвигается вертикально, а вот что касается шара, то его движение происходит вокруг своей оси. По той причине, что движения регулирующего элемента не позволяют перекрыть поток жидкости, происходит распределение и смешивания. Самые обычные и простые модели представляют собой краны.

Основной плюс

В качестве главного их преимущества выступает низкая стоимость и простота. Однако если вам необходима регулировка трехходового клапана Esbe, то стоит исключить приобретение простых устройств, так как они обладают главным недостатком, выраженным в отсутствие возможности производить стабилизацию температурного режима на выходе.

Проведение монтажных работ

Почти все описываемые клапаны, которые представлены на рынке, подключаются на основе одной схемы. Наиболее часто краны-смесители используются в системах водоснабжения. В качестве главной их цели выступает снижение риска возникновения обратного потока. Между потоками холодной и горячей воды неизбежно будет возникать перепад давления. Он может стать причиной возникновения обратного потока. Если же вы установите клапан, то с такой проблемой не столкнетесь. Если речь идет о системе отопления, то подобные устройства используются исключительно в трех направлениях, а именно для стабилизации температурного режима потока теплоносителя во входящем трубопроводе котельного оборудования, для снижения подачи воды с высокой температурой от обогревательного устройства на трубопровод, а также в условиях смесительных узлов систем по типу теплый пол.

Подключение в смесительном узле

Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее балансировочного клапана. Последний вариант считается более продуктивным, так как позволяет настроить поток.

Альтернативный вариант проведения монтажных работ

Монтаж трехходового клапана Esbe может быть произведен и по другой методике. Она не предполагает использования балансировочного крана. Насос подключается ко второй линии, в конечном итоге температура выходного и входного потоков уравнивается. Кран с термостатом находится в системах с одним контуром. Максимально простой пример подобных систем — это теплые полы в маленьких комнатах. В данном случае не всегда оправданно создание смесительного узла с большими габаритами. Лучше всего будет произвести подключение системы теплого пола с помощью одного контура. Если вы задумались о том, как подключить трехходовой клапан Esbe с электроприводом, то его можно расположить на обратке, по которой курсирует остывшая вода. При этом термостат приведет к движению запорной арматуры, сечение будет увеличено, а поток окажется открыт. Как только труба будет нагрета, термодатчик определит это и уменьшит поток.

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять. Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов. Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Особенности регулировки

Приобретая продукцию компании Esbe — трехходовой клапан, инструкция по установке и регулировке которого представлена в статье, — вы должны помнить о том, что с помощью данного устройства удается добиться подмешивания остывшей воды из обратки в подачу. Для качественного регулирования самостоятельно в систему устанавливается не только трехходовой, но и четырехходовой клапан, который должен присутствовать в системе отопления. Его располагают непосредственно перед контуром теплого пола. Рукоятка позволяет открывать байпас, при этом циркуляционные насосы и оборудование затягивают остывший теплоноситель из обратки, где она смешивается с горячей водой. Для того чтобы регулировка была произведена максимально эффективно, следует разобраться, что происходит при определенных положениях ручки. Последнюю можно установить в положение перекрытия байпаса, при этом горячий теплоноситель будет поступать в трубу системы отопления теплого пола. Что касается режима, при котором подача перекрывается, вода поступает в бак и курсирует по малому кругу. Третье положение позволяет подпитывать подачу из системы обратки, не перекрывая полноценного цикла прохождения воды по всему контуру.

Заключение

Специалисты в последнее время все чаще рекомендуют приобретать товары марки Esbe. Трехходовой клапан, инструкция, электросхема которого представлены в статье, как раз является тому примером. Он может выступить незаменимым элементом системы отопления и частью котельного оборудования, однако важно правильно подобрать модель и произвести установку, соблюдая технологию.

fb.ru

кран ЭСБЕ для теплого пола, разновидности, преимущества

Несмотря на простую конструкцию, трехходовой клапан esbe относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Приспособления данного типа представлены в продаже в нескольких разновидностях.

Содержание:

Общая информация

Трехходовым клапаном называют устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснять популярно, после включения в состав отопительной системы прибор будет выполнять функцию хорошо известного крана-смесителя, задача которого заключается в переключении или смешивании потоков.

Благодаря трехходовому клапану эсбе достигаются следующие результаты:

1. Перенаправление потоков из разных сетей.
2. Рабочая жидкость приводится к необходимому температурному показателю при помощи смешивания холодной и горячей жидкости.
3. Динамическое перенаправление дает возможность получить струю стабильной температуры.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

• Гидроприводные.
• Электроприводные.
• Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.

Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением. Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего числа имеющихся в продаже трехходовых устройств применяется одна схема подключения. Для примера можно рассмотреть установку трехходового крана esbe. Лучше начать с водопроводной системы, где смесительные краны встречаются чаще всего. Клапаны в этом случае препятствуют образованию обратного потока. Дело в том, что холодный и горячий потоки обладают различным давлением, что провоцирует перепады. В результате этого может возникать обратный поток. Системы с клапанами ESBE полностью безопасны в этом отношении.

В отопительных системах приборами данного типа могут оснащаться всего три участка:

• Смесители системы «теплый пол».
• Входящая в котел труба. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
• Выходящая труба, для уменьшения подачи нагретого теплоносителя.

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.

 Для выхода из такого положения обычно применяется два варианта действий:

1. Заужается вторая линия.
2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.

С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «Какой трехходовой клапан для твердотопливного котла лучше выбрать, принцип работы и устройство»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже 50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне 75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.

Похожие статьи

lux-standart.ru

Клапан трехходовой для отопления

Трехходовой клапан – это специальный фитинг, предназначенный для смешения или разделения жидкостей.

Оборудование такого типа широко применяется в системах водоснабжения и отопления. Более того, которые трубопроводы отопления без трехходовых кранов и вовсе невозможно эксплуатировать в полной мере.

Латунный трехходовой клапан

Что же они собой являют и какие задачи выполнят? Сейчас узнаем.

Cодержание статьи

Назначение и особенности

Рассматривая стандартный двухходовый клапан или кран, мы видим фитинг, соединяющий две трубы. Краном или клапаном его называют по причине наличия возможности в любой момент это соединение перекрыть, за счет вращения или смещения всего одного элемента.

Достаточно повернуть ручку, и дело сделано. Двухходовые модели кранов встречаются на каждом более-менее протяжном трубопроводе. Трехходовой клапан – имеет несколько иные задачи, хотя во многом их предназначения схожи.

Трехходовой клапан управляет не одним, а сразу двумя потоками. Он может смешивать их, контролировать температуру, разделять, перенаправлять и т.д.

Самый популярный и часто встречаемый образец – трехходовой клапан Esbe для отопления, иногда его еще называют балансировочным, смесительным, регулирующим или термостатическим.

Конструкция

Клапан такого типа имеет довольно тривиальную конструкцию. Он состоит из:

1. Корпуса.
2. Запорного элемента.
3. Уплотнителей.
4. Ручки переключателя.
5. Автоматики, датчиков и другой электроники (необязательно).

Прежде чем купить такой клапан нужно определиться с его свойствами и конструкцией. Чем надежнее конструкция, тем дольше он вам прослужит. А для системы отопления, функционирующей на постоянной основе, надежность конструкции и долговечность – ключевой момент.

Конструкция клапана в разрезе

Корпус клапана делается из стали или латуни. Латунь предпочтительнее, так как имеет лучшие характеристики и в общем, намного долговечнее стали, особенно в сантехнической сфере.

Трехходовой клапан на системе отопления предназначенный для подключения котла или любого другого отопительного инструмента имеет два входа и один выход. Входы принимают воду с разных труб, а выход подает ее дальше.

Запорным элементом в клапане выступает шаровый механизм, задвижка с седелками или золотник. С его помощью осуществляется регулировка и смешение потока из двух веток в одну, таким образом перенаправляя носитель так, как нам того требуется.

Дабы избежать протеканий и улучшить качество трехходовых отопительных клапанов все элементы внутри корпуса оборудуют уплотнителями, преимущественно резиновыми. Уплотнители наклеивают на любое уязвимое или потенциально уязвимое место.

Ручка переключателя может быть обычным механизмом, с двумя крайними рабочими позициями, а может и являть собой полноценный вентиль, не только механический, но и с электроникой. Переключатель позволяет настроить работу клапана так, как нам необходимо.

Что же до последнего пункта, то он вовсе необязателен. Современные образцы оборудуют большим количеством электроники. Используют: электронные приводы, соленоидные переключатели, электромагнитные конструкции, датчики, системы автоматического или дистанционного контроля. Вся эта начинка предназначена для улучшения функциональности клапана и всей системы в общем, однако ставят ее не на каждый образец.

Принцип действия и применение

Поговорим о том, как же следует использовать краны или клапаны для улучшения производительности твердотопливного котла.

Для примера возьмем стандартную отопительную систему в частном доме, работающую за счет твердотопливного котла средней мощности.

Система отопления функционирует с помощью котла, нагревающего воду и подающего ее в трубы. По трубам вода растекается, подается на радиаторы, теплый пол и т.д.

Распределение жидкости

Подающая труба с только что нагретым носителем называется трубой подачи. Вода проходит по трубе подачи полный цикл и по трубопроводу возвращается по трубам обратки или обратной подачи к котлу с другой стороны.

После прохождения всей отопительной ветки носитель отдает часть своего тепла трубам, радиаторам и другими отопительным приборам. В нагревательной камере твердотопливного котла регистрируется снижение температуры, снова запускается процесс обогрева и все происходит по новой.

Каждый цикл заканчивающийся запуском котла – это потраченные ресурсы. Если мы говорим про использование котла твердотопливного, то еще и время, затраченное на поддержку в нем нужной температуры.

Очевидно, что количество запусков в целях экономии хотелось бы сократить. Вот где нам и пригодятся трехходовые клапаны.

Эти умные фитинги внедряют в ветки отопления, сводя трубы подачи и обратки в одном месте. В образуемом узле происходит так называемое смешение, то есть подогретая жидкость подмешивается к жидкости из труб обратки, поднимает ее температуру до нужного уровня и подает дальше в систему.

Само использование твердотопливного или обычного котла в таком случае сводится к регулярному, но менее частому и более экономному подогреву жидкости и подаче ее на клапан.

Подключение клапана к трубе подачи и обратки

В чем преимущества такого подхода? В уменьшении количества затраченных ресурсов. Не факт что на обратной подаче вода сильно снизила температуру, не факт что ее полноценный обогрев вообще нужен. Если смешать в клапанном узле, то можно избежать лишних затрат ресурсов, повысив общую эффективность и производительность схемы отопления.

Доказано, что правильно установленный и настроенный трехходовой фитинг снижает количество затраченных на отопление ресурсов на 20-30%. А если он еще и автоматический, то экономия может доходить до 50% и больше.

Преимущества автоматики

В магазине перед вами наверняка встанет вопрос, стоит ли купить продвинутый автоматический клапан, или обойтись его более дешевыми аналогами.

Решать, конечно, вам, мы только отметим, что чем лучше работает автоматика, тем больше вы сэкономите. Качественные автоматические клапаны имеют датчики контроля температуры в корпусе, их можно настроить так, чтобы устройство смешивало воду так, как вам того хочется, а если температура все еще недостаточна, то запускало котел в усиленном режиме.

Клапан с автоматикой

Наличие датчиков и автоматики также избавляет вас от необходимости время от времени диагностировать работу устройства. Исключения составят поломки, но от них, к сожалению, никуда не денешься. Любая техника ломается, а чем больше в ней сложных деталей, тем больше вероятности образования поломки.

Советуем вам перед тем как купить устройство, оценить все его свойства, конструкцию и функции. Убедитесь в том, что его функционал вас полностью удовлетворяет и, что очень важно, не делает ничего лишнего. Переплачивать за лишние возможности – не лучший способ экономии.

Старайтесь покупать только клапаны качественные, от продвинутых производителей. При покупке стоит обратить внимание на клапаны Danfoss, Stad, Cimberio и т.д. Стоит она на порядок дешевле китайских аналогов, зато прослужит вам дольше и проблем от нее не будет.

Выбор клапана для отопления (видео)

Расценки

Что же до конкретных расценок, то есть зависимость от множества факторов. Учитывается используемый материал, количество технологий, имя производителя, назначение клапана и т.д. Качественный ручной образец с простейшим распределителем стоит от 10 до 20-25 долларов.

Другое дело, модели автоматические. Чем больше на них датчиков, систем внутреннего контроля и прочих подобных примочек, тем дороже они стоят. Простейшая автоматика обходится в 30-50 долларов, а если брать действительно качественную и продвинутую модель, то ее реально купить по цене от 60 долларов за единицу.

Учтите также, что продвинутые автоматические клапаны следует сочетать с котлом, имеющим соответствующий функционал, как-то возможность принимать данные с удаленных датчиков и т.д. Только в такой связке реально добиться от схемы отопления максимальной эффективности вместе с удивительной экономией.

Другие похожие статьи по теме:

trubypro.ru

Кран трехходовой: принцип работы и виды

За регулирование температуры теплоносителя в отопительных системах отвечает автоматика котла. Однако на практике встречаются схемы отопления с несколькими контурами, в каждом из которых требуется вода с определенной температурой. Чтобы это стало возможным, в систему внедряют кран трехходовой. Принцип работы этого устройства основан на разделении жидкостей с разной степенью нагрева.

Конструкция трехходового крана

Внешне это приспособление выглядит, как обычный тройник из латуни или бронзы с установленным на верхней его грани вентилем. Он жестко соединен с регулировочным сектором – сферической пластинкой из металла, которая и смешивает два потока жидкости. Смесительный тройник имеет два входных патрубка для горячей и холодной воды, и один выход – для подачи смешанного теплоносителя.

Показатель, согласно которому выделяется группа, к которой принадлежит кран трехходовой, – принцип работы. Он основан на изменении положения вентиля, вместе с которым изменяется и положение регулировочного сектора. Кран в разной степени перекрывает два потока жидкости.

Изменением количества горячей и холодной воды, которая поступает в основную систему, и осуществляется регулирование температуры теплоносителя. В зависимости от типа управления, выделяют:

• ручной;
• электрический;
• термостатический кран трехходовой.

Принцип работы каждого устройства имеет принципиальные отличия.

Ручные трехходовые краны

Ручные краны имеют специальные поворотные ручки – барашки, — которыми и осуществляется управление потоками теплоносителя. Установив вентиль в определенное положение, удается изменить количество нагретой и холодной воды, которая поступает в систему.

Неравномерное и продолжительное прогревание радиаторов, расположенных на значительном удалении от котла, – основной недостаток, коим обладает ручной кран трехходовой. Принцип работы этого устройства не позволяет постоянно варьировать количество поступающей жидкости с разной степени нагрева.

Электрические трехходовые краны

Главным отличием кранов названного типа является наличием сервопривода и электронного блока управления, с помощью которых и осуществляется регулирование температуры теплоносителя. Основное преимущество устройства заключается в способности поддерживать заданную степень нагрева жидкости в автоматическом режиме.

Сервоприводом может быть оснащен любой трехходовой кран. Принцип работы таких устройств основывается на взаимодействии управляющего блока и электродвигателя. Блок измеряет температуру среды на выходе и подает команды движителю. Тот, меняя свое положение, регулирует количество теплой и холодной жидкости, поступающей в систему.

Термостатические трехходовые краны

В конструкции представленного крана имеется терморегулятор – газ или специальная жидкость. Она помещена в отведенную для этого полость внутри клапана и реагирует даже на незначительные изменения нагрева текущей среды.

При повышении температуры жидкость или газ расширяется и толкает специальный поршень, который перекрывает доступ к горячей воде.

Принцип работы трехходового клапана с терморегулятором требует точной его настройки перед внедрением в систему. Для этого устанавливают предельные значения температур, тем самым регулируя степень нагрева теплоносителя. Главное преимущество устройства – абсолютная автономность.

Разделительный трехходовой кран

Описанное выше оборудование предназначено для смешивания жидкостей различной температуры. Принцип работы трехходового клапана разделительного типа имеет несколько серьезных отличий. Как ясно из названия, он используется для отделения одного потока воды от другого. В отличие от смесителей, в разделительном кране имеется только один входной патрубок и два выходных, которые расположены на одной оси.

В этих устройствах регулировочный сектор с изменением температуры основной жидкости перекрывает отверстия выходных патрубков. Такое оборудование чаще всего используют для переключения потока жидкости из одной системы трубопровода в другую, что позволяет регулировать количество воды одновременно в различных контурах отопления и в других конструкциях.

Особенности выбора устройств

Первое, на что необходимо обратить внимание, выбирая трехходовой клапан, – принцип работы устройства. Конструкции с ручным управлением подойдут для бюджетных отопительных систем, например, для дачного дома, где вы бываете один раз в сезон.

Электрические устройства можно использовать в отопительных контурах зданий, предназначенных для постоянного проживания. Если же вы делаете ставку на простоту эксплуатации и надежность, то лучше выбирайте краны с терморегулятором.

Для систем с высокой температурой теплоносителя не рекомендуется приобретать трехходовой кран, принцип работы которого основан на расширении жидкости или газа – они быстро выйдут из строя. В такие конструкции должна устанавливаться специальная арматура.

Важно, чтобы диаметр трубопроводом совпадал с диаметрами входных и выходных патрубков крана. Только в этом случае не пострадает пропускная способность контура, а монтаж будет выполнен без дополнительных элементов.

Особой популярностью как у наших соотечественников, так и во всем мире, пользуется трехходовой кран Esbe, принцип работы которого основан на расширении терморегуляционной жидкости. Такие устройства отличаются высокой надежностью и точностью, подходят для большинства отопительных систем.

Ответственно подходите к выбору трехходовых клапанов для сложных схем отопления. Иначе вы рискуете получить малоэффективную систему, которая не будет справляться со своими обязанностями.

autogear.ru
