Содержание

Сколько стоит газовая пушка — ценовой рейтинг различных производителей

Как быстро обогреть дачу или загородный дом? Наверное, мало кто из владельцев загородной недвижимости не задавался этим вопросом, особенно в процессе ее строительства или ремонта. Многие для этого сооружают каменные дровяные печи, устанавливают котлы, работающие на различных видах топлива, и делают электрические отопительные системы. Все эти методы хороши, но не лишены определенных недостатков.

С конца прошлого века некоторые наиболее опытные домовладельцы для быстрого и безопасного нагрева своих домов или как дополнение к существующей системе отопления, стали использовать тепловые пушки, которые преобразуют разные виды топлива в тепловую энергию. Сегодня, наиболее популярными, среди частных застройщиков, стали газовые теплогенераторы. Тепловая пушка для дома газовая, стала неплохой альтернативой дорогостоящим котлам и достаточно сложным в возведении печам и каминам.

Среди всего многообразия представленных на российском рынке газовых теплогенераторов, выбрать что-то толковое и недорогое, достаточно сложно, и даже у специалиста голова «пойдет кругом». Подбирать для отопления дома такой аппарат, только задавая вопрос, сколько стоит газовая пушка, не очень то и верно. Чтобы сделать выбор этого, весьма полезного, прибора более простым и оправданным, был составлен рейтинг популярных у газовых тепловых пушек.

Газовые теплогенераторы ballu

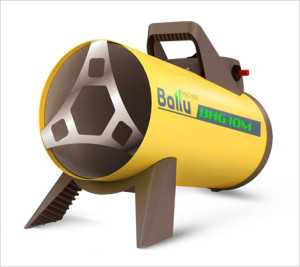

Ballu BGH-10 – это достаточно мощный тепловентилятор, работающий на газе пропан-бутан. Прибор рассчитан на быстрый локальный нагрев жилых и бытовых помещений, направленным разогретым воздушным потоком. Мощность этого аппарата 9,2 кВт. Устройство оснащено осевым вентилятором, производительность которого 300 м3/час. Питание вентилятора осуществляется от бытовой электросети 220В. Расход газа составляет 0,7 кг/час.
Этот климатический прибор оснащен многоуровневой системой защиты, которая прекращает подачу газа при окончании запаса топлива, перерывах в работе или внезапном исчезновении пламени. Кроме того, производитель оснастил этот теплогенератор удобным пьезоподжигом, армированным газовым шлангом с установленным на нем редуктором.

Корпус Ballu BGH-10 выполнен из стали с антикоррозийным покрытием, что делает его незаменимым для использования в условиях повышенной влажности. Камера сгорания топлива выполнена из оцинкованной стали. Вес модели составляет 6,3 кг.
Средняя стоимость в розничных магазинах России – 165 у.е.
Газовая тепловая пушка Ballu BGH-40. Эта модель мало чем отличается от предыдущей. Отличия составляют: повышенный КПД, который приближен к 100%, мощность прибора, составляющая 36,7 кВт, расход сжиженного газа Ballu BGH – 40 составляет 2,2 кг/час.
Кроме того, в этой модели тепловой пушки установлен более мощный осевой вентилятор, производительность которого 1000 м3/час, магнитный клапан, выполненный из жаропрочной стали, который предотвращает воспламенение газа во внутренне части горелки, при его низком давлении.

Автоматика этого прибора укомплектована защитной термопарой и биметаллическим предохранителем. Вес устройства составляет 7,8 кг, а стоимость, в отечественных специализированных розничных магазинах, варьируется от 250 у.е. до 310 у.е.
Ballu BGH-85 – это наиболее мощная тепловая газовая пушка прямого нагрева, из всей представленной производителем линейки, которая прекрасно подойдет для нагрева воздуха в достаточно больших производственных и жилых помещениях. Максимальная мощность прибора 73,4 кВт, а производительность вентилятора 2300 м3/час.
В этой тепловой пушке собраны все инновационные решения, которыми славится климатическая техника этого бренда. Это и качественный корпус из металла с полимерным покрытием и оцинкованной камерой сгорания, и многоуровневая система защиты, и новейшая автоматика, которая при падении давления газа и при отсутствии напряжения в сети прекращает подачу топлива.

Расход газа при максимальном режиме работы 4,4 л/ч. Вес устройства 13,5 кг. Стоимость его в отечественных розничных магазинах, варьируется от 480 у.е. до 550 у.е.

По мнению специалистов, Ballu BGH–85 является лучшим прибором, выпущенным под этой торговой маркой.

к оглавлению ↑

Газовые теплогенераторы Master

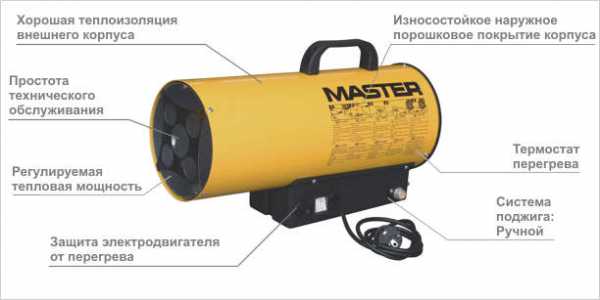

Газовая тепловая пушка Master BLP 17 m является прекрасным альтернативным источником тепла, для жилых и производственных помещений, гаражей и строительных бытовок, теплиц и оранжерей, при условии хорошей вентиляции. Особенностью этой модели является внедрение в ее производство современных разработок, которые позволили снизить потребление газа до 1,17 кг/ч, обеспечивая его полное сгорание. Тепловая мощность прибора 16 кВт, а производительность 300 м3/час.
Master BLP 17 m выполнен в антивандальном, защищенном от коррозии корпусе, оснащенном в его верхней части, удобной ручкой для транспортировки. Кроме того, Master BLP 17 m оснащена ручным управлением с пьезоподжигом и термостатом, предотвращающим ее перегрев. Автоматика перекрывает поступление газа в горелку при отсутствии электричества или низком давлении топлива. Master BLP 17 m – это качественная тепловая пушка итальянского производства.

Вес прибора, заявленный производителем — 6 кг, а средняя стоимость – 162 у.е.
Газовый теплогенератор Master BLP 53 Е – это достаточно мощный прибор, оснащенный ручной регулировкой тепловой мощности и термостатом, защищающим ее от перегрева. Его максимальная мощность 46 кВт, а производительность 1450 м3/час. Расход топлива в максимальном режиме обогрева – 3,78 кг/час.
К особенностям этой модели можно отнести: жарозащищенный электродвигатель вентилятора, возможность подключения внешнего термодатчика, наличие специального переходника, позволяющего подключать к этому теплогенератору двух баллонов сжиженного газа одновременно, а также теплоизолированный корпус, не нагревающийся при работе пушки. Кроме того, Master BLP 53 Е комплектуется газовым шлангом и редуктором.

Вес прибора 12,5 кг. Его стоимость в различных магазинах климатической техники варьируется от 530 до 570 у.е.
Газовая пушка Master BLP/N 80 предназначена для быстрого обогрева действительно больших помещений, от централизованной системы газоснабжения, благодаря автоматизированной горелке. Монтируется эта техника в подвешенном состоянии по направлению к отапливаемому помещению. Тепловая максимальная мощность теплогенератора 80 кВт, при расходе газа 5,82 кг/час, а производительность вентилятора – 5000 м3/час.
К особенностям Master BLP/N 80 можно отнести, прежде всего, возможность работы в полностью автоматизированном режиме. За это отвечает электронный блок управления, термореле, датчик контроля пламени. Кроме того, к этой технике можно подключить внешний таймер и гигрометр, разъемы для которых находятся в блоке автоматики.

Вес этого климатического аппарата составляет 58 кг. Средняя стоимость, в розничной сети специализированных магазинов находится в пределах 1145 у.е.

По единогласному мнению специалистов, пушка Master BLP17 m является лучшим устройством для обогрева дома, выпущенным под этой торговой маркой.

к оглавлению ↑

Газовые теплогенераторы Fubag

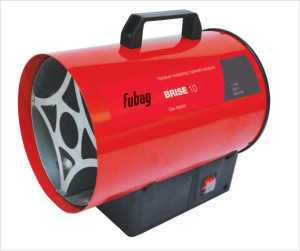

Газовая пушка Fubag Brise 10 – это компактное и недорогое устройство прямого нагрева, предназначенное для обогрева небольших жилых помещений, мастерских, гаражей с хорошей вентиляцией. Мощность этой модели 10 кВт, при расходе газа 0,78 кг/час, а это достаточно для обогрева помещения, площадью 75-100 м2. Производительность данного аппарата – 300 м3/час.

Этот теплогенератор оснащен термостатом, биметаллической термопарой, для контроля над температурой, электромагнитным клапаном, для отсечения подачи топлива при падении давления газа в системе и датчиком контроля пламени. Основными преимуществами этого устройства является: высокий КПД, который приближается к 100%, камера сгорания газа, выполненная из жаростойкой нержавеющей стали и возможность ручной регулировки мощности аппарата.
Вес прибора составляет 5 кг, а средняя стоимость в российских специализированных магазинах не превышает 90 у.е.
Тепловая газовая пушкаFubag Brise 15 является наиболее популярной и экономичной моделью из всего ассортимента климатической техники этой немецкой компании. При расходе сжиженного пропана в 1,2 кг/час, это устройство поднимет температуру воздуха практически в любом помещении, площадью до 150 м2. Главным требованием к работе этой модели является наличие в отапливаемом помещении хорошей вентиляции, так как это тепловая пушка прямого нагрева.

Тепловая мощность этого прибора 16 кВт. Поток воздуха, создаваемый высокоэффективным осевым вентилятором 500 м3/час. Корпус Fubag Brise 15, выполнен из качественной стали с антикоррозийным покрытием, поэтому этот аппарат можно использовать во влажных помещениях. Камера сгорания устройства изготовлена из жаропрочной нержавеющей стали. Теплогенератор Fubag Brise 15 оснащен современной системой защиты и автоматической системой контроля пламени.
Вес прибора составляет 4,5 кг, а стоимость в некоторых магазинах России находится в пределах 100 у.е.
Теплогенератор Fubag Brise 30 М – это достаточно небольшое переносное устройство, которое в качестве топлива использует сжиженный пропан. Прибор прекрасно справляется с отоплением сравнительно небольших помещений, бытового и технического назначения, в том числе офисных помещений, мастерских и гаражей.

Fubag Brise 30 М мало чем отличается от предыдущих моделей тепловых пушек, кроме мощности, которая составляет 31,2 кВт, чего достаточно для обогрева 300 м2 площади. В этой модели производительность вентилятора равна 750 м3/час. Расход газа, при максимальном режиме обогрева составляет 2,46 кг/час, а при минимальном – 0,98 кг/час. К особенностям этой техники устройства можно отнести ее оснащение высокотехнологичным оборудованием для обеспечения безопасной работы. Кроме этого, корпус этого теплогенератора окрашен экологически чистой жароустойчивой краской, которая в своем составе не содержит свинец.
Вес прибора составляет 11,5 кг. Стоимость на отечественном рынке климатической техники варьируется от 130 до 160 у.е.

По мнению специалистов, пушка Fubag Brise 15 является наиболее подходящим устройством для обогрева дома, выпущенным под этим брендом.

к оглавлению ↑

Газовые теплогенераторы Кратон

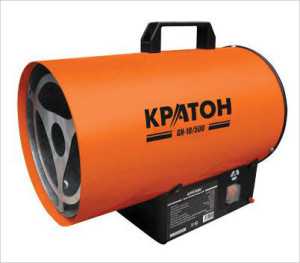

Газовая пушка Кратон GH-10/500 является небольшим переносным теплогенератором, с максимальной тепловой мощностью 10 кВт и производительностью 300 м3/ч, чего вполне достаточно для отопления небольших помещений с хорошей вентиляцией, площадью до 100 м2.
Основными особенностями этого прибора являются: Высокий КПД, близкий к 100%, полное сгорание пропана, простое механическое управление, возможность поддержания необходимой температуры в автоматическом режиме.
Эта модель тепловой пушки оснащена мультифункциональным контроллером, защитой от перегрева и выброса пламени, а также падения давления топлива. Средняя стоимость аппарата 70 у.е.
Кратон GH-15/500 представляет собой эффективный и недорогой теплогенератор, источником питания которого является сжиженный газ (пропан-бутан). Максимальная мощность аппарата составляет 15 кВт, а производительность вентилятора 500 м3/ч. Этого достаточно для обогрева технических помещений, складов, теплиц, гаражей и мастерских, площадью до 150 м2. Расход газа в максимальном режиме работы 1,4 кг/ч.
Оснащение устройства, его блок защиты и автоматика конструктивно практически не отличаются от предыдущей модели тепловой пушки. Вес прибора 6,9 кг, а средняя стоимость 75 у.е.
Тепловая пушка Кратон GH-30/1000 – это достаточно мощный теплогенератор, в качестве топлива использующий газ-пропан. Мощность его составляет 30 кВт, при расходе топлива 1.79 кг/час. Производительность вентилятора достигает 1000 м3/ч. Этих показателей достаточно для отопления технических и жилых помещений, площадью до 300 м2.
Кратон GH-30/1000 оснащена современным блоком автоматики, защиты от перегрева и контролем за пламенем. Комплектуется прибор резинотканевым газовым шлангом и редуктором. Вес устройства 13 кг. Стоимость аппарата варьируется в пределах 100 у.е.

По мнению пользователей интернета, и на основании отзывов, Кратон GH-30/1000 признан лучшим устройством для обогрева дома, из предложенных нами моделей этой торговой марки.

к оглавлению ↑

Газовые теплогенераторы Ресанта

Газовая пушка Ресанта ТГП 10000 применяется для обогрева производственных помещений, в сельском хозяйстве, для дополнительного отопления залов ожидания Ж/Д и аэропортов и т.д. Кроме того, эти устройства активно используются строителями для просушки стен и бетонных стяжек, что позволяет значительно сократить время строительства.
Мощность климатической техники Ресанта ТГП 10000 составляет 10 кВт, производительность – 300 м3/ч. Этого хватает для обогрева небольших помещений, площадью до 60 м2. Расход топлива в максимальном режиме составляет 0, 86 кг/час. Этот аппарат оснащен пьезоэлектрической системой поджига топлива, системой контроля пламени, за которую отвечает температурный датчик на газовом клапане.
Вес этого аппарата 5,82 кг. Стоимость прибора, в большинстве магазинов России, находится в пределах 95 у.е.

Теплогенератор Ресанта ТГП 30000 – это еще одна популярная модель Латвийских производителей. Это мощное устройство, работает на сжиженном газе пропан-бутан. Мощность тепловой пушки составляет 33 кВт, при максимальном расходе топлива 2,4 кг/час. Осевой вентилятор создает поток горячего воздуха с производительностью в 750 м3/час. Благодаря таким характеристикам, аппарат может эффективно обогреть технические и бытовые помещения с хорошей вентиляцией, площадью до 200 м2.
Эта модель оснащена защитой от перегрева, датчиком контроля пламени, и пьезоэлектрическим элементом для розжига прибора.
Вес теплогенератора 10 кг. Стоимость в специализированных магазинах России варьируется между отметками 250 и 280 у.е.
Ресанта ТГП 50000 – это достаточно мощное устройство, которое успешно применяется для обогрева сжиженным газом хорошо вентилируемых технических и бытовых помещений, складов, ангаров, площадью не более 450 м2. Максимальная тепловая мощность прибора 52 кВт, при расходе газа 3,6 кг/час.
Эта модель теплогенератора оснащена двойным металлическим кожухом, системой контроля пламени, датчиком автоматического отключения подачи газа при падении его давления, что обеспечивает безопасность при эксплуатации аппарата.
Вес устройства 9,2 кг. Стоимость этой модели тепловой пушки, варьируется в пределах 270 – 310 у.е.

Из представленных нами устройств, Ресанта ТГП 50000 является лучшим представителем этой торговой марки.

ventilationpro.ru

Как выбрать тепловую пушку для дома? | Домашние секреты

С приближением холодной поры люди начинают задумываться о том, как сделать жилище более теплым, ведь даже если при его благоустройстве были использованы хорошие утеплители и работает централизованное отопление, температура воздуха не всегда бывает достаточно комфортной. Для дополнительного обогрева комнат можно использовать различные обогревательные приборы, и к одним из самых быстрых и наиболее эффективных можно отнести тепловые пушки.

Конструкция тепловых пушек, как и принцип их работы, довольно проста – они состоят из корпуса, вентилятора и нагревательного элемента. Тепловой поток, быстро распространяющийся в помещении, создается вентилятором, который заставляет воздух перемещаться через нагревательный элемент и чем мощнее будет тепловая пушка стоимость которой определяется этим показателем, тем более эффективным будет обогрев помещения больших размеров. То есть, именно площадь будет определять мощность выбираемой тепловой пушки. Например, для помещения площадью 15 квадратных метров будет вполне достаточно обогревательного прибора, вырабатывающего 1,5 кВт, для помещения, площадь которого составляет 30 кв.м – 3 кВт – проще говоря, на обогрев одного квадрата уходит 100 Вт.

При выборе тепловой пушки для дома учтите, что они бывают разных типов: дизельными, газовыми, электрическими и так далее, кроме того, они бывают непрямого или прямого нагрева. При прямом нагреве тепловой пушки продукты горения поступают в воздух, а потому такие приборы не подходят для жилых помещений – обычно их используют на строительных площадках, в гаражах – в общем, или в открытом пространстве или же в нежилых, но хорошо вентилируемых помещениях. Кстати, тепловая пушка может выступать и в качестве основного обогревательного элемента и в этом случае лучше использовать не мобильную, а стационарную тепловую пушку – она, хоть и громоздкая, но зато более производительная и экономичная. При выборе тепловой пушки для дома обратите внимание на издаваемый ею шум при работе и подбирайте устройство с уровнем шума не больше 40 дБ и не забудьте внимательно осмотреть корпус устройства – он должен быть прочным.

Газовая тепловая пушка своими руками – самый экономный способ обогрева

Необходимость быстрого обогрева помещений чаще всего возникает у владельцев просторных производственных помещений, складов и гаражей, не подключенных к центральному отоплению.

Вспомогательный источник тепла может потребоваться и в период, когда температура в помещениях уже становится не комфортной для работы, а имеющаяся отопительная система еще не функционирует.

Тепловая пушка, работающая на газовом топливе, становится отличным вариантом устройства обогрева помещений наиболее экономным способом.

При наличии возможности подключения такой тепловой пушки к газовой магистрали, она становится стационарным устройством, Использование баллонного газа обеспечивает газовой тепловой пушке мобильность.

Тепловые пушки, подключенные к газовым баллонам, часто используют строители при необходимости проведения работ при определенной температуре. Для этого пространство, требующее обогрева, покрывается плотной пленкой, а затем с помощью тепловой пушки обеспечивают необходимое для работы тепло.

Использование такого способа обогрева позволяет продолжать строительные работы даже в морозную погоду. Тепловая пушка отлично просушит весной отсыревшие комнаты в подвалах, не позволит животным на фермах замерзнуть в холодную погоду.

Существуют тепловые пушки, использующие для работы и альтернативные источники энергии, но газ значительно дешевле, чем электричество и дизельное топливо, также часто применяемые в отопительных приборах.

Важно: в конструкцию тепловой пушки включен вентилятор, поэтому для её работы требуется наличие подключения к постоянному источнику электроэнергии.
Разновидности газовых тепловых пушек
Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо – газ.
Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.
В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.
Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны – быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.
В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.
В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.
Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.
Изготовление газовой тепловой пушки своими руками
В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.
Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,
Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.
Для создания газовой пушки потребуются следующие материалы:
труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
труба такой же длины, но диаметром 80 мм для камеры сгорания;
труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
газовая горелка, оснащеная пьезоподжигом;
любой осевой вентилятор, имеющий круглый фланец.

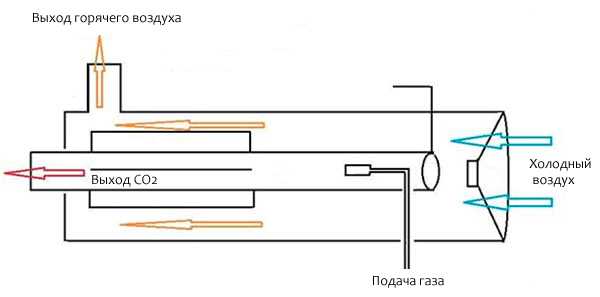

Принципиальная схему газовой тепловой пушки смотрите ниже.
Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:
С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

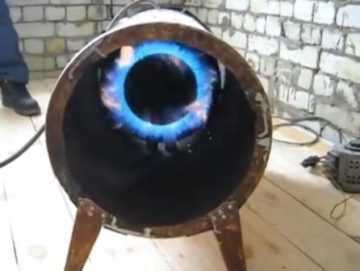

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.
Основные неисправности газовых тепловых пушек
Большинство неисправностей газовой пушки вполне можно устранить самостоятельно, без обращения в мастерскую. Чаще всего из строя выходят:
вентилятор;
пьезоэлемент;
горелка;
элементы защиты.
Обычно владельцы данных устройств сталкиваются с возникновением следующих проблем:
Невозможно зажечь газ. Так проявляется неисправность пьезоэлемента. Следует его очистить, а если эта процедура не помогла, то заменить деталь на новую.
Газ не поступает в камеру сгорания. Причина этой неисправности – засорение горелки. Проблема решается продуванием горелки мощной воздушной струей.
Появился запах газа. Обычно эта проблема связана с утечкой газа из шлангов. Требуется либо затягивание элементов крепежа, либо замена шлангов. Самым простым способом выявления мест утечки газа является использование мыльного раствора.
Увеличилось потребление газа – требуется замена редуктора.
При горении горелки в помещение не поступает теплый воздух – следует проверить исправность вентилятора. При наличии электропитания и исправности контактной группы требуется его замена.
Приобретение газовой тепловой пушки, оборудованной всеми необходимыми элементами безопасности, обойдется покупателю в солидную сумму. Такое приобретение оправдывает себя при постоянной необходимости обогрева больших площадей.
Поэтому многие изготавливают тепловые пушки, работающие на газовом топливе, самостоятельно. В этом случае следует помнить, что оставлять такие устройства работать без присмотра нельзя ни при каких обстоятельствах.
Как сделать газовую тепловую пушку непрямого нагрева своими руками узнайте из видео ниже:
holodine.net
Тепловая пушка на отработанном масле своими руками
Тепловые пушки – устройства вспомогательного характера, используемые для поддержания комфортного температурного режима в условиях производства ремонтных и строительных работ. Но применение их более обширно: аппараты используют и для бытовых нужд, причём в быту используют массу конструктивно интересных самоделок.
Мы расскажем, как должна быть собрана тепловая пушка на отработанном масле своими руками. В предложенной нами статье представлены наиболее популярные схемы, даны рекомендации по грамотному воплощению разработок. Приведены советы по безопасной и беспроблемной эксплуатации изготовленных агрегатов.
Содержание статьи:
Как работают теплопушки?
Обогревательные приборы, имеющие отношение к тепловым пушкам, технологически строятся по единому принципу. Конструкция таких установок обычно состоит из нагревающего модуля и вентилятора, установленных в едином корпусе.
Конструкция тепловой пушки, изготовленной в условиях промышленного производства. Компактный, безопасный, удобный аппарат, благодаря которому можно получить необходимое тепло за короткое время действия устройства
Распространённый конструктивный вариант – электрический. В этом случае в качестве нагревателя применяется электрический ТЭН. Однако существуют также тепловые пушки, где обогрев осуществляется за счёт иных источников тепла, например, горелок, сжигающих машинное масло.
На уровне бытового применения часто ассоциируются с обыкновенными . Но такая конструкция, как печка-буржуйка, существенно отличается от теплопушки, так как не предусматривает системы принудительного распределения нагретого воздуха.
Принцип действия обширной группы обогревателей, объединенных техническим термином “тепловая пушка”, рассмотрен в , посвященной устройству и разновидностям агрегата.
Самодельная печка-буржуйка с питанием жидким топливом, а именно – отработанным машинным маслом. Конструкция сомнительная в плане безопасности и не совсем удобная в применении. Но на основе таких сооружений умельцы делают тепловые пушки
Правда создающие технику домашние мастера умудряются приделывать к печкам вентиляционный модуль, добиваясь тем самым эффекта тепловой пушки. Рассмотрим популярную конструкцию с нагревом на отработанном масле, которую часто делают своими руками.
Отработка как недорогой вид топлива
Отработанное машинное (техническое) масло видится эффективным топливом для хозяйственно-бытовых установок обогрева. Этот вид энергоресурса позволяет экономить на потреблении электричества и одновременно получать требуемое количество тепла. Но с точки зрения экологии, сжигание отработанного масла приравнивается к химическим выбросам.
Отработанное машинное масло – идеальное топливо для самодельных бытовых печей и тепловых пушек. Обращение к такому виду топлива позволяет решать две задачи – экономить средства и утилизировать отработку
Однако на экологический момент никто не обращает внимания. Главное – получить дешёвое тепло. К тому же пушки на отработанном масле, изготовленные своими руками, зачастую представляют собой технологически опасное оборудование.
Есть немало примеров, когда выгорали сразу несколько частных гаражей по той причине, что кому-то из владельцев авто не хватало тепла, и он решил снять проблему самодельной пушкой на отработке.
Поэтому, принимая решение на изготовление подобной системы нагрева, следует с полным пониманием подойти к делу. Необходимо просчитать все конструктивные варианты, обезопасить личную собственность и собственность других людей.
Инструкция для реализации проекта
Схемотехника одной из популярных конструкций тепловой пушки, действующей на отработанном масле, предусматривает использование обычной стальной трубы D=219 мм в качестве корпуса.
Размера стенки трубы в 10 мм вполне достаточно для долгосрочной эксплуатации прибора. Кусок трубы длиной 780 мм с торцов закрывается стальными крышками.
Схема для сборки простой тепловой пушки своими руками: 1 – масляный бак; 2 – дозатор с трубкой; 3 – верхняя крышка; 4 – смотровое окно; 5 – бортик верхней крышки; 6 – люк для обслуживания; 7 – патрубок воздушный; 8 – чаша для масла; 9, 10, 11 – отверстия разного диаметра (3,5 – 5 мм)
Причём нижняя крышка заваривается наглухо, а верхняя увеличенная в диаметре до 226 мм, оснащается нижними бортиками и делается съёмной. На дне корпусной трубы устанавливается чаша для масла, сделанная из трубы D=133 мм и дополненная верхним бортиком.
Верхняя крышка корпуса пушки оснащается двумя отверстиями. Одно для смотрового окна, второе для патрубка подачи воздуха. Воздушный патрубок тепловой пушки изготавливают своими руками из металлической трубы D=89 мм.
Эта деталь конструкции, согласно схеме, пропускается с натягом через центральное отверстие верхней крышки корпуса и закрепляется на ней (обваривается).
Патрубок подачи воздуха фиксируют с таким расчётом, чтобы при установленной крышке расстояние между его дном и дном чаши для масла в корпусной трубе не превышало 50 мм.

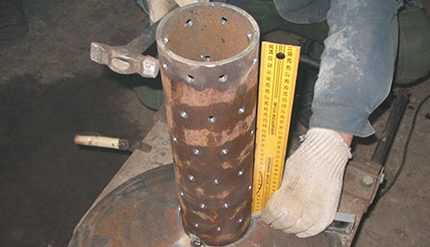

Вариант изготовления воздушного патрубка. Распределение и диаметр отверстий играют важную роль в работе этой детали конструкции тепловой пушки. Также имеет значение толщина металла, определяющая долговечность патрубка
Воздушный патрубок также дополняется маслопроводом – медной трубкой небольшого диаметра (6-10 мм), которая проходит внутри воздушного канала, в центральной его части. Свободная часть трубки, оставшаяся снаружи, соединяется с промежуточной ёмкостью – регулятором подачи отработанного масла.
На расстоянии 80-100 мм от верхней крышки на стенке корпусной трубы вырезается отверстие D=100 мм и вваривается отвод. Это патрубок, предназначенный для подключения дымохода. А с противоположной стороны корпуса, в нижней его части, делается люк диаметром 100-120 мм для обслуживания (поджига). Люк размещается на одном уровне с чашей для масла.

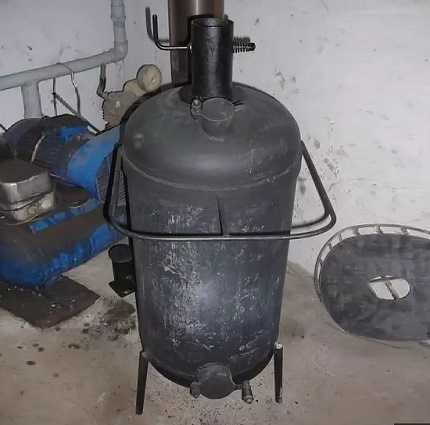

Вариант конечного продукта – тепловой пушки на отработанном масле. Однако разумнее делать верхнюю крышку съёмной, чем упрощается не только обслуживание системы, но также технический ремонт при необходимости
Для производства работ по изготовлению такой домашней пушки, функционирующей на отработке, достаточно иметь под руками сварочный аппарат, стандартный набор слесарных инструментов и трубный материал согласно размерам схемы.
Также потребуется стальной лист и металлический уголок для опорных ножек. Главным образом процесс состоит из сварки подготовленных деталей. Подготовка элементов конструкции не занимает много сил и времени.
Работа изготовленного нагревателя
Принцип действия самодельный печки-буржуйки на отработанном масле прост. Через медную трубку внутрь подаётся порция машинного масла. Топливом заполняют чашу в донной области трубы и поджигают содержимое через нижний люк.
Закрывают люк и наблюдают через смотровое окно. Дают разгореться до рабочей температуры, после чего включают постоянную дозированную (капельную) подачу отработки.

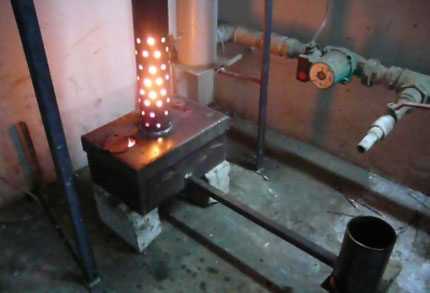

Подготовка самодельного устройства к запуску. Крышка с воздушным патрубком надевается на корпус печки, после чего останется только заправить систему маслом, поджечь жидкое топливо и отрегулировать капельную подачу отработки
Регуляцией капельной дозировки настраивают работу устройства так, чтобы не перегреть корпус. По мере нагрева печи будет нагреваться поступающее в дозирующую трубку масло. Изменится характеристика точки воспламенения топлива.
Понятно, что в таких условиях без автоматики добиться чёткой регулировки крайне сложно. Поэтому, если нет автоматики, масляную тепловую пушку нельзя оставлять без присмотра.
Разновидности схем на отработанном масле
С точки зрения конструктивных особенностей существуют две разновидности обогревателей, действующих на отработанном масле:
Прямого горения.
Изолированного горения.
Аналогичные признаки лежат в основе деления на подгруппы . Конструкции прямого горения отличаются более выраженной эффективностью, но при работе вместе с теплом выбрасывают продукты горения, вредные для здоровья.

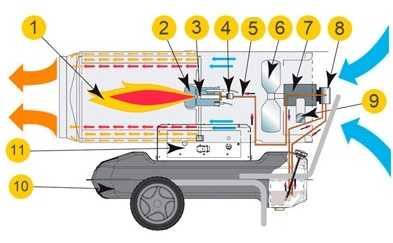

Схема установки прямого горения для промышленного изготовления: 1 – камера сгорания; 2 – масляная горелка; 3 – сопло горелки; 4 – клапан с электроприводом; 5 – трубка подачи; 6 – вентилятор; 7 – электродвигатель; 8 – насос; 9 – энергоблок; 10 – ёмкость под масло; 11 – щит управления
Устройство прямого горения несложно сделать своими руками. Причём есть возможность для реализации мобильного проекта. Подобные пушки выпускаются на уровне промышленного производства. Можно на основе промышленной схемы сделать аппарат своими руками.
Для работы потребуется:
Ёмкость подходящей формы и размеров.
Облегчённая металлическая труба (нержавейка).
Вентилятор осевой.
Топливный насос миниатюрный.
Горелка под техническое масло.
Масляная ёмкость оснащается колёсами и рукояткой. Внутри стальной трубы, в задней её половине, монтируется вентилятор с топливным насосом, система подачи и впрыска топлива, масляная горелка.
Передняя половина трубы (внутренняя часть) нагревателя оборудуется дополнительными защитными пластинами. Непосредственно на выходе делается ограничитель пламени. Вот и вся конструкция.
Схема установки изолированного горения: 1 – камера сгорания; 2 – патрубок дымохода; 3 – горелка масляная; 4 – сопло горелки; 5 – клапан с электроприводом; 6 – трубка подачи; 7 – вентилятор; 8 – электродвигатель; 9 – топливный насос; 10 – энергоблок; 11 – бак для масла; 12 – щит управления
Практически по тому же принципу изготавливается тепловая пушка изолированного горения. Разница с первой конструкцией отмечается лишь в добавлении к передней области патрубка дымохода и создании изолированной камеры сгорания.
При устройстве камеры сгорания внутри трубы диаметр этой части конструкции делают на треть меньше диаметра корпуса. За счёт такого исполнения образуются межтрубные каналы. Продуваемый сквозь них воздух выходит через сопло нагретым.
Особенности эксплуатации самоделок
Получить тепло от пушки на отработанном масле несложно. Другой вопрос – как всем этим хозяйством пользоваться, чтобы исключить разливы отработанного масла и опасность его возгорания. Поэтому особое внимание при изготовлении таких конструкций следует уделять также хранилищам отработки и системе питания печки этой рабочей жидкостью.
Попытка оснастить электроникой самодельную установку нагрева на отработанном машинном масле. Однако для надёжной системы автоматики необходимо установить несколько датчиков и задействовать многоступенчатую схему контроля
Для хранения топлива желательно использовать герметичные металлические ёмкости, оснащённые системой дозированной подачи. Размещать сосуды с машинным маслом допустимо только в местах удалённых от источников открытого огня, в том числе на удалении от самодельной печки.
Отработанное масло применять в качестве топлива не рекомендуется, если оно содержит пусть даже небольшое количество воды. Смесь машинного масла с водой обладает при горении свойствами «взрывного» характера.
Попадая в сопло горелки, такой состав воспламеняется и выбрасывается с высокой скоростью в виде массы горящих масляных капель. Этот неконтролируемый процесс зачастую и становится причиной пожара.
Компактная удобная и к тому же мобильная тепловая пушка, действующая на жидком топливе. Прямая альтернатива самодельным устройствам. Стоимость такой установки не столь велика, чтобы можно было полностью игнорировать вариант покупки и делать пушку своими руками
Самодельные нагреватели прямого горения являются источниками распространения канцерогенных веществ. Применять такие установки внутри закрытых помещений запрещено.
Если же используется сборка с изолированной камерой горения и выводом продуктов горения за пределы помещения, следует принять меры к снижению загрязнения окружающей среды. Для кого-то все эти требования видятся «филькиной грамотой», но истинный конструктор не должен игнорировать общепринятые правила.
В общем, тепловая пушка – вещь, конечно, стоящая. При условии сборки действительно качественной во всех отношениях самоделки, пользоваться подобными устройствами не запрещается. Однако сборка эффективной системы пропорциональна стоимости агрегата промышленного образца.
О том, как сооружаются тепловые пушки, способные работать на различных видах топлива, узнаете из , с содержанием которой мы очень советуем ознакомиться.
Выводы и полезное видео по теме
Как сделать обогревательное устройство для гаража и повысить эффективность его работы, можно узнать из следующего видеоролика:
Если недостаточно возможностей или желания изготовить теплопушку своими руками, можно просто обратиться в специализированный магазин, выбрать подходящий аппарат и купить без лишних телодвижений. Преимущества очевидны: гарантии, безопасность эксплуатации, высокая эффективность действия при небольшом расходе горючего материала.
Хотите рассказать о собственноручно собранной тепловой пушке? Есть желание поделиться технологическими нюансами, которые будут полезны посетителям сайта? Пишите, пожалуйста, комментарии, публикуйте тематические фото, задавайте вопросы в расположенном ниже блоке.
sovet-ingenera.com
Электрическая тепловая пушка – греет воздух — каталог статей на сайте

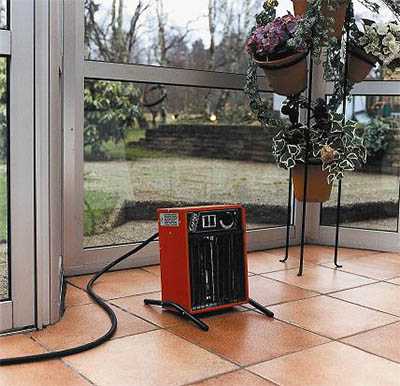

Тепловые пушки в строительной отрасли используются очень широко и в ряде случаев становятся настоящим спасением. Причем, один из лучших вариантов – это именно электрическая тепловая пушка, которая отличается удобством в использовании.
Конструкция и принцип работы электрической тепловой пушки
Бытовой аналог электрической тепловой пушки — фен для сушки волос. Принцип работы и конструкция у этих приборов совпадают практически на 100%. Принципиальная разница лишь в мощности. Разумеется, тепловая пушка способна генерировать значительно больше теплого воздуха, чем любой бытовой фен.
Корпус электрической тепловой пушки может быть изготовлен только из термостойкого материал. Как правило, это либо термостойкий пластик, либо металл. Металлическим корпусом обладают профессиональные модели, которые применяют в промышленности. Пластик используется в менее мощных тепловых пушках, которые ограничены мощностью в 20-25Вт.
Внутри корпуса имеется нагревательный элемент. Простейший вариант — нихромовая проволока, туго скрученная и намотанная на основу. Такая проволока быстро, практически мгновенно нагревается после включения прибора.
Позади нагревательного элемента расположен мощный вентилятор, который засасывает холодный воздух через воздухозабор и выдувает вперед уже горячий поток воздуха. Поскольку вентиляторы в тепловых пушках устанавливают довольно мощные, они могут “выстреливать” поток теплого воздуха далеко вперед перед собой, откуда данный прибор и получил свое воинственное название.
Из дополнительных элементов, электрическая пушка оснащается регулятором, с помощью которого можно задавать требуемую температуру выдуваемого воздуха, автоматику, для поддерживания определенной температуры в помещении “на автопилоте”, а также приспособления для переноски и транспортирования, то есть различные ручки, колесики и так далее.
Как видно, тепловая пушка имеет очень простое устройство. В целом это большой плюс, ведь чем проще техника, тем она дешевле, тем легче ее отремонтировать при необходимости и тем надежнее она работает.
Где применяется электрическая тепловая пушка
Когда нужно отогреть раствор или другие строительные материалы, поддерживать определенную температуру в помещении, обеспечить комфортные условия работы бригаде рабочих, быстро высушить краску или штукатурку на стенах, разогреть до высокой температуры натяжной потолок и во многих других случаях без тепловой пушки просто не обойтись.
Помимо этого электрические тепловые пушки применяются на складах и в производственных помещениях. Они незаменимы в период морозов для хозяйственной отрасли. С их помощью можно обогревать теплицы, оранжереи, фермы сельскохозяйственных животных.
Основные параметры электрической тепловой пушки
При выборе тепловой пушки нужно обращать внимание на такие характеристики как мощность (сколько кв.м. может обогреть), шумность (высокая, не высокая), возможности ступенчатой регулировки температуры (сколько положений поддерживается), наличие или отсутствие автоматики, размеры устройства, удобство транспортировки, дизайн, стоимость и наличие гарантии.
Учитывая вышеперечисленные характеристики, можно сделать действительно осознанный выбор. Чем-то можно пожертвовать в одном случае, а чем-то в другом. Некоторые же параметры могут оказаться важнее других и так далее. Например, если тепловая пушка нужна для фирмы, занимающейся установкой натяжных потолков, которые необходимо разогревать до высокой температуры, то отдавать предпочтение нужно мобильности техники и его дизайну (так как аппарат будет работать на выезде, непосредственно в доме у клиента). А вот когда речь идет о складе строительных материалов, то необходима хорошая автоматика и мощность.
Преимущества и недостатки электрической тепловой пушки
Основное преимущество электрической тепловой пушки, это ее беспроблемная эксплуатация. В отличие от тепловых пушек, которые работают на жидком или твердом топливе, тепловая пушка электрическая не пачкается, не покрывается копотью, ее не нужно заправлять топливом. Все, что необходимо для работы, это включить устройство в розетку.
С другой стороны, преимущество работы на электроэнергии имеет и обратную сторону. По сравнению с другими аналогами, электрическая тепловая пушка обходится довольно дорого. Это ее единственный, но в ряде случаев, существенный недостаток.
Хочу больше статей:
Оставьте Ваш отзыв
Average rating: 0 reviews
www.domstoy.ru
