Теплые полы под плитку – Теплый пол под плитку какой лучше

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

delaydachu.ru

монтаж всех видов своими руками

Поддержание комфортной температуры в помещении – весьма актуальный вопрос и поэтому в этих целях нередко предусматривают теплый пол под плитку, который может использовать как самостоятельная система отопления или же в комплексе с радиаторами.

Ниже будет рассмотрено разнообразие типов теплых полов, всевозможные монтажные особенности и нюансы, а также подробности технологического процесса укладки плитки на поверхность пола с установленной нагревательной системой.

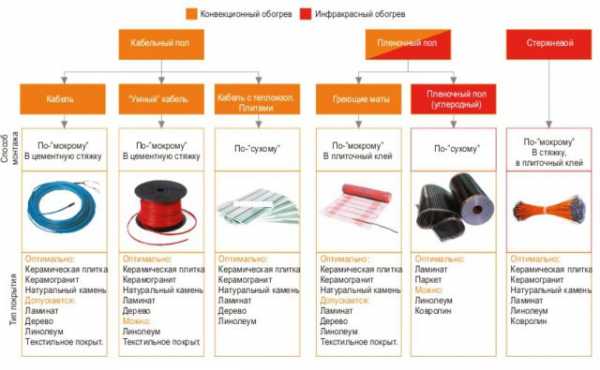

Теплые полы, в зависимости от особенностей нагревательных элементов, делятся на:

• Электрические, которые в свою очередь можно поделить на:
• Инфракрасные, пленочные;
• Маты, собранные из тонких кабелей;
• Обычные кабели.
• Водяные.

Каждая из систем имеет свои особенности, поэтому чаще всего выбор диктует удобство установки, а также размер бюджета, наиболее популярным вариантом можно назвать теплый пол под плитку из матов, собранных из тонких кабелей, в связи с простотой монтажа, а также отличным соотношением цена/качество.

С учетом нескольких лет эксплуатации можно сказать, что на небольших площадях затраты на электрический обогрев выходят вполне соизмеримым с водяным, тогда как на больших площадях – водяной теплый пол получается более выгодным вариантом.

Содержание:

1. Электрические нагревательные элементы
2. Водяная система
3. Особенности укладки плитки

Электрические нагревательные элементы

Кабельные системы

Электрические системы гораздо более простые в монтаже, чем и обусловлен повышенный спрос потребителей. Нагревание происходит равномерно по всей площади путем подачи электрического тока на кабели.

Кабельные системы можно поделить на следующие варианты:

• Одножильный вариант – наименее практичный, так как при прокладке, необходимо замкнуть контур и вернуться к терморегулятору, что непросто сделать в помещениях сложной формы;
• Двужильный вариант – более универсальный вариант, который гораздо проще монтировать, чем предыдущий;

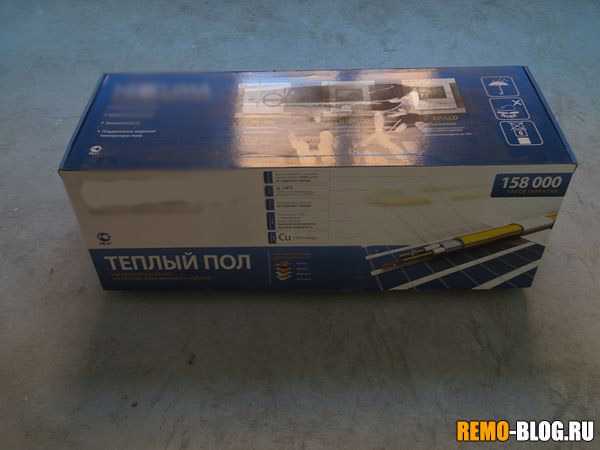

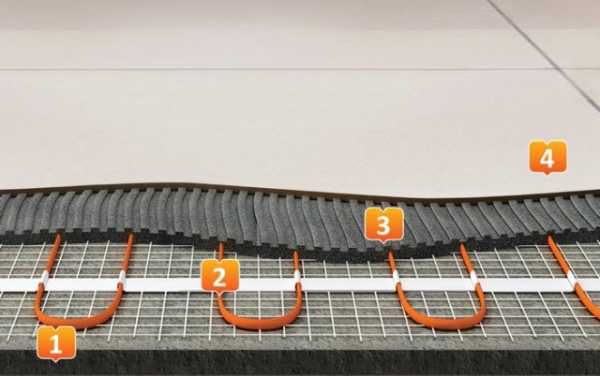

Маты – за счет своей минимальной толщины, заливка стяжки требоваться не будет, что экономит и средства и время. При укладке плитки в данном случае достаточно будет только слоя плиточного клея, а это позволит не делать большой слой, уменьшая высоту помещения.

Особенности монтажа теплого пола этих вариантов очень схож, однако, именно в случае с использованием матов, «украденная» высота помещения будет минимальной и составит лишь порядка 15 мм. Зная особенности, вы можете определиться с более подходящим вариантом.

Как и говорилось, монтаж кабельных конструкций можно назвать практически идентичным.

Кабельная система включает в себя следующие элементы:

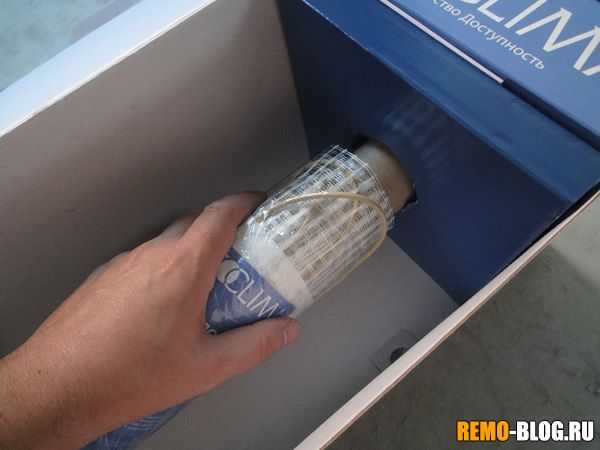

1. Готовые маты или же кабели и специальные фиксирующие траки, с помощью которых происходит разводка и крепление кабелей;
2. Терморегулятор – элемент, с помощью которого можно будет регулировать нагрев помещения;
3. Термодатчик – элемент, с помощью которого происходит замер температуры и данные передаются непосредственно в терморегулятор;
4. Соединительные провода.

Выше – это минимальный набор, так как нередко различные производители несколько дополняют комплектацию, к примеру, это может быть гофротрубка, нередко добавляют и двухсторонний скотч.

Перед тем, как приступить к устройству любого теплого пола перед укладкой плитки, необходимо предусмотреть теплоизоляционный слой, в качестве которого вполне сгодиться фольгированный пенофол.

Подготовительные работы

Поверхность должна быть ровной, что позволит избежать поломки конструкции нагрева под воздействием динамических нагрузок при эксплуатации, к тому же, это существенно снизит расход плиточного клея. Если поверхность не нуждается в выравнивающей стяжке, тогда можно как следует почистить поверхность, нанести раствор грунтовки и приступить к монтажным процессам.

Монтаж теплого электрического пола

Нагревательные элементы располагаются отнюдь не по всей площади помещения – не следует монтировать теплые полы под элементами мебели и различными приборами санитарного назначения. Дело не только в том, что это не имеет смысла, так как ходить там вы не будете – это может вызвать перегрев данного участка и выход из строя или части или всей конструкции.

Поэтому, перед тем, как начинать монтаж – определитесь с расстановкой элементов помещения, далее следует выполнить разметку и только потом следует высчитывать необходимое количество материала, чтобы не покупать лишнее.

Перед тем, как приступить к укладке кабеля, необходимо заранее уложить слой теплоизолятора – это позволит избежать ненужные теплопотери. Как правило, такие теплоизоляционные материалы продаются в рулонах и имеют фольгированный слой. Укладывают его на расстоянии 1 см от стены, а также обязательно все стыки проклеиваются скотчем.

Толщину теплоизолятора следует принимать из следующих условий:

• Если помещение снизу отапливаемое, то вполне подойдет и минимальная толщина, располагается теплоизоляция исключительно под нагревательными элементами.
• Если необходимо исключить максимально теплопотери, тогда теплоизолятор располагается по всей площади помещения и использовать более толстый и плотный материал.

Теперь очередь за раскладкой нагревательных элементов.

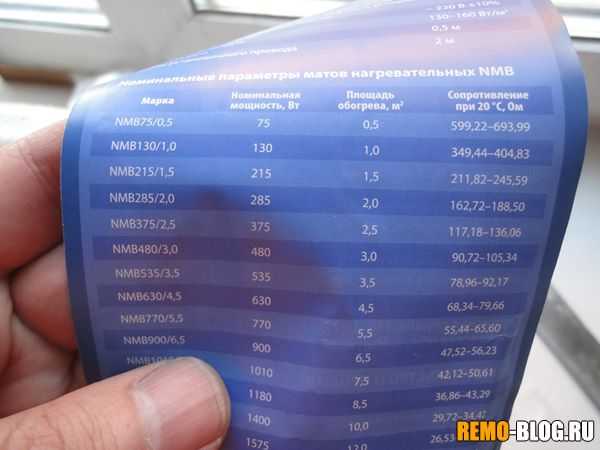

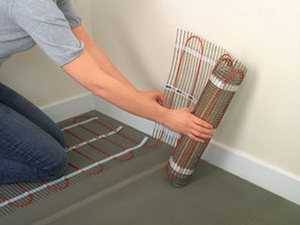

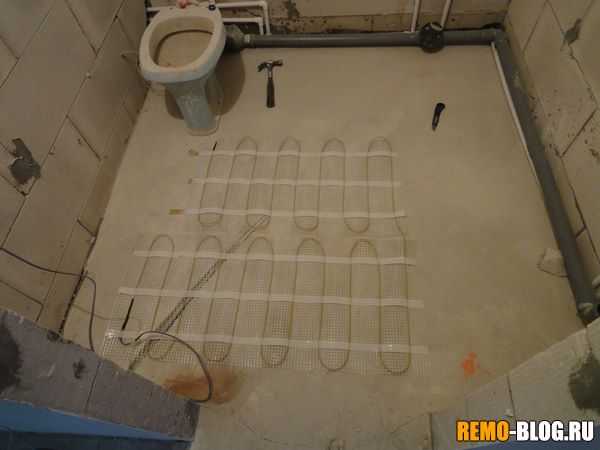

Маты

В данном случае достаточно лишь расположить их согласно заранее сделанной разметки. Для подгона по геометрии разметки, в определенных местах монтажную сетку можно подрезать, однако, следует соблюдать следующие правила:

• Отступ от стены должен быть порядка 5 см;
• Расстояние между нагревательными элементами должно составлять порядка 10 см.

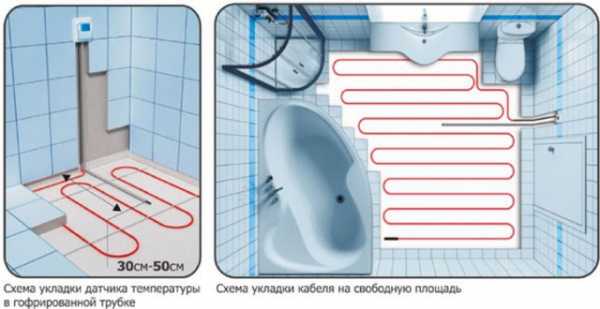

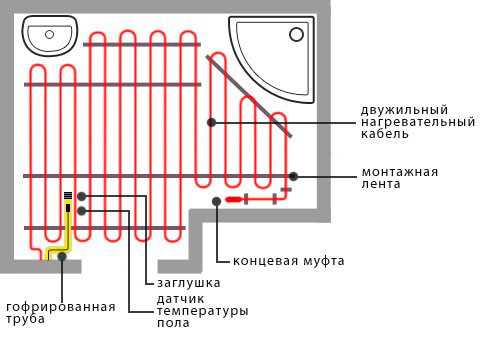

Двужильные кабели

Процесс укладки в данном случае несколько сложнее, чем в предыдущем. Для начала следует монтажный конец кабеля подвести к месту, где впоследствии будет установлен терморегулятор. Необходимо как следует закрепить соединительную муфту и данный участок, чтобы при раскладке не сдвинуть кабель. Укладка ведется с равным шагом, допускать пересечений нельзя.

Учтите, что расстояние между витками не должно быть менее 8 см, для удобства петли можно крепить с помощью монтажной ленты, которые обеспечат статичность и будут удерживать кабель в нужно месте.

Монтажные концы в итоге выводятся к месту расположения терморегулятора, напоминающего по виду стандартный включатель.

Учтите, что терморегулятор устанавливают фактически в любом месте, где это будет удобным, однако, не ниже 30 см от уровня пола.

Эстетично и аккуратно будет, если в стене будет заранее приготовлено отверстие, а также штроба для электрокабелей.

Согласно инструкции происходит подключение терморегулятора, не забудьте подключить также термодатчик, который для удобства замены, прокладывается в специальной гофре, оборудованной заглушкой с одного конца.

Изгиб, образуемый на соединении стены и пола, должен иметь радиус, который будет не менее 5 см.

Преимущественно и согласно нормативной литературы, для питания необходимо сделать отдельный ввод, однако, такой вариант не всегда обеспечивается. Ниже вы можете увидеть данные, которые помогут подобрать сечения кабеля для проводки (показан вариант для медного кабеля):

Если взять усредненное значение для потребления теплого пола с электрическими нагревательными элементами, которое составляет порядка 150 Вт на один квадратный метр, то сечение 1,5 обеспечит питанием без перегрузок площадь порядка 20 квадратных метров.

После того, как вы убедитесь, что система работает, можно начинать облицовочные работы.

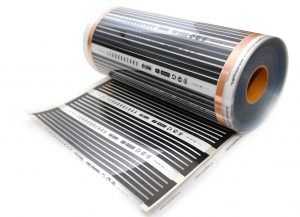

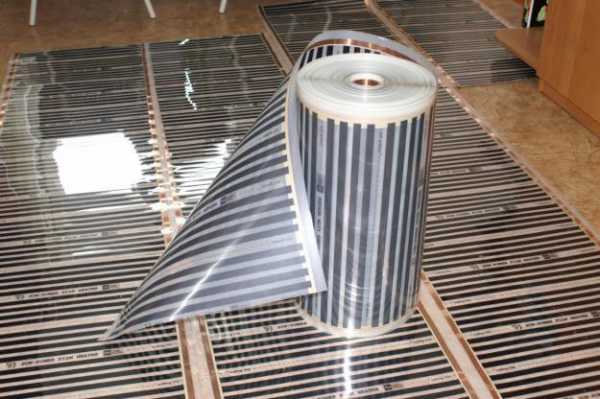

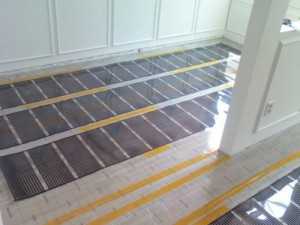

Инфракрасные пленки

Следует отметить, что такой вариант сложно назвать оптимальным, для укладки на него плитки и обусловлено это существенным ухудшением показателей адгезии. Чаще всего такой вариант используется под ламинат, линолеум и других вариантов с так называемым «сухим» монтажом.

Инфракрасный теплый пол под плитку – это тонкая, полимерная пленка и заключенные в нее тонкие пластинки, которые нагреваются при подачи на них электричества. Из достоинств можно выделить то, что такая система совершенно бесшумная и на влажность помещения не влияет.

Монтаж инфракрасного пола можно разделить на два типа:

• «Мокрый»;
• «Сухой».

«Мокрый» способ монтажа подразумевает следующий «пирог» пола:

• Отделка кафельной плиткой;
• Слой плиточного клея;
• Выравнивающая стяжка;
• Сетка для армирования с ячейкой не превышающей 10х10 см, она должна быть не металлической;
• Пленка из полиэтилена;
• Нагревательная пленка;
• Слой фольги – этот вариант можно отпустить, однако, данный слой будет отражать инфракрасное излучение, увеличивая эффективность нагрева;
• Теплоизоляция, причем, важным является тот факт, что она должна быть достаточно жесткой;
• Основание пола.

Пленка из полиэтилена является отличным вариантом пароизоляции.

Если используется «сухой» способ монтажа, тогда «пирог» будет несколько видоизменен – вместо стяжки будет использоваться ГВЛ. Также в данном случае теплоизоляция не обязательно должна быть жесткой.

Несколько правил, которые следует соблюдать при монтажных работах:

• Пленка довольно хрупкая, поэтому старайтесь на нее не наступать или делать это в мягкой обуви;
• Теплоотражающий материал не должен являться фольгой из алюминия;
• Для увеличения адгезии между пленкой оставляют специальные зазоры порядка 1-2 см;
• Перед тем, как приступить к облицовке, ГВЛ обязательно грунтуется.

Итак, в итоге процесс устройства теплого пола можно представить в следующем порядке:

• Планировка и нанесение разметки;
• Расчет согласно разметки необходимого количества материала и его последующий раскрой;
• Монтаж всех слоев до нагревательной пленки включительно;
• Соединение контактных зажимов, а также прокладывание проводов к ним;
• Осуществление надежной изоляции все контактов и соединений;
• Установка теплодатчика согласно инструкции производителя;
• Установка терморегулятора;
• Проверка корректности сборки и работоспособности всей конструкции;
• Сборка оставшихся «слоев пирога» пола.

Еще одним значительным плюсом пленочной системы является ее экономичность – на площадь в 20 квадратных метра будет расходоваться в час порядка 1 кВт.

При выборе пленки обратите внимание на следующее:

• Она не должна иметь пузырей или расслаивающихся участков;
• Если маркировка смазана, то уже можно говорить о некачественной продукции;
• Медная шина должна быть защищена от прямого контакта с карбоновым элементом с помощью серебряной пасты. Неровный слой свидетельствует также о некачественном продукте.

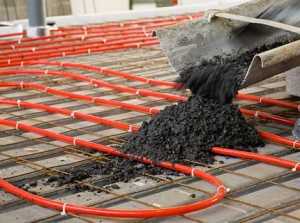

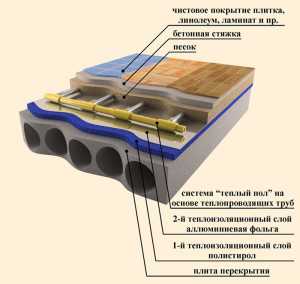

Водяная система

Значительным плюсом водяных полов является то, что их эксплуатация гораздо выгоднее, чем электрических. Однако, перед этим будет нужно будет сделать довольно дорогостоящий монтаж, так как комплектующие стоят довольно дорого. Вот что потребуется:

• Кроме самих металлопластиковых труб потребуются также специальные пластиковые хомуты, маты или трак, для крепления труб, причем, не забываем и про слой теплоизоляции. На один квадратный метр в среднем укладывается порядка 7 м нагревательных труб;
• Насосно-смесительный узел, так как именно за счет него можно будет производить контроль и снижение температуры воды, подаваемой от котла. В контур должна подаваться вода с температурой не выше 35 градусов. При этом сам узел представлен термостатом, коллектором, циркуляционным насосом, который будет создавать необходимое давление в данной системе и манометром;
• Все необходимое для создания армированной стяжки;
• Котел, к которому будет подключаться данный теплый пол под плитку.

Монтажный процесс довольно сложный, поэтому лучше доверить это дело профессионалам, к тому же, такой вариант отопления совершенно не рекомендуется для осуществления подогрева в квартире, исключительно в частных домах.

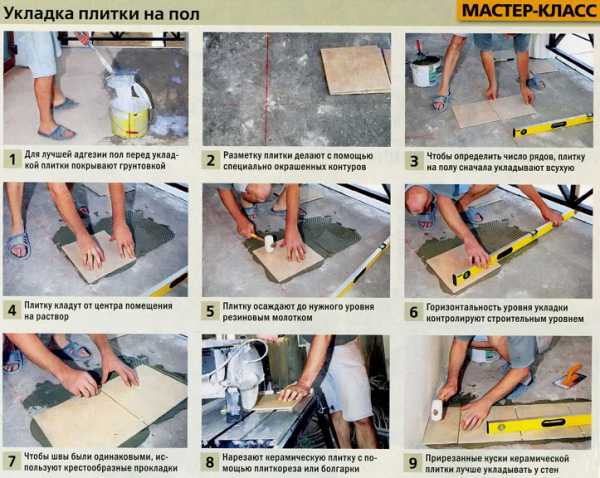

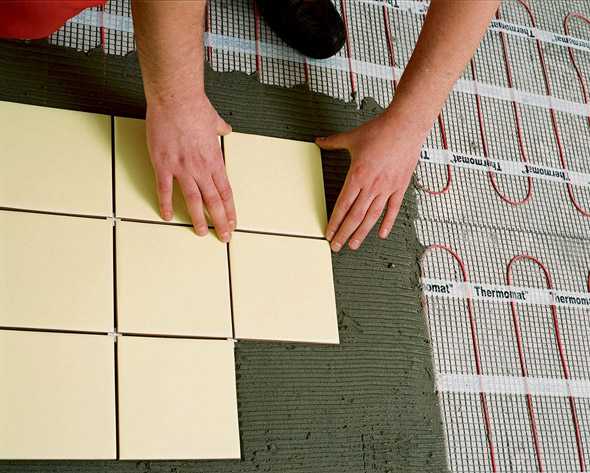

Особенности укладки плитки

Обязательно следует учесть тот факт, что укладка плитки осуществляется исключительно при использовании клея для теплого пола, который рассчитан на постоянные температурные перепады при подогреве пола. Обычный раствор просто в итоге растрескается и плитка начнет отходить, что полностью испортит всю работу.

Клей должен быть исключительно эластичным, рассчитанный на перепады температур. Информация, о том, как выбрать клей для теплого пола на сайте есть, поэтому при необходимости можете ознакомиться с ней, там же вы найдете примеры.

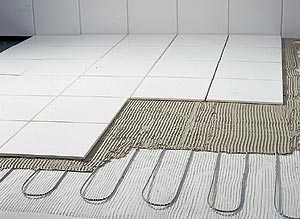

Укладка плитки на пол в данном случае совершенно не отличается от обычного, самое главное только не приступать к использованию нагревательной системы раньше чем через 14-21 день, после того, как были сделаны работы по облицовке.

Здесь вы найдете подробную видео-инструкцию, которая покажет наглядно весь процесс от начала и до конца.

Теперь вы знаете, как сделать теплый пол под керамогранит или же другой вариант керамической, плиточной отделки своими силами, поэтому при желании сможете справиться и с этим видом работы.

vseokafele.ru

особенности, разновидности, преимущества, монтаж под плитку

Одним из признаков хорошего ремонта является установка теплого пола. Он дарит дополнительный комфорт и благоприятно влияет на здоровье. Можно смело ходить босиком по полу и не опасаться возникновении простуды от того, что замерзли ноги. Обогрев помещения легко осуществить в любое время года. Совсем не обязательно ждать начала или завершения отопительного сезона, достаточно отрегулировать степень нагрева пола.

Что такое теплый пол?

Это система отопления, с помощью которой осуществляется обогрев поверхности пола. Принцип работы радиаторов основан на конвекции. Нагретый воздух поднимается вверх, а остывающий опускается вниз. Из-за этого воздух у пола прохладный и даже в теплом помещении могут мерзнуть ноги.

При организации теплого пола воздух нагревается в самом низу, у поверхности пола, и поднимается к потолку. Получается, что температура воздуха внизу выше, чем наверху. Теплоотдача радиатора значительна ниже, в сравнении с теплым полом. Это связано с площадью нагреваемого элемента. Батарея имеет площадь около 1 м¹, а теплый пол минимум 3 м².

Какой бывает теплый пол

Электрический

Он делится на:

1. Кабельный. Этот вид пола различается по типу нагревательного элемента.
   • Нагревательные секции. Их изготавливают из двужильного или одножильного кабеля. На его концах находятся монтажные муфты, необходимые для подключения к терморегулятору.
   • Нагревательный кабель на катушке. Нагрев пола идет за счет преобразования электрического тока в тепло. Кабель используется двужильный, к терморегулятору подключается один конец.
   • Нагревательные маты. От нагревательных секций отличается тем, что кабель уложен на самоклеящуюся пленку.
2. Пленочный или инфракрасный. Выполняется из теплопроводной пленки с впаянными нагревательными элементами. Его толщина 0,25 мм. Бывают углеродными или биметаллическими.
   • Для углеродного берется лавсановая пленка. Между ее слоями располагается резистивный элемент.
   • Биметаллический представлен в виде полиуретановой пленки. В ней есть алюминиевый и медный слои, содержащие определенные добавки. Укладывать можно под любое напольное покрытие, кроме плитки. Допустимый нагрев поверхности — 270С, а в некоторых случаях — 210С.

Водяной

Нагрев пола осуществляется горячей водой. Она движется по специальной трубе, которая подключена к распределительному коллектору.

Плюсы теплого пола:

• в отличие от привычных радиаторов, равномерно и быстро нагревает все помещение;
• снижается вероятность заболевания простудой;
• экономия до 20% энергоресурсов;
• длительный срок эксплуатации;
• не занимает большое пространство в помещении;
• легко регулировать температуру нагрева;
• исключается вероятность ожогов.

Минусы теплого пола:

• рекомендуется не укладывать под пробковое покрытие, т. к. такая поверхность плохо проводит тепло;
• если на полу лежит ковровое покрытие, то эффективность обогрева помещения значительно снижается.

Особенности теплых полов

Особенности электрического теплого пола:

• исключает протечки и обслуживание в виде промывки и прочистки труб;
• простота монтажа;
• большие расходы на электроэнергию, но их можно сократить, если использовать термостаты для регулировки нагрева;
• высокая стоимость пола;
• больше подходит для использования в квартире;
• безопасность и простота в использовании.

Особенности водяного теплого пола:

• сложно монтировать;
• при прорыве трубы достаточно нелегко найти место повреждения;
• могут возникнуть сложности при установке в квартире. Подключение к распределительному коллектору часто приводит к снижению давления во всей отопительной системе. Исключением являются новостройки. В них предусматривается наличие стояка для подключения труб к централизованной отопительной системе.

Теплый пол под плитку. Монтаж своими руками

Кабельный пол

Для начала нужно выбрать место, где будет установлен терморегулятор. Под него, а также под провода питания нужно проштрабить стену. Затем необходимо подготовить поверхность: выровнять и очистить от грязи, мусора, пыли.

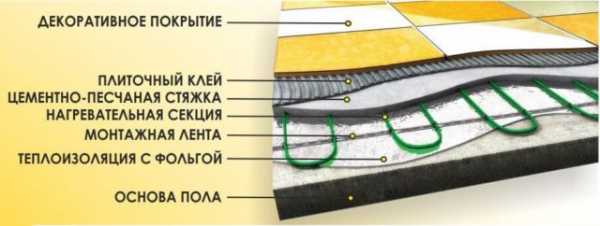

Первым на поверхность кладут теплоизоляционный материал, а сверху укладывают нагревательный элемент: кабель, секции или маты. Если кабель одножильный, то оба его конца нужно подводить к одной точке, для двужильного это не требуется. При укладке нагревательного элемента места, где предполагается поставить мебель, должны остаться незаполненными.

Укладываемый нагревательный элемент сверху крепится монтажной лентой. Монтажные жилы не должны пересекаться. После укладки идет процесс соединения проводов и тестирование системы. Если все работает, можно заливать песочно-цементную стяжку.

Нужно учитыватьто, что чем толще кабель, тем глубже он должен залегать в стяжке. Спустя три дня можно укладывать плитку. Нагревательные маты укладываются не в стяжку, а в плиточный клей. Укладка кабельного теплого пола уменьшит высоту помещения на 7−8 см.

Пленочный пол

Этот пол самый простой в монтаже. Укладывать под плитку можно исключительно углеродный теплый пол. Сначала поверхность нужно выровнять и очистить от мусора, а в стене установить терморегулятор. Пленочный теплый пол кладется на теплоизоляционный материал (пленку), причем размещать его можно на всей поверхности пола. Он выдерживает не только вес мебели, но позволяет ее передвигать. Сверху на всей поверхности размещают электрический теплый пол. При необходимости его можно отрезать требуемого размера. Затем наносится клей тонким слоем, а на него, в свою очередь, садится плитка. Высота помещения станет меньше на 2−3 см.

Водяной пол

Данный тип пола является самым сложным в укладке, но, в то же время, самым экономичным. Для монтажа понадобятся гибкие трубы из металлопластика или полипропилена. По стоимости они обойдутся гораздо дешевле, чем покупка кабельного или пленочного пола. Осуществляется обогрев за счет горячей воды, циркулирующей в трубах. При монтаже пол поднимется до 10 см.

Монтаж начинается с установки шкафа, в котором будет находиться коллектор. Шкаф монтируется на стене в том же помещении, в котором производится укладка теплого пола. В шкаф подводятся две трубы и подключаются к коллектору. По одной горячая вода будет поступать в отопительную систему, а другая послужит для ее отвода. К коллектору производится подключение трубы. Регулировку подачи воды в трубы осуществляют с помощью вентилей.

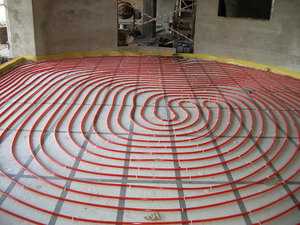

Укладка труб осуществляется только на ровную поверхность. Перепады приведут к снижению эффективности отопительной системы. На выровненный пол укладывается гидроизоляционная пленка, а по периметру помещения клеится демпферная лента. Ее высота должна ровняться высоте стяжки.

Далее идет слой теплоизоляционного материала. На него укладывается нагревательная труба. Крепить ее можно монтажной лентой или специальными клипсами. Возможен вариант крепления на арматурную сетку, которую необходимо предварительно уложить на теплоизоляцию. Укладывать нагревательную трубу можно спиралью или змейкой. Чтобы избежать протечек, на петлях не должно быть мест соединения, труба должна быть цельной. Затем оба конца уложенной трубы необходимо подсоединить к выводам коллектора.

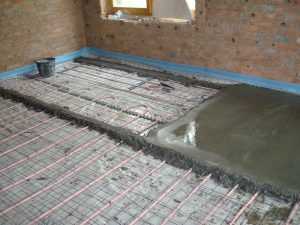

После подключения отопительной системы, ее заливают стяжкой. Когда она высохнет, сверху укладывают плитку.

В заключение

Теплый пол привлекает очень многих людей. Он безопасный, с длительным сроком эксплуатации, а при грамотном регулировании степени нагрева позволит сократить расходы на обогрев. Установить теплый пол во всем жилом помещении можно только в своем доме. Отказаться от традиционного способа обогрева в многоквартирном доме не получится. Это запрещено ФЗ «Об отоплении». Дело в том, что каждая квартира является частью общей системы отопления, а при выпадении одного звена рушится вся цепь.

www.nashpol.com

Пленочный теплый пол под плитку: пошаговый монтаж

Кафельная и керамогранитная плитка является отличным материалом для напольного покрытия – долговечным и практичным. Единственный минус плиточных полов – коэффициент теплоотдачи.

Керамика не способна аккумулировать в себе тепло и сразу же отдаёт его окружающей среде, поэтому плиточные полы на ощупь всегда холодные.

Если в летний зной эту их особенность ещё можно рассматривать как плюс, то в холодное время года ощущение холодного пола создаёт определённый дискомфорт. Исправить ситуацию и сделать кафельную поверхность не только практичной, но и комфортной, поможет плёночный тёплый пол под плитку.

Особенности эксплуатации плёночных тёплых полов

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

В свою очередь нагретые предметы начинают передавать тепло воздуху в помещении, нагревая его. Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность.

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Монтаж инфракрасного тёплого пола под плитку может сопровождаться рядом проблем, как непосредственно при проведении работ, так и в процессе его эксплуатации.

Плитка и ИК полы – возможные подводные камни

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Способы монтажа ИК покрытий под кафель

Несмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработано как минимум два основных способа укладки кафельной плитки поверх плёночного нагревательного покрытия.

Один из способов укладки получил название «сухого» благодаря тому, что ИК обогревательные элементы в этом случае не контактируют с бетонной стяжкой. Второй метод – «мокрый». В этом случае бетонный раствор заливается поверх обогревательной конструкции.

«Сухой» метод

Сухой способ установки инфракрасного тёплого пола под плитку предусматривает следующие этапы работ.

1. Подготовительные работы. Тщательно выравниваем поверхность черновых полов, чтобы на ней не было бугров, ям, трещин и уклонов. Для этого можно устроить подстилающую бетонную стяжку или использовать самовыравнивающиеся смеси. Поверх чернового пола укладываем гидроизоляцию – для этого можно применить рубероид или обмазочные мастики. В крайнем случае, сгодится и обычная полиэтиленовая плёнка, уложенная внахлёст. Стыки следует заклеить широким скотчем.
2. Монтаж утеплителя. Теплоизоляционные материалы предназначаются для предотвращения «ухода» тепловой энергии в толщу черновых полов или плит перекрытия. В этом случае лучше всего использовать фольгированные материалы с теплоотражающими свойствами – пенофол, изолон и т.п. Они могут отражать до 90% попадающей на них тепловой энергии, что делает весьма эффективной термозащитой при использовании в комплексе с ИК-полами.
3. Монтаж ИК-плёнки. Укладывать плёночные полы следует с таким расчетом, чтобы они отстояли от стен на 10 – 20 см. Также нельзя укладывать отдельные пластины ИК полов внахлёст друг на друга, между ними должен иметься зазор примерно в 5 см. Соединять между собой и с питающими проводами нагревательные элементы следует строго в соответствии с инструкцией по монтажу.
4. Укладка защитного слоя. Для защиты нагревательных элементов от физического воздействия их покрывают защитными материалами. Они не должны быть чересчур толстыми, чтобы не препятствовать ИК-излучению. Отлично подойдёт для этих целей плотная полиэтиленовая плёнка.
5. Укладка прочных листов. Следующим шагом следует смонтировать поверх ИК нагревательных систем своеобразное основание под стяжку. Оно должно быть достаточно прочным и играть роль чернового покрытия. Для этого идеально подойдут гипсокартонные или стекломагниевые листы, либо плиты ДСП, МДФ, При этом следует также учитывать, что материалы, изготовленные на основе древесины, обладают худшими показателями теплопроводности, поэтому в данном случае потери тепловой энергии будут неизбежны. Крепить плиты следует очень осторожно, чтобы не повредить саморезами нагревательные элементы.
6. Монтаж плитки. Последним шагом осуществляем укладку плитки. Производится она поверх слоя из плит при помощи обычного плиточного клея. Технология укладки в данном случае ничем не отличается от монтажа кафеля поверх бетонных оснований. Клеевой состав наносится на поверхность плит и разравнивается зубчатым шпателем. После этого укладываются плитки и выравниваются при помощи строительного уровня и обрезиненного молотка. Подробнее об укладке плитки на теплые полы смотрите в этом видео:

Также не следует располагать нагревательные элементы под низкой мебелью – шкафами, комодами, диванами. Отсутствие циркуляции воздуха над ИК-полами резко снизит их эффективность, а мебель из-за постоянного воздействия ИК лучей может рассохнуться и растрескаться.

«Мокрый» метод

Следующий метод, называемый «мокрым», более простой и быстрый. Так, финансовые и временные затраты на его устройство в среднем на 20 — 30% ниже, чем при «сухой» технологии, но в тоже время монтаж инфракрасного тёплого пола под плитку менее безопасен из-за возможного контакта обогревательных элементов с цементным раствором.

«Мокрый» монтаж состоит из следующих этапов:

1. Подготовка основания. Как и в случае с «сухой» технологией, следует тщательно выровнять поверхность основания. Если на нём имеются бугры, то в этих местах нагревательный элемент может быть передавлен и повреждён в процессе эксплуатации. К таким же неприятным последствиям могут привести и края ям и выбоин, поэтому следует тщательно зашпаклевать ямы и трещины, а также сбить все бугры, а ещё лучше – залить новую стяжку.
2. Теплоизоляция. Следующие два этапа абсолютно аналогичны предыдущей технологии – это укладка фольгированного теплоотражающего слоя и монтаж обогревательных элементов ИК пола.
3. Укладка защитной плёнки. Несмотря на свою незначительность, это является самым ответственным этапом всей «мокрой» технологии. От того, насколько качественно будет произведена укладка защитной плёнки, будет зависеть и продолжительность эксплуатации обогревательной системы. Как показывает практика, в случае попадания бетонного раствора непосредственно на ИК плёнку сроки работы тёплых полов сокращаются на 20 – 30%. Поэтому для настила изоляционного слоя следует брать достаточно плотную плёнку, а застилать её нужно максимально аккуратно, чтобы избежать повреждений. Отдельные полосы полиэтилена настилаются внахлёст, с зазором не менее 15 – 20 см, а стыки тщательно проклеиваются скотчем. Для большей надёжности плёнка может застилаться в 2 или даже 3 слоя.
4. Армирование. Для этого используется малярная стеклопластиковая сетка или кладочная металлическая сетка. Установка армокаркаса должна производиться с осторожностью, чтобы не повредить защитную плёнку или плёнку нагревательных элементов.
5. Заливка стяжки. Толщина бетонного слоя поверх плёночных полов не должна превышать 5 – 10 мм. В противном случае возможно резкое падение КПД обогревательной системы. Для получения более ровной поверхности можно использовать самонивелирующиеся готовые смеси.
6. Укладка кафельной плитки. После того, как бетонный слой в достаточной мере застынет, можно приступать к укладке кафеля или керамогранита. Все работы производятся аналогично укладке кафеля на обычную бетонную основу. Подробные инструкции по укладке в этом видео:

Как видим, при условии правильного проведения работ, вполне возможна установка тёплых ИК полов под кафельную плитку.

gurupola.ru

Инфракрасный теплый пол под плитку: укладка пленочного обогрева

Задумав ремонт ванны или туалета порой очень часто встает вопрос теплового пола и одним из доступных вариантов становится инфракрасный теплый пол под плитку. Эта разновидность теплового покрытия имеет свои тонкости. В этой статье мы подробно изучим пленочный теплый пол под плитку и разберемся как правильно его укладывать под кафель.

Как работает инфракрасный пол

Существует два основных подвида этого теплового покрытия, это карбоновая пленка и биметаллическая.

Инфракрасный пол под плитку биметаллического исполнения запрещено монтировать под плитку.

Оба подвида инфракрасного теплого пола под плитку работают по принципу излучения. Изделие представляет собой поделенную на равные сегменты нагревательных элементов. При осуществлении монтажа к медным полоскам подсоединяются токопроводящие клеммы и во время включенного питания, по сегментам протекает ток и за счет этого происходит выделение тепловой энергии.

Следует отметить важную особенность, теплые полы инфракрасного исполнения осуществляют нагрев предметов расположенных в помещении, а не воздуха. Этот вид нагрева абсолютно безопасен для живого организма, поэтому инфракрасные тепловые полы разрешены к продаже. Так же такой вид нагрева не пересушивает воздух и еще заряжает его отрицательными ионами, что очень полезно для живых организмов.

Плюсы теплового инфракрасного пола

Ниже приведем основные положительные моменты использования данного теплового пола:

• Нагревательные элементы производят волну до 20 микрометров, что с легкостью позволяет преодолевать плиточный клей, саму плитку и далее нагревать предметы внутри комнаты;
• Используя пленочный пол под плитку можно снижать привычную температуру внутри помещения до пяти градусов, например, если привычная для вас температура равна 23 градусам, то за счет прогрева инфракрасным излучением можно прогревать комнату до 18 градусов, при этом комфорт сохранится. А следовательно значительно снижаются финансовые траты на энергоносители;
• Так же тепловой пол такого исполнения создает эффект вспомогательной конвенции, что существенно сокращает время необходимое для прогрева комнаты в целом;
• Слабое создаваемое излучение электромагнитного характера по сравнению с другими видами электрических полов, что значительно снижает воздействие на организм;
• Создается эффект ионизации воздушной массы, что является плюсом.

Минусы теплового пола

Современные строительные элементы, к сожалению, не достигли такого уровня, чтобы совсем не иметь отрицательных сторон, так и монтаж инфракрасного пола имеет свои негативные черты, а какие именно рассмотрим ниже:

• Следует учесть тот факт, что над уложенной пленкой не должна устанавливаться мебель, иначе она будет крайне сильно прогреваться, а это может привести к негативным последствиям. Именно поэтому пленку следует укладывать на открытые проходы коридорного типа и участки, свободные от мебели;
• При монтаже пленочного теплого пола в обязательном порядке поверх пленки следует уложить сетку из стеклоткани с мелкоячеистой структурой совместно с гипсокартоновым листом. Это обеспечит сохранность пленки и предотвратит возможное короткое замыкание из-за разъедания плиточным клеем защитной полимерной пленки;
•  Когда кладем пленочный теплый пол под плитку, необходимо уделить внимание основанию, т.к. это требует его идеального выравнивания.
• Так же к незначительному минусу следует отнести высокие требования к соединительным контактам осуществляемым во время монтажа, если осуществить некачественное соединение то данное место во время эксплуатации будет излишне перегреваться и в дальнейшем выйдет из строя, а ремонт без демонтажа уложенного кафеля будет невозможен.

Нужный материал для проведения работы и подготовка основания

Далее приведем список материалов, которые вам потребуются в обязательном порядке:

1. Набор теплового инфракрасного пола, в который обязательно должен входить регулирующий и контролирующие органы.
2. Изоляция отражающего эффекта с минимальной толщиной 4 миллиметра.
3. Сетка диэлектрическая монтажная.
4. Провода с достаточным сечением для правильной запитки монтируемых соединений.
5. Скотч с двухсторонним клеящим покрытием.
6. И непосредственно выбранная вами плитка с достаточным количеством специализированного клея

Перед тем как монтировать инфракрасный теплый пол под плитку, крайне важно осуществить подготовку основания.
Для этого полностью демонтируем предыдущее покрытие. Далее тщательнейшим образом производим очистку и просушку основания. Если основа сильно повреждена, то необходимо провести обязательный ремонт поверхности. Далее выбираем место установки регулятора и подводим к этому месту питающую линию. Далее определяем зоны укладки инфракрасных полов, помня про то, что их нельзя класть под тяжелую мебель.

Осуществляем монтаж

Производимый монтаж подразделяется на несколько важных этапов:

1. На изготовленную поверхность необходимо произвести укладку теплоотражающего полотна, чаще всего в этой роли используют изолон, так как этот этап важен то не следует экономить на недорогих аналогах изоляции;
2. Производим раскладку инфракрасной пленки на заранее распланированные участки, не допускайте перехлестывания изделия, выдерживайте промежуток между ними в пол сантиметра;
3. Укладываем защитного характера пленку поверх нагревательных элементов;
4. Производим так называемое армирование с помощью диэлектрической монтажной сетки. Данная закрепляется на поверхности основания с помощью дюбель гвоздей, забивать их необходимо в оставленные промежутки между пленкой. Действуйте с особой осторожностью, ведь нагревательные элементы не должны быть поврежденны;
5. Далее можно осуществить заливку тонкой стяжки, толщиной не более семи миллиметров, а затем уложить плитку, либо применяя специализированный плиточный клей сразу приступить к укладке плитки.

Использовать уложенные теплые полы под плитку можно спустя неделю, за этот период времени произойдет полное высыхание клея.

В данной статье мы рассмотрели такой интересный вопрос как монтаж инфракрасной пленки под плиточное покрытие, изучив данный материал, вы сможете сделать вывод как необходимо поступать именно в вашем варианте.

delaypol.com

Теплый пол под плитку — какой лучше выбрать: водяной, электрический или инфракрасный?

Немаркая, износостойкая и хорошо проводящая тепло кафельная плитка – это буквально идеальный вариант отделочного покрытия для систем отопления типа «теплый пол». Однако эффективность взаимодействия «пола» и плитки  зависит, в первую очередь, от конструкции самой системы отопления. Поэтому в данной статье мы подберем оптимальный теплый пол под плитку, конструкция которого «уживется» с кафелем, демонстрируя, при этом, наибольшую теплоотдачу.

Теплый пол под плитку

Разновидности «теплых» полов

Любой «теплый пол» — это всего лишь нагревательный контур, интегрированный в верхний слой цокольного или межэтажного перекрытия. Поэтому в основе классификации систем отопления типа «теплый пол» лежит разновидность нагревательного контура, используемого в конструкции такого отопительного прибора.

Причем к типовым разновидностям нагревательных контуров относятся следующие варианты:

Разновидности нагревательного контура в системе теплый пол

• Трубчатый контур, который встраивается в тело перекрытия и черпает тепловую энергию от циркулирующего по его «внутренностям» теплоносителя. Такие контуры используются в конструкции «водяных» теплых полов.
• Кабельный контур, который встраивается в тело перекрытия точно так же, как и трубчатый вариант. Вот только источником тепловой энергии в данном случае является токопроводящая матрица, разогреваемая электричеством.
• Пленочный контур, который подкладывают под отделку перекрытия. Источник тепловой энергии в таком контуре – это генератор электромагнитного излучения (в инфракрасном спектре).

Таким образом, в классификаторе конструкций теплых полов можно выделить трубчатые (водяные), кабельные (электрические) и пленочные (инфракрасные) разновидности конструкций.

Причем, решая какой теплый пол под плитку лучше, а какой – хуже, нужно обратить внимание на следующие свойства самого отделочного материала:

• Способ монтажа плитки. Тут возможен только «мокрый» вариант, предполагающий наклеивание на жесткую основу.
• Теплопроводность плитки. С этой характеристикой проблем не будет. Плитка проводит тепло сравнительно хорошо. Ведь она создана из керамики.
• Прочность плитки, которая зависит от жесткости основы. Проще говоря: если плитку наклеить на жесткую поверхность, то проблем с прочностью покрытия не будет. Ну а если нет, то плитка лопнет от первого же удара.

И ниже по тексту мы примерим эти свойства к каждой разновидности конструкции теплого пола, отделываемого кафелем.

Водяные теплые полы под плитку

В разрезе водяной пол состоит из трех слоев:

Водяные теплые полы под плитку

• Термостойкой подложки, снижающей тепловые потери (подложка препятствует ненужному прогреву самой плиты перекрытия).
• Рабочей области – верхнего слоя плиты перекрытия, пронизанного трубчатыми нагревательными элементами. По сути, рабочая область – это один габаритный радиатор, экранируемый подложкой.
• Облицовки – слоя отделочного материала, уложенного поверх рабочей области.

И если в качестве облицовки будет использована кафельная плитка, то сочетание этого материала с «водяной» конструкцией подарит будущему владельцу следующие преимущества:

• Такой пол будет очень прочным. Ведь рабочая область «водяной» конструкции – это обычная бетонная стяжка, пронизанная полимерными или металлическими трубами (нагревательным контуром). А прочность бетонной плиты всегда высока. К тому же, уложенный на ровную поверхность кафель никогда не лопнет.
• Такой пол будет очень теплым. Ведь рабочую область (бетонную стяжку) в данном случае заливают поверх экрана из экструдированного пенополистирола – материала с очень высокой тепловой инерцией. А сама кафельная плитка отличается высокой теплопроводностью. Следовательно, вся энергия, снимаемая с циркулирующего по трубчатому контуру теплоносителя, будет транслироваться в отапливаемое пространство почти без потерь.

Среди недостатков этой системы нужно отметить чрезмерную толщину сэндвича подложка — рабочая область – облицовка.

То есть, теплый пол водяного типа, да еще и облицованный кафелем, крадет около одного кубического метра пространства на каждых 10 квадратных метрах площади жилища, оборудованного таким нагревателем.

Кроме того, теплый пол водяного типа черпает теплоноситель от основной системы отопления. Поэтому в квартирах с центральной системой отопления такую конструкцию можно смонтировать только с согласия коммунальщиков.

Электрический теплый пол под плитку

Теплый пол на электрике состоит из следующих слоев:

Кабель под плитку

• Экранирующей подложки-диэлектрика, препятствующей не только утечкам тепла, но и возможному «пробою» на плиту перекрытия, которую пронизывает армирующий каркас из металлических прутьев.
• Рабочей зоны – стяжки, в которую вмурован шнур или панели на основе нагревательного мата рулонного типа.
• Слоя отделки, которую наклеивают прямо на рабочую зону.

Использование в качестве отделочного материала кафельной плитки наделяет «электрический» теплый пол следующими положительными свойствами:

• Относительно скромными габаритами. Причем кабельный теплый пол под плитку по глубине тоньше «водяного» аналога в два раза, а панельный пол – в двадцать раз!  Ведь глубина кабельного пола, с учетом отделки и подложки, не может быть больше 50-60 миллиметров, а толщина рабочей области панельного или рулонного пола, собранного из термоматов равна 3-5 миллиметрам. В итоге, «электрический» теплый пол бережет жилое пространство дома.
• Высокой прочностью. Панельный пол собирают из рулонов или матов, состоящих из кабеля, наклеенного на армирующую сетку. То есть, панель электрического пола усиливает прочность верхних слоев перекрытия, за счет дополнительного армирования. Да и сцепление кафельной плитки с армирующей сеткой будет намного выше, чем с обычным бетоном рабочей зоны — стяжки
• Доступностью – такой пол можно собрать где угодно, не спрашивая позволения ни у коммунальщиков, ни у энергетиков. Поэтому монтажные работы по обустройству «электрического» пола обойдутся вам дешевле строительства «водяного» аналога, за счет исключения этапа «согласования с инстанциями».

К негативным сторонам «электрического» пола можно отнести безопасность – риск короткого замыкания есть всегда. Правда он «лечится» интеграцией в сеть УЗО – устройства защитного отключения. А еще один недостаток – толщину сэндвича теплого пола на кабельном нагревателе – можно нивелировать за счет перехода на рулонный или термоматный контур, высотой 0,5 сантиметра.

Инфракрасный теплый пол по плитку

Теплый пол на инфракрасных панелях состоит из следующих слоев:

Инфракрасный теплый пол по плитку

• Отражающей пленки, укладываем поверх идеально ровной бетонной стяжки.
• Рабочей зоны – слоя инфракрасной панели, толщиной не более пары миллиметров.
• Слоя отделки, который накладывается поверх рабочей зоны только сухим способом.

Поэтому с «мокрой» плиточной отделкой инфракрасный пол сочетается только после предварительной подготовки, заключающейся в монтаже полимерной гидроизоляционной мембраны и установки жесткой основы под монтаж – плиты гипсокартона.

В итоге, инфракрасный теплый пол под плитку обустраивается очень долго и хлопотно. Но все окупается минимальным энергопотреблением отопительной системы. На обогрев квадратного метра помещения расходуется не более 40-60 Ватт электроэнергии.

К тому же, этот далеко не самый лучший теплый пол под плитку, получается намного безопаснее малогабаритного электрического варианта и намного тоньше безопасного «водяного» аналога. Поэтому данный вариант выбирают все рачительные домовладельцы.

canalizator-pro.ru

Теплый пол под плитку | Строительный блог

Сегодня я хочу рассказать какой теплый пол брать под плитку в ванной. Так как видов теплых полов предостаточно, об этом писали в статье – виды теплых полов, поэтому можно запутаться какой теплый пол брать именно для ванной. Все очень просто, читайте нашу статью – теплый пол под плитку…….

Кстати, такой теплый пол можно укладывать не только под плитку в ванной, но и санузле, кухне, под плитку на балконе если у вас там плиточные полы и т.д.

Итак, теплый пол под плитку.

Лично у меня в квартире была залита стяжка, поэтому теплый пол мне нужно было укладывать уже на стяжку, то есть в слой плиточного клея, который связывает плитку. Поэтому первый тип теплого пола, кабельный пол, который кладется на стадии заливки стяжки, отпал сам собой (подробнее в этой статье). Также отпал по той же причине и водный теплый пол, он высокий и его очень сложно положить на стяжку, нужно было бы ее долбить, а это очень энергозатратно, да и не зачем это. И начались поиски оптимального теплого пола.

Первое что для себя я решил, так это то, что теплый пол должен расходовать как можно меньше электроэнергии. То есть, чтобы 1 квадратный метр теплого пола расходовал меньше 150 Вт. Хоть это и звучит как фантастика, но такое сейчас вполне возможно.

Второе обратил внимание на пленочный теплый пол, он тонкий и есть варианты, которые кладутся именно под плитку, то есть в слой плиточного клея. Кстати есть виды, пленочного теплого пола, который расходует меньше чем 150 Вт электроэнергии, примерно 90 Вт, очень экономично. Однако стоит такой пленочный пол дорого, да и сторонников укладки под плиточный клей у него нет. Вот под ламинат это да, а под плитку тут многие думают. Самый большой минус укладки теплого пола под плитку, это то, что плитку уже потом не разберешь, поэтому нужен надежный вариант. Пленка является менее надежным вариантом, потому как она может реагировать на плиточный клей, простыми словами вступить с ним в химическую реакцию. А если пленочный пол разрушится под плиткой, что тогда делать? Долбить плитку? Поэтому было принято решение взять теплый пол на матах.

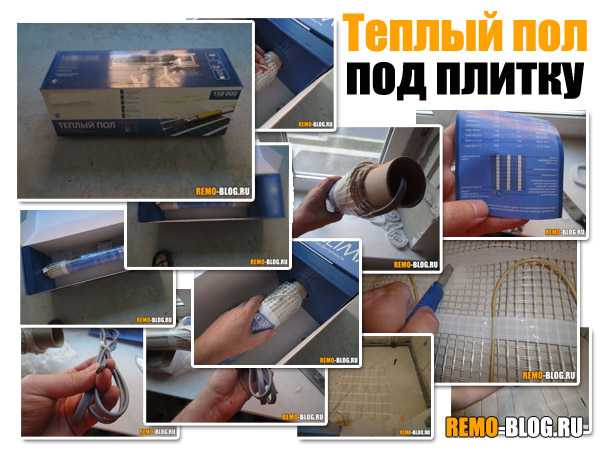

Третье — теплый пол на матах

По экономичности электроэнергии, теплый пол на матах находится в середине, он не такой прожорливый, как скажем кабельный теплый пол (из-за того что кабель немного тоньше), но и не такой экономичный как пленочный теплый пол. В общем 1 кв. метр, расходует электроэнергии 130 Вт.

Однако вы можете положить его на площадь, немного превышающую 1 кв. метр и он также нормально будет греть. Что я и сделал, положил на площадь примерно 1,2 кв. метра, но об этом будет отдельная статья.

Плюсы такого теплого пола под плитку.

1)      Теплый пол на матах имеет толстый кабель, который не вступает в реакцию со стяжкой, а поэтому есть больше шансов, что он прослужит дольше.

2)      Он тоньше, чем обычный кабельный теплый пол, а поэтому он легко умещается в слой плиточного клея.

3)      Он находится на матах (тканевая сетка), а соответственно при монтаже он не съедет и не потеряет размер, плиточный клей очень эффективно его крепит к стяжке, сетка имеет большие ячейки, а поэтому не мешает проникновению клея.

4)      Теплый пол на матах, может принимать любую форму, которая вам нужна, сетка легко режется и кладется так, как вам надо.

5)      Теплый пол на матах легко укладывается, не нужно раскатывать и крепить металлические крепления как для обычного кабельного пола. Просто раскатываем мат, режем как нужно и все. Время монтажа, примерно пять минут.

6)      Такой пол находится непосредственно под плиткой, а соответственно разогревать плиточный пол он будет быстрее чем, кабельный который лежит в самой стяжке. Кабельному полу нужно греть и стяжку и плитку, поэтому затрат энергии у него будет больше.

7)      После проведения испытаний, я убедился, что пол достаточно быстро нагревает плитку и отключается. Знаете, получается такой большой обогреватель в ванной! Через минут 10 – 15 в ванной становится тепло уже от пола, хотя он положен не по всей площади ванной комнаты. Думаю зимой с ним будет очень комфортно.

В общем, я выбрал именно такой теплый пол под плитку. НА сегодняшний день это самый оптимальный вариант. Хотя как мне кажется, скоро экономичный пленочный теплый пол вытеснит все остальные теплые полы.

Также для теплого пола нужно выбрать — правильный терморегулятор.

remo-blog.ru
