Безопасная электрика в доме из клееного бруса от Строй-М

Главная—Наши работы—Электрика в доме из клееного бруса

Монтаж электрики в доме из клееного бруса

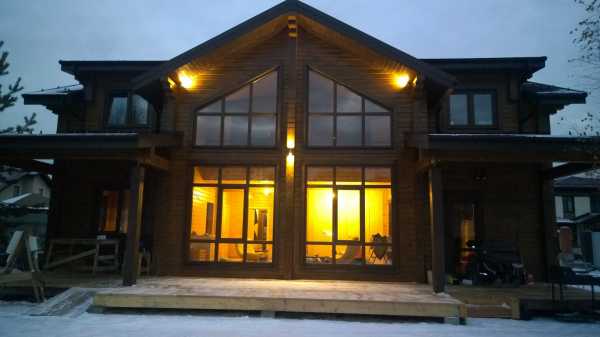

4.06. 2016 г. Компанией Строй-М успешно выполнена электрика в доме из клееного бруса.

Дома из клееного бруса имеют ряд преимуществ перед остальными технологиями

строительства домов из дерева. Одним из таких преимуществ является то, что дома из клееного бруса не нуждаются в

дополнительной отделке внутренних помещений.

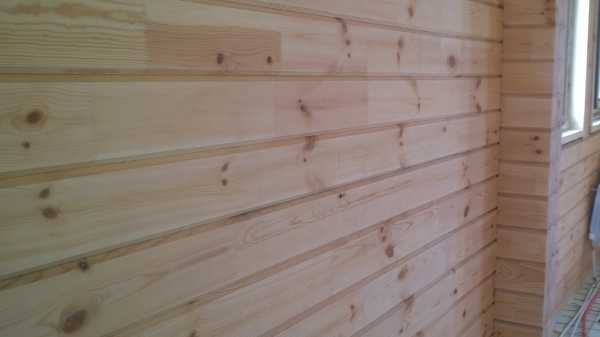

Внутренние стены домов из клееного бруса имеют гладкие отшлифованные поверхности, которые можно покрыть лаком и готово. Возникает вопрос: Как выполнить

электропроводку в доме из клееного бруса?

Есть несколько вариантов:

Ретро проводка
Открытая проводка в ПВХ трубе.
Открытая проводка в кабель канале.
Скрытая электропроводка в ПВХ трубе.
Скрытая проводка в ст. гофр. трубе.

Наш клиент остановил свой выбор на скрытой электропроводке в ПВХ трубе. Вся электропроводка выполнена скрыто. Розеточная сеть первого этажа проложена в трубе из ПНД в цементно-песчаной стяжке пола. На каждую розетку проложен отдельный кабель, а распределительные коробки сосредоточены в одном месте в металлическом корпусе щита, который

находится под основным учетно-распределительным щитом.

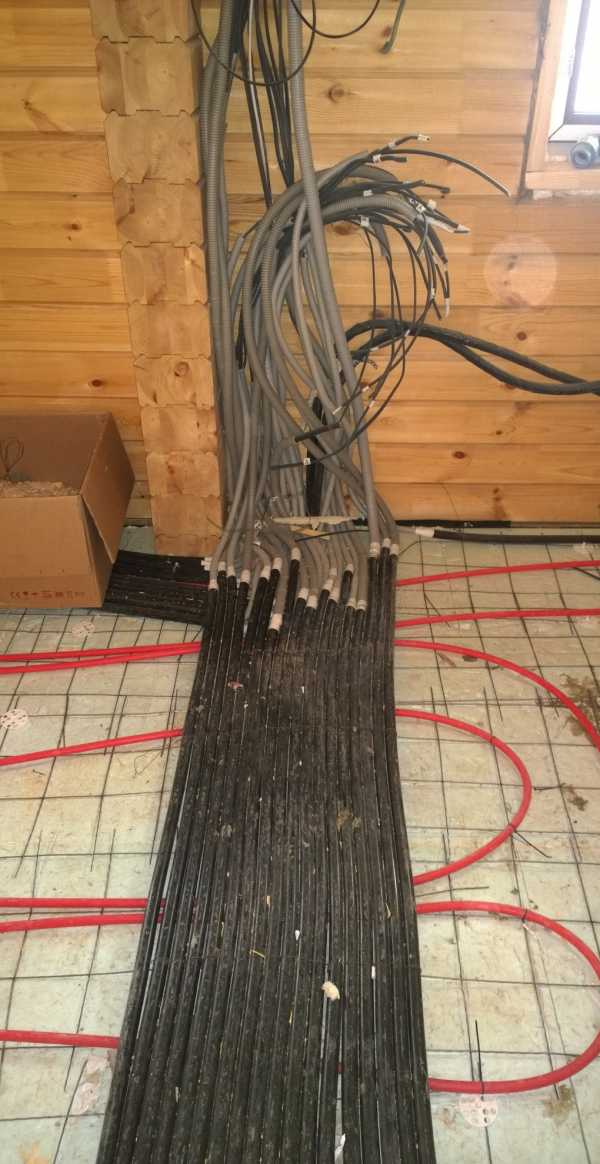

Сеть освещения первого этажа частично проложена в полу второго этажа, в основной массе это выпуски на светильники, а выключатели проложены в полу первого. Электропроводка розеточной сети второго этажа проложена в межэтажном перекрытии, там же где проложены выпуски на светильники первого этажа.

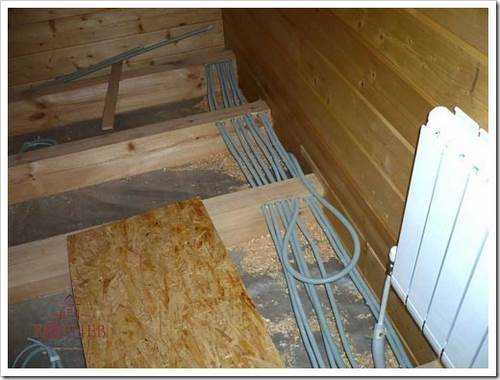

Кабели на светильники второго этажа проложены по черновому деревянному потолку. На каждый электроприбор, будь то светильник, выключатель, вентилятор или розетка, проложен отдельный кабель в трубе идущий от металлического щита с распределительными коробками. Это сделано для того что бы исключить соединения проводов (распределительные коробки) в закрытых деревянных нишах, а соответственно повысить пожарную безопасность строения.

Для того что бы проводка получилась скрытой, на стадии строительства, внутри стен были просверлены каналы диаметром 35 мм. для прокладки в них кабелей идущих на розетки и выключатели.

Для установки розеток и выключателей, были пробиты гнёзда в деревянных стенах, в последствии в гнезда вмазаны на строительный гипс монтажные коробки, что в совокупности увеличивает надёжность по пожарной безопасности, т.к. места присоединения проводов к розеткам (наиболее уязвимые части в электропроводке) «упакованы» в «каменный мешочек» и изолированы от деревянных конструкций дома.

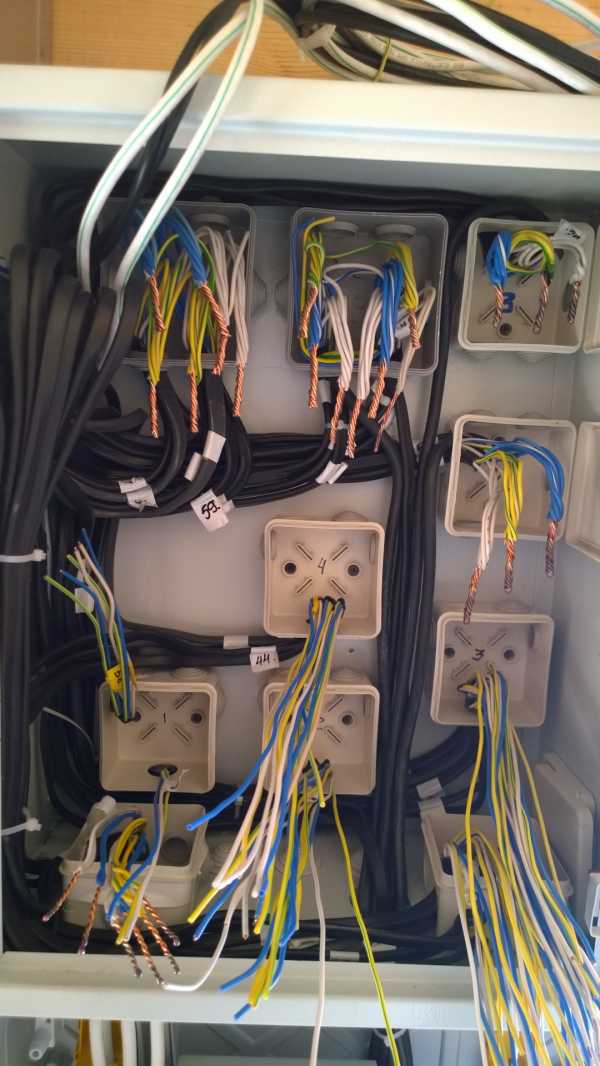

Все кабельные линии в доме проложены по принципу магистрали, другими словами, кабельные линии проложены по одной трассе, от которой идут ответвления. Вертикальные подъёмы и спуски магистрали идут в металлических коробах с металлическими крышками. Все металлические конструкции, нормально не находящиеся под напряжением заземлены, согласно ПУЭ.

Для распределения и защиты всех без исключения кабельных линий были использованы дифференциальные автоматические выключатели, что в очередной раз повышает надёжность надежность всей системы электропроводки в деревянном доме, потому как дифференциальные автоматические выключатели защищают не только провод от перегрева при превышении номинальных токов, но ещё контролируют состояние изоляции жил кабелей.

Для обеспечения дома защитным заземление, специалистами компании Строй-М был выполнен контур заземления, состоящий из трёх вертикальных и одного горизонтального электрода.

После прокладки кабельных линий, а также монтажа схем и установки распределительного щита, был проведён комплекс пуско-наладочных работ (работа лицензированной электролаборатории), с выдачей соответствующих официальных протоколов.

Стоимость электромонтажных работ «под ключ» в двухэтажном доме общей площадью 370 м2 составила 240 т.р. стоимость материалов 190 т.р.

Компания Строй-М выполняет работы по монтажу электрики в доме из клееного бруса

stroym96.ru

Особенности устройства электроснабжения в деревянном доме

С электричеством, как известно, шутки плохи, а тем более в деревянном доме. Ведь дерево — это не только прекрасный строительный материал, но ещё и горючее вещество (по определению — топливо). Чуть заискрила проводка — и дома как не бывало. Между тем при строгом соблюдении правил электро- и пожарной безопасности риск возгорания по вине системы электроснабжения практически сводится к нулю. Причём без всякого ущерба для комфорта.

Справедливости ради отметим, что дерево — хороший диэлектрик (в сухом состоянии, разумеется), и в этом качестве, по сути, работает на электробезопасность. Плюс к тому пусть слабым, но всё же утешением может служить тот факт, что массивные деревянные конструкции (бревенчатые стены, балки из массивного бруса) при пожаре сохраняют несущую способность и устойчивость в течение достаточно продолжительного времени (в отличие, скажем, от несгораемых стальных элементов, которые при нагревании почти сразу становятся «бессильными»). Под действием огня на поверхности дерева образуется угольно-пиролитический слой. Доступ кислорода сокращается, горение замедляется, а тем временем, глядишь, и пожарная команда подоспеет. Правда, жить в обугленном доме — врагу не пожелаешь, а полное восстановление изначального вида практически невозможно.

Устройство воздушного ввода электрокабеля

Распределительный щит в деревянном доме

Согласно последним указаниям органов энергонадзора, в загородных домах должно быть установлено два распределительных щита: один за пределами дома, другой — внутри. Наружный служит пристанищем для электросчётчика (чтобы контролёры из соответствующих инстанций могли в любое время проверить показания). От внешнего щита подводящий электрокабель протянут ко второму, внутреннему. На его DIN-рейках (профилях стандартной конфигурации) смонтированы различные электротехнические модули.

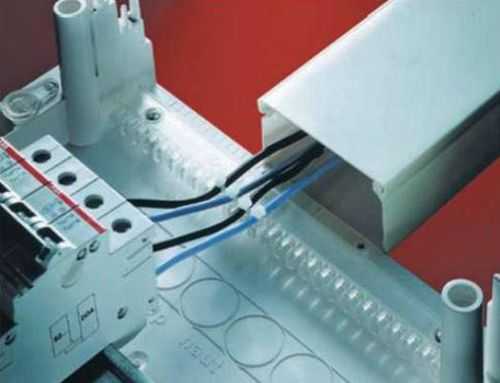

Навесной распределительный щит

Вначале стоит вводной автоматический выключатель (впрочем, он может находиться и во внешнем щите). Затем подводящий провод разделяется на отдельные линии, питающие осветительную сеть, розеточную группу и т. д. Коммутацию и защиту каждой магистрали обеспечивают автоматические выключатели. Также во внутреннем щите располагают устройства защитного отключения (УЗО). Чтобы упростить комплектацию силового щита, используют дифференциальные автоматы, выполняющие функции УЗО и автоматических выключателей. Помимо защитных устройств в щите размещают вспомогательные модули: реле ограничения предельной нагрузки; реле, контролирующие качество поступающей электроэнергии; устройства охлаждения и др.

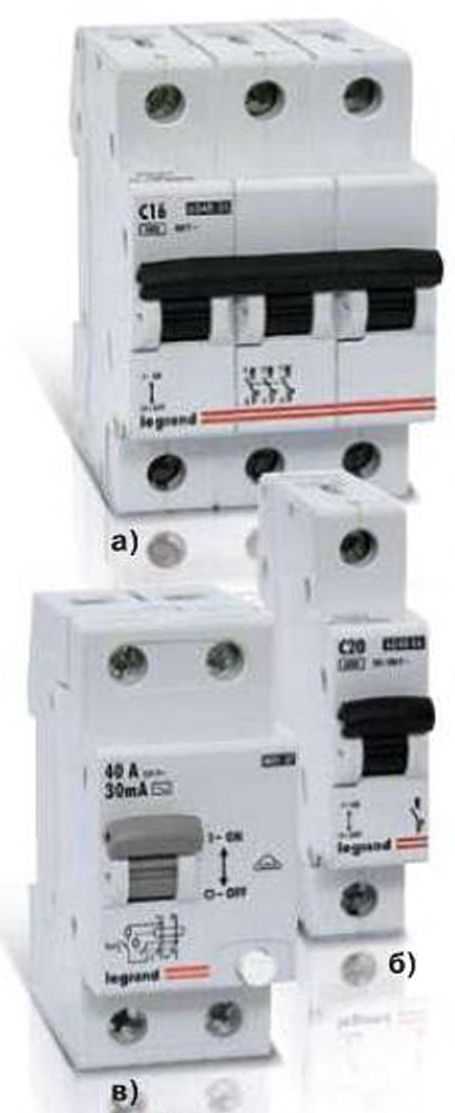

Модульные устройства а, б) Автоматические выключатели в) Устройство защитного отключения

Кроме того, специалисты настоятельно рекомендуют устанавливать в загородных домах устройства защиты от импульсных перенапряжений, то есть от кратковременных скачков напряжения (менее миллисекунды), амплитуда которых может многократно превышать номинальное напряжение в сети. Импульсные перенапряжения возникают вследствие прямого или удалённого удара молнии, а также в результате негативного влияния мощного или специфического электрооборудования (дуговых печей, сварочных аппаратов, тиристорных устройств и др.). Подобные скачки губительны для чувствительной электронной техники.

Однофазный стабилизатор переменного напряжения R 800 от компании «Штиль» (Россия) для бытового использования

В деревянных домах устанавливают навесные пылевлагозащищённые силовые щиты (в каменных строениях и городских квартирах обычно используют встраиваемые модели). Снаружи монтируют шкаф с прозрачной устройствам присваивается класс ограничения (самые быстрые относятся к классу «3»). К тому же учитывается минимальная сила тока при коротком замыкании, вызывающая почти мгновенное срабатывание электромагнитного расцепителя. По этому показателю автоматический выключатель получает соответствующую характеристику (В, С, D). В быту обычно используют приборы категории С.

Наружный распределительный щит с установленным счётчиком и вводным автоматическим выключателем. Внутренний распределительный щит с установленными модулями и вольтметром

Устройства защитного отключения обесточивают электросеть при утечке тока. Подобная аварийная ситуация обычно возникает из-за повреждения проводки или электроприбора. Вряд ли кто-нибудь усомнится в необходимости УЗО. Эти устройства защищают человека от поражения током, и этим всё сказано. Для деревянного дома особое значение приобретает противопожарная функция УЗО. Дело в том, что длительная утечка электротока вызывает самовозгорание дерева и других горючих материалов. Иначе говоря, обесточивая сеть, устройство предотвращает возникновение огня.

В загородных домах обычно используют УЗО с номинальным током срабатывания 10 и 30 мА. Более чувствительные устройства устанавливают на отдельные контуры, питающие электроприборы во влажных помещениях. Повышенного контроля требует и проводка, проложенная в чердачных перекрытиях и в неэксплуатируемом подкровельном пространстве. В таких зонах даже малая утечка (незаметная для УЗО на 30 мА) при определённых условиях может привести к возгоранию деревянных строительных конструкций.

Подбор автоматических выключателей и УЗО производят при проектировании системы электроснабжения. Автоматические выключатели выпускаются в широкой линейке номиналов, то есть показателей силы тока, допустимых для той или иной линии. Не вдаваясь в технические подробности, скажем, что для расчёта используют прямую зависимость между мощностью, напряжением и силой тока (Р = U х I, где Р — мощность в ваттах. U — напряжение в вольтах, I — сила тока в амперах). При выделенной мощности в 10 кВт и стандартном напряжении в сети 220 В получаем допустимую силу тока 45 А. Подбираем вводной автоматический выключатель ближайшего номинала — 40 А. Приборы для отдельных линий приобретают, исходя из суммарной нагрузки (для осветительной сети) или мощности потребителя. В розеточной группе номинал выключателя зависит от сечения подводящей магистрали.

Создание системы энергоснабжения загородного дома должно осуществляться в соответствии с электропроектом, выполненным специализированной организацией (со всеми лицензиями и полномочиями от энергонадзорных органов). Вместе с тем хозяевам не следует оставаться в стороне от процесса проектирования и комплектации. Желательно хотя бы в общих чертах вникнуть в курс дела. Важно прояснить для себя все принципиальные моменты, касающиеся выбора устройств электробезопасности, распределительных силовых щитов, электроустановочных изделий, кабельной продукции и других материалов. Ведь пользоваться всем этим электротехническим комплексом будут домовладельцы, а не проектировщики или электромонтажники. Кстати, хозяева также несут ответственность за нормальное и безопасное функционирование системы электроснабжения загородного дома.

Сборка навесного распределительного щита

Открытая проводка в деревянном доме

В соответствии с действующими российскими нормами электрическая разводка по сгораемому основанию (то есть деревянным стенам) осуществляется открыто. Причём между проводом и стеной оставляют воздушный зазор. Кабель при прохождении по нему электрического тока нагревается, а если он находится в горючей среде, то при определённых условиях возможно самовозгорание стенового материала. В случае открытого монтажа риск возникновения пожара по вине проводки минимизирован. К тому же открытый кабель проще контролировать, ремонтировать, а при необходимости заменить. Современную разводку обычно закрывают пластиковыми кабель-каналами (коробами) разных цветов и фактур, в том числе под различные породы дерева.

Скрытая проводка в деревянном доме

Вместе с тем в европейских странах на законных основаниях используют скрытую проводку в деревянных стенах. Кабели прокладывают в гибких закладных кабель-каналах или гофрированных трубах из самозатухающего и не поддерживающего горение пластика. При этом используется проводная продукция с надёжной и долговечной многослойной изоляцией, существенно снижающей тепловыделение кабеля. Для устройства скрытой проводки в деревянных стенах просверливают каналы.

Скрытая разводка в пластиковых гофро-трубах

Эти работы проводят в заводских условиях при изготовлении домокомплекта. В ходе сборки здания и электромонтажа в каналы заводят гофротрубы, а затем протягивают кабель. Дальнейшее развитие внутренней электросети осуществляется открытым способом. Просверлить каналы в готовом доме без серьёзных повреждений деревянных стен практически невозможно. И ещё один нюанс. На момент изготовления домокомплекта должен быть разработан подробный электропроект, который основывается на дизайн-проекте интерьера.

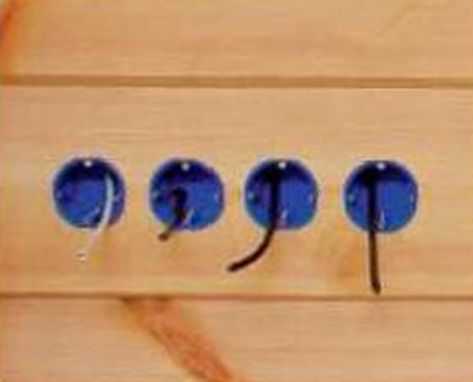

Монтажные коробки под розетки при скрытой проводке в доме из клеёного бруса

Казалось бы, какое нам дело до западных технологий? Между тем в домах из оцилиндрованного бревна и клеёного бруса финского производства применяется скрытая проводка электроснабжения. Опыт зарубежных коллег переняли и многие российские компании, занимающиеся деревянным домостроением. На вопрос, как скрытая проводка согласуется с действующими регламентирующими документами, следует ответ, что на прокладку кабеля скрытым способом получено особое разрешение органов пожарного и энергонадзора.

Скрытая проводка в интерьере дома из клееного бруса

Пожаро- и электробезопасность деревянного дома

Загорится ли деревянной дом от одной искорки — вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрообразование в электроустановочных изделиях — розетках и выключателях. Для решения этой электротехнической задачки необходимо при организации системы электроснабжения загородного дома использовать высококачественную продукцию ведущих производителей (АВВ, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия нередко приобретаются по остаточному принципу. Низкие цены и приемлемый дизайн — вот основные критерии выбора. О пожаро- и электробезопасности задумываются в последнюю очередь. А ведь именно эти показатели определяют качество электроустановочной продукции.

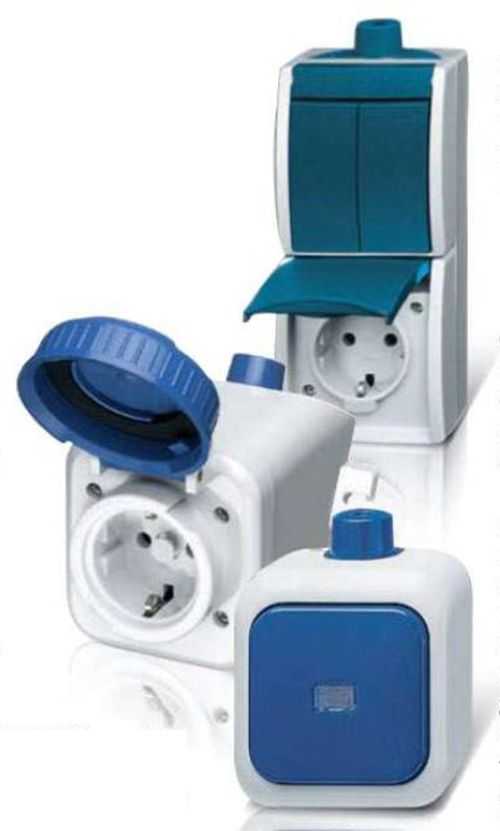

Пылевлагозащищённые электроустановочные изделия для наружного монтажа

В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика — прекрасный диэлектрик, не горит и к тому же дёшево стоит. Но у неё есть один серьёзный минус — хрупкость. Под действием температурно-динамических нагрузок (периодическое нагревание и остывание при включении и выключении прибора) фарфоровый механизм покрывается трещинами и может даже лопнуть. Закреплённые на нём токоведущие части приобретают подвижность. В результате возникает неплотность контакта, что, в свою очередь, приводит к образованию искр и даже дуги утечки с характерным ярким свечением.

Розетка на керамическом основании

На деревянные стены следует монтировать розетки и выключатели с механизмом, изготовленным из термостойкого пластика. Такая основа хорошо воспринимает динамические воздействия и со временем не деформируется.

Розетки на пластиковом основании, подвергнутые воздействию открытого огня а) Основание из обычного пластика б) Основание из термостойкого пластика

К сожалению, на рынке присутствуют розетки и выключатели, изготовленные из дешёвого пластика. Бывает так, что при аварийном нагреве из розеток начинает капать расплавленное основание. Вместе с тем изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130 °С без изменения геометрии. К тому же при выборе розеток и выключателей предпочтение следует отдавать продукции с надёжными винтовыми или пружинными зажимами.

Система электроснабжения загородного дома и участка должна быть организована в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. Защита от поражения электрическим током», «Рекомендациями по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений» и др. Приведём лишь некоторые положения:

При устройстве наружной сети, ввод электрокабеля в строение осуществляется от воздушной линии электропередачи. Прокладка проводов в трубах в земле не допускается.
Расстояние от проводов ответвления до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными участками. Наименьшее расстояние от проводов ввода в дом до земли должно быть не менее 2,75 м. Наружные контуры электросети не должны пересекать проезжую часть владения.
Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8 -1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на прокладках из непроводящего материала.

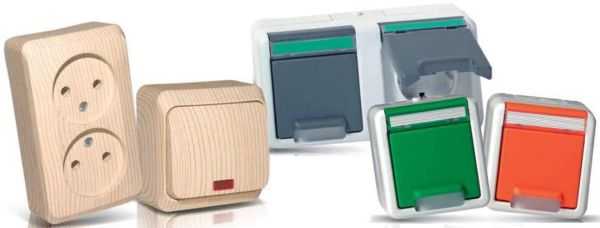

Электроустановочные изделия «Дачный этюд» и пылевлагозащищённые электроустановочные изделия

Система заземления

Строительство многих частных домов ведётся без устройства системы заземления электросети. Возникает парадоксальная ситуация. Ко всем потребителям внутри дома подведён трёхжильный кабель, но входящий в его состав «РЕ-проводник» («защитное зануление») лишён всякой связи с землёй. А ведь он должен быть подключён к заземляющему контуру из оцинкованной стали, зарытому в землю вблизи дома. Систему заземления выполняют по специальному проекту. При его разработке учитывают свойства грунтов, наличие и химический состав грунтовых вод, грозоопасность местности и многое другое. Кстати, к контуру заземления подключают и систему молниезащиты, которая также комплектуется и монтируется по отдельному проекту.

Устройство заземления нулевого провода на вводе в дом

Дабы не рисковать жизнью, необходимо использовать модули от ведущих производителей. При правильном монтаже такие приборы прослужат полвека и более (скажем, автоматы АВВ и Schneider Electric рассчитаны на 10000 циклов срабатывания при норме 3000 циклов). К тому же высококачественным модулям не свойственно ложное срабатывание. Если УЗО или автомат обесточивает сеть или отдельную линию, значит на то есть объективная причина.

Что бы еще почитать?

remstd.ru

Выбор электропроводки в доме из бруса

Внутренняя система электроснабжения домов, построенных из деревянного бруса, должна соответствовать достаточно специфичным требованиям, определяемым целым рядом нормативных документов. Основные среди них – СНиПы, касающиеся правил устройства имеющих общепотребительское назначение электроустановок, Государственные стандарты на электроустановки и устройство их защитного отключения.

Все эти документы регламентируют устройство электропроводки с точки зрения безопасности ее эксплуатации и защиты пользователя от поражения электрическим током, не нормируя явным образом немаловажную в деревянных жилых строениях эстетическую составляющую домашней системы электроснабжения. Проще говоря, ни в одном документе не определяется явным образом обязательность устройства того или иного типа проводки. А в домах из деревянного бруса вопрос выбора способа «раскидывания» проводов очень даже актуален.

Виды электропроводки

Электропроводка может быть одного из трех видов:

Скрытая;
Комбинированная;
Наружная.

Технологически наиболее прост в деревянных домах третий вариант – наружный; однако именно он самый сложный и неудачный с точки зрения любого интерьерного дизайнера. Ведь в этом случае все силовые и соединительные провода укладываются прямо по поверхности стен и потолков либо в кабель-каналы (пластиковые электрокороба), либо в электротехнический гофрорукав, либо вообще открытым способом на фарфоровые изоляторы или полоски листового асбеста. Так или иначе, но соединительные провода и распределительные коробки всегда оказываются на самом видном месте, и замаскировать их практически невозможно – весь дизайн интерьера приходится «привязывать» к системе электроснабжения.

Однако с точек зрения пожарной безопасности, трудоемкости, финансовых затрат и удобства эксплуатации такой способ электропроводки в брусовых домах самый оптимальный. И именно при наружном расположении проводов система внутридомового электроснабжения может быть в любой момент с легкостью переделана в соответствии с изменившейся планировкой помещения или интерьерного дизайна.

Явные недостатки скрытой проводки

Скрытая проводка в деревянных домах с эстетической стороны идеальна: на виду находятся только приборы освещения (и то не всегда), выключатели-регуляторы и розетки. Все провода спрятаны под поверхностью стен, потолков и полов, распределительные коробки обычно вообще отсутствуют… однако технически реализовать такую электрификацию всего помещения весьма затруднительно. Связано это, в первую очередь, с технологией сборки домов из бруса и невозможностью избегания усадки готового сруба:

Соосность предварительно подготовленных сквозных каналов в отдельных стеновых пластинах со временем нарушается настолько, что заложенные в них провода может просто порвать.
Штробление (точнее — фрезерование) деревянных стен приемлемо только в случае их большой толщины и обшивки отделочными материалами.
После усадки сруба (которая длится несколько лет!) отфрезерованный канал может сильно деформироваться, что ведет обычно к нарушению работоспособности проводки.

Противопожарной безопасности скрытая проводка в домах из бруса тоже не слишком способствует, несмотря на специальную пропитку и использование для изолирования каналов под электропроводку от древесины самозатухающих или даже негорючих материалов. Еще один недостаток скрытого монтажа – невозможность изменения места расположения электроустановочных изделий: все розетки и выключатели устанавливаются в раз и навсегда выбранную точку поверхности стены.

Единственный случай, в котором приемлемо устройство в домах из бруса скрытой проводки – это обшивание стен и потолков тем или иным отделочным материалом. В таком случае все провода, затянутые в металлические или пластиковые трубы (или же гофротрубу), размещаются между наружной поверхностью «черной» стены и внутренней – материала обшивки.

Компромиссное решение

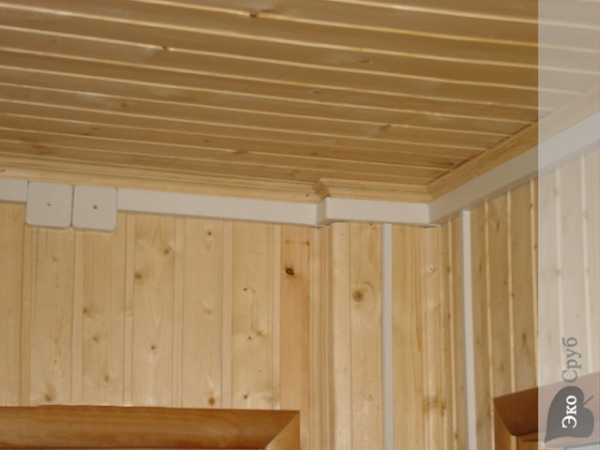

Наиболее часто при строительстве деревянных домов применяется комбинированный способ проводки – компромисс между скрытым и наружным типами. В этом случае основная масса проводов, затянутых в «гофру», укладывается под полом. К розеткам, расположенным обычно на небольшой высоте от напольного покрытия, питающую линию подводят любым доступным способом – по плинтусу, коротким отрезком электрокороба или через диагональное отверстие в стене. Для выключателей, располагающихся обычно возле дверей, провода подводятся внутри дверного откоса и через сквозной канал.

Достоинство комбинированного способа монтажа электропроводки – сохранение достаточной в большинстве случаев возможности переноса розеток в другие места расположения при почти полной невидимости элементов монтажа. При правильном подходе к организации «подпольного» размещения такая проводка полностью отвечает всем необходимым нормативам и имеет практически нулевую пожарную опасность.

Другие статьи

Наши проекты

www.ecosrub.ru

Правила электропроводки в деревянном доме: что нужно знать?

Правила электропроводки в деревянном доме стоит соблюдать тем, кто желает обезопасить свое помещение от воспламенений, вследствие короткого замыкания или сбоя работы элементов электросети.
Знания о том, как лучше сделать электропроводку в деревянном доме, очень важны при строительстве сооружений.

Согласно статистике служб пожарной безопасности – более пятидесяти процентов возгораний в домах из деревянного бруса возникает вследствие неисправности электропроводки. Как правило, пожар считают следствием короткого замыкания сети. Однако основная причина возникновения такой ситуации кроется в:

использовании некачественного оборудования при монтаже;
экономии денежных средств;
желании сделать всё на скорую руку.

Существенно обезопасить ваше здоровье, обеспечить дом теплом и бесперебойной работой сети поможет правильный монтаж электропроводки в деревянном доме.

Правила монтажа электропроводки в деревянном доме

Отказ от использования древесины в качестве основного строительного материала может решить проблему пожарной безопасности населения.

Но такие сооружения обладают рядом преимуществ:

Дерево обладает способностью пропускать кислород, что благоприятно влияет на здоровье жильцов.
Материал плохо проводит тепло, а значит, имеет отличные теплоизоляционные характеристики.
Дом из бруса поддается сборке и разборке.
Малый вес конструкции обеспечивает возможность установки на мягком грунте.

На первом этапе монтажных работ следует прочесть инструкцию о том, как правильно провести проводку в деревянном доме. Важное условие при монтаже – правильный выбор шнуров.

Какой провод выбрать для проводки в деревянном доме? Во время работы провода подвергаются нагрузке. Качественно подобранные элементы должны обладать запасом мощности на тридцать процентов выше требуемого. Кабель для электропроводки в деревянном доме должен быть покрыт оболочкой, которая способна противостоять горению и повреждениям любого механического характера.

Важно знать, как монтировать проводку в деревянном доме. Электрическая магистраль в сооружении должна быть скрытой, но иметь возможность доступа к местам стыков. Это позволит своевременно осуществлять ремонтные работы и исправления в нарушении работы элементов сети. Электролинию помещают в гофры из материала, который удовлетворяет требованиям дальнейшей эксплуатации.

Правила монтажа электропроводки в деревянном доме требуют установки УЗО. Это устройство контролирует подачу электричества и отключает его, когда происходит перегрузка сети. Надлежит установке автономная ветка сети с большим запасом мощности, к которой подключают электроприборы повышенной мощности.

Правила прокладки электропроводки в деревянном доме разрешают монтировать шнуры и провода в каркас зданий. В зазоры, которые остаются в отверстиях и между проводами, следует запрессовывать легко извлекающую пожароустойчивую смесь. В качестве её состава используют такие компоненты, как строительный гипс, вспученный перлит, песок, цемент и глину.

Заделка отверстий производится по всей поверхности: для устранения попадания воздуха или газа.

Правила прокладки проводки в деревянном доме гласят: все манипуляции с установкой электролинии должны происходить в промежутке температур от нуля до пятнадцати градусов по Цельсию.

Монтаж электрической магистрали – открытый и закрытый тип

Существует два способа, по которым осуществляется установка проводки в деревянном доме. Чему отдать предпочтение, зависит от:

конструкции здания;
климата;
параметров воздуха внутри него;
целевого назначения помещения.

Для того чтобы понять, как лучше сделать электропроводку в деревянном доме, желательно внимательно изучить особенности обоих типов установки.

Электрическая магистраль открытого типа реализуется по стенам. Для эстетичности шнуры прячут под плинтуса, трубки и каналы из пластмассы. Материал должен иметь электроизоляционные свойства, быть самозатухающим или вообще не подвергаться воспламенениям. Основные требования к материалу содержат правила проводки электричества в деревянном доме. Пространство маскирующих изделий не следует заполнять более чем на шестьдесят процентов.

Иной способ прокладки проводки – её скрытие в конструкции здания. Правила скрытой проводки в деревянном доме позволяют монтировать электросеть в пустоты каркаса, под натяжным потолком и в замоноличеных трубах. Рекомендуется использование кабелей с качественной изоляцией, с покрытием, защищающим от повреждений. Под облицовочными материалами провода прокладывают по горизонтали или вертикали.

Прежде чем сделать электрическую проводку в деревянном доме скрытого типа, стоит учесть факт, что в случае демонтажа такой прокладки, велика необходимость переделки ремонта. Чтобы выполнить правильные схемы не поленитесь заранее рассчитать проводку в деревянном доме.

Правила проводки электричества в деревянном доме нормируют зазор между основными элементами и частями электролинии. Он должен быть равен двум миллиметрам. Монтаж проводят на любой высоте.

Запрещено смешивание электролиний со слабым и сильным токами. Проводка не выполняется на изгибах стен, напротив дверей, около радиаторов и за ними.

Если после ознакомления с печатным материалом у вас возникли какие-то вопросы, и вы хотите наглядно увидеть способы монтажа проводки, то всегда можно посмотреть правила проводки в деревянном доме на видео.

Прочтите также:
— Как правильно подключить выключатель света. Пособие знатока
— Подключение проходного выключателя: инструкция и схема
— Проводка в квартире своими руками
— Выключатели света: разновидности, характеристики, цены
— Дистанционный выключатель света с пультом
— Ретро проводка в деревянном доме

←Вернуться

ufa.bitu.ru

Монтаж проводки в доме из бруса

Одним из наиболее доступных строительных материалов для возведения частного дома считается дерево. В последнее время большую популярность приобретает клееный брус. Он уже давно используется в Европе, но в России эта технология лишь сегодня переживает пик популярности.

Одним из главных недостатков дома из дерева является его уязвимость к огню. Поэтому электропроводка должна быть уложена корректным образом. Дома из бруса недорого Вы сможете заказать у проверенных застройщиков, имеющих собственный сайт в Интернете.

Вводные электрические коммуникации

Для ввода электрического питания в дом используют специальный вводной кабель. Он идёт от трансформаторной подстанции (либо от близкорасположенной электрической опоры) в распределительный щит.

Различают два типа вводов:

воздушный;
подземный.

Следует сразу отметить, что подземный ввод является более предпочтительным. Так как обладает большим количеством преимуществ: надёжность, большой эксплуатационный срок и эстетичность.

Однако он располагает и недостатками. Прокладка кабеля под землёй – весьма трудоёмкий процесс, который должен осуществляться с сохранением необходимых правил.

Глубина прокладки не должна превышать отметку в 80 см. Не стоит забывать и о песочной подушке, которая располагается над кабелем. Она должна состоять из 20-ти сантиметрового слоя.

Деревянный дом: открытый способ проводки

Следует понимать, что если проводка будет находиться внутри деревянных стен, то даже повышение температуры кабеля и нарушение изоляции может привести к возгоранию. По этой причине, электрическую проводку в деревянном доме выполняют открытой.

Прокладка проводников ведётся на специальные пластиковые рукава – гофры или аналоги из металла.

Говоря о проводе… Должен использоваться специальный кабель с невозгораемой изоляцией. При значительном превышении эксплуатационной температуры она лишь плавится. Опасность заключается в том, что при тлении выделяются токсичные пары.

При малейших признаках КЗ в проводке следует обесточить дом, провести эвакуацию жильцов и выяснить причины появления синтетического запах продуктов тления.

Смотрите также:

Видео продемонстрирует этапы прокладки электропроводки в деревянном доме:
