Несложная и традиционно применяемая во всех кулинарных культурах мира технология холодного копчения предназначена для получения аппетитных закусок из рыбы и различных сортов мяса.

Собственная коптильня в доме или на даче разнообразит процесс приготовления деликатесов, особенно в случаях, когда речь идет о заядлых рыбаках и охотниках.

Это несложное и напоминающее простую печку устройство можно собрать из подручных средств при различных ситуациях.

Содержимое обзора:

• Разборная коптильня своими руками
• Принцип работы и сборка дымогенератора
• Разнообразие конструкций дымогенератора
• Фото дымогенератора своими руками

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

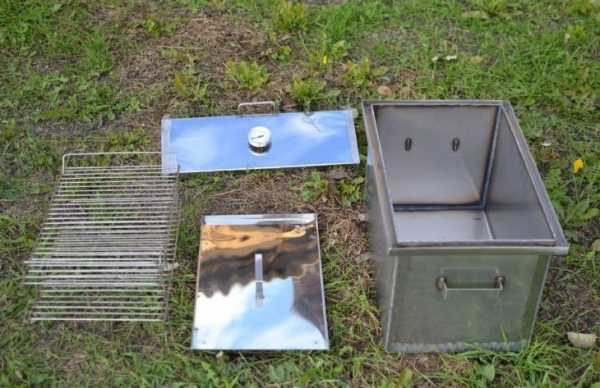

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

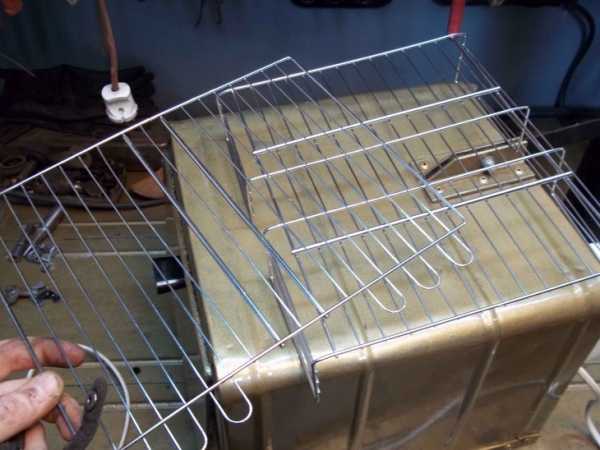

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

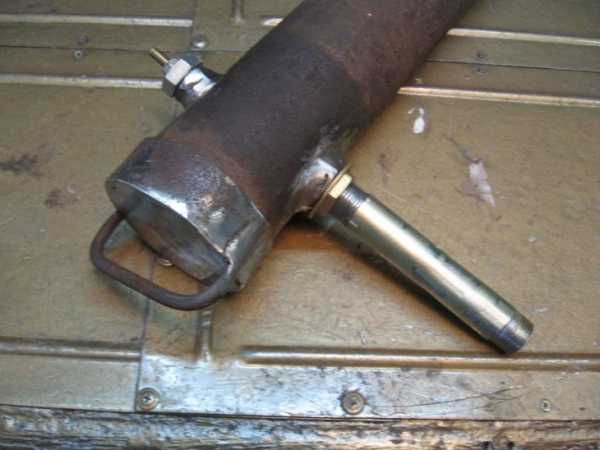

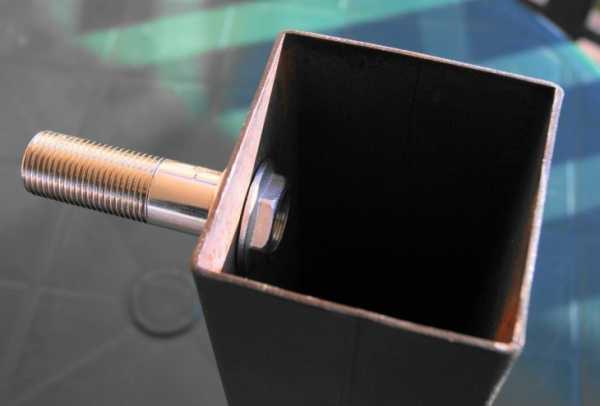

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

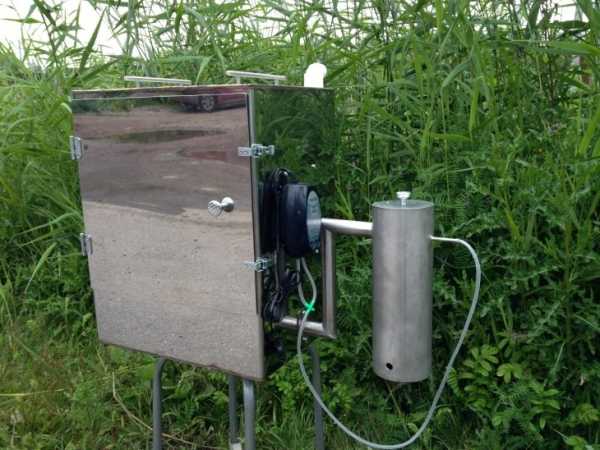

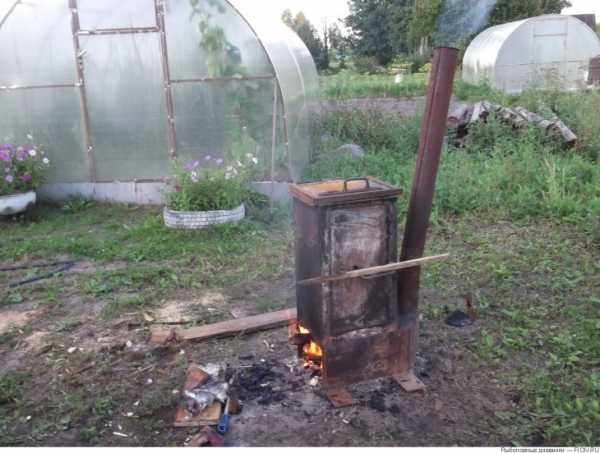

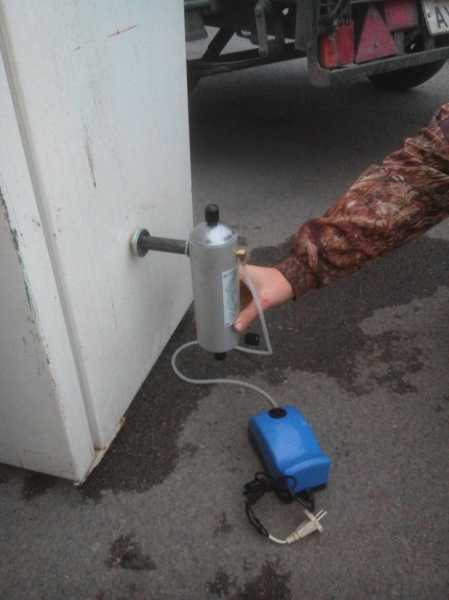

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Обратите внимание!

• Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
• Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
• Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Разнообразие конструкций дымогенератора

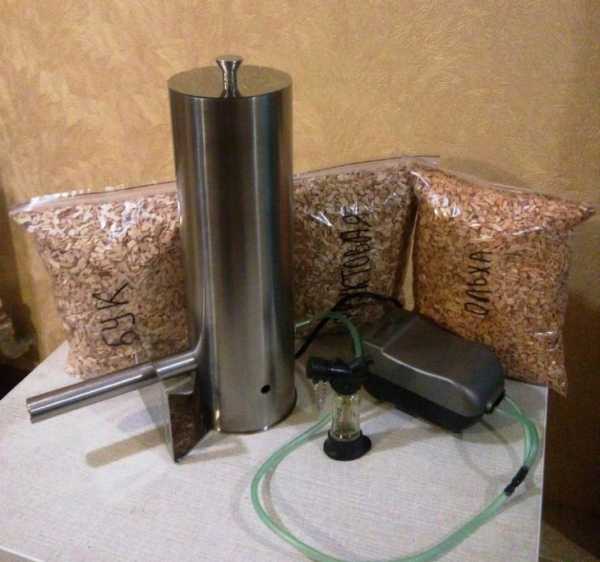

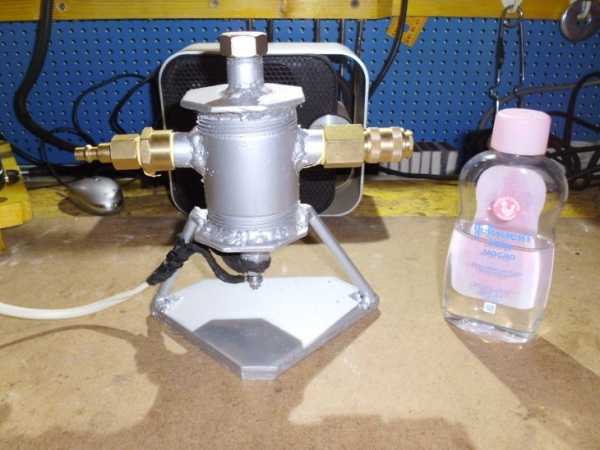

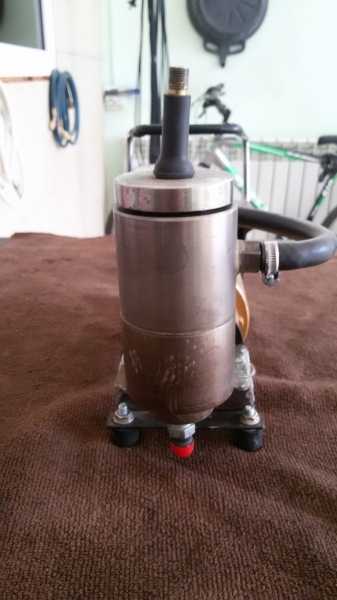

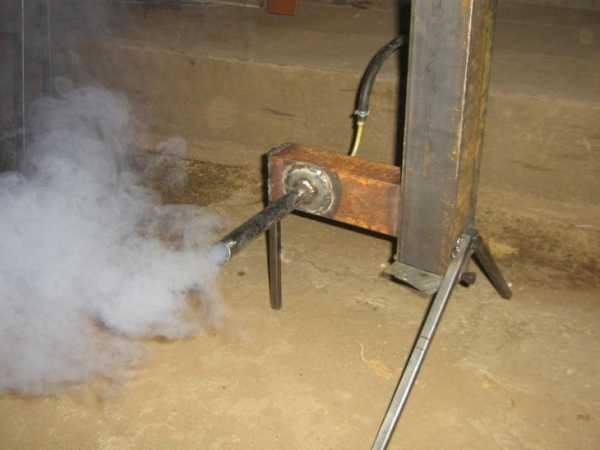

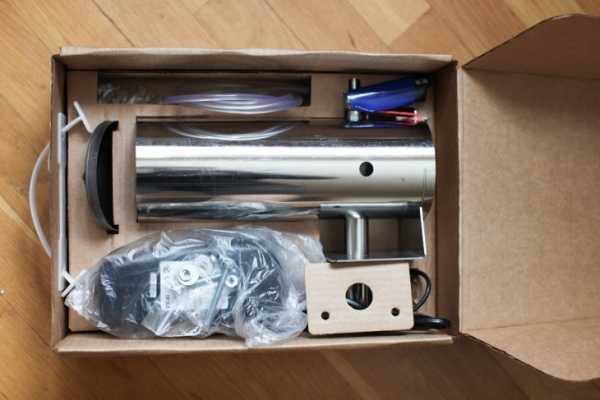

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

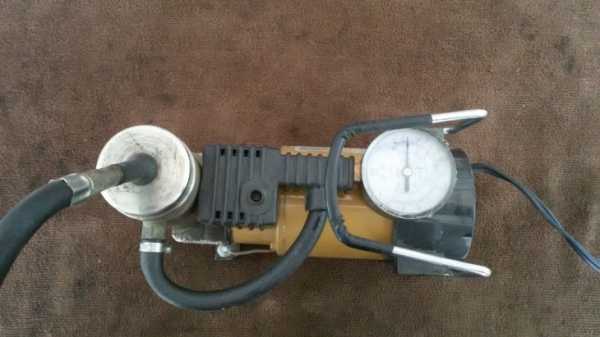

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

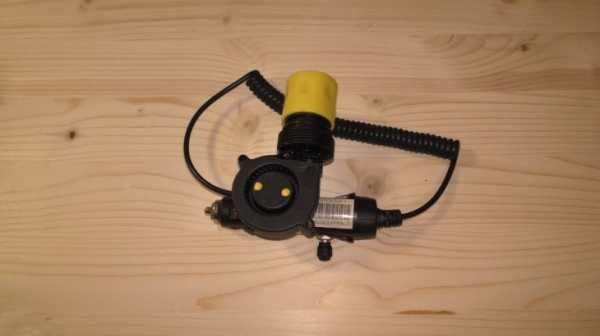

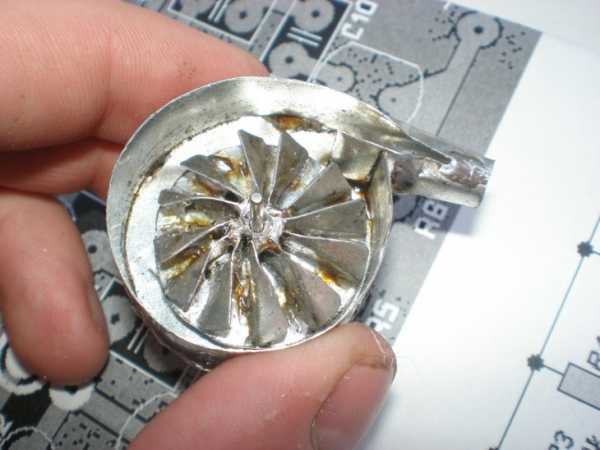

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

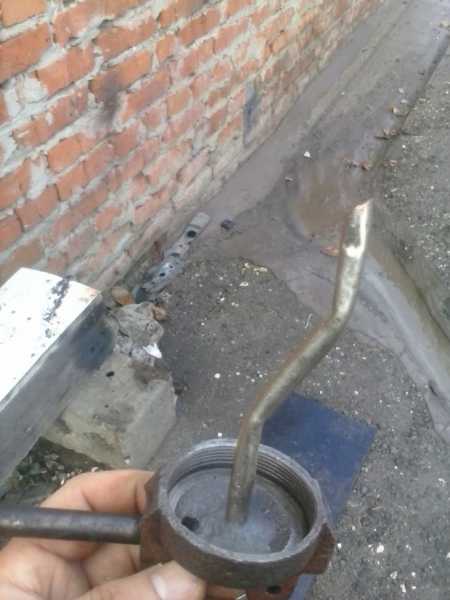

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

• Как делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото
• Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений
• Топор своими руками (67 фото) — создаём боевой, декоративный и рабочий инструмент

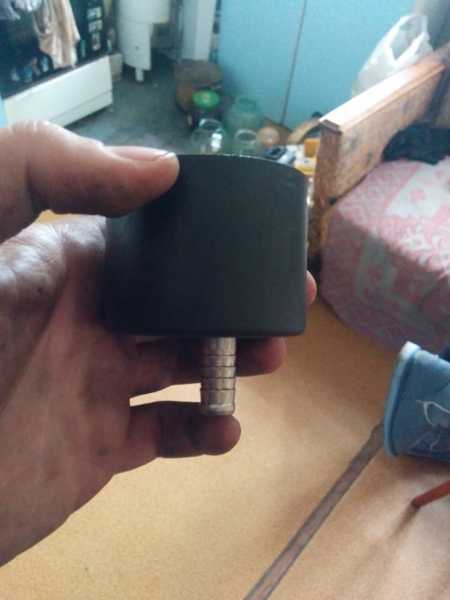

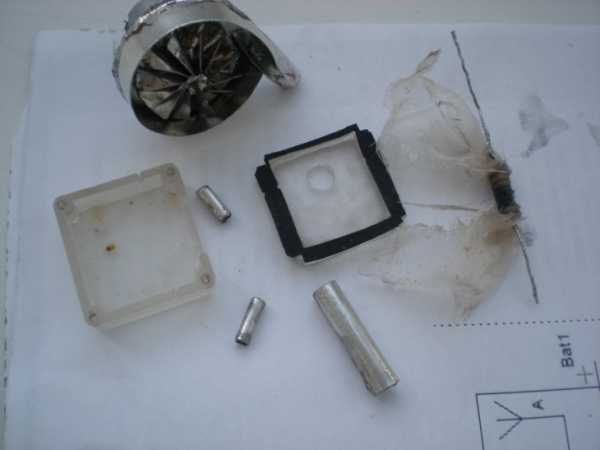

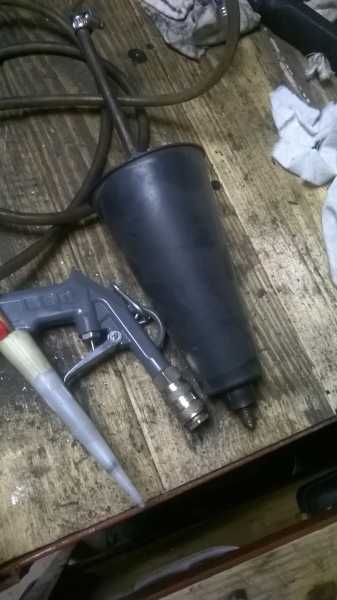

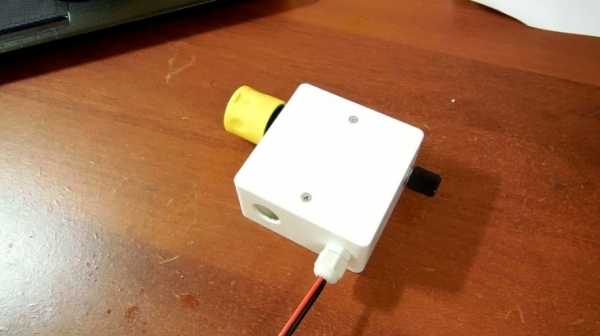

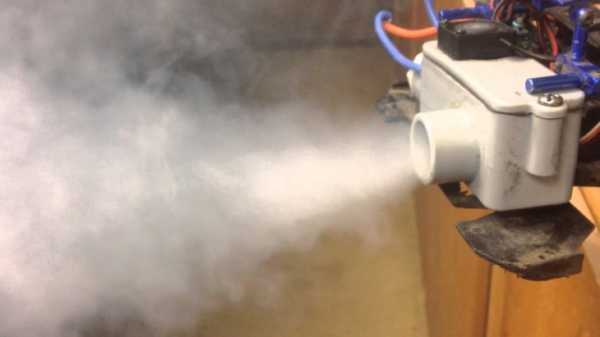

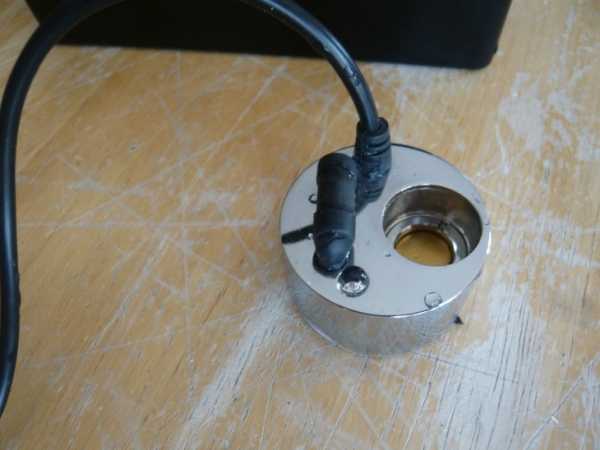

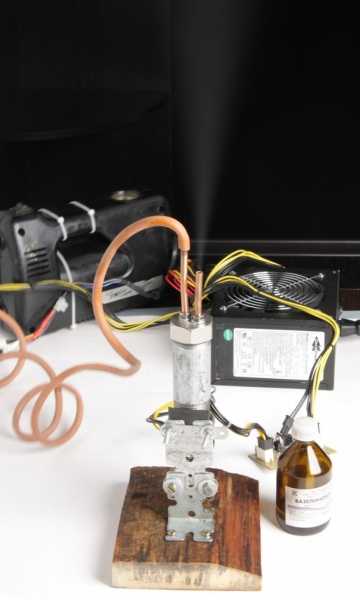

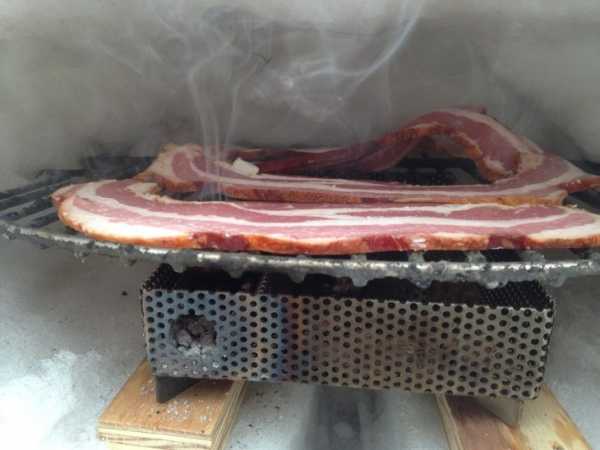

Фото дымогенератора своими руками

Обратите внимание!

• Правила создания вывески своими руками: красивая и привлекательная наружная реклама (63 фото + видео)
• Солнечная батарея своими руками: простой способ постройки. Схемы, чертежи, советы по подбору материалов + 66 фото
• Делаем трубогиб своими руками: инструкция по созданию универсального инструмента + 59 фото

thewalls.ru

Дымогенератор для коптильни своими руками

Правильный дымогенератор

ПРАВИЛЬНЫЙ ДЫМОГЕНЕРАТОР —  так я назвал серию из нескольких видео о моих взглядах на принципы построения пиролизных дымогенераторов  с возможностью очистки дыма от самых вредных примесей. В роликах я делюсь исключительно  собственными мыслями, которые не претендуют на аксиому. У кого то взгляды могут быть прямо противоположными, и это — нормально.

Итак, вот эти видео:

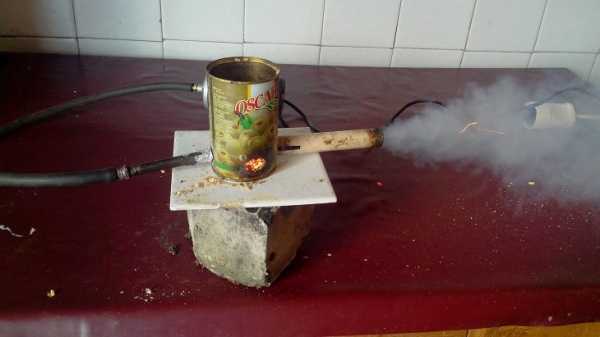

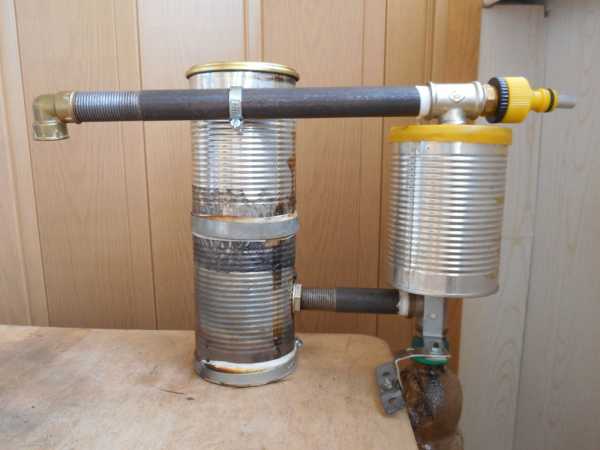

Хотя в роликах и в комментариях к ним указаны все размеры моего баночного дымогенератора, многие подписчики все равно просят выложить конкретный чертеж моей конструкции, что я наконец таки и делаю:

Надеюсь, сейчас все понятно и вопросов быть не может..

НО! Если они все таки остались — не стесняйтесь, задавайте!

Вам так же может быть интересно — «Как сделать Компрессор (вентилятор нагнетатель) для дымогенератора своими руками».

———————————————————

Для коптильни может пригодиться:

— Проволока нержавеющая 0,1 мм http://ali.pub/24gw3s
— Проволока молибденовая 0,1 мм  http://ali.pub/1wl7eh
— Термореле (для поддержания необходимой температуры в коптильне): 220V 10А (-50+110 град) : http://ali.pub/5gu07
— Регулятор мощности для ТЭНов: 220 В, 4 кВт  http://ali.pub/2cxjyy
— Циклический таймер Dh58S-S 220В  http://ali.pub/2b27y8
———————

С уважением, Виталий Павлов.

К записи 60 комментариев

Оставить комментарий или два

vitaliypavlov.ru

Генератор холодного дыма для копчения своими руками

Для копчения мяса, рыбы, как известно, нужно длительное воздействие дыма, — эта задача упростилась когда появились первые генераторы дыма для коптилен. Очень простые в изготовлении и обслуживании, они очень быстро завоевали популярность у любителей еды с «дымком» по всему миру.

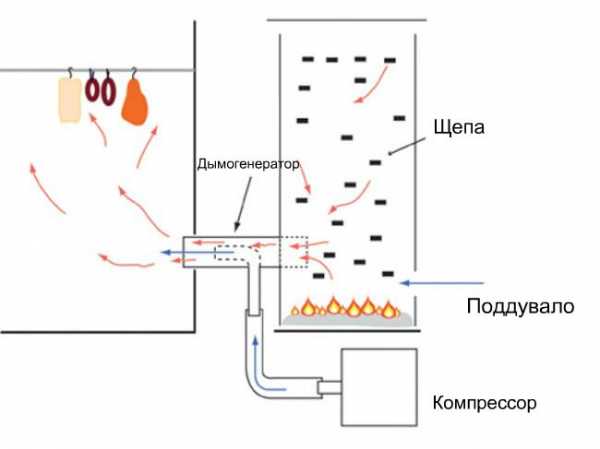

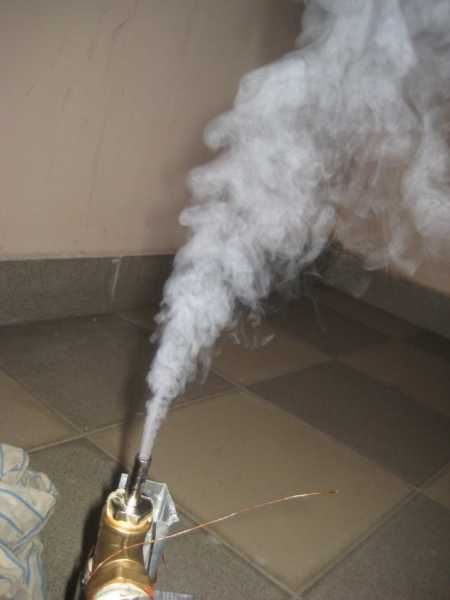

Принцип работы дымогенератора очень простой: вспомните когда кто-то курит в едущей машине при открытом окне. Быстро движущийся поток воздуха снаружи машины создает разряжение за окном и тянет дым из автомобиля. Тот же принцип используется и в генераторах дыма.

Собрать дымогенератор для коптильни своими руками не представляет большого труда, так как все предельно просто, но в тоже время функционально. Когда-то нужно было не отходить от топки коптильни часами, но с  генератором дыма с объемом щепы в загрузочной камере около одного литра, при умеренной подаче воздуха,  одной загрузки может хватить до 24 часов, что существенно упрощает процесс копчения.

Конструктивных решений дымогенератора существует великое множество, все зависит главным образом от ваших технических возможностей и компоновки трех основных элементов: контейнер дымогенератора (камера сгорания), эжектор и помпа для подачи воздуха.

Контейнер дымогенератора (камера сгорания)

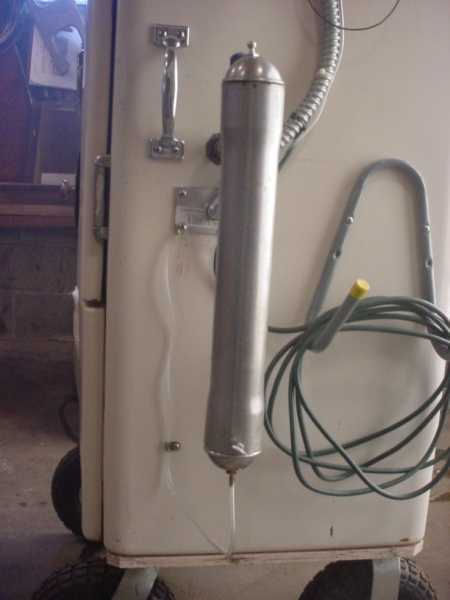

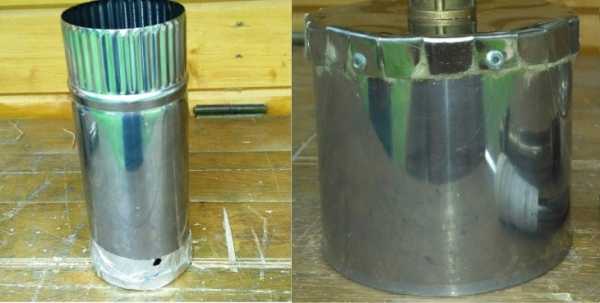

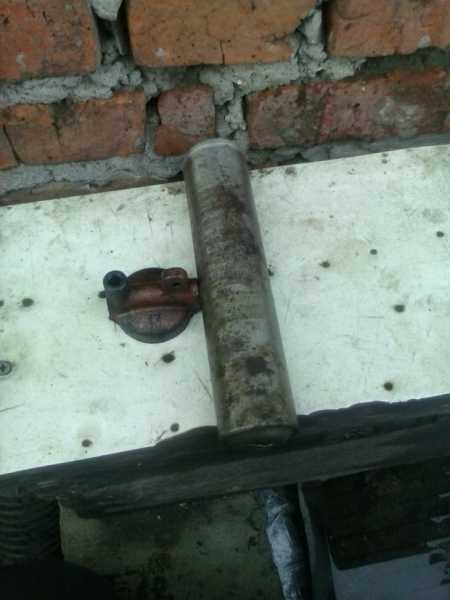

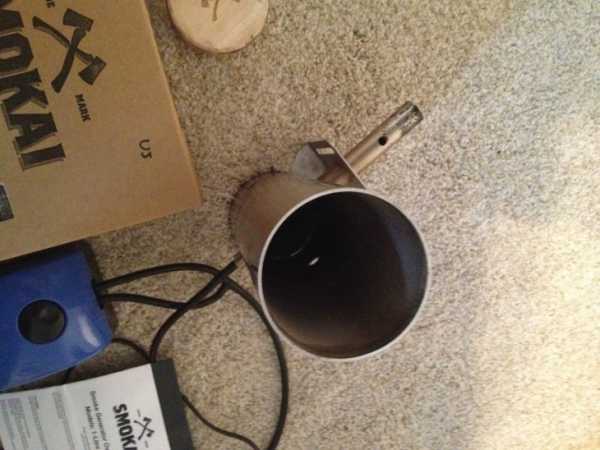

От объема контейнера и конфигурации зависит время непрерывной работы дымогенератора. Для изготовления контейнера подойдет любая огнеупорная емкость: термос, молочный бидончик, старый огнетушитель…., но оптимальный вариант — металлическая труба диаметром 80 – 100 мм, и длиной до 40 — 50 см. В нижней части контейнера должно быть отверстие диаметром 7-10 мм, для розжига щепы и подачи кислорода, для поддержания горения.  Верхнюю часть необходимо плотно закрыть, чтобы предотвратить подсос воздуха.

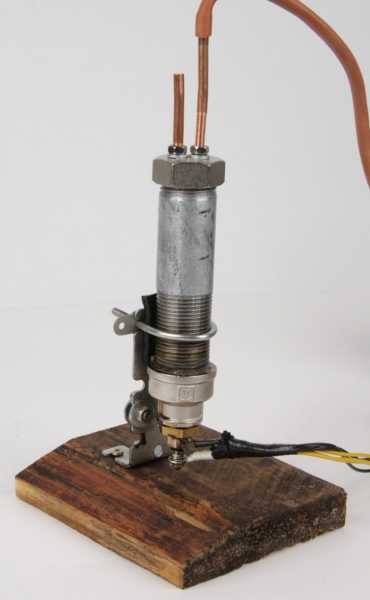

Сердце дымогенератора

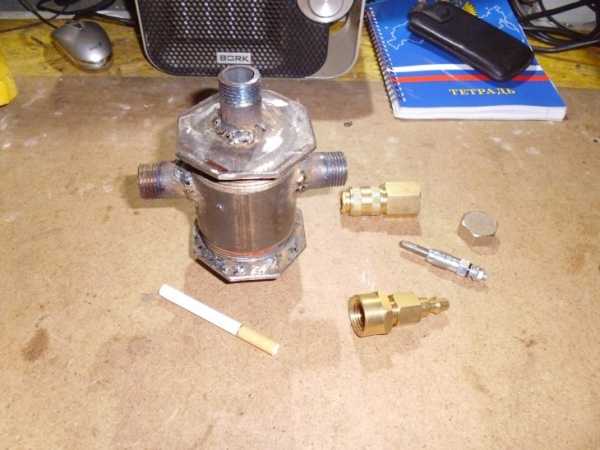

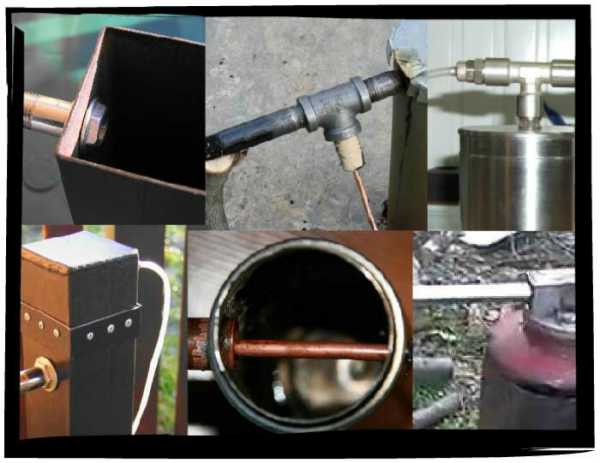

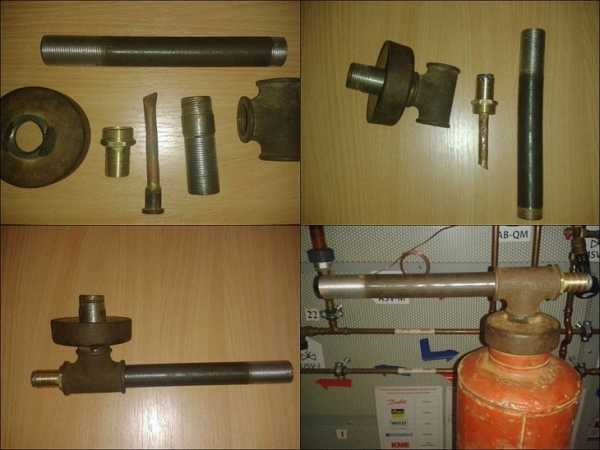

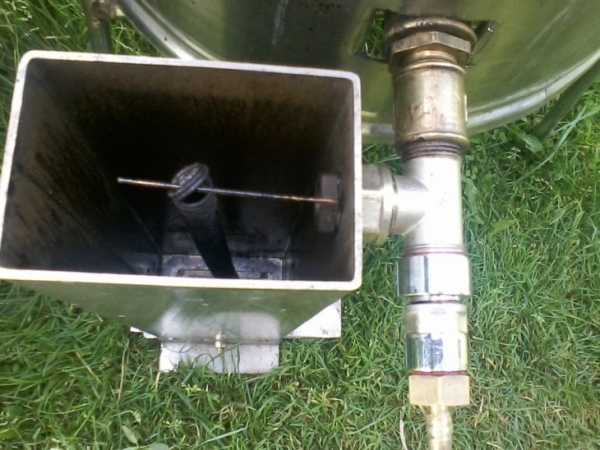

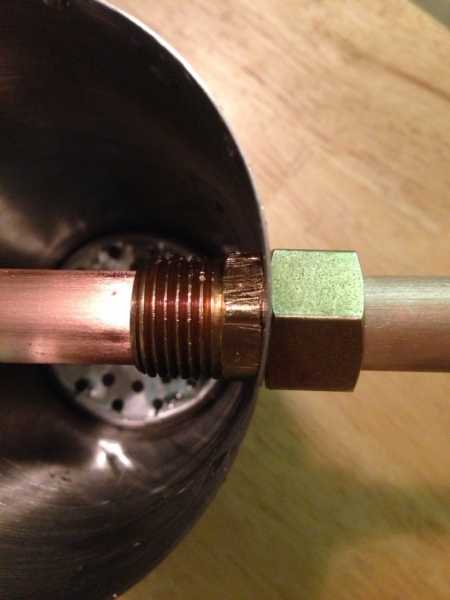

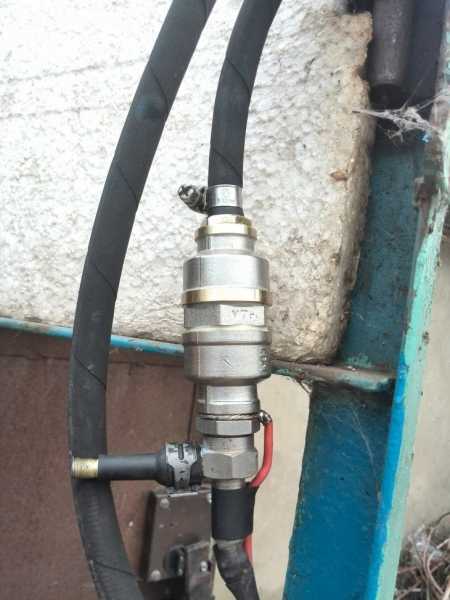

Сердце дымогенератора очень легко собрать, используя водопроводные тройники, сгоны и трубки различных диаметров, которые могут быть соединены различными способами: резьбой, пайкой или сваркой, все зависит от ваших возможностей.

Расположить сердце дымогенератора можно как в верхней части контейнера, так и в нижней,  каждый из способов имеет достоинства и недостатки.

Дымогенератор с нижним расположением эжектора

Дымогенератор с верхним расположением эжектора

Дымогенератор с нижним расположением эжектора хорошо работает в паре с маленькой коптильной камерой, но имеет ряд недостатков. Такой вид подключения по ряду конструктивных причин более часто тухнет, поэтому камеру сгорания стоит ограничить по высоте, что ведет к уменьшению времени непрерывной работы дымогенератора. Во-вторых, открытая труба, которая входит в камеру сгорания, должна быть защищена, иначе щепа может попасть внутрь и блокировать поступление дыма. В-третьих, эта конструкция не способствует естественной тяге в коптильне, потому что коптилка и загрузочный контейнер размещены на одном уровне. Это означает, что когда насос выключен, поступление дыма незамедлительно прекращается.

Эти незначительные, вышеописанные огрехи, можно легко исправить, установив эжектор в верхней части загрузочной камеры.

Насос

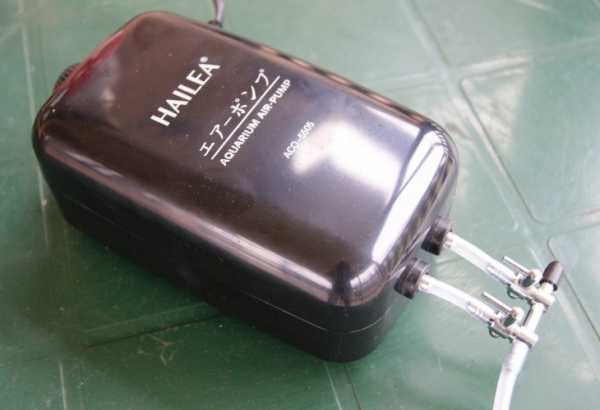

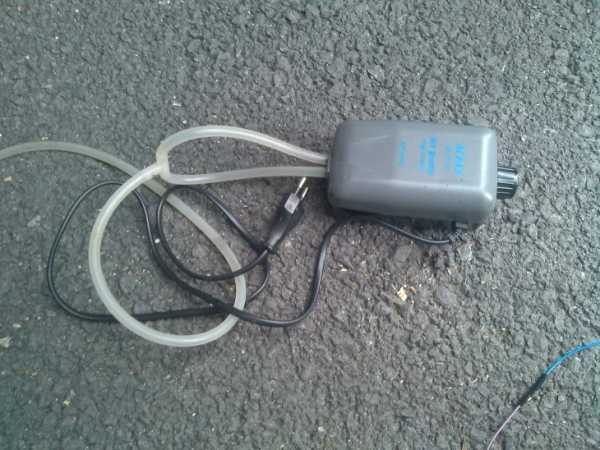

Для подачи воздуха используют любой подходящий насос, например, аквариумный компрессор, его мощности  4-5 ватт в большинстве случаев бывает более чем достаточно.

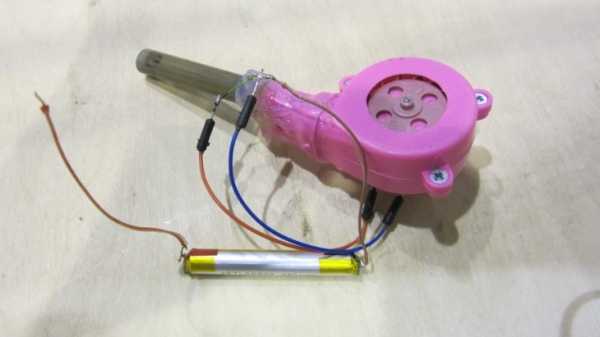

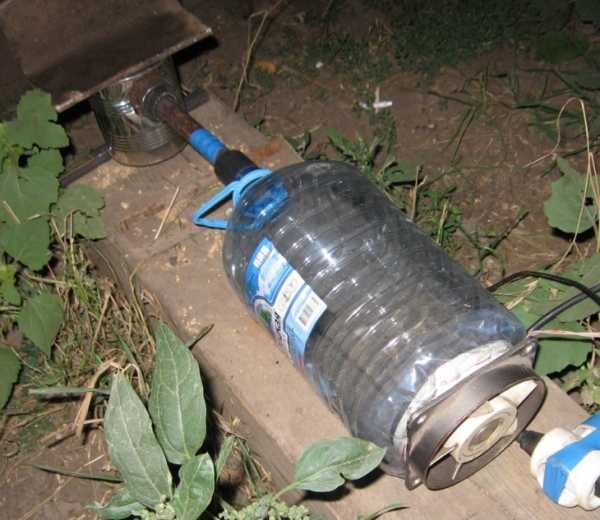

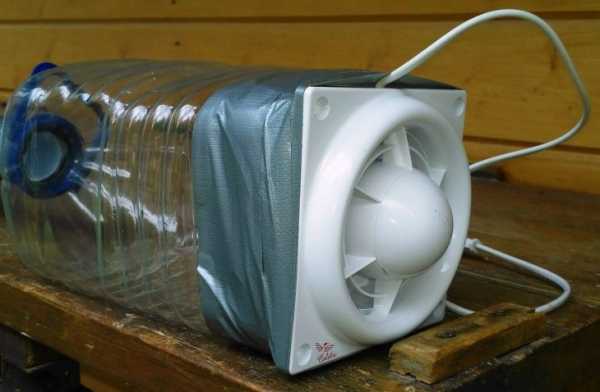

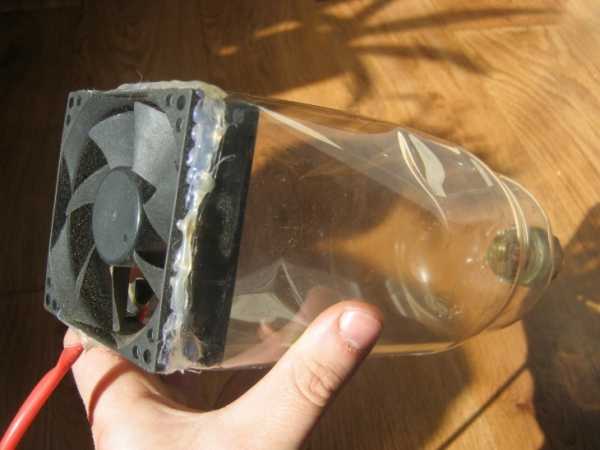

Но есть и более неординарные решения: народные умельцы вместо компрессора приспособили к дымогенератору кулер компьютера, который вмонтировали в пустую пластиковую бутылку, что оригинально, просто и функционально.

Чем коптить?

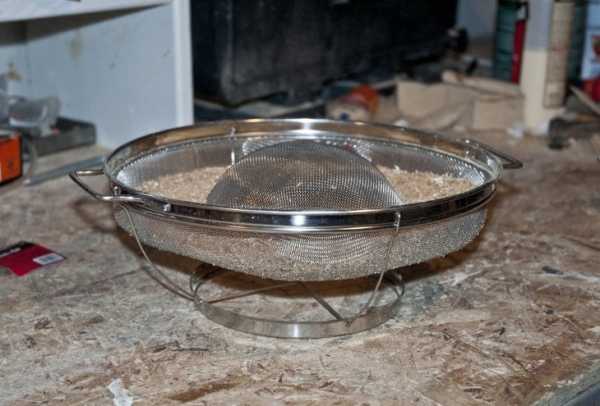

Для копчения  дымогенератором можно использовать практически любые виды древесины, за исключением вечнозеленых, таких как ель, сосна и т. д., которые придают копченостям горьковатый привкус.  Имеет значение и размер щепы: при использовании мелких опилок необходимо будет сделать маленькое дополнение к конструкции генератора дыма. Для этого можно использовать пружину подходящей длины, которая будет служить как бы дымоходом, позволяя дыму беспрепятственно проходить через слой мелких опилок. Сквозь крупную щепу, дым и без доработок проходит хорошо.

Температура дыма

В описанном генераторе температуру подаваемого в коптильню дыма можно регулировать, увеличивая или уменьшая длину патрубка, который соединяет коптильную камеру с генератором дыма.

Коптильная камера

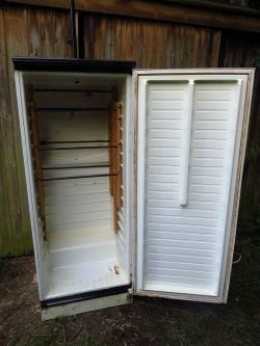

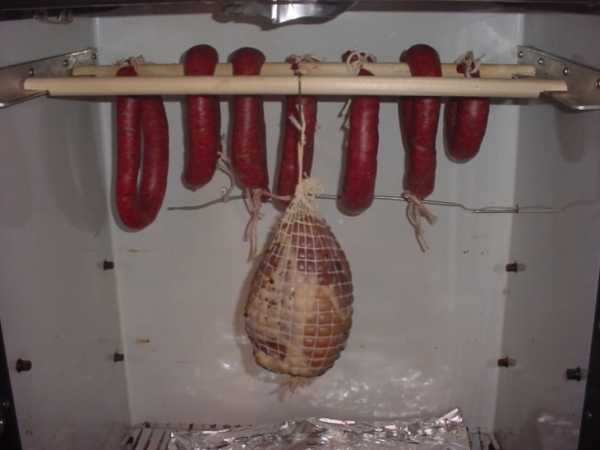

В качестве коптильной камеры можно использовать любую подходящую емкость, например, бочку, деревянный ящик и даже картонную коробку. Из старого холодильника можно изготовить идеальный коптильный шкаф для холодного копчения, он плотно закрывается и хорошо изолирован, что позволяет сохранять постоянную температуру, это очень актуально в холодное время года.

Но большинство холодильников внутри облицованы пластиком и поэтому не подходят для горячего копчения, где температура значительно выше.

Видео о том как без инструмента собрать генератор дыма для холодного копчения.
