Трехфазный стабилизатор напряжения: схемы подключения, выбор

Качество электроэнергии это не абстрактное понятие, а набор определенных показателей, регулируемых нормами ГОСТа 32144-2013. Соответственно, производители электрооборудования, для обеспечения функциональности своей продукции, также должны ориентироваться на нормированные характеристики питающих сетей. Но что делать в случаях перепадов или скачков напряжения в электрической сети, проявление которых не поддается прогнозированию? Самый оптимальный вариант решения задачи – установить трехфазный стабилизатор напряжения.

Устройство и принцип работы

Практикуется два варианта исполнения трехфазных стабилизаторов:

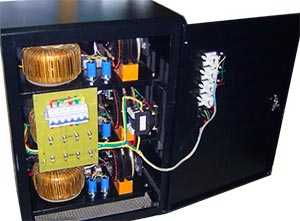

1. Единая конструкция, включающая в себя три контура стабилизации, независимых друг от друга.

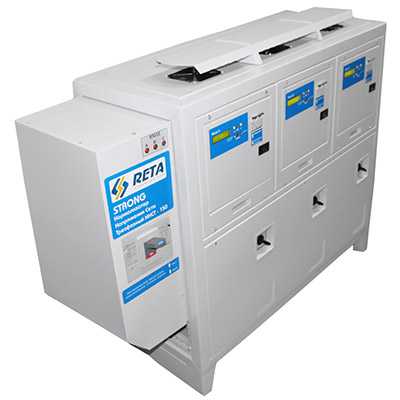

2. Три однофазных стабилизатора (одного типа), подключенных «звездой» и размещенных в одной стойке.

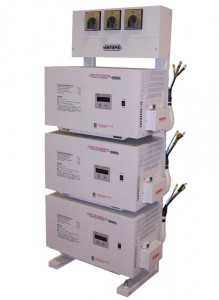

Основное преимущество модульной конструкции заключается в том, что при неисправности одного из блоков стабилизации функция «байпас» включает подачу питание напрямую, минуя проблемный модуль. Это позволяет не прерывать подачу электроэнергии, пока производится ремонт и не требует доставки в мастерскую всей конструкции.

Что касается принципа работы трехфазных стабилизаторов, то он такой же, как у однофазных приборов, которые мы уже рассматривали, в одной из предыдущих публикаций.

Типы трехфазных стабилизаторов напряжения

Классификация приборов, обеспечивающих нормализацию качества электроэнергии, производится в зависимости от их принципа действия и способа управления. На текущий момент применяются следующие виды стабилизаторов:

• Электронные (тиристорные), устройства данной группы управляются автоматически, то есть отсутствует необходимость настройки пользователем. Широко применяются для защиты бытовых электрических приборов от перекоса фаз, скачков напряжения и т.д.
• Сервоприводные (электромеханические), трехфазные модели выпускаются под рабочее напряжение 0,4-11,0 кВ, как правило, предназначены для промышленного использования.
• Релейные, в настоящее время данный вид стабилизаторов вытесняется более современными моделями с электронными ключами.
• Феррорезонансные.
• Инверторные.

Кратко опишем особенности перечисленных выше видов.

Релейные

В основу работы приборов данной группы заложен дискретный принцип нормализации электроэнергии. Для этого осуществляется переключение между обмотками блоков трансформаторов, чтобы повысить или понизить уровень выходных напряжений, с целью максимального приближения к номинальным параметрам. Коммутация обмоток осуществляется при помощи силовых реле, за работу которых отвечает электронный блок управления.

Ниже представлено фото релейного однофазного модуля с обозначением основных элементов.

Обозначения:

• А – Электронный блок контроля работы.
• В – Блок коммутации.
• С – Стабилизирующий трансформатор.

Тиристорные

В качестве базовой основы данного вида стабилизаторов используется тот же принцип что и у релейных модификаций. Единственное отличие заключается в блоке коммутации, где вместо силовых реле используются электронные ключи – тиристоры или симисторы (сдвоенные тиристоры), что отразилось в названии приборов этого типа.

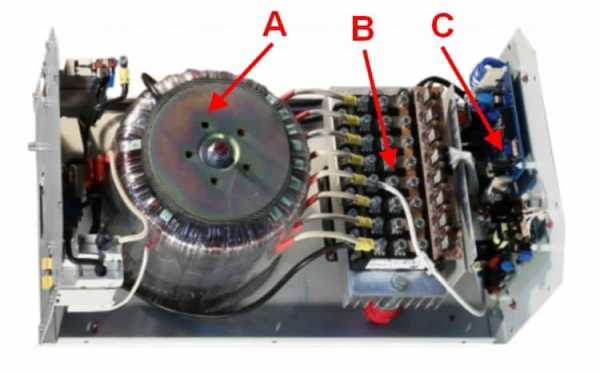

Обозначения:

• А – Автотрансформатор.
• В – Электронные ключи (в данной модели используются симисторы).
• С – Блок управления.

Иногда тиристорные стабилизаторы называют электронными, что тоже считается правильным, поскольку тиристоры, по сути, являются электронными ключами.

Электромеханические

Основным элементом данной конструкции является автотрансформатор, снабженный подвижным токосъемником. За счет перемещения последнего производится плавное управление коэффициентом трансформации, что позволяет корректировать линейное напряжение в однофазных и трехфазных сетях, обеспечивая высокую точность стабилизации.

В ранних моделях данного вида управление выходным напряжением осуществлялась вручную. Сегодня этот процесс полностью автоматизирован, перемещение токосъемника по обмотке автотрансформатора обеспечивает сервопривод, управляемый электронным контролером. Ниже представлено изображение трехфазного стабилизатора электромеханического типа и основные элементы одного из его модулей.

Обозначения:

• А – Сервопривод, перемещающий токосъемник.
• В – Плата управления.
• С – Токосъемный механизм.
• D – Автотрансформатор.

Феррорезонансные

Данный вид можно без преувеличения назвать прародителем бытовых нормализаторов напряжения. В нашей стране их широкое применение началось в середине 50-х годов прошлого века, когда ламповые телевизоры и другая бытовая техника стали доступны широким слоям населения.

В основу работы этого прибора заложен феррорезонансный эффект, в ходе которого устанавливается электромагнитное взаимодействие двух дросселей с насыщаемым и не насыщаемым сердечниками. Основные элементы такой конструкции представлены ниже.

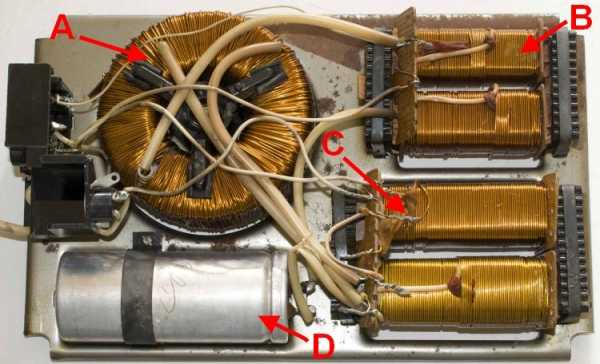

Обозначения:

• A – Трансформатор.
• В – Дроссель с насыщаемым сердечником (выходной).
• С – Дроссель с не насыщаемым сердечником (входной).
• D – Сглаживающий конденсатор.

Инверторные

Это наиболее современная разработка нормализаторов питания. Принцип работы таких устройств коренным образом отличается от более ранних модификаций. В основу положено двойное преобразование. То есть, на первом этапе входной переменный ток преобразуется в постоянный. На втором этапе производится обратное инвертирование в синусоидальное напряжение с максимальным приближением к номинальным параметрам электрической сети.

Обозначения:

• А – Входной фильтр.
• B – Блок преобразования и коррекции сетевого напряжения.
• С – Управляющий блок и входящие в него исполнительные элементы.
• D – Контролер управления электронными ключами.
• Е – Сглаживающий емкостной фильтр.
• F – Инверторный преобразователь.

Гибридные приборы

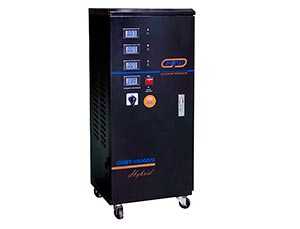

Гибридные типы устройств комбинируют в себе свойства двух стабилизаторов, например, электромеханического и тиристорного. При небольших скачках напряжения нормализация осуществляется при помощи электромеханической составляющей, когда уровень превышает рабочий диапазон, электронные ключи осуществляют перекоммутацию обмоток трансформатора. Благодаря такой комбинации гибридные стабилизаторы позволяют использовать преимущества того или иного способа нормализации напряжения, правда, следует учитывать, что недостатки тоже суммируются.

Преимущества и недостатки

Предлагаем ознакомиться с плюсами и минусами различных типов нормализаторов напряжения, перечисленных выше. Начнем с релейного типа

1. Преимущества, к таковым следует отнести: относительно невысокую стоимость и быстродействие (в пределах 20,0 – 40,0 мс).
2. Недостатки:

• Не подходит для промышленного применения из-за недостаточной выходной мощности.
• Большая дискретность и погрешность, последняя может быть на уровне 7,5%.
• Небольшой уровень перегрузочной устойчивости (около 120%-160%).
• Применение механических контактов существенно сокращает срок эксплуатации (как правило, не более 5-ти лет).

Теперь рассмотрим особенности моделей, в которых применяются электронные ключи:

1. Плюсы:

• Достаточно высокое быстродействие (около 20-ти мс).
• Большой рабочий ресурс (порядка 10-и – 20-и лет).

2. Основные минусы: высокая дискретность и низкая устойчивость к перегрузке.

У электромеханических приборов также имеются свои сильные и слабые стороны, к первым можно отнести:

• Плавное изменение уровня напряжения.
• Высокая скорость быстродействия и низкая погрешность стабилизации.
• Перегрузочная устойчивость может составлять 500%-1000%.
• Широкий диапазон рабочей температуры (от -25°С до 55°С ) и большой эксплуатационный ресурс (30 лет и более).

Что касается недостатков, то у электромеханических моделей их всего два: значительный вес и высокая стоимость.

У феррорезонансных стабилизаторов напряжения самый продолжительный срок эксплуатации (до 50-и лет), небольшой уровень погрешности (порядка 1%) и вполне приемлемая перегрузочная устойчивость (до 300%). Но данному виду присущи специфические недостатки, а именно характерный гул при работе, большой вес и габариты, а также сравнительно высокая стоимость.

Инверторные модели обладают более широким диапазоном входных напряжений, чем у других модификаций нормализаторов. Помимо этого они обеспечивают высокую точность выходного напряжения (погрешность составляет не более 1%) и его плавное регулирование. Инверторные приборы обладают небольшим весом, малыми габаритами и значительным рабочим ресурсом (до 25-и лет эксплуатации). К сожалению, относительно небольшой запас выходной мощности не позволяет использовать такие модели на промышленных предприятиях и объектах.

Что касается гибридных моделей, то их достоинства и недостатки определяются составляющими.

Схемы подключения

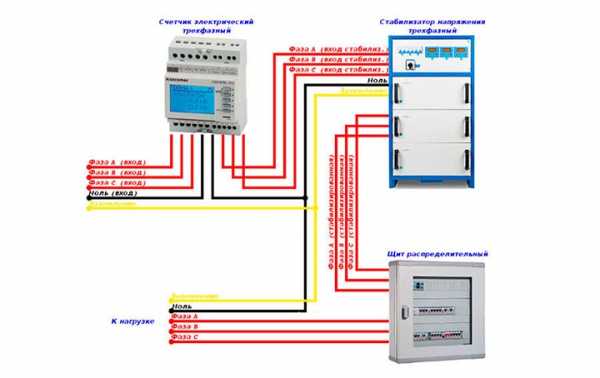

Подключение стабилизаторов на 3 фазы осуществляется в соответствии с прилагающийся инструкцией, пример типовой схемы показан ниже.

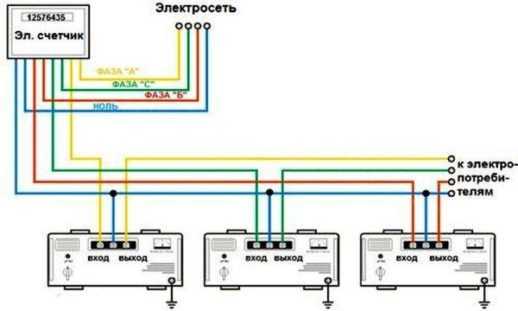

При подключении 3 однофазных блоков для нормализации сети 380 В, или более высокого напряжения, питающего промышленное оборудование, может быть задействована схема подключения, представленная ниже.

Обратим внимание, что обеспечить надежную защиту техники, запитанной от 3-х фазной сети, стабилизируемой от трех отдельных однофазных устройств, необходимо использовать блок синхронизации. Пример такого подключения показан ниже.

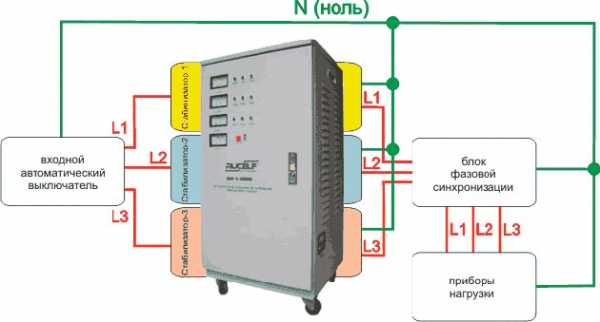

Обозначения:

• А – Электросчетчик.
• В – Блок синхронизации.
• С – Распределительный шкаф, для подключения нагрузки.
• D, Е, F – Однофазные модули нормализации напряжения.

Как выбрать – основные критерии

Перечисли факторы, требующие особого внимания при выборе стабилизатора:

1. Тип электросети, в зависимости от этого используют однофазные или трехфазные нормализаторы.
2. Качество электроэнергии. То есть, в насколько широком диапазоне происходят колебания напряжения. Соответственно, выбирается модель с соответствующими показателями.
3. Суммарная мощность нагрузки должна соответствовать номинальной мощности нормализатора. Например, если общая нагрузка 3 кВт, то прибор должен быть рассчитан на мощность 3 и более киловатт. Для повышенной надежности защиты электроприборов рекомендуется иметь запас по мощности.
4. С какой скоростью прибор регулирует напряжение, если этот параметр критичен, следует отдать предпочтение релейным, тиристорным или инверторным моделям.
5. Точность параметров выходного напряжения (величина погрешности), при повышенных требованиях рекомендуется использовать высокоточные трехфазные феррорезонансные или инверторные нормализаторы. Они обеспечивают высочайший уровень точности.

Рекомендуем с осторожностью относиться к изделиям неизвестных китайских брендов, низкая цена – единственное их достоинство. При этом, в большинстве своем, они не могут обеспечить стабильное напряжение при приближении к номинальной нагрузке.

Будет полезно прочитать:

www.asutpp.ru

Трехфазный стабилизатор, как выбрать. Видео

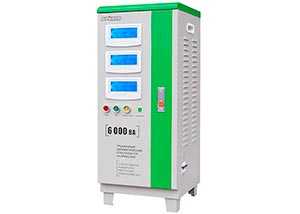

К положительным сторонам относится то, что они имеют единый корпус, или же представляют собой единую конструкцию. Это удобно при транспортировке. Однако одновременно это создает и недостаток — большая масса и габариты.

При этом перевозка должна осуществляться только в вертикальном положении.

Такие стабилизационные приборы очень удобно подключать. Этот процесс осуществляется через одну колодку и предусматривает подключение трех фазных и одного нейтрального кабелей.

Трехфазные устройства могут отображать линейное напряжение и суммарную мощность всех трех фаз. Еще одним их преимуществом является надежность высокого уровня.

Что касается недостатков, то один из них кроется в том, что установленные на даче или в коттедже трехфазные стабилизаторы напряжения прекращают свою работу тогда, когда пропадает одна из фаз. Что касается конструкции, то она является достаточно сложной и это толкает цену вверх. Покупка трех отдельных однофазных устройств будет дешевле.

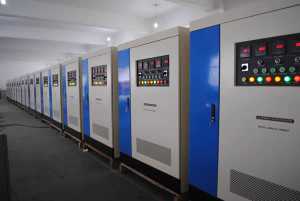

3-фазные стабилизационные приборы в основном используются на различных предприятиях. Они защищают от изменений в токе промышленное, сельскохозяйственное, офисное и торговое оборудование. Что касается домов и дач, то там чаще всего используют однофазные приборы.

Три однофазных стабилизатора под 380 вольт

Однако есть большое число владельцев, которые устанавливают на дачах и в коттеджах электроприборы, требующие наличия трех фаз. То есть помимо промышленности, эти приборы можно применять и в быту.

При этом есть свои особенности их использования и подключения. Так, подключение стабилизатора напряжения, который является трехфазным, может происходить по двум схемам.

Согласно первой схеме устройство подключают в том месте, которое находится сразу после электросчетчика и распределительного щитка. Подключать любой такой стабилизационный прибор просто. Он имеет в себе четыре клеммы для входа тока и четыре для выхода.

Одна из входных клемм предназначена для подключения нулевого или нейтрального провода. Остальные входящие клеммы используются для подключения фазных кабелей. На выходе аналогично. Также необходимым является осуществление заземления.

Вторая схема предусматривает подключение трехфазного стабилизатора напряжения непосредственно перед самым прибором. Подключение является аналогичным подключению первой схемы. Выбор любой из схем находится в зависимости от потребности в защите всей домашней сети или защите отдельных электроприборов.

Особенности применения

Как отмечают многие специалисты большинство стабилизаторов напряжения, которые используются дома и могут обеспечивать стабильные 380 вольт, способны работать при температуре, не ниже нуля по шкале Цельсия.

Стабилизатор Volter

При этом на них не должно быть конденсата. Учитывая это, их нужно монтировать в тех помещениях, которые постоянно являются сухими.

Исключение здесь составляют преобразователи, которые известны под маркой Volter. Нижний температурный предел равняется -35 градусам Цельсия.

Они не боятся выпада конденсата. Также возможной является установка в металлический ящик, который имеет вентиляцию (это касается тех устройств, которые находятся на коммутационной стойке).

Стоить отметить, что 3-фазные стабилизаторы отлично работают в режиме холостого хода и в режиме максимальной рабочей нагрузки. Но, как всегда, есть один нюанс. Он заключается в том, что уровень самой большой рабочей нагрузки нельзя сопоставлять с максимальным уровнем теоретической мощности.

Здесь имеется в виду то, что если мощность трехфазного стабилизатора напряжения равняется 15 кВт, то приборы будут работать на оптимальном уровне тогда, когда суммарная их мощность будет на 10-15 процентов меньше. То есть запас всегда должен составлять 15 процентов и больше.

Причина этого кроется в особенностях функционирования общей электросети. Если в ней сила тока упадет на десять процентов, то сила тока для приборов будет такой же. И эту разницу сможет компенсировать вышеупомянутая величина запаса.

В противном случае, т.е. если запас иссякнет, произойдет перенагрев автотрансформатора и отключение стабилизационного прибора.

Как уже отмечалось ранее, чаще всех трехфазные стабилизаторы напряжения используют промышленные компании. Конечно, в стенах таких компаний можно найти очень большое количество компрессорных установок, точных систем дозирования, насосов, станков с ЧПУ, промышленных роботов и много другого электрооборудования.

И каждое из них требует соблюдения стабильного электрического тока. Для достижения этой цели используются стабилизационные приборы, мощность которых колеблется в пределах 0,1-500 кВА.

Эти приборы могут монтироваться как на стену, так и на пол. При этом они нуждаются в пространстве вокруг себя. Что касается подключения, то оно является таким же, как и подключение стабилизаторов на дому или на даче.

Стоит отметить, что стабилизационные устройства для промышленности могут устанавливаться и на улице, так как имеют надлежащие системы защиты.
Особенностью трехфазных стабилизаторов напряжения, которые используются на предприятиях и которые могут иметь мощность в 20 кВт и более, является то, что каждый из них характеризуется очень малым отклонением напряжения на выходе и наличием защитной системы по току короткого замыкания.

Также имеется возможность аварийного отключения в ситуациях, когда нарушается температурный режим и наблюдается перегрузка.

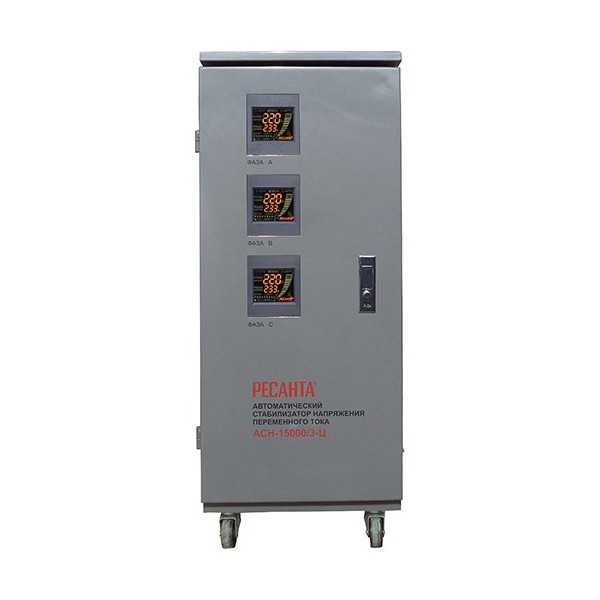

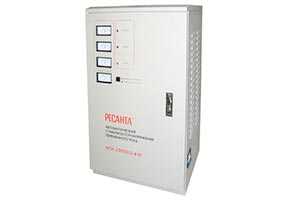

Трехфазные стабилизаторы «Ресанта»

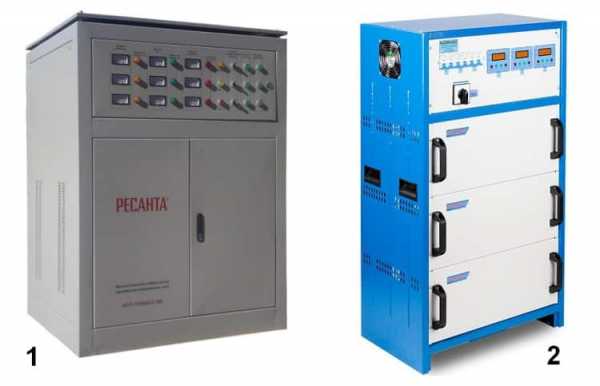

Ярким примером отличного промышленного трехфазного стабилизатора напряжения является прибор «Ресанта». Преобразователи тока, которые продаются под этой маркой, можно смело называть профессиональными приборами, которые идеально проявляют свои возможности в обеспечении стабильной работы очень чувствительного и высокоточного оборудования.

Они могут похвастаться наличием специальных фильтров, которые находятся на входе и выходе. Их главной задачей является предупреждение искажения частотной синусоиды. Кроме фильтров в состав входят три вольтметры и световая индикация, которая сообщает о срабатывании защитной системы. Также есть световые индикаторы, которые сообщают о величине напряжения на входе.

Эти три индикатора обозначают повышенный, нормальный и пониженный уровни.

Каждый узел этого стабилизационного устройства защищает корпус, который компания изготовила из металла. Этот корпус имеет достаточное количество вентиляционных отверстий, благодаря чему вентиляционная система может похвастаться высокой эффективностью.

Модели этой марки могут похвастаться очень широким спектром мощностей. Самая слабая характеризуется мощностью, которая равняется трем киловаттам. Мощность наиболее сильной равняется 150 киловаттам.

Каждая модель способна выравнивать входное напряжение, если оно является не менее 240 вольт и не более 430-ти вольт. Такая характеристика работы как точность напряжения на выходе составляет ±2 процента. К преимуществам принадлежат также отличная способность перегружаться и слабый шум.

Каждый трехфазный стабилизатор напряжения, который может иметь мощность 30 кВт и любую другую из вышеуказанного диапазона, является электромеханическим. Для того, чтобы работа этого устройства осуществлялась на очень высоком уровне, производитель позаботился о том, чтобы площадь контакта токосъемной щетки и обмоток трансформатора была большой.

Конструкция каждой модели состоит из трех однофазных стабилизационных приборов. Все они, конечно помещены в один корпус. В середине корпуса каждой модели также используется тепловая защита, благодаря которой повышается уровень пожарной безопасности. Каждый из трех блоков подключен к блоку коммутации. Именно он контролирует входной электрический ток и осуществляет необходимое регулирование.

Отличия моделей

Стоит отметить, что в устройствах, мощность которых меньше 100 кВт, для размещения вольтодобавочных трансформаторов используется отдельный сердечник. Также эти преобразователи оснащены системой защиты на случай неполнофазного режима.

В моделях, мощность которых больше 100 кВт, для всех трех блоков трансформаторов используется один сердечник.

Производитель рекомендует использовать любую модель для обеспечения стабильной работы насосов, чайников, электроплит, микроволновых печей, стиральных машин, электронагревателей, электродвигателей, холодильного оборудования и лампа накаливания.

Что касается ЖК телевизоров, компьютеров, точных электронных приборов и медицинской техники, то для этих приборов модели «Ресанта» использовать не рекомендуется. Для обеспечения работы этих электроприборов используйте стабилизационные устройства, которые характеризуются высоким уровнем реакции.

electricadom.com

ПРОСТО. Какой стабилизатор напряжения выбрать для частного дома

2 типа стабилизаторов напряжения для дома. 3 принципа действия устройства. 2 способа установить прибор в трёхфазной сети 380В. + Тест для проверки готовности выбрать лучший

Качество электроэнергии, подаваемой в дома, оставляет желать лучшего. При номинальном напряжении 220В, оно колеблется от 180 до 260 или даже больше. Для обеспечения нормального напряжения питания электроприборов служит стабилизатор.

Стабилизатор напряжения

ТЕСТ:

1. Стабилизатор напряжения устанавливается только возле счётчика?

а.Да.

б.Нет, есть модели, которые включаются в розетку.

2. Установка СН всегда отменяет установку реле напряжения?

а.Нет, только в моделях со встроенной защитой.

б.Да.

3. Есть ли необходимость использования УЗО вместе со стабилизатором?

а.Нет.

б.Да.

4. Нужно ли заземлять корпус СН?

а.Да.

б.Нет.

Теперь проверьте ответы:

б,а,б,а — вы знаете достаточно для самостоятельного выбора и подключения устройства;

а,б,а,б — знания, необходимые для самостоятельной работы у вас отсутствуют;

все остальные варианты — некоторые знания у вас есть, но для самостоятельной работы их недостаточно.

Что делает стабилизатор. 3 принципа действия

Стабилизатор напряжения изменяет напряжение, приходящее из сети так, чтобы, при его колебаниях, на выходе напряжение оставалось неизменным.

Такие аппараты есть трёх типов:

1. Релейные. Стабилизация напряжения осуществляется с помощью реле, переключающего обмотки автотрансформатора. Отличаются ступенчатой регулировкой напряжения 5-7%, а также высокой скоростью регулировки.
2. Электромеханические. Особенность этих аппаратов — высокая точность регулировки выходного напряжения – 0,5 и медленная скорость срабатывания. Внутри есть щёточный механизм, требующий регулярного обслуживания с заменой графитовых щёток.
3. Электронные. Работают по принципу двойного преобразования — входное напряжение преобразовывается в =12В, заряжает аккумулятор, после чего происходит обратное преобразование в 220В. Приборы этого типа самые дорогие, но отличаются самым высоким быстродействием, а также точностью стабилизации.

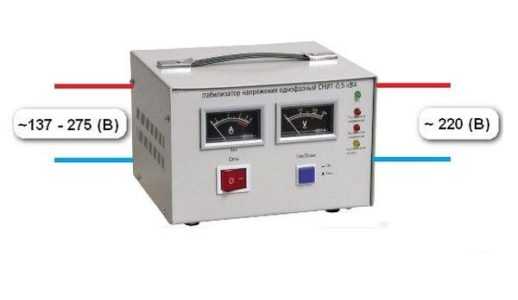

На рисунке показана работа однофазного стабилизатора.

2 вида устройств для домашнего применения

В домашних условиях используются релейные приборы двух видов:

1. Предназначенные для установки на стену или полку. Такие устройства подключаются сразу после счётчика. Они стабилизируют напряжение во всей квартире.
2. Настольные со встроенными розетками. Защищают от перепадов напряжения подключённые к ним электроприборы. Мощность таких устройств не более 2кВт.

2 фактора, влияющих на выбор однофазного СН

Стабилизатор напряжения — достаточно дорогой электроприбор. Поэтому, чтобы не тратить лишние средства, при выборе типа устройства необходимо решить, какое электрооборудование требует защиты.

Для большинства электроприборов достаточно установить реле напряжения, отключающее питание сети при выходе значений напряжения за допустимые пределы. Если мощность таких приборов не более 2кВт, то достаточно установить прибор розеточного типа.

Ещё один фактор — необходимая точность поддержания выходного напряжения. Если нужны высокая точность и быстродействие, то следует выбрать электронный прибор. Такие устройства применяются в системах бесперебойного питания компьютеров.

Какой мощности нужен СН для дома? 2 способа расчёта

Как расчитать, если нужен однофазный сн для дома? Расчёт стабилизатора напряжения розеточного типа производится по суммарной мощности подключённых электроприборов. Кроме того, необходим 20% запас.

Мощность СН настенного (полочного) исполнения, подключаемого после прибора учёта, выбирается по току вводного автомата. Номинальный ток нужен не меньше, чем у этого устройства.

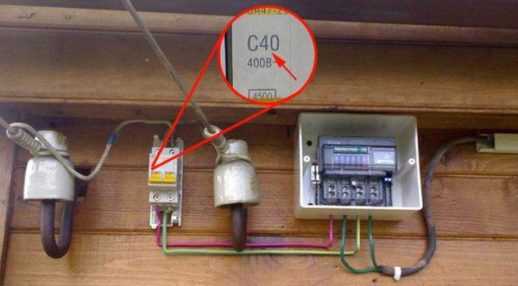

На фотографии видно, как узнать ток вводного автомата.

Информация! Мощность вводного автомата можно определить, умножив его ток на 220В.

Где и как установить СН. 4 правила подключения

СН настенного типа устанавливается возле электросчётчика. При монтаже нужно учесть следующие правила:

1. если прибор учёта расположен на улице, то необходимо защитить СН от дождя или перенести его в помещение;
2. во время работы прибор греется, поэтому его нельзя помещать в закрытой коробке или вешать на него одежду;
3. подвод кабеля к прибору осуществляется в гофрированном шланге или пластиковом коробе;
4. сечение кабеля выбирается по току устройства.

Как выбрать стабилизатор напряжения для дома?

Как ПРАВИЛЬНО подключить СН на весь дом – 2 способа подключения после вводного автомата

При подключении всех домашних электроприборов стабилизатору, он подключается после вводного автомата.

Если этот автомат установлен до прибора учёта, то прибор подключается после него.

Вся остальная электропроводка подключается после аппарата.

Внимание! Все подключения должны соответствовать ПУЭ, главе 3.1.

На схеме показано, как подключается прибор.

Важно! Реле напряжения, а также УЗО, независимо от места установки, необходимо подключать до СН, чтобы они защищали его вместе со всем остальным оборудованием.

Цена за установку стабилизатора напряжения (СН) 220 В в частном доме — 3 составляющих

Стоимость установки СН 220В состоит из 3 составляющих:

• стоимость самого стабилизатора;
• стоимость материалов — кабеля, крепежных деталей, автоматов;
• стоимость работ по монтажу и подключению.

При наличии навыков электромонтажных работ установить стабилизатор и подключить его можно самостоятельно, сэкономив на этом.

Интересно! При наличии соответствующих навыков можно собрать СН на микропроцессорной плате Ардуино.

Как выбрать СН 380 В – 3 варианта

Трёхфазный стабилизатор 380В состоит из трёх однофазных аппаратов в одном корпусе.

На схеме показано, как подключается трёхфазный прибор.

Поэтому перед тем, как выбрать по мощности СН, необходимо изучить следующие варианты:

• Равномерное распределение нагрузки по фазам. Применяется один прибор, мощностью не меньше, чем у вводного автомата.
• Неравномерная нагрузка по фазам. Устанавливается три однофазных устройства. Их мощность рассчитывается отдельно, по мощности электроприборов, подключённых к каждой фазе.
• В стабилизированном напряжении нуждается небольшое количество электроприборов — компьютер, телевизор или лампы. В этом случае такие приборы подключаются к одной фазе. Для них достаточно установить однофазное устройство.

На схеме показано подключение трёх однофазных аппаратов.

Топ-9 стабилизаторов напряжения мощностью 0,5-15кВт

Для ответа, на вопрос, какие есть для дома качественные устройства стабилизации, можно изучить рейтинги, которые составляются по отзывам пользователей.

Рейтинг для дома до 2кВт

Подключаемое к розетке устройство – лучший выбор для защиты отдельных электроприборов. Для газового отопления, компьютера или телевизора достаточно мощности 480Вт, для холодильника, имеющего большой пусковой ток – 1500Вт:

1. ЭНЕРГИЯ АРС 1500. 1,5-киловаттное релейное устройство настенного размещения с погрешностью 4% и КПД 98%. Есть встроенная защита от перегрузки, КЗ, помех и превышения напряжения сети. Одно из самых популярных устройств для газовых котлов, телевизоров и холодильников.
2. POWERCOM TCA-2000. 2-х киловатная модель релейного типа с погрешностью 5% и КПД 95%. Есть встроенная защита от КЗ и перенапряжения. Сзади устройства находятся 4 розетки для подключения электроприборов. Напольная или настольная установка.
3. БАСТИОН Teplocom ST-222/500. Релейная модель мощностью 500Вт, рекомендуемая для защиты газовых котлов.

Рейтинг для дома 8 кВт и 10 кВт

В квартирах многоэтажных домов и дачах разрешённая мощность до 7кВт. Она ограничена вводным автоматом, ток которого  не превышает30А. Поэтому оптимальный выбор – однофазный СН мощностью 5-8 кВт:

1. Энергия Classic 9000. 9-киловаттный релейный прибор для настенной установки весом 20 кг. Шаг регулировки 5% и КПД 98%. Есть встроенная защита от помех, КЗ или перегрузки.
2. RUCELF SRWII-9000-L. Релейный стабилизатор мощностью 9кВт, предназначенный для установки в квартирах и дачах. Точность регулировки — 3,5%, КПД 98%, встроенная защита от помех, перегрузки, КЗ или перенапряжения.
3. SVEN AVR PRO LCD 10000. Модель мощностью 10кВт. Точность стабилизации у этого устройства ниже, чем у остальных приборов, но вполне достаточная для нормальной работы электроприборов — 8%. Достоинство этого прибора — низкая цена.

Рейтинг для дома 15 кВт

Для защиты частного дома либо коттеджа подходит устройство мощностью 10-15кВт:

1. RUCELF СтАР-12000. Пиковая мощность устройства до 10кВт, КПД 98%, погрешность регулировки 6%.
2. РЕСАНТА LUX АСН-10000Н/1-Ц. Недорогой аппарат мощностью 10кВт и погрешностью 8%.
3. Энергия ACH 20000. Мощность устройства — 15кВт, погрешность стабилизации — 6%, КПД 98%. Тихое устройство напольного исполнения.

Топ-3 стабилизаторов для трёхфазной сети 380В

Лучшие трёхфазные стабилизаторы:

1. Энергия Hybrid СНВТ-15000/3. 15кВт, КПД 98%, точность 3%. Релейно-электромеханическое устройство гибридного типа. Относится к среднему ценовому диапазону.
2. Lider PS15Best. 15кВт, КПД 95%, погрешность 5%. Оптимальное соотношение цена/качество. Имеются встроенные защиты от перегрузки, КЗ, перенапряжения и перегрева.
3. РЕСАНТА ACH-20000/3-ЭМ. Электромеханическая модель. 20 кВт, точность 2%, встроенные защиты на все случаи жизни. Бюджетная цена.

Важно! Приобретать товар нужно в магазинах, предоставляющих гарантию на свой товар, иначе ремонт или замена устройства, пришедшего в негодность, приведёт к дополнительным расходам.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди, приобретающие стабилизатор напряжения:

1. Нужна ли установка вместе с СН реле напряжения? Да, пределы стабилизации ограничены. При выходе значений напряжения за эти пределы, РН отключит электроприборы. Исключение составляют СН со встроенным реле.
2. Можно ли подключить стабилизатор до электросчётчика? Нет. При работе прибор расходует электроэнергию, которую необходимо учитывать и оплачивать.
3. Будет ли работать вместе со стабилизатором УЗО? Да. СН работает по принципу автотрансформатора и электроприборы, подключённые к нему не изолированы от сети.
4. Нужно ли заземлять СН? Да, как любой электроприбор, для безопасности людей его необходимо заземлять.
5. Сколько проводов должно быть в кабеле, которым подключается СН 380В? Пять — три фазных (L1, L2, L3), нейтраль (N) и заземление (PE).

Внимание! Согласно ПУЭ, глава 1.7, нейтраль (N) и заземление (PE) соединять запрещается!

Как избежать 3 ошибок при монтаже СН

Есть 3 ошибки при выборе и установке СН:

1. Неправильный выбор мощности устройства. Она необходима на 20% больше, чем электроприборов у СН, включаемых в розетку, или не меньше, чем ток вводного автомата у настенных устройств.
2. Подключение прибора до счётчика. Он подключается после прибора учёта, иначе проверяющий электроснабжающей организации выпишет штраф.
3. Подключение устройства кабелем недостаточного сечения. Сечение проводов выбирается по таблицам из ПУЭ или онлайн-калькулятора в интернете. Недостаточное сечение проводов приведёт к перегреву и короткому замыканию.

Принцип работы стабилизатора

ЕЩЕ ВАЖНО ЗНАТЬ 2 нюанса о СН

Кроме важных моментов, есть 2 нюанса, которые следует учитывать при выборе устройства.

3 вида мощности — активная, реактивная и полная

Мощность аппаратуры указывается в киловаттах (кВт), но потребляемая ею мощность включает в себя также реактивную составляющую (кВар). Сумма этих составляющих даёт полную потребляемую мощность устройства — кВа, которая указывается в паспорте СН.

При подключении стабилизатора на всю квартиру это не имеет значения — этот нюанс уже учитывался при расчёте автомата. При установке розеточного устройства это также в расчёт не принимается — в бытовых электроприборах значения активной (кВт) и полной (кА) мощности близки.

Кроме того, в паспорте прибора указываются оба вида мощности.

Это важно учитывать при подключении электродвигателей и насосов к индивидуальным стабилизаторам.

2 вида исполнения СН

По типу исполнения стабилизаторы мощностью свыше 2кВт делятся на настенные и напольные. Напольные больше габаритами и требуют места на полу для установки, но дешевле.

elektro220v.ru

Стабилизатор напряжения трехфазный — выбор по параметрам

Энергетические компании должны производить электроэнергию по нормам и правилам. Однако зачастую на деле качество оставляет желать лучшего. С частотой обычно проблем не бывает, а вот диапазон отклонения напряжения сети может быть весьма широким.

Согласно опросам владельцев загородных домов и дач людьми движут весьма интересные мотивы установки стабилизаторов напряжения:

• нежелание людей, пострадавших от короткого замыкания или импульсных скачков в сети, наступить на одни и те же грабли;
• защита техники от недоброкачественного электропитания;
• осознание людьми, что бытовая, офисная или же медицинская техника, напрямую включенная в розетку, в одну секунду может стать непригодной.

На самом ли деле перепады входного напряжения переменного тока сегодня превратились в страшных «электрических демонов»? К сожалению, это так, и есть этому неоспоримые факты.

1. В России большая часть мини-подстанций была построена в 70—80-х годах прошлого столетия, их состояние лишь сносно поддерживается и не более того. Зато нагрузка многократно выросла и продолжает расти. Такова реальная картина на сегодня и наивно полагать, что именно до нашего дома ток дойдёт в соответствии нормативами ГОСТ-ов.
2. Коммуникации находятся в плачевном состоянии, особенно в глубинках нашей страны. Входное напряжение сети для домов в некоторых районах едва дотягивает 160 В.
3. Электропроводка и распределительные щиты в подъездах зачастую находятся в аварийном состоянии. Днем напряжения не хватает, а ночью оно зашкаливает, поднимаясь до 250–260 В.

Не дожидаясь искреннего запоздалого сожаления, не лучше ли своевременно установить прибор, способный в автоматическом режиме выравнивать входное напряжение в заданном диапазоне.

Именно с этими задачами предназначено справляться стабилизатору. Этот прибор на сегодня представляет собой тот идеальный аппарат, который способен проявлять свое умение в улучшении свойств электричества и в доме, и на даче.

Выбор по параметрам

Скажем сразу, выбор стабилизатора – это непростая задачка, даже для электрика со стажем. Но правильное решение может сэкономить немало средств. Позволим себе дать простые рекомендации для ориентировки в этом вопросе.

1. Так ли он нужен?
2. Какова должна быть номинальная мощность предполагаемого стабилизатора?
3. Необходимо купить для дома и дачи непременно стабилизатор напряжения 3-фазный 380 В или подойдёт однофазный?

Часть вопросов может отпасть сама собой, если на вводе к дому проложена однофазная сеть. Многие хозяева по своей инициативе стремятся завести в дом 3-фазный ток. И правильно полагают, что так лучше. Просто тогда легче выбрать самую качественную фазу.

Основная идея подключения дома к трем фазам — это выбор лучшей фазы из трех имеющихся. Наиболее продвинутые владельцы даже устанавливают оборудование автоматического выбора лучшей фазы.

Ключевые характеристики стабилизаторов:

• диапазон входного напряжения;
• точность стабилизации;
• скорость реагирования.
• номинальная мощность.

Последнюю следует выбирать исходя из суммарной подключаемой нагрузки. Заметим также, что номинальная мощность – это нормальная рабочая мощность, а не аварийная мощность, когда работа выполняется на гране возможного. Номинальная мощность электроприемника – это мощность, рассчитанная для длительного электропотребления.

Стабилизатор напряжения на 380 В 10 квт

Трехфазный стабилизатор – современное мощное устройство, выравнивающее напряжение в существующих просаженных 3-фазных кабельных линиях до требуемых 380 В. Основной сферой использования является защита электроприёмников от сетевых скачков и просадок.

Трехфазные стабилизаторы напряжения 10 квт состоят из трех блоков трансформаторов, которые включаются по схеме «звезда с выведенной нейтралью». Каждый блок включает в себя:

• автотрансформатор,
• вольтодобавочный трансформатор, отвечающий за высокую перегрузочную способность.

И тот и другой регулируют напряжение, не прерывая фазу и не искажая синусоиду.

Стабилизатор на 380 вольт 15 квт

Трехфазные стабилизаторы 15 кВт могут быть внедрены как в домашнем хозяйстве при наличии в загородном доме трехфазных потребителей или питающей трехфазной сети, так и в промышленных целях для более тяжёлого производственного оборудования.

Возможно ли использовать стабилизатор напряжения 380 В уличных условиях? Да, конечно, в этом случаи необходимо рассмотреть стабилизатор со степенью защиты IP54, которая оградит от возможного попадания на устройство воды и пыли.

Заключение

Решение купить трехфазный стабилизатор напряжения – это непросто прихоть, а вполне объективная необходимость. Техника развивается ударными темпами, становясь не только функциональнее, проще в управлении, но и мощнее. Поэтому в трехфазных, как и однофазных электрических сетях нередко случаются скачки, вызванные резким изменением нагрузки на питающую трансформаторную подстанцию. Цена, которую люди рискуют заплатить за небрежное отношение к этому вопросу – это жизнь.

В частности, в трехфазной сети имеет место явление, называемое перекосом фаз или обрывом нейтрали при четырехпроводной схеме подключения. В связи с этим для защиты оборудования и обеспечения нормальной работы потребителей без риска для жизни и здоровья используется трехфазный стабилизатор напряжения.

ostabilizatore.ru

Стабилизатор напряжения трехфазный его особенности и правило выбора

Существует два основных типа электросетей: на одну и три фазы. Первые предполагают подключение различной бытовой техники, а вторые используются там, где имеются соответствующие потребители тока. Именно на работу в таких сетях и рассчитан стабилизатор напряжения трехфазный. Как правило это довольно мощный прибор, предполагающий питание различных потребителей.

Конструкция и сфера применения агрегата

Перед тем как определится какой стабилизатор напряжения лучше нужно понять что из себя представляет такое устройство? Несмотря на то, что оно позиционируется как отдельный прибор на самом деле – это 3 однофазных прибора, которые установлены в общем корпусе. Даже подключение оборудования указывает на это, поскольку выполняется так, как если бы пришлось подключать три отдельных устройства.

Однако некоторые отличия все же имеются. Главным из них является наличие защиты от пропадания фазы, чего точно нет в однофазном приборе. Если такая ситуация возникнет в сети, к которой подключен стабилизатор напряжения трехфазный, то он просто отключится. При использовании однофазных приборов потребовалось бы устанавливать устройство контроля в питаемом оборудовании.

Сфера применения таких приборов достаточно широка. 3-х фазные стабилизаторы напряжения необходимы как для установки в домашней сети, так и на производстве. Кратковременные подъемы напряжения способны привести к выходу из строя любого электрооборудования. Но особенно чувствительна к таким скачкам дорогостоящая и наиболее важная для дома техника:

• Отопительные котлы;
• Приборы для приготовления горячей воды.

Не менее важно использовать стабилизаторы напряжения трехфазные и на производстве. Здесь от качественной работы электросетей зависит эксплуатация различного оборудования. Обычно стабилизаторы в заводских цехах устанавливают на трехфазном вводе. Это позволяет защитить станки и другие электроприборы от нестабильности электросети.

Особенности  трехфазных моделей и их модификации

Чтобы понять, чем отличаются между собой различные модели таких устройств, следует более детально ознакомиться с его принципом действия. Любой 3-х фазный стабилизатор предназначен для защиты электроприборов от скачков в сети при внезапном отключении электричества. Он может использоваться в цепях переменного и постоянного тока и представлен на рынке достаточно широким ассортиментом.

Смотрим видео, конструкция устройства:

Сравнение однофазного и стабилизаторов напряжения трехфазного показывает, что первые срабатывают автоматически и в контроле человека не нуждаются. В то же время устройства второго типа можно отнести к универсальным, так как они предназначены для использования в трехфазных электросетях как квартир, так и промышленных цехов.

Конструкция 3-х фазных стабилизаторов напряжения более сложная, чем у однофазных. Поэтому для установки обычно вызывают специалистов. При этом он может быть использован только при наличии на объекте хотя бы одного трехфазного аппарата.

В процессе применения он отключит все приборы одновременно, как только произойдет скачок напряжения в сети. Эта особенность является весомым плюсом использования оборудования.

Различают два основных типа промышленных трехфазных стабилизаторов напряжения:

1. Электромеханический;
2. Электронный.

В первой модели контактор перемещается по обмотке автотрансформатора, во второй для переключения применяются ключи.

Разбираем плюсы и минусы

Как и любые другие приборы эти устройства имеют свои позитивные и негативные стороны. Одним из основных достоинств стабилизатора 3 фазного является тот факт, что все его элементы расположены в одном корпусе, то есть представляют собой единую конструкцию. Но в то же время эта особенность имеет и отрицательные черты. Поскольку прибор получается довольно громоздким и тяжелым, то это не всегда удобно при транспортировке.

Но в то же время стабилизаторы трехфазные легко подключаются. Для этого используется одна колодка, через которую выполняется подсоединение трех фазных и нейтрального кабелей.

К достоинствам приборов этого класса относится и высокая надежность. При этом они способны показывать суммарную мощность.

Недостатком такого оборудования считается прекращение работы прибором в случае пропадания одной из фаз. Сложность конструкции и высокая стоимость также являются минусом для этого класса стабилизаторов трехфазных. Особенно если исходить из того, что покупка 3-однофазных приборов обходится дешевле.

Критерии выбора стабилизаторов

Использование таких приборов позволяет защитить бытовую технику от скачков напряжения в сети. Но так как некоторые виды оборудования требуют подключения к трехфазной сети, то для их защиты приходится покупать соответствующее оборудование. Можно использовать однофазные стабилизаторы, но тогда их потребуется три.

И если один перегорит, то остальные будут продолжать работу. В случае применения стабилизатора напряжения трехфазного для дома в такой ситуации происходит обесточивание всего оборудования. Поэтому специалисты рекомендуют выбирать второй вариант подключения.

Модель стабилизатора должна соответствовать:

• мощности подключаемых приборов;
• иметь определенную скорость срабатывания при перепадах напряжения.

Особенно важны эти параметры при подключении точных устройств, так как они чаще всего не приспособлены к скачкам напряжения в сети. Если на объекте часто случаются резкие перепады, то лучше остановиться на модели с широким диапазоном входных параметров. При этом нужно проверить соответствие характеристик стабилизатора показателям конкретной электросети.

Обзор популярных моделей

Модели марки Штиль

Выбирая трехфазный стабилизатор для частного дома или дачи можно ограничиться моделями с небольшой мощностью. Оптимальным вариантом могут стать приборы следующих марок:

• Штиль;
• Лидер;
• Энергия.

Стабилизаторы первой модели – это электронное устройство, используемое для защиты техники средней мощности от скачков напряжения в сети. В качестве ключа в них используются тиристоры и реле. Номинальный диапазон входных параметров у таких приборов от 306 до 450В при погрешности в 3-5%.

В конструктивном плане стабилизатор Штиль – это три напольных силовых блока и одного настенного устройства коммутации. Также в комплектацию входит набор кабелей для соединения элементов.

Смотрим видео о наглядной работе моделей Штиль:

Прибор этой марки отличается высоким быстродействием и повышенной точностью стабилизации выходного напряжения. Он имеет электронную защиту от перегрева и автоматически отключает нагрузки при выходе входных или выходных параметров за пределы заявленного диапазона.

Модель Лидер

Стабилизатор Лидер производится в различных модификациях:

• Бытовой;
• Промышленной.

Диапазон входного напряжения у этих приборов от 260 до 449В при погрешности не более 1,4%. В конструкции прибора полностью отсутствуют подвижные детали, что позволило добиться высокой надежности оборудования. Кроме того, стабилизаторы Лидер отличаются минимальным уровнем шума и искрообразования, что относится к достоинствам модели

Они могут использоваться для защиты бытовой техники и сложного промышленного оборудования, систем освещения, устройств, работающих в условиях повышенной влажности. Производитель выпускает стабилизаторы, способные работать даже в условиях сауны или бассейна.

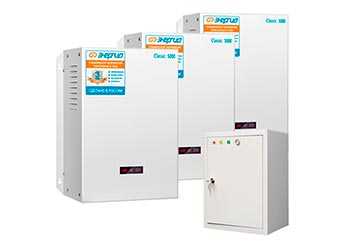

Приборы марки Энергия рассчитаны на эксплуатацию в сетях с диапазоном входного напряжения 225-498В и имеют погрешность до 3%, в зависимости от модели. Они с успехом применяются в частных домах и на дачах для защиты бытовой техники от скачков в сети.

Итог

Чтобы бытовые приборы не выходили из строя при неудовлетворительной работе электрической сети стоит позаботиться о приобретении специального устройства – трехфазного стабилизатора напряжения. Он предназначен для регулировки напряжения при подключении оборудования с трехфазным потреблением и способствует его стабильной работе.

generatorvolt.ru

Трехфазный стабилизатор напряжения | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 4 мин. Опубликовано 15.06.2018

Преобразуемая на КТП  (комплектная трансформаторная подстанция) электроэнергия из 10 тыс. вольт в 380В, поступает  на предприятия, к офисным и торговым зданиям, к нашим жилым домам. Применение трёхфазных потребителей, особенно электродвигателей, привело к постепенному вытеснению однофазных трансформаторных станций. К современным многоэтажным домам и коттеджам подходят провода на 380 В (трёхфазка), а затем уже они разделяются по фазам (220В или 380В) для питания бытовой электротехники. Трёхфазная электросеть позволяет справляться с растущей нагрузкой. Ведь в каждом доме количество бытовой техники, в том числе трёхфазные потребители, за последние годы существенно увеличилось. Несмотря на все преимущества, в такой сети есть и свои недостатки.

Трехфазный стабилизатор напряжения
Наибольшую опасность в трёхфазной сети питания представляет обрыв нулевого провода. При этом происходит резкий скачок напряжения, в результате чего происходит поломка электрооборудования (оно сгорает). Вторая проблема — неравномерное распределение нагрузки по фазам. Это явление происходит из-за того, что однофазные электропотребители включаются в разное время суток, что в большей степени характерно для домов, оборудованных мощными электроплитами. В этом случае напряжение в сети падает. Таким образом, в трехфазных сетях так же, как и однофазных, происходят скачки напряжения.

Решить эту проблему можно — необходим трёхфазный стабилизатор напряжения. Учитывая, что к нашим квартирам и домам подводится электрический ток 380 В, этот прибор может быть и трёхфазным. Трёхфазный стабилизатор напряжения защищает всю электрическую сеть, регулируя напряжение в ней по каждой фазе. Даже если все потребители однофазные, специалисты электрики рекомендуют устанавливать трёхфазные стабилизаторы, если суммарная нагрузка на сеть превышает 12 кВА.

Выбор стабилизатора по характеристикам и производителю

Первое, что необходимо сделать перед покупкой стабилизатора — это произвести замер мощности всего электрооборудования. Точно подсчитать мощность с учетом активных и реактивных нагрузок сложно, особенно, если речь идет о большом доме или квартире. Лучший всего — это использовать прибор для измерения мощности и токовые клещи. К полученному с их помощью значению добавляют 25% и получают, таким образом, мощность требуемого трёхфазного стабилизатора напряжения.

Электронные трёхфазные стабилизаторы

Электронные стабилизаторы построены на основе автотрансформатора, здесь переключение обмоток ступенчатое. Для этого используется реле и полупроводниковые элементы: тиристоры и семисторы. Они обеспечивают быструю регулировку. В результате на выходе выдается напряжение с точностью около 5%, в зависимости от модели.

Серии трехфазных стабилизаторов (на примере «Штиль»)

Электромеханические стабилизаторы

Стабилизаторы данного типа регулируют напряжение за счет графитовой щетки, которая перемещается вдоль автотрансформатора и замыкает цепь на нужной обмотке. Механические детали со временем подвергаются износу, но они обладают высокой перегрузочной способностью, выдерживают нагрев до 90 градусов. Электромеханические трехфазные стабилизаторы выпускают, например, компании Ресанта и Elitech.

В заключение следует отметить еще один момент, который может повлиять на выбор покупателя. Гарантия на стабилизаторы Штиль с мощностью 13,5; 18; 22,5; 30 кВА составляет 2 года, на остальные модели этого и других производителей — 1 год. У компаний Ресанта и Elitech хорошо развита сеть сервисных центров по стране, что важно для покупателей из регионов.

elektrikdom.com
