Мангал с крышей чертеж – оригинальные модели с металлическим навесом, виды и размеры, правильная конструкция железного изделия с крышкой

своими руками, фото, чертежи, лучший, простой

Мангал из металла своими руками может стать хорошим помощником для отдыхающих в приготовлении вкусной пищи. Его можно сделать очень простым, с конкретным назначением, или превратить в настоящее произведение искусства, способное придать украсить участок. В любом случае он станет незаменимым оборудованием для любителей шашлыков и мясных деликатесов.

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
2. Эксплуатационные требования:
3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Не стоит также забывать об удобстве обслуживания. Высота мангала должна обеспечивать приготовление пищи в удобной позе. Чистка после использования не должна вызывать проблем. Эстетика устройства также играет немаловажную роль.

Разновидности устройств

Мангалы имеют несколько конструктивных разновидностей:

1. Стационарный тип. Это массивная конструкция, которая прочно устанавливается в отведенном месте. Чаще всего такие мангалы совмещаются с другими устройствами – печка, коптильня, барбекю. Они сооружаются на прочном основании (фундаменте), защищаются от атмосферных воздействий и вписываются в ландшафтный дизайн.
2. Передвижной тип. Они представляют собой достаточно крупные конструкции неразборного характера. В период бездействия их можно переставить на другое место, где они не вызывают помех. Для транспортирования, как правило, устанавливаются колесики.
3. Переносной вариант. Основные отличия таких мангалов – компактность и малый вес, что дает возможность переносить руками одному человеку, легко перевозить в багажнике автомобиля. Наиболее характерные разновидности – облегченные, миниатюрные и разборные, а также складные конструкции.

По сложности конструкции условно выделяются такие разновидности:

1. Типовой, простой вариант. Он используется только для шашлыка. По сути, это металлический прямоугольный короб (корпус), установленный на ножках. Внизу стенок короба просверливаются отверстия для воздуха, а внутри устанавливается решетчатый поддон для сбора пепла.
2. Усложненный вариант. Мангалы могут иметь различную нестандартную форму (например, круглые, цилиндрические). В эту группу входят разборные и складные конструкции, устройства с трубой для увеличения тяги и т. п.
3. Универсальный тип. Он объединяет мангал с коптильней, с казаном и другие комбинации.
4. Декоративный тип. В таких мангалах особое внимание уделяется внешнему виду. Красивый вариант – использование кованых элементов.

Все указанные разновидности мангалов можно сделать своими руками. Некоторые требуют определенных навыков, но большинство вариантов доступны любому человеку. Какой из них лучший, решает сам мастер в зависимости от своих предпочтений.

Инструмент

При изготовлении металлического мангала своими руками следует заранее приготовить следующий инструмент:

• сварочный аппарат;
• болгарка;
• электродрель;
• ножовка и ножницы по металлу;
• набор напильников;
• молоток;
• зубило;
• шлифовальная шкурка;
• инструмент для нарезания резьбы.

При использовании труб может потребоваться трубогиб. Для измерения необходимы:

• штангенциркуль;
• металлическая линейка;
• угольник;
• рулетка.

Изготовление простого мангала

Простые мангалы пользуются большой популярностью среди дачников и владельцев частных домов. Хотя они не разбираются, но небольшой вес дает возможность легко переносить в кладовку и устанавливать по мере необходимости в любом месте. На рисунке приведено фото размеров мангала из металла своими руками для типовой конструкции. Для семьи или небольших компаний можно рекомендовать мангалы таких стандартных размеров.

Короб:

• глубина 25-30 см;
• ширина – 26-30 см, т. к. рабочий участок стандартного шампура (расчет на 5-6 кусков мяса) составляет 25 см;
• длина – 50-100 см, она рассчитывается, исходя их количества одновременно устанавливаемых шампуров (обычно 8-10 штук) при условии, что они укладываются на расстоянии 6-8 см друг от друга, а крайние шампуры удаляются от стенки на 3-4 см.

Вентиляционные отверстия — они сверлятся в 2 ряда. Диаметр отверстий – 12-18 мм. Нижний ряд находится на расстоянии 3-4 см от дна, а верхний – с отступлением от него на 3 см. Шаг сверления отверстий – 5-7 см.

Ножки должны обеспечивать приготовление шашлыка стоя, а для этого верхний край короба желательно поднять на высоту 70-110 см. В разборных вариантах она обычно не превышает 60-80 см.

Мангал простого типа изготавливается в следующем порядке:

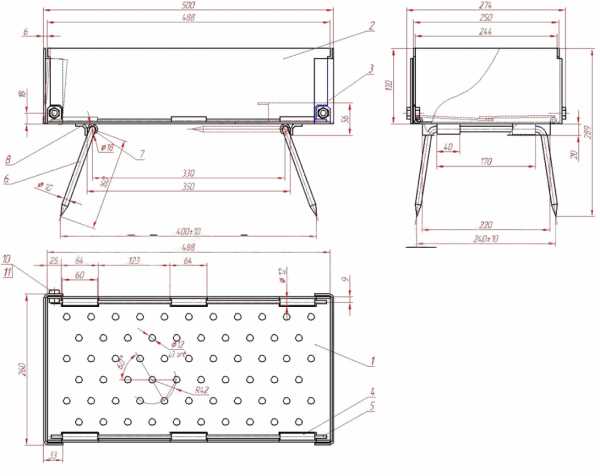

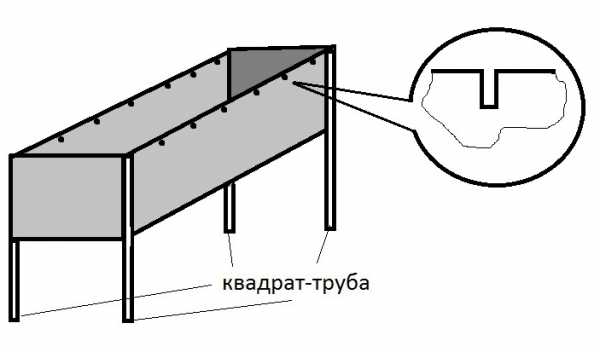

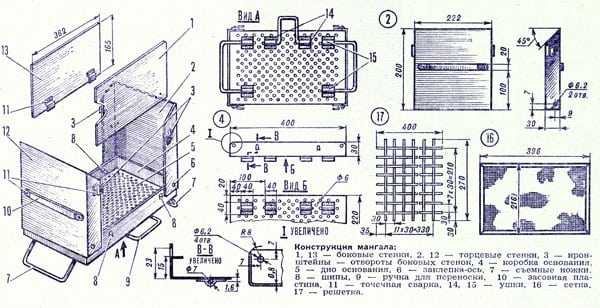

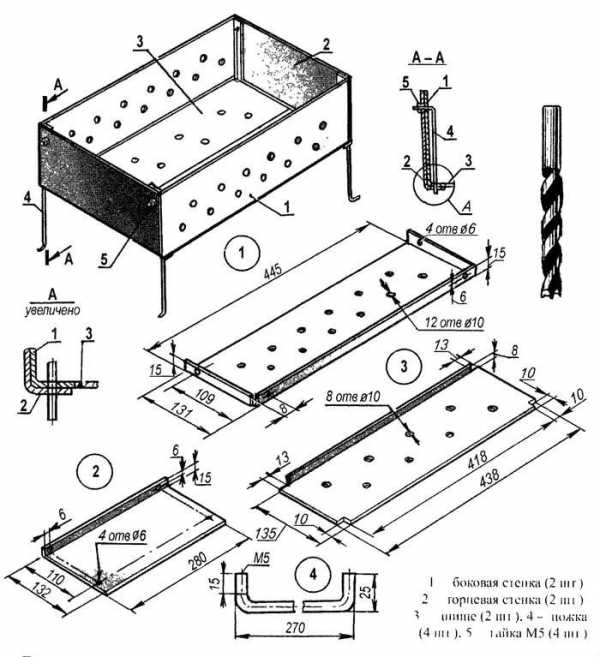

1. Разработка чертежа с деталировкой (на рисунке приведено фото чертежа мангала из металла своими руками).
2. Из стального листа толщиной 2-4 мм выкраиваются и вырезаются следующие элементы – стенки короба, днище и поддон. Для разрезания используется болгарка.

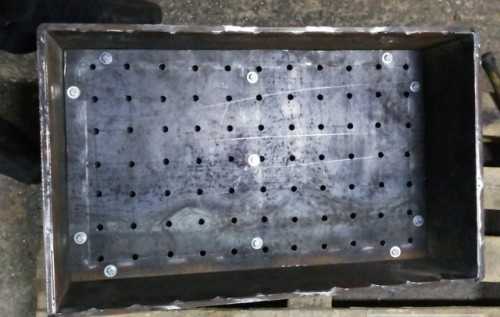

3. Производится перфорация стенок и поддона с помощью электродрели.

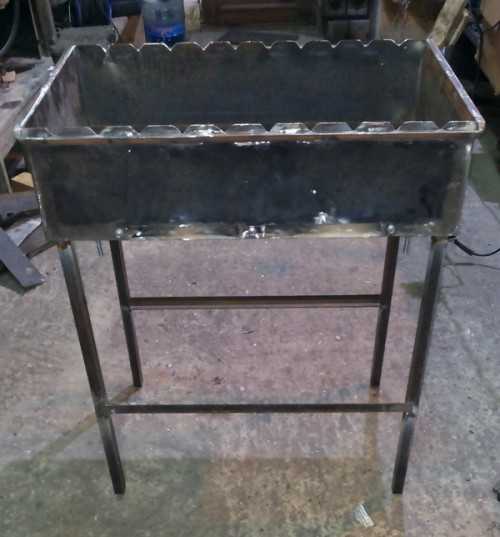

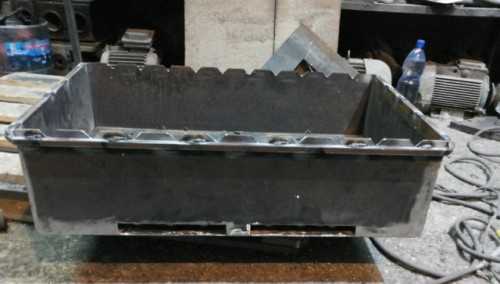

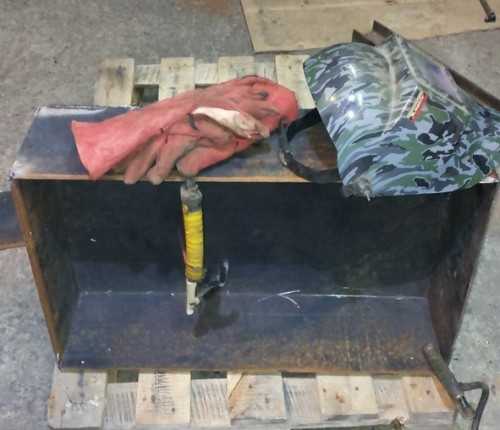

4. Все элементы соединяются в прямоугольный короб с использованием сварочного аппарата.
5. Из стального уголка делаются ножки (4 штуки). Концы ножек заостряются болгаркой. Заготовки привариваются на углах короба.
6. Из стальной полосы изготавливаются опоры для поддона. Высота опоры — порядка 2-3 см. Они привариваются к днищу короба.
7. На опоры укладывается перфорированный поддон.

Для удобства обслуживания на верхней кромке длинных сторон короба можно проточить напильником лузы для установки шампуров. Ножки мангала (помимо уголка) можно сделать из арматуры или трубы.

Изготовление разборного мангала

Упрошенную разборную конструкцию можно собрать без сварочного оборудования. На рисунке показаны чертежи разборного мангала из металла своими руками. Он изготавливается из стального листа толщиной 2 мм. Глубина короба составляет 15 см.

Порядок изготовления:

1. Раскраивается лист размером 60х100 см. В центре формируется днище в виде прямоугольника размером 30х70 см.
2. Болгаркой отрезаются лишние углы по линиям прорезания. Электродрелью просверливаются отверстия диаметром 8 мм с шагом 4 см.
3. Стороны короба отгибаются вертикально вверх.
4. Ножки делаются из стальных стержней и заостряются на концах.
5. Для присоединения ножек к коробу можно использовать дверные петли. Соединение осуществляется с помощью шурупов для металла. Предварительно в нужных местах на стенках просверливаются отверстия.

На рисунке показан элементарный походный мангал. Он состоит из 2-х П-образных стоек из стальной полосы, связанных между собой стальным уголком. Ножки заострены для закрепления в земле. Соединение осуществляется с помощью винтов, позволяющих поворачивать элементы относительно друг друга. По сути, это каркас для установки шампуров. Угли при использовании устройства укладываются под рамой на любой площадке из камня или кирпича.

Мангал под крышей

Мангалы из металла с крышей своими руками иллюстрирует рисунке. Навес нужен для защиты жаровни во время приготовления пищи и повара, обслуживающего его, при осадках. Стационарные устройства, как правило, содержат этот нужный элемент конструкции.

Для кровли чаще всего используется профнастил. Этот материал имеет малый вес и высокую огнеупорность. Для стоек можно использовать трубы или уголок.

Крыша поднимается на высоту, достаточную для свободного размещения человека. Высота выбирается в диапазоне 185-200 см. Форма и размеры навеса не должны нарушать устойчивость конструкции. Стандартные габариты крыши: длина — 100-130 см, ширина – 40-70 см. По форме она может быть одно- или двухскатной, а также арочного типа.

Мангал из бочки

Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:

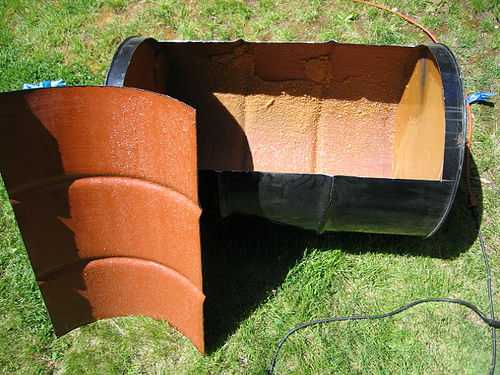

1. Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
2. Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.

Короб из бочки можно установить на основании, сваренном из стальных уголков в виде подставки на 4-х ножках.

Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.

Другие идеи

Конструкция мангала из металла может отличаться оригинальностью и иметь разную форму. Выделяется несколько идей:

1. Складной мангал, который можно сравнить с чемоданом. Аналогия подчеркивается еще и ручкой для удобства переноски. В конструкции предусматриваются складные стенки и ножки, которые прикручиваются снизу.
2. Использование кованых элементов. Декоративные ножки придают привлекательность мангалам, что позволяет их стационарно устанавливать в беседках и зонах отдыха.

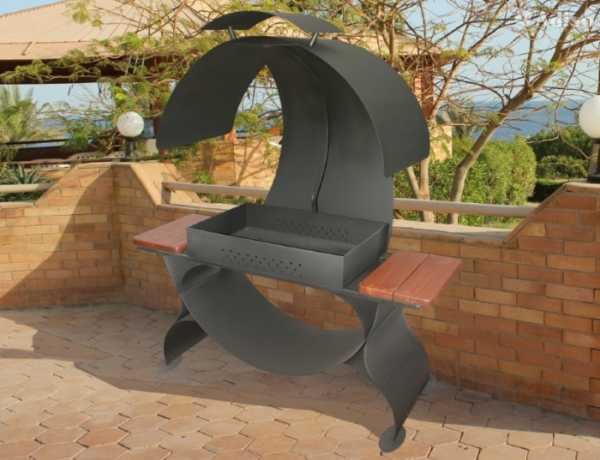

3. Передвижным мангалам домашние умельцы придают самые причудливые формы. Можно увидеть пиратские сундуки, ретро автомобили, прицепы к автомобилю или велосипеду и т. д.

В принципе, декорирование мангалов ничем не ограничивается. Важно сформировать огнеупорный корпус с вентиляционными отверстиями, а дальнейшее оформление определяет фантазия и умение.

Как бороться с коррозией

Защита от коррозии позволяет увеличить срок службы самодельных мангалов. Наиболее простой способ – покраска. Она производится только с наружной стороны. Применяются жаростойкие эмали на кремний-органической основе или специальные термостойкие краски. Лучший вариант – черный цвет.

Более сложный способ – воронение. Оно осуществляется путем выдержки в растворе едкого натра (5 г на 100 мл воды). Выдержка – 30-35 минут. Можно обеспечить процесс при использовании набора для воронения стали. Такая процедура проводится при разогреве до 135-145 градусов.

Мангал в последнее время стал модным приспособлением, широко используемым на дачах и в частных домах, а также горожанами при выезде на природу. Конечно, можно приобрести его в магазине, но это обойдется достаточно дорого. Самодельный мангал поможет сэкономить средства, в то же время он вполне справится с поставленной задачей.

koffkindom.ru

чертежи и схемы для изготовления

Мясные блюда имеют наибольшую популярность в кулинарии всего мира. Наиболее востребованный метод приготовления белкового деликатеса – на костре. Именно поэтому люди и придумали такое приспособление как мангал. С помощью данной конструкции насладиться блюдом с пылу, с жару можно в любое время, при этом прихоти погоды не станут помехой. Мангал может быть стационарным или мобильным. Оба варианта имеют свои достоинства и недостатки.

Приготовление мясных, рыбных и овощных блюд на огне – это неповторимый аромат и вкус, который ни с чем не сравнить. Мобильный (переносной) вариант используется для отдыха на природе. Его габариты незначительны и чаще всего все элементы складные или разборные. Для частого использования на приусадебном участке сооружают более мощную конструкцию – мангал с крышей. Самый распространенный материалы для изготовления: кирпич или металл.

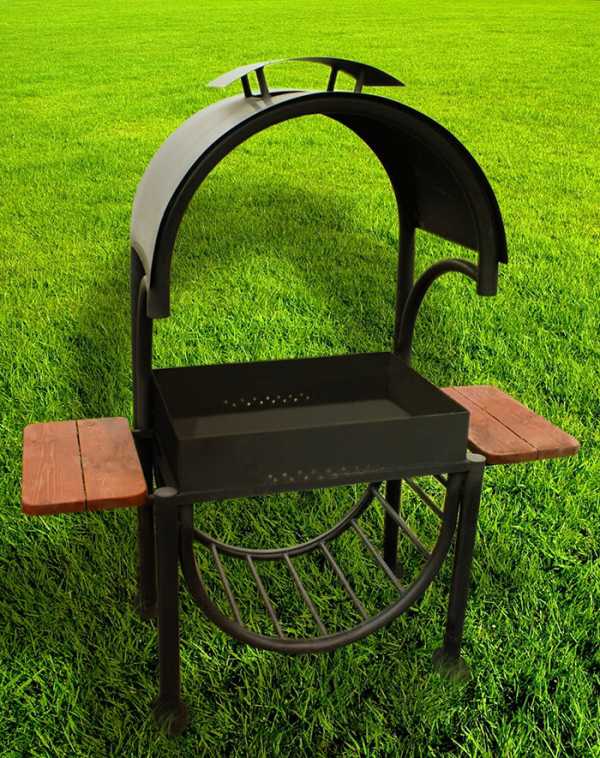

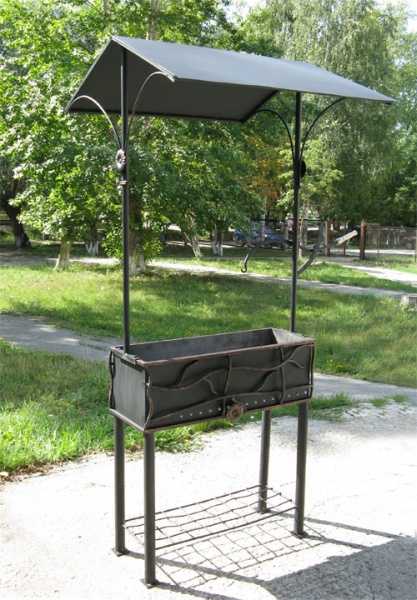

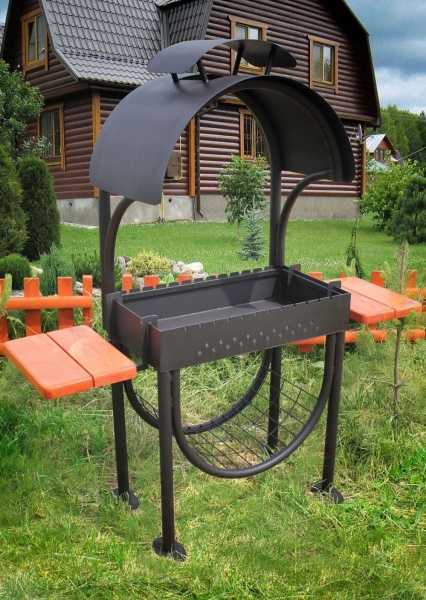

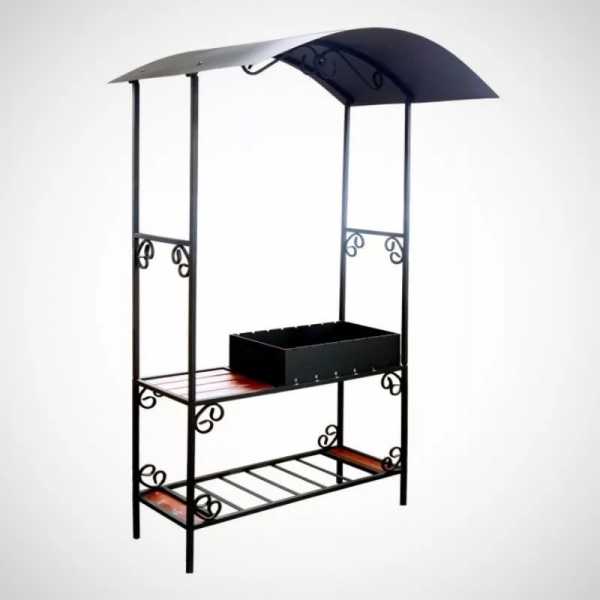

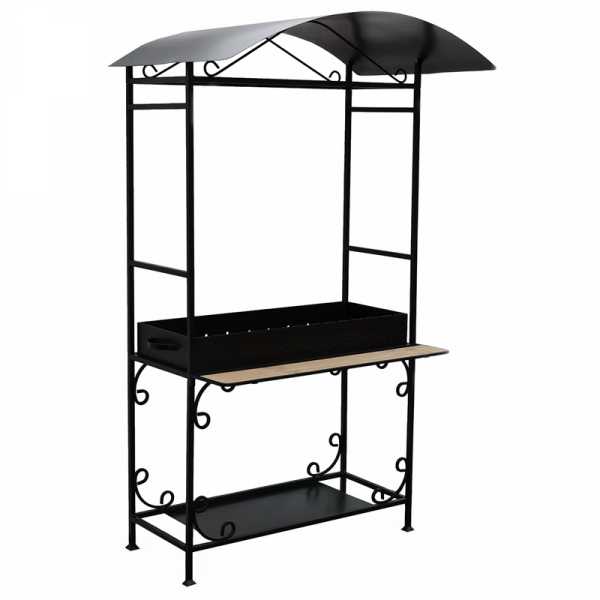

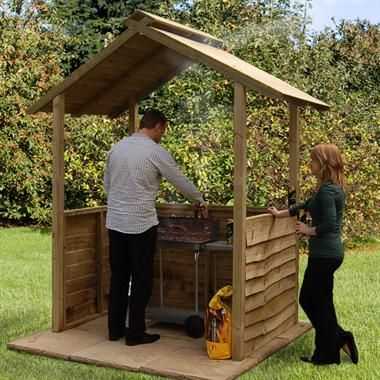

Фото 1 Простая модель мангала с крышей и секцией для горючих материалов.

Дачные мангалы с крышей – это лидеры, среди всех изделий, что предназначены для приготовления блюд на огне. Несомненно, в выборе играет роль не только визуальная привлекательность, но и удобный функционал. Для декора изделия часто применяют кованные элементы.

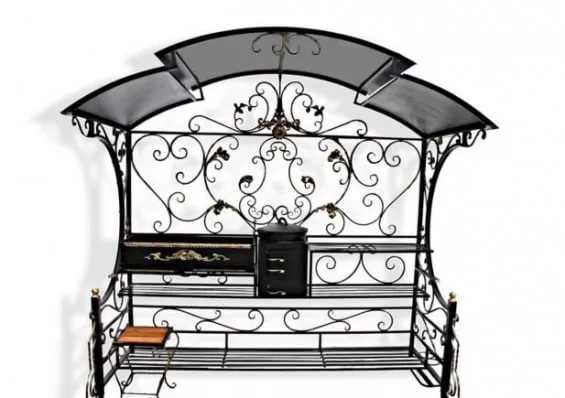

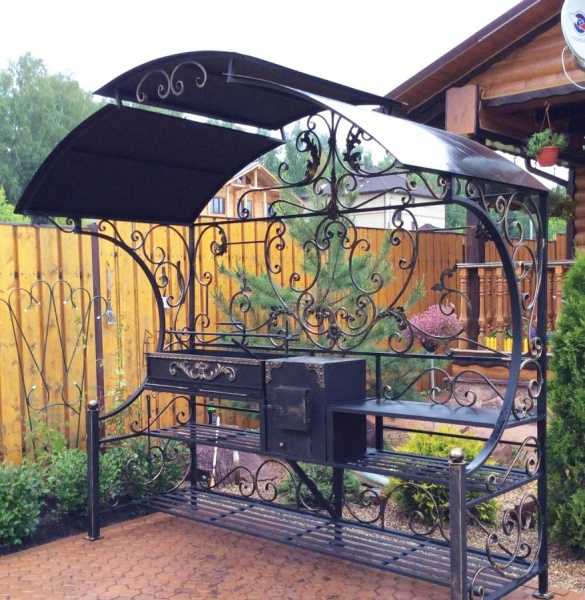

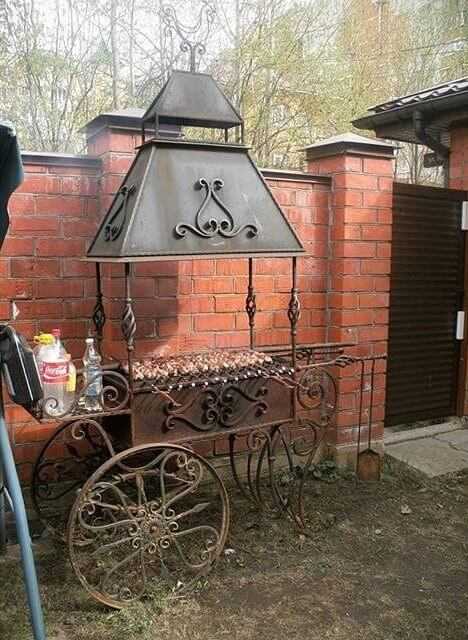

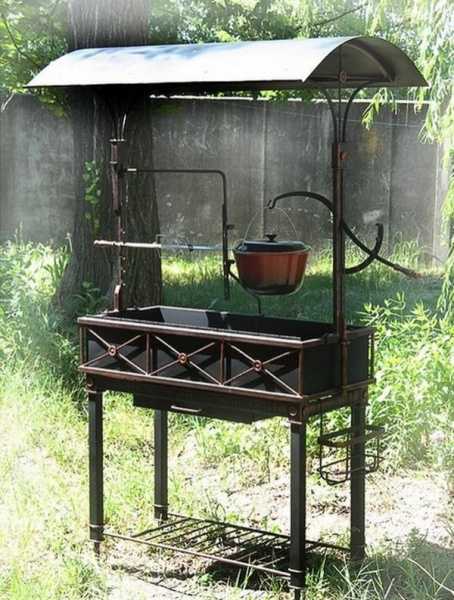

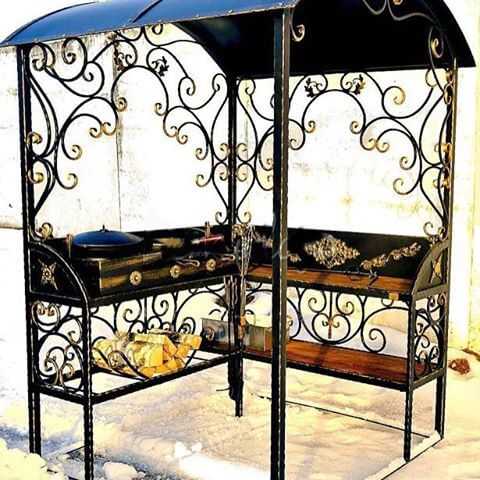

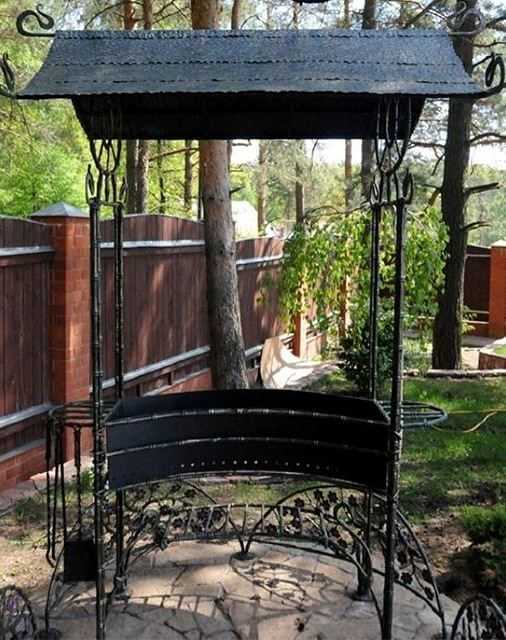

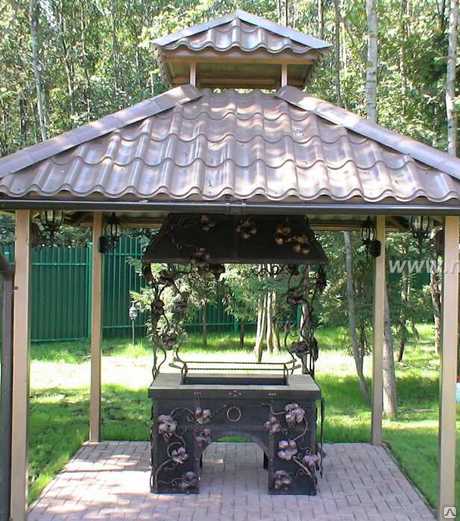

Фото 2 Художественные кованные элементы с ажурными завитками придают изделию оригинальный шарм.

Основные достоинства

Мобильный вариант мангала можно расположить под крышей жилого дома, но такое расположение достаточно опасно и может привести к возгоранию. Стоит рассмотреть комплексные проекты мангалов с беседками представленные на нашем портале.

Явное преимущество мангала с крышей – защитные функции. Проще говоря, повару, что занимается приготовлениями, не страшны любые погодные условия, будь это дождь или палящее солнце. Мало того, защищены здесь и продукты питания, а также дрова. Такое изделие позволяет применять его круглый год.

Недостатки

Вне зависимости от существенных преимуществ, есть и недостатки у мангалов с крышей. К ним относят:

• дороговизну материалов, особенно, если в изделии применяются кованные элементы;
• габариты конструкции не позволяют ее перемещать. Чаще всего мангал является стационарным приспособлением.

Модификации мангалов с крышей

При выборе мангала с крышей не стоит останавливаться на простых вариантах. Существует множество моделей с расширенным функционалом, которые отвечают потребностям даже самым требовательным клиентам. Поэтому изначально необходимо определиться, какими основными характеристиками должно обладать изделие:

1. Эстетическая сторона.
2. Эксплуатационные требования.
3. Финансовое соответствие.

Более подробно о правилах выбора чугунного мангала можно прочитать в дополнение к этому материалу.

Стационарные мангалы с крышей подразделяют на такие виды:

• мангал с барбекю;

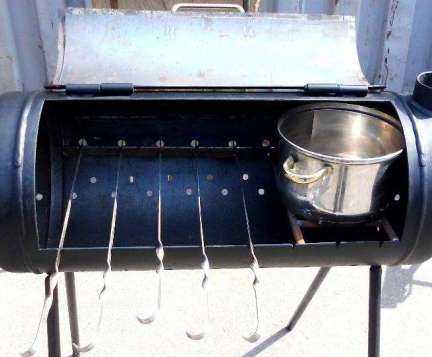

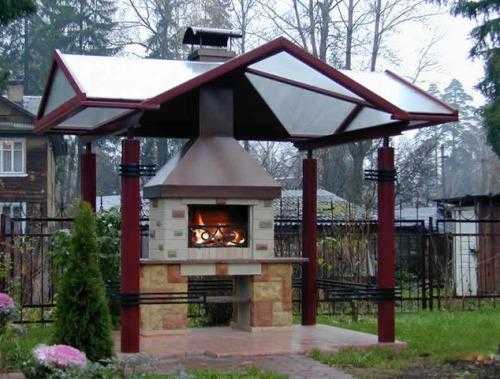

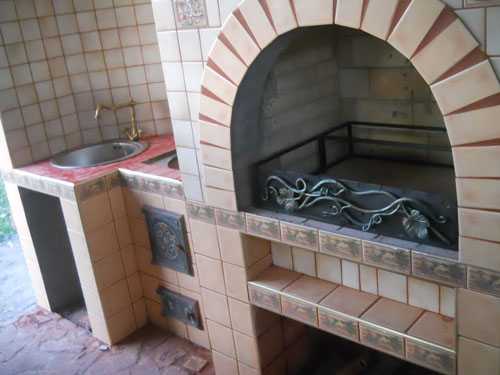

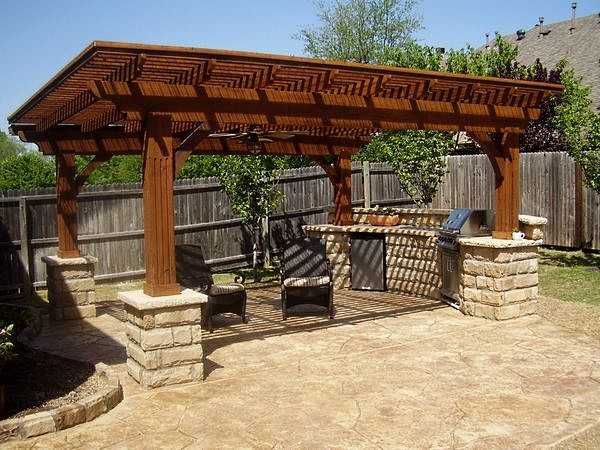

[Фото 3 Интересное сочетания мангала-барбекю с крышей.]

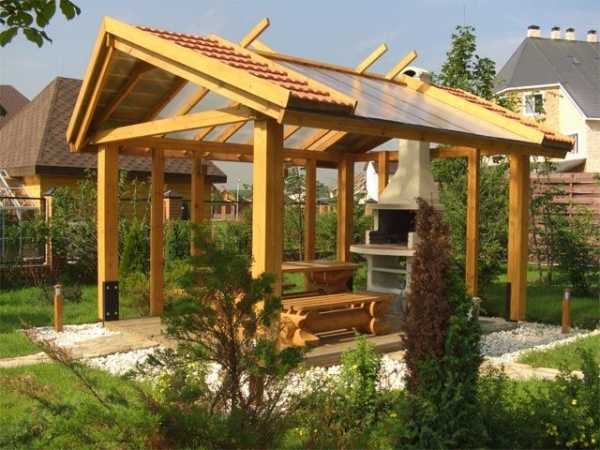

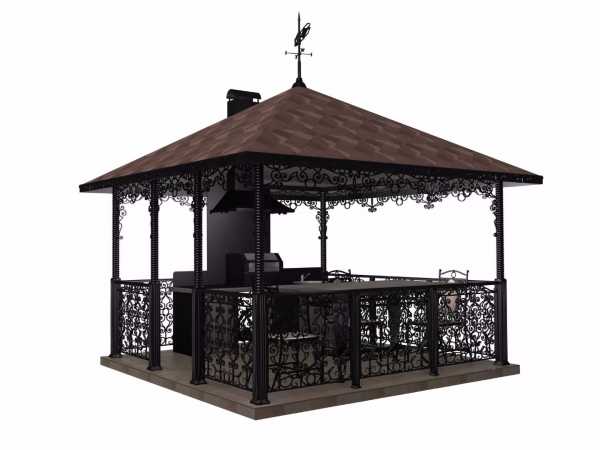

• беседка с мангалом;

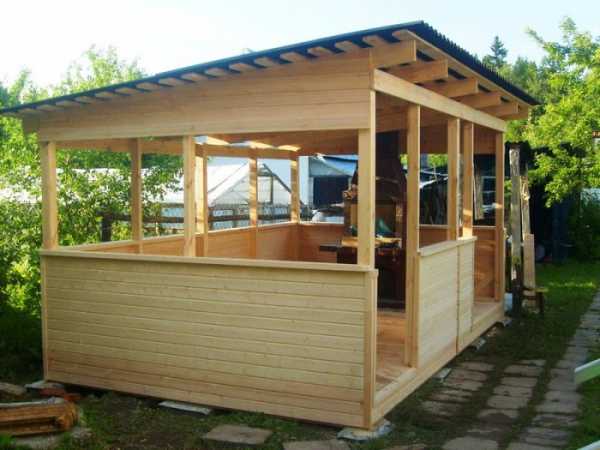

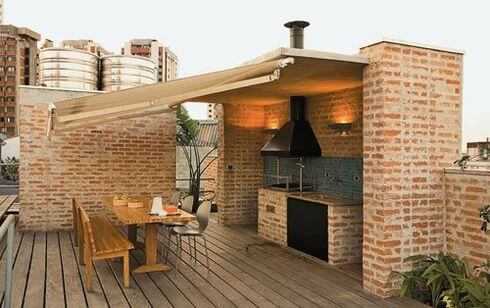

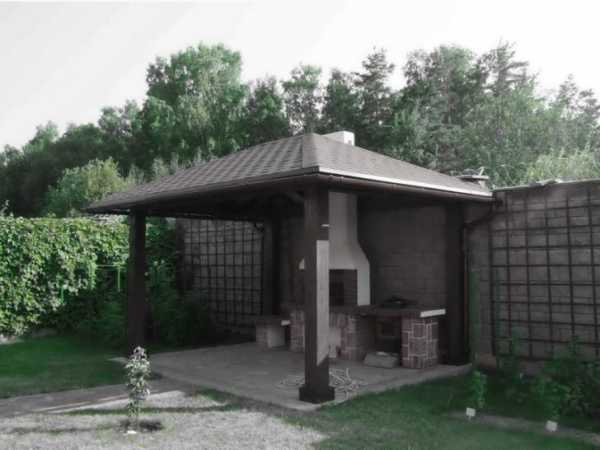

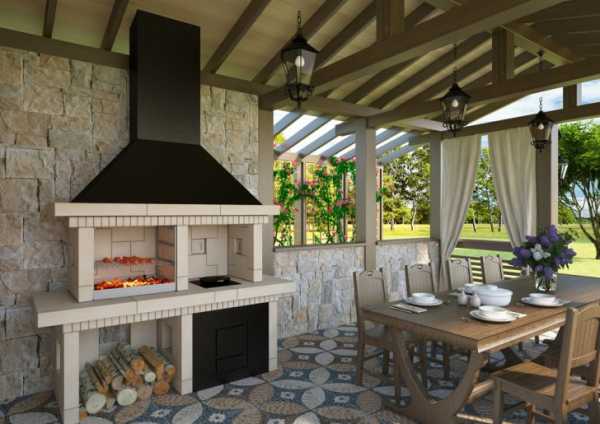

Фото 4 Встроенные в беседку мангал дает возможность создать уютный уголок среди приусадебного ландшафта.

• с печью и казаном;

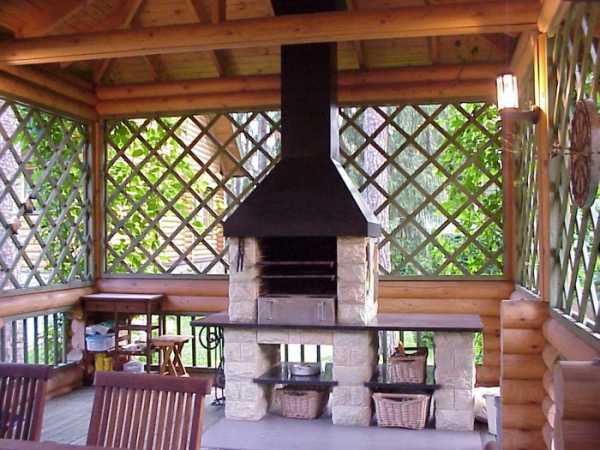

Фото 5 Комплект с печью и казаном позволяет готовить не только шашлыки, но и вкусный гарнир.

• разделочным столом;

Фото 6 Столик, что располагается рядом с мангалом дает возможность производить все разделочные работы непосредственно вблизи печного устройства, что значительно сокращает время на приготовления.

• с печным устройством.

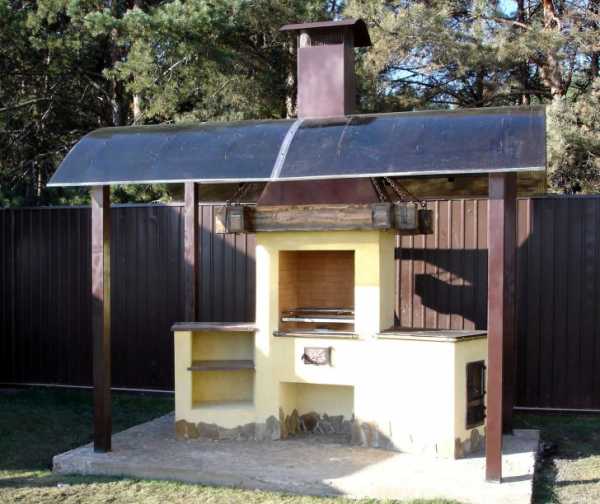

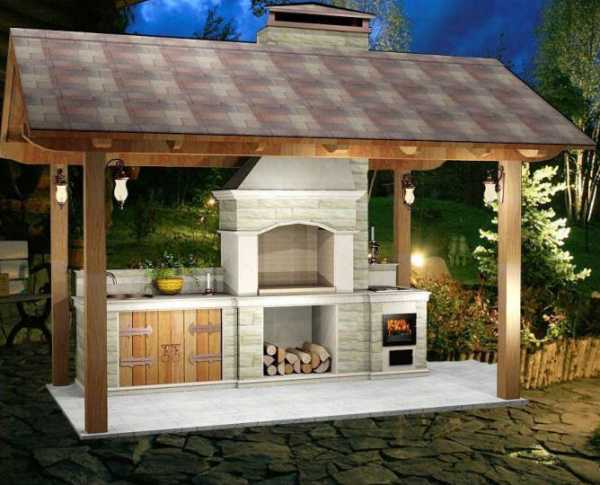

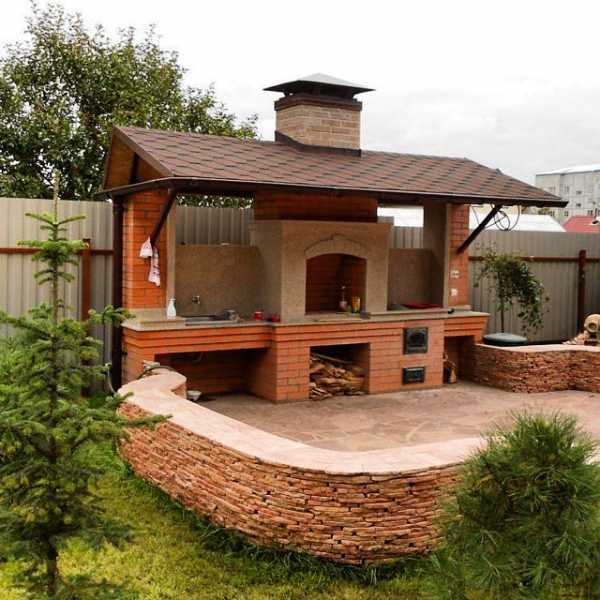

Фото 7 Мангал с печным устройством – дуэт, который заменит даже самую современную кухонную плиту.

Все вышеперечисленные модификации обладают стойкими эксплуатационными характеристиками. Пища, приготовленная на таком изделии,имеет особый вкус. Комфортные дополнительные функции позволяют расширить возможности повара и делают кулинарный процесс более комфортным.

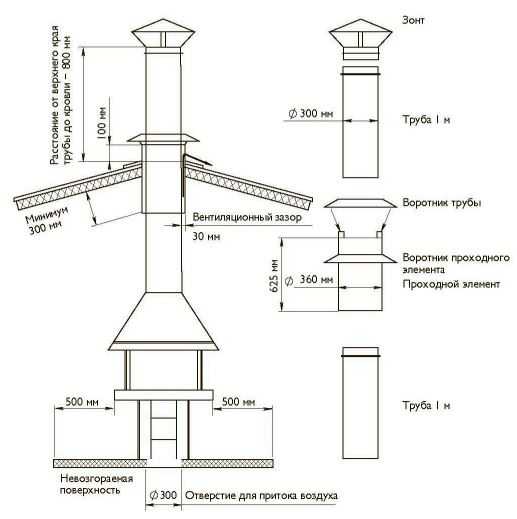

Конструкция крыши сделана таким образом, чтобы дымовые отходы подымались вверх и попадали в вытяжку. Но большинство вариантов представлены с покатой кровлей. Такого вида крыша, не дает застаиваться осадкам. Достаточно часто ее оборудуют желобками и отливом, что помогает отводить осадочную воду.

Процесс установки изделия

Чаще всего мангал сооружают как стационарную конструкцию. Его значительный вес не позволяет легкое передвижение, поэтому определившись с участком под печную конструкцию, можно создать неповторимое обрамление вокруг этой зоны, к примеру:

• сделать дорожку из плитняка, тротуарной плитки или брусчатки с рисунком;
• монтировать скамейки;
• создать вблизи небольшую беседку;
• облагородить участок различными кустарниками и цветами и т.д.

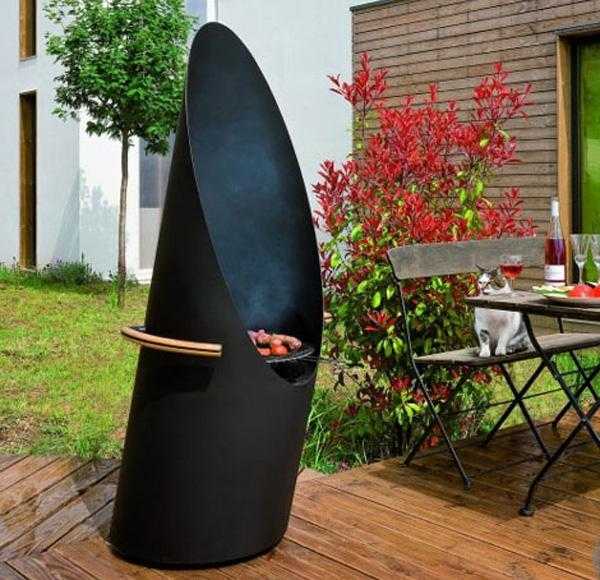

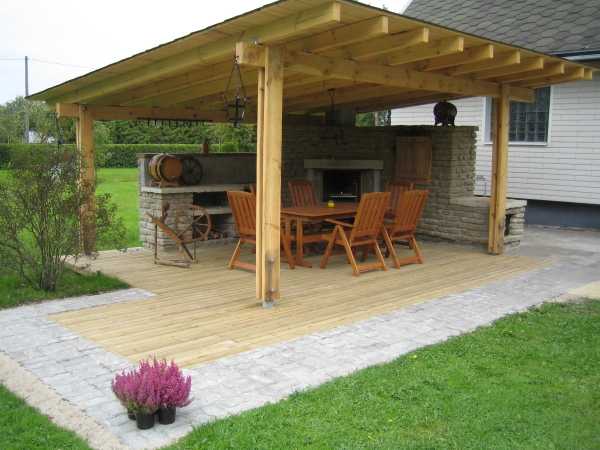

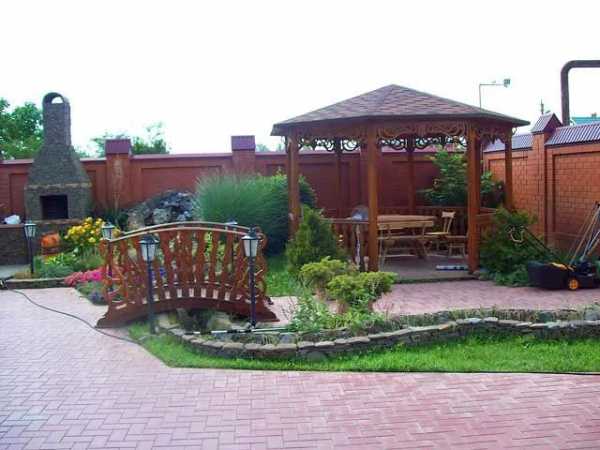

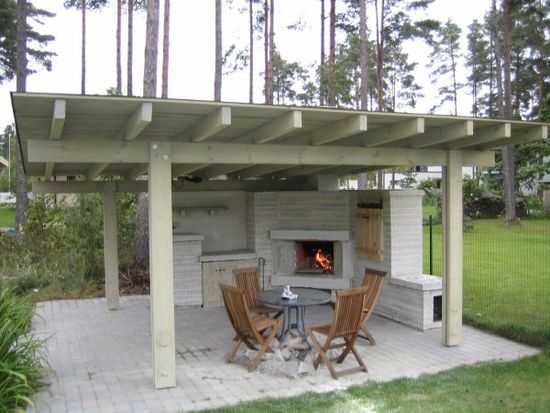

Фото 8 Интересное дизайн-решение для облагораживания ландшафтной зоны вокруг мангала.

Исходя из габаритов мангала с крышей будет определяться его постоянное местонахождение. Слишком близкое расположение с жилой постройкой не желательно, т.к. продукты горения могут попадать в помещение.

Совет! Определяясь с местоположением мангала необходимо помнить и о удобствах в приготовлении, т.е. коммуникации не должны находится на дальнем расстоянии.

Не стоит забывать и о важном элементе – полочке для горючих материалов (дровница). Размещенные здесь дрова защищены от осадков и будут всегда готовы к использованию. Можно выбрать усовершенствованную конструкцию, например, с дополнительными стеллажами, где можно хранить необходимый кухонный инвентарь, приправы, в общем, все необходимое для бесперебойного кулинарного процесса. Крыша же сохранит первоначальный вид мангала и убережет его от появления ржавчины.

Сооружаем мангал своими руками

Самостоятельное изготовление мангал с крышей – это творческий процесс. Автор может создать уникальный проект, который будет обладать всеми необходимыми характеристиками, исходя из личных предпочтений. Даже с небольшим конструкторским опытом можно воплотить задуманную модель печного устройства.

Совет! Проектный чертеж – это важный процесс, который можно доверить только специалисту. Точные расчеты и параметры изделия, с учетом всех требований автора помогут создать мангал, что прослужит не одно поколение.

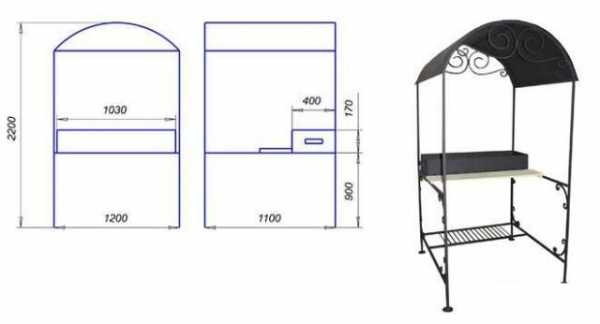

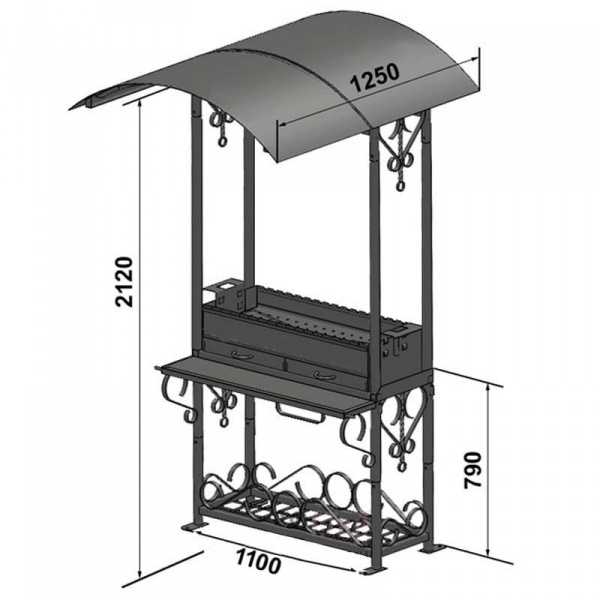

Фото 9 Схема-чертеж классической модели мангал с крышей.

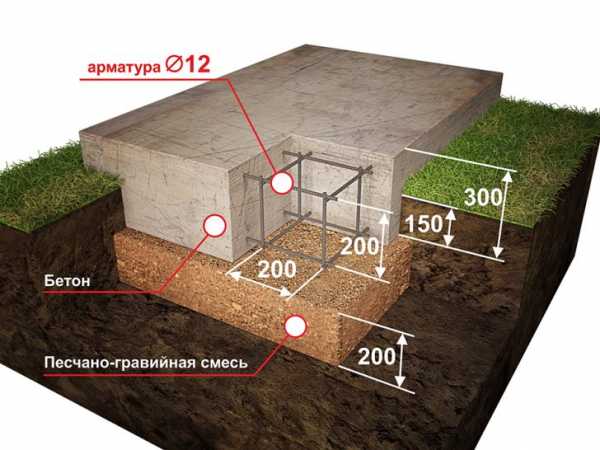

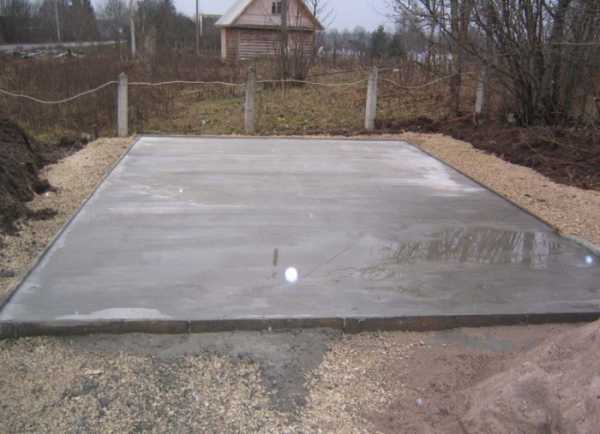

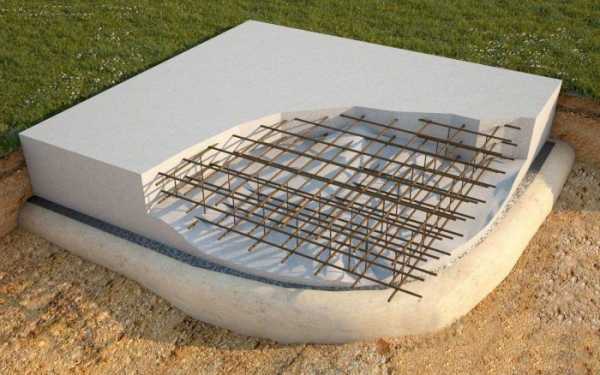

Для устойчивого размещения стационарного изделия необходима заливка фундаментного основания. Ножки конструкции погружаются в бетонную смесь. Такой способ надежно фиксирует габаритный мангал.

Важно знать: Аккуратно выполненные сварочные работы являются залогом успеха качества и эстетического вида готового изделия. По окончанию сварки швы зачищаются и обрабатываются антикоррозийными средствами.

В некоторых случаях возможны неточности в расчетах, но эти моменты могут быть легко исправлены. Для исключения поломок изделия, при изготовлении берется высококачественный металл, без производственно-технологических дефектов.

Толщина листового металла также имеет большое значение и влияет на эксплуатационный срок изделия. Стоит помнить, что постоянное воздействие высоких температур на металл, ухудшает его качество.

В днище мангала необходимо проделать отверстия для создания тяги во время процесса горения дров или угля. Помимо этого, для удобства фиксации шампуров и их проворачивания, на мангале можно сделать вертикальныепрорези, которые изготавливаются с шаговым расстоянием5 – 10 см друг от друга.

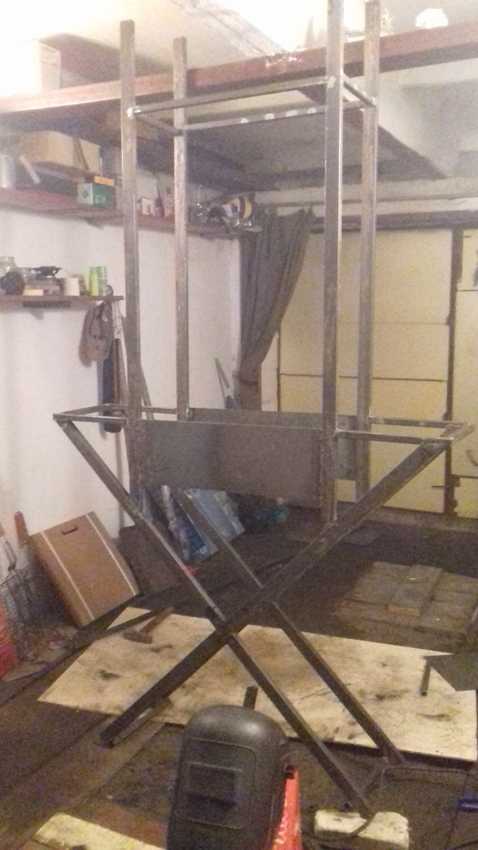

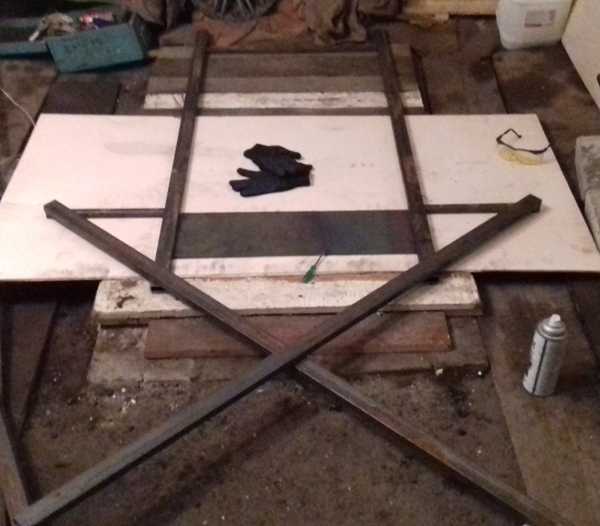

Фото 10 Схематическая инструкция по самостоятельной сборке металлического мангала.

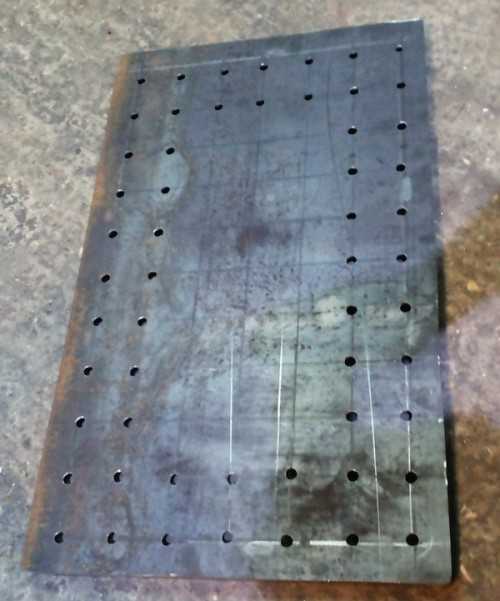

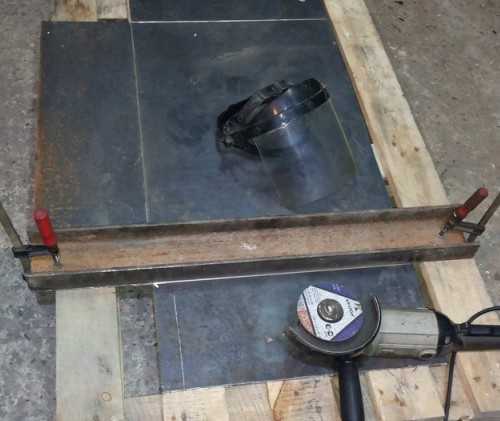

По предварительно размеченной поверхности проводится вырезка каждого отдельного элемента будущего изделия. Стоит учитывать, что каждая сторона должна быть увеличена на 3-5 см для стыковочных швов. Болтами или сварочным аппаратом проводится процесс сборки мангала, привинчивая или приваривая детали.

По окончанию процесса сборки мангала, приходит время для монтажа крыши. Определение высоты стоек зависит от конкретных параметров конструкции.

Фото 11 Чертеж навеса над мангалом из сотового поликарбоната.

Варианты крыши над мангалом могут быть такой конфигурации:

• полукруглой;
• двухскатной: мансардная или разноскатная;
• щипцовая;
• шатровая;
• с дымоходом и без него.

---

Остались вопросы? С радостью поможем!

Поделиться ссылкой:

kaminochag.ru

Мангалы с крышей для дачи своими руками

Ах, как же трудно теплыми летними деньками усидеть в душных помещениях. Так хочется все бросить и отправиться куда-нибудь за город, на пикник с шашлычком. Но, к сожалению, к выходным, когда мечты об ароматном мясе будут уже практически осуществлены, погода может несколько расстроиться и одарить вас с одной стороны очень долгожданным, а с другой – совсем не ко времени, дождем. Чтобы погодные «сюрпризы» не расстроили планы, и посиделки с шашлыком все-таки состоялись, достаточно просто иметь в обиходе мангал с крышей.

Он может быть сделан в разнообразных интерпретациях. Например, на даче его можно установить стационарно.

Мангал под крышей для дачи

Есть интересные мобильные варианты мангалов с крышами, многие из которых не сложно сделать своими руками. Как? Об этом ниже.

к оглавлению ↑

Из чего строится крыша

«Так как крышу будем ставить над не совсем обычным объектом, то ей придется выдерживать нестандартные воздействия, вроде высоких температур и обволакивания дымом»

Мангал, как неотъемлемый атрибут загородного отдыха, есть практически у каждого дачника. Он может быть куплен по случаю или сделан по вдохновению. В любом случае вам останется лишь немного усовершенствовать предмет, оборудовав его надежной крышей, и шашлык состоится в любую погоду.

Крыша над мангалом позволит жарить шашлык в любую погоду

Какому из кровельных материалов отдать предпочтение в этом случае? Безусловно, прочному. Так как крышу будем ставить над не совсем обычным объектом, то ей придется выдерживать нестандартные воздействия, вроде высоких температур и обволакивания дымом. Жар, идущий снизу, будет провоцировать образование конденсата вверху, поэтому приоритет должен быть за материалами, обладающими такими качествами как:

1. Жаростойкость.

2. Влагостойкость.

Материал для крыши должен быть влагостойким и жаропрочным

Наиболее хорошо реагирует на температурные и влажностные перепады профнастил. У металлического листа данного класса имеется специфическое полимерное покрытие, которое и не дает ему ржаветь и добавляет внешней привлекательности. Вы сможете найти профнастил в том цвете, который будет гармонировать с обще стилистическим решением оформления участка.

Крыша для мангала из профнастила

Опорный каркас для такой крыши можно собрать, сварив трубы или металлический профиль. Неплохая крыша получится:

• керамочерепицы;

• металлочерепицы.

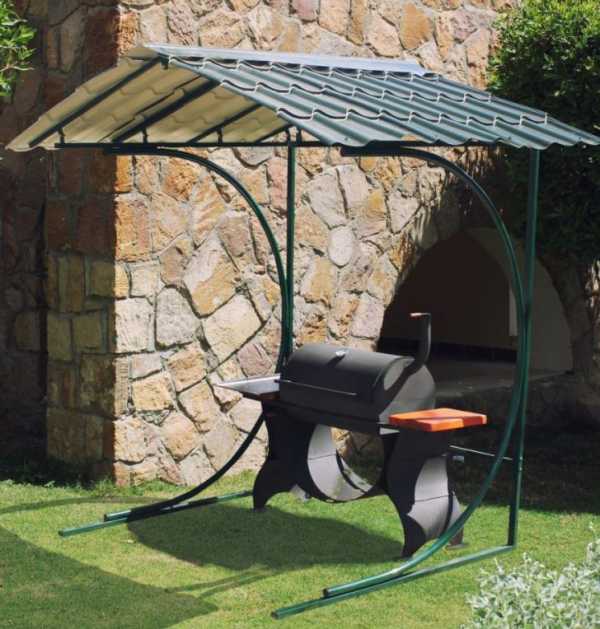

Крыша для мангала из металлочерепицы

А вот сотовый карбонат на эту роль лучше не брать. Его не просто поведет от высокой температуры, он может загореться.

Какого размера сделать крышу, вы должны решить сами. В общем-то, этот показатель будет зависеть от того, какие задачи на нее планируется возложить. В любом случае крыша должна быть заметно больше площади мангала. Только в этом случае ей удастся полностью защитить угли и еду от воздействия ветра и дождевой воды, так что набирайте материал с некоторым запасом.

Площадь навеса должна быть больше зоны мангала

С каким именно – можно рассчитать по рабочему чертежу, если вы не поленитесь такой нарисовать. В противном случае деньги могут быть потрачены зря, хотя, в принципе, на дачном участке всегда найдётся применение даже самым небольшим обрезкам современных кровельных материалов.

Схема небольшой крыши для мангала

Что касается форм крыш над мангалом, то они могут быть любыми:

• односкатными;

Односкатная крыша для мангала

• полукруглыми;

Крыша полукруглой формы для мангала

• двухскатными;

Классическая двухскатная крыша для мангала

• арочного типа.

Мангал с арочной крышей

Каждый из представленных вариантов хорош по-своему. Крышу можно сделать облегченной и капитальной, с трубой или без таковой. К последнему элементу стоит присмотреться внимательней. Труба, расположенная прямо над жаровней, обеспечит качество тяги и защитит от едкого дыма. Он не будет выедать глаза стоящему у мангала повару и сидящим невдалеке гостям. На обустройство пирамидального дымосборника будет достаточно 2 метров широкой трубы.

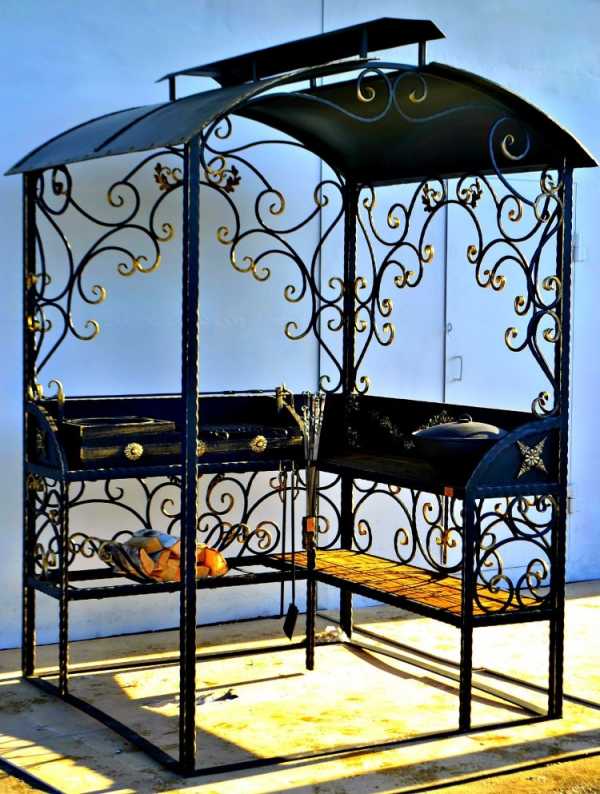

Кованный мангал под крышей с дымосборником

Решая, какой формы сделать крышу к мангалу, не забывайте, что она должна вписываться в архитектурный ансамбль участка. Особенно этот факт важен для стационарных конструкций, не покидающих территорию двора ни зимой, ни летом. Они должны радовать глаз, а не становиться занозой.

Навес над мангалом должен гармонировать с общим стилем участка

к оглавлению ↑

Мангал под крышей своими руками

Сделать мангал можно из разных, порой самых неожиданных материалов и предметов, но именно с крышей лучше всего выглядят конструкции из кирпича, камня, металла.

Кирпичный вариант

Это стационарно устанавливаемый объект, поэтому надо хорошенько продумать, на каком участке придомовой территории его разместить. Кирпичный мангал один под крышу ставится редко. Обычно, его совмещают с крытой беседкой, площадь которой разбита на зоны. Вместо громоздкой печи, лучше поставить небольшую жаровню, скомбинированную с барбекю.

Крыша для мангала из кирпича

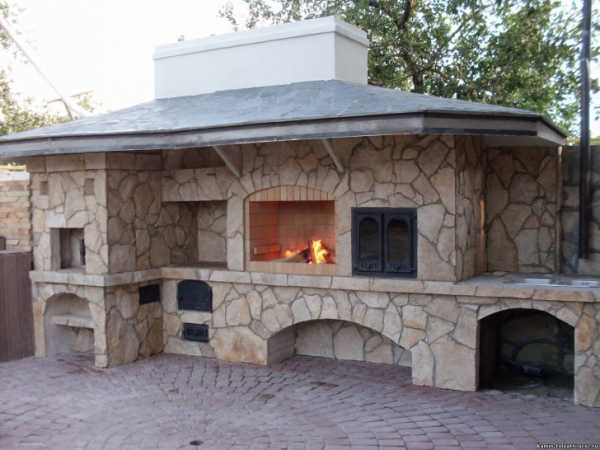

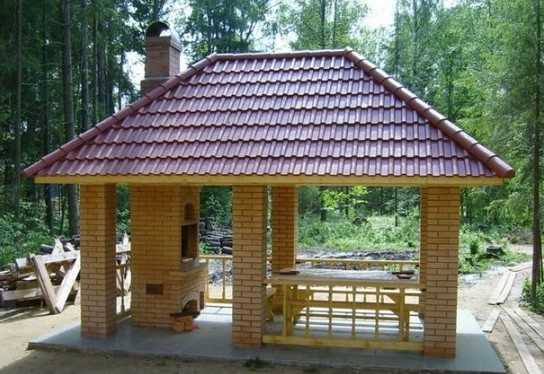

В беседках закрытого типа мангал может сочетаться с камином и поверхностями для готовки в кастрюлях.

Мангал в беседке закрытого типа

Кирпичный мангал требует обустройства фундамента, поэтому первым шагом в его строительстве будет подготовка ямы для его залива. На дно выкопанной траншеи заданных параметров насыпают семисантиметровый слой песка. Далее укладывается армированная сетка и ставится опалубка. Теперь можно залить бетон. Надземная часть фундамента должна составлять до 10 см. По завершении заливки, его оставляют застывать на несколько недель.

Устройство фундамента для кирпичного мангала

Важно! Фундамент заливается не только под будущим очагом, но и по периметру обустраиваемой под одной крышей с ним беседки.

Когда процесс сушки завершится, опалубку снимают и занимаются гидроизоляцией фундамента. Делается это путем накрытия последнего полотном рубероида. Вот теперь все готово к выгонке основной части мангала.

Первые два цокольных ряда кирпича кладутся сплошным слоем, после чего тип кладки может измениться в соответствии с задуманным рисунком.

Топочная часть мангала выгоняется из жаростойкого кирпича, положенного на песочно-глиняный раствор. На остальных участках объекта работают цементно-песочным составом. Когда мангал будет готов можно перейти к созданию площадки под беседку и установке крыши. Опорные столбы под последнюю также можно выложить из кирпича или использовать в этом качестве деревянные бревна, металлические трубы.

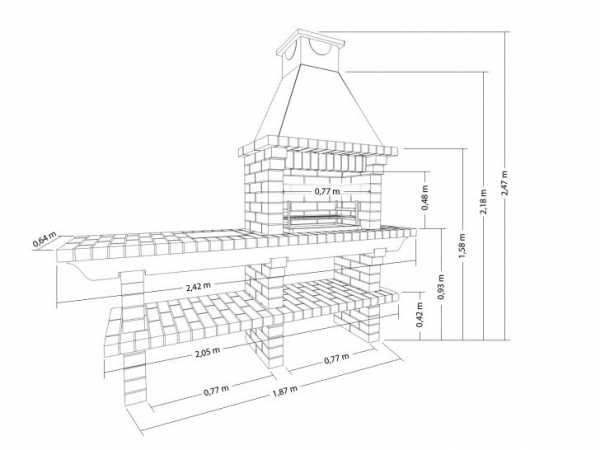

Схема мангала из кирпича

Форму крыши выбирают в соответствии со своим видением будущего объекта, однако, будет совсем неплохо, если вы сумеете вписать ее в окружающую обстановку.

Крыша неправильной формы для мангала

Осталось все красиво оформить. Декор мангала можно выполнить керамической плиткой. Полы беседки лучше покрыть тротуарной плиткой. В более экономичном варианте допустима стяжка.

Отделка камина керамической плиткой

На крышу берут металлопрофиль или более симпатичную металлочерепицу.

Каменный вариант

«При кладке каменных стен нужно пользоваться отвесом, чтобы не «завалить» вертикаль и не перекосить объект, как Пизанскую башню, вот только стоять он, в отличие от этого чуда архитектуры, будет вряд ли»

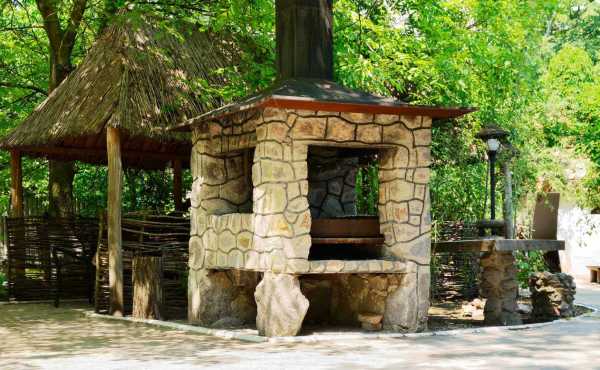

Еще более долговечным и экзотическим вариантом стационарного мангала под крышей является каменный очаг. Поскольку это очень тяжеловесная конструкция, то ставить ее нужно тоже на прочный фундамент.

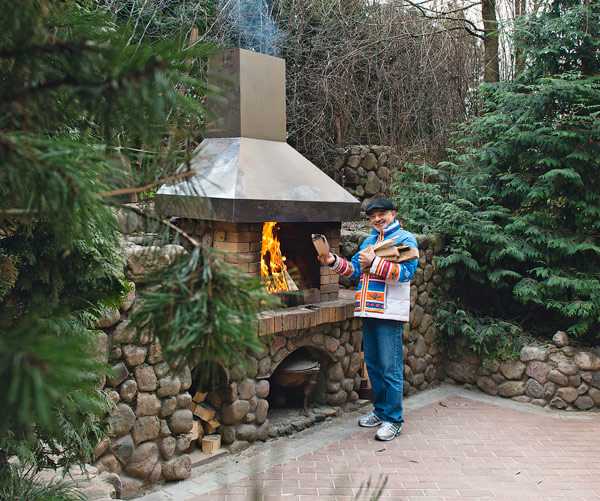

Каменный мангал-очаг для дачи

Разметить место под него поможет строительный шнур. Затем по периметру разметки копается яма, глубиной примерно на штык лопаты. В подготовленный ров закладывают арматуру и заливают её бетонным составом. После становления фундамента на нем начинают сооружать надземную часть мангала. Его цокольная часть будет состоять из трех уровней. Первые два пролета станут местом хранения дров, третьему же отведена роль шкафчика. При кладке каменных стен нужно пользоваться отвесом, чтобы не «завалить» вертикаль и не перекосить объект, как Пизанскую башню, вот только стоять он, в отличие от этого чуда архитектуры, будет вряд ли.

Конструкция очага из камня

Средняя часть – место для обустройства жаровни. Здесь нужно поработать огнеупорным материалом. Сверху нее можно установить решетку под барбекю.

Место вокруг мангала оформляется бутовым камнем. Границы мощеной площадки можно расширить, тогда у вас появится возможность поставить под одну крышу с объектом еще и столик со стульями.

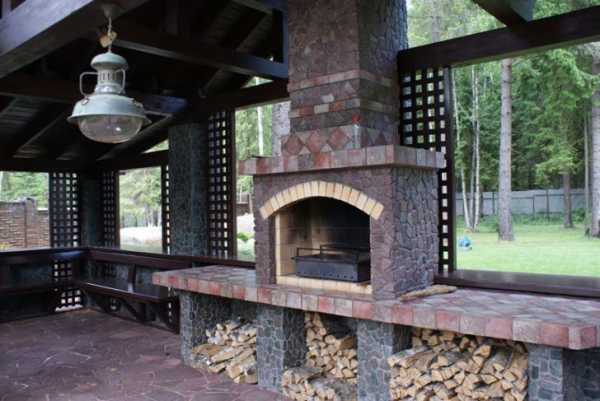

Мощеная камнем площадка перед мангалом

Все бетонированные участки конструкции штукатурят, а внутреннюю часть стенок мангала в зоне жаровни выкладывают специальной плиткой, которую легко будет отчистить после эксплуатации очага.

Завершающим этапом станет установка крыши. Крепится она на уголки, опирающиеся на сам мангал и пол возле него.

Установка крыши с вытяжной трубой

Мангал из трубы

Это, пожалуй, самый простой и бюджетный в воссоздании вариант из всех перечисленных. Вы не поверите, но из простого куска трубы большого диаметра можно сделать безотказный в работе, долговечный и очень эстетично выглядящий мангал.

Мангал из трубы

Основа сооружения

Чтобы быстро сделать мобильную версию дачного мангала потребуется толстостенная труба с сечением 35 и более сантиметров. Почему именно толстостенная? Потому что по логике вещей, тонкостенная основа быстро прогорит и деформируется, а ведь в ваши планы вряд ли входит ежегодная сборка жаровен.

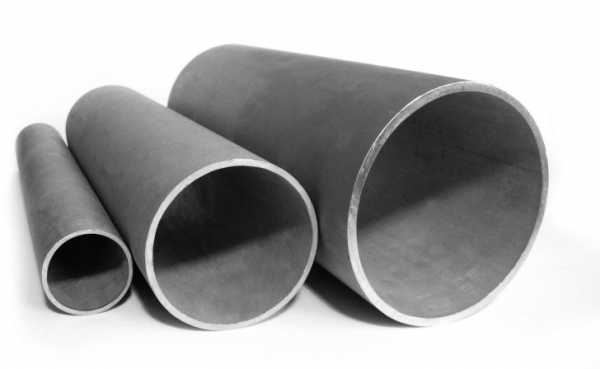

Толстостенные трубы для мангала

Прежде чем начать творить, определитесь с размерами основной части объекта – жаровни. Её длина высчитывается исходя из количества порций, планирующихся к одномоментному приготовлению. Учитывая то, что расстояние между шампурами должно быть не менее 8 см, получаем среднестатистический показатель длины мангала 95 сантиметров. Ширина определяется по длине шампура.

Ширина мангала зависит от размеров шампура

Делаем крышку к жаровне

Сомневаетесь, нужна ли вашему мангалу крышка, если он будет стоять под большой крышей? Зря. Этот элемент в конструкции чрезвычайно полезен. Наличие крышки позволит вам более экономно расходовать угли. В открытых мангалах по окончании процесса готовки жар заливают водой или бросают выгорать дотла, а ведь головешки могли бы еще послужить. Закрыв крышку и отверстие поддува, вы перекроете кислороду доступ внутрь жаровни. Горение прекратится, и угли перестанут тлеть. Если задачи полностью остановить этот процесс нет, то, закрывая крышку, оставляйте небольшую щель в зоне поддува. Температура в чаге будет поддерживаться на оптимальном уровне, и вы в любой момент можете заложить в мангал новую партию мяса.

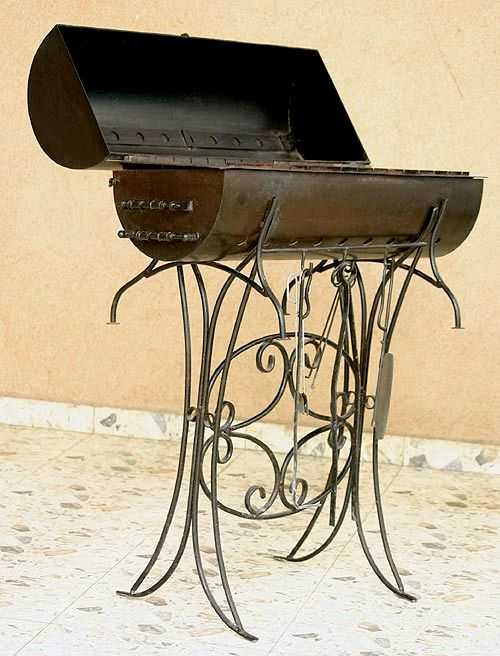

Мангал из трубы с крышкой

Чтобы вырезать из трубы крышку, потребуется болгарка. Для крепления элемента к жаровне используют обычные дверные петли.

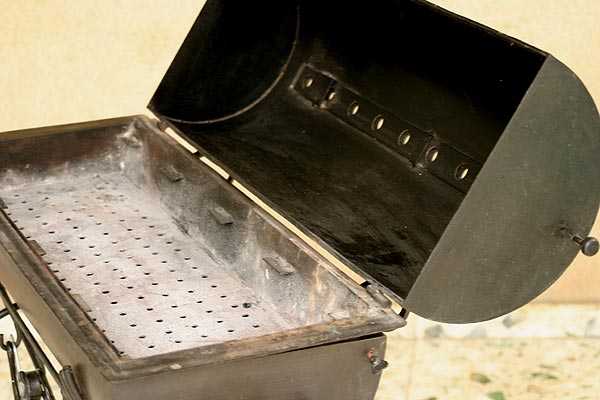

Крышка для мангала из бочки

Теперь встает вопрос об удобстве открывания/закрывания функционирующего мангала. Конечно же, поднимать крышку удобнее, взявшись за ручку. Обычно ее приваривают по центру нижнего края откидной конструкционной детали. Сделать ручку можно из арматурного прута или использовать стандартную дверную модель.

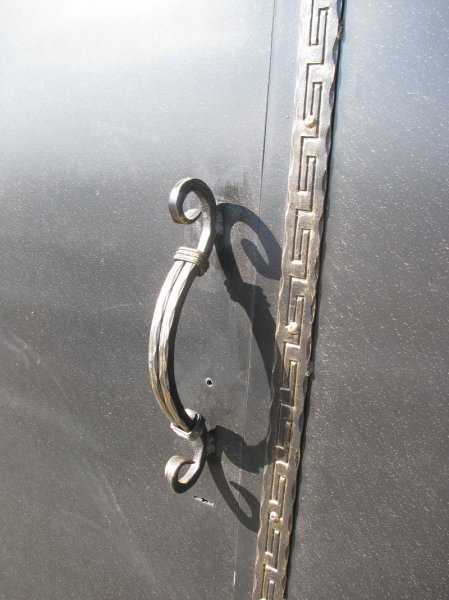

Кованая ручка для мангала

Ножки

Чем хорош мангал, сделанный своими руками, так это комфортной высотой. В процессе сборки вы можете приварить к жаровне ножки любой длины. Вам не придется стоять согнутым или переворачивать шампура присев на корочки. Определиться с высотой ножек поможет простой тест. Возьмите рулетку, наступите на начало ленты носком обуви, затем, станьте ровно и согните руки в локтях практически под прямым углом. Зафиксируйте показатель. От полученного результата отнимите высоту жаровни, и вы получите искомые параметры размера ножек.

Кованые ножки для мангала-трубы

Навес или полноценная крыша?

Легкий навес для мобильных конструкций наиболее оптимален. Он отлично защитит от капризов природы и не позволит едкому дыму скапливаться вокруг мангала. Крышу навесного типа можно сделать мобильной, то есть, меняющей угол наклона и регулируемой по высоте. Это очень удобно, когда осадки сопровождаются порывами ветра. Вы всегда сможете выставить крышу в том положении, которое актуально на данный конкретный момент.

Навес для мангала из трубы

Совершенствуем жаровню

Внутреннее пространство жаровни мангала на даче можно совершенствовать, добавив, например, готовую решетку для жарки барбекю. Ее можно выпилить из старой секции металлического забора или купить в магазине.

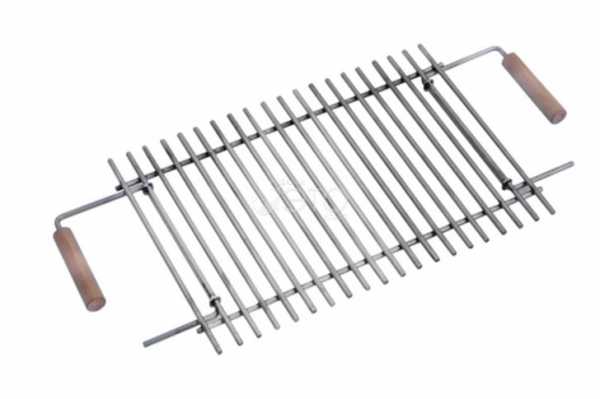

Готовая решетка для мангала

Можно подготовить место в жаровне для установки казана и готовить там рассыпчатый и по-особому пахнущий плов.

к оглавлению ↑

Заключение

Возможно, кто-то считает, что, чем возиться с розжигом мангала, лучше приготовить все яства на газовой плите. Действительно, получится быстрее, и погода для данного процесса будет не указ, но блюда не порадуют исключительным ароматом и вкусом, которые способен подарить им только жар от натуральных древесных углей!

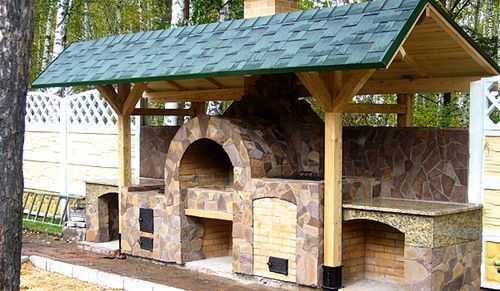

Фотогалерея – мангалы с крышей для дачи

yellowhome.ru

Мангал из металла своими руками в том числе с крышей, чертежами и фото его изготовления (видео)

 Удержаться на тему пролога отдыха выходного дня с шашлыком просто невозможно. И хотя мы вам не расскажем ничего нового, со своей стороны, все же также хотим вас подразнить приятным времяпрепровождение за мангалом, на котором шкварчит маринованное мясо.
 Запах, вкус и быстрота, с которой исчезает мясо, могут поразить любого, но не все и всегда так романтично как на в желаниях. Зачастую, чтобы желаемое превратилось в реальное, необходимо что-то для этого сделать. В нашем случае ключевым предметом, вокруг которого и ведется весь этот разговор, является мангал. Именно о мангале, в нашем случае мангале из металла и пойдет речь в этой статье. В статье будут приведены эскизы для разделки металла под мангал, а также описан процесс его изготовления. Описаны будут даже несколько вариантов. А вот на каком остановться, выбирать вам.

Мангал из металла своими руками: основные материалы и инструменты

 Конечно, чтобы выполнить любую работу требуются определенные средства и возможности. В нашем случае это металл, листовой лучше всего от 2 мм, квадрат — труба для ножек и силовых конструкций, сварочный аппарат любого типа, электроды тройка, дрель, болгарка с диском по металлу и то, что у вас всегда при себе, ваши «золотые» руки.  Сразу скажем о том, что если вы решите купить металл, то постарайтесь его и раскроить на месте. Так часто у организаций реализующих металл имеются гильотины, резка, в общем, все то , что значительно может облегчить ваш труд. Раскроить металл на листы будет не так уж дорого, а вот занимаясь этим самостоятельно не стоит. Вы точно пожалеете о том, что не воспользовались подобным предложением, особенно если возьмете металл 3 и более того.

Мангал из металла своими руками самый простой (1 вариант)

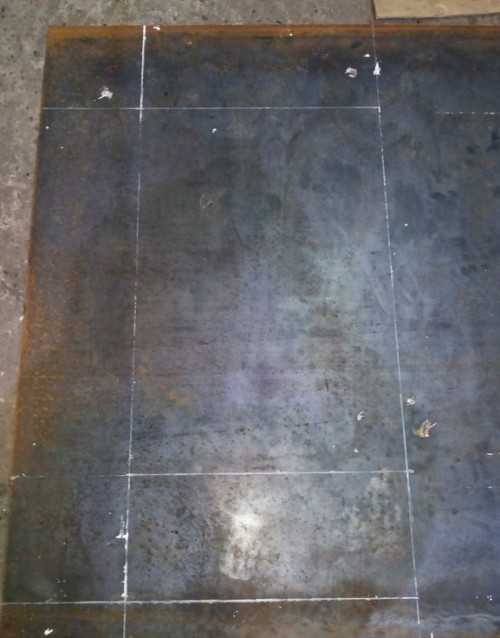

 Прежде всего, необходимо раскроить металл, если вы этого еще не сделали при покупке.

  Далее просверлите отверстия в указанных на рисунке местах. Фактически эти отверстия по бокамм будут выполнять роль вентиляции, поддерживая постоянную тягу и эффективное горение углей и дров в мангале.  Отверстия снизу кроме вентиляции будут выполнять и роль для слива дождевой воды из камеры горения.
 Итак, когда все готово, то необходимо пропилить проточки на металле.

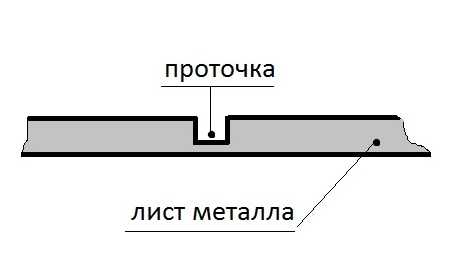

Фактически это канавки пропиленные не в полную толщину листа. Далее по этим канавкам лист свернем под углом 90 градусов. Получится П-образная конструкция.

 Вставляем боковые стенки в торцы и привариваем.  Далее отрезаем трубу такой длины, чтобы выставить мангал на удобной нам высоте. Ножки можно приварить по всей длине стенок мангала, что прибавит ему жесткости, а для ножек увеличить площадь контакта, за счет которого они будут закреплены к корпусу более надежно. Внизу ножки можно связать между собой все той же трубой. «Последним штрихом» в изготовлении мангала из металла станут пропилы, которые можно сделать болгаркой. Такие пропилы очень удобны для удержания шампуров над углями в мангале в определенном положении. Альтернативные опции к мангалу из металла своими руками

Так мы привели, пожалуй, самый простой пример изготовления мангала из металла своими руками.

 В качестве опций к уже имеющемуся мангалу из металла можно предложить крышку  от дождя, полку для посуды. В конце концов, можно просто облагородить мангал коваными изделиями, которые можно просто купить в специализированных магазинах и приварить к корпусу и ножкам мангала.

Незабывайте и еще одном счастном случае изготовления мангала из металла своими руками. Так, мангал можно сделать из газового баллона, более подробно об этом в статье «Мангал из газового балона своими руками».

Мангал из металла с полкой и двойным дном своими руками (2 вариант)

 Второй вариант мангала из металла посложнее. В общем, для тех, кто хочет получить подобное изделие с улучшенными эксплуатационными характеристиками. Основными плюсами этого мангала по сравнению с предыдущим является наличие высоких ножек, полки между ними, ручек для его переноски, а также двойного дна, которое обеспечит более равномерное сгорание углей или дров. Теперь обо всем по порядку. Берем металл и размечаем его на дно и стенки.

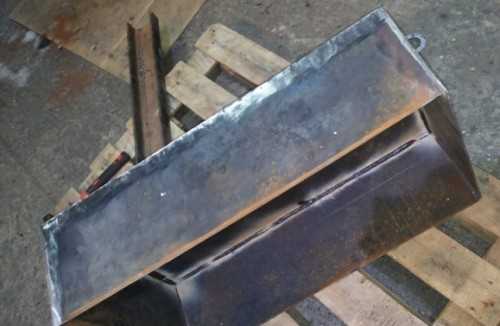

… режем металл по размеченным линиям.

Из получившихся деталей варима мангал. В принципе, все что было до настоящего момента можно назвать аналогией предыдущего варианта.

Швы зачищаем от окалины.

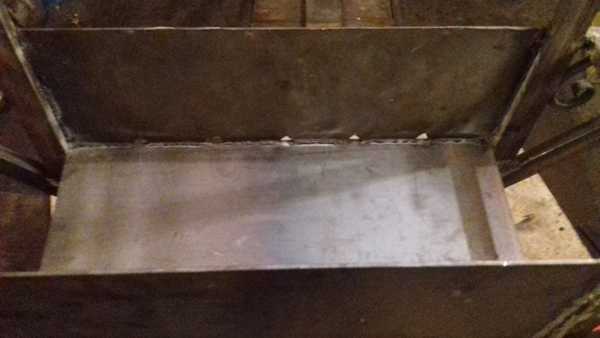

Теперь о двойном дне. Двойное дно чуть меньше «родного» дна, которое мы уже установили, так как оно будет вставляться внутрь мангала.

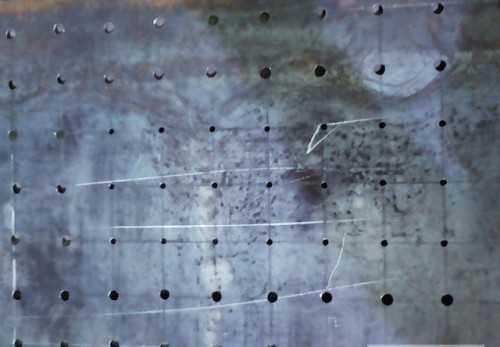

Для того, чтобы обеспечить раномерность тяги воздуха,  по всей площади дна сверлим отверстия, вроде тех что на фото.

Для дистанционного размещения «второго» дна относительного стационарного, привариаем по периметру уголок 20*20 см.

Поверху обвариваем корпус квадрат — трубой и делаем прорези для шампуров. Также в нижней части прорезаем два отверстия, для того чтобы воздух проходил под «второе» дно.

Теперь используя болты и гайки прикручиваем «второе» дно к стационарному в мангале. Дно прикручивается на разборный крепеж, чтобы обеспечить возможность теплового расширения металла, без деформаций. Также открутив болты можно будет почистить «первое» дно и полость между двумя металлическими пластинами.

Привариваем ножки и перемычки между ними.

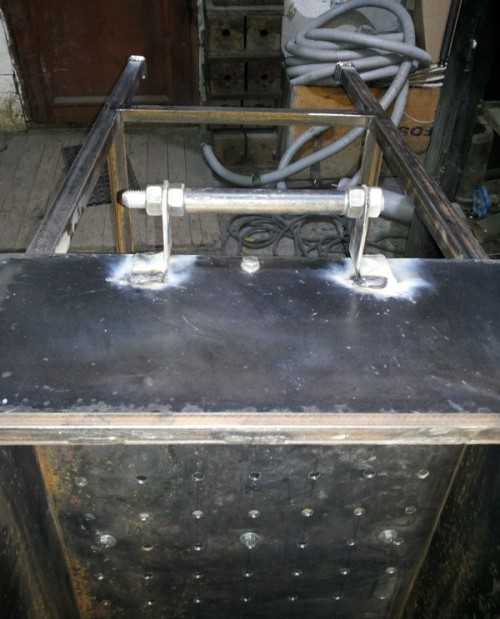

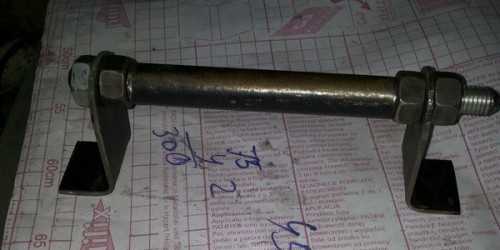

Собираем ручки из шпильки и гаек.

Привариваем ручки на место.

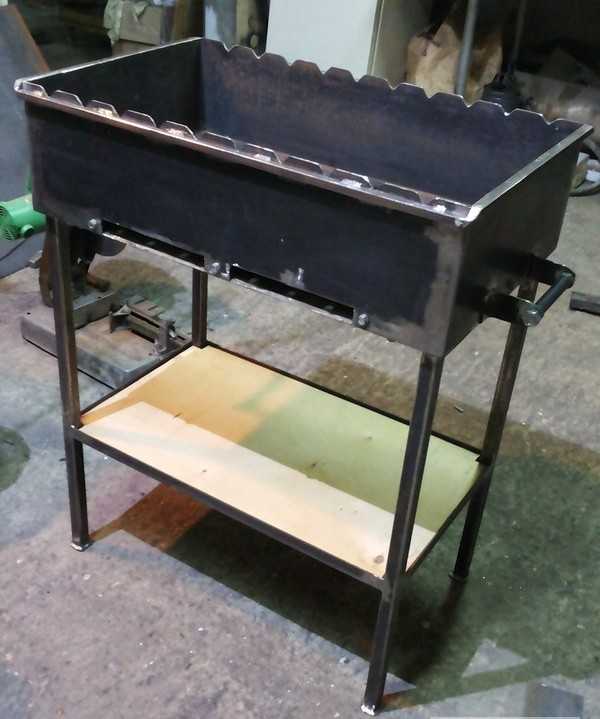

На перемычки устанавливаем фанеру. Теперь для придания эстетического вида мангалу, можно его покрыть термокраской, а фанеру защитной пропиткой для дерева.

Мангал из металла с крышей с чертежами и фото по его изготовлению своими руками (3 вариант)

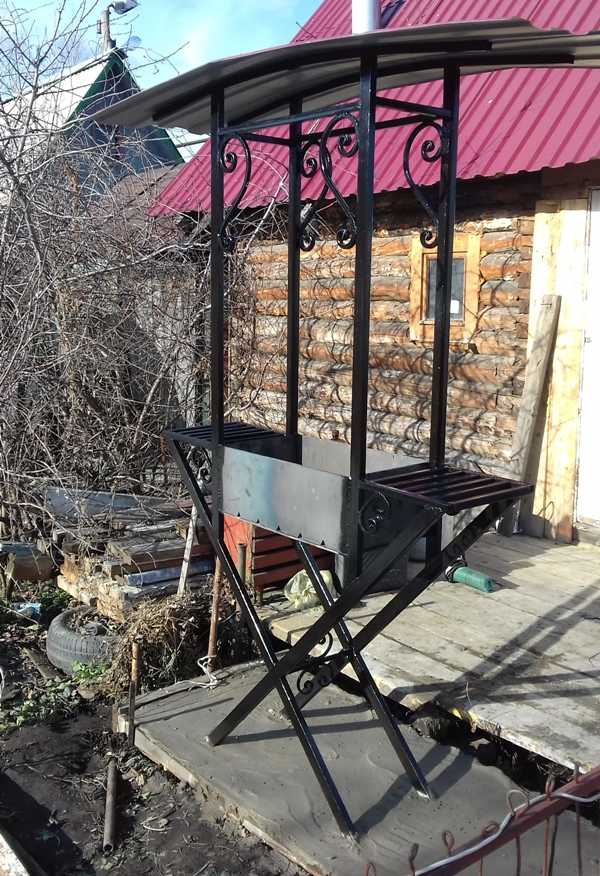

А вот этот вариант уже не стыдно будет поставить и на участок. При этом он будет радовать и вас и ваших гостей, а уж соседи наверняка станут вам завидовать. Будем надеяться по-доброму!
 Началось все с того, что однажды посетив федеральную сеть магазинов я засмотрелся на мангал из металла. Сделан он был вроде как даже ничего, но ценник был так себе 🙁 Не то чтобы не было денег на покупку, но очень захотелось попробовать свои силы… Что же смогу я, если попробую сваять нечто подобное? Ну раз решено, значит начинаем работать. Первым делом был нарисован чертеж. Чертежом, конечно, это можно назвать с большой натяжкой. Больше это было похоже на скетч, рукотворный эскиз на листке бумаги. С него была снята копия в гараж, в котором я и делал мангал и скан, который представляю вашему вниманию.

Здесь была прикинута потребность в металле. Все перечислено на листке, но по факту для кратности заказанного профиля получилось следующее. Прилагаю выдержку из счета…

Сам мангал был заказан как для самого первого варианта, то есть из листа 600*900. Толщина 4 мм (см. счет)

Можете смело брать тоже самое количество, обрезки остались, но не много. Теперь, после закупки металла была также закуплена и кованина. Это уже на усмотрение. Счет на нее не прилагаю, так как дело это личное, хотите купите для украшения, хотите нет. Весь вышеперечисленный металл был доставлен в гараж. Там на полу выложил одну сторону мангала. Так как углы на чертеже просчитать было трудно, вернее долго, то было решено сделать резы по месту.

Так вот, для того чтобы сделать резы, можно воспользоваться острым гвоздем или баллонном краски. Поверх наложенного металла из баллона была нанесена краска. После того как я перевернул профиль, то стало видно, как резать детали.

Наиболее сложный рез на схождении ножек мангала. Хотя получился он очень даже удачно и не такой уж он оказался и сложный.

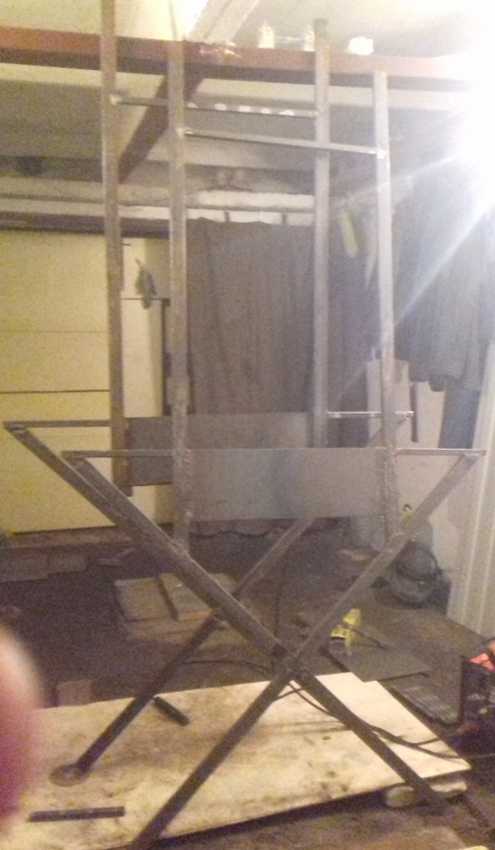

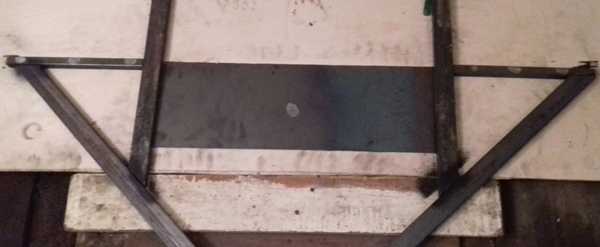

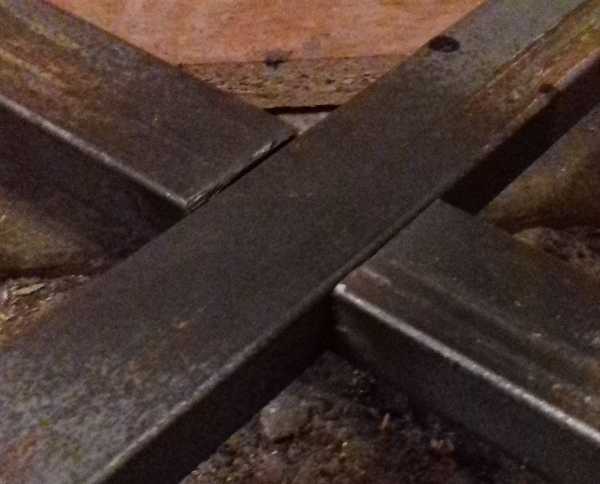

Примеряем ножки между собой.

Теперь примеряем как получились другие резы, согласно тому, что я выложил ранее.

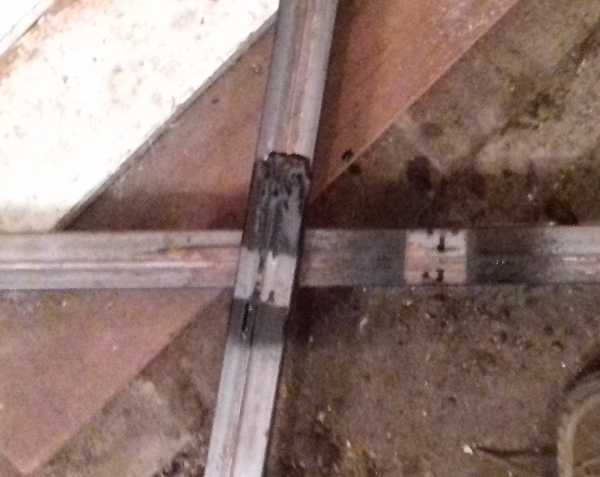

Теперь начинается процесс сварки металла. Берем сварочник, в моем случае самый простой китайский сварочник верно работающий уж не первый десяток лет, и начинаем варить швы электродами — 3 мм. Варим и вторую сторону мангала, при этом зеркально противоположную. Получились две такие части. Еще не соединены между собой.

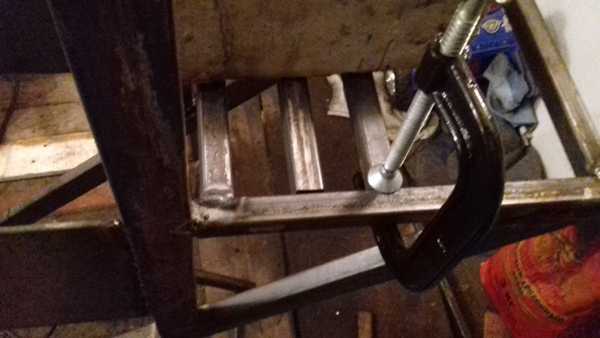

Теперь берем перемычки и соединяем стороны между собой. Вначале лучше крепите на прихватки, чтобы можно было чуть откорректировать положение одной стороны, относительно другой. Затем уже обвариваем все как положено.

 Приступаем к сторонам мангала. Их я решил сделать в качестве решетки. Вокруг при приготовлении пищи всегда не хватает полочек, то кастрюльку поставить, то тарелку с готовым шашлыком. Именно из-за этого полки будут с двух сторон. Была найден струбцина, единственное приспособление используемое при изготовлении всей конструкции. Ей зажимал перемычки на полке, и соответственно варил.

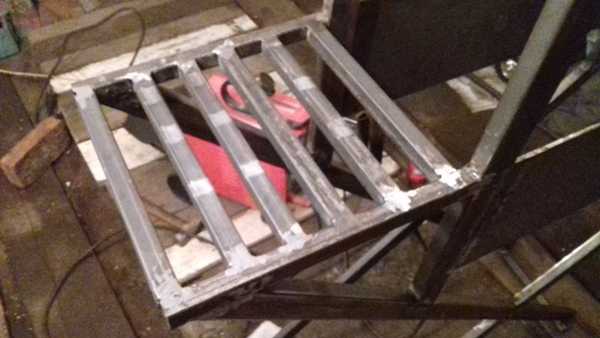

Получилось нечто такое.

Так как изначально в листе не было сделано отверстий для тяги, то здесь нельзя упускать момент. Они были прорезаны до установки дна мангала.

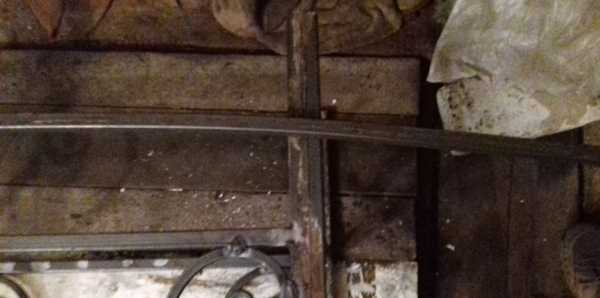

Далее с помощью рук и угла, были выгнуты дуги на крышу. Тут и трубогиба не понадобилось. Все получилось довольно ровно.

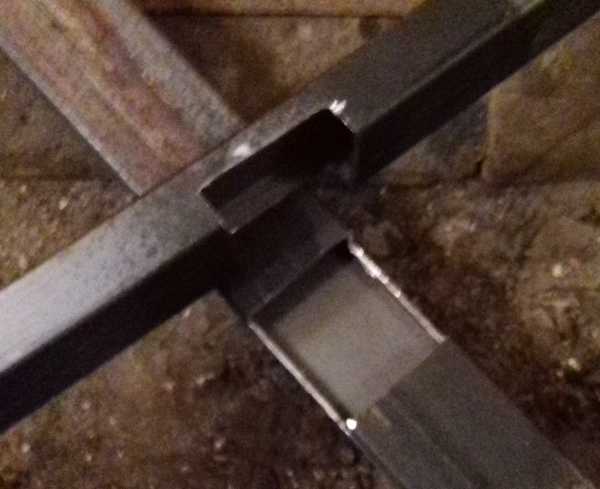

По верхним трубам был размечен металл на стойках, приложив трубы к ним.

После обрезаны стойки по месту, а верхние дуги приварены. Пришло время варить донышко.

Здесь позвонили из ТК и сказали о том, что пришла кованина. Что же, быстро на машинку и скатался до терминала получения. Вот что имеем в наличии.

Все это варим в соответствии со своими художественными представлениями о том, как должен выглядеть идеальный мангал из металла с крышей. У меня получилось следующее.

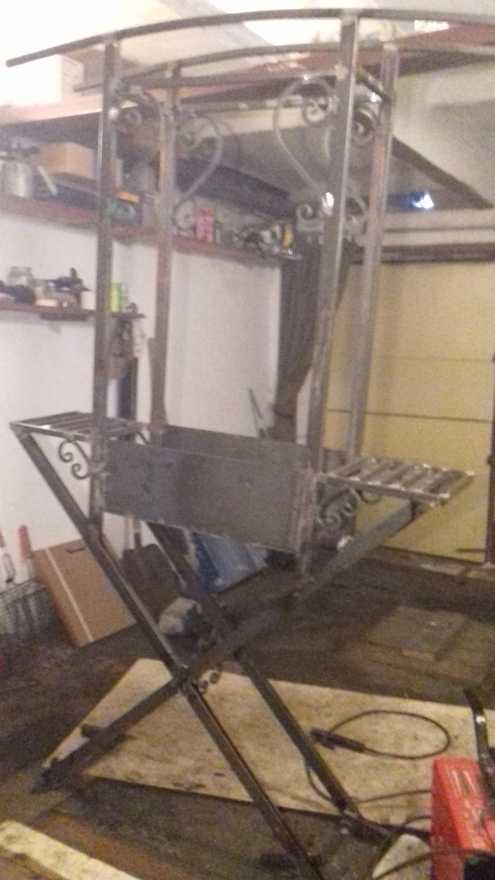

Далее осталось приварить боковые стенки мангала. Так как мангал планировался к установке на участке и перевозке, то сверху лист металла — профлист я крепить не стал. Решил, что это надо делать непосредственно при установке мангала, чтобы не помять крышу. Вот собственно отографии и с места, где был установлен мангал, а также опробован…

Для устойчиовости, а также чтобы мангал не выдрали вандалы, он был приварен к вбитым металлическим трубкам и забетонирован.

Подводя итог об изготовлении мангала из металла своими руками

 Что хотелось бы сказать в завершении нашей статьи. Во-первых, вариантов мангалов из металла может быть великое множество. Начиная от тех, что мы привели в нашей статье и заканчивая теми, что роятся в ваших мыслях. Во-вторых, если вы хоть раз в жизни держали болгарку, держак сварочника и захолопывали забрало сварочной маски на своем лице, то мангал из металла вам точно под силу.
 Ну, и последнее, но точно не в жизни, а всего лишь в нашей статье, так это то, что сделанный вами мангал из металла станет неким местом паломничества на выходных. Поверьте нам, это занятие приятное и душевное. Посидеть у мангала, который вы сделали своими руками, да еще и самому не спеша и с чувством приготовить любимое блюдо на нем.
 Кстати, к одному из видов варианта мангала из металла можно отнести и вариант мангала из газового баллона, об этом в статье «Мангал из газового баллона своими руками». Если вам нужен компактный вариант, для выезда на пикник, то об этом здесь «Переносной разборный мангал».

Видео мангала из металла своими руками

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

Виды мангалов из металла и их чертежи с размерами

Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Виды

Сделанные из металла мангалы бывают:

1. Складными.
2. Переносными.
3. Стационарными.

Переносные могут быть полностью или частично разборными.

Складные изделия

Первый вид представляет собой единую конструкцию, которую можно сложить в портативный кейс. Такие металлические мангалы разработаны для туристов. Поэтому их особенностями являются:

• небольшие размеры;
• сравнительно малый вес.

Большинство чертежей таких мангалов предусматривают жаровню с размерами 45х26х16 см (ДхШхВ). Для большой компании она не очень подойдёт, ведь готовить шашлык придется очень долго.

Еще одной особенностью правильных складных мангалов является особый материал. Для их изготовления используют тонкую огнестойкую нержавейку. При этом из нее также делают своими руками все петли. Благодаря этому мангал получается достаточно малого веса.

Нержавейку очень легко чистить от копоти. Достаточно протереть тряпкой, и возвращается ее зеркальный вид. Поэтому складный мангал можно ставить в рюкзак и не беспокоиться, что что-то внутри станет грязным.

Также складные мангалы делают из листового металла. Они могут иметь вышеуказанные размеры, а также могут быть и большего размера. Изделия немного тяжелые и поэтому подходят для коротких путешествий. Такие конструкции являются хорошим вариантом в тех случаях, когда в машине очень мало места.

Разборные  и стационарные модели

Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Частично разборные модели и их эскизы предусматривают возможность снятия ножек. Жаровня является цельной конструкцией.

Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.

Формы жаровен

Жаровня мангала может иметь вид:

1. Коробки без верха.
2. Вертикального широкого цилиндра со столбом по центру.
3. Цилиндра с горлом вверху.
4. Желоба с закругленным дном.

Чаще всего используются мангал с первым типом жаровни. Многие делают последний тип. Его название звучит несколько странно, на практике он представляет собой разрезанную вдоль бочку или газовый баллон.

Идеальная модель

Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.

Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:

1. Ширина – 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
2. Длина – около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
3. Высота – 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
4. Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
5. Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
6. Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
7. Высота всей конструкции зависит от роста повара. В большинстве случаев – 1 м.

Как сделать идеальную модель

Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.

По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».

Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.

Модель с горлом

Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:

1. Широкого цилиндра. Его высота равна 180-200 мм.
2. Срезанного конуса. Высота – 100-150 мм.
3. Узкого цилиндра. Имеет высоту, равную 100-150 мм.

Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.

Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.

Шампур с мясом ставят своими руками в горло такого мангала, то  есть в верхний цилиндр. Во время тления углей эта часть превращается в проточную духовую камеру.

Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.

Конструкция из бочки

Мангал с круглым днищем не работает так, как образец с прямоугольной жаровней. Это потому, что:

• закругленные стенки отражают тепло назад на угли;
• в середине угли быстро оседают, а по краям не успевают прогореть должным образом.

Поэтому просто распилить бочку пополам или вырезать в ней своими руками крышку для создания правильного мангала недостаточно. Проблему с чрезмерной осадкой углей можно решить благодаря устройству воздуховода. Есть два варианта его создания:

1. Решетка для буржуйки. Ее ставят на днище. На ней угли будут лежать ровным слоем. Кроме этого под ней будет пространство с воздухом. Для притока свежего воздуха нужно сделать дырочки по центру днища.
2. Уголок с размерами 85х85 мм. В нем нужно сделать несколько рядов дыр. Далее его приваривают к днищу. Дырки можно сделать под ним или в местах, где размещаются его концы.

При создании мангала из бочки нужно выдержать правило относительно оптимальной ширины. Заготовку следует обрезать не пополам, а на треть или четверть. Ширина образуемого среза должна равняться 25 см. В таком случае не соблюдается рекомендация касательно правильного расстояния между мясом и углями.

Однако испытательные эскизы показали, что шашлык получается очень хорошим. Объясняется это тем, что отраженные от стенок инфракрасные лучи создают дополнительный нагрев углей, и возникает более плотный поток горячего воздуха.

После изготовления жаровни, следующие действия таковы:

1. Создание проемов под шампуры.
2. Приварка шарниров и прикрепление крышки.
3. Прикрепление ручки к крышке.
4. Изготовление стоек.

poluchi-teplo.ru

Как сделать крышу мангал

Вряд ли найдется тот, кто весной и летом не планирует свой отдых за городом. С ним возникает много ассоциаций. Одной из них является запах дыма от шашлыка. Одна мысль об этом заставляет глотать слюнки. Шашлык, конечно, можно приготовить на кирпичах, но удобнее использовать для этих целей мангал. Хорошим решением будет мангал для дачи с крышей. Он позволит насладиться желанным блюдом в любых погодных условиях. Можно ли изготовить его самому или лучше заказать сборку знающему мастеру? Этот вопрос, а также схемы для самостоятельной сборки будут обсуждаться в этой статье.

Преимущества и виды мангалов с крышей

Летний дождь в некоторых случаях приносит удовольствие. Например, после удушливого дня он наполняет воздух прохладой и дышится лучше. Но когда идет дождь или дует сильный ветер, тогда приготовление шашлыка приносит мало удовольствия. Приходится либо мокнуть рядом с мангалом, либо заносить его под крышу в беседку. Во втором случае под крышей скапливается дым, который не только пропитывает все вещи, но и мешает хорошему общению. Если вы являетесь обладателем мангала с крышей, тогда переживать о переменах погоды не придется. Такой прибор сможет спокойно стоять под проливным дождем без того, чтобы угли погасли. А если такой мангал выполнен из кирпича, тогда даже сильный ветер не прервет веселого общения с друзьями.

Можно ли собрать самому

Изготовить мангал с крышей своими руками не составляет особого труда, даже если вы имеете минимальные навыки работы с ручным и электроинструментом. Есть два возможных варианта, которые можно собрать на даче:

• стационарный;
• передвижной;

Стационарный мангал подходит для тех случаев, когда территория двора на даче хорошо распланирована и отдельно выделено место под такое изделие. Для такого мангала с крышей можно использовать самые разнообразные материалы. Подойдет не только листовой материал, его можно выложить из огнеупорного кирпича и красиво облицевать. Другим интересным вариантом будет монолитная конструкция, которая впоследствии обкладывается мозаичной плиткой. Для стационарного мангала легко соорудить систему отвода дыма и возле него сделать навес. В любых условиях будет комфортно, а тепло от него согреет в вечернее время.

Передвижной или разборной мангал с крышей. Будет идеальным вариантом для тех, кто не любит сидеть на месте и хочет брать его с собой на природу. Для такого изделия отличным решением в качестве материала будет листвой материал. При сборке стоит продумать все узлы примыкания, чтобы собирать мангал можно было без применения ключей и другого инструмента. Если планируется профессиональный подход, тогда для первого и второго варианта можно изготовить коптилку, которая параллельно с шашлыком даст возможность насладиться непередаваемым вкусом блюд из мяса и рыбы.

Обратите внимание! Мангалы для дачи с крышей могут оснащаться дополнительной крышкой, которая закрывает жаровню. В этом случае можно будет готовить барбекю. Мясо не только поджаривается на таком мангале, но и хорошо пропекается, сохраняя свою сочность.

Из чего сделать крышу

Так как основным предназначением крыши является защита от влаги, то материал, который будет применен для мангала должен обладать отличными изоляционными свойствами независимо от того, какое количество осадков выпадет. Другой важной характеристикой для такой крыши является ее жаростойкость. От мангала в процессе растопки будет подниматься открытый огонь, а в процессе – горячий воздух, поэтому крыша не должна оплавиться, деформироваться или возгореться.

В согласии с этими требованиями для изделия с крышей подойдут такие варианты:

• металлочерепица;
• профнастил;
• листовой металл;
• шифер;
• керамическая черепица;
• огнеупорное стекло.

Металл для крыши прекрасно переносит воздействие температур. Поэтому первые три варианта для крыши являются одними из лучших. Они также позволяют собрать разборной мангал, т. к. листовой материал легко комбинировать. Внимательным стоит быть к тому, что от температуры окрашенные листы крыши могут потерять свой цвет, поэтому лучше изначально брать оцинкованные или размещать их немного выше.

Шифер и керамическая черепица для крыши мангала также отлично подходят, но лучше их использовать для стационарных моделей. Дело в том, что крышу придется разместить на достаточной высоте от мангала, т. к. от огня она может лопнуть. Огнеупорное стекло будет смотреться довольно интересно на крыше для мангала, оно также легко чиститься от нагара. Но такое решение обойдется недешево.

Обратите внимание! Не стоит использовать для крыши мангала поликарбонат. Он имеет отличный вид и может хорошо гармонировать с сооружениями, которые уже есть во дворе, но он неустойчив к высоким температурам, поэтому может легко загореться.

Виды крыш для мангала

Каждый проект мангала с крышей является индивидуальным. Это означает, что размеры крыши придется подбирать в зависимости от доступного свободного пространства. Сделать крышу для мангала можно в нескольких вариациях:

• полукруглой;
• односкатной;
• двускатной;
• четырехскатной.

Полукруглая крыша чаще всего собирается на металлическом каркасе, т. к. изготовление полукруглых деревянных балок перекрытия не только обойдется дорого, но и займет значительное время. Для остальных видов крыши для мангала выбор будет зависеть от того, будет ли мангал стационарным или складным.

Сборка стационарного варианта

В стационарных уличных вариантах мангалов сборка проходит в два этапа. Один из них подразумевает монтаж навеса с крышей, а второй – сборку топки. Если каркас планируется временным, тогда нет необходимости сооружать качественное основание. Но для проектов, которые будут использоваться довольно долго, необходимо сделать хороший фундамент. На эту роль отлично подойдет вариант монолитной плиты. Для ее изготовления понадобится:

• штыковая и совковая лопата;
• прутья арматуры;
• бетономешалка;
• рулетка;
• среднезернистый песок;
• щебень;
• цемент;
• шуруповерт;
• крепежный расходник;
• материал для крыши;
• деревянный брус 15×15 см и 15×10 см.

На территории размечается площадь, которая будет отведена под мангал с накрытием. Чтобы стороны прямоугольника или квадрата получились одинаковыми, необходимо с помощью рулетки вымерять диагонали. Они должны быть равными. Если это не так, тогда необходимо сместить один из углов внутрь или наружу. По размеченному участку под барбекю делается выемка грунта на глубину в 30–50 см. Дно разравнивается и уплотняется. Делается насыпка из среднезернистого песка на высоту в 15 см. После этого необходимо выполнить трамбовку с помощью ручного или другого инструмента. Следующим слоем укладывается щебень на такую же высоту. После этого вокруг места под мангал с крышей устанавливается опалубка. Желательно, чтобы ее высота над грунтом была 10 см. Это позволит предотвратить скопление воды в сильные дожди.

Внутрь подготовленного котлована под мангал укладывается металлическая арматура. Ее необходимо уложить сеткой. Размер ячейки 15–20 см. Прутки необходимо приподнять на высоту в 5 см, чтобы они были не на щебне, а полностью погрузились в раствор. Бетонный раствор под мангал готовится в соотношении 1 ведро цемента, 3 ведра песка, 5 ведер щебня. Воды необходимо добавлять до достижения густой консистенции. До осуществления заливки под площадку для мангала монтируются металлические опорные стойки по четырем углам. Их необходимо немного вкопать в землю, чтобы они обладали большей устойчивостью. Для деревянных делается закладка металлических скоб в раствор, к которым они будут прикручены саморезами.

Заливку основания лучше делать за один заход, чтобы плита получилась без швов. Разравнивать раствор можно правилом и мастерками. Предусмотрев небольшой уклон всей поверхности в одну из сторон, можно будет проще избавляться от воды, которую может задуть ветром. Выстаивать основу необходимо от двух недель до месяца. Желательно обильно смачивать ее водой, а также накрыть пленкой или рубероидом, если температура воздуха поднимается свыше 30 градусов.

После достижения полной прочности производится монтаж топки для мангала. Ее можно собрать из кирпича по чертежу, который приведен ниже. Можно также сделать металлический вариант топки, который будет смотреться ничем не хуже. Длина такой жаровни для мангала может быть любой. Все будет зависеть от обычного количества гостей, а также объема мяса. Если планируется использовать только 10 шампуров на мангале, то будет достаточно длины в 80–100 см. Если больше, то расчет длины мангала можно делать из формулы 8–10 см ширины на 1 шампур. Ширина жаровни для мангала должна быть не больше длины шампура. Обычно этот размер находится в пределах до 25 см. В этом случае не придется переживать, что они будут падать в угли при переворачивании.

Высота жаровни для мангала не должна быть слишком большой, т. к. придется сжигать большое количество дров, чтобы пожарить одну порцию, но и не должна быть слишком маленькой, чтобы мясо не пригорало. Стоит учесть, что в стенках мангала делаются прорези под шампуры, которые будут удерживать шампура в одном положении. Их глубина около 5 см. Учитывая все это, высота стенок мангала будет находиться в пределах до 20 см. Поднять саму жаровню необходимо на уровень пояса, чтобы к ней не приходилось нагибаться, что утомит во время готовки. Для этих целей можно изготовить четыре металлические ножки из арматуры или кирпичное основание.

Обратите внимание! По всему периметру стенок жаровни для мангала необходимо сделать отверстия для притока воздуха. Их можно насверлить дрелью с диаметром сверла в 10 мм.

После того как готова жаровня, необходимо соорудить дымоотводную систему для мангала. Для этого изготавливается каркас из листового материала, который будет на 5 см с каждой стороны больше размеров самого мангала. Кверху пространство сужается дополнительными стенками в форме трапеции и оставляется отверстие для трубы. После того как труба смонтирована, можно переходить к кровельной системе.

Проще всего сделать односкатную крышу. Для этих целей два из четырех опорных столбиков из дерева или из металла должны быть на 10 см короче. Делается обвязка для крыши по всему периметру деревянным брусом или металлической квадратной трубой. Она подразумевает соединение всех столбиков балками сверху. Одна из поперечин, которая будет закреплена к столбикам большей высоты должна находиться выше, чтобы обеспечить скаты крыши. После этого монтируются стропила поперек всей конструкции. Они закрепляются. Далее монтируется кровельный настил. В нем необходимо предусмотреть отверстие для вывода трубы от мангала.

Совет! При желании две стороны места под барбекю можно закрыть от ветра с помощью кирпичных или деревянных стен. Можно соорудить деревянные решетки, которые впоследствии будут оплетены виноградом или плющом.

Сборка передвижного мангала

Передвижной мангал собирается несколько быстрее и не требует таких затрат средств и материалов, как стационарный. Топка рассчитывается по образцу, который был использован для варианта выше. Дополнительно между ножками мангала можно сделать полочку для продуктов или кастрюль. К боковым граням жаровни приделываются рукоятки для транспортировки конструкции. Крышу для передвижного мангала можно собрать полукруглую. Для этих целей потребуется отрезать две заготовки из металлической трубы. Они должны быть больше длины мангала минимум на 50 см. После этого с помощью трубогиба или вручную им придается округлая форма.

К торцам приваривается две поперечины для монолитности всей конструкции. Далее крепится кровельный настил. Можно использовать лист металлочерепицы, профнастила или просто оцинкованную жесть. Зафиксировать их можно с помощью самореза с пресс-шайбой и буром. Также подойдут алюминиевые заклепки. Фиксировать нужно поочередно к двум арочным конструкциям, придавая листу изогнутую форму. Для монтажа на мангал достаточно приварить четыре стойки из квадратной трубы или гладкой ровной арматуры. Различные чертежи для сборки с указанием размеров можно увидеть ниже и выше.

Обратите внимание! Если вы хотите сделать ножки и крышу съемными, тогда потребуется позаботиться о дополнительных элементах. По углам, где должны вставляться ножки и стойки для крыши приваривается круглая труба с внутренним диаметром на 1 мм больше диаметра арматуры или квадратная труба с внутренним диаметром чуть больше той, которая будет вставляться внутрь. Для надежной фиксации в стенках сверлятся отверстия и нарезается резьба. В них вставляются болты, которые будут прижимать ножки и стойки.

Вывод

Если вы решитесь на самостоятельную сборку мангала с крышей, то никогда не пожалеете. Схемы и чертежи в статье приведены в качестве примера. Можно разработать собственный проект, который будет соответствовать всем вашим требованиям. Главное при сборке конструкции с крышей – соблюдать все правила техники безопасности.

bouw.ru

Мангал с крышей своими руками: из металла, кирпича, камня

Дача является прекрасным местом для отдыха. После долгой обработки огорода можно встретиться с друзьями и приготовить вкусный шашлык. Для подобных встреч было бы неплохо выделить уютное место на своем участке и соорудить там мангал с крышей. В основном такая постройка представляет собой конструкцию из легкого металла либо из кирпича.

Типы

Все существующие мангалы делятся на два вида: переносные и стационарные.

Передвижное устройство предназначено для использования на природе. Любители приготовления разнообразных вкусностей на дачном участке могут остановить свой выбор на сооружении стационарного приспособления. Подобный агрегат предусматривает много разных функций, включая возможность приготовления блюд на вертеле, гриле, шампурах.

В зависимости от типа строительного материала мангалы подразделяются на следующие три вида:

• каменные;
• кирпичные;
• металлические.

Подобные устройства могут различаться между собой присутствием либо отсутствием крыши. В основном этот элемент устанавливается на стационарных агрегатах. Но встречаются случаи, когда и для переносных мангалов конструируется своеобразная защита от непогоды.

Кирпичный

Строительство всегда начинается с продуманной планировки территории.

Как правило, сооружение из кирпича представляет собой просторную беседку с наличием основания. Вместо обычного устройства возводится своеобразное приспособление с барбекю, камином, мангалом и варочной поверхностью.

Во время составления проекта стоит определиться с габаритами каждого из элементов.

Под строительство сооружения из кирпича в любом случае необходимо основание.

После составления всего проекта и определения размеров каждого из элементов можно приступать к работе с землей и подготовке всех необходимых материалов.

Мангал с крышей удастся соорудить, выполняя следующие шаги:

1. Для начала нужно вырыть яму, которая предназначается для закладки будущего фундамента. На дно этого углубления необходимо насыпать слой песка высотой не более 70 мм. Далее проводится установка сетки для армирования и подготовленной опалубки. Затем происходит заливка бетонного раствора. Важно помнить, что высота фундамента должна превышать уровень земли не менее чем на 100 мм. Требуется оставить основание на некоторое время для того, чтобы оно полностью застыло. Необходимо отметить, что фундамент возводится не только под несущие стены беседки, но и под дачный мангал с крышей.
2. Снимается опалубка, а на готовое основание укладывается слой рубероида, необходимого для защиты от влаги. Далее происходит строительство самого мангала. Первые несколько рядов выкладываются слоем сплошной структуры, а последующие – согласно составленному проекту. Топочная камера мангала, барбекю или печи выкладывается из кирпича и раствора, приготовленного из песка и глины. Для всех других элементов применяется состав на основе цемента и песка.
3. После этого можно приступать к возведению беседки и крыши. Столбы, предназначенные для опоры, выкладываются из кирпича. Но также можно использовать трубы из металла либо столбы из дерева. Выбор формы крыши зависит от конструкции самой беседки и вкусовых предпочтений хозяина. Дымоходная система устройства должна оканчиваться на поверхности крыши.
4. Теперь можно декоративно оформить построенный мангал для дачи и предусмотренную зону отдыха. В качестве облицовочного материала рекомендуется применить керамическую плитку. Для напольного покрытия можно использовать плитку или выполнить бетонную стяжку. Для отделки верхней конструкции подойдут различные кровельные материалы, такие как металлочерепица и металлопрофиль.

Возможно, вам будет интересно ознакомиться со статьей о временном мангале из кирпича. При его строительстве не понадобится раствора, а значит, он довольно легко разбирается при необходимости.

Более массивный вариант мы рассматривали в статье о беседке с печью-барбекю и мангалом. Это стационарное устройство, которое отличается долговечностью. Любители дачного времяпровождения часто делают выбор в пользу такого печного сооружения.

Металлический

Перед началом возведения агрегата рекомендуется подготовить чертеж будущей постройки.

Полезные советы:

1. Важно знать размеры стандартного мангала – 200х280х580 мм. На таком оборудовании можно приготовить до семи шампуров шашлыка. Дров помещается ровно столько, сколько требуется для жарки такого количества мяса.
2. Высчитать размер сооружения удастся и другим способом. Для этого необходимо учитывать, что расстояние между шампурами должно быть не менее 80 мм. Эту цифру нужно умножить на количество инструментов для приготовления мяса.
3. Ширина устройства высчитывается очень просто: от длины шампура отнимается 50-100 мм.

Для сооружения мангала понадобится лист металла размером 1 м². С одной стороны этого изделия нужно выполнить отметку на расстоянии 58 см, с другой – 20 см. Эти части намечаются для изготовления боковых элементов будущего мангала. Из металлического листа также вырезаются дно и другие боковые стороны. Но сначала их нужно разметить в соответствии с заданными размерами. Для резки металла понадобится специальный инструмент – электроножовка.

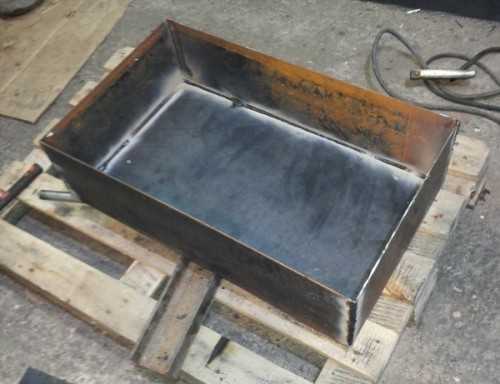

После того как все части будут готовы, требуется приступить к созданию дна. На элементе, подготовленном для этих целей, делаются небольшие надрезы несквозного типа.

При использовании сварочного аппарата важно знать, что качество соединения частей зависит от правильно подобранной силы тока. При недостаточной силе металл расплавится и электроды просто прилипнут к нему. При переизбытке же можно прожечь отверстия и испортить металл.

Для соединения боковых частей нужно сделать несколько точек с использованием сварки. Все полученные стыки необходимо полностью обработать с помощью этого же аппарата.

После того как крепление остынет, по всей длине боковых элементов мангала требуется проделать отверстия для свободной циркуляции воздуха. Расположение дырочек необходимо предусмотреть заранее.

Выступающие части можно легко обрезать с помощью болгарки. Чтобы сделать сооружение более прочным, в местах изгиба металла можно пройтись сварочным аппаратом.

В качестве ножек мангала применяются трубы или другие материалы, которые имеются в наличии. Главное, чтобы сооружение было довольно устойчивым. Крепление опор должно выполняться ко дну либо к угловым соединениям с использованием сварки.

Ножки должны иметь одинаковую длину: это является залогом устойчивости сооружения. Для повышения данного свойства на четверти высоты опор нужно сделать парные соединения с применением металлической трубы. Для удобства можно предусмотреть сетку из проволоки для подсушивания дров.

Крыша в мангале является одним из важных элементов. Для ее сооружения могут понадобиться:

• пруты из арматуры или другие материалы, которые подойдут для установки опоры;
• лист металла.

Арматурные пруты должны быть в количестве 4 штук. Они крепятся к каркасу мангала с помощью сварочного аппарата. Их длина должна быть не менее задуманной высоты крыши. Для того чтобы увеличить пространство над мангалом, можно из прутов сделать своеобразные дуги.

Важно, чтобы металлический лист для крыши закрывал от дождя не только мангал, но и человека, который будет заниматься приготовлением пищи. Необходимо отметить, что металл не должен быть слишком толстым. В противном случае это может угрожать жизни окружающих.

В первую очередь требуется приварить опоры к листу, затем подсоединить конструкцию непосредственно к самому мангалу.

Каменный

Каменное устройство с крышей – сооружение с положительными прочностными характеристиками.

В первую очередь для него возводится фундамент, который размечается с помощью специального строительного шнура. Далее производится выкапывание ямы глубиной примерно 250 мм. В углубление закладывается арматура, которая заливается бетонным раствором. Толщина этого слоя должна составлять 150-160 мм.

Затем делается цоколь с тремя уровнями. Первые два предусматриваются для дров, а последний будет играть роль своеобразного шкафчика.

Далее на фундамент начинается выкладывание стен. Для определения ровности конструкции понадобится строительный уровень.

С помощью арматуры и опалубки нужно выполнить основание мангала и боковые стороны. В этом же месте выкладываются огнеупорные кирпичи, на которые в дальнейшем выставляется решетка для приготовления пищи.

Для выполнения отделки пола, как правило, применяется бутовый камень. Герметизация всех образовавшихся швов производится с помощью цементного раствора. Под укладку этого материала выполняется углубление, в которое засыпается слой песка толщиной 50 мм. Он будет играть роль подушки.

Все блоки из бетона нужно подвергнуть оштукатуриванию, а на боковые элементы мангала с крышей требуется выполнить укладку специальной плитки.

После всех перечисленных работ можно приступать к строительству крыши. Для этого применяются специальные уголки, с помощью которых кровля крепится к устройству и полу.

Теперь наш агрегат готов к использованию.

Заключение

Исходя из вышесказанного, можно сделать вывод, что самодельный мангал с крышей — посильная задача для желающих облагородить свой дачный участок, а также для любителей отдыха в кругу семьи и друзей с шашлычком на свежем воздухе.

Похожие статьи:

pechnoedelo.com
