Устройство скважины в частном доме для воды своими руками: принципы и законодательство

Устройство скважин для воды в частном доме эффективно решает проблему водоснабжения при отсутствии централизованной подачи воды. Конечно, такое мероприятие обходится недешево и требует значительных трудозатрат, но польза покрывает все неудобства. Для исключения административных проблем водопровод должен быть оформлен в полном соответствии с местными нормами и законодательством, в т.ч. учитывается и налог на скважину.

Сущность проблемы

Система водоснабжения частного дома из скважины представляет собой комплекс сооружений, обеспечивающих жильцов водой, включая питье и приготовление пищи, гигиенические и банные процедуры, туалет, а также полив сада и огорода. Свой водопровод должен содержать 3 основных элемента: непосредственно источник воды, магистральную и потребительскую разводку, а также обустроенный сброс сточных вод (канализацию). Без наличия всех этих компонентов водоснабжение частного дома из скважины невозможно.

Основу системы составляет источник, а именно подземный водоносный пласт (грунтовые воды), дающий воду, пригодную для питья. Ее подъем можно обеспечить 3-мя способами:

• традиционный колодец;
• абиссинский колодец;
• скважина.

Основное их отличие друг от друга заключается в глубине подземной части — шахты (ствола). На рисунке показана принципиальная схема сооружения источников воды.

403 Forbidden

---

nginx

Скважина является наиболее глубоким источником и сложным в сооружении, но нередко именно она становится единственно возможным вариантом. Такое условие возникает при глубоком залегании водоносного пласта или низком качестве воды, которая располагается близко к поверхности. Основная проблема обустройства скважины — это необходимость применения специальной бурильной техники для достижения нужной глубины, а также использования насосов для подъема воды на поверхность. В то же время организация водоснабжения в частном доме от скважины обеспечивает стабильность и надежность.

Юридическая сторона проблемы

Вопрос правомочности сооружения скважин на собственном участке для водоснабжения регламентируется Законом РФ «О недрах» и рядом нормативных документов. В соответствии со ст. 19 указанного закона владельцы участков имеют право возводить колодцы и скважины для пользования водой из верхнего водоносного горизонта, что не требует каких-либо разрешительных документов, кроме соблюдения санитарных норм. Если бурение скважины производится до более низких пластов (артезианские скважины), то необходимо получить лицензию установленной формы, а потребление воды облагается налогом.

Для получения лицензии на сооружение глубокой скважины представляется такой комплект документов:

• технический паспорт на скважину;
• заключение из санэпидстанции и по результатам гидрогеологического исследования;
• кадастровые документы;
• результаты анализов воды;
• установленные лимиты потребления воды;
• налоговая декларация.

Налог на использование скважины устанавливается, исходя из местных нормативов, и зависит от объема потребления. Для уточнения суммы водопровод обязательно комплектуется приборами учета потребления.

При планировании строительства скважины следует уточнить местное законодательство. Дело в том, что в ряде регионов страны, где есть проблемы с водным балансом и установлены особые санитарные зоны, закон допускает лицензирование и неглубоких источников воды. В таких случаях возможны ограничительные меры в части лимитов потребления, глубины бурения, мощности насосов. Для того чтобы исключить юридические проблемы после начала эксплуатации своего водопровода, рекомендуется уточнить все нюансы в соответствующих местных надзорных органах.

Скважинные разновидности

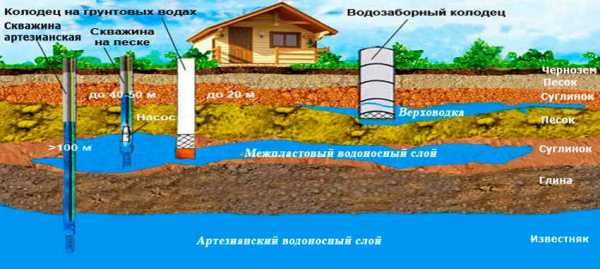

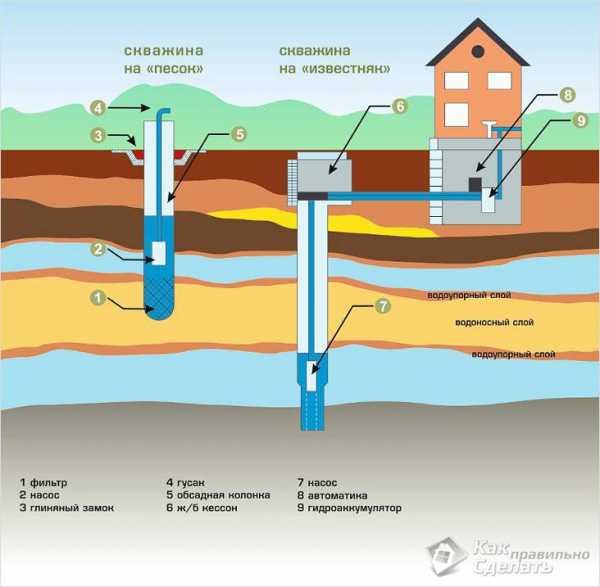

Когда проектируется свой домашний водопровод, рассматриваются 2 основных варианта бурения скважин с учетом глубины залегания грунтовых вод:

1. Скважина на песок (песчаная скважина). Такой источник получает воду из достаточно близко расположенного пласта, и глубина, как правило, не превышает 38-42 м. В этом случае искомый пласт располагается в песчанике или верхних слоях суглинка. Дебит песчаных скважин обычно составляет не более 1,5-1,8 м³/ч, что вполне достаточно для среднего домовладения. Основные преимущества: быстрота проходки ствола, небольшая мощность насосного оборудование, использование маломощной техники или специальных приспособлений при строительстве. К недостаткам следует отнести следующие обстоятельства: возможность присутствия примесей в воде, риск загрязнения при нарушении экологических условий, вероятность истощения водоноса (в течение 12-15 лет).

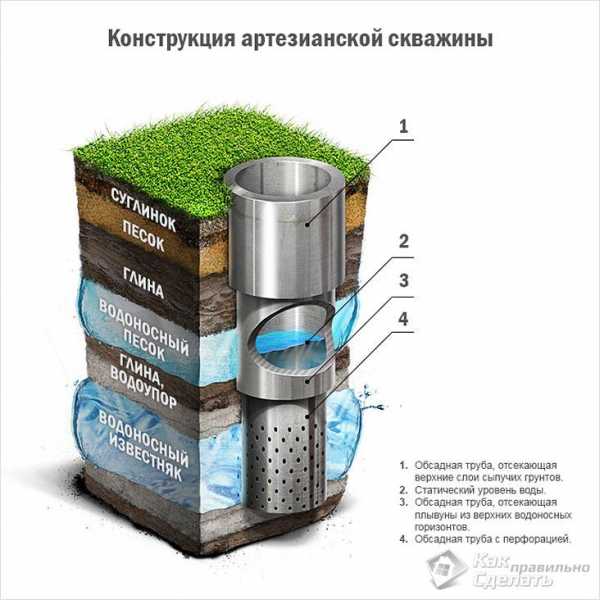

2. Скважина на известняк или артезианская скважина. Она бурится на большую глубину до достижения второго, а то и более глубокого водоноса — в диапазоне 60-240 м. Артезианская вода обладает практически идеальной чистотой, т.к. проходит через многослойный природный фильтр. В ряде случаев она имеет значительную минерализацию в виде повышенного содержания солей, что делает ее более жесткой, по сравнению с водой из верхнего пласта. Дебит такого источника может превышать 10 м³/ч, что обеспечивает потребность. Срок службы составляет более 50 лет. Основная проблема возникает при бурении — необходима специальная техника и привлечение специалистов, что делает скважину дорогой. Кроме того, сложности возникают и в тех случаях, когда нужна прочистка ствола после длительной эксплуатации.

Обустройство скважины

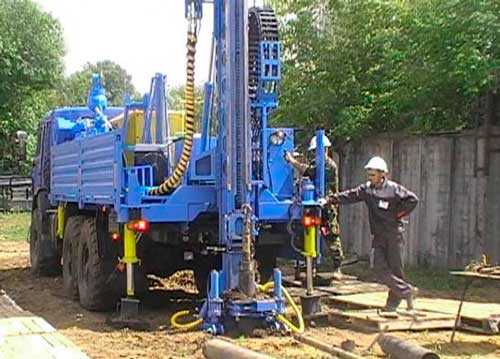

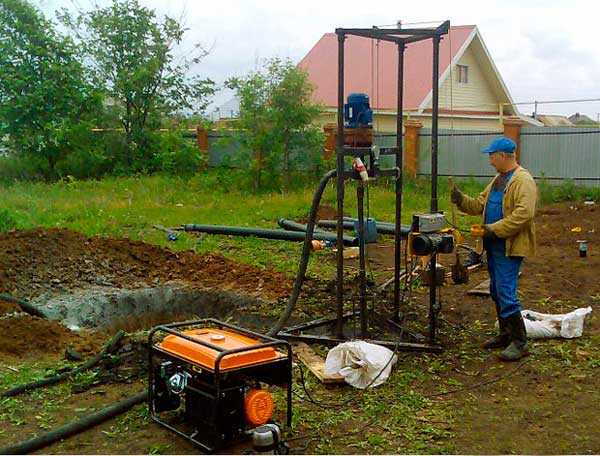

Скважина изготавливается путем бурения, которое может осуществляться разными способами. Выбор технологии зависит от глубины расположения водоноса, возможностей привлечения специальной техники и финансов владельца. Можно выделить следующие основные буровые способы:

1. Ручное бурение. Его можно обеспечить при обустройстве песчаной скважины для частного дома своими руками. Работы проводятся с помощью ручного бура с наращиваемой штангой. Без применения специальных приспособлений такое бурение ограничивается глубиной 9-12 м. При необходимости достижения больших глубин возводится вышка и используется лебедка.

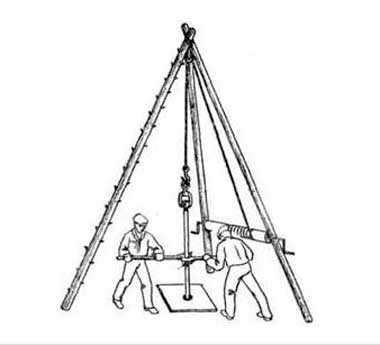

2. Ударно-канатный метод. Сущность технологии заключается в бросании с высоты тяжелого стакана, который углубляется в землю, а выталкиваемая почва заполняет его внутреннюю полость. После наполнения стакана он поднимается вверх, очищается от земли и снова ударяется о грунт. Удержание приспособления производится с помощью канатов. Обычно для удобства проведения работ возводится вышка в форме треноги, причем оптимальная высота ее выбирается из такого условия: на 1,5-1,7 м больше, чем длина стакана. Механизация данной технологии обеспечивается привлечением специальной техники, например установки «Стронг Гидро СБУ60».
3. Ударно-вращательный способ. Эта технология во многом аналогично вышеописанному методу, но вместо пробивного стакана применяется винтовой элемент, который ввинчивается в грунт.
4. Гидродинамическая технология. Этот способ основан на совместном применении бурового инструмента и насоса. В шахту нагнетается вода под давлением, которая размывает грунт, облегчая движение бура. Основные недостатки: сильное загрязнение скважинного ствола и сложность удержания вертикального направления бурения.

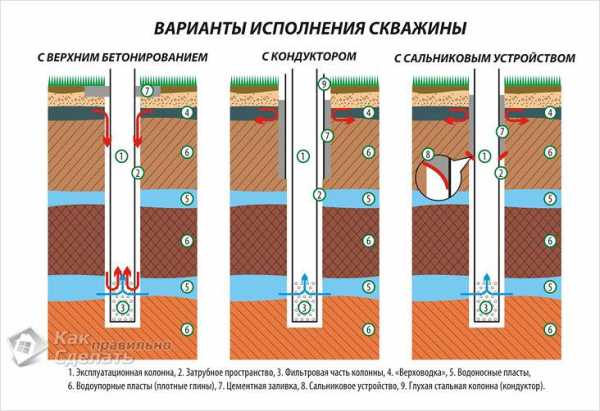

Для того чтобы стенки скважины не обрушались в процессе эксплуатации, требуется важная операция — обсадка скважины или монтаж обсадной колонны. Она представляет собой трубу нужного диаметра, которая погружается в шахту по мере бурения или после его окончания. Чаще всего используется стальная труба, но в принципе можно использовать и пластик.

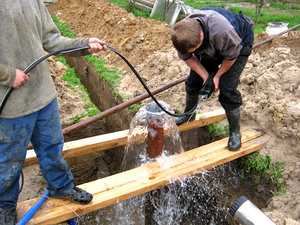

Завершающим этапом строительства водного источника является промывка (прокачка) скважины. Такое мероприятие необходимо для очистки ствола, т.к. в процессе бурения и обсадки в него попадает огромное количество грязи, которая может просто блокировать канал. Прокачка осуществляется с помощью насоса и проводится до появления чистой воды.

Принцип обустройства водоснабжения

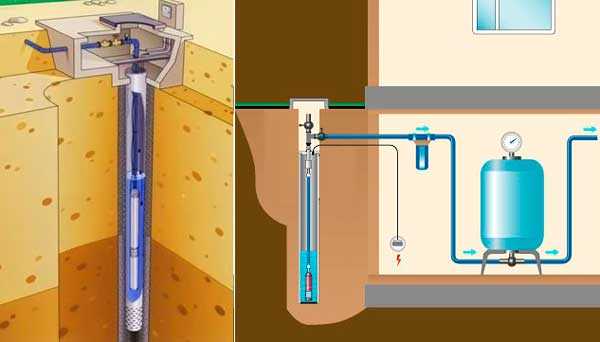

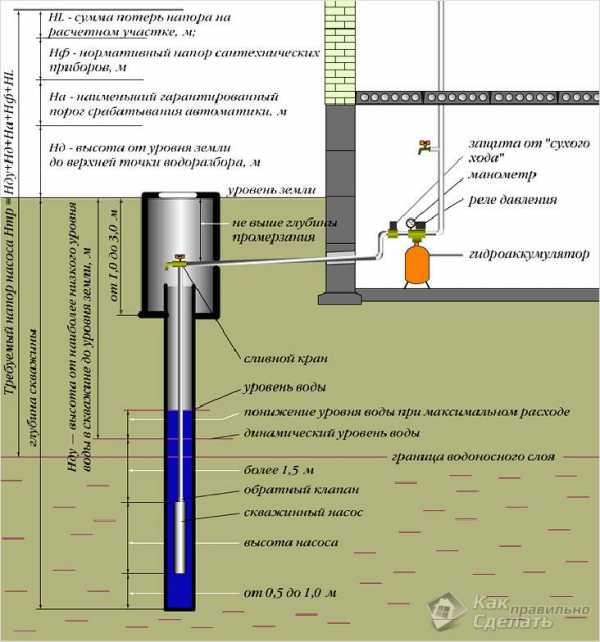

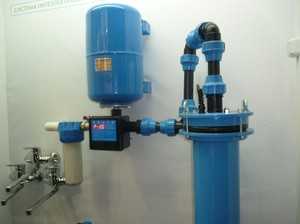

Водоснабжение из скважины требует обустройства единой системы собственного водопровода. Схема системы водоснабжения  включает следующие основные элементы:

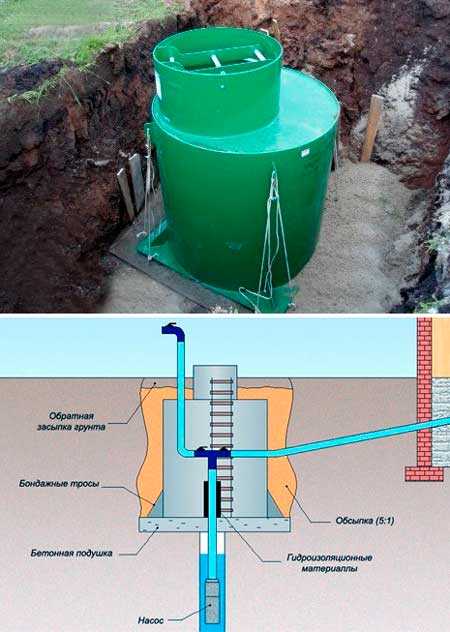

1. Кессон — заглубленная прямоугольная или цилиндрическая камера, которая осуществляет защиту скважинного оборудования от внешних воздействий (грязи, промерзания). В нем часто помещается панель управления насосом и сливной вентиль. Наиболее распространенные габариты 1,4-1,8 м во все стороны. В качестве материала применяется кирпичная кладка, железобетонные панели, металлические листы, пластиковые панели. Возвышение кессона над поверхностью земли обычно не превышает 25-30 см и имеет люк.
2. Насос. Наибольшее распространение находит погружной скважинный насос необходимой мощности и глубины погружения.
3. Гидроаккумулятор — устройство для поддержания необходимого давления в системе. Он комплектуется реле давления для контроля его величины. Можно использовать реле РМ/5, работающего в диапазоне 1,2 -3,2 бар. Подсоединение гидроаккумулятора производится через штуцеры. При отсутствии в системе этого элемента устанавливаются накопительные баки.
4. Панель управления насосом.
5. Обратный клапан — обеспечивает движение воды только в одном направлении, т.е. без обратного оттока в скважину.

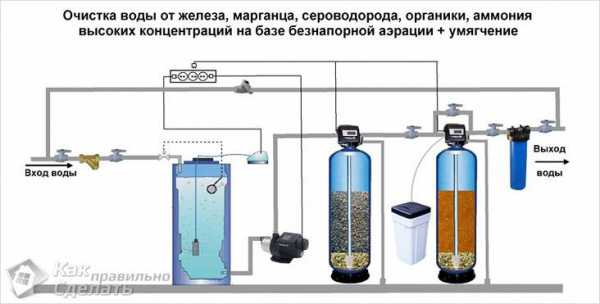

6. Фильтр механической очистки — предназначен для первичной очистки воды от крупных примесей.
7. Фильтр для очистки воды от избыточного железа.
8. Фильтр для умягчения — для снижения жесткости воды, что особенно важно в артезианских скважинах.
9. Предохранительный фильтр или фильтр тонкой очистки воды.
10. Емкость с раствором для регенерации смягчающего состава.
11. Стерилизатор — чаще всего ультрафиолетового типа, предназначен для уничтожения болезнетворных микроорганизмов.
12. Водонагреватель (при необходимости).
13. Угольные фильтры для очистки питьевой воды.
14. Система очистки сточных вод.

Монтаж водопроводной системы

Для того чтобы поднятую из скважины воду доставить в нужные точки, необходимо смонтировать водопровод, т.е. распределительную систему в доме и на участке. При его обустройстве выделяются такие основные элементы:

1. Соединительные муфты для подсоединения труб к системе разводки и сочленения их между собой в процессе монтажа.
2. Трубопровод горизонтального типа. Наибольшее распространение находят такие материалы: пластиковые (полиэтиленовые, поливинилхлоридные, полипропиленовые), металлопластиковые, стеклопластиковые и стальные трубы. Особо можно выделить ПВХ трубы типа Stuwa, Preussag, Plafond Plast, Paparelli. Размеры труб выбираются с учетом объема потребления, но минимальный диаметр — 25 мм. Трубопровод укладывается в траншеи, причем с заглублением ниже уровня зимнего промерзания грунта (более 80 см). На дне траншеи рекомендуется укладка подушки из песка и щебня.
3. Система фильтров для очистки воды.

Водопровод в частном доме предусматривает такой важный элемент, как разводка трубопровода. Как правило, находят применение 2 основные схемы присоединения:

• последовательное;
• коллекторное.

Последовательная схема используется в небольших домовладениях с ограниченным количеством точек потребления воды. В этом случае магистральная труба присоединяется непосредственно к сливному вентилю в кессоне и направляется в дом, где производится отводка в нескольких направлениях.

Более сложный вариант — коллекторное присоединение. В кессоне устанавливается распределительный коллектор, в котором поддерживается постоянное давление. От коллектора трубы отходят к непосредственному потребителю. Таким образом обеспечивается распределение водного потока, например, к дому, кухне, бане, для поливной системы. Данная схема позволяет обеспечивать необходимое давление во всех ответвлениях, причем независимо друг от друга.

Канализационная система

При обустройстве собственной системы водоснабжения устройство канализации по всем санитарным нормам является обязательным условием.

Все сточные воды должны собираться в герметичных септиках или сбрасываться в почву после надлежащей очистки. Наиболее распространенной системой канализационного отвода считается самотек сточных вод по системе труб с направлением их в фильтрующие септики (колодцы). В редких случаях применяется принудительное движение стока с помощью насосов.

Канализационная магистраль, как правило, монтируется из пластиковых или металлических труб диаметром 120-160 мм. Для обеспечения самотека уклон трассы должен составлять не менее 3°. При протяженной трассе через каждые 50 м устанавливаются смотровые колодцы.

Водоснабжение в частном доме из скважины решает проблему с водным потреблением даже при полном отсутствии централизованного водопровода. Однако следует учитывать, что такая система может потребовать получения необходимого разрешительного документа и требует выполнения всех действующих норм. При обустройстве собственного водопровода необходимо обеспечить нужное качество воды и не навредить природе.

kolodetsoved.ru

Методы и приемы как самому сделать +Видео

Для комфортного проживания в частном доме необходимо наладить хорошее водоснабжение. Самым распространенным источником воды становится скважина или колодец.

Конечно для устройства скважины своими руками придется приложить много сил, но результат вас непременно порадует.

Почему стоит остановить свой выбор на скважине:

1. Прежде всего, вода из скважины является более чистой, потому что добывается с большой глубины;
2. Эксплуатировать скважину можно довольно длительное время;
3. Скважина очень быстро наполняется водой;
4. И наконец, важно, что бурение скважины можно выполнить своими руками, без привлечения дорогостоящей техники.

Скважины бывают нескольких видов

Артезианскими называются скважины, глубина которых может достигать 70 метров. Такую скважину без применения техники сделать невозможно и поэтому она нам не подходит.

Скважина «на песок» подходит нам больше, прежде всего потому, что в отличие от артезианской не надо делать разрешительные документы на бурение.

Способы бурения скважины своими руками

• Бурение шнеком: Ручное бурение шнеком

  Скважину делают, используя специальный бур, который называется шнек.

  При помощи вращения его вкручивают в грунт на всю свою глубину, а затем, вытащив, высыпают землю, которая осталась на лопастях. Дальше дорастив сверху трубу, действие повторяют, продолжая вынимать грунт.

  Трубы соединяют между собой при помощи резьбы или шпилек. Минус этого метода состоит в том, что он не подходит, если грунт каменистый. Мягкие и средние породы бурению поддаются нормально. Если грунт сыпучий, будут образовываться завалы, что тоже вызывает проблемы.

  Для того чтобы упростить работу по бурению скважин вручную можно использовать треногу с воротом и блоком укрепленным сверху. Используя трос, лебедку и блок буровой снаряд доставать будет проще, а делать это придется часто.

• Гидробурение:
  Для бурения используют воду, которую подают насосом в трубу. Вода выходит самотеком через специальные отверстие внизу бура между стенкой скважины и наружной стенки трубы.
  При использовании этого метода к буру и трубе добавляют помпу. Прежде чем начать работу возле будущей скважины нужно выкопать два приямка. В одном оседает грунт, в другой поступает вода. Воды требуется немного, потому что она постоянно циркулирует. Из приямка с песком совковой лопатой убирают осадки. Если вода слишком загрязнилась, то ее нужно заменить. Делается это путем откачивания помпой, но подают не в скважину, а в любое другое место на участке. Поменяв воду, бурение продолжают.
  Когда скважина достигнет нужной глубины, в нее устанавливается обсадная труба из ПВХ или ПНД, на конце которой расположен фильтр. С ПНД работать легче — она более гибкая. На конце обсадной трубы высверливают отверстия — это фильтр, длина его — около метра.

Завершают фильтр намоткой проволоки из нержавейки, а на нее из той же нержавейки мелкую сетку.

• Ударно-канатный метод:
  Самый простой, но и самый медленный способ пробурить скважину самостоятельно, если нет механических приспособлений, но требующий физических усилий. Хорошая замена тренажеру, прорабатываются почти все мышцы. Ударно-канатное бурение применяется на любом грунте. При одинаковой технологии и установки требуется только замена снарядов. Вся конструкция обычно устанавливается на треноге.

Процесс бурения скважины происходит подниманием снаряда и опусканием в свободное падение. При каждом ударе скважина чуть-чуть углубляется. Через каждые 50 см снаряд освобождают от грунта, и весь процесс повторяют заново. Прорубив скважину можно приступить к обустройству.

Обустройство скважины

При обустройстве скважины для бесперебойной подачи воды надо установить спецоборудование:

• кессон — основной элемент для обустройства скважины, он предназначен для защиты воды от промерзания и смешивания с грунтовыми водами. На кессоне оборудуются горловина с плотно прилегающей крышкой. Кессон обычно изготавливают из цилиндрического изделия, диаметр которого 1 м, а высота — 2 м.
• погружной насос выбирают, исходя из его производительности и силы напора. Расчет делают, определяя параметры: глубина и диаметр скважины, длина труб, расход воды. Чтобы система для подачи воды работала хорошо, рабочее давление должно поддерживаться в пределах 1,5-3 атм.
• Гидроаккумулятор — поддерживает давление воды в водозаборной системе, защищает от гидроудара, обеспечивая минимальным запасом воды. Объем таких устройств составляет от 10 до 1000 литров.

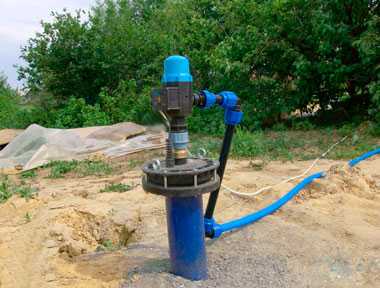

• Оголовок — предохраняет скважину от стекания талых вод и попадания мусора.
• Этапы обустройства скважины на воду:
  1.  Устанавливаем кессон, выкопав яму вокруг скважины глубиной около двух метров и шириной 1,5 метра. Опускаем в яму кессон, разместив по центру. Затем обводную трубу обрезаем и привариваем к дну кессона, используя электросварку. К этой конструкции присоединяем электрический кабель насоса и трубу, чтобы выводить воду. Кессон засыпаем грунтом, чтобы на поверхности осталась лишь крышка.
  2.  Производим установку погружного насоса соблюдая некоторые особенности:
  -прокачать воду до отсутствия в ней примесей;
  — установку произвести на высоте 1м от дна;
  — одновременно устанавливаем пластиковую трубу для подачи воды и кабель для управления работы отрегулировать давление. После монтажа насоса установить оголовок.
  3. Монтаж гидроаккумулятора производится с учетом свободного доступа для ремонта или замены в будущем.

Необходимо предусмотреть обратный клапан по ходу движения воды, а для слива воды — дренажный кран. Снизить уровень вибраций поможет применение резинового уплотнителя при закреплении гидроаккумулятора. Расположить гидроаккумулятор можно либо в подвале дома, либо в кессон. На этом работы по обустройству скважины можно считать завершенными.

Таким образом, теперь вы знаете, что пробурить скважину для воды на даче и сделать её обустройство своими руками дело хлопотное, но выполнимое.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

виды скважин, оборудование своими руками

Чтобы создать наиболее комфортные условия проживания в загородном доме, необходимо обеспечить себя всеми необходимыми благами цивилизации, включая и водоснабжение. Необходимо помнить о том, что не всегда у владельца имеется возможность подключить свой дом к центральной магистрали водоснабжения. В этой связи он вынужден своими силами заниматься обустройством системы автономной водоподачи. И среди доступных сегодня вариантов чаще всего владельцы загородных домов прибегают к устройству скважины.

Виды скважин: преимущества и недостатки

Чтобы решить проблему обеспечения загородного дом водой, можно рассмотреть два типа скважин:

• песчаные;
• артезианские.

Первые представляются наилучшим выбором в ситуации, когда объем потребления воды в среднем не превышает 1,5 кубометров в час. Обычно это потребности, характерные для небольшого дома.

В то же время, если речь идет о загородном коттедже, используемом для проживания в течение всего года, то песчаная скважина не сможет удовлетворить все потребности в воде владельца. Чаще всего подобные скважины берут воду из водоносных слоев, расположенных на глубине не более 50 метров. Отсюда следует, что подаваемая из таких источников вода не будет отличаться кристальной чистотой.

Конечно, транспортируемая из песчаной скважины вода по водопроводу будет содержать куда меньше примесей, нежели вода, добываемая из колодца. Однако при этом в ее составе все равно будут присутствовать инородные вещества и агрессивные соединения. Это происходит из-за того, что рядом с песчаным водоносным слоем проходят поверхностные воды.

Также нужно учитывать такой момент, что подобная скважина способна обеспечить незначительный объем воды, который не превышает 500 литров. Вдобавок к этому эксплуатировать подобный источник можно не более 10 лет.

Лучше всего сразу подумать об устройстве артезианской скважины. Подобный источник сооружают на глубине 100 метров и более. Среди достоинств, которыми обладает подобные источники, главным следует назвать возможность пользоваться водой высокого качества в любых количествах. Производительность подобной скважины держится на уровне до 10 кубометров в час. Подобного количества хватает на удовлетворение потребностей в воде большого участка с домом. К числу преимуществ следует отнести и долговечность подобных скважин: даже в условиях активной эксплуатации она может исправно выполнять свою задачу на протяжении как минимум 50 лет.

Чем отличается песочная скважина, так это тем, что любой владелец может пробурить ее и оснастить всем необходимым своими силами. В этом плане артезианская скважина заметно отличается, поскольку построить ее могут только квалифицированные специалисты. Это в свою очередь определяет высокие затраты на бурение артезианского источника. Чтобы подобная скважина была сооружена по всем правилам, привлекать к ее устройству следует профессиональных бурильщиков. Эти специалисты проведут исследование состава пород, которые находится под участком, проанализируют водоносный горизонт и оснастят скважину так, как того требует технология бурения.

Согласившись на профессиональный вариант устройства скважины, вы можете быть уверены в том, что в процессе эксплуатации вы не столкнетесь с какими-либо сложностями, которые повлияют на водоснабжение вашего дома.

Оборудование для системы водоснабжения

В процессе создания скважины своими руками для обеспечения водой частного дома необходимо учитывать глубину залегания источника, а также другие важные параметры.

• Насос. Чтобы создаваемый источник нормально функционировал, необходимо позаботиться о приобретении насоса. Благодаря этому оборудованию в вашем доме всегда будет свежая вода, подаваемая по водопроводу с достаточным напором. Обычно при сооружении автономной скважины ее нормальную работу можно обеспечить, установив насос с диаметром в 3 или 4 дюйма, который в обязательном порядке должен предусматривать дополнительную защиту от «сухого хода». При использовании подобного агрегата владельцу удастся избежать перегрева и выхода из строя используемой установки в те моменты, когда в скважине вода снизится до минимального уровня.
• Кессон. При устройстве скважины необходимо в обязательном порядке позаботиться о наличии кессона, представляющего собой особую емкость из пластика или металла. Для него необходимо выбрать такое место, чтобы были созданы хорошие условия для его обслуживания. В то же время следует исключить ситуации проникновения в него грязи или воды из внешней среды. Это устройство подключают к насосу, расположенному в скважине, а само оно необходимо для обеспечения контроля работы оборудования.

В большинстве случаев работы по подведению водопровода из скважины в дом проводят с применением труб, достигающих в диаметре 25-32 мм. Причем желательно использовать для этого конструкции из металлопластика. Дело в том, что этот материал отличается высокой гибкостью и мало подвержен коррозионным процессам.

Как протянуть водопровод до дома от скважины?

Выполняя работы по прокладке труб водопровода к частному дому своими руками, особое внимание необходимо обратить на то, чтобы он был заглублен ниже уровня промерзания грунта в регионе проживания. Чтобы соблюсти это условие, необходимо вырыть траншею требуемой глубины, после чего туда размещается труба на основе металлопластика или сшитого полиэтилена, имеющая диаметр 32 мм. Иногда допускается использовать трубы ПНД. Однако все же такое решение является наилучшим вариантом, поскольку воздействие на нее отрицательных температур может привести к разрушению.

Даже если труба была размещена ниже уровня промерзания грунта, все равно риск ее перемерзания остается. В первую очередь это может случиться с теми участками трубы, которые располагаются в местах подъема системы. Для решения этой проблемы рекомендуется выполнить утепление фундамента частного дома, в чем могут помочь теплоизолирующие материалы, которыми следует обернуть трубу. Для большей защиты от заморозков нелишним будет разместить параллельно трубе саморегулирующий греющий кабель.

В некоторых случаях определенные условия не позволяют выполнить земляные работы на участке своими руками. При таком варианте можно поступить иначе, проведя трубопровод поверху, после чего его можно немного заглубить в землю. При подобной схеме монтажа трубы размещают, дополняя ее саморегулирующимся греющим кабелем.

В качестве утепляющего материала для трубы можно применять Энергофлекс или иные изоляторы. Чтобы используемые материалы успешно справлялись со своей функцией, устраиваемый пирог следует уложить в канализационную или специальную гофрированную трубу большего диаметра. Также необходимо к системе подключить накопительный резервуар, наличие которого обеспечит возможность для полива растений теплой водой, что положительным образом скажется на росте выращиваемых культур.

Варианты автономного водообеспечения

Владелец загородного дома при решении проблемы водоснабжения может выбрать одну из следующих схем устройства системы.

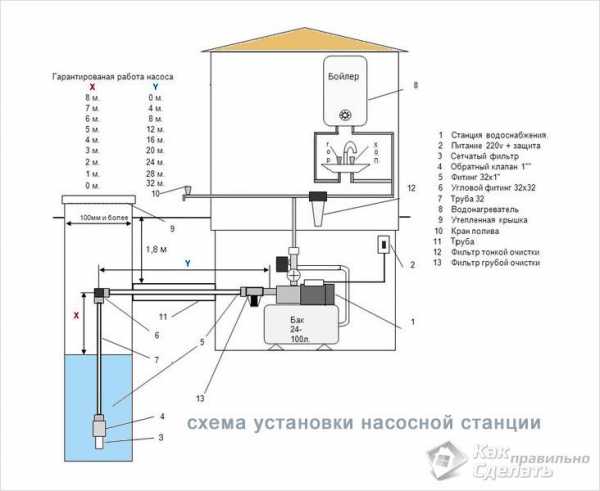

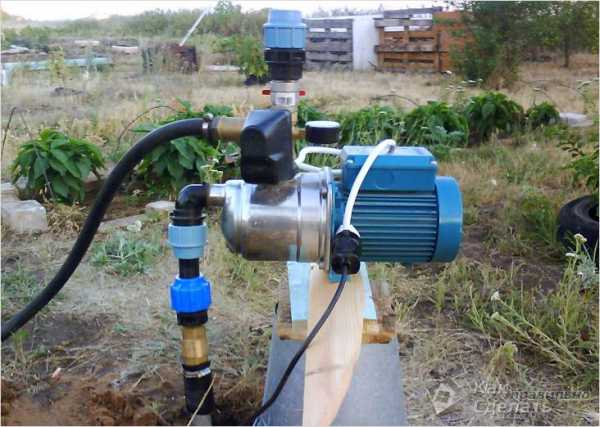

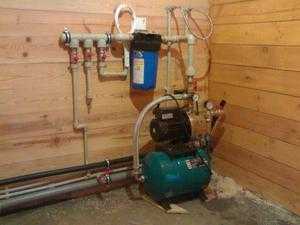

Первый способ. Автоматизированные насосные станции

Если на участке устроена скважина незначительной глубины и уровень воды в источнике является достаточным, то можно подключить насосную станцию или ручной насос. При выборе для водоснабжения частного дома схемы этого типа система автономной подачи воды будет работать следующим образом: погружной насос заставляет жидкость течь в гидропневматический бак, имеющий объем порядка 100-500 литров.

В конструкции водонакопительной емкости присутствуют следующие элементы:

• резиновая мембрана, которая выступает в роли разделителя;
• реле.

Задача последнего заключается в выборе необходимого давления воды в баке. Когда бак наполнен водой, насос бездействует. В те моменты, когда владелец начинает потреблять воду для своих нужд, подается сигнал на насос, который включается в работу и откачивает воду.

Таким образом, при подобном варианте водоснабжения насос может непосредственно подавать воду в дом, работая в непрерывном режиме, или же бездействовать до того момента, пока в системе давление не упадет до установленного уровня. Тогда он начинает закачивать воду, пока гидропневматический бак снова не станет заполненным. Непосредственно для гидробака можно выбрать любое место дома, которое посчитает наиболее подходящим сам владелец. Обычно это устройство размещают в подсобном помещении.

Между кессоном и местом, где труба будет вводиться в дом, необходимо вырыть траншею, а на дно уложить трубу водопровода вместе с электрическим кабелем, который обеспечит работу насосной установки.

При наличии достаточных финансовых возможностей владелец может дополнить эту систему и нагревательным электрическим кабелем. Выполняя свою основную задачу, он вдобавок ко всему обеспечит защиту трубы водопровода от замерзания.

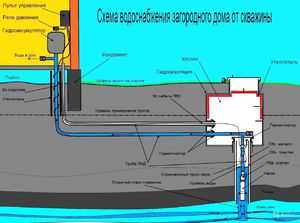

Второй способ с установкой глубинного насоса

Если выбрана подобная схема водоснабжения, то в этом случае основная роль будет отводиться глубинной насосной установке, функция которой будет заключаться в откачивании воды из скважины в накопительный бак. Для размещения последнего отводится место на возвышенной точке дома.

Подобный вариант установки бака позволяет добиться эффекта водонапорной башни, в результате обеспечивается перепад высот между гидробаком и точками подключения, что позволяет поддерживать давление, когда один миллиметр водяного столба соответствует 0,1 атмосферы. В качестве материала для подобного резервуара может использоваться нержавеющая сталь или пищевой пластик. Что касается вместимости бака, то она может достигать 500-1500 литров.

Желательно, чтобы емкость бака была максимальной: это положительно скажется на запасе воды. Тогда при возникновении перебоев в подаче электроэнергии вода будет естественным путем течь в кран.

Нелишним в системе будет и концевой поплавковый выключатель. Благодаря этому приспособлению можно создать условия, при которых насосная установка сможет в автоматическом режиме включаться в ситуации, когда в баке будет падать уровень воды.

Принимая решение о подборе подходящего варианта насоса, необходимо обращать внимание на такой параметр, как производительность скважины. Хотя мощность используемой установки будет сказываться лишь на времени, которое будет требоваться для наполнения водой накопительной емкости, все же принимать решение о покупке насосного оборудования желательно с учетом максимальной нормы потребления воды в доме.

При погружении в скважину глубинного насоса и трубы водопровода за ними необходимо опустить электрокабель. Причем насосное оборудование фиксируют при помощи оцинкованного троса посредством лебедки, которая должна быть размещена внутри кессона. Чтобы обеспечить оптимальный уровень давления в системе и не допустить откачивания воды обратно в скважину, необходимо позаботиться об установке обратного клапана, для которого выбирается место выше насоса.

Когда все составляющие системы окажутся на своем месте, все, что останется сделать владельцу – убедиться в правильности размещения внутренней разводки к точкам подключения и подвести от щитка управления к оборудованию питающий кабель.

Заключение

Без наличия системы водоснабжения в загородном частном доме, владельцу будет сложно обеспечить комфортные условия проживания. Поэтому в первую очередь необходимо задуматься о строительстве на участке скважины и решить вопрос с подачей из нее воды в дом. Очень важно правильно подойти к выбору схемы устройства системы водоснабжения дома, предусмотрев все критические ситуации, которые могут повлиять на эффективность ее работы. Учитывая всю сложность этих работ, лучше всего обратиться к квалифицированным специалистам, которые решат эту проблему, как того требует технология обустройства скважины.

stoki.guru

Водоснабжение частного дома своими руками

Водопровод для частного дома является самой необходимой коммуникацией. Это утверждение может оспорить лишь тот, кто не тягал полные ведра с колонки или ближайшего колодца. Намного проще тем, кто имеет отличную возможность подключиться к централизованной системе. Но, а тем, кому эта перспектива не светит, следует подумать, как организовать водоснабжение частного дома. Именно об этом вы сможете прочитать дальше.

Виды систем водоснабжения. С чего начать?

Виды водоснабжения

Независимо от вида выбранного водоснабжения первым делом необходимо составить проект будущей системы. Это важно, так как благодаря проекту вы сможете учесть всевозможные детали и даже самые мелочи, которые впоследствии будут напрямую влиять на ее хорошее функционирование. Например, в проекте указывается конкретное место для подвода, рассчитывается необходимый напор. Безусловно, на эти факторы будет влиять количество воды, которое планирует расходовать ваша семья. Более того, обязательно просчитайте все издержки, сколько вам необходимо средств для покупки труб, кранов и многих других строительных материалов. Все это вы сможете отобразить в проекте.

Составление проекта системы во многом будет зависеть от выбранного вида водоснабжения:

1. Колодец.
2. Скважина «на песок».
3. Артезианская скважина.

Теперь о каждой из них поподробнее.

Колодцы

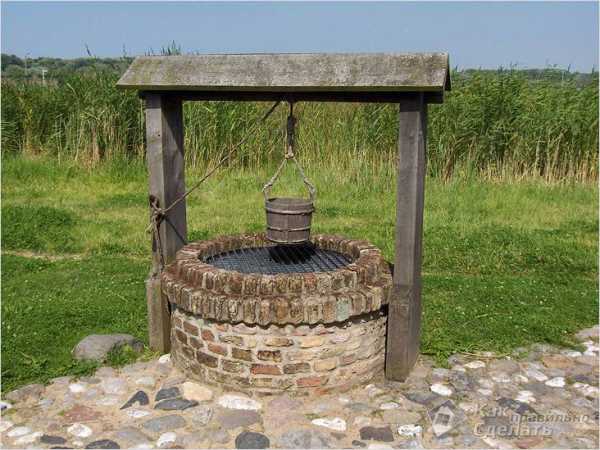

Колодец

Обустраивать колодец есть смысл только в том случае, если пригодная в пищу вода имеется на глубине от 5 до 15 метров. Согласно статистике средний запас для четырех человек в семье должен составлять до 200 литров. Если данный источник полностью вам подходит, можно приступать к работе.

Первым делом вам необходимо установить насос, который будет выкачивать воду из колодца. Насос можно установить в двух вариантах. Например, оборудовать его возле колодца или в подвале дома. Независимо от расположения насоса, необходимо прокопать траншею глубиной 0,5-0,7 метров. Для защиты от промерзания дно траншеи можно засыпать песком. Чаще всего рекомендуется использовать трубы 32Ø. Но этот показатель может колебаться, в зависимости от расстояния до колодца. Чем он дальше, тем больше диаметр необходим для использования. Водопровод лучше всего прокладывать под наклоном. Почему? Так можно предотвратить застой воды в трубопроводной системе. В дом труба заводится через фундамент, в котором предварительно делается сквозное отверстие.

После прокладки в обязательном порядке это место необходимо утеплить, чтобы избежать промерзания водопровода в сильные морозы.

После ввода в дом, вам остается выполнить разводку воды по точкам.

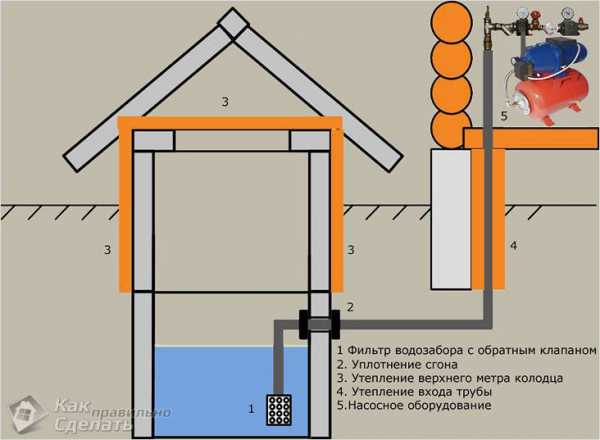

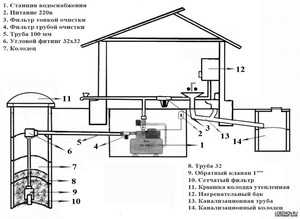

Схема водозабора из колодца

Но перед тем как вы решитесь именно на такую систему водоснабжения учтите все за и против. Очень часто в колодец могут проникать грунтовые воды, качество которых оставляет желать лучшего. Более того, если вам предстоит его только копать, то пообщайтесь с соседями. Можно взять на анализ пробу. В то же время колодец имеет большие преимущества, например, перед скважиной. Его благоустройство обойдется гораздо дешевле. Шахту колодца можно выкопать самостоятельно и заплатить только за бетонные кольца и за их установку. Продолжительность эксплуатации может составить до 50 лет. А в случае отключения электроэнергии, воду можно доставлять ведром на веревке.

Скважина «на песок»

Скважина на песок с насосом

Скважину можно по праву назвать самым лучшим источником воды для загородного дома. Однако, даже те, кто имеет централизованную систему, все же желают иметь свою собственный источник. Ведь такая вода отличается высоким качеством.

Теперь поговорим о скважине «на песок».

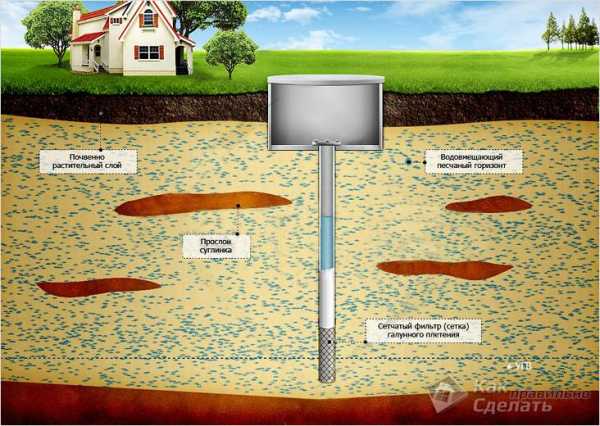

Схема скважины на песок

Это название связано с тем, что она затрагивает верхний слой песчаного горизонта. После него идет толстый слой суглинка, который фильтрует грунтовые воды. Его глубина может достигать максимума в 50 метров. В зависимости от региона, где вы проживаете, этот водоносный слой может залегать на разной глубине. Единственным недостатком такой системы является непродолжительный срок эксплуатации, максимум до 8 лет. Имея небольшие навыки, пробурить ее можно без помощи специалистов. Бурение машиной будет гораздо дороже, более того, процент попадания на хорошую воду снижается. Очевидно, бурение скважины вручную дешевле. После устанавливается глубинный насос и дополнительное оборудование, об этом этапе работы можно прочитать ниже.

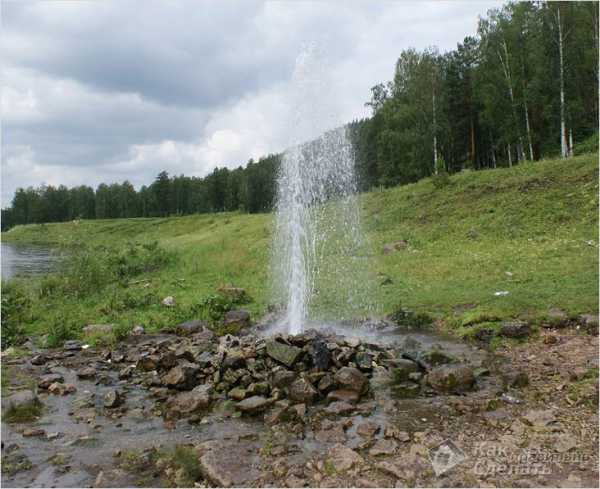

Артезианская скважина

Эта скважина находится в известняковых породах. Глубина ее может достигать 135 метров. Без сомнений качество такой воды будет иметь самую высокую оценку. Ее запасы практически не ограничены.

Использовать дополнительное оборудование для выкачки не надо. Причина в том, что вода в данной скважине находится под давлением, так что самостоятельно выстреливает вверх.

Одно из достоинств это продолжительность эксплуатации – 50 лет. Сделать ее самостоятельно невозможно, поэтому придется обращаться за помощью к высококвалифицированным специалистам. Для ее эксплуатации существует одно важное требование – регистрация. Так как известняковый водоносный слой является стратегическим запасом государства. После при помощи насосной станции или глубинного насоса организовывается подача воды непосредственно в дом.

Схема артезианской скважины

Оборудование и этапы выполнения работ скважины «на песок» и артезианской:

1. Водоснабжение частного дома при помощи той или иной скважины подразумевает наличие глубинного насоса. Он погружается непосредственно в трубу подачи воды. Прикрепить его можно стальным тросом, а также оборудовать водостойким электрокабелем.
2. После устанавливается блок автоматики, который позволяет управлять работой насоса. Более того, он будет защищать дорогой агрегат от резких перепадов напряжения и перегрева двигателя.
3. Для таких систем рекомендуется установить гидпропневмобак. Он будет предотвращать гидроудары, предоставлять постоянное и стабильное давление и снизит до минимума количество включений и, соответственно, выключений насоса. Для загородного дома достаточно будет объема бака на 100 литров.
4. Еще одно немаловажное строение – это кессон. Он необходим для защиты дорогостоящего оборудования от климатических, природных и других явлений. Кессон следует устанавливать на глубину ниже обычного промерзания земли. Уже непосредственно от кессона осуществляется разводка труб по траншее прямо в дом. Для продолжительной эксплуатации этого сооружения можно утеплить пенопластом как стенки, так и крышку кессона.

Внутренняя система водоснабжения частного дома

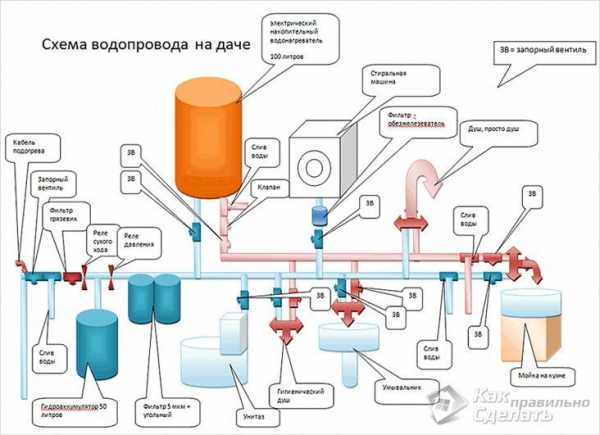

Схема водопровода частного дома

Что касается разводки внутри дома, то здесь гораздо проще это сделать самостоятельно. Чаще всего используются диаметры 1/2Ø и 3/4Ø. При желании можно установить коллектор, который позволит значительно увеличить КПД водопроводной системы. Для выполнения этой работы вам потребуется не так много инструментов. Например, если выберете полипропиленовые трубы, то необходим будет только паяльник и специальные ножницы. Для системы из металлопластиковых труб достаточно будет нескольких гаечных ключей и тех же ножниц. Как говорилось в самом начале, лучше всего сделать проект внутренней разводки. Так вам будет легче подсчитать, сколько и каких фитингов вам необходимо купить.

При этом учтите, если у вас нет навыков или элементарно времени, лучше доверить эту работу специалистам. Ну, а если вы решили испытать свое умение и сделать водоснабжение частного дома, то внимательно следуйте всем рекомендациям и советам. А в тех случаях, когда сомневаетесь, проконсультируйтесь у специалиста.

Это интересно:

Фото

Выбор подходящего насоса

Водоснабжение при помощи насосной станции – схема

Варианты исполнения скважин

Схема установки для очистки воды из скважины

Схема автономного водоснабжения

kakpravilnosdelat.ru
