Вентиляция в ванной комнате в частном доме – схемы и решения

Как мы уже писали ранее, вентиляция в жилом помещении – это не прихоть, а необходимость, обеспечивающая комфортное и безопасное проживание в квартире или частном загородном доме.

На кухне вентиляция позволяет предотвратить скопление продуктов сгорания газа при готовке на газовой плите или предотвратить появления опасной концентрации природного газа в случае утечки на подводке к плите.

Наличие работающей вентиляции в ванной комнате также необходимо. Ведь именно в ней скапливается теплый влажный воздух при стирке белья или при приеме душа.

Влажный теплый воздух становится причиной создания благоприятного микроклимата для распространения грибка и плесени.

Мало того, что плохо работающая вентиляция может стать причиной ремонта из-за разрушительного действия микроорганизмов на стены и их покрытие, но также может привести к проблемам со здоровьем. Именно на фоне плохой вентиляции чаще всего развиваются различные легочные заболевания.

Поэтому большое внимание сегодня уделяется устройству систем воздухообмена в ванной и в туалете. Все это касается и устройству вентиляционной системы в частном доме.

Давайте рассмотрим, как можно сделать вентиляцию, чтобы она работала и зимой и летом и ваша ванная не стала рассадником плесени и грибка в вашем доме.

Принцип действия вентсистем

Все системы вентиляции можно разделить на системы с естественной тягой и с механическим побуждением.

Основная проблема в работе систем с естественной тягой заключается в самом принципе их действия. Воздух перемещается из более теплого помещения ванной на улицу по воздуховодам за счет разницы температур и плотности теплого и холодного воздуха. При этом величина развиваемой тяги напрямую зависит от высоты столба воздуха от места воздухозабора внутри помещения ванной до улицы – чем он больше, тем лучше тяга.

На рисунке цифрами обозначено: 1- вентиляционная решетка в ванной на 1 этаже; 2 — приток уличного воздуха через окна; 3 — общий вытяжной канал с выходом на крышу; 4 — дефлектор вентканала.

Если зимой такая схема работает отлично, то в летнюю пору возникают проблемы из-за того, что в доме температура воздуха бывает ниже, чем на улице и естественная тяга нарушается – воздух «не хочет» идти наружу.

Что же делать? Дышать тем, что сами же выдохнули?

Конечно же, нет. Есть разные способы обустроить достаточный воздухообмен в любом доме, читайте ниже, чтобы узнать, какие решения предлагаются для этого сегодня.

Устройство вентиляции в частном доме

Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне достаточно естественных неплотностей, через которые воздух поступал с улицы внутрь дома. Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах – все эти источники поступления воздуха обеспечивали постоянный его приток в любое время года.

Но сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно – кому захочется отапливать улицу?

Пластиковые герметичные окна, плотно прикрывающиеся двери, современные системы утепления и пароизоляции не оставляют ни одной щелки для проникновения воздуха внутрь помещений.

Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель – так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.

Но не всегда это возможно – в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков.

Поэтому все чаще в загородных домах используют специальные приточные вентиляционные клапаны, устанавливаемые непосредственно в стену.

Такой клапан может быть оборудован водяной или электрической системой нагрева воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.

Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.

К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.

Что делать, если вентиляция плохо работает?

Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.

Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.

Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:

1.
   Производительность не менее 25 куб.м./ч для ванной и 50 куб.м/ч для совмещенного санузла.
2. Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
3. Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
4. Низкое энергопотребление.
5. Опционально можно рассмотреть и такие функции, как включение по датчику влажности или движения, а также наличие таймера отключения. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.

***
Как видите, устройство вентиляции в ванной собственного дома мало чем отличается от систем, использующихся в современных городских квартирах. Воспользовавшись приведенными простыми советами вы сможете обеспечить надежный воздухообмен в ванной вашего дома.

Смотрите также:

• Вентиляция в ванной против плесени и грибка>

Добавить комментарий

krasivaya-vannaya.ru

Вентиляция в ванной комнате и туалете в частном доме

Проектирование частного дома без учета системы вентиляции считается неправильным. Для туалета, ванной комнаты смена воздуха улучшает его состав, препятствует появлению на стенных поверхностях и потолке плесени, гибка. Воздухообмен оздоровляет микроклимат в помещениях, предохраняет конструкции от разрушения.

Варианты воздухообмена для ванны и туалета

Приточно-вытяжная вентиляция в совмещенном санузле

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Особенности вентиляции санузла и ванной комнаты

Вентиляция в ванной комнате и туалете в частном доме может быть установлена своими руками. При этом существенных различий, как между устройствами, так и технологиями монтажа нет. Сложность может вызвать то, что главный вентканал располагается в некотором удалении от ванной. Для обеспечения требуемого и качественного воздухообмена следует организовать приток свежего воздуха. Для этого компонуется отдельный вентиляционный рукав конкретно для ванной комнаты. Он должен быть ориентирован на общий (стационарный) воздуховод.

При расположении основного канала в ванной через стену с туалетом допускается устанавливать в обоих помещениях вентиляционные решетки. При этом вытяжная шахта должна находиться прямо за стеной туалетной комнаты, но не за дверью.

Внимание! Механический воздухообмен универсальный. Он подходит для совмещенных и не совмещенных систем вентиляции санузла и ванной комнаты.

При небольших размерах комнаты и близко проходящем основном канале монтируется накладная модель вентилятора. Он достаточно мощный, не создает шума в работе (до 40дБ), потребляет незначительное количество электроэнергии, вписывается в любой дизайн комнаты.

Выбор производительности вентилятора

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.

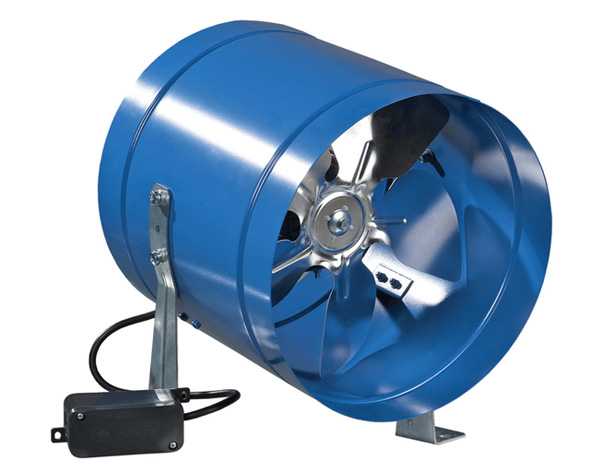

Приточно-вытяжной вентилятор

• Вычисляется площадь санузла (ванной комнаты).
• Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
• Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.

Внимание! В случае если нужно обеспечить воздухообмен помещения площадью более 15 м.кв., накладная модель вентилятора будет малоэффективной. Здесь лучше подойдут центробежные канальные нагнетательные установки.

Порядок монтажных работ

Схема монтажа вентканала

• При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
• Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
• Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
• Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
• Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
• Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
• Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
• Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
• Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
• Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
• После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Движению воздушных масс ничто не должно препятствовать

• Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
• Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
• В удобном месте устанавливается выключатель для пуска оборудования в работу.
• Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Внимание! Основное звено принудительного воздухообмена – вентустановка. Покупать ее нужно по расчетным параметрам с наличием паспорта и гарантии производителя.

Обратный клапан в системе вентиляции

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

• Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
• Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

ventkam.ru

Вентиляция в ванной своими руками. Как организовать, чтобы работала?

Значение правильно организованной вентиляции в ванной комнате сложно переоценить. Источником избыточной влажности являются многие сантехнические элементы: ванна, раковина, душевая кабина. Далеко не всегда естественное проветривание справляется с таким объемом влаги. По разным причинам оно может работать слабо, или вовсе не функционировать.

Ванная комната

Тогда и возникают всем известные проблемы, связанные с застоем воздуха в санузле: постоянный конденсат, сырой застоявшийся воздух, плесень, которую сложно вывести, испорченная мебель и многое другое. Все это сразу же сказывается на общем микроклимате квартиры, дома.

Но этих проблем можно избежать, заранее организовав эффективное проветривание дома, квартиры, либо улучшить ту систему циркуляции, которая уже есть в жилом помещении. Как сделать вентиляцию в ванной недорого, своими руками, не прибегая к посторонней помощи? Рассмотрим подробнее.



Почему естественная вентиляция не эффективна?

Современным городским жилищам часто не хватает свежего воздуха. Плохо работающая вентиляция во многом тому виной. Вот несколько основных причин ее малоэффективной работы:

• Герметичность современной квартиры. Пластиковые окна, металлические двери сохраняют тепло внутри, но вместе с тем не позволяют поступать свежему воздуху с улицы. Нарушается естественный приток, воздух в комнатах движется медленнее, застаивается.
• Засорен вентканал. Особенно это касается старых построек, где они засоряются нередко (мусор, многолетняя пыль, скопившийся жир, кирпич, отколовшийся во время ремонтных работ и т.д.).
• Блокировка воздуховодных путей соседями, которые решили по определенным причинам их перекрыть. При этом воздух из нижних квартир перестает выводиться наружу.
• Неправильно установленная вытяжная техника на кухне, в санузле. Чрезмерно мощная, она способна нарушить циркуляцию воздуха по шахте многоквартирного дома.

Если конвекции в вентканале ничего не препятствует, шахта чиста, не заблокирована соседями, а движение воздуха по-прежнему слабое, рекомендуется установить вспомогательные средства для улучшения проветривания. Для начала разберемся, какая вентиляция бывает в жилом пространстве, как она организовывается.

Все самое интересное о вентиляции натяжного потолка >>>

Виды вентиляции

• — естественная;
• — принудительная;
• — смешанная.

Естественное поступление воздуха внутрь квартиры происходит через открытые форточки, иногда двери, незаметные щели, зазоры возле дверных, оконных проемов. Поток попадает с улицы, проходит через комнаты, а затем, уже теплый, потерявший свою свежесть, выходит наружу через общедомовую вентшахту санузла, кухни. Это принцип работы естественного воздухообмена.

Если же естественная циркуляция недостаточная, а то и вовсе отсутствует, следует установить дополнительные приборы, оборудование, производящие приток или отведение воздушных масс. Это и есть принудительная вентиляция. Когда речь идет о домах, таким оборудованием чаще всего является устройство приточно-вытяжной вентиляции с рекуператором тепла.

Для квартир больше характерен смешанный тип, когда естественная циркуляция усиливается несложными приборами. Такой оптимальный вариант для городского жилья можно организовать самостоятельно. Здесь возможно устанавливать приточные оконные, настенные клапаны, вытяжные вентиляторы для ванной. Главное, приток свежего воздуха должен равняться по объему, отведенному за пределы жилья.



Преимущества принудительного воздухообмена

Положительное воздействие установленной принудительной циркуляции сказывается сразу на всем микроклимате жилья. Особенно это заметно на улучшении состояния санузла, тем более, если раньше наблюдались проблемы с сыростью, застоем воздуха. Вот некоторые из плюсов:

• Нормализуется уровень влажности по всей квартире, а также ванной комнате. Теплый влажный воздух не застаивается, своевременно выводится наружу. Конденсат в ванной больше не скапливается на потолке и стенах. Соответственно нет условий для образования плесени, вредных микроорганизмов, даже влаголюбивых насекомых.
• Постоянный приток кислорода, необходимого для нормальной жизнедеятельности человека. Под давлением тяжелого прохладного потока несвежий и более легкий, насыщенный углекислым газом воздух вытесняется через вентканалы.
• Устанавливается приемлемый температурный режим.
• Энергосбережение. Принудительная вентиляция помогает эффективно работать естественной. При этом нет частой необходимости открывать для проветривания окна, что актуально зимой. Тепло остается в квартире. А в частном доме экономится отопительная энергия.

Ванная комната с принудительной потолочной вентиляцией

Полезная информация об организации вытяжки для ванной комнаты >>>

Источник вытяжной вентиляции

Не достаточно обеспечить приток свежего воздуха внутрь помещения. Это малоэффективно, если отведение несвежего затруднено. Воздухообмен должен проходить при равных количествах.

Чтобы улучшить проветривание, устанавливается вытяжной вентилятор.

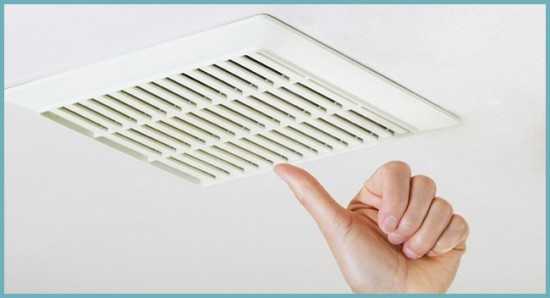

Вентиляционные решетки

При выборе вытяжки необходимо обращать внимание на такие факторы, как:

• Место установки (здесь устройства могут использоваться как канальные, так и центробежные, осевые).
• Мощность аппарата.
• Количество человек, которые пользуются ванной.
• Дополнительные функции (таймер, гигрометр, датчик движения, пульт управления, дисплей).
• Объем помещения.
• Кратность смены воздуха.
• Влагоустойчивость.
• Наличие обратного клапана.
• Уровень шума во время работы.

Только правильно подобрав вытяжной аппарат, можно сделать хорошее проветривание ванной комнаты, а вместе с ней и всей квартиры.



Где установить, чтобы вентиляция работала?

Есть определенные условия того, где устанавливать вытяжное устройство для ванной. Если их соблюдать, проветривание будет налажено должным образом. К ним относятся:

• Выход вытяжного канала необходимо размещать как можно выше, лучше всего внутри потолка, чтобы увеличить разницу давлений.
• Устройство следует устанавливать в противоположном углу от источника свежего воздуха. Так свежий поток охватит больший объем комнаты перед выходом наружу по вентканалу.
• Вентилятор рекомендуется устанавливать подальше от прямого источника воды, даже если уровень его влагоустойчивости высокий.
• Если предполагается подвесной потолок, его также необходимо оборудовать источниками проветривания, чтобы избежать образования там конденсата, плесени.
• Когда нужна вентиляция в ванной и туалете, воздуховоды этих комнат, не совмещаясь, присоединяются к нише вентканала.



Как установить вытяжку в ванной своими руками

Вентиляция в ванной комнате устанавливается довольно просто. Монтаж можно сделать самостоятельно, без помощи специалистов. Для этого понадобится базовый набор инструментов, некоторые строительные материалы.

Последовательность действий при установке настенной вытяжки:

1. Проверить работу вентканала.
2. Снять лицевую панель устройства.
3. Закрепить механизм внутри вентиляционного отверстия. При необходимости изменить размер проема, увеличив его или уменьшив.
4. Подключить провода устройства к электропитанию. Спрятать их на месте швов между плиткой, или закрыть пластиковым декоративным коробом.
5. Проверить работу вытяжки.
6. Прикрепить лицевую панель к механизму (лучше использовать жидкие гвозди, крепежные элементы, предусмотренные производителем).

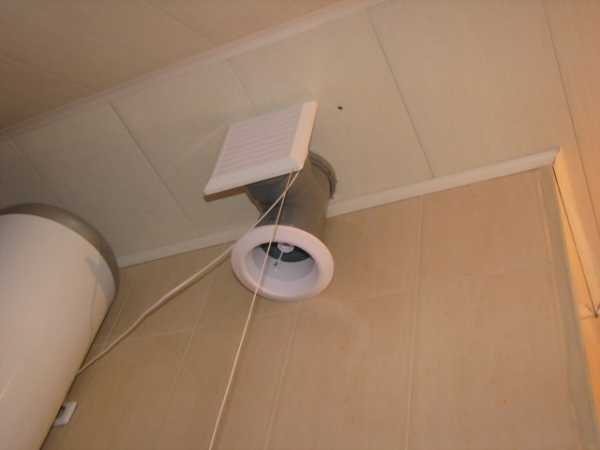

   Вытяжка в ванной комнате на боковой стене в вентшахту

Как видно, схема вентиляции в ванной довольна проста.

Как сделать вентиляцию в ванной с подвесным потолком:

1. Устанавливаются воздуховоды от вентканала до места выхода вентилятора, надежно закрепляются, герметизируются.
2. Во время монтажа потолочной конструкции на панелях намечаются, просверливаются проемы для решеток, вытяжки, креплений.
3. Снимается лицевая панель, устройство закрепляется внутри потолочного проема.
4. Устанавливаются вентрешетки для проветривания потолка.
5. Трубопровод присоединяется к вентилятору.
6. Затем производится подключение к электросети.
7. Механизм закрывается декоративной панелью.
8. Проверяется работа вытяжки.
9. Завершающая сборка потолка.

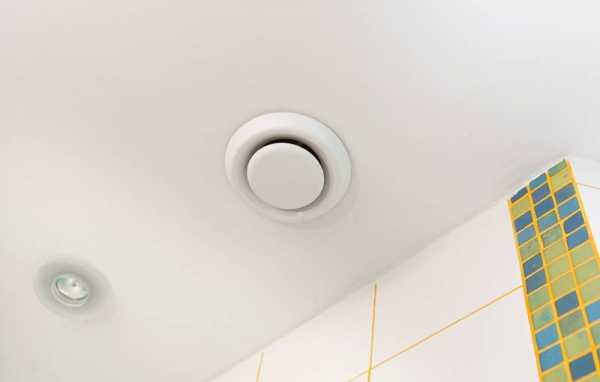

Потолочная вытяжка ванной комнате

Важно помнить, что подвесная конструкция также нуждается в постоянном проветривании.

Вентиляция в ванной и туалете строится немного по-другому. Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом.

При наличии хорошей тяги, достаточно внутри смежной стены установить решетку, а вентилятор поставить внутри проема вентканала (схема настенной установки описана выше).

Когда воздухоотводной силы недостаточно, рекомендуется воспользоваться вариантами:

1. Устанавливается два вентилятора: первый внутри смежной стены, второй внутри проема воздушного канала.
2. Над подвесным потолком туалета прокладывается воздухоотвод от вентканала к ванне. Общий трубопровод для этих помещений делать не рекомендуется, чтобы избежать попадания отводимого воздуха из туалета в ванную.



Вентиляция в частном доме своими руками

Требования к проветриванию санузла частного дома более высокие, что связано с особенностями строения, материалов внутренней отделки, мебели и т.д.

Например, деревянный дом не терпит повышенной влажности. Сырость быстро приведет его в негодность. Большие перепады уровня влаги также губительны для него, от этого дерево может растрескаться. Здесь упор делается на качественный естественный воздухообмен с элементами принудительной конвекции.

Вопрос о том, как сделать вентиляцию в ванной собственного дома решается еще на стадии проектирования. Обязательно закладываются вентиляционные шахты с выходами в санузлы, кухню. Случается, что дом построен без правильно налаженной схемы проветривания. Тогда вентиляция ванной в частном доме подвергается корректировке. При определенных умениях довести до ума систему воздухообмена вполне возможно своими руками.

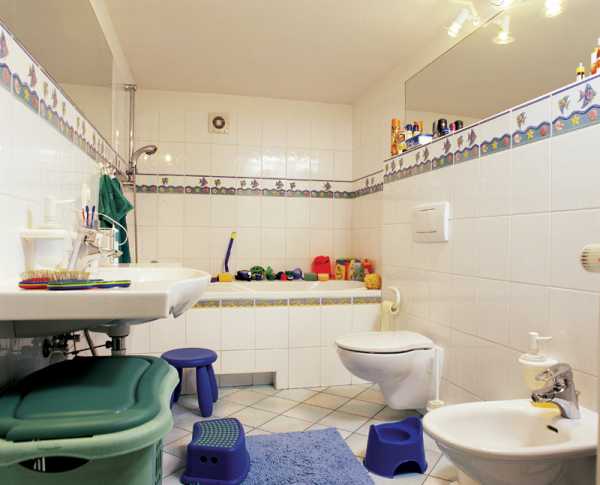

Ванная комната в частном доме

Следует помнить, что дом оснащен, как правило, несколькими санузлами. Поэтому рекомендуется устанавливать вытяжное устройство большой мощности, под крышей.

Рекомендуется уделить внимание следующим моментам:

• Лучшего всего вентиляционные элементы приобретать из материалов, устойчивых к высоким температурам.
• Нельзя, чтобы система проветривания вплотную прилегала к деревянным элементам. Она должна крепится на расстоянии от них.
• Вентиляция в ванной комнате обязательно должна быть оснащена противопожарными клапанами. Если случится пожар, клапаны закрываются для прекращения подачи воздуха снаружи.
• При строительстве нужно оставить небольшое компенсационное пространство возле вентканалов, рассчитанное на усадку дома в будущем.

Система проветривания ванной комнаты несложный, но вместе с тем ответственный пункт в списке необходимых элементов ремонта, строительства жилья. Ее можно провести самостоятельно, не затрачивая дополнительных финансовых средств. При этом преимущества хорошего воздухообмена значительно превышают потраченные время и силы.

foundmaster.ru

как сделать принудительную вытяжку, инструкция, фото, видео

Как сделать вытяжку в частном доме таким образом, чтобы было свежо, сухо и тепло? В туалете и ванной комнате этот вопрос особенно актуален. Рассмотрим устройство принудительной вытяжной системы своими руками. Материал снабжен видео и фотоинструкцией.

Естественная вентиляция

Естественный воздухообмен возможен за счет разницы плотности и температуры воздуха внутри помещения и снаружи дома. Сила тяги находится под влиянием:

• сечения каналов;
• наличия поворотов;
• направления и силы ветра;
• теплоизоляции системы и пр.

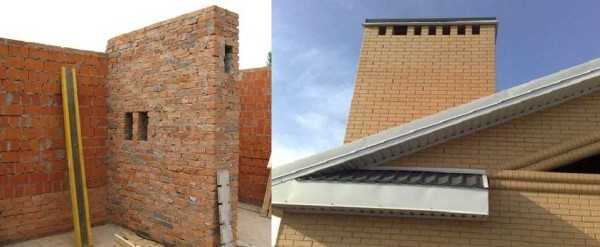

Такой тип вентиляции представляет собой специально устроенные вертикальные каналы. Система получила распространение благодаря относительно невысокой цене и простоте конструкции. Отсутствие сложных элементов и механических частей обуславливают надежность естественной вентиляции.

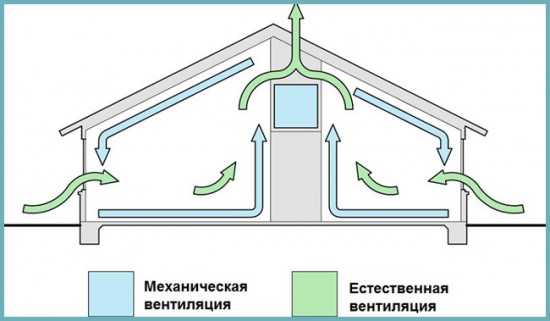

Сравнение работы систем вентиляции в доме

Обслуживание системы сводится лишь к периодическим осмотрам возможность уменьшить потери тепла. Свежий уличный воздух быстрее прогреется. Поток в системе естественной вентиляции не регулируется. Это может ухудшать микроклимат. Эксплуатация практически бесшумна.

Естественная вытяжка имеет и ряд недостатков. Например, зависимость от погоды. В летнюю жару, когда температура воздуха на улице может быть выше, чем в доме, такая вентиляция не справляется со своей прямой задачей. А зимой отмечаются значительные потери тепла. Также в помещение могут проникнуть насекомые или уличная пыль.

Подбирая диаметр вентиляционных каналов, необходимо учитывать величину воздухообмена. Для туалета достаточным считается 30 куб.м./ч, для ванной комнаты 50 куб.м. в час.

Принудительная вентиляция

Приточно-вытяжная система принудительной вентиляции включает теплообменник, фильтры и вентиляторы. Поступающий с улицы чистый воздух при необходимости нагревается и распределяется по комнатам. А загрязненный принудительно высасывается наружу. Такой тип вентиляции характеризуется высокой эффективностью и производительностью.

Принудительная вентиляция

Для организации вытяжки в туалете и ванной комнате используют вентиляторы с подшипниками или на втулках. Второй вариант предпочтительнее, поскольку такое устройство работает тише и имеет более демократичную цену. Распространено подключение вентилятора к выключателю света. Тогда вытяжка начнет функционировать, как только зажжется лампочка. Или монтируют отдельный выключатель для вентиляции, располагая его на стене или на корпусе устройства.

Важно! Оснащая входной уличный канал вентиляционной системы фильтрами, необходим постоянный уход за ними. Их нужно  регулярно менять, поскольку загрязненный фильтр не позволит проходить в помещение достаточному количеству свежего воздуха. А скопившиеся в нем вещества могут стать источником размножения бактерий и вредоносных организмов.

Современные технологии позволяют оборудовать принудительную вентиляцию датчиками влажности воздуха. В этом случае механизм сработает, как только показатель содержания влаги достигнет указанного параметра. Но кроме удобства данный вариант имеет и недостаток. Например, вытяжка может сработать во время купания ребенка, создав ненужный сквозняк. Также существуют вентиляции с датчиком движения. Срабатывание их наступает, когда в комнату кто-то входит. Принцип действия тот же, что и при подключении к выключателю света, но стоимость датчика гораздо выше.

Совет. Дополнительно вентиляционная система ванной комнаты и туалета может быть оснащена таймерами. Т.е. появляется возможность задержки выключения после выхода из санузла.

Установка вентиляции своими руками

При выборе вентилятора необходимо обратить внимание на то, чтобы уровень шума не превышал 35 дБ.

Канальный нагнетатель центробежного типа с пониженным уровнем шума

По конструкции вентиляторы могут быть:

• осевыми;
• центробежными;
• центробежно-осевыми;
• диаметральными.

Первый тип вентиляторов монтируется, если система без каналов. Центробежное устройство имеет самую высокую производительность, но и работает громче прочих. Центробежно-осевой вентилятор отличается малым весом, тихой работой и высокой эффективностью. Воздуховод для частного дома может быть в виде:

• гофрированной трубы;
• короба из профиля;
• круглого или прямоугольного пластмассового изделия.

Вытяжной центробежный вентилятор

Если принудительная вентиляция организуется только в санузле, а все прочие комнаты планируется проветривать, то целесообразно смонтировать простую безканальную систему. Перед установкой вентилятора необходимо отключить электричество. Обычно на устройстве имеются специальные клеммы для крепления. Привинчивать что-то саморезами обычно не требуется. Присоединение к сети электропитания проводят с помощью нового двужильного провода.

Но если нужно обеспечить принудительную вентиляцию во всем доме, необходимо приобретение специального оборудования. Его чаще всего располагают на чердаке или в технических помещениях. Оно представляет собой агрегат, обеспечивающий подачу чистого и вывод загрязненного воздуха, фильтрацию, нагрев. Рассчитать мощность можно опираясь на количество жильцов, размеры дома, материал стен. Обычно достаточно 150-600 куб.м./ч. Современные воздуховоды собираются по принципу конструктора и могут быть замаскированы навесными или натяжными потолками.

Вентилятор с обратным клапаном

Нормально работающая вентиляция имеет огромное значение для микроклимата дома. Особенно важен хороший воздухообмен в ванной комнате и туалете. Ведь двери в этих помещениях часто держат закрытыми, а уровень влажности высокий. Чтобы избежать появления плесени на стенах, грибка и прочих неприятностей необходимо позаботиться о качественной вытяжной системе.

Монтаж системы приточно-вытяжной вентиляции: видео

Вентиляция в доме своими руками: фото

dachadizain.ru

организация воздухообмена, схемы, установка вентилятора, фото, видео

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете  — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Как сделать вытяжку в туалете: обеспечить нормальный приток воздуха в других помещениях

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для  вентсистем с естественной циркуляцией  — до 1 м³/ч , для механических — от 3 до 5 м³/ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м³/ч понадобится:

• при принудительной канал размерами 160*200 мм или диаметром 200 мм;
• при естественной циркуляции канал размерами 250*400 мм или труба диаметром 350 мм.

  Одна из схем организации вентиляции в ванной и туалете в частном доме

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Правила организации

Содержание статьи

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Один из вариантов организации вентиляции в частном доме

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух  подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Возможно, вам будет интересно почитать, о том, как построить деревянный туалет на даче.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее  25  м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50  м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.

Как собрать и установить душевую кабину написано тут.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа  — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

Это вентиляторы для установки на стену

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

• Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он  тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие.  Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель  или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.

Про выбор вентилятора и расчет его производительности читаем тут.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

Вентиляция в ванной в частном доме

Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

Варианты механической вентиляции ванны в частном доме

В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

stroychik.ru

как ее сделать своими руками?



Содержание статьи

Проветривать необходимо любое помещение, однако, в каждом частном доме или в квартире многоэтажки есть помещения, в которых вентиляция жизненно необходима. Понятно, что речь идет о туалете и ванной. Во-первых, в этих помещениях, как правило, нет окон и проветрить их путем открывания форточки невозможно. Во-вторых, в санузле часто повышенная влажность воздуха, могут присутствовать не самые приятные запахи. Поэтому вентиляция в ванной комнате должна эффективно работать, обеспечивая дополнительный приток свежего воздуха.

Санузел в доме – это особое помещение со своим микроклиматом. В ванной комнате постоянно повышенная влажность, а в туалете могут присутствовать не слишком приятные запахи. Чтобы сырость и запах не распространялись по квартире, необходимо, чтобы вентиляция в ванной комнате и туалете работала эффективно.

При строительстве жилых домов в санузле и на кухне обязательно предусматривается устройство вентиляционного канала для обеспечения естественной вытяжки, возникающей из-за разности температур.

Однако эти меры далеко не всегда оказываются достаточными. Зачастую в частном доме и, особенно в квартирах многоэтажек естественный воздухообмен работает плохо. Поэтому необходимо делать принудительную вентиляцию, устанавливая вентилятор. Рассмотрим, как может быть организована вентиляция в ванной комнате.

Стандартная система вентиляции

В большинстве домов в ванной комнате и туалете предусмотрена пассивная вентиляция. То есть, в этих помещениях имеются специальные вентиляционные короба с каналами, по которым перемещается воздух.

Нужно сказать, что такая система вентиляции работает не слишком эффективно, особенно в старых домах, поскольку со временем вентиляционные каналы забиваются пылью, паутиной и мелким мусором. Что же можно сделать для исправления ситуации?

Как определить, работает ли пассивная система вентиляции?

Чтобы проверить, работает ли вентиляция, стоит сделать простейший тест. Нужно взять обычный листочек бумаги или кусок газеты и приложить его к вентиляционному отверстию. Если бумага плотно «прилипла» к решетке, то система работает исправно. В противном случае, тока воздуха нет, то есть, вентиляция не выполняет своих функций.

Совет! Случается и такое, что пассивная система вентиляции начинает работать в «обратном» направлении. То есть, вместо отведения воздуха из квартиры, по каналу в помещения поступает воздух из квартир соседей.

Но что же делать, если естественная вентиляция работает недостаточно эффективно или не работает совсем? Как может быть организована вентиляция в ванной комнате? Существует несколько способов.

Как исправить плохо работающую систему вентиляции?

Качественный воздухообмен в туалете и ванной – это одно из условий комфортной жизни и в квартире, и в частном доме.  Если естественная вентиляция плохая, нужно принять меры для улучшения качества воздухообмена.

Установка единой системы регулирования климата

Этот метод весьма эффективен, но требует больших затрат: делать расчеты, выбирать оборудование и проводить монтаж самостоятельно не рекомендуется. Нужно будет обратиться к специалистам, которые проведут аэродинамические расчеты, подберут необходимое оборудование и смонтируют систему вентиляции, которая охватит все комнаты, в том числе и санузел.

Однако такое дорогостоящее решение подходит далеко не каждому, есть и другие способы решить проблему повышенной влажности в ванной и туалете, причем делать работы можно будет своими руками.

Простейший вариант

Планируя улучшить работу вентиляции в туалете или ванной комнате, стоит начать с самого легкого решения, просто увеличить зазор между нижней частью дверного полотна и порожком. Ширину зазора следует делать не менее 2-3 см. Такая щель обеспечит поступление воздуха из других помещений квартиры, и поверхности в ванной не будут сильно намокать.

Совет! Предложенный выше способ подходит только для небольших по площади помещений при исправно работающей системе естественной вентиляции. Однако если ванная большая или в квартире проживает более трех человек, необходимо выбирать более действенные методы, а именно делать принудительную вентиляцию.

Установка вентилятора

Если щель не помогла улучшить вентиляцию, то можно попробовать установить вентилятор. Это несложно сделать и своими руками. Нужно только правильно подобрать модель. На что обращать внимание при покупке:

• Производительность. Чтобы рассчитать оптимальную мощность вентилятора, нужно знать объем помещения, в котором его планируется установить. Для вычисления объема необходимо будет делать замеры, измерив рулеткой высоту, ширину и длин стен. Затем нужно перемножить полученные значения. Затем полученное число необходимо умножить на 6, если ванной пользуется не более 3 человек, или на 8, если число жильцов в квартире больше. Полученная производительность является минимальной. Чтобы рассчитать оптимальную мощность прибора, необходимо увеличить полученный критерий на 20%.

Совет! Для стандартной ванной в типовой квартире необходим вентилятор, имеющий мощность 95-100 м³ в час.

• При покупке вентилятора следует выбирать модели, которые разработаны специально для использования в помещениях с высоким уровнем влажности.
• Кроме того, нужно обратить внимание на функциональность модели. К примеру, очень удобны вентиляторы, укомплектованные датчиками влажности. В этом случае, прибор будет включаться только по мере необходимости. Удобны и модели, дополненные обратным клапаном, которые не допустят проникновения в помещения воздуха из соседних квартир.

Установить выбранный вентилятор вполне можно и своими руками. Самая большая сложность – проведение кабеля для подключения электропитания, эту работу следует делать с соблюдением требований техники безопасности. Кабель необходимо прокладывать в специальном канале и скрывать под подвесной конструкцией или под слоем штукатурки.

Решения для большой ванной

В частном доме или многоэтажке новой планировки помещение санузла может быть достаточно просторным. В этом случае, установкой маломощного вентилятора в имеющийся канал вентиляции проблемы не решить.

Чтобы принудительная вентиляция в большой ванной работала эффективно, приходится сооружать дополнительный вентиляционный канал и устанавливать радиальные модели вентиляторов. Их устанавливают под потолком, а трубы воздуховода прячут под подвесной потолочной конструкцией.

Особенности сооружения вентиляции в деревянном доме

Дерево – это материал, который самостоятельно регулирует микроклимат, однако и в деревянном строении вентиляция санузла необходима. Естественная инфильтрация воздуха достаточна только для жилых комнат и коридоров, а вот в санузле и на кухне системы воздухообмена нужны обязательно.

Как правило, системы воздухообмена в деревянном частном доме сооружаются на этапе его строительства. В процессе монтажа полов и сооружении потолочных конструкций в деревянном здании необходимо оставлять ходы для подкладки вентиляционных каналов.

Такие каналы сегодня выпускают из пластика, они могут иметь круглое или квадратное сечение. Для соединения отдельных воздуховодов следует использовать специальные гибкие каналы.

В том случае, если санузел в деревянном доме оборудуется окном, то можно использовать различные оконные системы вентиляции – обратные клапаны, диффузоры, анемостаты и пр. Помимо санузла, вентиляция в деревянном доме обязательно должна быть на кухне и в подвале.

Итак, если вентиляции в доме или квартире функционирует плохо, стоит найти способ повысить эффективность ее работы. Выполнить большинство работ можно и своими руками, так как они не являются особенно сложными. Правильно организованная вентиляция в ванной комнате и туалете не только избавить от неприятных запахов, но и предотвратит рост плесневых грибков, которые могут принести существенный вред здоровью домочадцев.

Рекомендуем прочитать:

yavvannoy.ru

все, что нужно знать хозяевам

В загородном доме, как и в любом другом здании, предназначенном для длительного пребывания людей, имеются помещения с повышенной влажностью. На них следует обратить особое внимание при обустройстве системы воздухообмена. Для вентиляции в туалете в частном доме характерны свои особенности, которые необходимо учитывать для организации эффективного воздухообмена, защиты от неприятных запахов и переизбытка влаги.

Вентиляция в туалете частного дома: нормативные требования

Основной показатель, на который опираются при расчете вентиляции – количество воздуха, проходящее через сечение трубы за 1 час. Это, так называемая, кратность воздухообмена.

Для санузла требуемое значение зависит от типа и числа сантехнических приборов:

• для унитаза принимается равным 50 м3/час;
• при размещении душевой кабины, ванной или джакузи – 75 м3/час;
• при наличии биде или раковин требует 25 м3/час;

Приведенные значения необходимы для определения общего воздухообмена. Но нужно учесть, что, как правило, сантехнические приборы не используются одновременно все. Поэтому при обустройстве принудительной вытяжки, мощность вентилятора редко превышает 110 м3/час.

Ориентировочно для совмещенного санузла можно принять усредненное значение кратности воздухообмена 50 м3/час.

Особенности устройства вентиляции в санузле частного дома

Тип вентиляционной системы определяется еще на стадии создания проекта дома. Существует два вида систем, применяющиеся в санузлах:

• естественная;
• принудительная.

При естественном воздухообмене движение воздуха происходит под влиянием разницы температур. Работу принудительной вентиляции в туалете частного дома обеспечивает специальное вытяжное устройство – вентилятор, установленный в воздуховод.

Естественная вентиляция

В качестве приточного отверстия служит 2-3 см щель между полом и дверным полотном, которая предусматривается при установке двери. Иногда для этой цели применяются специальные двери, имеющие в нижней части вентиляционные отверстия или решетки.

Вытяжными каналами служат вертикальные вентиляционные шахты, к которым подводится вентиляция в туалете частного дома через стену – в верхней ее части или через отверстия в потолке санузла.

При устройстве естественной системы воздухообмена следует соблюдать следующие рекомендации:

• Для санузла необходимо устройство вертикального воздуховода, который нельзя объединять с воздуховодами других помещений.
• Можно совместить вентиляционные каналы ванной и туалета, но только если они размещены на одном этаже. Кроме того, объединять можно вытяжки из различных помещений на чердаке, если они располагаются на одной стороне коттеджа.
• При монтаже вентиляционной решетки необходимо предусмотреть обратный клапан, предназначенный для защиты от проникновения в помещение холодного наружного воздуха.

Принудительная вентиляция

Нередко владельцы коттеджей сталкиваются с проблемой переизбытка влажности в санузлах из-за недостаточности работы естественной вентиляции.

Особенно это касается помещений, в которых установлена душевая кабинка, так как при этом должна быть обеспечена кратность воздухообмена более 75 м3/час. Кроме того, летом разница внутренней и наружной температуры не велика, и могут быть проблемы с тягой.

Поэтому наиболее часто для вентиляции санузла в частном доме применяется принудительная система.

Приток свежего воздуха можно организовать также как при естественной вентиляции — через щель между дверью и полом. Циркуляцию воздуха усиливает использование вытяжного вентилятора.

Существует множество вентиляторов различной формы и мощности, но все они имеют одинаковый принцип работы.

Когда работы по монтажу системы вентиляции окончены, можно проверить эффективность ее работы. Это можно сделать при помощи горящей свечи или спички: поднести ее к вентиляционному отверстию и пронаблюдать, если пламя наклоняется, то система исправна.

ventilaciya.info
