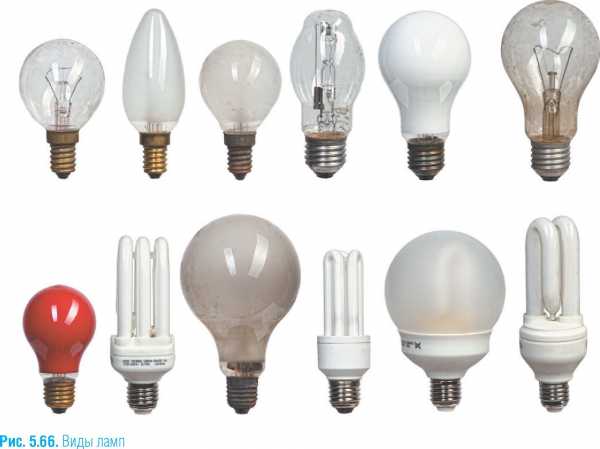

Виды электрических ламп
Виды электрических ламп
Среди всех электроустановочных и электромонтажных изделий осветительная аппаратура имеет наиболее богатый ассортимент. Это происходит потому, что элементы освещения несут в себе не только сугубо технические характеристики, но и элементы дизайна. Возможности современных ламп и светильников, их конструкторское разнообразие настолько велики, что немудрено растеряться. Например, существует целый класс светильников, предназначенных исключительно для гипсокартонных потолков.
Многочисленные виды ламп имеют различную природу света и эксплуатируются в неодинаковых условиях. Чтобы разобраться, какого типа лампа должна стоять в том или ином месте и каковы условия ее подключения, необходимо вкратце изучить основные виды осветительной аппаратуры.
У всех ламп есть одна общая часть: цоколь, при помощи которого они соединяются с проводами освещения. Это касается тех ламп, в которых есть цоколь с резьбой для крепления в патроне. Размеры цоколя и патрона имеют строгую классификацию. Необходимо знать, что в бытовых условиях применяют лампы с 3 видами цоколей: маленьким, средним и большим. На техническом языке это означает Е14, Е27 и Е40. Цоколь, или патрон, Е14 часто называют «миньон» (в gер. с фр. — «маленький»).
Самый распространенным размер — Е27. Е40 используют при уличном освещении. Лампы этой маркировки имеют мощность 300, 500 и 1000 Вт. Цифры в названии обозначают диаметр цоколя в миллиметрах. Помимо цоколей, которые вкручиваются в патрон при помощи резьбы, есть и другие виды. Они штырькового типа и называются G-цоколями. Используются в компактных люминесцентных и галогенных лампах для экономии места. При помощи 2 или 4 штырьков лампа крепится в гнезде светильника. Видов G-цоколей много. Основные из них: G5, G9, 2G10, 2G11, G23 и R7s-7. На светильниках и лампах всегда указывается информация о цоколе. При выборе лампы необходимо сравнивать эти данные.

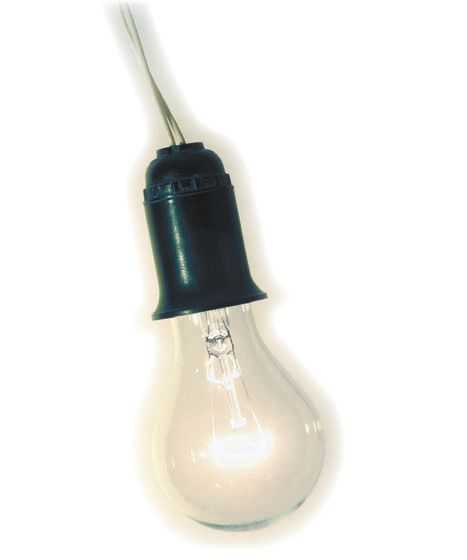

Лампа накаливания с подвесным патроном и цоколем Е27
Мощность лампы — одна из важнейших характеристик. На баллоне или цоколе производитель всегда указывает мощность, от которой зависит светимость лампы. Это не уровень света, который она излучает. В лампах различной природы света мощность имеет совершенно несхожее значение.
Например, энергосберегающая лампа при указанной мощности 5 Вт будет светить не хуже лампы накаливания в 60 Вт. То же касается и люминесцентных ламп. Светимость лампы исчисляется в люменах. Как правило, это не указывается, так что при выборе лампы необходимо ориентироваться на советы продавцов.
Светоотдача обозначает, что на 1 Вт мощности лампа дает столько-то люмен света. Очевидно, что энергосберегающая компактная люминесцентная лампа в 4–9 раз экономичнее, нежели накаливания. Можно легко подсчитать, что стандартная лампа в 60 Вт дает примерно 600 лм, тогда как компактная имеет такое же значение при мощности 10–11 Вт. Настолько же она будет экономичнее по энергопотреблению.
Цоколь типа 2G
Лампы накаливания
Лампа накаливания (ЛОН) — самый первый источник электрического света, который появился в домашнем обиходе. Она была изобретена еще в середине 19 в., и хотя с того времени претерпела немало реконструкций, сущность осталась без изменений. Любая лампа накаливания состоит из вакуумного стеклянного баллона, цоколя, на котором располагаются контакты и предохранитель, и нити накаливания, излучающей свет.

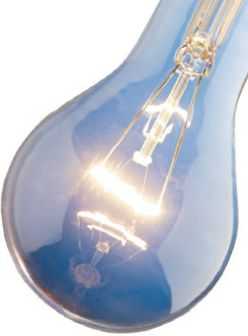

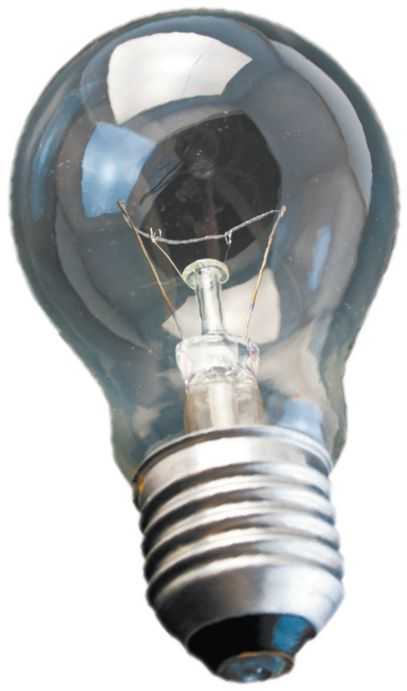

Лампа накаливания
Спираль накаливания сделана из вольфрамовых сплавов, которые легко выдерживают рабочую температуру горения +3200 °C. Чтобы нить мгновенно не перегорела, в современных лампах накачивают в баллон какой-нибудь инертный газ, например аргон.
Принцип работы лампы очень прост. При пропускании тока через проводник малого сечения и низкой проводимости часть энергии уходит на разогрев спирали-проводника, отчего тот начинает светиться в видимом свете. Несмотря на столь простое устройство, видов ЛОН существует огромное множество. Они различаются по форме и размерам.

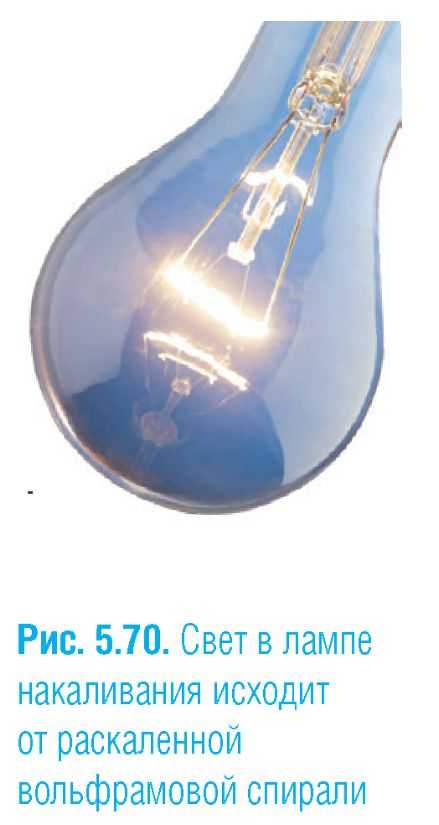

Свет в лампе накаливания исходит от раскаленной вольфрамовой спирали
Декоративные лампы (свечи): баллон имеет вытянутую форму, стилизованную под обычную свечу. Как правило, используются в небольших светильниках и бра.
Окрашенные лампы: стекла баллонов имеют различный цвет с декоративными целями.

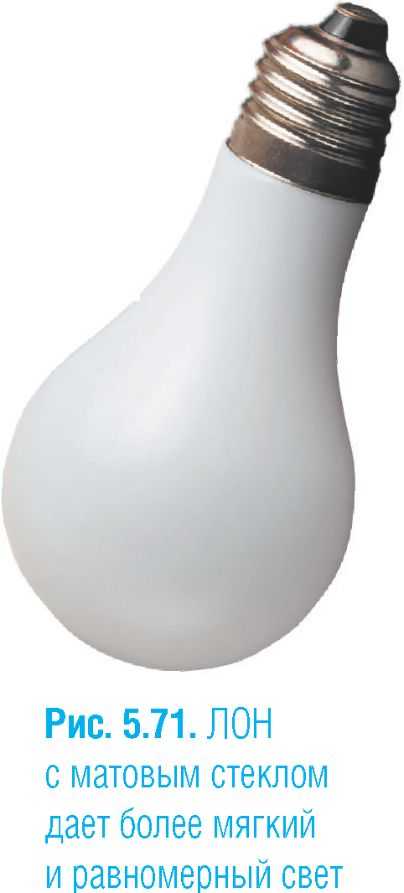

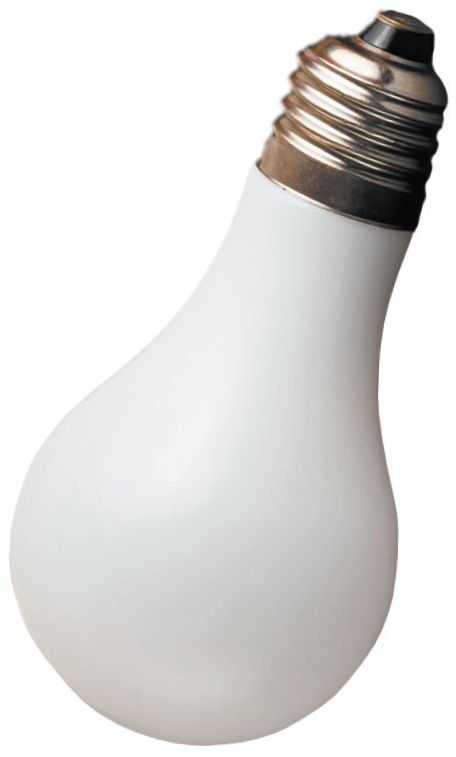

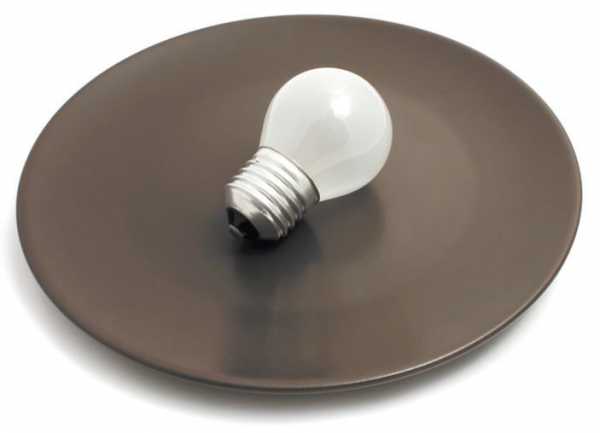

Лампа накаливания с матовым стеклом дает более мягкий и равномерный свет

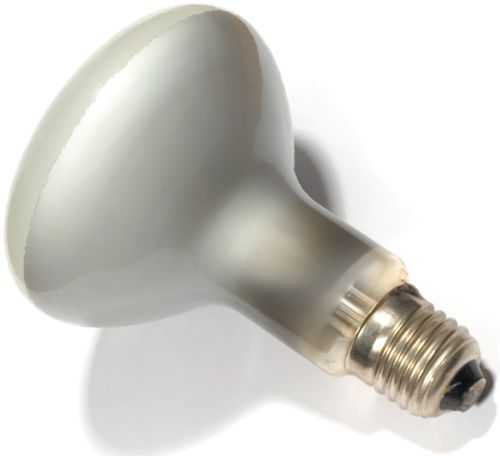

Зеркальными лампами называют лампы, часть стеклянного баллона которых покрыта отражающим составом для направления света компактным пучком. Такие лампы чаще всего используют в потолочных светильниках, чтобы направлять свет вниз, не освещая потолка.
Лампы местного освещения работают под напряжением 12, 24 и 36 В. Они потребляют немного энергии, но и освещение соответствующее. Применяются в ручных фонарях, аварийном освещении и т. д. ЛОН по-прежнему остаются в первых рядах источника света, несмотря на некоторые недостатки. Их минусом является очень низкий КПД — не более 2–3 % от потребляемой энергии. Все остальное уходит в тепло.
Декоративная лампа-свеча с цоколем Е14
Второй минус заключается в том, что ЛОН небезопасны с противопожарной точки зрения. Например, обычная газета, если ее положить на лампочку в 100 Вт, вспыхивает примерно через 20 мин. Надо ли говорить, что в некоторых местах ЛОН нельзя эксплуатировать, например в маленьких абажурах из пластика или дерева. Кроме того, такие лампы недолговечны. Срок службы ЛОН составляет примерно 500–1000 ч. К числу плюсов можно отнести дешевизну и простоту монтажа. ЛОН не требуют каких-либо дополнительных устройств для работы, подобно люминесцентным.
Галогенные лампы
Галогенная лампа с обычным цоколем
Галогенные лампы мало чем отличаются от ламп накаливания, принцип работы тот же. Единственная разница между ними — это газовый состав в баллоне. В данных лампах к инертному газу примешивают йод или бром. В результате становится возможным повышение температуры нити накаливания и уменьшение испарения вольфрама.
Лампа ко встроенному светильнику
Именно поэтому галогенные лампы можно делать более компактными, а срок их службы повышается в 2–3 раза. Однако температура нагревания стекла повышается весьма значительно, поэтому галогенные лампы делают из кварцевого материала. Они не терпят загрязнений на колбе. Прикасаться незащищенной рукой к баллону нельзя — лампа перегорит очень быстро.
Галогенная линейная лампа
Линейные галогенные лампы используются в переносных или стационарных прожекторах. В них часто бывают датчики движения. Такие лампы используют в гипсокартонных конструкциях.

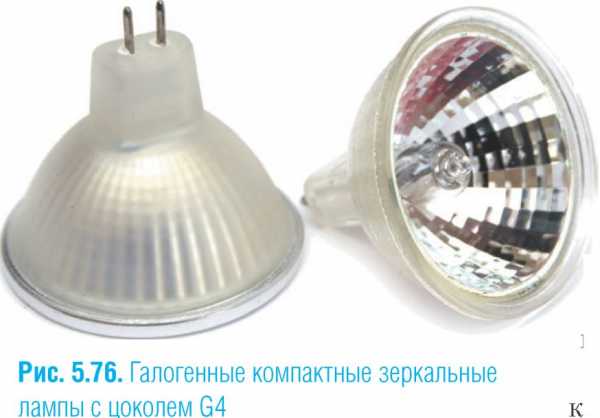

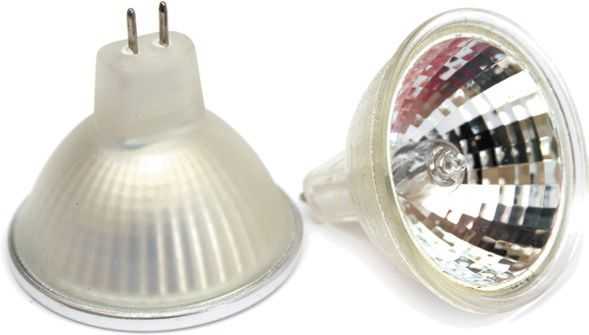

Галогенные компактные зеркальные лампы с цоколем G4
Компактные осветительные устройства имеют зеркальное покрытие.
К минусам галогенных ламп можно отнести чувствительность к перепадам напряжения. Если оно «играет», лучше приобрести специальный трансформатор, выравнивающий силу тока.

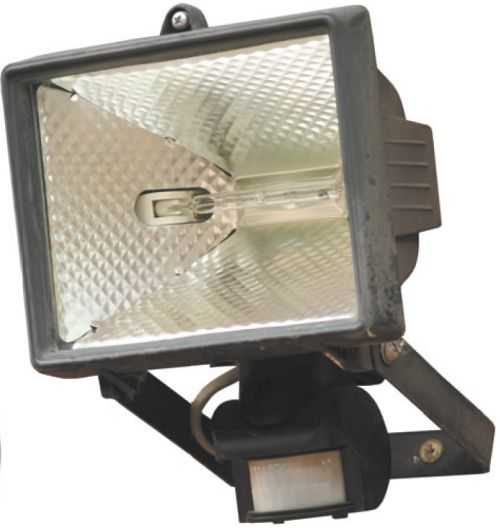

Прожектор
Люминесцентные лампы
Принцип работы люминесцентных ламп серьезно отличается от ЛОН. Вместо вольфрамовой нити в стеклянной колбе такой лампы горят пары ртути под воздействием электрического тока. Свет газового разряда практически невидим, поскольку излучается в ультрафиолете. Последний заставляет светиться люминофор, которым покрыты стенки трубки. Этот свет мы и видим. Внешне и по способу соединения люминесцентные лампы также сильно отличаются от ЛОН. Вместо резьбового патрона с обеих сторон трубки есть два штырька, закрепляющихся следующим образом: их надо вставить в специальный патрон и повернуть в нем.

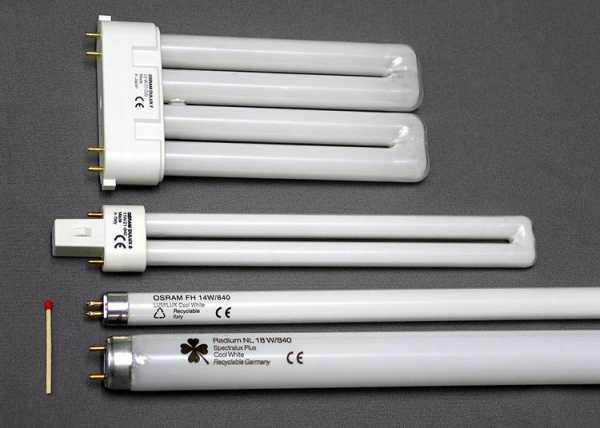

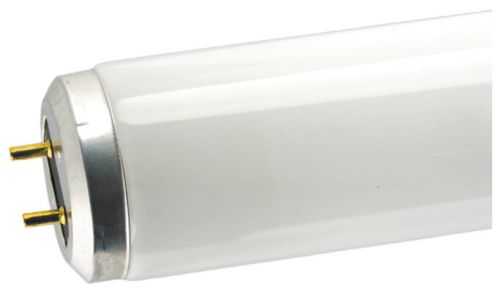

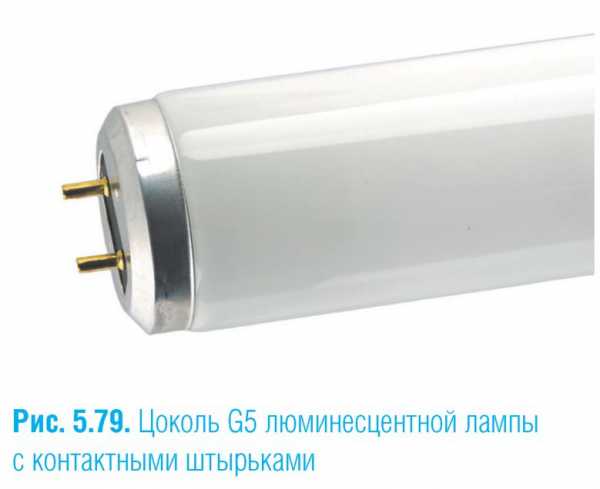

Цоколь G5 люминесцентной лампы с контактными штырьками
Люминесцентные лампы имеют низкую рабочую температуру. К их поверхности можно без опаски прислонять ладонь, поэтому они устанавливаются где угодно. Большая поверхность свечения создает ровный рассеянный свет. Именно поэтому их еще называют лампами дневного света. Кроме того, варьируя состав люминофора, можно изменять цвет светового излучения, делая его более приемлемым для человеческих глаз. По сроку службы люминесцентные лампы превосходят лампы накаливания почти в 10 раз.

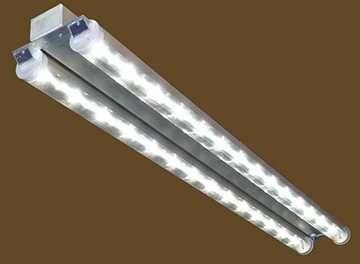

Светильник с люминесцентными лампами
Минусом люминесцентных ламп является невозможность прямого подключения к электросети. Нельзя просто накинуть 2 провода на торцы лампы и воткнуть вилку в розетку. Для ее включения используются специальные балласты. Связано это с физической природой свечения ламп. Наряду с электронными балластами используются стартеры, которые как бы поджигают лампу в момент включения. Большинство светильников под люминесцентные лампы оборудованы встроенными механизмами свечения наподобие электронных пускорегулирующих аппаратов (ПРА) или дросселями.

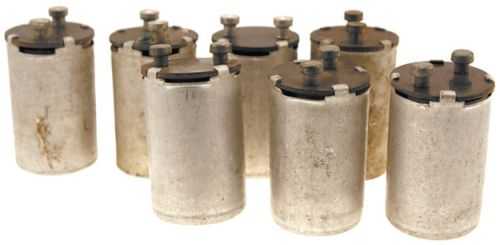

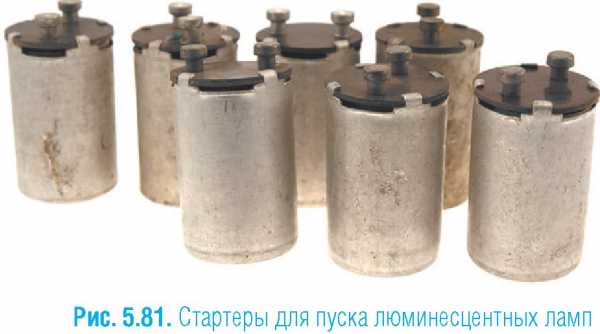

Стартеры для пуска люминесцентных ламп
Маркировка люминесцентных ламп не похожа на простые обозначения ЛОН, имеющие только показатель мощности в ваттах.
Для рассматриваемых ламп она следующая:
- ЛБ — белый свет;
- ЛД — дневной свет;
- ЛЕ — естественный свет;
- ЛХБ — холодный свет;
- ЛТБ — теплый свет.
Цифры, идущие за буквенной маркировкой, обозначают: первая цифра — степень цветопередачи, вторая и третья — температуру свечения. Чем выше степень цветопередачи, тем более естественно освещение для человеческого глаза. Рассмотрим пример, относящийся к температуре свечения: лампа с маркировкой ЛБ840 означает, что эта температура равна 4000 К, цвет белый, дневной.
Следующие значения расшифровывают маркировку ламп:
- 2700 К — сверхтеплый белый,
- 3000 К — теплый белый,
- 4000 К — естественный белый или белый,
- более 5000 К — холодный белый (дневной).
В последнее время появление на рынке компактных люминесцентных энергосберегающих ламп произвело настоящую революцию в светотехнике. Были устранены главные недостатки люминесцентных ламп — их громоздкие размеры и невозможность использовать обычные нарезные патроны. ПРА были вмонтированы в ламповый цоколь, а длинная трубка свернулась в компактную спираль.
Компактная люминесцентная энергосберегающая лампа с ПРА
Теперь разнообразие видов энергосберегающих ламп очень велико. Они различаются не только по своей мощности, но и по форме разрядных трубок. Плюсы такой лампы очевидны: нет нужды устанавливать электронный балласт для запуска, пользуясь специальными светильниками.
Экономичная люминесцентная лампа пришла на смену обычной лампе накаливания. Однако у нее, как и у всех люминесцентных ламп, есть недостатки.

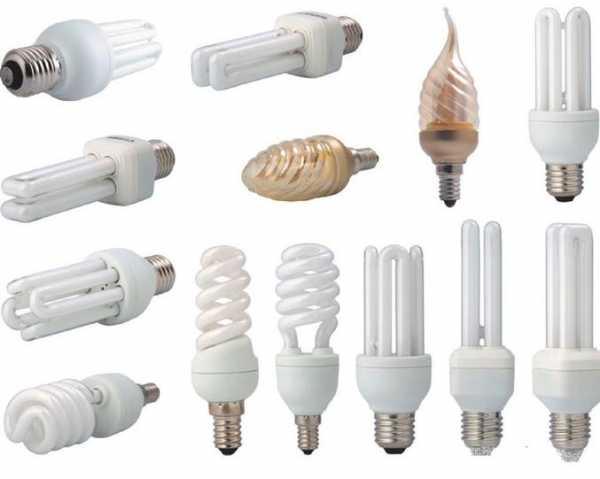

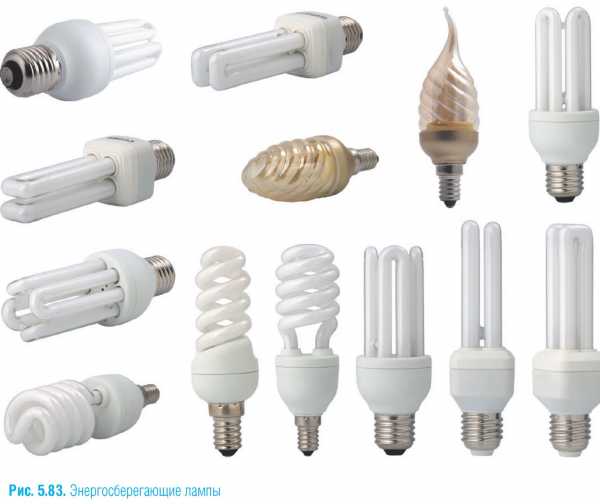

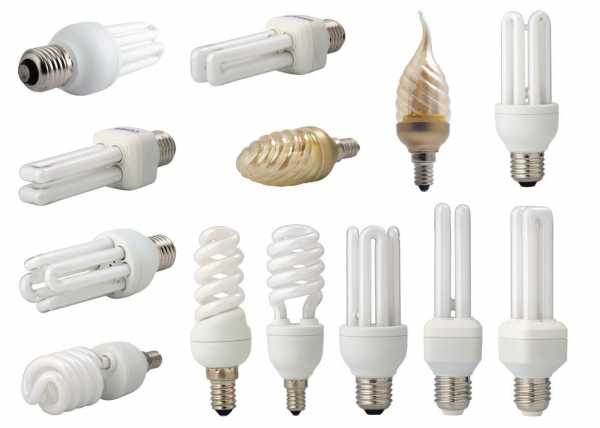

Энергосберегающие лампы
Минусов у люминесцентных ламп несколько:
- такие лампы плохо работают при низких температурах, а при –10 °C и ниже начинают светить тускло;
- долгое время запуска — от нескольких секунд до нескольких минут;
- слышен низкочастотный гул от электронного балласта;
- не работают вместе со светорегуляторами;
- сравнительно дорогие;
- не любят частого включения и выключения;
- в состав лампы входят вредные ртутные соединения, поэтому она требует специальной утилизации;
- если использовать в выключателе индикаторы подсветки, данная осветительная аппаратура начинает мерцать.
Декоративный светильник с энергосберегающими лампами
Как бы ни старались производители, свет люминесцентных ламп пока не очень похож на естественный и режет глаза. Кроме энергосберегающих ламп с ПРА существует множество разновидностей без встроенного электронного балласта. Они имеют совершенно другие виды цоколя.
Компактная люминесцентная лампа без ПРА обычно используется в светильниках, оборудованных электронным балластом
Принцип свечения дуговой ртутной лампы высокого давления (ДРЛ) — дуговой разряд в парах ртути. Такие лампы обладают высокой светоотдачей — на 1 Вт приходится 50–60 лм. Запускаются при помощи ПРА. Недостатком является спектр свечения — их свет холоден и резок. Лампы ДРЛ чаще всего используются для уличного освещения в светильниках типа «кобра».

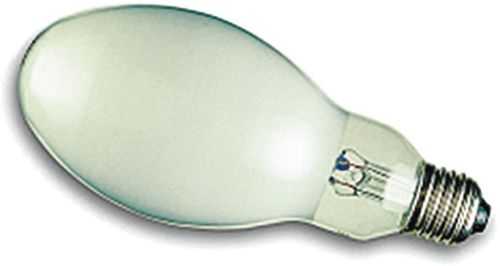

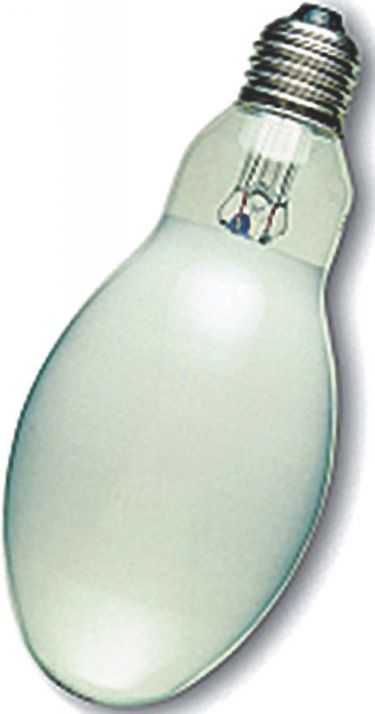

Дуговая ртутная лампа
Светодиодные лампы
Светодиодные лампы — этот продукт высокой технологии впервые был сконструирован в 1962 г. С той поры светодиодные лампы стали постепенно внедряться на рынок осветительной продукции. Светодиод по принципу действия — это самый обычный полупроводник, у которого часть энергии в переходе p-n сбрасывается в виде фотонов, то есть видимого света. Такие лампы имеют просто потрясающие характеристики.
Светодиодный фонарь характеризуется ярким светом и крайне низкими энергозатратами
Они десятикратно превосходят ЛОН по всем показаниям:
- долговечности,
- светоотдаче,
- экономичности,
- прочности и т. д.
Есть у них лишь одно «но» — это цена. Она приблизительно в 100 раз превосходит цену обычной лампы накаливания. Однако работа над этими необычными источниками света продолжается, и можно ожидать, что вскоре мы будем радоваться изобретению более дешевого, нежели его предшественники, образца.

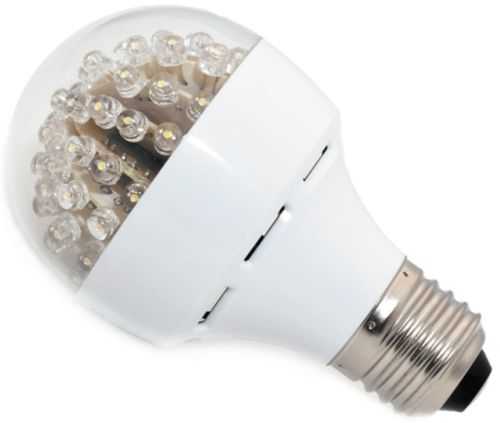

Светодиодная лампа
Примечание! Ввиду необычных физических характеристик светодиодов из них можно изготавливать настоящие композиции, например в виде звездного неба на потолке комнаты. Это безопасно и не требует больших затрат энергии.
Что бы еще почитать?
remstd.ru
Лампы люминесцентные — Goodlike
Длинные белые лампы которые мы с детства привыкли видеть в школьном классе, во всевозможных учреждениях, в местах общественного пользования по привычка называются лампами дневного света. Однако такое название весьма ошибочно, так как дневной свет поставляют не все люминесцентные лампы. В принципе, качество света, точнее спектр его излучения, зависит от состава люминофора внутри лампы, который покрывает стеклянную оболочку. Стандартно люминесцентные лампы различаются на три вида: тёплого, холодного и нейтрального света.
Не смотря на прогресс в области осветительных приборов, люминесцентные лампы по сей день признаны наиболее эффективным поставщиком света. Вы без труда найдете их в любом магазине электрооборудования, таком как Elektrika. Не смотря на завышенную цену в отличии от простых ламп накаливания, люминесцентные лампы обладают рядом преимуществ, среди которых:
— Длительный срок службы. Люминесцентная лампа работает в 8 – 10 раз дольше лампы накаливания.
— Пониженное потребление электроэнергии. Люминесцентная лампа расходует в пять раз меньше электроэнергии при эффективности от 80 до 100 Люмен/Ват. Обыкновенная лампа накаливания при большем потреблении способна выдать не более 12 Люмен/Ват.
— Рассеянный свет. Освещение обеспеченное люминесцентными лампами рассеянное, а следовательно эффект тени сводится к минимуму, как и эффект ослепления. Свет от таких ламп более пригоден для чтения и шитья, работы за компьютером.
К минусам люминесцентных ламп можно отнести гудение дросселя и небольшое мерцание. Однако с использованием современных стабилизаторов эффект мерцания весьма сильно снижается, а сам светильник обеспечивается мгновенным включением.

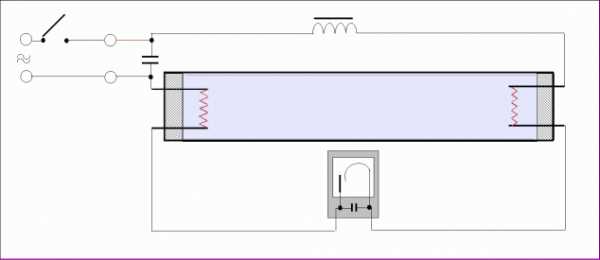

Принцип действия лампы весьма прост. Герметично запаянная колба покрытая составом люминофора изнутри наполнена газом, который воспламеняется при подаче электроэнергии. Схема сбора светильника весьма проста.

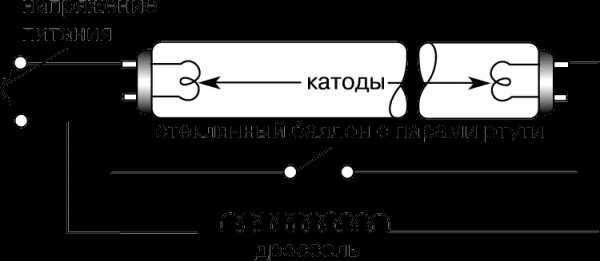

С одной стороны лампы противоположные клеммы замыкаются в петлю через стартер. На другие противоположные клеммы подсоединяется электрический кабель. Одна жила кабеля напрямую подключается к клемме лампы, вторая подключается к дросселю, а уже выходя из него подключается к клемме лампы.
При подаче напряжения сеть замыкается и газ в колбе вспыхивает, после чего петля со стартёрам размыкается и лампа будет светить. Как можно понять из названия, стартер в данной схеме необходим именно для запуска реакции воспламенения.
Если лампа разбивается газ в вперемешку с люминофором разлетается в воздухе и необходимо выждать некоторое время, пока он осядет. В противном случае можно получить отравление и химический ожёг дыхательных путей и слизистой глаз, так что будьте осторожны.
goodlike.org
| Базовые понятия электрики Инструменты электрика Электроинструменты электрика Техника безопасности Помощь при поражении током Защита от электрического тока Кабели, провода и шнуры Характеристики составляющих проводов Маркировка кабельной продукции Виды кабелей, проводов и шнуров Сопутствующие изделия Способы соединения проводов Электромонтажные изделия Изделия для прокладки кабеля Электромонтажные коробки Розетки и выключатели Осветительная аппаратура Трансформаторы Автоматические выключатели Предохранители Ящики и боксы под автоматы Электрические счетчики Монтаж кабеля Выбор проводов Составление схемы электропроводки Монтаж скрытой проводки Штробление стен Скрытая прокладка проводки в трубах Скрытая прокладка кабеля в перегородках, полах и потолках Монтаж открытой электропроводки Прокладка кабеля сквозь стены, дверные проемы и оконные рамы Монтаж розеток, выключателей и распределительных коробок Освещение Виды светильников Основные правила освещения Монтаж освещения в квартире или ч. доме Галогенные лампы с трансформатором Монтаж уличного освещения Дизайнерские ухищрения в освещении Монтаж распределительных (ЩЭ) щитков Заземление Заземление в многоэтажном доме Система уравнивания потенциалов Электричество в частном доме Трехфазные и однофазные сети Ввод электроэнергии в частный дом Подключение к линии электропередачи Заземление в частном доме Защита от молний в частном доме Система уравнивания потенциалов Применение стабилизаторов Монтаж электрики на открытом воздухе Система «Умный дом» Ремонт электропроводки Отключение электроэнергии во всей квартире (доме) Срабатывание УЗО Приложения | Среди всех электроустановочных и электромонтажных изделий осветительная аппаратура имеет наиболее богатый ассортимент. Это происходит потому, что элементы освещения несут в себе не только сугубо технические характеристики, но и элементы дизайна. Возможности современных ламп и светильников, их конструкторское разнообразие настолько велики, что немудрено растеряться (рис. 5.66).  Например, существует целый класс светильников, предназначенных исключительно для гипсокартонных потолков. Многочисленные виды ламп имеют различную природу света и эксплуатируются в неодинаковых условиях. Чтобы разобраться, какого типа лампа должна стоять в том или ином месте и каковы условия ее подключения, необходимо вкратце изучить основные виды осветительной аппаратуры. У всех ламп есть одна общая часть: цоколь, при помощи которого они соединяются с проводами освещения. Это касается тех ламп, в которых есть цоколь с резьбой для крепления в патроне. Размеры цоколя и патрона имеют строгую классификацию. Необходимо знать, что в бытовых условиях применяют лампы с 3 видами цоколей: маленьким, средним и большим. На техническом языке это означает Е14, Е27 и Е40. Цоколь, или патрон,
Минусом таких ламп является невозможность прямого подключения к электросети. Нельзя просто накинуть 2 провода на торцы лампы и воткнуть вилку в розетку. Для ее включения используются специальные балласты. Связано это с физической природой свечения ламп. Наряду с электронными балластами используются стартеры, которые как бы поджигают лампу в момент включения (рис. 5.81).  Большинство светильников под люминесцентные лампы оборудованы встроенными механизмами свечения наподобие электронных пускорегулирующих аппаратов (ПРА) или дросселями. Маркировка люминесцентных ламп не похожа на простые обозначения ЛОН, имеющие только показатель мощности в ваттах. Для рассматриваемых ламп она следующая: — Л Б — белый свет; — ЛД — дневной свет; — ЛЕ — естественный свет; — ЛХБ — холодный свет; — ЛТБ — теплый свет. Цифры, идущие за буквенной маркировкой, обозначают: первая цифра — степень цветопередачи, вторая и третья — температуру свечения. Чем выше степень цветопередачи, тем более естественно освещение для человеческого глаза. Рассмотрим пример, относящийся к температуре свечения: лампа с маркировкой Л Б840 означает, что эта температура равна 4000 К, цвет белый, дневной. Следующие значения расшифровывают маркировку ламп: 2700 К — сверхтеплый белый, 3000 К — теплый белый, 4000 К — естественный белый или белый, более 5000 К — холодный белый (дневной). В последнее время появление на рынке компактных люминесцентных энергосберегающих ламп произвело настоящую революцию в светотехнике (рис, 5.82).  Рис. 5.82. Компактная люминесцентная энергосберегающая лампа с ПРА Были устранены главные недостатки люминесцентных ламп — их громоздкие размеры и невозможность использовать обычные нарезные патроны. ПРА были вмонтированы в ламповый цоколь, а длинная трубка свернулась в компактную спираль. Теперь разнообразие видов энергосберегающих ламп очень велико. Они различаются не только по своей мощности, но и по форме разрядных трубок (рис. 5.83).
Плюсы такой лампы очевидны: нет нужды устанавливать электронный балласт для запуска, пользуясь специальными светильниками (рис. 5.84). Экономичная люминесцентная лампа пришла на смену обычной ЛОН. Однако у нее, как и у всех люминесцентных ламп, есть недостатки. Минусов несколько: — такие лампы плохо работают при низких температурах, а при -10 °С и ниже начинают светить тускло; — долгое время запуска — от нескольких секунд до нескольких минут; — слышен низкочастотный гул от электронного балласта; — не работают вместе со светорегуляторами; — сравнительно дорогие; — не любят частого включения и выключения; — в состав лампы входят вредные ртутные соединения, поэтому она требует специальной утилизации; — если использовать в выключателе индикаторы подсветки, данная осветительная аппаратура начинает мерцать. Как бы ни старались производители, свет люминесцентных ламп пока не очень похож на естественный и режет глаза. Кроме энергосберегающих ламп с ПРА существует множество разновидностей без встроенного электронного балласта. Они имеют совершенно другие виды цоколя (рис. 5.85). Рис. 5.85. Компактная люминесцентная лампа без ПРА обычно используется в светильниках, оборудованных электронным балластомПринцип свечения дуговой ртутной лампы высокого давления (ДРЛ) — дуговой разряд в парах ртути (рис. 5.86). Такие лампы обладают высокой свето отдачей — на 1 Вт приходится 50-60 лм. Запускаются при помощи ПРА. Недостатком является спектр свече ния — их свет холоден и резок. Лампы ДРЛ чаще всего использу ются для уличного освещения в светиль никах типа «кобра» (рис. 5.87).
 Рис. 5.86. Лампа ДРЛСветодиодные лампы — этот продукт высокой технологии впервые был скон струирован в 1962 г. С той поры светодиодные лампы стали постепенно внедряться на рынок осветительной продукции (рис. 5.88).
Светодиод по принципу действия это самый обычный полупроводник, у которого часть энергии в переходе р-n сбрасывается в виде фотонов, то есть видимого света. Такие лампы имеют просто потрясающие характеристики. Они десятикратно превосходят ЛОН по всем показаниям: долговечности, светоотдаче, экономичности, прочности и т. д. (рис. 5.89).
Есть у них лишь одно «но» — это цена. Она приблизительно в 100 раз превосходит цену обычной лампы накаливания. Однако работа над этими необычными источниками света продолжается, и можно ожидать, что вскоре мы будем радоваться изобретению более дешевого, нежели его предшественники, образца ПРИМЕЧАНИЕ! Ввиду необычных физических характеристик светодиодов из них можно изготавливать настоящие композиции, например в виде звездного неба на потолке комнаты. Это безопасно и не требует больших затрат энергии. |
delo-elektrika.ru
Электрические лампы для освещения — обзор видов и их характеристики
Свет – основа жизни. Потому что благодаря ему существует фотосинтез – базовый процесс появления органики. В жизни людей свет также очень важен. Но день сменяется ночью. И чтобы эффективно преодолеть эту закономерность, была изобретена электрическая лампа. Со временем различные виды электрических ламп прочно вошли в нашу жизнь.
Первые электрические лампочки
Первые лампы освещения появились в конце девятнадцатого века. Для получения света было использовано сопротивление металла. Эти лампы накаливания, название которых связано с принципом работы, функционируют следующим образом.
В них электрический ток нагревает металл до высокой температуры. По мере увеличения температуры металл сначала приобретает темно-красный цвет, но при ее дальнейшем росте он желтеет, а затем белеет. При этом видимого света становится все больше и больше. Для получения максимально высокой температуры и наибольшего количества света лампы накаливания снабжены колбой, из которой откачан воздух.
Для применения в лампочке наиболее эффективной формой металлического проводника является спираль. Она позволяет уменьшить место, занимаемое проводником. Но чтобы достичь наиболее высокой температуры, необходимы особые свойства металла. Он должен быть максимально тугоплавким. По этой причине спирали ламп накаливания изготавливаются из вольфрама.
Несмотря на то, что уже прошло более ста лет с появления первой электрической лампочки и появились новые разновидности ламп, принцип получения света путем простого нагрева вольфрамовой спирали до сих пор востребован.
Современные лампы, работающие по принципу накаливания спирали, весьма разнообразны по своим размерам и мощности. Их главное преимущество – минимальная себестоимость, основанная на простом устройстве. При включении этих лампочек сразу же достигается максимальная освещенность пространства. Они могут работать в широком диапазоне температур. По этим причинам лампочки накаливания – основные осветительные приборы в системах аварийного освещения. Несмотря на разнообразные формы и размеры, все они устроены одинаково.

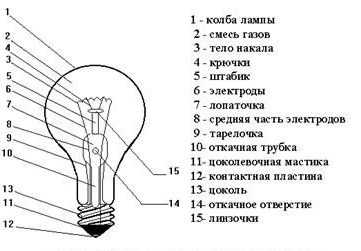

Устройство лампы накаливания
Принцип излучения света раскаленной вольфрамовой спиралью усовершенствовался, воплотившись в галогенных лампочках. Если обычная лампочка имеет ограниченный ресурс из-за испарения вольфрама, в галогенных лампочках этот недостаток устранен благодаря использованию галогенных соединений-восстановителей. Они позволили увеличить температуру спирали и, соответственно, яркость лампочки. При этом ресурс ее также вырос.
Но нагрев и связанное с этим тепло, в большом количестве излучаемое раскаленной спиралью, также увеличились. Чтобы получить больший световой поток от лампочки при меньшей температуре и расходе электрической энергии, надо изменить принцип создания света.

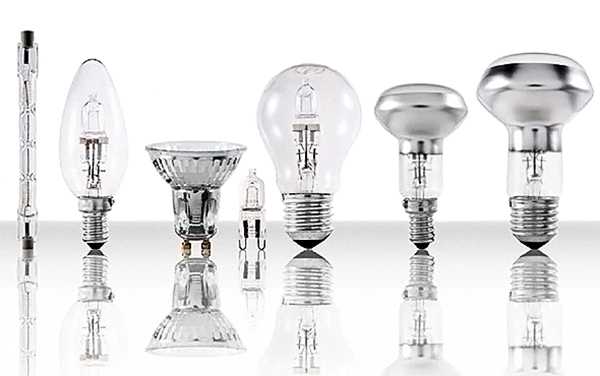

Модели галогенных лампочек
Люминесцентные лампы
Свет в виде люминесценции был открыт в конце девятнадцатого века. Тогда обнаружили, что слабый электрический ток в разреженном газе с давлением менее 100 Па вызывает его свечение. Это явление назвали тлеющим разрядом.
Причем состав света для каждого газа получается разный. У паров ртути наблюдалось совсем незначительное свечение. Такой эффект происходит потому, что наибольшую силу излучение имеет в ультрафиолетовом спектре. Энергия его велика и заметно воздействует на различные вещества. Некоторые из них от воздействия ультрафиолета излучают видимый свет. Эти вещества называются люминофорами.
Стало возможным создать новые виды осветительных ламп – люминесцентные лампочки. Их производство началось в 1938 году и существует до нашего времени. Обычные люминесцентные лампы имеют вид длинных стеклянных трубок белого цвета. Они стали частью дизайна потолков многих офисов и промышленных помещений.
Трубчатая колба изнутри покрыта белым порошком люминофора. Чтобы люминесцентная лампочка нормально функционировала, необходимо ограничить ток через нее. С этой целью используется так называемый балласт в виде дросселя или инверторный.
Люминесцентная лампа с тлеющим разрядом
Современные типы ламп чаще снабжаются инверторными балластами. Они существенно улучшают основные характеристики ламп. Вместе с мощными высоковольтными транзисторами появились новые типы ламп освещения – энергосберегающие лампочки. В них трубчатая колба изогнута в компактную конструкцию, уменьшающую максимальные размеры до минимума. Для ознакомления с тем, какие бывают энергосберегающие лампочки на рынке, предложено изображение ниже.
Модели энергосберегающих лампочек
Газоразрядные лампы
Яркость и потребляемая мощность – две важнейшие характеристики ламп освещения. Они определяют поиск технических решений, чтобы создать новые виды ламп освещения с лучшими параметрами. Принцип создания света в люминесцентной лампе требует большой поверхности люминофора для увеличения светового потока. Он достаточен для использования в бытовых и офисных помещениях. Но как мощный компактный источник света не пригоден. По этой причине была изобретена газоразрядная лампа высокого давления.
В ней тлеющий разряд возникает лишь сразу после включения. Затем давление внутри колбы возрастает одновременно с увеличением силы тока в лампе. Возникающая в газе дуга является источником мощного излучения. Это излучение используется по-разному в зависимости от состава газа. Разряд в парах ртути при высоком давлении порядка 100 кПа дает много как видимого света, так и ультрафиолетового излучения.
Но видимый свет имеет оттенок синего цвета. Люди и предметы при таком освещении неприятно выглядят. Для коррекции цветопередачи источник света – горелка из кварцевого стекла – окружается колбой с покрытием люминофором. Получается лампа, которая называется ДРЛ – дуговая ртутная люминесцентная. Эти лампы широко применялись для уличного освещения.

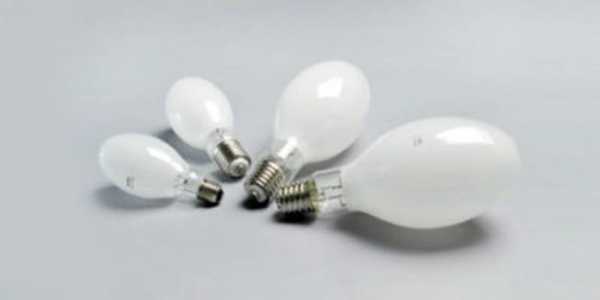

Лампы ДРЛ
Но колба с люминофором увеличивает себестоимость источника света. Преобразование ультрафиолета в видимый свет с применением люминофора имеет тенденции к ухудшению со временем. От осыпавшегося люминофора мутнеет кварцевое стекло. Цветопередача даже с люминофором оставляет желать лучшего. В силу перечисленных причин ДРЛ были вытеснены в уличном освещении натриевыми лампами. Они устроены функционально точно так же. Но вместо паров ртути используются пары натрия.
Колба прозрачна, а горелка изготовлена из специальных материалов, более тугоплавких, чем кварцевое стекло. Свет охватывает желтые цвета спектра, которые лучше всего воспринимает человеческое зрение. Поэтому натриевые лампы выглядят ярче, чем ДРЛ такой же мощности.
Их широко применяют как наиболее современные и выносливые источники света не только для уличного освещения, но и в сельском хозяйстве для теплиц и помещений птицеводческого и животноводческого комплексов. Но главным ограничителем применения натриевых ламп является их неправильная цветопередача из-за узкого спектра излучения.

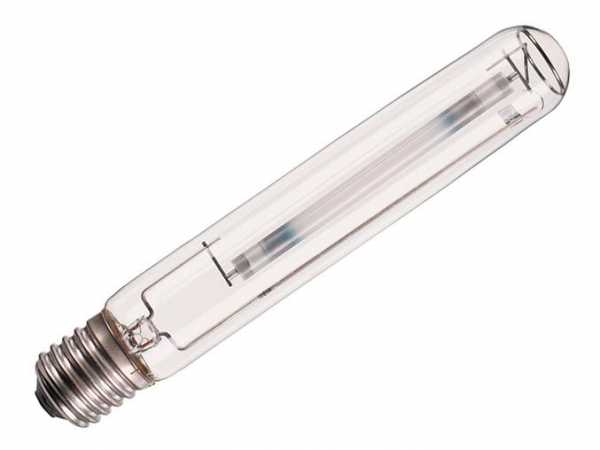

Натриевая лампа высокого давления
Среди газоразрядных ламп наиболее правильная цветопередача у ртутных ламп сверхвысокого давления и ксеноновых ламп. Лампа ДРШ – дуговая ртутная шаровая – это горелка специальной формы из кварцевого стекла. Форма в виде шара придает колбе наибольшую прочность. Это необходимо из-за давления внутри колбы, которое может быть больше 1 МПа. Из-за большого давления и температуры пары ртути излучают более широкий спектр. Но при этом лампа взрывоопасна, а в ее спектре много ультрафиолета.
Лампа ДРШ
Существенным недостатком ДРЛ, ДРШ и натриевых ламп высокого давления является использование металла для получения паров. По этой причине лампы долго запускаются, а после погасания не могут сразу зажечься из-за большого давления в колбе. Чтобы лампу зажечь, необходим балласт специальной конструкции.
Из газоразрядных ламп, получивших распространение в связи с развитием полупроводниковых приборов, выделяются ксеноновые лампы как источники, наиболее близкие к естественному свету. Они применяются в фотовспышках, автомобильных фарах, проекторах кинотеатров и мощных осветителях. Среди них также есть модели высокого и сверхвысокого давления. Это самые мощные современные источники качественного света.

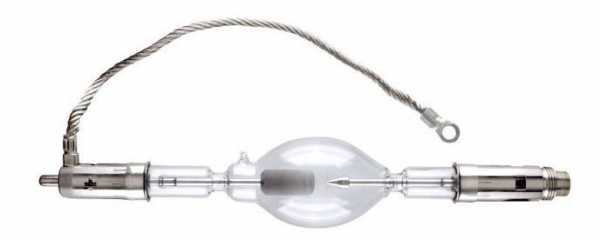

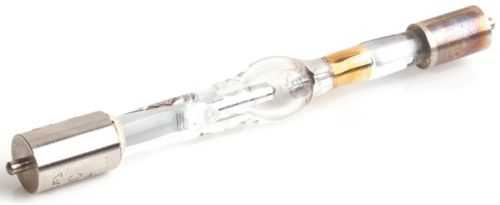

Мощная ксеноновая лампа сверхвысокого давления
Автомобильные ксеноновые лампы
Настоящая революция на рынке светотехники произошла после появления синих и ультрафиолетовых светодиодов. Стало возможным использовать светодиодное освещение и изготавливать лампочки для этих целей. На сегодняшний день они являются наиболее эффективными источниками света для бытовых светильников. Их конструкция основана на использовании отдельных светящихся кристаллов. Причем сам кристалл излучает синий спектр, в том числе ультрафиолет. А видимый белый свет с тем или иным оттенком создает люминофор. Точно так же, как и в люминесцентной лампе.
Светодиодные лампочки
Светодиод всегда излучает свет в одну сторону. Эта особенность определяется его расположением на подложке. Направленность света в светодиодных лампочках зависит от геометрии расположения излучателей света. С учетом этого надо выбирать лампочку для светильника или люстры. Более новыми конструктивными разновидностями являются филаментные лампочки. Они имитируют лампочки накаливания и создают свет, наиболее равномерно направленный во все стороны.
В них применены микросхемы в виде нитей. Нить на самом деле – это узкая сапфировая лента-подложка. На ней сформированы кристаллы и резисторы по аналогии со светодиодной лентой. Эти лампочки идеально подходят для различных светильников с дизайном, адаптированным под лампочки накаливания. Питает светодиодную лампочку электронный балласт, аналогичный тому, который применен в энергосберегающей лампочке.

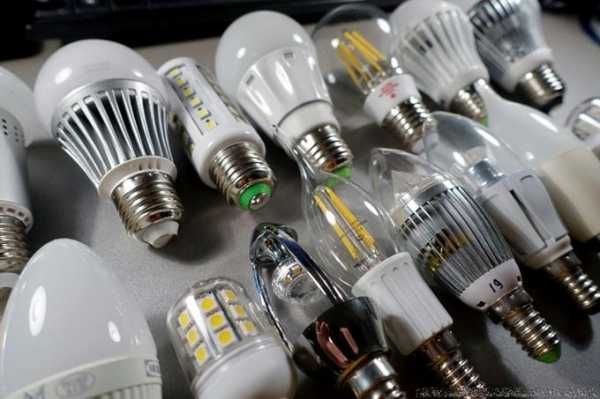

Модели светодиодных ламп
Чтобы сравнить разные виды лампочек по основным характеристикам, далее приведены таблица и иллюстрация. Они наглядно показывают преимущества светодиодных ламп. Несмотря на более высокую цену, эти источники света окупаются сполна.

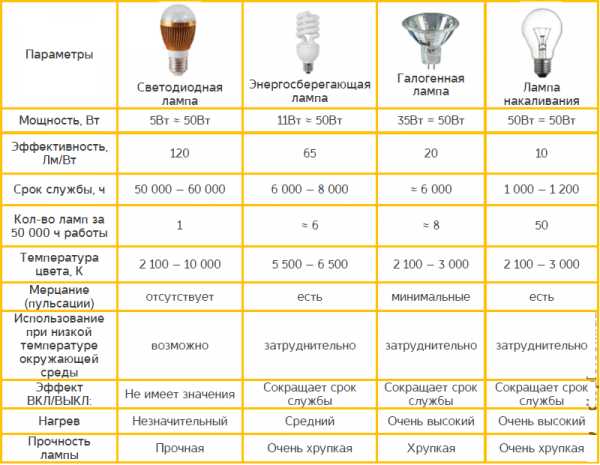

Таблица основных характеристик различных видов ламп
Самые распространенные типы источников света
lampagid.ru
Виды ламп — какими бывают электрические лампы, и где применяются.
Тема: основные разновидности электрических ламп, области их применение.
В этой статье хочу Вам предложить перечень электрических ламп, которые нашли широкое своё применение в различных сферах человеческой деятельности. Ведь в наше время разновидностей лампочек много, и далеко не каждому известно, на какие основные виды они делятся и в каких случаях лучше использовать конкретный тип лампы. Посему ниже будет дан список видов ламп, и краткое описание сферы их применения, что позволит в общих чертах Вам разобраться с данной осветительной темой. Более подробно каждый вид электрических ламп будет разобран в специальных статьях, а это лишь общее, вводное ознакомление с этой темой. Итак.
Лампа накаливания. Это классический вариант электрической лампы. Применяется она практически везде, как в быту, так на различных специализированных объектах. Этот вид лампы делится на два подвида. К одному относится обычные лампы накаливания, которые ещё называют лампами Ильича, а ко второму виду относятся галогеновые лампочки. Основной принцип действия у ламп накаливания заключается в нагревании нити накала, которая при определённой температуре начинает выдавать светло-жёлтый свет. Она проста в изготовлении, у неё низкая цена, поэтому и имеет широкое применение и большую популярность среди обычного населения.
Галогеновые лампы (галогенки). Их отличие от обычных ламп накаливания заключается лишь в том, что они внутри своей стеклянной колбы содержат специальные галогеновые газы, позволяющие пропускать через нить накала большую силу тока, что позволяет получать более яркий белый свет и длительный срок службы. Этот вид ламп (галогеновые) широко используются в автомобильных фарах, рампах, прожекторах, при -видео и -фото съемке, при сушке и экспонировании материалов. Галогенки с малой температурой своего тела являются источниками инфракрасного излучения, что позволяет их использовать как нагревательный элемент.
Светодиодные лампы. Этот вид ламп является наиболее перспективным в своём развитии. Они уже сейчас имеют высокие технические характеристики при незначительных своих недостатках, которые со временем должны вовсе исчезнуть. Их применяют как местный источник искусственного освещения. Поскольку они имеют ограничения по своей мощности, то для более объёмных площадей освещения они пока малопригодны, хотя некоторые их разновидности все же ставят на уличное освещение. Главным их недостатком является высокая цена, но она вполне оправдана и компенсируется очень высоким сроком службы данного вида ламп.
Люминесцентная лампа. Данный виды ламп относятся к типу газоразрядных. В обычном, классическом варианте эти лампы представляют собой следующее — длинная стеклянная колба имеет по бокам нити накала с двумя контактными выводами, сама же колба заполнена парами ртути, внутренняя поверхность колбы покрыта специальным напылением из люминофора. К лампе подключаются дроссель и стартёр. После включения светится светом, близким к дневному. Используется она обычно как местное и общее освещение на производственных объектах, реже в быту (поскольку имеет свои недостатки — мерцание и шум от ПРА).
Энергосберегающая экономная лампа. Это компактная, усовершенствованная люминесцентная лампа, которая уменьшена в своих объёмах до размера обычной лампы. Она имеет повышенную светоотдачу, благодаря чему светит в 5 раз ярче лампочки накаливания. Также имеет несколько цветовых оттенков. На данным момент этот вид ламп считается более приемлемый в своём использовании чем старые лампочки, хотя имеют и свои значимые недостатки (содержание вредных веществ, которые при повреждении стеклянной колбы высвобождаются наружу). Используются в основном как местное освещение, реже как общее. Рассчитаны на работу в благоприятных комнатных условиях.
Ртутная газоразрядная лампа. Эти виды ламп имеют несколько вариантов исполнения, но основным общим моментом является то, что они работают именно за счёт паров ртути и при условии прохождения электрического разряда в газе. Широко известный и применяемый вид такой лампы — это ДРЛ (дуговая ртутная лампа), которая обычно используется для освещение открытых территорий, сельскохозяйственных, производственных, складских объектов и помещений. Имеет хорошую светоотдачу. В зависимости от рабочего давления внутри горелки и добавления в неё различных газов этот вид ламп может иметь некоторые разновидности со своими особенностями.
Неоновая лампа. Данные виды ламп в большей степени служат в роли декоративного освещения. Думаю, Вы не раз видели красивые, светящиеся разными цветами вывески, различные светящиеся надписи, мигающие световые фигуры и так далее. Это всё работа неоновых ламп. Они специфичны тем, что в зависимости от закаченного газа внутрь стеклянной трубки или иной формы могут излучать разноцветное свечение. Принцип действия основан на газовом разряде, который и испускает свет различных цветов небольшой интенсивности. Неонки могут иметь вид и обычных лампочек, которые широко используются для индикации. Они долговечны, потребляют мало электроэнергии.
Ксеноновая дуговая лампа. Этот вид электрических ламп относится к типу дуговых. Их работа основана на мощном излучении яркого света, который образуется в результате прохождения электрического разряда внутри определённой среды. Ксеноновая дуговая лампа имеет два вольфрамовых электрода, помещённые в специальную стеклянную колбу, внутрь которой закачен газ ксенон. После подачи напряжения на эти электроды возникает между ними разряди и дуга. Она то и излучает свет. Поскольку эти виды ламп имеют хорошую цветопередачу, то обычно они используются в проекторах и в сценическом освещении, различных оптических приборах, в автомобильных фарах и тому подобное.
Натриевая газоразрядная лампа. Разновидность ламп, принцип которых основан на излучении светового потока за счёт прохождения электрического разряда в парах натрия. Лампы выдают монохромный яркий жёлто-оранжевый свет. По причине особенностей своего спектра и немалого мерцания как правило используются для уличного, архитектурного, утилитарного и декоративного освещения. Для освещения производственных площадей (внутреннего) применяются только в случае когда нет особых требований к высокому цветопередающему значению индекса источника искусственного света.
Каждый вариант электрической лампы имеет свои особенности, достоинства и недостатки, и при непосредственном выборе следует учитывать те условия и места применения, в которых будет использоваться источник света. Именно от правильности выбора зависит качество освещения вашего объекта!
electrohobby.ru
Виды ламп освещения и их характеристики
На сегодняшний день используются разные виды ламп освещения, которые отличаются природой света, основными техническими характеристиками, а также могут эксплуатироваться в различных условиях.
Только правильный выбор источника света позволяет получить оптимальное по эффективности освещение с минимальными затратами на оплату электроэнергии. Виды и типы ламп освещения рассмотрим в статье.
Краткий обзор разновидностей ламп освещения
Какие бывают лампы для освещения? В зависимости от условий предполагаемой эксплуатации, необходимо подобрать наиболее подходящий источник света.

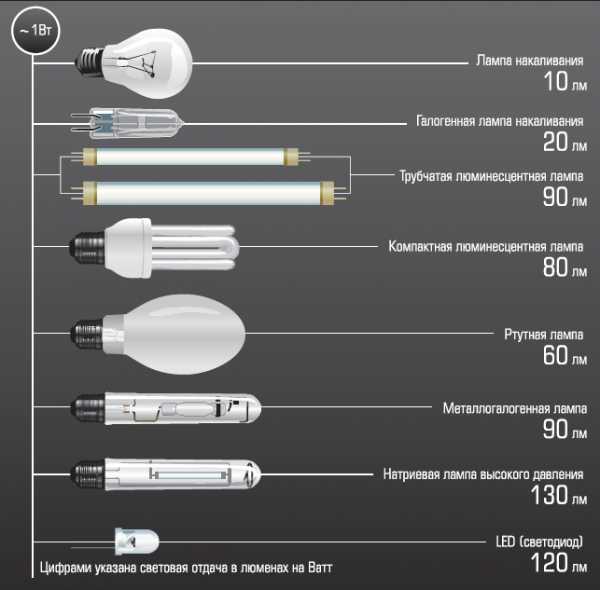

Одной из наиболее важных характеристик осветительного прибора является мощность лампы, указываемая производителем на цокольной части или колбе источника света. Именно от этих показателей, исчисляемых в люменах, напрямую зависит уровень светового потока.
Немаловажное значение при выборе лампы имеет также такой параметр, как светоотдача, определяющая количество люмен света, приходящегося на каждый 1Вт мощности:- в лампах с нитями накаливания – 7,0-17 лм/Bт;
- в криптоновых лампах – 8,0-19 лм/Bт;
- в галогенных источниках света – 14-30 лм/Bт;
- в ртутных лампах – 40-60 лм/Bт;
- в люминесцентных источниках света – 40-90 лм/Bт;
- в компактных люминесцентных осветительных приборах – 40-90 лм/Bт;
- в натриевых лампах – 90-150 лм/Bт.
Обыкновенные лампы накаливания являются самым первым или старейшим источником эклектического освещения. Несмотря на общий принцип работы с лампами накаливания, наиболее современные галогенные лампочки отличаются наличием газового состава внутри баллона, а в любых люминесцентных источниках света функционирование основано на воздействии электрического тока на ртутные пары.
Однако настоящим прорывом в области световой техники стало появление очень компактных энергосберегающих осветительных приборов, различающихся не только мощностью, но и формой разрядных трубок.
Принципом действия светодиодных ламп является наличие самого обычного полупроводника, а при прохождении определенного количества тока образуется излучение или свет.
Лампы накаливания
Такой вариант искусственного освещения характеризуется образованием света от тела накала, которое нагревается до высоких температурных показателей под воздействием электрического тока.
Конструкция может быть очень разнообразной, что напрямую зависит от назначения или условий эксплуатации, но обязательными элементами всегда являются стеклянная колба или баллон, тело накала, крючковые держатели, ножка, токовые вводы и предохранитель, а также стандартный корпус, изолятор и контакты донышка в цокольной части.
Преимущества таких ламп представлены:
- высоким цвет-передающим индексом;
- доступной стоимостью;
- небольшими размерами;
- отсутствием необходимости применять пускорегулирующие устройства;
- мгновенным зажиганием;
- низкой чувствительностью к перебоям в напряжении;
- отсутствием токсичного воздействия на окружающих.
Тем не менее, снижение популярности обусловлено и некоторыми недостатками, в качестве которых можно рассматривать низкую светоотдачу и непродолжительный эксплуатационный срок.
Люминесцентные
Широкое распространение люминесцентных ламп вполне обосновано. Такие источники света отличаются спектром, диаметром и формой колбы, мощностью, физическими характеристиками цоколя и их количеством, необходимостью использовать стартер или возможностью подключения без применения пусковой аппаратуры.
Принцип работы, а также особенности эксплуатации люминесцентных светильников однотипны для всего класса этих ламп. Под воздействием электрического разряда в ртутных парах образуется ультрафиолетовое излучение, которое поглощается люминофором и формирует световое излучение.
Варианты люминесцентных ламп
К недостаткам таких осветительных приборов можно отнести токсичность наполнителя колбы и, как следствие, необходимость правильной утилизации вышедших из строя ламп. Также следует учитывать отсутствие плавного включения и невозможность осуществлять регулировку яркости освещения.
Блок 1
Галогенные
Такие осветительные устройства представлены двумя видам.
В первом случае работоспособность лампочки обеспечивается высоким напряжением сети в 220В без применения трансформатора.
Второй вариант представлен приборами, работающими в условиях использования понижающих трансформаторов.
Галогенные источники света очень востребованы в качестве дополнительной подсветки и при необходимости обеспечить полную безопасность, поэтому часто применяются в помещениях с повышенной влажностью.
Основным отличием от стандартной лампы накаливания является наличие газового состава с бромом или йодом в баллоне, что позволяет эффективно повышать температурные показатели накаливающей нити и одновременно уменьшать уровень испарения вольфрама.
Светодиодные светильники
Источники освещения светодиодного типа стали известны отечественным потребителям относительно недавно. Область эксплуатации lеd-светильников очень широкая, благодаря следующим неоспоримым преимуществам:
- высокая экологичность и отсутствие выделения углекислого газа или ртутных паров;
- экономия энергопотребления до 60-70% по сравнению с другими источниками света;
- долговечность и отсутствие необходимости регулярно осуществлять обслуживание;
- получение равномерного освещения;
- отсутствие эффектов, представленных цветовыми пятнами, полосами и пульсацией.
Особой популярностью пользуются консольные модели, которые отличаются высоким уровнем мощности и равномерным освещением значительного по площади пространства.
Все внутренние части обеспечены надежно защитой, представленной металлическим и поликарбонатным противоударным корпусом.
Виды цоколей ламп освещения
Вне зависимости от природы света, любые виды ламп имеют общий конструктивный элемент – цокольную часть. В быту используются источники освещения с маленьким (Е14), средним (Е27) и большим (Е40) цоколем, а также люминесцентные и галогеновые лампы с штырьковым или G-цоколем.
Какие виды ламп используют для искусственного освещения?
По своему основному назначению всё искусственное освещение подразделяется на несколько видов:
- рабочее освещение;
- аварийное освещение;
- специальное освещение.
- общее освещение;
- локальное освещение;
- акцентное освещение;
- комбинированное освещение.
По направлению светового потока искусственное освещение может быть прямым и непрямым, а также смешанным и рассеянным. В жилых помещениях целесообразно использовать стандартные осветительные приборы, оснащаемые лампами накаливания или энергосберегающими лампами с повышенным коэффициентом преобразования энергии в свет.
Любые галогенные лампы очень чувствительны к перепадам напряжения и в домашних условиях часто выходят из строя, а для подключения люминесцентных ламп требуется применять пусковое устройство.
Категорически не рекомендуется использовать в жилых помещениях неоновые, ксеноновые и дуговые лампы, которые отличаются высоким давлением в колбе, ограниченным сроком эксплуатации, высокими пусковыми и рабочими токами, а также сильным разогревом и пожароопасностью.
Заключение
При выборе источника освещения нужно ориентироваться в первую очередь на характер и условия эксплуатации, а также площадь помещения.
Наиболее распространенные в нашей стране лампы накаливания с тепловым излучением очень удобны и совершенно нетребовательны в эксплуатации, но именно люминесцентные лампы принято использовать в помещениях, где необходимо создать наиболее благоприятные осветительные условия.
Блок 2
Видео на тему
proprovoda.ru
Люминисцентные лампы
Миллиард флуоресцентных (люминесцентных) ламп в год — таков объем мирового промышленного производства этих источников света. Другое название люминесцентной лампы — газоразрядная ртутная лампа низкого давления, или лампа дневного света (ЛДС). «Дневной» ее назвали потому, что первые ЛДС создавались со значением цветовой температуры, близкой к 5000 °К, но потом гамма ламп расширилась, а название осталось… Мы уже давно сроднились с ЛДС и не воспринимаем их как какую-то диковинку. И, тем не менее, для большинства читателей этой книги «дневной свет» таит еще много загадок. Постараемся раскрыть хотя бы некоторые из них.

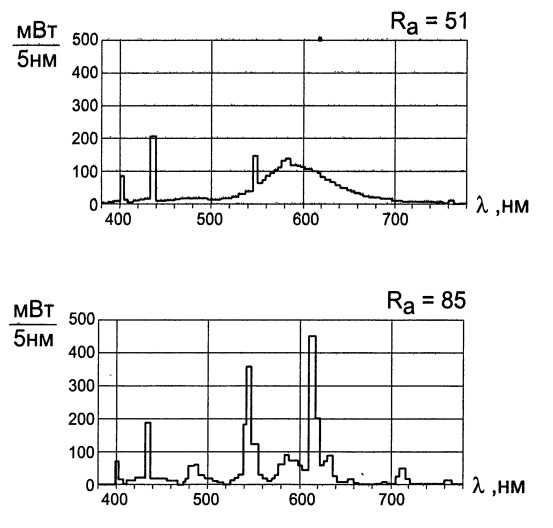

Классический вид люминесцентной лампы представлен на рисунке. Это — длинная трубка, на концах которой имеется по два электрода. К электродам внутри трубки подключены вольфрамовые спирали, а трубка заполнена инертным газом с небольшой примесью ртути (примерно 30…40 мг) или амальгамы ртути (в новых образцах). Стенки трубки с внутренней стороны покрыты люминофором, преобразующим УФ-излучение газового разряда в световое излучение. Чтобы создать определенную цветовую температуру излучения лампы, люминофоры составляют из трех и даже из пяти разных типов, излучающих на разных частотах. Лампы на основе комбинированных люминофоров называются «трехполосными» и «пятиполосными». Различия индексов цветопередачи всегда связаны с разной спектральной формой излучения ЛДС, и это видно на рисунке.
Графики, показанные на рисунке, можно найти в технической документации производителя. На упаковочных коробках их обычно не приводят, ограничиваясь значением цветовой температуры.

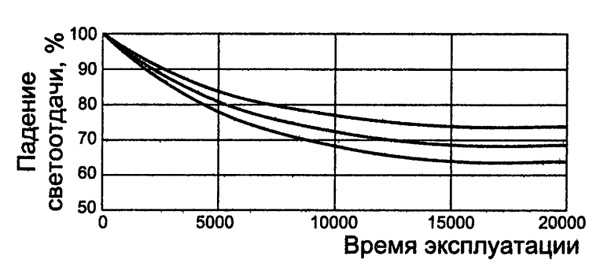

Люминесцентные лампы очень часто (обычно — в рекламных проспектах) называют энергосберегающими. Оценим их с точки зрения сбережения энергетических ресурсов. Световая отдача современных ЛДС находится в диапазоне 40… 100 лм/Вт, а средний срок службы не превышает 8000… 15 000 часов. Встречаются, правда, экземпляры со сроком службы до 40 000 часов, но это пока редкость. Основных видов отказа ЛДС — два: разгерметизация колбы и потеря работоспособности вольфрамовой нити (обрыв или снижение эмиссии). В процессе эксплуатации люминофор постепенно теряет способность к излучению и светоотдача ламы падает. График, отражающий типичное поведение ЛДС в процессе эксплуатации, показан на рисунке. Хорошо видно, что уже через 5000 часов наработки лампа теряет 20 % световой отдачи, а заканчивает свою работу уже с 70-процентной светоотдачей. Срок службы лампы можно значительно продлить, если внимательно относиться к режимам ее пуска, но об этом мы будем говорить подробно чуть позже.
Падение светоотдачи лампы может наблюдаться и в связи с изменением температуры окружающей среды. Обычно ЛДС рассчитываются для работы в среде с окружающей температурой 15…25 °С, при снижении температуры светоотдача резко падает, при повышении — также падает, но не столь резко. При температурах ниже 5 °С зажигание стандартной ЛДС вообще не гарантируется, и здесь применяют специальные конструкции с двойными колбами.
Иногда по прошествии нескольких сот часов работы ЛДС у ее электродов на колбе можно обнаружить потемнение, вызванное распылением катодов. Это — признак некачественной лампы, которая вскоре выйдет из строя.
Цветопередача ЛДС лежит в пределах от 50 до 95, что, конечно, определяется типом используемого люминофора.
На рынке светотехнического оборудования можно встретить несколько конструктивных типов ЛДС, имеющих диаметр трубки 38 (Т12), 26 (Т8), 16 (Т5) и 12 (Т4) мм. Индекс «Т» относится к международной системе классификации ЛДС. Трубка Т12 в настоящее время устарела, вместо нее активно используют трубку Т8 как менее габаритную и более дешевую.
Значительным недостатком классических люминесцентных ламп-трубок, ограничивающим их использование в быту, можно считать большие габариты и неудобную конструкцию. Действительно, для ЛДС нужны длинные светильники, которые затруднительно «вписывать» в домашний дизайн, а зачастую и просто физически не разместить в помещении. Представьте, что вам предстоит задача заменить лампу накаливания мощностью 100 Вт на ЛДС с аналогичным световым потоком: вы выберете трубку длиной около полуметра…
altenergy.org.ua
