Как самостоятельно выполнить заземление в частном доме: схема и советы

Современный дачный участок трудно представить без минимальных удобств, к числу которых относятся и электрификация. Для полноценного функционирования сети одного подключения мало. Для безопасности важно правильно заземлить ток. Эта процедура для дачи не отличается от заземления в частном доме. Сделать её несложно и своими руками.

Требования и технология заземления

Заземление в частном доме срабатывает в исключительных случаях, когда авария в сети обрывает нулевую фазу. Без заземляющего контура ток идёт на корпус бытовой техники и других подключённых приборов. В результате они выходят из строя или даже возгораются, а прикосновение к ним становится смертельно опасным. Риску подвергаются не только сами подключённые к сети устройства, а и расположенные рядом металлические коммуникации: трубы отопления, водопровод и т.п. Заземление отводит и «гасит» электричество в земле.

Внимание! К аварийным ситуациям относят скачки напряжения в сети при сбое на местной или распределяющей подстанции, при попадании молнии и пр.

Помимо этого заземление помогает в следующем:

  • Делает безопасным функционирование техники в условиях высокой влажности. Например, стиральных машин, водонагревателей в ванной комнате.
  • Снижает интенсивность высокочастотных помех магнитного поля, которые генерирует бытовая техника.
  • Сокращает шумовые помехи.

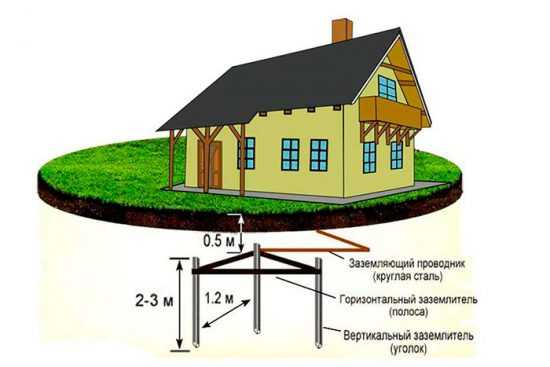

Схема: заземление в дачном доме

Заземление делят на две категории:

  1. Защитное. Подключенную к сети технику соединяют с грунтом, чтобы её оградить от утечки тока. Кроме бытовых приборов из ванной также советуют заземлять электроплиту и персональный компьютер.
  2. Рабочее. Защищает не от утечки электричества, а от разрушения изоляции при скачке напряжения. Это как раз и бывает при попадании в здание молнии.

В идеале напряжение нужно снимать со всех металлических приспособлений в доме (труб, ванной, открытой арматуры ж/б плит и пр.), а также с розеток. Современная техника может выпускаться с вилкой, которая имеет 3 жилы. Одна из них рассчитана на заземление. Установка подходящих розеток частично автоматизирует решение проблемы.

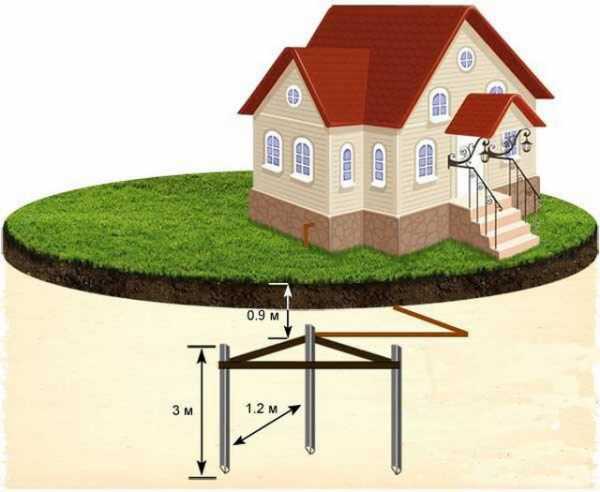

Простейшая схема подключения заземления

Наиболее популярная система заземления в частном доме или даче состоит из 3-х глубоко вкопанных в землю электродов и сварной конструкции из металла, которая при надобности отводит электричество. Такое количество электродов наделяет контур достаточной площадью, чтобы надёжно защитить дом среднего размера. Требования к схеме:

  • сварной каркас для дома выполняется из оцинкованной или лужёной меди;
  • высота электродов — в пределах 2-3 м;
  • электроды углубляют перпендикулярно земной поверхности;
  • между собой точки углубления должны образовать равнобедренный треугольник и соединяются теми же металлическими полосами, что используются в сварной конструкции;
  • интервал между электродами должен быть не менее 1,2 м, но слишком далеко размещать их нельзя — эффективность резко снизится.

Совет. Выбирая шаг между электродами, лучше всего остановиться на минимально допустимом — 1,2 м. Полученная площадь удобна для выполнения работ и считается наиболее эффективной.

Песчаный грунт уступает в проводимости тока другим типам почвы. В этом случае в скважины под каждый электрод следует залить раствор соли. Правда, такой приём несколько уменьшит мощность системы заземления. Причина в том, что металл будет интенсивнее подвергаться коррозии.

Как сделать заземление в загородном жилье

Для монтажа заземления в частном доме вам потребуются:

  • пластина из металла 40х4 мм;
  • уголок 50х50 мм длиною в 2-3 м.

Порядок работ:

  1. Сделайте расчёты, составьте чертёж, разметьте участок.

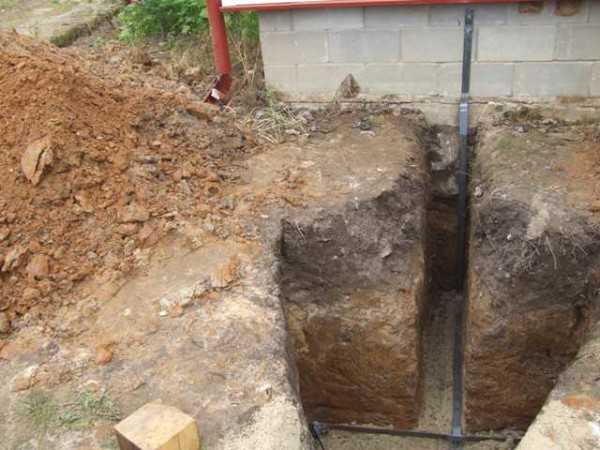

  2. Выкопайте траншею согласно разметке. Глубина — 50-70 см.
  3. По углам вкопайте металлический уголок на глубину, согласно технологии. Он и будет выполнять функции электродов. Оставьте верхушки над поверхностью. Между собой их следует соединить с помощью сварки полосой, которую затем надо проложить по траншее.
  4. Притяните электроды к дому стальным проводом.
  5. В точке распределения сети заземления по дому соедините металл болтами с обмоткой из медного провода. Распределите кабель по инженерной электрической сети.
  6. Засыпьте траншею землёй.

Разобраться в тонкостях процесса поможет видео. Перед запуском заземления проверьте надёжность при помощи омметра. Для загородного строения сопротивление должно быть не выше 30 Ом при напряжении 220в. В идеале прибор покажет 0. На деле такого вряд ли получится добиться, поэтому есть допустимые колебания показаний.

Совет. Если омметра у вас нет, проверьте работоспособность вашей сборки с помощью обычной лампочки 100 Вт. Соедините с фазой один из контактов. Второй присоедините к контуру. Тусклый свет лампы засвидетельствует слабое сопротивление в заземлении. Хорошая яркость говорит о том, что монтаж сделан правильно.

Никогда не используйте в качестве заземления трубы отопления или водопровода. Это рискованно! Помните, что работа с током сопряжена с особой опасностью. Чётко придерживайтесь технологии, техники безопасности и здравого смысла. В этом случае вы сможете смонтировать полноценную и работоспособную систему заземления в частном доме.

Как сделать заземление правильно: видео

dachadizain.ru

Как сделать заземление в частном доме самому? +видео уроки



Наверное, каждый человек слышал или даже знает, что такое заземления. Если вы живете в квартире, у вас оно вряд ли подведено, но никто особо на это внимание не обращает, поскольку все бытовые приборы рассчитано на нормальное функционирование и с двумя фазами тока.

А вот жителям частного сектора или владельцам дачных участков с домом заземление просто необходимо, так как при проведении электрического тока к участку вам просто не зарегистрируют лицевой счет и, соответственно, электричество вы не получите.

В основном заземление служит для отведения от человека опасного потенциала. Он может появиться, когда прибор неисправен и возникает пробой электричества на корпус. Поэтому источником опасности может быть любой электрический прибор в вашем доме или квартире.

Сейчас вы узнаете, как самому можно сделать заземление в частном доме.

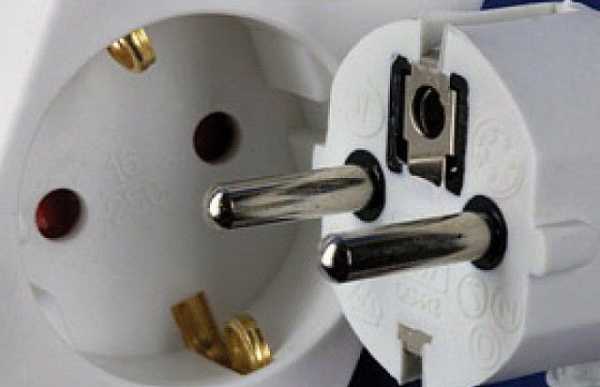

Для него в современных розетках (не времен Советского Союза) существует еще один контакт, к которому и подсоединяется заземление дома. Когда прибор подключается к розетке, его корпус напрямую подсоединяется к заземлению и при пробое на корпус, опасный электрический заряд уходит в землю, не нанося вред человеку.

Основное условие для хорошего заземления – это более плотный контакт с грунтом. Для этого закапываете в землю стержень из металла, чтобы он соответствовал нужным нормативам. Конструкцию из таких стержней еще называют «Контуром» (ниже рассмотрим подробнее).

Провод от контура вы должны присоединить к колодке с клеммами.


В чем польза и вред бананов

Как вести себя если вас окружают хамы

В какой позе лучше спать



Теперь планируете разводку в доме – рисуете визуальную схему на листке, где помечаете места расположения розеток, выключателей и электрических соединительных коробок. Для соединения используйте кабель, который состоит из трех проводов.

Это были общие указания.

Как самому можно сделать заземление в частном доме?

Начнем с самого главного – с контура.

Это три уголка из металла и треугольным равносторонним основанием длиной два метра каждый.

Приготовление заготовки тщательно провариваете между своими кончиками так, чтобы получилась форма в виде пирамиды.

Вся собранная конструкция должна быть закопана в грунт на глубину семьдесят сантиметров. Таким образом, основание пирамиды будет находиться на глубине двести семьдесят сантиметров.

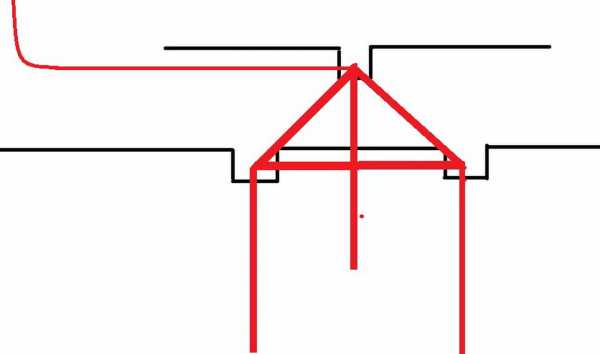

Более наглядный пример, как все должно выглядеть, показано на рисунке ниже.


Привычки которые сделают вас счастливым

9 самых жутких пыток древнего мира

Для чего крошечный карман на джинсах?



К контуру прикрепляете токопроводящую шину размерами сорок на три миллиметра и протягиваете ее к щитку в доме.

Используйте только металлическую пластину, провод использовать нельзя, потому что он со временем сгниет под землей и нарушится сам процесс заземления. К пластине привариваете болт, затем уже прикручиваете провод сечением десять квадратных миллиметров, используя гайку и шайбу. Сам же провод проводите к щитку и присоединяете его к клеммной колодке, к ней же присоединены все заземляющие провода в доме.

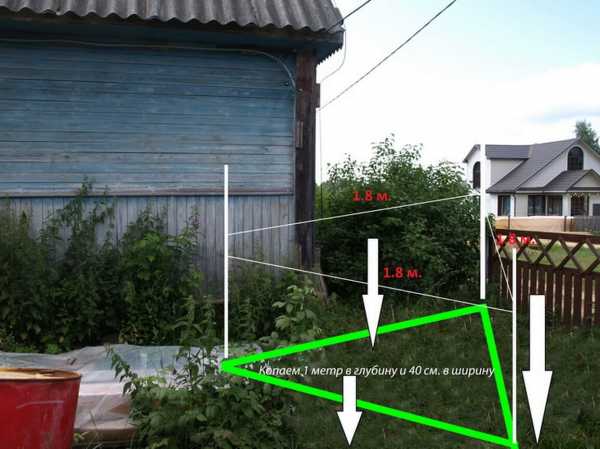

Как сделать заземление в частном доме – роете яму

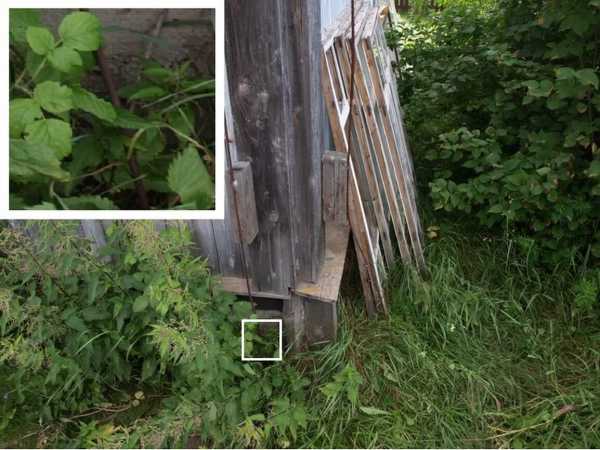

Для начала выбираете место, где будете копать. Правильно подобрать место очень важно. Над местом, где будет располагаться заземление, никогда не должны проходить люди или животные. Это потому, что если ток пойдет в землю, в том месте образуется электрический потенциал и, если кто-то будет проходить через это место, то его может поразить током.

Как вариант можете сделать заземление в частном доме, как можно ближе к забору, где меньше всего ходят. Также можете место закапывания оградить, взяв за основу правила ландшафтного дизайна (это могут быть горка камней, садовый дизайн или все что вам подскажет ваша фантазия).

Теперь вы знаете, как сделать в частном доме заземление самому.

Как ни в коем случае не стоит делать в частном доме?

  • Ни в коем случае нельзя заземлять электроприборы на любые виды трубопроводов.
  • Широко используемый радиолюбителями вариант с использованием водяной трубы, тоже нельзя сделать полноценным заземлением в частном доме. При этом любой отрезок водяной трубы из пластика, которая проходит в доме и участвует в водообращении, может сильно увеличить поражающую силу тока при пробое.
  • Ни в коем случае нельзя, чтобы наружу в частном доме выводились провода заземления и подключались к неподготовленной шине контактной площадки (как показано на рисунке выше). Тут вся суть в том, что каждый металл обладает своим электрохимическим потенциалом. А поскольку влажность в доме и на улице разная, то при намокании снаружи (дождь, снег и так далее) создается гальванический пар, что заставляет провод ржаветь. Так как процесс происходит внутри, под оболочкой проводника заземления, то он незаметен внешне. Таким образом вы можете думать, что защищены, а на самом деле нет.
  • Ни в коем случае не применяйте последовательное соединение электроприборов между собой и с заземлением. Число подключенных приборов должно быть не больше, чем есть клемм для крепления на колодке, то есть каждому прибору следует отвести свою клемму. На рисунке ниже все наглядно показано.

Кроме всего вышесказанного добавим, что существуют также методы измерения заземления чтобы знать, надежно оно вас защити в итоге или нет. Сейчас мы вам расскажем, как это сделать.

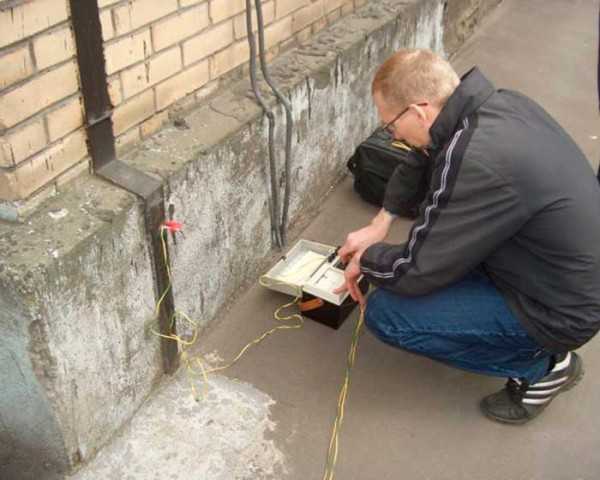

Измерение заземления

Итак, для начала вам нужно сделать контур (не беспокойтесь, наматывать километры проводов не придется, выше все подробно описано).

Теперь измеряете цифру сопротивления, с которой ток растекается в почве и цифру сопротивления связи металла. Для этого можно использовать как современные цифровые приборы, так и старые, еще выпущенные в Советском Союзе (например, ПКП-3).

Однако помните, использовать обычный бытовой тестер не получится, поскольку для получения реальных данных нужно шестьсот вольт напряжения, потому что земля является нелинейным проводником.

Поэтому достаньте где-то измеритель электрики или же может у вас где-то завалялся такой прибор как меггер. У него нет деталей, соответственно для своей работы он не требует электричества.

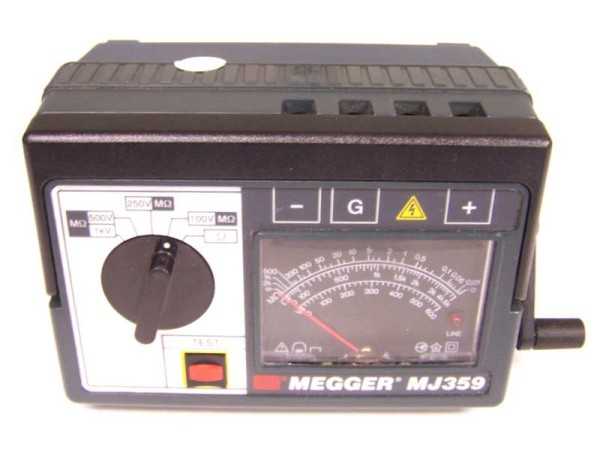

Смотрите ниже на рисунке схему измерения меггером и делаете так же.

Некоторые уточнения.

Два электрода справа должны стоять друг от друга на расстоянии пятнадцать сантиметров.

Сами электроды не забудьте оголить перед тем как воткнуть в землю.

Видео уроки

uchieto.ru

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

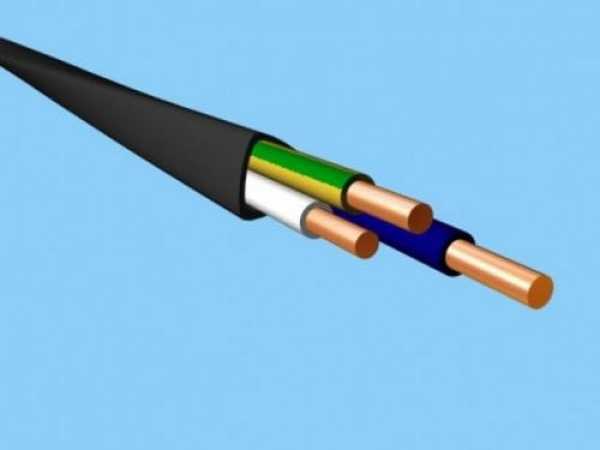

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

Выглядеть конструкция должна так, как показано выше на фото:

  1. Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
  2. Сверлим буром отверстие, нужной нам ширины и глубины;
  3. Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

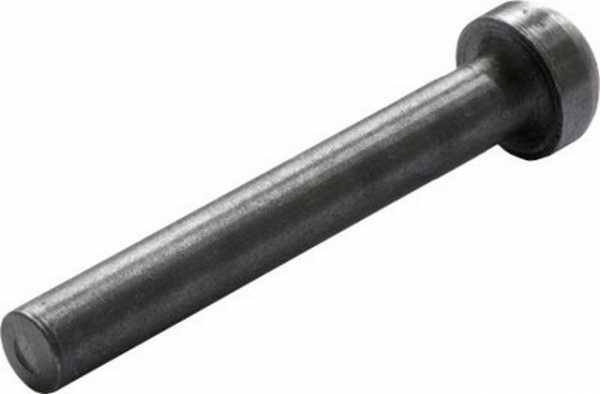

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

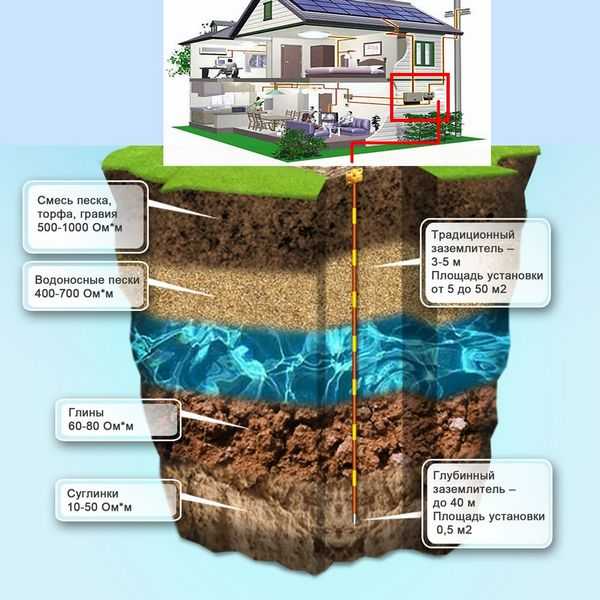

Существует два типа таких работ:

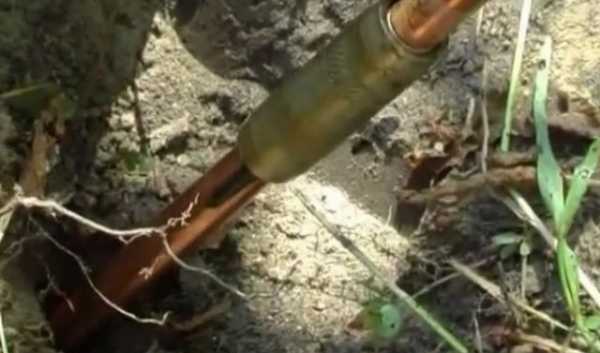

  • Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
  • Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

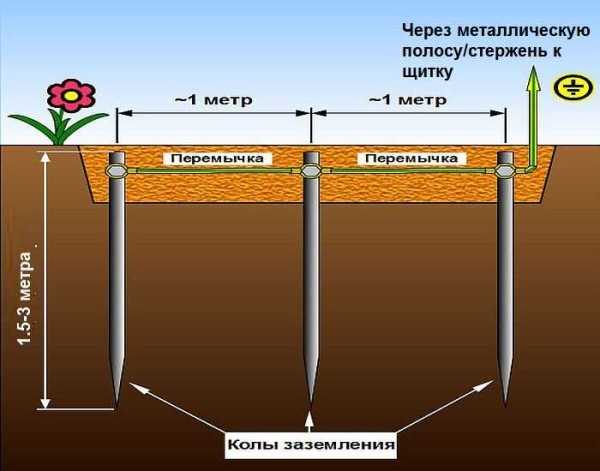

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sovetexpert.ru

Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Что оно дает

Содержание статьи

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

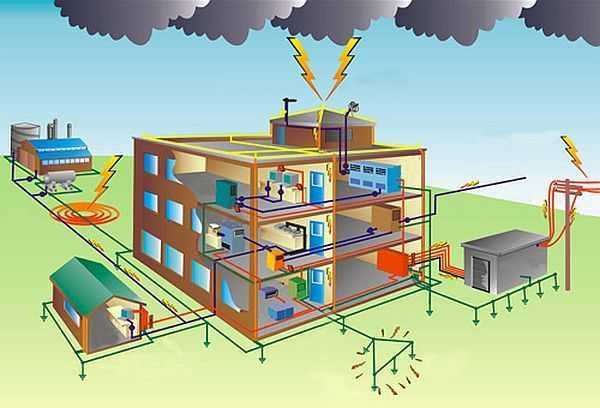

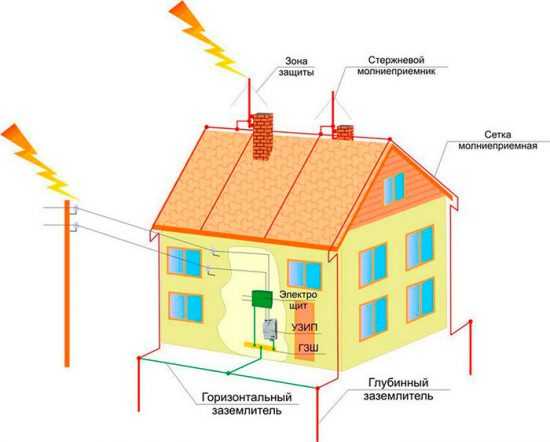

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

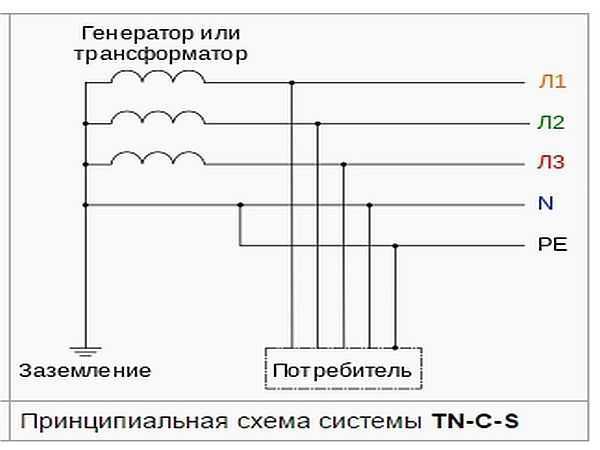

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

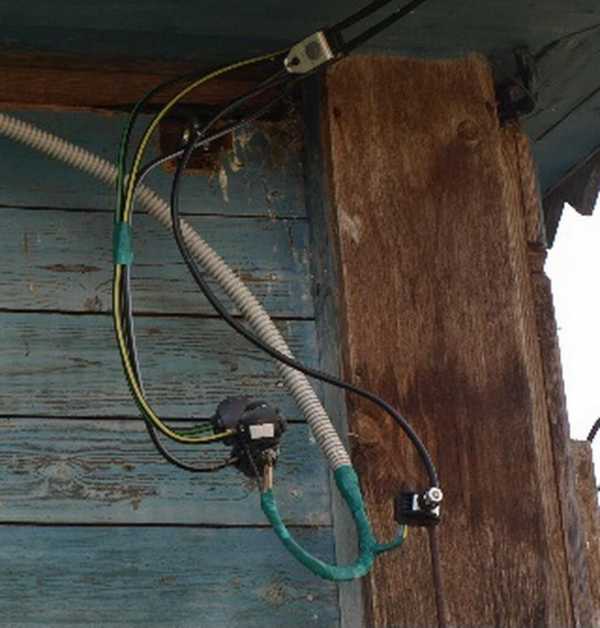

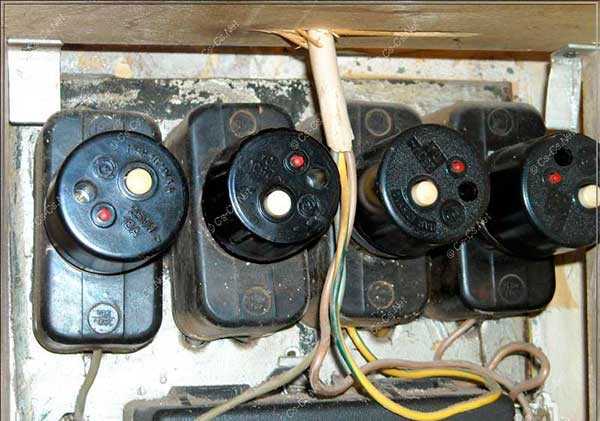

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

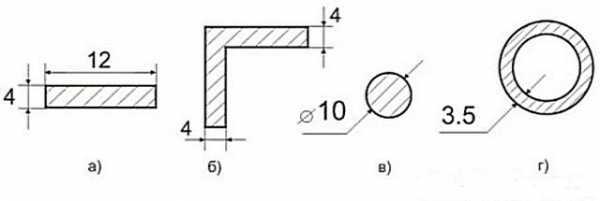

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

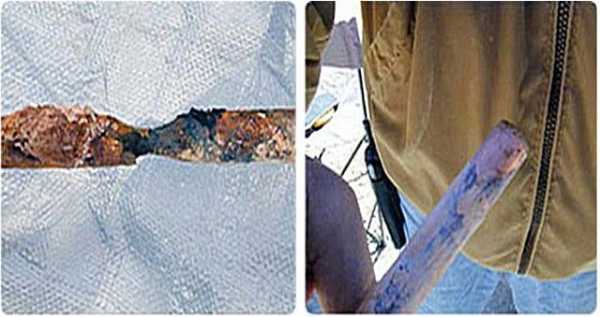

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

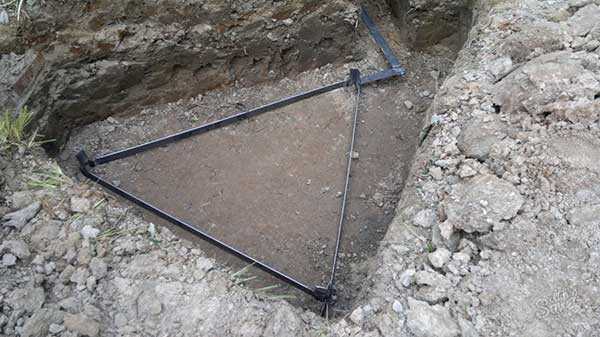

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

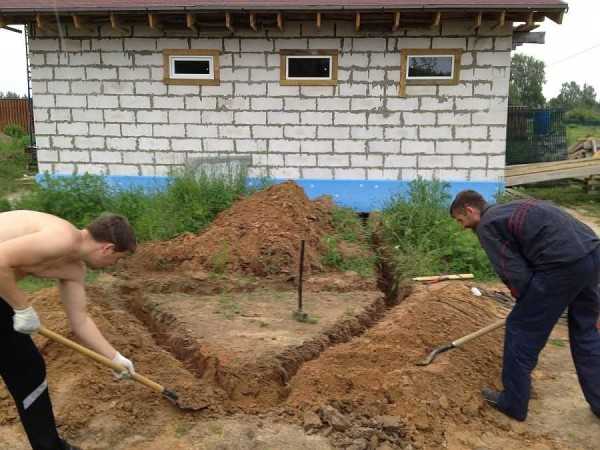

Копают траншею

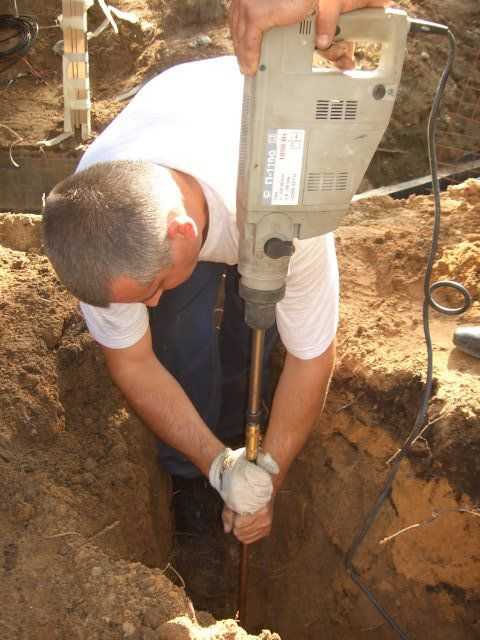

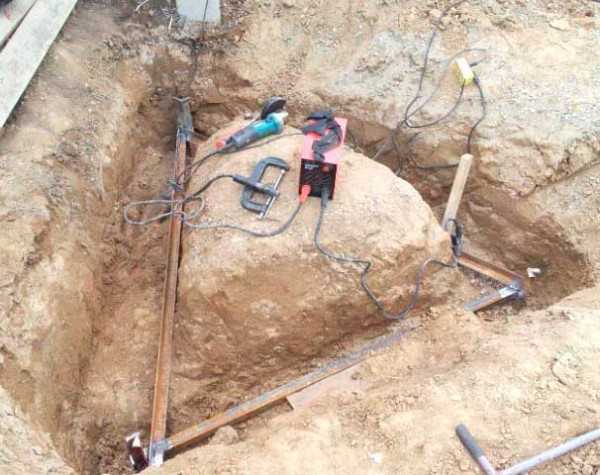

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

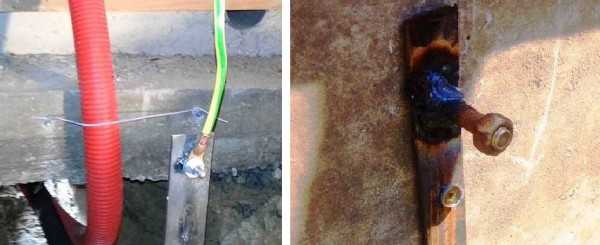

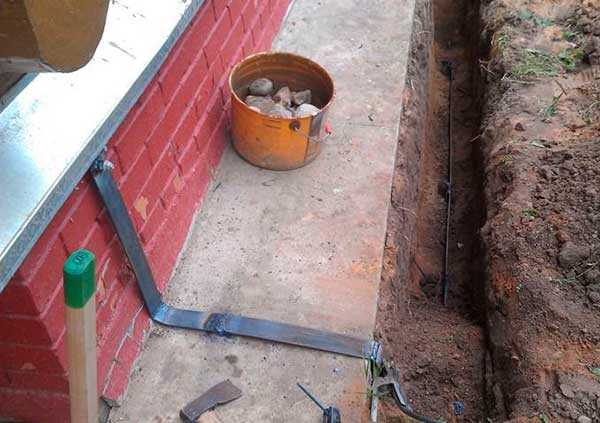

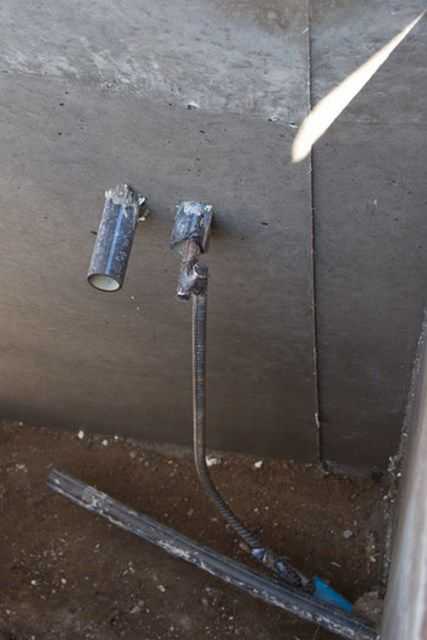

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

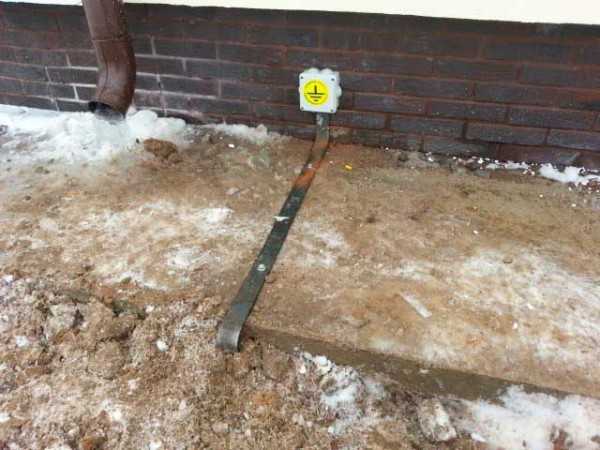

Выход заземления у стены дома с приваренным на конце болтом

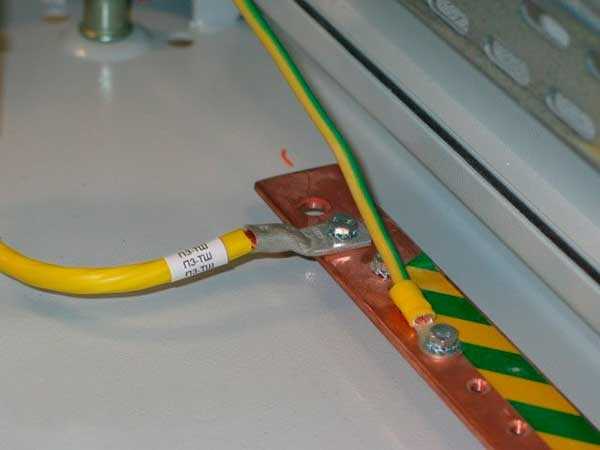

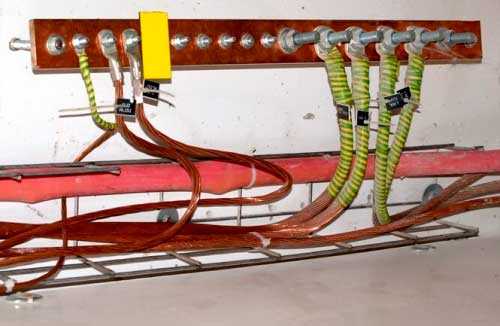

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

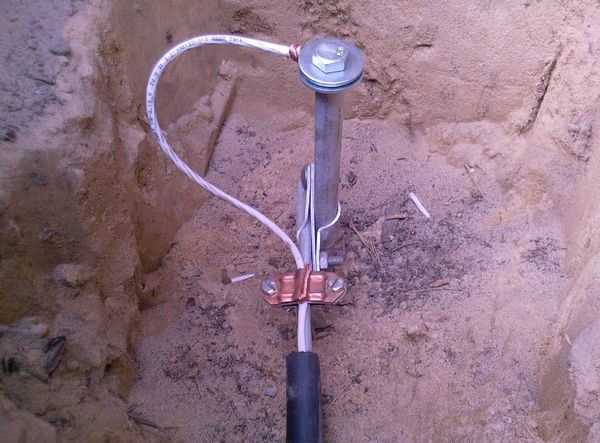

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

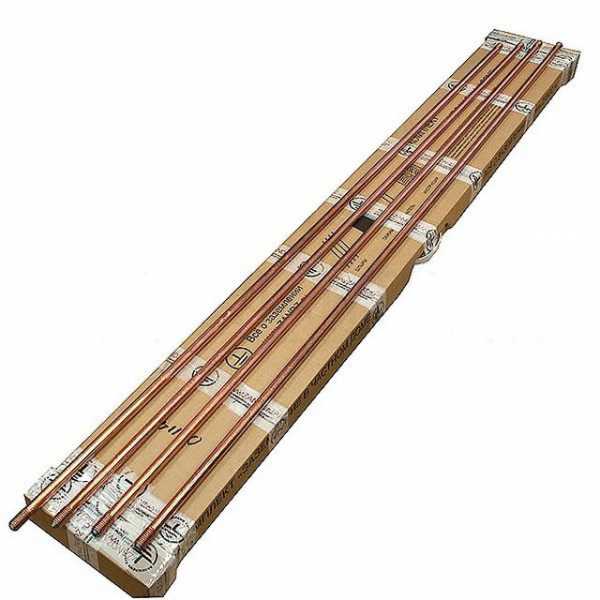

Набор модульной системы заземления

.

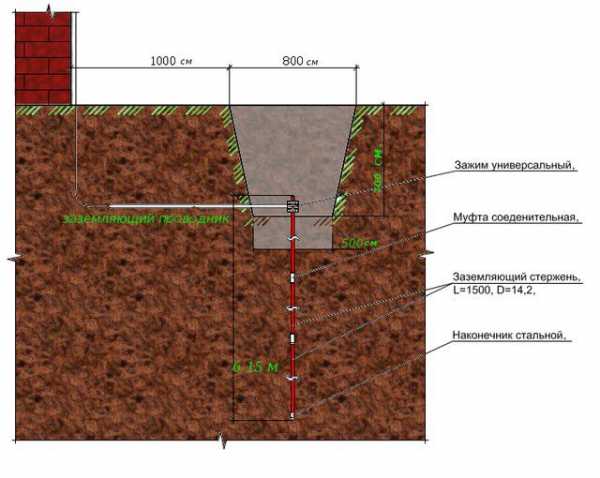

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

stroychik.ru

Как сделать заземление в частном доме самому, своими руками, схемы, фото, видео

Если вы читаете эту статью, то наверняка уже знаете для чего делается заземление в частном доме.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения с корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выходи из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появиться большая вероятность поражения человека электрическим током.

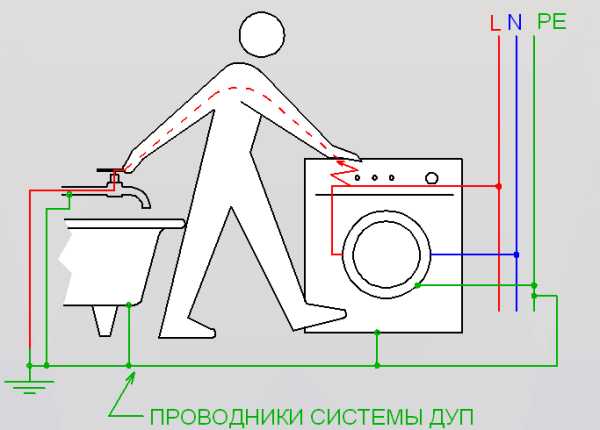

К примеру, большую опасность в этом плане несет стиральная машинка, были случаи, когда в результате отсутствия заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от не заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление — это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок).

Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1. ВНЕШНИЕ УСТРОЙСТВА. Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме и, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА. Провода заземления, которые идут от розеток, и непосредственно щитовая в которой с помощью специальной шины происходит объединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Схемы заземления

Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Замкнутая схема.

Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данный системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Линейная схема.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужить не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.

Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.

Также многое будет завесить от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

  1. Сеть 220/380В в дом заведена через силовой водный щит.
  2. Продолжительная суммарная потребляемая мощность более 3кВт.
  3. Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей:

  1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
  2. Электропровод заведен под землей через внешний щит.
  3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Готовим инструмент.

Нам понадобится в обязательном порядке:

  1. Сварочник.
  2. Электродрель с сверлами (сверлить отверстия под болты).
  3. Болгарка (затачивать колья, резать металл).
  4. Перфоратор (заводить заземление в дом и для других работ).
  5. Наточенная штыковая лопата.
  6. Тяжелая кувалда.
  7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Ход работ

Копаем траншеи.

Глубина траншей должна быть 0,5 – 0,7 метра. Их вид сверху должен представлять равнобедренный треугольник со сторонами длиною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Забиваем колья.

Колья забиваем по углам траншеи на глубину 2 метра. 20 – 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Сварочные работы.

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления.

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а другой к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используют более современный меггер.

Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно превышать 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.

Подводим итог

Как мы видим сделать заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе. При этом полную электробезопасность они все равно не гарантируют.

ОЦЕНКА СТАТЬИ:

Загрузка…

ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ:

elektrikexpert.ru

Как сделать заземление на даче

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Содержание статьи

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т.п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

  • Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
  • Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
  • Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
  • Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
  • Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунтаудельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м)1000
Песок (при уровне грунтовых вод выше 5 м)500
Плодородная почва (чернозем)200
Влажная супесь150
Полутвердый или лесовидный суглинок100
Меловой слой или полутвердая глина60
Графитовыен сланцы, глинистый мергель50
Суглинок пластичный30
Пластичная глина или торф20
Подземные водоносные слоиот 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

Возможные схемы заземления в частном доме

  • Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

  • Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
  • На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
  • Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

  • Итак, первоначально на выбранном месте делается разметка.

Котлован и траншея для контура заземления

  • Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.

Можно не рыть котлован, а ограничиться выкапыванием траншей

  • Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.

Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт

  • Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.

Электроды последовательно забиваются в землю на нужную глубину

  • В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

Электроды с помощью сварки соединяются стальной полосой

  • После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.

Шина приваривается к контуру и проводится до цоколя здания

  • Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
  • Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.

Клеммный переход на провод заземления

  • Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.

В данном случае шина заземления из арматуры заведена внутрь помещения

  • Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.

Бронзовая распределительная пластина для подключения проводов заземления

  • Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.

По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего коньтура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

  • Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.

Комплект штанг для сборки заземляющего электрода

  • Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.

Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту

  • Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.

Нагель — насадка, которая будет передавать ударное усилие от молота

  • В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.

Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

Наращивание электрода по мере забивки в грунт

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

  • С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.

Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта

  • Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

  • Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
  • Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
  • Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
  • Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

  • Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
  • Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.
Видео: как сделать заземление не даче с помощью модульной штыревой системы

stroyday.ru

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

  1. Сварочный аппарат и маска для сварки.
  2. Кувалда 5-8 кг.
  3. Лопата (штыковая и совковая).

Материалы

  1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
  2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
  3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
  4. Электроды 3 мм.
  5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
  6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
  7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

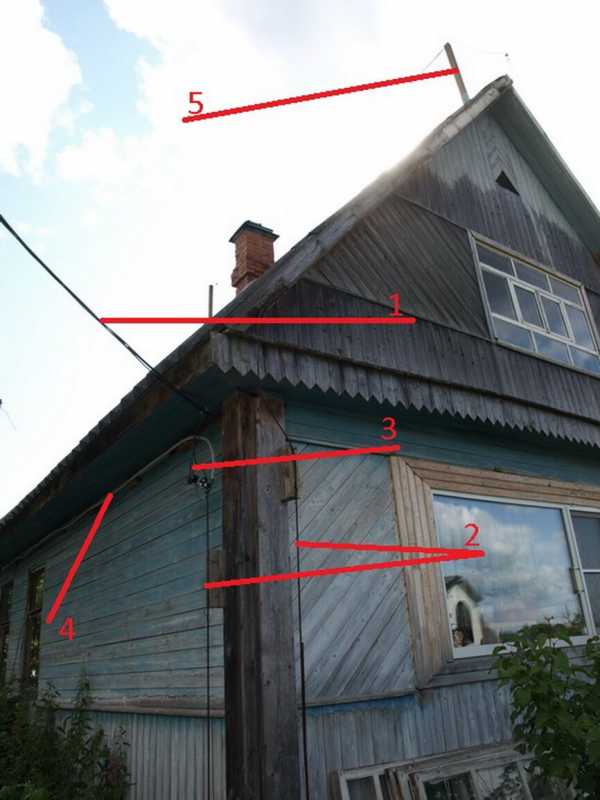

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

  1. Провода со столба, запитывающие дом.
  2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
  3. Место распайки (подключения) заземления, и питающих проводов со столба.
  4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
  5. Молниезащита.

Провода, идущие со столба на дом.

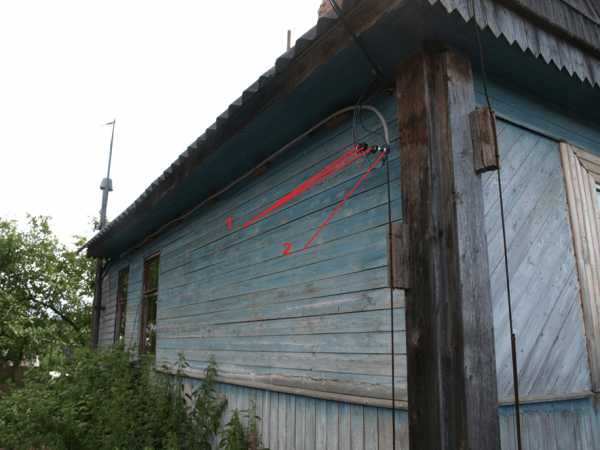

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

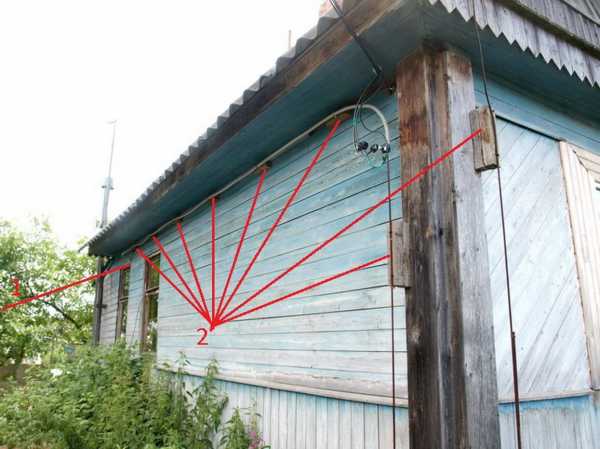

  1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
  2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления


На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления


В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.



Работа участвует в конкурсе.

Автор: Александр Мищев

ЧИТАЙТЕ ТАКЖЕ

Устройство отопления в частном доме

Зимой в доме должно быть тепло – одно из важных условий для постоянного проживания в загородном коттедже. Другой вопрос, какой именно будет система отопления? Вариантов множество, что делает окончательный выбор не самым удобным. Мы решили вам помочь и постарались рассмотреть основные примеры систем отопления, успешно применяемых в частных домах.
Технология строительства дома из бруса

С чего начать строительство дома из бруса? Что нужно предусмотреть, дабы впоследствии не сожалеть о выборе стройматериала? В одной статье мы последовательно рассмотрели этапы возведения брусчатой постройки с учетом требований технологии. Имея перед глазами такое краткое руководство, вы будете уверены в правильности своих действий.
Как отзываются о септике Танк?

Только тот, кому довелось купить септик Танк, может действительно составить объективное представление о достоинствах и недостатках такой продукции. В чем слабые стороны этого заводского очистного сооружения, какие ошибки чаще всего совершают его владельцы, сколько стоит септик Танк? Обо всем этом читайте в статье. Еще больше – в комментариях к ней!

cdelayremont.ru

РубрикаДом

Добавить комментарий
