Металлическая дверь своими руками из профильных труб, чертеж, как сделать, видео

Сделанная металлическая дверь своими руками часто превосходит многие фабричные образцы как по качеству, так и по надежности. Ведь недаром говорят, что дом — это маленькая крепость, а входная дверь — крепостные ворота. И к этому сложно что-либо добавить. Ведь если входные двери заказываются на рынке или в супермаркете, это еще не является гарантией что двери качественные и надежные. С другой стороны, часто ситуация, связанная с необходимостью сварить и поставить временное сооружение на период ремонта делает идею сделать все самому вполне реальной и относительно дешевой.

Металлическая дверь своими руками — от идеи до практического воплощения

Условно, самостоятельное воплощение идеи сложить из наборов металлических труб, пластин и уголков реальную металлическую входную дверь не требует большого опыта слесарной работы. Правда, нужно сразу признать, что металлическая дверь своими руками собираться будет с определенными трудностями. Но при вдумчивой организации работ и наличии инструмента многих ошибок можно будет не только избежать, но и вовремя исправить.

Первым делом нужно определить, что это будет за сооружение:

легкая временная конструкция на период пока не будет куплена настоящая бронированная дверь;
конструкция, которая планируется к постройке на определенное время в качестве входной двери в коридор с лестничной площадки;
нормальная входная дверь в квартиру или дом с утеплителем и надежным замком;
монументальное сооружение на века с твердой уверенностью что дверь защитит от любых вандалов.

Исходя из этого и рассчитываются и силы, и время, и необходимые материалы. Планируется весь процесс работ от снятия мерок, до установки наружной и внутренней обшивки двери. Условно, дверь из профильной трубы своими руками создается в несколько этапов:

начальный этап — снятие мерок, подготовка чертежа, подбор и заказ материалов, подготовка инструмента;
этап проработки отдельных узлов и соединений, подготовка стапеля или монтажного стола для работы;

создание дверного блока, сварка дверей, подгонка, установка запорных устройств, установка металлического листа;
установка двери в дверной проем, фиксация, отделка;
установка обшивки и внутреннего наполнителя, регулировка систем.

Данная схема работы хотя и содержит большое количество пунктов, но при поэтапном выполнении их отличный результат будет гарантирован.

Подготовительный этап — с чего начать работу

Нетрудно догадаться что железная дверь своими руками создается из металлических труб, уголков, швеллеров и листового металла. Но начинать работу стоит с организации рабочего места и подбора инструмента для работы. При этом стоит помнить, что мало инструмента не бывает. Всегда научившись работать одним инструментом, оказывается, что для работы удобнее использовать еще несколько инструментов. Так что для нормальной работы нужно приготовить:

металлическую линейку, чертилку, рулетку, металлический угольник, мелки;

болгарку с набором отрезных, зачистных и шлифовальных абразивных кругов;
дрель с набором сверл по металлу и кернером;
сварочный аппарат, здесь предпочтительнее подобрать инверторный, он сегодня оптимальный выбор для новичков;
молотки разного веса;
напильники по металлу — треугольный, круглый, квадратный, плоский;
магнитные держатели — многопрофильный, с обязательным углом в 90 градусов;
струбцины, зажимы, фиксаторы;
обязательно маску сварщика и краги для работы с горячим металлом.

Следующим моментом выступает организация рабочего места ведь перед тем как самому сварить металлическую дверь нужно как минимум подготовить площадку для выкладывания всех элементов для примерки. Идеально для этого иметь монтажный стол или верстак, но можно вначале подготовить и простую ровную площадку на бетоне или плите OSB.

Сооружаемая металлическая дверь своими руками потребует следующие материалы:

металлический профиль 20х40 мм — 22-24 погонных метра;
листовой металл — 1х2 метра толщиной от 2,5-2,8 мм;
петли для крепления двери с подшипниками;
замок с накладными ручками;
минеральная вата для заполнения внутреннего объема;
утеплитель и материал наружной и внутренней обшивки дверей.

Разметка и подготовка деталей для сборки

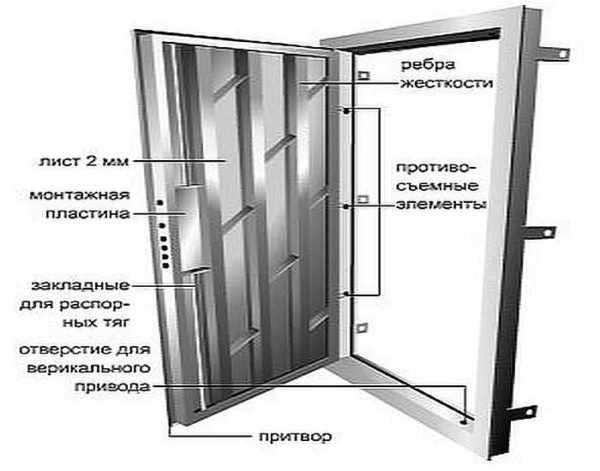

На этапе подготовки деталей, конструкция металлических дверей чертеж которой вычерчивается в масштабе, прорисовывается в виде отдельных рисунков — проработка касается того как будут крепиться детали и какая будет последовательность работ. Детализация чертежей дает возможность минимизировать ошибки и отходы при резке металла.

При переносе чертежей на металл нужно уже четко представлять, как устроена металлическая дверь, какие элементы требуют особой точности, а для каких необходимо сделать зазор в 1-2 мм. Для дверной коробки важно, чтобы все детали были изготовлены с наименьшими отклонениями, особенно если профильная труба будет свариваться встык по срезам 45 градусов.

Рекомендуется не раскраивать сразу весь металл на детали, так легче запутаться. А вот постепенно отрезая нужное количество трубы или уголка, дает шанс сделать все правильно.

Первым делом подготавливается дверная коробка. Допуски по наружной части должны быть не более 1 см по отношению к дверному проему. А вот внутренняя часть должна быть идеальной во всех плоскостях.

Металлическая дверь своими руками, чертежи которой разрабатываются с учетом установки сейфовых замков с фиксацией в нескольких точках блока обязательно должна быть усилена внутренним каркасом из профильной трубы или уголка.

В процессе выкладки деталей дверного блока на монтажный стол определяется место установки:

анкерных болтов крепления блока в стену;
дверных петель;
замочных отверстий и фиксации сейфового механизма;

Еще до того, как приварить петли к металлической двери и соединить блок в единую конструкцию рекомендуется высверлить необходимые отверстия в профиле, и только после этого приступать к окончательной сборке.

Сборка дверного блока

Создавая, металлическую дверь своими руками, сборка дверного блока и каркаса самой двери имеют много общего. В обоих случаях это сборка простых прямоугольников. Технология сборки с применением сварки стыков профильных труб под углом 45 градусов предусматривает:

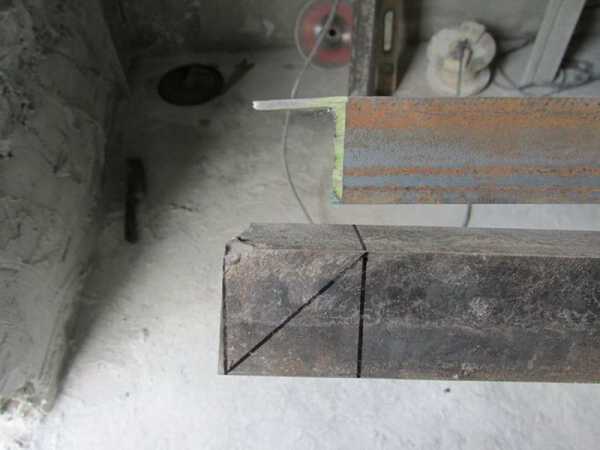

подготовку профиля с заранее срезанными углами;
выкладку всех деталей в одной плоскости;
проверку внутренних углов дверного блока;
при помощи нескольких касаний электрода конструкция буквально прихватывается в одно целое;

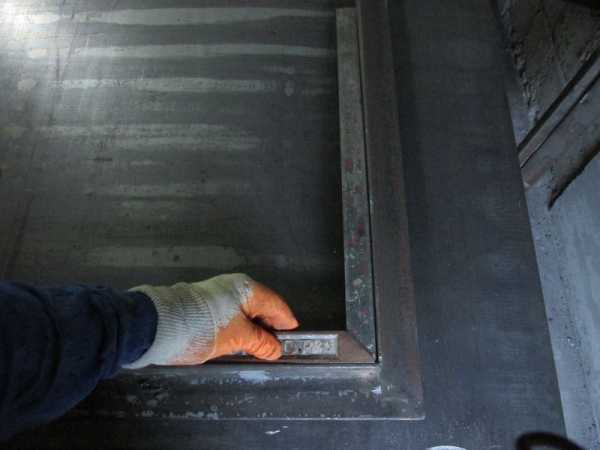

с помощью угольника проверяется правильность прямых углов, а рулеткой промеряются внутренние диагонали;
вся конструкция сваривается конструкционным швом.

Перед тем как сварить дверь из профильной трубы уже готовый дверной блок примеряется на месте проема. Дальше при помощи зачистного и шлифовального кругов болгарки убираются наплывы и формируются красивые ровные швы.

Сборка каркаса двери

Входная дверь своими руками из металла сваривается по такой же технологии что и дверной блок, с той лишь разницей, что ее размеры должны быть максимально точными с наружной стороны конструкции.

Фактически дверной блок в этом случае может быть использован как шаблон для выкладки деталей и фиксации каркаса перед сваркой. Первым делом во время сборки проводится сварка дверных петель. Детали подгоняются так, чтобы сверху зазор между блоком и самой дверью был 2-3 мм, а вот снизу зазор нужно сделать больше — до 3-5 мм. При использовании в конструкции простых гаражных петель сваривать их нужно сверху рамы и блока. Для петель скрытого монтажа нужно предусмотреть дополнительное пространство в дверном блоке. Для этого есть смысл сделать сторону крепления петель из трубы большего сечения. Зазор снизу в 5-7мм между дверью и блоком нужен потому что бронированная дверь своими руками сваривается из металла 3-4 мм, и вес двери со временем делает выработку в петлях, постепенно опуская дверь.

После сварки петель и направляющей приступают к сварке каркаса самой двери. Дверной блок размещают горизонтально, на ровной поверхности. При помощи уровня проверяется его положение. Трубы, разрезанные по размеру при помощи деревянных дощечек, выкладываются по уровню внутри блока. Зазоры между каркасом двери и блоком устанавливаются при помощи деревянных клиньев или пластиковых крестиков для монтажа кафельной плитки.

Дальше, как и с блоком проводится временная фиксация отдельными точками. После проверки углов и диагоналей окончательное сваривание всех элементов в одно целое. После сварки каркаса двери вся конструкция поднимается и проверяется в вертикальном положении. Если дверь открывается и закрывается легко, не задевая за блок можно приступать к установке внутренних распорок и замков.

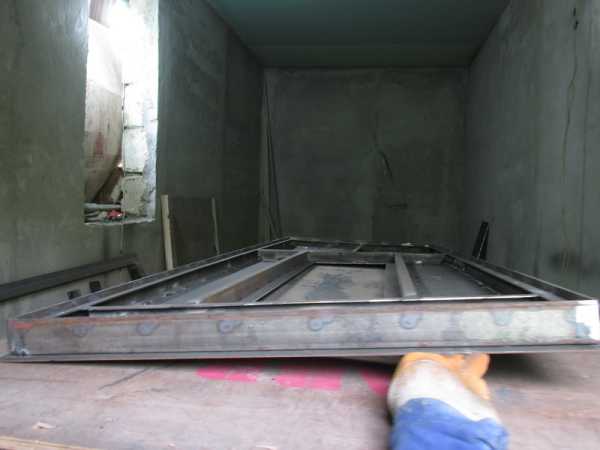

При формировании каркаса все элементы должны быть зафиксированы в одной плоскости. Металл во время сварки имеет свойство деформироваться. В результате сделанные самодельные двери из металла своими руками получаются искривленными.

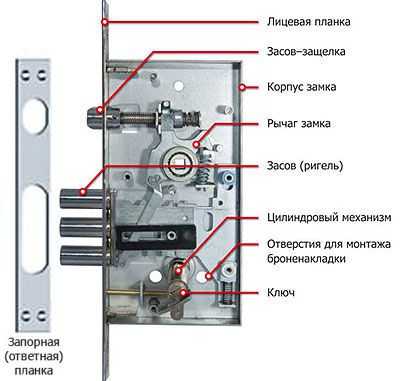

Установка замка и запорной фурнитуры

В вопросе как сварить металлическую дверь своими руками не может быть мелочей. Особенно если это касается безопасности. Установка замка и сейфовых засосов обязательно проводиться в процессе изготовления каркаса двери.

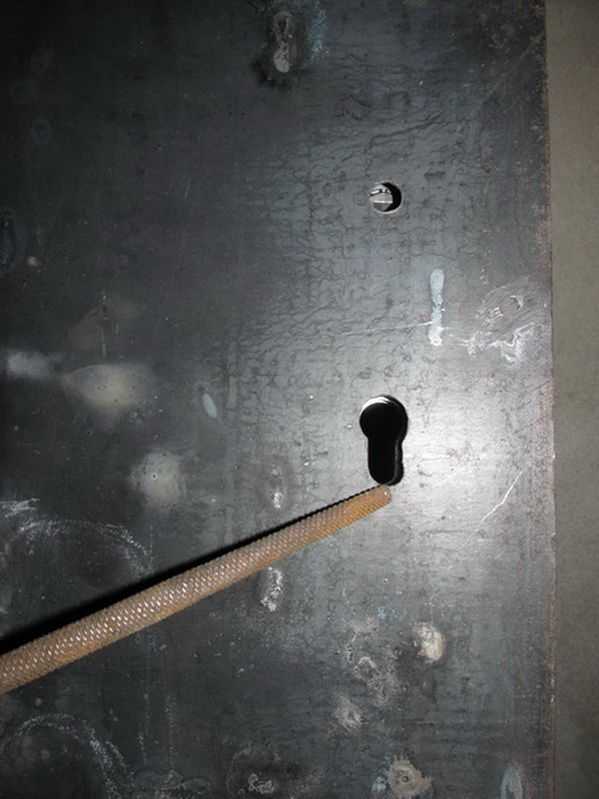

Пока каркас не обшит металлическим листом в нем удобно сделать отверстия и установить замок. При размещении замка нужно иметь в виду, что бронированная дверь, впрочем, как и любая другая в процессе эксплуатации может опускаться. Это значит, что и замочный механизм следует размещать так, чтобы при опускании двери, он не мог заклинить.

Зазор между нижней частью языка замка и нижней частью отверстия в блок должен быть не меньше чем зазор между дверью и порогом блока. Размечая на каркасе двери монтажное отверстие этот факт нужно учитывать. Как вариант можно в раме двери вырезать проем по размеру монтажной планки замка. Потом, просто из металлической полосы сделать планку для монтажа и вварить ее в корпус изнутри.

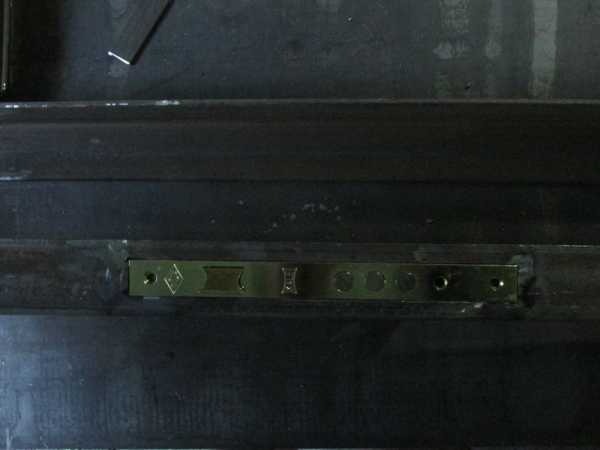

Второй вариант установки предусматривает проделывание прорези в трубе каркаса двери и обработку ее напильником до нужного размера. Правда, при этом замок может мешать закрытию двери. Он просто не даст двери закрыться, если зазор между каркасом и блоком будет меньше 4 мм.

Для усиления места установки замка рекомендуется в каркас вварить две горизонтальные распорки — это усилит конструкцию и не даст возможности отогнуть каркас при взломе.

Установка металлического листа

Завершающим этапом сборки металлической конструкции двери выступает установка плотна двери на каркас. Разметка листа проводится в последнюю очередь, когда вся конструкция готова.

Предварительно перед тем как сварить металлическую дверь своими руками в окончательную конструкцию рекомендуется приложить блок на лист. Обвести его мелом, чтобы наглядно представлять сколько металла и с какой стороны нужно убирать.

Наружные петли при установке листа нужно также очертить. Поскольку в листе нужно будет специально вырезать под них проемы.

Подогнав лист по размерам, его устанавливают на монтажный стол и сверху кладут каркас двери. Сварка проводится обратной полярностью, дело в том, что при использовании тонкого металла он просто начинает деформироваться или в местах сварки, образуются прожог — отверстие в тонком металле. При изменении полярности на инверторном аппарате риск будет значительно меньше.

Сварка листа и каркаса проводится тонкими электродами диаметром 2 или 2,5 мм. Ни в коем случае не используйте электроды диаметром 4 или 5 мм. Сварка осуществляется в одном направлении — постепенно прижимая лист к каркасу. Длина сварочного шва должна быть не больше 1,5-2 см. При этом расстояние между швами должно быть 5-6 см. При сваривании листа и трубы сварка делается с двух сторон трубы в шахматном порядке.

Более детально ознакомиться с порядком проведения работ и работой над отдельными элементами можно набрав в поисковике — как сделать железную дверь своими руками.

Делаем металлическую дверь своими руками — видео

glav-dacha.ru

Металлические двери своими руками: фото-отчет, видео

Входные двери должны быть не только красивыми, но и прочными, а также теплыми и надежными. Такое сочетание качеств дают металлические двери. Только не все из тех, которые представлены на рынке, могут похвастаться надежностью — многие из недорогих можно вскрывать буквально кухонным ножом. Действительно красивые и надежные стальные двери стоят очень дорого. Если у вас имеется сварочный аппарат и некоторые навыки сварки, можно сделать железную дверь своими руками. Даже с учетом затрат на покупку материалов получится на 30-50% дешевле.

Что необходимо

Содержание статьи

Варить будем входную железную дверь из профильной трубы и листового металла. Для работы понадобится ровная рабочая поверхность, сварочный аппарат, дрель, болгарка, неплохо иметь нивелир (лазерный уровень) и что-то для измерения — плотницкий угольник, например.

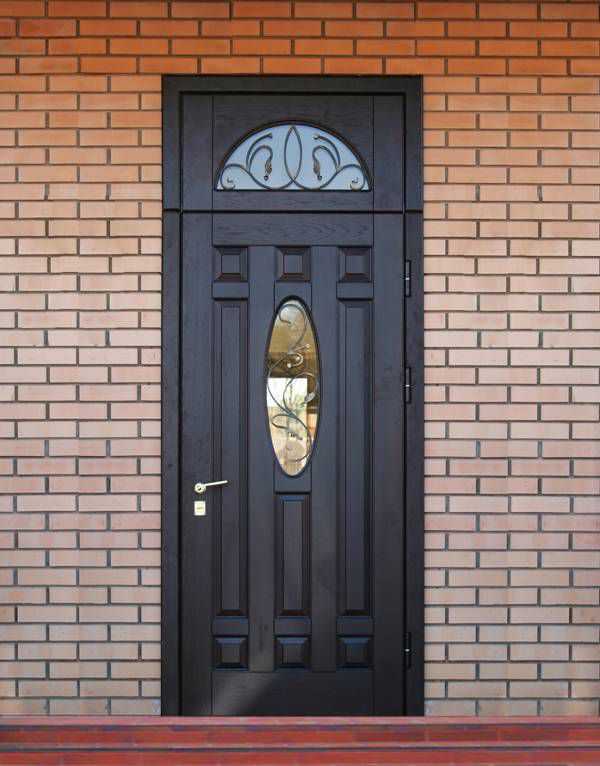

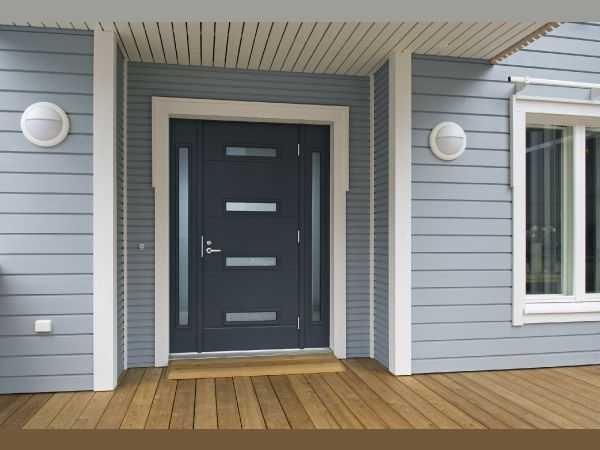

Стандартные металлические двери. Примерно такую и будем делать

Из материалов понадобится:

профилированная труба 40*40 мм, 40*20 мм;
лист металла толщиной 2 мм, размером с дверное полотно;
металлические петли достаточно мощные, чтобы выдержать вес около 100 кг;

Для «облагораживания» двери нужна будет краска по металлу (лучше молотковая эмаль), деревянная рейка, утеплитель (пенопласт или минеральная вата), фанера, ОСП или другой подобный материал, пластик или любой другой отделочный материал, дверной глазок, замок.

Варим двери

Сначала варим дверную коробку. Ее делаем из профилированной трубы 40*40 мм. Отрезаем куски по размерам. Если на трубе есть ржавчина, зачищаем. Чистые заготовки складываем, выставляем углы, прихватываем между собой.

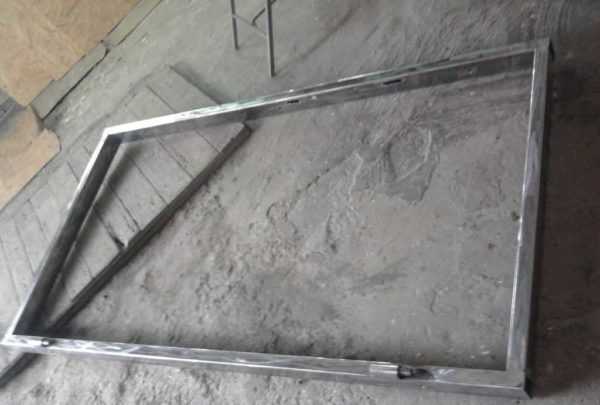

Сварили дверную коробку

После сварки проверяем углы, перемеряем диагонали. Если есть хоть малейшее отклонение — корректируем (удар углом об пол обычно помогает, главное не перестараться).

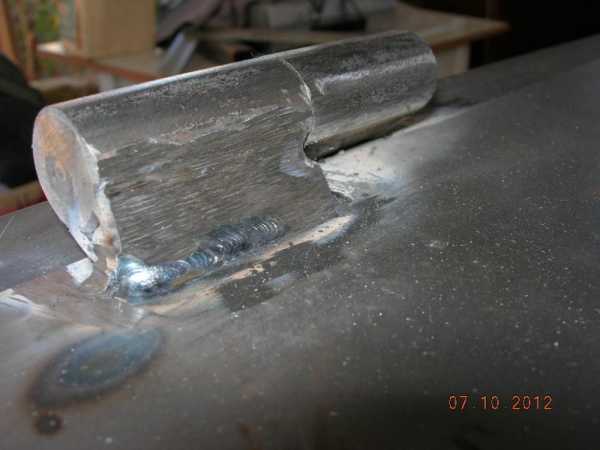

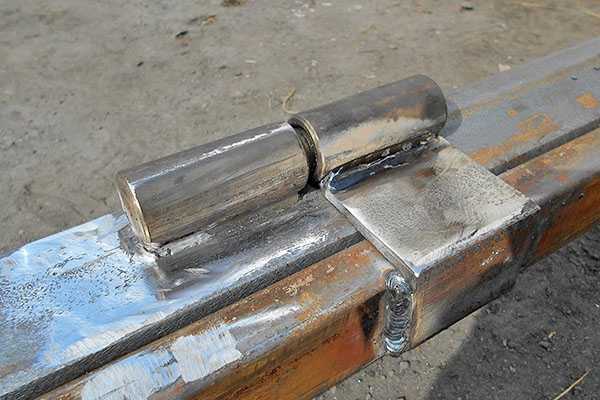

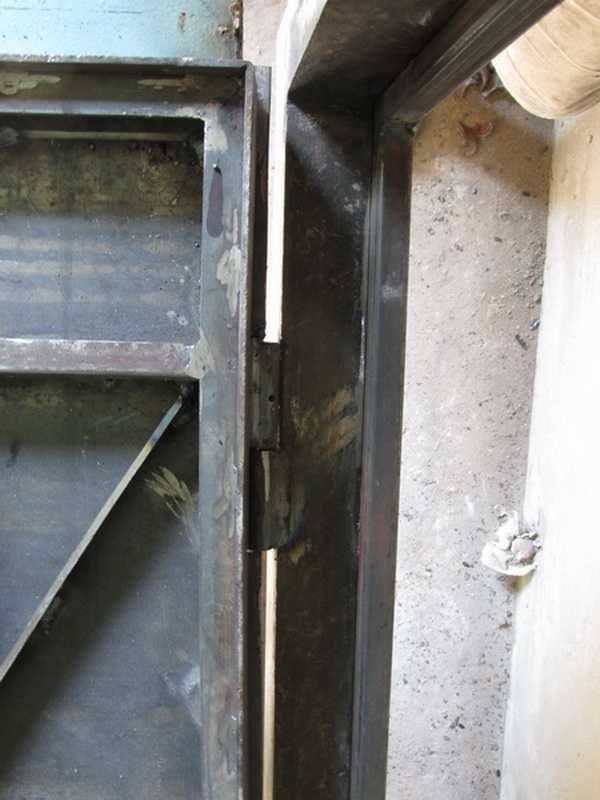

Привариваем петли. Отступаем от низа и верха примерно по 20 см, размечаем, варим следя за тем, чтобы они находились на одной прямой. Тут очень пригодится лазерный уровень, а если его нет, приходится перемерять расстояния много раз, чтобы выставить точно.

Приварили петли

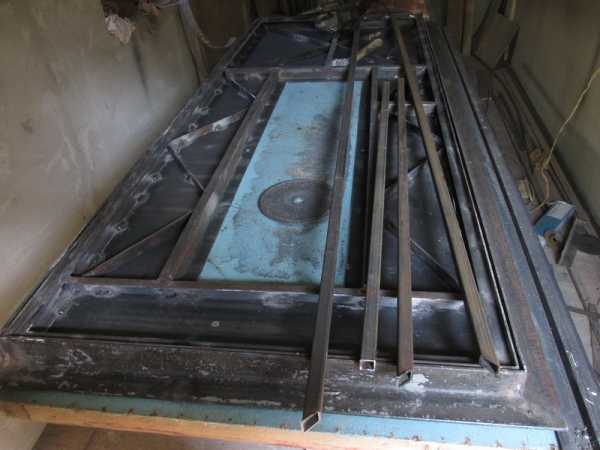

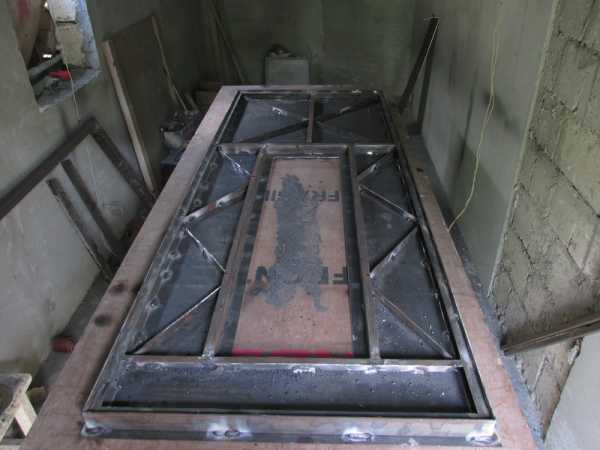

Далее из трубы 40*20 мм варим внутренний каркас. Размеры рассчитываем так, чтобы зазор со всех сторон был 3-5 мм. В одной из длинных труб нарезаем отверстия под замки.

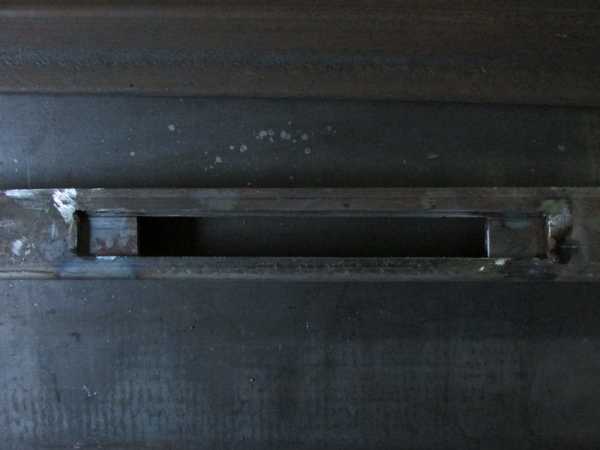

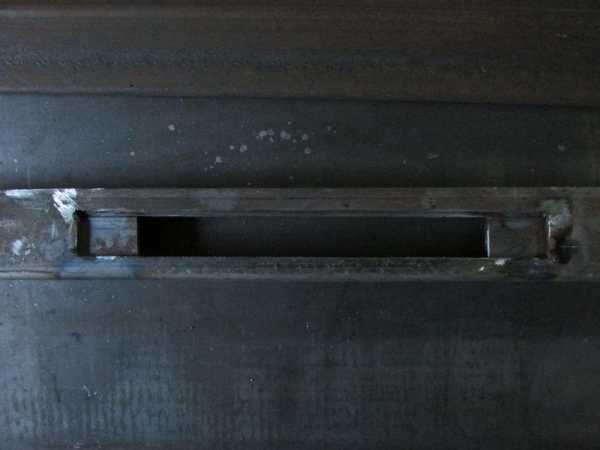

Отверстия под замки

Все свариваем, проверяем диагонали, примеряем. Если все нормально, можно приваривать поперечины — для увеличения жесткости дверного полотна. Их делаем из остатков трубы 40*20 мм.

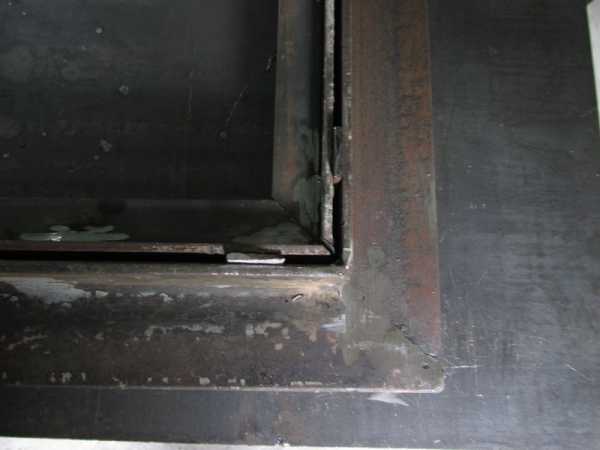

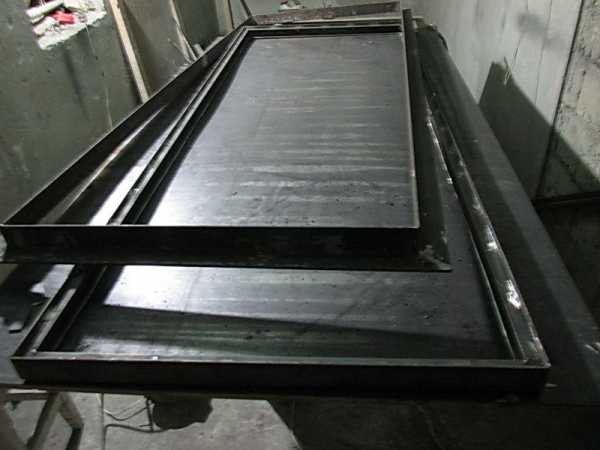

Коробка и рама самодельной металлической двери

Зачищаем все места сварки, убирая наплывы — все должно быть ровно и гладко. Стачивать лишнее можно напильником, но быстрее — соответствующим диском на болгарке.

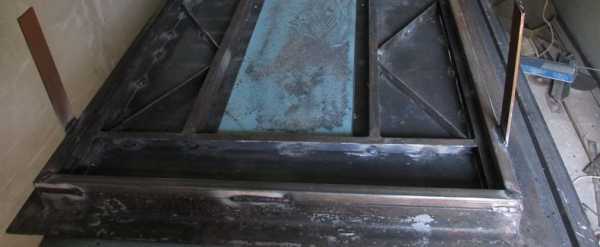

Чтобы рама не «прогибалась» и чтобы потом было место под установку уплотнительной резинки, приподнимаем каркас, приварив пластины металла.

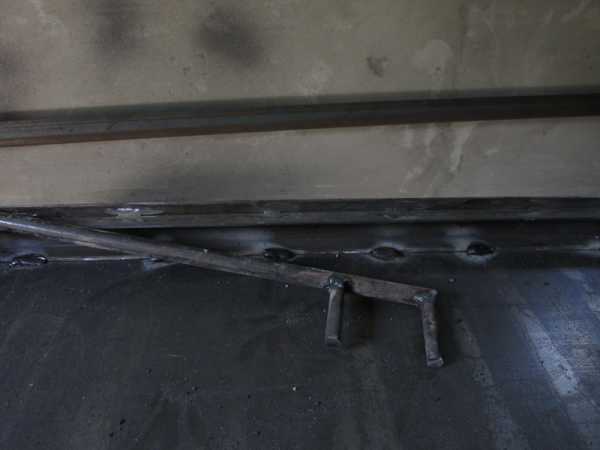

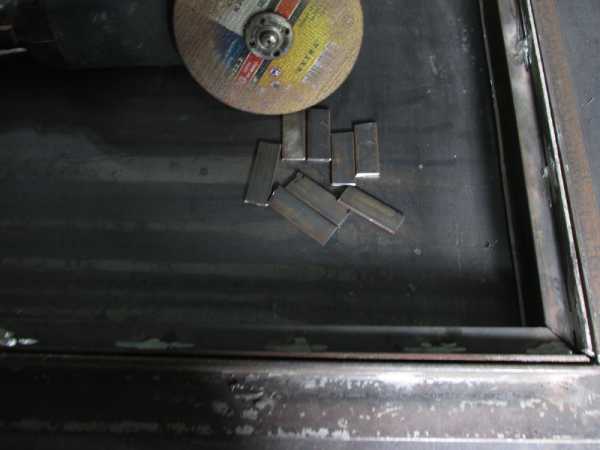

Навариваем пластины, которые удерживают каркас в заданном положении

Каркас внутри рамы выставлен на нужном уровне (проверяем уровнем или нивелиром, чтобы все было в одной плоскости), привариваем ответные петли.

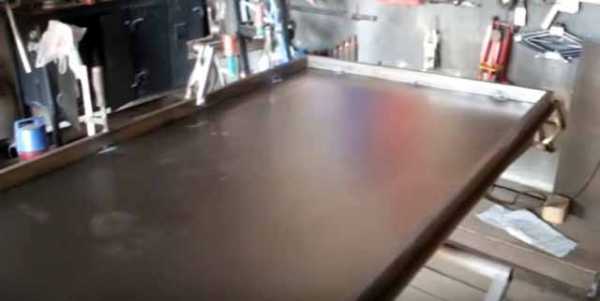

На готовую раму кладем лист металла, размечаем его. Он должен заходить на трубу дверной коробки на 3-10 мм. Только со стороны петель заход должен быть 3-5 мм, по остальным сторонам можно больше. Выставляем лист со стороны петель, размечаем линию реза, при помощи болгарки отрезаем.

Размечаем, где надо резать

Заусенцы и прочие неровности после резки обрабатываем напильником — до ровного края. Для ускорения процесса можно воспользоваться болгаркой с наждачным кругом. Затем выкладываем лист так, как он должен быть и слегка прихватываем каркас к раме, лист — тоже к раме (не к каркасу). Всю конструкцию надо перевернуть, а по-другому сделать это сложно.

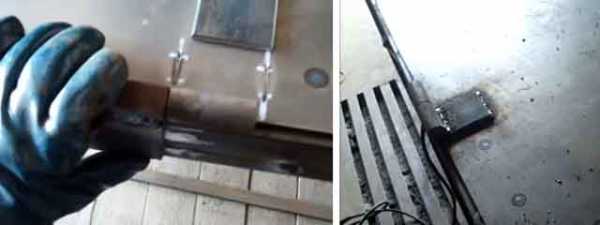

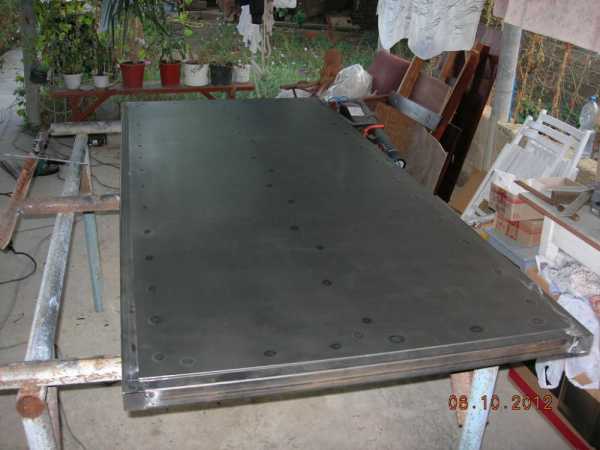

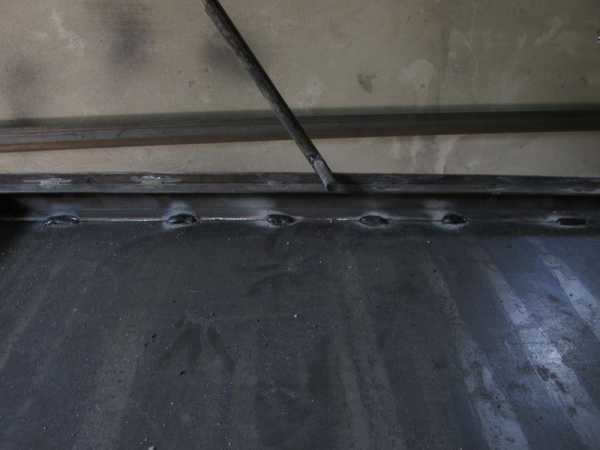

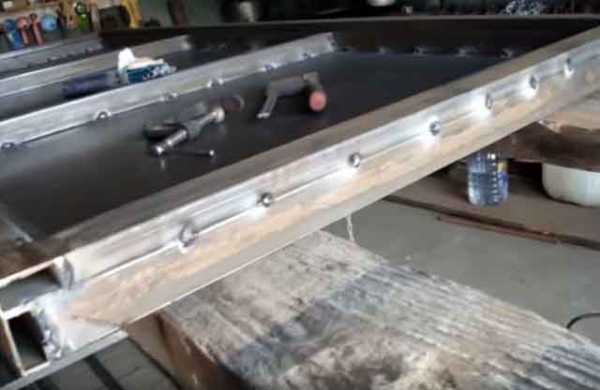

Прихватываем лист к дверной раме

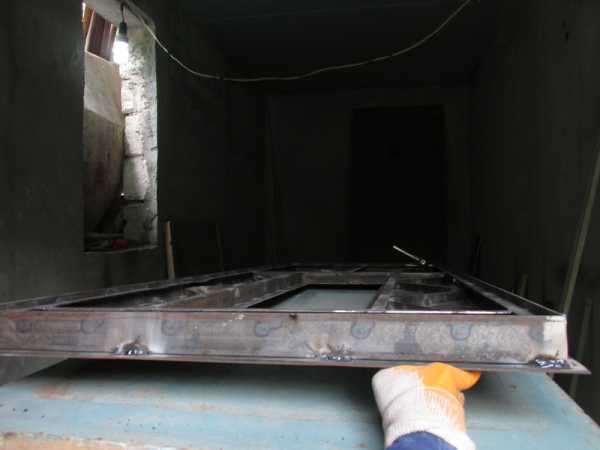

Переворачиваем почти готовые металлические двери и провариваем лист по периметру каркаса, потом — к промежуточным ребрам жесткости. Делать сплошные швы ни к чему — герметичность не нужна, привариваем небольшими отрезками через равные расстояния. Следим при этом, чтобы чист не «повело».

Обвариваем металлические двери изнутри

Приваренный каркас отрезаем от дверной коробки, переворачиваем двери и освобождаем от прихваток приваренный лист. Места бывшей сварки зачищаем. Теперь можно установить замки.

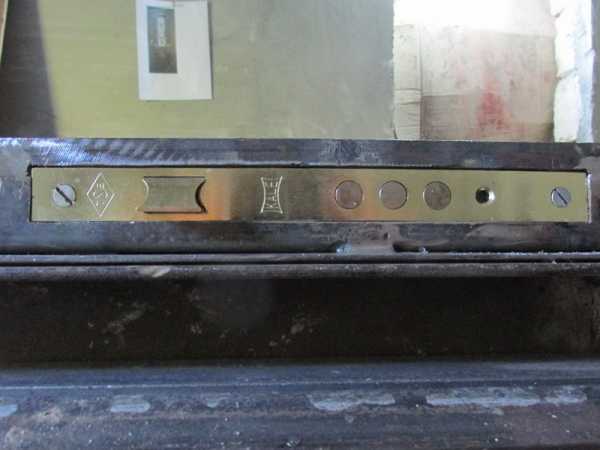

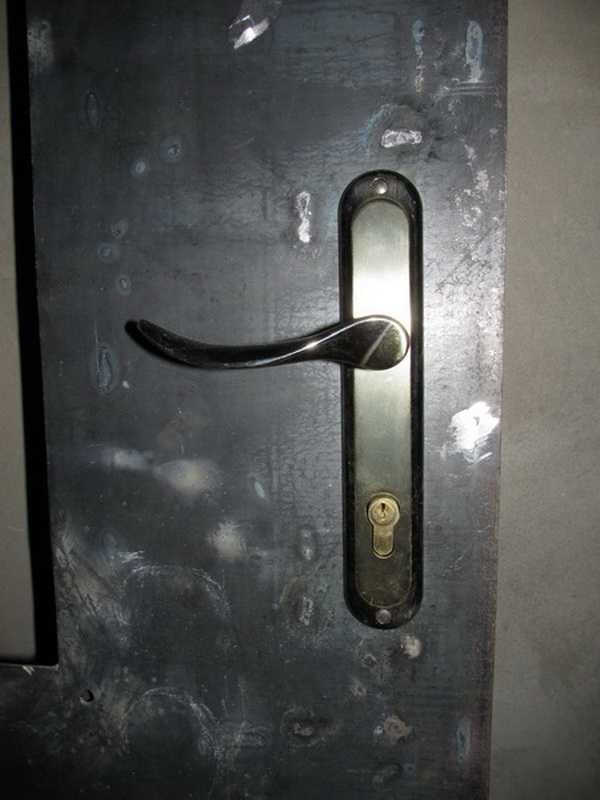

Устанавливаем выбранные замки

Утепление и отделка

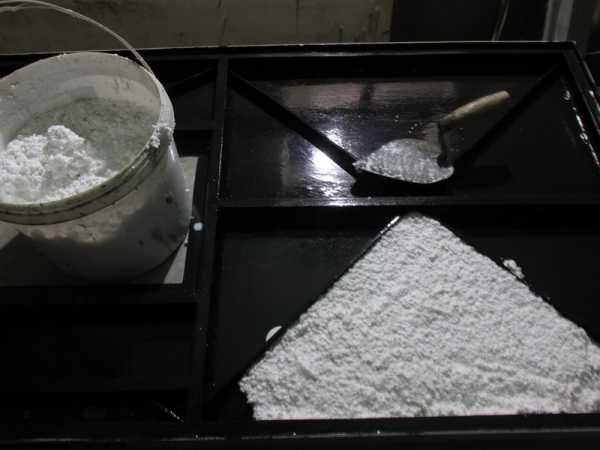

Далее занимаемся утеплением. В сваренную раму железной двери хорошо становится пенопласт толщиной 4 см. Его берем малой или средней плотности, так как нагрузки на него не будет. На эти металлические двери ушло 4 листа размерами 1*1 м.

Нарезаем ПП по размерам, берем монтажную пену со слабым расширением (если взять обычную, пенопласт вытеснит). Отступив от края около 1 см, наносим ее по периметру прямоугольника, в который кладем пенопласт, делаем еще несколько полосок пены в середине, укладываем утеплитель. Оставшиеся щели между ПП и трубой тоже проходим пеной.

Приклеивать утеплитель также можно и на универсальный клей, который подходит для металла и пенопласта, например, «Момент».

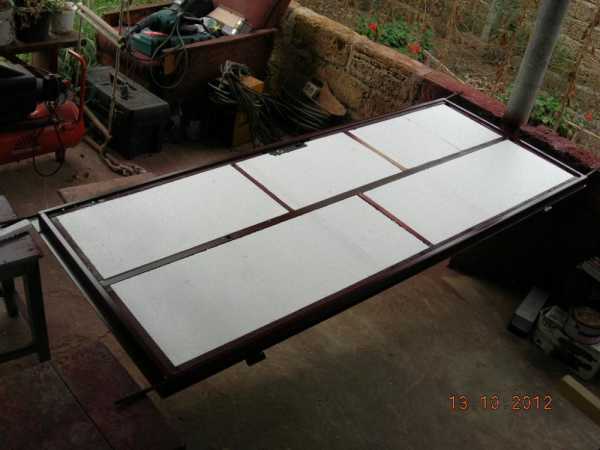

Пенопласт уложен

Для экономии средств решено использовать имеющийся в хозяйстве лист ориентированно-стружечной плиты. Отделка планируется бюджетная — самоклеящаяся пленка. Как оказалось, эта пара очень плохо сочетается — очень много времени заняла шпаклевка ОСП. Гораздо проще было бы с фанерой (влагостойкой, мебельной).

На сделанные уже своими руками металлические двери поверх утеплителя уложен лист ОСП. Он закреплен по периметру саморезами. Сначала под саморез сверлится отверстие, затем вкручивается крепеж.

Прикрепили лист ОСП

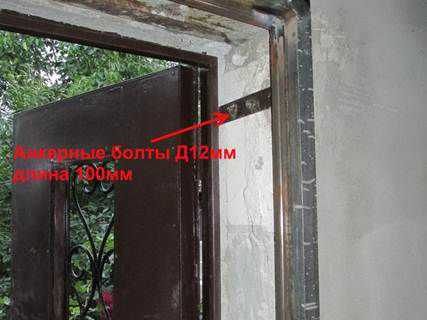

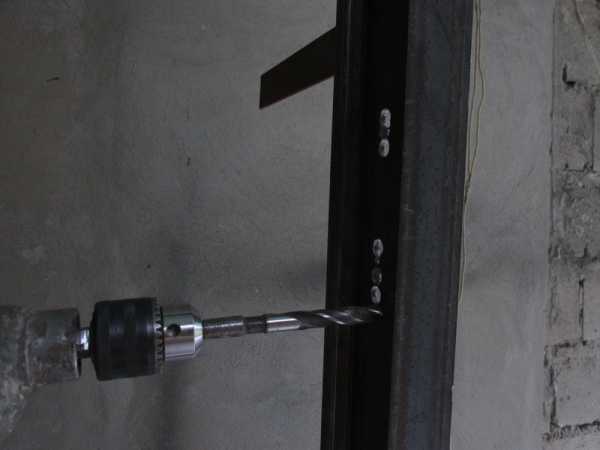

В дверной раме сверлим монтажные отверстия — их по два на каждом отрезке. Раму красим в подходящий цвет (взята эмаль в баллончике). Окрашенную раму надо как-то вынести на улицу. В просверленные отверстия вставляем длинные монтажные винты, за них и тащим ее на улицу.

Дверная коробка для самодельных железных дверей покрашена

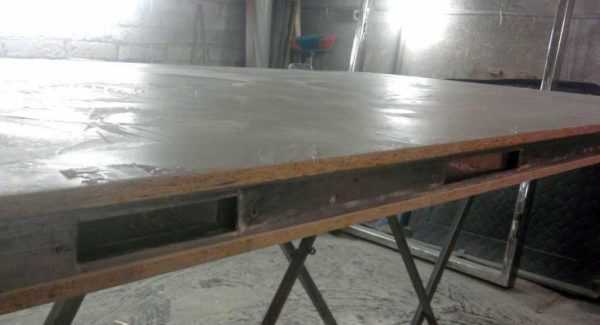

Вот дальше и начались проблемы — клеить пленку можно только на ровную гладкую поверхность, а поверхность ОСП далеко не ровная. Сначала были попытки отшлифовать ее шлифмашинкой. Результат неудовлетворительный.

Попытки шлифовки

Выход один — шпаклевать. Берем шпаклевку, намазываем, ждем пока высохнет, шлифуем. Потом снова — слой шпаклевки, снова шлифовка. Так — до нормального результата.

Поверхность должны быть ровной и гладкой

Со второй стороны тоже прикрепляем ОСП, но уже заранее ошпаклеванный и отшлифованный — так проще. Вырезаем отверстия под глазки-ручки, примеряем все. Далее начинаем клеить пленку. В наших магазинах самая широкая, которая есть — 90 см, двери явно шире. Потому сделать решено отделку с имитацией филенки, для чего куплен резиновый мебельный самоклеящийся молдинг.

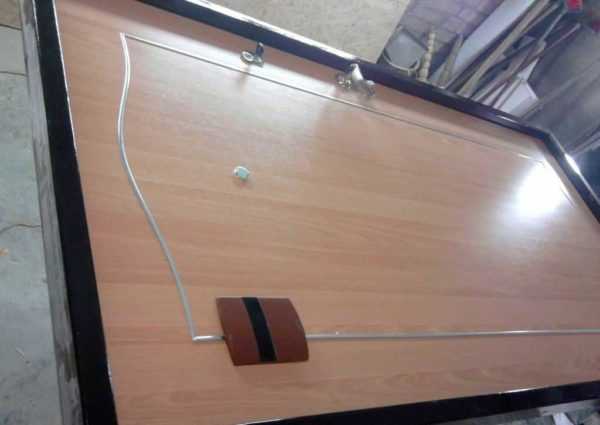

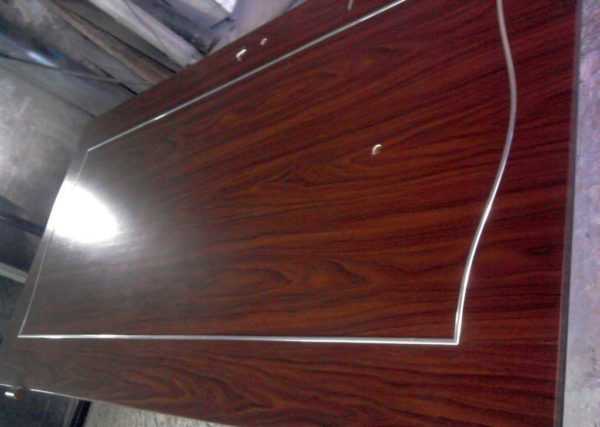

Пленка будет наклеена «фигурно»

На двери находим центр, откладываем в обе стороны по 45 см, очерчиваем полосу. Тут будет приклеена центральная полоса пленки. Смачиваем поверхность водой (брызгаем из пульверизатора), аккуратно, без пузырей, клеим пленку.

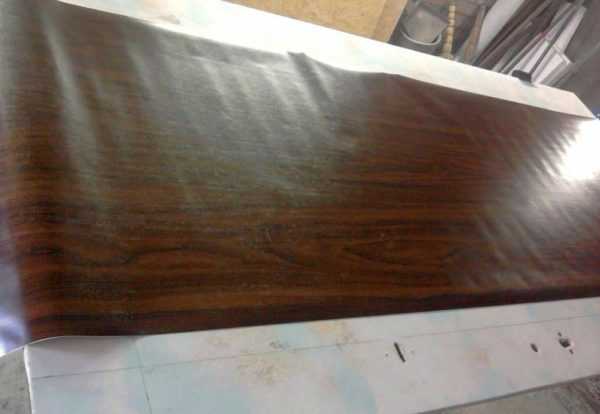

Аккуратно клеим пленку

Недостающие куски отрезаем, тоже наклеиваем. Стыки полотен закрываем молдингом.

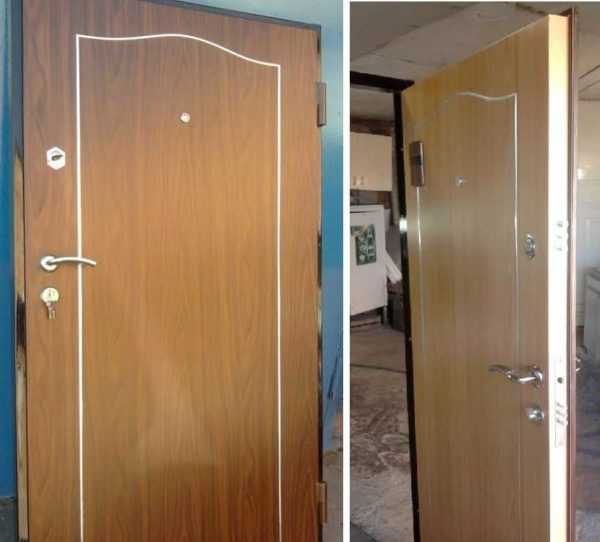

Вот что получилось в итоге со стороны улицы

Со стороны помещения наклеена более светлая пленка

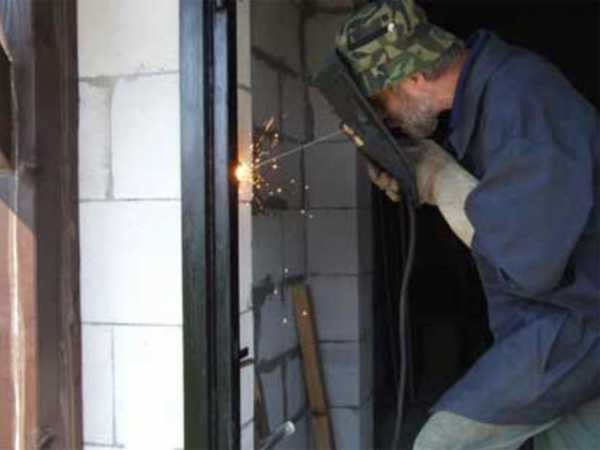

Все что осталось — установить сделанные своими руками металлические двери на место. Устанавливаются они на входе из крытой веранды в дом.

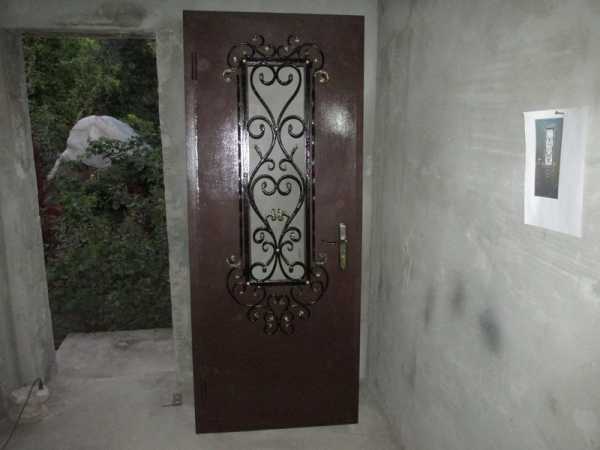

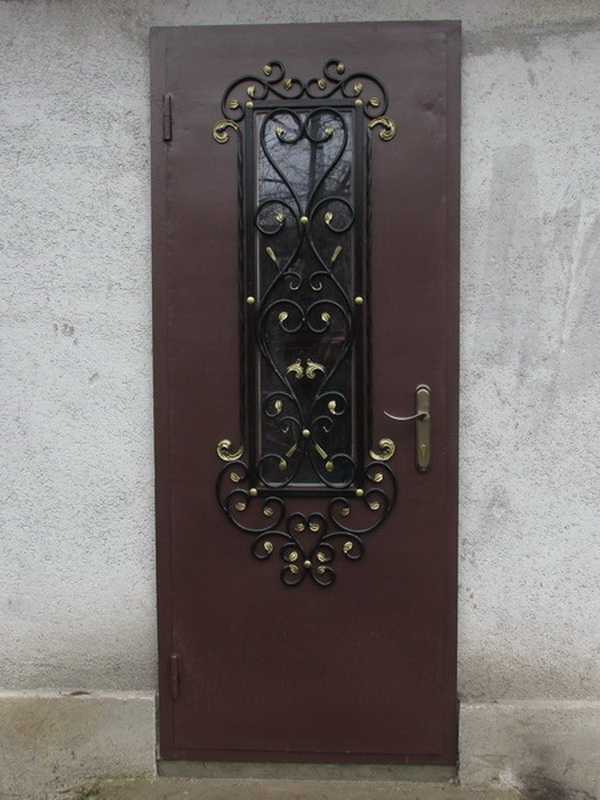

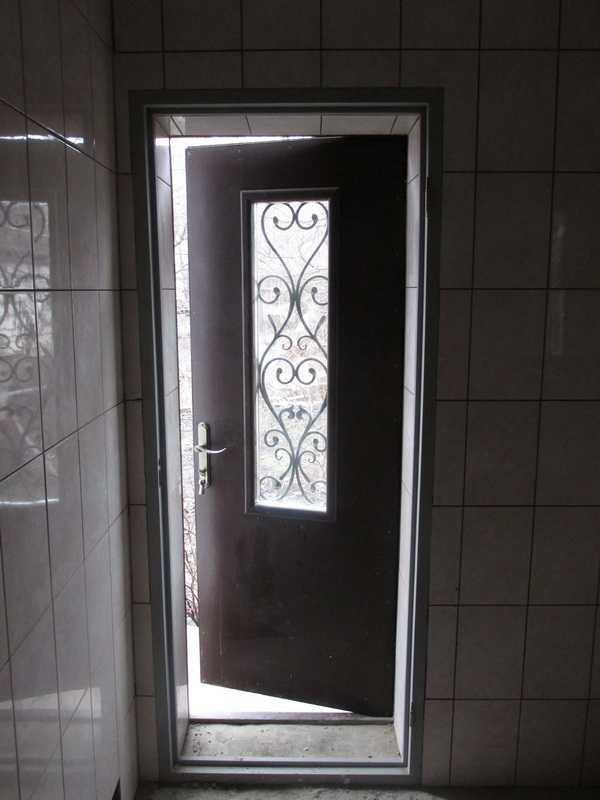

Самодельная железная дверь установлена

Выглядят двери неплохо. Очень получились тяжелые, не сравнить с магазинными. Больше всего времени ушло на отделку. Если выбрать другой вариант, будет гораздо быстрее.

Видео по теме

Сварить стальные двери можно из уголков. Один из вариантов — в следующем видео.

stroychik.ru

Металлическая дверь своими руками: чертежи, видео, изготовление

Качественная стальная дверь, даже с бюджетной молотковой покраской, нынче стоит хороших денег. Разумеется, в расчет не принимаются дешевые китайские изделия, вскрываемые консервным ножом. Поэтому домовладельцу с доходами ниже среднего ничего не остается, кроме как сделать металлическую дверь и установить ее своими руками, или заказать ее какому-то гаражному мастеру. Но если вы не понаслышке знакомы со сварочным аппаратом, то оплачивать чужую работу незачем – ознакомьтесь в нашей статье с технологией изготовления и принимайтесь за дело сами.

Подготовка к работе

На данном этапе нужно выполнить замеры входного проема и приготовить все необходимые материалы. Перечень инструментов стандартный – измерительные приспособления, сварка и болгарка с дрелью.

Совет. Для фиксации свариваемых узлов обязательно подготовьте 2—3 струбцины, без них работать значительно сложнее.

Замер проема на входе в квартиру или частный дом производится в нескольких местах, особенно по ширине. Необходимо выявить самое узкое место, чтобы ориентироваться на этот размер при изготовлении. Результаты измерений нанесите на схему, по которой станете заготавливать металл.

Предполагается, что у вас нет личного опыта в сборке железных дверей, поэтому для начала мы предлагаем изготовить самую простую конструкцию. Даже если она получится не слишком красивой, впоследствии облицуете створку утеплителем и декоративными накладками, которые скроют все мелкие огрехи. Из конструктивных материалов вам понадобится:

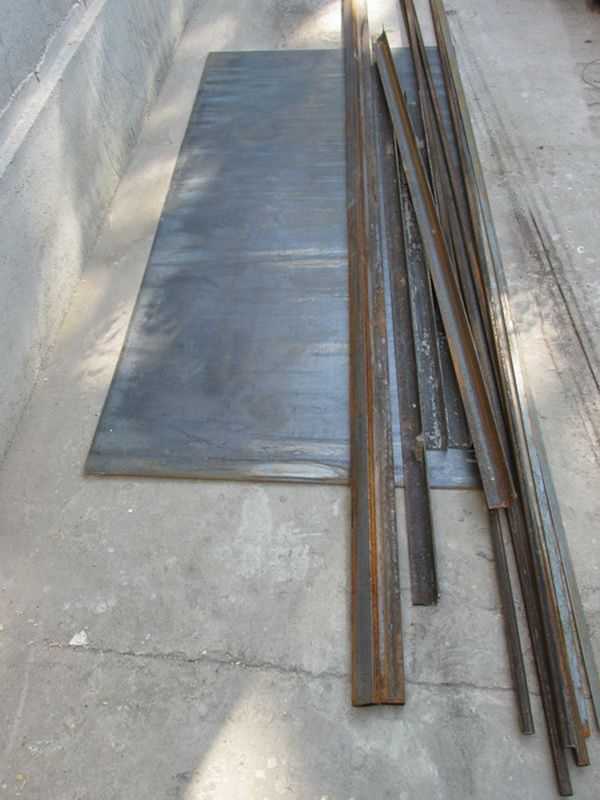

1 стандартный лист стали, желательно — холоднокатаной, толщиной 1,5—2 мм на полотно;
для каркаса и дверной коробки возьмите профильную трубу сечением 40 х 20 мм с толщиной стенки 1,5—2 мм;

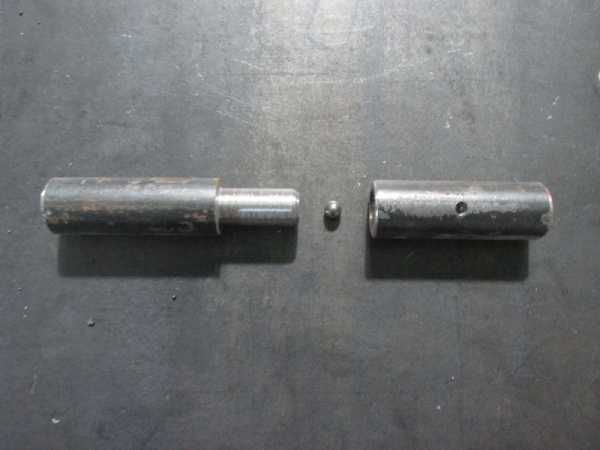

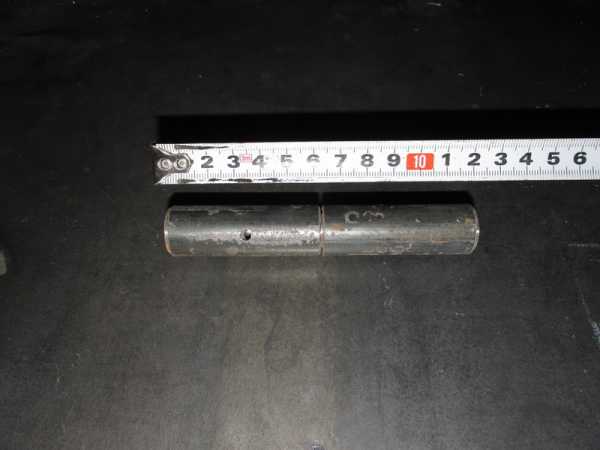

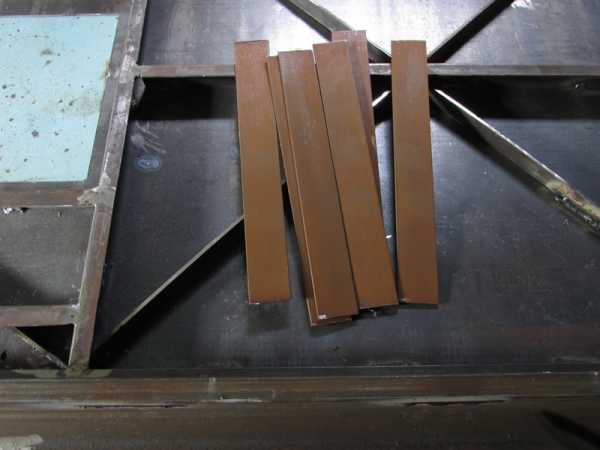

навесы 2 шт. (нужно заказать токарю) и металлические пластины 4—5 мм в толщину для их монтажа;
простой и надежный дверной замок, можно – самодельный.

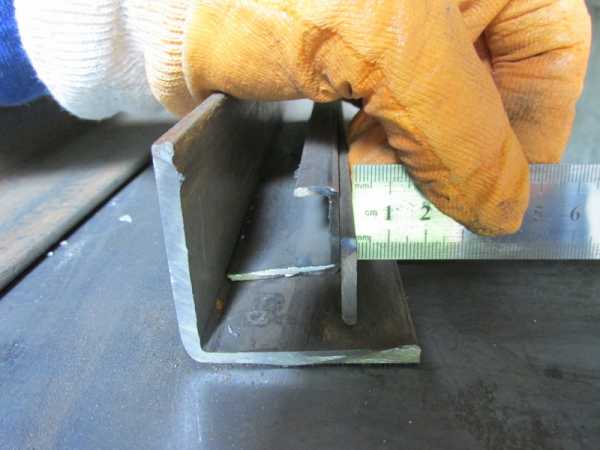

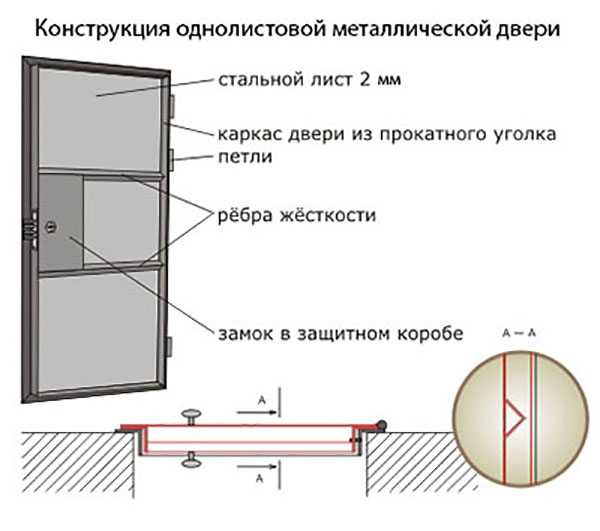

Чертеж конструкции из уголков

Совет. Нет смысла брать слишком толстый металл (например, 3 мм), поскольку сварить настоящую бронированную дверь все равно не получится, а изделие выйдет слишком тяжелым. Вполне достаточно толщины листа и профтрубы 1,5 мм. Вместо последней можете использовать равнополочный уголок 45 х 3 мм.

Если ваши сварочные навыки еще не отточены, то лучше взять стальной лист 2 мм в толщину, его труднее прожечь из-за недостатка опыта. Также подумайте о будущей наружной отделке, чтобы заранее подобрать материалы. Подробнее о подготовительном этапе изготовления металлической двери с деревянными накладками рассказывается на видео:

Руководство по изготовлению дверей

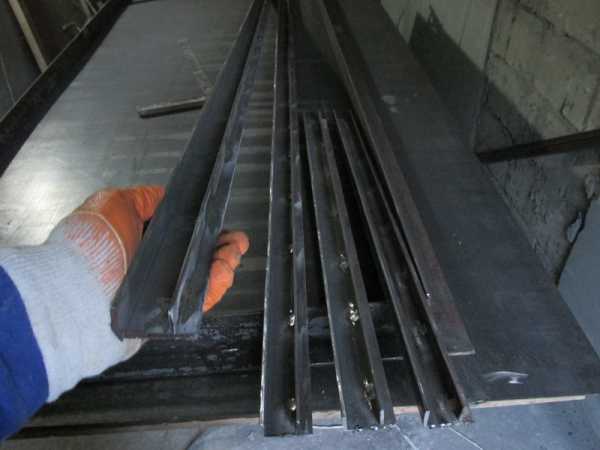

Первая операция – заготовка деталей. Она выполняется по такой схеме:

Отрежьте 4 профиля на вертикальные стойки дверной коробки (или 2 уголка), ориентируясь по чертежу.
Заготовьте 4 поперечины короба из профтрубы или уголков.
Для каркаса полотна нарежьте 4 горизонтальных перемычки и 2 стойки.
С помощью болгарки подгоните габариты стального листа под размеры дверной коробки.

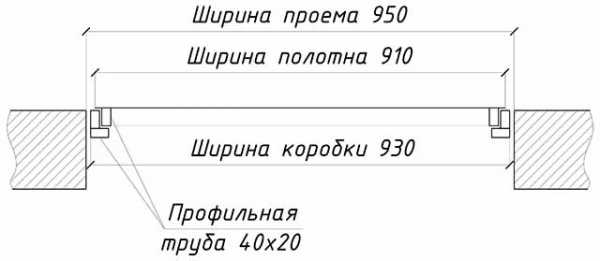

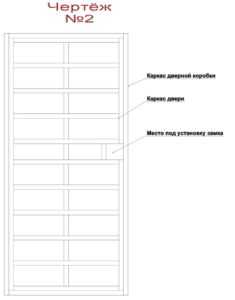

Чертеж двери из профтрубы во входном проеме

Примечание. Между дверным блоком и стеной предусматривайте зазоры 1 см по всему периметру, как изображено на чертеже. На притворах нужно соблюдать зазор не менее 4 мм для уплотнительной ленты.

Нарезав элементы изделия, зачистите острые торцы и удалите заусенцы, после чего приступайте к сборке. Чтобы облегчить себе обработку перед покраской, на данном этапе рекомендуется удалить с поверхности заготовок всю ржавчину с помощью крупной наждачной бумаги и железной щетки.

Делаем дверное полотно

Традиционно сваривание железной двери своими руками начинается с изготовления короба, куда потом вставляется готовая створка. Но личный опыт многих мастеров говорит о том, что стоит начать именно с полотна – так проще выдержать угол 90° и не допустить «вертолета», при котором изделие перекошено относительно фронтальной плоскости.

Первым делом уложите лист металла на стол или подставки и выровняйте его по плоскости, используя строительный уровень и подкладки в нужных местах. Дальше действуйте в таком порядке:

Разложите заготовки рамы на листе, отступив от его краев 1 см и соблюдая углы 90°. Прихватите в нескольких точках верхнюю и нижнюю поперечину сваркой, зафиксировав их струбцинами.
Повторите эту же операцию с вертикальными стойками, выполняя прихватки с внутренней стороны профиля. Как это выглядит визуально, показано выше на фото.
Окончательно сварите элементы рамы с листом и между собой. Установите 2 промежуточных перемычки и закрепите их таким же образом.
В конце зачистите болгаркой все сварные швы.

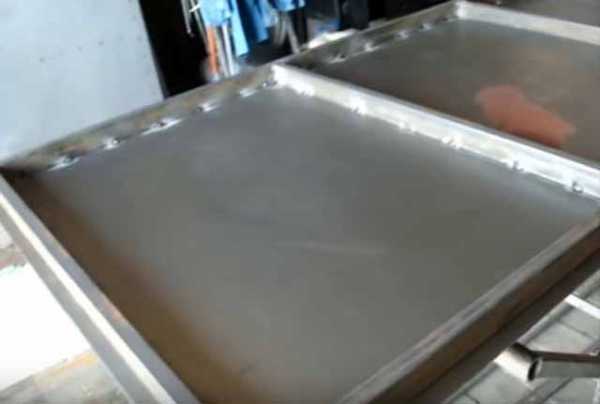

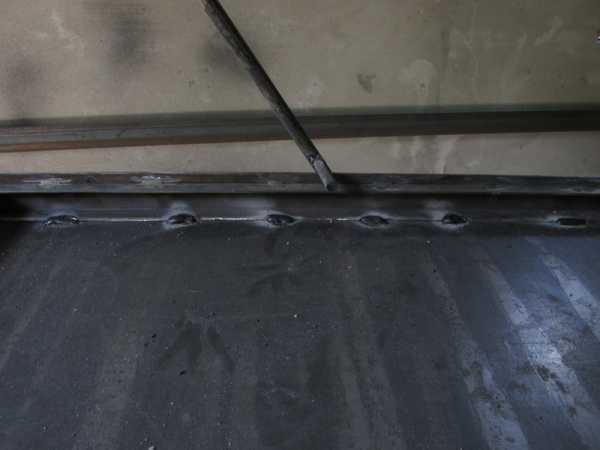

Внимание! При соединении профильной трубы с полотном не делайте сплошных швов, иначе металл поведет и на выходе вы получите тот самый «вертолет». Наплавляйте с внутренней стороны точки через каждые 10 см.

Свариваем коробку

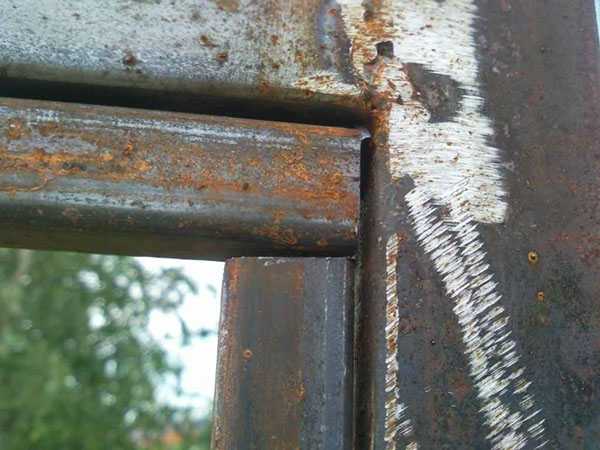

В нашем случае наружная рама монтируется из двух профилей, установленных под углом 90° друг относительно друга (смотрите выше на чертеже). Поэтому сначала сформируйте наружное обрамление, уложив профили по всему периметру полотна и скрепив их прихватками.

Следующая профтруба кладется плашмя на 2 предыдущих с нахлестом и образует внутреннюю раму короба. Внимательно изучите фото, чтобы разобраться в этой комбинации.

Когда все рамные профили лежат на своих местах, прихватите их, а потом точечно сварите между собой. Проследите, чтобы по ошибке не приварить обрамление к полотну двери. Визуально готовая коробка, лежащая на створке, выглядит так:

Перед следующей операцией нужно разделить полотно и коробку, а последнюю перевернуть и положить на рабочий стол. Теперь можно тщательно проварить стыки снаружи и зашлифовать их болгаркой. Не накладывайте швы изнутри, где будет прилегать створка.

Изнутри стык заделывать не нужно, только снаружи

Важный момент. Прежде чем снимать раму с дверного полотна, поставьте метки на обоих элементах, чтобы запомнить их положение и при сборке не перепутать верх и низ.

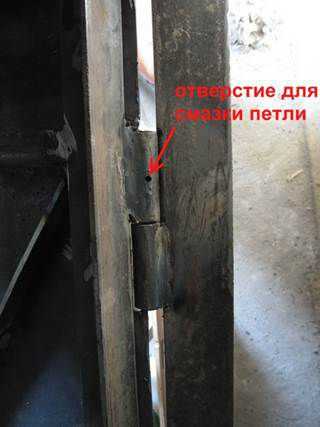

Монтируем навесы

Для продолжения работы необходимо снова положить готовую створку на стол, только теперь поверх коробки. На данном этапе важно четко выверить все зазоры: отступы от края полотна до внешнего среза лутки должны быть равномерными по всему периметру и составлять 1 см, величина щели притвора для закладки уплотнителя – 4—6 мм. Чтобы ее обеспечить, подсуньте под стальной лист прокладки нужной толщины.

Теперь о том, как правильно сделать навесы:

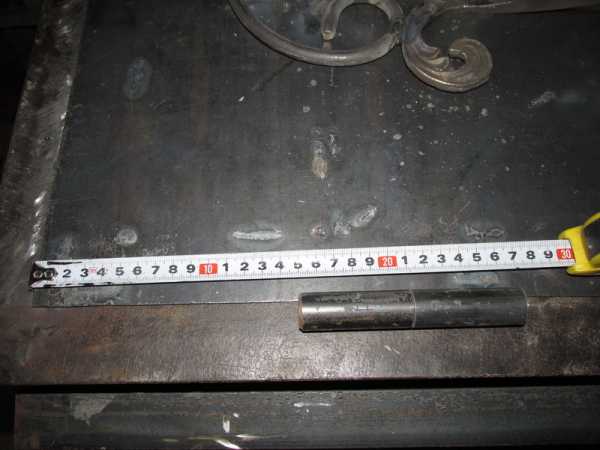

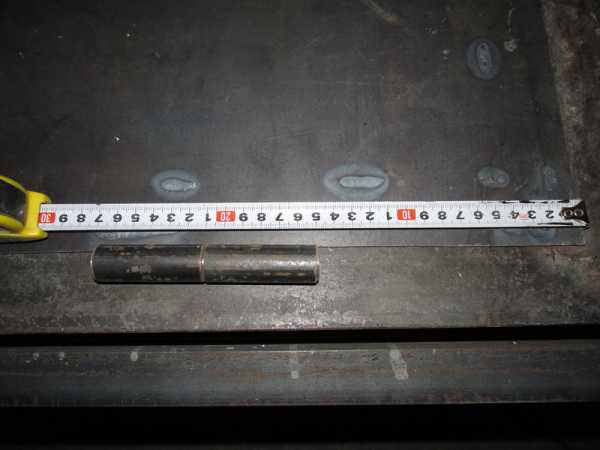

Определите положение навесов, отмерив сверху и снизу одинаковое расстояние – 25 см. Поставьте отметки и пропилите болгаркой пазы в полотне, чтобы сваривать петли напрямую с профилем рамы, а не с листом.
Приварите к верхней части навеса толстую пластину, примерив детали по месту к торцу лутки.
Приложите петлю с пластиной к коробке таким образом, чтобы между ней и плоскостью листа выдержать зазор 3—5 мм. Прихватите деталь сваркой.
Поставьте второй усилитель на полотно двери и сварите его с навесом и створкой. Повторите все операции на другой петле.

Когда железная дверь держится на прихватках, проверьте ее открывание и прилегание, после чего приварите навесы окончательно и зачистите швы.

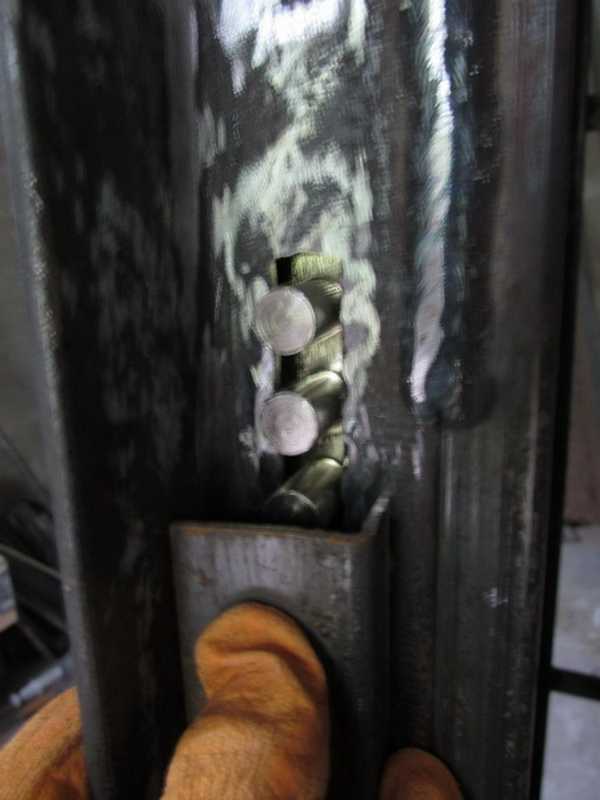

Устанавливаем замок

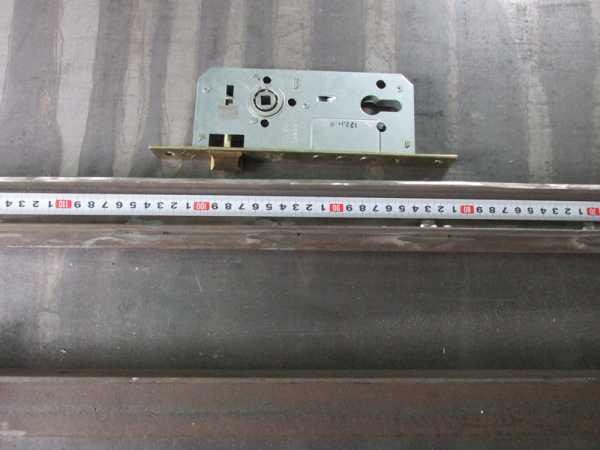

Когда свежеизготовленная входная дверь еще не поставлена в проем, врезка запоров своими руками не составляет проблемы. Для начала приложите замок к торцу полотна и наметьте его контур.

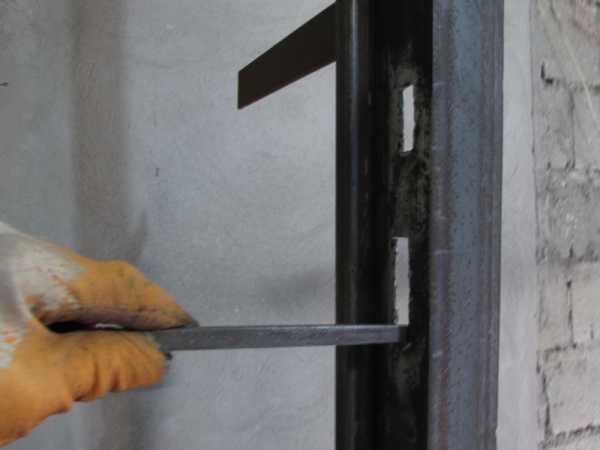

Чтобы вырезать паз под замок, воспользуйтесь болгаркой и дрелью. Когда извлечете обрезанный кусочек металла, выровняйте и зачистите края проема.

Дальше порядок работ такой:

Вставьте замок в паз и просверлите отверстия для крепления. Нарежьте в них резьбу М5 или М6 и закрепите изделие.
Напротив отверстия в корпусе для ручки и замочной скважины поставьте отметки на дверном полотне. Вырежьте в нем такие же проемы и поставьте с наружной стороны ручку с накладкой.
Определите место в дверном косяке, где ригели замка должны входить в отверстия при закрывании. Выполните эти пазы, подчистите их и проверьте, как работает запор. При необходимости подрегулируйте или расширьте проем.

По окончании проделайте в коробке 4 монтажных отверстия, куда при установке войдут анкерные болты. Больше информации и важных моментов об изготовлении железной двери вы сможете узнать, просмотрев видео:

Облицовка изделия

Каким бы способ отделки двери вы ни избрали, вначале ее необходимо защитить от коррозии – загрунтовать и покрасить. Для этого нужно удалить шлак со сварных швов, подчистить их и обезжирить всю поверхность, а затем нанести 2 слоя грунта. После высыхания окрасьте изделие за 2 раза, начиная с тыльной стороны.

Облагородить входные двери можно такими способами:

изнутри утеплить полистирольными плитами, посадив их на клей, и обшить пластиковыми панелями;
прикрутить саморезами внешнюю и внутреннюю накладку из дерева, в частности, вагонки;
обтянуть полотно дерматином, заложив под него слой утеплителя;
купить и смонтировать готовый комплект для дверей из МДФ.

Можно сделать наличники из железа и окрасить в тот же цвет

Готовое изделие устанавливается во входном проеме на анкерных болтах, а щели традиционно уплотняются монтажной пеной. Здесь важно соблюсти горизонталь и вертикаль, чтобы створка хорошо закрывалась, а лутка не была «завалена» внутрь квартиры. Чтобы скрыть пену, снаружи и внутри коробка обшивается наличниками из дерева, металла или пластика. О правильной покраске дверного полотна подробно рассказывается в последнем видеоролике:

Заключение

Самодельные входные двери из железа по сроку службы не уступают заводским, если в процессе изготовления была соблюдена технология и конструкция сварена без перекосов. В противном случае появятся проблемы, в первую очередь, с замком, который начнет плохо закрываться и заклинивать. Чтобы этого не произошло, уделяйте больше времени подгонке всех элементов в процессе сборки, когда ошибки легче исправить.

qustu.com

Железная дверь своими руками — 2 варианта, мастер-класс!

Железные двери используются повсеместно. Их устанавливают не только в квартирах, но и в частных домах, банях, прочих придомовых постройках. Именно такие двери способны надежно защитить имущество от посягательств злоумышленников.

Железная дверь своими руками

Однако приобрести достойную металлическую дверь не всегда возможно. Во-первых, играет роль фактор высокой ценовой политики, во-вторых, иногда требуется изготовить дверь особого размера или с использованием определенных материалов.

Китайская дверь не защитит ваш дом

Собственноручно изготавливая железную дверь, вы можете быть уверены, что конструкция будет действительно качественной, а затраты на материалы не окажутся непосильно высокими.

Производитель	Стоимость двери, руб
Торэкс	10600
Стальной портье	32965
Микрон	16500
Ривале	19900
Сигма	16340
Гардиан	18000 — 120000

Экономими вместе. Делаем железную дверь своими руками

Содержание статьи

Замеры и чертежи

Прежде чем изготавливать дверь из стали, необходимо тщательно промерить дверной проем и убедиться, что стена представляет собой кирпичную кладку или слой бетона, а не толстый слой штукатурки или фанеры.

Железная дверь своими руками, конструкция

Когда дверной проем измерен, можно начинать работу над чертежом конструкции. На нем обязательно отражаются габариты двери, высота установки замка и петель, положение ребер жесткости и другие конструктивные особенности двери.

Чертеж двери

Обратите внимание! Если в процессе замеров показания получаются более 1500*2000 мм, то рекомендуется коробку двери сделать сборной, добавив сбоку либо сверху дополнительную рамку, зашитую металлом. В частных домах в широкие дверные проемы добавляют два дополнительных остекленных модуля, которые не только укрепляют всю конструкцию двери, но и украшают всю входную группу.

Проект входной группы

Входные двери

Материалы для изготовления двери, инструмент

Сортовой прокат (уголок либо профильная квадратная труба со стороной 40мм) для изготовления коробки и самой двери.
Стальной лист толщиной 2-3 мм.
Уголки и стальной лист
Петли металлические (минимум 2 шт.).
Замок, дверной глазок, ручка.
Фанера и пенопласт либо пенопластовая крошка и клей ПВА для утепления.
Анкеры, прочий крепеж.
Аппарат сварочный, болгарка, электродрель и комплектующие к инструментам.
Растворитель и краска для металла, грунтовка, кисти, валик.
Измерительные инструменты (рулетка, угольник).

Вариант первый. Классическая железная дверь

Классическая железная дверь состоит непосредственно из полотна, металлической дверной коробки, соединяющих их петель и крепежных пластин, которые фиксируют дверь в проеме.

Шаг 1

Разметка и резка уголка

Обратите внимание! Работы необходимо выполнять на металлическом верстаке.

Собираем раму двери (коробку). Для этого по произведенным ранее разметкам нарезаем металлический профиль (уголок) под углом 45 градусов. Проверяем точность резки, соединяя раму и прикладывая столярный уголок.

Проверяем точность резки, соединяя раму и прикладывая столярный уголок

Также может собрать раму из металлических труб, сварив их между собой в прямоугольную конструкцию. При работе важно проверять не только точность соединения углов, но и производить замеры диагоналей конструкции во избежание перекоса.

Цены на двери СтройГост

~~Дверь металлическая СтройГост~~

Все сварные швы сразу обрабатываем углошлифовальной машинкой. Это необходимо, чтобы в дальнейшем полотно плотно прилегало к коробке.

Все сварные швы сразу обрабатываем углошлифовальной машинкой

Шаг 2

Делаем заготовки для каркаса двери. Используем уголок металлический. Зазор между рамкой двери и коробкой будем выдерживать в пределах 5 мм – со стороны замка и 3 мм с остальных трех сторон. Для удобства можно подготовить металлические прямоугольники заявленной толщины (шаблоны).

Дверная коробка из квадратной трубы

Размечаем и нарезаем металлический профиль. Вкладываем его внутрь дверной коробки. Проверяем диагонали. Если они соответствуют, то в одном из боковых профилей делаем прорезь для дверного замка. Далее прихватываем сваркой углы рамки и оба каркаса по периметру в нескольких местах.

Рамка двери

На этом этапе на дверную рамку можно наварить металлические полосы, которые станут фиксаторами для будущей обшивки двери.

Шаг 3

В середину будущего дверного полотна привариваем первое ребро жесткости. Для этого замеряем длину дверного каркаса, отрезаем профиль и сваркой фиксируем его вертикально в центре. Зачищаем сварные швы болгаркой.

Шаг 4

Резка листа

Производим разметку дверного полотна. Напуски стального листа на коробку по 10-15 мм, со стороны петель – 5 мм.

Привариваем к получившейся дверной раме лист металла

Разрезаем сталь болгаркой и привариваем к дверной раме

Разрезаем сталь болгаркой и привариваем к дверной раме.

Внутрь дверного полотна привариваем горизонтальные ребра жесткости. Если их окажется недостаточно, то количество арматуры следует увеличить.

Шаг 5

Прорези для замка

Нарезка резьбы

Установка замка

Для сохранности замка привариваем уголок

Замочная скважина

Замок

Устанавливаем замок. Делаем мелом или маркером разметку на дверном полотне. Просверливаем замочную скважину, обрабатываем ее напильником. Сверлим отверстия под крепеж замка, метчиком нарезаем резьбу и фиксируем замок болтами. Устанавливаем ручку замка.

Установка ручки двери

Внимание! Инструкция по установке замка входной двери может различаться в зависимости от модификации приобретенного вами изделия.

Цилиндровый замок

Замок для двери

Шаг 6

Смазываем петли и привариваем их к дверной коробке и каркасу дверного полотна.

Петли

Болгаркой разрезаем места соединения рамы и дверного полотна (прихваченные сваркой участки). Раскрываем дверь. Фиксируем петли сваркой изнутри.

Обратите внимание! На этом этапе можно просверлить отверстие под дверной глазок либо сквозь центральный вертикальный профиль и листовой металл, либо сместив глазок чуть в сторону и высверлив отверстие только в стальном полотне.

Шаг 7

Входная дверь

Пластины для крепления двери в проеме

Изготовим крепеж для двери. Берем металлические полоски (от 6 до 10 штук). Привариваем их к дверной коробке. В дальнейшем в этих полосках появятся отверстия для анкеров.

Шаг 8

Утепляем дверь. Разрезаем пенопласт, минеральную вату либо любой другой утеплитель. Заполняем им пространство между ребрами жесткости двери.

Утепление двери

Делаем внутреннюю декоративную обшивку. Например, можно использовать вырезанный по размеру лист фанеры и закрепить его клепками. Также для отделки моно использовать ламинированные, пластиковые панели или вагонку. Последний вариант особенно актуален, если дверь будет установлена в бане.

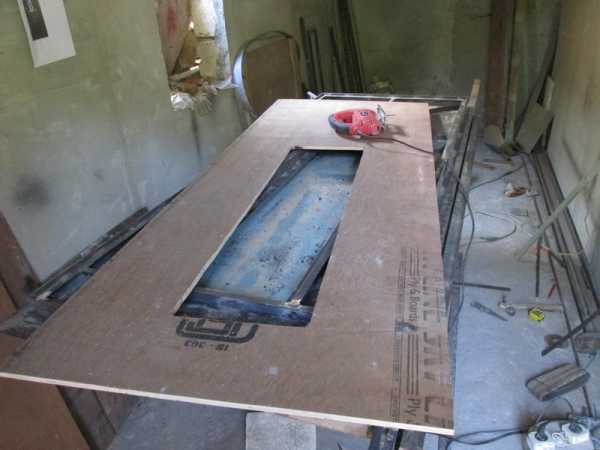

Разметка и резка фанеры

Готовая дверь

Отделка металлической двери вагонкой

Шаг 9

Дверь готова. Остается ее покрыть автомобильной грунтовкой и краской. Вместо окрашивания дверь можно обшить дерматином или кожей. При необходимости установите уплотнители на дверную раму.

Можно переходить к установке, высверлив отверстия в приваренных ранее полосках стали и фиксируя дверную коробку в проеме анкерами. При установке важно использовать уровень, чтобы исключить перекос.

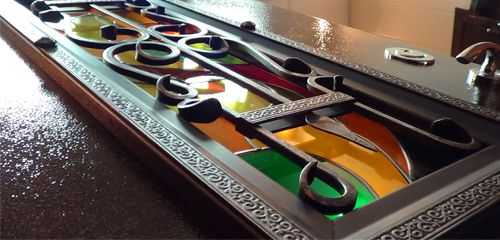

Вариант второй. Металлическая дверь с окном и элементами холодной ковки

Железная дверь своими руками со стеклом

Обычно входные двери со стеклопакетами устанавливают в частных домах. Благодаря окну, в прихожей будет светлее, а элементы ковки сделают парадный вход эксклюзивным и привлекательным внешне.

Прорезь для окна

Ребра жесткости

Установка двери

Окно в дверном проеме изготавливается на этапе резки стального листа. Далее по периметру вырезанного прямоугольного (либо другой формы) отверстия наваривается металлическая арматура. Последующие этапы работ вплоть до покраски аналогичны классической двери.

Цены на стальные входные двери Браво

~~Дверь стальная входная Браво~~

После окрашивания в оконный проем необходимо установить стеклопакет, а с внешней стороны двери закрепить сваркой декоративную решетку, изготовленную методом холодной либо горячей ковки.

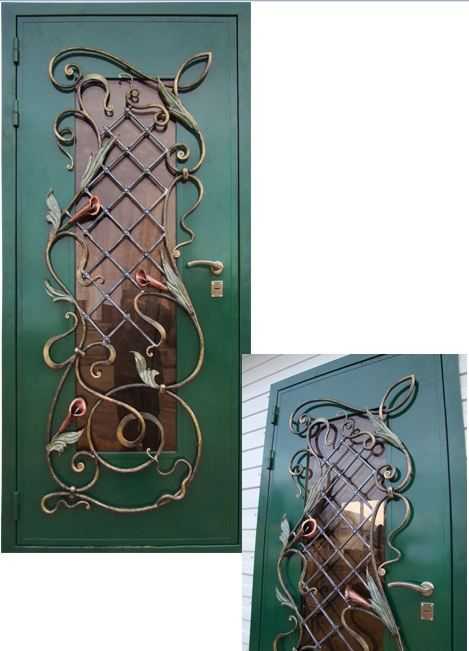

Металлические двери с ковкой

Дополнительно можно установить на входную дверь доводчик. Тогда конструкция будет закрываться плавно и бесшумно.

Доводчик для входной двери

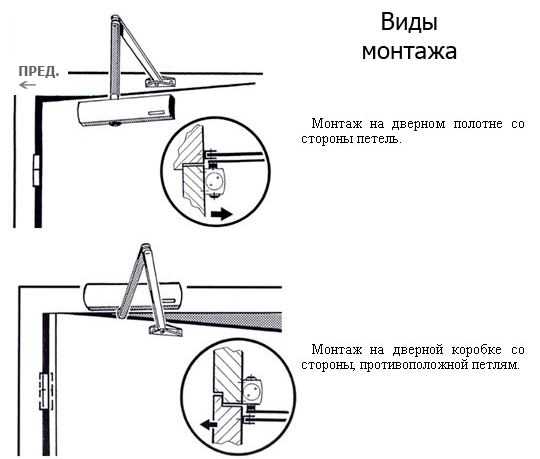

Варианты установки дверных доводчиков

Теперь ваш дом надежно защищен новенькой железной дверью

Видео – Железная дверь своими руками

Видео – Процесс изготовления стальной двери

stroyday.ru

Как сварить металлическую дверь своими руками?

У каждого человека, умеющего пользоваться сварочным аппаратом, возникает желание изготовить красивую и надёжную железную дверь своими руками. Эта работа требует навыков, но зато изделие получится индивидуальным, гарантированно прочным и долговечным. Процесс сварки таких дверей не потребует фантастических финансовых затрат и не занимает много времени. Необходимо рассчитать количество материала и приготовить необходимые инструменты, но предварительно нужно выполнить промеры и начертить подробный чертёж будущего изделия. Мы опишем подробно весь производственный процесс и последовательность операций.

Выполнение подготовительных процедур

Подготовительные работы заключаются в выборе дизайна и конструкции будущей двери, поскольку каждая дверь уникальна по размерам и может быть уличной или внутриподъездной. Чтобы понять, как сварить дверь правильно, нужно определиться с материалом, фурнитурой и декором, которые вы хотите использовать. Для того чтобы высчитать количество комплектующих изделий, нужно сделать промеры и изготовить точный чертёж. В процессе подготовительных работ необходимо учитывать следующие обстоятельства:

рекомендуемые габариты двери не более чем 100 Х 200 см, иначе она будет слишком тяжёлой, потому что понадобятся дополнительные ребра жёсткости;
если габариты проёма превышают 200 см в высоту, нужно закрыть лишнюю часть проёма утеплёнными декоративными или глухими вставками;
если проём шире 100 см, можно поставить глухую вставку или распашную надёжно закреплённую створку;
определить, в какую сторону будет открываться дверь, и подобрать соответствующие замки;
высчитать местоположение замков и дверного глазка в соответствии с ростом проживающих;
определить тип лакокрасочного, утеплительного и внутреннего декоративного покрытия;
высчитать тип и глубину узлов крепления дверной коробки, противосъёмных штырей и вертикального привода крепления;
рассчитать параметры и определить тип металлических комплектующих.

Очень важно убедиться в том, что коробка будет крепиться к монолитному проёму, а не к деревянным или оштукатуренным непрочным поверхностям.

На чертеже, выполненном в масштабе, должно быть указано местоположение глазка, ручек, замочных скважин, петель (от 2 до 4 шт.), рёбер жёсткости и противосъёмных устройств и механизмов. Для регулировки дверное полотно должно быть меньше коробки, а она в свою очередь — меньше дверного проема на два сантиметра.

Необходимые инструменты и материалы

Быстрая и качественная работа возможна лишь при наличии удобного и правильно организованного рабочего места и исправного инструмента. Самостоятельная сварка металлических дверей требует наличия определённого инструментального минимума, который состоит из следующего набора:

удобный и прочный монтажный стол;
сварочный аппарат с набором электродов и маской;
разметочный инструмент, фломастер или заточенный мел;
сварочные магниты с углом 90 ^о и струбцины;
углошлифовальная машина (болгарка) с дисками;
электродрель и шуруповёрт с набором свёрл и бит;
перфоратор с твёрдосплавными свёрлами;
исправные электрические удлинители;
рулетка и строительный уровень.

После промера и составления подробного чертежа можно точно высчитать количество и наименование металла, необходимого для сварки дверей, а также подобрать замки, петли и другие комплектующие. Естественное желание подчеркнуть собственную индивидуальность может повлиять на выбор материала, и особое внимание здесь необходимо уделить внешнему виду, петлям, повышенной секретности замков, противосъёмным узлам и дополнительным запорным механизмам. Стандартный комплект материалов для металлической двери состоит из следующих элементов:

для лицевого листа выбирается сталь толщиной не менее 2—3 мм, по размеру двери с перекрытием коробки, обычно 100 Х 210 см;
дверную коробку сваривают из уголка 3 Х 3 см;
для дверной рамы и рёбер жёсткости используют профилированную трубу 2.5 Х 5 см и полосы;
крепление коробки к проёму обеспечивается полосами толщиной 3 мм в количестве 4—6 шт. и длиной 30 см;
петли дверные в количестве 3 штук;
выбранная фурнитура и крепёжные болты;
грунтовка и полимерная краска;
утеплитель и внутренняя декоративная отделка.

Важно, чтобы замки обладали высокой износостойкостью, а петли были снабжены подшипниками, обеспечивающими бесшумность и долгий срок службы.
Последовательность сварочных операций
Процесс сварки дверей носит индивидуальный характер и зависит от конкретного проекта. Необходимо, чтобы параметры сварочного аппарата позволяли стабильно работать при существующем напряжении в сети. Для соблюдения необходимых габаритов и углов нужно как можно чаще сверяться с измерительным инструментом, а также использовать при работе специальные сварочные магниты. Последовательность операций заключается в поэтапном выполнении следующих основных пунктов, а именно:
размечается и раскраивается дверная коробка, выставляются по углам магниты, производится прихваточная сварка;
в случае нарушения угла соединения он корректируется, далее конструкция сваривается окончательно;
швы со всех сторон обрабатываются болгаркой;
затем раскраивается и сваривается каркас двери с обязательным промером диагоналей;
необходим зазор между коробкой и каркасом в 3 мм с трёх сторон и 5 мм со стороны крепления замков;
в каркас двери ввариваются рёбра жёсткости с учётом местоположения замков, глазка, противосъёмных штырей, привода вертикальных запоров;
размечаем лицевой лист и привариваем его к каркасу и рёбрам жёсткости швом около 4 см через каждые 15—20 см;
привариваем петли, предварительно просверлив отверстие для смазки;
к сваренной двери крепим узел замка, штыри и рассверливаем все необходимые отверстия;
к коробке привариваем пластины для крепления, шлифуем и грунтуем железную дверь;
далее производится окраска, а после высыхания крепится вся фурнитура;
дверное полотно утепляется и осуществляется отделка с внутренней стороны с окончательной окраской.
Важно проводить производственный процесс без спешки, тщательно промеривая углы и добиваясь безупречной работы замков, вертикальных запоров и поворотных петель.
Конечно, эта последовательность не отражает нюансов каждой индивидуальной металлической двери, но основная схема изложена правильно. Толщина, габариты, а значит, и вес подбираются в зависимости от потребности и индивидуальности каждого хозяина. При этом обязательно нужно учитывать, что дополнительная масса потребует увеличения жёсткости, а это приведёт к большей нагрузке на каркас, петли и дверную коробку.
Итоги
Нами было рассказано о том, как рассчитать, разметить и сварить металлическую дверь своими руками, о том, какие инструменты нужны для этого процесса, какую последовательность действий необходимо соблюдать. Качество приходит с опытом, но вы, несомненно, сэкономите значительные финансовые средства, а также изготовите дверь по своему вкусу и размерам. Удачной и успешной работы!
electrod.biz
Как сварить железную дверь своими руками
Стальные двери получили широкое распространение. Причина их популярности очевидна. Они способны оказать более серьёзное сопротивление злоумышленникам, нежели традиционная деревянная дверь. Подобную конструкцию можно поставить на входе в жилой дом или магазин, оборудовать с её помощью вход на склад, в подвал и в другие хозяйственные помещения. На рынке присутствует множество моделей подобной продукции. Но если по каким-то причинам она вас не устраивает, всегда можно изготовить железную дверь своими руками.
Необходимый инструмент
Прежде всего, следует позаботиться об инструменте. Чтобы не создавать себе лишних проблем, на нём лучше не экономить. Для выполнения работ обязательно потребуются:
Аппарат для электросварки. Газовое оборудование для решения поставленной задачи подходит плохо.
Одежда сварщика – маска, защитный фартук, рукавицы и респиратор.
Угловая шлифовальная машина, именуемая в народе болгаркой. Она лучше всего подойдёт для быстрого раскроя и обработки металла.
Слесарный инструмент – клещи, пассатижи, молотки, отвёртки и т. п.
Дрель, лучше – ударная, с комплектом свёрл по металлу и камню.
Кисти, валик или пульверизатор для нанесения антикоррозийной защиты и краски.
Измерительный инструмент – линейка, рулетка, уголок, уровень и отвес.
Шаг за шагом
Создание конструкции будет происходить в несколько этапов, каждый из которых должен быть завершён прежде, чем вы перейдёте к следующему.
Хотите вы того, или нет, но придётся разработать хотя бы черновой проект. В противном случае гарантировать работоспособность двери будет попросту невозможно. Для этого, прежде всего, следует произвести тщательные замеры проёма, в который будет устанавливаться дверь. С помощью уровня следует убедиться в отсутствие перекосов проёма, линейкой или рулеткой измерить его высоту и ширину, а также толщину стен. Если будут выявлены перекосы, их необходимо предварительно выровнять, после чего произвести все замеры заново.
Затем выбираем материал. Потребуется металлический профиль для изготовления каркаса двери и её коробки, и стальной лист для обшивки. В качестве материала для каркаса хорошо подойдёт профильная труба квадратного сечения, например, 40х60 мм. Она обладает необходимой прочностью и хорошо подходит по размеру. Металл для обшивки должен быть толщиной не менее двух миллиметров.
После этого выбираем марку стали. Оговоримся сразу – обладающие максимальной прочностью материалы, способные противостоять самым продвинутым средствам взлома, относятся к третьей группе сталей и обладают плохой свариваемостью. Для его сварки потребуются сложные технологии, которыми располагает только серьёзное производство. Это значит, что выбирать придётся между сталями первой и второй группы, обладающими хорошей и удовлетворительной свариваемостью.
Стоит заранее позаботиться о защите двери от коррозии. И, как ни удивительно это прозвучит для многих, от оцинкованного листа придётся отказаться. Прежде всего, потому что в месте сварки слой оцинковки будет обязательно нарушен и возникнет так называемая химическая электропара, благодаря которой коррозия будет стремительно прогрессировать. В промышленном производстве существуют технологии восстановления цинкового покрытия. В быту же следует ограничиться покупкой чистого стального листа, на который придётся нанести антикоррозийное и лакокрасочное покрытие. Не стоит забывать и о том, что сгорающий в процессе сварки цинк очень вреден для здоровья.
В соответствии с проведёнными замерами проектируем коробку и каркас. Начать придётся с коробки, используя для этого ту же самую трубу, которая пойдёт на изготовление каркаса полотна. Разумеется, коробку можно укрепить анкерами непосредственно к стене. Но для большей надёжности рекомендуется сначала изготовить из стального листа П-образный профиль и, охватив проём по периметру, именно эту защиту зафиксировать с помощью анкерных болтов. Когда это будет сделано, к получившейся конструкции без проблем удастся приварить элементы дверной коробки так, как это показано на чертеже №1.
Следующим шагом будет изготовление каркаса дверного полотна. Существуют проекты, в которых для этого используется профиль различного сечения. Теоретически это должно удешевить конструкцию, а на практике усложняет её изготовление. Проще будет сварить каркас из одинакового профиля. Примерно так, как это показано на чертеже №2. Размер ячеек придётся подбирать самостоятельно, поскольку он напрямую связан с размерами самого дверного проёма. Между дверной коробкой и полотном необходимо обеспечить зазор не менее 3 мм. В противном случае дверь просто не будет нормально открываться. Если есть намеренье обварить торец двери по периметру стальным листом, что на самом деле необязательно, придётся сделать с каждого края дополнительный отступ на толщину металла. Заранее стоит позаботиться и о месте под дверной замок. Как это сделать, также показано на чертеже №2. Это лучше, чем резать уже сваренное полотно.
Лицевую сторону полотна лучше всего изготовить из цельного куска листа. Предварительно сделанная заготовка должна выступать за край каркаса так, чтобы перекрывать щель дверного проёма не менее чем на 10 мм. Заготовка укладывается на пол, после чего на ней выставляется и приваривается каркас. Чтобы не прожечь стальной лист насквозь и свести к минимуму повреждения, рекомендуется использовать для работы сварочный полуавтомат. Несколько хуже подходит для этих целей электродная сварка. Разумеется, встречаются и виртуозы газовой горелки, но тут всё зависит от мастерства.
Далее, следует нанести на внутреннюю поверхность получившейся конструкции антикоррозийную мастику. В магазинах автохимии в подобных составах нет недостатка. Вы можете выбрать марку по своему вкусу и нанести её в соответствии с инструкцией.
Настало время подумать о теплоизоляции. Лучше всего использовать для этих целей минеральную вату. Она хорошо выполняет свои функции, и не будет гореть, когда придёт пора приваривать другие элементы полотна. Куски минеральной ваты укладывают внутрь ячеек каркаса. Но можно пойти и другим путём. Для этого придётся закончить все сварочные работы, а уже потом, через специально проделанные отверстия, заполнить полости двери аэрозольной теплоизоляцией, вроде жидкого пенополиуретана.
Теперь пришла пора установить внутреннюю обшивку полотна. Лучше изготовить такую деталь одним куском, просверлив достаточное количество отверстий в местах, где лист будет соприкасаться с каркасом. Впоследствии через эти отверстия можно будет приварить элемент на место.
Выбирать конструкцию петель также можно по желанию. Тут главное, чтобы они выдерживали вес полотна. Не пытайтесь установить дверь на три и более петель – расположить их соосно, чтобы они воспринимали нагрузку одновременно, невозможно и работать на деле будут только две. Приваривать их лучше всего по месту, предварительно выставив полотно в проёме.
Убедившись, что дверь открывается и закрывается нормально, её следует покрасить. В некоторых случаях этого бывает достаточно. Ну а возникнет желание, можно закрепить на её сторонах декоративную обшивку, выбрав материал по своему вкусу. Это может быть дерево, кожа или пластик. Проще всего закрепить такую облицовку на клей.

Полезный совет
Если речь идёт об изготовлении не одного экземпляра двери, а нескольких одинаковых, рекомендуется изготовить из дерева специальный кондуктор, в котором будет значительно проще производить сборку и сварку всех конструктивных элементов, нежели подгонять детали на глазок. Но это уже, как говорится, по желанию. Если поймёте, что у вас всё хорошо получается, то сможете заснять свою работу на видео и выложить в сеть, чтобы поделиться опытом с другими людьми.
Поделись с друзьями
0
0
0
0
svarkalegko.com
Как правильно сделать входную металлическую дверь с окном и декором в технике холодной ковки: оборудование, инструменты и материалы, технология изготовления двери из металла, установка замка, ручки и петель
Мне бы хотелось показать и рассказать, как изготовить полноценную дверь своими собственными силами. Это не так сложно, не стоит бояться, тем более. Я и сам имею небольшой опыт в сварке. С решением этой проблемы мне пришлось столкнуться по работе. Для технического помещения нужна была металлическая дверь и желательно с окном. Конечно, подобного типа дверь можно заказать и купить в магазине, однако вы почувствуете реальную экономию, когда сделаете ее своими руками. Вооружившись подходящим эскизом двери, я приступил к делу.
металлический уголок 50×50×4 мм
металлическая полоса 20×2 мм
квадратная труба 20×20 мм
листовая сталь 2000×1000×2 мм
лист фанеры 2000×1000×12мм

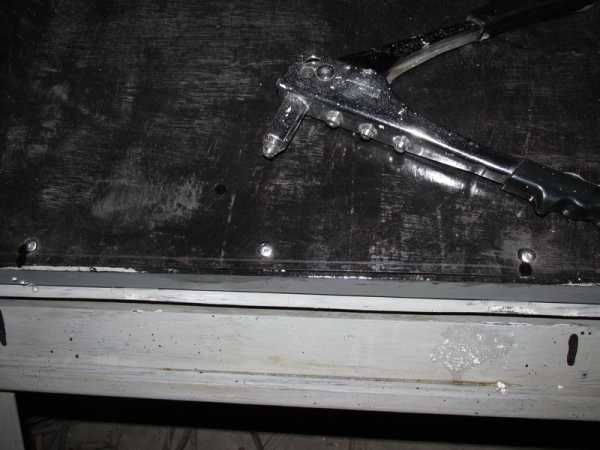

заклёпки 4×16-1 упаковка
дверные петли диаметром 16мм, длиной 12 мм 2 штуки
металлическая полоса 40×4 мм
клей ПВА
пенопластовая крошка
электроды
отрезные диски по металлу
шлифовальный диск по металлу
автомобильная грунтовка
чёрная краска
молотковая краска
Прежде всего, надо определиться с внешним видом будущей двери, сделать самостоятельно или найти в Интернете ее эскиз или фото. Эскиз я распечатал в масштабе, исходя из действительных размеров дверного проема. Если на эскизе ширина проема, к примеру, 20 мм, это значит, что ее настоящая ширина — 2 м.
Для того чтобы сделать дверь, лучше всего начать с рамы, которую я сварил из металлического уголка.
Размечаем уголок и режем его болгаркой под 45 градусов.
Столярный уголок прикладываем к углу рамы, придерживаемся угла в 90 градусов.
Сварив углы, шлифуем их болгаркой с шлифовальным диском.
Из этого же уголка и металлической полосы (20×2) я сделал заготовки для каркаса двери. Шаблон поможет вычислить точное расстояние для приваривания полосы. Для этого к внутренней части уголка (50×50) прикладывается шаблон вместе с полосой (20×2), потом полоса приваривается к уголку.
В дальнейшем полоса будет служить фиксатором фанеры. Затем по всей длине уголка срезаются излишки материала.
На одной из полос я сделал отверстие для замка, чтобы не делать это потом, когда весь каркас будет готов.
Замочное отверстие делаем с отступом 900 мм от края уголка.
Делаем заготовки из металла для дверного каркаса по размерам внутренней рамы. Из уже сделанного уголка создается каркас для дверей. Он делается по высоте и ширине внутреннего размера дверной рамы.
Для того чтоб избежать затирания каркаса и дверной рамы, между ними нужно поставить металлические пластины, которые я изготовил из той же полосы 20×2 мм.
Между рамами вставляем наши заготовки — металлические пластины толщиной 2мм.
Теперь свариваем дверной каркас.
В итоге у нас получился дверная рама и дверной каркас.
Привариваем к получившейся дверной раме лист металла. Расстояние от края металлического листа до каркаса — 15мм

Для будущего окна болгаркой вырезаем проём в центре двери.
Также делаем рёбра жёсткости, как показано на фото, и привариваем их к двери, чтобы она не погнулась и сохраняла форму.
Первоначального количества ребер жесткости оказалось недостаточно, поэтому нужно сделать дополнительные.
Но и этого оказалось недостаточно, поэтому для прочности добавьте и диагональные рёбра.
Ребер жесткости должно быть столько, сколько позволит двери не гнуться.
Вот так должна выглядеть получившаяся у вас конструкция.
Далее необходимо установить замок.
С помощью дрели и сверла диаметром 4,2мм делаем отверстие, затем делаем метчиком резьбу на 5мм.
Болтами диаметром 5мм крепим замок к дверному каркасу.
Маркером можно сделать разметку для будущего отверстия под сердцевину замка.
Сначала сверлим отверстие при помощи дрели и сверла диаметром 12мм, потом это отверстие доработал круглым напильником.
Далее устанавливается ручка.
Теперь вырежем из фанеры прямоугольник по размерам будущей двери для внутренней стороны двери.
Теперь займемся петлями. Чтобы правильно выбрать их местоположение, нужно отступить по 150 мм верхнего и нижнего края двери.

При этом располагать петли следует так, чтобы отверстия для смазки смотрели на лицевую часть дверей.
По периметру дверной рамы привариваем квадратную трубу (20×20), чтобы закрыть щель между рамами.

Теперь возьмем небольшие полоски (40×4) металла, которые послужат нам для крепежа дверей, и приварим их перпендикулярно поверхности двери. С их помощью дверь и будет крепиться в дверном проёме.
В дверной раме делаем два отверстия для «язычков» замка. Разметку для «язычков» делаем непосредственно от замка закреплённого на двери.
Для сохранности замка привариваем уголок.
Теперь займемся покраской двери. Сначала покроем ее грунтовой краской.
После того как слой грунтовки высох, покрываем дверь черной краской.
В качестве утеплителя для двери используем пенопластовую крошку. Ее нужно смешать с ПВА.
Затем аккуратно заполните смесью для утепления всю поверхность двери.
Заранее покрашенную фанеру крепим заклёпками к дверному каркасу.
Теперь красим дверь с обеих сторон молотковой краской.
Чтобы избежать потеков и равномерно распределить краску, желательно положить дверь горизонтально.
У нас осталось пустым отверстие для окна. В него мы устанавливаем декоративную решетку, выполненную в технике холодной ковки металла.
Кроме того, нам нужно установить стеклопакет, чтобы дверь была теплой.
Дверь готова, теперь ее нужно установить в дверной проем. Для этого понадобиться уровень, чтобы сохранить вертикаль двери. Перпендикулярно раме я приварил металлическую полоску, в ней делается отверстие диаметром 12мм для фиксации анкерными болтами (Д12мм и длиной 100мм).
Теперь дверь не только вызывает чувство гордости и удовлетворения за выполненную работу, но и готова к постоянному использованию.
www.diy.ru
