Система вентиляции в многоквартирном доме: решения для многоэтажных зданий

Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

Содержание:

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

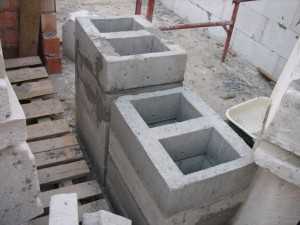

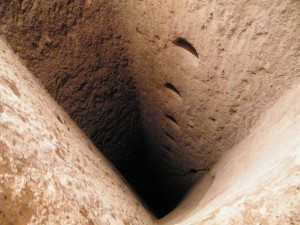

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

  • Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
  • Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
  • Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

  1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
  2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
  3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
  4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

  • герметичность;
  • высокая производительность;
  • пожаробезопасность;
  • соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

  1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
  2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
  3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

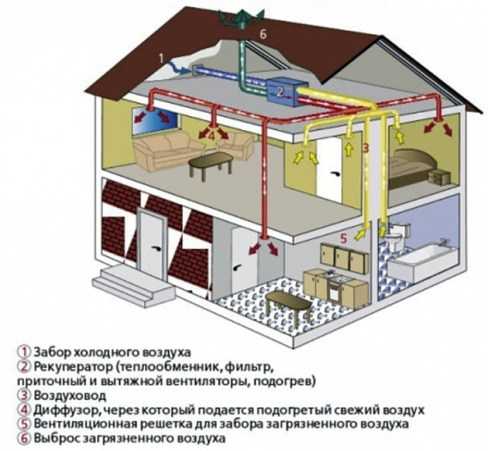

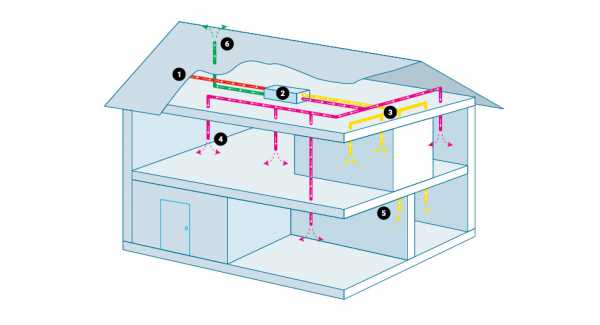

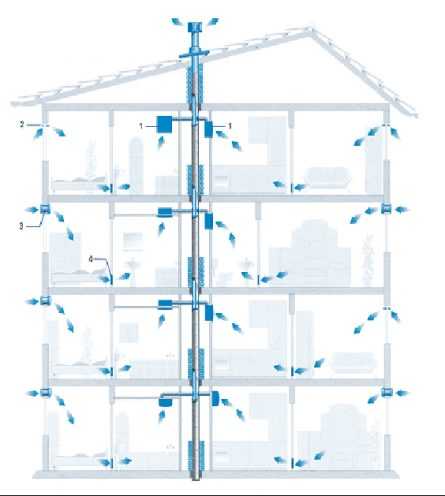

  1. точка забора свежего воздуха;
  2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
  3. воздуховоды;
  4. диффузор, через который подается свежий воздух;
  5. вентиляционная решетка для забора отработанного воздуха;
  6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

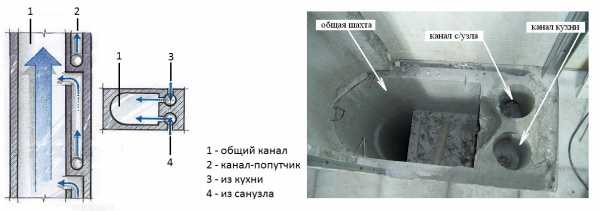

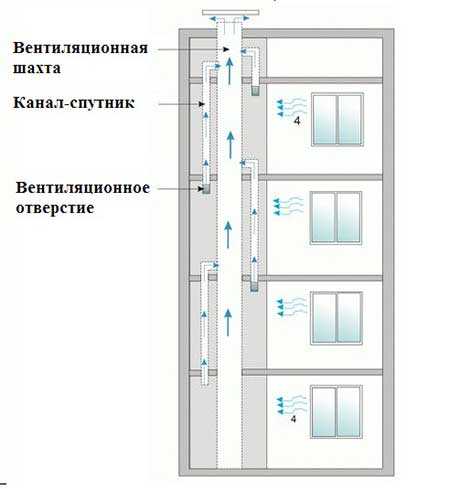

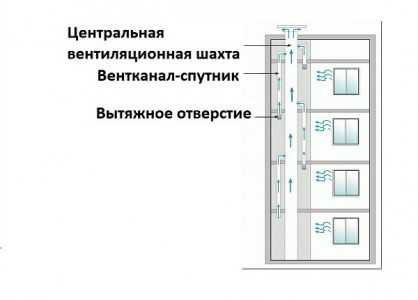

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

  • Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
  • В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
  • Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

tion.ru

Вентиляция в многоквартирном доме: устройство, схема

Вентиляция жилых зданий – один из ключевых пунктов в обеспечении комфортной воздушной среды для людей. Плохая циркуляция воздуха в доме может не только отрицательно сказаться на здоровье жильцов, но и потребовать растрат на дополнительные вытяжные системы. Действующие воздуховоды – это также один из главных пунктов обеспечения противопожарной безопасности. В этом материале мы объясним, как устроена вентиляция в многоквартирном доме и какие мероприятия могут увеличить эффективность её работы.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

  • обеспечивать проникновение чистого воздуха в квартиры;
  • вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
  • регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

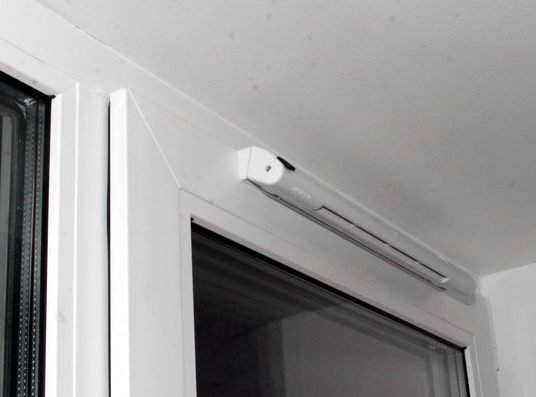

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

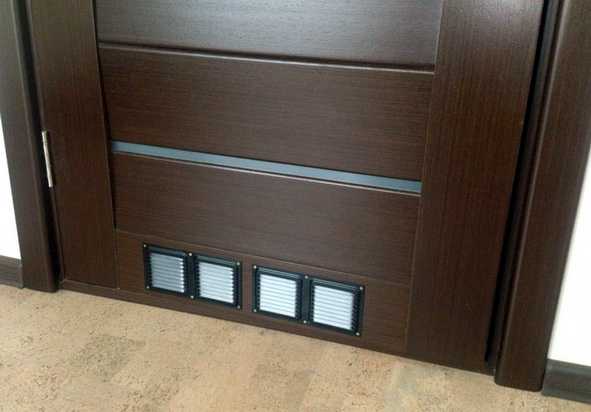

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

Самая удачная схема вентиляции в панельном доме – индивидуальная, когда каждая квартира имеет отдельный канал с выходом на крышу.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

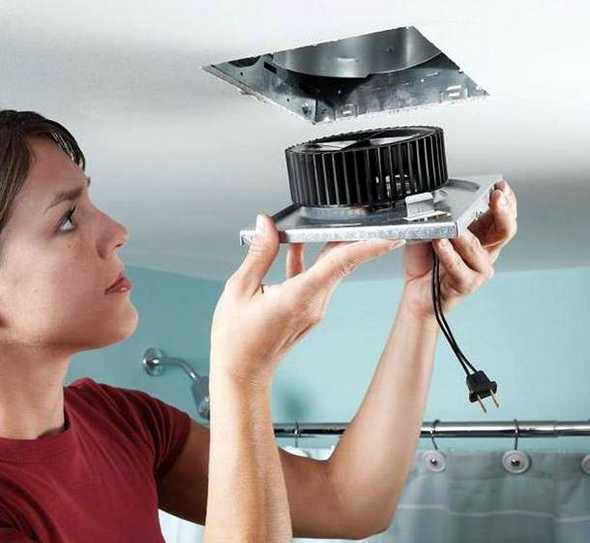

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате. Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

  • вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
  • вентилятор в ванной — удалять влажный воздух;
  • кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Количество приточного воздуха может превышать объёмы выводимого на 15–20%, но не наоборот.

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом. Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения.

Полная очистка общедомовой вентиляции проводится специальной службой по запросу жильцов.

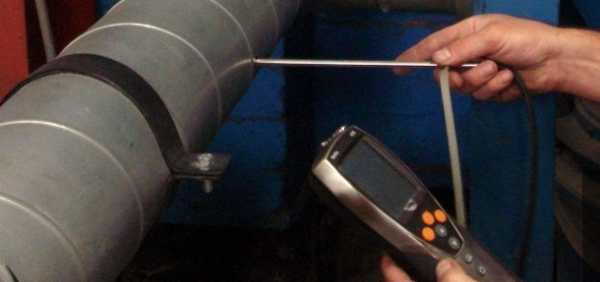

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

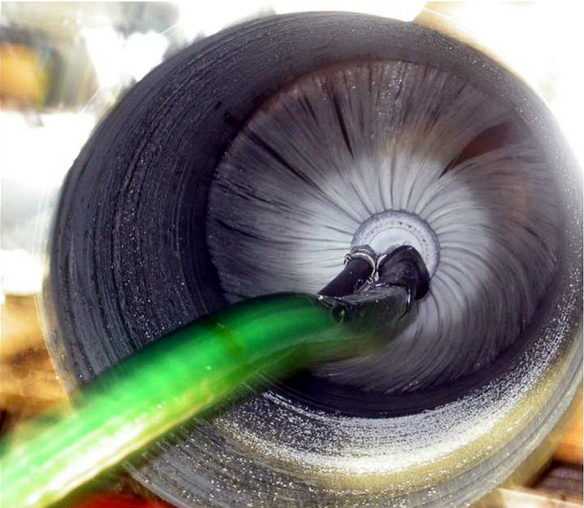

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

ventinginfo.ru

Вентиляция в многоквартирном жилом доме: схема, устройство, расчет

От того, насколько эффективно функционирует вентиляция в многоквартирном доме, зависит качество воздушной среды в помещениях, а значит, и здоровье проживающих там людей. Многие жильцы, сами того не понимая, нарушают воздухообмен, хотя на самом деле стремятся улучшить условия и повысить комфорт своего проживания. Цель нашей статьи – пояснить, как действуют различные схемы вентиляции многоквартирных домов и указать на нюансы, нарушающие их работу. Также мы затронем вопрос обслуживания и периодической очистки систем для подачи и удаления воздуха.

Содержание статьи:

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

Примечание. Встречаются и комбинированные системы, где задействована естественная приточная вентиляция и механическая вытяжка.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

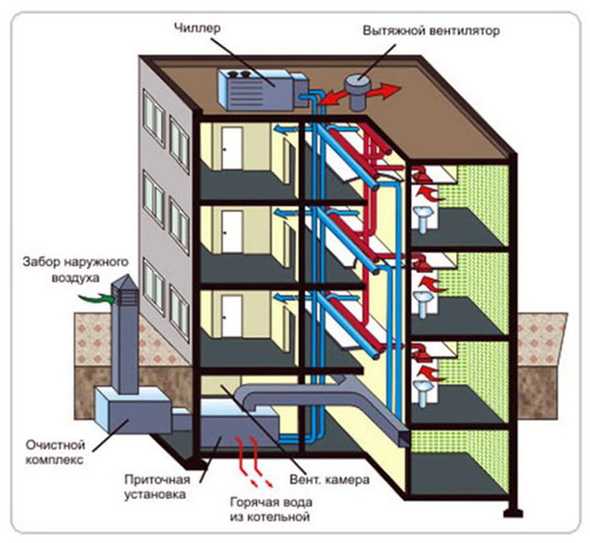

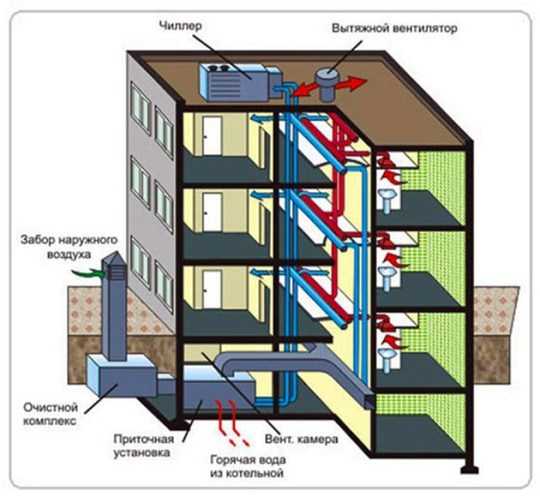

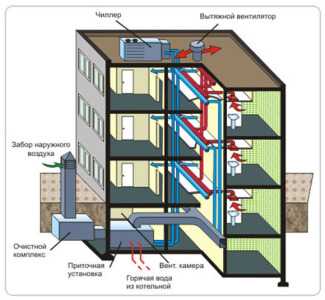

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Расчет вентиляции жилого дома

Необходимо отметить, что принудительная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Жильцам же она достается в готовом виде и что-то в ней поменять без вмешательства в строительные конструкции здания не удастся. Тем не менее с помощью различного дополнительного оборудования можно улучшить воздухообмен, для чего потребуется простой расчет.

К примеру, вентиляция в панельном доме работает плохо, а вы хотите иметь в пределах своего жилища благоприятную для здоровья воздушную среду. Тогда вам следует запомнить одну закономерность: количество приточного воздуха должно быть не меньшим, чем удаляемого всеми вытяжками. Имеется в виду, что для повышения тяги на выходах в шахту уже установлены осевые вентиляторы. Чтобы они не молотили воздух на месте и вытяжная вентиляция функционировала нормально, следует поставить агрегаты той же производительности на приток.

Совет. Не устанавливайте на кухне и в ванной слишком мощные вентиляторы. Для однокомнатной квартиры хватит производительности 50 м3/ч для каждого, двух – или трехкомнатной – до 100 м3/ч.

Организовать принудительный приток с очисткой и подогревом можно с помощью небольших установок, встраиваемых в стену. Обычно система вентиляции жилого дома состоит из нескольких подобных агрегатов, расположенных в разных комнатах. Своей работой они обеспечивают баланс воздушной среды в помещениях и ее чистоту. Кстати, количество притока может даже преобладать над вытяжкой в пределах 15%, вреда от этого не будет.

Как чистят вентиляцию в многоквартирном доме?

Нередко бывает, что причиной слабой вытяжки является засорение вентиляционной шахты вообще и решеток в квартире – в частности. Обнаружить это поможет простая проверка вентиляции: надо зажечь спичку или свечу и поднести пламя к решетке. При наличии тяги оно должно уверенно отклоняться в сторону потока, в противном случае надо снять решетку и повторить проверку. Если и теперь пламя не отклоняется, надо попробовать прочистить шахту.

Совет. Есть еще способ испытания с помощью листа бумаги, но он неточен, поскольку часто тяга вентиляции не в состоянии удержать бумагу на решетке. Лучше производить проверку пламенем.

Обычно в панельных домах полную очистку каналов выполняют профессионалы, используя различные средства и оборудование. К ним относятся специальные гири, ерши с грузом и прочие приспособления. Рядовым жильцам этим заниматься не рекомендуется, дабы по незнанию не навредить вместо того, чтоб принести пользу. Вы можете, сняв решетку, очистить стенки вентиляционной шахты в пределах, куда дотянется рука с веником или другим инструментом.

Заключение

Необходимо отметить, что естественная вентиляция многоквартирных домов не слишком эффективна, но и засоряется не так уж часто. Правда, иногда каналы забивались строительным мусором еще на стадии возведения здания и это создавало большую проблему впоследствии. В обычных условиях очистка шахты от налета и паутины производится 1 раз в несколько лет.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Вентиляция в многоквартирном доме

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Устройство вентиляции

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

  • Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
  • Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
  • Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

  1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
  2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
  3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
  4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

  • герметичность;
  • высокая производительность;
  • пожаробезопасность;
  • соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Нормы

СНИПы

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью. Застаивающийся воздух в жилье провоцирует развитие аллергических реакций, а также различные заболевания органов дыхания. Если помещение не проветривается, то в нем поддерживается высокая влажность, что пагубно сказывается на мебели и декоративной отделке.

ГОСТы

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Работа вентиляции в подвале

Шахта, которая отводит воздух и осуществляет его подачу в квартиры, начинается на цокольном этаже. Из подвального помещения тоже необходимо отводить застоявшийся воздух и влажность, и делается это при помощи общей вентиляционной шахты. Она за счет каналов-спутников соединяется с каждой квартирой. Нормальная вентиляция подвала в многоквартирном доме препятствует появлению грибка и плесени. Дополнительно здесь предусматриваются специальные продухи в стенах, располагающиеся выше уровня земли. Число этих отверстий зависит от площади подвала.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Вентиляция в многоквартирном доме: виды и устройство

Вентиляционная система определяет качество воздушной среды в помещении. В многоквартирном доме ее роль крайне велика.

Ведь именно от правильного устройства вентиляционных систем напрямую зависят как температурные характеристики воздушных потоков, так и чистота, и влажность воздуха в каждой квартире.

Вентиляция – типы и классификация

Воздухообменные системы, как правило, подразделяют на два основных типа:

  • при искусственном воздухообмене (его также называют механическим) вентиляция помещений осуществляется принудительно;
  • естественный воздухообмен предполагает, что свежий воздух попадает в помещение через отверстия в оконной фурнитуре, либо посредством произвольных щелей.

Если в квартире установлены пластиковые окна, единственным способом организовать естественную вентиляцию становится проветривание.

Среди плюсов естественного воздухообмена можно выделить простоту обслуживания и низкую стоимость. Однако, по сравнению с искусственным он имеет ряд недостатков – прежде всего, зависимость от состояния окружающей среды и очень большое сечение вентиляционных каналов.

При искусственной вентиляции отработанный грязный воздух естественным образом вытесняется в вентиляционные шахты. Они, обычно, предусматриваются в таких помещениях, как кухни, ванные комнаты и санузлы.

Принудительная вентиляция предполагает использование каких-либо приборов для организации воздухообмена.

Она бывает нескольких типов.

  1. Приточная. В этом случае, подача воздуха организовывается искусственно. В то же время, его вытеснение происходит естественным путем.
  2. Вытяжная. Этот тип предполагает устранение загрязненного воздуха механическим путем, а поступление свежего происходит естественно.
  3. Смешанная вентиляция подразумевает полностью искусственный воздухообмен.

Устройство вентиляции в многоквартирном доме

Проектирование и монтаж систем вентиляции в многоквартирных домах – очень сложные комплексные процессы, состоящие из ряда ответственных мероприятий. Поэтому они должны проводиться только специалистами, у которых есть знания и опыт в этой области.

Вентиляция организовывается по схеме, напрямую зависящей от нескольких факторов, в том числе, от количества этажей в доме. При небольшой этажности (до четырех этажей включительно), обычно, оборудуются несколькими вентиляционными каналами, каждый из которых имеет отдельный выход на крышу здания.

Эта схема относительно проста, однако, имеет существенные недостатки. Среди них – большой объем занимаемого места.

Дома большей этажности (от пяти этажей и выше), обычно, имеют следующую схему устройства вентиляции:

  • через специальную отдушину отработанный грязный воздух из квартиры попадает в канал – спутник;
  • несколько каналов-спутников сходятся в единый вентиляционный канал;
  • из единого канала грязный воздух попадает в сборный магистральный канал;
  • защитные гипсошлаковые короба перекрывают все вентиляционные шахты на чердаке в доме;
  • отработанный поток грязного воздуха выводится в атмосферу через вертикальный вытяжной канал.

В многоквартирном доме воздухообмен работает естественным путем. Существует два основных вида решений вентиляционных систем, типичных для таких зданий.

В зависимости от схемы образования выделяют:

  • систему, предполагающую вытеснение воздуха;
  • схему, подразумевающую перемешивание воздуха.

Второй вид распространен в зданиях из железобетона и кирпича (то есть в большинстве существующих многоквартирных зданий).

Что нужно знать о каналах и шахтах

Основной компонент, определяющий насколько качественно работает вентиляционная система в доме – вентиляционный канал.

Монтаж конструкций такого типа ведется в процессе строительства. Это обусловлено тем, что прокладывать их нужно непосредственно во внутренних стенах строящегося здания. Большая часть канала имеет вертикальное расположение. Однако, существуют участки, расположенные горизонтально – их длина должна быть не более 3 м.

Сегодня растет популярность металлических конструкций. Тем не менее, наибольшее распространение получили вентиляционные каналы из кирпича.

Поэтому на их особенностях следует остановиться подробнее. Такие каналы имеют квадратное сечение со стороной равной половине кирпича.

Чтобы выполнить кладку кирпичного канала, потребуется воспроизвести следующую последовательность действий.

  1. Нанесение предварительной разметки по специальному шаблону.
  2. Устройство двух или трех начальных рядов кладки.
  3. По отвесу выставляются буйки. Они представляют собой кирпичи, которые укладываются поперек вентиляционного канала. Буйки позволяют защитить канал от загрязнения в процессе строительства, помогают придать его сечению правильную квадратную форму, а также повышают прочность конструкции. Минус буйков в том, что они затрудняют чистку канала.
  4. В дальнейшем, буйки переставляются через каждые 5 – 7 рядов.

Иногда, в многоквартирных домах предусматриваются индивидуальные вентиляционные каналы. В этом случае, практически из каждого помещения ведет отдельная шахта. Это обеспечивает более стабильную тягу, а также предотвращает попадание посторонних запахов из соседних квартир.

Другой вариант – для каждой квартиры предусмотрен отдельный коллектор, в который, по горизонтали, сходятся ее вентиляционные каналы. Общий коллектор организуется на чердаке, и уже оттуда воздух выходит в атмосферу.

Наименее удачное решение – из каждой квартиры выходят каналы – спутники, сходящиеся выше в одну большую шахту. Единственный плюс такого решения – низкая стоимость.

Как проверить состояние вентиляции в доме

Чтобы точно знать, хорошо ли работает вентиляционная система конкретной квартиры, достаточно выполнить несложную проверку. Для этого понадобится свеча или тонкая салфетка (салфетку может заменить кусочек туалетной бумаги).

Проверка осуществляется следующим образом.

  1. Зажженную свечу нужно поднести к вентиляционной решетке. Если пламя притягивается к решетке, значит, вентиляция находится в рабочем состоянии.
  2. К вентиляционной решетке прикладывается кусочек салфетки, который нужно слегка прижать, после чего отпустить. Если салфетка осталась на решетке, это свидетельствует о хорошо работающей вентиляционной системе.

Для улучшения вентиляции, специалисты рекомендуют закрывать двери санузла и ванной комнаты (то есть помещений, где находится вытяжка) не слишком плотно, оставляя небольшой зазор. Это поможет обеспечить лучшее движение воздуха по квартире.

От правильного устройства вентиляции во многом зависит микроклимат в квартире. Поэтому важно содержать ее каналы в надлежащем состоянии.

Кроме того, регулярно следует очищать решетки на вытяжках и проверять, как работает система. Это обеспечит более активную циркуляцию воздуха.



bytrf.ru

Схема и устройство вентиляции в многоэтажных домах


От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.

Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

  • воздушные каналы;
  • вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

  • естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
  • комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
  • принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

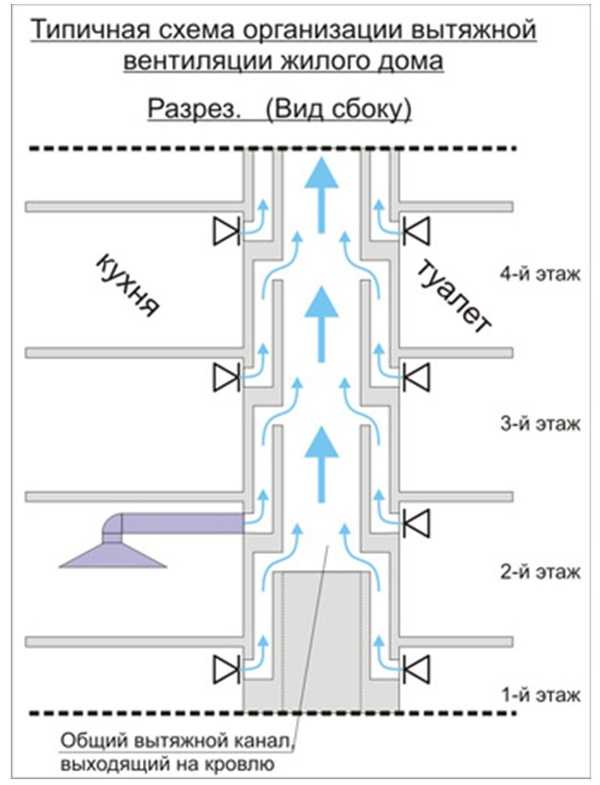

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

  • герметичность;
  • пропускная способность соответствует проектному объему;
  • соответствие санитарно-гигиеническим нормативам;
  • пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

  • количество этажей;
  • место расположения относительно других сооружений;
  • уровень внешних шумов;
  • загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.

ventilyaciyadom.ru

Схема устройства вентиляции в многоэтажном многоквартирном доме

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано системой вентиляции, которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

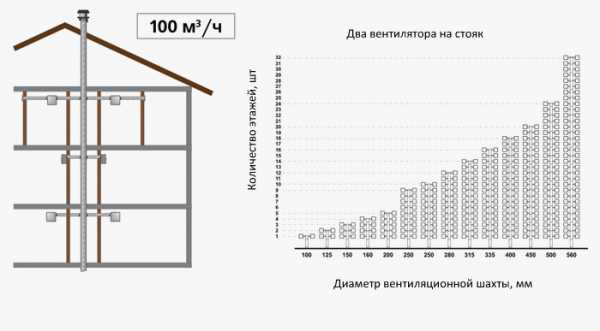

Схема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок  заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Вернуться к оглавлению

Содержание материала

Вентиляция в многоквартирном  доме

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

  1. Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
  2. При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
  3. При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль  промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному  и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция  на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

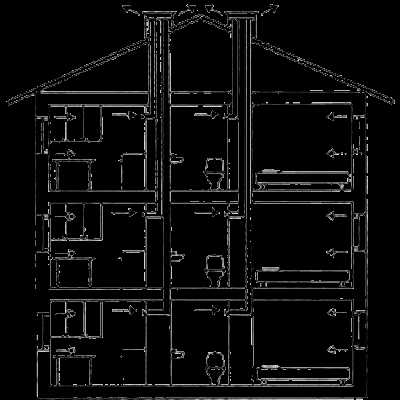

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном домеВернуться к оглавлению

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

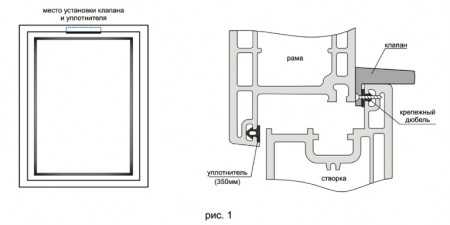

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Вернуться к оглавлению

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

При хорошей работе вытяжной системы, в процессе монтажа принудительной вентиляции достаточно установки приточного оборудования, мощность которого зависит от площади вентилируемого помещения. Вместе с приточной системой в комплекте идут клапаны, решётки, вентилятор, фильтры, калорифер.

Больше эффективности может дать приточно-вытяжная система принудительной вентиляции. Этот аппарат выполняет одновременно две функции: устраняет отработанный воздух и отвечает за поступление в помещение свежего.

Схема устройства принудительной вентиляции в панельных многоквартирных домах

Для наиболее качественной вентиляции каждой комнаты обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человека. Обычно воздуховоды устанавливаются под навесной потолок или встраиваются в стены.

Вернуться к оглавлению

Какие виды и системы вентиляции лучше

Одной из лучших систем вентиляции считается та, которая может полностью выполнять свои функции, то есть одновременно и удалять отработанный воздух, и доставлять в помещение свежие воздушные потоки.

Учитывая то, что системы вентиляции часто производятся с учётом каких-то определённых требований, при выборе подходящей модели следует отталкиваться от основных принципов классификации вентиляции.

Классификация систем вентиляции:

Классификация вентиляция основывается на четырёх наиболее значимых признаках:

  • способ перемещения воздушных масс: механическая или естественная;
  • назначение: приточная и вытяжная;
  • зона обслуживания: местная или общеобменная;
  • конструкция: наборная или моноблочная, бесканальная или канальная вентиляция.

Тот или иной вид вентиляции применяется в зависимости от назначения и площади помещения, рода деятельности и количества находящихся в нём людей и механизмов.

Система вентиляции жилых домов

Многоквартирные жилые дома оснащаются, как правило, системами вытяжной вентиляции с естественным побуждением. Приток воздуха должен появляться за счёт инфильтрации через неплотно прикрытые двери и окна, а также в процессе проветривания.



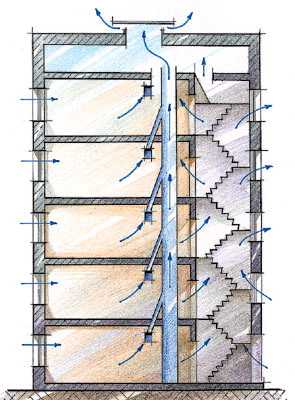

Схема естественной елочной вентиляции многоквартирного многоэтажного дома

Чтобы решить проблемы, связанные с недостатком свежего воздуха в помещения, где установлены герметичные пластиковые окна, во время устройства системы вентиляции необходимо предусматривать наличие модулей, обеспечивающих механическую приточную вентиляцию. В таких случаях механическая приточная вентиляция осуществляется, как правило, централизованно. В цокольном этаже дома устанавливают шкаф управления вентиляцией, позволяющий контролировать процесс работы системы. Приточная вентиляция должна не только отвечать за доставку свежего воздуха в помещение, но и тщательно его очищать и подогревать.

Вернуться к оглавлению

Как происходит вентиляция канализации дома

Вентиляция необходима не только для жилых помещений, но и для канализационной системы. При отсутствии системы вентиляции в помещения могут появиться неприятные запахи, которые не только доставляют дискомфорт, но и способны оказать на организм человека вредное воздействие.

Канализационная вентиляция многоэтажного дома

Одним из самых популярных и экономичных способов вентиляции многоквартирных домов считается прямая вентиляция, которая часто использовалась в жилых домах массовой застройки. Канализационный стояк на последнем этаже выводится наверх, а не закрывается. Свежий воздух доставляется сквозь верхнюю часть стояка, в дальнейшем предотвращая в сифонах эффект всасывания. Если происходит поднятие давления в нижней части канализационной системы, возможно выдавливание водяного затвора наружу.

Более эффективной считается параллельная вентиляция, которая способна предотвратить всасывание выталкивание водяного затвора за счёт качественной циркуляции воздуха от низа стояка до его верха. Параллельная вентиляция обустраивается за счёт установки вентиляционного стояка, идущей параллельно канализационному. Стояки крепко соединяются друг с другом посредством отводов на всём протяжении, в зависимости от количества этажей.

Схема устройства параллельной системы вентиляции многоэтажного жилого дома

При строительстве 9-этажных зданий самой эффективной считается канализационная система, при обустройстве которой использовались смесители. Их установка позволяет отказаться от использования параллельных вентиляционных стоков.

Вентиляция канализации частных и малоэтажных домов

В частных и малоэтажных домах наиболее эффективной считается прямая вентиляция канализационной системы, канализационный стояк которой выходит примерно на полметра выше кровли.

Схема вентиляции канализации для малоэтажных многоквартирных домов

В качестве альтернативного варианта можно рассмотреть установку воздушных клапанов, способных облегчить подачу свежих воздушных потоков в канализационную систему, а также препятствовать его проникновению из канализации в помещение.

proekt-sam.ru

РубрикаДом

Добавить комментарий
