Усилитель тяги дымохода: вентилятор, насадка

Содержание:

Назначение и конструкция дефлектора
Турбовент
Флюгарка
Дымосос электрический
Видео

Дымосос относится к устройствам электромеханического типа. Он предназначается для удаления из печей и котлов продуктов сгорания топлива и представляет собой вытяжной вентилятор, монтируемый в дымовых трубах. Подобные устройства — обязательные элементы паровых и водогрейных агрегатов промышленного назначения.

Что касается дымососов для твердотопливного бытового котла, то устанавливаются они только тогда, когда это предусматривается изготовителями нагревательных приборов. Как правило, такие агрегаты функционируют благодаря наличию естественной тяги, создаваемой системой дымоотведения. Для управления силой тяги пользуются шибером. Если дымоход рассчитан правильно, задействовать устройство нет необходимости.

О монтаже дымососа для твердотопливного котла необходимо задуматься тогда, когда агрегат плохо функционирует, а в дымоходе случается опрокидывание тяги или ее силы оказывается недостаточно, чтобы удалить дым, и кроме этого продукты горения не улетучиваются в атмосферу, а проникают в внутрь дома.

Лишь в этом случае появляется потребность в усилении тяги, выборе и установке устройства. Создание в дымоходе условий для дополнительного разрежения способствует полному отводу газов. Но все равно использование дымососа полностью не решает проблему.

Все вопросы, касающиеся функционирования дымохода, следует решать в комплексе. Простым и распространенным способом, обеспечивающим дополнительную тягу в дымоотводящей конструкции, считается монтаж дефлекторов.

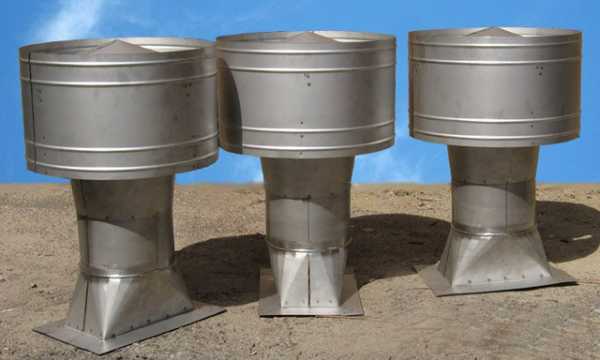

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам.

В комплекте с таким котлом используют следующие варианты данного устройства:

круглый «Волпер»;
звездообразный «Шенард»;
многоярусное приспособление;
дефлектор Григоровича.

Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

Турбовент

У него имеется еще одно название — ротационная турбина. Данное механическое устройство под напором ветра начинает вращаться в определенном направлении и образует разрежение в месте выхода из дымоотводящей трубы. Особенность турбины в том, что создаваемая ею степень разрежения прямо пропорциональна скорости ветра, причем это не зависит его направления.

В итоге при ветреной погоде сила тяги бывает слишком большой. При безветрии ротационная турбина не действует. Она состоит из шара с лопастями, монтаж которого защищает дымоход от воздействия осадков.

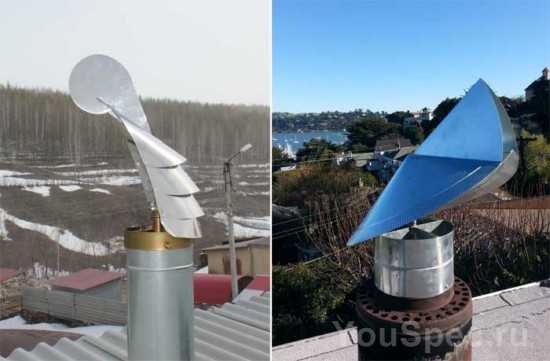

Флюгарка

Данное ветрозащитное устройство может устранять воздействие ветра и при этом обеспечивать в дымоходе условия для тяги. Конструкция флюгарки позволяет ей свободно вращаться под действием потоков воздуха и принимать положение, при котором исключено задувание ветра. Ее монтаж стабилизирует тягу. При использовании флюгарки надо контролировать состояние, в котором находятся подшипники вращения.

Дымосос электрический

При подборе дымососов для твердотопливных бытовых агрегатов необходимо учитывать, что они не заменяют дымовую трубу и их задействуют лишь с котлом. Устанавливают устройство исключительно на исправном дымоходе, имеющем диаметр, соответствующий мощности печки.

Когда сжигают твердое топливо, существует риск появления угарного газа и поэтому безопасности эксплуатации уделяют повышенное внимание. Дымосос задействуют в качестве вспомогательного оборудования, улучшающего процесс сжигания дров. Это означает, что без него агрегат должен качественно работать.

Данное устройство это тот же вентилятор, который способен функционировать при значительной температуре в пределах 200-250 градусов.

Вентилятор — дымосос для котла в зависимости от конструкционных особенностей бывает:

С колесом вентилятора, посаженным на вал двигателя. Несмотря на то, что устройство экономично и компактно, ему требуется контроль и техобслуживание.
С колесом, посаженным на вал привода. Отличается надежностью и долговечностью, но имеет большие габариты.

Оба вида дымососов энергозависимы и работают от электроэнергии. Основной характеристикой их функционирования является разрежение, которое образуется в дымовой трубе.

Как увеличить тягу дымохода

При выборе дымососа обращают внимание на ряд теххарактеристик:

разрежение в дымоходе;
частоту, с которой вращается колесо;
габаритные параметры;
объем отводимых дымовых газов.

Делая выбор устройства, когда предстоит установка дымососа для котла своими руками, проще будет сопоставить между собой номинальный объем выводимых дымовых газов и этот же параметр у нагревательного агрегата.

Основным условием, обеспечивающим эксплуатацию твердотопливного прибора, является исправный дымоход, способный обеспечить вывод газов и безопасное сжигание топлива.

Своими руками дымосос для твердотопливного котла можно изготовить, но для этого нужно приобрести детали заводского производства. Главное в этом устройстве — электродвигатель и вентилятор. При их покупке следует уделить внимание их правильной центровке.

Для домашнего варианта дымососа для твердотопливного котла достаточно диаметра вентилятора, равного 15 – 18 сантиметров. При работе электродвигателя с вентилятором, у которого нарушена центровка, появляется вибрация, создающая дискомфорт в виде гула.

stroyvolga.ru

Вентилятор для дымохода

Бесконечно можно смотреть на три вещи, одна из которых – как горит огонь. Довольно часто в обустройстве частных домов многие используют камины. А кто-то вынужден использовать котлы на твердом топливе, чтобы отапливать помещение зимой. В любом случае все это связано с огнем. Он создает уют и обеспечивает тепло. Однако, где огонь, там и дым. Ни одна система не может функционировать без дымохода. Бывает такое, что они не совсем справляются со своей задачей и в доме постоянно присутствует запах дыма. В таком случае поможет увеличение тяги дымохода с помощью вентилятора. Это принудительное выведение, на которое придется несколько потратиться.

Если вы столкнулись с такой проблемой, то вас может интересовать ответы на такие вопросы: какие виды изделий существуют, в чем между ними разница, как выбрать вентилятор для дымохода? Все это мы рассмотрим дальше.

Дефлекторы для вытяжки

Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.

Обратите внимание! Несмотря на свою простоту и низкую стоимость, дефлектор неэффективен в безветренную погоду. Устройство не работает от электричества или другого источника питания, а полностью зависит от ветровой нагрузки.

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.

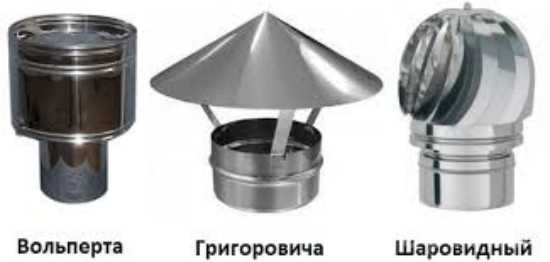

Разновидности дефлекторов:

Дефлектор Вольперта.
Дефлектор Григоровича.
Круглый или шаровидный дефлектор.

Именно круглый дефлектор может создавать вращательные движения под воздействием ветра и выводить дым из помещения. Но, опять же, минус изделия в том, что он неэффективен при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован в видео*

К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.

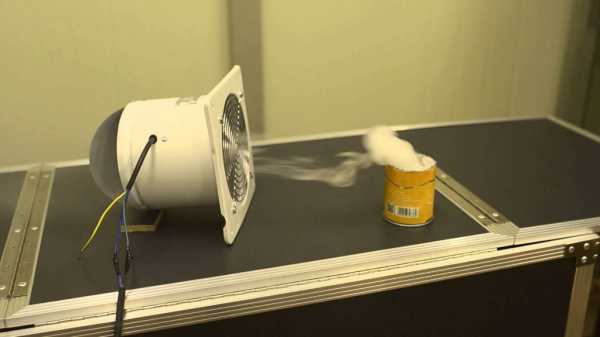

Дымовой вентилятор

Вытяжной вентилятор для дымохода – это термоустойчивое электрическое устройство. Его монтируют непосредственно на дымоход, чтобы увеличить тягу в дымоходной трубе. Важно не перепутать вентилятор для дымохода с вентилятором для камина, который нужен для подачи воздуха для поддержания горения. Здесь принцип работы другой. Если сказать просто, то дымоходный вентилятор – это электрический мотор с лопастями, позволяющими принудительно вытягивать дым из трубы и направлять его на улицу. Для полноценной работы вентилятора потребуется питание от сети 220В.

По сути, вентилятор в дымоход для улучшения тяги чем-то напоминает дефлектор, только для его работы совершенно не требуется ветровая сила. Он работает постоянно, отлично справляясь со своей задачей. К тому же в продаже можно найти экономные модели. Они работают в двух режимах: когда на улице сильный ветер, то вращение происходит естественным путем, без применения электричества. А в безветренную погоду запускается электрический мотор. Это идеальное решение для дымохода.

Сфера использования дымоходных вентиляторов

Подобные устройства нашли применения во многих сферах жизни. Вентиляторы являются неотъемлемой частью отопительной системы. Важно понимать, что полноценно и правильно работающий дымоход – это необходимость. Только так можно не переживать за свое здоровье и здоровье членов своей семьи. Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких.

Вот где могут быть использованы вентиляторы:

при обустройстве камина;
для отопительной системы;
при создании сауны или бани;
для кузни.

Получается, везде, где есть дымоход, рекомендуется установить вентилятор. Это при условии, что тяга в нем небольшая.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Обзоры популярных вентиляторов

Чтобы остановиться на конкретных моделях, давайте рассмотрим линейку вентиляторов MMOTORS, которые пользуются большой популярностью. Это Болгарская продукция, обладающая массами преимуществ.

MMOTORS JSC BO VO 90/25 T (+150°C)

Прекрасный вентилятор круглой формы, используемый для прерывистой или долгосрочной работы. Его производительность 60 м³/ч, при мощности в 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр составляет 9,9 см, а глубина – 2,5 см. Вентилятор выдает 2,5 тыс. оборотов. Изделие можно устанавливать в каналах с небольшой длиной. Благодаря малошумному электрическому двигателю, который имеет двойно-капсулированные шариковые подшипники, устройство сможет работать целых 30 тыс. часов. При этом вентилятор можно монтировать как в вертикальном, так и в горизонтальном положении. Корпус состоит из алюминиевого сплава, что быстро охлаждается и выдерживает температуру до 150 градусов. Гарантия – 3 года. Стоимость – около 38$.

MMOTORS JSC BA VA 9/2 T (+150)

В отличие от предыдущего варианта, вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – все те же 16 Вт, производительность, класс защиты, обороты и другие показатели такие же. А вот посадочный диаметр – 9,3х9,3, при глубине в 2,5 см. Гарантия – 3 года, стоимость – 38,5$.

MMotors ВOК 150/120 (+150°C)

Вентилятор тоже используется для дымохода круглого сечения. Она намного мощнее предыдущих вариантов. При мощности в 18 Вт, устройство имеет производительность в 240 м³/ч. Посадочный диаметр – 12 см. Класс защиты IP44.

Модель имеет разное сечение вдоль оси вентилятора, что позволяет адаптировать его к обычным воздуховодам. Материал термоустойчивый, а двигатель прослужит 30 тыс. часов работы. Гарантия от производителя – 3 года. Стоимость – 90$. Купив такой вытяжной вентилятор на трубу дымохода, можно забыть о слабой тяге.

Заключение

Вопрос усиления тяги в дымоходе очень важный. От этого зависит не только ваш комфорт, но и безопасность. Поэтому не стоит пренебрегать отсутствием вентилятора для дымохода в своем доме. Лучше потратиться и купить устройство, чем постоянно ощущать запах дыма в помещении. Можно с уверенностью сказать, что впоследствии вы не пожалеете о своем решении.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

виды и назначение, как установить и подключить вытяжку своими руками

Обычно воздухообмен в помещениях многоквартирных домов осуществляется с помощью естественной вентиляции. Поступление воздуха обеспечивается через оконные проемы. Современные окна обеспечивают высокую герметичность и изолируют комнаты от окружающей среды, чем нарушают процесс воздухообмена. Установка вытяжных вентиляторов помогает улучшить циркуляцию воздуха.

Содержание статьи

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

поступление свежего атмосферного воздуха;
удаление продуктов неполного сгорания бытового газа;
устранение неприятных запахов;
удаление углекислого газа;
снижение температуры в помещениях;
регулирование влажности.

Перемещение уличного воздуха в помещения происходит за счет разницы давлений в комнатах и снаружи дома. При открытых окнах движение воздушных масс существенно усиливается — так осуществляется проветривание.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

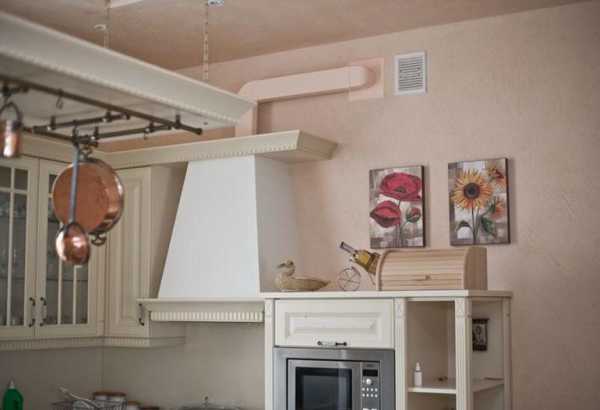

Кухня. Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи. Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.

Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Кроме того, хорошая работа вентиляционных каналов обеспечивает удаление воздуха из жилых комнат, поскольку уличные воздушные массы проходят сначала через них, а лишь затем попадают в воздуховоды кухни, ванной и туалета.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.

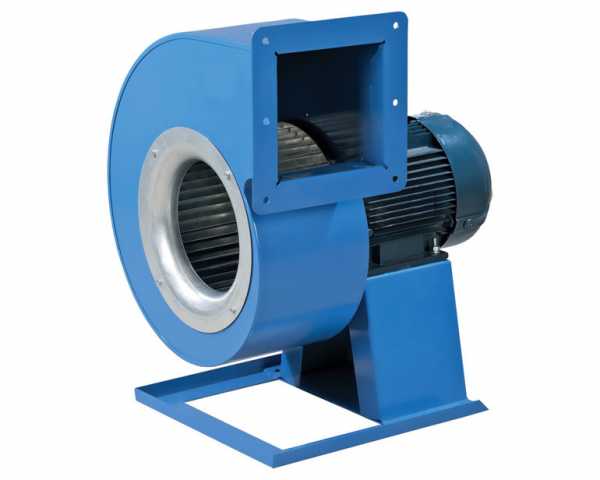

Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.

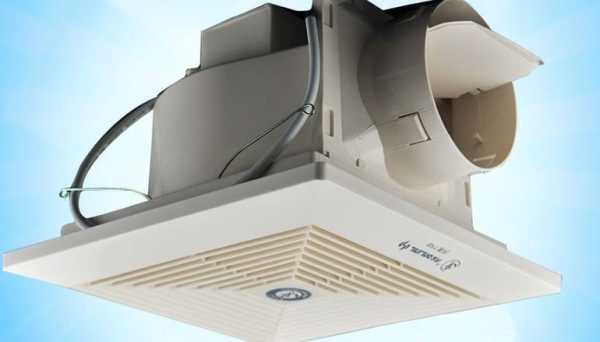

Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

Для выбора оптимальной модели устройства следует вычислить объем помещения, в котором планируется установка прибора. Полученное значение умножается на требуемую кратность смены воздуха. Устройство с большим значением производительности будет удовлетворять потребностям по обеспечению воздухообмена.

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно. Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр. Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

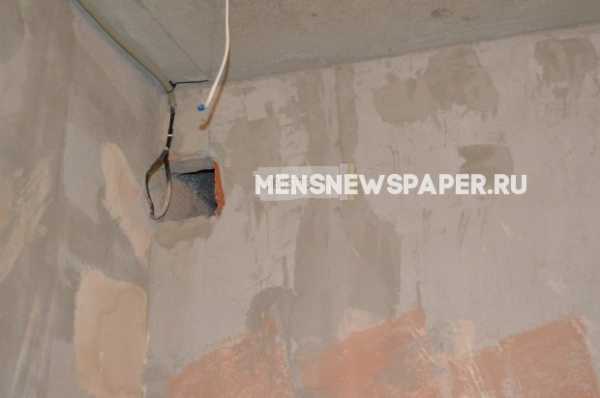

Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

topventilyaciya.ru

Как самостоятельно установить вытяжной вентилятор в ванную? Пошаговая инструкция

В современных домах добиться качественной вытяжки воздуха с помощью естественной вентиляции не всегда предоставляется возможным: плохая проектировка дома, изменение конструкций вытяжки у соседей. Поэтому уже достаточно давно люди начали устанавливать себе принудительную вытяжку в ванную комнату. Это необходимо для того, чтобы откачивать воздух с повышенной влажностью, который плохо влияет на практически любой материал, которые используется при ремонте ванной комнаты. Сам монтаж на пустые стены занимает не более 30 минут, а принесет вам много положительных моментов. Грибок, плесень, сырость и постоянная повышенная влажность — всего этого можно избежать, просто установив электрическую вытяжку в ванную комнату. В этой статье мы расскажем о том, как правильно установить и как правильно подключить вентилятор к вытяжке.

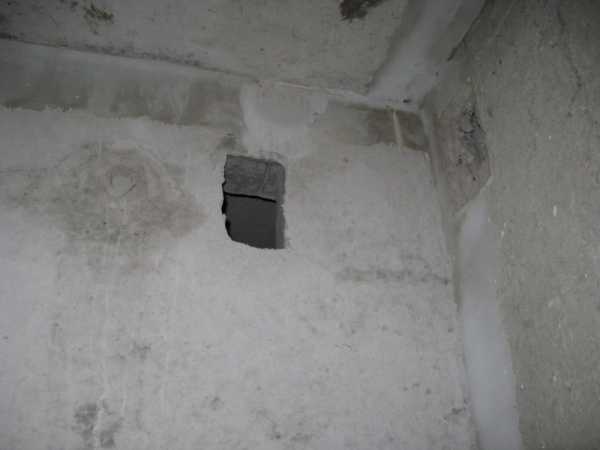

Подготовка вентиляционного канала

Устанавливать вентилятор для вытяжки нужно до момента укладки плитки. В каждом современном доме, для вытяжки уже предусмотрен вентиляционный канал. Чаще всего его располагают в углу ванной комнаты, между туалетом и ванной, в стене. Для того, чтобы избежать проблем с обрезанием плитки при дальнейшей работе, лучше всего отметить отверстие под монтаж , немного отступив от стены. Если отверстие, которое было сделано при проектировке маленькое для вашего вентилятора, то можно его увеличить с помощью перфоратора и насадки «лопаткой». Перед тем как продолжить работу, вытаскиваем питающий кабель от выключателя, чтобы он не перетирался, необходимо поместить его в гофрированную трубку. Отсутствие кабеля усложняет ситуацию. Для подключения системы придется протянуть провод ВВГ с 3 медными жилами сечением 1,5 мм.

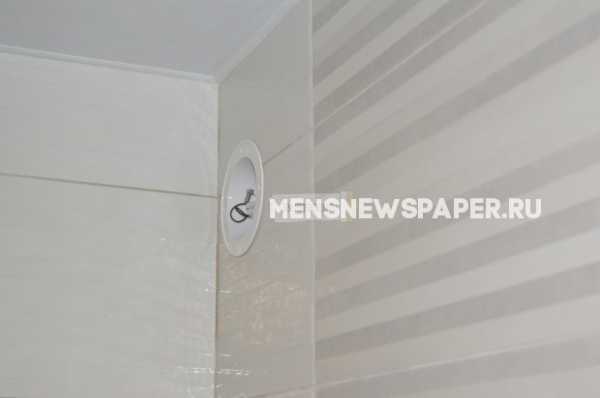

Как правило, при покупке вентилятора в вытяжку, в комплекте идет закладное устройство, которое помогает установить вентилятор в отверстие. Однако, мы не рекомендуем использовать накладную, которая идет в комплекте, так как ее делают из хрупкого и мягкого пластика, который очень легко сломать. Согласитесь — разбирать плитку из-за плохой конструкции вентилятора , если она отломается. не самая хорошая затея. После того, как монтажная пена высыхает, такая закладная сжимается в диаметре, из-за чего установить вентилятор проблематично. В качестве нормальной альтернативы мы рекомендуем использовать под заклад обрезок обычной канализационной трубы из ПВХ. Выбирать подходящую трубу нужно отталкиваясь от диаметра патрубка вытяжного вентилятора, который вы приобрели. Чаще всего, диаметры под установку бывают 100, 125 или 150 мм. Отрезайте трубу нужной длины и вставляйте ее в канал.

Вокруг трубы из ПВХ, или так называемой закладной нужно задуть пустоты с помощью монтажной пены. Провод питания продеваете через трубу и вытягиваете его наружу.

Подключение электрики и крепление вентилятора

Окончательный монтаж вашего вентилятора нужно производить после того, как вы обложили стены плиткой. Установка вентилятора происходит уже на самой конечной точке ремонта ванной комнаты. Обязательно прочитайте инструкцию и сверьте возможные диапазоны тока, при которых может работать вентилятор, а так же, потребляемую мощность, чтобы иметь понимание о нагрузке сети.

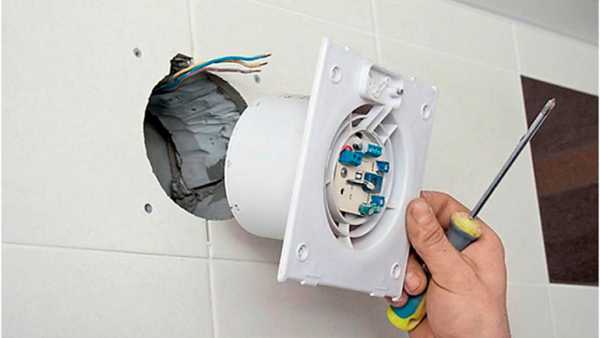

Снимите с вентилятора крышку и предохранитель, под ним должен находится клеммник. Есть несколько вариантов крепления вентилятора. Первый вариант — стандартный, с помощью дюбель-шурупов, которые идут , как правило, в комплекте к вентилятору. Вставляем вентилятор в отверстие, выставляем уровень и отмечаем точки сверления в плитке. После чего, снимаем вентилятор и просверливаем отверстия в плитке специальным сверлом по кафелю ( с алмазным напылением), на малых оборотах, чтобы не повредить плитку. Вставляем вентилятор на место, прикручиваем шурупы в дюбеля, предварительно подключив вентилятор к сети.

Второй вариант крепления вентиляционного вентилятора в вашей ванной комнате это жидкие гвозди. Этот способ достаточно простой и не требует каких то специальных навыков. Причем вам не нужно будет единоразово покупать сверло по плитке, которое вы вряд ли будете использовать в дальнейшем. Единственный минус в том, что при демонтаже вентилятора ( поломка или замена ), вам нужно будет отдирать его от клея, что может повердить саму конструкцию вентилятора.

Есть еще один вариант, который советуют мастера — уплотнительные резинки. Достаточно просто надеть на вентилятор несколько резинок и вставить в закладную. В этом случае снимать и чистить вентилятор достаточно легко, но о пожаробезопасности этого способа говорить можно с трудом.

Когда вы определились с подходящим типом крепления, то самое время подключать ваш вентилятор к питанию. Для установки обычного вентилятора вам будет достаточно трехжильного кабеля. Фазу подавайте с выключателя, заземления и ноля. Вентилятор можно подключить несколькими вариантами: к двухклавишному выключателю , одноклавишному или установка к выключателю с таймером. Самый удобный и самый распространенный вариант установки в наше время это монтаж к выключателю совместно со светом. В этом варианте установке свет и вентилятор работают независимо друг от друга, что крайне удобно. В этом случае вы включаете вытяжку на нужный вам срок и по мере необходимости. Одноклавишный вариант менее удобен. Он отвечает за одновременное включение (выключение) света и вентиляции. Времени на вентилирование воздуха при нахождении в ванной бывает недостаточно, поэтому приходится после выхода оставлять освещение и вытяжку включенной, а это лишние килловаты. Чтобы не забывать выключать вентилятор вовремя, можно вмонтировать устройство с таймером. Выставляем нужное время, после окончания вентилирования система автоматически выключается. Чтобы установить вентилятор с таймером, необходим 4-х жильный кабель. После выбора схемы подключения зачищаем, соединяем провода с вентилятором и выключателем, фиксируем прибор.

Окончание установки

После окончания монтажа вытяжного вентилятора прикручиваем предохранитель проводов посередине, вставляем москитную сеточку, фиксируем декоративную решетку, защелкиваем или прикручиваем ее винтом, в зависимости от сборки. Монтаж окончен.

mensnewspaper.ru

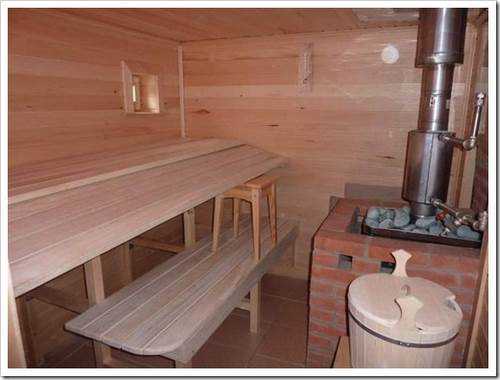

Установка и подключение вытяжного вентилятора для дымохода бани

Дымоход является одной из важнейших частей любого банного помещения. Правильно подобранный дымоход позволит эффективно удалять золу, которая в противном случае может скапливаться в помещении бани.

Устранение воздействия токсичных продуктов, пожаробезопасность, нивелирование угрозы задымления – всё это прямой функционал дымохода.

Разновидности банных дымоходов

Все конструкции дымоходов, которые доступны сегодня на рынке, можно разделить на две большие категории:

одноконтурного типа;
двухконтурного типа.

Одноконтурные дымоходы не рекомендуется размещать открыто, снаружи постройки. Подобная установка дымохода может привести к его быстрому охлаждению, что в свою очередь станет причиной возникновения конденсата.

Наличие влаги гарантированно ведёт к гниению. Кроме того, влага в сочетании с золой может образовывать пробки, которые сужают внутренний диаметр дымохода. Худший сценарий развития событий – отравление продуктами горения.

Технические нюансы монтажа дымохода

Известно, что наиболее высокая нагрузка по температуре будет присутствовать в самом начале дымохода. Это происходит из-за близкого контакта с горящим топливом.

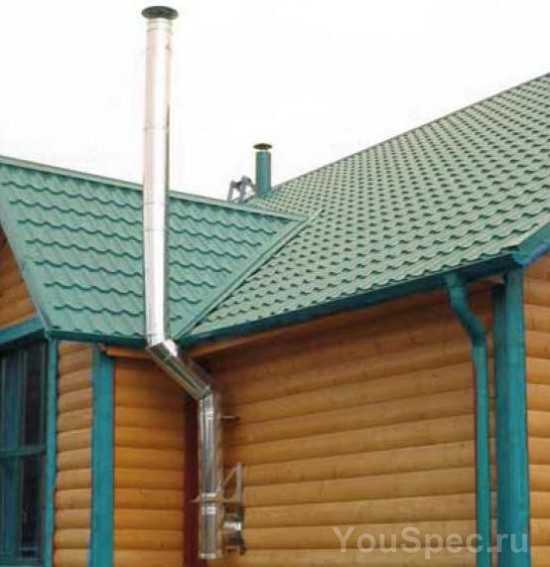

Сегодня наилучшим вариантом по сочетанию цена-качество можно считать дымоходы из нержавеющей стали. Так же хорошо себя зарекомендовали аналоги керамического и эмалированного типа. Однако они стоят существенно дороже.

Следует неукоснительно следовать инструкции при монтаже дымохода. Если её нет, пользуйтесь единственным правилом – высота дымохода не должна быть менее, чем 4,5 метра над печкой.

Использование дымохода из нержавеющей стали требуют специального утеплителя. Его плотностью должна быть выше отметки в 120 кг/м^3.

В противном случае, достижение температуры в 250°C приведёт к постепенному испарению волокон (утеплитель придёт в негодность).

Смотрите также:

Кроме дымохода, в бане должна быть установлена вентиляция. Её отсутствие почти гарантированно приведёт к росту плесени, а так же колоний болезнетворных бактерий и грибков.

Горячий мастер даст рекомендации по самостоятельному проектированию и изготовлению дымохода для бани:

По материалам: http://печи43.рф/katalog/dimohody

euroelectrica.ru

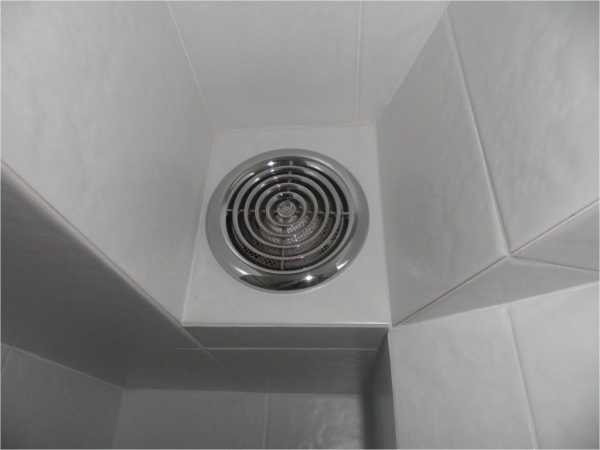

Как самостоятельно установить вентилятор в ванной комнате

Вентиляция в квартире или частном доме – одна из основных инженерных систем. Ее работа незаметна до тех пор, пока не начинают запотевать окна, в помещениях появляется затхлый запах, плесень, по стенам в ванной «течет» вода, а обитатели квартиры жалуются, как минимум, на головную боль. Такие «симптомы болезни» присущи естественной системе, когда нарушается ее работа.

Влияние вентсистемы на микроклимат

Расположение вентилятора в ванной зависит от схемы расположения вентканалов

Принцип работы естественной приточно-вытяжной вентиляции основан на беспрепятственном воздухообмене. Воздушные массы поступают извне, проходят через все помещения и насыщенные углекислым газом, влагой, теплом, удаляются через вентиляционные каналы, расположенные в санитарной комнате и кухне. К сожалению, по многим причинам, такое плавное течение воздуха может быть прервано и вытяжка в санитарной комнате перестает «тянуть» отработанный воздух. Бывают и такие случаи, когда воздух дует из вытяжного канала.

Прежде всего, необходимо разобраться, почему такое происходит. Причины неправильной работы вентиляции:

Отсутствует приток свежего воздуха из-за установленных в квартире металлопластиковых окон и дверей с уплотнителями.

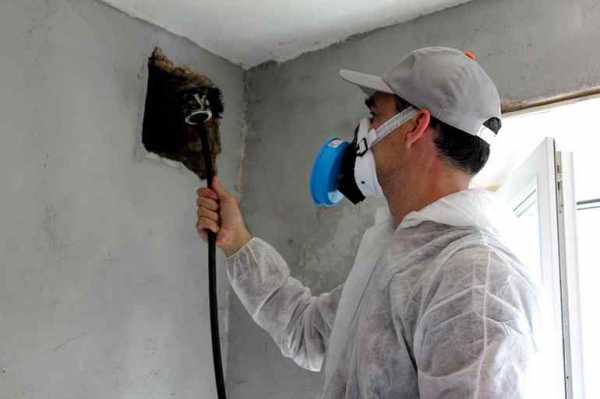

Вентиляционный канал загрязнен жиром, сажей, мусором, птичьими гнездами.
Кухонная вытяжка прерывает выходящий поток и «всасывает» воздух из вентиляционного отверстия в ванной комнате.
Если на конце вытяжной трубы отсутствует дефлектор, то возможно обмерзание верхней ее части, что приводит к сужению канала.
После замены дверей в ванной, отработанный воздух не проходит из других помещений квартиры, а объема воздушных масс ванной не хватает, чтобы уходить в вытяжку и он остается, выпадая в виде конденсата на все поверхности.

Наладить хорошую работу системы и обеспечить комфортный микроклимат поможет установка вытяжного вентилятора в ванной. Благодаря ему отвод влажных масс будет происходить принудительно, исчезнет конденсат, не будет образовываться плесень.

Выбор вентилятора для ванной

Условно все вентиляторы делятся на две группы:

осевые
канальные.

Канальные предназначены для монтажа в вентиляцию помещений площадью свыше 15 кв.м. Для многоквартирных домов, такие большие ванные комнаты – редкое явление. Зато это приспособление идеально подойдет для санитарной комнаты в частном доме или коттедже. Его установка не составит труда, если следовать инструкции.

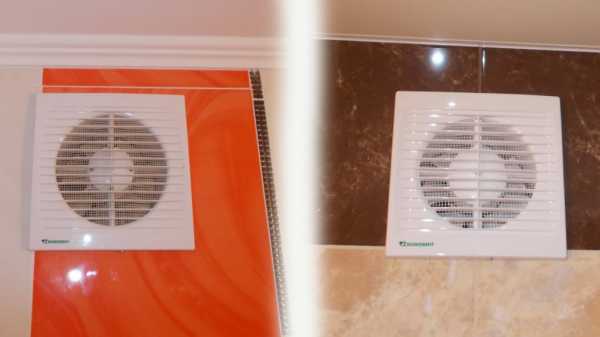

Традиционный для большинства городских квартир вентилятор имеет такой вид

Для ванных комнат многоквартирных домов, отличным решением улучшения работоспособности вентиляции, станет осевой вентилятор. Специализированные магазины и строительные супермаркеты представляют множество моделей с различными дополнительными функциями. Однако, лучше всего выбирать данное устройство, руководствуясь рекомендациями специалистов.

Критерии выбора вентоборудования в ванную комнату

Основное требование заключается в простоте конструкции, чтобы ее можно было установить своими руками, без привлечения специалистов.
Мощность устройства должна составлять не менее 100 куб.м/ч (лучше – больше). Чем больше людей проживает в данной квартире, тем мощнее должен быть вентилятор.
Диаметр должен соответствовать отверстию, в которое он монтируется.
Желательно выбирать прибор без обратного клапана, в связи с тем, что тот быстро загрязняется и может вывести из строя вентилятор.
Защитная сетка от комаров, мошек, мелкого мусора быстро загрязняется и не позволяет качественно работать вентилятору. Да и смысл ее внутри помещения и уж тем более в ванной комнате, теряется.
Не следует приобретать вентилятор с заглушкой на передней панели – воздушный поток рассеивается и устройство работает в половину своей мощности.

Важно! Вентилятор должен обеспечивать достаточный воздухообмен в помещении. Приобретая его необходимо обращать внимание на уровень шума. Чем больше шумопоглащение, тем больше на это тратится мощности вентилятора и снижается его работоспособность в качестве вытяжки.

Дополнительные функции вентиляторов

Вентилятор, который монтируется в ванной, может иметь дополнительные функции. Насколько они эффективны и необходимы – решать потребителю.

Эффективность вентилятора проверяется так

Датчик движения

Его устанавливают на дверь, соответственно, он включает вентилятор при ее открывании. Через определенное время (до 20 мин), вытяжка перестает работать. Чтобы запустить вытяжку нужно снова открывать дверь.

Временной датчик

Вентилятор подключается к контуру света, а выключается сам, в зависимости от того на какое время установлен таймер. Параметры таймера можно установить на 10-15-20 минут работы вентилятора.

Датчик влажности

На вентиляторе установлен гигрометр, который постоянно замеряет влажностный режим. При достижении недопустимых значений, вентилятор включается автоматически и работает до тех пор, пока не установится нормальный уровень влажности.

Совет. Установка вентилятора на вытяжку возможна с дополнительной функцией таймера выключения. Никогда не устанавливайте вентилятор, который включается самостоятельно – регулировать включение/выключение должен человек. Автоматически включенная вытяжка вовремя принятия ванны или душа, приводит к простудным заболеваниям.

Самостоятельная установка вентилятора в ванной комнате

Подготовительные работы

Вентилятор, устанавливаемый в ванную комнату квартиры в многоквартирном доме, имеет простую конструкцию и его можно установить своими руками. Для этого потребуются некоторые инструменты: отвертка, простой карандаш или маркер, силикатный клей, крепежные изделия (шурупы, дюбеля, саморезы), кусочки пенопласта, иногда требуются резиновые кольца диаметром равным сечению вентилятора.

Вентканал под вентилятор

Перед тем, как установить вытяжной вентилятор в ванной, нужно подготовить место в стене. Не все отверстия имеют круглые сечения, выход в вентиляционную шахту может быть и прямоугольный. Предварительно отверстие очищают от строительного мусора, копоти, жировых отложений.

Для более эффективной работы вытяжной вентиляции, специалисты рекомендуют устанавливать сдвоенную решетку. В конструкции предусмотрено место (отверстие) для монтажа вентилятора и вентиляционная решетка. Преимущество такого объединения в том, что в то время, когда вентилятор не работает, естественное движение воздуха продолжается. А благодаря наличию дополнительных путей через жалюзийные створки вентрешетки – эффективно. Описанную конструкцию можно встраивать в прямоугольное вентиляционное отверстие или при возможности формирования нужной его формы.

Монтаж вентилятора в ванной: инструкция по установке

В комплект поставки вытяжного вентилятора прилагается инструкция и схема монтажа. Имея минимальный набор инструментов и материалов, производится установка.

Внешнее поле может быть оформлено нержавейкой

Несколько рекомендаций при монтаже:

Для вентилятора всегда предусматривайте отдельный выключатель.
Устанавливайте выключатель только внутри помещения.
Подключение вытяжки к контуру освещения допускается при условии возможности отключать вытяжку отдельно от освещения.
Не используйте вентилятор с закрывающимися жалюзийными решетками.
Если нет места для сдвоенной решетки – установите вентилятор на «ножках». Это легко сделать – при монтаже, оставив зазор между стенкой и устройством 1-2 см и зафиксировать пенопластом на саморезах.

Самостоятельно установить вентилятор в ванной комнате не так уж и сложно. С устройства потребуется снять декоративную решетку и в подготовленное отверстие. С помощью клеящего раствора необходимо установить часть трубы из прочного пластика (диаметр и длина должны соответствовать размерам вентилятора). Далее нужно подключить к электрической сети, а заднюю стенку устройства смазать силиконовым клеем и вставить прибор в отверстие. Финиш – это сверху закрывается канал декоративной решеткой.

ventkam.ru

Принудительная вытяжка для дымохода | Энциклопедия строительства YouSpec

Одной из самых важных характеристик бытовых дымоходных конструкций, оказывающих огромное влияние на величину образующейся в них тяги, по праву считается размер поперечного сечения трубы.

От чего зависит тяга в дымоходе
Как увеличить тягу

При уменьшении сечения канала наблюдается заметное снижение тяги в дымоходе, ухудшается степень прогорания энергоносителя, а также могут поступать в помещение продукты горения.

Однако и чрезмерное увеличение сечения канала не сулит владельцу дома ничего хорошего, так как в этом случае возможно задувание огня в очаге сильными порывами ветра, а также беспрепятственный отвод в атмосферу тепла.

А поэтому многих владельцев частных домов волнует вопрос: «Как стабилизировать или улучшить тягу в дымоходе». Для того чтобы мы могли дать исчерпывающий ответ на этот вопрос, необходимо узнать, какие именно факторы влияют на силу этого явления в дымоходе.

От чего зависит тяга в дымоходе

Величина тяги зависит от следующих факторов:

На ее силу огромное влияние оказывает состояние внутренней поверхности стенок дымохода, а также наличие или отсутствие в просвете канала скоплений сажи,
Атмосферное давление: чем ниже этот параметр, тем хуже будет тяга в дымоходе,
Уровень влажности,
Интенсивность ветровых нагрузок,
Давление в помещении.

Уже давно замечено, что при низком атмосферном давлении или повышенной влажности окружающей среды тяга в дымоходе также снижается. Нередко такое явление может наблюдаться и спустя некоторое время после дождя. Это объясняется скоплением в дымоотводящем канале влажного воздуха.

Предупредить накопление влаги в трубе можно, если при неиспользовании отопительного оборудования держать печную заслонку слегка приоткрытой, что затруднит прохождение в ее просвет влажных воздушных масс.

Довольно часто недостаток этого параметра кроется в низком давлении помещения, и в этом случае решить возникшую проблему довольно просто. Для усиления тяги достаточно просто отрыть форточку. Иногда причиной низкого давления в помещении является работа в нем климатических установок.

В этом случае для устранения плохой тяги достаточно просто отключить вентилирующее устройство во время розжига печи.

Однако далеко не всегда удается улучшить тягу такими простыми способами, так как в некоторых случаях недостаточная тяга обусловлена конструктивными особенностями дымоотводящего канала и может быть решена только посредством демонтажа и повторной установки трубы.

Вопрос стабилизации тяги является насущным для большинства владельцев частных отопительных систем, а поэтому им на помощь в решении этого важнейшего вопроса пришли достижения современного технологического прогресса.

к оглавлению ^

Как увеличить тягу

В наше время многие владельцы домов для улучшения тяги активно используют различные технические приспособления. Принудительная вытяжка и отвод в окружающую среду продуктов горения иногда является единственно возможным выходом из этой непростой ситуации.

Принудительная вытяжка возможна при использовании таких устройств, как дефлекторы, дымоходные флюгера, ротационные турбины, вентиляторы для дымохода.

Если при проектировании дымоотводящей системы были допущены ошибки, которые оказывают негативное воздействие на качество тяги, то решить эту проблему поможет установка дефлектора.

Дефлектор представляет собой специальное аэродинамическое устройство, которое устанавливается на оголовок дымоотводной трубы.

Это приспособление улучшает этот параметр за счет принудительного отклонения воздушных масс, при этом вокруг трубы наблюдается значительное снижение давление, благодаря чему и наблюдается его улучшение.

Еще одним устройством, помогающим улучшить тягу в дымоходе, по праву считается ротационная турбина, представляющая собой механическое приспособление. Работа турбины основана на улучшении тяги в трубе за счет силы ветра.

Вне зависимости от интенсивности ветра, лопасти турбины находятся в постоянном движении и вращаются в заданном направлении, формируя при этом зону низкого давления вокруг дымоотводящей конструкции, благодаря чему и наблюдается усиление этого параметра.

Не менее эффективным в вопросе усиления тяги является и дымоходный флюгер. Его конструкционные особенности таковы, что создают оптимальные условия для свободного выхода дыма из просвета трубы.

Установку прибора рекомендуется производить с подветренной стороны, что будет способствовать повышению его функциональных характеристик и усилению тяги. Эти устройства дают возможность значительно снизить влияние потоков воздуха на работу дымоходной конструкции и полностью исключают возможность задувания очага сильными порывами ветра.

Вентилятор для дымоходного канала представляет собой не что иное, как электромотор, оснащенный вентилятором, это позволяет организовать принудительную вытяжку дыма из трубы. Существенным недостатком этих устройств является то, что они требуют обустройства отдельной линии электропитания.

Теперь вы точно знаете, как улучшить тягу в дымоходе. И если ваш дымоход не идеален, то совсем необязательно выполнять его демонтаж и тратиться на повторную установку. Достаточно просто улучшить его работу при помощи любого из вышеперечисленных устройств.

Рекомендуем почитать еще:

youspec.ru

РубрикаРазное
