Водоснабжение частного дома из скважины схема и принципы монтажа

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Индивидуальная скважина – это чаще всего единственная возможность обеспечить дом чистой водой. Состав и свойства воды, добываемой из-под земли, никогда не бывают заранее известны. О том, какую нагрузку будут испытывать приборы и какое дополнительное оборудование придется устанавливать, хозяева узнают уже после запуска. Водоснабжение частного дома из скважины, схема которого напоминает классический централизованный водопровод в миниатюре, должно быть тщательно продумано с момента забора воды.

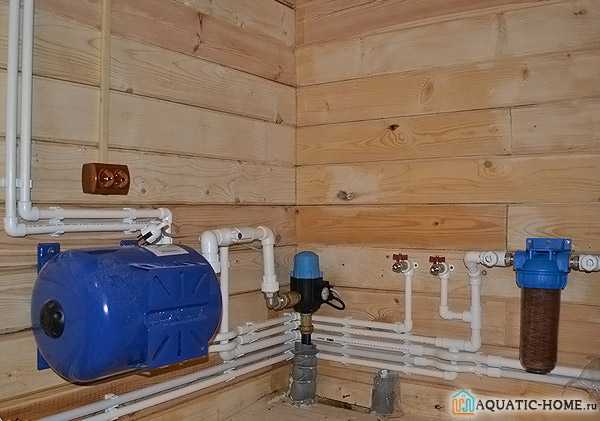

Оборудование: вид сверху

Содержание статьи

Особенности автономного водоснабжения

Перед тем, как разрабатывать схему водоснабжения, закупать оборудование и монтировать его, необходимо учесть несколько критически важных параметров:

дебит скважины, то есть ее производительность, не должна быть менее двух кубометров в час, это минимальное значение для большинства насосов;

возраст – не менее 7 месяцев, более «молодые» должны пройти естественный процесс «созревания», в водоносном горизонте должен намыться естественный фильтр;
состав и характеристики воды – жесткость, количество и характер примесей, органолептические характеристики.

Вскрытый горизонт

Производительность скважины

Забор воды производится с различных горизонтов – от 3 до 150 метров. Глубина зависит от местности и характера грунтов. Разведка вод – процесс крайне сложный, поэтому до непосредственного бурения сложно понять, на какой глубине будет найдена вода и какового она будет качества. Вот несколько примеров:

Грунтовая вода может встречаться на глубине от 3 метров и ниже. Она легко извлекается, однако дебит не велик из-за того, что нет естественного напора. Запасы могут быть значительными, а могут иссякнуть через пару лет. Качество воды удовлетворительное, для таких глубин характерно ухудшение органолептических показателей в период половодья или продолжительных ливней.

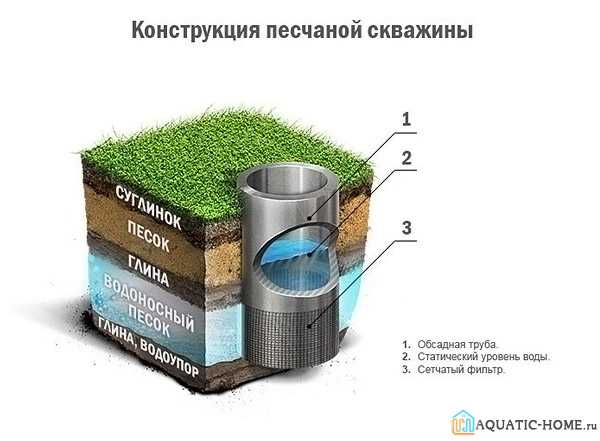

Песчаная скважина

Межпластовые воды – это водоносные горизонты, которые расположены ниже грунтовых вод, между слоями глины или в трещинах скальных пород. Они могут иметь повышенную минерализацию. Дебит высокий, в 90% случаев для бытовых нужд забирают именно межпластовую воду.

Новая скважина

Артезианский источник – это вода из скальных слоев, которая при открытии бьет фонтаном. Возможно обнаружение на глубине от 100 метров, но это случается редко из-за особенностей используемого бурового оборудования, которое не способно преодолеть скальные слои.

Особенности подачи

С какой бы глубины не поступала вода, всегда требуется усиление напора. Трубы, арматура, бытовые приборы рассчитаны на определенный напор воды. Если он будет меньше необходимого, на всех внутренних поверхностях станут задерживаться отложения. В быту это будет заметно по таким признакам, как появление ржавых отложений на сетчатых фильтрах, гнилостный запах из стиральной и посудомоечной машины. Малый напор грозит застоями в канализации.

Ржавчина на сетчатом фильтре смесителя

Используемые насосы всех типов рассчитаны на работу при плюсовых температурах. Замерзания воды допускать нельзя, поэтому придется основательно утеплить как саму скважину, так и кессон и трубы, ведущие к дому.

Компактная теплая камера

Элементы системы

Автономный домашний водопровод – это полноценная инженерная система, элементы которой взаимосвязаны между собой и должны подбираться в комплексе.

Насосное оборудование

Схема системы водоснабжения частного дома из скважины предполагает обязательное использование насоса, который выбирается исходя из следующих параметров:

Суммарное потребление – показатель, который рассчитывается исходя из количества пользователей, типа и мощности бытовой техники. Воду на участке всегда используют для полива, этот отбор является сезонным, но должен быть учтен при выборе насоса.

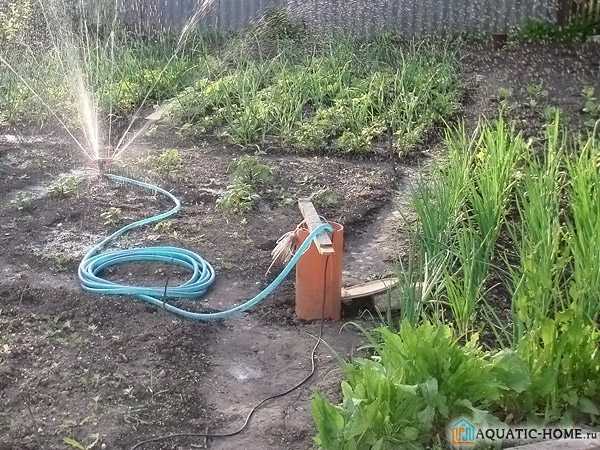

Полив под напором

Тип скважины и ее конфигурация влияет на выбор оборудования. Для открытых подойдут насосные станции или погружные насосы типа «Малыш», для глубоких придется приобрести специальный агрегат.

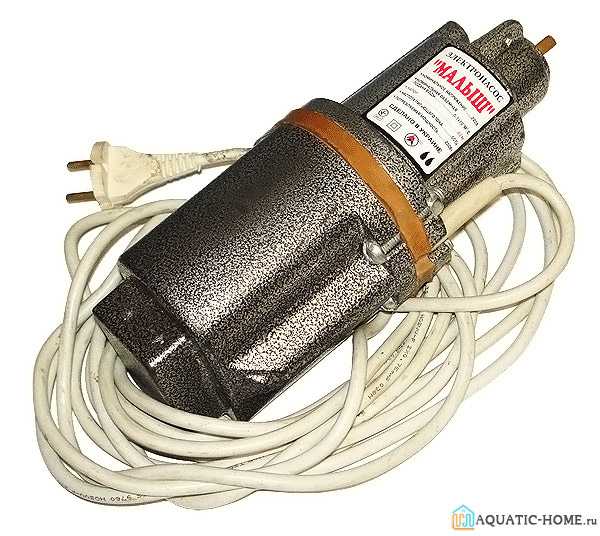

Агрегат «Малыш»

Климатические условия. В суровых условиях исключено использование поверхностных силовых установок, так как оставлять их на зиму на улице нельзя из-за риска промерзания. В таких случаях применяют комплексные станции, смонтированные в доме, или скважинные насосы, заглубленные на пару метров ниже уровня промерзания почв.

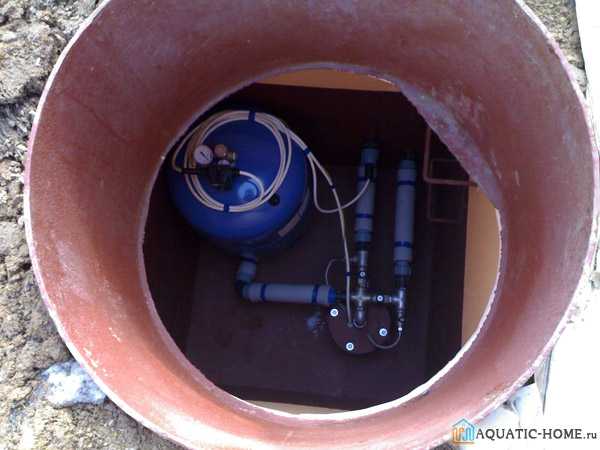

Оборудование, установленное в кессоне

Статья по теме:

Пластиковый кессон для скважины. Если Вы не хотите размещать станцию в доме, то лучше всего для этого подойдет кессон. В отдельной публикации мы расскажем об их видах, ценах и правилах монтажа.

При организации водоснабжения частного дома из скважины схема может быть любой, а используемое оборудование может быть комплексное или погружное. Погружные насосы – это компактные агрегаты, имеющие цилиндрическую форму, которая позволяет размещать их в тесном пространстве. Насосная станция – это установка, состоящая из силового блока, блока управления и гидроаккумулятора.

Скважинный насос

Калькулятор расчета производительности скважинного насоса

Калькулятор расчета производительности насосной станции в системе с гидроаккумулятором

Трубопровод

Главная отрицательная особенность схемы водоснабжения частного дома из скважины – невозможность контролировать качество воды. Состав и жесткость – величины непостоянные, поэтому трубы должны быть устойчивы к любым видам загрязнений. Для грунтовых вод характерна щелочная реакция, наличие растворенных солей кальция, большое количество атомарного железа, которое в процессе прохождения по трубам окисляется и осаживается в виде ржавчины.

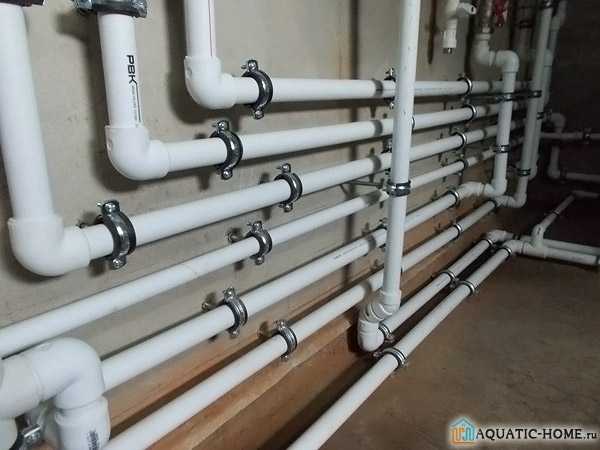

Полипропиленовые трубы

Противостоять таким условиям могут только полимерные трубы. Самый лучший вариант – полипропилен. Он химически нейтрален, прочен, имеет гладкую внутреннюю поверхность, на которой не закрепляется осадок.

Фильтры

При использовании природного источника первое, чем придется озаботиться – система фильтрации, она должна быть многоступенчатой. Первый фильтр устанавливается непосредственно в точке забора на конце заборной трубы. Он представляет собой наворачивающийся блок с металлической сеткой в несколько слоев, предназначен для задержания крупных частиц песка, мелких каменей, частиц грунта.

Грубый фильтр – вариант 1

Грубый фильтр – вариант 2

Статья по теме:

Очистка воды из скважины от железа. Нет практически ни одной скважины или колодца, которые не содержали бы примеси железа. Но избавиться от него не так просто. Давайте подробно рассмотрим все возможные способы, чтобы выбрать самый оптимальный.

Для водоснабжения частного дома из скважины схема может применяться какая угодно, но всегда перед насосом устанавливается грязевой фильтр, который забирает то, что проскочило через сетку.

На вводе в дом уже после насоса должна быть установлена система тонкой очистки. Она выбирается в зависимости от характеристик воды, поэтому может иметь самую разную конфигурацию. Например, при высоком залегании воды требуется очистка от бактерий. Во многих районах присутствует железо, которое нельзя удалить, поэтому целесообразно приобретать фильтры с функцией аэрации, благодаря которой образуется ржавчина и после улавливается мембраной.

Фильтр тонкой очистки

Полезная информация! Систему аэрации можно создать самостоятельно, для этого в накопительный бак, расположенный на чердаке дома, устанавливается аэратор. Для более эффективного газообмена можно опустить датчик уровня воды, тогда останется больше свободного пространства, и окисление пойдет быстрее. Фильтр в этом случае нужно ставить уже после расширительного бака, непосредственно на стояке.

Водоснабжение частного дома из скважины (видео)

Монтажные схемы

Существуют две типовые схемы: водонапорная башня и насосные станции.

Водонапорная башня

Это классическая схема, при этом насос нагнетает воду в бачок, расположенный над самой верхней точкой разбора, а оттуда она уже стекает в систему под действием силы тяжести. Для реализации этой идеи подойдет любой насос. В баке устанавливаются два датчика уровня воды, которые дают команду на включение/выключение воды.

Плюсы: дешево, просто в обслуживании, исключены гидроудары, надежно.

Минусы: необходимо монтировать дополнительные емкости, увеличивающие нагрузку на несущие конструкции, требуется утепление, создаваемый напор слишком мал.

Напорное водоснабжение

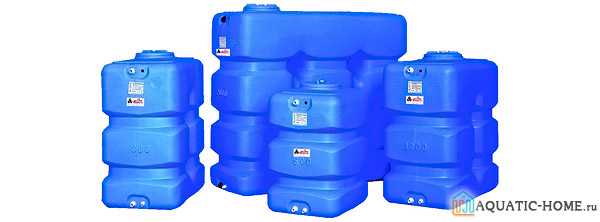

Накопительные бачки

Насосные станции

Насосная станция представляет собой комплексный агрегат из силовой установки, мембранного накопительного бачка и реле давления. В отличие от погружного и скважинного насоса этот прибор способен сглаживать гидроудары, которые неизбежно возникают в момент включения силовой установки.

Важная информация! В этом заключается еще одно отличие бытовых систем: хотя выдаваемое давление не велико и редко превышает 1,5 атмосферы, гидравлические удары происходят несколько десятков раз за сутки, что сильно изнашивает запорную арматуру и фитинги.

Насосная станция обеспечивает водоснабжение частного дома из колодца или скважины, схема может быть любой:

Непосредственный забор при глубине не более 7 метров.

Типовое подключение

Это простейший вариант, при котором станция отбирает воду из источника и подает непосредственно в краны к потребителю. Реализация ее возможна только в том случае, если глубина залегания не велика, а дебит постоянен.

Забор из глубокой скважины с использованием дополнительного погружного насоса.

Комплект оборудования

Применяется, когда глубина превышает 7-10 метров. Скважинный агрегат нагнетает воду в расширительный бак станции. При достижении заданного давления погружная установка отключается, при падении давления – срабатывает снова.

Забор при помощи эжектора.

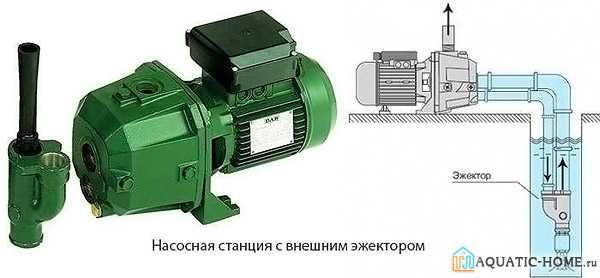

Оборудование с внешним эжектором

Схема водоснабжения частного дома из скважины эжектором – это простейший и наименее затратный метод. Эжектор может быть как выносным, так и встроенным.

Совместное использование станции и водонапорного бака.

Схема подходит тогда, когда есть конструктивная возможность размещать бачки на чердаке. Удобно для тех домов, где возможны перебои электроснабжения. В зависимости от объема бака у жильцов всегда есть неприкосновенный запас воды, который может использоваться даже тогда, когда забор из скважины невозможен.

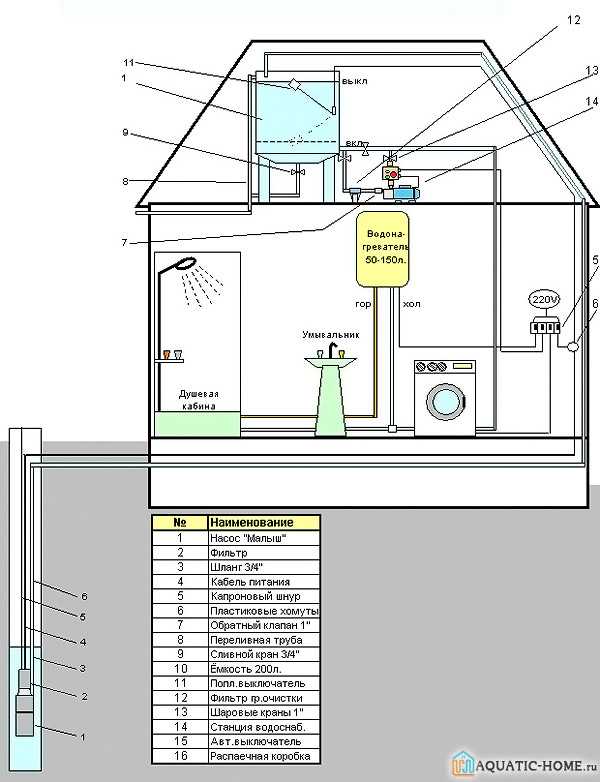

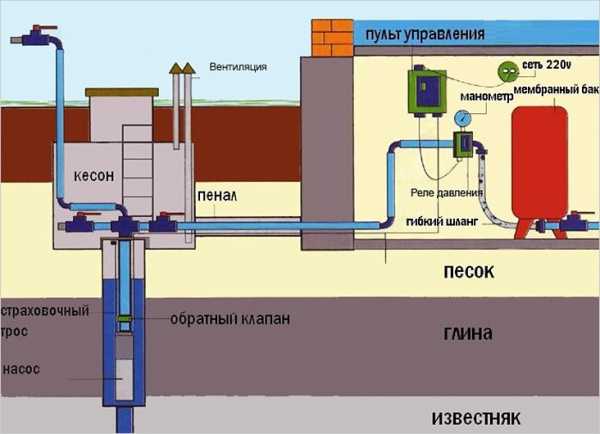

Схема разводки водоснабжения частного дома от скважины дана для примера, может применяться к системам с расширительными баками.

Разводка в доме

Советы мастеров

При устройстве систем, в которых используются погружные насосы, необходимо предусматривать обратный клапан на конце трубопровода. Этот тип агрегатов мгновенно перегревается и выходит из строя в режиме сухого хода.

Утепление для такого оборудования также обязательно, оно может выполняться в различном виде: установка над точкой забора утепленной «будки» (кессона), монтаж ТЭНов в области установки котла. Регулярная очистка датчиков от отложений – еще одна обязательная процедура. Известковые отложения и ржавчина выводят их из строя. При грязных датчиках расширительный бачок может переполняться, а силовая установка не включается и не отключается вовремя.

Что нужно знать о природной воде

Вода, добытая из скважины, не является эталоном чистоты. Количество и состав содержащихся в ней примесей может зашкаливать. Зачастую качество воды различно на соседних участках, поэтому разработку и монтаж автономного водопровода, в особенности систему фильтрации, нужно выполнять после того, как скважина сдана в эксплуатацию и все ее характеристики известны.

Автономная система водоснабжения (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Водоснабжение частного дома из скважины: схема, цена

Главное преимущество квартиры перед частным домом — наличие систем водоснабжения и канализации. Уравнять шансы поможет подключение и разводка этих систем по дому.

Обычно водоснабжение частного дома проводиться из скважины. Такой вариант будет не только оптимальным в плане небольших затрат, но и исключит ежемесячные платежи за централизованный водопровод (качество воды в котором, мягко сказать, не вызывает доверия).

Виды скважин

По глубине скважины разделяются:

фильтровые — до 35 метров;
артезианские — 100 метров, а в некоторых случаях и более.

Для частного загородного дома обычно используется первый вид. Бурение при помощи специальной техники занимает немного времени, готовая конструкция представляет собой трубу диаметром от 120 до 135 мм, на конце которой находится мелкоячеистый сетчатый фильтр.

Подача воды осуществляется глубинным насосом либо водяной станцией. Качество воды напрямую зависит от состава почвы, глубины бурения и расположения близлежащих объектов. Вода из фильтровой скважины нуждается в дополнительной очистке и обычно используется только для полива.

Артезианская скважина, наоборот, славится исключительно чистой водой. Стоимость установки фильтровой скважины будет в несколько раз дешевле (около 80$), а артезианской приблизительно 2500$. Срок службы также будет значительно отличаться: 8 лет для фильтровой и 50 — для артезианской.

При сравнении также уместна и вторая классификация:

глинистая;
песчаная;
известняковая.

Здесь различия будут проявляться от вида породы, до которой выполняется бурение. Первые два слоя будут на выходе давать воду со значительным содержанием примесей и посторонних включений. Использовать для питья такую воду можно только при положительном анализе на отсутствие вредных веществ.

Если глубина достигла извести, практически гарантированно ее высокое качество благодаря фильтрации через несколько слоев породы. Такую воду вполне можно употреблять для приготовления пищи, но все равно лучше предварительно отнести на экспертизу.

Схема водоснабжения и ее основные элементы

Сеть автономного водоснабжения в частном доме представляет собой сложный план разводки с указанием всех необходимых элементов.

Идеально подходящим снаряжением для подачи воды из неглубокой скважины будет покупка насосной станции. Это совокупность элементов, подключенных непосредственно к насосу и предназначенных для рационального обеспечения частного дома водой.

Насосная станция комплектуется:

Непосредственно самовсасывающим насосом, мощность которого определяется глубиной скважины и необходимой частотой использования. При покупке следует учитывать показатель номинальной подачи, обычно станции обладают мощностью 4-8 м³/час. Высота подачи воды до 55 метров. Вместе с насосом идет и пускозащитное устройство (ПЗУ).
Накопительный или мембранный баки. Накопительный бак размещается в доме или подсобном отапливаемом помещении, откуда идет разводка на все точки водозабора (умывальник, стиральные и посудомоечные машинки). Для более комфортной работы бак оснащается датчиком уровня воды, отключающим станцию при наполнении емкости. В случае отказа датчика вода может затопить дом, что является серьезным негативным фактором использования именно такого оборудования.
Мембранный бак (иногда встречается название «гидроаккумуляторный бак»), в свою очередь, представляет собой емкость с двумя отделениями, разделенными мембраной. В один отсек закачивается воздух под давлением, а в другой — вода.
Реле давление контролирует наполнение бака водой, таким образом, в баке есть постоянный запас, который можно использовать при отключениях электричества. Оснащение системы манометром поможет отрегулировать верхний и нижний пределы рабочего давления. Конструкция мембранного бака более усовершенствована по сравнению с накопительным вариантом, но объем обычно не столь значительный.
Насосная станция в обязательном порядке оснащается обратным клапаном, который не дает воде опускаться вниз при выключении системы.
На конце водонапорной трубы ставиться система очистки, обычно это сетчатые фильтры грубой очистки. По требованию заказчика может быть установлен и фильтр тонкой очистки, но, как правило, он больше служит для преграды механизма насоса от посторонних включений, чем для реальной фильтрации воды. Питьевую воду в любом случае необходимо дополнительно очищать сложными системами, например, обратного осмоса.
Датчик сухого хода относится к защитным устройствам и обеспечивает автоматическое отключение станции при отсутствии воды. Это значительно продлит срок службы оборудования и поможет избежать пожароопасных ситуаций.

Если насосная станция будет использоваться на протяжении всего года, следует продумать подходящее «жилье» на зимнее время. Традиционно, такие комплексы размещаются в отапливаемых подсобных помещениях.

Вторым вариантом будет оборудование колодца возле трубопровода подачи воды. Он должен располагаться ниже уровня промерзания грунта и дополнительно утепляться в зимнее время.

Альтернатива насосной станции

Если глубина более 8 метров целесообразнее будет покупка глубинного или погружного насоса. Стоимость товара будет немного ниже, но хлопот по наладке системы автономного водоснабжения несколько прибавится.

Первое отличие схемы водоснабжения с погружным насосом будет проявляться в диаметре скважины, для погружного насоса это должны быть как минимум 150 мм, для скважинного глубинного — достаточно 50 мм.

Существуют и особые виды колодезных насосов, но диаметр таковых обычно не позволяет комфортно использовать для относительно узких отверстий.

Центробежные насосы относятся к «элите» водонапорного оборудования. Стоимость приобретения будет значительно выше рассмотренных вариантов, но зато такие насосы отличаются большей мощностью и с успехом используются и для артезианских скважин.

Ориентировочная цена различных типов насосов:

Насосная станция (полный комплект) можно купить от 100 $.
Глубинный скважинный насос продается от 120 $.
Колодезный насос от 25$.
Недорогой погружной вариант обойдется в 20$.
Центробежное оборудование продается от 175$.

Прокладка водоснабжения к дому своими руками

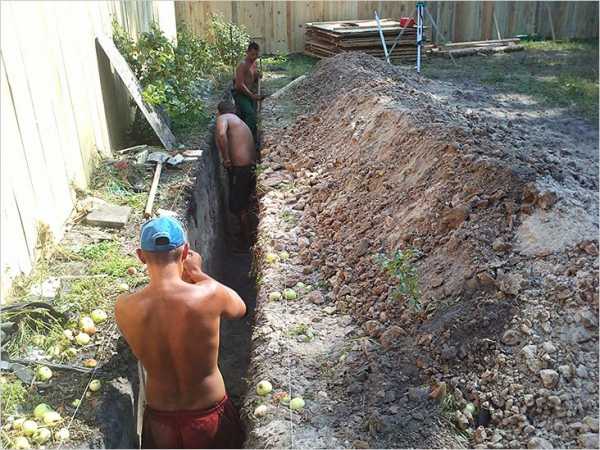

Трубы вкапываются ниже уровня промерзания земли, лучше использовать дополнительную теплоизоляцию, особенно в месте подведения трубы к фундаменту здания. Вместе с трубой размещают и кабель от насосной станции.

Автоматика устанавливается только в отапливаемом помещении во избежание деформаций и замерзания. Для исключения возможных перепадов в электроэнергии насосную станцию желательно обезопасить стабилизатором напряжения.

Подключение скважины на воду к электросети лучше доверить профессионалам.

Расчет оптимального типа насосного оборудования будет зависеть от глубины скважины и от расстояния к потребителям. Примерно 20% относятся к неизбежным потерям, поэтому приблизительная формула расчета номинальной мощности напора будет выглядеть примерно так:
Требуемый напор = глубина + расстояние до потребителей + давление в системе + потери
Организация и устройство водоснабжения частного дома — трудоемкий процесс, результат которого во многом зависит от выбранного оборудования. Подобрать оптимальный вариант поможет информация нашей статьи.
На этом видео вы сможете посмотреть пример реализации водоснабжения частного дома из скважины:

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.
klimatlab.com
Водоснабжение частного дома из скважины

Скважина порой является единственным источником воды для хозяйственных и бытовых нужд в загородном доме или на даче. Водоснабжение частного дома из скважины является надежным способом получения чистой воды, которую можно, как правило, употреблять без дополнительной очистки.

Обустройство скважины

Пробурить скважину своими руками задача не из простых, но по силам многим. Не будем на этом подробно останавливаться, поэтому предположим, что скважина у вас уже имеется.

Если скважины еще нет, то сначала нужно нужно найти воду на участке, а потом делать скважину.

Перед тем, как подключать источник воды к дому, нужно сначала его обустроить. Под обустройством скважины подразумевается установка насоса, скважинного адаптера или кессона и оголовка.

Насос выбирается по трем параметрам: подача, напор и диаметр скважины.

При диаметре менее 100 мм туда может поместиться только насос Grundfos SQ, диаметр которого 76 мм, все остальные производители выпускают насосы больше 100 мм, а агрегаты фирмы Grundfos — одни из самых дорогостоящих.

Насос должен быть оборудован обратным клапаном. Если обратный клапан не предусмотрен в конструкции, то его нужно установить на водоподъемной трубе сразу после насоса. Также не стоит забывать о датчике сухого хода – как правило, все современные устройства имеют в своей конструкции такую защиту.

Что использовать – кессон (подземный герметичный колодец) или адаптер зависит от нескольких факторов:

Уровень грунтовых вод на участке. Если грунтовые воды на участке находятся высоко, то установка кессона очень усложнена, так как он будет постоянно затоплен водой. Для решения этой проблемы приходится покупать очень дорогие пластиковые или металлические кессоны. Более дешевый и простой способ в данном случае для подключения водопровода — с использованием скважинного адаптера.

Наличие места для установки оборудования. Применяя скважинный адаптер, нужно будет позаботиться о помещении для установки гидроаккумулятора, системы автоматики и других деталей конструкции. Если такой возможности нет, то альтернативы кессону у вас не будет.

Кессон может быть разной формы. Можно сделать круглый кессон из железобетонных колец диаметром 1,5 м или прямоугольным из кирпича. Стенки колодца нужно обязательно утеплить с помощью пенопласта и сделать хорошую гидроизоляцию. Горловина кессона должна возвышаться на 30 см над поверхностью земли и сверху накрываться крышкой. Не стоит забывать о вентиляции, так как излишняя влажность приводит к ржавению металлических элементов.

Трубопровод для подключения

Для подключения скважины чаще всего используются полиэтиленовые или напорные трубы ПВХ. Диаметр трубопровода подбирается в зависимости от водопотребления. Также при подборе диаметра следует учитывать потери напора по длине, если скважина находится далеко от дома, то размер не должен быть меньше 32 мм. Такой диаметр трубопровода способен пропускать 2 л/с.

Чем длиннее трубопровод, тем меньшим будет давление воды на выходе.

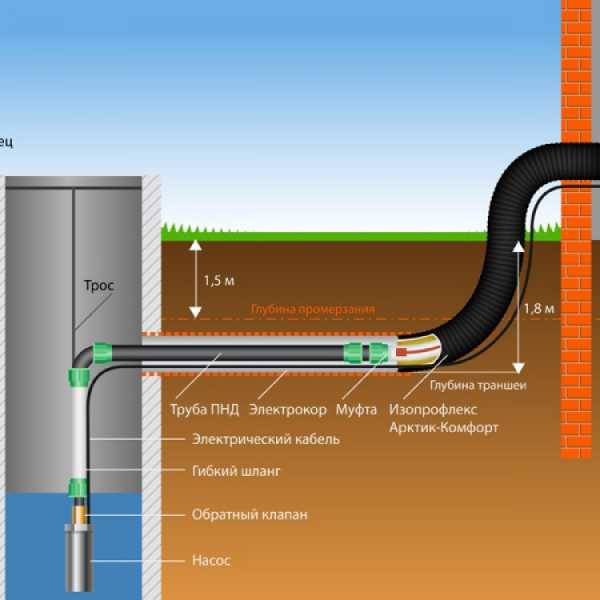

Трубопровод прокладывается ниже уровня промерзания грунта, если условия не позволяют проложить его на такой глубине (скалистый грунт), то следует позаботиться об утеплении, используя гидрофобные материалы.

Схемы с гидроаккумулятором

Самая распространенная схема автономного водоснабжения из скважины — это с гидроаккумулятором (его еще называют мембранным баком или гидробаком). Гидроуккумулятор используется для автоматизации системы водоснабжения и представляет собой металлическую емкость, в середине которой находится резиновая груша, накачаная воздухом.

Мембранный бак выполняет 3 основных функции:

Накопление воды и поддержание ее под давлением. Эта функция не дает насосу включаться каждый раз при открытии крана, а лишь по мере опустошения бака.

Защита водопроводной системы от гидроударов. Данная функция гидробака особенно актуальна, когда в скважине стоит мощный насос с прямым пуском.

Создание запаса воды. Это позволяет пользоваться некоторое время водой в случае отключения электроэнергии. В зависимости от объема бака, можно создать некоторый запас воды, что очень актуально в тех местах, где отключение электроэнергии случается часто.

Гидроаккумулятор может устанавливаться непосредственно в кессоне или в доме. Обязательно для его отключения нужно предусмотреть кран, а после гидробака установить фильтр механической очистки. Минимальный объем бака принимается в зависимости от водопотребления и максимального количества включений насоса в час (для погружных насосов это 20–30 включений), но также стоит помнить о том, что объем воды в заполненном баке составляет лишь 40–50%. Слишком большой объем гидроаккумулятора при небольшом водопотреблении не рекомендуется применять, так как вода попросту будет в нем застаиваться. Кратность водообмена должна быть не мене 3–4 раз в сутки. Оптимальный объем бака для небольшого дома составляет 50 л.

Включение и выключение насоса обеспечивает реле давления, которое устанавливается на напорном трубопроводе, чаще всего возле самого бака, к которому подключен насос.

Для правильной работы такой системы между реле давления и насосом ничего не должно больше быть подключено.

Настроить реле нужно таким образом, чтобы давление включения и отключения насоса отвечало его рабочим параметрам. Максимальное давление, при котором он будет отключаться, нужно выставлять в районе 4,5 бар, минимальное давление выставляется на уровне минимально допустимого давления для самого верхнего водоразборного устройства, как правило, 0,2–1,0 бар.

Схема подключения скважины с гидроаккумулятором имеет два недостатка:

Резиновая груша, которая часто рвется и ее приходится менять.

Непостоянное давление в системе может влиять на работу приборов в доме (газовая колонка, стиральная машина).

Видео

Посмотрите пример реализации водоснабжения частного дома из скважины:
