Планки карнизные – монтаж, размеры, как правильно установить защиту своими руками

Карнизная планка для профнастила: размеры, устройство, установка

Правильно подобранная и установленная карнизная планка для профнастила обеспечит защиту кровельного пирога и уверенное удаление влаги, постоянно скапливающейся по краю свеса. Опять же, крыша без карнизной планки выглядит недостроенной, поэтому с помощью накладки можно несколько улучшить внешний вид кровли.

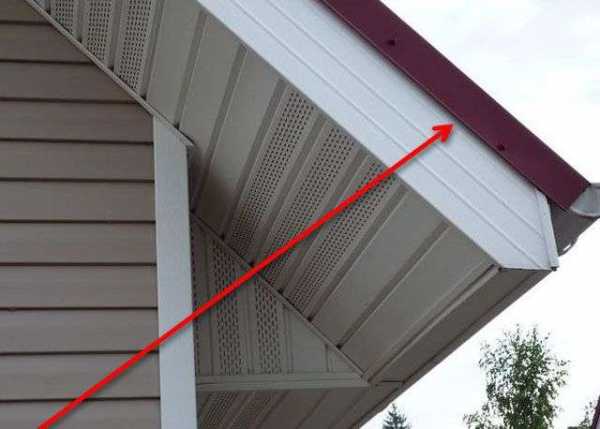

Устройство карниза крыши, покрытой профнастилом

При любой конструкции скатной кровли приходится искать способ оформить карнизную линию. Так называют горизонтальную поверхность самой нижней точки свеса после установки карнизной доски. Оставить обрешетку по краю профнастила открытой, как есть, с нашитой деревянной планкой, нельзя, влага быстро разрушит древесину каркаса и проникнет в толщу кровельного пирога.

Поэтому свес крыши оборудуют или, другими словами, подшивают в один кромочный узел, в состав которого входят:

• Карнизная планка Г-образного профиля. Горизонтальная полка планки заводится под кромку профнастила, вертикальная часть опускается для захода в водосточный желоб;
• Промежуточная накладка J-образного сечения. Ее подшивают на карниз профнастила, для того чтобы избежать попадания воды на подшивку карнизной доски под водосточным желобом;
• Софиты или защитное полотно свеса. Представляет собой перфорированный лист из оцинковки, пластика или даже обрезков профнастила, которым закрывают пространство под свесом кровли.

Важно! Все детали узла собираются и монтируются с перехлестом кромок. В этом случае капли воды или конденсата, стекающие с профнастила в желоб, даже при переливании не попадут на поверхность карнизной доски.

Понятно, что подшивочный узел кровли спланирован так, чтобы избежать затекания влаги под профнастил при любом направлении потоков воды, дождя и ветра. Наибольшую нагрузку испытывает именно карнизная планка, поэтому к выбору этого элемента нужно отнестись с максимальным вниманием. Опытные мастера могут изготовить карнизную накладку своими руками из оцинкованного и окрашенного тонколистового металла, тогда как начинающим кровельщикам лучше воспользоваться готовой доборной планкой.

Назначение карнизной планки для кровли из профнастила

По сути, этот вид добора необходим для того, чтобы получить поверхность для стекания конденсата с парогидроизоляции, уложенной под кровлей из профнастила в приемную полость водосточного желоба. Если карнизную планку не устанавливать, то капли конденсирующейся влаги будут затекать в щель между водосточным желобом и доской.

Вторая задача карнизной планки состоит в том, чтобы обеспечить нормальную вентиляцию пространства, без добора в этом месте накапливается мусор и грязь, зимой намерзает лед, что сильно усложняет отвод воды с поверхности профнастила.

Важно! В некоторых случаях мастера пытаются вместо монтажа карнизной планки и J-профиля просто увеличить длину свисающей кромки профнастила. Такое решение является не совсем удачным, в сильный ветер край кровли деформируется, а при обледенении может и вовсе привести к порче водостока.

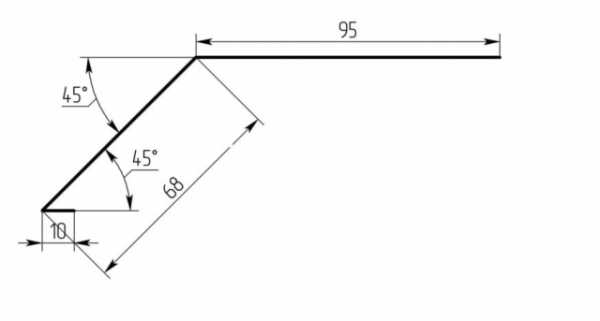

Размеры карнизной планки для профнастила

Конструкция накладки для установки под профилированную металлическую кровлю несколько отличается от доборных элементов, используемых для подшива металлочерепицы или шиферной крыши.

В стандартном исполнении карнизный капельник представляет собой уголок из тонколистового оцинкованного и окрашенного металла 0,5-0,8 мм.

Чаще всего используется карнизная планка с углом раскрытия в 45^о и размером полок 68х95 мм. Размеры карнизной планки для профнастила подбирают по ширине кровельного пирога и конструкции свеса.

Если ширина карнизной доски под кромкой профнастила превышает 60 мм, то используют профилированную планку размером 160х70 мм с укороченной опорной полкой и удлиненной вертикальной стороной.

Накладка своими руками

Для владельцев дач и подсобных хозяйств хорошо известна ситуация, когда приходится крыть сарай или пристройку профнастилом, оставшимся от крыши дома или другого здания. В этом случае большинство доборов, в том числе карнизная планка, изготавливается своими руками.

Накладку можно легко изготовить из ленты оцинкованной стали шириной 20-25 см. Для получения Г-образного профиля используют ровную доску и стальной уголок. Импровизированный шаблон крепят на столярном верстаке. Полоску стали прижимают к плоскости доски, оставляя свободной кромку шириной 70 мм. Далее с помощью уголка и деревянной киянки край заготовки отгибают на нужный угол. Перед установкой самодельной карнизной планки деталь подгоняют по величине раскрытия полок.

Так как на крыше из профнастила всегда собирается большое количеств песка, то оцинкованную накладку нужно обязательно покрасить полиуретановой краской, в противном случае песчаная масса, как наждак, быстро сотрет цинковое покрытие до нуля.

Монтаж карнизной планки профнастила

При том, что конструкция доборной накладки для карниза очень простая, большинство мастеров предпочитает устанавливать готовые планки, которые, как правило, продаются в комплекте к профнастилу вместе с ветровыми и коньковыми доборами.

Подготовка к зашивке карниза

Перед тем как приступить к установке карнизной планки для профнастила, необходимо выровнять линию карниза. Сделать это проще всего с помощью разметочного шнура и строительного уровня. После того, как отрезаны концы кобылок или стропил, можно прибивать карнизную доску. Так как горизонтальная линия свеса под профнастилом получается довольно длинной, шесть и более метров, доску набирают и сращивают из отдельных кусков, оставшихся от постройки обрешетки.

Вторым этапом на край обрешетки нашивают опорную доску, это необходимо для того, чтобы верхняя полка карнизной планки не висела в воздухе, а надежно фиксировалась на обрешетке. Если обрешетка выполнена сплошной из фанеры или ОСБ, то перед укладкой капельника деревянную основу обрабатывают пропиткой или просто закрашивают торцы краской.

Выполнение монтажных работ на карнизе

Обычно подшивку на свесе начинают с натягивания горизонтального разметочного шнура. Даже если удалось прибить карнизную доску идеально ровно по разметке, сделать то же самое с планкой без дополнительного ориентира достаточно сложно. Поэтому после сборки досок обрешетки шнур оставляют на месте.

Первой укладывают планку в виде J–профиля. При этом необходимо следить, чтобы по низу оставался зазор для закладки софитной подшивки свеса. Полотно прибивают к доске обычными гвоздями.

Совет! Укладку карнизной планки начинают от фронтона. Если позволяет схема укладки профнастила, то стартовый отрезок необходимо укладывать с подветренного фронтона крыши.

Таким образом, можно предупредить задувание ветром дождевой воды под стыки и перехлесты накладок. Последним устанавливают софит. Для этого под свесами нашивают опорный профиль и укладывают панели так, чтобы над ними оставалось свободное пространство 40-60 мм высотой. Это обеспечит нормальную вентиляцию кровельного пирога профнастила.

Советы и рекомендации

При правильной установке защитной планки ее практически не видно, большую часть карнизной накладки будет закрывать водосточный желоб. Если угол раскрытия подобран правильно, то вертикальная полка прилегает плотно и ровно к карнизной доске по всей поверхности. В случае несовпадения накладку выгибает пузырем на забитых гвоздях.

Следует помнить, что карнизный добор укладывается на обрешетку, непосредственно под лист профнастила. Поэтому гвозди необходимо забивать с шагом 120-200 мм, отступив от линии изгиба на 40-50 мм. При этом шляпки гвоздей плотно осаживают молотком и стальной набойкой так, чтобы головка заходила заподлицо с поверхностью горизонтальной полки. Таким образом, удается избежать перекосов или неплотного прилегания профнастила к первой доске обрешетки.

Следует помнить, что крюки для крепления водосточных желобов ставят под навеску обрешетки, если держатели закрепить под профнастилом, карнизная планка окажется отогнутой под свес крыши, и конденсат будет скапывать за пределы желоба.

Заключение

Установка карнизной планки для профнастила считается заурядной операцией, для ее выполнения не требуется специальный инструмент, достаточно иметь хороший молоток в 400 г, ножницы по металлу и разметочный шнур, лучше лазерный уровень. На выравнивание и крепление накладки уйдет максимум пару часов интенсивной работы.

bouw.ru

для чего нужно, крепление, фото

Привлекательный внешний вид оконного проема зависит не только от того, насколько удачно будет подобрана ткань, но и от других декоративных элементов, присутствующих в дизайне. Как показывает практика и отзывы многих потребителей, особое значение при оформлении оконного проема играет правильный выбор декоративной планки для карниза. Благодаря широкому ассортиментному ряду неопытные потребители могут прийти в замешательство, не понимая, что именно выбрать, и как произвести монтаж карнизной планки. Перед тем как приступить к покупке, рекомендуется предварительно изучить информацию о способах крепления, имеющихся особенностях и существующих видах.

Для чего нужна карнизная планка

При оформлении оконного проема важно не только правильно подобрать карниз и багет, но и подобрать карнизную планку, подходящую под дизайн интерьера. Благодаря данному декоративному элементу имеется возможность скрыть от посторонних глаз крепежные элементы полотна, придать помещению некую изюминку, сделать его привлекательным.

В процессе выбора рекомендуется брать во внимание следующие критерии:

1. Назначение декоративного элемента – как правило, карнизные планки могут быть декоративными и функциональными. В первом случае задачей является маскировка участка, где происходит соединение штор со штангой. Второй вариант намного практичнее, он позволяет не только придать оконному проему привлекательный внешний вид, но и использовать для закрепления полотна.
2. Материал, используемый в процессе производства – самыми популярным остается дерево и ткань, но при необходимости можно найти изделия из гипса и металла.
3. Способ крепления – карнизные планки можно закрепить на стене либо на поверхности потолка.
4. Внешний вид – декоративные элементы могут отличаться между собой не только формой, но и цветовым решением, фактурностью.
5. Стоимость изделия – как правило, бюджетные варианты имеют незамысловатый внешний вид. У дорогих вариантов может присутствовать лепнина, резьба, сложные рельефы.
6. Тип конструкции – выбирать изделие рекомендуется в зависимости от используемого полотна.

Зачастую бывает так, что в продаже нет карнизной планки, которая соответствовала бы всем потребностям потребителя. В данном случае существует один выход – оформить индивидуальный заказ на изготовление с учетом личных пожеланий.

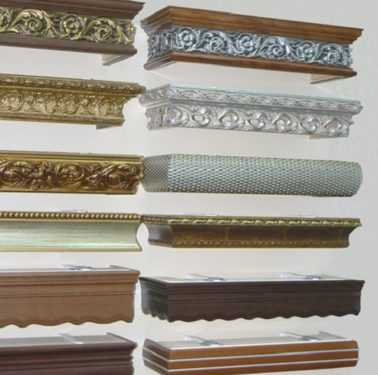

Виды карнизных планок для штор

При помощи декоративных планок имеется возможность замаскировать любой карниз независимо от его формы и материала, используемого в процессе производства. Как показывает практика, самыми распространенными на сегодняшний день являются модели, выполненные из древесины и ткани.

Деревянные модели. В качестве основы для производства декоративной планки используют натуральное дерево, МДФ либо шпонированную модель. Используемый в процессе производства материал в обязательном порядке подлежит обработке специальными составами, после чего его окрашивают и покрывают лаком. Такой вариант станет отличным дополнением интерьера, выполненного в классическом стиле. Важно учитывать, что стоимость деревянных карнизных планок намного выше, чем изделий, выполненных из пластика.

Металлические модели. В данном случае для производства используют алюминий. Основным преимуществом таких моделей является тот факт, что они довольно легкие и в то же время имеют высокий уровень прочности. Для декорирования, как правило, используют порошковые напыления, благодаря которым можно создать имитацию золота и серебра.

Пластиковые модели считаются самыми популярными и распространенными вариантами при оформлении оконных проемов. Основными преимуществами является приемлемая стоимость изделий и широкий ассортиментный ряд. В продаже можно найти изделия, имитирующие любые природные фактуры. Поверхность может быть как гладкой, так и рельефной. Кроме этого, такой материал может гнуться.

Гипсовые изделия – декоративное изделие с привлекательным внешним видом. Важно брать во внимание тот факт, что каждое изделие выполнено вручную, в результате чего гипсовые карнизные планки самые дорогие из всего представленного модельного ряда. Так как такие изделия довольно хрупкие, их используют редко. Как правило, такие варианты применяют для оформления музеев, галерей.

Внимание! Креплению карнизной планки рекомендуется уделить особое значение, так как от правильности проведенных работ зависит конечный результат.

Карнизная планка из ткани

В процессе производства, как правило, используют материалы высокого уровня прочности, при этом ткань должна быть довольно плотной, в результате чего готовое изделие сможет сохранять форму. Стоимость подобных изделий невысокая в отличие от других моделей. Основное преимущество заключается в том, что при необходимости можно найти подходящий эскиз, приобрести плотную ткань и сделать красивую тканевую планку самостоятельно в домашних условиях.

Деревянная планка для карнизов

Стоимость деревянных карнизных планок намного выше, чем тканевых. При этом стоит брать во внимание тот факт, что такие изделия могут быть фактурными, с наличием дополнительных декоративных элементов. Благодаря широкому ассортиментному ряду и цветовым решениям, каждый потребитель может выбрать именно тот вариант, который больше всего подходит для конкретного помещения.

Дизайн декоративной планки для карниза

Декоративные планки для карнизов можно использовать при оформлении помещений в любом дизайнерском стиле. Привлекательный внешний вид и оригинальность имеют элементы, выполненные из древесины. Как показывает практика, такой вариант станет отличным дополнением помещений в классическом стиле. Для кантри и прованса отлично подойдут универсальные и простые варианты, с помощью которых можно выгодно подчеркнуть экостиль помещения.

Для оформления кухни отлично подойдет пластиковая карнизная планка, которая имитирует натуральные природные материалы. В случае если помещение выполнено в египетском стиле, то в данном случае рекомендуется отдавать предпочтение планкам, имеющим египетские либо марокканские узоры. Металлические изделия – отличное решение для помещений в современном стиле.

Благодаря багетным карнизам имеется возможность скрыть любые виды дефектов и те погрешности, которые были допущены при выполнении ремонтных и строительных работ.

Установка карнизной планки

На сегодняшний день особое распространение получили декоративные планки, выполненные из древесины и материала. Как показывает практика, для проведения монтажных работ по установке не требуется особых усилий и много времени, справиться с этим может любой человек. В большинстве случаев карнизы уже приспособлены под установку планок, в результате чего имеются соответствующие крепления. Все, что требуется – установить деревянную карнизную планку в пазы и надежно зафиксировать.

Намного проще дела обстоят с моделями, выполненными из ткани. В данном случае крепить карнизную планку можно несколькими способами:

1. Использовать при выполнении работ двусторонний скотч. В данном случае потребуется одну сторону клейкой основы закрепить непосредственно с внутренней стороны тканевой основы, а вторую сторону закрепить к карнизу.

2. При помощи застежек-липучек. В данном случае используют специальные застежки, которые состоят из нескольких деталей, одна из которых имеет специальные петли, выполненные из пластика, а вторая включает мягкие крючки.


Используя данные способы крепления можно довольно легко демонтировать карнизную планку без особых усилий, что позволит заменить изделие либо почистить его.

Внимание! При необходимости декоративный элемент из ткани можно выполнить самостоятельно в домашних условиях.

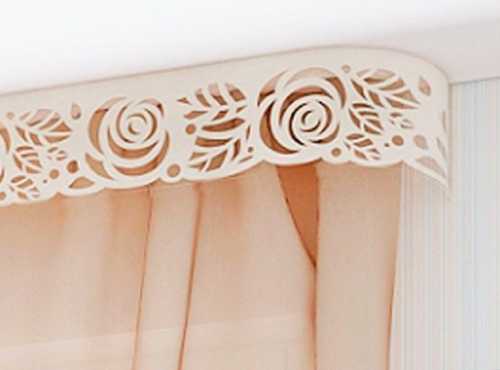

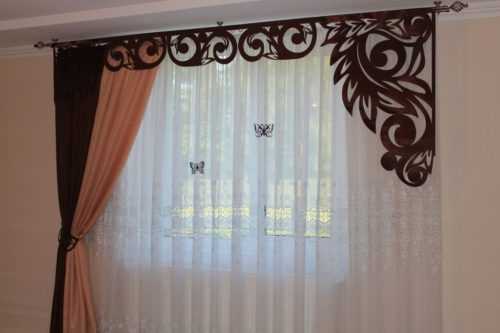

Карнизная планка: фото в интерьере

При необходимости можно посмотреть, как выглядят карнизные планки в дизайне интерьера. Благодаря такому подходу можно выбрать подходящий вариант для декорирования собственного оконного проема.

Заключение

Монтаж карнизной планки, как показывает практика, не отнимает много времени и не требует наличия специальных знаний и опыта работы. В данном случае важно правильно подобрать вариант, который отлично подходил бы под дизайнерский стиль помещения. При выполнении монтажа рекомендуется придерживаться рекомендаций и делать все согласно пошаговой инструкции.

Отправить комментарий

2proraba.com

Крепление карнизной планки к обрешетке ската крыши, уголки для профнастила

Доборные элементы — основание для крепления металлического профнастила. Они защищают дом от воздействия окружающей среды. Неправильная установка может нарушить эту функцию, и в дом будет проникать вода и холод.

Доборные элементы придают кровле законченный красивый внешний вид и обеспечивают высокую функциональность. Максимальная длина доборных элементов 3 м. Нестандартные доборные элементы изготавливаются только при наличии эскизов после согласования их геометрических размеров. Эскизы должны быть приложены к заявке. Доборные элементы изготовлены в защитной пленке, которая практически исключает возможность механического повреждения изделий при транспортировке, хранении и монтаже.

Угол наружный 1

Прикрывает и удерживает торцы профнастила в наружных углах. Крепится сверху листов профнастила.

Угол наружный 2

Прикрывает и удерживает торцы профнастила в наружных углах.

Инструкция по монтажу металлочерепицы Такотта | Takotta

Крепится сверху листов профнастила.

Угол внутренний 1

Прикрывает и удерживает торцы профнастила во внутренних углах. Крепится сверху листов профнастила.

Угол внутренний 2

Прикрывает и удерживает листы профнастила во внутренних углах. Крепится сверху листов профнастила.

Обналичка откос проема

Монтируется на оконные проемы и стену, обшитую профнастилом.

Капельница откоса проема

Монтируется на верхний оконный проем.

Наличник

Монтируется над капельницей в оконных и дверных проемах.

Отлив цокольный

Монтируется на цоколь здания. Является начальной планкой при обшивки здания профнастилом.

Отлив оконный

Монтируется на подоконную часть окна. Предназначен для отвода воды.

Конек 1

Закрывает внешний угол мест стыков разных скатов кровельного материала. Крепится сверху листов профнастила. Защищает листы от попадания воды под кровлю. Нахлест между коньками составляет 80-100 мм.

Конек 2

Закрывает внешний угол мест стыков разных скатов кровельного материала. Крепится сверху листов профнастила. Защищает листы от попадания воды под кровлю. Нахлест между коньками составляет 80-100 мм. Без вальцовки

Ендова

Предназначен для отвода воды, примыкающих к друг другу стыков скатов. Устанавливается до укладки листов профнастила.

Ветровая планка для профнастила — функции, характеристики, монтаж

Для чего нужна ветровая планка на кровле
Технические характеристики и разновидности элементов для профнастила
Как закрепить ветрозащитную планку на крыше

В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения.

Монтаж карнизных планок на крышу из металлочерепицы

Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

1. Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
2. Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
3. Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

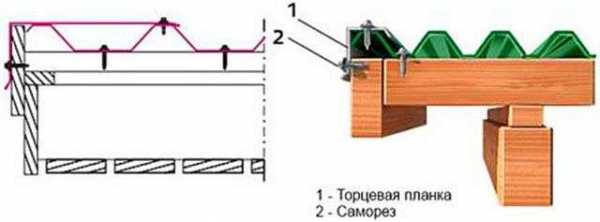

• Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
• Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
• Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

• Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
• Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Карнизные планки для гибкой черепицы

Монтаж карнизных планок на крышу из металлочерепицы

astgift.ru

Функции карнизной планки

Любая, даже самая простая крыша, предполагает использование специальных элементов, оформляющих ее стыки, изломы, узлы соединения скатов и областей примыкания к стенам и фронтонам.

Доборные элементы, изготовленные из тех же материалов, из которых состоят основные элементы крыши, представляют собой составные ее части, придающие ей функциональность, надежность, стойкость и завершенный привлекательный внешний вид.

Они оберегают кровлю от агрессивного воздействия внешних факторов, атмосферных и природных явлений, защищают от проникновения чужеродного мусора и грязи, а также выполняют гидроизолирующую функцию внутристенных и подкровельных областей.

Доборные элементы дополнительно красиво оформляют общий вид крыши, облагораживая стыки, изломы и зоны примыкания ее к стенам. А монтаж их производят аналогичным способом монтажа листовых материалов.

Основных доборных элементов много. Планки примыкания, коньки, аэраторы, ендовы — все они по-своему необходимы и выполняют важную функцию в обустройстве крыши. Далее мы рассмотрим, как правильно установить карнизную планку на крыше.

Функции карнизной планки

Карнизная планка для кровли является типичным представителем доборных элементов.

Она представляет собой важный продольный компонент в устройстве крыши. Кроме функции декорирования она оберегает целостность самой кровли и предохраняет ее от повреждений. Карнизная планка монтируется после того, как будет готова обрешетка на стропильной конструкции и под нее будет подведен гидроизолирующий материал.

• Она защищает от промокания лобовую доску карниза при выпадении атмосферных осадков;
• Предотвращает попадание влаги под кровлю и во внутренние помещения;
• Придает завершенный привлекательный вид всей конструкции;

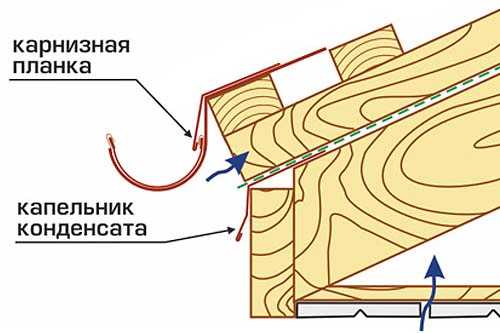

Схема в разрезе

Устройство и принцип работы

Карнизные планки формируют собой металлическую защитную грань с антикоррозийным покрытием, защищающим лобовую или карнизную доски от попадания на нее влаги.

Глядя сперва на крышу, может показаться, что этот продольный элемент подводится под края кровельного покрытия. На самом деле ее монтаж производится еще до укладки металлочерепицы или профнастила. Лишь после ее укрепления на лобовой или карнизной доске можно будет приступать к укладке облицовочных материалов.

Обычно, изготовленная из того же материала, что и облицовочное покрытие, она красится в аналогичный с ним цвет и защищает не только саму карнизную или лобовую доску от намокания, но и препятствуют попаданию воды в само подкровельное пространство.

Устройство карниза

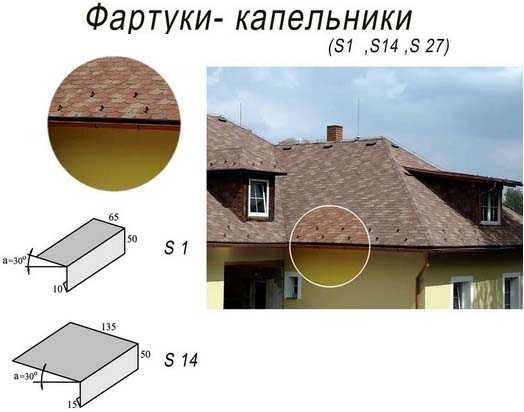

Капельник и карнизная планка – в чем различия?

Многие ошибочно полагают, что карнизная планка и капельник представляют собой одно и то же.

В действительности, это две разные планки, выполняющие две разные функции.

• Карнизная планка оберегает лобовую доску карниза от намокания, а капельник применяется для уведения воды, а именно конденсата с гидроизоляции, от важнейших элементов конструкции крыши в сточный желоб или непосредственно на землю. Он особенно важен осенью и весной при высокой влажности воздуха и частых дождях;
• Капельник защищает фасад дома от образования грибка, плесени и вымывания строительной смеси из кирпичной кладки, а также от гниения древесины, в то время как карнизная планка защищает саму кровлю;
• Капельник укрепляет кровлю и защищает ее от воздушных масс, а карнизная планка оберегает ее от агрессивного внешнего воздействия;

ВАЖНО!

Оба доборных элемента можно установить вместе или по отдельности, но заменить друг друга они не смогут.

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

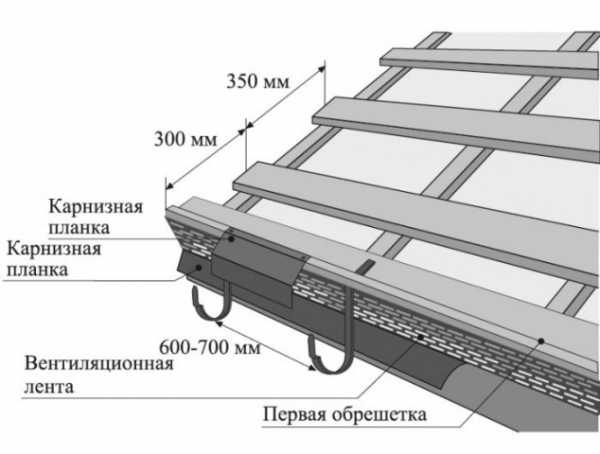

Монтаж карнизной планки

Монтаж добавочных элементов, крепящихся к карнизу, осуществляется на уже подготовленную лобовую доску, которую приколачивают гвоздями из оцинкованной стали к торцовым частям стропильной системы. Если лобовая доска является ровной, крепление планки будет осуществить гораздо легче.

ВНИМАНИЕ!

Если Вы крепили кронштейны системы водостоков на стропила, то карнизную планку необходимо крепить к лобовой доске поверх кронштейнов.

Установка карнизных планок производится в следующем порядке:

• Лобовая область основания крыши подшивается шпунтованной доской. Можно использовать для этих целей сайдинг или профнастил;
• Затем на стену дома устанавливается опорный брус, служащий страховочной опорой при осуществлении подшивки карнизного свеса;
• Прямо перед проведением отделочных работ карниза систему водостоков оснащают кронштейнами или крюками, прикрепив их к стропильным ногам или к доске карниза. В них, далее, будут сложены желоба системы водостоков. Если расстояние между стропилами одинаковое крюки лучше крепить к ним;
• Первый крюк или кронштейн опустите ниже продолжения линии ската на 2 см для того, чтобы обеспечить воде с крыши гарантированное попадание в желоб.
• Далее настает очередь фиксирования планки карниза поверх креплений водостоков к лобовой доске. Ее приколачивают с шагом саморезов не менее 30-35 см в шахматном порядке.
• Нельзя крепить планки встык или с промежутками между ними. Каждая последующая планка должна идти внахлест, а именно заходить на уже закрепленный элемент примерно на 1 см. Последняя планка подгоняется по размерам аккуратным срезом.
• Закончив монтаж, можно приступать к облицовке крыши металлочерепицей или профнастилом. А закончив укладку кровельных материалов стоит заняться монтажом других доборных элементов крыши.

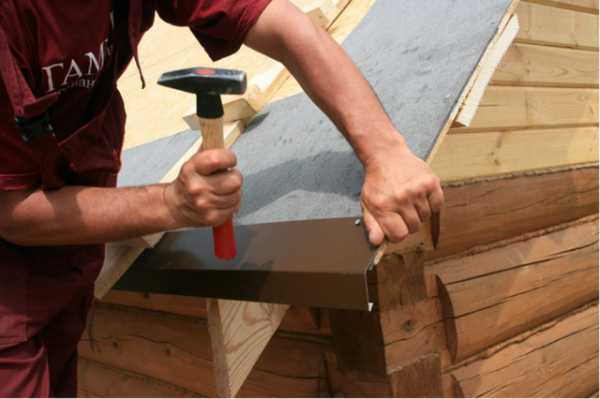

Фото монтажа карнизной планки

Крепление карниза

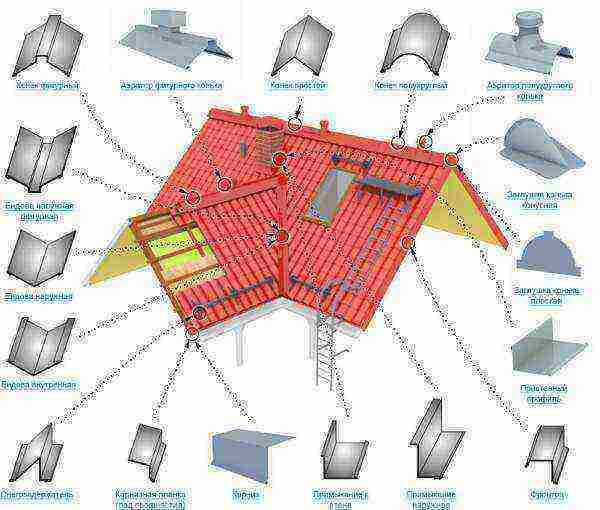

Доборные элементы

Предлагаем вам ознакомиться с другими видами доборных элементов кровли:

1. Коньки применяется в качестве декоративной составляющей для маскировки стыков облицовки крыши с профнастилом. Они оберегает вентиляционный зазор подкровельного пространства и стыки от просачивания и задержки воды;

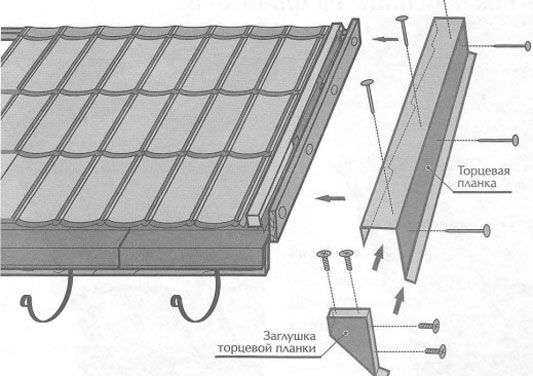

2. Планка торцевая оберегает листы металлической черепицы или профнастила, укрывая их по торцам, от сильного ветра, проникновения воды под крышу в области примыкания кровли к фронтонам, а также препятствует попаданию насекомых или птиц под кровлю;
3. Стеновая планка применяется в зонах примыкания к стенам или другим плоскостям, располагающимся вертикально.
4. Стеновая прямая защищает стык без штробирования с дополнительной герметизацией;
5. Стеновая нижняя крепится под облицовочный материал, металлочерепицу или профнастил в область крепления к стене или к другой поверхности, располагающейся вертикально. С одного края доборного элемента располагается подгиб, препятствующий переливанию отводимой воды через край.
6. Ендова верхняя направляет текущую с крыши воду, в основном исполняя декоративную роль маскировки внутренних областей стыка листов кровельного материала.
7. Ендова нижняя — элемент, применяемый в зонах стыка отрицательных углов. Она оберегает место стыковки листов металлической черепицы или профнастила от просачивания воды под кровлю;
8. Отливы — элемент, предназначенный для защиты стыков окна и стен здания от проникновения воды;
9. Планки примыкания используются на различных изломах кровли. Они оберегает стык от внедрения воды под кровельное пространство;
10. Планки снегодержателя оберегают от неожиданного лавинообразного схода снежных масс, а также непреднамеренного падения составных частей кровли;
11. Углы внутренние и наружние — декоративные элементы, применяемые для маскировки стыков внутренних и внешних углов облицовочного материала крыши;
12. Коньковый аэратор — изделие, применяемое для избавления от излишней влаги в области под кровлей;
13. Заглушка коньковая — важная составляющая, препятствующая попаданию грязи и влаги под кровлю.

Доборные элементы

Работа всех доборных элементов кровли в совокупности направлена на поддержание целостности кровли и увеличения срока ее службы. Отсутствие какого-либо элемента может хоть и незаметно, но крайне негативно сказаться на конструкции дома в целом.

Полезное видео

Монтаж карнизной планки своими руками на видео ниже:

beton-stroyka.ru

видео монтажа по шагам, размеры

Ходовым вариантом является кровля из профнастила, которая состоит из множества доборов, призванных обеспечить герметичность конструкции и снизить теплопотери до минимума. К таким элементам относится и карнизная планка, исполняющая функцию по гидроизоляции и направлению ливневых стоков в водоотводящий лоток. Чаще всего изготавливается из гладкого листа стали методом холодной формовки и окраски.

Оглавление:

1. Сфера использования
2. Разновидности панелей
3. Описание технологии монтажа

Назначение и области применения

Планка предназначена для предохранения крайней доски обрешетки от попадания на нее влаги при обильном дожде или таянии снежного покрова. Так как в зимний период на скатах крыши задерживается большое количество снега, во время потери тепла через профлист или при наступлении оттепели вся вода будет стекать вниз, попадая на торцы здания. Если край не защищен, то дерево впитает избыточную влагу, что приведет к образованию плесени и гниению. В результате вся конструкция потеряет устойчивость и начнет проседать. Для предотвращения этого и применяется карнизный свес.

Часто используется в малоэтажном строительстве жилых домов и технических помещений. Также встречается при возведении заборов из кирпича или керамического блока, здесь необходима защита верхнего среза, так кирпич при попадании дождя может разрушаться, поэтому по всей длине на завершающий ряд крепится П-образная панель, обеспечивающая надежную герметичность.

В большинстве случаев карнизная и ветровая планки изготавливаются и продаются в комплекте, они производятся из одного и того же материала и имеют полимерное покрытие в цвет основной кровли. Краска предотвращает образование ржавчины и предает завершенный вид всей конструкции. Для решения дизайнерских задач тон добора может быть любой в зависимости от рисунка.

В целях экономии часто используется необработанная древесина, которая выглядит непривлекательно, поэтому карнизный элемент необходим не только для защиты, но и для соблюдения эстетики.

Виды карнизной планки

1. С простым углом и загибом по краям. Изготавливается очень быстро и не требует больших трудозатрат, но и задачи, возлагаемые на данную деталь, минимальны.

2. Панель сложной формы с отливом и ребрами жесткости. Добор данного типа придаст дополнительное усиление всей кровле за счет загнутых полос, принимающих на себя основную нагрузку во время ветра и дождя. Сейчас производители делают планки для металлочерепицы и профнастила с креплением для водоотводящего лотка. Нижний срез готового изделия имеет специальный загиб, за который цепляется полукруглая труба. Такое соединение обеспечивает надежную фиксацию и герметичность ливневой магистрали даже при задержке снега в самом лотке.

Существует классификация в зависимости от материала изготовления:

• Из листового оцинкованного металла. Самый популярный вариант, имеет невысокую цену и прост в монтаже и обслуживании.
• Из пластика.
• Из листовой меди. Имеет высокую стоимость и вес, но эти недостатки компенсируются долговечностью и стопроцентной защитой от коррозии.

Все карнизные планки могут для профнастила быть выполнены стандартного размера или по индивидуальному проекту.

Технология монтажа своими руками, типы установки

Необходимо проводить работы в несколько этапов, соблюдая последовательность:

1. Снятие размера. На данном этапе определяется длина всей полосы по периметру кровли и его высота, которая должна заходить под профнастил минимум на 50 миллиметров. Свес под скат крыши опускается до водоотводящего лотка с углублением на 1-2 сантиметра внахлест. На основании полученного параметра определяется тип планки, количество и градус загибов, рисуется чертеж.

2. Изготовление или покупка готового отлива согласно измерениям. Для соблюдения общего ансамбля нужно приобретать панель такого же цвета, что и выбранный профлист, тогда доборный элемент не будет отличаться и портить внешний вид.

3. Если проектом предусмотрена водоотводящая система, то ее крепеж производится в первую очередь. Сначала устанавливаются подвесы труб на стропильную конструкцию. Стоит обратить внимание, что для обеспечения хорошего слива кронштейны размещаются от середины к краю крыши с небольшим уклоном.

4. Между торцевой частью кровли и добором проводится монтаж защитной пленки или пароизоляции, которая предотвратит образование влаги и конденсата и станет преградой для насекомых и мелких птиц.

5. После установки сливной магистрали можно крепить карнизную планку на крайнюю доску обрешетки. Монтаж осуществляется гвоздями или саморезами с редкой резьбой. Все торцевые стыки между доборными элементами размещаются внахлест минимум на 3-5 сантиметров, это необходимо для обеспечения надежной гидроизоляции и защиты древесины от влаги, чтобы вода, стекающая по крыше, не попадала на голые участки обрешетки.

6. Торцы слива загибаются внутрь или закрываются специальной заглушкой из того же материала. Можно также перекрыть конец карниза, выпустив ветрозащитную панель на длину стропил.

Если в проекте дома не указана водоотводящая система труб, а ливневые стоки будут падать по скату вниз на отмостку, то на нижнем срезе слива нужно предусмотреть загиб в сторону кровли. Это позволит обеспечить дополнительную защиту древесины и части наружной стены от влаги и косых дождей.

В конце осуществляется фиксация ветровой полосы, которая накладывается поверх всей конструкции и прикручивается на саморезы с уплотнением или заклепки. Планку нужно монтировать к профнастилу и наличнику с двух сторон с шагом 300-400 миллиметров. Данная деталь после установки будет принимать на себя основную нагрузку от порывистого ветра и не позволит задираться материалу на крыше по краю.

Все работы по установке кровли и доборных элементов, так как они проводятся на высоте, должны осуществляться с соблюдением техники безопасности, с использованием страховочного оборудования. Для этих целей лучше привлечь специалистов, имеющих опыт в строительстве подобных систем.

stroitel-list.ru
