Как сделать ввод электричества в частный дом своими руками
Подключение частной постройки к электрической сети требует соблюдения ряда правил безопасности, а инженерные коммуникации необходимо согласовать с контролирующими органами. С особыми предосторожностями нужно осуществлять ввод электричества в деревянный дом: чтобы избежать несчастных ситуаций, проводку изолируют. Обычные материалы и методы для этого не подойдут, ведь провода не должны соприкасаться с деревянными конструкциями. Также сложности могут возникнуть на этапе, когда понадобится протянуть провод для ввода электричества в дом и подключить его к распределительному щиту.
Подготовка к работам по созданию разводки
Административно-правовое регулирование
Перед началом работ необходимо разобраться с административно-правовыми вопросами. Требуется подготовить проект обустройства проводки и согласовать его в местном Энергосбыте или управляющей компании. Проект предоставляется вместе с предпроектной разработкой.
Проектом энергоснабжения называют техническую документацию, где, кроме схемы электропроводки, содержатся информация о планах разводки кабелей, размещении осветительных приборов и электрооборудования, характеристики применяемых материалов. В технических условиях имеется требование соблюдать правила ввода электричества в деревянный дом, а также согласовать проект во всех перечисленных в документе инстанциях.
Выбор кабеля
Чтобы подготовить проект, необходимо заранее определиться с сечением вводного провода, которое напрямую зависит от нагрузки. Сначала надо высчитать суммарную мощность всех установленных в дому электроприборов с учетом специальных нагрузок, возникающих при запуске электродвигателей. Полученное числовое значение умножают на коэффициент спроса, чтобы ввод электричества в частный дом соответствовал потребностям домохозяйства.
Чтобы определить ток, нужно разделить суммарную мощность приборов на220 – напряжение сети. Зная ток, несложно выбрать провод с подходящим сечением, если воспользоваться справочными материалами о длительно допустимых токах кабеле.
Ввод электрического провода в постройку
Способы подключения недвижимости к сети
Перед тем как сделать ввод электричества в деревянный дом надо определиться со способом прокладки провода. Есть три варианта:
подключение с помощью провода по воздуху;
подключение с помощью кабеля по воздуху;
подключение с помощью подземного кабеля.
Первые два способа технически друг от друга практически не отличаются, разве что кабель имеет лучшую защитную оболочку. Для того чтобы реализовать ввод электричества в дом со столба, лучше приобрести провод СИП. При прокладке подземных кабелей используется продукция ВБШв, имеющая повышенную степень защиты от механических повреждений.
Подключение жилища к сети с помощью воздушных линий – наиболее простой способ, с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид прилегающего участка, а если слабо закреплены – могут не выдержать капризов погоды. Подземная проводка лучше защищена от обрыва и обладает отличной пожароустойчивостью, однако стоит дороже, поскольку заключать кабель нужно в бронированную оболочку.
Монтаж навесных проводов
Как правило, ввод электричества в дом проводом СИП предполагает использование кабеля сечением 16 квадратных миллиметров, поскольку меньше не разрешается, а проводка с большим значением сечения разработана для промышленных объектов и в быту не пригодится. Количество жил на проводе зависит от того, сколько предусмотрено фаз: две жилы для однофазной сети и четыре – для трехфазной.
Обустройство ответвления от магистральной линии выполняется с применением прокалывающих зажимов. Число зажимов определяется количеством жил провода. На наружной стене монтаж ввода электричества в дом осуществляется при помощи анкерного зажима с кронштейном. Чтобы кабель не соприкасался с древесиной, его прокладывают в гофротрубе или пластиковом коробе.
Важно! В соответствии с техническими стандартами длина пролета навесного провода не должна превышать 25 метров. Если расстояние между зданием и линий электропередач больше этого значения, то устанавливается дополнительная опора.
Прокладывание подземного кабеля
Если запланирован ввод электричества в дом под землей, позаботиться о прокладке кабеля нужно еще на этапе строительства, а именно наметить в фундаменте место его проникновения внутрь здания. При желании проводку можно вывести на стену или на столб, от которого она будет крепиться к стене с использованием анкерного зажима.
Важно! Кабель, висящий между столбом и домом, нужно усилить тросом. В отличие от СИП, он не сможет выдержать свой вес. Трос крепится на рым-болт. Кроме того, ту часть проводки, что выходит из-под земли, необходимо защитить от механических повреждений металлической трубой.
Глубина залегания кабеля под землей составляет 0,7 метра. По всей длине проводка должна иметь ощутимую слабину. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага. Вопрос о том, как сделать ввод электричества в дом по кабелю, выходящему из-под земли и прикрепленному к стене, решается просто: коммутирование проводки осуществляется на рубильник в щите или на вводной автомат.
Разводка провода внутри сооружения
В деревянных постройках всегда монтируется проводка открытого типа. Это делается в целях обеспечения пожарной безопасности. Необходимо максимально изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью. Наилучший способ – использовать для прокладки провода металлические трубы. Желательно, чтобы схема ввода электричества в жилой дом сразу же предусматривала разводку проводов внутри труб, а не пластиковых коробов.
Счетчик электроэнергии трехтарифный
Высота выключателя от пола
Нагревательный кабель для теплого пола
Кабель-канал: размеры, характеристики
xn--b1aafeqcbxpcbxdjdebh.xn--p1ai
описание основных способов подключения к ЛЭП
Как только будет построено новое жилое строение, владелец домовладения задаётся вопросом: «Как выполнить ввод электроэнергии в дом». Ведь сложно представить жизнь современного человека без пользования им электрическими приборами.
Электроэнергия, не только позволяет обрести необходимый уровень комфорта, но без этого явления невозможны многие виды досуга и развлечения.
Оформление документации
Подключение электроснабжения должны осуществлять только профессиональные электрики имеющие допуск к выполнению подобного класса работ. Необходимый объём документации, который следует собрать для подключения электричества зависит от региона, где осуществляется подключение жилого объекта, а также от вида строения.
Обязательно при подключении электричества потребуется проектная документация домовладения, в которой должна быть приложена принципиальная схема электропроводки.
Так же необходимо подготовить и предъявить схему учета, согласованную с Энергосбытовой организацией
Виды подключения дома к ЛЭП
Существуют три основных способа ввода в дом электричества:
- Подключение дома к воздушной линии с помощью алюминиевого, не изолированного провода.
- Подключение с помощью СИП-кабеля.
- Подземное подключение.
Первый способ, в настоящее время используется крайне редко. Если по каким либо причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, проживающих в данном доме. Кроме поражения электрическим током, возможно короткое замыкание двух проводников при провисании проводов или падения на них каких-нибудь тяжёлых предметов. Иногда виновниками неполадок на открытых линиях электропередач могут являться крупные птицы, которые попадаю между двумя провисшими не изолированными проводниками.
Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Использование этого метода полностью исключает вероятность обрыва кабеля. Для осуществления такого метода подключения, потребуется приобрести специальный бронированный кабель.
Ввод электричества в деревянный дом

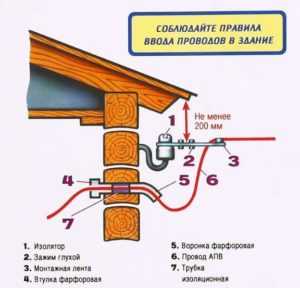

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:
- Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.
Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода. - Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).
- Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.
Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.
Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.

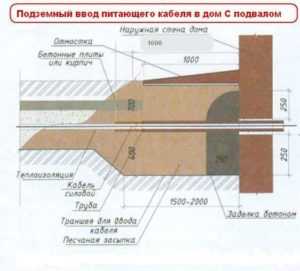

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.
Работы осуществляются в такой последовательности:
- Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.

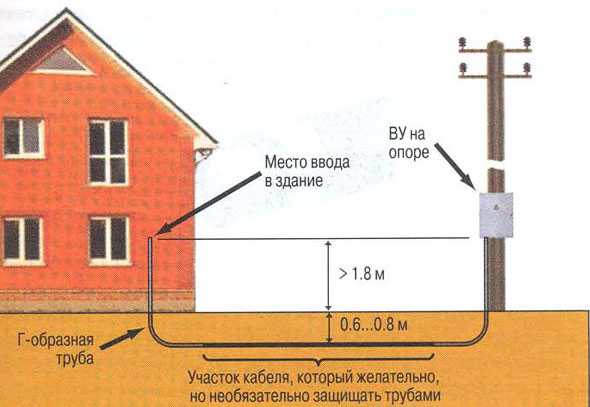

- От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП на высоту до 2 метров.
Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель. Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».
В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель. Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».Как проложить кабель в земле видео смотрите ниже:

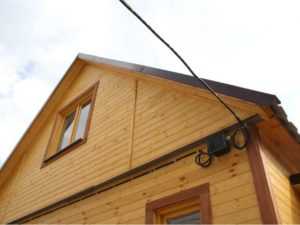

Ввод электричества с помощью СИП
Самонесущий изолированный провод, является современным и безопасным элементом, позволяющим осуществить ввод электричества в дом непосредственно со столба. Монтаж осуществляется в таком порядке:
- Получить разрешение на подключения электричества.
- Приобрести необходимое количество провода и арматуры для его крепления.
- Пригласить специалистов, которые имеют необходимый доступ к осуществлению этого вида работ, и подключить электрический ток от ЛЭП к электрическому щитку.
Самостоятельно заниматься выполнением этого вида работы не рекомендуется. Даже если имеются навыки работы с электрическим оборудованием. В противном случае можно получить штраф за самоуправство, а если в результате неправильного подключения возникнут неполадки на линии электропередач, то потребуется компенсировать расходы на устранение аварийной ситуации. Ввод электричества таким способом в дом позволяет минимизировать вероятность обрыва провода во время непогоды. Применение СИП позволяет не опасаться поражения электрическим током, даже если произойдёт обрыв кабеля. Изоляционная оболочка надёжно защитит от распространения электричества по металлическим предметам, при соприкосновении с ними СИП-кабеля.
Как сделать ввод электроэнергии в дом видео смотрите ниже:
Нюансы при вводе электричества в частный дом
При подключении электричества следует учитывать следующие особенности:
- Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, необходимо установить ещё один столб, на расстоянии до 10 метров от домовладения.
- Воздушное подключение проводов должно осуществляться на высоте не менее 6 метров.
- Если требуется увеличить мощность передаваемой в частный дом по воздушной линии, необходимо выполнить такое подключение проводом СИП-4.
- Крепление арматуры для ввода электричества в дом, должна осуществляться на стене домовладения на высоте не менее 2,75 см.
- Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с внешней стороны стены, его необходимо поместить в металлическую трубу. Такая труба ведётся от места выходы проводки до наружного электрического щитка.
- При разделе дома на два хозяина возможна одноконтурная схема подключения здания, но в этом случае, необходимо установить 2 электросчётчика.
Заключение
Как сделать ввод электричества в частный дом, решать должен владелец построенного жилья. При осуществлении такого вида работ, должны выполняться правила противопожарной безопасности. Правильно выполненное подключение, позволяет безопасно эксплуатировать даже деревянные строения. Для того чтобы электрическое оборудование работало
в течение многих лет, монтаж его должен осуществлять квалифицированный электрик. Только правильно выполненный порядок и устройство электроснабжения позволит безопасно эксплуатировать этот вид энергии.
electry.ru
со столба, под землей, трубостойка
Подключение частной постройки к электрической сети требует соблюдения ряда правил безопасности, а инженерные коммуникации необходимо согласовать с контролирующими органами. С особыми предосторожностями нужно осуществлять ввод электричества в деревянный дом: чтобы избежать несчастных ситуаций, проводку изолируют. Обычные материалы и методы для этого не подойдут, ведь провода не должны соприкасаться с деревянными конструкциями. Также сложности могут возникнуть на этапе, когда понадобится протянуть провод для ввода электричества в дом и подключить его к распределительному щиту.
Подготовка к работам по созданию разводки
Административно-правовое регулирование
Перед началом работ необходимо разобраться с административно-правовыми вопросами. Требуется подготовить проект обустройства проводки и согласовать его в местном Энергосбыте или управляющей компании. Проект предоставляется вместе с предпроектной разработкой.
Важно! За неправильный ввод электричества в дом предусмотрен штраф, налагаемый на собственника недвижимости. Кроме того, разводку придется переделать за свой счет.
Проектом энергоснабжения называют техническую документацию, где, кроме схемы электропроводки, содержатся информация о планах разводки кабелей, размещении осветительных приборов и электрооборудования, характеристики применяемых материалов. В технических условиях имеется требование соблюдать правила ввода электричества в деревянный дом, а также согласовать проект во всех перечисленных в документе инстанциях.
Выбор кабеля
Чтобы подготовить проект, необходимо заранее определиться с сечением вводного провода, которое напрямую зависит от нагрузки. Сначала надо высчитать суммарную мощность всех установленных в дому электроприборов с учетом специальных нагрузок, возникающих при запуске электродвигателей. Полученное числовое значение умножают на коэффициент спроса, чтобы ввод электричества в частный дом соответствовал потребностям домохозяйства.
Чтобы определить ток, нужно разделить суммарную мощность приборов на220 – напряжение сети. Зная ток, несложно выбрать провод с подходящим сечением, если воспользоваться справочными материалами о длительно допустимых токах кабеле.
Ввод электрического провода в постройку
Способы подключения недвижимости к сети
Перед тем как сделать ввод электричества в деревянный дом надо определиться со способом прокладки провода. Есть три варианта:
подключение с помощью провода по воздуху;
подключение с помощью кабеля по воздуху;
подключение с помощью подземного кабеля.
Первые два способа технически друг от друга практически не отличаются, разве что кабель имеет лучшую защитную оболочку. Для того чтобы реализовать ввод электричества в дом со столба, лучше приобрести провод СИП. При прокладке подземных кабелей используется продукция ВБШв, имеющая повышенную степень защиты от механических повреждений.
Подключение жилища к сети с помощью воздушных линий – наиболее простой способ, с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид прилегающего участка, а если слабо закреплены – могут не выдержать капризов погоды. Подземная проводка лучше защищена от обрыва и обладает отличной пожароустойчивостью, однако стоит дороже, поскольку заключать кабель нужно в бронированную оболочку.
Монтаж навесных проводов
Как правило, ввод электричества в дом проводом СИП предполагает использование кабеля сечением 16 квадратных миллиметров, поскольку меньше не разрешается, а проводка с большим значением сечения разработана для промышленных объектов и в быту не пригодится. Количество жил на проводе зависит от того, сколько предусмотрено фаз: две жилы для однофазной сети и четыре – для трехфазной.
Обустройство ответвления от магистральной линии выполняется с применением прокалывающих зажимов. Число зажимов определяется количеством жил провода. На наружной стене монтаж ввода электричества в дом осуществляется при помощи анкерного зажима с кронштейном. Чтобы кабель не соприкасался с древесиной, его прокладывают в гофротрубе или пластиковом коробе.
Важно! В соответствии с техническими стандартами длина пролета навесного провода не должна превышать 25 метров. Если расстояние между зданием и линий электропередач больше этого значения, то устанавливается дополнительная опора.
Прокладывание подземного кабеля
Если запланирован ввод электричества в дом под землей, позаботиться о прокладке кабеля нужно еще на этапе строительства, а именно наметить в фундаменте место его проникновения внутрь здания. При желании проводку можно вывести на стену или на столб, от которого она будет крепиться к стене с использованием анкерного зажима.
Важно! Кабель, висящий между столбом и домом, нужно усилить тросом. В отличие от СИП, он не сможет выдержать свой вес. Трос крепится на рым-болт. Кроме того, ту часть проводки, что выходит из-под земли, необходимо защитить от механических повреждений металлической трубой.
Глубина залегания кабеля под землей составляет 0,7 метра. По всей длине проводка должна иметь ощутимую слабину. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага. Вопрос о том, как сделать ввод электричества в дом по кабелю, выходящему из-под земли и прикрепленному к стене, решается просто: коммутирование проводки осуществляется на рубильник в щите или на вводной автомат.
Разводка провода внутри сооружения
В деревянных постройках всегда монтируется проводка открытого типа. Это делается в целях обеспечения пожарной безопасности. Необходимо максимально изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью. Наилучший способ – использовать для прокладки провода металлические трубы. Желательно, чтобы схема ввода электричества в жилой дом сразу же предусматривала разводку проводов внутри труб, а не пластиковых коробов.
bouw.ru
Ввод электричества в деревянный дом своими руками
Как провести электричество в дом
По окончании строительства индивидуального жилого дома возникает необходимость провести электричество в дом, она подойдёт по всему дому. По застроенным частными домами, проведены линии электропередач, идущие от электроподстанци
Для подключения частного жилого дома к ВЛ без проекта нельзя, нужно дать заявку в спец организацию, занимающуюся обслуживанием электросетей. Ввод электричества в дом и подключение к электролинии может осуществляться либо через щит учёта с электросчётчиком
Воздушный ввод питающего кабеля
Проводка электричества в дом от элеткролинии до здания, выполненный с помощью протянутого по воздуху провода называется воздушным вводом. Ранее такой ввод производился неизолированными проводами, идущими от опоры электрической линии до изолятора находящегося в строении. Способ пожароопасный и ненадёжным из всех. Другим способом является ввод в дом с помощью изолированного кабеля, подвешенного к тросу. Трос крепится одним концом на опоре, а другим – на доме, и к нему прикрепляется на хомутах электрокабель.
В последнее время наиболее распространённым способом проводки электричества в дом является при помощи СИП – “самонесущего изолированного провода”. Изготовляется он из алюминия, его изолирующая оплётка рассчитана на воздействие ультрафиолетовог
Работа по прокладке кабеля от линии электропередач до дома производят работники электросетей. Ввод кабеля в само здание производится самим хозяином дома – либо собственными силами, либо с помощью нанятого электрика. Если дом сделан из дерева, то по стене кабель прокладывается в трубе или специальных негорючих кабельканалах. В домах, построенных из несгораемых материалов, кабель по стене идёт в штрабе, проложенной в стене. В дом питающий кабель заводится обычно через трубостойку с изоляторами, укреплённую на крыше или фасаде здания.
Подземный ввод в дом электричества
Для подземного способа ввода прокапывается траншея от электрической опоры до стены дома глубиною не менее 60 – 80 см. К опоре крепится труба, высотой не меньше двух метров от земли, в которую и помещается спущенный от электрической линии кабель. Подземная проводка электричества в дом проводится при помощи изолированного кабеля с сечением провода не менее 16 кв. мм. В траншее кабель так же идёт в металлической или пластиковой трубе.
Исключение составляет специальный бронированный кабель, который можно прокладывать прямо в грунте, но при этом кабель должен быть заземлён на опоре и на электрощите здания. В дом кабель заводится через отверстие в фундаменте, либо, через стену дома (в этом случае кабель от места выхода из земли до места входа в стену так же защищается трубой).
По правилам у каждого дома должен иметься заземляющий контур, соединённый с электрощитом.
ampersite.ru
Как сделать ввод электричества в частный дом
Электричество — одно из важнейших благ цивилизации. Без него собственно не будет работать ни один электроприбор, который необходим человеку для комфортной жизни. В частный дом, часто приходится вводить электричество отдельно, либо это делается в процессе строительства. О том, как сделать ввод электричества в частный дом, мы расскажем в этой статье.
Первым шагом к вводу электричества в частный дом станет подведение кабеля электропитания к электрощиту, именно с этого начинается завод всей электропроводки по дому.
На улицах в городском частном секторе, в поселках, селах, деревнях и дачных участках имеются опоры с воздушными линиями (ВЛ) проводов, идущих с подстанции.
В дома электричество подключается именно от них, подключение проводят строго специалисты электроснабжающего предприятия. Итак…
Содержание статьи
Как сделать ввод электричества в дом
Все работы по подключению и монтажу электроснабжения в новое помещение проводятся согласно индивидуальному проекту, согласованному и утвержденному работниками электросетей.
Существует два самых распространённых способа подключения к линиям электропередачи:
- через вводной шкаф учета, который установлен на опоре воздушных линий электропередачи, этот метод очень хорош тем, что при таком подведении исключается похищение электроэнергии;
- через электросчетчик в доме, так сказать напрямую.
Несмотря на то, что этот метод устарел, он все еще часто применяется владельцами частных строений. Существует такое распространенное понятие как воздушный ввод, это линия электропитания, идущая по воздуху от опоры ВЛ к дому. В прошлом для этого использовали провода без изоляции, они подходили прямо к частному строению, где были установлены изоляторы, от которых в дом шел уже алюминиевый кабель. Данный способ является небезопасным и не отличается надежностью и в настоящее время практически не встречается.
На современном этапе чаще всего используется электрический кабель, специально изготовленный для наружной прокладки. Этот открытый способ предполагает крепление к опоре воздушных линий и опоре дома троса, на который в свою очередь специальными хомутами крепиться кабель электропитания.
Самым практичным на сегодня является использование алюминиевого провода марки СИП, он отличается устойчивостью к воздействию природных факторов: солнца, дождя, снега, ветра и др. Это провод не нуждается в креплении к тросу, с ним используется воздушный ввод с помощью 2-х или 4-х (220В-380В) жильных проводов с 16кв. миллимитровым сечением.
Внимание! Все монтажные работы по проведению электроснабжения до фронтона дома производят специалисты электроснабжающей организации.
Правильный проход в дом через стену, крышу или др. лучше тоже доверить мастеру, но при должных знаниях можно сделать и самому. Здесь необходимо определиться со способом проведения кабеля через металлическую трубу до щитка в доме. В деревянных домах на всем пути проведения используются металлические трубы, в кирпичных и силикатных кабель монтируется в штробы. Также можно использовать и трубостойку, с натяжкой. При таком способе наружные провода доходят до изолятора, закрепленного на ней, и уже там к ним подключают кабель, вмонтированный в изогнутую трубу стойки. Затем сквозь отверстие в стене эту трубу вводят в помещение. Все металлические конструкции ввода обязательно заземляются.
Подземный ввод электрического кабеля (СИП) в дом
Сегодня часто используется подземное введение кабеля в дом. Это очень трудоемкий, но один из самых надёжных и безопасных способов ввода. Для этого от опоры ВЛ до фундамента частного дома делается траншея от 60 до 80 см. Кабель выкладывается в землю вмонтированным в специальную трубу (металлическую или пластиковую), высота которой от уровня грунта составляет не менее 2 метров.
Здесь можно использовать любой кабель, но не менее чем с 16 кв. миллиметровым сечением. При применении бронированного кабеля ВбБШв, трубы используются только в местах опусков с опоры и подъемах выше уровня грунта. Однако токопроводящая оболочка такого кабеля должна быть заземлена с обеих сторон, на воздушной линии и на электрощитке дома.
Завещающим этапом является прокладка кабеля в дом, она осуществляется двумя способами:
- чрез фундамент, делается специальное сквозное отверстие в нем и туда заводится труба с кабелем;
- по внешней стене.
Кабель поднимается на высоту 2-х и более метров по ней, защищенный металлической или пластиковой трубой и через подготовленное отверстие вводится в дом. Используется жильный кабель, для сети в 220 В и 4 или 5 жильный для сети в 380 В.
