Торцовочная пила — Википедия

Материал из Википедии — свободной энциклопедии

Электрическая торцовочная пила с установкой угла реза в двух плоскостях (вращение стола, наклон рычага), мешком-пылесборником и неподвижной лазерной подсветкой реза

Торцо́вочная пила́, торцово-усовочная пила, ма́ятниковая пила, комбини́рованная пила,[1] электрическое стусло — циркулярная (круглая) пила с электрическим сетевым (редко - аккумуляторным) приводом для поперечного распила длинных заготовок как под прямым углом, так и под произвольно выбранным углом. Торцовочные пилы предназначены для распила дерева и композитных материалов на его основе, а при установке особых пильных дисков — для распила тонких металлических и пластиковых профилей и труб (устроенные аналогичным образом машины для резки арматуры, плитки, камня и бетона к торцовочным пилам не относятся). Торцовочные пилы не допускают работы на весу и требуют установки на неподвижное основание, однако, в отличие от стационарных торцовочных и распиловочных станков, допускают переноску и работу на временных (импровизированных) основаниях.

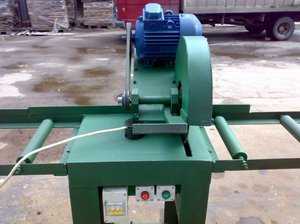

Простейшая маятниковая пила собирается на горизонтальной станине, к которой крепится поворотный круг. К тыльной (дальней от оператора) стороне поворотного круга подпружиненным шарниром крепится поворотный рычаг («маятник»), на котором закреплена электрическая дисковая пила. Заготовка подаётся вдоль направляющей, закреплённой к станине, а угол реза относительно направляющей выбирается поворотом круга вокруг вертикальной оси. Для выполнения реза оператор утапливает рычаг с дисковой пилой в неподвижную заготовку; для беспрепятственного утапливания в поворотном круге предусмотрена прорезь. В комбинированной пиле с установкой угла реза в двух плоскостях к описанной конструкции добавляется шарнир, позволяющий вращать рычаг с дисковой пилой относительно горизонтальной оси[2]. Обычно поворот вокруг горизонтальной оси допускается только в одну сторону: диск пилы наклоняется влево от оператора (наклону вправо мешает электропривод, который обычно крепится справа от диска в расчёте на оператора-правшу).

Размеры заготовок, распиливаемых под прямым углом обычной маятниковой пилой (слева) и пилой с горизонтальным перемещением (справа) для диска диаметром 255 мм (10 дюймов). Данные на примерах Makita 1040, LS1018)

Диаметр диска переносных торцовочных пил составляет от 190 до 355 мм (7,5-14 дюймов), наиболее распространёны калибры 8,5, 10 (250—260 мм) и 12 дюймов[2]. Типичная маятниковая пила с десятидюймовым диском способна пилить под прямым углом брус 95×95 мм (струганая сотка) или доску 69*135 мм[3]. При установке любых иных углов допустимый размер заготовки уменьшается. Иными словами, маятниковая пила непригодна не только для продольного распила, но и для поперечного распила достаточно широких заготовок (выход — использование переворота заготовки, получая удвоение ширины реза, для распилов под углом, можно комбинировать поворот заготовки с поворотом пилы на 90°). Для них предназначены торцовочные пилы с горизонтальным перемещением, в которых утапливание рычага с пилой (поперечный рез в

ru.wikipedia.org

Торцовочная пила: возможности и критерии выбора

Содержание:
Торцовочная пила: устройство, назначение и возможности

Электрическая торцовочная пила: нюансы и критерии выбора
Диски для торцовочной пилы: в чем между ними разница

Резка отделочных материалов под углом – задача, скажем прямо, не из легких, и практически у всех людей с ее решением возникают проблемы. А между тем, большинство отделочных материалов требует именно такой подход к своей установке, к примеру, вагонка, плинтусы, багеты и даже металлоконструкции, собираемые из профильной трубы. В общем, таких материалов много, и диагональную их порезку приходится решать, иногда даже с очень высокой точностью. В этой статье вместе с сайтом stroisovety.org мы изучим такой инструмент, как торцовочная пила, которая позволяет справиться с задачей диагональной подрезки. Мы ознакомимся с устройством этого инструмента, критериями оценки, что позволит приобрести подходящую для работы модель и разберемся с пильными дисками, используемыми вместе с этим инструментом.

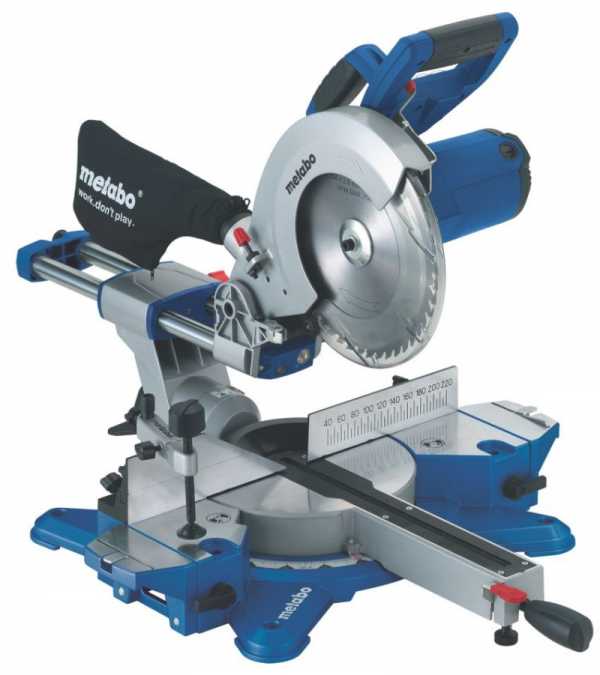

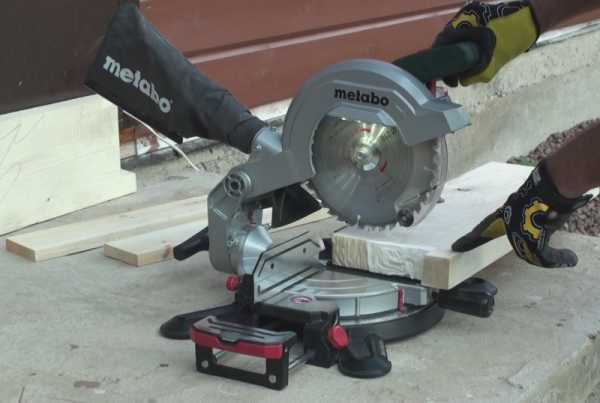

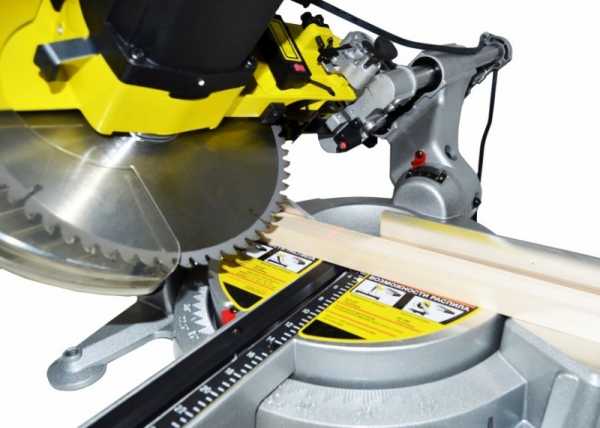

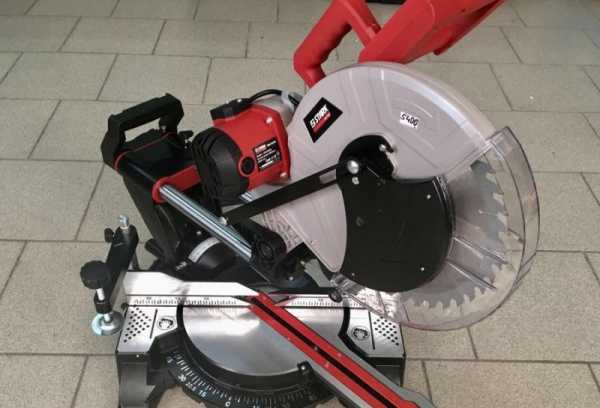

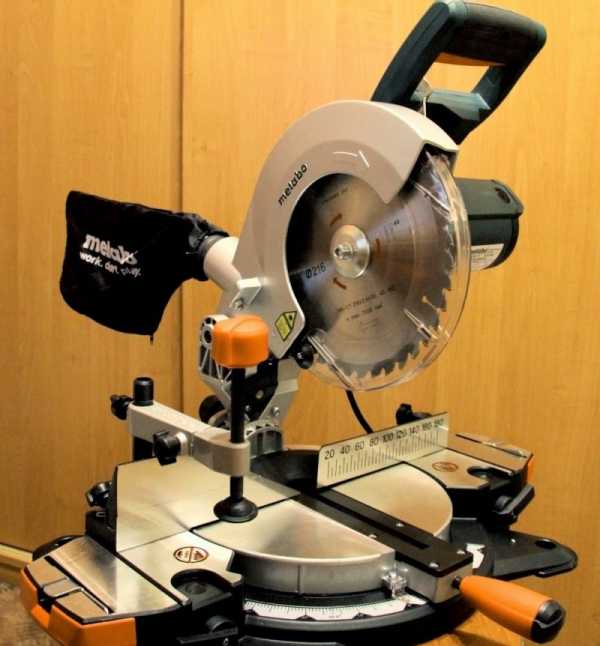

Пила электрическая торцовочная фото

Торцовочная пила: устройство, назначение и возможности

Ручная торцовочная пила имеет узкое назначение, и распускать с ее помощью доски вряд ли у вас получится. Ее задачи немного другие – она может выполнять исключительно короткие резы. С ее помощью можно разрезать доску пополам, выровнять ее торец или же срезать конец доски под определенным углом. Вот, в принципе, и все, что она может, но, поверьте, это немало – другое пильное оборудование с такими задачами справляется намного хуже. Ах да, совсем забыл, что кроме древесины, в зависимости от используемой оснастки, торцовочная пила может работать с мягкими металлами, пластиком и при необходимости с тонколистовым железом, а вернее с профилем, изготовленным из него.

Возможности торцовочной пилы

Торцовочная универсальная пила имеет достаточно сложную конструкцию – состоит она из двух основных узлов, которые отнюдь не отличаются простотой конструкции. Это станина, на которой закреплен поворотный стол и подвижная режущая головка с закрепленным на ней мощным электрическим двигателем.

  1. Станина с поворотным столом. Как правило, эти две части не могут обходиться друг без друга. На самой станине расположена направляющая, которая обеспечивает фиксированное положение заготовки. Сам же стол для торцовочной пилы может поворачиваться относительно направляющей в пределах 90˚ (45˚в одну сторону и 45˚ в другую сторону), обеспечивая таким способом простую подрезку заготовки в любом направлении без переустановки детали.
  2. Режущая головка. Установлена непосредственно на поворотном столе – она изменяет свое местоположение вместе с ним. Для удобства в работе сбоку поворотного стола на станине нанесена градуированная шкала – совмещая метку стола с определенным значением градусов, можно производить резы под любым углом. И это еще не все – сама головка, а вернее ее режущая часть, может наклоняться влево и вправо, обеспечивая тем самым наклонный рез. В большинстве случаев этот наклон выполняется в одном или двух фиксированных положениях (30˚ и 45˚ в любую сторону). Также некоторые модели могут оборудоваться специальным протяжным механизмом. Торцовочная пила с протяжкой позволяет разрезать заготовки куда большей ширины, чем обыкновенный ее собрат.

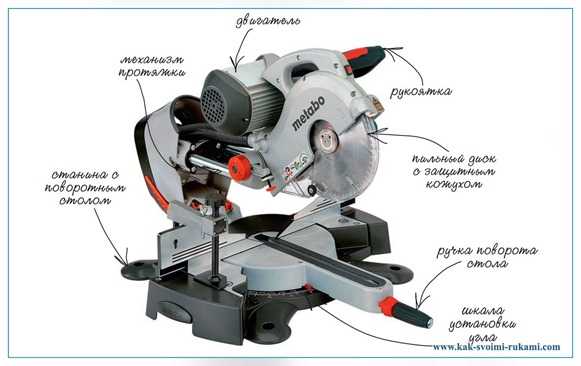

    Какую конструкцию имеет торцовочная пила

Электрическая торцовочная пила: нюансы и критерии выбора

Вопрос, как выбрать торцовочную пилу, можно решить, придерживаясь пяти небольших правил.

  1. Для начала вы должны определиться с ее назначением и условиями эксплуатации. Для чего она вам нужна? Какие работы, а главное, в каком количестве вы планируете с ее помощью производить? Если вы приобретаете торцовочную пилу для домашнего использования и не планируете выполнять сложных операций, то вполне можно обойтись простым инструментом с базовой комплектацией дополнительных функций. Если же речь идет о профессиональном использовании торцовочной пилы и ежедневном ее применении, то, естественно, нужно выбирать расширенную версию этого инструмента с полным комплектом дополнительных возможностей. Можете рассмотреть вариант приобретения так называемой комбинированной торцовочной пилы, которая в верхней части режущей головки оборудована дополнительным рабочим столом, позволяющим использовать ее в качестве стационарной циркулярной пилы.

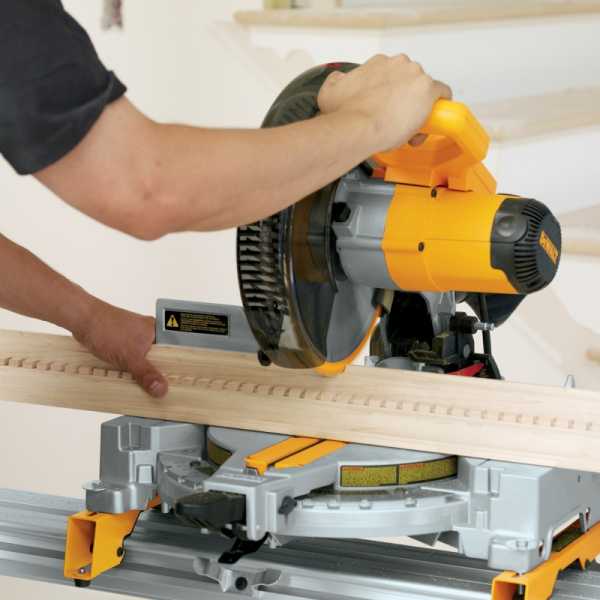

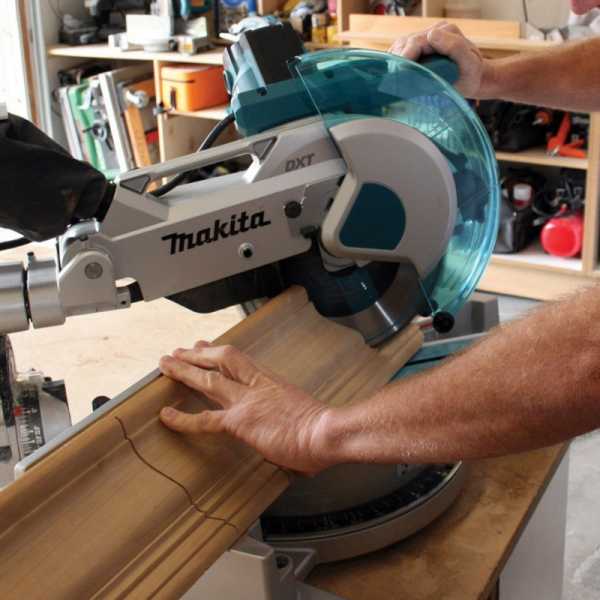

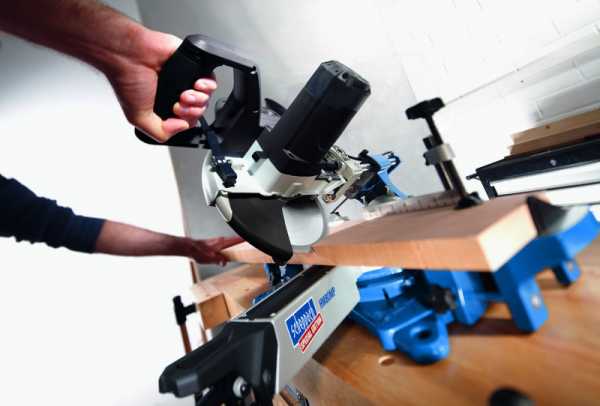

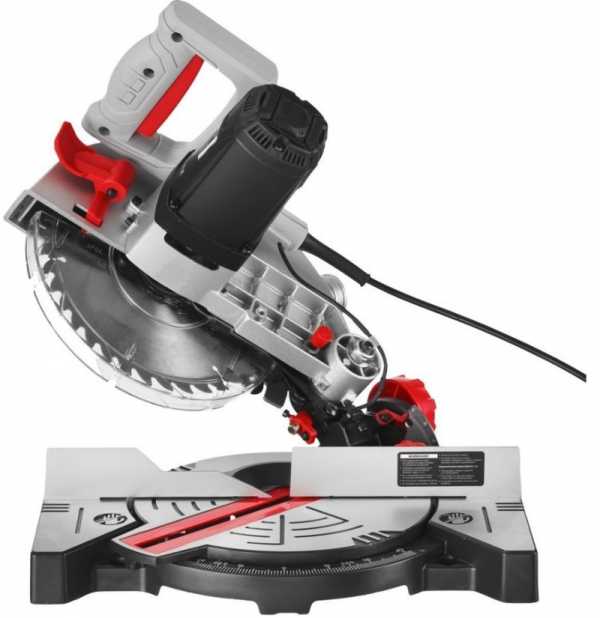

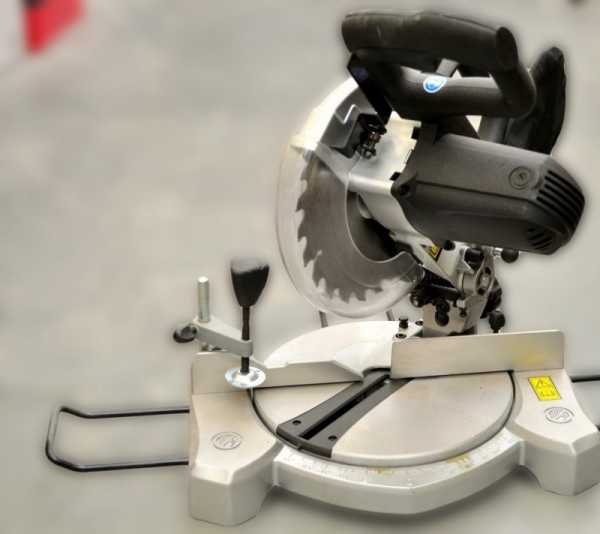

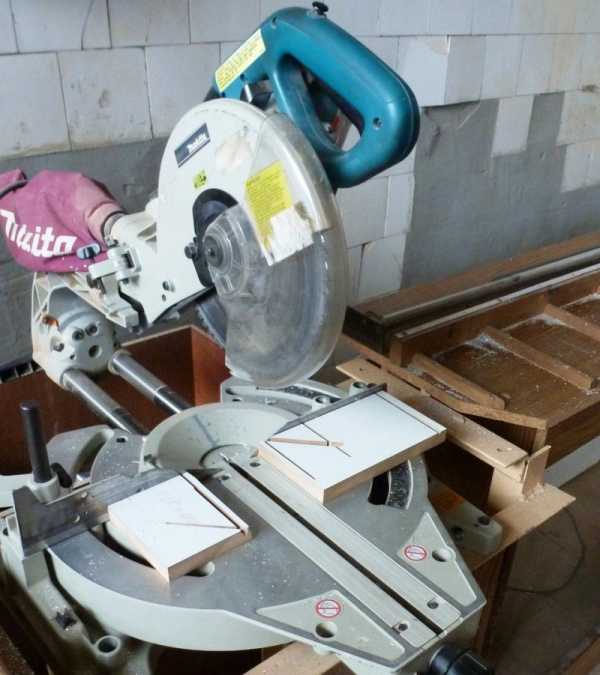

    Торцовочная пила по дереву фото

  2. Второе, на что следует обратить внимание, это на типоразмер используемых дисков. Важен не только диаметр устанавливаемой оснастки, от которого в полной мере может зависеть глубина реза, но и его толщина, которая оказывает влияние на тип обрабатываемого торцовочной пилой материала. Оптимальным вариантом для бытового применения является станок, рассчитанный под диск диаметром 200мм. Для профессионального использования лучше приобретать станок с дисками диаметром 250мм.
  3. Безопасность работы. Этот инструмент без надлежащей защиты может стать очень опасным помощником – обязательно обратите внимание на наличие защитных кожухов, которые должны полностью закрывать диск даже в процессе резанья и устройства защиты от случайного включения.

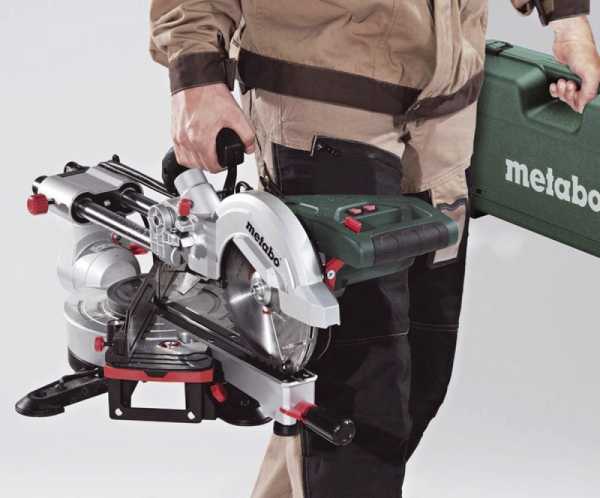

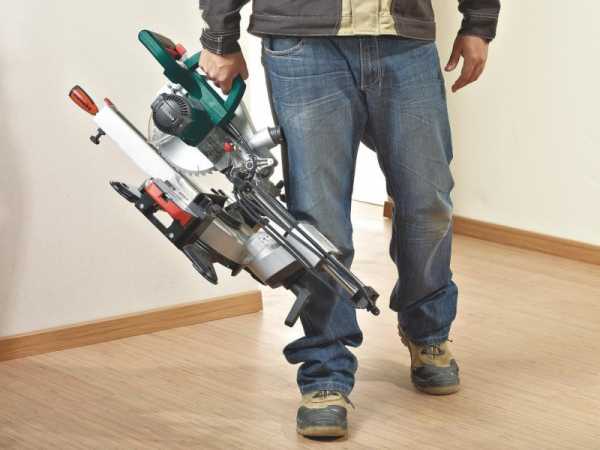

  4. Вес и габариты инструмента. По сути, торцовочная пила является переносным устройством – она не должна быть слишком тяжелой. Кроме того, раз уж заговорили об удобстве в работе, обратите внимание на легкость хода всех ее частей – особое внимание уделите режущей головке. Слишком тугой ход этой части инструмента будет быстро утомлять оператора торцовочной пилы.
  5. Ну и последнее – это эргономичность, инструмент должен быть удобным в работе.

    Как выбрать торцовочную пилу

Естественно, делая выбор торцовочной пилы, не лишним будет учесть и мощность этого инструмента, а также скорость вращения диска. В большинстве случаев эти величины рассчитаны производителем и являются оптимальными. У бытового инструмента мощность будет ниже, чем у профессионального, а вот скорость вращения диска почти всегда одинаковая, что обуславливается необходимостью делать чистый и ровный рез.

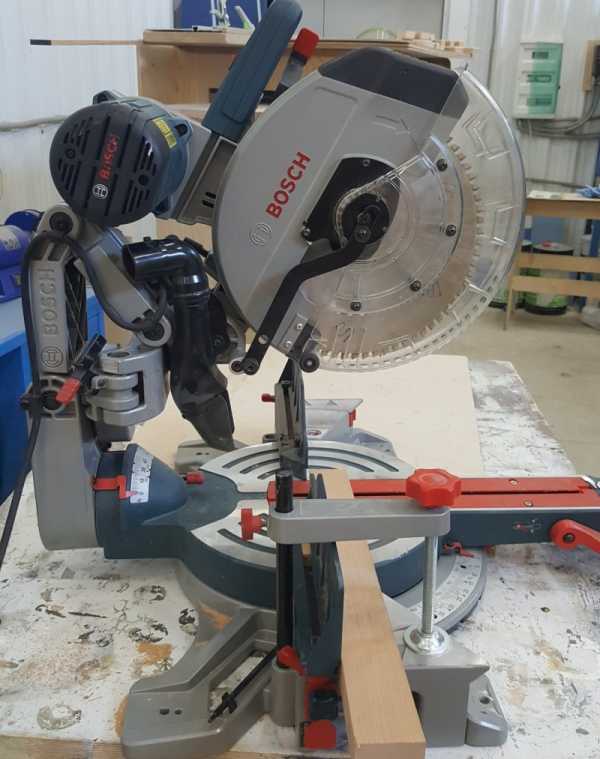

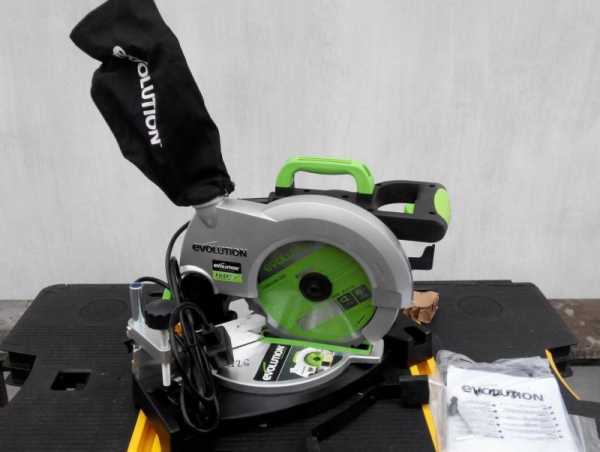

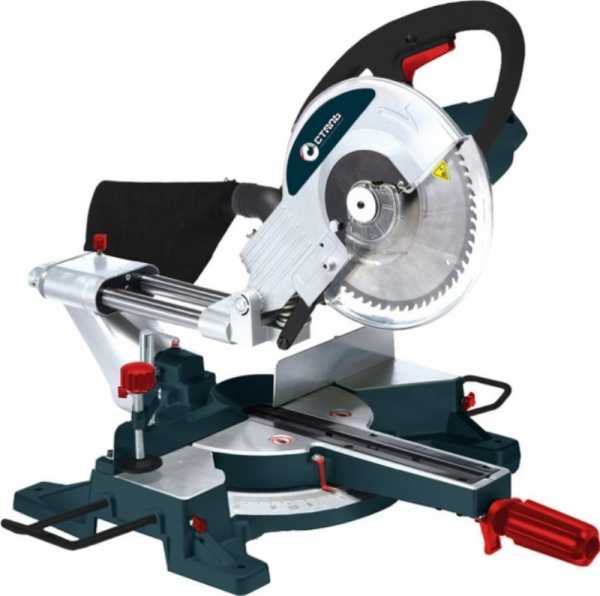

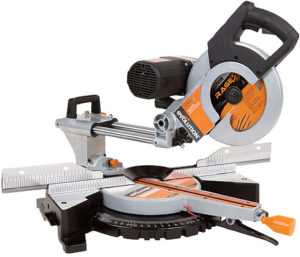

Торцовочная пила универсальная фото

Диски для торцовочной пилы: в чем между ними разница

Различий между используемыми на торцовочной пиле дисками не так уж и много и основные из них – это посадочный и наружный диаметр, а также геометрия режущего зуба. Если с размерами дисков все более или менее понятно (посадочное отверстие может быть либо 25мм либо 30мм, а их наружный диаметр составлять 210, 250 и 305мм), то вот с геометрией зуба следует разобраться подробнее.

  • Следует обратить внимание на величину зуба – чем он крупнее, тем грубее будет рез. Диском с крупным зубом вряд ли получится чисто разрезать ламинированные, лакированные или окрашенные заготовки – для этих целей нужно приобретать диск с мелким зубом. Также мелкий зуб хорошо себя показал при работе с алюминиевым профилем. Вообще в этом отношении пильные диски для торцовочной пилы можно разделить на три вида: для продольных резов, для поперечных и для чистовых распилов, которые, как правило, являются универсальными.
  • Если речь идет о массовом производстве или работе с толстыми заготовками, нужно обратить внимание на наличие тонких прорезей на диске – по сути, это температурные компенсаторы, в задачи которых входит поддерживание стабильного размера диска при его нагревании. Кроме того, такие диски являются менее шумными.

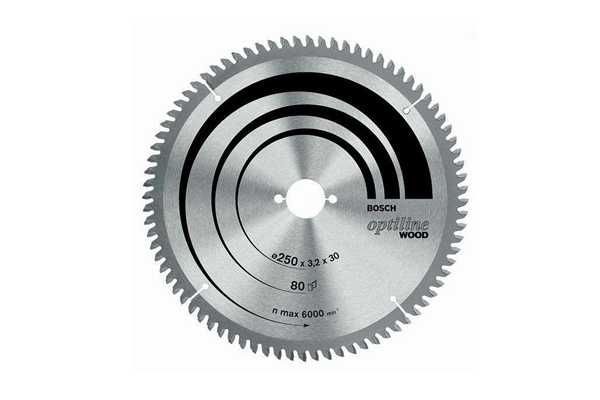

Диск для торцовочной пилы фото

И в заключение несколько слов о предприятиях, которые производят торцовочные пилы по дереву. Лидерами в производстве практически всех электрических инструментов являются компании Bosch и Makita, и их торцовочные пилы не исключение. Также неплохо показали себя на практике инструменты Metabo, Hitachi, DeWalt. Если говорить об отечественных торцовочных пилах, то здесь можно отметить инструменты Корвет. В общем, выбирать есть из чего – главное только не просчитаться с возможностями.

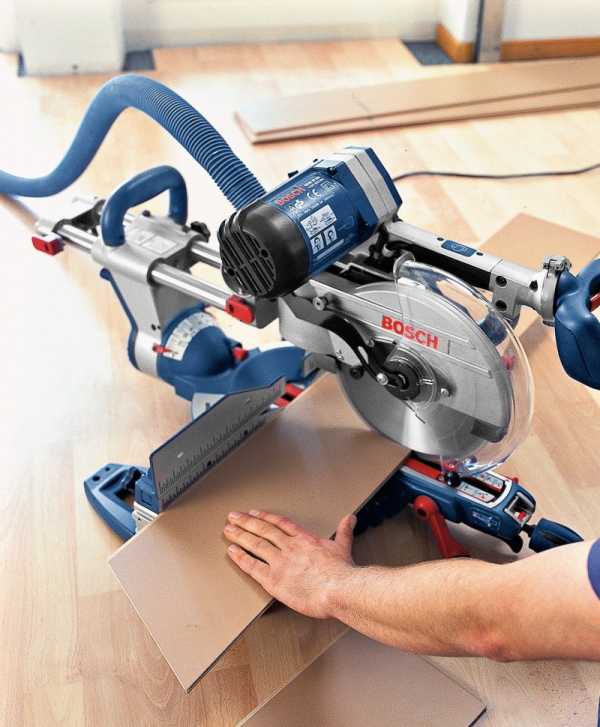

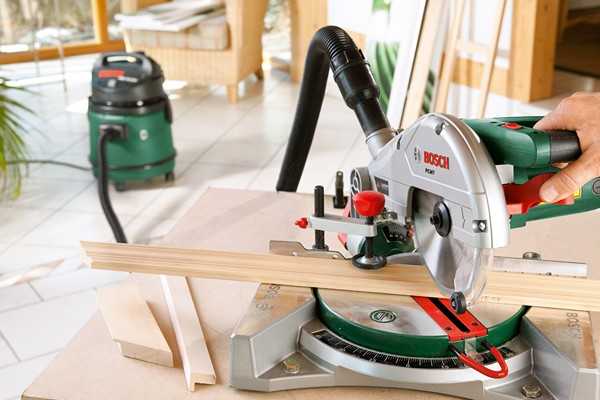

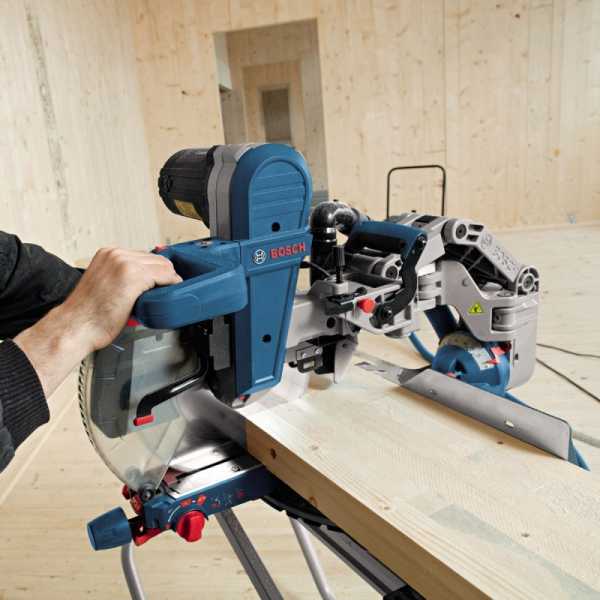

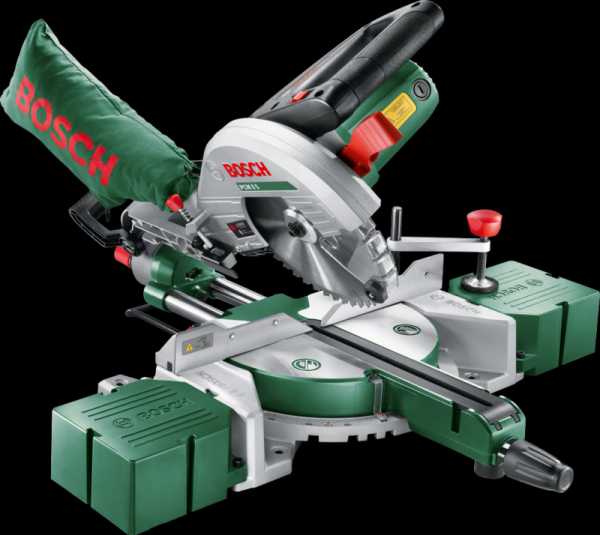

Ручная торцовочная пила Бош фото

Вот, в принципе, и все, что необходимо знать относительно такого инструмента, как торцовочная пила. Приобретайте, используйте его и помните, что этот инструмент достаточно опасный – не забывайте про технику безопасности и при работе будьте всегда предельно собранными, а главное трезвыми!

Автор статьи Александр Куликов

stroisovety.org

115 фото рекомендаций по выбору двигателя и конструкии

Пилить под углом не так уж просто, особенно для новичка. Для того что бы облегчить эту работу и сэкономить время применяются торцовочные пилы. Они помогают распилить материал под необходимым вам углом. Но какую пилу лучше выбрать?

Лучше всего обратиться за помощью к консультанту, который может помочь в выборе, однако, даже для такого решения базовые знания будут необходимы.


Краткое содержимое статьи:

Конструкция торцовочной пилы

Как уже было сказано раньше, торцовочная пила необходима для того что бы распиливать заготовки под различными углами.

Материалами могут служить:

  • дерево;
  • ламинат;
  • пластик;
  • алюминий;
  • железо:
  • сталь.

Широкое применение эти пилы нашли в монтажных и отделочных работах.

Они состоят из:

  • диска;
  • двигателя;
  • основания;
  • рукоятки, на которой расположена кнопка запуска.

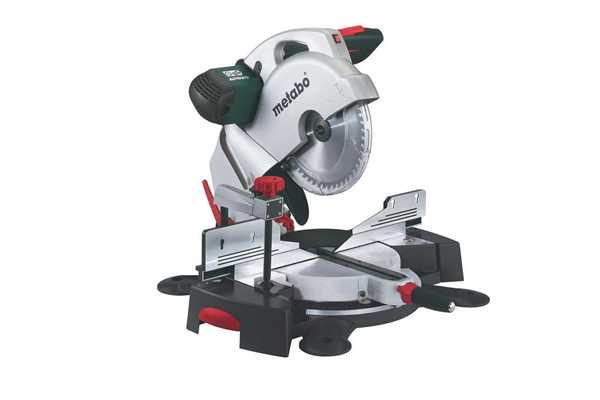

Достаточно посмотреть на фото торцовочной пилы, чтобы получить представление о том, где и как расположена каждая часть её конструкции.

Большая часть нагрузки приходится на диск, изготовляемый по этой причине самых прочных материалов.

Двигатель пилы

Двигатель может быть:

  • асинхронный;
  • коллекторный.

Первый отличается бесшумностью, и срок его службы отличается в большую сторону. Однако он, в отличие от второго будет требовать регулярного обслуживания и постоянного внимания.

Так, если вы хотите бесшумную пилу, срок службы двигателя которой велик можете остановить выбор на асинхронном двигателе, но если вы хотели бы, что бы на обслуживание пилы уходило как можно меньше времени, то больше подойдёт коллекторный.

Двигатель может быть размещён справа или сзади от диска. Выбор по этому параметру главным образом зависит от удобства.

Диск осуществляет вращения из-за двигателя, который в свою очередь через редуктор осуществляет передачу. Передача может быть ременной или зубчатой.

Зубчатая минимизирует проскальзывание. Ременная же более бесшумна и уменьшает количество вибраций, возникающих во время длительной и активной работы.

Особенности выбора

Если вам пила необходима для регулярного применения в течение долгого времени лучше отдать предпочтение профессиональным моделям. Нельзя недооценивать «любительские» варианты, они тоже хороши, в них предусмотрен широкий выбор опций, однако, они не всегда рассчитаны на длительную работу.


Длительность работы достигается главным образом за счёт материалов, из которых сделана пила. Более качественные прослужат дольше, но и стоить такая пила будет дороже.

Вес, мощность и габариты пилы так же находятся в прямой зависимости от ваших потребностей.

Для тех чья работа с торцовочной пилой будет профессиональной деятельностью, или для тех кто собирается работать с широкими заготовками хорошо подойдёт торцовочная пила с протяжкой.

Её преимущество заключается в том, что на двух параллельно закрепленных рейках фиксируется пильный диск, который может свободно по ним двигаться.

За счёт этого она подходит для работы с широкими деталями. Кроме этого она лучше справляется с деталями, в составе которых преобладает искусственный компонент, это осуществляется за счёт мелких зубьев.

Подобрать пилу можно исходя из материала, с которым вы планируете работать. Например, вам совершенно не пригодится торцовочная пила по дереву если основная масса материалов будет из железа.


Комбинированая торцовочная пила подойдёт для тех, кто будет использовать её не слишком часто и на любительском уровне. В ней, как правило, сочетаются торцовая и дисковая пилы. Профессионалы уверены, что из-за такого совмещения одна из функций страдает. Однако, если вы хотите использовать пилу для редких бытовых нужд она подойдёт вам больше.

Если ваша работа будет связана с металлом, то стоит обратить внимание именно на торцовочные пилы по металлу.

При выборе также стоит обратить внимание на безопасность покупаемой вами пилы. Защитный кожух обязательно должен быть в наличие, несмотря на разновидность пилы.

Обратите внимание и на то, что профессиональные пилы гораздо тяжелее обычных. Оцените свои возможности, ведь такая пила это переносное устройство.

Диаметр дисков так же играет роль. Чем он больше, тем удобнее вам будет работать.

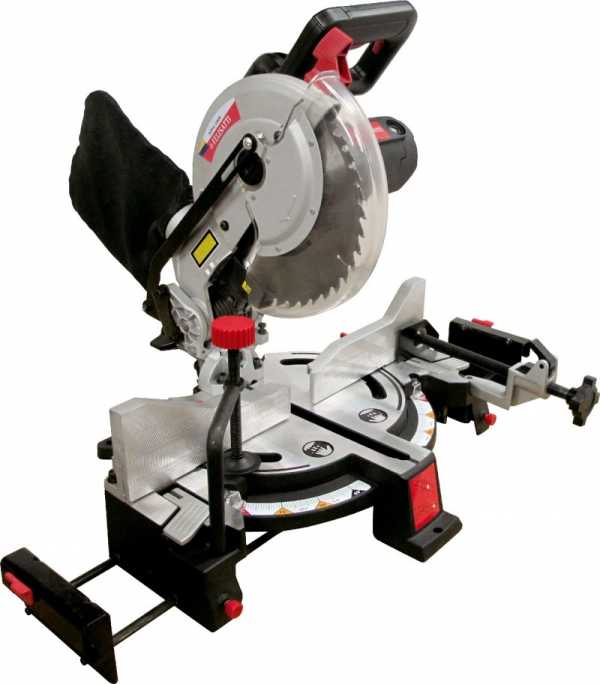

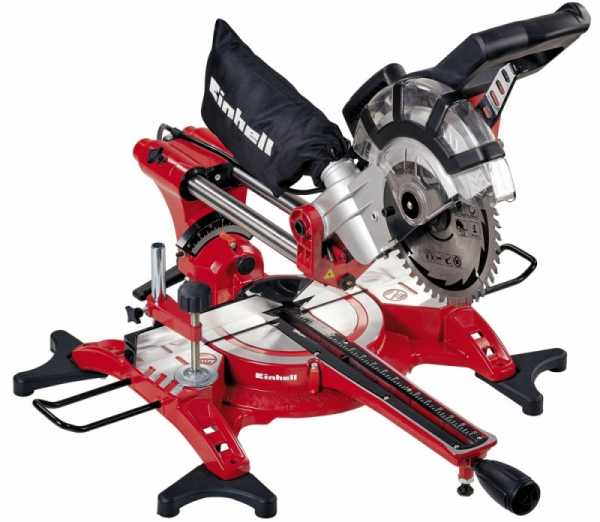

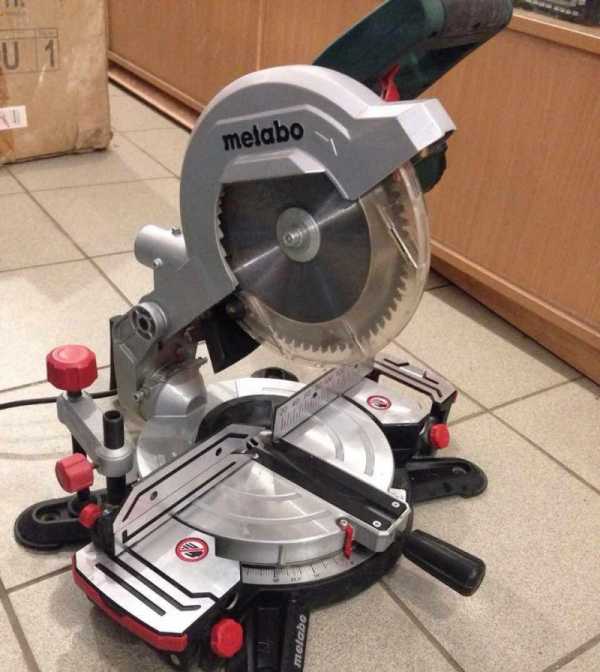

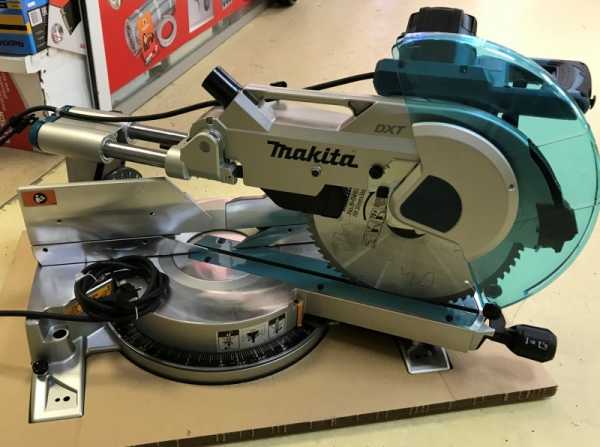

Фото торцовочной пила


Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

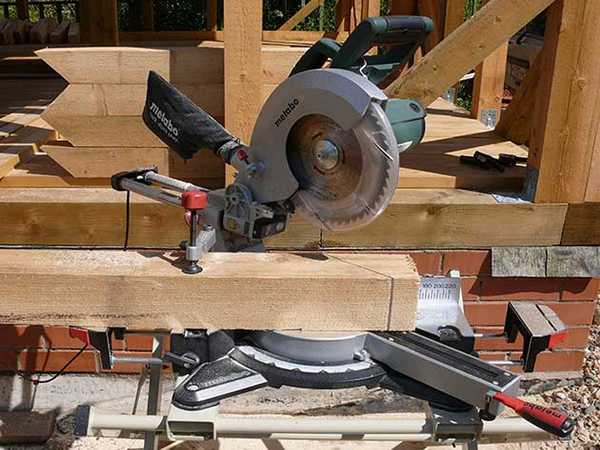

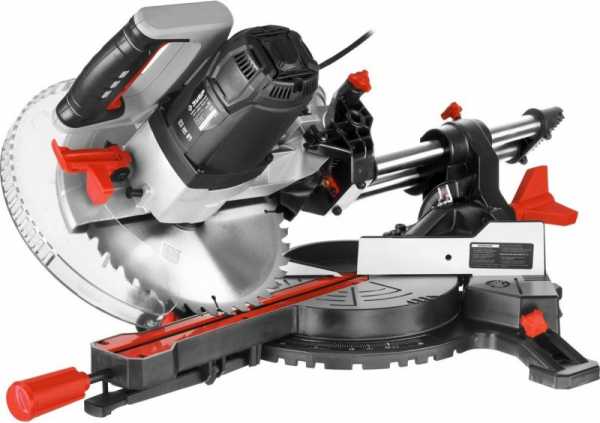

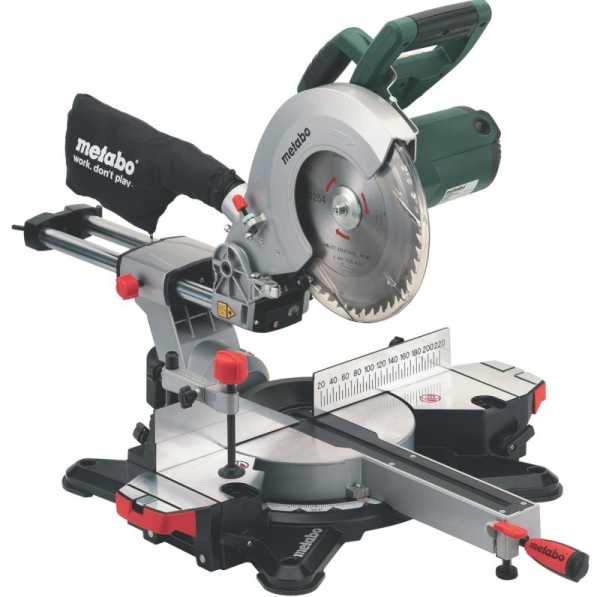

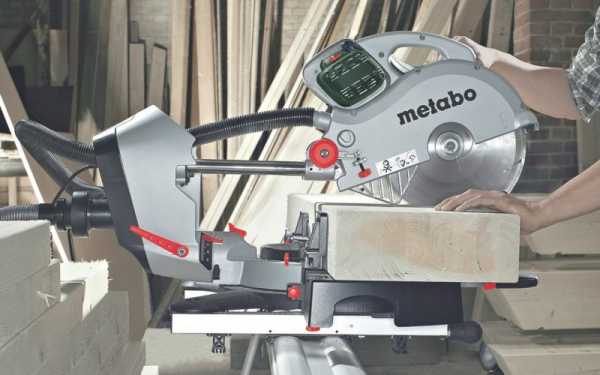

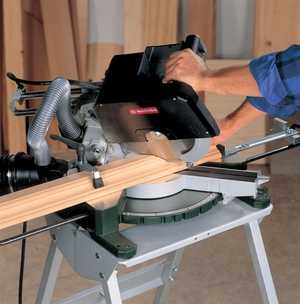

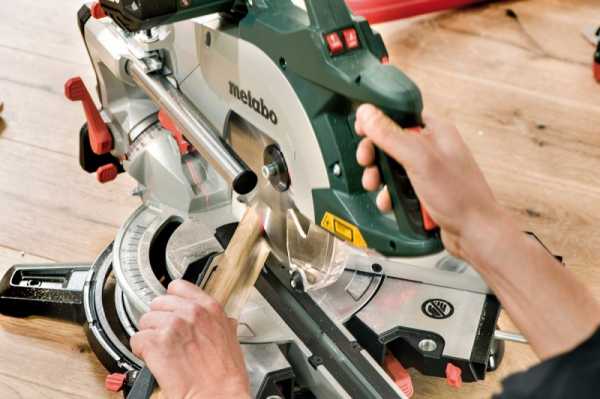

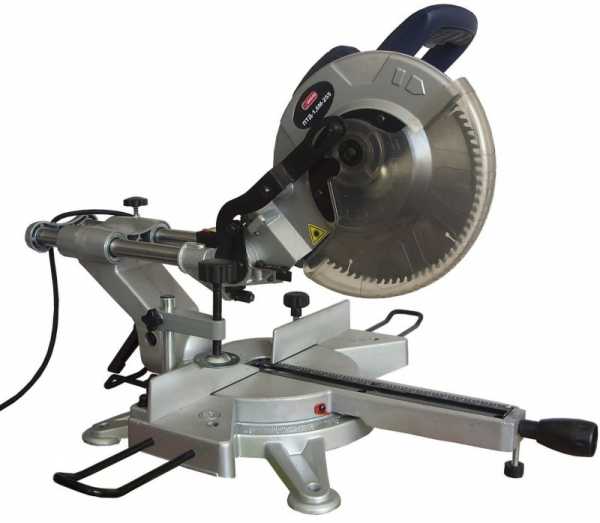

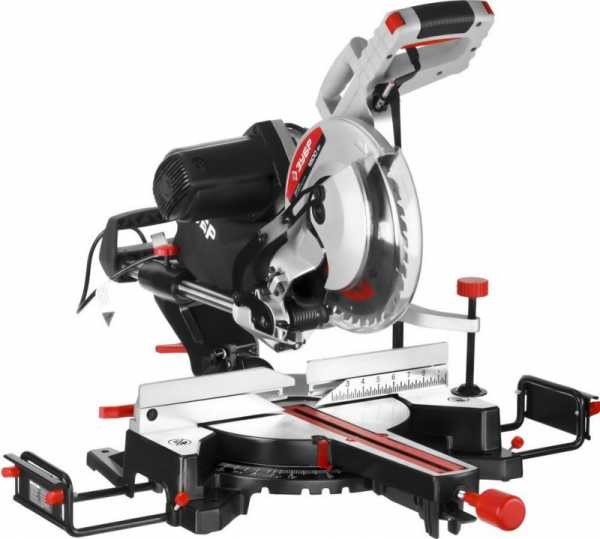

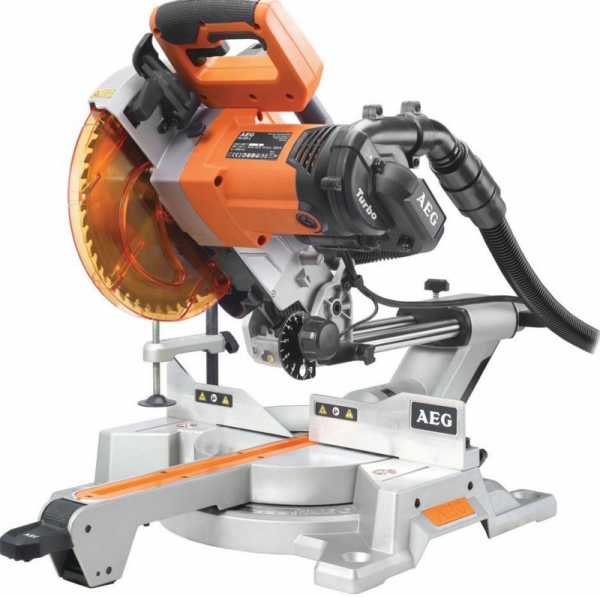

Торцовочная пила с протяжкой стоит дороже, но и качество реза у нее выше

Торцовочные пилы разные производители могут относить к категории «оборудование для обработки дерева» или к станкам. В общем-то, они и являются одним из «промежуточных звеньев»: такое оборудование может ставиться стационарно, в мастерской, а может использоваться для выездных работ во время строительства.

Их назначение — быстрая и точная резка заготовок поперёк или под заданными углами. Теоретически такие операции реально сделать и, к примеру, обычной циркулярной пилой, но на практике выдержать с её помощью заданные размеры и углы непросто, а если речь идёт о более или менее «массовой» работе, то гарантировать стабильность параметров нельзя. И размечать при работе «циркуляркой» придётся каждую заготовку.

С торцовочной пилой проще: стоит настроить её один раз на нужный угол, а затем даже разметка упрощается: хватит одной метки на заготовке, чтобы правильно поставить её относительно диска.

Достоинство торцовочной пилы

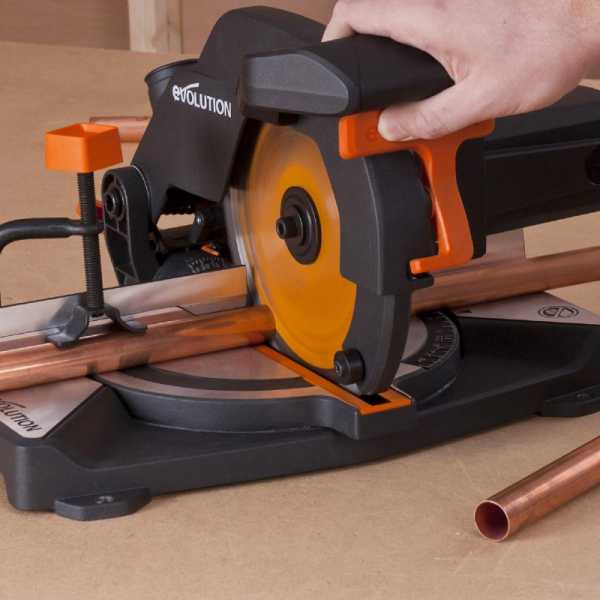

Универсальность: при установке подходящего диска пилят не только дерево, но и ДСП, ДВП, сайдинг и даже алюминиевые профили. На одной и той же пиле можно обработать любую заготовку, от штапика до бруса, максимально возможные ширина и высота при пилении под разными углами всегда приведены в технической документации.

Есть и ещё один важный фактор — разница в параметрах реза. Немного найдётся циркулярных пил, способных эффективно работать с материалами толщиной свыше 60 мм, особенно если требуется распил под углом. Для них эта работа — уже «на пределе».

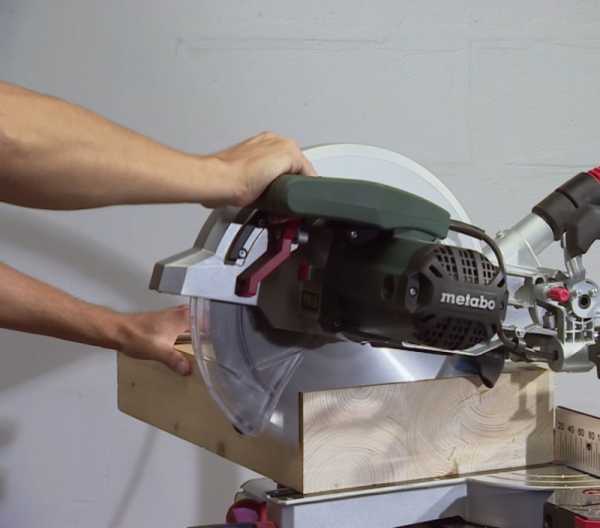

Торцовочная пила средних размеров справится с заготовками в 70–80 мм, крупные годятся даже для обработки бруса — «десятки» и более. При этом работа гораздо безопаснее: диск движется строго в заданной плоскости, подачу легко контролировать.

И это еще не все ее достоинства! Кто бы мог подумать, что торцовочной пилой можно делать такое!

Недостатки.
Прямые запреты есть только на обработку чёрных металлов, плитки и камня, цилиндрических заготовок без фиксации и на использование абразивных и алмазных кругов вместо дисков.

Общие характеристики торцовочных пил

Основные части любой пилы — основание (станина), поворотный стол, упор стола (иногда его называют направляющей), стойка и пильная головка, а также «узел протяжки», если он предусмотрен.

Для изготовления основных деталей обычно применяются лёгкие сплавы — алюминия или, реже, магния. Назначение основания понятно, на нём крепятся все элементы, в ножках также имеются отверстия для того, чтобы стационарно закрепить пилу на столе или верстаке. Также к основанию крепят направляющую стола и, собственно, сам стол. К задней части стола на шарнире крепится вертикальная стойка.

Есть две разновидности исполнения

Если наверху стойки установлена ось, на которой закреплена пильная головка с диском — это «просто» торцовочная пила. При такой конструкции размеры заготовок сильно ограничены: небольшие бруски или неширокую вагонку распилить можно, а доски — уже под вопросом.

Есть, правда, и пара преимуществ: такая пила стоит недорого, к тому же любое подвижное соединение — потенциальный источник люфтов, а чем их меньше, тем выше точность. В более сложных разновидностях, торцовочных пил с протяжкой, вместо одного отверстия под ось на верхней части стойки имеются два отверстия под направляющие — параллельные стальные трубки.

Обычный вариант исполнения тут таков: между стойкой и направляющими установлены подшипники, по которым направляющие вместе со всем пильным узлом «катаются» вперёд-назад (относительно оператора), или, что то же самое, — «поперёк заготовки». Спереди к направляющим на осевом шарнире крепится пильная головка.

При этой конструкции ширина распила может достигать 40, а то и более сантиметров. Основной несущий элемент пильной головки — верхний (неподвижный) кожух диска: к нему крепится двигатель, рукоятки, подвижный кожух и прочие элементы.

Основные узлы и элементы

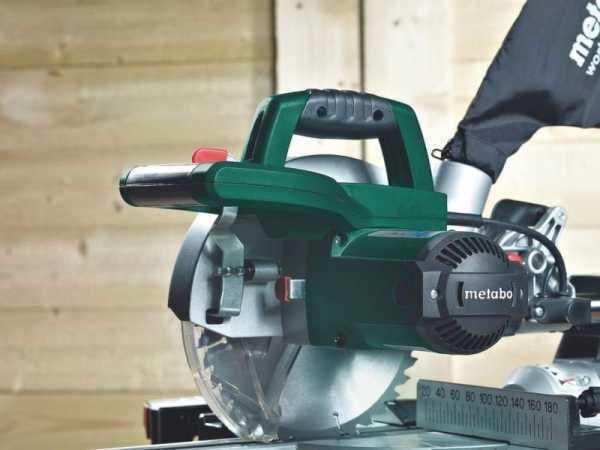

Двигатель

Есть два основных варианта: или асинхронный, или щёточный (коллекторный). Потребляемая мощность двигателей пил обычно находится в пределах 1–2 кВт, редко больше. Асинхронный двигатель при прочих равных условиях считается лучшим вариантом: он обладает более высокой выходной мощностью, не требует обслуживания, работает заметно тише… в общем, преимуществ много, но модели с ними сейчас составляют относительно небольшую долю рынка, которая постепенно снижается.

Щёточные проще в изготовлении и дешевле, по крайней мере в этой мощностной категории. От места установки двигателя зависят максимальная высота пиления и возможность наклона в правую сторону. Простейший вариант — поставить мотор напрямую, соединив со шпинделем диска. Преимущество — вся мощность мотора передаётся на диск, недостаток — ограничение высоты пиления (от стола до корпуса мотора).

Вариант несколько сложнее — соединить двигатель со шпинделем с помощью прямых шестерён, тогда его можно «поднять повыше», а значит, и максимальная высота заготовки увеличится. Можно использовать и косозубые шестерни, расположив двигатель под углом относительно шпинделя. Ещё более сложный, но и удобный вариант — поставить двигатель за диском и использовать ременную передачу.

В этом положении он «мешает» меньше всего, к тому же эластичный ремень способен частично компенсировать ударные нагрузки при работе, а это полезно для всех элементов передачи, от самого двигателя до диска.

[tip]Для смены диска обычно имеется кнопка-фиксатор на моторе или шпинделе, а для винта либо гайки шпинделя подходит входящий в комплект ключ.[/tip]

«Продвинутые» пилы оснащены различными электронными системами контроля и управления: плавным пуском, системой поддержания оборотов под нагрузкой, тормозом при отключении и т. д.

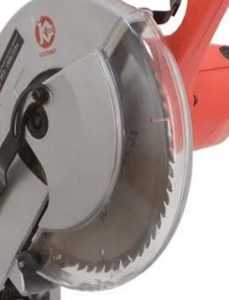

Подвижный кожух

При поднятой пильной головке кожух целиком закрывает диск, при опускании — автоматически, с помощью рычажной системы, открывает. Если есть протяжка — на краю кожуха ставят пару роликов, которые при работе «прокатываются» по столу или заготовке.

Часто присутствует элемент безопасности — фиксирующий рычаг, блокирующий перемещение кожуха. Чтобы опустить пилу и открыть диск, этот рычаг нужно нажать. Рукоятки. Основная рукоятка может располагаться горизонтально или вертикально, снабжена клавишей для включения-выключения.

Блокировка этой клавиши во включённом виде не предусмотрена, зато в ней может быть отверстие, куда пропускают либо тросик с петлями для замка, либо дужку замка. Смысл — блокировка от несанкционированного использования. Рычаг фиксатора кожуха диска располагают чаще всего рядом, чтобы пользователь мог нажать на него большим пальцем. Для переноски пилы довольно часто предусматривают дополнительную рукоятку.

Система пылеудаления

Почти всегда в комплекте с пилой идёт мешок для сбора опилок, он крепится к патрубку или на кожухе пильной головки, или на стойке. Надо сразу сказать, что эффективность этого устройства не слишком велика: диск большой, патрубок маленький, организовать воздушный поток так, чтобы он весь проходил через патрубок, — задача почти невыполнимая, некоторая часть опилок в патрубок не попадёт. При частой работе в условиях мастерской гораздо удобнее подсоединять к патрубку шланг промышленного пылесоса.

Пильный стол и стойка

Стол — один из основных и самый сложный элемент пилы. У пил с протяжкой он по форме обычно напоминает музыкальный инструмент вроде банджо: над «грифом» перемещается пильный диск, с другой стороны крепится стойка.

У пил без протяжки «гриф», как правило, короче. На конце «грифа» (не всегда) находится зажимная рукоятка, при повороте которой стол фиксируется относительно основания, и нажимной фиксатор для быстрой установки некоторых наиболее «ходовых» углов.

Конструкции тут бывают самые разнообразные. Стойка крепится к столу на оси, зажимается фиксирующей рукояткой, может дополняться ещё одной рукояткой, тоже для «ходовых» углов, но это встречается не очень часто. И стол, и стойка снабжены угловыми шкалами и указателями углов поворота и наклона.

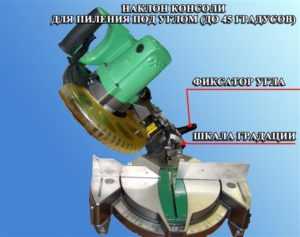

Углы поворота и наклона

У любой пилы стол имеет возможность поворачиваться как минимум на 45° в обе стороны, стойка — наклоняться как минимум на 45° влево (конечно, если пила не относится к «чисто торцовочным», вообще не предназначенным для усования).

Наклон вправо встречается реже, чтобы его реализовать, надо довольно сильно усложнять конструкцию: как минимум переместить двигатель туда, где он не будет мешать. У более «продвинутых» пил диапазон углов немного превышает 45°: даже одного-двух «лишних» градусов бывает достаточно, если, к примеру, надо точно подогнать плинтус в помещении, в котором углы отнюдь не всегда перпендикулярны. А вот поворот стола на значения в 50 и более градусов — это уже редкость.

Для удобства некоторые углы могут фиксироваться или хотя бы отмечаться на шкале. При повороте фиксируют обычно 0, 15, 22,5, 30 и 45 градусов, при наклоне — 0 и 45 градусов. Кроме «основных», есть также несколько «специальных» углов, их используют при нарезании молдингов и плинтусов. Иногда эти углы отмечают на шкалах.

[note]Но если понадобится такая работа — лучше почитать инструкцию или специальную литературу.[/note]

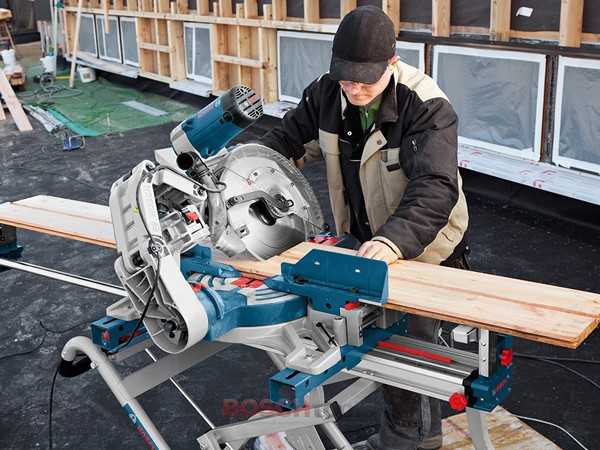

Дополнительные опоры

С боков основания обычно предусмотрено по паре отверстий для установки выдвижных опор, поддерживающих длинномерные заготовки. Эти опоры почти всегда входят в комплект, чаще всего представляют собой П-образный стальной пруток, загнутый вверх, до уровня стола.

Реже встречаются и более сложные конструкции с литыми подставками. Относительно стола опоры фиксируются винтами-«барашками». Область применения выдвижных опор ограничена: метровую доску они, конечно, помогут удержать, а вот хотя бы с двухметровой — уже сложнее.

Некоторые производители предлагают в качестве дополнительного оборудования специальные столы и отдельные стойки, которые можно поставить на нужном расстоянии от станка. При таком «боекомплекте» длина заготовки значения не имеет, стойку легко подвинуть к её центру тяжести.

Для увеличения устойчивости сзади или спереди основания иногда ставят дополнительные опоры. Ещё одну опору могут ставить под зажимной рукояткой стола. Впрочем, наличие опор зависит от габаритов стола — встречаются модели и без них.

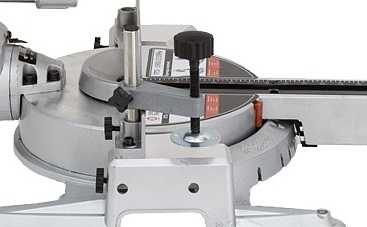

Направляющая для пиления (упор)

Это единая деталь, с помощью винтов крепящаяся на основании, поверх подвижного стола. Форма плоскостей, к которым прижимается заготовка, в целом зависит от типоразмера пилы. На небольших пилах чаще всего всё просто: справа прямоугольник, слева — трапеция со скосом, чтобы дать место для диска при усовании.

На больших пилах усовать допустимо, наклоняя диск и вправо, и влево, значит, и форма на обеих сторонах — «со скосом». К тому же на упор с обеих сторон можно установить сдвижные направляющие: Если режутся тонкие заготовки, такие направляющие не нужны, их ставят для работы с заготовками вроде бруса, чтобы обеспечить лучшую поддержку.

Если направляющие отодвинуть «от диска» — удобнее будет позиционировать длинные заготовки, если придвинуть вплотную к диску — можно рассчитывать на улучшение качества реза (меньше вибрация при распиловке).

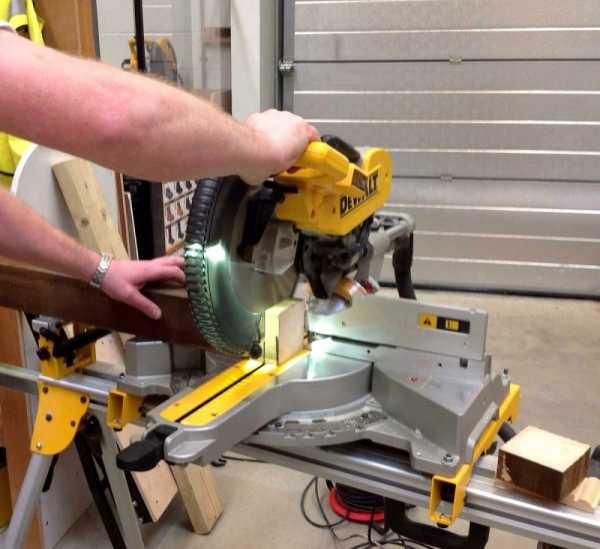

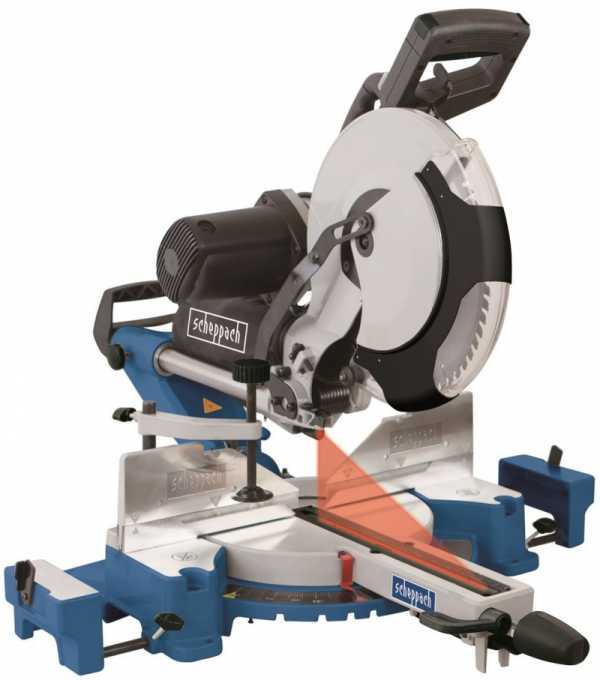

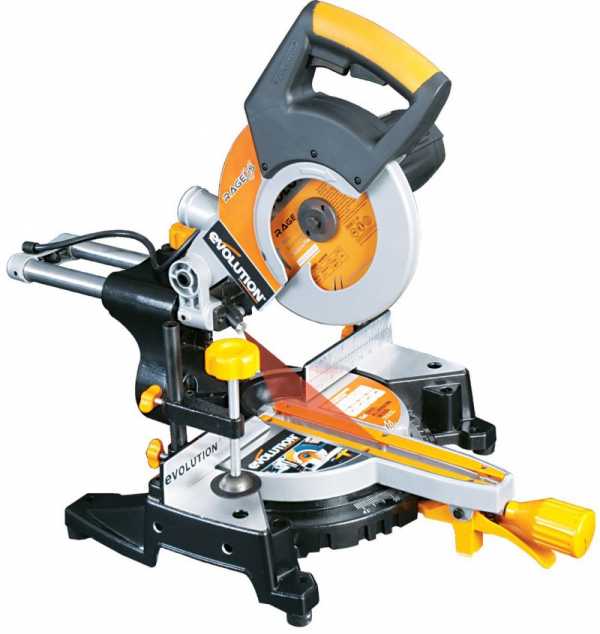

Указатель линии реза и подсветка

На многих пилах, причём в любой ценовой категории, для удобства позиционирования заготовки перед раскройкой предусмотрен лазерный указатель с питанием или от отдельных батарей, или от сети. Второй вариант сложнее, но удобнее, в этом случае выключатель лазера обычно вмонтирован в корпус, рядом с рукояткой.

В редких случаях, помимо лазера, есть и светодиодная подсветка линии реза, включающаяся отдельной клавишей. Ещё один вариант — за диском ставится мощный светодиод, при его включении на заготовку падает тень от диска — получается одновременно и подсветка, и разметка.

Регулировка пилы

Изначально все пилы отрегулированы на заводе, но рано или поздно пользователю наверняка понадобится поправить настройки. Перечислим некоторые основные. Когда пила установлена в «нулевое» положение, а заготовка прижата к направляющей, диск должен быть перпендикулярен заготовке.

Проверяют это с помощью угольника, измерения проводятся в двух плоскостях. Угол между диском и направляющей регулируют, отвернув винты её крепления. Элементы для регулировки угла наклона диска находятся у стойки. Самое частое исполнение тут — обычные болты с контргайками, которые упираются в упоры на стойке, упоров два — на наклон в 0 и 45 градусов.

В более сложных вариантах исполнения, когда пила способна пилить под углами чуть более 45° или имеет возможность наклона в обе стороны, конструкция усложняется, но для регулировки всё равно обычно используют винты. Ограничитель глубины пиления — тоже болт или винт с контргайкой — находится между пильной головкой и стойкой (или передней траверсой направляющих, для торцовочных пил с протяжкой).

Глубину настраивают так, чтобы зубья пильного диска при полном опускании головки оказались на несколько миллиметров ниже уровня стола (для них в столе имеется паз). На некоторых пилах в дополнение к этому ограничителю предусмотрен сдвижной упор и ещё один ограничитель для проведения «глухих» резов. Его настраивают отдельно, тогда для перенастройки нужно бывает только подвинуть упор. Положение лазерного указателя регулируется с помощью отвёртки или ключа.

Перед подготовкой пилы надо также проверить, не задевает ли диск за планки, прикрывающие паз на пильном столе. Другие регулировки на пилах тоже встречаются, но их наличие уже зависит от особенностей конкретной модели. Их легко найти в документации на пилу.

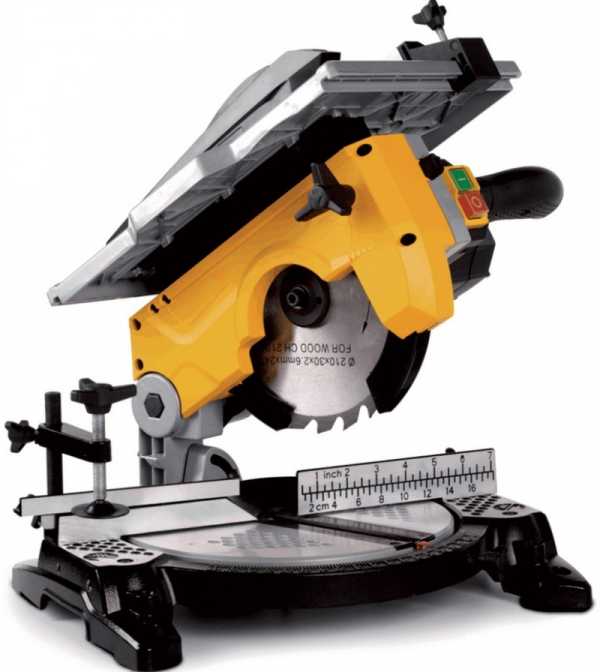

Комбинированные пилы

Это разновидность «торцовок», у которых сверху установлен прямоугольный пильный стол. Такая пила может работать и как небольшой распиловочный станок: достаточно опустить пильную готовку, зафиксировать её и, переместив стол, установить нужную высоту пропила.

[note]Надо учитывать, что полноценный деревообрабатывающий станок такая пила не заменит, и функции протяжки у неё обычно нет, да она и не нужна — распилить длинную или широкую заготовку можно на верхнем столе.[/note] Такие модели чаще всего приобретают для экономии места в мастерской (или багажнике при выездном использовании) и заодно средств.

Выбор торцовочной пилы

Как и любая техника, пилы бывают разные: одно дело простые модели малоизвестных марок «из сетевого магазина», другое — профессиональное оборудование от именитого бренда. Стоимость разных моделей отличается, бывает, в 10–20 раз, поэтому перед покупкой стоит определиться с областью применения. Разброс по стоимости пильных дисков — примерно такой же: один «топовый» диск от известного производителя может стоить, как одна недорогая торцовочная пила.

На относительно дешёвых пилах, естественно, и диски будут простые, рассчитанные в основном на работу с мягким деревом; серьёзные универсальные диски ставят на пилы более высокого уровня; диски, пригодные для работы с металлами, пластиком, твёрдым деревом, придётся докупать отдельно. Сравнительно недорогие модели со «штатными» дисками применяют, как правило, в качестве «тренировочных», для редкой эксплуатации или для операций, не требующих очень высокой точности: для строительства дома, к примеру, они вполне годятся.

Если задачи сложнее — есть смысл и заплатить больше, зато получить более удобный аппарат. Профессиональная техника, конечно, способна окупиться только при постоянной эксплуатации. Очень важный фактор при выборе — удобство точной настройки. Недорогие пилы сложно настроить «с первого раза», но если задачи относительно простые или перенастройка требуется редко — они вполне годятся даже для профессиональных целей.

Тут дело в том, что, если удастся «поймать» нужный угол и зафиксировать его, можно рассчитывать на стабильность параметров в течение длительного времени. Иногда такие пилы задействуют и на производстве, например, для предварительного раскроя или для выполнения пиления под одним, заранее заданным углом. Ну а если перенастраиваться нужно часто, качество должно быть на стабильно высоком уровне, объём работ достаточно большой и время на переналадку терять нет резона — лучше приобрести пилу подороже.

Размышления мастера на тему, какую торцовочную пилу с протяжкой выбрать. Смотрите видео.

obinstrumente.ru

Как выбрать торцовочную пилу — советы и рекомендации

03.08.2017  /  Автор: admin

Как выбрать торцовочную пилу рядовому потребителю, если у него возникла такая необходимость? Самое логичное решение – обратиться за помощью к консультанту в специализированном магазине: он все объяснит, расскажет и даже покажет. Однако, чтобы разговор со специалистом получился более предметным, неплохо было бы перед походом в магазин приобрести хотя бы общие представления об инструменте.

Назначение торцовочной пилы

Само название «торцовочная» служит указанием на предназначение этой пилы – оформление торцов заготовки, рез древесины поперек волокон. В этом она отличается от ближайшей родственницы – циркулярной пилы, которая используется, как правило, для продольного реза дерева.

Современные мощные двигатели и особо прочные пильные диски позволяют торцовке резать не только дерево, но и пластик, тонкие металлические профили и трубы, композитные материалы на основе древесины. Для этих материалов понятия «продольный» и «поперечный» весьма условны: если такие термины и применяются, то речь идет не о структуре материала, а о форме конкретной заготовки. Разумеется, форма заготовки может быть самой разнообразной, иногда без четко выраженной продольной оси.

Применимость торцовочной пилы в том или ином случае определяется исключительно удобством подачи конкретной заготовки. Таким образом, название «торцовочная пила» нельзя считать в полной мере отражающим потенциал данного инструмента, просто такое название исторически закрепилось за стационарными дисковыми пилами с подвижным режущим узлом.

Торцовочная пила может резать материал не только под прямым, но и под произвольно выбранным углом, за что иногда ее называют электрическим стуслом. Более того, у многих современных аппаратов допускается изменение угла не только в горизонтальной, но и в вертикальной плоскости, т. е. она способна пилить и под наклоном. С помощью торцовочной пилы можно даже при необходимости выбирать пазы.

Как видите, возможности этого инструмента значительно шире, чем вам могло показаться вначале. Неудивительно, что торцовки все чаще и чаще можно встретить на небольших столярных производствах, на строительных площадках, в домашних мастерских. К их помощи прибегают при изготовлении оконных рам и дверных коробок, при укладке полов (рез паркетной доски, ламината, плинтусов) и прочих отделочных работах (распил вагонки, различных алюминиевых и пластиковых профилей), при изготовлении деревянной мебели.

Устройство и функциональные возможности торцовочной пилы

Устройство торцовки несложно понять из рисунка, на котором указаны основные составные части инструмента. Все остальное – лишь дополнения, не изменяющие принцип работы, а лишь улучшающие функциональность и удобство использования.

1. Рукоятка с кнопкой включения.
2. Пильный диск.
3. Защитный кожух.
4. Струбцина для крепления заготовки.

5. Упоры для заготовки.
6. Механизм фиксации стола под заданным углом.
7. Шкала регулировки горизонтального угла.
8. Стол.

9. Механизм регулировки вертикального угла.
10. Пылесборник.
11. Двигатель.
12. Ручка для переноски.

Основными элементами торцовочной пилы являются электродвигатель и пильный диск, изготовленный из высококачественной сверхпрочной стали. Двигатель, пильный диск и соединяющий их редуктор составляют функциональный блок, здесь же расположена ручка с тумблером включения.

Весь блок крепится к основанию – станине, на которую кладется распиливаемая заготовка. На основании закреплены поворотный круг, перемещающейся при выставлении угла реза, и упор. Станины сравнительно дорогих аппаратов изготавливают из прочных и легких алюминиевых или магниевых сплавов, что обеспечивает не только надежность основания, но и мобильность всего инструмента за счет снижения веса.

Функциональный блок соединен со станиной через поворотный рычаг с помощью подпружиненного шарнира. Поворотный рычаг именуют маятником, а сами торцовочные пилы такого типа – маятниковыми.

Маятник обеспечивает перемещение рабочего модуля. Для выполнения реза необходимо рычаг опустить вниз, «утопив» пильный диск в неподвижной заготовке (для беспрепятственного пиления в поворотном круге станины имеется прорезь). Это самый просто вариант торцовочной пилы. Как правило все современные модели оснащены механизмом обеспечивающим вращение рабочего стола вместе со всеми механизмами, в горизонтальной плоскости.

Таким образом направляющие и элементы стола остаются неподвижными, а сам инструмент изменяет положение в горизонтальной плоскости. Использование такого инструмента дает больше возможностей по торцеванию.

У пил комбинированного типа имеется еще один шарнир, позволяющий вращать рычаг относительно вертикальной оси (т. е. у таких пил угол реза можно менять в двух плоскостях). Часто поворот вокруг горизонтальной оси допускается только в одну сторону – противоположную от электропривода.

Но существуют модели позволяющие делать наклон в обе стороны.

Такие технические решения многократно расширяют список функциональных возможностей инструмента. Наклонное по отношении к вертикали резание позволяет торцевать заготовки высота которых больше, чем активный радиус диска.

Ширина реза у торцовочной пилы относительно небольшая, особенно при работе под углом или наклоном. Например, среднестатистическая маятниковая пила с 10-дюймовым диском под прямым углом распилит брус 95×95 мм или доску 69×135 мм (при установке любых других углов допустимый размер заготовки уменьшается). Иными словами, торцовочная пила непригодна не только для продольного распила, но и для поперечного распила широких заготовок.

Чтобы увеличить ширину реза, пилу оснащают тяговой функцией. Рабочий блок у торцовки с такой функцией перемещается не только вокруг оси шарнира, но и вдоль линии реза по направляющим штангам, благодаря чему максимальная ширина пропила под углом 90° увеличивается с 80-180 мм до 280-340 мм. Такие инструменты называют торцовочными пилами с протяжкой или пилами с горизонтальным перемещением.

При этом механизмы реализующие перемещение пилы вдоль заготовки различаются в зависимости от производителя и модели устройства.

Разновидности и выбор двигателя для торцовки

Чаще всего двигатель торцовочной пилы располагается справа от рабочего диска. Однако у некоторых агрегатов он смещен назад, чтобы максимально открыть обзор рабочей поверхности (вне зависимости от того, какой рукой работает оператор) и не создавать препятствий при наклонном резе – у таких пил, как правило, предусмотрен наклон рабочей головки в обе стороны.

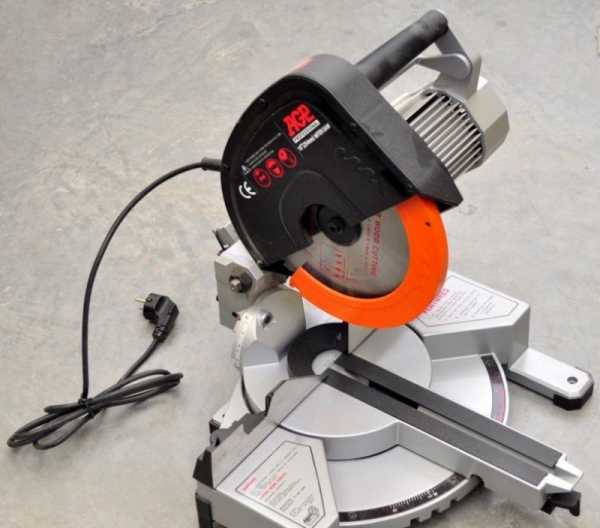

На торцовках устанавливают два типа электродвигателя – асинхронный и коллекторный.

Асинхронный двигатель

Асинхронный двигатель считается более экономичным, надежным и бесшумным. В нем нет каких бы то ни было контактов, а значит, нечему шуметь, перегреваться и выходить из строя под воздействием внешних факторов – пыли, влажности, вибрации. Кроме подшипников изнашиваться там попросту нечему, поэтому подобные агрегаты могут служить без особых нареканий в течение десятков лет. Однако далеко не все производители электроинструментов стремятся оборудовать свою продукцию такими, на первый взгляд идеальными, движками, поскольку имеют асинхронные двигатели и свой существенный недостаток – малая мощность при достаточно большом весе.

Например, 2-киловаттный двигатель такого типа весит более 20 килограмм. Согласитесь, перемещать вручную рабочий блок с таким довеском довольно затруднительно. Кроме того, при питании током промышленной частоты асинхронный двигатель в принципе не способен развить скорость больше 2850 об./мин. Конечно, применение современных материалов и питание двигателя током высокой частоты в некоторой степени нивелируют эти проблемы, но не снимают их полностью.

Коллекторный двигатель

Коллекторные двигатели с точки зрения соотношения габаритов и мощности выглядят гораздо привлекательнее. При сопоставимой массе крутящий момент коллекторного двигателя в несколько раз больше, чем у асинхронного. Он способен выдавать до 5-10 тыс. об./мин., да и организация системы управления и стабилизации оборотов у него значительно проще.

Неудивительно, что несмотря на имеющиеся у коллекторных двигателей недостатки (высокий уровень шума, необходимость регулярного технического обслуживания, заключающегося в замене коллекторных щеток) большинство торцовочных пил оборудовано именно ими.

Бесколлекторный двигатель

Впрочем, есть еще один вариант, базирующийся на современных полупроводниковых технологиях, – золотая середина между асинхронным и коллекторным типами двигателя. Речь идет о вентильных или бесколлекторных двигателях (маркируются буквами BL от английского brushless – бесщеточный). В вентильных двигателях щеточно-коллекторный узел заменен электронным блоком, характеризующимся ничтожно малым сопротивлением и огромной скоростью переключения электронных силовых вентилей.

Двигатели этого типа сочетают в себе все достоинства асинхронных и коллекторных – высокий крутящий момент и КПД, бесшумность работы, неприхотливость к внешним факторам, длительный срок эксплуатации, отсутствие необходимости проведения регулярного технического обслуживания. На современных высококачественных торцовочных пилах все чаще устанавливают именно вентильные двигатели, ведь единственный их недостаток – высокая цена – с лихвой компенсируется таким большим количеством достоинств.

Типы редукторов, их достоинства и недостатки

Связующим звеном между электродвигателем и пильным диском является редуктор, передающий и преобразующий крутящий момент двигателя. На торцовочных пилах используют два типа редукторов – с зубчатой или ременной передачей.

Шестерни зубчатой передачи, обеспечивающие жесткую связку валов, кажутся надежнее. Они не проскальзывают и не слетают, как ремень, да и рваться там нечему. Казалось бы, производители торцовочных пил должны отдавать предпочтение столь надежной системе. Однако на практике ременную передачу на этих инструментах можно увидеть чаще, чем зубчатую. В чем причина? У надежности зубчатой передачи есть и оборотная сторона. При возникновении внештатной ситуации зубчатый редуктор может выйти из строя, и тогда потребуется полная его замена или серьезный ремонт в специализированном сервисном центре.

На «ненадежность» же ременной передачи тоже можно взглянуть другими глазами. Да, иногда ремень слетает или даже рвется, но чтобы установить его на место или заменить на новый не требуется особых знаний и умений – с этой задачей справится и обычный пользователь. Кроме того, ремень обеспечивает некоторую амортизацию радиальных и осевых вибраций, что помогает снизить износ подшипников и других узлов двигателя. При аварийном же перегрузе инструмента (например, при заклинивании пильного диска) произойдет проскальзывание даже хорошо натянутого ремня, что спасет от разрушения металлические детали мотора. Да и шума пила с ременной передачей производит несравнимо меньше, что тоже является довольно значимым фактором.


Торцовочная пила с ременной передачей.

Кстати, некоторые производители (в том числе и такие авторитетные, как Bosch и DeWalt) у ряда своих моделей вообще исключили редукторный блок, установив пильный диск непосредственно на вал двигателя. У такого решения тоже есть свои плюсы и минусы. С одной стороны, возрастает нагрузка на подшипники, с другой – снижается издаваемый инструментом шум, повышается надежность конструкции, упрощается обслуживание и ремонт.

Мощность и количество оборотов

Мощность торцовочных пил может варьироваться в зависимости от модели от 800 до 2500 Вт. Золотой серединой считается 1600–1800 Вт – инструменты именно такой мощности наиболее востребованы сегодня, ведь они одинаково хорошо справляются со своей задачей как в домашних мастерских, так и на небольшом производстве.

Что нам дает знание величины такого параметра, как потребляемая мощность? Во-первых, правильное соотнесение мощности торцовочной пилы и структуры обрабатываемого материала позволит избежать перегрузок инструмента, что продлевает время его активной эксплуатации.

Во-вторых, чем больше мощность пилы, тем больше диаметр диска, который можно на нее устанавливать. В качестве примера, подтверждающего это заявление, сравним две торцовочные пилы от Bosch. На модель PCM 7, чья мощность составляет 1100 Вт, следует подбирать диск диаметром не больше 190 мм. А вот для GCM 10 J Professional мощностью 2000 Вт подойдет диск диаметром 254 мм. Следует иметь в виду, что с увеличением мощности пилы и наружного диаметра ее диска возрастают габариты и вес инструмента. Так, первая из приведенных в качестве примера моделей весит 9 кг, а вторая уже 14.5 кг.

Еще одной технической характеристикой, на которую стоит обратить внимание при выборе торцовочной пилы, является количество оборотов пильного диска. Значение этого параметра лежит в диапазоне от 3200 до 6000 об./мин. Чистый и качественный рез (без сколов покрытия, отщепления волокон древесины и т.д.) возможен только при работе на высоких оборотах. Так, например, при диаметре пильного диска 260 мм его угловая скорость должна быть не меньше 2800 об./мин. В дорогих профессиональных моделях угловая скорость, как правило, бывает не ниже 4000-5000 об./мин. даже при больших диаметрах дисков. Ряд производителей предлагают торцовочные пилы, количество оборотов у которых можно регулировать в зависимости от типа выполняемой в данный момент работы.

Дополнительные приспособления

Практически во всех современных моделях торцовочных пил имеются те или иные дополнительные приспособления и функции, направленные на облегчение работы и повышение безопасности. Будущему пользователю инструмента предстоит на стадии выбора самому разобраться, какие из них действительно необходимы для решения стоящих перед ним типовых задач, а какие будут неоправданной тратой денег.

1. Система пылеудаления состоит из патрубка и подсоединенного к нему мешка-пылесборника или шланга промышленного пылесоса. Второй вариант предпочтительнее, поскольку он позволяет более эффективно улавливать мелкодисперсную пыль обрабатываемого материала, образующуюся при выполнении точного реза, когда пила работает на больших оборотах и/или дисками с увеличенным количеством зубьев. Систему пылеудаления не стоит рассматривать в качестве дополнительной, необязательной функции, даже если перед вами стоит задача выбора торцовочной пилы для дома, т.е. предполагается малоинтенсивная эпизодическая работа на ней. Работая без системы пылеудаления, вы рискуете не только сохранностью имеющегося в мастерской оборудования (и в первую очередь самой пилы), но и собственным здоровьем.

2. Защитный кожух полностью закрывает рабочий диск до тех пор, пока тот не погрузится в распиливаемый материал, что значительно снижает риск несчастных случаев при работе с торцовочной пилой.

3. Ограничение глубины пропила служит для осуществления работ по выборке пазов или торцеванию профилей.

4. Лазер «рисует» направляющую линию на заготовке в том месте, где пила сделает рез. Наличие этой опции повышает точность реза (особенно при пилении под углами, отличными от 90 градусов), облегчает работу, сокращает время на предподготовку.

5. Подсветка рабочей зоны бывает полезна при работе в мастерских или цехах с недостаточным общим освещением.

6. Плавный пуск обеспечивает постепенный набор оборотов двигателем при включении, благодаря чему предотвращается «рывок» инструмента при старте, снижаются риск выхода пилы из строя из-за резкого скачка тока и вероятность заклинивания оснастки в начале работы.

7. Автоматическое отключение при заклинивании пильного диска – еще одна полезная функция, направленная на повышение безопасности при работе с торцовочной пилой.

8. Регулировка количества оборотов позволяет варьировать скорость распила. У большинства моделей торцовочных пил эта функция отсутствует. Однако она позволяет лучше подстроить процесс пиления под особенности обрабатываемого материала. Рекомендуется тем, кто предполагает работать не только с древесиной, но с различными материалами на ее основе, пластмассой, оргстеклом и т.д.

9. Поддержка постоянных оборотов во время повышения нагрузки. При наличии такой функции обороты двигателя при сильном нажиме не падают, поскольку электроника вносит свои поправки в скорость. В итоге распил получается аккуратный и чистый.

Пильные диски

Нередко начинающие мастера, не обладающие достаточными знаниями, но имеющие большое желание приобрести новый инструмент, задают вопрос: «Как выбрать торцовочную пилу по дереву?» Подобный вопрос не совсем корректен. С распилом древесины справится любая торцовка, ведь для этого она и создана. А вот то, насколько вам понравится результат работы, зависит не столько от самого инструмента, сколько от установленной на него оснастки – пильного диска.

1. Технологические прорези.
2. Посадочный диаметр.
3. Наружный диаметр.

4. Значение наружного диаметра.
5. Максимальная скорость вращения диска.
6. Диск для торцовки на 96 зубьев.

7. Значение толщины диска.
8. Значение посадочного диаметра.

Внешний и посадочный диаметр диска

Главными параметрами при выборе пильных дисков, на которые следует обратить внимание в первую очередь, являются размеры внешнего и посадочного диаметров. Большая часть выпускаемых сегодня торцовочных пил рассчитана на работу с дисками, чей посадочный диаметр составляет 30 мм.

Есть исключения с отклонением как в ту, так и в другую сторону, но их сравнительно немного. Наружный же диаметр пильных дисков варьируется значительно шире. Наиболее ходовые – диски стандарта 10 дюймов и 12 дюймов. Следует иметь в виду, что под 12 дюймами может подразумеваться как 300 мм, так и 305 мм, а под 10 дюймами и 250, и 255 и даже 260 мм, причем разночтения случаются даже у одного и того же производителя. Диски меньшего (185-216 мм) и большего (до 360 мм) диаметра встречаются реже, поскольку и соответствующего им оборудования выпускается меньше.

Увеличение диаметра пильного диска позволяет обрабатывать заготовки большего сечения, при этом возрастает производительность инструмента и качество реза при тех же оборотах. Однако большим дискам требуется и более высокий крутящий момент, а значит и дополнительный запас мощности. Впрочем, использовать пильные диски, чей наружный диаметр превышает указанный в паспорте инструмента, не удастся: конструкция торцовки попросту не позволит установить такую оснастку, что убережет особо беспечных пользователей от опасных экспериментов. Поставить диск меньшего диаметра возможно, но делать это не рекомендуется. Это приведет не только к потере эффективного радиуса и производительности инструмента, но и к снижению расчетного динамического сопротивления, в результате чего двигатель при отсутствии стабилизации оборотов может «пойти в разнос».

Технические характеристики пильных дисков

Совпадение размера посадочного места и подходящий внешний диаметр диска является необходимым, но недостаточным условием его использования для выполнения той или иной операции на торцовочной пиле – существует масса других нюансов, которые тоже необходимо учесть.

Помимо внешнего и внутреннего диаметра диски могут различаться по следующим характеристикам:

  • тип материала;
  • толщина;
  • количество и величина зубьев;
  • форма зубьев и угол их наклона;
  • допустимая частота вращения.

Тип материала. По типу материала, из которого изготавливаются диски, все они делятся на монолитные и твердосплавные. Монолитные производятся из высокоуглеродистой или быстрорежущей стали. Они быстро тупятся, но подлежат заточке, причем сделать это можно самостоятельно. Твердосплавные диски, изготовленные из прочной инструментальной стали, имеют на кончиках зубьев твердосплавные напайки (в большинстве случаев это карбид вольфрама). Такие диски, несмотря на высокую цену, заслужили популярность у специалистов благодаря своей надежности и большому сроку службы.


Монолитный и твердосплавный диск.

Толщина диска. Толщина пильного диска определяет ширину пропила и режим эксплуатации. Тонкие диски чаще используют для реза ценных пород древесины, они экономно расходуют материал, но менее прочны и долговечны. Толстые диски обладают большим ресурсом, но выполняют более грубый распил.

Количество и величина зубьев. Количество зубьев на диске, которое может варьироваться от 8-10 до 80-90, влияет на два фактора – скорость и качество реза. Чем больше зубьев у диска, тем чище будет рез, но ниже скорость. Такая же связь существует и с размером зубцов: мелкие – для медленного и аккуратного реза, крупные – для быстрого, но грубого.

Форма зубьев и угол их наклона. Форма зубьев определяет применимость данного диска для проведения той или иной операции, распила того или иного материала. Например, трапециевидный зуб подойдет для реза дерева, ДСП, пластика, цветных металлов. Вогнутый предназначен для распила материалов с однослойным или двухслойным покрытием, таких как ламинат, а также абразивных материалов. А сменный зуб (острия зубьев скошены попеременно то в левую, то в правую сторону) обеспечивает чистый рез древесины, фанеры, МДФ и т.д.

Зубья пильного диска могут отличаться не только своей формой, но и углом наклона, т. е. отклонением поверхности режущей кромки от радиуса пильного диска. Диски с положительным наклоном (от 5° до 20°) вообще-то рекомендуется использовать для продольного пила древесины и деревосодержащих материалов. Их можно использовать и на торцовочных пилах, но рез получится грубым, хотя и быстрым, причем рост производительности и падение качества пропорциональны увеличению угла наклона зубьев.


Зубья диска с положительным наклоном.

Отрицательный наклон (–5°) идеален для торцовок: процесс замедляется, но распил получается чистый. Нулевой угол наклона зубьев свидетельствует о том, что данный диск предназначен для работы с твердыми материалами, например, с металлами.


Зубья диска с отрицательным наклоном.

Частота вращения диска. Допустимая частота вращения может варьироваться от 3800 до 23800 об./мин. Следует помнить, что указанное на диске количество оборотов обязательно должно быть больше скорости вращения вала торцовочной пилы, в противном случае в процессе работы диск может просто разорвать. От соблюдения этого правила напрямую зависит ваша безопасность!

Основную информацию о диске – посадочный и внешний диаметр, толщина, количество зубьев, назначение, максимальное допустимое количество оборотов – можно узнать из нанесенной на полотно маркировки. Однако, даже обладая этой информацией, не всегда бывает легко найти то, что вам нужно, среди огромного разнообразия дисков на магазинных прилавках, поэтому не стоит пренебрегать советом специалистов. Среди продавцов магазинов такие встречаются нечасто – лучше обратиться за помощью к человеку, имеющему реальный опыт работы с подобным оборудованием.

Ежели профессионала, который мог бы вам помочь с выбором, рядом не оказалось, следует придерживаться двух простых правил: во-первых, использовать только те диски, которые рекомендованы для данной модели торцовочной пилы, во-вторых, резать только тот материал, для которого предназначен данный диск.

Сегодня рынок переполнен так называемыми «универсальными» дисками, которые, согласно рекламе, могут устанавливаться на любой вид инструмента и одинаково хорошо справляются с различными материалами и задачами. Увы, в этом мире вообще нет ничего универсального, а универсальной оснастки для режуще-пилящего электроинструмента и подавно. В противном случае производители не тратили бы время и огромные деньги на расчеты, испытания и производство. Помните, что «левый» диск может попросту не выдержать нагрузок, создаваемых инструментом. А это означает, что пользователь, решивший воспользоваться не рекомендованной производителем оснасткой, рискует и дорогостоящим оборудованием, и, самое главное, своим здоровьем.

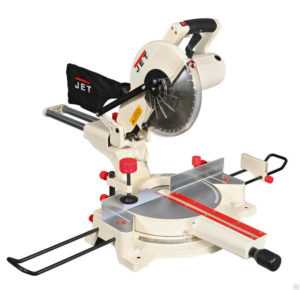

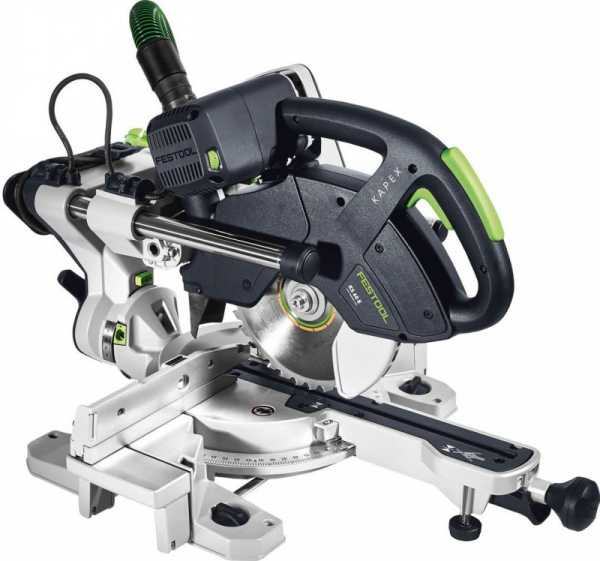

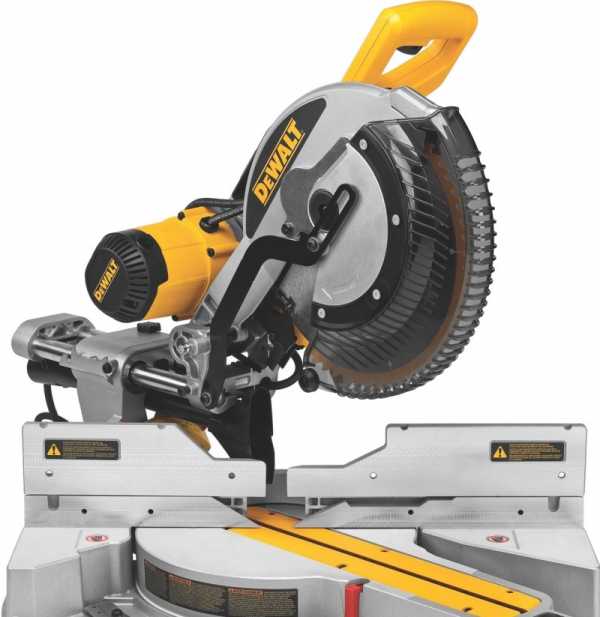

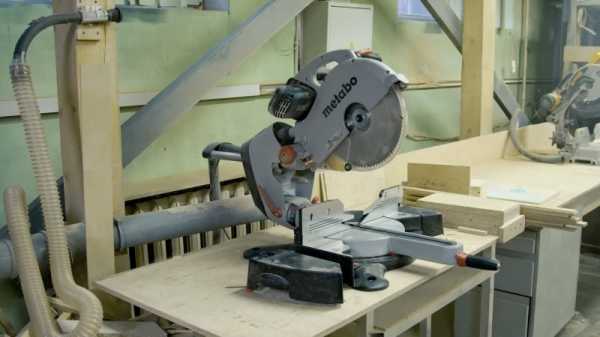

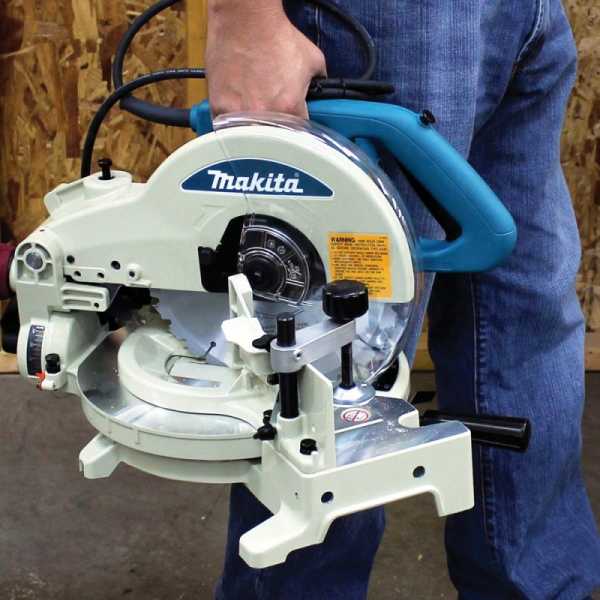

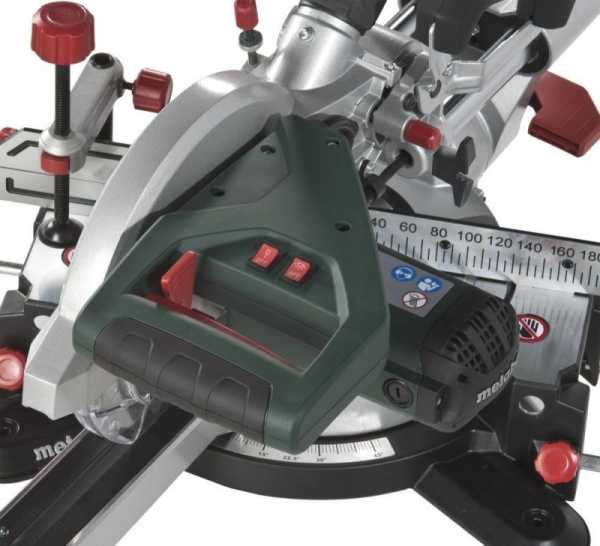

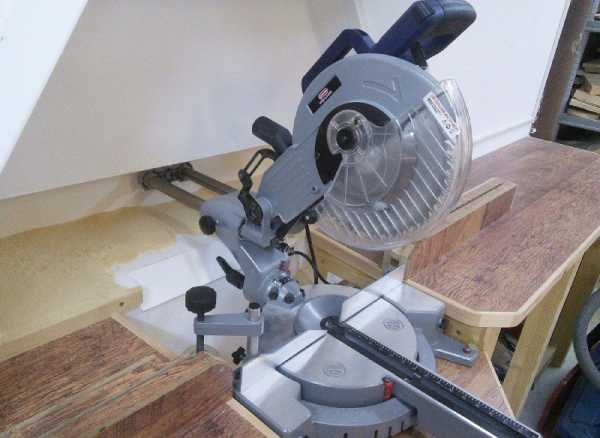

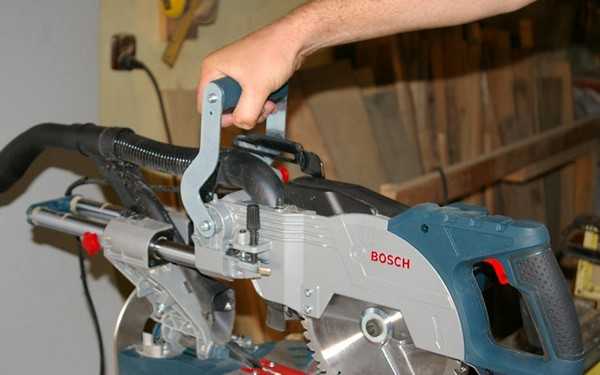

Фотогалерея (31 фото)

www.sanyo-electric.ru

Лучшая торцовочная пила - какая она? | Своими руками

Реклама

Из энциклопедии строителя…

ТОРЦОВОЧНАЯ (УСОВОЧНАЯ) ПИЛА — стационарный отрезной инструмент, разновидность дисковой пилы, применяемая для распиловки материалов под различными углами Настраивается поворотом площадки и рабочей части с диском над станиной, за счет чего происходит рез по заданному направлению. Среди материалов, которые можно обрабатывать торцовочной дисковой пилой, — древесина, а также композиты на ее основе: ламинат, оргалит, OSB и прочие. Инструмент прекрасно режет лепной декор из вспененного полиуретана, пластик, алюминиевый профиль.

Зачем нужна торцовочная пила?

Настал черед ремонта квартиры или отделки любимого дома? Красота обычно в мелочах, так что кривые стыки плинтусов и наличников не пройдут. Значит, требуется инструмент, обладающий высокой точностью и аккуратностью пропилов, — торцовочная дисковая пила.

В большинстве своем домашние мастера знакомы с пильным инструментом, не отличающимся высокой точностью и качеством реза. В ходе садовых работ, заделывания дыр в заборе или строительства скамейки не требуется отпиливать, что называется, «тютелька в тютельку». Наиточнейшая раскройка материала чаще происходит в столярных мастерских.

Но когда речь идет о таких серьезных задачах, как, например, укладка паркета или паркетной доски, замена дверей, тогда в комплект к молотку с шуруповертом понадобится торцовочная дисковая пила. Только с ее помощью операция «замерил, отпилил, прикрепил» выйдет оптимальной по времени и по исполнению. Альтернатива типа стусла с ручной пилой или лобзика хороша для единичных случаев.


Ссылка по теме: Двухмаршевая лестница своими руками


Поперечный распил

На первый взгляд, поперечный распил является простейшей операцией. Однако если перед вами дорогой и твердый материал, задача усложняется. Представьте себе дубовые наличники и доборы с рельефным рисунком, которыми следует отделать коробки всех межкомнатных дверей в доме или в квартире. Причем аккуратные, без сколов и заусенцев пропилы под 45° не самый сложный вариант в ремонте. Углы встречаются и нестандартные, и разные в разных плоскостях, так что не сразу даже понятно, как их лучше оформить. Порой мастера делают прирезку, пробники из куска дешевого соснового плинтуса, и лишь найдя оптимальную конфигурацию, приступают к чистовой работе.

Основные характеристики торцовочной пилы

Грамотный выбор инструмента происходит по параметрам. Поэтому, естественно, необходимо представлять спектр предстоящих работ. Так, в зависимости от толщины обрабатываемого материала, можно подобрать пилу «с протяжкой» или без. В случае оформления сложных углов поинтересуйтесь всеми возможностями настройки и контроля. Ну а если предстоит резка твердых пород древесины, желательно работать с торцовочной пилой, у которой имеется электронная регулировка оборотов двигателя.

Удобная рукоятка, надежный защитный кожух, который снимается и одевается автоматически, удобные фиксаторы поворота, активируемые одним пальцем, наличие лазерного указателя — есть множество нюансов, по которым и стоит выбирать инструмент. Расскажем подробнее.

Необходимая мощность торцовочной пилы

Чем выше мощность, тем выше производительность, чище рез, но больше вес и габариты инструмента. Как правило, диаметр режущего диска также находится в прямой зависимости от мощности. Понятно, что для распиловки толстого материала нужна более крупная оснастка. Поэтому одно дело напилить плинтусы, и совсем другое — работать с брусом или половой доской.

Универсальная (или комбинированная) торцовочная пила умеет резать как поперек заготовки, так и вдоль нее. По сути объединяет в себе торцовочную и циркулярную пилу. Комбинированные модели оснащаются верхним разделочным столом.

Если объемы работ велики, стоит выбирать среди профессиональной линейки инструментов. Двигатели пил бытовой категории не рассчитаны на продолжительную нагрузку. Хотя по основным рабочим характеристикам некоторые бытовые модели мало отличаются от профессиональных.

Глубина реза торцовочной пилы и его ширина

Глубина и ширина реза являются одними из основных характеристик торцовочной пилы. Они зависят от диаметра диска и от конструкции инструмента. Глубина реза не может быть больше радиуса диска, вернее, она всегда меньше его значения. Глубина реза под углом окажется всегда меньше глубины реза по вертикали. А имеющиеся в инструменте ограничители глубины реза позволят выбирать паз, а также производить иную обработку заготовки.

Допустимая ширина пропила с характеристиками диска может быть и не связана. Она ограничивается параметрами механизма протяжки, если он имеется, например направляющих штанг или рычажных узлов. Такой инструмент носит название «торцовочная пила с протяжкой».

Диски для торцовочной пилы

Как правило, ведущие производители предлагают стандартные диски для всех моделей ручных и стационарных дисковых пил. Диски различаются диаметром, посадочным отверстием, типом и количеством зубцов, материалами изготовления, и даже толщиной. (Тонкие диски рекомендуются для распила ценных пород дерева.) Фирменная оснастка за счет высокого качества конструкции и материалов характеризуется низким уровнем вибрации и шума, хорошим удалением стружки, точностью пиления и стойкостью к коррозии.

Материал изготовления дисков — термообработанная сталь с композитными (твердосплавными) напайками.

Зубья торцовочных дисков – какие зачем

Диски с малым количеством зубьев пригодны для быстрой и грубой резки мягкой древесины (хвойные породы) и фанеры.

Трапециевидные зубья берут любые породы дерева, пластики, композиты.

Зубья с твердосплавными напайками из сплава кобальта и карбида вольфрама нужны для работы с древесиной твердых пород. С ними рез получается более ровным, и служат они дольше. Заточку сохраняют в 10 раз дольше обычного диска.

Напайки АТВ (Alternate Top Bevel) рекомендуются для резки шпона, фанеры, ДСП, твердых древесных плит. Вершины с переменным скосом — то на одну, то на другую сторону — или разнонаправленные зубья дают чистый рез без сколов.

Напайка «тройная стружка» рекомендуется для резки пластика, ламината. За ведущим скошенным зубом идет плоский зачищающий зуб, который убирает уголки, оставшиеся с обеих сторон материала.

Комбинированный диск — на несколько скошенных зубьев на нем приходится один зачищающий, за счет чего рез получается чистым.

Тонкие диски рекомендуются для распила материала из древесины ценных пород

Торцовочным пилам по зубам поперечные распилы разной сложности, от простого вертикального до выборки паза. Двухлинейный лазер позволяет сразу отмечать ширину паза, что значительно облегчает работу


Читайте также: 10 самых нужных инструментов в мастерской


Оснастка торцовочной пилы

Для разных материалов и разных требований к качеству распила потребуется разная оснастка. Пильные диски производят разного диаметра. Да и зубцы на них отличаются — размером, шагом, формой… Есть трапециевидные, разнонаправленные, с плоской вершиной, с напайками из упрочняющих материлов и без. Мало того, на одном диске могут быть зубья разной формы.

В общем же, чем больше диаметр диска, тем больше на нем зубцов и, стало быть, меньше нагрузка на каждый из них. Поэтому большие диски служат дольше. Прорези на теле диска обеспечивают хорошее охлаждение и предотвращают вибрацию и шум. Диски с минимальным количеством зубьев используют для продольного реза по дереву, для поперечного реза — с максимальным.

На полотне диска всегда имеется маркировка его размеров и максимальной скорости вращения, показывающая совместимость оснастки с инструментом, а также указывается направление вращения, артикул и прочее.

Упор, еще упор

Всевозможные упоры, встроенные струбцины, служат для того, чтобы надежно зафиксировать заготовку. Для работы

с длинными деталями предусматриваются дополнительные опоры и возможность расширения станины, например складные подставки.

Круглая поворотная площадка легко поворачивается, позволяя точно установить угол. Для задания самых распространенных значений имеются специальные пазы с защелкой, и их устанавливать не требуется, что ускоряет работу.


Ссылка по теме:  Каркасный дом своими руками – как построить недорогой по цене одноэтажный каркасный деревянный домик


Электронное управление пилы

Разброс цен на рынке торцовочных пил говорит о разнице в возможностях их электродвигателей, материалах изготовления, точности настроек и контроля. Так, современное оборудование комплектуется лазерным указателем: луч настраивают по толщине полотна, и он точно показывает линию реза.

Электроника применяется и для регулирования оборотов, позволяя поддерживать их оптимальное значение при работе с материалами разной твердости, особенно если она неоднородна. Блокировка двигателя при заклинивании диска предотвратит его преждевременный выход из строя. Функция плавного пуска не допустит перегрузки сети при включении инструмента. А электродинамический тормоз в кратчайший срок остановит диск после нажатия кнопки выключения. От наличия этих функций в итоге зависит качество и удобство обработки.

©Автор Т.Гронская

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Применение торцовочной пилы в строительстве дома – личный опыт Торцовка помогает построить дом своими...
  • Регулировка торцовочной пилы своими руками Как отрегулировать торцовочную пилу Несколько минут,...
  • Как правильно выбрать циркулярную дисковую пилуКак правильно выбрать дисковую пилу...
  • Стенд для торцово-усовочной пилы своими руками Как сделать мобильный стенд для...
  • Ручные пилы – главные разновидности и как ими правильно пилить Выбираем ручную пилу для мастерской...
  • Стол для торцовочной пилы своими руками (фото + чертежи) Как сделать стол для торцовочной...
  • Дачный стол из палеты своими руками: мастер класс Как сделать своими руками дачный...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    сборка своими руками и правила выбора

    Торцовочная пила чаще всего представляет собой дисковую пилу, особенности строения которой позволяют с лучшим эффектом пилить под тем или иным углом многие материалы, включая металлы.

    Сегодня мы расскажем, что представляет собой торцовочная пила, каковые ее характеристики, как можно ее собрать своими руками и что учитывать при выборе готовых моделей. О том, чтобы собрать торцовку своими руками, стоит задуматься, ведь это позволит сэкономить вам массу денежных средств.

    Основные характеристики торцовочных пил

    В продаже, как правило, имеются пилы двух типов:

    • узкопрофильные, имеющие определенное назначение;
    • модели, оснащенные рядом вспомогательных функций.

    Разные виды пил отличаются друг от друга в плане стоимости, которая зависит от функций модели и ее производителя. Наиболее известные бренды пил – это:

    • Bosch;
    • Metabo;
    • «Макита»;
    • «Интерскол» и прочие.

    Такой вид пилы, как торцовочный, включает в себя такие элементы:

    • пильный диск для распилов;
    • двигатель;
    • подножка с кнопкой запуска двигателя;
    • ручка для поддержания и направления инструмента.

    Независимо от разновидности, торцовка оснащена диском на основе прочного материала, что делает этот инструмент универсальным для тех или иных хозяйственных нужд.

    Двигатель торцовочный пилы может быть:

    • коллекторным;
    • асинхронным.

    Двигатель первого типа не нуждается в постоянном контроле и смазке деталей, а второй тип, асинхронный, отличается своей долговечностью и тихой работой. Чаще всего он расположен справа от режущего элемента конструкции. Однако есть модели инструментов, где двигатель ставится сзади, это значительно улучшает обзор при ручной работе.

    Двигатель начинает работать посредством редуктора, а его передача может быть зубчатой или ременной. Если она ременная, то инструмент шумит меньше и отсутствует вибрация режущего элемента. А зубчатая передача не позволяет пиле проскальзывать при разрезании во время больших нагрузок.

    Особенности применения торцовочных пил

    Торцовка, даже собранная своими руками, способна распиливать такие виды материалов, как:

    • пластик;
    • дерево;
    • алюминий;
    • сплавы на основе цветных металлов.

    Такого рода инструменты хороши тем, что они компактны и не весят слишком много. Максимальный вес торцовочного станка составляет 30 кг, зависит этот показатель от модели и ее функциональных особенностей.

    Торцовки достаточно широко применятся в области деревообработки, где с их помощью можно выполнять большое количество задач.

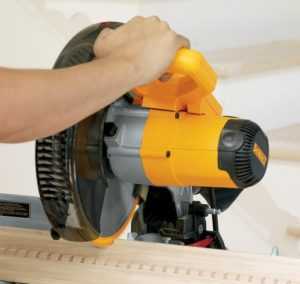

    Пилы данного типа позволяют совершать соединения в «ус», и подобные станки очень популярны в багетных мастерских и при производстве мебели.

    Некоторые отрезные модели инструментов оснащаются заменяемыми дисками, которые предназначены для резки того или иного материала. В основном все виды торцевых пил выполнены так, что их можно ставить под определенным углом и размером при повороте рабочего стола. А некоторые модели позволяют делать поворот лишь в одну сторону, это наиболее дешевые варианты. Естественно, что стоимость модификаций торцовки, которая может поворачиваться в разные стороны, будет значительно выше.

    Если инструмент можно поворачивать на 360 градусов, с его помощью можно обрабатывать даже очень сложные заготовки. Его пильная головка имеет наклон по отношению к столу, а регулировать его поворот можно без труда. Но помните, что для того, чтобы определить угол поворота, нужно определиться с материалами и заготовками для работы.

    Наиболее оптимальный поворот инструмента на угол составляет порядка 50 градусов.

    Как сделать торцовочную пилу своими руками

    Если в финансовом плане приобрести инструмент вам тяжело, то его можно собрать и своими руками. Как то сделать, мы расскажем ниже.

    Для изготовления станины вам потребуются:

    • толстый лист металла;
    • стальные уголки (можно взять старую кровать).

    Сварочным аппаратом в стальном листе прорезается отверстие, а его кромки обрабатываются напильником.

    Электродвигатель для сборки инструмента своими руками слишком мощный не нужен, будет достаточно по мощности 900 Вт. Его устанавливают на основание посредством дополнительной пружины, которая выполняет функцию стабилизатора.

    Для наклона инструмента нужно приложить усилия, в частности, чтобы сдвинуть рукоятку. Но в результате вы добьетесь плавного движения для пильного механизма.

    Параметры прибора будут такими:

    • 100 мм – радиус режущего диска;
    • 1500 оборотов в минуту – такая скорость шпинделя.

    Все эти параметры позволят посредством инструмента, собранного своими руками, с легкостью обрабатывать дерево толщиной до 70 мм.

    Обязательно предусмотрите наличие регулируемых стоек и опор. В качестве основы маятниковой стояки возьмите швеллер, который будет опираться на металлическое основание.

    В итоге наш инструмент будет более прочным и увесистым, но зато торцовочные работы с его помощью будут выполняться легко.

    Можно взять трехфазный электродвигатель, обладающий мощностью 2200 Вт, а для опоры качающуюся плиту на шарнирных соединениях. За счет откидного устройства натягивается ремень шкива электрического двигателя. Маятник можно сделать на основе материала, который был подготовлен для каркаса.

    Для комфортной работы с древесиной диаметр пилы должен составлять 420 мм, а количество оборотов шпинделя в минуту – от 2800. Как видите, качественную торцовку можно не только купить, но и собрать своими руками.

    Преимущества самодельных торцовочных пил

    Самодельные торцовочные инструменты имеют ряд таких преимуществ:

    • нет необходимости сильно вкладываться в приобретение. А комплектующие для сборки пилы стоят недорого. Таким образом, за относительно небольшие деньги вы получите многофункциональное устройство;
    • вы можете самостоятельно продумывать параметры конструкции, как самого станка, так и рабочего стола под него, также вы самостоятельно устанавливаете скорость вращения инструмента;
    • мастеру, собравшему аппарат своими руками, будет очень легко при необходимости разобрать его и починить, поскольку он хорошо осведомлен во всех его деталях и узлах.

    Недостатки самодельных инструментов

    Конечно же, наряду с преимуществами моделей самодельной сборки, есть и ряд недостатков у пил, собранных вручную, по сравнению с заводскими аналогами:

    • не все детали конструкции имеют хорошее качество, поэтому не будет гарантии, что инструмент прослужит в течение того или иного времени. Производители же всегда предоставляют покупателю информацию о гарантийном сроке службы изделия, который, чаще всего, составляет порядка трех лет;
    • плохая производительность по сравнению с заводскими аналогами. Конечно же, крайне сложно на основе подручных материалов своими руками собрать инструмент высокого качества и высокой мощности. Комплектующие должны быть подобраны максимально точно;
    • далеко не каждый мастер хорошо владеет информацией по электродвигателям и прочим механическим устройствам. Если выбор сделан неправильно, то инструмент придется часто чинить, а это может обернуться финансовыми вложениями, превышающими стоимость заводской пилы;
    • даже если заводская модель будет иметь с самодельной одинаковые технические характеристики, она будет более функциональной. Например, если с помощью самоделки можно выполнять только прямоугольные распилы, то с помощью заводской пилы можно обрабатывать доски под углом в 45 градусов;
    • безопасность применения. Крайне редко самодельная модель торцовки оснащена защитными кожухами, иногда детали имеют ряд незначительных дефектов, которые могут стать причиной травм при работе с инструментом. Заводские инструменты в использовании более безопасны.

    Правила выбора торцовочной плиты

    Конечно же, если у вас есть опыт, и вы не готовы вкладывать в покупку инструмента большие деньги, то можете его выполнить своими руками. А если вы решили приобрести модель от производителя, то при покупке обязательно учтите следующее, чтобы потом не остаться разочарованным:

    • планируйте покупку инструмента с учетом видов выполняемых работ и их частоты. Для редкого применения лучше брать пилу со стандартным набором функций, а для сложных распилов и частого применения лучше выбирать профессиональные инструменты от известных марок, таких как «Макита», Dewalt и т.д.;
    • покупайте инструменты только с защитным кожухом. Он обязан закрывать диск не только в нерабочем состоянии, но и во время работы;
    • правильно выбирайте вес и размеры конструкции. С тяжелым инструментом работать будет сложнее, вы будете быстро уставать. Да и стоимость более габаритных конструкций выше, чем легких инструментов;
    • обращайте внимание на эргономичность пилы, с ее помощью вам должно быть удобно работать. В основном производители постоянно совершенствуют этот параметр;
    • смотрите на размер диска, чтобы он в диаметре не превышал отметку в 20 см. Также изучите глубину и ширину распила, при разрезе широких деталей нужно выбирать диаметр побольше;
    • смотрите, чтобы станина и поворотный блок были сделаны качественно.

    Независимо от того, решили ли вы приобрести заводскую торцовку или сделать ее своими руками, вам с ней должно быть комфортно работать и главное, чтобы ваша работа с ее помощью была качественной.

    Оцените статью: Поделитесь с друзьями!

    stanok.guru
