Ввод пнд трубы в дом – схемы разводки водопровода + инструктаж по обустройству
Ввод трубы в колодец: разные варианты монтажа
Современные привычные удобства в загородном коттедже сделают проживание комфортным. Особенно принципиально важно иметь ввод трубы в дом из колодца при простом отсутствии централизованного водоснабжения. Эта задача в полной мере выполнима кроме того непрофессионалам, исходя из этого подберем наиболее подходящий для нас метод локальной доставки для того чтобы природного блага из нашего источника.
Оптимальное решение — установка сгона, другими словами трубы с резьбой с 2 концов, и обжатие стены кольца 2 фланцами по прокладкам. Как раз так делаем соединение и этим легко, но надежно решим вопрос, как загерметизировать трубу.
Разводка из колодца в дом
Перед тем как приступить к работам уточним возможную глубину промерзания в нашей области в соответствии с СНиП.
Трубы, их характеристики
Для разводки воды из колодца в дом (начальное подведение ее к жилью и ввод воды в здание) используем трубу ПНД.
- Оптимальный диамет рдля прокладки под землей — 32 мм при толщине стены более 2 мм.
- Протяженность трубы под фундамент вовнутрь дома и в колодец должна быть с полуметровым запасом.
Водопроводные металлопластиковые трубы из алюминия с двухсторонним полиэтиленовым покрытием на данный момент на пике популярности: они прочны, фактически вечны и не воздействуют на запах и вкус природной воды. К тому же их ровная поверхность мешает засорению, защищает от конденсата и ни при каких обстоятельствах не ржавеет.
Грамотный выбор диаметра труб кроме этого содействует нашему комфорту:
- через чур узкая труба движется с шумом (происходит турбулизация потока),
- внутри ее скоро покажутся известковые отложения.
Верный диаметр возьмём при расчете большой скорости потоков (в большинстве случаев 2 м/с) и протяженности нашего трубопровода:
- на 30 м нужен диаметр 25 мм – это 1 дюйм;
- на более долгую магистраль — 32 мм – уже 1,25 дюйма;
- на систему до десяти метров – всего 20 мм.

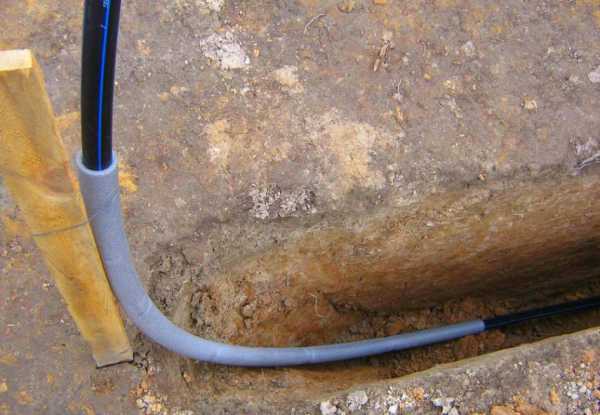

- Для таковой магистрали от колодца роем в земле траншею (глубина рва 1.5-2 м), подводим ее под фундамент дома.
Устройство ввода
uchebniksantehnika.ru
Как смонтировать наружный водопровод своими руками
Современный загородный дом требует к себе особого внимания, начиная с момента планирования всех коммуникаций. Это относится к водопроводу, отоплению и, конечно же, к канализации. Кстати, канализацию теперь можно сделать автономной, используя современные септики.
Содержание статьи
Монтаж наружного водопровода необходимо производить, руководствуясь следующими рекомендациями.
Глубина прокладывания
Для средней полосы России трубу рекомендуют прокладывать на глубину не менее 1,8 метра, а для северной части России – более 2,5 метров. В центральной части России глубина промерзания грунта достигает 1,5 метров. Следует учитывать, что уровень промерзания может зависеть от влажности и от плотности грунта. Не важно, под чем будет лежать труба – под бетонным основанием или под фундаментом – копать все равно нужно глубже.
Лучше копать сразу на глубину 2 метра. Можно делать это своими силами, но если нет времени или возможности, можно нанять специализированную компанию или гастарбайтеров.
Средняя цена на раскопку траншеи составляет приблизительно 350 руб/м 3.
Какие трубы использовать для наружного водопровода

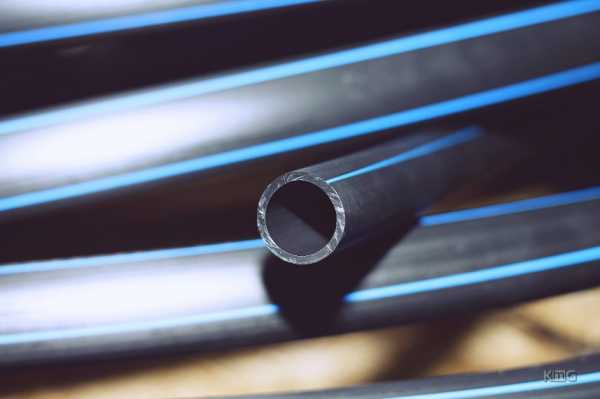

Оптимальной для наружного водопровода является труба из полиэтилена низкого давления (ПНД) PN10, предназначенная для питьевой воды. Такие трубы не могут заржаветь, в отличие от металлических, и выдерживают давление более 50 атмосфер (испытано лично). Труба из ПНД достаточно прочна, легко гнется, переносит циклическое замерзание-оттаивание. В отличие от металла, пластик эластичен. Соединения (фитинги для ПНД) труб быстро монтируются руками, никакого инструмента для этого не требуется. Эти фитинги бывают различных размеров и диаметров, это обеспечивает высокую гибкость использования труб ПНД. Чаще всего для прокладки наружного водопровода используются ПНД трубы диаметров 32 мм и 25 мм.
Ввод трубы в дом. Как проделать отверстие фундаментном блоке ФБС толщиной 50 см

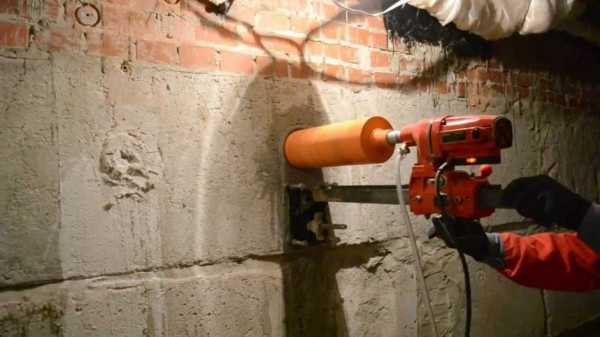

Для ввода воды в дом необходимо делать отверстие в бетоне (монолитном фундаменте или заводском блоке ФБС). Диаметр трубы 25мм или 32 мм. Хорошо если у вас есть алмазный инструмент, но если нет, можно воспользоваться перфоратором и буром.
Греющий кабель для ПНД трубы
Монтируя наружный водопровод, рекомендуем устанавливать греющий кабель. Возможно, если вы учли глубину промерзания, греющий кабель вам и не понадобится, но мы все же рекомендуем перестраховаться.
Иногда покупать дорогой греющий кабель не обязательно. Вместо этого можно воспользоваться обычным копеечный полевым кабелем связи П-274. Кабель имеет прочную изоляцию, которая годами без вреда для себя пребывает под открытым небом. Внутри кабеля медные и стальные жилы. Они и обеспечивают изделию «греющий» эффект.
Будьте осторожны, 220 В на этот кабель напрямую подавать нельзя! Все зависит от длины кабеля. Напряжение рассчитывается примерно так, чтобы на каждый метр кабеля приходилось 1-1,5 В. При длине в 30 метров требуется напряжение, приблизительно равное 36 В, при величине тока 8-10 ампер. При таких параметрах кабель будет нагреваться примерно до 60 градусов. Этой температуры достаточно чтобы растопить любую ледяную пробку.
Такой кабель является сдвоенным. Чтобы он работал, на противоположном конце (колодец, скважина) оба конца кабеля нужно соединить через клеммник и загерметизировать. Решение простое и, главное, очень дешевое, хотя и требует применения подходящего блока питания (трансформатора, который можно найти на рынке за очень разумные деньги). Обмотайте трубу кабелем с шагом примерно в 10 см. Это повысит эффективность разморозки.
Как утеплить водопровод (утеплителем энергофлекс, теплофлекс)
Чтобы защитить воду в трубе от замерзания, трубу необходимо утеплить слоем утеплителя Энергофлекс толщиной 13 или 9 мм. Энергофлекс — это вспененный полипропилен, который не пропускает влагу и защищает трубу от замерзания. Зачастую его называют «шубой для трубы».
Греем трубу подручными средствами
Для подогрева водопроводных труб лучше всего все же использовать греющий кабель, который продается в магазинах. Пусть стоимость его не маленькая, зато он не требует никакого дополнительного оборудования. Такой кабель является самогреющимся и греет именно в том месте, где холоднее.
По сути, кабель нагревается сразу же до температуры около 30°С, как только вы его подключаете его в розетку. Когда на каком-либо участке трубы происходит замерзание, кабель греет по максимуму до 65°С. В состав греющего кабеля входит матрица, которая отделяет 2 жилы, и при понижении температуры матрица начинает проводить через себя токи, за счет этого и происходит нагрев.
Если диаметр труб превышает 60 мм и тянуть трубу необходимо по всей улице и на множество домов (к примеру, по поселку), рекомендуем воспользоваться стыковой сваркой пластиковых труб. Такой способ монтажа надежен и прост. Специальный сварочный аппарат может паять большие диаметры качественно и надежно.
Автор: Сергей Минеев,
написано статей: 727.
Комментировал: 2146.Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.
www.allremont59.ru
Ввод воды в частный дом
Ввод холодной воды в дом задача, которую необходимо продумать еще на стадии заливки фундамента тогда же стоит задуматься и о выводе канализации. Это существенно облегчит жизнь застройщику при подключении коммуникаций.
Кажется, что может быть проще в процессе заливки поперёк траншеи установить L-образную канализационную трубу 110 мм с замотанными скотчем концами на глубину ниже промерзания, чтобы впоследствии выкопать траншею от фундамента к скважине и пропустить через неё трубу ПНД (а то и не одну) и кабель для подключения скважинного насоса. Но почему-то многие об этом не задумываются, а когда подходит время для подвода воды в дом задаются вопросами:
- как ввести воду в дом?
- как сделать так,чтобы она не замерзла?
И начинается: долбление фундамента, утепление узла ввода воды, греющие кабели… А всего-то надо было подготовиться заранее.
Вот так выглядит забетонированная канализационная труба на стадии заливки фундамента.
Обратите внимание на фото выше, вертикальная труба торчит уже внутри дома, а на глубине 1,7 м я поставил 2 отвода по 45 градусов и вывел горизонтальную часть трубы за пределы дома. После того как была выкопана траншея от фундамента к колодцу скважины осталось только продлить эту горизонтальную часть канализационной трубы и заложить в неё кабель и ПНД трубы. Получается герметичный пенал. Так как трубы ПНД гнуться под воздействием определенных усилий закладывать их лучше одновременно с монтажом горизонтальной части «пенала», и только после того, как все сделано, уже закапывать ввод воды. В колодце скважины это выглядит вот так.
Схема ввода воды в дом
Как видно на схеме, ввод воды в дом проходит через подвальное помещение. В пенале одна труба и кабель. Недорогая автоматика для скважинного насоса включающая и отключающая его только по давлению может работать и так, но более продвинутые системы пропускают поток воды через себя. В этом случае нужно: либо смонтировать дорогостоящую автоматику в колодце (что не самы хороший вариант для дачника), либо установить её в доме, а через пенал пустить ещё одну трубу ПНД, чтобы подключить к ней уличную колонку.
Давление холодной воды в доме
Недорогой скважинный насос может дать в систему около 4 атмосфер. Когда открывается кран, напор холодной воды падает и чем ниже установлено давление на включение скважинного насоса, тем реже он будет запускаться, но вода из крана при это течёт неравномерно. Исправить положение поможет гидроаккумулятор, который содержит в себе запас воды, для еще более редкого включения насоса. Ещё гидроаккумулятор, особенно большой, от 100 литров, поможет не остаться без воды в случае отключения электричества.
Трубы для подвода воды в дом
Ввести воду в дом можно при помощи различных труб, но на данный момент самый удобный и бюджетный вариант представляют из себя ПНД трубы диаметром 25 мм. Для ввода воды в частный дом этого вполне достаточно. Трубы соединяются при помощи фитингов. Делается это очень просто.
Как правильно соединять трубы ПНД
Когда вы раскручиваете фитинг, чтобы вставить его в трубу в руках должно оказывается 4 части. Резинка обычно остаётся внутри. Её лучше вытащить.
Снизу вверх (на фото ниже):
- Гайка крышка. Именно она удерживает на своей резьбе всю конструкцию.
- Обжимное фальцевое кольцо. Имеет на внутренней поверхности острые насечки, которые «вгрызаются» в ПНД трубу, не давая ей выскользнуть.
- Втулка с запрессовывающей функцией. Равномерно давит на резиновое кольцо которое плотно прилегает и к трубе, и к корпусу.
- Уплотнительное кольцо-прокладка. Обеспечивает герметичность соединения.
Все составляющие компрессионного фитинга одеваются на трубу. После этого, резиновое кольцо аккуратно вставляется в корпус фитинга. Втулку вставляем в фитинг до конца так, чтобы часть её оказалась в корпусе. После этого обжимное кольцо ставим вплотную ко втулке и с усилием заворачиваем гайку. Достаточно это сделать от руки. В итоге получаем надежное соединение.
