Водяной теплый пол — эффективный способ отопления дома

Водяной тёплый пол своими руками, видео и особенности монтажа

Существует насколько вариантов устройства теплого пола:

Водяной с трубами, помещенными под бетонную стяжку.

Электрический из греющего кабеля.

Электрический инфракрасный.

Самым экономичным из них является именно первый вариант. Его недостатком является некоторая сложность монтажа по сравнению с другими видами. Однако, если приложить определенные усилия, то можно все сделать качественно и аккуратно. Рассмотрим пошагово всю технологию.

Схема обустройства теплого водяного пола

Подготовка основания под теплый пол

Рассмотрим укладку системы водяного тёплого пола своими руками, видео проиллюстрирует нюансы, не оговоренные в данной статье. В качестве основания возьмем бетонные плиты перекрытий. Деревянный пол полностью демонтируется, и убирается весь мусор от него. Неровности, выбоины и бугры на плитах зашпаклевываются и выравниваются. Места прохода инженерных сетей сквозь плиты замазывают цементным раствором.

Когда поверхность просохнет, то пылесосом удаляют весь мусор и пыль. Устраивают гидроизоляцию из пленочных материалов. При этом края пленки должны накладываться на стены до высоты планируемого финишного покрытия.

Монтаж теплого водяного пола своими руками (видео 1)

Утепление напольного основания

Так как мы хотим создать систему, которая способна эффективно обогревать нашу комнату снизу, то необходимо устроить ее так, чтобы тепловая энергия распространялась направленно, то есть вверх. Сделать это можно одним способом, перекрыв возможность ухода энергии в противоположном направлении. Для этих целей можно использовать любой утеплитель. Он не даст возможность теплу улетучиваться в неправильном направлении.

Часто применяют пенопласт, вспененный пенополистирол, минераловатные утеплители. Кроме того, существует большой выбор матов для теплого водяного пола, которые производят специально для этих целей. Они имеют пазы для укладки трубы и не требуют больших навыков при укладке. Выбрав такие маты, мы сильно облегчим себе работу по скручиванию и фиксированию трубы.

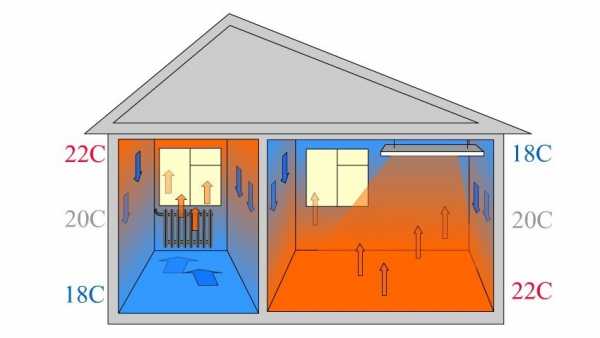

Распределение температуры воздуха внутри помещения при радиаторном отоплении и отоплении теплыми полами

Если мы остановились на бюджетном варианте и решили обойтись обычными утеплителями, то их нужно уложить по всей поверхности пола. Лучше использовать жесткие пенополистирольные плиты. Их монтаж намного удобнее, чем мягких утеплителей. Стыки между листами проклеивают липкой пленкой. Поверх плит стоит уложить еще один слой гидроизоляции, так как эта мера позволит исключить любое проникновение влаги к плитам перекрытий.

Не забываем, что пол у нас водяной, и любой прорыв трубы может стать причиной потопа у соседей. Далее по всему периметру комнаты на стены по срезу края утеплителя проклеиваем демпферную ленту, которая возьмет на себя энергию расширяющейся при засыхании бетонной стяжки.

Чтобы смонтировать водяной теплый пол в готовом интерьере можно использовать метод сухой (чистой) стяжки

Укладка труб

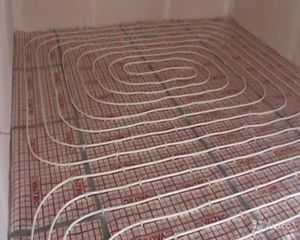

Поверх матов для теплого водяного пола укладывают трубы из сшитого полиэтилена или из металлопластика диаметром от 10 до 20 мм. Их выкладывают спиралью или змейкой особым образом. Чем ближе будут витки трубы друг к другу, тем больше тепловой энергии будет приходиться на квадратный метр пола. Рекомендуется, чтобы это расстояние было не боле 30 см.

Пример обустройства теплого пола с тремя контурами отопления

Крепятся трубы к утеплителю специальными зажимами, которые можно приобрести. В противном случае можно придумать скобы из жесткой проволоки, которые втыкают в утеплитель и прижимают ими трубу. Если вы приобрели специальный утеплитель, имеющий бороздки для трубы, то проблем вообще не будет никаких.

Оба конца уложенной трубы выводят в том месте, где будет находиться коллектор для теплого водяного пола. Это устройство позволяет распределять поток теплоносителя по трубам с большой эффективностью. В нем происходит смешивание уже остывшей воды с горячей, что делает, нагрев всей поверхности пола равномерным.

С помощью коллектора теплый пол подключают к основной системе отопления или делают отдельный вход на котел. Когда система собрана, необходимо запустить в нее воду и создать максимальное давление. Такая опрессовка поможет выявить места протечек и исправить эти недостатки.

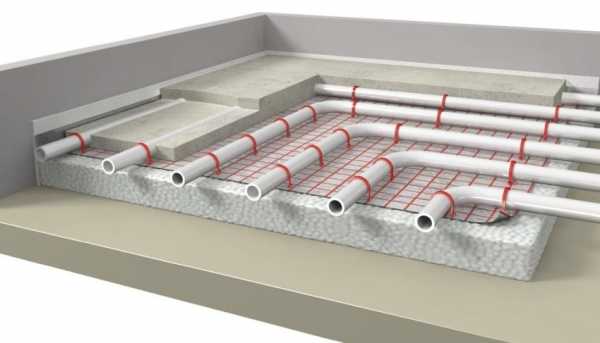

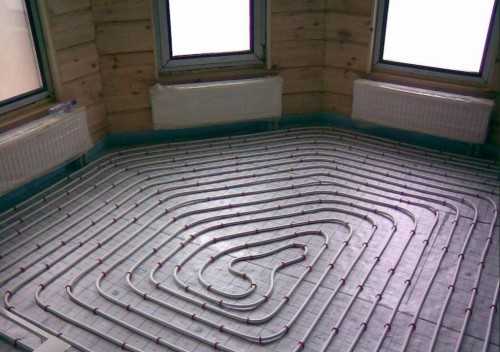

Укладка трубы в теплоизоляционную подложку из пенополистирола

Помните о том, что стыковать трубы внутри стяжки нельзя! Заранее рассчитайте необходимый метраж труб для каждого контура отопления. Для большей эффективности не рекомендуется делать контуры отопления слишком длинными — так, для трубы толщиной 16 мм максимальный виток контура может составлять 65 м, для трубы толщиной 20 мм — 80 м.

Монтаж теплого водяного пола своими руками (видео 2)

Заливка стяжки

После укладки всех имеющихся труб и проведения опрессовки системы, можно приступать к устройству бетонной стяжки. Она не должна быть очень толстой. Ведь излишний слой бетона не позволит производить эффективный обогрев помещения. Нам нужно добиться максимального КПД от всей системы, поэтому делаем стяжку не толще, чем 5 – 7 см.

Использование самовыравнивающихся смесей позволяет распределить выравнивающий слой очень ровно и при этом достаточно тонко. При создании водяного тёплого пола своими руками, видео показывает, что именно такая стяжка пользуется наибольшим успехом у граждан.

Сравнение различных способов укладки труб для теплого пола

При устройстве стяжки необходимо особенно внимательно отнестись к тому участку, где будут выходить трубы подачи и обратки. Их нужно аккуратно подвести к смесительному узлу для теплого пола своими руками. Этот элемент предназначен для регулировки температуры теплоносителя в системе теплого пола.

Подающаяся на отопление дома вода, может быть нагрета до 95°С. Вряд ли кто-нибудь выдержит такую температуру у себя под ногами. В смесителе происходит смешивание горячей воды с холодной. Только после этого под пол подается теплоноситель, но уже нормальной температуры. Чаще всего это не более 35°С.

Схема установки терморегулятора для системы водяного отопления

От того, какой вид стяжки мы использовали, зависит время ее высыхания. Обычная бетонная стяжка требует для высыхания не менее 3 недель. Современные самовыравнивающиеся составы для стяжки можно использовать уже через несколько часов. Это еще один аргумент в пользу их использования при создании водяного тёплого пола своими руками. Видео процесса монтажа иногда снабжено комментариями относительно того, какую стяжку лучше взять для выравнивания пола.

Монтаж теплого водяного пола своими руками (видео 3)

Финишные работы

На системы теплого пола чаще всего делают покрытие из кафельной плитки (кухня и санузлы), ламината и паркета, линолеума. Реже применяют более толстые покрытия, такие, как половая доска.

Схема работы коллектора

Преимущества и недостатки водяного типа теплого пола

Создавая водяной тёплый пол своими руками, видео которого вам понравилось, не забывайте о его недостатках и достоинствах. Отметим плюсы:

• независимость от электроэнергии, если система отопления в доме энергонезависима;
• экономичность;
• безопасность. При условии того, что монтаж выполнен в соответствии с проверенной временем технологии;
• доступность. Потратиться придется только на трубу и коллектор для теплого водяного пола, которые абсолютно необходимы. Все остальные компоненты могут быть заменены общестроительными материалами.

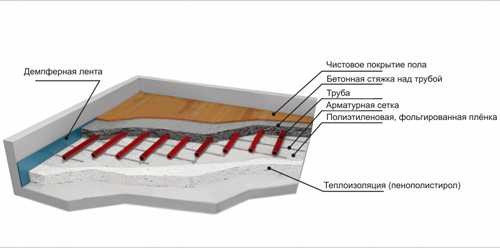

Водяной теплый пол своими руками — вид в разрезе

Недостатком назовем то, что для сооружения такой конструкции требуется специальный инструмент и умение с ним обращаться. Более длительный срок для изготовления системы, в отличии от электрических типов, особенно при использовании классической бетонной стяжки.

Смонтировать систему водяного пола с подогревом по силам каждому. Необходимо только делать это по всем правилам. Тогда эффект от ее использования однозначно будет максимально эффективным. Безопасность системы обеспечивают ее качеством.

Материалы для теплого водяного пола (видео)

ibuildrussia.ru

Как правильно уложить теплый водяной пол видео

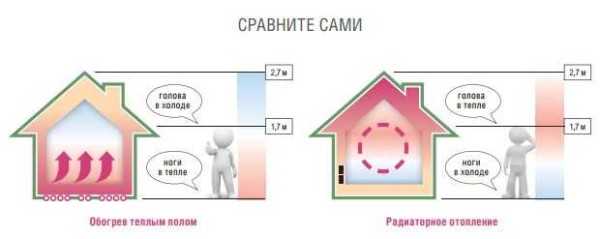

В помещениях, отопление которых сделано по технологии теплого пола, ощущения намного комфортнее, чем при традиционной радиаторной системе. При подогреве пола, температура распределятся оптимальным образом: теплее всего ногам, а на уровне головы уже более прохладно. Способов подогрева два: водяной и электрический. Водяной дороже в монтаже, но дешевле в эксплуатации, так что именно его чаще делают. Немного сократить расходы при установке можно, если сделать водяной теплый пол своими руками. Технология не самая простая, но и не требует энциклопедических знаний.

Распределение тепловых потоков при разных системах отопления

Устройство и принцип работы

Для водяного подогрева теплого пола используется система труб, по которым циркулирует теплоноситель. Чаще всего трубы заливают в стяжку, но есть системы сухого монтажа — деревянные или полистирольные. В любом случае присутствует большое количество труб небольшого сечения, уложенных под напольное покрытие.

Где можно монтировать

Из-за большого количества труб водяной подогрев делают в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол от отопления можно, но велика вероятность того, что или у вас будет слишком холодно, либо у соседей сверху или снизу — в зависимости от типа запитки системы. Иногда холодным становится весь стояк: гидравлическое сопротивление водяного пола в разы выше, чем радиаторной системы отопления и оно может закупорить движение теплоносителя. По этой причине добиться от управляющей компании разрешения на монтаж теплого пола очень сложно (установка без разрешения — административное правонарушение).

Водяной теплый пол подразумевает большое количество труб небольшого диаметра

Хорошая новость состоит в том, что в новостройках стали делать две системы: одна для радиаторного отопления, вторая — для водяного теплого пола. В таких домах и разрешения не требуется: разрабатывалась соответствующая система с учетом более высокого гидравлического сопротивления.

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

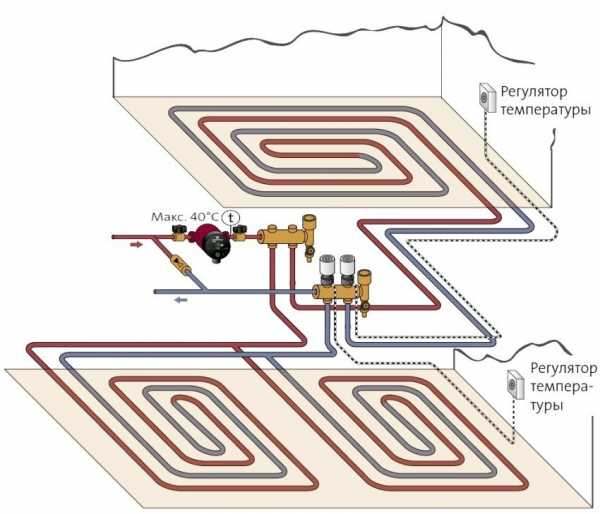

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естеств

sovetyisekrety.ru

Монтаж водяного теплого пола видео

Этот вид отопления – самое подходящее решение для загородного дома. В городских же квартирах врезка в систему центрального отопления не разрешена. Также стоит учитывать, что теплые полы сильно снижают влажность воздуха, поэтому он не рекомендован к использованию в спальных помещениях. Ниже на видео примерах посмотрите полезные советы монтажа водяного теплого пола.



Водяной теплый пол, монтаж

Начинать работы стоит с установки коллекторного шкафа, который необходим для распределения теплоносителя (воды, чаще всего) от нагревательного элемента к периферии. Заводим в шкаф две трубы от котла – подающую и возвратную. Как видно из их названия, первая обеспечивает поступление воды, а вторая – возвращает ее в котел для дальнейшего подогрева. Непосредственно циркуляция обеспечивается насосом. Подающая и возвратная трубы имеют на концах коллектор – трубу с несколькими выходами, с помощью которых теплоснабжение разводится по отдельным участкам. Также стоит установить на коллектор сливной кра

н (на случай ремонта) и воздухоотводчик (удаляет пузырьки воздуха из системы).

Подготовительные этапы

Теперь требуется подготовить пол в помещении:

• Удаляется весь строительный мусор;
• Выровнять  при необходимости  пол;
• Укладываем гидроизолирующую полимерную пленку.

Края располагаем внахлест, затем их спаиваем строительным феном. Для предотвращения потери тепла сверху укладываем теплоизоляционный слой из пеноплекса или полистирола. По периметру стен приклеиваем, как скотч, демпферную ленту, нужную чтобы компенсировать расширение стяжки при нагревании. Укладываем сверху арматурную металлическую сетку. К ней хомутами крепим металлопластиковую трубу. Использование полипропиленовых труб недопустимо из-за большого количества швов и низкой теплопроводности.

Способы укладки водяного теплого пола

Основные способы укладки – спираль и змейка. Расстояние между трубами может колебаться от 10 до 40 см. Расстояние до стен должно быть не меньше 8 см. Максимально допустимая длина трубы при монтаже водяного теплого пола – 100 м, что дает приблизительно 20 – 25 м кв. площади укладки. Подсоединяем концы трубы к коллектору, при этом с обеих сторон устанавливаем запорные вентили. Это позволит по желанию отключать отдельные помещения от отопления. Производим пробный пуск системы. Давление при этом должно превышать рабочее в полтора раза. Подробно рассчитать рабочие характеристики водяного теплого пола, калькулятором онлайн.

Можно приступать к стяжке пола цементным раствором. Она производится при включенной системе циркуляции. Высота стяжки составляет от 3-х до 7 см. Финишное покрытие укладывается после окончательного высыхания стяжки. Оптимальной для использования считается керамическая плитка. У нее очень хорошая теплопроводность. Если используется ламинат – слой подложки должен быть максимально тонким. Ковролин же требует увеличения температуры на 5 — 6 градусов. Схема разводки теплого пола в квартире.

Подборка видео по монтажу водяного теплого пола

Теплый пол показывает как  делают монтаж водяного теплого пола, инструкции, полезные советы, рекомендации по установке.

Видео: Ответы 4 на вопроса по монтажу водяного теплого пола

Видео: Когда следует, а когда нет монтировать водяной тёплый пол

Видео: Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Видео: Ошибки монтажа водяного тёплого пола в частном доме.



Монтаж в принципе не сложен и позволяет сэкономить денежные средства, ведь цены на данный вид работ бывает кусаются. Успехов!

sdelalremont.ru

Теплый водяной пол — правила и особенности мотажа



Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

• целесообразность инженерного решения и сравнение с аналогами;
• правильный выбор составляющих и безупречный монтаж;
• проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

Типовая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

• Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
• Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
• Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
• Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

• Высота, ширина и длина помещения.
• Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
• Аналогичные характеристики и состав пола, потолка.
• Технические параметры оконных и дверных проемов.
• Наружная и внутренняя температура.
• Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

Инструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

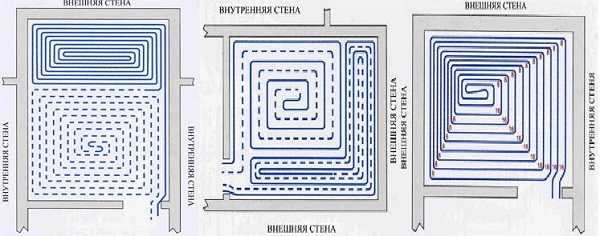

Расстояние между трубами теплого пола изменяют при необходимости

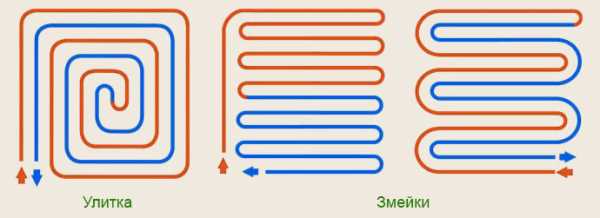

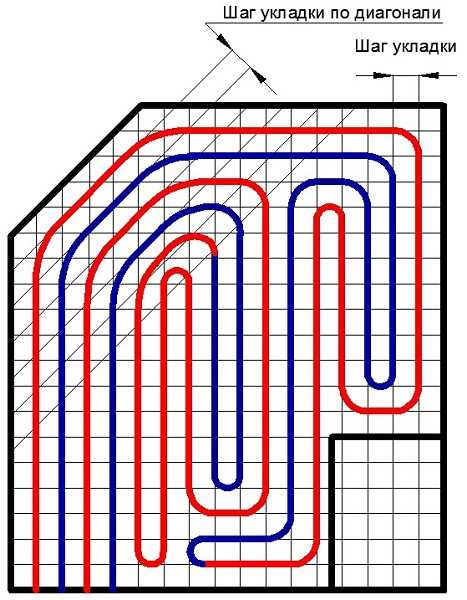

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в мм	Минимальная длина одного контура, в м	Максимальная длина одного контура, в м
16	60	80
18	80	100
20	100	120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

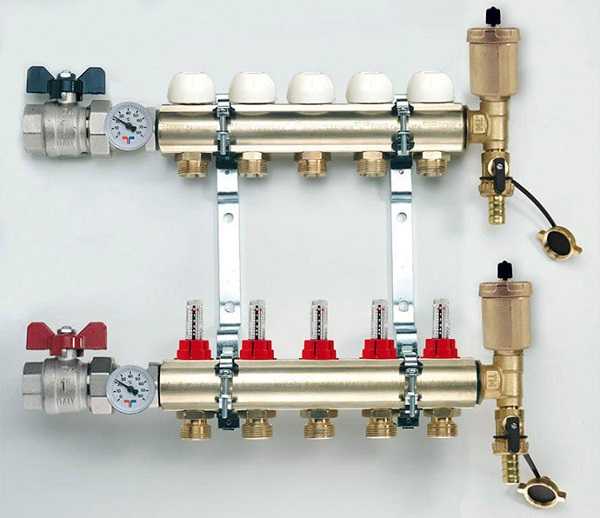

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

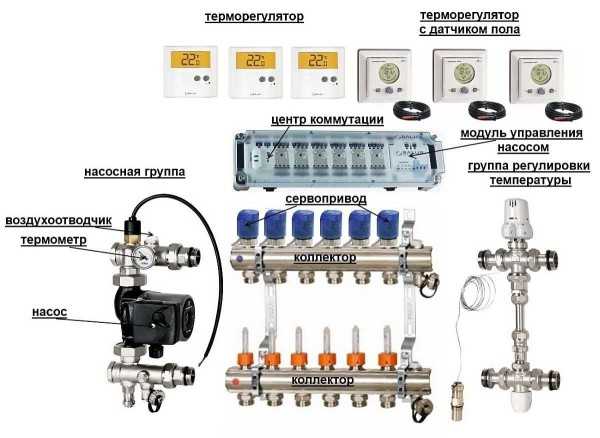

• Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
• Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
• Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
• Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
• Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

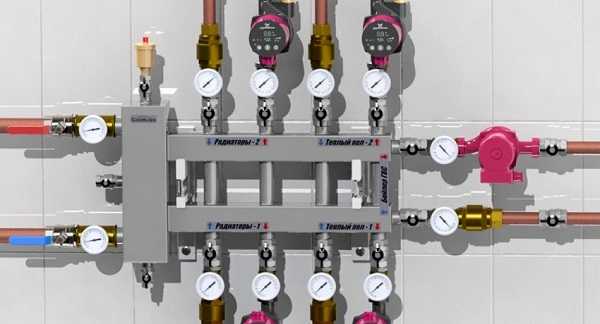

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей. Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

Коллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

• Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
• Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
• Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

• Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
• Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
• На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
• Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
• Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
• Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Устройство теплого пола зависит от особенностей строительной конструкции

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

• Технология укладки теплого пола на основу из полимерных плит с выступами.
• Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.

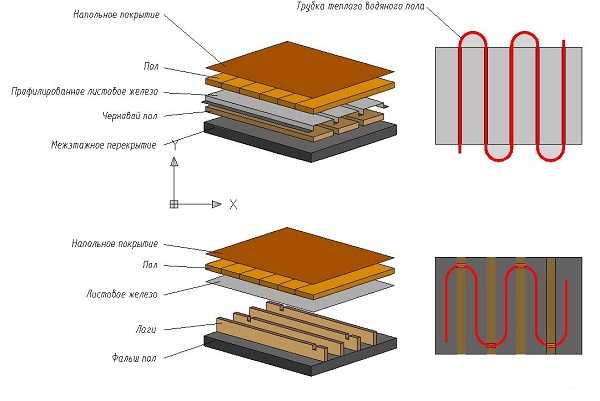

• Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.



teplota.guru

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:

• небольшие материальные расходы на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
• отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

• некоторые сложности при обустройстве всей системы водяных теплых полов;
• необходимость использования водяного насоса;
• есть риск протечки, а найти ее бывает очень нелегко;
• давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

Монтаж трубок отопления можно проводить несколькими способами:

• спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

remstroiblog.ru

Что собой представляет система теплого водяного пола своими руками, монтаж, видео

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

• совковая лопата, а также лопата, необходимая для заливки бетонного основания;
• двухметровое правило с уровнем;
• разнообразные гаечные ключи, необходимые для скрутки соединений системы;
• водяной уровень;
• ведра для клея и цементной смеси;
• шпателя – обычные и зубчатые;
• перфоратор;
• рулетка;
• карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

• Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
• Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
• Крепежные скобы, с помощью которых фиксируются трубы к полу.
• Пакля, разнообразные фитинги для труб, силикон и коллектор.
• Металлопластиковые трубы диаметром 16 мм.
• Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

• Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
• Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
• Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

• Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
• Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.

vanna.guru
