Расчет параметров скатной кровли на примере вальмовой

Чтобы рассчитать кровельные материалы, необходим документ, который по ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных чертежей»  называется план кровли (крыши). Для корректного расчёта параметров достаточно вида крыши сверху с обозначенными направлениями скатов, длин проекций и высотными отметками.

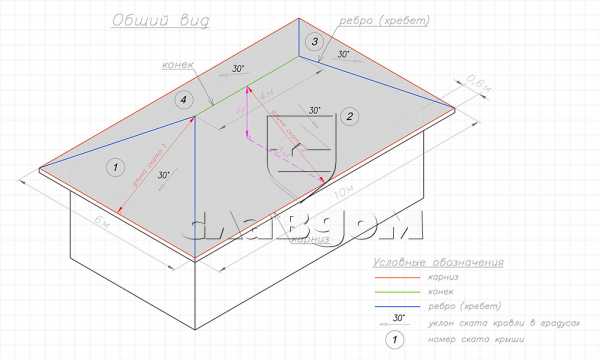

На рисунке представлен общий  вид дома с конструкцией вальмовой крыши. Данный тип крыши состоит из 4-х скатов (плоскостей): два треугольных ската (вальмы) и две трапеции.

Для точного определения размеров кровли необходимо знать уклоны скатов кровли (крыши). Уклон ската – угол наклона ската по отношению к горизонту. Может выражаться в градусах, в процентах, дробях.

Если на плане кровли не указаны уклоны, измерить их можно с помощью транспортира по планам фасадов. С большей степенью точности можно вычислить, зная проекционные и высотные размеры кровли. Так как отношение этих двух величин постоянное для конкретного уклона, градусность будет определена предельно точно.

Интересные факты, известные из курса школьной геометрии:

1. Если проекция ската равна изменению его высоты, уклон кровли будет равным 45 градусов;
2. Длина ската, уклон которого равен 30-ти градусам в два раза больше его высоты. А длина ската с уклоном 60 градусов в два раза больше её проекции.

Для первого примера отношение высоты к проекции 1:1, а длина ската будет больше её проекции в 1,414 раза. Таким образом, 1,414 — коэффициент уклона ската с уклоном 45 градусов. Для уклона 60 градусов этот коэффициент равен 2,000, а для 30 – 1,155.

Следовательно, параметры ската в рамках конкретной кровли взаимосвязаны, и могут быть вычислены при известности двух из них.

Следующая задача, которую предстоит решать специалисту в ходе расчёта кровельных материалов, заключается в определении площади кровли, а так же суммарных длин всех её одноименных элементов: коньков, хребтов, карнизов. Для других конфигурация кровли могут быть ещё: ендовы, примыкания, фронтоны (щипцы, торцы) и так далее.

При определении площади следует разбить её на составляющие прямоугольники, треугольники, трапеции, при необходимости, круги и другие фигуры.

Относительно рассматриваемой крыши, план кровли разделён естественным образом на два треугольника и две трапеции.

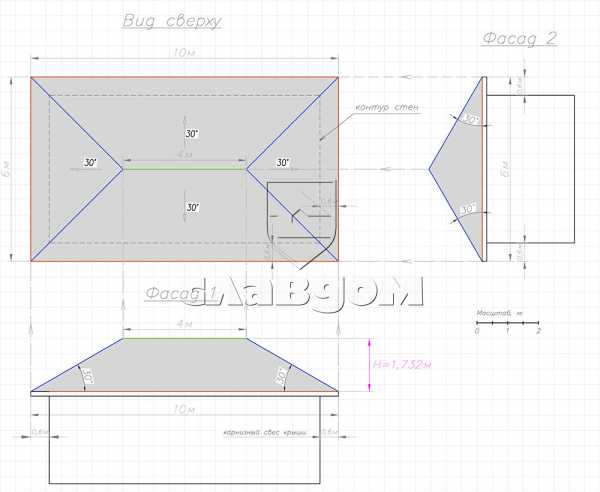

На следующем рисунке планы кровли и двух основных фасада:

Приступим к расчету геометрических параметров крыши:

L _{карниза} = (10 + 6 )*2 = 32 м
L _конька

= 4 м

Определим длины скатов. Они равны между собой исходя из плана кровли.

Смотрим на план кровли и видим, что длина ската по плану кровли составляет 3м. Однако это все  же не искомая длина ската, а всего лишь проекция этой длины на горизонтальную плоскость.

Чтобы преобразовать проекцию длины в действительный размер достаточно умножить проекцию на коэффициент 1,155 (для 30 градусов):

L _ската = 3м * 1,155 = 3,465 м.

Также, длину ската можно найти по теореме Пифагора, если известна высота крыши (H = 1,732 м):

(L _ската) ² = H ² + (проекция длины ската) ² = (1,732) ² + (3) ² = 2,999824 + 9 =11,999824
L _ската =3,465 м.

Найденная длина ската(скатов) является определяющей высотой фигур (трапеции и треугольника) при расчете площадей:

S _кровли = S_{ската 1} + S_{ската 2} + S_{ската 3} + S_{ската 4}
S _{ската 1} = S_{ската 3}  и S _{ската 2} = S_{ската 4}

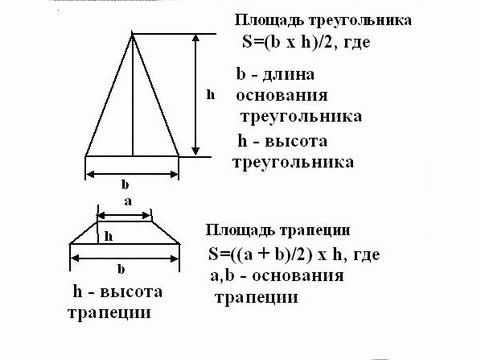

По формуле площади треугольника:
S _{ската 1}= (6*3,465)/2 = 10,395 м²

По формуле площади трапеции:
S _{ската 2} = ((10+4)/2)*3,465 = 24,255 м²

Итого общая площадь кровли:
S _кровли = 10,395 + 10,395 + 24,255 + 24,255 = 67,3 м²

Есть самый быстрый способ определения нашей искомой площади, заключается он в умножении площади проекции крыши (габариты крыши по плану кровли, 6м х 10м) на коэффициент 1,155 (по аналогии с определением длины ската):

S _кровли = 6*10*1,155 = 69,3 м²

Оставшийся параметр – длину ребра(хребта) можно также определить по теореме Пифагора:

( L _{ребра(хребта)} ) ² = 3 2 + (длины ската) ² = ( 3 ) ² + (3,465) ² = 9 + 12,006225 = 21,006225
L _{ребра(хребта)} =  4,583 м

Существует также коэффициент пересчета для определения искомых длин ребер, для этого достаточно умножить длину ребра(хребта) по плану кровли на коэффициент пересчета (30град./30град.), равным значению 1,08.

Итак:

(L _{проекции хребра(хребта)}) ² = 3 2 +3 2 = 18
L_{проекции хребра(хребта)} = 4,24264068711
L _{ребра(хребта)} = 4,24264068711 *1,08 = 4,583 м

Сумма длин всех ребер(хребтов): L _{ребер(хребтов)} = 4,583*4 = 18,332 м

После того как все геометрические параметры крыши определены, мы сможем подобрать и рассчитать любой кровельный материал по нашему выбору.

Вариант расчета кровли BRAAS, модель «Франкфуртская»:

(Минимальный рекомендуемый угол крыши для данной модели составляет 16 градусов, удовлетворяет нашим требованиям).

Внешние габариты одной черепицы «Франкфуртская» составляют 330х420мм.

Поскольку черепица укладывается с нахлестом и с учетом стыковки черепицы между собой через замковое соединение полезная площадь покрытия одной черепицы будет несколько меньше и составит 300х330мм.

Полезная площадь покрытия для всех видов черепиц всегда разная и обусловена широким разнообразием профилей и их размеров.

При размерах 300х330мм расход на 1м² составляет:

1м²/(0,3м * 0,33м) = 10,1шт./м²

Общее количество рядовой черепицы на покрытие всей крыши:

10,1*69,3 м² = 700 шт.

Принимая во внимание возможный бой черепицы при доставке/разгрузке/монтаже, а также некоторые отклонения в фактических размерах от данных в проекте, обязательно учитывается технологический запас материала. Величина запаса зависит от геометрической сложности кровли и должна приниматься индивидуально для каждого крыши. Для вальмовой крыши будет достаточно 5%. Запас очень важен при расчете кровельного покрытия, т.к. предостерегает нас от нехватки материала при монтаже кровли.

В итоге, с учетом запаса нам необходимо:

700 шт. + 5% = 735шт.

Количество начальной хребтовой черепицы:

4 шт.

Количество рядовой коньковой черепицы (расход 2,5шт./мп):

2,5*18,332 = 46 шт.
46 шт. — 4 шт. (начальные хребтовые) = 42 шт.

Вальмовая черепица: 2 шт. (устанавливается на место пересечения конька и двух ребер)

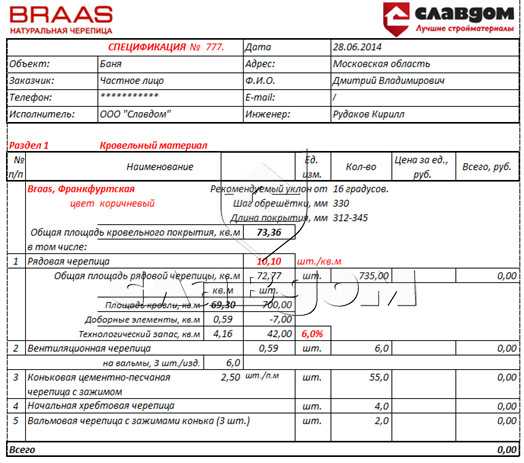

А теперь, предлагаем посмотреть как выглядит подробный расчет кровельного покрытия в нашей компании с учетом крепежа и всех необходимых аксессуаров:

А также раздел 2 с крепежом и необходимыми аксессуарами:

В данной статье мы разобрали с вами расчет скатной типовой крыши имея при себе лист бумаги, карандаш и немножко знаний из школьной программы геометрии. Сложные кровли с большим количеством скатов разных геометрических форм, сложных многоугольников, а также криволинейных поверхностей (конусов, сфер и т.д.) рассчитываются программно на ПК в специальных инженерных пакетах. Это в значительной мере облегчает процесс расчета, экономит время и предостерегает нас от возможных арифметических ошибок при расчете.

Поделиться в соц. сетях

Похожие статьи

Немецкая черепица — качество и стиль

Качество глиняной немецкой черепицы всегда стояло на переднем плане на протяжении многих поколений, что позволяет достигать качества продукции, превосходящее показатели стандартных норм Евросоюза.

Скатная кровля и ее устройство

Кровля бывает самая разная по форме, материалу, размеру, углу наклона. Бывает скатная кровля и плоская, фальцевая, гонтовая и керамическая. Крыша – это архитектурный элемент, который объединяет все дома.

Керамическая или цементно-песчаная черепица?

Если Вы еще не решили какой материал выбрать для кровли своего дома, эта статья поможет вам определиться. В ней мы рассмотрим два самых популярных вида черепицы керамическую и цементно-песчаную.

«Каменная крыша» или кровля из натурального сланца

Натуральный сланец относится к долговечным кровельным покрытиям. В городах Европы сланцевые кровли служат сотни лет. Конкурентов по сроку эксплуатации, за исключением керамической черепицы, у сланцевой кровли нет. Подробнее об этом удивительном материале в нашей статье.

Преимущества мягкой кровли

В последнее время получили распространение быстровозводимые каркасные дома. Кровельное покрытие для таких домов должно быть лёгким. Поэтому очень популярным кровельным материалом для таких домов стала так называемая «мягкая кровля»

История компании БРААС

Компания BRAAS является крупнейшим в производителем и поставщиком натуральной черепицы и аксессуаров для кровли

«Королева кровли» или история керамической черепицы

История черепицы (керамической), изготовленной из глины, насчитывает несколько тысячелетий

Черепица «специальная» — керамические доборные элементы

Черепичная кровля, помимо основного укрывного материала состоит из ряда, так называемых, доборных элементов, служащих для решения определённых задач. И чем сложнее конфигурация крыши – тем больше специальных деталей потребуется для её устройства.

Сколько стоит кровля?*

Основной фактор, влияющий на стоимость кровли, которая складывается из суммарной материальной составляющей и стоимости монтажа – степень её конструкционной сложности. В данной статье мы подробно рассмотрим из чего складывается стоимость кровли из разных кровельных материалов.

Медная кровля: особенности монтажа

Медь, как кровельный материал давно известна и активно используется человечеством. Она применялась еще до открытия стали и, тем более, дорогих композитных материалов.

Расчет керамической черепицы

Расчет кровли из черепицы должны проводить специалисты, обладающие специальными знаниями и знающие требования и рекомендации производителей черепицы.

Виды керамической черепицы

Использование натуральных материалов при строительстве дома является сегодня основным трендом. Керамическая черепица полностью ему соответствует, так как она создана из пластичной глины без искусственных добавок.

Монтаж натуральной черепицы

На протяжении четырех тысяч лет человек пользуется таким кровельным материалом, как натуральная черепица. За это время технология ее монтажа выверена до мельчайших деталей.

Тенденции развития рынка керамической черепицы в России

С открытием рынков два десятилетия назад потребители в нашей стране получили доступ к европейской керамической черепице. Этот материал сразу стал довольно популярным, получил статус элитного.

Цементно-песчаная черепица на российском рынке

Цементно-песчаная черепица на отечественном рынке строительных материалов появилась не так давно, но быстро завоевала популярность. Сегодня объемы ее производства в России приближаются к 1,5 миллионам квадратных метров в год.

Российский рынок кровельного сланца

Крыша из сланца – это эксклюзив, высокий статус и надежность. С помощью этого природного материала можно подчеркнуть не только собственный достаток, но и наличие вкуса. Сланцевая кровля всегда выглядит гармонично, элегантно и безупречно.

Рынок кровельной меди в России

Кровельная медь – невероятно пластичный металл с привлекательными декоративными свойствами. В процессе эксплуатации он покрывается благородной патиной, меняющей с возрастом свой оттенок. Срок службы кровли из меди более ста лет.

Композитная черепица: обзор рынка

Как и металлочерепица, она имеет в своей основе профилированный стальной лист, но главным отличием является наличие каменной посыпки. Благодаря грануляту кровельный материал не шумит, его декоративный слой имеет более высокую механическую прочность.

Преимущества керамической кровли

Кровля из керамической черепицы известна со времен Древнего Рима, причем романская черепица до сих пор украшает коллекции ведущих производителей этого материала. Одно из главных преимуществ этого материала – долговечность.

Керамическая черепица Alegra 9 – отличное решение для кровли

Главное преимущество этой модели – доступная цена и высокое качество. В коллекции представлена черепица с ангобированным покрытием, такие яркие краски, как махагон, антрацит, красный и коричневый.

Укладка цементно-песчаной черепицы

Основными преимуществами цементно-песчаной черепицы являются великолепное соотношение между ценой и качеством, экологичность и презентабельный внешний вид, не уступающий более дорогой керамической черепице

Производство цементно-песчаной черепицы

Ведущим производителем этого материала в нашей стране является компания BRAAS, на специализированных линиях которой выпускается два вида черепицы – Янтарь и Франкфуртская

Преимущества крыши из натуральной черепицы

Натуральная керамическая черепица рассчитана на продолжительный срок эксплуатации, а кровля из этого материала отличается великолепными декоративными качествами

Стоимость готовой крыши из цементно-песчаной черепицы

Кровля из цементно-песчаной черепицы, как и из любого другого материала, является сложным конструктивным элементом здания. Ее стоимость складывается из затрат на кровельный материал и комплектующие, дополнительные материалы для стропильной системы, монтажные работы.

Натуральный природный сланец: идеально для кровли и фасада

Кровля из сланца выглядит безупречно: мягкий, глубокий блеск подчеркивает благородство натурального материала. Именно сланец использовался в средние века при строительстве замков, мощных фортификационных сооружений, храмов и соборов.

Листовая и рулонная медная кровля

Производителями металла предлагается рулонная кровельная медь самых разных оттенков. Это и классический яркий цвет, знакомый всем с уроков физики, и более темный, характерный для металла, эксплуатируемого уже 15-20 лет, и даже патинированная медь. Все это стало возможным благодаря применению технологии искусственного старения.

Монтаж мягкой кровли Шинглас

Гибкая черепица обладает превосходными эстетическими характеристиками, долговечна и доступна по цене. Одним из лучших представителей этого материала на сегодняшний день является мягкая кровля Shinglas, изготавливаемая российской компанией ТехноНИКОЛЬ. Рассмотрим основные этапы ее монтажа.

www.slav-dom.ru

Как рассчитать высоту крыши правильно – самый простой и верный способ

Как рассчитать высоту крыши правильно – самый простой и верный способ

Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Необходимость проведения расчетов высоты крыши

Домовладение будет выглядеть гармонично при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома.

В соответствии с принятой терминологией высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.

От величины данного параметра зависят такие характеристики:

1. Угол наклона скатов. Чем больше высота конька, тем круче получается уклон кровли домовладения. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 – 50 градусов.
2. Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы.
3. Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.

Имеется 2 методики, как узнать высоту крыши:

• рассчитать искомую величину в зависимости от размера желаемого уклона,
• сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.

Выбор высоты конструкции

При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.

Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.

При проектировании конструкции крыши нужно учесть следующее:

1. Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
2. Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
3. Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.

Разобраться с тем, как высчитать высоту крыши и ее уклон, необходимо до того, как составлять проект, поскольку эти параметры влияют на особенности конструкции каркаса и выбор материала для перекрытия кровли.

Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.

Далее, чтобы рассчитать высоту крыши, поступают следующим образом:

1. Ширину конструкции делят на 2.
2. Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
3. Далее по таблице Брадиса определяют тангенс этого угла.
4. Половину значения ширины умножают на тангенс угла и получают высоту конька.

Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Как рассчитать высоту крыши по отношению к ширине дома, как определить правильно, как высчитать, посчитать, как узнать

Источник: kryshadoma.com

Точный расчет высоты двухскатной крыши

Классическая крыша русской избушки – двухскатная. Стропильная система для неё достаточно проста, и это обеспечило большую популярность такому виду крыши. Вальмовая крыша (четырёхскатная), например, геометрически сложнее. Её труднее рассчитать и построить, поэтому возьмёмся за расчёт симметричной крыши с двумя скатами.

Расчёт её заключается в определении длины стропил, которые образуют пары. Каждая из этих пар присоединяется к соседним стропильным фермам при помощи обрешётки. Торцы крыши – это треугольные фронтоны. Длина стропил, как и высота крыши, будет определяться её углом. Как его выбрать правильно? Это подскажет преобладающая в местности погода.

Выбор высоты конька

Кто бывал в странах Балтии или в Скандинавии, смог заметить, что крыши деревенских домов там островерхие. Это связано с большим количеством осадков, которое, в свою очередь, объясняется преобладанием морского и умеренного климата. С такой крыши моментально стекает вода, а снег – и вовсе не задерживается. Однако соседство с холмами, поросшими лесом, надёжно защищает эти населённые пункты от сильного ветра, поэтому большая парусность таких крыш не имеет большого значения.

В арабских домах крыши были плоскими, потому что количество осадков в пустынной местности – минимальное. Зато сильные сухие ветры в таких краях случаются.

Там же, где свирепствуют ветры в средней полосе, можно встретить дома с совершенно другими крышами – почти плоскими или дугообразными, потому что большую роль играет как раз отсутствие парусности или хорошая обтекаемость.

И если раньше такие дома строили интуитивно, основываясь на опыте поколений, сегодня для разных регионов России созданы своды правил, в которых описаны ветровые и снеговые нагрузки на кровлю. В частности, это СП20.13330.2011, разработанный на основе СНиП 2.01.07-85* «Нагрузки и воздействия». В центральном регионе страны, к примеру, рекомендовано выбирать высоту конька так, чтобы угол наклона скатов был равен приблизительно 30–45°. Именно этот угол даст возможность рассчитать и высоту конька крыши, и длину стропил.

Расчёт высоты крыши

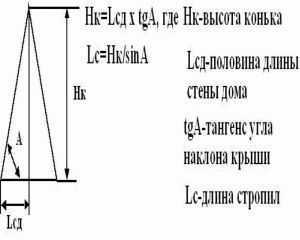

Обратимся к школьной геометрии. Нашу крышу надо представить в виде треугольника, собственно которым и является каждый из её фронтонов. Такой треугольник будет тупоугольным. Разделим его по оси симметрии на два прямоугольных треугольника. Мы получили два катета, один из которых (a) нам известен – это половина ширины дома. Второй катет (b), который пока не известен – это высота нашей крыши.
b = a * tg α, где:
α – угол крыши, взятый из свода правил.

Тангенс этого угла можно вычислить на инженерном калькуляторе или воспользоваться математическими таблицами. Полученный катет b – это и есть высота крыши.

Зная оба катета, мы можем вычислить величину гипотенузы. Это приблизительная длина стропил. Однако, поскольку крыша часто выходит за пределы стен дома, нависая над ними, длину стропил можно увеличить. Здесь вся зависит от архитектуры конкретной постройки.

Зная длину стропил и длину самой крыши, которая и в этом измерении тоже может выступать за края дома, нависая козырьком над фронтонами, мы уже можем рассчитывать её площадь, а следовательно – и количество кровельного материала.

Пример расчёта

Допустим, дом имеет ширину 6 м. Делим её пополам и получаем 3 м. Это наш катет a. Угол ската, рекомендованный для постройки дома в данной местности, составляет 45°.
b = 3 * tg 45° = 3 * 1

Но и без применения этой формулы можно догадаться, что при угле наклона 45° наш прямоугольный треугольник получится равносторонним. То есть даже без таблиц и калькулятора станет ясным, что высота крыши будет равна 3 м, то есть – половине ширины дома.

Точный расчет высоты двухскатной крыши
Для классической двухскатной крыши русской избушки расчёт заключается в определении длины стропил, которые образуют пары. Каждая из этих пар присоединяется при помощи обрешётки.

Источник: postroy-dom.com

Как рассчитать высоту крыши: расчет высоты конька дома

Кровля является первым защитным барьером дома, который препятствует проникновению в жилое помещение холодного воздуха, талой или дождевой влаги. Если грамотно рассчитать, а затем правильно определить высоту конька кровли, она будет самостоятельно отводить атмосферную влагу, снеговую массу с поверхности ската, не допуская увеличения нагрузки на стропильную систему. В этой статье мы расскажем, как просто рассчитать высоту крыши дома, а также как этот параметр влияет на качества кровельной конструкции.

Определение и функции

Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:

1. Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
2. Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
3. Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.

Важно! Существует 2 метода расчета высоты крыши: можно рассчитать этот параметр, исходя из величины желаемого уклона, или, наоборот, определиться с высотой кровли, а затем рассчитать, какой для этого нужно сделать угол наклона скатов.

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

• Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.
• Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.
• Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Обратите внимание! Высота и уклон крыши рассчитываются до составления проекта, так как эти показатели оказывают сильное влияние на конструкцию стропильного каркаса и выбор кровельного покрытия.

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Опытные мастера рекомендуют выбирать высоту конька таким образом, чтобы уклон кровли находился в пределах 25-45 градусов. При этих значениях конструкция обладает оптимальным соотношением цены и эффективностью водоотведения.

Как рассчитать высоту крыши: расчет высоты конька дома
Как рассчитать высоту крыши? От чего зависит этот показатель? Методы расчета высоты конька кровли без помощи специальной программы.

Источник: krovlyakrishi.ru

Как рассчитать высоту крыши — 3 фактора влияния и ходовая формула

Основой любого строительства всегда был, есть и будет грамотный расчет. Без него в лучшем случае хозяин заплатит лишние деньги, а в худшем строение просто рухнет. Рассчитать высоту конька для какой-либо стропильной системы относительно просто, но одной формулы мало, здесь нужно учитывать целый ряд факторов и далее мы разберем 3 основных фактора, плюс вы получите ту самую формулу расчета.

Конфигурации разных видов крыш.

Три фактора влияющие на высоту кровли

Прежде всего, разберемся с терминологией. Коньком кровли принято называть верхнюю линию соединения скатов этой самой кровли. Причем, конек — это именно горизонтальная линия. Если же, к примеру, у четырехскатной шатровой крыши горизонтальной линии нет, то рассчитывается высота верхней точки соединения скатов.

Большинство видов крыш можно разложить на прямоугольные треугольники.

Расчет двухскатной крыши здания считается самым простым, там мы имеем треугольник. Если от конька провести вертикаль к основе, то получаем 2 прямоугольных треугольника, которые и выступают главными действующими лицами в расчетах.

Но практически все сложные виды конструкций при близком рассмотрении можно разложить на такие же прямоугольные треугольники.

Двускатная конструкция наиболее проста в плане расчета.

Исключение составляют разве что сводчатые конструкции, но возведение такого сооружения своими руками и без подготовки маловероятно, поэтому сводчатую крышу мы оставим в покое и займемся факторами, влияющими на высоту треугольных крыш.

Фактор №1: с природой не поспоришь

В данном случае речь идет только об атмосферных явлениях то бишь — ветер, дождь и снег. Потому как устойчивость дома во время землетрясений к высоте конька не имеет отношения.

Тягаться со стихией, по меньшей мере, глупо, поэтому под нее нужно подстраиваться:

• Ветровая нагрузка — в районах характеризующихся частыми ураганными ветрами рекомендуют делать уклон крыши не более 10º, максимум 15º, но к счастью у нас таких мест немного. В степных и умеренно-ветреных районах максимум составляет порядка 40 градусов,
• Средний объем осадков — дождь только на первый взгляд может показаться безобидным. С пологой крыши вода стекает медленней, соответственно вырастает вероятность протечек, а это дополнительная нагрузка в первую очередь на кровельный материал и отчасти на стропильную систему. Оптимальным считается уклон в 45º,
• Снеговая нагрузка — в России уровень снегового покрова довольно высокий и чем круче будут скаты, тем меньше проблем со снегом. Известно, что для того чтобы снег сходил сам, уклон крыши должен быть порядка 50-60º. Если уклон составляет от 30º до 50º, то самоочищение кровли зависит от кровельного материала, а это уже другой фактор.

Атмосферные явления считаются одними из наиболее важных факторов при расчетах.

Все вышеуказанные данные можно найти в региональной метеослужбе или воспользоваться двумя профильными документами. Первый документ — СниП 23-01-99, а вторым выступает сборник синоптических карт по районам СП 20.13330.2011.

Фактор №2: кровельный материал

Угол наклона скатов напрямую влияет на выбор материала, которым вы планируете крыть крышу. Зачастую на большинстве материалов пишется рекомендованный диапазон угла наклона, но эту информацию еще нужно найти, поэтому проще запомнить несколько общих рекомендаций.

Высота конька и вид кровли связаны.

• Если материал штучный, к примеру, керамическая или битумная черепица, то угол наклона должен быть как можно больше, ведь на такой плоскости слишком много зацепок, соответственно осадкам будет за что держаться,
• На пологих скатах в приоритете стоят гладкие и крупные листы. Если раньше это был шифер, то сейчас по характеристикам скольжения его значительно обогнали, металлочерепица и профнастил. Есть еще фальцевая кровля, но она обходится дороже, поэтому используется реже,
• Тяжелые материалы, такие как керамическая черепица, любят крутые склоны, потому как на пологих склонах под них нужно монтировать гораздо более мощную стропильную систему.

Угол наклона влияет на вид кровельного материала.

Угол наклона ската еще влияет на количество кровельного материала и соответственно затраты на него. Чем круче кровля, тем дороже она обойдется. Так кровля с наклоном в 10º выйдет в 2 раза дешевле кровли с наклоном в 60º.

Фактор №3: чердак

Конструкции крыш бывают чердачные и без чердачные. В первом случае чердачное помещение отделено от нижнего этажа, а во втором, они составляют единое целое. Без чердачная крыша удобней для ветреных районов, в то время как с чердаком есть возможность обустройства дополнительной жилой площади.

Существуют чердачные и без чердачные крыши.

Чердачные конструкции бывают с жилым и не жилым чердаком. Так вот, если чердак не жилой, то пожарный минимум по высоте внутреннего помещения под коньком составляет 1,6 м.

Расчет полезного пространства по двускатной мансарде.

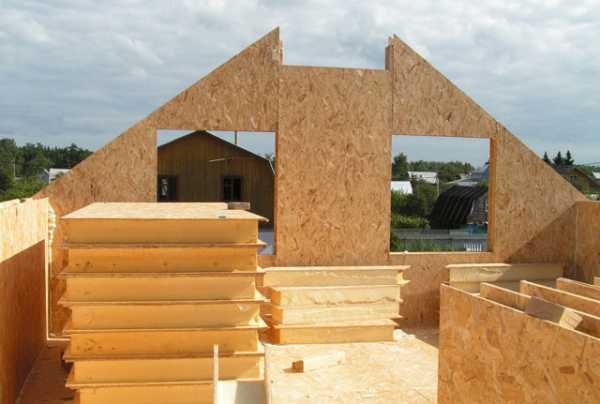

В ветреных районах высота жилых чердаков может быть увеличена за счет боковых «аттиковых» стен, что считается отличным выходом.

Полезную площадь чердака можно увеличить за счет аттиковых стен.

В эстетическом плане, если дом одноэтажный, то оптимальное соотношение высоты конька к высоте первого этажа составляет 1:1. Если сделать больше, то дом будет похож на гриб, а если меньше, то он визуально врастет в землю.

Формула расчета высоты крыши

Первый и едва ли не самый простой способ — это воспользоваться программой-калькулятором. Под статьей (в «подвале» сайта) вы найдете раздел «строительные калькуляторы», там есть такие программы.

Ширину дома вы знаете, желаемые параметры вам также известны, остальное подскажет программа и служба техподдержки сайта.

Как было упомянуто, большинство крыш можно разложить на простые прямоугольные треугольники, где один катет — это вертикаль от конька до основы, а вторым катетом выступает горизонталь по основанию, гипотенузой у нас является скат крыши.

Чтобы узнать высоту катета по вертикали нам нужно умножить катет по горизонтали на тангенс угла наклона кровли (тангенс берем из таблицы Брадиса).

Суть математического метода.

Кстати, угол наклона ската можно обозначать градусами, процентами или в виде десятичной дроби. В числителе такой дроби размер высоты конька, а в знаменателе горизонтальный катет нашего треугольника. Так вот строители обычно пользуются именно дробным определением угла наклона, так намного удобней.

Дробное определение угла наклона крыши считается более практичным.

Как рассчитать высоту крыши
Как рассчитать высоту крыши? Читайте о факторах влияния и способах в статье

Источник: obustroeno.com

Правила расчета высоты крыши для дома

Высота крыши влияет на внешний вид дома, сложность сборки стропильного каркаса и технические характеристики. Поэтому важно уделить особое внимание определению размера и только после этого закупать материал. Для того чтобы сделать расчеты необязательно обращаться в специализированные организации. В статье обсудим как правильно рассчитать высоту крыши, а также что на нее влияет.

Что влияет на высоту конька?

Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом. Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия.

В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.

Согласно геометрии, один из скатов будет гипотенузой, а расстояние от конька до основания катетом.

Перед тем как рассчитать высоту крыши дома обращают внимание на следующие факторы:

• тип кровельного покрытия,
• чердачное помещение,
• атмосферные явления.

Теперь пройдемся по каждому пункту более подробно.

Кровельное покрытие

Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:

1. Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
2. Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
3. Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.

При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7—10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.

Размеры скатов относительно ширины дома будет меняться вместе с высотой конька.

Чердачное помещение

Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30—40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра. Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений.

Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.

Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.

Бесчердачные сооружения популярны в строительстве гаражей, складов и других небольших бытовых построек. Обычно в них не предусматривается чердачное перекрытие, тем самым происходит экономия материала и времени.

Атмосферные явления

Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:

1. Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
2. Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
3. Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.

Определить особенности региона проживания можно обратившись в местную метеослужбу или к справочной литературе. В нормативной документации СНиП 23-01-99 или СП 20.13330.2011 есть погодные карты и рекомендации по строительству.

Способы расчета высоты конька

Расчет высоты крыши во многом зависит от ваших предпочтений. Есть два основных способа:

Разберемся с математическим способом подсчета. Как уже говорилось в первом подзаголовке, по умолчанию взяли двухскатную равнобедренную крышу. У нас есть возможность рассчитать необходимую высоту если знаем угол уклона и расстояние между скатами. Теперь понадобится таблица Брадиса и калькулятор. В справочной литературе находим величину тангенса нашего угла, а после умножаем ее на половину длины между скатами. В итоге получается высота конька.

Рассмотрим расчет на реальном примере. Предположим что наше строение имеет габариты 7х10 метра. При этом находимся в зоне со средними ветрами, а в роли кровельного покрытия используем металлочерепицу. Обустраивать чердак не планируем, а уклон возьмем равным 20°, чтобы дождевая вода без проблем стекала.

Получается, что длина катета составляет 7/10 = 3,5 метра. Согласно данным таблицы тангенс 20° равен 0,839. Теперь перемножаем получившиеся числа: 3,5*0,839 = 2,94. Значит, высота конька двухскатной крыши, от нижней части мауэрлата, составляет 2,94 метра.

Графический способ подойдет тем, кто имеет под рукой лист бумаги, карандаш и линейку с транспортиром. Все что понадобится это начертить крышу в разрезе, соблюдая масштаб. Для этого начертите горизонтальную линию, отметьте на ней границы основания крыши. Определите середину и прочертите перпендикуляр. С одной из сторон при помощи транспортира начертите линию под нужным углом. Точка пересечения покажет высоту, нужно лишь замерить ее линейкой.

Получившийся результат будет приближенным, к нему нужно еще добавить 2/3 толщины стропильной ноги. Небольшие отклонения допустимы и критически не влияют на эксплуатацию крыши. Эти погрешности складываются из необходимости делать вентиляцию под металлочерепицу и обрешетки.

Для того чтобы отметить нужную высоту в реальности достаточно определить середину здания. Затем прибить вертикальный брусок или жердь на нужной высоте. После того как был сделан расчет, постарайтесь как можно точнее перенести его с бумаги на реальное здание. Тогда крыша прослужит многие годы и не даст течи в самые дождливые дни.

Правила расчета высоты крыши для дома
Что влияет на высоту крыши и как правильно ее расчитать? Кровельное покрытие и чердачное помещение, способы расчета высоты.

Источник: build-experts.ru

krovlyaikrysha.ru

Расчет высоты конька четырехскатной крыши

Расчет крыши и конька дома по высоте

Крыша любого дома считается одним из наиболее важных компонентов. Защищая здание, она создает комфорт внутри него, отлично дополняя собой архитектурную композицию. Перед каждым строителем стоит ответственная задача, как рассчитать высоту крыши правильно, с учетом всех моментов, влияющих на ее долговечность и внешний вид. Основными факторами, определяющими высоту конструкции кровли, являются:

• угол наклона скатов;
• количество скатов;
• форма кровли;
• применяемые материалы;
• сила ветра;
• среднегодовое количество осадков;
• высота здания;
• пожелания владельца дома.

Правильный расчет высоты кровли позволяет посчитать необходимое количество основных строительных материалов. Помимо этого следует сразу же учитывать необходимость утепления, установку снегозадержателей и других составляющих кровли. Одним из элементов, который потребует дополнительного расчета, является конек, от высоты которого зависит конфигурация стропильной системы.

Типы крыш и особенности их расчета

Крыши домов классифицируют следующим образом:

Порядок расчета для каждого типа может основательно отличаться, что следует учитывать для получения правильных результатов. Самым простым является расчет односкатной конструкции, но освоение методики подсчета параметров двухскатной крыши также не вызовет особых сложностей. Угол уклона двускатной кровли в условиях европейской части континента принимают в диапазоне 30-50°. При более остром угле на крыше будет скапливаться снег, а при более широком – значительно усилится ветровая нагрузка. Вычисление высоты конструкции проходит по формуле: ширина дома, деленная пополам, умножается на тангенс угла наклона скатов.

Все очень просто можно посчитать в течение минимального времени и при наличии калькулятора. Рассчитывать конек в этом случае нет необходимости, он уже включен в результат расчета по вышеописанной формуле.

Наиболее высокой механической прочностью обладает четырехскатная крыша. Данный тип кровли подразделяют на шатровый и вальмовый. В случае с домом, идеально симметричной, квадратной формы, говорят про установку шатровой крыши. Она отличается эстетичным внешним видом, и отлично выдерживает ветровые нагрузки. Для вальмовых крыш характерна сложность постройки и возможность получения комфортной и удобной мансарды. Одним из недостатков вальмовой кровли является сложность конструкции и использование дорогостоящих строительных материалов. Расчет вальмовой и шатровой конструкции ведут по тем же формулам, что и двухскатной, но, дополнительно следует рассчитать длину стропил и конька. В основном это связано с более сложной конструкцией и ответственным подбором материалов.

Мансардной крышей именуют двухскатную кровлю с изломом на двух скатах, который придает всей конструкции «ломаный» вид. При помощи этого довольно простого приема значительно увеличивается полезная площадь мансарды (чердака). Расчет в данном случае также схож с расчетом двухскатной кровли, но с учетом подбора необходимой величины углов ската и конька. В данном случае наиболее оптимальным вариантом является применение правила «золотого сечения»: контур крыши необходимо вписать в окружность. Благодаря этому простому правилу, удается избежать главного недостатка мансардных конструкций – недостаточно эстетичного вида.

Правильный расчет кровли и конька по высоте гарантирует оптимальные затраты строительных и кровельных материалов, длительную и надежную эксплуатацию, эстетичный внешний вид дома. Для новичков в строительстве данные расчеты составляют большую проблему, поэтому лучше доверить это дело профессиональному проектировщику со стажем работы.

Как рассчитать высоту крыши и конька: расчет высоты крыши дома

Как рассчитать правильно высоту конька крыши дома. Научитесь рассчитывать высоту крыши дома, зная основные размеры крыши

Источник: vseokrovle.com

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

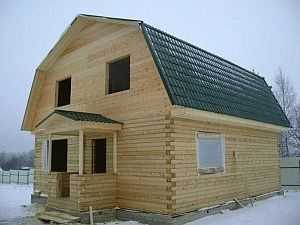

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Расчет высоты крыши дома, вычисляем высоту конька крыши

Даны рекомендации по подготовке к проектированию кровли, приведены примеры расчета высоты конька для наиболее распространенных кровельных конструкций.

Источник: stroicod.ru

Расчет четырехскатной крыши: детальная работа с цифрами

Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

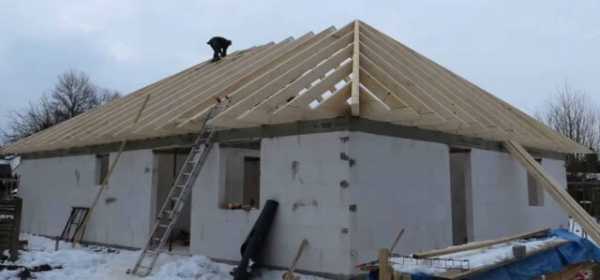

Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.

Как рассчитать четырехскатную крышу: размеры основания, уклона ↑

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.

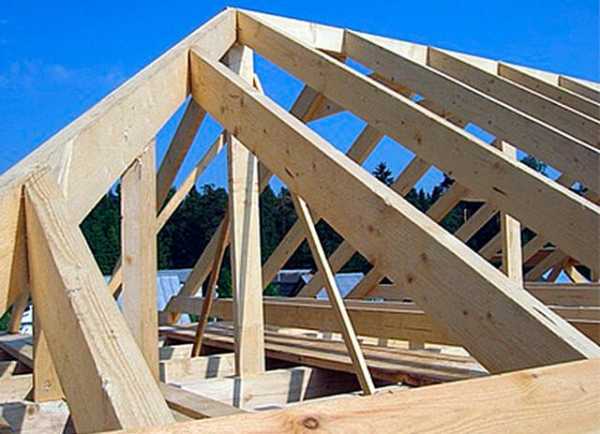

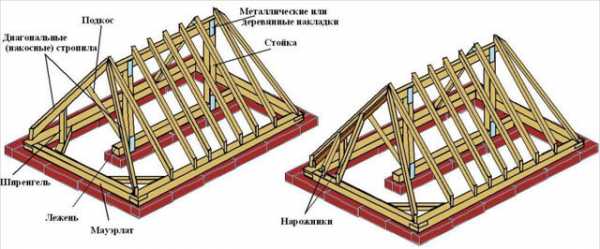

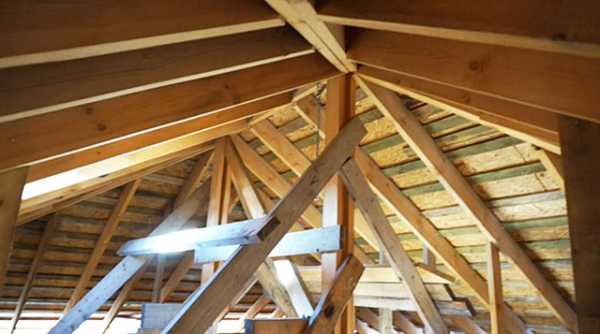

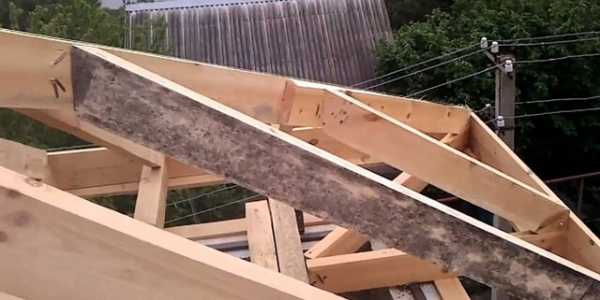

Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

• результаты расчета шага стропил ,
• сечения стропил,
• пролетов конструкции стропил,
• результаты анализа несущей способности фундамента и опор.
• тип стропил (висячие или наслонные).

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

• силы и скорости ветра в районе строящегося дома;
• интенсивности осадков;
• используемого кровельного материала.

Проектирование и расчеты: делаем проект с помощью чертежа ↑

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

• 5º–18º – рулонное покрытие,
• 14º–60º – кровельный металл, асбестоцементные листы;
• 30º–60º – черепичная.

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

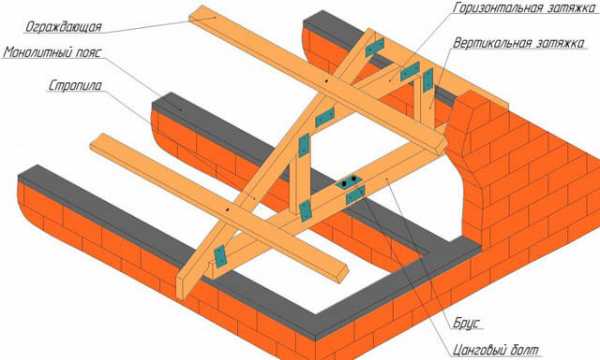

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

• шаг стропил и их несущая способность,
• какие использовать стропила – наслонные или висячие,
• необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
• необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

• на прочность – стропила не должны сломаться;
• на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему ↑

Стропильная система находится под воздействием постоянных и временных нагрузок.

К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор ↑

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .

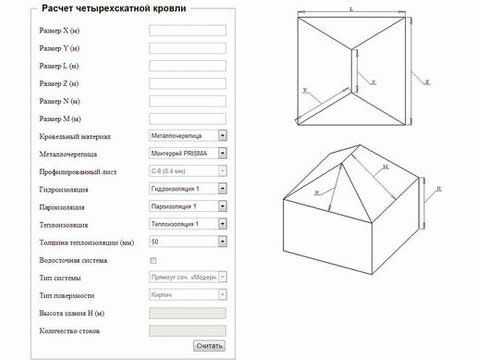

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• величину свесов карниза и фронтонов.

Расчет четырехскатной крыши: параметры нагрузки, уклона, материала

Чтобы сделать расчет четырехскатной крыши необходимо учитывать ряд важных параметров: нагрузка на стропила, уклон, количество материала, фронтонные, карнизные

Источник: stylekrov.ru

Расчет крыши дома: рассчитываем простые и сложные крыши

Одним из важнейших компонентов любого здания является его крыша.

Она не только защищает стену дома и его внутреннее пространство, но и выполняет важнейшую декоративную функцию.

Как бы ни были красивы стены дома, без красивой изящной кровли законченного внешнего вида не получится.

Именно от формы крыши зависит, насколько цельно и эстетично будет смотреться в целом ваше строение.

Поэтому прежде, чем приступить к монтажу крыши, очень важно сделать правильные вычисления, смоделировать параметры кровли и ее внешний вид.

И при этом следует учесть очень большое количество параметров.

На высоту крыши влияют несколько основных факторов:

• форма кровли;
• количество скатов;
• углы наклона скатов;
• материалы, которые планируется использовать для создания кровли;
• сила ветров в конкретном регионе;
• количество осадков;
• высота построенного здания;
• пожелания застройщика.

Типы кровель и особенности расчета

И для каждого типа предусмотрен свой порядок расчета.

Ведь конструкции крыш, при всей кажущейся одинаковости, существенно отличаются одна от другой.

Естественно, наиболее простым является расчет односкатной.

Хотя и расчет двускатной кровли сложным назвать нельзя.

При правильном расчете высоты крыши затраты кровельных и строительных материалов будут оптимальными, а конструкция – надежной.

Расчет высоты двускатной кровли

Высота крыши напрямую связано с углом наклона стропил.

Чем больше уклон наклона, тем выше будет крыша на вашем доме.

Также следует измерять длину и ширину здания и понять, какой будет угол наклона.

Угол может иметь значения от 11 до 30 градусов.

И зависит он, в первую очередь, от того, какой материал будет использован для устройства кровли на доме и климатических условий.

Чем больше в районе, где построен дом, выпадет снега в сезон, тем больше угол наклона.

Для этого существуют специальные таблицы.

Точно так же учитывают и ветровые нагрузки.

Теперь выполняем несложный геометрический расчет

Высота конька является катетом треугольника.

Второй катет – это ширина вашего дома, разделенной пополам.

Кстати, при таком расчете также можно вычислить длину гипотенузы.

Это будет длина стропильных ног вашей кровли.

Для определения высоты конька необходимо умножить длину катета на тангенс нашего угла наклона.

Для определения тангенсов и синусов существует готовая таблица:

Для примера давайте рассчитаем двускатную кровлю.

Ширина дома 6 метров.

У дома два ската.

Угол наклонов скатов одинаков и равняется 40 градусов.

Смотрим в таблицу и выясняем, что тангенс 40 градусов равняется 0,84.

6 / 2 х 0,84 = 2,5 метра.

Высота нашей крыши равняется 2.5 метра.

Главное — все измерять максимально точно!

До последнего сантиметра.

Рассчитываем высоту четырехскатной конструкции

Ведь кровли с четырьмя скатами существуют разные.

Проще всего рассчитывать кровли, имеющие скаты в форме правильной трапеции, треугольника, а на скатах нет никаких изломов.

Однако сейчас большинство четырехскатных крыш являются вальмовыми с большим количеством скатов, имеющих форму ромба, прямоугольника и других геометрических фигур.

Ну, с расчетом высоты четырехскатной кровли понятно – он не отличается от расчета высоты крыши двухскатной.

А вот с другими расчетами сложнее.

Начинать расчеты следует с составления плана крыши.

Если кровля в разных уровнях, то на чертеже отображают, где какая высота.

После того, как подробный чертеж составлен, крышу следует разложить на отдельные геометрические элементы.

При расчете кровли следует соблюдать определенные правила:

• чертеж разбивают на несколько геометрических фигур. Каждая фигура выносится на отдельный рисунок. Все размеры также переносятся;
• определяется длина одного ската. Для этого измеряют расстояние от конька до карниза;
• рассчитывают каждый скат. Для этого следует получить площадь фигуры и затем умножить ее значение на косинус угла наклона;
• если скат является неправильным прямоугольником, то его, в свою очередь, необходимо разбить на несколько правильных фигур, и по отдельности рассчитать площадь каждой из них, а потом сложить следует полученные данные.

Давайте для примера рассчитаем четырехскатную крышу.

Предположим, что кровля наша состоит из двух правильных трапеций и двух равнобедренных треугольников.

Угол наклона скатов будет равняться 30 градусов.

Смотрим в табличку, и выясняем, что косинус такого угла равняется 0,87.

У трапециевидных скатов размеры сторон 10 и 7 метров, а высота равна 3 метра.

У скатов треугольных размеры двух сторон каждая по 3,34 метра, и длина третьей стороны – 4,8 метра.

Находим площадь трапеции.

Для этого нужно сложить длины двух горизонтальных сторон, поделить на 2 и умножить на высоту.

Это выглядит так в нашем конкретном случае:

S = ((10 + 7) /2) х 3 = 25,5 кв. метров.

Теперь полученное число умножаем на косинус 30 градусов:

25.5 х 0.87 = 22,185 км. метров.

И полученное число округляем в большую сторону.

Получаем 22,5 кв. метров.

Теперь вычисляем площадь скатов треугольных:

S = ((7 х 4.8) / 2) х cos 30 градусов =

16,8 х 0,87 = 14,7 кв. метров.

Теперь все площади необходимо суммировать:

S общ = 22,5 х 2 + 14,7 х 2 = 74,4 кв. метров.

И округляем в большую сторону.

Итого 75 кв. метров.

Рассчитываем кровельный материал

После того, как площадь крыши нам стала известна, можно вычислить требуемое количество кровельного материала.

Мнение, что площадь кровли на чертеже и площадь кровельного материала равны, ошибочное.

Ведь все дело в так называемом «нахлесте».

Ведь кровельный материал стык в стык не укладывают.

Еще о монтаже металлочерепицы своими руками.

О том, как правильно крепить металлочерепицу саморезами, по ссылке. О размерах саморезов и сколько их требуется на один квадратный метр кровли.

Об использовании плоского шифера для грядок здесь. Как построить высокую грядку из шифера.

Делается нахлест, чтобы кровля не протекала.

Кроме того величина нахлеста у каждого материала своя.

Поэтому увеличивается расход материала.

Для простой крыши несложно самостоятельно посчитать количество требуемого материала.

Для примера рассчитаем количество шифера на нашу кровлю.

Для начала составляем пропорцию:

В этой пропорции:

S – площадь нашей крыши,

Х – это наш запас в размере 15 процентов.

После вычисления значения Х, прибавляем его к нашей полученной площади.

В результате мы получим площадь нашего кровельного материала.

Х = 15 х 75 / 100 = 11,25. Округляется до 11,5.

Площадь нашего кровельного материала

11,5 + 75 = 86, 25 кв. метра.

Следует знать, что при непосредственном выполнении кровельных работ отходы материала могут увеличиться.

В некоторых случаях еще на 20%.

То есть, снова составляется пропорция, в которой значение Х является расходом.

Прибавляем к площади полученный результат.

Зная площадь одного листа несложно получить нужное количество листов.

Рассчитываем паро и гидроизоляцию

Зная площадь ската крыши несложно посчитать требуемое количество паро- и гидроизоляции.

Собственно, площадь этих материалов равняется площади скатов, к которой обязательно следует добавить 15% на перехлест полотен материалов.

То есть, если площадь ската равняется 40 кв. метров, то площадь гидроизоляции равняется 40 + 15% = 60 кв. метров.

С пароизоляцией все точно так же.

Онлайн вычисления и программы расчета

Очень просто выполнять расчеты параметров кровли и количество кровельного материала, если крыша простой формы.

А как поступить, если форма кровли сложная?

Или очень сложная?

На самом деле все выполняется немного проще, чем кажется.

Потому что в век компьютеризации придуманы специальные онлайн – калькуляторы и программы для вычислений.

Онлайн – калькулятор от программы отличается тем, что его не требуется скачивать на свой компьютер.

Вам просто нужно зайти на сайт и там, в специальной оболочке, все вам сосчитают.

Более сложные подробные вычисления делают специализированные программы.

Такие программы необходимо скачать и установить на свой компьютер.

Недостаток у них один – большинство таких программ являются платными.

Поэтому освежайте в памяти школьный курс геометрии и приступайте к замерам и вычислениям.

Ну а уж если ничего не помогает, пользуйтесь программами.

Расчет крыши дома (калькулятор): двускатной, четырехскатной

Правильный расчет при создании крыши дома – это гарантия прочности, надежности и эффективной работы крыши. Поэтому не следует спешить, а выполнить все расчеты

Источник: proroofer.ru

krovlyaikrysha.ru

Как сделать расчет вальмовой крыши, выбрать высоту и продумать площадь кровли дома, фото и видео примеры

Поэтому расчет вальмовой крыши должен учитывать следующие факторы:

Несущая конструкция вальмовой кровли – это сложная стропильная система. Например, сюда же входят и центральные стропила (они не используются в других кровельных конструкциях). Учитывая повышенную сложность несущей конструкции, необходимо проводить тщательный расчет всех будущих нагрузок на крышу. Не стоит забывать и об углах наклона каркаса крыши.

При вычислении площади покрытия вальмовой крыши рекомендуется пользоваться следующим способом:

Итак, с вопросом, как рассчитать вальмовую крышу – мы разобрались. Добавим, что лучше всего обратиться за помощью к специалисту. Не стоит забывать и о компьютерных возможностях. Сегодня существует большой ассортимент компьютерных программ, которые точно и грамотно произведут все расчеты за вас.

Чтобы выполнить расчеты, рекомендуется разделить крышу условно на несколько частей. Каждую часть рассчитывать отдельно от остальных. После получения всех значений, вам останется только суммировать их между собой и получить в итоге требуемую общую площадь кровли. Такой метод – существенно упрощает процедуру, а также снижает риск допущения ошибок в вычислениях кровельной площади.

Для наиболее точного расчета площади, вам понадобится подробный план крыши. Вариантов его разработки два: вы можете разработать его самостоятельно или обратиться к специалистам. Рекомендуем использовать второй вариант. Он полностью исключит возможность ошибок и просчетов. С прочностью и надежностью вроде бы все понятно. Однако расчет кровельной площади полностью влияет на финансовые затраты по ее возведению. При этом одновременно повышается или снижается общая стоимость строительства дома.

Советы по правильно расчету кровли

Двухэтажный дом с вальмовой крышей должен быть возведен ровно тем количеством материалов, которые были прописаны в расчете. К ним относятся доски, брусья, кровельные материалы – все это входит в общую стоимость загородного дома. Расчет площади вальмовой крыши требует и учета физико-технических параметров материала для кровли. Они связаны с длиной и толщиной, а также способами его монтажа. Отсюда складывается общая высота вальмовой крыши.

Толщина материала определяет вес получившейся кровельной конструкции. Поэтому важно грамотно рассчитать все элементы площади крыши. С длиной материала связано удобство его установки. К примеру, рациональным является покрытие всей длины ската одним листом. Не рекомендуется начинать эти же действия посередине и соединять два листа. Во втором случае вам придется дополнительно защищать стыки от попадания туда влаги.

В конце нашей статьи хотелось бы на примере показать вам все описанное выше.

Итак, давайте сравним установку керамической и гибкой черепицы:

• Во-первых, вес керамической черепицы в пять раз больше веса гибкой;
• Во-вторых, гибкая черепица не нуждается в создании стропильной системы и обустройстве частой обрешетки. Керамическая же – наоборот, не функционирует без этих двух, важных для нее элементов конструкции.

Но все же на глаз очень сложно определиться с выбором черепицы. Тут, как говорится, без расчета не обойтись. Несмотря на то что гибкая черепица и не требует дополнительных работ – зато под ее основание следует фанеру или плоский материал. Таким образом, для определения стоимости строительства и выбора более выгодного материала – обязательно производите все расчеты. Как уже отмечалось, вы можете выполнить их самостоятельно, или же обратиться в специальные фирмы.

Стропильная система вальмовой крыши, детальная видео инструкция:

В итоге мы выяснили, что стоимость строительства дома полностью связана с площадью вальмовой крыши. Не стоит забывать и о том, что этот элемент имеет довольно сложную конструкцию. Ответственность возрастает, если вы обустраиваете на крыше жилое помещение – например, мансарду.

Сложность конструкции оказывает большое влияние на сложность расчета площади. В этот состав также входят окна, отверстия для вентиляции и т.п. Читайте также: «Трехскатная крыша: расчет параметров».

kryshadoma.com

как рассчитать кровлю правильно, площадь, высота конька, квадратура

Содержание:

Четырёхскатные кровельные конструкции имеют не только эффектный и привлекательный внешний вид, но и обладают множеством прочих достоинств. Однако расчет четырехскатных крыш и их элементов, а также их монтаж являются делом технически сложным, и не могут быть осуществлены без тщательного ознакомления с особенностями данного процесса.

Разновидности четырехскатных крыш

Крыши с четырьмя кровельными скатами имеют довольно много разновидностей, наиболее распространённые из которых следующие:

• вальмовые;
• шатровые;
• полувальмовые;
• ломаные.

Существуют и другие варианты четырёхскатных кровель, однако встречаются они значительно реже.

Вальмовые крыши имеют два треугольных торцевых и два трапециевидных ската. Торцевые скаты называются вальмами и простираются от конька вверху до карниза в нижней части. Подобная конструкция делает такую крышу оптимальным вариантом для быстрого схождения с нее осадков. В то же время, по причине технологических особенностей строения, расчет четырехскатной вальмовой крыши и монтажные работы по ее установке наиболее сложны для исполнения.

Скаты шатровых крыш представляют собой четыре треугольника с равными боковыми сторонами. Основания этих треугольных скатов образуют квадрат. Расчет площади четырехскатной крыши такого типа технически также довольно сложен, хотя и несколько проще по сравнению с предыдущим вариантом. Такие крыши достаточно часто делают на беседках. Перед тем, как сделать четырехскатную крышу для беседки, необходимо выполнить тщательные расчеты.

Довольно большое распространение имеет также другая разновидность четырёхскатных крыш – полувальмовые. Они представляют собой нечто среднее между вальмовой и обычной двухскатной крышей. Необходимо знать, как сделать расчет полувальмовой крыши правильно. Особенностью конструкции таких крыш является отсутствие острых углов, а фронтон у них выполнен в форме трапеции. Зная, как рассчитать площадь фронтона, можно сразу же заказать материал для обшивки фронтона. Функциональным преимуществом полувальмовых крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектировочно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать четырехскатную крышу такого типа, то следует учитывать погодные условия местности. Там, где часто имеют место снегопады, обустраиваются более крутые скаты и небольшие навесы, а в менее заснеженных регионах – наоборот.

Ломаные четырёхскатные крыши также встречаются довольно часто. Их особенность состоит в том, что геометрически их торцевые участки представляют собой ломаную линию, откуда и произошло такое название. Преимущество ломаных четырёхскатных крыш состоит в том, что они имеют привлекательный внешний вид и дают возможность максимально эффективно использовать жилое пространство. Немаловажное значение имеет и тот факт, что такие крыши имеют относительно несложную стропильную систему. В то же время вопрос о том, как рассчитать площадь четырехскатной кровли ломаного типа, достаточно сложен, и обычно производится профессионалами в строительном деле.

В целом, расчет четырехскатных кровель любого вида, а соответственно и их монтаж, являются делом нелегким, требующим определенного мастерства и опыта в сфере строительных работ.

Особенности конструкции

Вследствие наклонного положения скатных поверхностей, конструкция четырёхскатной крыши по форме значительно отличается от прямоугольной. Именно нестандартная форма в первую очередь и определяет основные сложности при подсчетах и в процессе монтажа, в частности в том, как рассчитать площадь четырехскатной крыши дома, вычислить необходимое число тех или иных элементов, каким образом соединить между собой структурные части кровли, как посчитать объем четырехскатной крыши и т. д.

Крыши с четырьмя скатами, в зависимости от разновидности, могут иметь различную структуру и составные элементы. Однако общие принципы их устройства во многом идентичны, и можно их рассмотреть на примере вальмовых крыш – как наиболее типичного варианта четырёхскатных кровель.

При рассмотрении устройства центральной части вальмовой крыши можно заметить сходство с обычной двухскатной кровлей. Процесс обустройства центральной части таких крыш также имеет много общего. Чаще всего здесь используются стропильные системы наслонного типа, несколько реже находят применение висячие стропильные конструкции. При обустройстве наслонной разновидности стропил их опирают на расположенный в вершине крыши коньковый прогон, который, в свою очередь, устанавливается на прогонную раму. Рама для установки конькового прогона состоит из стоек и горизонтально расположенного лежня. Очень важным моментом является её опора на прочное основание, которым может служить несущая стена в центре обустраиваемой конструкции. Иногда в стропильных системах сложных вальмовых крыш устраивается не один центральный прогон, а две параллельно размещенные балки.

Если расположение несущих стен не позволяет использовать их в качестве опоры для прогонной рамы, тогда с этой целью обустраивается мощное перекрытие, например из бетонных плит. Прочность перекрытия должна быть достаточной, чтобы выдерживать тяжесть стропильной системы, всех компонентов кровельного покрытия и возникающих внешних нагрузок.

Надёжность бетонных плит обычно достаточно велика, чтобы выдержать нагрузку от кровельной системы любого типа и тяжести. Поэтому вопрос о том, как рассчитать четырехскатную крышу в плане весовых показателей, в данном случае не имеет большого значения. Важно лишь правильно произвести все прочие измерения, а затем в соответствии с ними осуществить процесс монтажа.

Иногда вместо бетонных плит для обустройства опорных конструкций используется перекрытие из деревянных балок. Естественно, что по прочности такой способ заметно уступает предыдущему варианту. Прогонная рама при этом устанавливается на толстый брус размерами в 100-150 на 200 миллиметров. Из аналогичного материала изготавливается и сам коньковый прогон, а также лежень, если есть необходимость в его использовании. Укладку подставок под стойки прогонной рамы производят накрест с балками перекрытия. Подставки, подкосы и ветровые связи изготавливаются из бруса, имеющего размеры 100 на 150 миллиметров.

Усложненность конструкции четырехскатной крыши затрудняет процесс обустройства опор для скатных поверхностей. С этой целью угловые зоны соединяют с коньковым прогоном посредством диагональных стропильных брусьев (накосных стропильных ног). Эти брусья длиннее обычных и должны обладать большей прочностью, поскольку в них упираются укороченные стропила скатных конструкций.

Монтажные работы ещё более усложняются в том случае, если обустраивается вальмовая крыша с дополнительными пристройками. В этом случае вопрос о том, как рассчитать квадратуру четырехскатной крыши и ее прочие параметры, представляет собой нелегкую задачу, для решения которой сложная конструкция крыши условно разбивается на несколько простых участков, а затем для каждого из них подсчеты производятся отдельно.

Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши

Процесс сооружения стропильной системы четырёхскатной вальмовой крыши состоит из следующих последовательных этапов:

1. Монтаж рамы для конькового прогона.
2. Установка вначале наслонной, а затем центральной частей стропильной конструкции.
3. Разметка посредством шнура или верёвки направлений монтажа диагональных брусьев.
4. Монтаж диагональных стропильных ног в соответствии с произведённой разметкой.
5. Установка укороченных стропильных ног – нарожников – упирающихся в диагональные стропила.
6. Обшивка ветровой доской по периметру кровли.

Укороченные стропильные ноги, называемые нарожниками, образуют плоскость для расположения вальмовых кровельных скатов. Диагональные стропила, в которые упираются нарожники, чаще всего выполняют из сдвоенных сшитых досок, что способствует увеличению их несущей способности. Это имеет важное значение, поскольку нагрузка на них превосходит нагрузку на обычные стропила приблизительно в полтора раза. Если диагональные стропильные брусья перекрывают большую зону, тогда для придания им дополнительной прочности производится установка дополнительных опор: подкосов, шпренгелей или стоек из бруса.

Как видно, процесс обустройства стропильной системы вальмовой крыши имеет большое число нюансов, которые должны тщательно учитываться при проведении расчетов и монтажных работ.

Обустройство чердака

Четырёхскатное кровельное покрытие может быть устроено над готовым мансардным помещением либо над хозяйственной постройкой, над которыми нет смысла обустраивать отдельный чердак. Если же такая крыша устанавливается над жилым строением без мансарды, тогда потребность в обустройстве чердака обычно присутствует. Чердачные четырёхскатные крыши широко распространены в жилом строительстве.

В то же время следует отметить, что чердачные помещения четырёхскатных крыш обычно не предназначаются для активной и частой эксплуатации, поскольку скошенность различных поверхностей кровли приводит к значительным неудобствам в этом плане. Для того, чтобы чердак был пригоден к эксплуатации в качестве отдельного хозяйственного помещения, придётся существенно увеличить его высоту и габариты. В этом случае, расход материалов также окажется значительно большим. Все эти нюансы следует учесть до того, как рассчитать высоту четырехскатной крыши, чтобы чердачное помещение отвечало требованиям и запросам хозяев жилища.

Следует сказать также несколько слов о том, как рассчитать высоту конька четырехскатной крыши. Коньковая конструкция, как правило, является центральной и наиболее возвышенной частью кровельного сооружения. Вопрос, на какой высоте её устанавливать, в целом также зависит от предполагаемого использования подкровельного пространства, а также от личных предпочтений хозяев дома. Более высокая крыша обеспечит более эффективное использование чердака или мансарды. В то же время крыша небольшой высоты является оптимальным вариантом в плане экономичности, минимального расхода материалов и трудовых затрат.

Параметры, которые следует просчитать при обустройстве четырехскатной крыши

Если говорить о необходимых расчетах перед проведением монтажных работ, прежде всего следует упомянуть о том, как посчитать площадь кровли четырехскатной крыши. Правильным вариантом здесь является подсчёт для каждого из кровельных скатов в отдельности, с последующим сложением полученных результатов. При этом используются стандартные математические формулы для вычисления площади тех или иных геометрических фигур.

Так, например, если скат имеет треугольную форму, то из вершины его посредством веревки или шнура проводится перпендикулярная линия к основанию, называемая высотой. Далее эта самая высота треугольного ската умножается на длину основания, а полученная сумма делится пополам. Результат будет площадью треугольного кровельного ската.

Для трапециевидных скатов формула несколько другая: вначале складывается длина верхнего и нижнего оснований трапеции, затем сумма их делится пополам и умножается на высоту ската.

Вопрос о том, как рассчитать кровлю на четырехскатную крышу с дополнительными пристройками, решается аналогичным образом: их площадь также должна быть высчитана отдельно и прибавлена к общему результату.

Другим важным моментом при расчете четырехскатной кровли является определение необходимого расстояния между стропильными брусьями. Величина промежутков зависит главным образом от материала кровельного покрытия. Так, например, для металлочерепицы и профнастила она составляет 60-90 сантиметров, а для битумной черепицы – 100-120 сантиметров, поскольку в последнем случае кровля укладывается на сплошную обрешетку из листовой фанеры.

Расчет — что и как рассчитать нужно

Немаловажное значение имеет и правильный выбор угла наклона кровельных скатов, где требуется учитывать ряд факторов:

• Вес кровельного покрытия – чем он больше, тем круче следует обустраивать кровлю.
• Размеры элементов покрытия. Если они малы и стыковых участков между ними много, тогда повышается вероятность проникновения между ними воды, а потому скаты должны располагаться под более высоким углом.
• Климат местности. В тех районах, где случаются частые снегопады, скаты крыш следует располагать более круто, что обеспечивает быстрое схождение осадков.
• Правила противопожарной безопасности для чердачных крыш. В соответствии с ними, при больших размерах чердака должен иметься сквозной проход через него высотой в 160 сантиметров и шириной в 120 сантиметров. Если же чердак маленький (до 2 метров в длину), тогда минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
• Высота дымохода для каминных и печных сооружений. Общая высота вместе с наружной частью, выходящей за пределы крыши, должна составлять как минимум 5 метров. Разумеется, подобный вариант обогрева не подойдёт для небольших строений с пологими крышами.

Размер сечения стропильных брусьев также может быть различным, и зависит от общей нагрузки, выпадающей на стропильную систему. Суммарная нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, здесь также имеют значение материал кровельного покрытия и климат местности. Понятно, что чем больше нагрузка на стропильную конструкцию, тем большее сечение должны иметь брусья стропил.

Дополнительные рекомендации по монтажу

Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:

• Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
• Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
• Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
• Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
• Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
• По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
• Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае, наиболее правильным решением будет доверить монтажные работы специалистам.

kryshadoma.com

Онлайн калькулятор: Расчет параметров четырехскатной крыши

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Длина основания

Ширина основания

Угол наклона граней (скатов) крыши в градусах

Точность вычисления

Знаков после запятой: 5

Длина стропил



Длина вальмовых стропил



Площадь поверхности кровли



Длина конька (C)



save Сохранить share Поделиться extension Виджет

Шатровая крышаВальмовая крыша

Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

• Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
• Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
• Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
• И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

Вальмовая крыша по высоте и размерам строения

Длина основания

Ширина основания

Точность вычисления

Знаков после запятой: 5

Длина вальмовых стропил



Площадь поверхности кровли



Длина стропил



Длина конька (C)



save Сохранить share Поделиться extension Виджет

planetcalc.ru

Как рассчитать высоту крыши правильно – самый простой и верный способ

Содержание:

Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Необходимость проведения расчетов высоты крыши

Дом будет выглядеть гармонично, при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома. Давайте рассмотрим, как выполняется расчет высоты крыши, какие есть нюансы в расчетах.

В соответствии с принятой терминологией, высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.

От величины данного параметра зависят такие характеристики:

1. Угол наклона скатов. Чем больше высота конька четырехскатной крыши, тем круче получается уклон кровли дома. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 — 50 градусов.
2. Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы.
3. Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.

Имеется 2 методики, как узнать высоту крыши:

• рассчитать искомую величину в зависимости от размера желаемого уклона;
• сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.

Выбор высоты конструкции

При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.

Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.

При проектировании конструкции крыши нужно учесть следующее:

1. Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
2. Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
3. Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.

Разобраться с тем, как высчитать высоту крыши и ее уклон, необходимо до того, как составлять проект, поскольку эти параметры влияют на особенности конструкции каркаса и выбор материала для перекрытия кровли.

Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой  равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.

Далее, чтобы рассчитать высоту крыши, поступают следующим образом:

1. Ширину конструкции делят на 2.
2. Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
3. Далее по таблице Брадиса определяют тангенс этого угла.
4. Половину значения ширины умножают на тангенс угла и получают высоту конька.

Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов.

kryshadoma.com
