Как правильно сделать вытяжку в частном доме с выходом в стену

В большинстве случаев проблема качественного воздухообмена в частном доме возникает по причине отсутствия системы естественной вентиляции, опрометчиво не предусмотренной владельцем на этапе проектирования и строительства. Исправляют ошибку с помощью принудительной циркуляции воздуха. Один из способов ее обеспечения – вытяжная вентиляция в частном доме с выходом в стену. Подробная инструкция поможет выполнить работу самостоятельно.

Содержание статьи

Справится ли такая конструкция с требованиями к минимально необходимому воздухообороту?

Через отверстие в стене можно сделать вентиляцию трех видов:

естественную;
принудительную;
комбинированную.

Каждая из них может быть эффективной или неэффективной в зависимости от того, насколько тщательно будут соблюдены правила ее устройства. Местоположение вентиляционного канала (в стене, в нижнем или верхнем перекрытии) не имеет значения.

Но наиболее высокая вероятность получения качественного воздухообмена через отверстие в стене – применение специальных вытяжных клапанов. Если правильно выбрать и установить такой прибор, вытяжка в частном доме через стену обеспечит стабильный приток свежего воздуха.

Виды вытяжных клапанов

Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
Фильтра.
Панели с декоративной крышкой.

Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

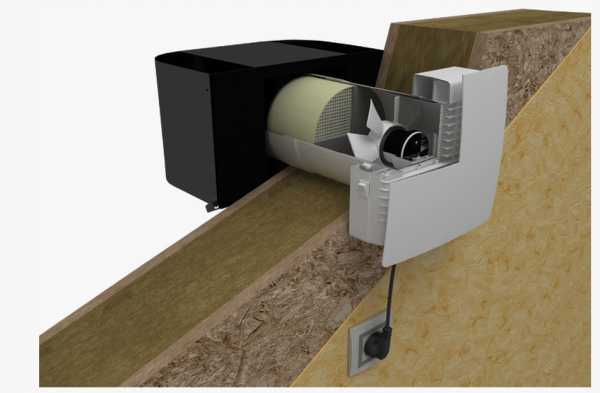

Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

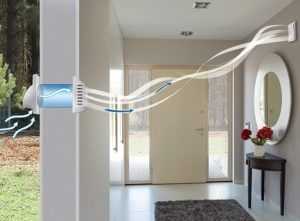

Устройство и принцип работы вытяжки через стену в частном доме

Климатологами давно доказано, что при герметично закрытых окнах и дверях, в помещении за 10 часов пребывания 1-2 людей уровень углекислого газа достигает 2000 промилле. Для комфортного самочувствия человека допустимо не более 700 промилле. В большинстве случаев недомогание и чувство усталости после пробуждения вызваны недостаточным количеством кислорода в воздухе.

Приточная вентиляция призвана устранить все, связанные с этим, проблемы. Принцип ее работы заключается в выводе воздуха из помещения и обеспечении притока с улицы. Естественная тяга возникает в случае разницы температур и давления по обе стороны стены. Этих условий не всегда достаточно для эффективного воздухообмена. Поэтому любую приточку можно оборудовать вентилятором соответствующего сечения. Устанавливают клапаны в любом помещении: в зале, на кухне, в санузле, в ванной.

Расчет необходимой мощности и размеров вентиляции

Профессиональный расчет мощности приборов для естественной или принудительной вентиляции сложен и долог, требует специальных знаний. Для монтажа бытовой системы используют упрощенную схему, при которой необходимо выяснить всего 2 показателя.

Диаметр воздуховода. Для жилых помещений вполне достаточно выбрать любое из трех сечений: 100 (для вентиляторов малой мощности), 125 (для приборов средней мощности) и 150 мм (для быстрого принудительного проветривания).

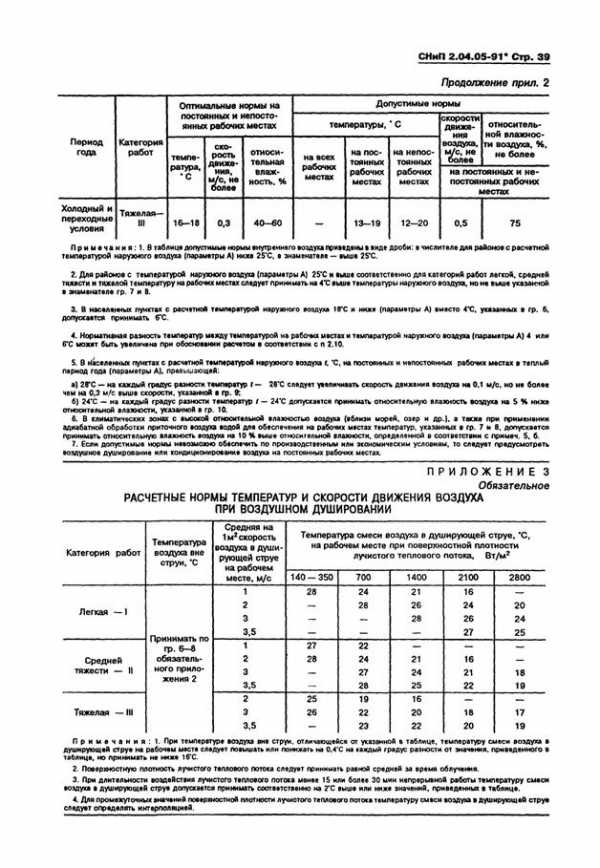

Производительность вентилятора. Согласно СНиП, полная замена воздуха в жилых помещениях должна происходить не реже 3-х раз в час. Для того чтобы выяснить требуемую производительность прибора, объем помещения (следовательно, и воздуха в нем) умножают на 3.

На эффективность проветривания влияет форма канала. Он должен быть прямой и сквозной. Отверстие, проходящее под углом и наклоном, отберет не менее 7% мощности вентилятора.

Конфигурация установки приточных стеновых каналов всего одна: сквозное отверстие в стене, в которое установлено приточно-вытяжное устройство. Стоимость такой вентиляции напрямую зависит от цены стеновой приточки. Если ее монтаж будет выполнять специалист, понадобится оплатить его услуги. Но в большинстве случаев владельцы домов самостоятельно монтируют вытяжку в стену.

Все производители приточек сопровождают свою продукцию подробной инструкцией по ее установке. Основную сложность вызовет формирование отверстия в стене.

Установка вытяжной вентиляции в стену

Для того чтобы правильно установить стеновый приточный клапан, необходимо подготовить инструменты для сверления стены. Потребуются дрель, бур или специальная насадка – коронка большого диаметра. Прежде чем приступить к работе, убеждаются в том, что в выбранном месте нет электропроводки. Отверстие должно быть горизонтальным, с ровными стенками. Когда работа по его формированию будет закончена, приступают к монтажу приточки.

Шаг 1. Вставляют в отверстие воздуховод, фиксируют его с помощью распорок так, чтобы он принял горизонтальное положение.
Шаг 2. Заполняют щели между воздуховодом и стенками отверстия монтажной пеной. Вместо нее можно использовать волокнистый утеплитель. Но в этом случае потребуется прочно закрепить трубу.
Шаг 3. Со стороны улицы на выход воздуховода устанавливают защитную решетку. Если в комплектацию приточки входят фильтр и/или шумопоглотитель, устанавливают их.
Шаг 4. На патрубок вентилятора надевают уплотнительную резинку и вставляют прибор в трубу. Подключают к электросети.
Шаг 5. Со стороны помещения монтируют оголовок с декоративной панелью.

Таким образом, становится понятным, что монтаж стеновой приточки в частном доме – дело несложное. Но оно требует внимательного выполнения расчетов и правильного выбора прибора.

Фев 19, 2018Т С

ventilsystem.ru

отвод вытяжки на кухне через стену на улицу

Очень часто в многоквартирных домах вытяжные каналы на кухне не работают, т.к забиты мусором. Иногда случается так, что вытяжные каналы вообще отсутствуют, особенно в частных домах.

В таких помещениях трудно находиться: становится душно, воздух спертый и накапливаются неприятные запахи, растет влажность, иногда появляется плесень. Поэтому отработанный воздух обязательно должен удаляться из помещения. Как это сделать? Читайте ниже.

Законно ли бурение сквозного отверстия на кухне?

Согласно действующему законодательству, разрешение на бурение сквозного отверстия не требуется, если диаметр отверстия не превышает 200 мм.

Это положение закреплено в некоторых местных законодательных актах. Сошлемся на Постановление Правительства Санкт-Петербурга от 31 января 2017 года №40 под названием «Об утверждении Правил благоустройства территории Санкт-Петербурга в части, касающейся эстетических регламентов объектов благоустройства и элементов благоустройства». Там говорится следующее: «4.6 Размещение систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,20 м разрешается на всех фасадах без разработки проекта устройства архитектурного проема».

Можете попробовать поискать подобное постановление в своем городе, но, как правило, остальные города ссылаются на это постановление.

Можно ли вывести вытяжку в это отверстие?

По закону нельзя. Ваш отработанный воздух с кухонными запахами может попадать к соседям в окно.

На практике же, такие вытяжки почти никто не согласовывает,т.е. Вы делаете на свой страх и риск. А рискуете вы почти всегда: установка металлической двери (дверь должна открываться вовнутрь помещения, а не в подъезд), установка второй входной двери, остекление балконов. А теперь оглянитесь: в какую сторону всех открываются двери, есть ли остекленные балконы? Размещение кондиционеров на фасаде требует согласования. У всех ли они согласованы? Механическая вытяжка также требует согласования, т.к вносите изменения в спроектированную вентиляцию дома.

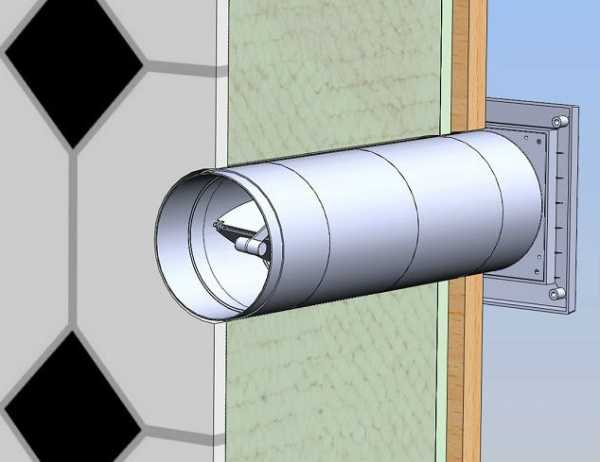

Конструкция вытяжного канала в стене

brizer-m.ru

Вытяжная вентиляция через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Схема вытяжной вентиляции через стену с выходом на улицу

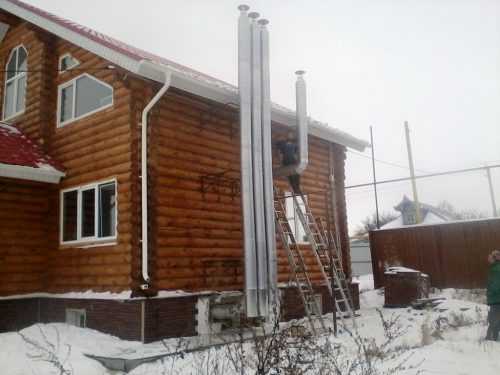

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
рассчитываются размеры необходимого воздуховода;
далее выбирается оптимально подходящая схема вентиляции в несущей стене;
готовится план для устройства воздушных каналов;
определяется место монтажа вентиляции;
монтируются устройства, обеспечивающие приток и вывод воздуха;
строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

естественное вентилирование;
принудительная с помощью вентиляторов;
смешанная система.

Вентиляция с выходом в стену (в разрезе)

Устраивается принудительная система несколькими способами:

с помощью вентилятора через окно;
продухов и выводящих каналов;
вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

воздуховоды;
приточные каналы;
вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

ventkam.ru

Вентиляция через стену частного дома и квартиры с выходом на улицу

Содержание статьи:

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

с естественной тягой;
с механическим оттоком;
комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

Приточные устройства вентиляции в стенах

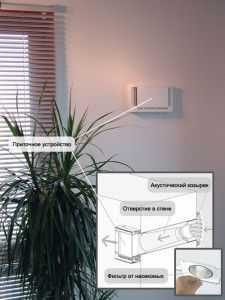

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

прямоугольной;
овальной;
круглой.

Места монтажа вентиляции в стене:

между подоконником и батареей;
в створке пластикового окна;
возле окна, как можно ближе к потолку.

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

На стене карандашом обозначьте место размещения клапана;

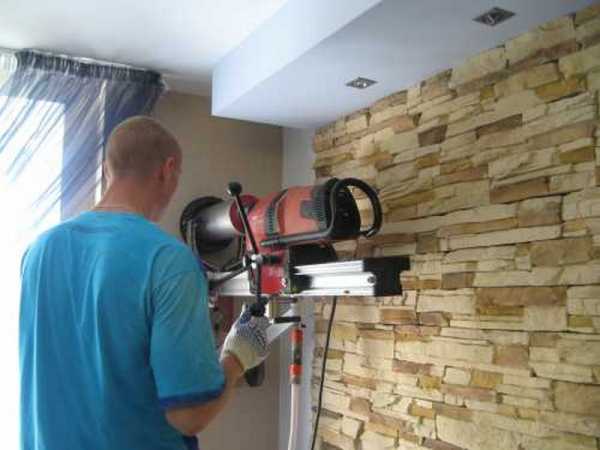

Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно для оттока конденсата и атмосферных осадков;
В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

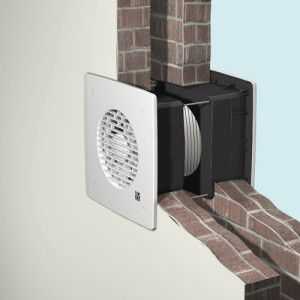

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 – провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

для кухни 15 крат;
для туалета 8 крат;
для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

первые этапы работы
Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.
В готовое отверстие вставляется муфта, которая прилагается в комплекте.
Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.
и вот вентилятор установлен
Со стороны улицы щели между трубой и стеной тщательно запениваются.
Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

strojdvor.ru

Вытяжная вентиляция через стену на улицу: вывод в частном доме

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Разнообразие конструкций

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

с механическим выводом воздушных масс;
с естественным притоком;
комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.

Разнообразие оборудования и расчет показателей

Оборудуйте систему мощным вентилятором

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

вручную;
по сигналу датчика влажности;
по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

кухня – 15 крат;
туалет – 8 крат;
ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

М – мощность устанавливаемого вентилятора;
О – объем помещения, где будет проделано отверстие в стене;
В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Используйте дрель-перфоратор

Вентилятор устанавливают после монтажа муфты в отверстии

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Естественная вентиляция обустраивается с помощью установки приточного клапана. Его монтируют, создав в стене здания сквозное отверстие, но в отличие от механической конструкции потребитель не имеет возможности контролировать поток поступающего воздуха. При установке такого клапана в домах, построенных в наиболее холодных регионах, необходимо учитывать, что приточный клапан может промерзнуть сам и стать причиной промерзания стены. Пример устройства кухонной вентиляции смотрите в этом видео:

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

moyastena.ru

Особенности вывода вентиляции через стену

Чтобы в частном доме было комфортно находиться с семьей и гостями, нужно организовать вентиляцию для постоянного притока свежего воздуха. При этом следует учитывать не только его температуру, но и движение потока воздушных масс. Но часто складывается такая ситуация, что при перепаде температур естественной вентиляции бывает недостаточно для выветривания всех неприятных запахов. Тогда эффективной мерой в борьбе со спертым воздухом может стать установка вентиляции с выводом через стену.

Виды устройств для улучшения воздухообмена

Для эффективной циркуляции воздуха внутри помещений в строительстве жилых и частных домов применяют три типа устройств:

вентиляцию с естественным воздухоотводом;
устройства для принудительной вентиляции;
смешанный тип устройств.

Функционирование естественной вентиляции полностью автономно и не зависит от сторонних приборов и устройств. Она представляет собой сеть каналов в стене, оборудованных выводом, через который и происходит перемещение воздушных масс по принципу сквозняка. Большинство домов времен советской и постсоветской постройки оборудованы именно таким типом вентиляции.

У подобного типа организации естественного проветривания есть свои неоспоримые достоинства:

возможность быть абсолютно независимой от других устройств;
обеспечение наиболее комфортных условий жизни для людей, которые находятся в помещении;
не требует значительных денежных вложений для установки и обслуживания.

В старых проектах не предполагалось, например, оборудование домов каналами для дополнительного притока воздуха, так как нормой считалось поступление новых порций воздуха через форточку в окне, а также через саму деревянную раму и его дальнейшее перемещение через вентиляционную шахту на улицу.

Но в современные дома часто устанавливают металлопластиковые окна, которые полностью исключают приток воздуха через закрытые створки и являются герметичными. Поэтому обязательным условием, помимо наличия в стене канала для естественной вентиляции, является установка приборов принудительной вентиляции.

Установка устройств принудительного проветривания

Чтобы естественная вентиляция работала должным образом, на поверхности стены с наружной стороны вырезают отверстие для притока воздуха, закрывают его противомоскитной сеткой и устанавливают приточный клапан с внутренней стороны стены, который подает воздушные массы в помещение.

Клапан оборудован фильтром для очистки воздуха от пыли и выхлопных газов. Такое решение более всего актуально для мегаполисов, для которых характерно огромное количество автомобилей на каждой улице.

Клапан устанавливают обычно в следующих местах:

рядом с подоконником и батареей;
со стороны нижней или верхней части оконной рамы.

В местностях с холодным климатом и долгими зимами разумнее всего будет монтировать клапан рядом с радиатором, чтобы проходящий рядом с ним поток воздушных масс поступал в помещение уже теплым. Для регионов с жарким климатом рекомендована приточная вентиляция с механическим нагнетанием воздуха. Обычно такой тип устройств монтируется в частном доме или на даче.

Особенности систем принудительного проветривания

При обеспечении принудительной вентиляции обычно используются весьма мощные вентиляторы, которые направляют воздух через весь дом. Но не следует забывать и о повышенном потреблении электроэнергии у таких приборов. Если хозяева в частном доме долгое время отсутствуют, то такой вентилятор, оставленный работающим на полную мощность, способен потребить значительное количество энергии, поэтому для экономии его обычно оставляют работать на минимальной мощности.

Другим техническим новшеством являются вентиляционные системы, оборудованные датчиками, которые реагируют на уровень влажности и температуру в доме.

Особенности установки в коттеджах

Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.

Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.

Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.

Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:

Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.

Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.

Как монтируют устройства принудительного проветривания

Если речь идет о монтаже в частном доме, то наилучшим решением будет установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Точка расположена в верхней части стены.

Сначала мастер размечает место для того, чтобы просверлить отверстие, затем проходит через стену алмазной коронкой и в готовое отверстие вставляет пластиковую муфту.
Если отверстие должно быть квадратным или овальным, то оно выдалбливается в стене с помощью перфоратора и насадки в форме лопатки.
Отверстие в стене со стороны улицы и дома запенивается монтажной пеной, чтобы заполнить все щели между муфтой и стеной.
Со стороны улицы монтируется вентилятор, а со стороны дома – клапан, который не позволяет холодному воздуху проникнуть в дом через вентилятор, когда тот выключен.
Последним этапом является установка декоративной решетки со стороны улицы. Она заметно снижает возникновение эффекта обратной тяги и не дает холодному воздуху просачиваться через вентиляцию тогда, когда это не нужно.

К электросети вентилятор подключается через плавкие предохранители, которые защищают от короткого замыкания и возгорания электропроводки. Такие условия эксплуатации соответствуют правилам и нормам пожарной безопасности.

klivent.biz

Вытяжка в стену в частном доме

Одной из важнейших задач при строительстве частного дома считается проект вентиляционных каналов в его жилых и нежилых помещениях. Ведь правильная циркуляция воздуха в домашнем пространстве – гарантия здоровья и комфорта для всех домочадцев. Вот почему добросовестные архитекторы так тщательно просчитывают любую мелочь при проведении вытяжек внутри стен.
Грамотно спланированная система воздухообмена помогает избегать скопления нежелательных испарений как из жилых помещений дома, так и из канализации, подвального пространства и погреба. Хозяевам, в первую очередь, следует обеспечить пожарную безопасность своего дома. Поэтому вытяжная установка в загородном доме обычно устанавливается в котельной, выше газовой плиты и в комнатах с колонками или каминами.
Встраивание вытяжки котла, газового оборудования можно осуществлять самостоятельно. Хотя здесь рекомендации специалиста не помешают. Для бесперебойной работы вентиляции в доме, вытяжки должны присутствовать в каждой из имеющихся в доме комнат, в кухонном помещении (над газовыми горелками), в ванной комнате, в туалете, в бассейне (если он имеется), в подвальных пространствах, в котельной.
Вентиляция воздуха должна быть особенно хорошо отлажена в помещениях с герметичными пластиковыми окнами и металлическими дверями, препятствующими проникновению в дом свежего воздуха и выведению из помещений отработанных испарений.

Какие бывают вытяжные системы?

Перед проектированием вытяжной системы и отдельных её вентиляционных узлов требуется правильно выполнить все расчётные измерения:

Какова площадь внутренних пространств дома в каждом из имеющихся помещений?
Сколько планируется домочадцев?
Сколько в доме окон и металлических дверей (кстати, качество их монтажа влияет на количество скапливаемых испарений в воздухе)?
Какова конфигурация каждого помещения?
С какой целью будет использоваться каждое помещение?

Разновидности вытяжек:

При естественной вентиляции воздуха (через возможные щели в стенах, оконных рамах, дверных откосах, через проветривание при открывании форточек или окон, через установленные механические вытяжные клапаны) движение воздушных потоков в комнатном пространстве осуществляется почти без воздействия человека. Но естественная вентиляция имеет недостаток: эффективность её работы зависит от природных особенностей (с какой скоростью дует ветер, какое атмосферное давление на данный момент наблюдается, каково температурное соотношение внутри и снаружи дома). Главное достоинство естественной вытяжки выражается в возможности устанавливать вентиляционные клапаны в стене дополнительно в любом из жилых помещений. Стало быть, не всегда такая вытяжка может быть строго спроектирована: иногда приходится монтировать её в процессе эксплуатации помещений дома, то есть «когда потребуется». В этом случае делается вентиляционная разводка от центральной вытяжной магистрали.
Механическая вентиляционная вытяжка может быть проведена одним из двух возможных способов. Во-первых, с помощью электрических вентиляторов для выведения отработанных испарений. Во-вторых, через централизованную вытяжную систему с вентиляционным узлом. При этом разводятся каналы вентиляции, через которые к каждому из помещений дома проводится специальная труба; электрический вентилятор в специальной установке выгоняет воздух из комнаты, обеспечивает эффективную работу всей системы. Нужно знать, как такое оборудование установить в частном доме. Установку, как правило, поручают специалистам в данной монтажной области. Кроме этого, надо помнить, что оборудование — не из дешёвых.
Вытяжки в кухонных помещениях и санузлах: если в кухне не предусмотреть вентиляционную систему, то в процессе приготовления еды избыток влажности, частички жира, запахи приятные и не очень, всевозможные испарения и загрязнения неизбежно будут присутствовать в воздушном пространстве кухни, а значит и в лёгких всех домочадцев, что крайне опасно для здоровья.

В частном доме вентиляционная установка должна подбираться с учётом квадратных метров площади кухни: вытяжка способна справляться с таким объёмом отработанных испарений, на который она технически изначально рассчитана.
Чтобы увеличить выведение загрязнённого воздуха в санузлах, требуется установить в отверстие вытяжного канала вентилятор. Современные подобные устройства, как правило, многофункциональны: выводят несвежий воздух из помещения, фиксирует уровень влажности воздуха, имеет режим автоматического отключения. Такой прибор работает лишь при его подключении к электросети или в случае необходимости. Эффективность работы прибора всегда зависит от площади помещения санузла.
Для туалета в частном доме вытяжка выбирается в зависимости от размера санузла, от номинальной кратности воздухообмена (для санузлов – 7). Два значения умножаются и определяется уровень эффективности вытяжки без разряжения воздуха, возможного при недопустимых объёмах воздушного оттока из помещения. Например, так бывает при сквозняке.
Нельзя не учитывать и физические нюансы тёплого и холодного воздуха. В кухонном помещении и санузле, как и жилых комнатах, решётки вентиляции чаще монтируются на высоте – в потолке или под потолком. Это не случайно. Обновившийся после вентиляции воздух – холодный – по законам физики стелется по низу, на полу, а прогретый несвежий воздух устремляется вверх. На понимании принципа работы и правильной установке вентиляции в этом случае завязан результат её работы. Для частного дома это крайне важно.

Вытяжка в котельном и подпольном помещениях

Воздуховод и вентиляционные отверстия в подвальном помещении частного дома монтируются при условии соблюдения ряда правил.
При проектировании цокольного этажа обычно предусматриваются продухи. Это неширокие отверстия на каждой несущей стене дома. Вдобавок к этому устанавливаются две различающиеся по длине трубы: одна – под самым потолком помещения (не более чем на 30 сантиметров), вторая – на высоте 30 – 50 сантиметров от пола. В идеале их расположение – по диагонали по отношению друг к другу. Котельная вентиляция дома также должна работать безотказно. Здесь не лишним является и специально организованный сквозняк. Возможна и принудительная система через работу вентилятора.

Как оценить, правильно ли смонтирована вытяжка

Если в загородном доме вентиляционная установка функционирует правильно, то наблюдается следующее:

Свежий воздух свободно проникает через гостиную, столовую, спальные комнаты.
Несвежий воздух выводится через вентиляционные выемки в стенах ванной комнаты, спален, столовой, котельной, прачечной. В подвальных помещениях и туалете имеется отдельная вытяжная установка.
Металлический или гипсоцементный воздуховод – в виде труб монтируется в стене.
Воздуховодный канал закрепляется под самым потолком или монтируется внутри верхней части стены.
Кухонные и санузловые вытяжные каналы сводятся в общую вентиляционную систему внутри стен дома.
Горизонтальное расположение воздуховодов противоестественно, — они должны быть размещены под уклоном, чтобы была тяга.
Пластиковые трубы для вентиляционной системы Недопустимы.
Чтобы углекислый газ не оставался в кухонном пространстве, требуется установка вентиляционного купола. Он крепится на стене, а его канал уходит внутрь стены. Ширина такого купола должна превышать ширину газовой плиты в пределах 100 – 150 мм.

Как монтировать вытяжку на кухне?

Недалеко от места крепления вентиляционного купола на стене врезается электророзетка.
Место присоединения вытяжки фиксируется на стене, просверливаются дырки для пластмассовых наполнителей.
Вытяжка прикрепляется к стене на расстоянии до одного метра от газовых горелок на плите.
Купольное выходное отверстие через эластичный воздуховод присоединяется к входу вытяжной шахты (она внутри стены).
Вытяжной вентилятор работает от электрической сети. Нужно обязательно протестировать вытяжку, включая её в работу в разнообразных режимах.
Ширина трубы вытяжки должен быть не менее 120 мм.

Эксплуатация кухонной вытяжки и уход за ней

Перед очисткой вытяжки её требуется отключить от электросети. Далее очищать с помощью чистящих средств специально для металлических поверхностей. Нельзя применять образивные чистящие составы, шершавые губки во избежание царапин на поверхности корпуса вытяжки. Моющее средство нужно равномерно растереть по поверхности вытяжного купола и оставить на недолгое время, чтобы очищение было более эффективным. Жировые загрязнения с кнопок на корпусе удаляется с применением мягкой губки. После очищения корпуса вытяжки, его следует протереть насухо. В последнюю очередь вытяжку подключают к электросети.

Этапы установки вытяжки в ванной и туалете

Просверливается сквозной канал в стене снаружи помещения. Его ширина должен незначительно превышать диаметр вентиляторного корпуса.
Пока нет плиточной облицовки на стене, на место монтажа проводится кабель в 220В.
Муфта (жестяная или пластиковая труба) вставляется в отверстие; в трубу устанавливается вентилятор. Могут образоваться зазоры между муфтой и стеной; он наполняется цементным раствором либо шпаклевкой.
Двигатель вентилятора подключается к электросети. При этом осуществляется параллельное или последовательное подключение к осветительной сети провода питания.

Этапы установки вытяжки в подвале частного дома

Современные подвальные помещения в частном доме чаще используются технически. Там обычно находятся техника для водоочистки, инженерные установки, овощехранилища. Вентилирование воздуха здесь обязано быть безупречным.
Если подвал сравнительно не глубокий, продухи делают по всему периметру цокольного этажа. Все отверстия защищаются специальной сеткой от грызунов.

Если подвальное помещение более двух метров глубиной, то требуется особое вытяжное устройство:

В плитах перекрытий либо в деревянном полу просверливаются дырки для вводимого и выводимого воздуха через две воздуховодные трубы.
На крышу отводятся воздуховоды, оснащаются они своеобразным «грибком».
Нижний край воздуховода для притока воздуха проходит до уровня пола подвального помещения на 3 – 5 см выше.
Нижний край воздуховода для оттока воздуха отводится в подвальное помещение под самый потолок.
Если труба для оттока воздуха проходит по уличной стене дома, то её, как правило, утепляют.
Утепляются также и все воздуховодные части на чердачном пространстве и выше кровли. Если их не утеплять, то неизбежно скопление нежелательного конденсата. Важно помнить: воздуховодная труба сверху должна быть не рядом с мансардными окнами. Иначе проникновение неприятных запахов в жилое пространство неизбежно. А ведь главное назначение вытяжки – сохранение свежего воздуха в пространстве дома.

Несколько слов о воздуховодах

Воздуховод металлический производится из разной стали: из чёрной, из оцинкованной, — для небольших частных помещений используется редко. Ведь металл, как правило, всегда тяжелее пластика, а, значит, его монтировать труднее. Они сложнее поддаются соединению. Сталь со временем начинает ржаветь. Оцинкованный верхний слой способен этот процесс замедлить, но предотвратить не может. При коррозии металл издаёт специфический запах, что тоже является его недостатком. Вентиляционная шахта из металла приумножает все возможные шумы. Всё это крайне не желательно в частном доме.
Воздуховод пластиковый более долговечен, не подвергается коррозии. Пластик лёгкий и не создаёт опасных ситуаций для домочадцев, когда смонтирован над головой (степень провисания – минимальная). Кроме этого, устанавливать его намного проще. Поскольку пластик легко разрезать, он позволяет монтировать усложнённые разветвления. Воздух беспрепятственно циркулирует внутри пластикового воздуховода, по сравнению с металлическим. Не следует забывать и о том, что воздуховоды из пластика гораздо дешевле по своей стоимости, а, значит, являются выгодным приобретением для экономного хозяина.

0,1898 s

superarch.ru

РубрикаДом
