Вытяжка для ванной и туалета в частном доме – как сделать вентиляцию, виды, обратный клапан (+ фото)

Содержание

как сделать принудительную вытяжку, инструкция, фото, видео

Как сделать вытяжку в частном доме таким образом, чтобы было свежо, сухо и тепло? В туалете и ванной комнате этот вопрос особенно актуален. Рассмотрим устройство принудительной вытяжной системы своими руками. Материал снабжен видео и фотоинструкцией.

Естественная вентиляция

Естественный воздухообмен возможен за счет разницы плотности и температуры воздуха внутри помещения и снаружи дома. Сила тяги находится под влиянием:

  • сечения каналов;
  • наличия поворотов;
  • направления и силы ветра;
  • теплоизоляции системы и пр.

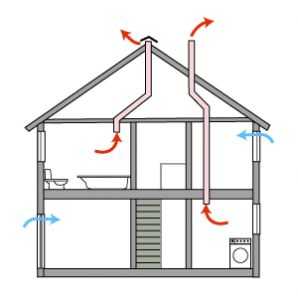

Такой тип вентиляции представляет собой специально устроенные вертикальные каналы. Система получила распространение благодаря относительно невысокой цене и простоте конструкции. Отсутствие сложных элементов и механических частей обуславливают надежность естественной вентиляции.

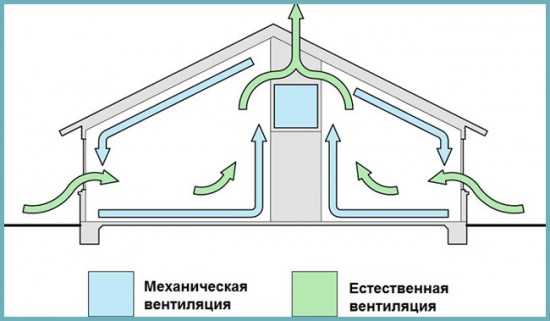

Сравнение работы систем вентиляции в доме

Обслуживание системы сводится лишь к периодическим осмотрам возможность уменьшить потери тепла. Свежий уличный воздух быстрее прогреется. Поток в системе естественной вентиляции не регулируется. Это может ухудшать микроклимат. Эксплуатация практически бесшумна.

Естественная вытяжка имеет и ряд недостатков. Например, зависимость от погоды. В летнюю жару, когда температура воздуха на улице может быть выше, чем в доме, такая вентиляция не справляется со своей прямой задачей. А зимой отмечаются значительные потери тепла. Также в помещение могут проникнуть насекомые или уличная пыль.

Подбирая диаметр вентиляционных каналов, необходимо учитывать величину воздухообмена. Для туалета достаточным считается 30 куб.м./ч, для ванной комнаты 50 куб.м. в час.

Принудительная вентиляция

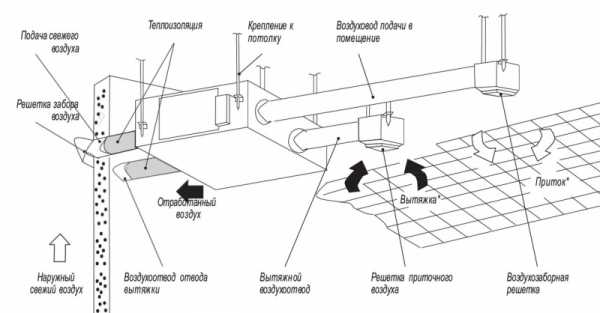

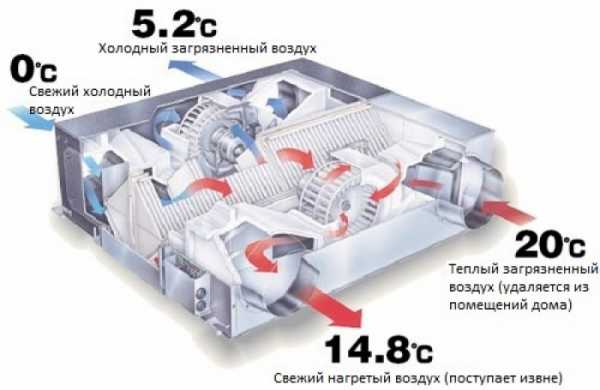

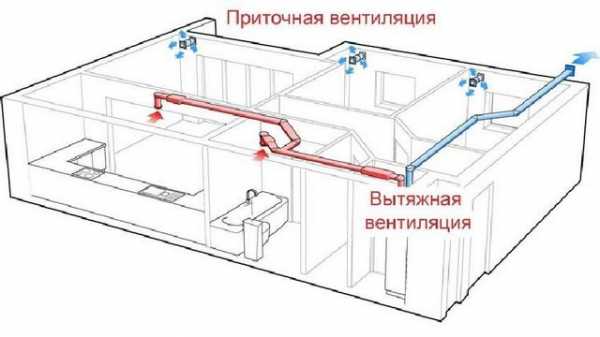

Приточно-вытяжная система принудительной вентиляции включает теплообменник, фильтры и вентиляторы. Поступающий с улицы чистый воздух при необходимости нагревается и распределяется по комнатам. А загрязненный принудительно высасывается наружу. Такой тип вентиляции характеризуется высокой эффективностью и производительностью.

Принудительная вентиляция

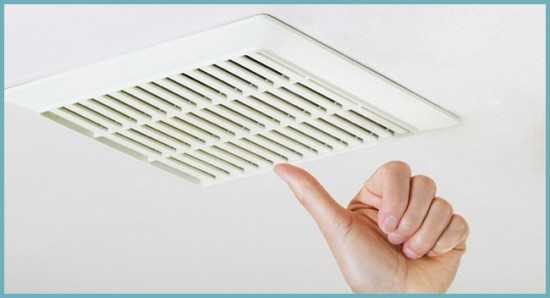

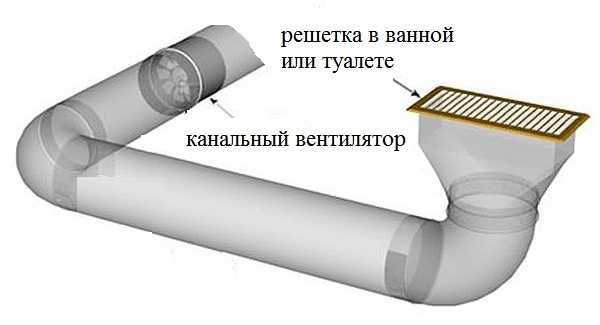

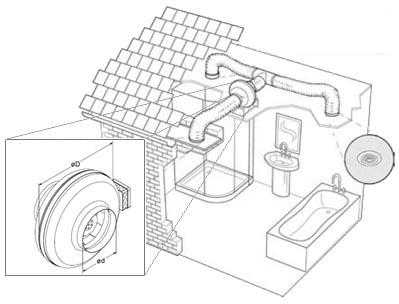

Для организации вытяжки в туалете и ванной комнате используют вентиляторы с подшипниками или на втулках. Второй вариант предпочтительнее, поскольку такое устройство работает тише и имеет более демократичную цену. Распространено подключение вентилятора к выключателю света. Тогда вытяжка начнет функционировать, как только зажжется лампочка. Или монтируют отдельный выключатель для вентиляции, располагая его на стене или на корпусе устройства.

Важно! Оснащая входной уличный канал вентиляционной системы фильтрами, необходим постоянный уход за ними. Их нужно  регулярно менять, поскольку загрязненный фильтр не позволит проходить в помещение достаточному количеству свежего воздуха. А скопившиеся в нем вещества могут стать источником размножения бактерий и вредоносных организмов.

Современные технологии позволяют оборудовать принудительную вентиляцию датчиками влажности воздуха. В этом случае механизм сработает, как только показатель содержания влаги достигнет указанного параметра. Но кроме удобства данный вариант имеет и недостаток. Например, вытяжка может сработать во время купания ребенка, создав ненужный сквозняк. Также существуют вентиляции с датчиком движения. Срабатывание их наступает, когда в комнату кто-то входит. Принцип действия тот же, что и при подключении к выключателю света, но стоимость датчика гораздо выше.

Совет. Дополнительно вентиляционная система ванной комнаты и туалета может быть оснащена таймерами. Т.е. появляется возможность задержки выключения после выхода из санузла.

Установка вентиляции своими руками

При выборе вентилятора необходимо обратить внимание на то, чтобы уровень шума не превышал 35 дБ.

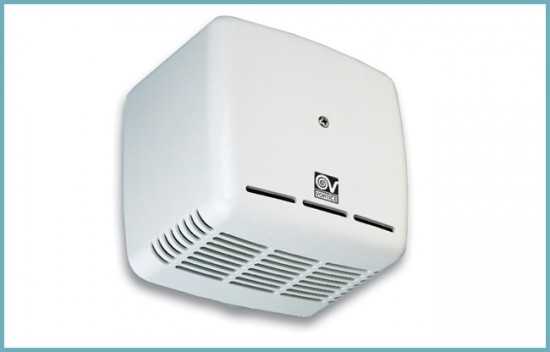

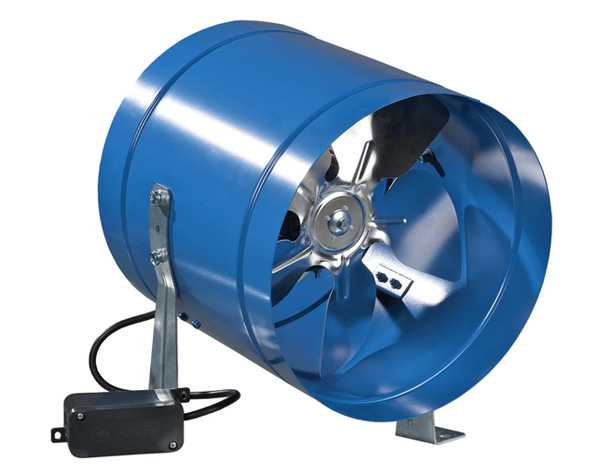

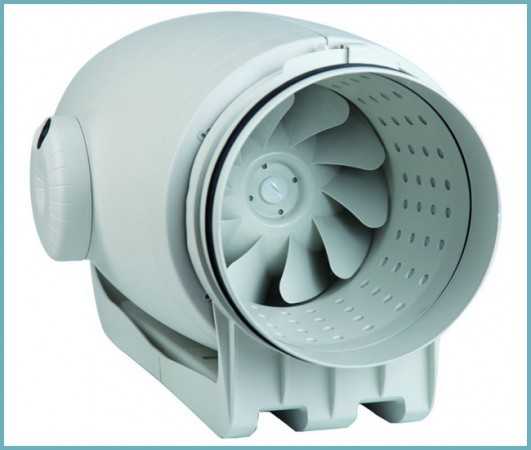

Канальный нагнетатель центробежного типа с пониженным уровнем шума

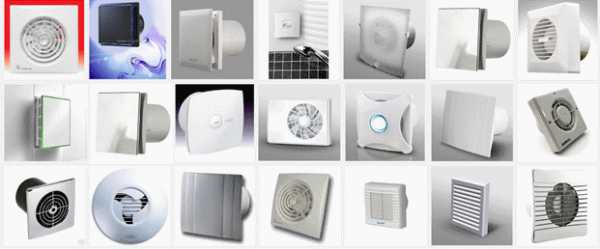

По конструкции вентиляторы могут быть:

  • осевыми;
  • центробежными;
  • центробежно-осевыми;
  • диаметральными.

Первый тип вентиляторов монтируется, если система без каналов. Центробежное устройство имеет самую высокую производительность, но и работает громче прочих. Центробежно-осевой вентилятор отличается малым весом, тихой работой и высокой эффективностью. Воздуховод для частного дома может быть в виде:

  • гофрированной трубы;

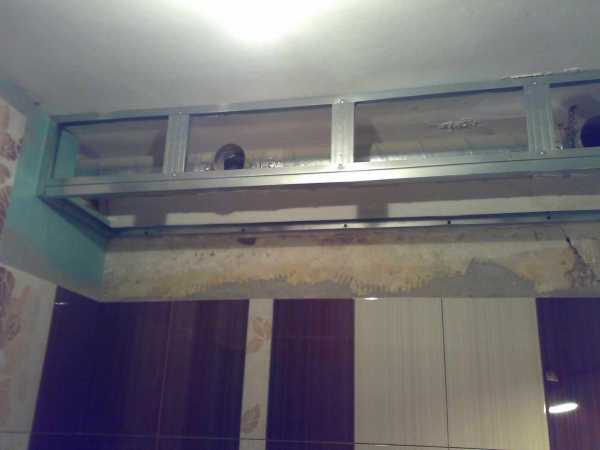

  • короба из профиля;
  • круглого или прямоугольного пластмассового изделия.

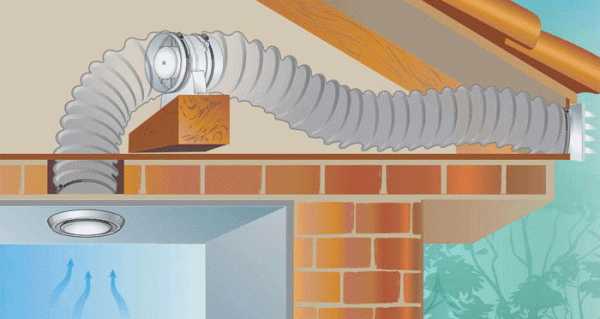

Вытяжной центробежный вентилятор

Если принудительная вентиляция организуется только в санузле, а все прочие комнаты планируется проветривать, то целесообразно смонтировать простую безканальную систему. Перед установкой вентилятора необходимо отключить электричество. Обычно на устройстве имеются специальные клеммы для крепления. Привинчивать что-то саморезами обычно не требуется. Присоединение к сети электропитания проводят с помощью нового двужильного провода.

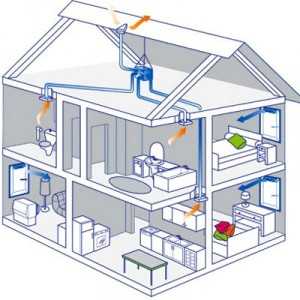

Но если нужно обеспечить принудительную вентиляцию во всем доме, необходимо приобретение специального оборудования. Его чаще всего располагают на чердаке или в технических помещениях. Оно представляет собой агрегат, обеспечивающий подачу чистого и вывод загрязненного воздуха, фильтрацию, нагрев. Рассчитать мощность можно опираясь на количество жильцов, размеры дома, материал стен. Обычно достаточно 150-600 куб.м./ч. Современные воздуховоды собираются по принципу конструктора и могут быть замаскированы навесными или натяжными потолками.

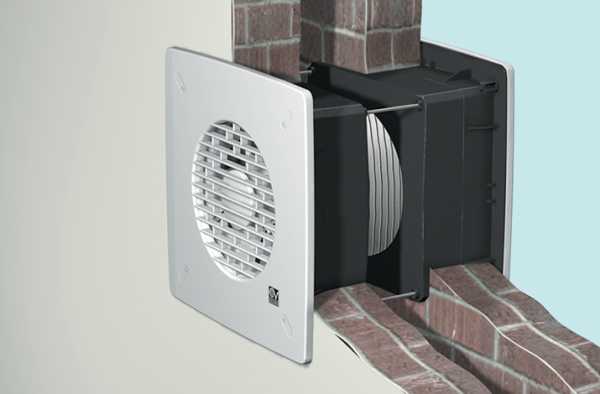

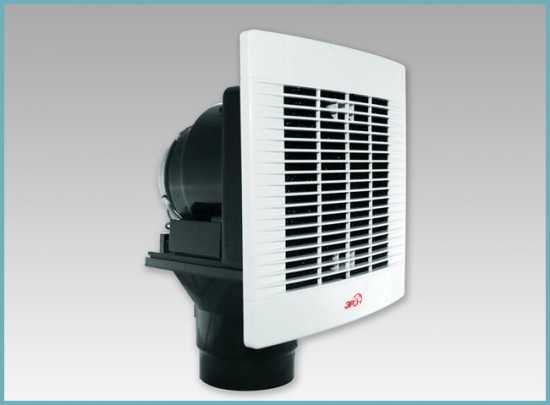

Вентилятор с обратным клапаном

Нормально работающая вентиляция имеет огромное значение для микроклимата дома. Особенно важен хороший воздухообмен в ванной комнате и туалете. Ведь двери в этих помещениях часто держат закрытыми, а уровень влажности высокий. Чтобы избежать появления плесени на стенах, грибка и прочих неприятностей необходимо позаботиться о качественной вытяжной системе.

Монтаж системы приточно-вытяжной вентиляции: видео

Вентиляция в доме своими руками: фото



sad24.ru

Вытяжка в ванной в частном доме | Ванная, туалет

» Ванная, туалет


Устройство вытяжки в частном доме своими руками

Воздухообмен играет важную роль в обеспечении жизнедеятельности людей, поэтому еще на стадии проектирования дома нужно тщательно продумать как сделать вытяжки в частном доме.

Правильно устроенная вентиляционная система обеспечит своевременное удаление вредных испарений из внутренних помещений, погреба и канализации.

В целях пожарной безопасности вытяжку в обязательном порядке устанавливают в котельной, над газовой плитой, а также в помещениях, где есть камины и колонки.

Монтаж вытяжек котла и другого газового оборудования несложен, при желании все работы можно сделать своими руками.

Чтобы вентиляция нормально работала, необходимо установить вытяжки в следующих помещениях частного дома: кухне, котельной, ванной, туалете над плитой, подвале.

Кроме этого, нужно сделать вытяжку канализации.

Какие бывают вытяжки в частном доме:

  • Воздухообменная система с естественным побуждением
  • Воздухообменная система с принудительным побуждением.

Естественная воздухообменная система частного дома функционирует за счет тяги, возникающей между приточным и вытяжным отверстием.

Приточные потоки попадают в дом через неплотности в строительных конструкциях, приоткрытые форточки, приточные клапана. Для выведения отработанного воздуха необходим монтаж вытяжной трубы.

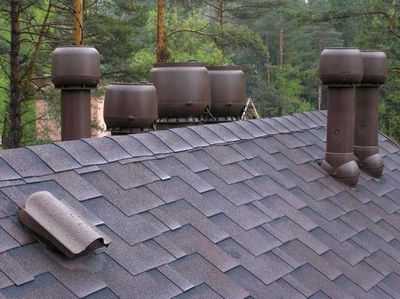

Воздуховод выводится на крышу частного дома, причем его верхний конец должен возвышаться над уровнем конька не менее чем на 70 см.

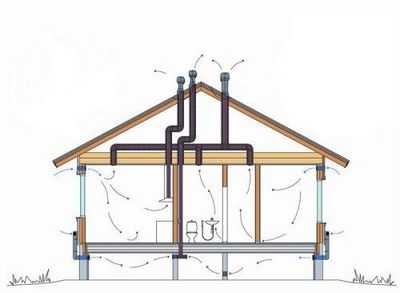

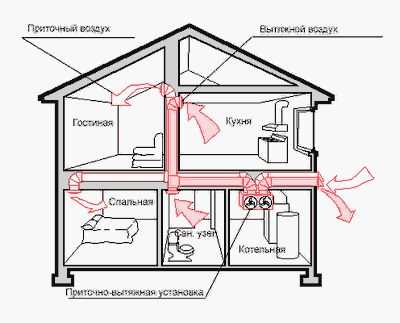

Схема правильно сделанной вытяжки частного дома своими руками:

  • Воздух поступает в дом через жилые комнаты (спальни, столовые, гостиные)
  • Воздушные потоки удаляются через кухню, ванную, котельную. Кроме этого, вытяжки должны быть в подвале и туалете.

Для канализации и погреба в частном доме нужно делать автономную вытяжку.

Естественную вытяжку в частном доме можно легко сделать своими руками. Для этого используются воздуховоды из пластика или металла.

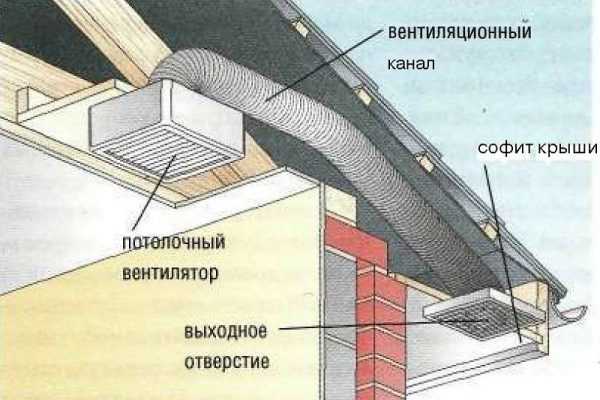

Воздушный канал нужно сделать под потолком или врезать его в стену (как можно выше). В кухне, ванной и туалете монтируются отдельные отверстия для отвода воздуха, которые подключаются к общей системе.

При этом нельзя делать горизонтально расположенные воздуховоды, так как это вызовет остановку тяги.

При принудительном воздухообмене потоки приводятся в движение электрическими вентиляторами. По сравнению с естественной, принудительная вытяжка имеет множество преимуществ.

Такая система не зависит от погодных условий и времени года. Вместо вентиляторов можно сделать моноблочную или наборную установку.

Моноблоки легко монтируются, отличаются бесшумной работой, скромными габаритами и относительно небольшой производительностью.

Поэтому они больше подходят для небольших коттеджей, тогда как в большом частном доме лучше делать наборную вентиляцию.

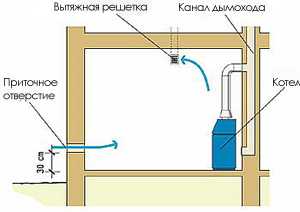

Воздухообмен в помещении с отопительным оборудованием

Для качественного горения газа требуется кислород. При его нехватке снижается эффективность работы котла, колонки и другого газового оборудования.

Тепловой энергии выделяется несоразмерно меньше, чем расходуется топлива. В котельной и кухне собирается угарный газ и недоокисленные вещества, негативно влияющие на здоровье людей.

Видео:

Тогда как правильно сделанная вентиляция в частном доме обеспечит своевременное удаление газа в случае его утечки.

Требования к вытяжке в помещениях с газовым отопительным оборудованием в частном доме:

  • Закрытая камера сгорания газового котла должна быть укомплектована коаксиальным каналом, через который осуществляется подача воздуха на горелку и отведение продуктов горения
  • При установке котла с открытой камерой сгорания необходима отдельная вентиляционная труба. Особенно это касается частного дома с котельной, вынесенной в отдельную комнату. Кроме этого следует обеспечить стабильный приток воздуха (приоткрытую форточку или приточный клапан)
  • Одна дымоходная труба рассчитана максимум на 2 единицы оборудования (например, дымоход можно сделать поблизости от котла и колонки)
  • Вентиляционная вытяжная система для газового котла или колонки, собранная своими руками, должна быть абсолютно герметичной. Даже самая маленькая щель грозит утечкой угарного газа, представляющего опасность для жизни жильцов
  • Швы в местах, где соединяются дымоходы, нужно обработать герметиком с повышенной термоустойчивостью
  • Для предотвращения возгорания все трубы вытяжки котла, газовой плиты или колонки должны быть обработаны термоизоляционными материалами. В местах вывода трубы на крышу частного дома устанавливаются специальные огнеупорные прокладки
  • Система отвода воздушных потоков, расположенная на кухне над газовой плитой или в котельной, должна обеспечить отток в количестве от 1 до 3 всего объемах воздуха. Такие же нормы воздухообмена действительны и для помещений, в которых находятся колонки.

Чтобы сделать вытяжку газового котла или колонки, необходим вентилятор для дымохода с обратным клапаном (для принудительной вентиляции), вентиляционная решетка, металлическая или асбестовая вытяжная труба.

Делать дымоход из пластика ни в коем случае нельзя в связи с низкой термоустойчивостью материала.

Видео:

Устройство с обратным клапаном предотвратит возврат угарного газа и копоти обратно в помещение.

Как сделать своими руками вытяжку в котельной частного дома:

  • Наметьте место для вытяжки (лучше недалеко от газового котла)
  • Просверлите отверстие в стене котельной, для этого можно использовать перфоратор
  • Оберните канал огнеупорным изолирующим материалом и вставьте в отверстие
  • Установите в дымоход вентилятор и подключите ему питание (для принудительной вытяжной системы).

Воздухообмен на кухне и санузле

Для того чтобы своевременно удалять углекислый газ, копоть, пар и жир, выделяющиеся в процессе приготовления пищи, в кухне над плитой нужно установить вытяжной зонт.

Ширина кухонных зонтов варьируется от 50 до 120 см. Когда будете делать вентиляцию, помните, что кухонная вытяжка должна быть шире плиты на 10-15 см.

Производительность устройства зависит от размеров помещения: по санитарным нормам воздух на кухне должен полностью смениться хотя бы 1 раз.

Видео:

Как сделать своими руками вытяжку кухне над плитой:

  • Для работы вытяжного зонта необходима отдельная розетка, расположенная поблизости
  • Наметьте места крепления, высверлите отверстия под саморезы или дюбеля
  • Прикрепите вытяжку к стене. Устройство должно располагаться над плитой на расстоянии 0,7 см-1 м
  • Гибкий воздуховод на кухне подсоедините к вентиляционной шахте (через стену или потолок)
  • Устройство подключите к сети, после чего протестируйте его работу.

Следует иметь в виду, что при монтаже вытяжки для газовой колонки в частном доме можно подсоединить вентиляционный канал к дымоходу камина или котла.

Если такой возможности нет, то потребуется монтаж отдельной трубы с диаметром не менее 12 см.

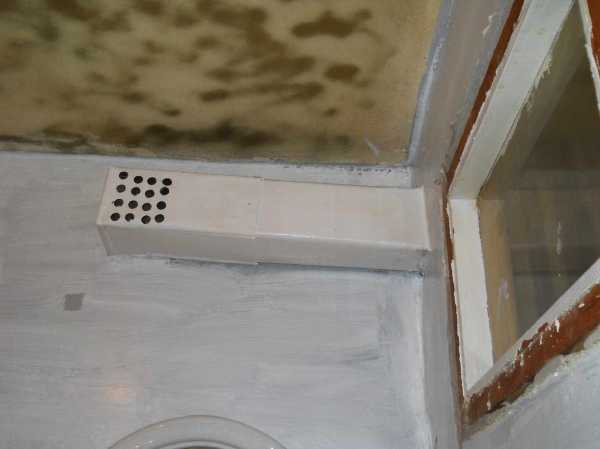

Санузел – это специфическое помещение с постоянно повышенной влажностью.

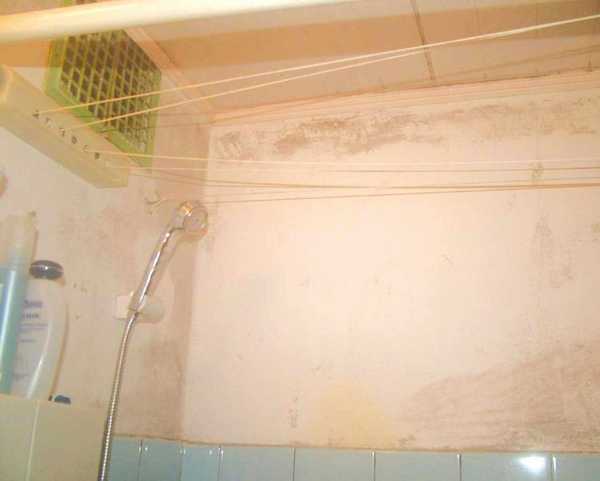

При отсутствии правильно организованной вентиляции на стенах образуется грибок, в итоге начинает портиться сантехника и отделочные материалы.

По способу организации, воздухообмен в ванной и туалете делится на естественный и принудительный.

При устройстве естественной вытяжки в ванной и туалете вентиляционный канал подключается к основной трубе.

Если она расположена слишком далеко (в противоположной стороне частного дома), то рекомендуется делать автономный воздуховод.

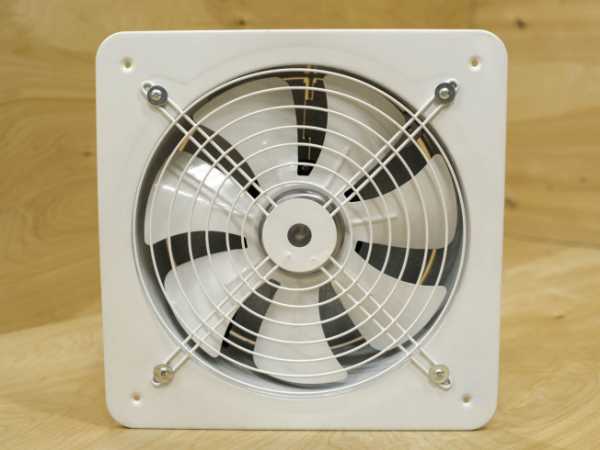

Принудительная вентиляция в ванной и туалете устраивается путем установки вытяжных вентиляторов.

Подходят только вытяжные устройства, рассчитанные на работу в условиях повышенной влажности.

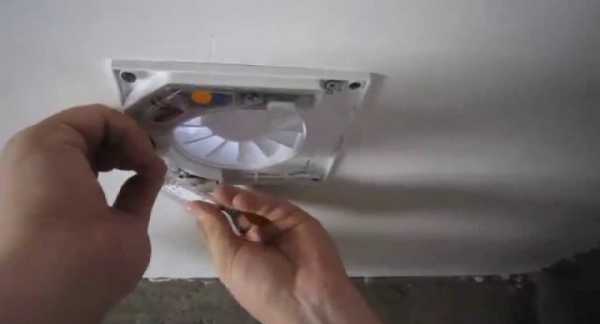

Установка вентилятора в ванной комнате и туалете частного дома:

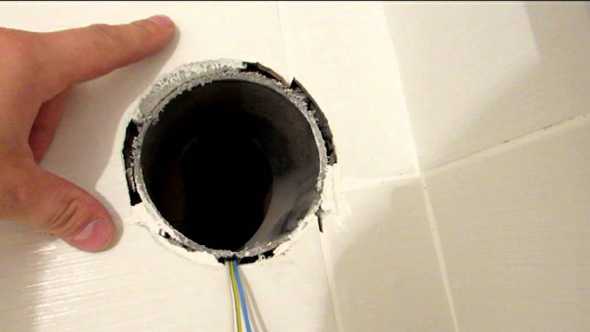

  • Для монтажа вытяжки в ванной комнате или туалете просверлите в стене сквозное отверстие по диаметру муфты вентилятора
  • Перед установкой вентилятора в ванной комнате и туалете заранее подведите питание и сделайте розетку. Хорошо это делать заранее, до укладки плитки
  • Вставьте в отверстие муфту
  • Высверлите в стене ванной комнаты отверстия для крепления
  • Снимите с вентилятора для ванной комнаты лицевую панель
  • Подключите кабель
  • Закрепите устройство на стене с помощью дюбелей или саморезов
  • Поставьте на место переднюю панель, установите с наружной стороны вентиляционную решетку.

Воздухообмен подвала и канализации

При строительстве частного дома следует уделить внимание устройству вентиляции погреба.

В подвале, расположенном на небольшой глубине, достаточно сделать по всему периметру цокольной части фундамента продухи.

Чтобы через них внутрь погреба не проникали грызуны, закройте отверстия мелкоячеистыми решетками.

При высоте стенок в подвале свыше 2-х метров нужно делать полноценную вытяжную систему.

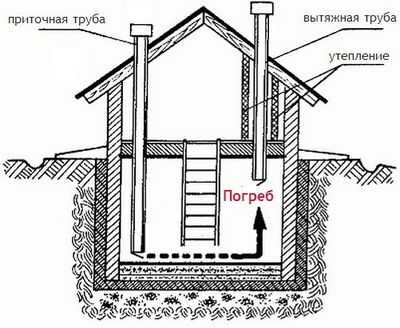

Для устройства естественного воздухообмена погреба частного коттеджа используется следующая схема:

  • В потолок погреба врезается два воздуховода (приточный и для вытяжки)
  • Воздуховоды погреба выводятся на крышу дома
  • Приточный воздуховод в подвале также выходит на крышу, но при этом его нижнюю часть нужно опустить на расстояние примерно 50 см над уровнем пола в противоположном от вытяжного отверстия углу. Такое размещение каналов обеспечит нормальную тягу (воздух будет поступать в нижнюю часть погреба, проходить через все помещение и удаляться через верхнее отверстие)
  • Если установить канал вытяжки в подвале поблизости от дымоходной трубы, то тяга значительно увеличится
  • Чтобы предотвратить собирание конденсата, все участки трубопровода, расположенные на чердаке и выше крыши, нужно обернуть теплоизоляционным материалом.

Более надежным вариантом для частных коттеджей считается принудительная вентиляция в подвале. В этом случае монтаж высоких каналов не обязателен.

Воздухообмен в подвале будет происходить за счет электрических вентиляторов, установленных в воздушные каналы.

Кроме этого, каналы погреба можно подсоединить к общей домашней принудительной вентиляции. Такая система особенно удобна, если в подвале расположен тренажерный зал.

При устройстве автономной канализации следует обезопасить себя от проникновения в дом неприятных запахов.

Имейте в виду, работа вытяжки будет эффективной, только при полной герметичности всех частей канализации. Вытяжку канализации можно организовать с помощью фановой трубы.

Для реализации этого варианта вентиляции используйте трубы, такие же, как и остальной канализации.

Монтировать устройство рекомендуется на выводе стояка канализации. Наружную часть канала канализации можно вывести под крышу.

Видео:

Проследите, чтобы его конец располагался как можно дальше от окон.

В противном случае неприятные запахи канализации будут проникать в дом.

Как сделать вытяжку в туалете в частном доме?

Несколько дней назад, закончил работу, на которой, помимо прочего пришлось делать вытяжку. Люди из пристройки сделали ванну.

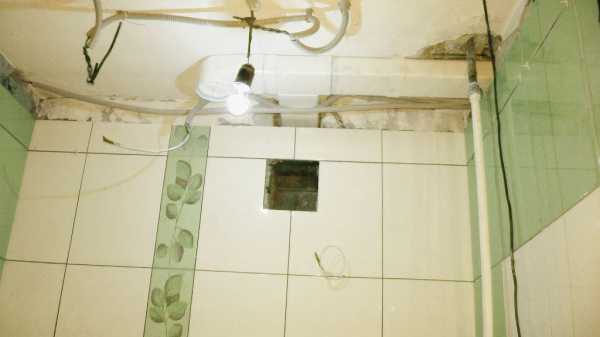

Для вытяжки я пробил котельцовую стену, вставил, в полученное отверстие, обыкновенный кусок канализационной трубы (110-ь миллиметров) трубу зашпаклевал почти заподлицо со стенной (оставил полтора сантиметра под кафель и клей). В эту трубу, после облицовки кафелем, вмонтировал вентилятор (диаметр посадочного места вентилятора и трубы отлично подходят друг другу. Естественно проводку спрятал в стене

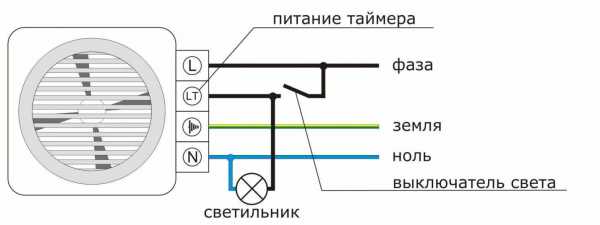

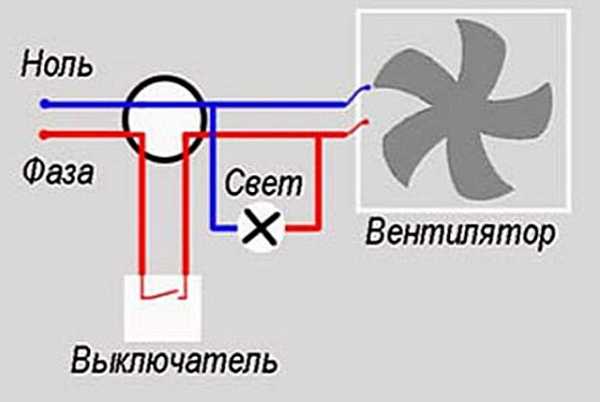

Вытяжка получилась шикарная, вентилятор включается вместе со светом, но можно и по отдельности.

Сам вентилятор стоит чуть больше десяти долларов, работа пятьдесят (электрика, плюс крепление вентилятора и долбёжка стены).

В Вашем случае можно сделать точно так же, пробили стену, установили вентилятор, вытяжка готова.

А вообще маловато информации в вопросе, что за туалет, какая там канализация? Есть ли электричество в помещении? Если сливной, а не дырка в полу, то можно вентиляцию сделать с канализации,

Стояковую канализацию, выводим вертикально на крышу туалета, все запахи будут уходить в неё, ну и плюс вентилятор в стене.

модератор выбрал этот ответ лучшим

Обустройство вытяжки в частном доме своими руками

Содержание:

Вытяжка в частном доме чаще всего планируется в помещениях специального назначения, таких как ванная, туалет, кухня, котельная, бассейн. Однако не все знают, как важно заложить в проект вентиляционной системы вытяжные устройства для каждой комнаты, так как это является залогом здоровья домочадцев. Ведь в нынешних условиях полной герметичности помещения, чему активно способствуют пластиковые окна и металлические двери, не остаётся возможностей для доступа свежего воздуха, а также для удаления отработанной среды.

Виды вытяжных систем

Проектировать вентиляционную систему, а также отдельные её узлы, необходимо с учётом ряда факторов: площади помещения, количества окон, а также качества установки дверей и оконных рам, количества проживающих членов семьи, конфигурации помещения и его целевого назначения.

При этом вытяжка в частном доме может быть оборудована несколькими путями:

  1. На основании естественного движения воздушных потоков, что подразумевает наличие щелей в оконных и дверных проёмах, регулярное проветривание и установку вытяжных клапанов, действие которых основано на механической регулировке жалюзи или заслонок. В результате циркуляция воздушных потоков производится по большей части без вмешательства человека, за исключением ситуаций, когда необходимо закрыть/открыть вытяжной клапан. Явным недостатком естественной вытяжной системы является зависимость от внешних факторов, среди которых: скорость ветра, перепад давлений, разница температур внутри и вне помещения. Однако плюсом является возможность дополнительно установить в любом жилом помещении стеновые вытяжные клапаны, функцию которых выполняет вытяжка в стене частного дома. То есть не обязательно закладывать в проект все вентиляционные отверстия, так как всегда можно сделать разводку от центральной магистрали вентиляции.
  2. С помощью установки механической вытяжной вентиляции, которую можно реализовать двумя путями. Первый из которых подразумевает усиление оттока отработанного воздуха посредством электровентиляторов, расположенных в помещениях специального назначения. Чаще всего устройство вытяжки в частном доме по такому принципу выполняется в санузле, на кухне, в бассейне. Ещё одним способом усилить отток отработанной воздушной среды является централизованная система вентиляции с вытяжным узлом.

В этом случае оборудуется разводка вентиляционных каналов, посредством которых к каждой комнате жилья подводятся труба. Специальная установка, частью которой является вытяжное устройство (электровентилятор), создающее принудительное побуждение движения воздуха по направлению из помещения, отвечает за продуктивность работы системы. Такое оборудование весьма дорогостоящее и требует определённого уровня знаний.

Особенности оборудования вытяжки на кухне и в санузле

В помещениях, где уровень влажности превышает норму или регулярно попадают в воздушную среду такие загрязнения, как частицы жира или запахи во время приготовления еды, система вытяжки в частном доме быстро справится с возложенными на нее задачами по удалению воздуха в объемах достаточных для конкретной площади. Чтобы усилить отток загрязненной среды из санузла, достаточно оснастить выходное отверстие вентиляционного канала вентилятором.

Сегодня производители предлагают модели вытяжных устройств с датчиками автоотключения и измерения уровня влажности. Столь полнофункциональные приборы будут работать исключительно по мере необходимости или тогда, когда включается свет. Производительность вентилятора должна соответствовать размерам помещения.

Вытяжка в туалете частного дома выбирается из учета объема помещения и номинальной кратности воздухообмена, которая для санузла равна 7. Оба значения умножаются, в результате можно определить производительность вытяжки без разряжения воздуха, которое создается при несоразмерно сильном оттоке воздуха из помещения, что приводит к сквознякам.

Монтаж вытяжки в частном доме, в какой бы из комнат ни планировалась ее установка, осуществляется с учетом физических особенностей прогретого и охлажденного воздуха. Наверняка, многие замечали, что вентиляционные решетки на кухне, в санузлах, в прочих помещениях располагаются высоко, как правило, под потолком или непосредственно в потолке. Это объясняется тем, что поступающий прохладный воздух опускается вниз, а теплый отработанный – поднимается. Подобная схема вытяжки в частном доме позволит более эффективно использовать вентиляционную систему.

Если рассматривать кухню, то здесь может потребоваться установка нескольких узлов вентиляции: вытяжки над плитой, которая выполняет задачу по удалению запахов и загрязнений, а также необходима газовая вытяжка в частном доме, удаляющая продукты горения газа от водонагревателя или колонки. Не всегда есть возможность выделить для этого отдельную площадь, соответственно, многие устанавливают такое оборудование на кухне. Воздуховод при этом должен быть огнеупорным, как правило, предпочтение отдается стальным гофрированным трубам.

Алюминиевая гофра намного слабее противостоит высоким температурам, чем стальное изделие. А гибкость и отсутствие колен позволит повысить эффективность оттока отработанного воздуха. Единственным нюансом является необходимость герметизации швов.

Особенности обустройства вытяжки в подпольном и котельном помещении

Далее разбираясь в нюансах монтажа вытяжных отверстий и воздуховодов, следует остановиться на особенностях установки, соблюдения которых требует вытяжка в подвале частного дома.

При строительстве, если дом предполагается строить с цоколем, закладываются так называемые продухи, которые представляют собой отверстия небольшого диаметра. Располагаются они на каждой из несущих стен. Дополнительно к тому необходимо установить две трубы разной длины: первая из них должна брать свое близко к потолку, примерно на расстоянии 30 см, а начало второй находится на уровне 30-50 см от уровня пола. Трубы находятся друг напротив друга, лучше, если местоположение их будет по диагонали относительно друг друга.

Вытяжка в котельной частного дома обустраивается любым удобным путем, главное, чтобы она справлялась со своей задачей. При естественной вентиляционной системе важно позаботиться о том, чтобы вытяжная труба располагалась под потолком. Также в помещении такого типа рекомендуется организовать искусственный сквозняк. Принудительная система организовывается посредством установки вентиляторов.

Источники: http://stoydiz.ru/ventilyaciya-v-dome/kak-sdelat-vytyazhku.html, http://www.remotvet.ru/questions/6222-kak-sdelat-vytjazhku-v-tualete-v-chastnom-dome.html, http://oventilyatsii.ru/obustrojstvo-vytyazhki-v-chastnom-dome.html


Комментариев пока нет!

restart24.ru

Установка вентиляции в ванной комнате и туалете частного дома

Вентиляция в ванной комнате и туалете, в которых всегда присутствует повышенный уровень влажности, провоцирующий появление плесневого грибка, должна обладать достаточной эффективностью. Если в современных и более старых многоэтажных домах, таких как хрущевки, ее наличие предусмотрено типовым проектом, то в частном доме об этом приходится задумываться самому владельцу еще на начале строительства. Не обладая определенными знаниями и не разбираясь в тонкостях монтажных работ, установить ее самостоятельно без ошибок сложно, но взяв на вооружение существующие правила, это станет возможно.

1

Принцип действия систем воздухообмена

Еще на стадии проектирования частного дома следует придерживаться норм установки и эксплуатации вентиляционных каналов, по которым:

  • Приток воздуха должен располагаться внизу, а вытяжка сверху, как можно ближе к потолку. Чтобы обеспечить проветривание всей комнаты, их помещают в противоположных углах.
  • Их внутренняя поверхность делается максимально гладкой, а направление движения воздуха осуществляется по прямой.
  • На устраиваемых поворотах избегают крутых изгибов.
  • Вентилятор нельзя располагать вблизи воды, рядом с ванной, раковиной, унитазом.
  • Для разных этажей прокладывают отдельные воздуховоды.

Все системы вентиляции разделяют по принципу действия – с естественной тягой и механическим побуждением. Если ванная комната имеет скромные размеры и ее услугами пользуется небольшое количество жильцов, то обустраивают первый тип вентиляции, в остальных случаях – второй.

Естественная система работает за счет разницы плотности воздушных масс и температуры, когда прогретый и более легкий воздух, стремясь вверх, проходит по вытяжным каналам и оказывается на улице. При этом его замещает более плотный холодный воздух, попадающий в помещение через приточную систему воздуховодов. Чем больше разница величин, тем выше потенциал и лучше тяга.

Такая схема хорошо работает зимой, но с наступлением теплых дней разница температур становится минимальной и ее эффективность падает. Принудительная вентиляция лишена этих недостатков, поскольку в систему устанавливается вентилятор, который и отвечает за перемещение воздушных масс.

2

Устройство вентиляции в частном доме

Раньше нормальный воздухообмен в квартире обеспечивали естественные щели в деревянных окнах, по проему двери, а если частный дом был из бруса, то еще и межвенцовые пустоты. Но сегодня при возведении жилья широко используются современные энергосберегающие технологии, снижающие затраты на отопление и одновременно препятствующие свободной циркуляции воздуха.

Поэтому многие хозяева оставляют дверь приоткрытой, а в пластиковых окнах используют функцию микропроветривания, что предполагает наличие небольшой щели. Попадая внутрь, свежий уличный воздух прогревается и отводится через трубу камина, печного отопления или существующие вентиляционные каналы. Но данная схема не лишена недостатков – в дом попадают пыль, мошки, проникает шум, а в зимний период морозный воздух, который провоцирует появление сквозняков.

В качестве современного и доступного решения многие домовладельцы предпочитают устанавливать вентиляционный клапан. Преимущества его использования очевидны:

  • обеспечение необходимого воздухообмена;
  • монтаж легко осуществить своими руками;
  • врезается непосредственно в стену в удобном для этого месте.

В зависимости от типа и оснащения водяной, электрической системой подогрева воздуха устройство обеспечивает комфортные условия проживания в любое время года.

Но полноценная система будет состоять из нескольких элементов, таких как:

  1. 1. Вентиляционный канал. Представляет собой шахту круглого или квадратного сечения, ведущую на крышу дома. Чтобы продвижению воздушного потока ничего не мешало, его делают максимально прямым. Допускается наличие горизонтальной вставки, но длиной, не превышающей 1–2 м.
  2. 2. Вентиляционный выход – отверстие в стене, соединенное с каналом. Для приема больших объемов воздуха его делают достаточного размера, не меньшего, чем у центрального воздуховода.
  3. 3. Вентиляционная решетка. Изготовленная из пластика, металла, она служит украшением и, закрывая собой выход, предупреждает проникновение в него воды, мусора.

3

Назначение и типы конструкции

Учитывая характеристики системы, выделяют несколько типов:

  • Вытяжная. Воздух удаляется через специальный отводной канал.
  • Приточная. Подача воздуха в помещение осуществляется под избыточным давлением, в результате чего отработанные потоки удаляются наружу через шахту.
  • Смешанная. Данная система совмещает в себе перечисленные выше виды вентиляции и является самой эффективной.

Кроме этого, учитывая особенности конструктивных элементов, их разделяют на канальные и бесканальные. В первом случае подача воздуха осуществляется по специальным коробам. Данный тип вентиляции используется, если воздушный поток необходимо направить к отдаленным участкам и попутно очистить его от конденсата, пыли, других загрязняющих веществ.

Бесканальные. В этом случае воздушный поток движется по встроенным внутри стен воздуховодам и в санузел подается (отводится) через отверстие, обычно закрытое декоративной решеткой. Такое устройство характерно для типовых многоэтажных домов, в которых между ванной и туалетом находится вентилируемое окно, а в одной из комнат расположен выход к центральному вентканалу.

Установив вентилятор, можно совместить принудительную и естественную системы и получить оптимальный вариант – смешанный тип вентиляции. Если канал располагается далеко, то к нему прокидывают прямоугольные, круглые или гофрированные короба. Стенки изготовленных из пластика изделий абсолютно гладкие и не препятствуют движению воздуха, к тому же они гасят шумовые волны, вызванные работой вентилятора. Мягкие гофрированные секции хорошо подходят для обхода сложных препятствий.

Чтобы вытяжка эффективно справлялась со своим назначением, монтаж проводят, придерживаясь следующих правил:

  • местом ее установки выбирается противоположная от входной двери стена;
  • вентилятор утапливается в шахту, надежно закрепляется, и все щели заполняются герметиком;
  • электропроводка в целях безопасности делается закрытой.

Управление вентилятором в санузле подключают напрямую к выключателю света, тогда запахи будут удаляться сразу, но в ванной предпочтительнее иметь отдельный выключатель.

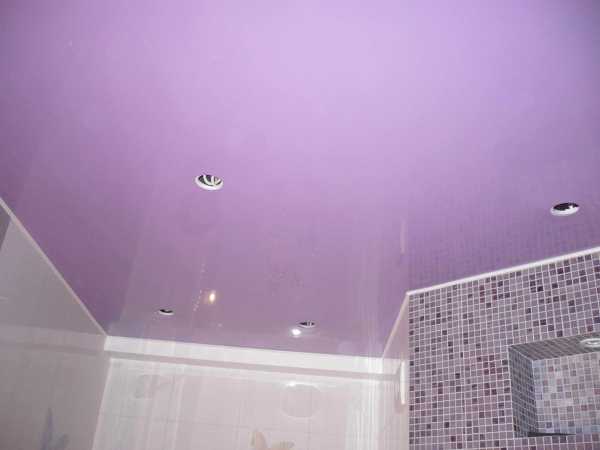

Часто в санузле на потолок монтируются подвесные, натяжные конструкции. Если шахта располагается ниже их уровня, то для вентиляции пространства между потолками недалеко от вентиляционного отверстия устанавливают решетку. Если же шахта выше подвесного потолка, то в последнем делают несколько вентотверстий и устанавливают вентилятор в одном из них, а остальные закрывают решетками.

4

Естественное вентилирование

Устройство данного типа необходимо планировать еще на стадии подготовки к строительству дома или коттеджа, при составлении проекта, который оговаривает расположение всех комнат и служебных помещений. Основная причина состоит в правильном монтаже, когда еще в процессе возведения стен через их внутреннюю конструкцию необходимо проложить специальные вентиляционные каналы. Обычно начинают с первого этажа по направлению на чердак. Вентканалы можно сделать из кирпича, пластикового материала особой формы.

Планируя прокладку естественной системы вентилирования, следует придерживаться нескольких рекомендаций:

  • каждая комната должна быть оборудована воздуховодами, установка которых выполняется по вертикали;
  • если ванная с туалетом находится на одном этаже, более того рядом, то допускается использование совмещенных вытяжек;
  • когда несколько служебных помещений расположены близко друг к другу, можно объединить их воздуховоды в один общий, не занижая его выходной диаметр;
  • стенки короба должны быть гладкими, а на пути движения воздушного потока отсутствовать любые препятствия.

Наличие вентиляции естественного типа, которая обеспечивает комфортные условия проживания, обязательно для каждого частного дома, других строений. В дальнейшем систему можно модернизировать, дополнительно установив вентилятор, и повысить тем самым ее эффективность.

5

Принудительное вентилирование

Современная система принудительной вентиляции состоит из теплообменника, фильтров, вентиляторов. Поэтому поступающий с улицы воздух сначала очищается, а в холодное время предварительно нагревается, и только потом распределяется по комнатам, вытесняя отработанный воздух наружу.

В систему входят следующие комплектующие:

  • Вентилятор, обеспечивающий движение воздушных масс.
  • Воздуховоды. Они выполняются из патрубков 0,5, 1 и 2 метра длиной и используются для передвижения воздушных потоков.
  • Соединительные муфты. С их помощью отдельные участки собирают в единое целое.
  • Поворотные отводы. Перенаправляют движение потока в нужную сторону.
  • Обратный клапан. Препятствует возврату отработанного воздуха.
  • Кронштейны, крепежи. Установленные на стены и потолок, они удерживают всю конструкцию.

Для организации эффективной вытяжки в ванной, туалете достаточно вентиляторов, к которым предъявляется главное требование – уровень шумности не выше 35 ДБ. Устройства на подшипниках обладают большим ресурсом, а на втулках – тише в работе и доступнее в цене.

Вентиляторы осевого типа имеют средний уровень шума и хорошо подходят для монтажа в бесканальную систему. Центробежное устройство громче остальных, но обладает высокой производительностью. Обращая внимание на перечисленные характеристики, более привлекательно выглядят изделия центробежно-осевого типа, отличающиеся малым весом, бесшумностью и высокой эффективностью.

Распространено несколько видов подключения – к выключателю света, отдельному выключателю, который располагают вблизи устройства на стене (или на его корпусе), при помощи датчика движения. Последний срабатывает, когда кто-либо заходит в комнату.

Использование системы фильтрации улучшает качество поступающего воздуха, но она нуждается в постоянном уходе и повышает эксплуатационные расходы. Фильтр необходимо периодически проверять на наличие загрязнений и менять, поскольку скопившиеся вещества могут спровоцировать размножение опасных бактерий и организмов.

По этой причине на принудительную вентиляцию рекомендуется устанавливать датчики влажности воздуха, особенно в ванной комнате. Тогда срабатывание механизма произойдет при достижении указанного параметра.

Если монтаж принудительной вентиляции планируется только в санузле, а остальные комнаты просто подлежат проветриванию, то для этих целей целесообразно установить бесканальную систему с врезкой в нее вентилятора. Его фиксируют на специальные крепежные клеммы и подключают к сети электропитания при помощи двужильного провода.

Обустройство вентиляции принудительного типа во всем доме требует приобретения специального оборудования – особого агрегата, ответственного за подачу, отвод, очистку, фильтрацию и нагрев воздуха. Местом установки выбирают чердак или техническое помещение. Мощность рассчитывают по количеству жильцов исходя из размеров дома и материала стен, но в среднем этот показатель составляет 200-600 м3/ч.

Воздуховоды собирают методом конструктора, используя уже готовые секции, переходники. По мере возможности их прячут от глаз за подвесными, натяжными потолками, выводят на чердак. Если все собрано правильно, то нормально работающая вентиляция обеспечит хороший воздухообмен не только в ванной комнате, туалете, но и во всем доме, и, поддерживая необходимый уровень влажности, снизит вероятность появления на стенах плесени и грибка.

remontodelo.com

Вытяжка в ванной комнате в частном доме своими руками

От того, насколько правильно продумана вентиляция в частном доме, зависит свежесть воздуха во всех помещениях. Однако отличная вентиляция на кухне, в ванной комнате и санузле — явление достаточно редкое. Замена деревянных оконных рам и дверных конструкций на пластиковые и металлические препятствует естественной циркуляции воздуха. Поэтому нужно обращать внимание на то, чтобы окна были оснащены приточными клапанами. Это обеспечит дополнительный приток свежего воздуха. Но есть и много других нюансов, о которых и пойдет речь дальше. Итак, тема этой статьи: вытяжка в ванной комнате в частном доме своими руками — какому варианту отдать предпочтение?

к содержанию ↑

Как работает приточно-вытяжная вентиляция?

Самая эффективная вентиляционная система на сегодняшний день — это принудительная приточно-вытяжная система, с рекуперацией тепла. Как правило, она используется в тех помещениях, где с воздухообменом возникают наибольшие проблемы — на кухне и в санузлах. Применение специального оборудования — вытяжек, дает возможность удаления отработанного воздуха.

Устройство

Блок вентиляции — главная составная часть системы. Он включает в себя такие элементы:

  • Блок управления.
  • Фильтры.
  • Вентиляторы.
  • Теплообменник-рекуператор.

Помимо блока вентиляции, система содержит следующие составляющие:

  1. Воздуховод вытяжной.
  2. Вытяжной анемостат.
  3. Дефлектор.
  4. Анемостат приточный.
  5. Воздухозаборник.

Принцип действия

Через вытяжной воздухозаборник воздух выводится из помещения к дефлектору, расположенному на крыше. Поступление свежей воздушной струи происходит через воздухозаборник приточный, который посредством блока приточно-вытяжной вентиляции, распределяется по всем комнатам.

к содержанию ↑

Как работает рекуперация тепла?

В холодное время года, воздушные струи (теплая — отводимая и холодная — поступающая) встречаются в теплообменнике.

Важно! Воздушные струи при этом не перемешиваются. Теплый воздух отдает тепло приходящему с улицы холодному.

Рекуперация дает возможность распределять по помещениям дома уже подогретый воздух. Таким образом, затраты на отопление помещений сокращаются примерно на четверть.

Важно! Благодаря современным технологиям, вентиляционный блок оснащается вспомогательными средствами для увлажнения и очистки подаваемого воздуха.

Преимущества такой системы:

  • Эффективный теплообменник позволяет экономить средства на отоплении помещений.
  • Обеспечение всех помещений дома теплым воздухом, вне зависимости от погоды.
  • Эффективное удаление самых мелких частиц пыли за счет фильтрационной системы.
  • Возможность изменения температуры и влажности воздуха, поступающего с улицы.
  • Возможность регулирования воздухообмена, исходя из личных предпочтений и желательных параметров микроклимата в помещениях.

Важно! Система диагностики и оценки эффективности работы системы позволяет выявить неисправности и сигнализирует о необходимости замены фильтров.

Есть ли недостатки?

К минусам принудительной вентиляционной системы относятся:

  • Дополнительное энергопотребление вентилятором и блоком управления.
  • В случае отключения электроэнергии вентиляционная система отключается в автоматическом режиме.
  • Техническая сложность, а отсюда — необходимость регулярного технического обслуживания.
  • Высокая стоимость.
  • Шум во время работы.

Важно! Монтаж системы желательно поручить высококвалифицированному специалисту, а это — дополнительные расходы.

к содержанию ↑

Вытяжка в ванной комнате своими руками

Если пренебречь обустройством вытяжки в санузле, то влага начнет скапливаться в помещении, что приводит к развитию плесени и грибков. Продуманная вентиляция за счет быстрого воздухообмена позволит забыть о плесени и неприятных запахах.

Важно! Для санузла наилучшим вариантом будет настенный вентилятор на втулках, желательно без подшипников. В отличие от конструкции на подшипниках, работают они не так шумно и имеют невысокую цену.

Обязательным аксессуаром ванной комнаты и туалета является вытяжка. Именно благодаря установке вытяжки в частном доме происходит активный воздухообмен, необходимый для поддержания в помещении нормального микроклимата.

Применение современных технологий позволяет использовать вентиляционные системы более эффективно. Например:

  • датчик движения помогает включать и выключать систему автономно;
  • датчик влажности помогает поддерживать оптимальное значение этого показателя, включая вентиляцию, когда это необходимо.

Важно! Желательно разместить выключатель вытяжки в самой ванной комнате. Автоматическое включение вентиляции не всегда оправдано. Например, вы можете зайти в ванную комнату для уборки помещения или чистки зубов.

Что касается подключения вытяжки в ванной или туалете, то возможны такие варианты:

  • Выключатель, установленный внутри помещения (для самостоятельного управления включением и выключением вентиляционной системы).
  • Автоматическое включение вытяжки с включением освещения и дополнительный выключатель. При этом “автомат” будет работать тогда, когда это действительно необходимо.
к содержанию ↑

Вытяжка на кухне в частном доме

Кухня — это помещение с повышенной влажностью. Кроме того, воздух загрязнен запахами приготавливаемой еды, частичками угарного газа. По этой причине хорошая вентиляция на кухне — это объективная необходимость.

Требования следующие:

  • Проветривание должно быть таким, чтобы отработанный воздух как можно скорее разбавлялся свежим и как можно скорее выводился за пределы дома.
  • Объем кухни должен соотноситься с числом конфорок на плите: 2 конфорки — 8 кубометров, 12 кубометров — не более 3 конфорок. Четыре конфорки на плите допустимы, если кубатура помещения составляет 15 и более.
  • Согласно нормативным документам, скорость воздухообмена составляет для кухонь с газовыми плитами — 140 кубометров в час. Для кухни, оборудованной электрической панелью, аналогичный показатель составляет 110 кубометров в час.

Принудительная вентиляция на кухне предполагает:

  • Монтаж специального оборудования в отверстии вентиляционной трубы, которое будет искусственно перегонять воздух. Проще всего установить вытяжку, которая работает от электрической сети и направляет загрязненный воздух на улицу.
  • Высота вытяжки над плитой составляет 600-800 мм, но не выше. Иначе — устройство не сможет справиться со своими задачами.

Важно! Немного более сложный вариант — обустройство приточно-вытяжной системы вентиляции, которая не только удаляет грязный воздух, но и одновременно способствует притоку свежего. Кухня, таким образом, является частью системы вентиляции для всего дома. При необходимости, такую систему проще оснастить подогревающими и фильтрующими устройствами. Конечно, приточно-вытяжная вентиляция — мероприятие затратное, но, вложив в нее деньги всего один раз, вы будете пользоваться ею продолжительное время.

Виды

Вытяжка располагается над плитой, а естественный канал — под потолком, со стороны плиты. Различают такие варианты кухонных вытяжек:

  • Подвесная. Работает по циркуляционному принципу. Это вариант для небольшой кухни, так как с большими объемами воздуха она не справляется.

Важно! Существенный минус — необходимость замены угольного или акрилового фильтра. Преимущество в том, что нет необходимости монтировать дополнительный воздуховод.

  • Встраиваемая. Устройство размещается в подвесном шкафчике. Для монтажа необходим дополнительный воздуховод, который можно вывести в готовую вентиляционную систему.
  • Купольная. Это — самый эффективный и мощный вариант. Современные модели имеют достаточно эстетичный дизайн. Могут применяться при любом расположении плиты.

Важно! Чаще всего проводится монтаж вытяжки на кухне в частном доме в стену или крышу.

Советы по установке вытяжки для кухни в частном доме:

  • Стальная и алюминиевая вытяжки — прочные и долговечные.
  • Необходимо менять фильтр в вытяжке не реже 1 раза в полгода.
  • Слишком мощный вентилятор может спровоцировать закупоривание воздуховода. А значит — неприятные запахи и водяной пар устремятся в соседние комнаты.
  • Воздуховоды и вентиляционные каналы нужно периодически очищать от жирного налета и сажи.
  • Для просторного (более 15 квадратных метров) кухонного помещения желательно предусмотреть 2 вентиляционных канала: для вытяжки и для поступления свежего воздуха.

Важно! В вытяжках часто используются гофрированные трубы круглого сечения. Что касается подключения электрики, то лучше доверить эту работу профессионалам.

к содержанию ↑

Видеоматериал

В этой статье вы ознакомились с базовыми принципами организации вытяжки в ванной комнате и на кухне в частном доме. Дальше вам предстоит основательный расчет, подбор материалов и непосредственно монтаж всей системы. Надеемся, вам удастся сделать это качественно, ведь от этого будет зависеть общий микроклимат в вашем доме.

Поделиться в соц. сетях:

serviceyard.net

Вытяжка в ванную комнату: как установить своими руками?

Для ремонта ванной используются специально разработанные и произведенные строительные материалы с высокой степенью защиты от влаги, так как влажный, теплый микроклимат этого помещения с недостаточной циркуляцией воздуха является губительным для большинства покрытий.

Содержание статьи

После выполнения гигиенических процедур или стирке воздух насыщается большим количеством горячего пара, который остывает, а затем конденсируется на поверхности мебели, стен, потолка и пола. Вытяжка для ванной решает эту проблему, сохраняя отделку, за счет эффекта конвекции. Установка этого недорого оборудования своими руками увеличивает срок службы материалов, не требуя больших вложений. Эта статья расскажет, как рассчитать и выбрать вытяжку в ванну.

Естественная вентиляция

Естественная вытяжка для ванной – система обеспечения циркуляции воздуха в санитарной комнате без установки электрооборудования. Она работает за счет свойств газов при нагревании подниматься вверх, называемого законом конвекции. Такая вытяжка в ванную планируется на этапе создания проекта помещения или дома, так как требует монтажа воздуховодных каналов, выходящих на чердак или крышу.

Естественная вентиляция

При создании проекта вытяжки в ванную и туалет руководствуются следующими правилами:

  1. Воздуховоды должны иметь строго вертикальную ориентацию, а к каждой вентилируемой комнате подводится собственная шахта.
  2. Воздуховодные шахты можно соединить в один общий канал вытяжки для ванной и туалета, помещений кухни и сауны, но только если они располагаются на одном этаже.
  3. Вытяжка в ванну, кухню, сауну и туалет объединяются на этаже одним общим каналом, если эти помещения располагаются в одной части дома. Если между вентилируемыми комнатами значительное расстояние, проще сделать отдельные воздуховоды.
  4. Естественная вытяжка для ванной имеет маленькую силу тяги, поэтому воздуховодные каналы нужно сделать из материала с гладкой поверхностью.
  5. При прокладке воздуховода своими руками, лучше избегать крутых разворотов, выступов и изгибов, чтобы не затруднять циркуляцию воздушных масс.
  6. Если при прокладке воздуховода в санитарной комнате никак не обойтись без изгибов, нужно сделать поворот канала плавным с радиусом не менее 100 мм.
  7. Внутри одноэтажных зданиий вытяжка в ванну прокладывается через потолок на чердак, а затем на крышу.

Естественная вытяжка для туалета и ванной работает согласно закону конвекции. Более теплый воздух, насыщенный водяными парами, поднимается к потолку санитарной комнату, попадает в воздуховодный канал, а затем вытягивается на улицу за счет разницы внешней и внутренней температуры. Напряжение, которое создается при циркуляции воздушных масс называют силой тяги. Чтобы проверить, работает ли вытяжная вентиляция, своими руками, нужно поднести к решетке спичку: если пламя отклонилось в сторону канала, значит все в порядке.

Принудительная вентиляция

Принцип работы принудительной вытяжки в ванну отличается от естественной вентиляции. Циркуляция воздуха в помещении, оборудованном такой системой, происходит посредством вентилятора, который питает электрическая сеть.

Вентилятор

Принудительная вытяжка в ванну устанавливается, если естественная вентиляция не функционирует или силы тяги в ней не хватает, чтобы сделать помещение комфортным для использования. Для этого на входе в воздуховодный канал устанавливают вентилятор, который создает зону с разряженным давлением, затягивая воздух внутрь воздуховода. Для расчета необходимой мощности вентилятора, нужно перемножить:

  • Объем помещения. Чтобы вычислить объем ванной комнаты, нужно перемножить длину, ширину и высоту помещения. К примеру, объем ванной с габаритами 3х2х2,2 равняется 13,2 кубических метров.
  • Коэффициент частоты использования. Этот показатель может составлять от 5 до 10, исходя из количества проживающих людей. Если в квартире живет 1 человек, он использует санитарную комнату 2 раза за сутки, а значит коэффициент принимает минимальное значение 5. С увеличением количества посещений санузла, увеличивается показатель коэффициента.

Обратите внимание! Внутри ванной комнаты высокая влажность, поэтому использование электрического прибора может быть небезопасно. Поэтому принудительная вытяжка в ванну монтируется с помощью влагостойких вентиляторов. Оборудование с высшей защитой от проникновения влаги маркируется кодом IP 34.

Используемое оборудование

Принудительная вытяжка для ванной организуется за счет использования специального вентиляционного оборудования. Профессиональные мастера для этой задачи рекомендуют использовать бытовые вентиляторы, удаляющих за час 60-250 кубических метров воздуха. Эти приборы легко можно установить своими руками, если правильно подключить к электрической сети. Чтобы узнать, какие модели подойдут для конкретных условий, нужно рассчитать объем помещения и частоту использования ванны.

Схема подключенного вентилятора

Бытовые вентиляторы снабжаются следующими дополнительными функциями для удобства эксплуатации:

  1. Датчик влажности. Этот определяет, сколько водных паров содержит воздух, а при преодолении критического порога автоматически включается. Эта функция позволяет оптимизировать работу вентилятора, сократив расходы на электроэнергию.
  2. Таймер. Если у вентилятора имеется таймер, принудительная вытяжка будет работать строго по часам. Время работы можно настроить на периоды, когда помещение активно используется.
  3. Датчик движения. Вытяжка в ванну с датчиком движения включается автоматически, когда внутри помещения кто-то заходит.
  4. Обратный клапан. Вытяжка в ванну с обратным клапаном предотвращает проникновение атмосферно воздуха, пыли и посторонних запахов с улицы внутрь жилого помещения, что невероятно удобно для городских домов, построенных на оживленных улицах.

Производители, рекламирующие бытовые вентиляторы, утверждают, что они работают абсолютно бесшумно. Однако, в действительности во время работы вытяжка в ванну производит небольшой шум, который при правильном монтаже будет практически незаметен.

Установка вентилятора

Как правило, принудительная вытяжка в ванну устанавливается силами наемных профессиональных мастеров, поскольку требует подключения к электросети. Однако, при наличии опыта и необходимого инструмента работу можно сделать своими руками.

Установка вентилятора

Монтаж выполняют в следующей последовательности:

  • Вентиляционный канал располагают на высоте, почти под самым потолком ванной комнаты. Лучше всего сделать воздуховод напротив дверного проема, а вот на одной стене с дверью его располагать нельзя ни при каких обстоятельствах.
  • С помощью болгарки или перфоратора выход вентиляционного канала расширяют до размера вентилятора.
  • Вентилятор устанавливают внутрь проема, а затем фиксируют с помощью специального крепежа, жидких гвоздей или саморезов. Чтобы правильно сделать установку, нужно заглубить прибор внутрь вентиляционный канал, чтобы он полностью скрылся.

    Фиксация в проем

  • Чтобы снизить шум, производимый вентилятором, нужно обложить выход и часть канала шумоизоляционным материалом, к примеру, специальным гипсокартоном.
  • Затем вентилятор подсоединяют к электрической сети.
  • Закрывают выход вытяжного канала вентиляционной решеткой.

Зафиксированный вентилятор

Важно! Принудительная вытяжка в ванну должна иметь собственный выключатель. Некоторые мастера соединяют его с выключателем, который отвечает за освещение, но это нерационально, особенно если прибор оснащен автоматикой.

Видео-инструкция

sovety-vannoy.ru

Вентиляция в ванной и туалете частного дома   своими руками

Есть в частном доме несколько помещений, где обязательно устанавливается вытяжка. Это кухня, ванная, туалет, кладовка и котельная. Рассмотрим в этой статье, какие требования предъявляются в частном доме вентиляции в ванной и туалете, и определимся с видами схем отвода воздуха из этих комнат.

Варианты вентиляции для ванны и туалета частного дома

В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.

Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.

Естественная

Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры. То есть, теплый поднимается к потолку, холодный опускается к полу.

На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.

Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.

Принудительная

Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор. Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.

Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.



Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор. И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.

И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.

Особенности системы

Каких-то серьезных особенностей вентиляционной системы в ванной и туалете нет. Как уже было сказано, это прямой стояк от комнат через крышу на улицу. Чаще они объединяются в один стояк, а в помещения вводится горизонтальный канал с выводом на стену. В него и устанавливается вентилятор.

Если вентиляция санузла в частном доме соединяется с кухонным вытяжным каналом, то лучше использовать вытяжную технологию. Это когда вентилятор устанавливается не на каждый канал внутри каждого помещения, а один на весь стояк, к которому подключаются все магистрали.

Что нужно рассчитать и проектировать

Сделать вентиляцию в ванной и туалете – это не просто установить стояки с выходом на улицу. Это точный расчет системы воздуховодов, в основном это касается их диаметра. К примеру, труба круглого сечения диаметром 150 мм обеспечивает естественный отвод воздуха в размере 30 м³/час. То есть, отдельно для ванной или для туалета ее монтаж будет достаточным. Для объединенного санузла этой производительности не хватит.

То есть, любая величина элементов системы вентиляции должна соответствовать нормативам воздухообмена. На этом показателе зацикливаются все расчеты и проекты.

Что касается проектирования, то тут сложности лишь в том, что не всегда система вентиляции туалета и ванной – это вертикальные стояки. Нередко приходится устанавливать общую систему со сложной схемой разводки, куда врезаются отводы от двух помещений. Обычно так поступают, если в доме устанавливается приточно-вытяжная вентиляция.

Как сделать вентиляцию в санузле своими руками

Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат. Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.

Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.

С помощью вытяжного вентилятора

Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали. Если естественная, тогда воздуховод выводится на улицу выше конька кровли.

Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции. Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.

Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.

С помощью приточного клапана

Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром. Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.

Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.

Сложные системы вентиляции

Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной. При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.

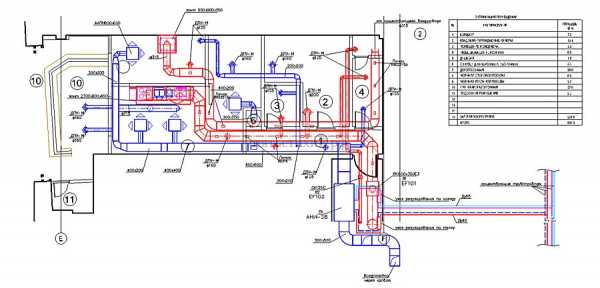

Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.

Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.

aeroclima.ru

Вентиляция в ванной комнате и туалете в частном доме своими руками: делаем простую вытяжку

Вентиляция в ванной комнате и туалете в независимости, где ее подводят: в частном доме или жилом многоквартирном здании должна отвечать требованиям СНиП, т. е. обеспечивать приток обновленного воздуха не менее чем 25 м3 за 1 час. При совмещении туалета и ванной этот показатель увеличивается вдвое – до 50 м3/ час. Еще следует учитывать, что ванная и туалет обычно располагаются в помещениях без окон, а двери в них держат закрытыми.

Разновидности вентиляции

Чтобы избежать таких неприятных явлений, как появление плесени, грибка, запаха канализации, конденсата на стенах/ потолке, санузел должен хорошо проветриваться. Современные отделочные материалы очень дороги, поэтому перед тем, как проводить ремонт нужно выполнить работы по монтажу новой или улучшению существующей системы вентиляции.

По воздухообмену

Виды:

  • естественная;
  • искусственная.

Естественная вентиляция осуществляется за счет разницы давлений внутри и снаружи дома. Свежий воздух поступает через входные двери, в щели между рамами и окнами. А поскольку существует тенденция установки герметичных стеклопакетов, качественных дверей, то стихийная циркуляция не происходит. Для воздухообмена остаются только вентиляционные каналы. А что делать, если они не обеспечивают должное проветривание помещения, система, как говорят, не тянет ?
Дополнительно к естественной циркуляции, уводящей загрязненный воздух через канал в трубе (шахте), устанавливают вентилятор. Он создает пониженное давление. В то же время из других помещений поступает свежий воздух, замещая использованный с повышенной влажностью. Неприятные запахи вместе с ним тоже улетучиваются.

По назначению

Типы:

  • приточная;
  • вытяжная;
  • смешанная.

Приточная вентиляция обеспечивает поступление воздуха принудительно, создавая зону повышенного давления, тем самым вытесняя загрязненный газ через канал.

Вытяжная система – это увод старого воздуха в канал естественным путем, причем его место тут же занимает новый, поступивший из близлежащих помещений.

Смешанная система совмещает в себе оба предыдущих варианта.

По конструкции

Виды:

  • канальная;
  • без каналов.

В квартире обычно не подводят каналы и к ванной, и к туалету, выполняют только один выход, а между двумя помещениями делают вентиляционное окно. Для участков жилой зоны требующих активного воздухообмена устраивают канальную систему.

Проверка вентиляционной системы

Чтобы оценить работу имеющейся вентиляции, проводят ее проверку при помощи листа бумаги, свечи или зажигалки.
Этапы проверки:

  1. Приоткрыть дверь в ванную/ туалет и форточку (окно) в близлежащем к нему помещении.
  2. Поднести к вентиляционному каналу зажженную свечу или зажигалку и смотреть на пламя. Если факел огня наклоняется в сторону трубы, то происходит естественный воздухообмен, тяга есть. Вместо пламени можно использовать лист бумаги, которым нужно закрыть отверстие канала, если он «прилип», значит, вентиляция работает.
  3. Далее нужно повторить эти этапы с закрытым окном/ дверью. Таким образом, можно узнать, существует ли потребность в дополнительной вентиляции. Если тяги нет, то нужно установить небольшую решетку, расположив ее в двери или в стене санузла.

Важно: В летний жаркий день проверку лучше не проводить, так как в этот период воздух может застаиваться в вентиляционном канале из-за своей тяжести.

О вентиляторах

В любом случае, даже если естественный воздухообмен достаточен, желательно установить вентилятор, который поможет справиться не только с влажными испарениями, но и с неприятными запахами.

Как подобрать вентилятор

Вентилятор подбирают по производительности. Чтобы ее рассчитать, нужно знать площадь ванной/ туалета – помещения, который он будет обслуживать.

Совет: При подборе желательно учитывать, что уровень шумности устройства не должен быть больше, чем 35 дБ, а воздухообмен происходить в течение часа 5-8 раз.

Требуемая производительность = 5(8) х площадь санузла + 20%.

Разновидности вентиляторов

Типы:

  1. Осевой – циркуляция воздуха происходит по оси, поток создается лопастями вентилятора. Такой тип монтируется в случае, если система вентиляции – без каналов. Рабочее давление, создаваемое устройством, не превышает 50 Па.
  2. Диаметральный – механизм барабанного вида, имеет невысокий КПД.
  3. Центробежный – корпус выполнен в форме спирали. Преимущество – высокая производительность. Минус – высокий уровень шума.
  4. Центробежно-осевой – обладает достоинствами: небольшой уровень шума, высокая производительность, малый вес.

По виду установки вентиляторы подразделяются:

  • с непосредственным размещением в воздуховоде;
  • на выходе вентиляционного канала.

Важно: вентилятор можно установить с таймером, который задержит его выключение на некоторое время после пользования санузлом. Также в системах применяются и датчики влажности – гиростаты.

Монтаж вентиляции

Способы монтажа:

  1. Установка вентилятора в существующий канал.
  2. Обустройство решеток вентиляции в стене между ванной и туалетом. Обычно их выполняют с двух сторон.
  3. Внимание: В стене между помещениями можно установить вентилятор, имеющий и решетку. Это улучшит воздухообмен.

  4. Вывод нового воздуховода наружу.

Разновидности воздушных коробов

Виды:

  1. Пластмассовые изделия – круглого или прямоугольного сечения. Достоинства: легки в установке с помощью специальных креплений, проходящий в них воздух не создает повышенной шумности.
  2. Гофрированные трубы – бывают мягкими и жесткими. Их используют, если система имеет небольшую протяженность или доступ к месту подвода – сложный.
  3. Стационарный короб из профилей, обшитых гипсокартоном.

Внимание: Монтаж вентиляции и последующую ее проверку производят до проведения работ по ремонту помещения. А вот установку вентилятора и решеток – по их окончанию.

Качественная вентиляция в квартире, кирпичном или деревянном доме, выполненная своими руками , должна соответствовать требованиям СНиП, не быть конструктивно сложной, иметь низкий уровень шума.

vannaexpert.ru
