Как управлять теплым полом - автоматика, схемы, приборы

Производители предлагают ряд устройств, которые позволяют управлять теплыми полами дистанционно или в автоматическом режиме. В том числе и программируя требуемую температуру, или подстраиваясь под состояние погоды. Но какое управление предпочесть, какая автоматика окажется полезней, комфортней?

Теплый пол без автоматики

Теплый пол может вообще не оснащаться автоматическим оборудованием. Чтобы он заработал достаточно включить циркуляционный насос, например, вставить вилку в розетку.

Настройки по температуре могут выполняться вручную. При этом вручную задается общая температура с помощью термоголовки смесительного узла. Затем, при необходимости, балансировочными кранами на коллекторе теплого пола настраивается поток (отдаваемая мощность) по каждому контуру.

При этом пользователи руководствуются субъективными ощущениями тепла в комнатах и степени нагрева полов, комнатными термометрами, а также термометрами, встроенными в подачу и обратку на коллекторе.

При настройке теплых полов, как вручную, так и с помощью дистанционного управления, необходимо учитывать большую тепловую инертность тяжелой стяжки. Поэтому настройки могут происходить постепенно в течении нескольких дней.

Обязательная защита в управлении

В цепи включения циркуляционного насоса теплого пола должно присутствовать реле тепловой защиты. Это температурное реле обычно размещается на подающем трубопроводе из смесительного узла на коллектор, и настраивается на размыкание цепи при достижении температуры +55 градусов.

Если термоголовка смесительного узла по каким-то причинам работает ошибочно и дает слишком высокую температуру на выходе, то указанное реле выключает насос, защищая стяжку.

Указанное реле может не устанавливаться если температурная защита осуществляется термоклапаном (термоголовкой) механического действия.

Еще одна механическая защита — байпас между гребенками подачи и обратки коллектора теплого пола. Байпас оборудуется встроенным дифференциальным клапаном. При закрытии (прикрытии) кранов на коллекторе значительно ограничивается расход жидкости через насос, возникают перегрузки, появляется шум жидкости. Разгрузить насос и снизить давление, стабилизировать работу, поможет этот байпас.

Также отдельные производители предлагают и модуль управления насосом теплого пола, который включает насос только тогда, когда открыт хотя бы один из сервоприводов на коллекторе.

Далее рассмотрим приборы и оборудование автоматики. С помощью следующих средств теплым полом можно управлять в дистанционном режиме или полностью автоматизировать его работу.

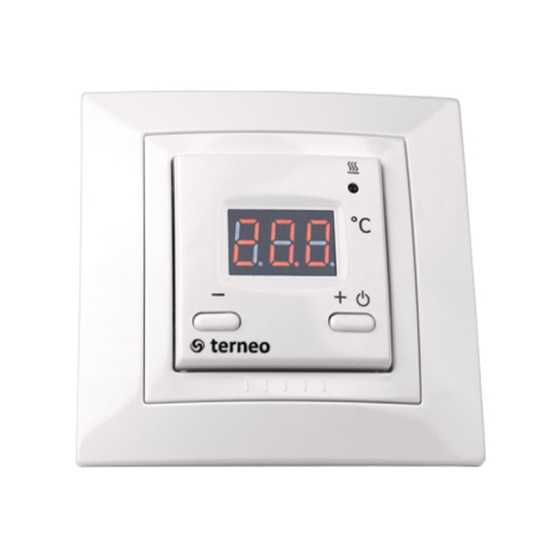

Комнатный термостат управляющий аппаратурой

Комнатный термостат предназначен для управления оборудованием обогреваемых водяных полов, которое осуществляется в 2-х позициях, — «да», «нет».

При достижении задаваемой температуры термостат либо замыкает, либо размыкает электрическую цепь. Это зависит от принятой производителем схемы управления.

Но чаще комнатный термостат управляет нормально закрытым сервоприводом. Т.е. при достижении заданного порога подается напряжение и сервопривод включается до снятия напряжения.

Обычно пару термостат-сервопривод приобретают от одного производителя, тогда вопроса согласования оборудования не возникает.

Комнатный термостат может размещаться в стандартной распределительной коробке электросети, заделанной в стену и подключается к скрытой проводке. Сам же термостат может быть разных модификаций, в т.ч. электронный или со встроенным механическим датчиком (обычно с большой погрешностью), с выносными датчиками встраиваемыми в стяжку теплого пола.

Пользователь управляет термостатом вращением ручки (настройка температуры), клавишами настройки, а также включения и выключения, прибор снабжается индикатором работы или табло с информацией.

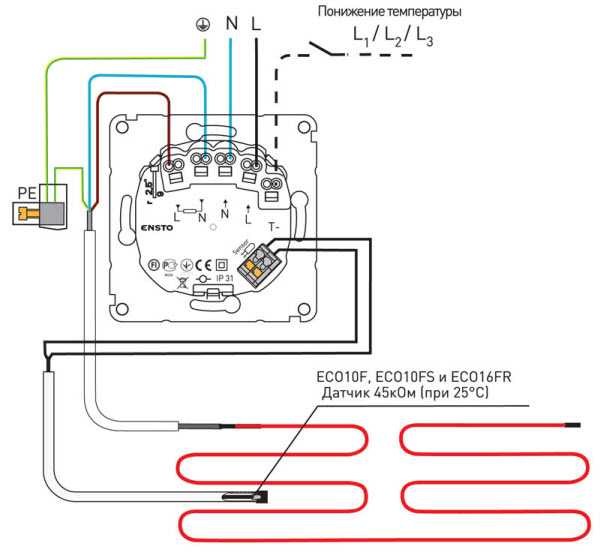

Производитель прилагает и схему подключения термостата к другому оборудованию.

Хронотермостат

Хронотермостат — электронный программируемый прибор с датчиками температуры воздуха в комнате. В отличие от простого термостата снабжен программируемым процессором.

Этим прибором можно задавать температуру в помещении на некоторый период времени вперед, обычно на сутки или на неделю.
Как правило снабжен вшитыми настройками на режимы отопления «комфортный» и «эконом», а также защитой от замерзания теплоносителя.

Управляет, как и обычный термостат, сервоприводом, насосом, выдавая команды «да», «нет».

Термостатическая головка

Термостатическая головка управляет клапаном регулировки температуры смесительного узла, путем воздействия на его шток.
Головка устанавливается на клапане, снабжается выносным датчиком жидкостного типа, с которым соединяется гибкой медной капиллярной трубкой.

Модификации могут быть разные, датчик чаще снимает показания с обратного коллектора теплого пола. Диапазон измеряемых температур чаще в пределах 20 — 60 градусов. Могут настраиваться вручную вращением ручки или сервоприводом по командам термостата.

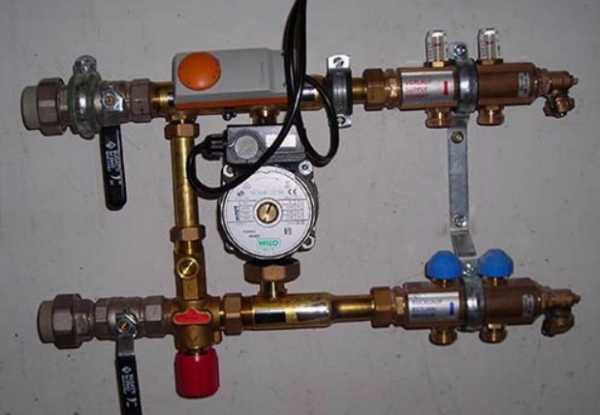

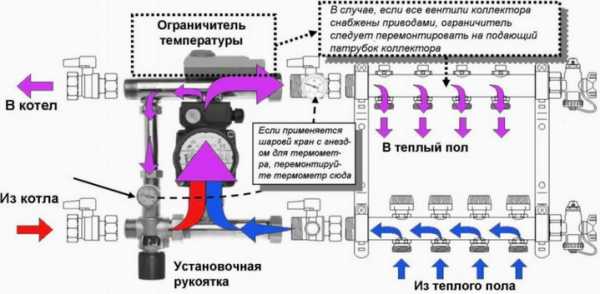

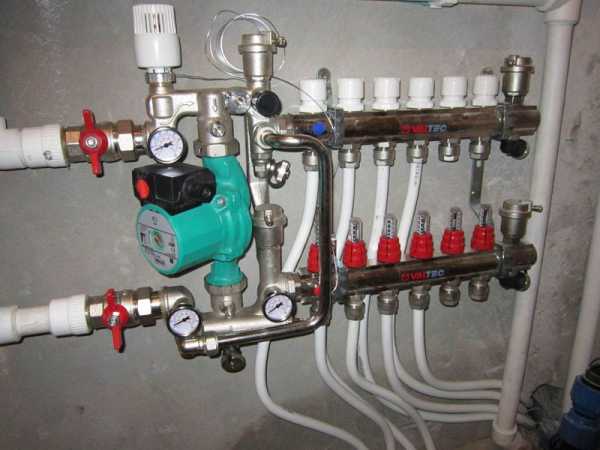

Как устроен смесительный узел

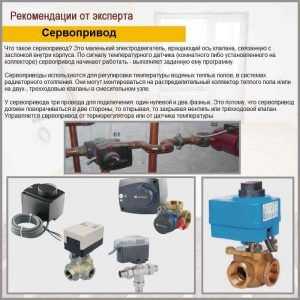

Сервоприводы

Конструкции могут быть разные, но в системе теплого пола для управления термоголовкой или настроечным вентилем, часто используется импульсный сервопривод. Приводится в движение расширением жидкости в сильфоне при ее нагреве встроенными нагревательным элементом. Рабочее напряжение 220 или 24 В.

Работает по сигналам (выполняет команды) термостатов, контроллеров, или отдельных встроенных датчиков.

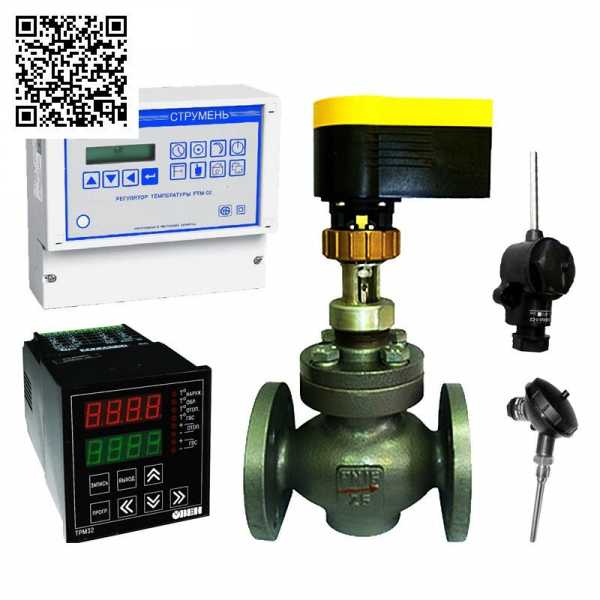

Контроллер

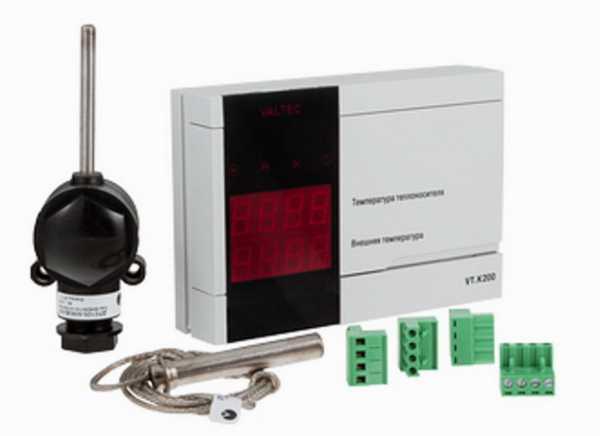

Программируемое управляющее устройство. Может выполнять множество функций по обеспечению автоматизации управления теплым полом, в том числе:

  • измерение и индикация температуры воздуха в комнатах и теплоносителя;
  • обеспечение питания сервоприводов переменным напряжением 24 В и управление ими.

Но главной способностью контролера является обеспечение погодозависимого управления, — вычисление требуемой величины выходного сигнала управления в соответствии с показаниями датчика наружной температуры по заданному пользователем графику зависимости температуры теплоносителя от температуры наружного воздуха.

Впрочем, надобность подобной автоматики для теплого пола (установки контроллера) многими специалистами и пользователями с опытом ставится под сомнение. Насколько нужна погодозависимая автоматика, подробней об автоматизации отопления

А если надобности в подобном управлении нет, то и дорогой контроллер соответственно не нужен.

Схемы управления теплыми полами

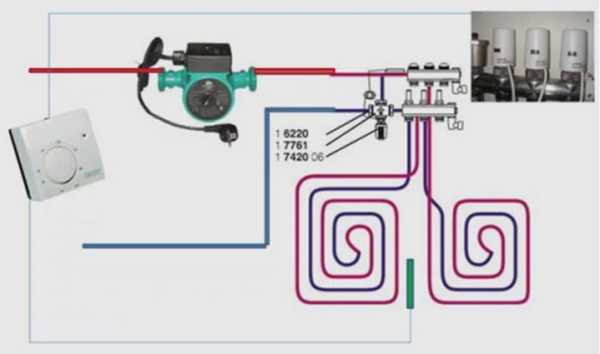

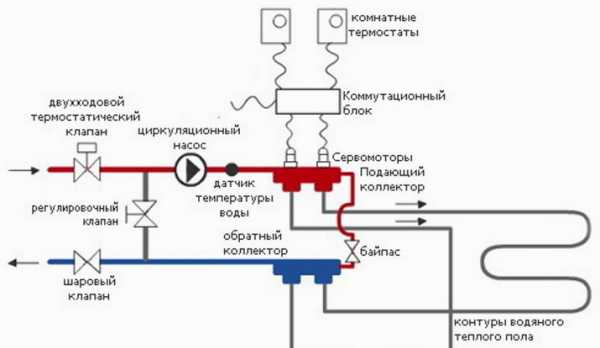

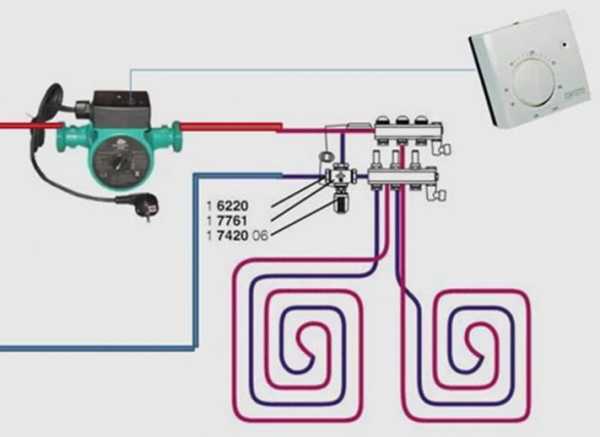

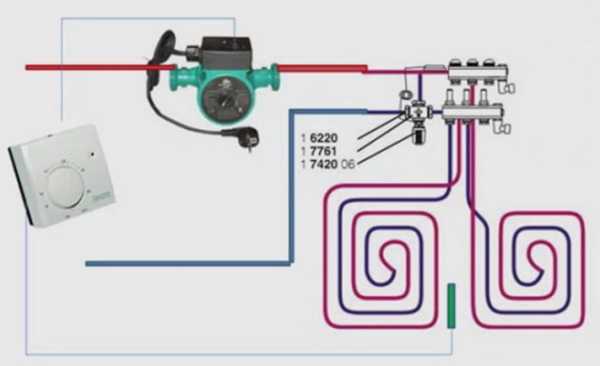

Приведена типичная схема теплых полов с элементами автоматики — выносными термостатами расположенными в разных комнатах и сервоприводами установленными на балансировочных кранах коллектора.

При этом термостаты подключены к общему коммутационному устройству, сблокированному с контроллером (защитным) насоса.

Указан байпас с дифференциальным клапаном, который предохраняет насос от поломки, и защитное термореле

На следующих схемах показаны несколько обычных вариантов автоматизации теплых полов.

  • Термостат, расположенный в комнате, управляет включением насоса теплых полов —
  • Включением насоса управляет датчик температуры, заделанный в стяжку.
  • Здесь датчик (датчики) управляют сервоприводами на контурах, — наиболее дорогое решение, но без контроллера.
  • Один термостат с датчиком стяжки управляет сервоприводом на термостатическом клапане, регулируя температуру сразу всего теплого пола.

Как будет управляться теплый пол желательно решить заранее, чтобы провести необходимую скрытую проводку по комнатам до завершения строительства.

teplodom1.ru

Регулятор теплого пола: принцип работы и настройка

Теплые полы – это достаточной новый вид отопления, который быстро завоевал популярность среди разных групп населения. Новая система отопления имеет много разновидностей и представлена электрическим, инфракрасным и водяным полами.

Каждый вид обогреваемого настила имеет свои особенности и преимущества, но регулятор теплого пола применяется во всех конфигурациях теплых настилов. Он может отличаться параметрами и устройством, но назначение одинаковое – регулировка температурных параметров теплого пола.

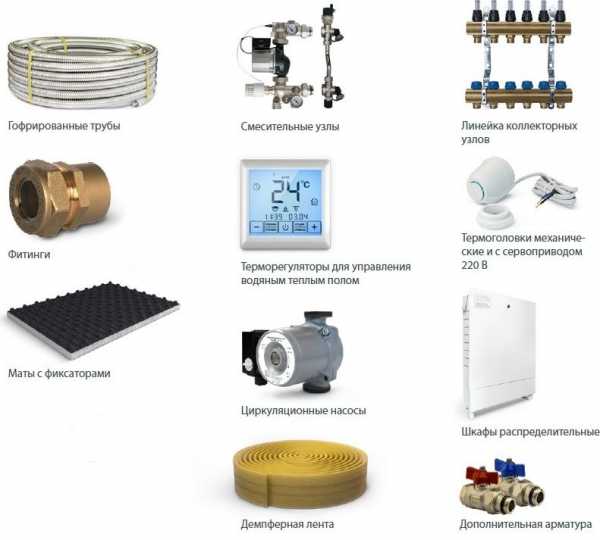

Устройство водяного теплого пола и его основные рабочие органы

В устройстве водяных полов применяют металлические и полимерные трубы

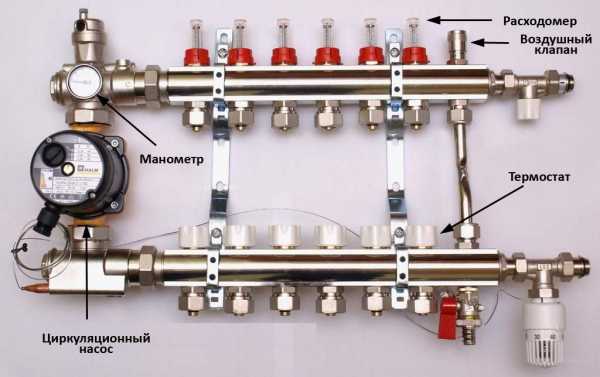

Рассматривая принцип работы и устройства водяных теплых полов, стоит сказать, что функции теплоносителя в этом случае выполняет вода, а контролирующим органом являются различные расходомеры теплых полов и регуляторы.

В качестве нагревательного элемента для систем водяного теплого пола применяются металлические (медные и из нержавеющей стали) и полимерные трубы.

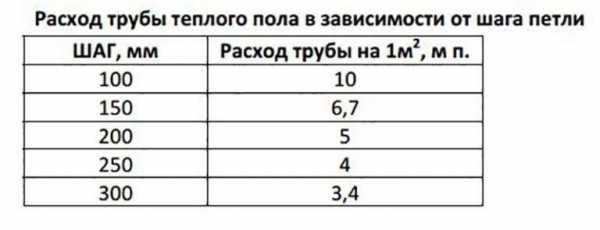

Для данной отопительной системы существует две схемы подключения к магистрали:

  • спираль;
  • зигзаг.

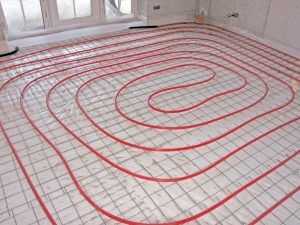

Спиралью укладывают трубы в холодных широтах

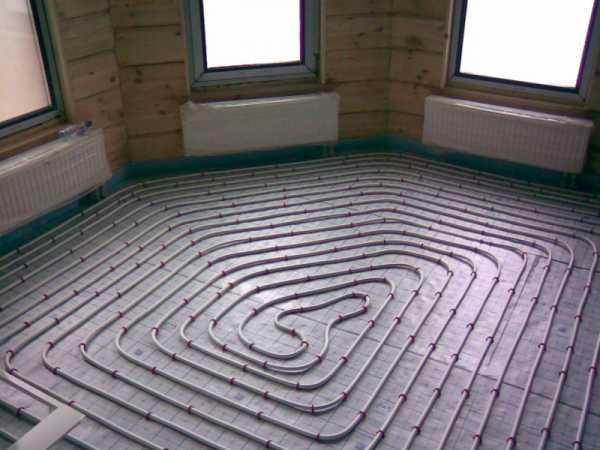

«Спиралью» преимущественно нагревательные элементы укладываются в регионах, где преобладает холодная погода, в больших помещениях. Данная схема позволяет равномерно распределять тепло (перемежение теплой трубы с холодной) по всему помещению, при использовании «спирали» многие люди применяют простой регулятор для теплого пола (или отказываются от его установки) и напольное покрытие деформироваться при этом не будет.
