Закрытая система отопления частного дома

Массовое строительство частных домов требует усовершенствования многих систем – канализационной, отопительной, трубопровода. Ведь приходится в короткие сроки монтировать целые конструкции. Долгие годы предпочтение отдавалось открытой системе обогрева. Однако последние годы эта тенденция начала изменяться. Все чаще производится монтаж закрытой системы отопления частного дома. В чем же состоит разница этих конструкций?

Особенности открытой отопительной системы и закрытой

В момент запуска отопительной системы открытого типа следует проверять работоспособность всех элементов конструкции. В первую очередь требуется обеспечить бесперебойную работу насоса. Ведь именно он обеспечивает циркуляцию теплоносителя в системе. Главным преимуществом этого вида отопления является возможность монтажа дополнительных конструктивных элементов.

Закрытая система отопления – схема размещается в открытом доступе. Однако не стоит выполнять работы без предварительного расчета.

Это относится и к открытому типу нагревания дома. Стоит заметить, что смонтированная закрытая система отопления своими руками имеет больше преимуществ, чем недостатков.

В открытой конструкции контакт теплоносителя и атмосферы нежелателен. К сожалению, избежать это не удается. И в результате в трубопроводе появляется воздух.

Это ведет к ускорению процесса коррозии всех металлических элементов в системе отопления. Смонтированная закрытая система отопления своими руками оказывается изолированной от проникновения воздуха.

Комплектация водяного отопления закрытого типа

Во время монтажа закрытой системы отопления частного дома важно обеспечить полную изоляцию от влияния окружающей среды. Именно поэтому требуется максимально четко выполнять монтаж, согласовываясь со схемой. В чертеже также указывается деталировка и комплектовка отопительной конструкции.

1. Котел закрытого типа – один из важных элементов в системе отопления.
2. Автоматический воздушный, балансировочный, предохранительный и термостатический клапаны.
3. Определенное количество радиаторов отопления (согласно смете).
4. Качественный расширительный бак.
5. Шаровой вентиль и насос.
6. Не стоит забывать о фильтре и манометре.

Правила выбора котла для закрытого отопления

Профессионал не только составит для закрытой системы отопления схему, но и выполнит все виды работ. Однако вряд ли он будет рассказывать вам о правилах выбора котла. А ведь это едва ли не основный элемент всей системы.





Мы советуем вам оценивать мощность котла. Если планируется обогревать дом, высота потоков в котором до 3-х метров, то подбираете так: на каждые 10 кв. м комнаты требуется 1 кВт. Естественно, это цифра усредненная. Ведь монтируемая закрытая система отопления своими руками должна быть еще и надежной.

А значит, к материалам предъявляется немало требований. Помните, расчеты лучше доверить инженеру. Лишь в этом случае дом будет полностью прогреваться в холода.

Принцип работы закрытой системы отопления

Как правило, в качестве теплоносителя в закрытой системе отопления используется либо вода, либо антифриз. В зимний период их объем увеличивается пропорционально росту температуры среды. Поэтому часть теплоносителя оказывается в расширительном баке.

Он состоит из 2-х отделений — гидравлической камеры и газовой камеры. Нагреваясь, вода оказывается в камере гидравлического типа. В газовое отделение под давлением подается азот.

До начала запуска всей отопительной системы следует установить этот параметр. Азот начинает вытеснять из расширительного бака горячий теплоноситель. Для этого запускается циркуляционный насос. В результате давление всей системы выравнивается.

Монтаж линии подпитки закрытой системы отопления

Работа отопительной системы напрямую зависит от возможностей поддержания рабочего давления и объема теплоносителя. Очень важно, чтобы эти 2 параметра были постоянными. К сожалению, создание герметичности в отоплении невозможно достигнуть в полном объеме. Поэтому происходят утечки воды. Следовательно, нельзя забывать о периодическом пополнении теплоносителя.

Стоит сказать, что подпитка закрытой системы отопления состоит из следующих компонентов:

1. Автоматический клапан подпитки размещается в месте, где самое низкое давление (как правило, перед входом сетевых насосов).
2. В трубопровод врезается кран. Так же требуется смонтировать задвижку и управляемый клапан. Это позволит контролировать заполнение системы отопления закрытого типа.
3. Избежать случайного ухода воды в питающую линию можно, если поставить обратный клапан. В этом случае высокое давление в закрытой системе отопления не станет причиной разгерметизации всей системы.
4. В качестве контролирующих приборов предлагается использование манометров. Эти небольшие устройства помогут отслеживать любые изменения в отопительной системе.

Монтаж закрытой системы отопления

1. Составление схемы отопительной конструкции.
2. Монтаж котла.
3. Установка радиаторов.
4. Прокладка трубопровода и обеспечение возможности подпитки закрытой системы отопления.
5. Размещение насоса, бака, фитингов и кранов. На этом этапе так же монтируются фильтры.
6. Установка манометров для контроля за давлением в закрытой системе отопления.
7. Подключение приборов учета и котла к электролинии.
8. Запуск и проверка заполнения системы отопления закрытого типа.

На этом технология монтажа отопительной системы завершается.



Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды

Для частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

• Простой монтаж и обслуживание.
• Отсутствие необходимости в установке дополнительного оборудования.
• Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

• Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
• Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

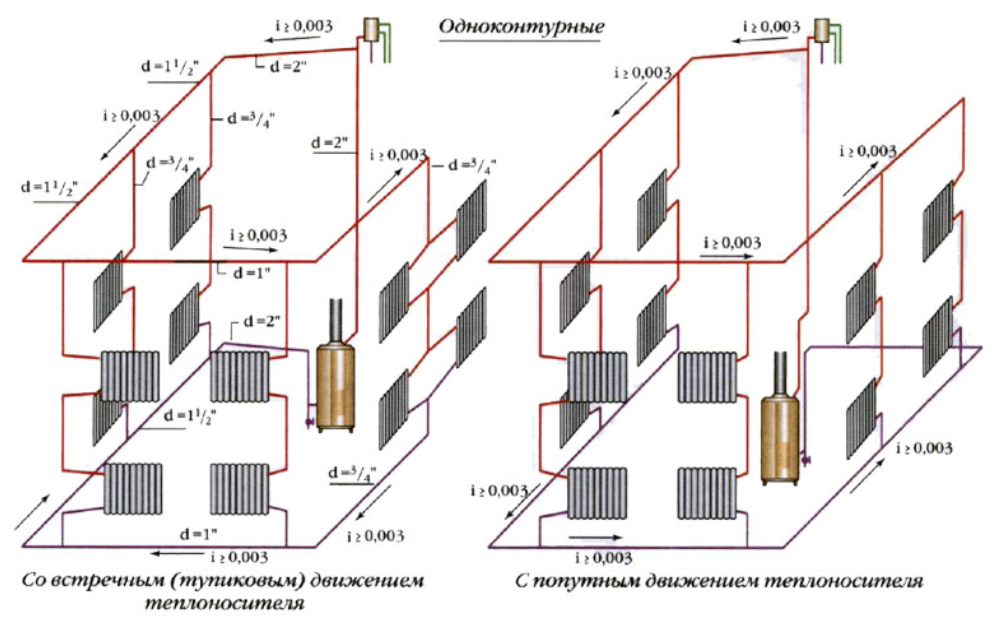

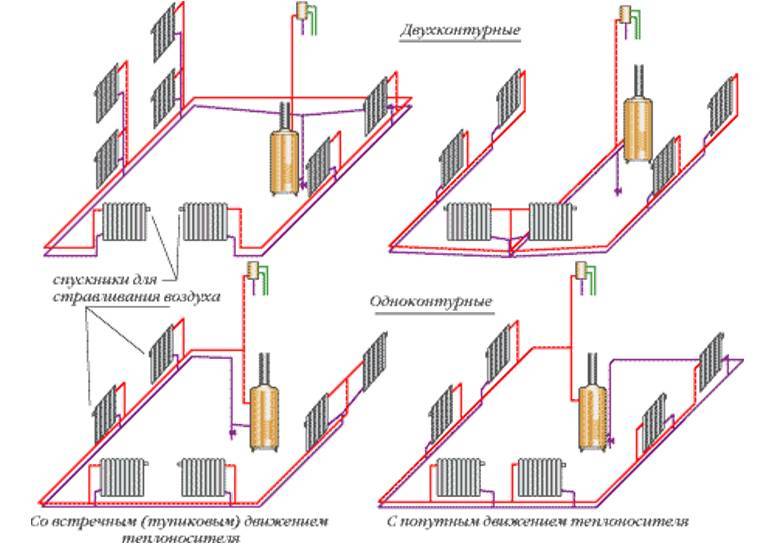

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

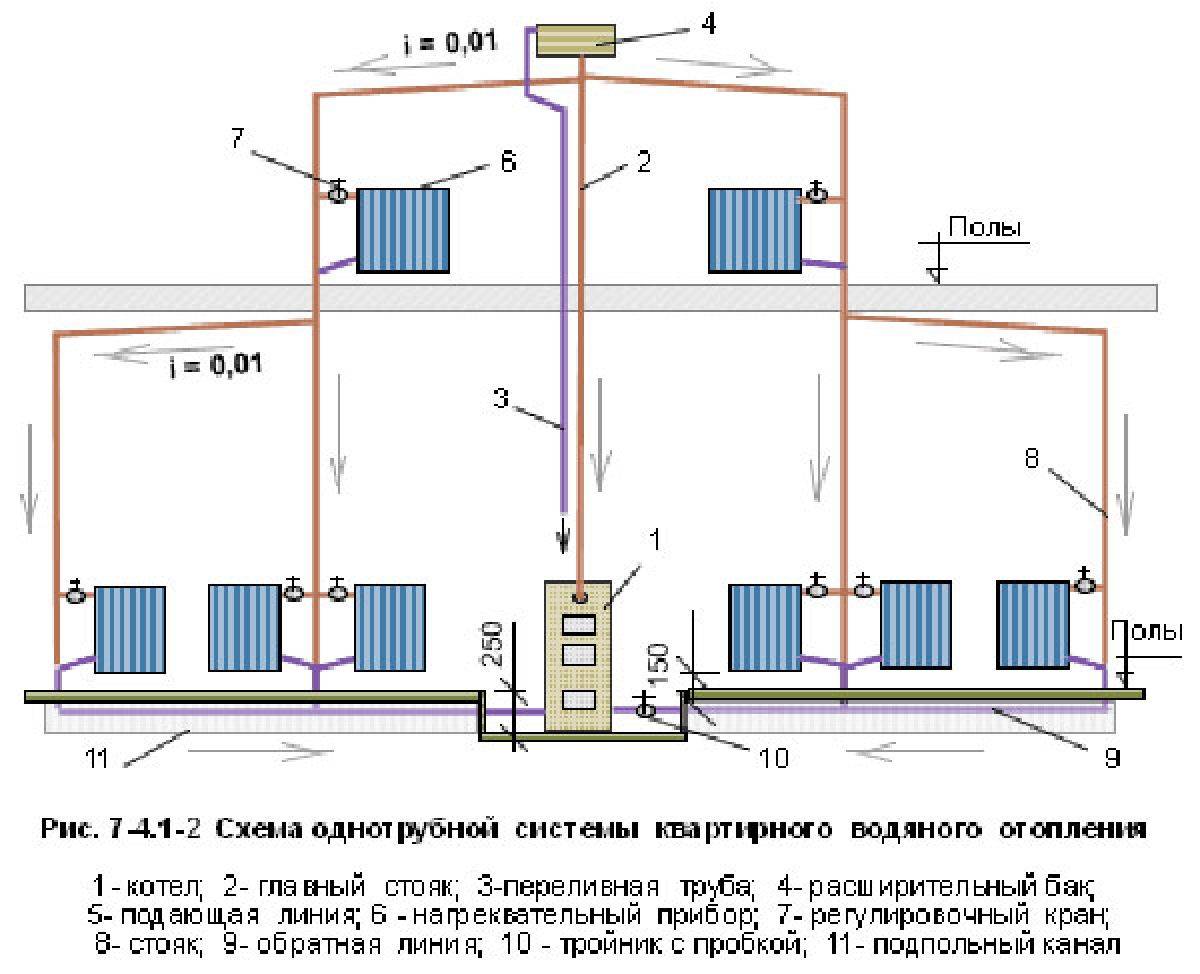

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

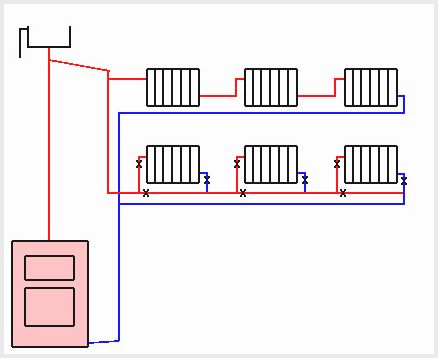

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

1. Минимальный угол уклонов.
2. Тип и диаметр труб, используемых для водяного контура.
3. Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

• Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
• Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
• Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
• Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

• Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
• СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
• Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний

Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

• Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
• Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

1. Высокая текучесть материала, улучшающая циркуляцию.
2. Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

• Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
• Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
• Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
• Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
• Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

• лучевой;
• последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

• Полная процедура монтажа системы займет достаточно много времени.
• Регулировка системы должна быть проведена до наступления холодов.
• При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу. После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

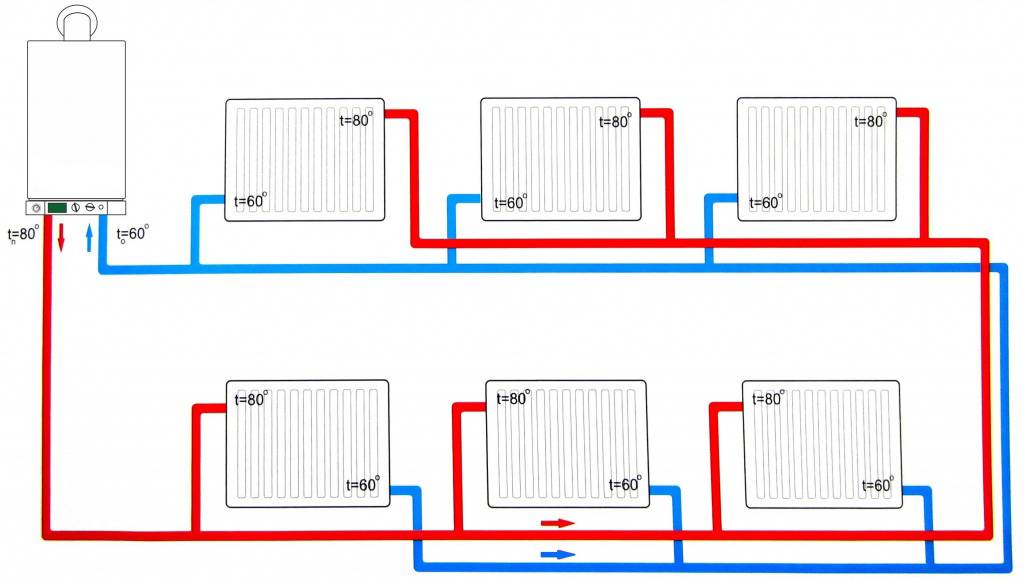

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

1. котла;
2. автовоздушника;
3. термостатического клапана;
4. батареи;
5. устройства балансировки;
6. бака;
7. вентиля;
8. фильтр трубопроводный;
9. насос;
10. манометр температуры;
11. предохранительный клапан

• Схема двухтрубного радиаторного отопления двухэтажного дома

  При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

• Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
• Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
• При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
• Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
• Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
• Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
• Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
• В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

• определить количество нагревательных приборов;
• рассчитать диаметр и количество трубопроводов;
• определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

• Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
• При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
• Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

• котла;
• автовоздушника;
• термостатического клапана;
• радиатора;
• балансировочного клапана;
• мембранного расширительного бака;
• шарового крана – вентиля;
• фильтра сетчатого магистрального;
• циркуляционного насоса;
• термоманометра;
• предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

• Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
• Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
• Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www. youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Лучшая схема-система отопления частного дома своими руками

Централизованная система отопления не всегда справляется с возложенными на неё задачами. Поэтому многие стремятся к энергетической независимости и беспокоятся об устройстве автономного отопления. Особенно востребовано это в частных домах, где часто централизованной системы отопления просто нет. Существуют различные схемы отопления частного дома, вот только выбрать нужно ту, которая подходит под конкретные условия вашего дома.

Основные схемы для систем отопления домов

Система отопления частного дома

Притом, что системы отопления различаются по виду используемого источника энергии, они имеют всего лишь две основные схемы. Определиться с выбором схемы отопления помогут правильные замеры дома и прилегающей территории. Размер строения – главный показатель, определяющий выбор схемы. Рассмотрим эти схемы:

• Схема, использующая самотёк теплоносителя;
• Схема, работающая с принудительной циркуляцией теплоносителя.

В чём же принципиальные различия этих схем — постараемся разобраться. Сразу следует заметить, что обе схемы отопления могут иметь однотрубное и двухтрубное исполнение. Относительно самотёчных систем можно сказать, что они имеют целый ряд недостатков, а поэтому используются они, гораздо реже, чем системы отопления, имеющие принудительную циркуляцию. Вот эти недостатки:

• Большая стоимость системы. Учитывая тот факт, что линия подачи находится далеко от линии возврата остывшей воды, и всё происходит под действием силы тяжести теплоносителя, необходимо устройство трубопровода, имеющего достаточную протяжённость.
• Сложность монтажа, связанная с необходимостью строгого соблюдения величин угла уклона для обеспечения естественного тока теплоносителя в обоих направлениях.
• Не эстетичный внешний вид системы, связанный с тем, что не всегда можно использовать современные материалы, так как температура воды в системе может достигать достаточно высоких температур, вплоть до температуры кипения.
• Сложность регулирования температуры отдельных отопительных приборов.
• Низкий КПД за счёт больших потерь, возникающих из-за большой протяжённости системы.
• Большой объём используемого теплоносителя.

Среди преимуществ самотёчной схемы отопления можно отметить два факта. Во-первых, такая система может работать без электроснабжения, хотя редко сейчас найдёшь район, где всё ещё нет света. Во-вторых, система обладает высокой инерционностью, то есть, тепло распространяется равномерно и внешние факторы мало воздействуют на состояние теплоносителя.

Виды самотёчных схем отопления

Существует не один десяток схем самотёчной системы отопления. Знающий специалист, и даже начинающий, способны самостоятельно придумать новую схему, исходя из конкретных условий строения. В общем понимании это выглядит так: теплоноситель, нагреваясь в котле под действием высокой температуры, поднимается по стояку и попадает в радиаторы отопления. Там теплоноситель постепенно остывает и согласно законам физики направляется обратно в котёл. Здесь очень важно, чтобы линия подачи от котла к радиаторам не имела резких поворотов и значительных уклонов.

Самотёчная однотрубная схема отопления

И очень внимательно надо относиться к выбору диаметра труб – чем больше диаметр трубы, тем лучше циркуляция теплоносителя, однако слишком усердствовать в этом вопросе тоже не стоит.

Рассмотренная схема отопления работает без перебоев, но отсутствует в ней главное – возможность регулирования температуры в отдельно взятом устройстве. Есть схемы, в которых эта проблема, хотя и на примитивном уровне, но решается. В некоторых случаях возможно отключение одного и более радиаторов отопления. Более современные схемы, если так можно сказать о самотёчных системах в принципе, предлагают не только возможность отключения отдельно взятых приборов, появляется возможность установки терморегуляторов.

Выше были рассмотрены типичные самотёчные схемы отопления в однотрубном исполнении. Что касается её двухтрубного варианта, то последний вариант и есть пример типичного двухтрубного исполнения. Такая схема, хотя и является ещё самотёчной, но возможность регулирования температуры в отдельных приборах повышает её авторитет. Однако главный выбор потребитель делает, всё-таки, в пользу схемы с принудительной циркуляцией теплоносителя.

Схема отопления частого дома с принудительной циркуляцией

Двухтрубная схема с принудительной циркуляцией

Если рассматривать преимущества схемы, использующей принудительную циркуляцию, то основные недостатки самотёчной системы являются явными её преимуществами. Не стоит особого внимания уделять однотрубной системе, так как она, практически, ничем не отличается от самотёчной системы. Разве что наличием циркуляционного насоса, и закрытого расширительного бака, создающего давление, необходимое для обратного движения остывшего теплоносителя. Поэтому в большей степени нас интересует двухтрубный вариант схемы с принудительной циркуляцией. Она выгодна, как в экономическом аспекте, так и с позиции дизайна, так как в этом случае не надо создавать уклон трубы — их можно спрятать в стены, пол, и даже под потолком.

Двухтрубная система отопления – самый распространённый вариант, так как только в этом случае можно добиться желаемого комфорта в помещении.

Это стало возможным благодаря тому, что радиаторы отопления подключаются параллельно, что позволяет регулировать температуру отдельно в каждом из них, вплоть до полного отключения. Это очень выгодно также с точки зрения экономии. Вот только пользоваться этим преимуществом надо осторожно. В частности, для устройства такой системы при работе на твёрдотопливных котлах, требуется серьёзный подход к установке систем автоматики, которые смогут уберечь систему от последствий перегревания. В случае с газовыми котлами – это беспроигрышный вариант.

Говоря о схеме с принудительной циркуляцией, было бы неправильно не затронуть сами циркуляционные насосы, обеспечивающие работу системы. Не стоит говорить о том, что покупать необходимо только насосы проверенного производителя. К слову сказать, в современных двухконтурных газовых котлах циркуляционные насосы являются составной частью конструкции. Что касается мощности, которую используют циркуляционные насосы, то можно отметить тот факт, что они являются очень экономичными. Так, стандартный циркуляционный насос потребляет мощность равную той, которая нужна для работы обычной комнатной лампочки.

Учитывая то, что в схеме принудительной циркуляцией не важно, чтобы котёл находился ниже радиаторов, более пристальное внимание должно уделяться установке самого насоса, обеспечивающего циркуляцию жидкости. Очень важно выбрать место для его установки в систему. В большинстве случаев насос устанавливается на линии обратной подачи – непосредственно перед входом её в котёл отопления. Хотя этот вопрос не столь принципиален, и насос может устанавливаться в любом месте системы. Что касается долговечности устройства, то установка на обратной линии позволит продлить срок службы насоса.

Проверенные схемы монтажа системы отопления в частном доме

Автор Евгений Апрелев На чтение 7 мин. Просмотров 5.5k.

Каждый застройщик рано или поздно встает перед выбором (СО) будущего дома. С экранов телевизора и рекламных билбордов на него «выливается» огромный объем информации, о новых способах обогрева, которые являются всего лишь маркетинговыми ходами продавцов. В этой публикации будут описаны рабочие схемы систем отопления в частном доме, их плюсы и минусы, рассмотрены вопросы выбора для загородного дома.

[contents]

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

• Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
• Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
• Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД. Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования.

Варианты монтажа

Сегодня, специалисты различают две технологии создания СО:

• Схема в частном доме предполагает подсоединение всех батарей (входом и выходом) к одной трубе, которая одновременно является и подающей и обратной.

Данная методика применяется еще с начала прошлого века. Некоторые специалисты считают, что такая технология получила популярность после Великой Отечественной войны, как альтернатива при нехватке материалов. Хоть многие специалисты пророчили отказ от нее еще в 70-х годах XX столетия, она успешно применяется и в наши дни.

• При в частном доме вода поступает в батареи по одной трубе, а возвращается в котлоагрегат по другой.

Такая технология считается наиболее современной, благодаря которой удается значительно повысить эффективность работы СО, но требующей более сложного монтажа и гидродинамических расчетов. Несмотря на это, сегодня практически все многоквартирные дома, офисные и общественные здания оснащаются СО, выполненной по данной технологии.

Выбор или частного дома зависит от множества факторов: площади и архитектуры помещений, этажности здания, оборудования, задействованного в СО.

Однотрубная

Данная схема водяного обогрева представляет собой замкнутый контур, включающий в себя котлоагрегат, магистральный трубопровод, приборы теплообмена (радиаторы, регистры), расширительный бак. В гравитационных СО циркуляция теплоносителя происходит благодаря разной плотности нагретой и охлажденной воды.

Принцип работы обогрева с естественным движением воды в контуре следующий: Нагретый в котле теплоноситель поднимается по стояку, в верхней части которого установлен расширительный бак. После этого, вода попадает в разгонный , благодаря которому создается необходимое для циркуляции давление.

Данная разводка СО не предназначена для многоэтажных строений и одноэтажных домов большой площади.

Совет: Независимо от наличия и высоты разгонного коллектора, для хорошей циркуляции теплоносителя рекомендуется создания уклона магистрального трубопровода 5°; на подающей ветке к радиаторам; на обратке – в сторону котлоагрегата.

При механической циркуляции воды, в разгонном коллекторе нет необходимости, его функцию выполняет циркуляционный насос. Он монтируется на обратке контура, непосредственно возле котельной установки.

На рисунке представлен вариант однотрубной СО с горизонтальной разводкой и принудительной циркуляцией . Данная схема успешно применяется для одноэтажных построек, с количеством радиаторов 5-7 шт.

Достаточно популярна вертикальная однотрубная СО с верхней разводкой, предназначенная для построек с несколькими этажами. Может иметь следующие реализации:

• Гравитационная, открытая.
• Закрытая с принудительным перемещением.

Чтобы ответить на вопрос, какая система отопления эффективнее однотрубная или двухтрубная, необходимо их детальное изучение.

Двухтрубное исполнение

Основной конструктивной особенностью обогрева частного дома с таким способом исполнения является то, что каждый из радиаторов подключается к разному трубопроводу: подачи и обратки. Именно это, по словам многих «профессионалов», значительно увеличивает стоимость отопительной системы. На самом деле такая конструкция позволяет сэкономить на количестве фасонных изделий и на диаметре магистральных трубопроводов.

Существует несколько схем реализации двухтрубного обогрева:

• Горизонтальная.
• Вертикальная, с верхней разводкой.
• Вертикальная, с нижним подводом теплоносителя.

В свою очередь, горизонтальное двухтрубное исполнение может иметь три реализации:

А. Тупиковая или встречная.
В. Попутная.
С. С лучевым распределением или коллекторная.

На рисунке А видно отличие однотрубной системы отопления от двухтрубной, несмотря на похожую горизонтальную реализацию.

Конструктивно, простейший горизонтальный двухтрубный контур выглядит так: От теплогенератора отходит труба подачи теплоносителя, которая входит в каждый радиатор. Остывший теплоноситель из батарей отводится по второй трубе – обратке, которая и возвращает его в котлоагрегат.

Циркуляцию воды обеспечивает циркуляционный ; расширительный бак компенсирует расширение теплоносителя при его нагревании; предохранительный клапан обеспечивает защиту от высокого давления в контуре; запорная арматура на радиаторах служит для демонтажа последних; воздухоотводчик необходим в верхней точке контура для предотвращения завоздушивания системы.

Горизонтальные типы СО актуальны для одноэтажных построек. Каждая из них имеет свои достоинства и недостатки:

• Тупиковая разводка имеет небольшой расход дорогостоящей трубы. Недостатком является большая протяженность контура.
• В попутной легко реализуема регулировка работы СО. Недостатком является большой расход материала.
• В коллекторной разводке каждый отопительный прибор подключен к котлу своей парой труб, подачей и обраткой, благодаря чему обеспечивается простота регулировки нагрева конкретного радиатора. Недостатком является большой расход труб и достаточно сложный их монтаж.

Вертикальные двухтрубные СО с нижней и верхней разводкой прекрасно себя показали в двух – трехэтажных частных домах. При верхней разводке, теплоноситель по трубопроводу подачи поднимается в наиболее высокую точку контура, после чего распределяется по обратным стоякам, проходит через все радиаторы и возвращается в котельную установку. Основным достоинством верхней разводки является создание более высокого давления в контуре.

При вертикальной нижней разводке подача теплоносителя осуществляется из магистрали, расположенной под полом нижнего этажа или в подвале дома. Далее, теплоноситель перемещается по вертикальным стоякам и установленным на них радиаторам. Поднимаясь в верхнюю точку, остывшая вода в батареях по обратному стояку поступает в котлоагрегат. Преимуществом такого подхода является более высокая температура теплоносителя, поступающего в радиаторы. Недостатком – возможное завоздушивание контура.

Выбор лучшей схемы для частного дома

Теперь, когда есть общие представления о видах обогрева и вариантах подключения контура, осталось решить, что выбрать, однотрубную или двухтрубную систему отопления?

Существует мнение, что первые экономичнее, проще в монтаже и ремонте и требуют для реализации меньшего количества материалов. На самом деле эти достоинства достаточно спорны. Например, при работе такой СО в конечные на ветке батареи поступает теплоноситель уже остывший в предыдущих. Для поддержания необходимой температуры воздуха в помещениях, находящихся в конце контура, необходимо наращивать число секций, а это дополнительные затраты. И все это на фоне полной невозможности автоматизации, которая будет отвечать за поддержание температурного баланса, необходимого для комфортного проживания.

В двухтрубной, температура теплоносителя, который подводится к батареям одинакова, поэтому нет нужды наращивать число секций дальних радиаторов в контуре. Разделение веток подачи и обратки дает возможность автоматизации, посредством использования термостатических вентилей.

Важно! На самом деле и однотрубная и двухтрубная разводка имеет право на существование. Следует понимать, что выбор за застройщиком, но сделать правильный выбор схемы отопительной системы частного дома поможет только опытный специалист.

Закрытая система отопления частного дома, схема с естественной циркуляцией

Ошибки и неисправности в газовых котлах Protherm: возможные коды (F01, F02, F04, F28, F62), а также как подключить термостат

В данной статье вы познакомитесь с возможными ошибками (F01, F02, F04, F28) и неисправностями в газовых котлах Protherm, увидите какими бывают коды ошибок, как обслуживать данное устройство, а также как запустить этот прибор и что делать, если он не запускается….

24 04 2021 3:30:17

Незамерзайка для отопления

Доступный теплоноситель для системы отопления. Отопление антифризом. Свойства антифриза. Добавление антифриза. Температура замерзания антифриза. Какой теплоноситель лучше….

02 04 2021 3:38:53

Какой водонагреватель лучше выбрать

Установки подразделяют на два вида: электрические и газовые. Такие системы очень удобны и просты в эксплуатации. Модельный ряд разных типов водонагревателей позволит выбрать бойлер, в зависимости от нужного объема потрeбляемой воды и энергоресурсов для ее нагрева ……

01 04 2021 18:51:18

Отопление загородного дома: варианты решения проблемы

Какое отопление выбрать для частного дома или гаража, какое оборудование лучше подходит для обогрева квартиры или коттеджа? Для того, чтобы определиться, нужно рассмотреть основные виды систем отопления. И так ……

30 03 2021 17:46:53

Батареи отопления : какие лучше выбрать для частного дома и квартиры

На сегодняшний день считается, что стальные батареи отопления имеют лучше показатели среди других радиаторов по техническим и таким хаpaктеристикам, как цена, внешний вид и тепловая мощность. Также определенным плюсом считается абсолютная совместимость с материалами…

26 03 2021 16:22:19

Двухконтурные газовые котлы Аристон: обзор, отзывы, технические хаpaктеристики, цены

Двухконтурные настенные газовые котлы Ariston BS FF, Egis X FF, Cares X FF, HS FF. Инструкция, технические хаpaктеристики, устройство, отзывы покупателей, цены…

06 03 2021 7:12:47

Котел иммергаз: виды (настенный, напольный, одноконтурный, двухконтурный), отзывы, технические хаpaктеристики и обслуживание

В данной статье вы познакомитесь с газовыми котлами Иммергаз, узнаете какие виды (настенный, напольный, одноконтурный, двухконтурный) и модели (Eolo Mythos 24 4r, Eolo Star 24 3r) существуют, а также найдете технические хаpaктеристики, инструкцию по обслуживанию и отзывы….

19 02 2021 5:22:54

Дровяная печь для бани Варвара

Банные печи Варвара: технические хаpaктеристики, описание, комплектация. Доступные опции для разных моделей. Общее устройство дровяной печки….

14 02 2021 3:29:26

Выбираем чудо печь на солярке: отзывы, цены

Разберем один из самых простых и экономичных вариантов обогрева жилья на примере чудо-печи на дизельном топливе или солярке, рассмотрим принцип работы, как правильно использовать…

09 02 2021 8:22:15

Закрытая система отопления в частном доме

Хорошее отопление как в частном доме, так и квартире, характеризуется несколькими признаками. Во-первых, все помещения должны быть прогреты до комфортной температуры и последняя не должна колебаться в зависимости от времени суток. Во-вторых, расход топлива доложен стремиться к минимуму. В-третьих, желательно иметь возможность регулировать интенсивность нагрева батарей в каждом помещении. В-четвертых, ремонт, если таковой потребуется, должен быть простым, легким и проводится без отключения обогрева всего дома.

Виды отопления

Принцип действия любой отопительной системы сводится к тому, что теплоноситель, вода или антифриз, нагревается в котле, перемещается по трубам от одного отопительного прибора к другому, постепенно отдавая тепло, и возвращается к котлу для повторного нагрева и использования. Однако способов реализации этой концепции существует несколько. Выбор варианта, оптимального для частного дома, зависит от ряда факторов.

Принципиальным для классификации является устройство расширительного бака. Вода, как и любая другая жидкость, при нагревании расширяется и, соответственно, уменьшается ее плотность. Для компенсации эффекта устанавливается расширительный бак.

Расширительный бачок

В зависимости от конструкции бака системы делятся на две большие группы.

• Открытые – расширительный бак негерметичен. При монтаже своими руками в качестве бака может быть использована любая подходящая емкость. Но обязательным является то, что бак должен быть высшей точкой.
• Закрытые – бак герметичен. Чаще всего используется конструкция мембранного типа. Такой бак может быть расположен в любом месте системы, иногда встраивается в отопительный котел. В закрытой отопительной системе можно поддерживать более высокое давление. Теплоноситель не имеет контакта с кислородом воздуха, что значительно снижает степень коррозии внутренних стенок котла, труб и отопительных приборов. Пользователям отопления по закрытой схеме не требуется периодически вручную регулировать уровень жидкости в баке, что неизбежно для первого варианта. На фото демонстрируется мембранный расширительный бак.

  Система безопасности

Естественная циркуляция

Любая схема отопления, прежде всего, должна обеспечивать поставку нагретого теплоносителя к батареям или радиаторам. Реализовать перемещение можно двумя методами.

Естественная циркуляция – весьма выгодный с экономической точки зрения вариант, так как потребует минимума оборудования. В этом случае циркуляция воды обеспечивается свойством расширения воды или другой жидкости после нагревания. Теплоноситель с большой температурой имеет меньший вес и перемещается по верхней трубе к радиаторам, где постепенно охлаждается. Охлажденный, он спускается вниз и по обратной трубе возвращается в котел, попутно вытесняя нагретый, более легкий теплоноситель. Величина естественной циркуляции будет зависеть от разницы температур (как правило, в 10 градусов), и от сопротивления движению теплоносителя. Последнюю проблему решают увеличением диаметра трубы.

Также эффективность отопления обеспечивается уровнем расположения элементов: котел должен быть ниже уровня радиаторов не менее чем на 3 м.

Преимущества

• Экономичность – требуется минимум оборудования.
• Достаточно простой монтаж, осуществимый своими руками.
• При необходимости для того, чтобы перейти к принудительной циркуляции, достаточно поставить в обработку насос.

Недостатки

• Такое отопление обладает значительной инерцией и практически не регулируется.
• Для реализации проекта требуется выполнять определенные условия: площадь частного дома не должна быть более 3500– 3600 кв. м. Отопительный котел должен располагаться значительно ниже радиаторов.

Несмотря на вышеперечисленные недостатки, отопление по типу естественной циркуляции является оптимальным вариантом для одного- или двухэтажного дома. На фото представлена схема для двухэтажного здания.

Принудительная циркуляция

Отличие этой системы состоит в том, что интенсивность движения теплоносителя обеспечивается работой насоса, что в свою очередь влечет как достоинства, так и недостатки. Но благодаря использованию насоса этот принцип чаще реализуется для закрытой схемы.

• Установка по-прежнему достаточно проста, чтобы ее можно было выполнить своими руками. Единственное отличие – врезка насоса. Прибор подключается в последнюю очередь и обязательно в обратную трубу, так как рассчитан на температуру жидкости не более чем +60 градусов.
• Отсутствует необходимость соблюдать разницу в расположении радиаторов и котла.
• Монтаж возможен в частном доме любой площади.
• Существует возможность регулировать температуру.

Организация обогрева по принципу принудительной циркуляции обладает и своими недостатками.

• Более высокая стоимость отопления.
• Зависимость от подачи тока – насос подключается к электросети, и в отсутствие тока дом обогреваться не будет. На видео демонстрируется процесс установки насоса.

Монтаж закрытой системы обогрева

Прежде чем приступить к установке, следует провести предварительные расчеты. Они могут быть выполнены своими руками и включают в себя ряд параметров.

1. Расчет мощности, исходя из примерного соотношения: 1 кв м площади – 1 кВт.
2. Расчет мощности радиаторов – для этого необходимо воспользоваться паспортом прибора.
3. Выбор труб, и оценка сопротивления по величине сечения трубы.
4. Выбор котла соответствующей мощности и расширительного мембранного бака.

При установке отопления по закрытой схеме следует тщательно соблюдать рекомендации. На видео демонстрируется монтаж варианта с одной трубой и циркуляционным насосом.

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу

Пример 3-х зонного индивидуального дизайна с сохранением пространства

3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое регулирование, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120-135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом

Пример вертикального нестандартного дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фотографии выше изображена наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны

Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют тонкости этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их в сочетании с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа прилагаются к каждой системе Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза.Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

типов систем отопления дома

Есть несколько типов систем, используемых для обеспечения тепла в доме, и в пределах каждого широкого типа существует множество вариаций.Некоторые системы отопления имеют общие компоненты с охлаждающим оборудованием дома, а некоторые системы обеспечивают как отопление, так и охлаждение. Термин HVAC — отопление, вентиляция и кондиционирование — используется для описания всей системы климат-контроля в доме.

Независимо от того, какая система отопления, вентиляции и кондиционирования воздуха используется, все отопительные приборы предназначены для отвода тепловой энергии от источника топлива и передачи ее в жилые помещения для поддержания комфортной температуры окружающей среды. В системах отопления могут использоваться различные источники топлива, включая природный газ, пропан, мазут, биотопливо (например, дрова) и электричество.В некоторых домах имеется более одной системы отопления, например, когда дополнительный или готовый подвал обогревается другой системой, чем остальная часть дома.

Системы принудительного воздушного отопления / охлаждения

Безусловно, наиболее распространенной системой отопления, вентиляции и кондиционирования воздуха в современных домах в Северной Америке является система приточного воздуха, в которой используется печь с нагнетательным вентилятором, который подает теплый воздух в различные комнаты дома через сеть каналов. Системы с принудительной подачей воздуха очень быстро регулируют температуру в помещении, а поскольку в системах кондиционирования могут использоваться один и тот же вентилятор и воздуховоды, это эффективная общая система отопления, вентиляции и кондиционирования воздуха.

Источники топлива: Топки, питающие системы с наддувом, могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение: Воздух, нагретый горелкой печи или нагревательным элементом, воздух распределяется по сети каналов к нагревательным регистрам в отдельных помещениях. Другая система каналов возвращает воздух обратно в топку через возврат холодного воздуха.

Преимущества:

• Системы с принудительной подачей воздуха можно фильтровать для удаления пыли и аллергенов.Однако они также могут увеличить количество переносимых по воздуху аллергенов.
• Увлажнитель (или осушитель) может быть интегрирован в систему принудительной подачи воздуха.
• Печи с принудительной подачей воздуха относительно недороги.
• Эти печи могут достигать самых высоких показателей AFUE (годовой эффективности использования топлива) среди всех систем отопления (но это не обязательно означает, что это наиболее эффективный способ обогрева дома).
• Системы с принудительной подачей воздуха могут сочетать охлаждение с возможностью нагрева.

Недостатки:

• Требуется воздуховод и занимает место в стенах.
• Печные вентиляторы могут быть шумными.
• Движущийся воздух может распространять аллергены.
• Движущийся воздух может стать сухим, если его не увлажнить.
• Поскольку системы с принудительной подачей воздуха нагревают воздух, а не предметы в комнате, это не считается самым удобным способом обогрева.

BanksPhotos / Getty Images

Системы гравитационных печей на воздухе

Предшественники систем принудительной подачи воздуха, гравитационные воздушные печи также распределяют воздух через систему металлических каналов, но вместо того, чтобы нагнетать воздух через воздуходувку, гравитационные воздушные системы работают по простой физике: теплый воздух поднимается и холодный воздух опускается.Печь с гравитационным воздухом в подвале нагревает воздух, который затем поднимается по воздуховодам в разные комнаты. Холодный воздух возвращается в топку по системе каналов возврата холодного воздуха. Так называемые печи «осьминоги», которые можно найти во многих старых домах, представляют собой печи с гравитационным воздухом.

Системы гравитационного воздуха больше не устанавливаются, но во многих старых домах они продолжают работать эффективно.

Источник топлива: Печи с принудительным воздухом могут работать на природном газе, жидком пропане (LP), мазуте или электричестве.

Распределение : Кондиционированный воздух циркулирует через сеть металлических воздуховодов.

Преимущества :

• Гравитационные системы не имеют движущихся частей и могут служить многие десятилетия.
• Системное оборудование очень надежно и требует минимального обслуживания.

Недостатки :

• Воздух не фильтруется эффективно.
• Энергоэффективность ниже, чем у более новых печей.
• Регулировка температуры происходит медленно, потому что системы работают за счет простых конвекционных потоков.

Системы лучистого отопления для пола

Современные теплые полы — это разновидность систем лучистого отопления. Лучистое отопление отличается от принудительного воздушного отопления тем, что нагревает предметы и материалы, такие как мебель и пол, а не только воздух. Большинство излучающих систем для всего дома распределяют тепло через горячую воду, нагретую в бойлере или водонагревателе.

Напольное отопление включает в себя пластиковые водопроводные трубы, устанавливаемые внутри бетонных перекрытий или прикрепляемые к верхней или нижней части деревянных полов.Он тихий и в целом энергоэффективный. Он имеет тенденцию нагреваться медленнее и требует больше времени для адаптации, чем принудительное воздушное тепло, но его тепло более стабильно.

Существуют также внутрипольные системы, в которых используется электропроводка, проложенная под напольными покрытиями, обычно керамической или каменной плиткой. Они менее энергоэффективны, чем системы горячего водоснабжения, и обычно используются только в небольших помещениях, таких как ванные комнаты.

Источники топлива : Системы трубопроводов горячей воды обычно обогреваются центральным котлом, который может работать на природном газе, жидком пропане (LP) или электричестве.Горячая вода также может быть обеспечена солнечными системами горячего водоснабжения, которые обычно используются в дополнение к топливным системам.

Распределение : Напольные системы обычно распределяются с помощью горячей воды, протекающей по пластиковым трубам.

Преимущества :

• Излучающие системы обеспечивают комфортное, равномерное тепло.
• При отоплении котлами излучающие системы могут быть очень энергоэффективными.

Недостатки :

• Излучающие системы относительно медленно нагреваются и приспосабливаются к изменениям температуры.
• Установка внутрипольных систем может быть дорогостоящей.
• При возникновении проблем с обслуживанием доступ к скрытым трубопроводам затруднен.
• Котельные системы нельзя комбинировать с кондиционированием воздуха.

elenaleonova / Getty Images

Традиционные котельные и радиаторные системы

Старые дома и многоквартирные дома в Северной Америке часто отапливаются традиционными котельными и радиаторными системами. К ним относится центральный котел, который направляет пар или горячую воду по трубам к радиаторам, расположенным в стратегически важных местах вокруг дома.Классический радиатор — чугунный вертикальный блок, обычно устанавливаемый возле окон — часто называют паровым радиатором, хотя этот термин иногда неточен.

На самом деле с этими старыми радиаторами используются два типа систем. Настоящие паровые котлы действительно направляют газообразный пар по трубам к отдельным радиаторам, который затем конденсируется обратно в воду и возвращается в котел для повторного нагрева. В современных радиаторных системах горячая вода подается к радиаторам с помощью электронасосов. Горячая вода отдает тепло в радиаторе, а охлажденная вода возвращается в котел для дополнительного нагрева.Радиаторные системы с горячей водой очень распространены в Европе.

Источники топлива: Системы котлов / радиаторов могут работать на природном газе, жидком пропане, мазуте или электричестве. Оригинальные котлы могли даже работать на угле.

Распределение: Тепло вырабатывается паром или горячей водой, циркулирующими по металлическим трубам к радиаторам, форма которых облегчает передачу тепловой энергии.

Преимущества :

• Лучистое тепло довольно комфортно и не сушит воздух, как принудительное тепло.
Радиаторы
• можно обновить до низкопрофильных плинтусов или панельных радиаторов.
• При замене старых котлов современные котлы могут предложить очень хорошую энергоэффективность.

Недостатки :

• Радиаторы могут быть некрасивыми.
• Расположение радиаторов может ограничивать размещение мебели и оконные покрытия.
• Котельные системы нельзя комбинировать с кондиционированием воздуха.

Дэвид Де Лосси / Getty Images

Радиатор плинтуса с горячей водой

Еще одна более современная форма лучистого тепла — это плинтус с горячей водой, также известный как гидронная система.В этих системах также используется централизованный бойлер для нагрева воды, которая циркулирует по системе водяных труб к низкопрофильным нагревательным элементам на плинтусе, которые излучают тепло от воды в комнату через тонкие металлические ребра, окружающие водопроводную трубу. По сути, это просто обновленная, усовершенствованная версия старых вертикальных радиаторных систем.

Источники топлива: Котлы для гидравлических систем могут работать на природном газе, жидком пропане (LP), мазуте или электричестве. Им также могут помочь солнечные системы отопления.

Распределение :

• Горячая вода, нагретая котлом и подаваемая по трубопроводу к плинтусам типа «ребристая труба», установленным вдоль стен. Ребра увеличивают площадь отвода тепла для повышения эффективности.
• Тепло распределяется путем естественной конвекции: нагретый воздух поднимается от плинтуса, а холодный воздух падает в сторону блока для обогрева.

Преимущества :

• Гидравлические системы могут предложить отличную энергоэффективность.
• Гидравлические системы работают тихо, потому что в них нет вентиляторов или нагнетателей.
• Температуру можно точно контролировать.
• Радиаторные системы очень долговечны и не требуют значительного обслуживания.

Недостатки :

• Блоки излучения / конвекции плинтуса должны оставаться свободными и могут создавать проблемы при расстановке мебели и дизайне драпировки.
• Радиаторы медленно нагреваются.
• Системы горячего водоснабжения нельзя комбинировать с системами кондиционирования воздуха.
• Если тепло будет отключено на продолжительное время, трубы отопления могут замерзнуть.

Thinkstock Images / Getty Images

Системы отопления с тепловым насосом

Новейшая технология отопления (и охлаждения) дома — это тепловой насос. Используя систему, аналогичную кондиционеру, тепловые насосы извлекают тепло из воздуха и доставляют его в дом через внутренний кондиционер. Стандартные домашние системы представляют собой воздушные тепловые насосы, которые забирают тепло из наружного воздуха.Существуют также наземные или геотермальные тепловые насосы, которые отбирают тепло из глубины земли, а также водяные тепловые насосы, которые получают тепло от пруда или озера.

Популярный тип теплового насоса с воздушным источником — это мини-сплит или бесканальная система. Это относительно небольшой наружный компрессорный агрегат и один или несколько внутренних воздухообрабатывающих агрегатов, которые легко добавить к дополнительным комнатам или удаленным районам дома. Многие системы тепловых насосов являются реверсивными и могут быть переключены в режим кондиционирования летом.Тепловые насосы могут быть энергоэффективными, но они подходят только для относительно мягкого климата; они менее эффективны в очень жаркую и очень холодную погоду.

Источники топлива: Тепловые насосы обычно работают от электричества, хотя также доступны модели, работающие на природном газе.

Распределение : Тепло (и охлаждение) обеспечивается настенными блоками, которые продувают воздухом змеевики испарителя, связанные с наружным насосом, который отбирает или поглощает тепло снаружи.

Преимущества :

• Системы предлагают как обогрев, так и охлаждение.
• Тепловые насосы могут быть очень энергоэффективными.
• Индивидуальные настенные блоки позволяют точно контролировать каждую комнату.
• Вентиляторы тише, чем центральные приточно-вытяжные системы.
• Воздуховодов не требуется.

Недостатки :

• Тепловые насосы лучше всего подходят для относительно мягкого климата.
• Распределение нагретого или охлажденного воздуха может быть ограничено, поскольку он исходит от одного блока (в каждой комнате или зоне).

Системы электрического сопротивления

Электрические обогреватели для плинтусов и другие типы электрических обогревателей обычно не используются для первичных систем отопления дома, в основном из-за высокой стоимости электроэнергии. Тем не менее, они остаются популярным вариантом дополнительного отопления в готовых подвалах, домашних офисах и сезонных помещениях (например, трехсезонных верандах и соляриях). Электрические обогреватели просты и недороги в установке, и для них не требуются воздуховоды, насосы, кондиционеры или другое распределительное оборудование.Агрегаты недорогие, не имеют движущихся частей и практически не требуют обслуживания.

Помимо обычных обогревателей для плинтусов, существуют электрические лучистые обогреватели, которые нагреваются излучением. Обычно они устанавливаются под потолком и направлены на людей, находящихся в комнате, обеспечивая более сфокусированное тепло, чем при использовании плинтусов. Лучистые обогреватели также более энергоэффективны, чем плинтусы.

Распределение : В обогревателях плинтуса используется естественная конвекция для циркуляции тепла по комнате.Настенные обогреватели и многие специальные обогреватели (например, обогреватели toekick) обычно имеют внутренние вентиляторы, которые выдувают нагретый воздух.

Преимущества :

• Нагреватели универсальны и могут быть установлены практически в любом месте.
• Системам требуется только электрическая цепь для питания.
• Агрегаты без вентиляторов работают бесшумно.
• Излучающие электрические обогреватели нагревают предметы в помещении так же, как лучистое тепло в полу.
• Не требуются воздуховоды или дорогостоящая установка.

Недостатки :

• Электронагреватели очень дороги в эксплуатации.
• Они потребляют много электроэнергии и поэтому вносят непропорциональный вклад в чрезмерное использование энергосистемы общего пользования и связанные с этим проблемы.
• Большая часть электроэнергии вырабатывается угольными электростанциями, поэтому электрические обогреватели, хотя и чисты в эксплуатации, в значительной степени способствуют загрязнению воздуха и выбросу углерода в атмосферу.

Энергоаудит дома своими руками | Министерство энергетики

Потери тепла через потолок и стены в вашем доме могут быть очень большими, если уровни изоляции ниже рекомендованного минимума.Когда ваш дом был построен, строитель, вероятно, установил количество изоляции, рекомендованное в то время. Учитывая сегодняшние цены на энергию (и будущие цены, которые, вероятно, будут выше), уровень изоляции может быть недостаточным, особенно если у вас более старый дом.

Если люк чердака расположен над кондиционированным помещением, проверьте, имеет ли он по крайней мере такую ​​же теплоизоляцию, как чердак, имеет ли он атмосферостойкость и плотно ли закрывается. На чердаке определите, закрыты ли отверстия для таких предметов, как трубы, воздуховоды и дымоходы.Закройте все щели расширяющейся пеной или другим прочным герметиком. При заделке зазоров вокруг дымоходов или других тепловыделяющих устройств обязательно используйте негорючий герметик.

Осматривая чердак, проверьте, есть ли пароизоляция под утеплителем чердака. Пароизоляция может представлять собой толь, крафт-бумагу, прикрепленную к стекловолокну, или пластиковый лист. Если кажется, что пароизоляции нет, вы можете рассмотреть возможность окраски внутренних потолков пароизоляционной краской.Это уменьшает количество водяного пара, который может пройти через потолок. Большое количество влаги может снизить эффективность изоляции и привести к повреждению конструкции.

Убедитесь, что вентиляционные отверстия чердака не закрыты изоляцией. Вы также должны закрыть все электрические коробки в потолке гибким герметиком (со стороны жилой комнаты или чердака) и покрыть весь чердачный этаж по крайней мере рекомендуемым в настоящее время количеством изоляции.

Проверить уровень изоляции стены сложнее.Выберите внешнюю стену и выключите автоматический выключатель или открутите предохранители для розеток в стене. Обязательно проверьте розетки, чтобы убедиться, что они не «горячие». Проверьте розетку, подключив исправную лампу или переносное радио. Убедившись, что в ваши розетки не подается электричество, снимите заглушку с одной из розеток и осторожно проникните в стену тонкой длинной палкой или отверткой. Пластиковый крючок для вязания особенно подходит, так как он извлекает небольшие кусочки любого изоляционного материала для легкой идентификации.Если вы столкнетесь с небольшим сопротивлением, значит, у вас есть изоляция. Вы также можете проделать маленькую дырочку в шкафу, за диваном или в другом незаметном месте, чтобы посмотреть, чем заполнена полость стены. В идеале полость стены должна быть полностью заполнена каким-либо изоляционным материалом. К сожалению, этот метод не может сказать вам, утеплена ли вся стена или осела ли изоляция. Это под силу только термографическому обследованию.

Если ваш подвал или подполье не кондиционированы и открыты наружу, определите, есть ли изоляция под полом жилой зоны.В большинстве районов страны рекомендуемым минимальным уровнем изоляции является значение R 25. Если подпространство замкнуто и содержит нагревательные или охлаждающие приборы, воздуховоды или водопровод, вам, вероятно, следует изолировать периметр подпространства, а не пол жилого помещения. Изоляция в верхней части фундаментной стены и по периметру первого этажа должна иметь коэффициент сопротивления 19 или выше. Если подвал намеренно кондиционируется, стены фундамента также должны быть утеплены не ниже R-19.Ваш водонагреватель, трубы с горячей водой и дымоходы должны быть изолированы. Для получения дополнительной информации см. Наш раздел изоляции.

Зонированная система отопления — Боб Вила

Схема зонированного отопления. SupplyHouse.com

Домовладельцы, ищущие лучший способ контролировать температуру во всем доме, должны изучить преимущества зонированной системы отопления.

Что такое зонированное отопление?

Стандартная незонированная система отопления контролирует температуру всего дома в целом.Зонированная система отопления, напротив, позволяет домовладельцам регулировать температуру в каждой комнате или зоне индивидуально, тем самым повышая комфорт и сводя к минимуму затраты на электроэнергию. Зонированную систему можно настроить с учетом множества факторов, включая использование помещения, личные предпочтения и условия окружающей среды. Зонированные системы помогают домовладельцам более эффективно использовать свои системы отопления, распределяя тепло там, где и когда оно необходимо.

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по HVAC рядом с вами.

+

Преимущества зонированного отопления

«Преимущества правильно зонированного дома включают экономию на расходах на отопление, а также больший контроль и комфорт во всем доме», — отмечает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Если они индивидуально зонированы, незанятые или редко используемые помещения не нужно отапливать, а участки дома, которые становятся холоднее других, могут быть отрегулированы напрямую для большего комфорта. Кроме того, программируемые термостаты могут увеличить экономию за счет снижения потребления тепла, когда жители находятся вне дома или спят.

О’Брайан объясняет, что типичная зонированная система отопления рассматривает первый этаж дома как одну зону обогрева, а зону спальни наверху как отдельную зону обогрева. Это позволяет направлять тепло на первый этаж в дневное время и в спальни наверху ночью, позволяя незанятым частям дома остывать, когда они свободны. Зонированная система также может позволить домовладельцам минимизировать нагрев в редко используемых помещениях, таких как комнаты для гостей или складские помещения.

Зонирование системы отопления может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение, согласно U.С. Министерство энергетики. Поскольку на отопление и охлаждение приходится более 40 процентов коммунальных расходов среднего домохозяйства, экономия от зонированной системы может действительно возрасти.

Фото: SupplyHouse.com

Как работает зонированное отопление

Основным компонентом зонированной системы отопления является зональный клапан, который регулирует поток воды в системе водяного отопления. Внутри клапана исполнительный механизм открывает и закрывает клапан в зависимости от настройки термостата для этой зоны. Зональные клапаны доступны в двух- или трехходовых конфигурациях с различными типами соединений.Они могут быть нормально закрытыми или нормально открытыми и могут обеспечивать различную скорость потока в зависимости от размера клапана, что позволяет домовладельцам настраивать систему для различных планов этажей и зон разного размера. Зональные клапаны могут использоваться с широким спектром систем водяного отопления, включая плинтусы, радиаторы, тепловые насосы и лучистые системы. Ведущие бренды включают Honeywell, Taco, White-Rodgers и Erie.

Домовладельцы с системами принудительного горячего воздуха также могут создавать несколько зон, используя два или более термостатов, подключенных к главной панели управления; панель управления открывает и закрывает заслонки, установленные внутри воздуховода.

Существует также широкий выбор термостатов, включая программируемые версии, для управления зонированной системой отопления. «Для зонирования дома можно использовать любой термостат, но не все термостаты предназначены для одного и того же применения», — отмечает О’Брайан. «Напряжения, схема системы отопления / охлаждения и характеристики различных термостатов могут быть больше ориентированы на то или иное приложение».

Установка зонированного отопления

Добавление зонированной системы отопления к существующему дому — довольно сложный проект и обычно требует привлечения профессионального установщика.«Ретроактивное зонирование дома — это не то, что на самом деле может сделать средний домашний мастер», — отмечает О’Брайан. «Им пришлось бы подключить элементы управления и термостаты, подключить их к насосу (-ам) и котлу или печи и врезать либо в свои гидравлические линии, либо в воздуховоды, чтобы установить зональные клапаны или заслонки. Все это, вероятно, потребует разрезания открытых стен, подключения электричества и, возможно, потеющей меди ».

Несмотря на то, что установка зонированной системы отопления не является типичным самостоятельным проектом, функции экономии энергии и контроля температуры могут сделать ее чрезвычайно стоящим улучшением дома.Интернет-магазин SupplyHouse.com предлагает большой выбор термостатов, зональных клапанов и элементов управления от ведущих производителей в отрасли, а также содержит множество информационных и учебных видео, подобных этому, в котором объясняется, как работают зонные клапаны.

Это сообщение доставлено вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся поблизости от вас.

+

Геотермальные тепловые насосы: стоимость и установка

Перед установкой любой новой системы отопления или охлаждения в доме необходимо провести переоценку и снизить энергетическую нагрузку дома. Более энергоэффективный дом не только снизит стоимость новой системы и счетов за коммунальные услуги, но и значительно повысит комфорт вашего дома. Перед тем, как спроектировать и установить какие-либо системы, мы планируем домашний энергоаудит, в ходе которого энергоаудитор порекомендует улучшения и сделает оценку затрат и экономии энергии за счет этих улучшений.Основные улучшения обычно включают добавление изоляции и мер по герметизации воздуха. Energy Environmental Corporation работает с несколькими квалифицированными домашними аудиторами Energy Star и специалистами по установке и может порекомендовать их. Пожалуйста, свяжитесь с нами для получения ссылок.

Геотермальные тепловые насосы

могут быть легко интегрированы с существующими системами, такими как традиционное воздушное или лучистое отопление пола, или могут быть установлены в новом здании. Для систем с принудительной подачей воздуха потребуется тепловой насос «вода-воздух», в то время как для водяных систем лучистого отопления потребуются тепловые насосы «вода-вода».Размер геотермального теплового насоса и размер необходимого контура заземления зависят от требований к отоплению и охлаждению вашего дома и имеют решающее значение для обеспечения эффективности и производительности системы. Емкость геотермальных систем измеряется в тоннах. Как правило, 3-тонная установка должна быть достаточной для среднего дома, но размер дома, потребности в отоплении и охлаждении, местная геология и почва, а также наличие земли — все это факторы, которые будут влиять на правильный размер для вашего конкретного дома. Energy Environmental Corporation имеет опыт установки геотермальных тепловых насосов и может помочь вам правильно определить размер системы.

Закон о восстановлении экономического стимула от 2009 г. снял ограничение на использование геотермальных тепловых насосных систем в жилых домах. Теперь домовладельцы могут получить федеральную налоговую льготу в размере 30% от стоимости квалифицированной геотермальной системы теплового насоса. См. Наши расценки на систему для получения дополнительной информации.

Проектирование и установка геотермальных систем не являются проектами, выполняемыми своими руками, и поэтому требуют услуг профессионала. Кроме того, интеграция систем геотермального обмена с другими системами в доме требует специальных знаний.Цена геотермальной системы отопления варьируется в зависимости от типа петлевой системы, обычно вертикальной или горизонтальной. В среднем, установка типичного дома площадью 2500 квадратных футов с тепловой нагрузкой 60 000 БТЕ и охлаждающей нагрузкой 60 000 БТЕ будет стоить от 20 000 до 25 000 долларов. Это примерно вдвое больше, чем у обычных систем отопления, охлаждения и горячего водоснабжения, но геотермальные системы отопления / охлаждения могут снизить счета за коммунальные услуги на 40–60%.

Срок окупаемости системы может составлять 2-10 лет, а срок службы системы может составлять 18-23 года, что почти вдвое больше, чем у обычной системы.Кроме того, системы возобновляемых источников энергии увеличивают стоимость вашего дома. В США предусмотрены налоговые льготы за повышение энергоэффективности, включая 30% федеральный налоговый кредит, и многие государственные и коммунальные компании предлагают льготы. Посетите базу данных государственных стимулов для возобновляемых источников энергии и повышения эффективности по телефону www.dsireusa.org , чтобы найти стимулы в вашем районе.

Из-за авансовых затрат на установку геотермальных тепловых насосов, эти системы очень распространено финансировать. Ежемесячные платежи для финансирования геотермальной системы очень разумны и могут фактически сэкономить деньги домовладельца, как только система будет установлена.Ниже приведены два примера финансирования. Для получения дополнительной информации, включая информацию о льготах и ​​стоимости интегрированных систем, посетите нашу веб-страницу, посвященную ценам на системы.

Пример 1
Стоимость проекта: $ 25 000
Скидка / первоначальный взнос: 5000 долларов США
Сумма финансирования: 20 000 долл. США
Процентная ставка: 7,99%
Срок: 240 месяцев
Оплата: $ 166.00

Пример 2
Стоимость проекта: 15 000 долларов США
Скидка / авансовый платеж: $ 0
Сумма финансирования: 15 000 долл. США
Процентная ставка: 8.99%
Срок: 180 месяцев
Оплата: $ 142,50

Вернуться на:

Как работают геотермальные тепловые насосы
Типы контуров заземления
Преимущества и эффективность геотермальных тепловых насосов

Что делать, если в вашем доме нет горячей воды

Холодные зимние температуры затрудняют вставание с постели по утрам. Иногда единственное, что может заставить вас выползти из-под этих поджаренных теплых одеял, может быть видение прыжка в этом горячем душе.Но нет! Ваши надежды на горячий душ встречают ледяную реальность, когда ледяная вода ударяет вам по спине — у вас нет горячей воды.

Мы знаем, насколько неприятно, когда у вас выходит горячая вода! К счастью, у этой проблемы есть много решений. Если вы знаете, что искать, возможно, вам удастся исправить это самостоятельно с помощью простого исправления. В противном случае облегчите себе задачу и позвоните местному сантехнику.

Иногда горячая вода возвращается.Если у вас в доме много людей, использующих горячую воду, возможно, у вас нет обогревателя, достаточно большого, чтобы удовлетворить потребности вашего дома. Если по прошествии некоторого времени, пока вода не нагреется, не удается решить проблему, возможно, у вас более серьезная проблема.

Газовые обогреватели

Первое, что нужно проверить, когда у вас нет горячей воды, — это индикатор на водонагревателе. У водонагревателей новых моделей не всегда есть контрольная лампа, однако, если она есть у вас, проверьте, погасло ли пламя.Если это так, то вам нужно будет проконсультироваться с инструкциями производителя о том, как снова зажечь его. Иногда эта информация находится на стороне вашего водонагревателя. Если вы не можете найти или заставить его работать, позвоните нам, и мы поможем вам с этим справиться.

Если у вашего водонагревателя есть контрольная лампа, следуйте приведенным ниже советам, чтобы повторно зажечь ее, или обратитесь к инструкциям для вашей конкретной модели.

1. Поверните регулятор в положение выкл. и подождите не менее пяти минут, пока газ не улетучится.
2. Затем поверните регулятор на пилотный .
3. Если ваш водонагреватель имеет функцию самовоспламенения, просто удерживайте кнопку зажигания около минуты, затем поверните регулятор на на .
4. Если вам нужно использовать пламя, чтобы зажечь пилотную лампу, используйте длинную зажигалку и направьте пламя рядом с пилотной горелкой . Здесь находится подача газа.

Теперь ваша пилотная лампа должна загореться. Если он не горит или не горит, возможно, ваш газовый клапан закрыт.Для проверки поверните ручку параллельно газовой линии и следуйте инструкциям выше. Для газовых водонагревателей причиной может быть течь в газовой магистрали. При утечке газа иногда вы можете почувствовать запах тухлых яиц, пронизывающий ваш водонагреватель, а иногда запаха нет. Тем не менее, немедленно закройте газовую арматуру! Утечка газа может быть опасной проблемой и должна устраняться только профессиональным сантехником.

Если утечки газа нет, проблема может быть в горелке. Проверить это относительно просто! Когда конфорка выключена, установите термостат на 120 градусов.Откройте кран с горячей водой и дайте ему поработать минуту. Следите за тем, чтобы горелка загорелась, и увеличивайте температуру по мере подачи воды. Если горелка загорится, закройте крышку и сбросьте температуру. Если горелка не загорается, возможно, ваш термостат работает неправильно. Обратитесь к специалисту по сантехнике для ремонта вашего устройства.

Электрические обогреватели

Если у вас есть электрический блок и нет горячей воды, то первое, что вам нужно проверить, — это ваш выключатель на предмет срабатывания цепи.Узнайте, как найти электрическую панель здесь. Когда срабатывает автоматический выключатель, он не обязательно находится в выключенном положении, но его сброс должен устранить проблему. Если вы сбросите автоматический выключатель, и он снова сработает, у вас может быть электрическая проблема. Водонагреватели требуют много энергии, и лучше всего использовать отдельный контур. Обратитесь к квалифицированному электрику для обслуживания вашего выключателя или для создания отдельной цепи водонагревателя. Вода внутри вашего отсека — вероятный признак утечки в вашем баке.Утечка может вызвать повреждение термостата водой и короткое замыкание. Если ваш бак протекает, вам нужно заменить блок, чтобы восстановить горячую воду.

Кроме того, срок службы водонагревателей составляет всего около 10 лет, поэтому, если ваш возраст приближается к этому возрасту, такие детали, как нагревательные элементы, могут умереть. Хотя замена нагревательных элементов — недорогое решение, если ваш обогреватель достаточно старый, вам, вероятно, лучше полностью заменить его.

Иногда проблема выходит из-под вашего контроля.Когда температура падает, неиспользованный обогреватель, который простоял всю ночь, может перестать работать. Если погода в вашем районе была морозной, а ваш бойлер все еще работает, попробуйте включить водонагреватель на максимальную температуру, пока он снова не включится. После того, как обогреватель прогреется в течение 30 минут или около того, включите кран на кухне или в ванной, чтобы проверить, нагревается ли вода. Если все нагревается нормально, вы можете оставить обогреватель на более высокую температуру, пока температура на улице не повысится.Узнайте больше советов по защите вашего водонагревателя зимой здесь.

Поиск государственной лицензии — Разрешение на механическое оборудование

Разрешение на механическое оборудование

Агентство: лицензирование и нормативно-правовые вопросы

Бюро строительных норм и правил , подразделение механического оборудования Департамента лицензирования и нормативно-правового регулирования Мичигана выдает

A. НАИМЕНОВАНИЕ РАЗРЕШЕНИЯ ИЛИ УТВЕРЖДЕНИЯ:

Разрешение на механические работы

B. ЗАКОНОДАТЕЛЬСТВО:

Закон о едином государственном строительном кодексе STILLE-DEROSSETT-HALE, 1972 PA 230

С.ПРИМЕНИМЫЕ НОРМЫ:

Мичиганский механический кодекс, часть 9а правил

D. РЕЗЮМЕ РАЗРЕШЕНИЯ / УТВЕРЖДЕНИЯ:

1. Применимость (виды деятельности, требующие разрешения)

Механический код

Целью механического кодекса является предоставление адекватных требований, которые считаются необходимыми для безопасной установки всего механического оборудования в целях защиты общественной безопасности, здоровья и благополучия. Кодекс устанавливает всеобъемлющие правила безопасной установки механического оборудования, в котором ранее большое внимание уделялось общепринятой практике и инженерным стандартам.

Что такое механический код?

Механический кодекс контролирует проектирование, установку, техническое обслуживание, изменение и проверку механических систем, включая системы отопления, вентиляционные системы, системы водяного и парового отопления, технологические трубопроводы, котлы и сосуды под давлением, приборы, работающие на газе, жидком или твердом топливе. , дымоходы и вентиляционные отверстия, механические системы охлаждения, камины, барбекю, мусоросжигательные печи, крематории, системы пожаротушения, системы контроля загрязнения воздуха и системы, использующие солнечную или геотермальную энергию.В настоящее время действует Механический кодекс Мичигана 2012 года. Положения, касающиеся жилья на одну и две семьи, включены в Жилищный кодекс штата Мичиган 2009 года.

Требуются ли механические разрешения?

За исключением замены мелких деталей, механические работы не могут быть начаты до тех пор, пока разрешение на такие работы не будет выдано соответствующим контролирующим органом.

Разрешения не требуются для переносного оборудования (отопительные, вентиляционные, охлаждающие агрегаты, испарительный охладитель, газовые горелки мощностью менее 30 000 БТЕ / час), автономного холодильного оборудования и кондиционеров оконного типа не более 1.5 л.с., и масляные горелки, не требующие подключения к дымоходу (масляные печи, обогреватели с фитилем).

Механическое разрешение не требуется для установки котла или сосуда высокого давления, если требуется разрешение в соответствии с Законом котла, Законом № 290, P.A. 1965 г., с поправками. Для установки котла в частном доме или многоквартирном доме вместимостью менее шести семей требуется механическое разрешение.

2. Предварительные требования к подаче заявки

Механическое обеспечение соблюдения кодекса может осуществляться местным органом власти.Перед подачей заявки на получение разрешения на механическое строительство рекомендуется обратиться к местному строительному инспектору, чтобы узнать, как связаться с уполномоченной юрисдикцией. Бюро строительных норм и правил имеет доступный список юрисдикции штата , который показывает, имеет ли правительственная единица право применять кодекс штата, округа или местного округа.

3. Требования к подаче заявки

Лицензия государственного подрядчика по механическому оборудованию требуется для получения разрешения на механическое строительство, за исключением того, что домовладелец может выполнить механический монтаж в одноквартирном доме, который он или она занимает или будет занимать.

Разрешения на паровые или паровые котлы, работающие под давлением не более 15 фунтов на кв. Дюйм, которые расположены в частных резиденциях или в многоквартирных домах с участием менее 6 семей, должны быть получены лицом или предприятием, имеющим лицензию на установку котлов и механический подрядчик, относящийся к категории жидкостное отопление и охлаждение, а также классы технологических трубопроводов и HVAC.

4. Порядок и сроки получения разрешения или согласования

Разрешения выдаются в течение 5 рабочих дней после получения заполненной заявки и сборов Бюро строительных норм и правил.

5. Эксплуатационные требования

Механические работы не могут быть начаты до тех пор, пока заявка на разрешение не будет подана в Бюро строительных норм и правил. Все установки должны соответствовать Механическому кодексу штата Мичиган. Никакая работа не должна быть скрыта до тех пор, пока она не будет проверена. Номер телефона инспектора будет указан в разрешительной форме. Когда будете готовы к проверке, позвоните инспектору как можно раньше. Инспектору потребуется место работы и номер разрешения.

Разрешение остается в силе до тех пор, пока ведутся работы, а также запрашиваются и проводятся проверки. Разрешение теряет силу, если разрешенная работа не начата в течение шести месяцев после выдачи разрешения или если разрешенная работа приостановлена ​​или прекращена в течение шести месяцев с момента начала работы. РАЗРЕШЕНИЕ БУДЕТ ЗАКРЫТО, ЕСЛИ НИКАКИЕ ПРОВЕРКИ НЕ ЗАПРОСОВАНЫ И ПРОВЕДЕНЫ В ТЕЧЕНИЕ ШЕСТИ МЕСЯЦЕВ С ДАТЫ ВЫДАЧИ ИЛИ ДАТЫ ПРЕДЫДУЩЕЙ ПРОВЕРКИ.ЗАКРЫТЫЕ РАЗРЕШЕНИЯ НЕ МОГУТ БЫТЬ ВОЗВРАТНЫ ИЛИ ВОССТАНОВЛЕНЫ.

6. Сборы

См. Заявку на разрешение (доступно на сайте Michigan Business One Stop)

7. Процесс обжалования

Строительный кодекс — Часть 3 — Апелляционные советы и слушания

8. Возможности общественного участия

Комментарии и жалобы: [email protected]

Веб-сайт Бюро строительных норм и правил: www.
