Системы вентиляции

Комфорт в современном доме невозможен без решения вопросов, связанных с вентиляцией и кондиционированием воздуха. На рынке климатической техники представлено огромное количество всевозможного оборудования. Чтобы потребитель не потерялся в этом многообразии, расскажем доступным языком о классификации систем вентиляции, а также раскроем некоторые специальные термины.

Общеобменная система вентиляции

Под этим термином обычно подразумевают единую систему вентиляции здания кроме помещений, вытяжка из которых осуществляется отдельно — например, санузлы, кухни, промышленные помещения с особыми требованиями к воздухоподготовке. Вентиляция в таких помещениях называется местной. При расчёте производительности общеобменной вентиляции инженер — проектировщик должен учесть множество факторов. Таких, как площадь помещения, количество людей, наличие технологического оборудования и т.д.

Местная система вентиляции

Под этим термином обычно понимают небольшие, чаще всего вытяжные системы вентиляции. Необходимость их применения вызвана тем, что по нормам СЭС воздух из санузла или кухни не может быть выведен через общеобменную вентиляцию. Кроме того, местные системы вентиляции применяются на производствах.

Приточная система вентиляции

Это система, которая обеспечивает приток свежего воздуха в помещение. Как правило, такие системы оборудованы специальными фильтрами, обеспечивающими очистку воздуха, калориферами, обеспечивающими подогрев воздуха, а иногда ещё и системой центрального кондиционирования.

Вытяжная система вентиляции

Вытяжной называется система вентиляции, которая выводит обработанный воздух из помещения. Вытяжная вентиляция бывает естественной и принудительной.

Естественная вытяжная система вентиляции.

Естественная вентиляция представляет собой высокий вертикальный воздуховод (вертикальная шахта в стене). Нам она знакома по небольшим решёткам в кухнях и ванных комнатах наших многоквартирных домов. Другим ярким примером естественной приточно-вытяжной вентиляции является дымоход камина. Принцип действия естественной вытяжки основан на разнице температур воздуха вентилируемом помещении и на улице.

Принудительная вытяжная система вентиляции.

Принудительной (механической) называют такую вытяжную систему вентиляции, в устройстве которой использован электрический вентилятор. Наиболее понятным примером принудительной вытяжки может служить вентилятор в туалетной комнате или кухонная вытяжка работающая над плитой на кухне.

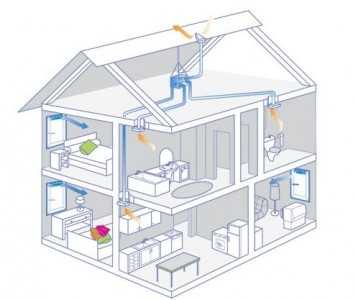

Приточно-вытяжная система вентиляции.

Это самый оптимальный тип вентиляционных систем. Количество приточного свежего воздуха в них сбалансировано с количеством отработанного воздуха, выводимого на улицу. Приточно-вытяжная не только оптимальный тип вентиляционных систем, но и самый сложный. И как следствие самый дорогой. Обычно приточно-вытяжная система вентиляции включает в себя следующие компоненты:

Фильтр предварительной очистки воздуха.

Рекуператор воздуха. (этот элемент не является обязательным, но он очень важен)

Приточный вентилятор.

Калорифер подогрева входящего воздуха.

Комплект управляющей автоматики для системы вентиляции.

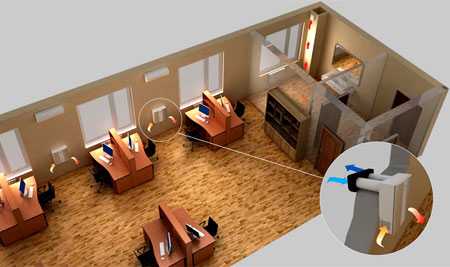

Бытовые приточные установки — Бризеры

Бризером называется моноблочная приточная установка, которая устанавливается на внешней стене комнаты. В процессе своей работы бризер подавляет уличный шум, очищает и подогревает воздух. (выбрать бризер >>>)).

Рекуператоры

Рекуператором называют бытовую приточно – вытяжную установку, которая монтируется прямо внутри наружной стены. На приток или вытяжку рекуператор работает попеременно . При этом приточный воздух подогревается теплом с аккумулированным из воздуха вытяжного.(выбрать Рекуператор >>>)

Цена системы вентиляции.

Современные системы вентиляции являются не очень дешёвым удовольствием, как в прочем и другие высокотехнологичные устройства значительно повышающие качество жизни. Окончательная цена вентиляционной системы зависит от таких фактов, как: размеры помещения, мощность вентиляции (под этим параметром подразумевается объём воздуха, который прокачивается за единицу времени. Измеряется в кубометрах в час).

Монтаж вентиляционных систем.

Качество монтажа систем вентиляции зависит от многих факторов, таких, как: качество проекта, квалификация работников, надёжность подобранного оборудования. Вентиляцию желательно монтировать в подготовленном пустом помещении. До электриков, сантехников и отделочников. Сам монтаж вентиляции осуществляется небольшой бригадой (как правило 2-3 человека).

Наши преимущества:

• Компания «ПрофКлимат СПб» является официальным дилером ведущих мировых брэндов.
• У нас Вы можете купить оборудование по честной цене с качественной установкой и увеличенной гарантией.
• Быстрое оформление заказа, гибкая ценовая политика, скидки на монтаж.
• Наиболее ответственные работы выполнят сертифицированные специалисты, имеющие все необходимые документы.

profclimatspb.ru

Основы вентиляции: характеристики и нюансы

Системы вентиляции разработаны для обеспечения чистоты воздуха и его влажности. Вентиляция должна поддерживать температуру и проводить замену грязного воздуха. Основные требования к подобным системам установлены определенными стандартами. К функционированию вентиляции разработаны также индивидуальные гигиенические нормативы. Четко регулируется наличие в воздухе токсичных паров. Установлены ограничения концентраций, которые не наносят вреда здоровью человека. Допустимая температура лимитируется условиями, поддерживающими хорошее самочувствие.

Схема вентиляционной системы.

Основы вентиляции, когда выполняется проектирование для заводов и фабрик, базируются именно на очистке воздуха и поддержке нужной температуры. Все параметры зависят от специфики технологического процесса, каждое значение установлено СНиПом. Иногда температура помещения, когда работает вентиляция, должна поддерживаться в определенных пределах, чтобы материалы, которые находятся в здании, имели полную сохранность.

Система кондиционирования не относится к жизненно важным предметам, ее можно не устанавливать. Зато системы вентиляции в обязательном порядке монтируются в каждом здании. Вентиляционные системы должны обязательно устанавливаться на промышленных предприятиях. Технические показатели установлены законом и регламентируются строительными нормами.

Схема вытяжной вентиляции.

При отсутствии системы вентиляции и кондиционирования начинает увеличиваться содержание углекислого газа. Это очень опасно для помещений закрытого типа. Резко ухудшается самочувствие людей, они теряют работоспособность. Чтобы избежать таких проблем, монтируются системы вентиляции и кондиционирования.

Вентиляционная система обязана поддерживать стандартизованные метеорологические параметры. Каждое помещение имеет вентиляцию, настроенную по индивидуальным параметрам.

Некоторые характеристики

Основы самых разных видов кондиционирования держатся на свойствах технологических характеристик. Они зависят от специализации помещения. Устройства вентиляции и кондиционирования имеют отличительные признаки, которыми их классифицируют:

1. Метод создания давления, чтобы началось движение воздушного потока. Возбуждение может быть двух видов:

• механическое;
• искусственное.

2. Принцип работы вентиляции. Она подразделяется на:

• вытяжную;
• приточную.

3. Район обслуживания.
4. Конструкция. Она может изготавливаться в двух видах:

Схема приточной вентиляции.

• канальная;
• бесканальная.

Определенными характерными индивидуальными признаками отличается естественная система вентиляции:

1. Движение потока воздуха осуществляется за счет несоответствия нагрева воздуха в самом помещении и около него. Такое явление называется аэрацией.
2. Движение струи воздуха осуществляется за счет возникновения разности давлений смонтированных вытяжных устройств. Одно находится на крыше, а другое обслуживает здание.
3. Воздушные массы движутся в связи с появлением ветрового давления.

Разработку и установку естественной вентиляции проводят в тех зданиях, где наблюдаются большие тепловые выделения.

Наличие ядовитых веществ, содержащихся в воздухе, допускается не более 30% определенного стандарта для места, где выполняется работа. Аэрация при этом не делается, если, согласно технологическому процессу, необходимо проводить предварительную очистку поступающего воздушного потока.

Там, где наблюдается много тепла, воздух имеет температуру намного выше уличной. Более тяжелый уличный воздух, поступающий по установленной вентиляционной системе, начинает вытеснять теплый воздушный поток, имеющий меньшую плотность. Начинает выполняться циркуляция воздуха, вызванная источником тепла. Это очень похоже на работу вентилятора.

Когда работает естественная вентиляция, передвижение воздушной массы происходит благодаря возникшей разности давлений, причем высотный перепад должен достигать 3 м. Когда разрабатывается такое кондиционирование, учитывается длина воздушной шахты, протянувшейся в одну линию. Она обязательно должна превышать 3,5 м. Поток воздуха обязан двигаться со скоростью, не превышающей 1 м/с.

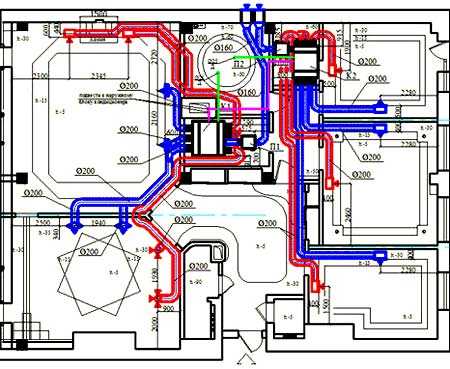

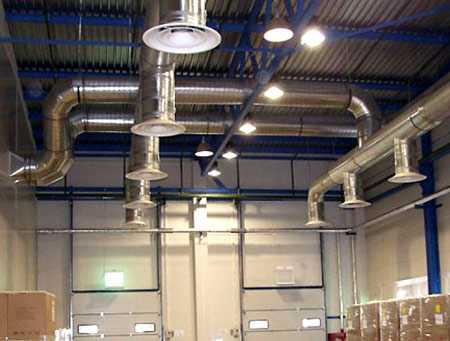

Схема планировки канальной системы вентиляции.

Ветер образует на стоящих лицом к ветру стенах здания высокое давление. Источником разряжения становится подветренная сторона.

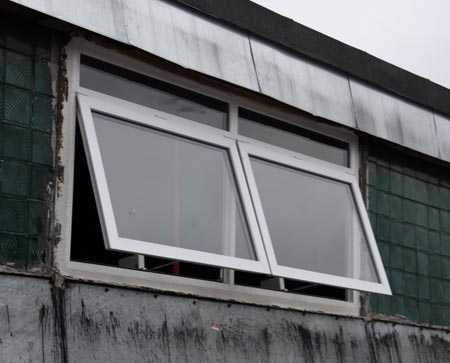

Ограждение помещения иногда снабжается проемами. Тогда подача воздуха начинается с другой стороны. Величина скорости воздушного потока в таких проемах сильно зависит от значения скорости воздушной массы, обдувающей здание. Влияет на скорость также образовавшаяся разность давлений.

Подобная естественная система считается наиболее простой. Она не нуждается в особо сложном, дорогом оборудовании. Данная система расходует минимальное количество электричества. У такой системы индивидуальные факторы сильно влияют на производительность работы. Важную роль играет температура воздуха, сила ветра и прочее. В результате невозможно решить самые различные задачи, положенные в вентиляционные основы.

Вернуться к оглавлению

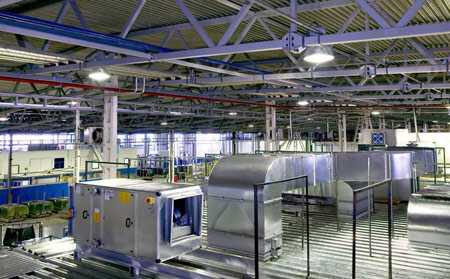

Механическая вентиляция

Данная система вентиляции и кондиционирования пользуется оборудованием, дающим возможность перемещать воздушные массы на большие расстояния. Этот вид может создавать приток воздуха, направленный в конкретные зоны, а также его последующее удаление в нужном количестве. Система работает независимо от любых типов окружающей среды. Когда появляется необходимость, проводится очистка воздуха самыми различными способами. Например, воздух охлаждают, увлажняют и так далее. Такие процессы невозможно выполнить с системами, работающими на принципе естественного возбуждения.

Инженерам очень часто приходится разрабатывать системы кондиционирования, где совмещено сразу несколько видов вентиляционных систем: естественная, механическая.

Для каждого случая определяется оптимальный вид вентиляции. Выбирается самый рациональный, который соответствует технологическим требованиям гигиены и санитарии.

Схема работы бесканальной системы вентиляции.

Кстати, приточная вентиляция спроектирована для нагнетания в помещение свежего воздуха. Если появляется необходимость, воздух проходит особую обработку, со специальным очищением.

Показатель производительности системы напрямую зависит от имеющейся возможности направлять струю воздуха в совмещенные помещения. Иногда монтируют вентиляцию только одного определенного вида. Подача воздуха осуществляется через особые проемы. Аналогичным образом проводится удаление воздуха. Подобную систему, аналогично приточной, можно монтировать на место, где выполняются технологические операции.

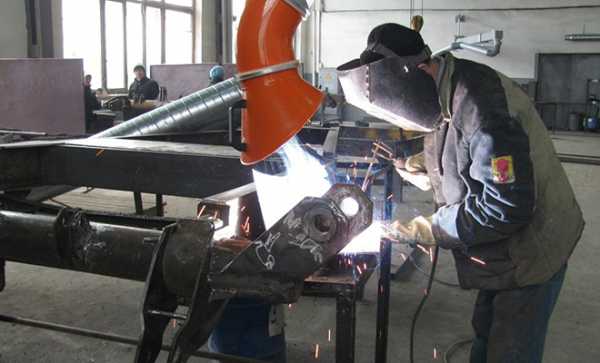

А, например, местная вентиляция разработана специально, чтобы направлять свежий воздух прямо на участок работы. Она получила название приточной вентиляции, имеющей индивидуальное назначение. Удаление плохого воздуха выполняется лишь из тех мест, где появились вредные газы. Данная вентиляция получила название «местной, вытяжной».

Вернуться к оглавлению

Особая приточная вентиляция, способная работать в конкретном месте

Данная система получила название «воздушного душа». Иначе говоря, это воздушный поток, имеющий определенное направление и высокую скорость. Данные системы должны направлять свежий воздух прямо на место выполнение работы. От их работы зависит уменьшение нагрева окружающей среды. Такая вентиляция способна производить обдув рабочих, которые вынуждены работать при мощном тепловом излучении.

Местную вентиляцию устанавливают на участках здания, которые отгорожены раздвижными ширмами, куда проводится нагнетание воздуха, имеющего пониженную температуру.

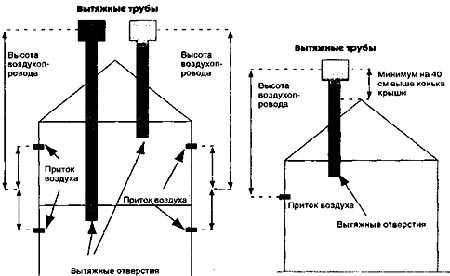

Схемы естественной вентиляции.

Чаще всего данный тип кондиционирования применяется в промышленности. Вентиляция становится воздушной завесой, своеобразной воздушной перегородкой, отделяющей ворота или горячие печи.

С ее помощью можно направить воздушный поток в нужном направлении. Установка подобной вентиляции менее затратная, если сравнивать с общеобменной. В заводских цехах, когда происходит обильное выделение вредных примесей, чаще всего монтируют смешанную систему.

С ядовитыми веществами справляется общая вентиляция, местная обслуживает только индивидуальные рабочие участки.

Вернуться к оглавлению

Вытяжная вентиляция: нюансы

Данную систему применяют, только если токсичные вещества выделяются в конкретных местах, где требуется запрет на распространение ядовитых газов в помещении.
Промышленная вентиляция, смонтированная в заводских цехах, выполняет отведение токсичных веществ, которые образуются в результате работы теплового оборудования. Чтобы удалить все вредные выбросы, монтируют местные вытяжки:

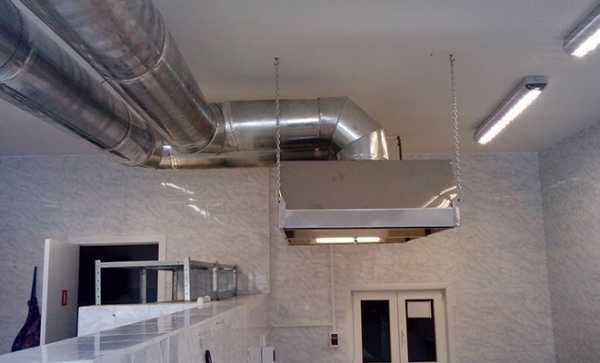

• зонты;
• бортовые вытяжки;
• завесы;
• станочные кожуха.

Все такие защитные элементы должны выполнять определенные условия:

1. Место, где возникают вредные выделения, обязательно должно закрываться полностью.
2. Местная вытяжка любого вида не должна оказывать какое-либо влияние на производительность человека.
3. Удаление образующихся вредных паров проводится согласно направлению движения. Нагретые газы уходят вверх, скопившаяся пыль направляется вниз.

Когда монтируется вытяжная вентиляция, имеющая местный характер, способная улавливать пыль, она должна перед отправкой воздуха на улицу проводить его очистку. Самыми сложными считаются системы, в которых предусмотрен высокий уровень очистки воздуха. Подобную систему снабжают несколькими специальными пылевыми фильтрами.

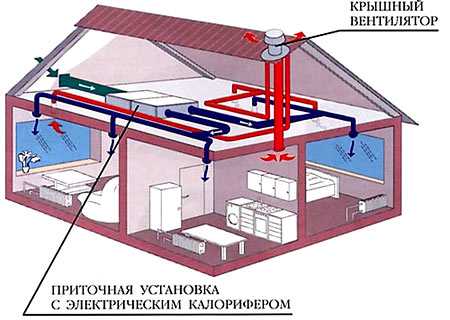

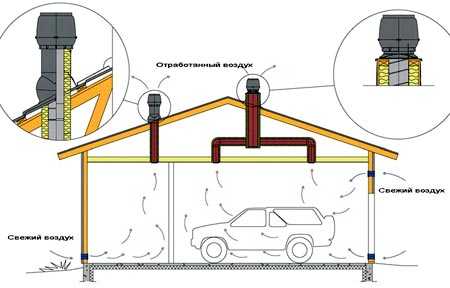

Схема механической вентиляции дома.

Вентиляционные системы обычно всегда эффективны. Они помогают удалить вредные вещества непосредственно из мест возникновения. За счет большого скопления вредных веществ чаще всего достигается отличный санитарный эффект.

Но монтирование данной местной вентиляции не дает возможности решить общие задачи, связанные с воздухообменом здания. Локализовать этими системами все ядовитые образования не удается. К примеру, когда ядовитые газы быстро распространяются на большие пространства. Воздух, направляемый на место выполнения технологической операции, неспособен создать подходящую воздушную среду, когда работа выполняется на большом пространстве или приходится часто перемещаться.

Вернуться к оглавлению

Общая обменная приточная вентиляция

Подобная приточная вентиляция разработана для борьбы с влажностью, уменьшения концентрации ядовитых веществ, которые не удалось удалить местной вентиляции. Применение такой системы дает возможность соблюдать санитарные нормы, выполнять все гигиенические требования. Когда наблюдается недостаток тепла, данную общеобменную вентиляцию снабжают механическим побуждением. Она имеет возможность подогреть весь объем поступившего воздуха. Полный объем пришедшего воздуха проходит очищение от пыли.

Если воздух загрязняют токсичные выделения, объем свежего воздуха обязан равняться объему, способному полностью заменить деятельность местной системы вентилирования.

Самым доступным видом подобной вентиляционной системы считается вентилятор, имеющий на своей оси установленный электродвигатель. Его монтируют в проем окна или нишу в стене. Как результат, начинает удаляться воздух из близкого к вентилятору участка. При этом осуществляется только общий воздухообмен.

Подобная система иногда оборудована воздуховодом большой длины. Если она больше 40 м, сеть начинает терять давление. Чтобы компенсировать такое явление, выполняется монтаж центробежного вентилятора.

Если токсичными веществами становятся тяжелые газы, не происходит тепловыделений от установленного оборудования, проводится прокладка вытяжных воздуховодов прямо по поверхности пола или делаются особые подпольные каналы.

В производственные цеха воздух подается самыми разными способами:

• сосредоточенно;
• рассредоточено;
• подача зависит от уровня расположения.

Вытяжную вентиляцию очень часто в цехах заводов устанавливают одновременно в нескольких видах. К примеру, местную вентиляцию монтируют совместно с общеобменной.

1poclimaty.ru

Спецвыпуск «Заказчику» : Архив журнала : Главная

Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (Строительными нормами).

Системы вентиляции обеспечивают поддержание допустимых метеорологических параметров в помещениях различного назначения.

При всем многообразии систем вентиляции, обусловленном назначением помещений, характером технологического процесса, видом вредных выделений и т. п., их можно классифицировать по следующим характерным признакам:

1. По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением.
2. По назначению: приточные и вытяжные.
3. По зоне обслуживания: местные и общеобменные.
4. По конструктивному исполнению: канальные и бесканальные.

Фрагмент вентиляционной установки.



Естественная вентиляция.

Перемещение воздуха в системах естественной вентиляции происходит:

• вследствие разности температур наружного (атмосферного) воздуха и воздуха в помещении, так называемой аэрации;
• вследствие разности давлений «воздушного столба» между нижним уровнем (обслуживаемым помещением) и верхним уровнем — вытяжным устройством (дефлектором), установленным на кровле здания;
• в результате воздействия так называемого ветрового давления.

Аэрацию применяют в цехах со значительными тепловыделениями, если концентрация пыли и вредных газов в приточном воздухе не превышает 30% предельно допустимой в рабочей зоне. Аэрацию не применяют, если по условиям технологии производства требуется предварительная обработка приточного воздуха или если приток наружного воздуха вызывает образование тумана или конденсата.

В помещениях с большими избытками тепла воздух всегда теплее наружного. Более тяжелый наружный воздух, поступая в здание, вытесняет из него менее плотный теплый воздух.

При этом в замкнутом пространстве помещения возникает циркуляция воздуха, вызываемая источником тепла, подобная той, которую вызывает вентилятор.

В системах естественной вентиляции, в которых перемещение воздуха создается за счет разности давлений воздушного столба, минимальный перепад по высоте между уровнем забора воздуха из помещения и его выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов не должна быть более 3 м, а скорость воздуха в воздуховодах — не превышать 1 м/с.

Воздействие ветрового давления выражается в том, что на наветренных (обращенных к ветру) сторонах здания образуется повышенное, а на подветренных сторонах, а иногда и на кровле, — пониженное давление (разрежение).

Если в ограждениях здания имеются проемы, то с наветренной стороны атмосферный воздух поступает в помещение, а с заветренной — выходит из него, причем скорость движения воздуха в проемах зависит от скорости ветра, обдувающего здание, и соответственно от величин возникающих разностей давлений.

Системы естественной вентиляции просты и не требуют сложного дорогостоящего оборудования и расхода электрической энергии. Однако зависимость эффективности этих систем от переменных факторов (температуры воздуха, направления и скорости ветра), а также небольшое располагаемое давление не позволяют решать с их помощью все сложные и многообразные задачи в области вентиляции.

Механическая вентиляция.

В механических системах вентиляции используются оборудование и приборы (вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и др.), позволяющие перемещать воздух на значительные расстояния. Затраты электроэнергии на их работу могут быть довольно большими. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т. д.), что практически невозможно в системах с естественным побуждением.

Следует отметить, что в практике часто предусматривают так называемую смешанную вентиляцию, т. е. одновременно естественную и механическую вентиляцию.

В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным.

Приточная вентиляция.

Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т. д.).

Рис. 1. Зонты-козырьки у нагревательных печей: а — у щелевого отверстия при выпуске через него продуктов горения; б — у отверстия, снабженного дверкой при выпуске продуктов горения через газовые окна.



Вытяжная вентиляция.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух.

В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения.

Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).



Рис.2. Бортовые отсосы.



Местная вентиляция.

Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная приточная вентиляция.

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2–2,5 м, в которые нагнетается воздух с пониженной температурой.

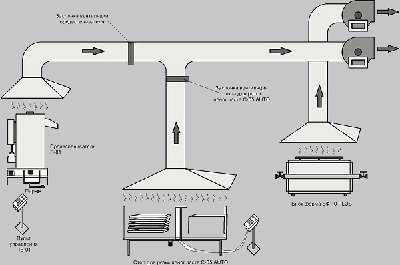

Рис. 3. Схема местной вытяжной вентиляции.

Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Рис. 4. Простейшие схемы вытяжной вентиляции: 1 — утепленный клапан; 2 — вентилятор; 3 — лопасти вентилятора; 4 — вытяжная шахта; 5 — шибер; 6 — электродвигатель; 7 — вытяжная сеть.



Местная вытяжная вентиляция.

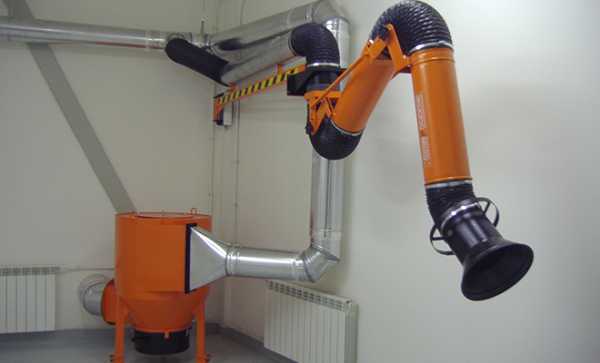

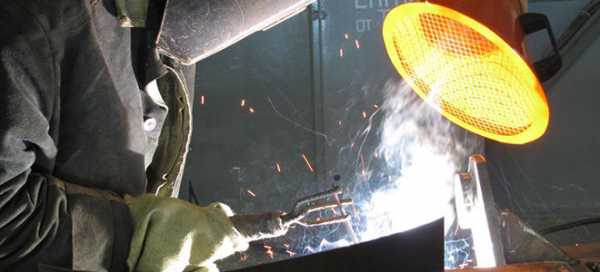

Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.

Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.). Основные требования, которым они должны удовлетворять:

• Место образования вредных выделений по возможности должно быть полностью укрыто.
• Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
• Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).
• Конструкции местных отсосов условно делят на три группы:

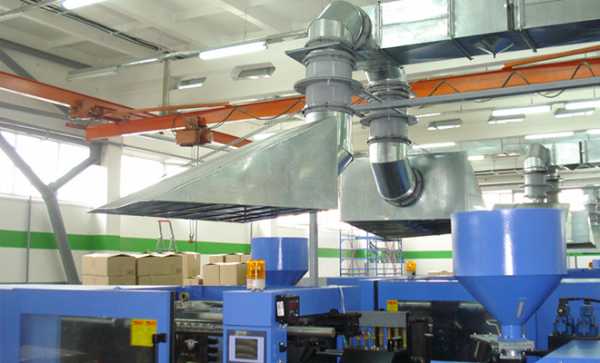

• Полуоткрытые отсосы (вытяжные шкафы, зонты, см. рис. 1). Объемы воздуха определяются расчетом.
• Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха (рис. 2).

Система с местными отсосами изображена на рис. 3.

Основными элементами такой системы являются местные отсосы — укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ — вытяжная шахта.

При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).

Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.

Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения, рассредоточенны на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, тоже самое если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция.

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси (рис. 4), расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30–40 м и соответственно потери давления в сети составляют более 30–40 кг/м2, то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Канальная и бесканальная вентиляция.

Системы вентиляции имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы) либо каналы (воздуховоды) могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т. д. (бесканальные системы).

Таким образом, любая система вентиляции может быть охарактеризована по указанным выше четырем признакам: по назначению, зоне обслуживания, способу перемешивания воздуха и конструктивному исполнению.

Системы вентиляции влючают группы сомого разнообразного оборудования:

1. Вентиляторы.

• осевые вентиляторы;
• радиальные вентиляторы;
• диаметральные вентиляторы.

2. Вентиляторные агрегаты.

• канальные;
• крышные.

3. Вентиляционные установки:

• приточные;
• вытяжные;
• приточно-вытяжные.

4. Воздушно-тепловые завесы.

5. Шумоглушители.

6. Воздушные фильтры.

7. Воздухонагреватели:

• электрические;
• водяные.

8. Воздуховоды:

• металлические;
• металлопластиковые;
• неметаллические.
• гибкие и полугибкие;

9. Запорные и регулирующие устройства:

• воздушные клапаны;
• диафрагмы;
• обратные клапаны.

10. Воздухораспределители и регулирующие устройства воздухоудаления:

• решетки;
• щелевые воздухораспределительные устройтва;
• плафоны;
• насадки с форсунками;
• перфорированные панели.

11. Тепловая изоляция.

---

mir-klimata.info

Местная вытяжная вентиляция — системы и виды для помещений

Местная вентиляция — данная концепция воздухообмена в узкой доли здания, климат которого выделяется от единого всего общего воздуха. В таком случае этот тип вентилирования предусмотрен с целью установки в отдельности осматриваемом трудовом участке.



Местная вытяжная вентиляция

Её организуют с целью охраны организма трудящихся от перегрева и от переохлаждения. С поддержкой местной приточной вытяжной вентиляции (воздушных душей, завеса и прочих элементов). В узкой области формируют хорошое воздушное пространство, выделяющиеся с этих, которые существуют абсолютно во всем производстве.

Воздушные души применяют с целью уменьшения вредоносных веществ вплоть до возможной нормы. Так же снижения вредоносного воздействия теплоизлучения оснащения приборов, нарушающего обычный обмен тепла организма. Данная концепция необходима, в случае если такая система никак не способна гарантировать требуемых санитарно-гигиеничных обстоятельств работы в нужных участках.

Такой тип организуют у рабочих участков в жарких цехах (в основном где работают с металлами). Воздушный душ осуществляется передвижными правилами. В неподвижных местных вентиляционных установках воздушное пространство приходит с центробежным вентилятором согласно концепции главного прохода. Так же главные потоки воздуха обдувают участки более продолжительного присутствия работника у теплоизлучающего оборудования (обдувают туловище человека), ликвидируя перегревание организма.



Местная вытяжная вентиляция производственных помещений

Такая система считается самым подходящим оборудованием на производстве, в месте  где выплеск вредоносных элементов в воздух локализован. В это входит — чистка пыли, эссенция сварных паров, устранение сварного аэрозоля, устранение выпускаемых газов, устранение шлифующей пыли и прочее.

Данный тип индустриального сооружения дает возможность схватывать вредоносные выбросы и вовремя устранять их непосредственно от места их выделения. Помимо этого, то что грязное воздушное пространство не будет распространятся далее от места собственного создания, данный способ индустриальной вентиляции результативен ещё и тем, то что дает возможность исключить максимальное количество вредоносных элементов в числе устраняемого воздушного пространства.

Но, с целью соблюдения общепризнанных мерок сохранности рабочей среды, ещё заранее выброса в атмосферу, воздушное пространство с вредными элементами удаляется из промышленного помещения.Обязательно воздух заранее должен быть предварительно очищен от пыли и прочих пагубных элементов. Концепции, содержащие установленный период очищения, считаются более трудными при вытяжной вентиляции, так как учитывают поочередный монтаж некоторых фильтров.



Системы местной вытяжной вентиляции

Местные вытяжные системы, всегда крайне и очень результативны, таким образом дают возможность устранять вредоносные элементы напрямую с участка их создания либо выделения, никак не предоставляя им возможности перекинуться в помещение. Благодаря отводу существенного сосредоточения вредоносных элементов (газовы выделений, сильной пыли), как правило получается достигнуть отличного санитарно-гигиеничного результата в присутствии маленького размера устраняемой атмосферы.

Но также такие системы не имеют всех шансов разрешить абсолютно всех вопросов воздушного обмена. Никак без исключения вредоносных отделений, они имеют все шансы быть локализованы данными концепциями. К примеру, если вредоносные отделения рассредоточены в существенной большой доли участка, доставка воздуха в единичные помещения никак не смогут гарантировать нужные требование воздушной сферы. В таком случае если деятельность выполняется в целой площади участка здания, либо он связан с движениями и т.д.



Механическая вентиляция местная

Данный тип применяется в тех местах где мало естественной вентиляции. В механических системах применяются оснащения и оборудование (вентиляторы, фильтры, воздухонагреватели), разрешающие передвигать, чистить и разогревать воздушное пространство. Подобные системы имеют все шансы устранять либо отправлять воздух в вентилируемые участки никак не подвластно с обстоятельствами находящейся вокруг. В практике зачастую учитывают смешанную вентиляцию: естественную и механическую.



Устройство местной вентиляции

Приспособление этого вида точно увязывается с воздействием приточной общеобменной вентиляции, потока которой, восполняя устраняемый с производства воздух. Немаловажно никак не распространять вредоносные элементы в помещении. Если нету возможности устройства местной вытяжной вентиляции следует учитывать общеобменную. Устранение воздуха в данном случае выполняется с нижней области в высоте 0.5 — 0.7м от земли.

Работники в данном случае обязаны использовать предметы персональной обороны в согласовании с существующими инструкциями. Нужный воздухообмен в устройствах местной вытяжной вентиляции рассчитывают, отталкиваясь от требования локализации воздуха и выделяющихся с источника создания. Необходимый объем воздуха в час выгоняемого из здания устанавливают по площади здания.



Расчет местной вытяжной вентиляции

Местную вентиляцию используют в абсолютно всех вариантах, в местах где совершается выделение вредоносных элементов в следствии исполнения технического хода, присутствие металлов, сварочных работ, литейная деятельность, красочные работы.

Устранение вредоносных элементов возможно реализовать с поддержкой разных газопылеприемников, находящихся в оснащении либо на трудовом участке, в таком месте где совершается акцентирование вредоносных элементов (либо с поддержкой отсосов, интегрированных в спецоборудование либо в единичные его компоненты).

Расчет вытяжных зонтов:

Размер атмосферы, выгоняемого вытяжным зонтом, устанавливают согласно формуле

L = а-б-V-3600м³/ч

а и б – размеры зонта в плане м;

V – скорость выгоняемого воздуха в плоскости разреза согласно кромке зонтика (отверстие зонта), обычно V принимается с 0,5 вплоть до 1,5 м/с в связи с системой зонта.

Единые условия защищенности: темп выгоняемого воздуха с целью вытяжных кожухов разливательных конвейеров  литейных конвейеров принимаются 4 м/с, галтовочных барабанов в цапфе до 24 м/с, наждачных станков 30% от окружной скорости, но не менее 2 м/с на мм диаметра круга.



vent-vozduh.ru

Проектирование систем приточной и вытяжной вентиляции

Подходить к вопросу вентиляции следует максимально серьёзно и ответственно. Причём это в одинаковой степени касается жилых помещений, офисных, складских и промышленных. Ведь только при наличии свежего воздуха, богатого кислородом, гарантируется высокая работоспособность людей.

Поэтому количество компаний, предлагающих услуги по проектированию и монтажу вентиляционных систем, растёт год от года. И если вы решили воспользоваться услугами специалистов, будет полезно как можно больше узнать о вентиляции.

Принцип работы вентиляции Вернуться к оглавлению

Содержание материала

Зачем нужна вентиляция

Проектируя вентиляцию, специалисты создают систему, которая сможет обеспечить людям защиту от профессиональных заболеваний и производственных травм, гарантировать комфорт и уют в любом помещении.

Также система вентиляции должна полностью обезопасить окружающую среду, защищая её от промышленных выбросов и загрязнений. Подобный эффект может быть достигнут лишь в случае, если был проведён правильный расчёт и монтаж вентиляционной системы.

Независимо от типа и назначения помещения, где проводятся монтажные работы, вентиляция должна качественно выполнять три задачи:

1. Обеспечивать подходящий температурный режим.
2. Удалять вредные вещества.
3. Обеспечивать подходящий уровень влажности воздуха.

На сегодняшний день существуют разные виды вентиляций. Они различаются по сложности проектирования и монтажа, эффективности и стоимости. Поэтому специалисты подбирают оптимальный вариант, изучив помещение, его размеры, естественную вентиляцию, назначение и ряд других факторов, способных повлиять на выбор.

Так, для складских помещений лучше подходит один вид вентиляции, в то время как для офисных – совершенно другой.

Кроме того, это позволяет подобрать тот вид вентиляционного оборудования, который подойдёт. Обычно используется местное и общеобменное оборудование.

Общеобменное оборудование позволяет равномерно распределять свежий воздух по всем помещениям, исключая возможность возникновения помещений с различной влажностью и температурой воздуха, благодаря чему, находиться в любом из кабинетов, офисов или жилых квартир, будет одинаково комфортно.

Если же разговор идёт о промышленных зданиях, то лучшим выбором станет местная вентиляция. Она позволяет удалять воздух, насыщенный отравляющими веществами или пылью, из помещения, поставляя на его место свежий, с улицы. Поэтому исключена вероятность распространения опасного воздуха по всему зданию.

Вернуться к оглавлению

Зачем нужны вентиляционные системы, если есть естественная вентиляция

Нередко этим вопросом задаются люди, решившие сэкономить деньги на услугах специалистов. И правда, ведь существует естественная вентиляция, которая во многих случаях эффективно справляется с задачей, и обходится совершенно бесплатно. Чтобы ответить на этот вопрос, будет полезно разобраться в вопросе поподробнее.

Схематический график естественной вентиляции

Естественная вентиляция возникает благодаря разнице температуры внутреннего и наружного воздуха, а также ветру определённой силы. Схема работы довольно проста.

Поток ветра, налетая на здание с одной стороны, оказывает на неё определенное давление. Благодаря этому давлению, свежий воздух вгоняется в помещение. Этот же поток ветра создаёт разреженную атмосферу с другой стороны здания, в результате чего отработанный воздух вырывается из помещений наружу.

Эффективность естественной вентиляции зависит от множества факторов, включая материал, из которого построены стены здания. Например, дерево прекрасно пропускает воздух, обеспечивая при этом достаточный уровень воздухообмена в помещениях.

Однако этого нельзя сказать про бетон и кирпич, покрытые штукатуркой и краской – их воздухопроницаемость гораздо меньше. Улучшить циркуляцию воздуха можно путём установки фрамуг или больших окон, которые позволяют наружному ветру проникать во все помещения.

Ещё один способ усилить воздухообмен, является вытяжной вентиляционный канал. Он чаще всего проходит через кухни, ванные комнаты и туалеты, то есть, не жилые комнаты, где чаще всего имеют место резкие перепады влажности и неприятный запах.

Канал заканчивается на крыше здания, где оснащаются дефлекторами, способными существенно усилить эффект обновления воздуха даже при слабом ветре. Увы, в современных городах, застроенных многоэтажными зданиями, эта система всё чаще и чаще дает сбои. И тот факт, что эффективность системы стремительно снижается, не является самым худшим.

Нередко имеет место обратный процесс, называемый специалистами «опрокидыванием тяги».

При этом через вентиляционные системы в жилые квартиры и офисы с улицы поступает воздух, содержащий большое количество пыли и выхлопных газов. Некоторые специалисты предлагают решить эту проблему путем установки вентиляторов.

Схема установки крышных вентиляторов

Но и это не панацея. С одной стороны – это существенно удорожает систему монтажа и содержание. С другой – мощные вентиляторы нередко удаляют отработанный воздух не за пределы здания, а в квартиры, расположенные по соседству.

Поэтому все чаще приходится обращаться за помощью к системам искусственной вентиляции. Какими же они бывают? Об этом стоит рассказать поподробнее.

Вернуться к оглавлению

Приточные системы вентиляции

Главной отличительной особенностью приточной вентиляции является подача в помещения свежего воздуха, который постепенно вытесняет отработанный. Проектирование приточной вентиляции – довольно сложный процесс, которые стоит доверять только специалистам. Современные установки могут быть как наборными, так и моноблочными.

Эта система построена на принципе подачи воздуха извне. В холодное время он согревается, а в тёплое наоборот охлаждается. Часто такую вентиляцию используют для помещений плохо вентилируемых, например, не имеющих окон.

Ещё достоинством является то, что система равномерно распределяет воздух по помещению и у человека не происходит дискомфорта (сравнение с помещениями без вентиляции). Проектирование приточной вентиляции ещё хорошо тем, что управление происходит в автоматическом режиме и почти не шумит. Подходит этот тип для производственных, жилых, торговых, офисных помещений. Недостатком является невозможность вытеснения воздуха.

Проект приточной вентиляции

Моноблочные системы выгодно отличаются простотой. Для их монтажа не обязательно обладать специализированными знаниями. Достаточно просто закрепить оборудование на стене, после чего подвести к нему кабель электропитания и соединить с сетью воздуховодов. Но их стоимость значительно выше, чем у наборных, из-за чего их популярность немного снижается.

Основные узлы приточной установки:

• вентиляторы;
• калорифер;
• электроавтоматику, позволяющую контролировать и управлять системой;
• фильтры.

В некоторых случаях, когда очень важно придать воздуху особенные качества, система может быть дополнительно снабжена оборудованием для охлаждения, нагрева, осушения и увлажнения воздуха, а также дополнительной системой фильтров.

Приточными установками пользуются как на крупных, промышленных объектах, так и в жилых квартирах.

Подробное видео о том, как правильно сделать вентиляцию в частном доме.

Вернуться к оглавлению

Вытяжные системы вентиляции

Принцип их работы полностью отличаются от принципа работы приточных. Вместо того чтобы нагнетать свежий воздух, тем самым вытесняя отработанный, они удаляют отработанный воздух из производственных, жилых и складских помещений, благодаря чему обеспечивается мощный приток свежего воздуха.

Такой услугой, как проектирование вытяжной вентиляции, пользуются руководители крупных промышленных объектов. Если вам нужно удалить из помещения воздух высокой температуры и/или содержащий вредные примеси, то вытяжная вентиляция станет оптимальным решением. Возможен забор воздуха из всего помещения или какого-то конкретного участка.

Эта система призвана обеспечить наиболее эффективный воздухообмен в помещении. Она удаляет вредные вещества и углекислый газ и обеспечивает поступление воздуха извне. Местная вентиляция предназначена для конкретного участка помещения, особенно актуально для промышленных помещений, где очистка воздуха очень важна.

Проект вытяжной вентиляции жилого дома

Существует и общеобменная система – её применение можно часто встретить на производственных предприятиях. Среди достоинств можно выделить, что, несмотря на температуру в помещении, такая система находит и удаляет загрязнённый воздух.

Но в тоже время нет поступления воздуха извне. Только совмещение двух систем даёт положительный результат, гарантирующий своим владельцам чистый воздух в любое время года. Проектирование вытяжной вентиляции применяется также и для жилых помещений.

Впрочем, в квартирах также нередко используют вытяжные системы, хотя и куда меньшей мощности. Обычно их устанавливают в туалетах, ванных комнатах и кухнях, и в быту называют просто вытяжками.
Хотя работа вытяжных установок основываются на принципе естественной циркуляции воздуха, эффект существенно усиливается, благодаря вентиляторам.

Для отдельного рабочего места применение такой системы достаточно эффективно и целесообразно. Также её можно встретить в общественных зданиях и на различных заводах. Но как было уже сказано ранее – симбиоз двух систем вентиляции является лучшим вариантом для производственных, промышленных помещений.

Воздухообмен будет в норме и подача воздуха, необходимого для хорошей работоспособности именно в это время года также будет соблюдаться.

Вернуться к оглавлению

Приточно-вытяжные системы

Выше описаны два отдельных типа вентиляции – приточные и вытяжные. Если же объединить их, то получится приточно-вытяжная вентиляция. Да, она наиболее громоздка и сложна в установке. Но при этом именно она является наиболее эффективной, из-за чего проектирование приточно-вытяжной вентиляции пользуется большой популярностью.

С помощью этой системы вы легко можете, как нагнетать в помещение свежий воздух, так и удалять отработанный. За считанные минуты такие системы могут полностью обновить воздух даже в больших производственных помещениях.

Конечно, мощность установки должна быть тщательно сбалансирована – за одну минуту из помещения удаляется такой же объём воздуха, какой поступает – не больше и не меньше. Тогда в помещении не появится ни сквозняк, ни явление, называемое эффектом «хлопающих дверей», при котором двери, оставленные незакрытыми, самостоятельно захлопываются с сильным грохотом.

Если в помещении установлена приточно-вытяжная вентиляция, не обязательно запускать её на полную мощность. Можно включать ни выбор вытяжку или приток. Например, если вы хотите удалить из помещения загрязнённый, тёплый и бедный кислородом воздух, можно включить вытяжную вентиляцию. При этом свежий воздух будет поступать естественным путём.

При включении приточной вентиляции в помещении создается избыточное давление, и отработанный воздух покидает помещение через окна, фрамуги, форточки.

Вентиляция помещения через воздуховоды.

Цена приточной вентиляции от 500 до 100 евро (приблизительные суммы), а вытяжная система имеет приблизительно такие же цены. Приточно-вытяжные системы вентиляции будут стоить от 1000 евро и выше. Вернуться к оглавлению

Как проектируется вентиляция

Очень важно рассчитать оптимальную мощность вентиляционной системы. Ведь слабая система не сможет быстро справляться со своей задачей, а чрезмерно мощная может стать причиной серьёзного перерасхода средств.

Поэтому специалистами производится целый комплекс работ, связанный с проектированием систем вентиляции:

1. Объект, которому нужно обеспечить вентиляцию, тщательно изучается, после чего составляется проект общей вентиляции.
2. Разрабатывается схема расположения наиболее важных элементов вентиляции: воздухопроводные сети, агрегаты и прочие.
3. Рассчитывается количество теплопритоков, и вычисляются параметры воздухообмена, оптимальные для помещения конкретного объема и назначения.
4. Составляется техническое сопровождение, где описывается технико-экономическое обоснование используемого оборудования.
5. Создается рабочий проект вентиляционной системы.


Опытные специалисты смогут выполнить всю работу не только правильно, но и быстро. Поэтому пройдут считанные дни, и помещение или же все здание будет оснащено необходимым оборудованием, способным обеспечить качественную вентиляцию, удаление отработанного воздуха и подачу свежего.

proekt-sam.ru
