Закрытая система отопления частного дома

Массовое строительство частных домов требует усовершенствования многих систем – канализационной, отопительной, трубопровода. Ведь приходится в короткие сроки монтировать целые конструкции. Долгие годы предпочтение отдавалось открытой системе обогрева. Однако последние годы эта тенденция начала изменяться. Все чаще производится монтаж закрытой системы отопления частного дома. В чем же состоит разница этих конструкций?

Особенности открытой отопительной системы и закрытой

В момент запуска отопительной системы открытого типа следует проверять работоспособность всех элементов конструкции. В первую очередь требуется обеспечить бесперебойную работу насоса. Ведь именно он обеспечивает циркуляцию теплоносителя в системе. Главным преимуществом этого вида отопления является возможность монтажа дополнительных конструктивных элементов.

Закрытая система отопления – схема размещается в открытом доступе. Однако не стоит выполнять работы без предварительного расчета. Это относится и к открытому типу нагревания дома. Стоит заметить, что смонтированная закрытая система отопления своими руками имеет больше преимуществ, чем недостатков.

В открытой конструкции контакт теплоносителя и атмосферы нежелателен. К сожалению, избежать это не удается. И в результате в трубопроводе появляется воздух.

Это ведет к ускорению процесса коррозии всех металлических элементов в системе отопления. Смонтированная закрытая система отопления своими руками оказывается изолированной от проникновения воздуха.

Комплектация водяного отопления закрытого типа

Во время монтажа закрытой системы отопления частного дома важно обеспечить полную изоляцию от влияния окружающей среды. Именно поэтому требуется максимально четко выполнять монтаж, согласовываясь со схемой. В чертеже также указывается деталировка и комплектовка отопительной конструкции.

  1. Котел закрытого типа – один из важных элементов в системе отопления.
  2. Автоматический воздушный, балансировочный, предохранительный и термостатический клапаны.
  3. Определенное количество радиаторов отопления (согласно смете).
  4. Качественный расширительный бак.
  5. Шаровой вентиль и насос.
  6. Не стоит забывать о фильтре и манометре.

Правила выбора котла для закрытого отопления

Профессионал не только составит для закрытой системы отопления схему, но и выполнит все виды работ. Однако вряд ли он будет рассказывать вам о правилах выбора котла. А ведь это едва ли не основный элемент всей системы.

Мы советуем вам оценивать мощность котла. Если планируется обогревать дом, высота потоков в котором до 3-х метров, то подбираете так: на каждые 10 кв. м комнаты требуется 1 кВт. Естественно, это цифра усредненная. Ведь монтируемая закрытая система отопления своими руками должна быть еще и надежной.

А значит, к материалам предъявляется немало требований. Помните, расчеты лучше доверить инженеру. Лишь в этом случае дом будет полностью прогреваться в холода.

Принцип работы закрытой системы отопления

Как правило, в качестве теплоносителя в закрытой системе отопления используется либо вода, либо антифриз. В зимний период их объем увеличивается пропорционально росту температуры среды. Поэтому часть теплоносителя оказывается в расширительном баке.

Он состоит из 2-х отделений - гидравлической камеры и газовой камеры. Нагреваясь, вода оказывается в камере гидравлического типа. В газовое отделение под давлением подается азот.

До начала запуска всей отопительной системы следует установить этот параметр. Азот начинает вытеснять из расширительного бака горячий теплоноситель. Для этого запускается циркуляционный насос. В результате давление всей системы выравнивается.

Монтаж линии подпитки закрытой системы отопления

Работа отопительной системы напрямую зависит от возможностей поддержания рабочего давления и объема теплоносителя. Очень важно, чтобы эти 2 параметра были постоянными. К сожалению, создание герметичности в отоплении невозможно достигнуть в полном объеме. Поэтому происходят утечки воды. Следовательно, нельзя забывать о периодическом пополнении теплоносителя.

Стоит сказать, что подпитка закрытой системы отопления состоит из следующих компонентов:

  1. Автоматический клапан подпитки размещается в месте, где самое низкое давление (как правило, перед входом сетевых насосов).
  2. В трубопровод врезается кран. Так же требуется смонтировать задвижку и управляемый клапан. Это позволит контролировать заполнение системы отопления закрытого типа.
  3. Избежать случайного ухода воды в питающую линию можно, если поставить обратный клапан. В этом случае высокое давление в закрытой системе отопления не станет причиной разгерметизации всей системы.
  4. В качестве контролирующих приборов предлагается использование манометров. Эти небольшие устройства помогут отслеживать любые изменения в отопительной системе.

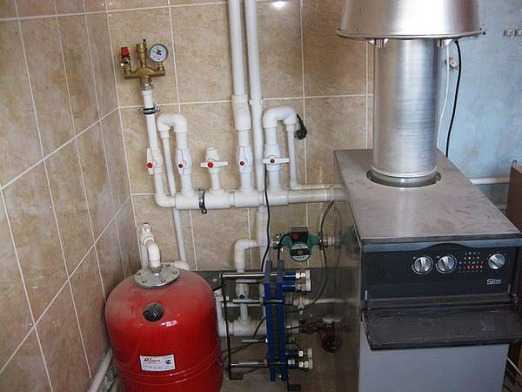

Монтаж закрытой системы отопления

  1. Составление схемы отопительной конструкции.
  2. Монтаж котла.
  3. Установка радиаторов.
  4. Прокладка трубопровода и обеспечение возможности подпитки закрытой системы отопления.
  5. Размещение насоса, бака, фитингов и кранов. На этом этапе так же монтируются фильтры.
  6. Установка манометров для контроля за давлением в закрытой системе отопления.
  7. Подключение приборов учета и котла к электролинии.
  8. Запуск и проверка заполнения системы отопления закрытого типа.

На этом технология монтажа отопительной системы завершается.

wikiteplo.ru

Какими достоинствами обладают закрытые системы отопления?

Открытая система отопления перестает пользоваться популярностью: дело в одном существенном недостатке — в теплоноситель постоянно попадает воздух. Это приводит к снижению теплоотдачи: схема плохо справляется с функцией обогрева. Поэтому для многих хозяев частных домов предпочтительна закрытая система отопления.

Структура

Закрытая система представляет собой механизм, где теплоноситель функционирует при помощи насоса. Отличительной особенностью такого отопления для частного дома является хорошая герметичность: в теплоноситель не попадает воздух, нарушающий работу.

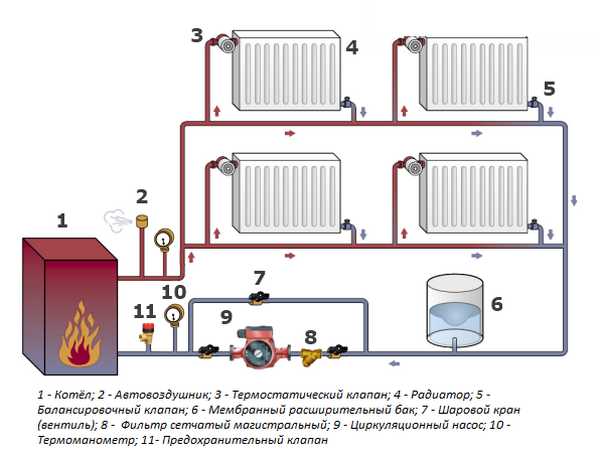

Схема закрытой системы отопления состоит из следующих компонентов:

  • котел;
  • бак;
  • насос и трубопроводы;
  • группа безопасности;
  • отопительные приборы – трубы, радиаторы.

Принцип работы

Принцип действия основан на изменении температуры: после ее увеличения начинает действовать рабочий клапан, и излишки воды переходят в расширительный бак. При снижении температуры насос закачивает лишнюю воду обратно в систему. Следовательно, закрытая система теплоснабжения для частного дома может контролировать давление, установленное в допустимых пределах.

Особенности

В такой схеме бак обладает одной особенностью: его можно полностью наполнить теплоносителем. Следовательно, поддерживать давление будет намного проще, чем в случае с простым расширительным баком. Но при неправильном наполнении в радиаторы и трубы все-таки может попадать воздух.

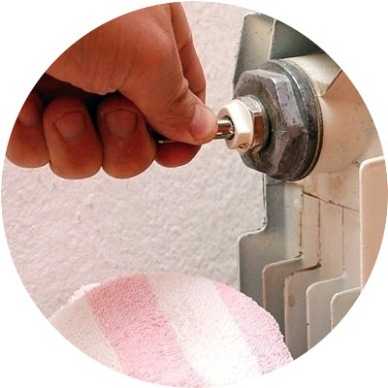

Чтобы избавиться от воздуха в верхних частях, необходимо использовать поплавковые воздухоотводчики. Для отвода растворенного в теплоносителе воздуха применяют сепараторы, которые размещают в трубах. Благодаря разделителям происходит деаэрация теплоносителя, и система работает стабильно, без технических сбоев.

Достоинства

Закрытая система обладает следующими положительными характеристиками:

  • безопасное давление;
  • ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
  • применение специализированных баков для безопасности давления;
  • разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
  • безопасный процесс работы;
  • специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Особенности установки

Установка осуществляется так, чтобы в последующем можно было своими руками отключить любой отопительный прибор без остановки работы всей системы и слива жидкости из нее. Для этого профессионалы применяют специализированные отсекающие краны, которые располагают на входе и выходе в радиаторы. Посредством установленных кранов можно вручную регулировать температурный режим.

Другая особенность — монтаж группы безопасности на выходе из котла отопления. Главная задача такой группы — сбрасывать давление, если оно превысит норму. В состав группы входят такие части, как:

  • манометр – контролер давления;
  • предохранительный клапан – отвечает за сбор давления при превышении безопасного максимума;
  • отводчик воздуха — удаляет воздух при «завоздушивании».

Прибор для измерения давления в системе.

Этапы

Установка закрытой системы своими руками осуществляется в следующем порядке:

  • устанавливается котел;
  • к котлу проводятся трубы, к которым проводится навешивание радиаторов;
  • после всех этих процедур крепится расширительный бак;
  • в контур обогрева монтируется насос и приборы для терморегуляции.

Нагревательный бак можно вмонтировать в печь. Отдельной котельной в частном доме не потребуется. Если последовательность схемы будет соблюдена, а оборудование – правильно подобрано, то система станет эффективным теплоисточником.

Если переделка

Нередки варианты, когда уже существующая открытая система перестала устраивать пользователя, и ее необходимо переделать в закрытую. Для этого необходимо заменить расширительный бак мембранным и установить его на обратке вместе с терморегуляторами.

Перед насосом ставится фильтр-грязевик, а старый открытый бак – убирается, система отопления при помощи сварочных работ делается замкнутой на новый бачок. Группа безопасности также устанавливается на выходе из котла: лучше использовать шаровые или пробковые краны.

x-teplo.ru

Закрытая система отопления частного дома, схема с естественной циркуляцией

Система водяного отопления, в которой используется мембранный расширительный бак и теплоноситель никоим образом не контактирует с атмосферным воздухом, считается закрытой и работает под давлением. Эта схема — наиболее распространенная на данный момент, поскольку обладает множеством преимуществ. В данной статье мы разберем, что такое закрытая система отопления частного дома, ее плюсы и минусы, а также особенности обслуживания.

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

  • теплоноситель, находящийся под давлением, нагревается быстрее;
  • вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
  • теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
  • установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
  • нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

Схема закрытой системы отопления

В частном домостроительстве традиционно применяется 2 вида схем:

  • однотрубная;
  • двухтрубная.

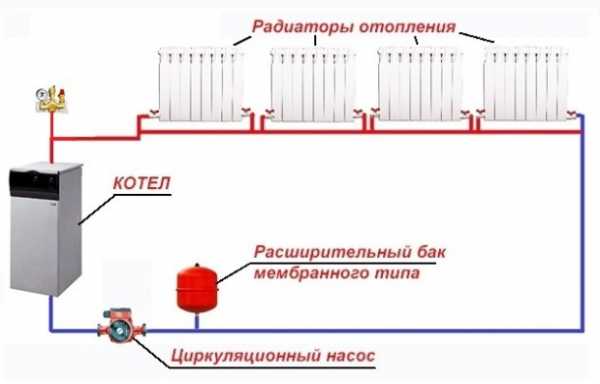

Однотрубная, больше известная как «ленинградка», удовлетворительно работает в одно – и двухэтажных домах небольшой площади, когда на каждом этаже установлено не более 5 радиаторов. Реализация схемы требует точного расчета диаметров труб и количества секций батарей, так как теплоноситель значительно остывает после прохождения каждого последующего радиатора. В соблюдении этих требований нуждается и однотрубная схема системы отопления закрытого типа с верхней разводкой, что изображена ниже на рисунке:

Примечание. Независимо от выбранного типа схемы закрытая система должна содержать в своем составе группу безопасности, иногда она идет в комплекте с котлом. Группа состоит из манометра для контроля давления, воздухоотводчика и предохранительного клапана для аварийного сброса воды. Узел устанавливается на подающем трубопроводе, выходящем из котла, причем без всякой запорной арматуры.

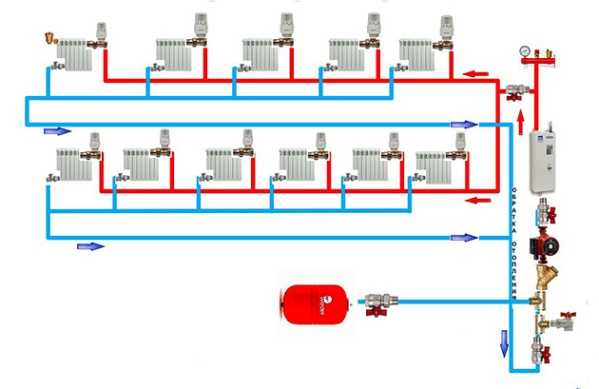

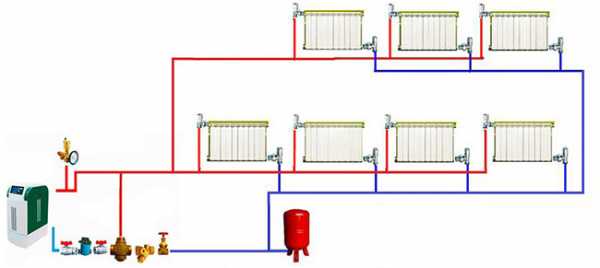

Двухтрубная схема закрытой системы проще в расчете и монтаже, славится популярностью благодаря хорошим рабочим показателям. Ведь теплоноситель ко всем радиаторам доставляется с одинаковой температурой, а при реализации попутной схемы еще и проходит одинаковое расстояние. Пример двухтрубной системы показан на рисунке:

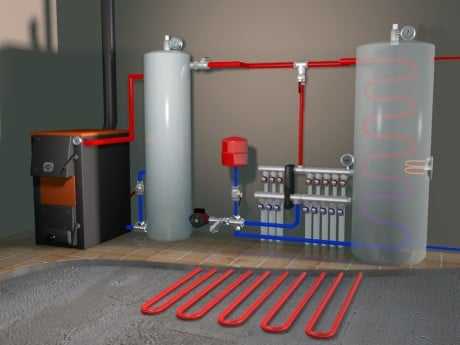

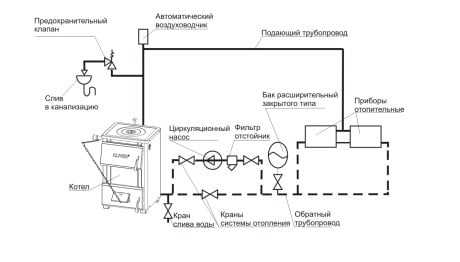

Некоторые дополнения имеет закрытая система отопления с твердотопливным котлом. Во избежание образования конденсата в топке теплогенератора схема дополняется смесительным узлом с трехходовым клапаном и байпасной линией. Клапан заставляет оборачиваться воду по байпасу до тех пор, пока она не нагреется до установленной температуры, и только потом запускает в котел теплоноситель из магистрали.

Как заполнить систему теплоносителем?

Когда штуцер подпитки присоединен к водопроводной сети посредством шарового крана, то осуществить заполнение системы отопления закрытого типа теплоносителем достаточно просто. Для этого дела есть смысл привлечь помощника, особенно если дом имеет несколько этажей. Один человек управляет краном подпитки, а второй занимается выпуском воздуха из батарей. Кран открывается примерно на треть, чтобы напор не был сильным.

Человек, находящийся в котельной, следит за показаниями манометра, подпитка закрытой системы отопления закрывается, когда давление достигнет 2 Бар. Теперь помощник посредством кранов Маевского стравливает воздух из радиаторов, после чего давление падает. Цель – выйти на расчетное давление, удалив из трубопроводов весь воздух путем его постепенного вытеснения водопроводной водой.

Сложнее закачать теплоноситель в закрытую систему, когда подпитка из водопровода отсутствует либо нужно залить незамерзающую жидкость. Для этого понадобится специальный ручной или электрический насос и емкость для теплоносителя, из которой он будет перекачиваться в систему. Предварительно надо открыть все воздушные краны на радиаторах, а потом заполнять трубы через сливной штуцер, подключив к нему насос с обратным клапаном.

По мере того как происходит закачка жидкости, надо закрывать краны Маевского, из которых потечет теплоноситель. Накачав систему до 1.5 Бар, надо выполнить удаление воздуха, после чего давление доводится до рабочего. В конце производится пробный запуск котла и корректировка давления, а при необходимости – стравливание воздуха.

Почему падает давление в закрытой системе отопления?

Причина, по которой падает давление, существует одна – отсутствие герметичности, то бишь, протечка. Вопрос в том, чтобы ее найти. Характерным признаком протечки служит лужица в определенном месте либо бурое пятно, когда вода успевает высохнуть. В процессе поиска следует осмотреть следующие узлы и элементы:

  • соединения труб и фитинги: бывает, что в последних возникают трещины;
  • автоматические воздухоотводчики: неисправный элемент с застрявшим поплавком будет пропускать воду;
  • запорно — регулирующая арматура, предохранительный клапан;
  • расширительный бак: трещина в мембране вызовет падение давления, появление воздуха в системе и частое отключение котла.

Для устранения протечки не обойтись без частичного или полного опорожнения трубопроводов. По окончании работ придется снова залить воду в систему, создать необходимое давление и проследить за манометром в течении нескольких дней.

Заключение

Закрытая отопительная система обладает массой достоинств, отсюда ее популярность. Если монтаж и пуск в эксплуатацию произведен правильно, то она долгое время не требует вмешательства в свою работу. Большинство возникающих неисправностей можно спокойно устранить своими руками, как и обслуживание системы. Желательно ежегодно проверять работоспособность таких элементов, как воздухоотводчики, клапаны и расширительный бак.

cotlix.com

Как сделать систему отопления закрытого типа в частном доме 🚩 Ремонт дачи

Конструкцию закрытые системы отопления малоэтажных частных зданий имеют довольно-таки простую. Собрать такую сеть своими руками владельцу загородного дома в любом случае будет относительно несложно. Однако при самостоятельном монтаже коммуникаций этого типа, конечно же, нужно в точности соблюдать определенные технологии.

Основным отличием таких сетей от открытых является то, что при их сборке используется расширительный бак закрытого типа. То есть воздух в контур такой системы попасть не может практически никак. Именно это в свою очередь и является гарантией долгого срока службы котла, магистралей и радиаторов.

В отличие от открытых самотечных сетей, в которых вода течет по трубам естественным образом, за счет разницы давления на входе и на выходе, в закрытых системах за движение теплоносителя отвечает циркуляционный насос.

В качестве нагревательного оборудования в закрытых системах отопления чаще всего используются газовые котлы. Но при желании, конечно же, можно собрать такую сеть и с установкой электрического либо даже твердотопливного агрегата.

Главное при монтаже закрытой системы отопления — это выбрать котел нужной мощности. Вычисляется этот параметр по довольно-таки сложным формулам с учетом множества факторов. Однако для небольшого дома расчет мощности котла можно сделать и по упрощенной схеме.

Определяют этот показатель при сборке системы отопления своими руками в малоэтажном загородном доме, обычно с учетом только размеров помещения. Выбирают котлы для небольших жилых зданий, в большинстве случаев просто, исходя из того, что на 10 м² отапливаемой площади необходимо 10 кВт мощности такого оборудования. То есть, к примеру, в здании площадью 50 м² нужно будет установить котел на 5 кВт.

Такие приборы в закрытых системах отопления отвечают за нагнетание давления в контуре. Выбирают циркуляционные насосы для сетей этого типа с учетом прежде всего таких параметров, как производительность и напор.

Производительность насоса рассчитывают по такой формуле:

P — тепловая мощность в кВт, а dt — разница в температурах воды в обратке и подающей магистрали. Показатель тепловой мощности для малоэтажных частных домов, согласно нормативам СНиП, принимают за 173-177 Вт/м². Разница температуры воды в подаче и обратке зависит от многих факторов и может составлять 5-30 °C.

Напор насоса, как и мощность котла, определяют по довольно-таки сложным формулам. Однако для частного дома такое оборудование обычно выбирают, просто исходя из того, что на 10 м контура необходимо 0.6 м напора.

Для прокладки контура отопления в загородных домах могут использоваться трубы:

  • стальные;
  • металлопластиковые;
  • медные.

Чаще всего своими руками закрытые системы отопления монтируют в частных домах с прокладкой металлопластиковых магистралей. Стальные трубы могут выдерживать большое давление, но быстро ржавеют и служат относительно недолго. Медные магистрали очень долговечны, но прокладка их обходится, к сожалению, очень дорого.

Теплоноситель в закрытых отопительных системах перемещается по контуру принудительно. Поэтому трубы слишком уж большого диаметра в таких сетях использовать необязательно. Чаще всего по комнатам в принудительных системах протягивают магистрали сечением 16-20 мм.

Радиаторы отопления в закрытых сетях могут использоваться:

  • чугунные;
  • алюминиевые;
  • стальные;
  • биметаллические.

Чаще всего при сборке систем отопления принудительного типа используются современные биметаллические радиаторы. Такое оборудование, во первых, отличается надежностью, а во-вторых, способно прослужить очень долго.

При выборе бака для закрытой системы отопления в первую очередь обращают внимание на такой параметр, как рабочий объем. Вычисляют этот показатель по такой формуле:

  • Vб = Vс × k / D, где

Vc — общий объем воды в системе, k — коэффициент ее объемного расширения, D — коэффициент эффективности самого бака.

Показатель Vc вычисляют путем суммирования объемов контура системы, вместимости теплообменника котла и объема всех радиаторов. Коэффициент k смотрят в специальных таблицах. Для расчета коэффициента D используют такую формулу:

  • D = (Qm – Qб) / (Qm + 1), где

Qm — порог срабатывания предохранительного клапана, Qб — предварительное давление в самом бачке.

Собирают систему отопления закрытого типа в загородном доме по такой технологии:

  • на кухне, в подвале или в отдельном помещении устанавливают котел;
  • на стены навешивают радиаторы отопления;
  • протягивают по комнатам магистрали;
  • монтируют расширительный бак и циркуляционный насос.

Способ монтажа основного нагревательного оборудования закрытой системы отопления зависит от его разновидности и особенностей конструкции. Напольные котлы устанавливают обычно на небольшом пьедестале, покрытым сверху металлическим листом. Навесные модели размещают на стенах через идущие в комплекте кронштейны.

Газовые котлы к централизованным магистралям, согласно нормативам, могут подключать только специалисты. Профессионалов на дом для этого нужно будет вызывать даже в том случае, если система монтируется своими руками. За самостоятельное подключение к газовой магистрали предусматривается крупный штраф.

Монтироваться в загородных домах могут закрытые системы отопления:

  • однотрубные;
  • двухтрубные;
  • коллекторные.

В малоэтажных частных здания при этом чаще всего монтируются двухтрубные системы отопления. Однотрубные сети собираются обычно только в очень небольших по площади домах. Коллекторные системы используются в больших коттеджах и монтируются в большинстве случаев специалистами.

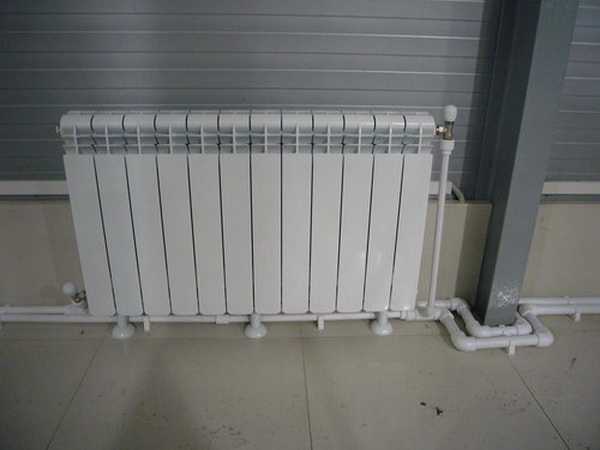

Радиаторы при монтаже закрытой системы отопления в частном доме устанавливают обычно под окнами. При таком расположении батареи в последующим будут работать с максимальным КПД. Навешивают батареи на стены через кронштейны. Далее по выбранной схеме протягивают по помещениям магистрали.

Врезка батарей в трубы может производится тремя способами:

  • по боковой схеме;
  • по диагонали;
  • снизу.

Чаще всего радиаторы отопления подключают к контуру труб диагональным способом. Такая методика позволяет полностью использовать потенциал каждой батареи.

Нижнюю разводку применяют обычно только в самых простых однотрубных закрытых системах отопления. Используют такой способ подключения в большинстве случае тогда, когда хотят сохранить привлекательный внешний вид помещений дома. Дело в том, что при нижнем подключении трубы системы отопления можно легко скрыть в пироге пола.

Боковое подключение радиаторов отопления используют чаще всего в двух- или трехэтажных домах. Целесообразным применение такого способа врезки считается в тех случаях, когда батареи в здании расположены рядом со стояком.

Этот элемент в системах отопления закрытого типа устанавливается на обратной трубе чаще всего поблизости от котла перед циркуляционным насосом. Монтируют расширительный бак в таких сетях обычно следующим образом:

  • на выбранном участке делают разрез в трубе и устанавливают тройник;
  • на патрубок бачка монтируют шаровый кран;
  • соединяют кран с тройником.

При необходимости на патрубок бачка перед врезкой крана устанавливают переходник.

Этот элемент конструкции закрытой отопительной системы также в большинстве случаев монтируется на обратную трубу. Врезается циркуляционный насос в контур сети с использованием гаек-американок. Это позволяет быстро демонтировать прибор при необходимости замены или ремонта.

В большинстве случаев в специализированных магазинах сегодня продаются не отдельные насосы, а целые насосные группы. Представляют они собой байпас, на котором установлены:

  • собственно сам насос;
  • грязевой фильтр;
  • два отсекающих крана.

Краны в таких группах располагаются по краям.

Врезают насосные группы в магистрали при сборке закрытой системы отопления своими руками через обычные тройники. После того как эта работа будет выполнена, подающую и обратную трубы подключают к котлу. Для газового или твердотопливного нагревательного агрегата на заключительном этапе собирают дымоход.

После того как закрытая отопительная сеть будет собрана, производят ее опрессовку. При этом:

  • перекрывают запорные краны котла, расширительного бака и насоса:

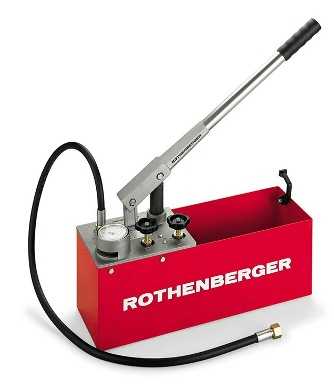

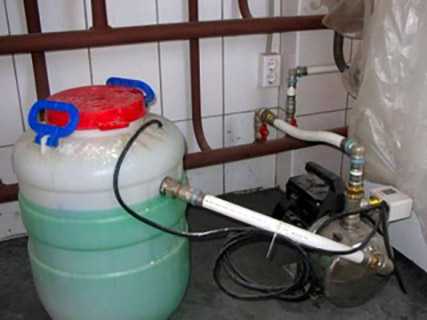

  • к сети подключают опрессовщик;
  • в емкость опрессовщика заливают воду;
  • нагнетают в систему воду и повышают давление до проверочного.

Повышенное давление в системы выдерживают некоторое время и следят за его колебаниями. Если давление начнет падать — ищут протечку и в дальнейшем проводят корректировочные работы.

www.kakprosto.ru

Открытая и закрытая система отопления частного дома: их преимущества и недостатки

Содержание статьи:

При проектировании теплоснабжения частного дома сегодня в основном выбирается закрытая система отопления в силу своих многочисленных преимуществ, которые мы рассмотрим ниже. Отопительные системы открытого типа уже становятся архаикой, хотя по-прежнему могут применяться для теплоснабжения небольших помещений.

Особенности открытых систем отопления

Устройство и функционирование

Открытая система отопления получила своё название из-за её негерметичности – она свободно сообщается с воздухом через открытый расширительный бак. Он представляет собой короб из нержавейки, куда сливаются излишки воды, когда она нагревается и, соответственно, расширяется. При остывании вода уменьшается в объёме и возвращается из бака в трубопровод.

Системы отопления открытого типа отличаются естественной циркуляцией теплоносителя: вода движется в трубах без применения насосов, поэтому такие системы не зависят от электричества. Чтобы достичь этого, при проектировании и монтаже соблюдают несколько правил:

  1. Отопительный котёл размещают в самой нижней точке, например, в подвале.
  2. Расширительный бак устанавливают на самом верху, например, на чердаке дома.
  3. Трубы на всём протяжении от верхней точки до нижней должны иметь наклон, чтобы вода стекала по ним без задержек.

Вода нагревается в котле, расширяется и естественным образом поднимается вверх по стояку до верхней точки, откуда разводится вниз по радиаторам и, остывшая, возвращается в котёл. Если при монтаже труба в каком-либо месте была поднята слишком высоко, не выдержан угол наклона, то в этом месте образуется воздушный пузырь, который тормозит ход воды и последующие батареи остаются холодными. Скорость движения теплоносителя невелика, поэтому необходимо ставить трубы большого диаметра, особенно на стояке подачи – 40-50 мм в диаметре.

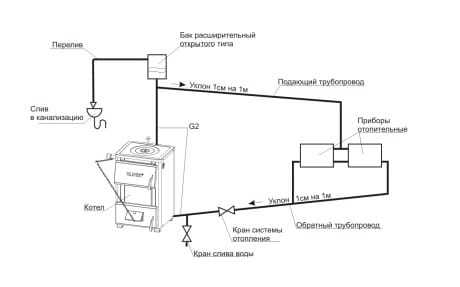

Схема открытой отопительной системы

Преимущества и недостатки

Плюсы:

  • Простота эксплуатации.
  • Независимость от наличия электричества.
  • Бесшумность работы из-за отсутствия насоса.
  • Невысокая стоимость оборудования и комплектующих.

Минусы:

  • Из открытого расширительного бака воздух попадает в систему, что приводит к появлению воздушных пробок, интенсивной коррозии металлических частей, кавитации.
  • Бак необходимо теплоизолировать, чтобы вода не замерзала.
  • Необходимо контролировать уровень воды в баке.
  • Невозможно использовать вместо воды антифриз – он испаряется из расширительного бака.
  • Из-за отсутствия насоса ограничена общая длина трубопровода, поэтому открытые теплосистемы подходят для отопления только небольших помещений.
  • Из-за слабой циркуляции теплоносителя приходится нагревать его до более высокой температуры, а это лишние траты, тем более что объём теплоносителя здесь больше, чем в закрытых теплосистемах.
  • Также лишние расходы на трубопровод из-за большего диаметра труб и необходимости выводить их на чердак к расширительному баку.
  • Трубы все на виду, обычно их не удаётся закрыть отделочными панелями.

Особенности закрытых систем отопления

Специфика обустройства и рабочие характеристики

Системы отопления закрытого типа герметичны: расширительный бак в них представляет собой закрытую ёмкость, которая внутри разделена мембраной из жаростойкой резины на два отсека. В один отсек сливаются излишки нагретой воды, в другом находится воздух (или азот) под давлением, который выдавливает воду обратно при её остывании.

Важно: объём мембранного бака выбирают из расчёта 10% от полного объёма теплоносителя в системе.

Закрытые системы отопления частного дома – это системы с искусственной принудительной циркуляцией теплоносителя. Циркуляционный насос может быть встроен в отопительный котёл или установлен отдельно – обычно на обратке, где вода попрохладнее. Благодаря принудительной циркуляции произвести монтаж всей теплосистемы значительно проще: не нужно выдерживать наклон труб, можно использовать трубы меньшего диаметра, расширительный мембранный бак для удобства обслуживания можно поставить в любом месте. С другой стороны, из-за насоса теплосистема становится зависимой от электричества. Чтобы компенсировать эту зависимость, необходимо предусмотреть резервные источники питания: ИБП, бензогенератор и т.п.

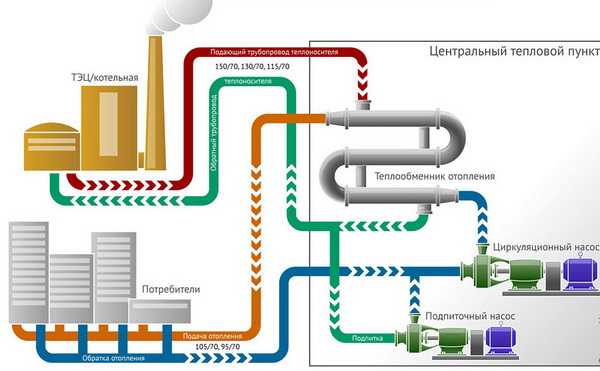

Схема закрытой отопительной системы

Достоинства и недостатки

Плюсы:

  • Простой монтаж.
  • Исключено испарение теплоносителя, поэтому можно использовать антифриз.
  • Отсутствие воздуха в системе исключает кислородную коррозию, а также воздушные пробки.
  • Меньшие расходы на трубопровод. Трубы можно проложить так, чтобы скрыть их под отделкой.
  • Можно подключить дополнительные контуры отопления, например, тёплые полы (с отдельным насосом).
  • Благодаря большей скорости движения теплоносителя система имеет лучшую теплоотдачу и быстрее нагревается при включении.

Минусы:

  • Оборудование для закрытой системы стоит дороже, чем для открытой.
  • Зависимость от электроснабжения.
  • Высокие требования к герметичности стыков, особенно при использовании антифриза.

Система отопления закрытого типа

Заполнение водой закрытой системы отопления

Правильное заполнение системы отопления закрытого типа осуществляется в несколько этапов. Шланг соединяют одним концом с заливочным краном, а другим – с водопроводом, либо с насосом, который будет качать подготовленную воду из соответствующей ёмкости. Сначала воду подают пока давление не достигнет 0,5 бар. На этом этапе следует проверить все стыки на предмет протечек. Затем давление поднимают до 2 бар и из теплосистемы удаляют воздух: на радиаторах открывают краны Маевского и другие воздухоотводчики. Давление при этом падает и необходима дополнительная подпитка. Когда оборудование наполнится водой, все краны закрывают и снова проверяют наличие протечек на стыках. После этого спускают теплоноситель до давления 1,5 бар – это оптимальный показатель для холодной воды. При нагреве давление повысится.

Открытую или закрытую систему отопления вполне можно смонтировать самостоятельно. Но важно не ошибиться в расчётах при выборе подходящего диаметра труб, объёма расширительного бака, мощности котла и других характеристик теплосистемы. Такие ошибки могут слишком дорого стоить. Поэтому для расчёта и монтажа системы отопления лучше обратиться к профессионалам специализированной компании.

Видео: однотрубная и двухтрубная системы отопления

Понравилась статья? Поделитесь с друзьями:

teploguru.ru
