Как настроить гидроаккумулятор – Как настроить гидроаккумулятор и реле давления

Содержание

Гидроаккумулятор Принцип работы, назначение и настройка.

Расширительный бачёк, экспанзомат, гидроаккумулятор – это одно и тоже!!!

Данная статья поможет Вам правильно подобрать, купить, а потом еще и установить гидроаккумулятор своими руками. Рассмотрим все нюансы с гидроаккумуляторами.

В этой статье Вы узнаете:

Гидроаккумулятор

 – это специальный элемент систем водоснабжения и отопления, служащий для того, чтобы принять на себя объем жидкости, тем самым отбирая избыточное давление. И возвратить жидкость для поддержания давления. Цели на самом деле три, но они друг с другом пересекаются.
Первая цель – возможность аккумулировать (накапливать) объем жидкости.
Вторя цель – аккумулируя жидкость, отбирать избыточное давление.
Третья цель – мало кто об этом знает – это гашение гидроударов в системе водоснабжения и отопления. Вот почему даже у самых маленьких по объему гидроаккумуляторов, такая большая резьба в один дюйм (1).

Чтобы понять следующую неисправность необходимо видеть схему автоматического водоснабжения частного дома.

Данная схема разбирается в этой статье: Обучающий курс. Автоматическое водоснабжение своими руками.

Как определить неисправности гидроаккумуляторов в автоматической системе водоснабжения частного дома:

1. Вода стала идти маленькими порциями. То есть происходит многократное периодическое выплевывание воды из крана небольшими порциями.
2. Стрелка манометра скачет резко вверх и опускается до нуля.
Если присутствуют данные симптомы, то в первую очередь проверьте следующее: Наблюдая за манометром, нажмите на золотник гидроаккумулятора, выпуская воздух. Если стрелка на манометре резко пошла в низ, значит воздуха очень мало. Удерживайте золотник и до конца спустите весь воздух. Если пойдет вода, то мембрана порвана. Если нет, то мембрана целая и воздух вышел через щели или золотник. Что делать дальше будет описано ниже.

Как определить неисправности гидроаккумуляторов в горячем водоснабжение:

1. Из предохранительного клапана, который установлен у водонагревателя, стало подкапывать.
Если присутствуют данные симптомы, то в первую очередь проверьте следующее: Нажмите кнопку золотника и выпустите воздух на долю секунды. Если воздуха нет, то воздух вышел каким-то образом через щели или золотник. Если полилась вода, значит, порвана мембрана. Если воды нет, то выпустите воздух до конца. Если воздуха нет, и вода не пошла то мембрана целая. Что делать дальше будет описано ниже.

Как определить неисправности гидроаккумуляторов в системе отопления:

1. Давление в системе стало не стабильным, резко поднимается и опускается давление. На сколько оно поднимается и опускается, увы, я Вам не скажу – это зависит от многих факторов. Только опыт подскажет. По опыту могу утверждать, что хорошо настроенная система должна иметь амплитуду не более 0,6 bar. Чем меньше, тем лучше. Это например, от 1,4-2 bar. Если у Вас больше следует насторожиться и проверить работу вашего гидроаккумулятора. Возможно объема недостаточно.
Если присутствует данный симптом, то в первую очередь проверьте следующее: Нажмите кнопку золотника и выпустите воздух на долю секунды. Если воздуха нет, то воздух вышел каким-то образом через щели или золотник. Если полилась вода, значит, порвана мембрана. Если воды нет, то выпустите воздух до конца. Если воздуха нет, и вода не пошла то мембрана целая. Что делать дальше будет описано ниже.
В народе бытует мнение, что воздух постепенно выходит из гидроаккумулятора, даже если все там герметично. Это возможно какими-то капилярными реакциями. Воздух может просачиваться: Даже в сквозь металл и даже резину (Из химии вычитал, да и многие об этом говорили). Но по моему опыту срок работы гидроаккумулятора может доходить до трех лет спокойно. Были случаи из моей практики: Уже года 4 прошло, как я своему отцу установил гидроаккумулятор на водоснабжение, а ему хоть бы хны. Служит отлично.
В случаях, если вышел (выходит) воздух – следует подтянуть гайку на пипке золотника. И купить металлический автомобильный колпачек с резиновой прокладкой, который продается в автомагазинах. И после закачивания воздуха закрутить на пипку колпачек, который не даст выпустить воздух из золотника. О том, чем закачать и сколько закачать будет описано ниже.

Внутри гидроаккумулятора находится резиновая мембрана – эта мембрана выглядит примерно так:

Мембрана повторяет форму самого гидроаккумулятора, который мы видим снаружи. Снаружи мембраны обычный воздух, которым мы дышим. А вовнутрь мембраны наливается вода.


Некоторые гидроаккумуляторы больших объемов имеют такую мембрану:

Вход воды в мембрану осуществляется снизу, а другой вывод предназначен для выпуска воздуха с воды или теплоносителя. Таким образом, большие гидроаккумуляторы оснащены двумя резьбовыми соединениями (1/2-1): Нижний – для питания жидкости (воды или теплоносителя), верхний – для сброса воздуха. Не путайте пипку с золотником от резьбы для выпуска воздуха. В этом случае пипка золотника находится снизу-сбоку. Обычно на верхнюю резьбу накручивают автоматический воздухоотводчик, для выпуска воздуха в автоматическом режиме. Но не исключены случаи, когда на вверх подключают питание жидкости, если позволяет проходной диаметр. Когда происходит питание сверху, то можно пренебречь воздухоотводчиком. В таком случае возможны скопления мелкой крошки, песка, если нет фильтра.

Гидроаккумулятор по-простому, в народе обзывают расширительным бачком. Поэтому гидроаккумулятор и расширительный бачок – это синонимы, так как в силу своей жизни выполняют одну задачу.
Существуют синие и красные гидроаккумуляторы! Так договорились, что синий цвет относиться к водоснабжению и холодной воде. А красный цвет относиться к отоплению и горячей воде. На рынке существуют и бесцветные гидроаккумуляторы.
Есть еще один нюанс: В синих гидроаккумуляторах используется пищевая резина, и производители стараются в синих гидроаккумуляторах использовать безопасную резину для здоровья людей. Также в синих гидроаккумуляторах существует возможность менять мембрану. А в красных не всегда.
Большое заблуждение полагать, что красный гидроаккумулятор выдерживает большие перегрузке по температуре (То есть выдерживать высокие температуры). В нашем случае мы можем так настроить систему, что горячая вода не всегда достигнет гидроаккумулятор. О настройке системы будет описано ниже.
Менять мембрану в гидроаккумуляторе дело совсем не хлопотное. Так что если мембрана порволась, то дешевле все-таки купить саму резиновую мембрану, чем покупать гидроаккумулятор. Чтобы поменять мембрану нужны совсем не хитрые операции: Открутить все болты, вытащить старую мембрану и установить также новую мембрану. Делается это на раз-два. Затягивать нужно равномерно все болты. Нельзя затягивать только один болт до конца, так как может сместиться край мембраны и уйти внутрь, что приведет к подтекам. Герметиком соединения не мажьте, так как герметик он уменьшает трение между металлом и резиной и при затягивании произойдет скатывание (скольжение) мембраны вовнутрь и образует не плотное соединение и тоже произойдут подтеки.
Синие гидроаккумуляторы, почти всегда используются для водоснабжения и поэтому у них завышенный рабочий порог давления до 8 Bar. А у красных до 5 Bar.

Где используют гидроаккумулятор? Назначение гидроаккумулятора.

Если дать определение глазами физика, то гидроаккумулятор используют там, где необходимо:
1. Создать возможность аккумулировать жидкую среду в виде занимаемого дополнительного объема в пространстве. Пространство, которого меняется в зависимости от деформации воздуха в гидроаккумуляторе.
2. Создать возможность понизить или сбалансировать скачки гидростатического давления. То есть уменьшить влияние превышение или понижения давления в замкнутом пространстве.
Значение его как элемента систем водоснабжения и отопления – принимать жидкую среду вследствие увеличения давления и отдавать ее вследствие уменьшения.
Отсюда его назначение – Избавление от скачков давления путем высвобождения или увеличения объема жидкости в замкнутом пространстве.
Назначение его, все-таки зависит от выполняемой задачи, которые и рассмотрим далее.
Где использовать гидроаккумулятор? (От простого к сложному).
1. В системе водоснабжения.
2. В системе отопления.

Параметры гидроаккумуляторов.

Каждый гидроаккумулятор снабжен двумя основными параметрами:
1. Рабочее максимальное давление. В среднем для водоснабжения 6-8 атмосфер(bar). Для отопления 5 Bar.
2. Объем гидроаккумулятора. Сам гидроаккумулятор, который мы видим с наружи – эта наружная форма по объему и указывается в паспорте или на этикетке. Жидкость, которую сможет принять гидроаккумулятор, значительно ниже, может даже равна половине, зависит от амплитуды давления (разница между верхним и нижними пределами давления). Чем выше разница, тем больше сможет принять аккумулятор.
Каждый гидроаккумулятор необходимо проверить на допустимое значение давления накаченного воздуха. У гидроаккумулятора имеется пипка золотник как у автомобильного колеса. Чтобы проверить и выставить требуемое значение давления воздуха понадобится обычный автомобильный насос, которым накачивают автомобильные колеса. Желательно с манометром, который показывает давления внутри шины. Манометры автомобильных насосов имеют шкалу Паскаля (Па,МПа). То есть на манометре шкала в 0,1МПа будет равна одной атмосфере (1 Bar).
О том, сколько должно быть закачено воздуха поговорим ниже.

Гидроаккумулятор в системе водоснабжения.

Если, что-то не понятно про автоматическое водоснабжение частного дома , то прошу ознакомиться здесь: Обучающий курс. Автоматическое водоснабжение своими руками.
Гидроаккумулятор в системе водоснабжения служит для того чтобы аккумулировать воду. Чтобы поддерживать постоянное давление в трубопроводе. В редких случаях на длинных участках трубопровода для защиты от гидроударов.
Также синий гидроаккумулятор необходимо устанавливать на горячее водоснабжение. Там где нагревется вода всегда происходит расширение воды. И вода при расширении начинает увеличивать давление, что приводит к выпуску воды из предохранительного клапана. Чтобы не допускать сильного повышения давления ставят гидроаккумулятор.

Настройка гидроаккумулятора для автоматической системы водоснабжения.

У автоматической системы водоснабжения частного дома, где имеется реле давления, которая настроена на определенные пороги максимального и минимального давления. В этом случае гидроаккумулятору нужно давление ниже, чем минимальный порог нижнего давления на 2-3 метра(0,2-0,3 Bar). Минимальное давление реле можно узнать, понаблюдав за изменением стрелке на манометре давления. То есть если минимальное давление равно 1,5 Bar, то давление воздух должно быть 1,2 Bar.
Порядок настройки:
1. В случаях, если у Вас гидроаккумулятор уже подключен к автоматической системе водоснабжения и есть в нем вода, то необходимо выключить питание системы. Далее слить воду из крана, чтобы вылить всю воду в системе. Оставить кран открытым. Может возникнуть ситуация, когда в вашем гидроаккумуляторе находиться вода. И приступить к накачиванию воздуха через автомобильный или другой насос. В процессе накачивания, если начинает бежать вода из крана, то это означает, что в гидроаккумуляторе находится вода. Данный симптом говорит о следующем: Или произошла разгерметизация воздуха, и воздух вышел через какие либо щели или через золотник; Или порвалась мембрана. И если произошел, какой либо симптом, то необходимо прекратить накачивать воздух. Далее закройте кран и включите систему водоснабжения. Откройте кран и пропустите воду литров 20. Закройте кран. Далее подойдите к гидроаккумулятору и нажмите на золотник до тех пор, пока не кончится воздух. Если через золотник польется вода, то это означает, что мембрана порвалась. Необходимо менять мембрану.
Если воды нет – значит с мембраной все в порядке. Необходимо повторить процесс накачивания, до нужного давления, который был описан выше.
После того как вы установили в гидроаккумуляторе трубуемое давление воздуха, запускайте питание и откройте кран и выпускайте воду. Подойдите к манометру и наблюдайте за стрелкой. Первый раз, когда она упадет до нуля не страшно – это означает что в гидроаккумуляторе было немного воздуха, и он вышел. Но во второй раз, когда стрелка упадет до нуля – это означает, что давления воздуха больше чем минимальное давления реле. Необходимо постепенно сбрасывать воздух с гидроаккумулятора и проверять вновь. Если есть возможность, наблюдайте за выходом воды из крана. Вода из крана должна идти не прерывно.
Существует более профессиональный способ, как выставить давление в гидроаккумуляторе.
Накачать воздух в гидроаккумулятор, чуть больше чем минимальный порог давления реле. Далее подключить к системе водоснабжения. Закрыть краны в санузлах и включить питание. Пусть гидроаккумулятор немного наполниться. Выключить питание насоса. И слить из крана всю воду из гидроаккумулятора – это даст возможность, избавится от ненужного воздуха в системе, который портит настройку. Запустить вновь питание насоса до давления чуть выше порога минимального давления реле. Далее выключить питание насоса. И плавно спустить давление через кран на требуемую отметку на манометре. И если стрелка стоит на требуемой величине ниже минимального порога реле, то спускается воздух из гидроаккумулятора и как только на манометре упало давление, то прекращайте спускать воздух из гидроаккумулятора. Так как стрелка падает в тот момент, когда давление воздуха стало меньше давления системы и в этот момент в гидроаккумулятор начинает поступать вода. И настройка закончена. Далее включите питание и откройте кран для выпуска воды, и наблюдайте за нижним порогом давления и если стрелка на манометре не падает в ноль, значит – все нормально. Если стрелка на манометре резко падает в ноль, значит надо еще чуть-чуть спустить воздуха.

Выбор объема гидроаккумулятора для автоматической системы водоснабжения частного дома весьма спрный вопрос. Я могу рекомендовать чисто экономически – это 80 литров. Не много и не мало, и стоит не дорого. Возможность найти мембрану на такой гидроаккумулятор. Много места не занимает.
Тем, кто желает знать, как собрать автоматическое водоснабжение своими руками перейдите сюда: Обучающий курс. Автоматическое водоснабжение своими руками.
Настройка гидроаккумулятора для горячего водоснабжения.
Информация о том, как подключить электрический водонагреватель в квартире.
На горячее водоснабжение можно использовать синие гидроаккумуляторы. К тому же у них рабочий порог давления выше, чем у красных гидроаккумуляторов.
Сначала рассмотрим схемы, куда устанавливается гидроаккумулятор.
Схема 1.

Схема 2.

Схема 1 больше помогает сэкономить материалы на подключение гидроаккумулятора, также помогает сделать сборку более простой и эффективной. Разница между схемой 1 и схемой 2 не значительна. Лучше выбрать схему 2, так как в гидроаккумулятор будет поступать более остывшая вода.
Что касается объема, то объем для горячего водоснабжения составляет 5-10% от объема нагреваемой воды. То есть если объем нагреваемой воды 300 литров, то объем гидроаккумулятора по паспорту будет 15-30 литров. Дело вкуса, чем больше, тем лучше. Если это большие объемы нагреваемой воды 300-500 литров, то подойдет – 5%. Если маленькие до 100 литров, то 10% от объема нагреваемой воды. Для центрального водоснабжения лучше использовать более большие объемы гидроаккумуляторов. Так как давление там очень не стабильное и попасть под нужное давление очень сложно. Идет большой разброс давления.
Давление воздуха в гидроаккумуляторе для горячего водоснабжения. Тоже сложный вопрос, существуют пока два направления, по которым можно ориентироваться:
1. Среднее значение между минимальным давлением водоснабжения и давлением сброса предохранительного клапана. Это на самом деле условно допустимо. Больше меньше, а гидроаккумулятор все равно будет работать, возможно, даже долго. Обычно у предохранительного клапана 6 bar. Минимальное давление в центральном водоснабжение около 2 bar. И того среднее равно 4 bar.
2. Точный расчет давления. Точный расчет помогает понять такие факторы как: срок службы мембраны, получение максимального КПД гидроаккумулятора.
Чтобы получить расчет нужно обозначить задачу или факторы, влияющие на эти расчеты.
Первый фактор: – это получение максимального КПД (Коэффициент полезного действия).
Второй фактор: Получение большого срока службы работы гидроаккумулятора.
Получение максимального КПД выражается получением максимального аккумулирования воды в гидроаккумуляторе. То есть получить такие параметры, которые способны принять как можно больше воды во время расширения.
Самая основная проблема выхода из строя или функционирования гидроаккумулятора, это разгерметизация двух разных сред (Воды и воздуха). Когда резиновая мембрана рвется – происходит разгерметизация. Также не исключены случаи, когда происходит выход воздуха из гидроаккумулятора, тем самым уменьшая давление в гидроаккумуляторе, что приводит к неправильным параметрам работы гидроаккумулятора. Часто золотник начинает выпускать воздух, и чтобы исключить влияние золотника – необходимо закрутить металлический калпачек с резиновой прокладкой, который продается в автомагазинах. Этот калапачек исключает выход воздуха через неисправный золотник. Также можно еще попытаться затянуть гайку пипки. Смотри изображение.

Из-за чего рвется резиновая мембрана? Мембрана рвется из-за банального износа резины путем постоянного расширения, сужения и изгиба резины. Но есть одна причина, которая сильно увеличивает износ резиновой мембраны, но об этом позже…
Бытует мнение, что когда воздуха не достаточно в гидроаккумуляторе, то мембрана сильно расширяется, тем самым сильно растягивая резину, приводит в конечном итоге к разрыву мембраны. Видя, какие мембраны находятся в гидроаккумуляторе, толкают на мысль, что этого не может быть, так как сами мембраны в размерах бывают достаточными, чтобы расширяясь заполнить или повторить весь наружный объем гидроаккумулятора не причинив себе сильных растяжек. То есть они особо-то там и не растягиваются, чтобы порвать себя растяжением.
Основная причина быстрого износа резины, по крайней мере, мне так кажется, Вы можете думать иначе, но я так выражусь: Это когда происходит быстрая отдача воды гидроаккумулятором. То есть, вода быстро выходит из гидроаккумулятора в следствии – уменьшения или отсутствия давления в системе водоснабжения. Когда вы открыли кран на всю катушку, происходит уменьшения давления в системе водоснабжения и гидроаккумулятор начинает выпускать воду, и как только вода в мембране закончилась, происходит резкое сворачивание мембраны в плоский лист. Края, так называемого листа сильно гнуться. И чем больше разница давления между воздухом и водой, тем губительнее это для резиновой мембраны. Другими словами получается обратные гидроудары. Постоянное такое резкое или даже медленное сворачивание мембраны, очень губительны для резины.
Я, конечно, не спорю с Вами, Вы можете доверять специалистам, которые считают по-другому. Но как бы Вам выразиться. Очень, много людей и специалистов по-прежнему закачивают большое давление в гидроаккумулятор, мотивируя это тем, чтобы сильно не расширять мембрану. Или даже полагая, что мембрана вообще не должна расширяться, только в редких случаях. То есть некоторые специалисты, накачивая сильно гидроаккумулятор, предполагают, что расширения как бы вообще не должны быть, и если вдруг возникнут расширения, то они будут очень редкими явлениями. Тем самым как бы ошибочно считая, что резина большое время будет находиться в постоянном покое (в виде свернутого листа), тем самым увеличивая срок службы. Ошибаются ли они?
Вода в гидроаккумуляторе постоянно при нагревании расширяется, и будет постоянно тревожить гидроаккумулятор.
Поэтому не целесообразно иметь в гидроаккумуляторе мембрану, которая переходит в состояние свернутого листа. Это губительно для мембраны.
И так, выше перечисленное доказательство – дает одно тождество это то, что мембрана не должна, от случая к случаю сворачиваться в лист. А чтобы не происходило сворачивания мембраны в лист, нужно чтобы давление воздуха в гидроаккумуляторе было меньше давления воды. Как бы мембрана в гидроаккумуляторе должна быть постоянно заполнена.
А чтобы получить максимальное КПД гидроаккумулятора, необходимо, чтобы в спокойном режиме воды в гидроаккумуляторе было как можно меньше.
Точным расчетом будет для квартиры: Накачать гидроаккумулятор воздухом до давления меньше чем минимальное давление воды. То есть необходимо или по опыту или по цифрам от специалистов узнать, какое в вашем доме давление, а лучше узнать какое минимальное давление бывает у Вас в квартире. Но учтите еще один факт! Когда вы открываете кран на кухне или в сан-узле, то давление падает – это факт! Поэтому от минимального давления вычтите еще одну атмосферу и получите, то давление, которое необходимо дать воздуху находящемуся в гидроаккумуляторе. Давление будет равно меньше минимального давления воды на 1 Bar.
Вы также можете проверить центральное давление воды своими силами! Есть некоторые способы как проверить:
1. Накачайте гидроаккумулятор воздухом до одной атмосферы. Подключите его к воде. И через мгновение давление воздуха в гидроаккумуляторе будет равно давлению воды. И подключите насос к гидроаккумулятору и он покажет вам давление. После того как Вы узнали давление, то необходимо перекрыть краны водоснабжения и спустить давление горячего водоснабжения до нуля. И приступить к закачиванию нужного давления.
2. Второй способ подойдет, только если имеется кран между гидроаккумулятором и системой водоснабжения. Накачайте гидроаккумулятор до 4 атмосфер, подключите его к воде. Откройте кран – если вода начала затекать в гидроаккумулятор (Прислушайтесь и Вы услышите) значит, давление воды выше 4 атмосфер. Если нет, то закройте кран. Спустите воздух из гидроаккумулятора до 3 атмосфер. Откройте кран – и если вода прожурчала (звук текущей воды в трубе). Вода должна течь как минимум 3-5 секунд. Вы только не спутайте это журчание заполнением трубы ведущей к гидроаккумулятору. Второй способ требует большого опыта или технического инженерного мышления. Он дает возможность сразу выставить давление гидроаккумулятора путем спускания воздуха из гидроаккумулятора, не прибегая к дополнительному закачиванию.
Точным расчетом для частного дома: Накачать гидроаккумулятор воздухом до давления меньше чем минимальное давление воды, на 1bar. То есть если у Вас минимальное давление на манометре показывает 1,5 Bar, то давление воздуха в гидроаккумуляторе должно равняться 0,5 Bar.

Настройка гидроаккумулятора для водяного отопления.

Во-первых, при закачке воздуха в гидроаккумулятор нужно отключить его от системы отопления. Нужно чтобы воды в нем не было.
Здесь схему мы рассматривать не будем, так как любая водяная система отопления обладает расширительным бачком или гидроаккумулятором. Подключение гидроаккумулятора производится в центральный магистральный обратный трубопровод. Поближе к котлу или котельной. Но это не означает, что если установить его в другое место он не будет работать.
Основная задача гидроаккумулятора в водяной системе отопления – это погасить скачки давления при изменении температуры теплоностителя. В данной задаче не требуется большая проходимость в гидроаккумулятор теплоносителя. Достаточно даже подсоединить гидроаккумулятор обычным гибким шлангом, который подключаем бачек унитаза. Но в некоторых случаях необходимо увеличить диаметр подводящей трубы к гидроаккумулятору: В случаях грязной ржавой воды, чтобы исключить засор и скопление песка в трубе (20мм). И в случаях, если необходимо дополнительно защитить трубопровод от гидравлических ударов. В этом случае диаметр трубопровода, должен повторить магистральный трубопровод и должен быть подключен как можно ближе к магистральной трубе.
На моем опыте встречались случаи, когда шланги оказывались не надежным проводником теплоносителя, так как материал, из которых они сделаны просто разъедало коррозией и соединение просто ломалось и трескалось.
Размер или объем гидроаккумулятора для систем отопления.
Для отопления частного дома используйте красный гидроаккумулятор, специально для отопления. Так как в ней резина используется более техническая и больше может прослужить. На синих гидроаккумуляторах используется пищевая резина и производители для этой цели могут пожертвовать качеством резины для здоровья граждан.
Где то слышал, да и продавцы некоторые говорили, что если взять заведомо большой размер гидроаккумулятора, то это будет хуже, чем с маленьким объемом гидроаккумулятора.
Основное правило – чем больше объем гидроаккумулятора, тем лучше. При большом объеме скачки давления менее заметны, чем при малом объеме гидроаккумулятора.
Но существует уже закоренелое правило, и оно оправдывает экономический фактор. Это 10% от всего объема теплоносителя (воды).
Как посчитать объем теплоносителя для вашего дома?
Количество секций самого распространенного радиатора умножьте на 0,3 литра и на полученный ответ добавьте 10-20% подводящего трубопровода, зависит от схемы. Если есть теплые полы, то добавьте 0,2 литра на каждый квадрат теплого пола. (Это упрощенный вариант расчета. Точность условная, статистическая).
Настройка гидроаккумулятора для отопления.
Чтобы посчитать какое давление должно быть закачено в гидроаккумулятор необходимо знать:
1. Высоту самой верхней точки системы отопления или радиатора от горизонта самого расширительного бака. Для трех этажного дома с подвалом предположим 9 метров.
2. Минимальный порог отключения вашего котла. Если у вас сложное электрическое отопительное оборудование (котел), то возможно в нем стоит порог отключения котла при минимальном давлении. Эта защита предназначена, чтобы не допустить работу котла без воды. А если давление маленькое, то возможно воды может не быть. Этот порог обычно равен 0,5 Bar.
Вариант 1. У вас древний котел или работает при любом давлении. В этом случае давление закаченного воздуха в гидроаккумуляторе должно быть равно высоте (От гидроаккумулятора до верхнего радиатора). Если у нас 9 метров, то в переводе на Bar – это будет 0,9 bar или 0,09 МПа. Но учтите, среднее значение давление в системе отопления обязательно будет больше. Далее необходимо холодной водой выставить давление примерно на 3-4 метра больше чем 0,9 Bar – это равно 1,3 bar. И оставить при таком давлении.
Включите отопление и прогрейте систему до 60 градусов и запомните то давление, которое получилось при 60 градусов. И если при такой температуре давление стало меньше, то добавьте теплоносителя до требуемой величины, которую вы запомнили. Если вы не добавите давление, то при остывании теплоносителя возникнет ситуация, когда давление резко будет падать после 0,9 bar. Так как при таком давление в гидроаккумуляторе нет теплоносителя и вода резко уменьшиться. Тем самым в верхних радиаторах может не оказаться требуемого давления.
В доказательства это расчета расскажу вот о чем:
Почему нужно закачать 9 метров напора воздуха? Дело в том, что если давление в системе будет меньше 9 метров, то у нас вода просто не поднимется до верхних радиаторов и не заполнит их. Поэтому давление в системе должно быть всегда больше 9 метров (0,9 bar). А гидроаккумулятор накаченный максимально в исходном положении – имеет меньше теплоносителя внутри себя. И поэтому накаченный гидроаккумулятор с такими параметра при расширении примет больше теплоносителя. Вследствии этого, мы можем смело утверждать, что наш гидроаккумулятор мы используем – с максимальным КПД. То есть с максимальными возможностями.
Кстати для тех, кто не знает, поясняю: 1 bar давления поднимает столб воды на 10 метров в высоту.
Вариант 2. Одноэтажный дом с подвалом (высота 3 метра). Но котел наш отключается при давлении меньше 0,5 bar. В этом случае мы можем не принять во внимание высоту верхних радиаторов. А смело накачивать в гидроаккумулятор воздух до давления чуть меньше 0,5 bar. Накачаем 0,4 Bar. В этом случае Вы можете спокойно выставить давление холодной воды в системе до 1 bar. И больше не добавлять. Потом не забудьте, отметить какое давление будет при нагретой воде до 60 градусов. Если превысит 1,5 bar, то лучше уменьшить для одного этажа. Вообще рекомендую по возможности использовать маленькое давление, но в пределах, того чтобы давление сильно не падало при остывшем теплоносители.
В доказательства второго варианта расскажу вот о чем:
Очень часто сталкивался, да и не я один с таким явлением, что приходите вы дамой и обнаруживаете, что котел не работает. Причин масса, может где-то подтеки. А может электричество отключили и вся вода в системе остыла и это ЗАМЕТЬТЕ, уменьшило давление в системе и давление это ушло за край порога включения котла. А котел то после того как дали электроэнергию – не включился и не стал работать! Поэтому нужно учесть, плавное снижения давления до 0,4 bar. Чтобы при отключении электроэнергии, давление не доходило до критического давления.
Вариант 3. Трехэтажный дом с подвалом (Высота 9 метров) и котел с порогом отключения 0,5 bar. В этом случае мы можем использовать как первый вариант описанный выше. Так как при подъеме воды до 9 метров, у котла будет давление 0,9 bar. Даже если будут большие утечки. Разница между 0,5 и 0,9 bar равна 0,4 bar – это 4 метра. Вы представьте, сколько воды должно вылиться, это 4 метра это почти весь этаж со всеми радиаторам (литров 30). И только после этого у котла давление упадет до критического и котел отключиться. Для третьего варианта гидроаккумулятор накачать воздухом до 0,9 bar. Давление в системе с холодной водой установите 1,3 bar. Давление в системе повысится при нагревании воды. Запомните давление при нагретом теплоносители, чтобы при нагретом теплоносители правильно выставлять давление.
Если вы покидаете дом на несколько дней, то лучше иметь повышенное давление. Так как со временем давление падает из-за высвобождения газов. В будущем Вы сами поймете, сколько необходимо добавить, чтобы проверять отопление раз в месяц. Можно завышать давление до 2,5 bar при хорошо нагретом теплоносителе. Если Вам часто приходится добавлять давление, то стоит задуматься, а все ли в порядке с вашим гидроаккумулятором. Если с гидроаккумулятором все в порядке, значит стоит задуматься об увеличение объема гидроаккумулятора. При увеличение объема гидроаккумулятора, в системе отопления, можно добавить еще один гидроаккумулятор и их будет уже два. Это дает возможность сэкономить на покупке гидроаккумулятора.
Вариант 4. Если это одноэтажное здание и у котла нет порогов отключения. То в этом случае можно вообще накачать гидроаккумулятор до 0,1 bar, А в систему накачать холодной воды до 0,4 bar.
Кстати учтите, что у новых продвинутых котлов имеются встроенные гидроаккумуляторы.
Что касается профессиональной настройки гидроаккумулятора для отопления. То необходимо с начало закачать заведомо большое давление воздуха. Подключить его к системе отопления. Установить в системе отопления требуемое значение, на которое должен быть настроен гидроаккумулятор. После того как настроили, спускаем с золотника воздух и наблюдаем за манометром в системе отопления. Как только стрелка манометра отклонилась (понизилось значение), прекращаем сбрасывать воздух. Закручиваем колпачек и все готово.

schoollremonta.ru

Настройка гидроаккумулятора для системы автоматической работы насоса

   Металлический гидробак не заменимая вещь в системе отопления и водоснабжения любого загородного дома.

   Правильная настройка гидробака – это всегда корректная работа системы!

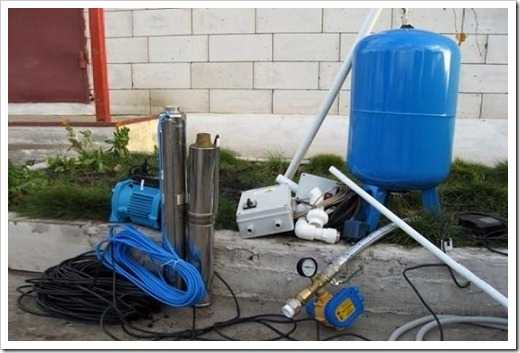

Давайте рассмотрим настройку гидравлического бака для системы водоснабжения загородного дома из артезианской скважины

   Допустим вы хотите что бы минимальное давление в водопроводе было 3 атмосферы.

Для этого необходимо:

  1. Подкачиваем гидробак до 4,5-5 атмосферы. (баки итальянского производства например ZILMET поставляются с давлением MAX 1.5  АТМ) для того чтобы максимально сжать резиновую грушу. Можно использовать автомобильный компрессор или обычный электрический.

Баки немецкого производства например REFLEX поставляются c хорошим давлением и первоначальная подкачка не требуется.

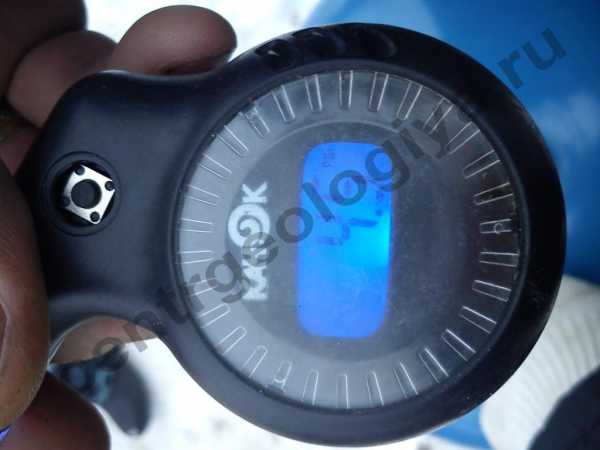

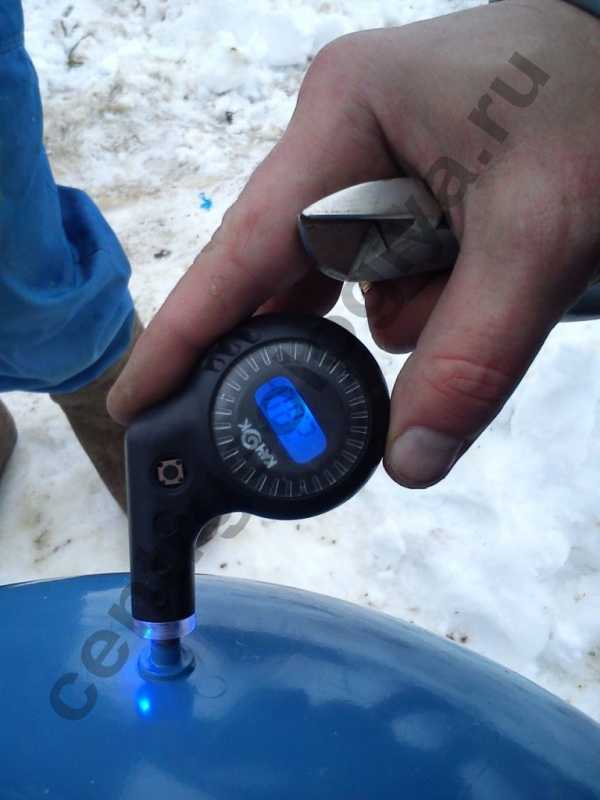

   Спускаем воздух до давления 2,8 АТМ (на 0,2 АТМ меньше чем заданное минимальное значение включения скважинного насоса)

   Если давление будет меньше, то резиновая груша будет раздуваться внутри бака сильнее приводя к повышенному износу, а соответственно преждевременному выходу из строя.

   Если больше, то к провалам воды в системе и неустойчивой работе скважинного насоса, и быстрого выхода насоса из строя.

Гидроаккумулятор как и колесо автомобиля требует периодической проверки давления воздуха

   Если хотя бы раз в год вы будете проверять и подкачивать давление в гидробаке, то хороший бак может проработать до 20 лет.

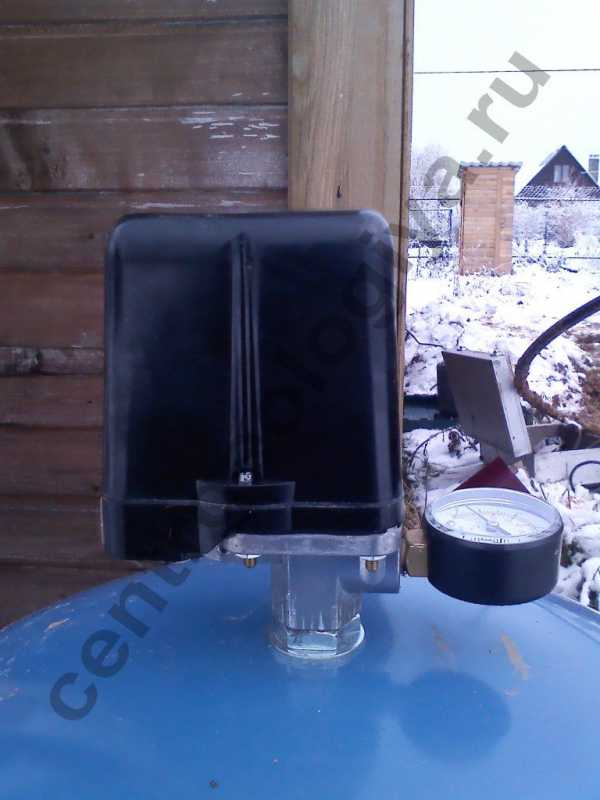

Устанавливаем сверху гидробака реле давления и манометр

   В данном примере реле германского производства MDR 5/5

Накручиваем на гидробак необходимую переходную муфту

   Гидроаккумулятор готов к установке.

   В данном примере необходимо после всех подключений настроить реле давления на включение насоса 3 АТМ.

   Также интересно посмотреть как самостоятельно установить скважинный насос.

centrgeologiya.ru

Как настроить гидроаккумулятор? Обеспечиваем корректный водонапор.

По своей сути гидроаккумулятор является некоторым подобием водонапорной башни. Однако, в виду конструктивных особенностей, гидроаккумулятор способен обеспечивать постоянный напор воды. А это означает, что по этой характеристике он в корне отличается от водонапорного сооружения. Важно понимать, что гидроаккумуляторы бывают двух типов.

На сайте https://kty.com.ua/ Вы сможете приобрести современные гидроаккумуляторы. Действительно, после корректного монтажа, проблема с водоснабжением частного дома (ведь именно в частной недвижимости в подавляющем большинстве случаев имеется независимый водопровод) устраняется. Однако, успех будет достигнут только при корректной установке и правильной настройке гидроаккумулятора.

Главные отличия в видах гидроаккумуляторов

По большому счету, все гидроаккумуляторы могут быть разделены на два больших класса:

  • механические;
  • пневматические.

Действительно, механические модели располагают большими объёмами. Да и цена у них вполне привлекательная. Однако, несовершенство конструктива не позволяет достигать беспроблемной эксплуатации на длительной перспективе.

Пневматические модели гидроаккумуляторов – это настоящее спасение для тех, кто нуждается в регулярном и исправном водоснабжении частного дома. Пневматическое давление контролируется специальными датчиками.

Достаточно лишь единожды осуществить настройку оборудования, чтобы в последующем оно исправно функционировало на постоянной основе.

Принципы настройки пневматического гидроаккумулятора

Предварительно необходимо оценить давление в самом гидроаккумуляторе. Напомним, что в водопроводе (речь идёт о централизованной городской коммуникации) рабочее давление может варьироваться от 1 до 1,5 атм.

Настоятельно рекомендуется придерживаться точно таких же показателей давления в гидроаккумуляторе частного водопровода. Нагнетание необходимого давления осуществляется посредством насоса.

Измерение давления можно осуществить посредством обыкновенного тонометра (он присутствует даже на автомобильном насосе). Настройка давления выполняется за счёт воздействия на пружинные регуляторы.

По сути, процесс настройки гидроаккумулятора сводится к выполнению изменения показателей пружинных регуляторов. Таким образом, оборудование будет автоматически выравнивать давление, если оно чрезмерно повышается или напротив – понижается ниже установленных отметок.

Смотрите также:

Канал «Добродушный сантехник» расскажет о том, как устроен гидроаккумулятор:
