Заземление своими руками в доме – Как сделать заземление в частном доме своими руками

Содержание

схемы и размеры контуров, последовательность

Электричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление. Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).

Очень редко можно встретить частный дом или дачу, в которых используется заземление. Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.

В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.

Защитное заземление

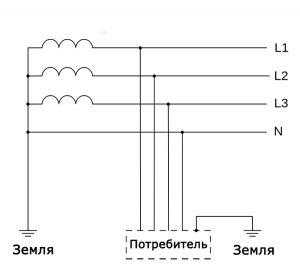

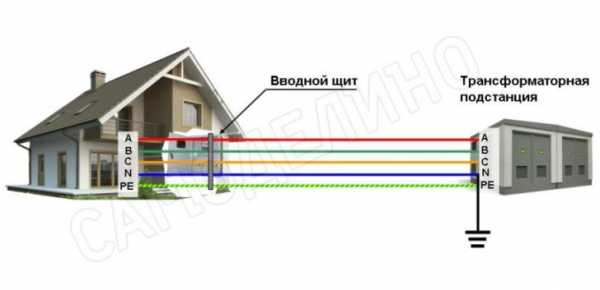

Большинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.

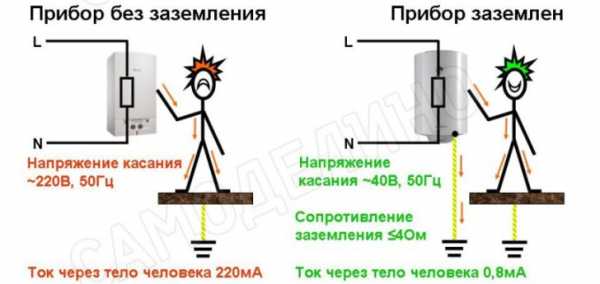

Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина

, тем сильнее будет ощущаться воздействие тока на организм.

Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.

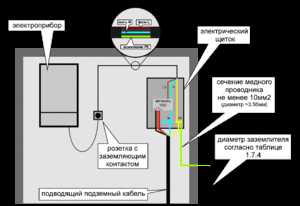

Для того чтобы схема работала так, как описано выше, система заземления должна иметь определённое сопротивление:

  • для сети напряжением 380В — не более 2 Ом;
  • для сети напряжением 220В — не более 4 Ом.

Требования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла.

Поэтому нет необходимости отдельно рассматривать, как сделать контур заземления 380 В и 220 В. Рассмотрим изготовление заземления для 380 В.

Элементы и материалы

Устройство заземления состоит из трёх элементов.

  1. Вертикальные заземлители — металлические элементы, которые забиваются вглубь грунта, Предпочтительно их изготавливать из толстостенной трубы диаметром не менее 32 мм или из уголка шириной от 40 мм.
  2. Горизонтальные элементы, которые соединяют все вертикальные элементы в одну цепь. Лучше всего для этих целей подойдёт металлическая полоса 40×4 мм, но можно использовать уголок или прут диаметром от 16 мм.

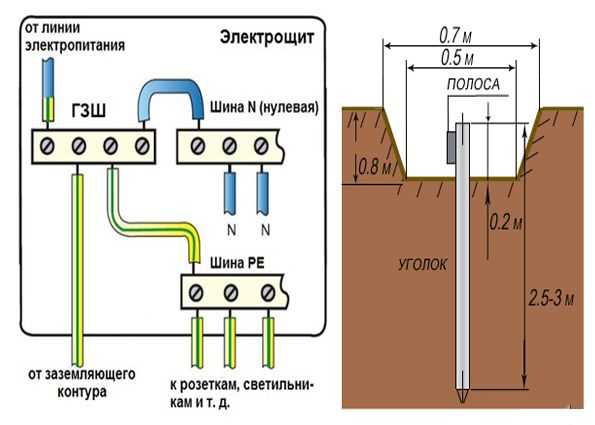

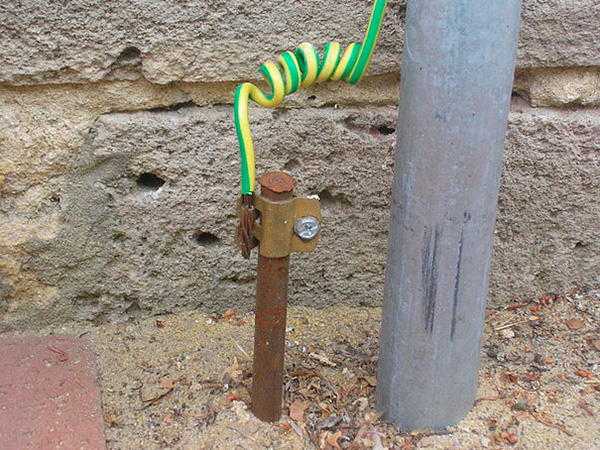

  3. Шина заземления — металлический проводник, идущий от заземлителей к распределительному щиту или к защищаемому оборудованию. Для этих целей можно применять полосу 40×4 мм. В целях экономии и для удобства выполнения изгибов и поворотов допустимо применение прута диаметром 10 мм. Заводить в дом или в распределительный щит металлическую полосу достаточно трудно. Для облегчения этой процедуры поступают так. Доводят шину заземления до наружной стены дома. На конце приваривают болт с резьбой м10 или м12, с помощью которого присоединяют медный провод сечением не менее 6 мм
    2    . Дальше этот проводник заводят в щит.

Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления. Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.

Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций.

Схемы и размеры

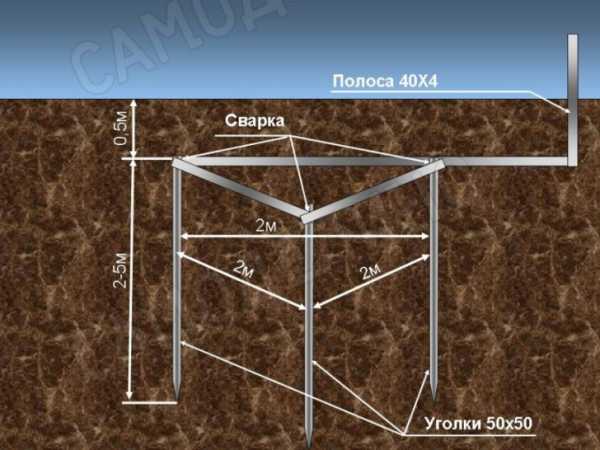

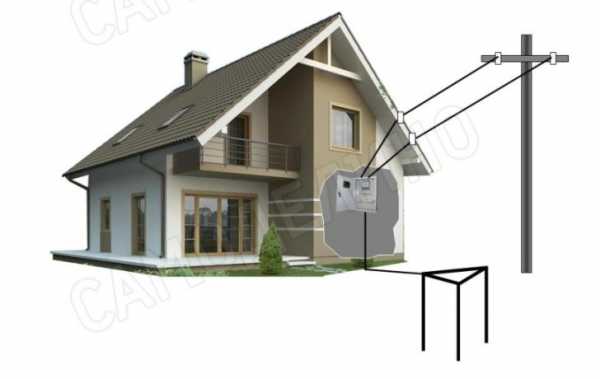

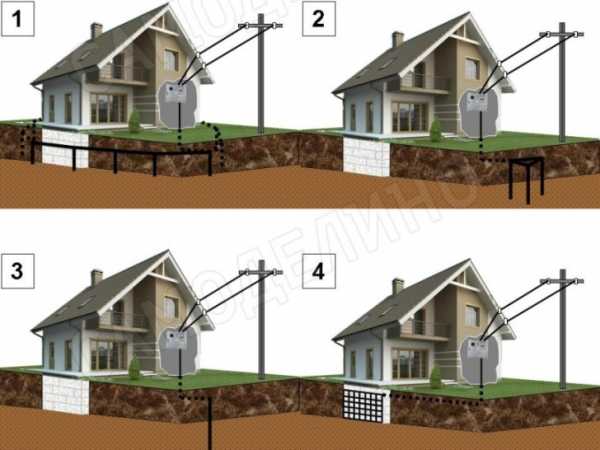

Схема контура заземления частного дома — это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две.

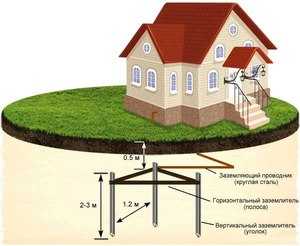

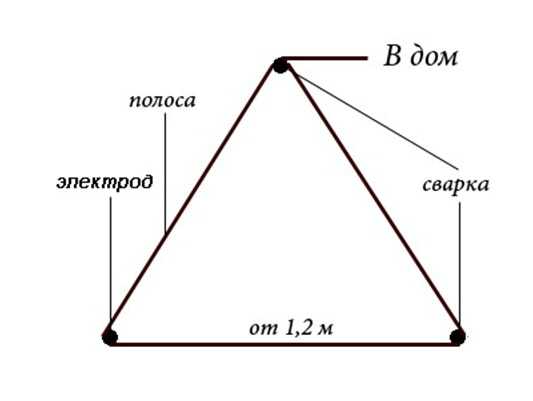

  1. Замкнутая — контур выполняется в виде геометрической фигуры. В углы забивают вертикальные штыри, которые соединяют горизонтальными элементами, образуя стороны выбранной фигуры. Чаще всего контур изготавливают в виде равностороннего треугольника. Длина стороны 2.5−3 метра. Глубина погружения вертикальных стержней около трёх метров. В случае необходимости размер стороны треугольника можно уменьшить до 1.2 метра.
  2. Линейная — контур имеет вид прямой или изогнутой линии. Вертикальные штыри забивают на расстоянии 2.5−3 метра друг от друга и соединяют их последовательно горизонтальными элементами.

Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.

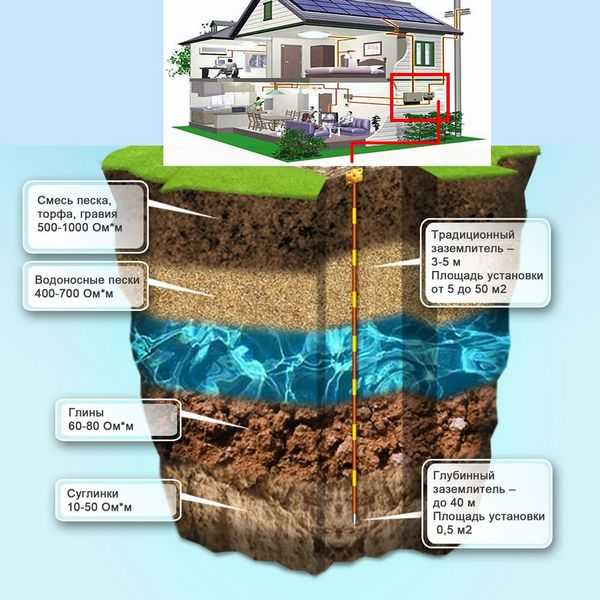

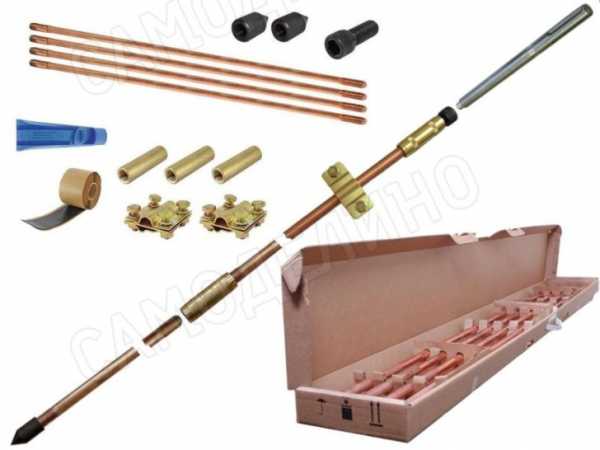

Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.

Выбор места

Заземляющее устройство располагается не ближе одного метра от дома.

Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.

Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.

Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.

Проверка заземления

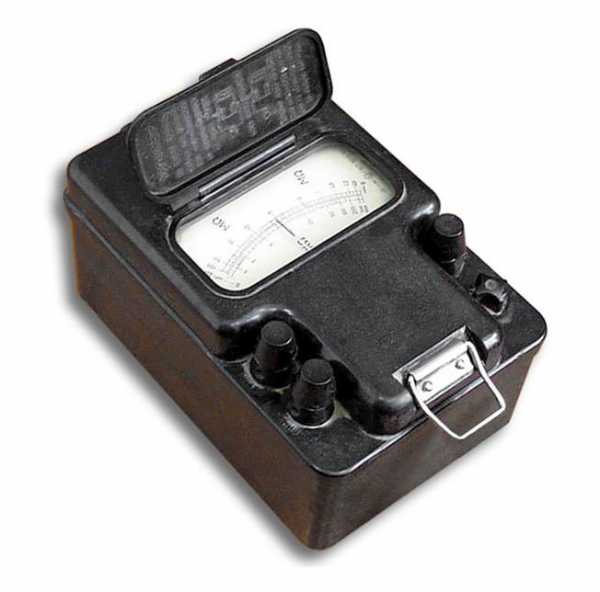

Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.

Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй — к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.

В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.

Последовательность выполнения работ

  1. Делаем разметку. Отмечаем места расположения вертикальных заземлителей, расположение горизонтальных перемычек и путь, по которому к дому будет проходить заземляющая шина.
  2. Можно приступать к земляным работам. Все элементы контура должны располагаться под поверхностью грунта, желательно ниже уровня промерзания, поэтому глубина должна быть не менее пятидесяти сантиметров. Ширину траншеи нужно выбрать такой, чтобы обеспечить удобство выполнения сварочных работ и процедуры заглубления заземлителей.
  3. Подготавливаем метал. Нарезаем заготовки для вертикальных заземлителей и заостряем один из концов. На другом конце желательно приварить площадку — это уменьшит расклепывание металла и облегчит работу. Нарезать сразу и горизонтальные перемычки не следует, так как при забивании штыри могут уйти в стороны, и практические длины перемычек могут отличаться от расчётных. Для защиты металла от коррозии можно покрыть его специальными составами, которые сохраняют электропроводность стали. Применять обычные лакокрасочные материалы нельзя.
  4. Забиваем штыри. Длина штырей около трёх метров, поэтому в начале этой процедуры может понадобиться стремянка. Забивать можно обычной кувалдой или использовать мощный отбойный молоток. После заглубления верхний край штырей будет деформирован, и его лучше подрезать до ровной части — это облегчит сварочные работы. Заглублять штыри нужно настолько, чтобы после подрезки они были выше дна траншеи примерно на 10 см.
  5. Нарезаем метал для горизонтальных элементов контура и приступаем к сварочным работам. Обваривать следует сплошным швом высокого качества. Если вы не можете этого сделать, пригласите специалиста, так как очень важно обеспечить качественный и надёжный контакт между всеми элементами контура.
  6. Если шина заземления ведётся только к дому, то её следует довести до стены и поднять. Этот конец должен выступать над поверхностью земли сантиметров на двадцать. На конце привариваем болт для подключения заземляющего провода.
  7. Делаем проверку работоспособности контура заземления.
  8. Если контур прошёл проверку, траншею можно закапывать.

Защитное зануление

Некоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления — это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.

Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.

Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.

Для безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.

Оцените статью: Поделитесь с друзьями!

elektro.guru

для чего нужно и как правильно сделать своими руками

При проживании в многоквартирном доме проблем с заземлением нет — каждый этажный электрощит — готовый заземляющий контур. Но если вы живете в частном доме или на даче, приглашать платных специалистов совсем необязательно, ведь можно сделать устройство заземления в частном доме своими руками. 220 в — сильная подача тока, поэтому игнорировать заземление опасно для жизни.

Для чего нужно заземление

Прежде чем взяться за самостоятельное изготовление заземляющего контура, нужно разобраться, зачем вообще нужно заземлять электроприборы. Это поможет ответственно отнестись как к выбору схемы и материалов заземляющего контура, так и к процессу его изготовления.

Защита от помех

Проблема помех касается в основном владельцев высококачественной звуковоспроизводящей/звукозаписывающей аппаратуры и ПК. Встроенные в такие приборы сетевые фильтры «собирают» импульсные помехи из питающей сети и отправляют их на шасси прибора, а в случае с ПК и на металлический кожух.

Фрагмент схемы блока питания ПК (фильтр обведен красным)

Если корпус прибора не соединен с землей (клемма PE на сетевой вилке), то все помехи остаются на кожухе и создают вокруг него электромагнитное поле, которое наводит помехи на сигнальные провода, микрофоны, наушники.

Каждый, кто сталкивался с такой проблемой, знает, что избавиться от подобных помех сложно. Никакое экранирование и суперкабели проблему не решают — наводка с корпуса проникает во внешние устройства даже по экранирующей оплетке соединительного провода. Но стоит соединить корпус того же ПК с батареей централизованного отопления или водопроводом, как фон в наушниках или колонках исчезает самым чудесным образом.

Как избежать поражения током

Если помеха при звуковоспроизведении представляет хоть и серьезное, но всего лишь неудобство, то напряжение, попавшее по той или иной причине на кожух устройства, может угрожать жизни. Хуже всего то, что неисправность оборудования при пробое изоляции на корпус нередко никак не проявляется — устройство работает и с виду абсолютно исправно. Но стоит человеку коснуться кожуха той же стиральной машины, как через его тело в землю (сырой пол, плитка, бетон) начинает течь ток, величина которого даже в 50−80 мА является смертельной:

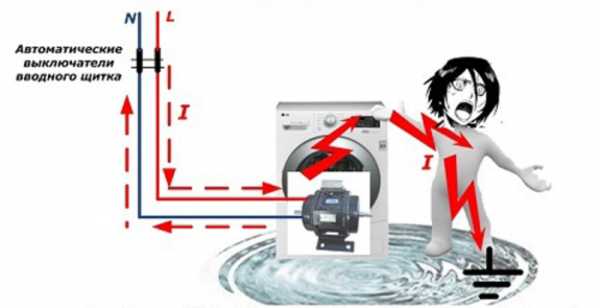

Поражение человека электрическим током при прикосновении к неисправному оборудованию

Для устранения подобной ситуации достаточно соединить корпус прибора с землей, и даже неисправная стиральная или посудомоечная машина не будет представлять никакой угрозы человеку. При неполном пробое напряжение с кожуха будет просто стекать в землю по специальной шине, полный же пробой изоляции вызовет короткое замыкание и срабатывание защитного оборудования — предохранителя в приборе, автомата на лестничной площадке или в домовом щите.

Прикосновение к неисправному, но заземленному оборудованию абсолютно безопасно

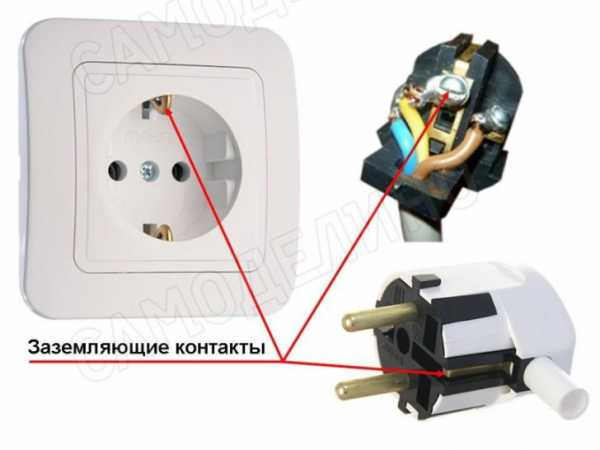

Для быстрого и простого соединения с землей все приборы, требующие заземления, снабжаются специальной сетевой вилкой с заземляющими контактами или клеммой для подключения заземления.

Контакты, помеченные стрелками, являются заземляющими

Как сделать контур заземления

Из всего вышесказанного видно, что от надежности заземления зависит не только удобство и спокойствие, но и жизнь людей. Поэтому к изготовлению контура нужно подойти исключительно серьезно. Вы умеете держать в руках лопату и ножовку по металлу и уверены в своих силах? Тогда за дело! Но до выяснений, как правильно сделать заземление в частном доме, необходимо решить вопрос, из чего его смастерить и какую конструкцию выбрать.

Выбор конструкции

Основная задача, которую нужно решить при изготовлении заземления — хороший электрический контакт контура с землей. Казалось бы, самое простое решение — вкопать объемный металлический предмет.

Если в вашем распоряжении есть пара старых, но крепких бочек, задний мост от КАМАЗа или нечто подобное, то вариант вполне осуществим. Привариваете металлическую шину к предмету, сам предмет вкапываете, а шину выводите на поверхность. Но, простой с виду, этот способ имеет массу недостатков:

  1. Предмет должен быть довольно объемным и неокрашенным. Стоимость его даже по цене металлолома может намного превышать стоимость высококачественного материала для изготовления классического вбиваемого контура.
  2. Чтобы получить качественное заземление, предмет нужно заглубить минимум на 2, а если почвы песчаные, то на все 3 м.
  3. Поскольку предмет находится в сырой земле, он, естественно, будет ржаветь. Сколько продержится та же бочка со стенкой в 1.5−2 мм? От силы год-два. А потом контур просто откажет, причем вы об этом узнаете постфактум — когда попадете под напряжение. Если вы все же решили что-то вкапывать, то это что-то должно быть действительно «что-то», способное не ржаветь десятилетиями.

Гораздо более надежное и долговечное заземление можно получить при помощи длинных штырей, вбитых в землю на определенную глубину и электрически соединенных между собой. Ключевым фактором здесь являются количество штырей и их длина. По конструкции такие типы заземлений разделяются:

  • линейные;
  • объемные.

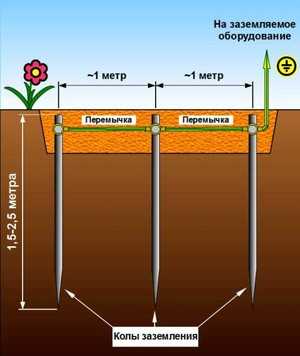

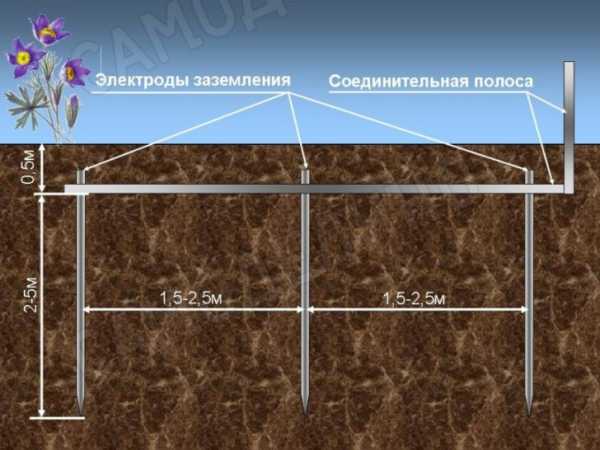

Линейное заземление состоит из ряда штырей, вбитых в землю и соединенных последовательно. Объемный тип подразумевает несколько штырей, вбитых по кругу и соединенных в кольцо.

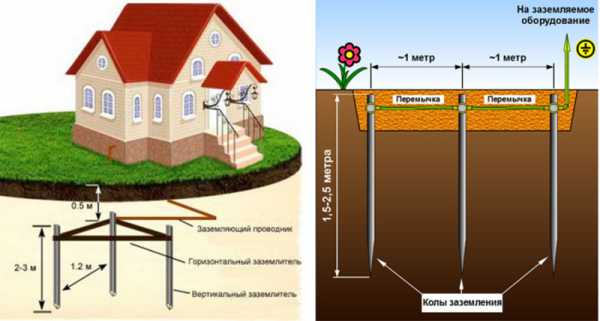

Линейный (слева) и объемный типы заземляющих контуров

В принципе, и тот, и другой тип обеспечивает качественное заземление оборудования, небольшая разница состоит лишь в надежности. При обрыве одной из перемычек в линейном заземлении некоторое количество заземляющих штырей исключаются из работы, что ведет к увеличению сопротивления заземляющего контура.

Электрические характеристики объемной конструкции при этом практически не пострадают. Тем не менее при качественно выполненных перемычках вероятность подобной аварии невелика, поэтому при выборе типа заземления имеет смысл руководствоваться лишь целесообразностью и удобством изготовления той или иной конструкции в зависимости от конкретных условий.

Варианты материалов

Не стоить экономить на материалах — ведь от их правильного выбора зависит ваша безопасность. В качестве штырей идеально подойдет уголок от 40х40 и выше. Он достаточно прочен, что важно при забивании, и имеет большую площадь поверхности, обеспечивающую минимальное переходное сопротивление. Если уголка в вашем распоряжении нет, то подойдет толстостенная водопроводная труба или штырь диаметром не менее 15-20 мм.

Бытует мнение, что в качестве заземляющих штырей нельзя применять арматуру — она якобы быстро ржавеет. Заявление это абсолютно беспочвенно — коррозийная стойкость арматуры ничуть не хуже стойкости того же уголка или трубы, а вбить арматуру намного проще, чем, скажем, мягкий прут. Так что если в вашем распоряжении есть арматура диаметром 16 мм и выше, то можете смело ее использовать. Длина штырей при этом должна быть не менее 2 м, а их количество зависит от выбранного вами типа заземления, но не менее трех штук.

В качестве перемычек идеально подходит железная полоса (шина) шириной от 15 и толщиной от 5 мм. Такое сечение выбрано исключительно из соображений долговечности, поскольку ток аварийного короткого замыкания выдержит даже восьмимиллиметровая катанка. Просто она быстрее сгниет и варить ее сложнее. Пойдет для перемычек и обычный уголок или арматура соответствующего сечения, но обойдется это, естественно, дороже. В любом случае все материалы не должны иметь диэлектрического покрытия — краски, мастики и пр.

Процесс изготовления

Если вы подобрали нужные материалы, в вашем распоряжении есть лопата, сварочный аппарат, кувалда и ножовка по металлу, то можно начинать работу. Весь процесс изготовления контура можно свести к следующим основным операциям:

  1. Разметка.
  2. Копка траншеи.
  3. Вбивание заземляющих штырей.
  4. Соединение штырей между собой перемычками и вывод заземляющей шины на поверхность.
  5. Засыпка траншеи.
  6. Проверка качества заземления.

Независимо от выбранной вами конструкции контура, необходимо использовать минимум 3 штыря, расположенных друг от друга на расстоянии не менее 1.5−2 м. Если ваш приусадебный участок — сплошной газон, то удобнее всего использовать линейную схему, вкопав контур вдоль стены здания или садовой дорожки.

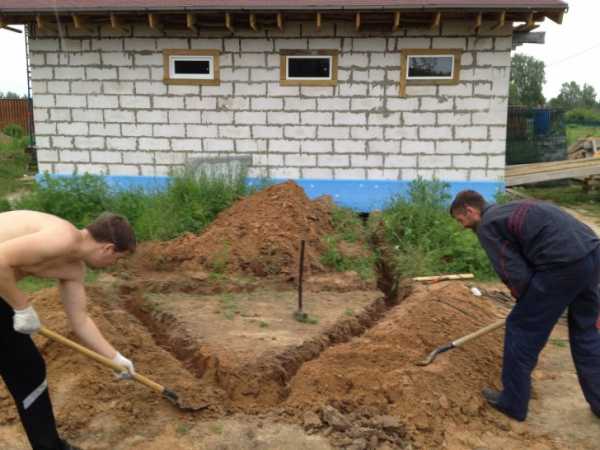

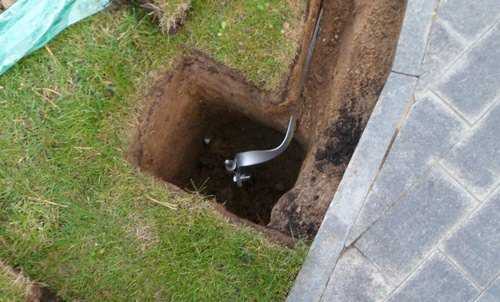

Разметив место под штыри, можно переходить к рытью неглубокой (20−30 см) траншеи, соединяющей места разметки. Рыть глубже смысла нет — уложенная в траншею шина будет исполнять роль перемычек, а не заземления. Ржавеет же она вопреки мнению «специалистов» абсолютно одинаково на любой глубине. Основная задача траншеи — спрятать шину, чтобы люди об нее не спотыкались.

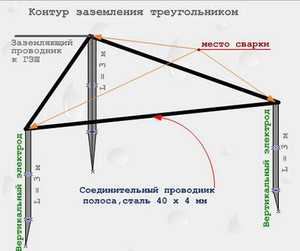

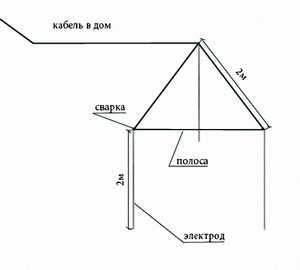

Поскольку возле дома много свободного места, была выбрана схема «треугольник»

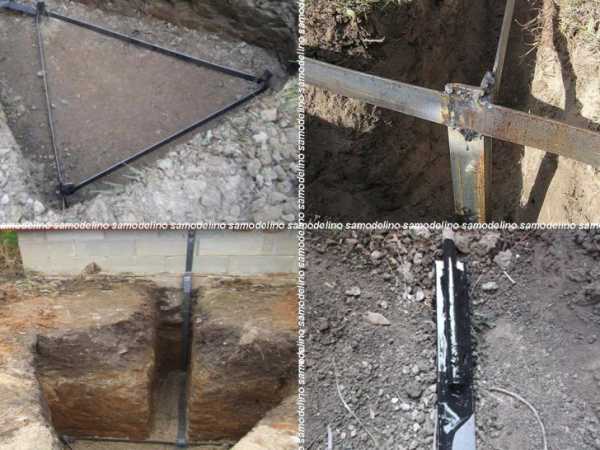

Теперь самая ответственная и сложная операция — вбивание заземляющих штырей. Для этого их концы нужно срезать под углом примерно 30 градусов. Вбивать можно обычной кувалдой, но некоторые используют для этих целей обычный перфоратор.

Заземляющие штыри можно вбить кувалдой или перфоратором

Штыри забиваются на всю длину, на поверхности остаются лишь концы длиной 10−20 см. К ним будут привариваться перемычки. После того как все штыри забиты, их нужно соединить между собой шиной. Для этого лучше воспользоваться сваркой — она намного долговечнее и надежнее болтового соединения.

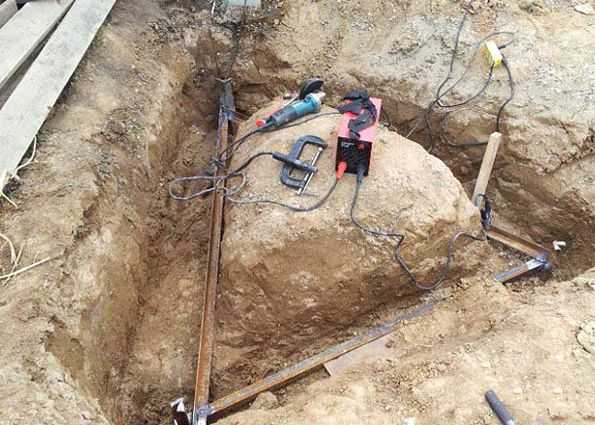

Сварное соединение (слева) менее эстетично, но намного надежнее болтового

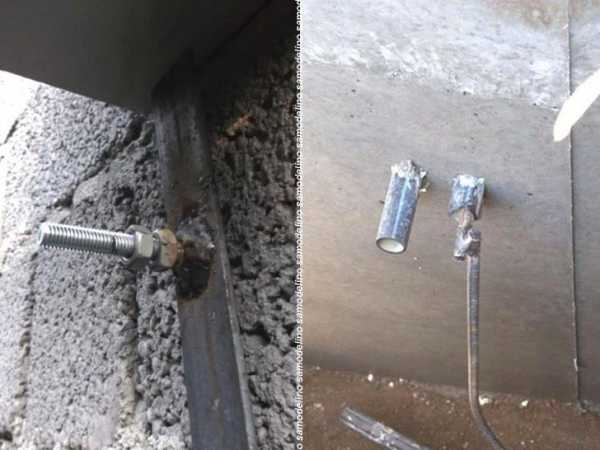

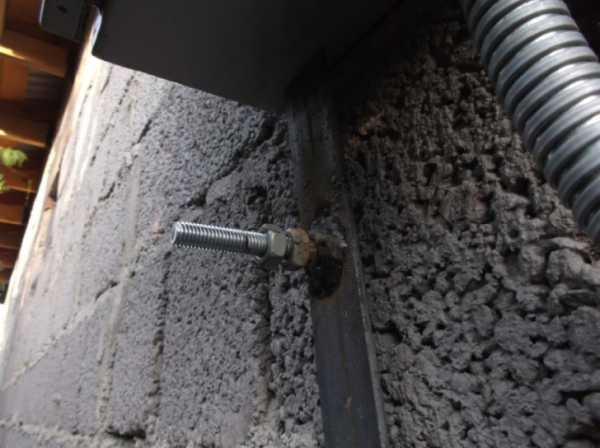

Сразу же к почти готовой конструкции приварите отводную шину — к ней будет подключаться домовой контур.

Отводящая шина и вариант подключения к ней домового контура

Осталось закрасить места сварки любой краской или мастикой, дождаться ее высыхания и засыпать траншею. Если есть возможность, то желательно это сделать песком для лучшего дренажа — и шина прослужит дольше, и земля вокруг штырей будет более влажная. Если песок неприемлем по техническим или эстетическим соображениям, то можно воспользоваться землей — ничего страшного. Засыпайте, сажайте травку. Вопрос. как в частном доме сделать заземление вы решили, но контур необходимо проверить.

Проверка электрических характеристик контура

Теперь нужно удостовериться, что контур надежно соединен с землей электрически и может выполнять функции аварийного заземления. Для проверки можно вызвать энергетиков со специальным оборудованием за отдельную плату, но вполне реально провести качественные испытания и собственными силами.

Для этого вам понадобится любой мощный электроприбор мощностью около 1 кВт. Подойдет электроплитка, утюг, обогреватель и т. п. Еще нужны указатель напряжения (отвертка-индикатор), кусок провода и вольтметр переменного тока.

При помощи указателя находите в розетке фазу и измеряете напряжение между ней и вашим заземлением. Показания прибора записываете. Теперь подключаете прибор между фазой и контуром. Он должен заработать вполне нормально. Повторяете измерение и сравниваете с показаниями, полученным без нагрузки. Если напряжение под нагрузкой упало не более чем на 10−15 В, то заземляющий контур можно считать рабочим.

Схема проверки заземления (в качестве нагрузки условно изображена лампочка)

Если падение напряжения больше, повторите операцию измерения, но теперь вместо контура используйте штатный ноль в розетке. Тоже сильно падает — ваша электропроводка не справляется даже с относительно небольшой нагрузкой и дело не в заземлении. Если большого падения нет, то придется добавить к вашему контуру еще несколько заземляющих штырей и повторить испытания.

220v.guru

Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

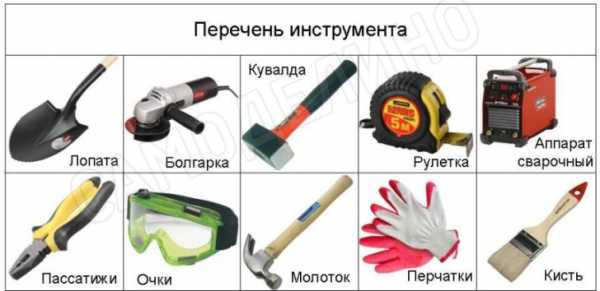

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

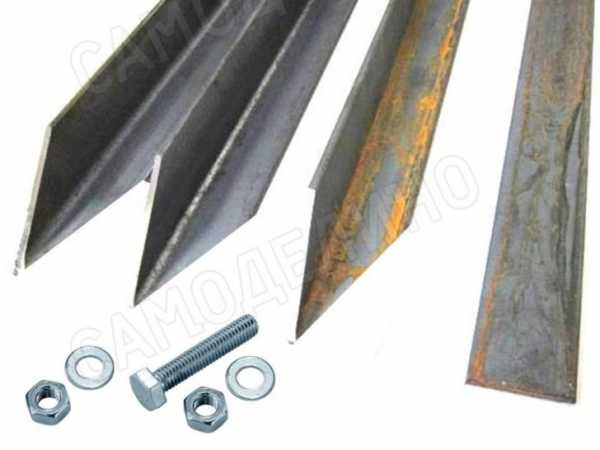

  • металлический уголок размерами 50х50х5 мм;
  • стальная лента шириною 40 мм и толщиною 4 мм;
  • металлическая проволока катанка диаметром 8-10 мм.

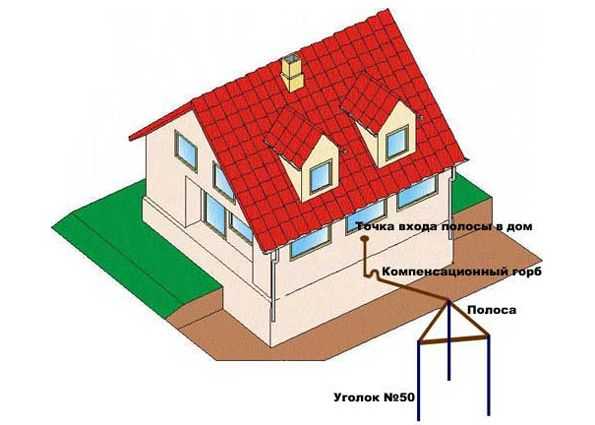

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

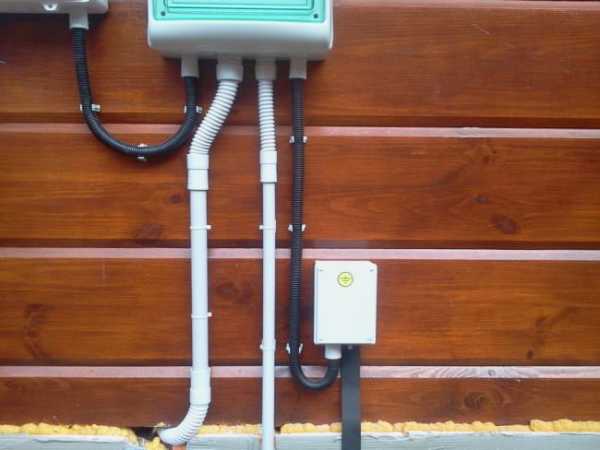

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

  1. TN-C на TN-C-S;
  2. TN-C на TT.

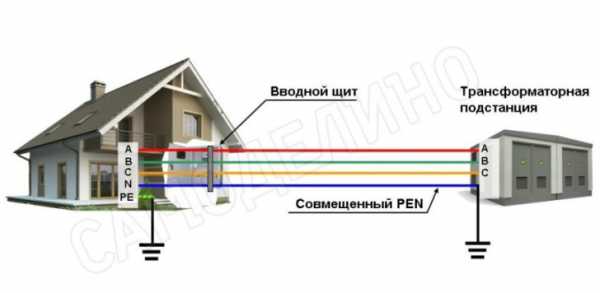

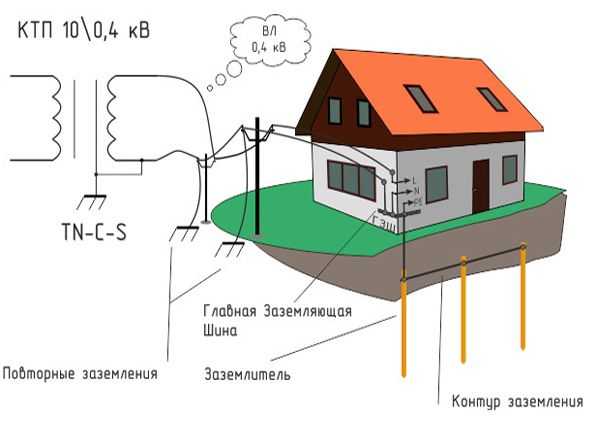

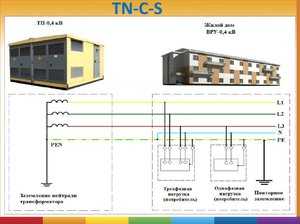

Подключение контура по схеме TN-C-S

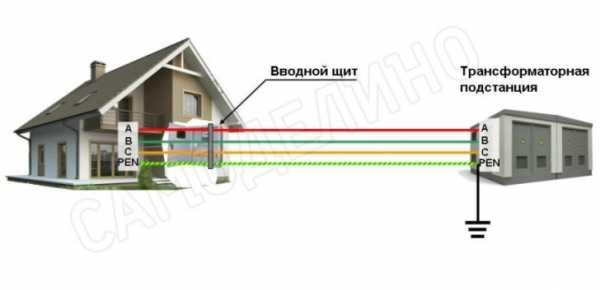

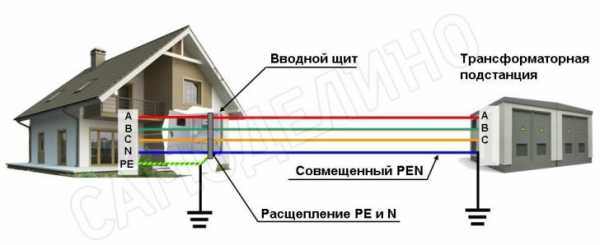

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

  • Разбираем любую розетку в доме.
  • Берем мультиметр и выставляем его в режим напряжения.
  • Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
  • Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

vseobelektrike.com

Как сделать заземление в частном доме своими руками правильно?

Заземление объектов электроснабжения является необходимым защитным мероприятием, обеспечивающем безопасную эксплуатацию бытовых и промышленных токоприемников. Для сети 220в монтаж контура не обязательный — можно обойтись занулением, но предпочтительный. Для электроснабжения 380в обустройство контура обязательно.

Естественно звучит вопрос — а зачем это надо? Сколько пользуемся электроэнергией, никого не убило. Неужели вы хотите попасть под поражающее действие электрического тока? Вряд ли, не нужно искушать судьбу, нужно монтировать заземление.

Назначение контура заземления

Человек большей частью состоит из воды, представляя собой проводник электрического тока. Прохождение тока через тело вызывает судороги мышц, приводящие к остановке сердца, в результате касания токоведущих частей находящихся под напряжением. Под напряжением могут быть проводники тока, которым положено под ним находиться. Лесть к ним не нужно, об этом предупреждают знаки безопасности на шкафах и рубильниках.

Гораздо хуже ситуация, когда в результате аварийной ситуации или нарушения работы оборудования напряжение оказывается на корпусе приборов, обрывается «ноль». Например, в электрическом бойлере нагревательный элемент частично разрушился, через спираль нихрома напряжение по воде появилось на всей системе водоснабжения. Или в электродвигателе изоляция провода разрушилась, провод коснулся корпуса — стал смертельно опасным.

При прикосновении к водопроводному крану или электродвигателю человек может быть поражен электрическим током. Для исключения поражения человека током все токоведущие части, которые могут оказаться под напряжением заземляют. Тогда опасное напряжение, появившееся в неположенном месте «уходит» в землю. В промышленных электроустановках — присоединением заземляющего проводника к корпусу станков и щитов управления, в бытовых приборах — путем подключения третьего, защитного проводника в розетках, который подсоединен в приборе к корпусу.

Когда обрывается нулевой проводник, неприятность заключается не только в отсутствии электроснабжения, но и отсутствии цепи для срабатывания устройств защит. В таких случаях заземление выполнит роль нулевого проводника, сохранив работоспособность электроприборов и их защит.

Основное назначение заземления — напряжение прикосновения к поврежденному электрооборудованию должно быть безопасным для человека.

Требование к заземлению

Заземление — это электрическое соединение частей электроустановок, которые могут оказаться под напряжением с контуром заземления. Различают заземлитель — совокупность проводников, находящихся в электрическом контакте с землей. Заземляющий проводник — электрическое соединение заземляемого объекта с заземлителем. Заземляющее устройство (заземление) — совокупность заземлителя и заземляющих проводников.

Заземлитель представляет собой металлические проводники в земле.

Основной параметр заземления — сопротивление растекания, показывающее насколько легко току стекать в землю. Сопротивление — это вентиль, перекрывающий поток тока на пути стекания его в землю, чем меньше, тем лучше. На сопротивление влияют количество и глубина закладки заземлителей, влажность грунта. Наиболее оптимально обустройство контура по периметру дома, или с северной его стороны, где влажность грунта максимальная.

Основное требование к стальным заземлителям: толщина стали — не менее 4мм; минимальный диаметр трубы — 32мм; прутки вертикальные — 16мм и более, горизонтальные — 10мм и более.

Монтаж заземления

Выбираем место для забивки вертикальных стержней. Убедитесь в отсутствии коммуникаций под предполагаемым контуром, согласовав место работ с телефонной, газо-водо — тепло-электроснабжающей организацией. Уверенность в отсутствии сетей на своем участке обманчиво, восстановление стоит дорого.

Контур проще всего делать линейным, располагая его вдоль отмостки дома. Можно делать в виде геометрических фигур: треугольник, прямоугольник, многогранник. А можно опоясать дом по периметру при наличии материалов и времени. Линейный монтаж проще, при недостаточных результатах всегда можно дорастить.

Отрезаем заготовку уголка или прута 2м с заостренным концом, сверлим ручным буром или раскапываем ямку на максимальную глубину, в ямку забиваем заземлитель. Если пошел легко — следующий делаем на 0,5м длиннее, больше 3м не делайте — может застрять, вытягивать очень тяжело.

Забейте 4-5 заземлителей, обрежьте их ниже уровня земли на 15-30см, прокопайте канавку такой же глубины, соединяющей заземлители. Заземлители можно электрически соединить сваркой или болтовыми соединениями. Лучше сварка — надежно и надолго. Соединение зажимами с болтовым соединением проблематично по надежности, требует периодической проверки с подтяжкой контактов.

Критерий правильного монтажа

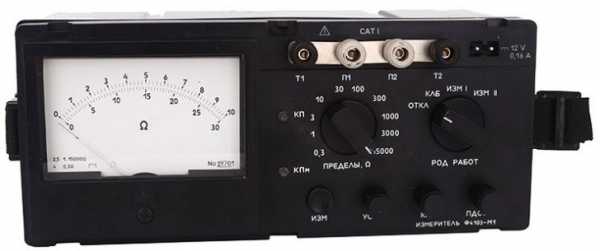

Итогом монтажа контура заземления является замер сопротивления растекания контура заземления, выполнить который может электроснабжающая организация или электротехническая лаборатория. Для сети 220в сопротивление должно быть не более 30 Ом, для 380в 4-10 Ом, зависит от удельного сопротивления грунта. Есть такие случаи, когда добиться значения в 100 Ом не реально, например, в скалистых грунтах.

Электроснабжение 380в наиболее требовательно к качеству контура заземления. Является обязательным при трехфазном питании.

Заземляющий проводник

От контура к распределительному щиту на улице прокладываем стальной проводник диаметром не менее 8мм. К распредщиту дома прокладываем заземляющий проводник следующим образом. Заводим стальной проводник в удобном месте через стену дома, на его окончании формируем болтовое соединение — привариваем болт или нарезаем резьбу. На резьбу одеваем наконечник по диаметру резьбы, запрессовываем в него медный провод 4мм2, который удобно далее прокладывать по дому, лучше спрятать в плинтус.

Важное

Запрещено разрывать заземляющие и нулевые проводники коммутационными аппаратами, предохранителями и автоматами.

Заземление дома своими руками

www.proterem.ru

Заземление в частном доме своими руками 220в

По всем современным требованиям в частном доме должно быть организовано защитное заземление. Что такое защитное заземление и зачем оно нужно?

Электричество в наши дома подается по двум проводам. Один из них является нейтральным, и к нему можно прикасаться голой рукой. На втором присутствует напряжение и трогать его нельзя — ударит током. Нейтральный провод на питающей подстанции соединен с землей.

Такой способ подключения в профессиональных кругах называется системой с глухо заземленной нейтралью и обозначается TN-C. Он самый простой и дешевый, применяется очень давно, но не соответствует современным требованиям по безопасной эксплуатации электроприборов.

В прежние годы, когда у наших бабушек самым мощным прибором был утюг в 300 ватт, такая схема себя оправдывала, потому что была простой и дешевой. Никакой дополнительной защиты, кроме пробок с плавкими предохранителями на 6 ампер, не требовалось.

Но сейчас количество, мощность и сложность используемых электроприборов гигантски возросло, и для безопасной эксплуатации требуется применение специальных методов защиты. Одним из таких методов и является создание устройства защитного заземления.

В традиционном варианте оно представляет собой конструкцию из вертикальных металлических прутов, вбитых в землю на определенную глубину и соединенных между собой горизонтальными металлическими полосами. Провод от сооружения поступает во вводный щиток, где присоединяется к главной заземляющей шине (ГЗШ). Теперь в щитке имеются три провода: фазовый, нулевой и защитный.

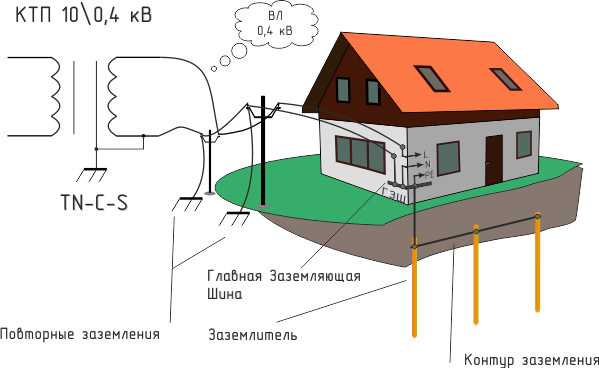

Это дает возможность перевести систему TN-C на систему TN-C-S, наиболее безопасную для потребителя. Разводка внутри дома проводится кабелем из трех проводов, что позволяет правильно заземлить корпуса электроприборов и защитные клеммы евророзеток. Что это дает?

Во-первых, улучшаются условия работы современных электроприборов. Все приборы, которые оснащены вилкой с тремя контактами, требуют для своей надежной и безопасной работы соединения защитной клеммы с заземлением.

Обычно это блоки питания компьютеров, кухонные комбайны, микроволновые печи, грили, бойлеры, стиральные машины, пылесосы и другая бытовая техника. В этих устройствах действуют импульсные токи, вращаются электромоторы — они создают активные помехи.

За счет заземления, эти помехи полностью или частично компенсируются. Сами устройства начинают работать стабильнее, срок их службы увеличивается. У микроволновой печи, например, значительно уменьшается вредное фоновое излучение. Наличие в щитке ГЗШ позволяет провести такое защитное заземление.

Во-вторых, прямое заземление корпусов в местах с повышенной опасностью – ванны, сырые подвалы – защищает от возможности поражения электрическим током. В случае поломки прибора и попадания напряжения на корпус в цепи питания резко возрастает ток, и немедленно срабатывает устройство защитного отключения (УЗО). Без заземления высокое напряжение остается на корпусе, и человек при случайном касании получает электротравму.

Рекомендуется заземлять корпуса нагревательных бойлеров, стиральных машин, электрических духовок, газовых котлов. Это обеспечивает безопасную эксплуатацию приборов как за счет случайного попадания фазы на корпус, так и за счет уменьшения влияния на их работоспособность внешних импульсных помех. В интернете приводятся сведения, когда заземление корпуса компьютера привело к трехкратному увеличению скорости сети.

В-третьих, наличие защитного заземления дает возможность организовать молниезащиту дома.

Требования к защитному заземлению:

  • обеспечение низкого электрического сопротивления между электродами и почвой в самые неблагоприятные погодные периоды: сухое лето и морозная зима;
  • конструкция должна длительное время сохранять свои качества.

Выбор конструкции

Выбор конструкции зависит от многих факторов:

  • тип грунта;
  • наличие свободной площади;
  • доступность материалов;
  • трудоемкость изготовления;
  • финансовые возможности.

Сопротивление между элементами защитного заземления и грунтом определяется состоянием почвы, количеством и свойствами электродов, глубиной их залегания. Наиболее подходящими являются суглинок, торф, влажная глина. Трудными считаются сухие песчаные и каменистые грунты. Чем глубже залегание элементов, тем лучше контакт с грунтом и ниже сопротивление.

Для нормальных почв дешевым вариантом будет классическая конструкция заземления, когда вертикальные электроды вбиваются в землю по прямой линии или в виде треугольника и соединяются между собой горизонтальными полосками с помощью сварки.

Недостатком линейного расположения является резкое ухудшение электрических свойств сооружения при повреждении любой из горизонталей. Треугольник в этом случае более надежен.

Для начала надо выбрать место для заземления. Оно должно быть недалеко от вводного щитка, но не ближе 1,5 метра от отмостки. Вертикальные элементы заземления забиваются в землю на глубину 2,5 – 3 метра. В случае треугольного размещения стороны треугольника равны такой же величине.

При линейном расположении расстояние между вертикалями делают меньше, но не ближе, чем 1,2 метра друг от друга. Слишком близкое расположение не приносит пользы, потому что ухудшаются условия для растекания тока по земле, а стоимость и трудоемкость увеличиваются.

Горизонтальные элементы располагаются на глубине 0,5 метра от поверхности и соединяются с вертикальными при помощи сварки. Никакое другое соединение не допускается действующими правилами. От ближайшего к вводному щитку угла конструкции делается отвод к дому с помощью полоски. К концу полоски приваривается болт М10, к которому подсоединяется провод или шина для ввода в щиток.

Сечение проводника:

  • медь — не менее 10 кв. мм;
  • сталь — не менее 75 кв. мм;
  • алюминий — не менее 16 кв. мм.

На месте защитного заземления нельзя сажать кусты, деревья или разбивать грядки. Будет правильнее сделать в этом месте декоративное украшение, чтобы люди там не ходили и дети не играли.

Схема конструкции заземления

Материал для электродов

В качестве вертикальных элементов может выступать круглая сталь, уголок или труба.

Для черной стали размер уголка 50х50х5 мм, диаметр трубы не менее 32 мм со стенкой больше 3,5 мм, а диаметр круглой стали должен быть более 16 мм. Горизонтальные соединительные элементы: полоса 40х4 мм или пруток диаметром от 10 мм.

Более дорогим вариантом будет применение оцинкованной стали или меди. Для меди диаметр круглого профиля от 12 мм, а диаметр трубы 20 мм со стенкой 2 мм. Нельзя использовать арматуру! Ее поверхность прошла закалку, она менее электропроводна и сильнее подвержена коррозии.

Порядок работы

  1. Выбирается место для размещения и конструкция заземления: линия или треугольник.
  2. Подсчитывается требуемое количество горизонтальных и вертикальных элементов и доставляется на объект.
  3. Подготавливается инструмент: лопата, кувалда, сварочный аппарат с электродами, болгарка.
  4. Выкапывается траншея глубиной 60 – 70 см по профилю заземления. Отмечаются места для вертикальных элементов. Здесь рекомендуется выкопать ямки. Чем глубже они будут, тем быстрее и легче забьются вертикальные электроды.
  5. Уголки и круглая сталь заостряются и затачиваются, а труба на конце расплющивается.
  6. После забивания привариваются горизонтальные электроды и шина до вводного щитка.
  7. Места сварки очищаются от окалины и обрабатываются антикоррозийным составом, например, битумом. Другие части конструкции ничем покрывать нельзя, чтобы сохранялось хорошее электрическое соединение с почвой.
  8. Траншея засыпается однородным грунтом и утаптывается. Защитное заземление готово.

Измерение электрического сопротивления

Следующим этапом является замер сопротивления. Это вопрос не простой. Для измерения используется специальный прибор – мегомметр с набором измерительных проводов и щупов. Сама процедура проводится в несколько этапов и зависит от местных условий.

Существуют разновидности этого прибора с разными методиками измерения. Среди электриков нет единого мнения, какой способ и какой прибор самый лучший. К тому же все приспособления достаточно дороги.

Вряд ли стоит покупать недешевую вещь ради единичного применения. Поэтому имеет смысл не заниматься этим делом самостоятельно, а поручить профессионалам. Это будет быстрее и дешевле.

Конечно, если у соседа завалялся подобный прибор и он его с удовольствием одолжит, то стоит овладеть еще одним навыком.

Мегомметр типа «М-1101»

Паспорт заземления

После окончания строительно-монтажных работ желательно составить паспорт контура заземления. В паспорте надо привести чертеж с указанием мест расположения вертикальных и горизонтальных электродов, указать материал из которого они сделаны, время строительства и измеренное сопротивление. Эти данные пригодятся для ежегодных проверок состояния конструкции.

Подключение к вводному щитку

Провод, поступающий от защитного заземления в щиток, присоединяется к главной защитной шине с помощью болта. ГЗШ представляет собой медную или стальную полоску (алюминий не разрешен!), которая крепится прямо к корпусу щитка. На полоске расположены болты М10 с гайками и шайбами, к которым присоединяются провода заземления.

Заземляющий провод от каждого прибора должен крепиться к своему болту. Рядом на изоляторах закрепляется нулевая шина такой же конструкции. Обе шины соединяются между собой толстым проводом.

В дальнейшем никакого соединения нейтральных проводов с защитными не допускается! Нейтральный провод от линии также соединяется с ГЗШ. Автоматы, переключатели и УЗО (устройства защитного подключения) подключаются к шинам в соответствии с проектной схемой.

Внутри дома вся разводка проводится трехжильным проводом. Чтобы не перепутать провода между собой, фазовый провод обозначается красным или коричневым цветом, нулевой — синим или голубым, а заземляющий — желто-зеленым или белым.

Достоинства и недостатки многоэлектродного контура заземления

Главными плюсами является невысокая стоимость материалов и то, что основная работа не требует квалификации. Выкопать траншею и забить кувалдой электроды в состоянии любой здоровый человек. Обрезать и заострить арматуру с помощью болгарки уже сложнее, а явным недостатком является необходимость сварки элементов, качественно выполнить которую сможет только сварщик.

Еще одним существенным недостатком такой конструкции является относительная недолговечность сооружения, которая составляет 5 – 15 лет в зависимости от характера грунта и качества изготовления контура. Если дом построен на песчаном грунте, то будут проблемы с достижением нужной величины сопротивления заземления.

В целом этот способ можно охарактеризовать как мало затратный, но долгий и трудоемкий, пригодный не для всех типов грунта. Зато основные работы могут быть проведены самостоятельно, без найма профессиональных строителей, которые, не всегда качественно выполняют свою работу.

Модульное заземление

Существует еще один способ создания защитного заземления – модульное штыревое заземление. Это самая современная конструкция, которая обладает многими достоинствами, но она значительно дороже традиционной.

При этом случае в землю забивается полутораметровый железный штырь, покрытый цинком или медью. К этому штырю прикручивается следующий такой же штырь и забивается глубже, и так далее. Такое модульное соединение может достичь глубины 30–40 метров.

В процессе наращивания и забивания штырей проводится измерение сопротивления. Как правило, на глубине 10 метров оно уже составляет около 5 Ом, что вполне достаточно для защитного заземления. Характеристики грунта на таких глубинах более стабильны на протяжении всего года. Омедненные штыри устойчивы к коррозии, и вся система сохраняет свои свойства десятки лет.

На рынке существуют фирмы, поставляющие комплекты таких заземлителей с подробными инструкциями по монтажу. Они же могут провести все работы. Модульное заземление делается за несколько часов, не требует больших выделенных площадей и может быть выполнено даже в подвале.

С этим вариантом стоит познакомиться поближе и комплексно оценить финансовые и временные затраты в сравнении с традиционным способом.

Выбор способа и конструкции защитного заземления определяется владельцем дома.

Схема заземления частного дома

Блиц-советы

  1. Отнеситесь очень ответственно к выбору конструкции заземлителя и качеству работ. Переделывать или ремонтировать контур гораздо утомительнее и более трудоемко, чем сделать новый.
  2. Если на конец вертикального уголка наварить утолщение и заточить, то такой электрод будет легче вбивать в землю.
  3. Чем тяжелее кувалда, тем труднее махать, но легче забивать. Наиболее распространенный вес кувалды 6 – 8 кг.
  4. Электроды контура легче забивать, если они расположены строго вертикально.
  5. Убедитесь, что арматура приварена между собой по контуру соприкосновения, а не «прихвачена» за уголки. Это обеспечит надежный и долговременный электрический контакт.
  6. Не забудьте тщательно обработать места сварки антикоррозийным составом. Но только сами места!
  7. Не допускается заменять сварные соединения резьбовыми! Со временем электрический контакт в таких соединениях обязательно нарушится, и контур потеряет свои заземляющие свойства.
  8. Траншею надо заполнять той же землей, что в ней была, хорошо ее утрамбовав. Крупные камни надо выбросить. Нельзя заполнять траншею строительным мусором и обломками кирпича, это ухудшит электрические свойства почвы.
  9. Регулярно проверяйте состояние проводки во всех местах соединений проводов с клеммами.
  10. Следите за температурой вилок и розеток. Если они нагреваются, то это значит, что где-то образовался плохой контакт. Его надо обязательно найти и поджать.
  11. Провод от контура заземления должен соединяться с нейтралью только один раз — во вводном щитке. Больше ни в каком другом месте они соприкасаться не должны.
  12. Помните, что заземление обеспечивает надежную защиту только вместе с устройством защитного отключения (УЗО).
  13. Если возник вопрос – читайте ПУЭ (Правила устройства электроустановок) или проконсультируйтесь у грамотного электрика.

orcmaster.com

Заземление в частном доме своими руками 220в и 380в

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Согласитесь: с заземлением дом становится надежнее!

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

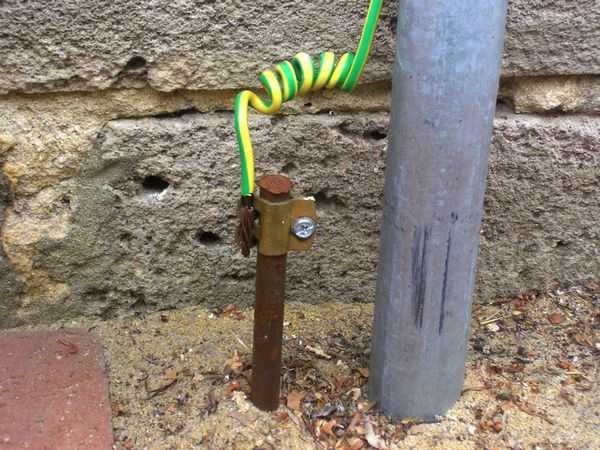

Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления. Читайте о подключении УЗО в статье «Схема подключения автоматов и УЗО в однофазной и трехфазной сети с заземлением в частном доме и квартире».

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

Система электроснабжения TN-C

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

Система электроснабжения TN-C-S

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине — провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

Система электроснабжения ТТ

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

Система электроснабжения TN-S

Самая надежная система электроснабжения — TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

  • труба водопроводной скважины;
  • заложенный в грунт трубопровод из металла;
  • сваи и другие железобетонные элементы;
  • стальные рельсы, трубы и другой профиль, заглубленный в грунт.

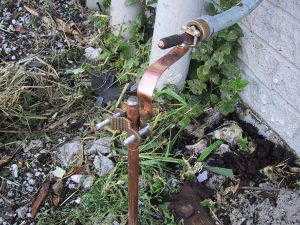

Стандартный вариант подключения защитного провода

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

  • трубы отопительной системы;
  • водопровод;
  • канализационные трубы;
  • трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

  • отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
  • его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
  • фундамент не должен находиться в агрессивной среде;
  • влажность грунта должна быть не более 3%.
Основные варианты заземления частного дома

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

  • контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
  • конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
  • одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

  • глубины заложения, количества и площади электродов;
  • проводимости поверхности заземлителей;
  • глубины заложения и размеров горизонтальных элементов;
  • состава грунта и его увлажненности.
Общая схема исполнения заземления

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Таблица расчета параметров заземления
Тип грунтаУдельное сопротивление грунта, Ом*мКоличество заземлителей
Солончаковые почвы252
Торф503
Садовая земля403
Чернозем503
Песок сильно увлажненный604
Глина604
Песок умеренно увлажненный13010
Супесь влажная15012

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

  • штыри из стального уголка сечением 50х50х5мм и длиной 3м;
  • расстояние между заземлителями 2м;
  • горизонтальная соединительная полоса из стали сечением 40х4мм;
  • глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Земляные работы при обустройстве заземления

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Элементы заземляющего контура

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

    • уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
    • полоса из стали сечением 40х4мм;
    • комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
    • антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

Размеры контура заземления в виде треугольника

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Этапы обустройства треугольного контура заземления

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита.Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

  • штырь стальной омедненный длиной 1,5м;
  • муфта соединительная;
  • наконечник стартовый;
  • головка направляющая для насадки перфоратора;
  • зажим для подключения провода;
  • смазка токопроводящая;
  • лента гидроизоляционная;
  • насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

  • резьбовые части стержня покрывают токопроводящей смазкой;
  • наворачивают на стержень наконечник стартовый и муфту соединительную;
  • в муфту закручивают головку направляющую;
  • в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
  • один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
  • резьбовые части следующего стержня покрывают токопроводящей смазкой;
  • наворачивают на стержень муфту соединительную;
  • направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
  • проверяют сопротивление растеканию тока измерителем Ф4103-М1;

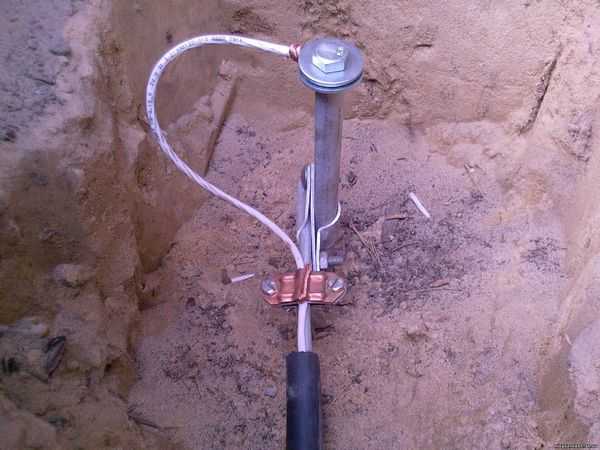

  • по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
  • детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
  • зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Если не удалось получить значения менее 4 Ом, необходимо забивать и приваривать дополнительные штыри.

Возможно, Вам посоветуют добавить в почву соль или подлить воды для улучшения растекания тока. Прокомментируем такие идеи в стихах: соль и вода ведут в никуда. Вода скоро высохнет, и заземление уже не будет обеспечивать должную защиту Вашей семьи. Соль вызовет коррозию стали, и работу придется переделывать через непродолжительное время.

Стандартный прибор для измерения сопротивления заземления

Проверить защитный контур в частном доме можно и самостоятельно, подключив нагрузку к проводнику фазы и заземлению. Так, при мощности нагрузки 1000 Вт и сопротивлении заземляющего контура 4 Ом разница напряжения составит 18 В при включении и отключении потребителя. Соответственно, если получается больше 18 В, сопротивление растеканию тока выше нормы.

Отметим, что нестандартные эксперименты с высоким напряжением опасны для жизни. Производить проверку сопротивления защитного заземления не следует, не имея соответствующих знаний. Во время измерения сопротивления заземления рядом с ним не должно быть людей. Не допускается прикосновение к оголенным проводам и заземлению. Нельзя выполнять электрические соединения, не отключив напряжение в сети.

Знак заземления по нашей версии

Надеемся, что приведенные рекомендации помогут Вам надежно заземлить собственный дом, обеспечив защиту людей, жилья и бытовой техники. Заметим, что внешний осмотр видимых частей заземляющего контура рекомендуется два раза в год, а выборочный контроль элементов в земле — раз в десять лет.

Следующий видеоролик иллюстрирует опыт самостоятельного обустройства заземления для частного дома.

samodelino.ru

виды, принцип работы, устройство и этапы монтажа

Подключение в жилищах современной бытовой техники обязывает обустраивать их заземлением для предотвращения удара электрическим током домочадцев или перегорания приборов во время ударов молнии, короткого замыкания в сети. Установить в доме заземляющее устройство можно, обратившись в специализированную компанию.

Но мастеровитый хозяин вполне способен справиться своими силами с подобной работой, при этом сэкономив средства из семейного бюджета. Нормативными документами и законодательством не запрещено делать заземление самостоятельно. Главное, чтобы параметры соответствовали правилам ПУЭ и ПТЭЭ.

Посмотрите видео как сделать заземление своими руками

Виды заземления

Защитное заземление предотвращает выход из строя электрооборудование из-за удара молнии или при пробое тока на корпус. Наличие такого подключения оградит людей от электрошока.

Рабочий вид заземляющего устройства создаёт не только защиту от удара током, но и обеспечивает условия в сети для нормальной работы оборудования. Ранее такое подключение использовалось исключительно в промышленности.

Теперь многие дома обустроены контурами, отводящими ток в землю. Особенно важным считается подобная защита при наличии следующей техники:

• печи СВЧ;

• стиральной машины;

• индукционной плиты или электрической духовки;

• настольного компьютера.

Принцип работы заземления

В случае обрыва нулевой фазы на поверхность приборов поступает ток. При прикосновении к корпусу человек может получить удар, последствия от которого бывают разные, вплоть до смертельного исхода.

Потому вопросом безопасности пренебрегать нельзя. При наличии заземляющего контура проходящий по контуру ток уходит в землю. Контур также снижает нагрузку в сети, предотвращает возгорание техники, делает эксплуатацию безопасной.

Устройство заземления

Заземляющее устройство для частного дома предусматривает в схеме следующие детали:

• три металлических уголка, предназначенные для вертикального размещения;

• три горизонтальных металлических полосы, соединяющие заземлители с вертикальным расположением;

• полоску из стали, соединяющую контур и распределительный щиток.

Этапы монтажа заземления

1. Выбрать место под обустройство заземления. Контурная часть располагается от постройки на расстоянии от одного до трёх метров. На выбранном участке не должно быть линий коммуникаций.

2. Выкопать в установленном месте траншею в виде треугольника со сторонами 1,5 м. Глубина ямы выкапывается до того уровня грунта, который не промерзает в зимний период (примерно от 50 см до 1 м).

3. Сварить из 3-х уголков равнобедренный треугольник.

4. На трёх других уголках заточить концы, срезав края болгаркой.

5. Вбить в вершины треугольной траншеи уголки. В глубину металлические заземлители должны войти на полтора метра.

6. Уложить в траншею треугольник из уголков и соединить его вершины с вбитыми элементами с помощью сварки. Металл обрабатывается только токопроводящей смазкой. Красить и грунтовать его нельзя, так как покрытие может повлиять на функциональность устройства.

7. От ближайшей вершины контура провести к дому вдоль траншеи стальную полоску. Соединить её сваркой с контуром.

8. С другого конца полоски приварить болт.

9. С помощью гайки подсоединить провод заземления к болту.

10. Другой конец провода подключить к щитку.

11. Сделать контрольные замеры контура.

12. Засыпать траншею грунтом.

Поверх контура смело можно высадить траву или цветы. Полив растений создаст благоприятные условия в грунте для функционирования заземления.

Советы/рекомендации

• Некоторые мастера для изготовления контура используют арматуру 10-12 мм. Этого не следует делать, так как поверхность металлического прута быстро окисляется. К тому же данный материал неравномерно распределяет электрический ток.

• При использовании болтов для изготовления контура рекомендуется располагать их над поверхностью грунта. После тщательного затягивания нужно обработать метизы токопроводящей смазкой.

• Любое заземление должно соответствовать определённым параметрам, указанным в нормативной документации. Одним из основных считается сопротивление растекания. Чем меньше данный показатель, тем быстрее и легче ток будет проходить по элементам заземляющего устройства, и уходить в землю.

• При выборе материала для изготовления контура следует учитывать их свойства относительно пропуска тока во влажной среде. Не менее важным считается глубина размещения контура.

• Диаметр вертикальных элементов контура должен быть не менее 16 мм, расположенных горизонтально – более 10 мм. Если для изготовления устройства используются трубы из стали, то отталкиваться стоит от показателя ?-32 мм. Толщина листового материала рекомендуется от 4 мм и выше.

• Наилучшим способом соединения элементов заземления является сварка. Даже спустя несколько лет отпадает необходимость снимать показатели сопротивления растекания.

        Поделиться:

Рекомендуем прочитать:

nastroike.com

РубрикаДом

Добавить комментарий
