Расчет армирования ленточного фундамента – Расчет арматуры для ленточного фундамента частного дома

Расчет количества арматуры для ленточного фундамента

Стандартный калькулятор онлайн расчета фундамента ленточного типа помогает вычислить необходимое количество стройматериалов и подобрать армирование. Закладка связанного каркаса из стальных прутьев является обязательным этапом, эта конструкция противостоит силам растяжения, возникающим при подвижках грунта и воздействии весовых нагрузок. Для арматуры цель заключается в выборе правильного и оптимального в плане цены размещения прутьев, подбора подходящего типа и диаметра металлопроката, определении суммарного метража и веса. Основной регламентирующий документ – СНиП 52-101 от 2003 года.

Исходные данные и условия для расчета арматуры

Этот этап проводится после определения ширины основы и проверки ее соответствия весовым нагрузкам и геологическим условиям участка. В начале известны назначение и этажность постройки, материалы, тип и однородность грунта, уровень подземных вод. Эти данные служат основой для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет без проблем получать величину объема монолита, его периметра и сечения. В процессе учитываются не только наружные стены, ленточный фундамент заливается под все несущие конструкции, включая внутренние перегородки, правильный онлайн-калькулятор всегда предлагает выбрать нужную схему.

Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра прутьев. У ленточного типа предусматривается как минимум два ряда продольно расположенных стержней, это условие обязательно. СП указывают пределы при размещении и фиксации арматуры:

• Максимальный промежуток между двумя продольными прутьями – 40 см. Выполнение этого условия подразумевает закладку дополнительного стержня при превышении ширины ленты свыше 50 см.
• Расстояние от металла до боковых и нижних стен бетонной конструкции не может быть меньше 50-70 мм, верхних – 70-80. Но при этом крайние элементы каркаса не смещают в центр, в случае ленты это делает бессмысленным сам процесс армирования.
• Интервал между рядами по вертикали варьируется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) двух поясов армирования достаточно, но при необходимости закладки ниже уровня про

vsjaarmatura.ru

Выбор арматуры для ленточного фундамента, расчет и правила армирования



Основание под здание – фундамент – сооружение непростое в плане производства расчетов, которые касаются его армирования. Сам бетон спокойно выдерживает давление постройки, но нагрузки на изгиб и растяжение без арматуры он выдержать не может. Поэтому важно правильно рассчитать количество арматуры в армирующем каркасе фундамента, ее диаметр и шаг установки. Все эти параметры конструкции строго оговорены в СНиПах, они и берутся за основу расчета. Поэтому, рассматривая, к примеру, конструкцию ленточного фундамента, надо пользоваться разделами свода норма и правил под номером 52-01-2003.

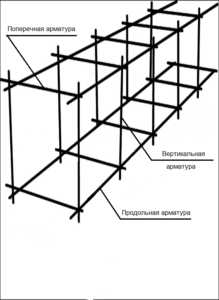

Армирующий каркас ленточного фундамента

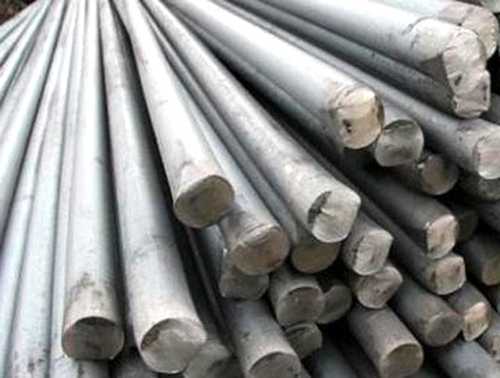

Виды арматуры для фундаментной конструкции

Существует три основных вида стальной арматуры:

• горячекатаная;
• холоднодеформированная;
• термомеханическая.

Для сооружения фундаментов используют в основном первую позицию класса АIII диаметром 8-18 мм. Это стержни с периодическим профилем. Их обычно устанавливают в продольном направлении, они подвергаются самым высоким нагрузкам. Но так как армирование ленточного фундамента – конструкция по форме параллелепипед, то в нее входят элементы, расположенные по вертикали и поперек продольных прутьев. Здесь используют арматуру класса АI (гладкую) для поперечин и АII или III (рифленую) для вертикальных элементов. Диаметр стержней выбирается меньше, чем у продольных элементов.

Название арматурных элементов

Диаметр арматуры и ее количество в армокаркасе

В частном домостроении редко используют ширину фундамента больше 50 см. Этот показатель играет важную роль в расчете армирующего каркаса. Потому что при такой ширине достаточно установить две вертикальные арматурные сетки по краям траншеи и связать их между собой поперечными элементами. Соответственно продольные стержни должны быть уложены в два ряда около стен траншей. Глубина заложения фундамента определяет количество продольной арматуры, уложенной в несколько рядов в направлении сверху вниз. Величина глубины определяет количество арматурных прутков в двух решетках.

1. В СНиПе четко прописано (раздел 7.3): расстояние между арматурными элементами каркаса не должна быть меньше их диаметра.
2. Количество определяется из расчета площади сечения фундамента. А точнее, суммарная площадь сечения всех уложенных вдоль траншей стержней не должна превышать 0,1% от площади сечения фундаментной конструкции.

Чтобы разобраться, рассмотрим пример. Пусть сооружается ленточный фундамент шириною 50 см и глубиною 1 м. Площадь сечения – 1х0,5=0,5 м². 0,1% от этого значения – 0,5х0,001=0,0005. Это площадь сечения арматурных прутьев, лежащих в продольном направлении.

Теперь несколько нюансов. Арматура каркаса укладывается не по краям фундамента, а на определенном расстоянии от его плоскостей. Расстояние варьируется в диапазоне 5-8 см с каждой стороны. Если взять за основу 5 см, получается, что каркас будет иметь размеры по ширине 40 см, по высоте 90 см. Нас интересует высота укладки продольных стержней, где 90 см разделяются на равные отрезки. Шаг установки арматуры варьируется в пределах 20-30 см, можно рассчитать, сколько рядов в арматурном каркасе будет располагаться по высоте. Если через каждые 30 см, то 4 ряда, если через 20 см, то 5. Можно собрать решетки с шагом 45 см, тогда будет лишь 3 ряда. Но придется использовать арматуру большого диаметра.

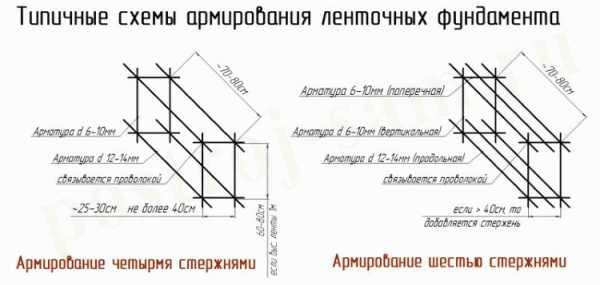

Схема расположения арматурных стержней в каркасе

Пусть будет шаг установки 30 см. Значит, по вертикали укладывается 4 ряда, так как решеток 2, то в общем будет 8. Получается, восемь рядов арматурных стержней по площади сечения равны 0,0005 м². Чтобы узнать площадь сечения одного прута, надо 0,0005:8=0,0000625 м².

Теперь по формуле площади круга вычисляется диаметр арматуры. Формула круга: S=πD²/4. Из этого выводится формула диаметра: D= 4S/π, «π» — Архимедово число, равное 3,14. Вставляем значения и получаем: D= (4х0,0000625)/3,14= 0,00008=0,009 м. Переводим в миллиметры: 0,009х1000=9 мм. Это и есть расчетный диаметр армокаркаса ленточного фундамента с заданными параметрами. Теперь по сортаменту стальной арматуры выбираем ближний больший, это 10 мм.

Обратите внимание, если бы был выбран шаг установки арматуры 20 см, тогда при расчете выявилось бы, что для армокаркаса потребовались арматурные стержни диаметром 8 мм. Изменяя шаг установки элементов армирующего каркаса, изменяется их диаметр. Две позиции, связанные между собой напрямую.

Что касается вертикальных прутьев, то они устанавливаются с тем же шагом, что и продольные. Что касается диаметра, то лучше не экономить и брать материал с тем же диаметром. А вот на поперечных можно сэкономить. Для них используется гладкая арматура диаметром ниже основных элементов.

Правила сборки

Параметры каркаса под ленточный фундамент определены, можно переходить к монтажным процессам. В первую очередь надо нарезать арматуру на элементы по длине. С вертикальными и поперечными ясно. На нашем примере это будет:

• вертикальные 90 см;
• поперечные 40 см.

Количество рассчитывается с учетом общей длины траншей. К примеру, длина выкопанных траншей под стенами равна 100 м, этот показатель надо разделить на шаг укладки арматуры. Если это 20 см, то 100/0,2=500 штук и того, и другого вида.

Что касается продольных прутьев, за основу берется параметр длины одного прута. Он равен 11,7 м, с учетом перехлеста вязания применяется величина 10 м. Поэтому в одном ряду продольных стержней: 100/10=10 штук. В случае с шагом 20 см рядов 5, плюс две решетки, получается, что потребуется для сборки каркаса: 10х5х2=100 штук арматурных прутов длиною 10 м.

Сборка решетки

Основные решетки собираются вне траншеи и опалубки. Раскладываются продольные и вертикальные элементы с учетом шага, последние становятся в плоскости поперечными. Связываются между собой вязальной проволокой. Что касается последней, существует несколько разновидностей, и определяются ее параметры по ГОСТ 3282-74. Для фундаментов лучше использовать отожженный вариант без оцинкованного покрытия. Относительно диаметра, этот параметр варьируется в диапазоне 0,5-10 мм. Для связывания арматуры подойдет 1,2-1,8 мм.

Способ вязки

Существует большое количество схем вязки арматуры, где одним из простых является обычная скрутка двойной проволокой. Ее часто используют, когда проводят сборку армокаркаса своими руками. Для процесса потребуется специальный инструмент – крючок. Его сделают самостоятельно из толстой проволоки или тонкой арматуры или покупают готовое приспособление, благо они продаются в строительных магазинах.

1. Отрезается кусок проволоки длиною 25-30 см.
2. Он складывается вдвое.
3. Обворачивается вокруг двух соединяемых прутьев.
4. В петлю вставляется крючок.
5. Делается два оборота.
6. Вставляется один свободный конец проволоки.
7. Делается еще два оборота.
8. Вставляется второй конец.
9. И еще два-три оборота.

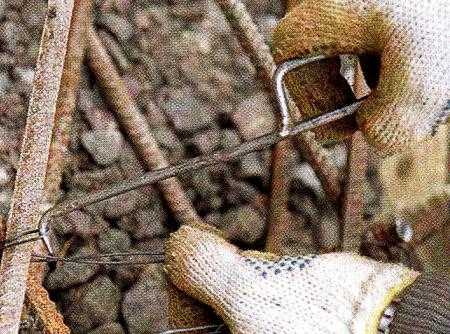

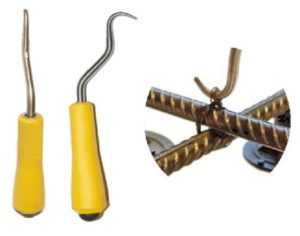

Крючок для вязки

Важно не перекрутить проволоку. Надо оставить связку арматур немного в свободном положении. Это благоприятно скажется во время заливки бетонного раствора и при его усадке. То есть, остается возможность смещаться стержням относительно друг друга, что уменьшит давление на стык.

Установка решеток в траншеи

Две решетки готовы, можно укладывать в траншею и опалубку. Но перед этим надо установить на дно подставки, которые обеспечивают нахождение армирующего каркаса в теле бетонной конструкции. То есть, обеспечивать расстояние от плоскостей фундамента – 5-8 см. Можно использовать готовые изделия из металла, изготавливают их своими руками из остатков арматуры, другого стального профиля, используют цельные кирпичи, камень подходящего размера.

Решетки устанавливаются строго вертикально по отвесу и крепятся между собой поперечными элементами каркаса. Начинать крепление нужно снизу, поднимаясь вверх.

Готовые подставки под фундамент

Армирование подошвы

Армирование ленточного фундамента с подошвой, которая увеличивает несущую способность конструкции, проводится с некоторыми нюансами.

• Траншея выкапывается на один метр шире, чем ширина основания (подошвы).
• Устанавливается опалубка под подошву.
• Закладывается армирующий каркас основания.
• Собирается армокаркас ленты дома, устанавливается на предыдущую конструкцию и крепится к ней проволокой по соприкасаемым элементами через каждые 20 см.
• Монтируется опалубка ленты фундамента.
• Проводится заливка бетонного раствора.

Через 7 дней можно опалубку разобрать, через 10 дней фундамент гидроизолируют и засыпают грунтом. Через 28 дней его можно нагружать.

Как армировать углы ленты фундамента

Углы фундаментной конструкции подвергаются самым большим нагрузкам, поэтому к их армированию подходят с позиции усиления соединения двух каркасных решеток. Существует несколько схем и правил, которыми пользуются в строительстве. Они однозначно непростые, но выбирать приходится одну для всех узлов.

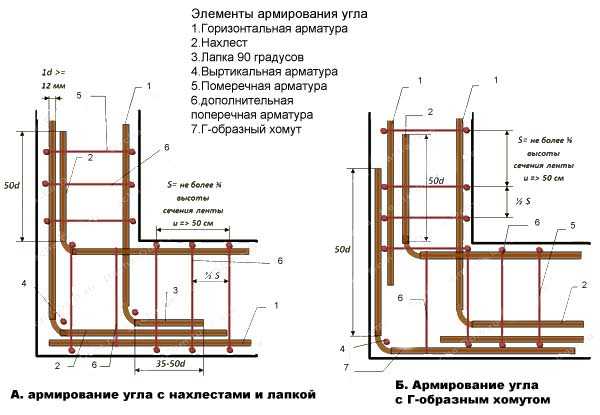

Схемы армирования углов фундамента

На фото показаны две схемы соединения двух смежных армокаркасов, расположенных в соседних траншеях ленточного фундамента. Хорошо видно, что для соединения используются концы арматурных стержней, которые согнуты под прямым углом и входят в соединения со смежными прутьями внахлест.

Важно понимать, такой переход армирования требует дополнительных вертикальных элементов каркаса, которые устанавливаются прямо в углу конструкции. Поэтому их вяжут внутри траншеи после сборки ленты. Стержни, укладываемые внахлест, также связываются между собой проволокой. Чем ближе к углу фундамента, тем чаще устанавливаются поперечные и вертикальные элементы с шагом, равным половине основного шага. Без этих нюансов говорить о качестве не приходится. Это расходы, они неизбежны, если говорим о качестве конечного результата.

Как армировать мелкозаглубленный ленточный фундамент

Существуют нормативы, обозначенные строительными стандартами, где говориться:

1. Если возводится здание, высота которого не превышает 10 м, и оно относится к категории «с пониженной степенью ответственности», то армировать фундаментную конструкцию дома необязательно.
2. Если по проекту постройка превышает по высоте 10 м, и относится оно к категории общественных и жилых зданий с несколькими квартирами, то армирование проводится в обязательном порядке. Шаг арматуры должен располагаться в пределах 20 см.

Еще один момент в сооружении мелкозаглубленных ленточных фундаментов, на который надо обратить внимание. Это ошибка разработчика проекта или производителя работ. Нельзя укладывать одну арматурную сетку в центр фундамента. Так поступают в плитных конструкция. В лентах вся нагрузка располагается по краям, внутри нее давление мизерное. Поэтому даже в небольших по размерам конструкциях надо устанавливать две решетки.

Небольшой каркас для мелкозаглубленного фундамента

Варить или вязать арматурный каркас

Вопрос, который волнует многих. Все будет зависеть от диаметра используемой арматуры. Но так как в частном домостроении чаще используются прутья диаметром не больше 18 мм, то сварка пагубно влияет на их структуру. Она при нагреве меняется, что снижает прочность и жесткость изделия. А это недопустимо при сооружении такой ответственной конструкции, как ленточный фундамент. Поэтому лучше отдать предпочтение вязке проволокой.

Заключение

Армирование ленточного фундамента – дело непростое. Здесь используются предварительные достаточно строгие расчеты, определенные схемы расположения арматурных стержней и правила их соединения. При кажущейся простоте, это на самом деле сложный процесс, который выполнять на глаз не стоит. Это снизит качество конечного результата, что отразится в конечном итоге на эксплуатации самого дома.



viascio.ru

Армирование ленточного фундамента: расчет арматуры, особенности конструкции

Оглавление:

1. Расчет арматуры для ленточного фундамента
2. Формулы для расчета арматуры
3. Армирование углов
4. Особенности конструкции арматурного каркаса

Армирование бетонных фундаментов проводится для увеличения прочности и несущей способности основания. Эти параметры зависят от толщины арматуры, ширины и длины ячеек каркаса, формы стальных прутьев, способа вязки мест их пересечений. Расчет производится с учетом напряжений, которые возникнут при возведении дома. Например, армирование ленточного фундамента осуществляется с учетом продольных растяжений, которые обусловлены его конструкцией. В узких и длинных траншеях поперечные и вертикальные прутья практически не участвуют в распределении нагрузки, а лишь являются скрепляющими элементами.

Расчет арматуры для ленточного основания

Расчеты производятся на этапе проектирования дома, и в документацию вносятся следующие данные:

• класс и сечение арматуры,
• способ укладки и вязки,
• необходимое количество материалов.

В малоэтажном домашнем строительстве применяют, как правило, прутья d=12 мм. Для продольных элементов каркаса берут арматуру только с ребристой поверхностью, для поперечных и вертикальных можно использовать прутки гладкие, с меньшим диаметром. Если решено делать самостоятельные расчеты, обязательно учитываются нормы СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Они обозначают минимальное количество арматуры, которое составляет 0,1% площади сечения фундамента. От этой цифры зависит количество прутьев и размер их сечения. Для периодического профиля указывается размер наружного диаметра.

Площадь сечения ленточного фундамента определяется перемножением его ширины и высоты. Например, траншея имеет габариты 70 см в глубину, 40 см в ширину. Площадь сечения в таком случае составит:

70х40=2800 см2.

Эту величину умножают на 0,1 и получают минимальную площадь прутка 2,8 см2. Также имеет большое значение количество поясов: 1, 2 или 3. Два пояса гарантируют более равномерное распределение нагрузки в мелко- и среднезаглубленном фундаменте, а 3 пояса применяют для глубоко заглубленных оснований. При расчете диаметра прутьев учитывают общую высоту каркаса, которая в случае 2-х поясов вычисляется сложением их высот. СНиП определяет граничное значение высоты 80 см. Это значит, что если суммарная высота каркаса меньше этой цифры, то минимальный диаметр прутка составляет 6 мм, если каркас выше 80 см, берут арматуру от 8 мм.

Формулы для расчета арматуры

Однако нельзя основываться лишь на этих данных, надо произвести конкретный расчет по таблицам СНиП с учетом габаритов своего фундамента. Для самостоятельных вычислений можно использовать следующие формулы:

1. Длина арматуры в погонных метрах на 1 пояс D=PхK (P — длина фундамента, K — количество прутьев в 1-ом поясе).
2. Число горизонтальных перемычек Q=P/L (L — длина ячейки каркаса).
3. Длина перемычки C=Tх(K-1)+0,05 (T — шаг между продольной арматурой).
4. Число вертикальных перемычек J=P/N (N — шаг между вертикальными прутьями).
5. Длина вертикального прутка между поясами U=Hх(P-1)+0,05 (H — расстояние между поясами каркаса).

Армирование углов основания

Ленточный фундамент имеет несколько углов, в которых важно грамотно укладывать армопояс. В случае ошибок именно в этих местах начинается деформация основания, бетон трескается, что приводит со временем к разрушению дома. Для исключения погрешностей соблюдается схема армирования ленточного фундамента, предусматривающая использование хомутов. В каждом прутке делают загиб, который должен загнутым концом упереться в противоположную стену.

При этом часто длины прутка просто не хватает. Тогда делают соединение со стержнем Г-образной формы. Следует учесть, что армирование углов Г-образными и П-образными хомутами выполняется по всей высоте конструкции. Длина элементов П-хомутов составляет 2 ширины фундамента. Использование хомутов важно для предотвращения выгиба сжатых стержней в местах угловых сопряжений. Запрещено делать каркас в углах простым перекрещиванием арматуры.

Особенности конструкции арматурного каркаса

Конструкцию можно собрать 2-мя способами: непосредственно в траншее сразу всю или заранее отдельными блоками, залитыми бетоном (заводское изготовление). В первом случае получают более надежный ленточный монолитный фундамент (при условии грамотной вязки каркаса). Во втором случае слабыми местами основания считаются соединения блоков. Они скрепляются между собой так же: при помощи армированного бетона.

Сборка металлического каркаса на месте требует соблюдения следующих условий:

1. На дно траншеи предварительно засыпается песчано-гравийная подушка высотой 30 см. Затем устанавливается съемная или несъемная опалубка. Ее устойчивость во время заливки бетона гарантируют внутренние распорки, которые ставят после монтажа арматуры, а также наружные подпорки из бруса или досок.
2. Арматура должна находиться на расстоянии 5 см от опалубки, то есть, если ширина траншеи составляет 40 см, то ширина стального каркаса будет равна 30 см.
3. Работы начинают с установки вертикальных стоек, к которым будут крепиться продольные прутья каркаса. Они имеют ребристую поверхность и самый большой диаметр из всей используемой арматуры. Например, если продольные прутья берут диаметром 16 мм, то вертикальные стойки — минимум 20 мм.
4. Стойки должны зайти в грунт на глубину 2 м. В местах поворотов вертикальные стойки каркаса располагают на расстоянии в 2 раза меньше, чем на прямых участках.
5. Вертикальные перемычки устанавливают в местах стыков горизонтальных перемычек, и дополнительно с шагом 20 см (шаг горизонтальных прутков стандартно выбирают 30 см).
6. Места пересечений соединяют вязальной проволокой при помощи крючков, пистолета для вязки проволоки, шуруповерта или специальных скрепок. Также можно применить пассатижи. Длина одного отрезка проволоки составляет 20 см.

Продольную арматуру укладывают в количестве 2-3 прута. Расстояние между ними согласно СНиП должно быть 25-40 см. Важно соблюдать такое же количество прутьев во втором поясе каркаса, если он предусмотрен проектом. Вертикальные и горизонтальные ряды арматуры располагают под углом 90º относительно друг друга.

osnovam.ru

Схема армирования и расчет арматуры для ленточного фундамента

Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность постройки. Являясь основой здания, фундамент принимает на себя нагрузку и перераспределяет ее на грунт. Верхняя плоскость конструкции, представляющая собой основу для внешних и внутренних стен, называется обрезом, а нижняя, выполняющая функцию распределения нагрузки – подошвой.



Содержание:

1. Характеристики ленточного фундамента
2. Выбор диаметра прута
3. Схема армирования фундамента
4. Расчет арматуры для фундамента
5. Самостоятельная заливка перекрытия



Характеристики ленточного фундамента

Наиболее распространенными в частном строительстве являются железобетонные ленточные фундаменты.

Это обусловлено относительной простотой закладки – при его устройстве можно обойтись без применения грузоподъемной и специальной строительной техники. Важно правильно произвести не только расчет сечения и заглубления, но и расчет арматуры для ленточного фундамента.

Особенной популярностью этот тип фундамента пользуется благодаря тому, что подходит  практически для любых грунтов и отличается самым большим сроком службы – до 150 лет.

Такую долговечность обеспечивают не только физические характеристики бетона, но и выбор правильной схемы армирования. Несмотря на видимую прочность, бетон является достаточно хрупким материалом и даже при незначительных сдвигах грунта может лопнуть. Для придания ему некоторой пластичности и применяется армирование. Производится оно при помощи металлического прута. Причем большая его часть должна иметь ребристую поверхность. Это необходимо для улучшения сцепления с бетоном.

Выбор диаметра прута

Расчет нагрузки на фундамент жилого дома, а, следовательно, и выбор диаметра арматуры  производится специалистами при разработке проекта. Чаще всего используется арматура диаметром 10 или 12 мм, значительно реже 14мм. И только для небольших легких построек на непучинистых грунтах допустимо использование прута диаметром 8 мм.

Схема армирования фундамента

Для обеспечения прочности фундамента необходимо укрепить как нижнюю его часть, так и верхнюю. Для этого используется два горизонтальных ряда стальных прутьев, соединенных между собой вертикальными перемычками.

Основную нагрузку в зонах растяжения фундамента принимают на себя продольные горизонтальные пруты, тогда как вертикальные и поперечные горизонтальные используются в основном в качестве каркаса, а так же для придания фундаменту прочности на срез. Как правило, достаточной считается закладка четырех горизонтальных продольных стальных ребристых прутьев – двух по верху и двух по низу.

Вертикальные перемычки могут располагаться на расстоянии от 30 до 80 см одна от другой и зачастую изготавливаются из гладкого прута меньшего диаметра, что вполне допустимо.

Следует помнить, что расстояние между продольными прутьями армирования не должно превышать 0,3 м, а для защиты стали от коррозии прут должен быть заглублен в бетон минимум на 5 см.

Расчет арматуры для фундамента

Когда решение о схеме армирования фундамента принято, важно правильно рассчитать необходимое количество материала, чтобы дважды не платить за доставку, если обнаружиться, что его не хватает. Да и тратиться на излишки вряд ли кому-то захочется.

Для начала необходимо посчитать, сколько ребристой арматуры вам понадобится. Для этого нужно вычислить периметр вашего дома, прибавить к этому числу длину внутренних стен, под которыми будет проложен фундамент, и умножить все это на количество прутьев в схеме.

В качестве примера рассчитаем количество арматуры необходимое для закладки фундамента размером 5/6 м с одной внутренней стеной длиной 5м. Допустим, что схема армирования предусматривает 4 продольных прута диаметром 12мм. Итак:

 (5+6)*2=22 – периметр здания

22+5=27 – общая длина фундамента

27*4= 108 – общая длина арматуры

Если вам не удалось приобрести прут необходимой длины, и вы планируете соединять отрезки, делать это необходимо с большим нахлестом – не менее 1 метра.  Учитывайте это в расчетах. Мы допустим, что каждый продольный прут нашего каркаса будет иметь одно соединение.

4(количество прутьев в схеме)*5 (количество стен) = 20

Итого, получаем 20 соединений, а значит, дополнительно потребуется 20 метров арматуры. Прибавляем к предыдущему значению и получаем:

108+20=128м

Теперь рассчитаем необходимое количество гладкого прута, диаметром 8мм для вертикальных стоек и горизонтальных поперечных перемычек.

Примем расстояние между перемычками равным 0,5 м. Тогда, разделив общую длину фундамента на это значение, мы получим количество армировочных «колец».

27/0,5 = 54 – общее количество армировочных колец

Если высота армировочной решетки 0,5м, а расстояние между прутьями 0,25м, то расчет арматуры будет выглядеть так:

(0,5+0,25)*2 = 1,5 – периметр одного «кольца»;

54*1,5 = 81м – общая длина прута.

В расчетах так же необходимо учитывать возможные обрезки и нахлесты. Рассчитать их точное количество не удастся, так что специалисты советуют прибавлять примерно 10% к получившейся длине.

81+10%=89,1

Округляем в большую сторону и получаем 90м.

Достаточно редко прут или арматура продается на метраж. Значительно чаще, а точнее почти всегда, мы платим не за длину, а за вес изделия.  Для того чтобы определиться с точным количеством необходима таблица расчета арматуры. Большинство крупных предприятий по выпуску металлопроката обязаны соблюдать требования ГОСТ 5781-82, где и указана масса одно метра того или иного вида изделий. Существует так же ГОСТ 2590-88, регламентирующий вес стального круга. Необходимо заметить, что цифры в обоих документах совпадают, а разница заключается лишь в том, что шаг диаметров круга значительно меньше, чем шаг диаметров стержневой арматуры. Для стержневой арматуры эти значения таковы:

Диаметр прута                                        Вес в кг/м

            8                                                         0,222

           10                                                        0,395

           12                                                        0,888

           14                                                        1,210

Исходя из этой таблицы,  можно произвести  расчет массы арматуры необходимой для заливки нашего фундамента:

128*0,888=113,664кг – необходимое количество ребристой арматуры диаметром 12мм

90*0,395=35,55кг — необходимое количество гладкого прута диаметром 10мм

Огромное значение имеет так же способ соединения деталей конструкции. Многие ошибочно считают, что чем крепче соединить прутья между собой, тем долговечнее будет фундамент и выбирают для монтажа каркаса сварку. Однако в процессе сваривания нарушается структура металла, что ведет к его преждевременному разрушению. Специалисты советуют соединять арматуру вязальной проволокой. Проще всего делать это крючком, вот так:

Самостоятельная заливка перекрытия

К сожалению, стоимость готовых железобетонных конструкций достаточно высока. Поэтому достаточно часто стараясь сэкономить, их изготавливают самостоятельно. Перекрытия, как и любые другие ЖБК, требуют армирования. Как правило, для этого используют решетку с ячейкой 15/15см. При толщине перекрытия до 15см достаточно одной арматурной сетки. С увеличением толщины плиты, количество решеток увеличивается.

Правильно произвести  расчет арматуры перекрытия достаточно просто. В качестве примера рассчитаем перекрытие размером 5/6м. Следует учитывать, что арматура не должна доходить кромки плиты на 10 см. Тогда ширина укрепленного участка составит 4,8м. Рассчитаем необходимое количество материала.

480/15=32 – количество прутьев для армирования плиты в длину. К этому значению необходимо прибавить еще один отрезок – кромочный. В итоге получаем 33 прута длиной 5,8м каждый. Итого: 33*5,8=191,4м.

Точно так же рассчитываем количество материала для укладки в ширину:

580/15=39(округлили) – количество прутьев;

39*4,8=187,2м – длина арматуры, необходимой для укладки в ширину.

Складываем оба полученных значения:

191,4+187,2=378,6м – общая длина необходимого материала.

Теперь остается только вычислить массу такого количества арматуры, используя таблицу. Как правило, для этих целей применяется прут диаметром 10мм.

Как видите, расчет количества арматуры достаточно прост. Но все же не стоит пренебрегать помощью специалистов, особенно в той части, которая касается сбора нагрузок на фундамент и определения типа грунта. Все остальное вы в состоянии с успехом проделать самостоятельно.



strport.ru

Расчет количество арматуры для ленточного фундамента: СНиП, пример

Устройство  основания строящегося здания требует решение такой задачи, как расчёт арматуры для ленточного фундамента, необходимой для устройства каркаса. Для решения вопроса необходимо понимать назначение металлического каркаса в бетонных конструкциях. Уметь проектировать ленточный фундамент с учётом воздействия нагрузок при предельном состоянии конструкции. Знать как выполняются расчёты и формируется каркас.

Важно сразу определиться с количеством арматуры того или иного класса, подсчитать стоимость. Задача непростая, но выполнимая даже при самостоятельном проектировании.

Зачем нужна арматура

Применение армирования при монтаже монолитного ленточного фундамента превращает бетон в качественно новый материал — железобетон. Сам по себе бетон имеет строение решётки в узлах которой находятся твёрдые фракции щебня или гравия, обладает высокой прочностью на сжатие и низкую на растяжение.

Когда на бетонную балку, рассчитываемую как жёстко защемлённую с двух концов, воздействует распределённая нагрузка, она прогибается.

При этом низ балки работает на изгиб, верх на сжатие и наоборот при пучинистости грунта. Пример расчёта каркаса приведён ниже.

Для увеличения жёсткости конструкции и устойчивости внутри монолитной конструкции устанавливается каркас из металлической или стеклопластиковой (композитной) арматуры расчётного диаметра. Получается железобетонная конструкция с высокими характеристиками на сжатие и растяжение.

Формирование каркасов в ленточном фундаменте

Рабочая арматура устанавливается устанавливается по верху и низу каркаса ( считается, что срединный слой не деформируется), работает в балке совместно с бетоном. При достижении предельных состояний бетона на изгиб, арматура включается в самостоятельную работу по поддержанию конструкции в проектном состоянии и положении.

Как рассчитывается диаметр и количество арматуры

Количество необходимой для монтажа рядов арматуры, диаметр и класс подсчитывается на этапе составления в проекте, указывается в расчётной части пояснительной записки. Полноценный расчёт фундамента, каркаса требует профессиональных знаний, умение разбираться в темах по основаниям и фундаментам, строительной механики, правильно интерпретировать положения СНиП.

Полный корректный расчёт армирования каркаса производится при строительстве сооружений 1 класса по отчётам инженерно-геологических изысканий. При индивидуальном строительстве дома с 2—3 классом ответственности армирование назначается конструктивно с учётом требований СП 52-101-2003.

Применение онлайн-калькулятора

Для тех, кто доверяет себе в решении этого сложного и ответственного решения, рекомендуется применять онлайн-калькуляторы которыми пользуются бесплатно на соответствующих сервисах. Калькуляторы однотипные, с минимальными требованиями по вопросам для базы данных:

1. Указывается тип фундамента. Для этого необходимо выбрать примерно похожий на проектный из 5 вариантов. На сайте возможно более точно выбрать тип фундамента, убирая стены из предложенного расширенного варианта, меняя геометрическое расположение, приближаясь к проекту. Стены убираются назначением нулевого размера.
2. Из выпадающего списка выбирается марка бетона для ленточного фундамента.
3. В поле вводится общая длина фундамента, включая перегородки (метры).
4. Вводится высота и ширина ленты в соответствующие поля (сантиметры).
5. Поставьте галочку напротив «рассчитать арматуру». Выберите: есть бетонная подготовка или нет. Из списка укажите в поле длину металлического сортамента, который продаётся на оптовом складе, выберите минимальное сечение несущей арматуры.

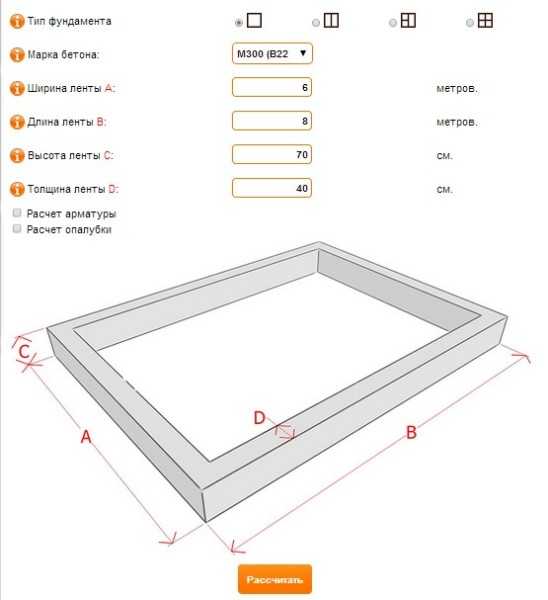

Так выглядит на дисплее вариант онлай-калькулятора

6. Если требуется посчитать количество досок — поставьте галочку напротив «расчёт опалубки», введите в соответствующие поля длину, ширину, толщину доски, которые предполагается использовать под опалубку.
7. Нажмите на кнопку «Рассчитать».

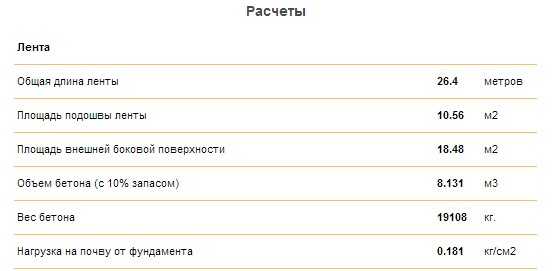

В результате, калькулятор сделает расчёты, выведет в виде таблиц полученные данные. Авторы калькуляторов уверяют, что алгоритм программы основан на положениях, формулах СП 52-101-2003, СНиП 3.03.01-87.

Отчёт по фундаментамОтчёт по требуемому количеству досок на опалубкуТак выглядит отчёт по металлу каркаса.

Самостоятельный расчёт

Как вариант — сделайте расчёт количества арматуры, сечение, расположение своими силами. Назначить арматуру необходимо конструктивно.

Воспользуйтесь положением СП 52-101-2003: при расчёте фундаментов по природной несущей способности грунтов, предельным состояниям бетонных конструкций на изгиб — принимать минимальное количество общей площади сечения рабочей арматуры равным 0.001—0.005% от площади сечения фундамента. Для ленточных фундаментов рекомендуется применять коэффициент 0.оо2%.

Пример и алгоритм подсчёта выглядит так:

1. Выберите в проекте значения высоты и ширины фундамента. Вычислите площадь. Если размеры по наружным, внутренним осям разные, проводите расчёты сечений отдельно чтобы получить наиболее достоверные данные по арматуре. Например: высота фундамента = 1200 мм, ширина = 400 мм. Площадь = 480 000 мм².
2. По положению СП принимаем конструктивно минимальную площадь сечения рабочей арматуры в зависимости от площади сечения для ленточного фундамента: 480 ооо мм²*0.002= 960 мм².
3. По таблице сечений в зависимости от диаметра арматуры находим: подходит 4 прута класса А 400 ( ГОСТ 5781-82) диаметром 18 мм или 4 стеклопластиковых прута диаметром 16 мм (ГОСТ 31938-2011) из условий равнопрочности композитных и стальных изделий. Если сечения фундамента по осям разные, подсчитывайте арматуру отдельно.
4. Дальнейший расчёт сколько нужно металла полностью зависит от периметра фундамента по осям.

При расчёте количества рабочей арматуры и обвязки каркаса необходимо учитывать положения СП 52-101-2003:

1. Минимальный защитный слой бетона для каркаса из металла =40 мм или 50 мм для агрессивных химически грунтов (таблица. 1).
2. Минимальное расстояние между рабочими стержнями арматурного каркаса по нижнему поясу =25 мм, по верхнему поясу =30 мм (пункт 8.3.3).
3. Длина перепусков при стыковке для А 400 и А 250 — минимум 250 мм. В одном сечении не более 50% стыков рабочей арматуры и 25% гладкой конструкционной А 250 (пункт 8.3.27).
4. Для А 400 предусматривать прямую анкеровку, для А 250 — крюк или петля (пункт 8.3.18).
5. Горизонтальное расстояние между конструкционными хомутами (шаг) рекомендуется принимать 300—400 мм.

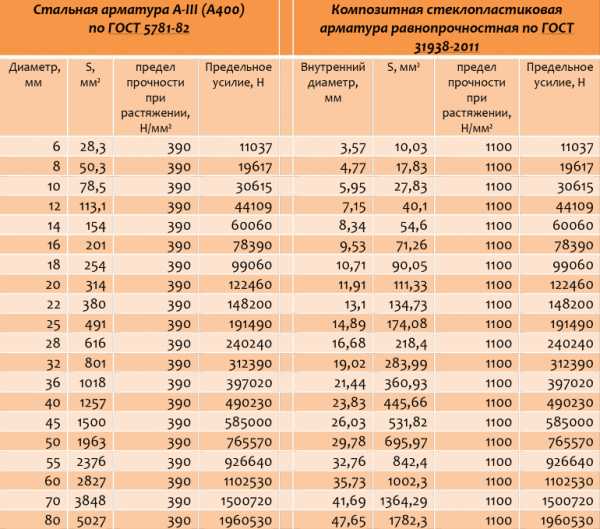

Таблица для расчёта сечения

Руководствуясь этими положениями нетрудно будет подсчитать общую длину металла А 400 и А 250 для всего каркаса фундамента. Расчёт стеклопластиковой арматуры производится аналогично, но диаметры выбираются ниже. Например, выбор А 400 диаметром 14 мм соответствует 12 мм композита.

fasad-prosto.ru

Расчёт арматуры на ленточный фундамент

Монолитный фундамент обязательно должен быть армированным, чтобы хорошо переносить деформационные и прочие нагрузки. В идеале арматурные прутья должны работать на растяжение, а бетон должен принимать на себя сжимающие нагрузки. В том случае, если Вы самостоятельно возводите ленточную несущую конструкцию для дома, то придётся рассчитать не только бетонную смесь, также необходимо будет провести расчёт арматуры на ленточный фундамент. В данной статье будет рассказано о том, как выбрать правильную арматуру, а также как рассчитать необходимое для строительства количество данного материала.

Какое количество арматуры положить в фундамент?

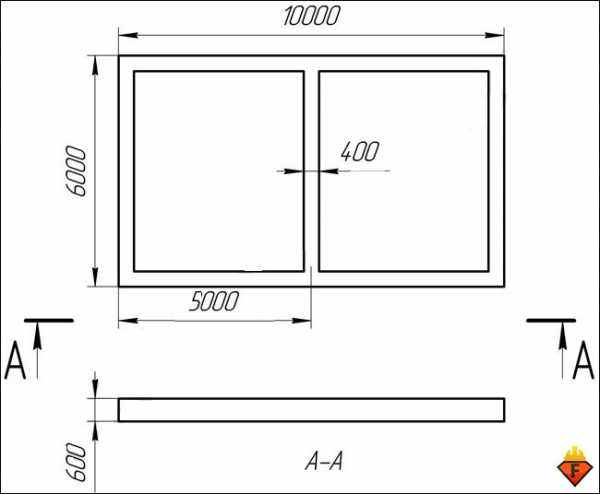

Для большей понятности для читателей расчёт арматурных изделий будет производиться на примере ленточного основания со следующими параметрами: высота 600 миллиметров, ширина ленты 400 миллиметров.

Минимальное допустимое количество арматуры, которое может содержаться в монолитном ленточном фундаменте, определено СНиП «Бетонные и железобетонные конструкции». В данном документе говорится о том, что содержание арматурных изделий не должно быть меньше 0,1% от суммарной площади сечения ЖБ-элемента. Расчёт арматуры монолитного ленточного фундамента должен учитывать отношение ленты и общего сечения арматурных прутьев.

Площадь сечения ленты в нашем случае будет равняться 600*400=240000 мм.2. Учитывая эти данные, определяется количество арматурных прутьев, с помощью которых будет выполнено продольное армирование несущей конструкции. При расчётах Вы можете использовать нижеприведённую таблицу. Необходимо перевести квадратные миллиметры в квадратные сантиметры, а полученное число затем умножить на 0,001. То есть 240000 мм.2 = 2400 см.2, 2400 см.2*0,001 = 2,4 см.2.

После получения данных параметров, расчёт арматуры для ленточного фундамента должен проводиться с использованием специализированной литературы. В пособии по проектированию «Армирование элементов монолитных железобетонных зданий» указано, что если длина стороны основания превышает 3 метра, то разрешается применение арматурных прутьев, диаметр которых составляет 12 и более миллиметров. А чтобы нагрузки, приходящиеся на несущую конструкцию, более равномерно распределялись, следует создать два армирующих пояса, которые будут содержать в себе по два арматурных прута вышеописанного сечения.

Если армирующий каркас в высоту не превосходит 800 миллиметров, то минимальный диаметр поперечных арматурных изделий не должен быть меньше 6 миллиметров, а также меньше четверти от диаметра продольных прутьев. В том случае, если каркас выше 800 миллиметров, то расчёт арматуры должен проводиться с учётом минимального диаметра арматурных изделий в 8 миллиметров.

Расчёт и выбор армирующих изделий для плитных несущих конструкций осуществляется по такому же принципу. Только площадь сечения фундамента, выраженную в квадратных сантиметрах, следует умножить на количество продольных арматурных прутьев. А как провести расчёт арматуры для столбчатого основания? Можно использовать прутья сечением 10-12 миллиметров. Для столбов, диаметр которых меньше 200 миллиметров, хватит трёх прутьев. Если возрастает диаметр сваи, то возрастает и количество необходимых арматурных изделий. Гладкая шестимиллиметровая арматура пригодится в качестве связки для вертикально стоящих прутьев.

При самостоятельном армировании несущей конструкции очень важным этапом является проведение максимально точных расчётов армирующих изделий перед их закупкой. В нижеприведённых примерах будет показан расчёт арматурных изделий для столбчатой, ленточной и плитной несущей конструкции, за основу будет взят дом 10×6 метров.

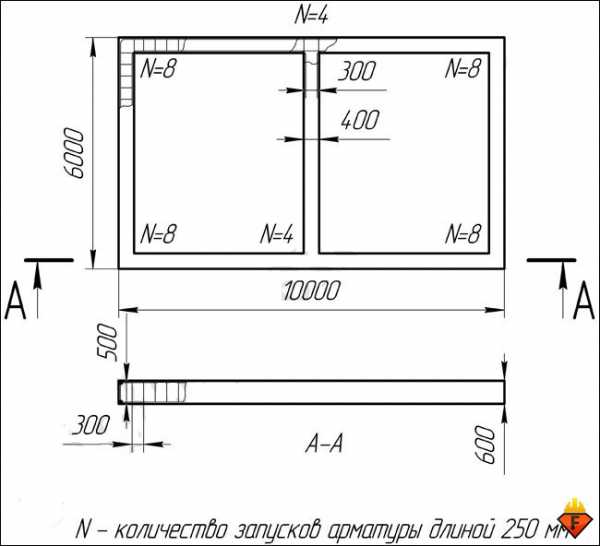

Расчёт количества арматуры под ленточный фундамент

Суммарная длина основания будет равняться 10000*2+(6000-2*400)* = 35600 мм. или 35,6 метров. Общая длина продольных армирующих изделий составит 35,6*4+10 = 152,4 метров при учёте общего количества запусков арматуры общей длиной 10 м. (40*250 = 10000 мм.) и использовании 4 прутьев, уложенных вдоль. В этих расчётах не учтена арматура гладкого профиля.

Длина поперечной арматуры (и вертикальной и горизонтальной) с учётом отступа от поверхности бетона на 50 мм. будет равна 300*2*500*2 = 1600 мм. или 1,6 метров. Если суммарная длина ленточного основания равна 35,6, а шаг между прутьями равен 300 мм., то таких соединений будет 35,6/0,3 = 119. В итоге конечная длина всех вместе взятых поперечных гладких арматурных прутьев будет равна 119*1,6 = 190,4 метров.

x

Расчёт шага арматуры зависит от типа возводимого сооружения и нагрузки, которая будет оказываться на фундамент. Для дома 10×6 метров на ленточном основании идеальным вариантом будет 200 миллиметров.

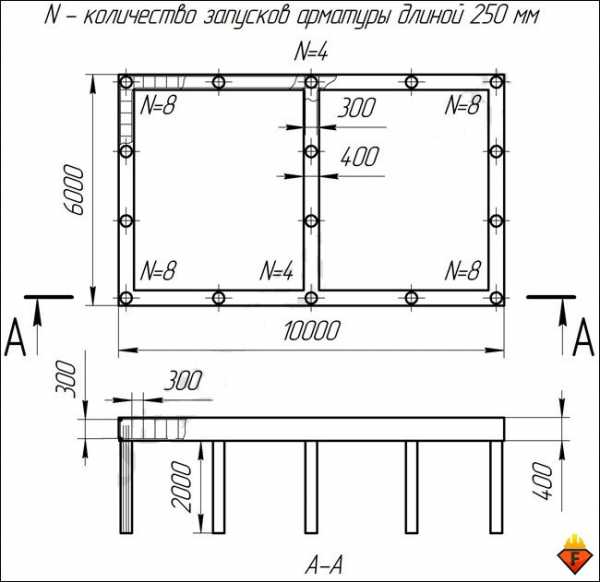

Расчёт арматуры для свайного буронабивного фундамента

В этом примере будем «строить» несущую конструкцию под такой же дом, но с применением буронабивных свай, расстояние между которыми будет составлять 2 метра, также в ход пойдёт сорокасантиметровая железобетонная обвязка. Нам понадобится 16 двухметровых столбов диаметром 20 сантиметров и высотой 2 метра. Какое количество армирующих изделий необходимо для такого основания?

Для каждой сваи потребуется 4 прута арматуры длиной 2350 мм.: 2 метра арматуры на саму сваю и 350 миллиметров, чтобы связать её с каркасом ростверка. В итоге на один буронабивной столб понадобится 9,4 метра арматуры (4*2350 мм.), а на 16 столбов нужно 150,4 метров армирующих изделий. Чтобы правильно сформировать каркас, понадобится арматура гладкого профиля, с помощью которой будут соединены 4 вертикально стоящих прута в трёх местах. Одно соединение в длину представляет примерно 600 мм. (3*200), а три соединения – 1,8 метра. Чтобы сформировать каркас столбов из гладкой арматуры, потребуется 1,8*16 = 28,8 метров.

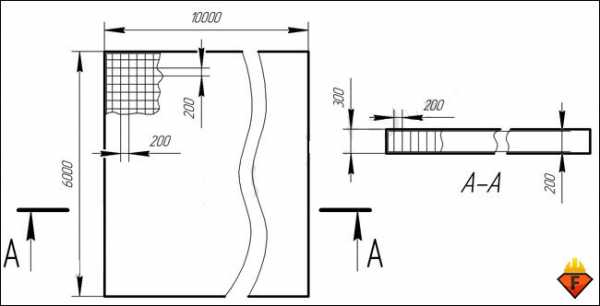

Расчёт армирования плитного основания

Для дома 10×6 метров вполне хватит плиты толщиной 300 мм. (необходимо провести расчёт нагрузки, которая будет приходиться на основание). Армокаркас выполняется из двух поясов, шаг сетки которых составляет 200 мм. Каждый пояс будет состоять из 10000/200 = 50 шестиметровых поперечных прутьев и 6000/200 = 30 восьмиметровых прутьев, которые лягут вдоль. В итоге на два пояса уйдёт (50*6+30*8)*2 = 1200 метров.

При соединении поясов арматурными прутьями будет 50*30 = 1500 соединений арматуры. Каждое изделие должно иметь длину в 20 см., учитывая отступ от края несущей конструкции, составляющий 5 сантиметров. Итого потребуется арматуры гладкого профиля: 200*1500 = 300000 мм. или 300 метров.

Процесс расчёта арматурных изделий для ростверка почти такой же, как и расчёт количества арматуры для ленточного фундамента. Понадобится столько же прутьев, сколько было описано в вышестоящем примере, то есть 152,4 метра. Однако, чтобы сформировать армокаркас с учётом высоты ленточного фундамента гладкой арматуры понадобится меньше: 119 (столько соединений)*1,2(суммарная длина прутьев арматуры, приходящихся на одно сечение) = 142,8 метров.

Информация, представленная в данной статье, пригодится тем, кто желает глубже понять такой вопрос, как расчёт армирования ленточного фундамента для строительства собственного дома.

Как восстановить силу мужчине в возрасте.Соколов: Вернул потенцию в 60 лет! Пишите рецепт: добавляем 3 капли в …Подробнее читайте в блоге Дмитрия Соколова.Как вернуть потенцию!Мужики! Потенция вернулась в 60 лет! За копейки вернул себе железную ПОТЕНЦИЮ! Записывайте рецепт: берем одну…

fundament-prosto.ru

Самостоятельный расчет арматуры на ленточный фундамент

Просмотров: 796

Комментариев:

Рейтинг:

Основание дома требует армирования. Перед началом работы необходимо выполнить расчет арматуры для ленточного фундамента. Количество металлических прутьев зависит от особенностей материала для основания и его глубины.

Схема армирования ленточного фундамента.

Строительство основания

Предварительно выполняют подготовительные работы. Использование любого материала требует траншеи с прямыми углами, которая совпадает с периметром будущей постройки. Выполнить разметку можно с помощью нескольких колышков из металла или древесины, метрической рулетки и прочной нити. Чтобы получить прямые углы, колышки вбивают в требуемые точки, растягивая от них по две нити длиной 3 и 4 м. На 2 этапе выкапывают траншею.

Таблица расчета арматуры для ленточного фундамента.

На 3 этапе выполняют укладку песочной прослойки толщиной в 10-15 см, позволяющей стабилизировать грунт. Затем производят заливку и армирование. Расчет арматуры на ленточный фундамент производится с учетом его глубины. Основаниям заглубленного типа, на нестабильных грунтах, пучинистых или техногенных требуется 2 армопояса. Эксперты советуют утрамбовывать песочную подушку, заливая ее водой. Песок просядет до нуля и последующих оседаний не будет.

На 4 этапе выполняют вязку арматурного каркаса. Сварка для подобной конструкции не подходит из-за низкой степени гибкости. Вязку выполняют с помощью мягкой проволоки из стали. На 5 этапе выполняют опалубку части основания, выступающей над поверхностью грунта. Материал для конструкции — доски. Высота зависит от высоты и массы будущего здания и особенностей грунта. Фундамент в этой части требует армирования каркасом или сеткой.

Вернуться к оглавлению

Выбор арматуры для основания

Инженеры в работе над объектами промышленного строительства производят расчет арматуры для ленточного фундамента, но для частного строительства небольших объектов, гаражей, пристроек подходят прутья по 8 мм в диаметре, а для малоэтажных домов — по 10-12 мм. Для армирования ленточного фундамента массивного сооружения применяют арматуру диаметром больше 14 мм.

Каркас для основания из ленты — объемный прямоугольник с 2-мя несущими сверху и 2-мя снизу. Перемычки, расположенные вертикально и поперек, не испытывают большой нагрузки и требуются для сохранения целостности конструкции и придания ей прочности на срез.

Параметры для расчета арматуры для фундамента.

Шаг между перемычками зависит от размеров каркаса и достигает 30-80 см. Шаг между несущими горизонтальными элементами не должен быть менее 30 см.

Перемычки могут быть изготовлены из гладких прутьев с меньшим диаметром.

Специалисты рекомендуют соблюдать расстояние в 50 мм между наружной частью заливки и прутом, чтобы избежать коррозии.

Правильные расчеты позволяют избежать лишних затрат финансов и времени на приобретение материалов.

Требуется провести замеры всего основания вместе со стенами внутри здания и умножить полученную цифру на 4. Получится метраж несущих элементов по горизонтали. Общую длину основания необходимо разделить на шаг, через который будет выполняться вязка, и умножить полученную цифру на 4, чтобы рассчитать требуемое количество перемычек. Чтобы вычислить длину арматуры на 1 пояс, используют следующую формулу:

D=P×K, где P — длина основания, K — количество прутьев в 1 поясе.

С помощью формулы Q=P/L (L — длина ячейки каркаса) можно получить число горизонтальных перемычек. Длина перемычки вычисляется по следующей формуле:

C=T×(K-1)+0,05, где T — шаг между продольной арматурой.

Для определения числа вертикальных перемычек понадобится следующая формула:

J=P/N, где N — шаг между вертикальными прутьями.

Вычислить длину вертикального прутка между поясами можно с учетом следующих данных:

U=H×(P-1)+0,05, где H — расстояние между поясами каркаса.

Вернуться к оглавлению

Основные вычисления

На примере строения 6х8 м с двумя перегородками длиной в 4 и 6 м количество требуемых материалов рассчитывается следующим образом: величина периметра (6+8)×2=28 м. Вместе с перегородками получается 28+6+4=38 м. Общая длина несущих горизонтальных прутьев 38×4=152 м.

На рынке представлены подобные прутья длиной по 6 м. Поэтому их потребуется стыковать на отрезке траншеи длиной 8 м. Получается (4+4)×2=8 стыков. Необходим нахлест в 0,5 м в каждую сторону, вместе 152+8=160 м. Вычисление по прутьям — 160/6=26,6. Потребуется 27 несущих прутьев с одинаковым сечением.

Перемычки из гладких прутьев диаметром в 8 мм с шагом в 0,5 м. Длина основания 38 м, поэтому потребуется 38/0,5×4=304 шт. первая половина из которых — горизонтальные, а вторая — вертикальные. В каркасе высотой 0,5 м и шириной 0,25 м для вертикали потребуется 304/2×0,5=76 м, а для горизонтали — 304/2×0,25=38 м прутьев.

Вязку выполняют с помощью специального крючка. Необходимо подготовить 0,5 м проволоки. На кольцах 304 точки, требуется по 4 вязки на стыки. Получается (304+(4+4)×4)×0,5=168 м. Подобная проволока представлена на рынке в бухтах с разной длиной.

tolkobeton.ru
