Столбы под фундамент – Столбчатый фундамент своими руками — несколько удобных вариантов

Содержание

материалы, конструкция, инструкция по возведению

Самым главным элементом любого строения является его фундамент. Именно опора играет главенствующую роль в надежности и долговечности здания. Очень часто сегодня можно встретить, как многие хозяева, перестраховываясь, возводит дачные строения на ленточном фундаменте. Такой выбор не всегда бывает целесообразным. Поскольку дачные строения отличаются легкостью, как, впрочем, и другие деревянные или каркасные, то для них прекрасно подойдет фундамент на столбах. Стоит сказать, что фундамент на столбах своими руками закладывается довольно легко.

У столбчатого фундамента есть некоторые преимущества. Так, например, особенно рекомендуется отдавать предпочтение столбчатому фундаменту в тех местах, где грунт перенасыщен влагой или же где морозное пучение окажет неблагоприятное воздействие на фундамент – вытолкнет его или нанесет повреждения.

Столбчатый фундамент

Разновидности столбов

Как видно из названия, в основе такого фундамента лежат столбы. Они представляют собой, заглубленные в грунт опоры, некоторая часть которых продолжает выступать над уровнем земли. Очень важно, чтобы верхний уровень таких опор был одинаковым. Распределить равномерно нагрузку на опоры, а также соединить их, позволит оборудование на выступающих участках столбов ростверка.

Бетонные столбы для фундамента следует располагать под всеми углами строения. Помимо этого, опоры также должны присутствовать и на участках с максимальной нагрузкой, а также находиться на участках, где проходит пересечение стен. Столбы допускается изготавливать из самых разных материалов:

  • Дерева;
  • Кирпича;
  • Труб металлических;
  • Бетонных блоков;
  • Бетона;
  • Труб асбестоцементных;
  • Бутового камня.

Фундамент на деревянных столбах

Реже всего можно встретить сегодня деревянный фундамент на столбах своими руками. Совершенно понятно, что деревянные столбы недолговечны. Однако возведение веранды или какой-то другой легкой деревянной конструкции может проходить и на деревянном столбчатом фундаменте. Фундамент из кирпичных столбов предполагает небольшое заглубление в землю или же полное отсутствие заглубления. При этом ширина таких опор не допускается меньше 0,38 м.

Наиболее распространенным подобным фундаментом является бетонный. Здесь опорой служат армированные столбы, сделанные из бетона. Само собой, что такой фундамент отличается высокими показателями надежности. Ширина таких опор составляет 0,4 м.

Устройство фундамента

Глубина фундамента под столб рассчитывается индивидуально, поскольку напрямую зависит от грунта, его структуры, отметки промерзания, и, конечно ж, наличия грунтовых вод. Погруженность в почву фундамента всего на 0,4 м говорит о его мелкозаглубленности, тогда как заглубленным фундаментом называют тот, что уходит в почву ниже порога промерзания, примерно, на 0,15-0,5 м.

Очень важно правильно располагать столбы, так, например, расстояние между столбами фундамента может варьироваться между 1 и 2,5 метрами, при этом расстояние более 3 метров делать крайне не рекомендуется.

Расстояние между столбами

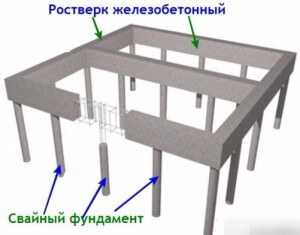

Для изготовления ростверка допускается применять прочный брус. Стоит отметить, что при возведении деревянного сооружения, деревянный ростверк также будет совмещать и должность венца закладного. В наши дни особой популярностью пользуется монолитный ростверк, формируемый из бетона. Он формируется способом заливки в опалубку из дерева. Существует две разновидности ростверка такого фундамента. Первая разновидность называется низким ростверком, когда он непосредственно лежит на самом грунте. Вторая разновидность называется высоким ростверком, когда он возвышается над уровнем земли более чем на 35-75 см.

Помимо всего прочего, столбчатый фундамент имеет одну немаловажную особенность – отсутствие возможности построения подвала.

Подготовительные работы

Прежде чем взяться за строительство фундамента, необходимо полностью подготовить всю документацию. В первую очередь, рекомендуется создать проектную документацию. Для нее потребуется следующая информация:

  1. Характеристики грунта;
  2. Силы морозного пучения;
  3. Глубина залегания грунтовых вод;
  4. Уровень промерзания грунта;
  5. Материал, из которого будет возводиться сооружение;

    Сооружение дома

  6. Количество этажей;
  7. Высота здания;
  8. Тип перекрытий;
  9. Кровельный материал;
  10. Нагрузка на те или иные участки и т.д.

После того, как вышеперечисленные сведения будут получены, необходимо произвести расчет фундамента на столбах. Это необходимо для того, чтобы правильно определить необходимое количество столбов и материал, из которого они будут изготовлены.

Земляные работы

Само собой, что прежде чем начать закладывать ленточный фундамент на столбах, необходимо тщательно подготовить участок земли. Подготовка заключается в устранении лишнего грунта, после чего производится выравнивание поверхности. В том случае, если грунт оказался глинистым, большая его часть устраняется, а на ее место засыпается песок.

Следующий этап заключается в проведении разметки участка. На основании чертежа необходимо нитью разметить площадку под фундамент. Натягивать ее следует двумя линиями строго параллельными, при этом образуемое расстояние должно соответствовать запланированному ленточному фундаменту.

Очень важно все время отслеживать углы запланированной конструкции, а также, получаемые при пересечении нитей. Само собой, что они должны соответствовать строго 90 градусам. Не стоит забывать об отметках, свидетельствующих о пересечении стен или их примыканиях, а также символизирующих о наибольшей нагрузке в данном месте.

После завершения разметки фундамента, необходимо в местах предполагаемого пролегания ленточного фундамента, изъять грунт на 30-40 см, при этом ширина должна превышать разметку на 7-10 см, поскольку этот запас пойдет на опалубку. С помощью бура необходимо сделать углубления под столбы в тех местах, где согласно чертежу будут установлены столбы. При небольшой глубине столбов, равной 1 метру, дополнительная фиксация не требуется, тогда, как глубина столбов более 1 метра требует деревянных подпорок, которые будут защищать грунт от осыпания. После подготовки ям, их дно следует устлать 10-сантиметровым песочным слоем.

Обустройство столбов

Для того чтобы сделать столбы под фундамент, понадобится бетон, листы рубероида, арматурные прутья (d=10-14 мм) и проволока (d=6 мм). Дополнительную гидроизоляцию столбам придаст рубероид, из листов которых, сложенных в два раза, формируются трубы. Закрепить стыки и швы можно с помощью скотча. По окружности такая труба также полностью проклеивается. После этого труба вставляется в яму до упора. При помощи арматурных прутьев и проволоки необходимо сварить армирующий каркас, который следует вставить в яму. При этом прутья должны возвышаться над ямой на 15-25 см.

После того, как каркас будет подготовлен, можно начинать к заливке столбов. Как залить столбы под фундамент? В первую очередь, необходимо создать подошву из бетона. Для этого необходимо залить 20-25 см слой бетона, приподняв рубероидную гидроизоляцию. После этого можно заливать всю конструкцию, тем самым, формируя столб. Очень важно после заливки утрясти бетон, что позволит полностью устранить имеющиеся пузырьки воздуха в нем. Это можно проделать с помощью глубинного вибратора, работающего от электричества. Залитые столбы должны полностью высохнуть.

Облегченный фундамент ленточный

Как при возведении обычного ленточного фундамента, потребуется также подготовить арматурный каркас, который состоит из прута арматурного с привлечением проволоки. По завершении сварки каркаса, его необходимо надежно прикрутить к прутам от столбов, которые возвышаются над уровнем грунта. Далее следует сформировать опалубку, для которой рекомендуется подбирать доски 4-сантиметровой толщины, с шириной – 10-15 см. Окончив формирование опалубки, внутрь конструкции следует настелить слой гидроизоляции. В качестве нее хорошо подойдут мембраны или полиэтилен. По завершении укладки гидроизоляции можно приступать к заливке фундамента. Само собой, что бетон также следует утрясти глубинным вибратором. Снятие опалубки допускается после полного высыхания конструкции, то есть, спустя, примерно, 28 дней. Однако период высыхания может отличаться в зависимости от погодных условий. Поэтому спешить с устранением опалубки не стоит, лучше дождаться максимальной прочности фундамента.

nafundamente.ru

Столбчатый фундамент своими руками - пошаговая инструкция для возведения

Долговечный и недорогой столбчатый фундамент обычно строится под зданиями, стены которых можно назвать облегченными – а это деревянные и щитовые бани, каркасные и выполненные из пеноблоков. Но бывает, что нулевой уровень такого типа закладывается и под тяжелой кирпичной баней – когда нужно глубокое заложение и ленточный фундамент в таком случае может разорить. Ведь столбчатые обходятся минимум в полтора раза дешевле последнего варианта, чем, собственно, и хороши.

Для обычно легкой и небольшой бани массивные ленточные фундаменты нередко сродни ненужной роскоши – а вот столбчатый подходит для такого строительства куда больше: и по цене, и по прочности. Да, традиционное устройство столбчатого фундамента не предполагает наличие подвала – но в нем русская парная как раз не нуждается.

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет. Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

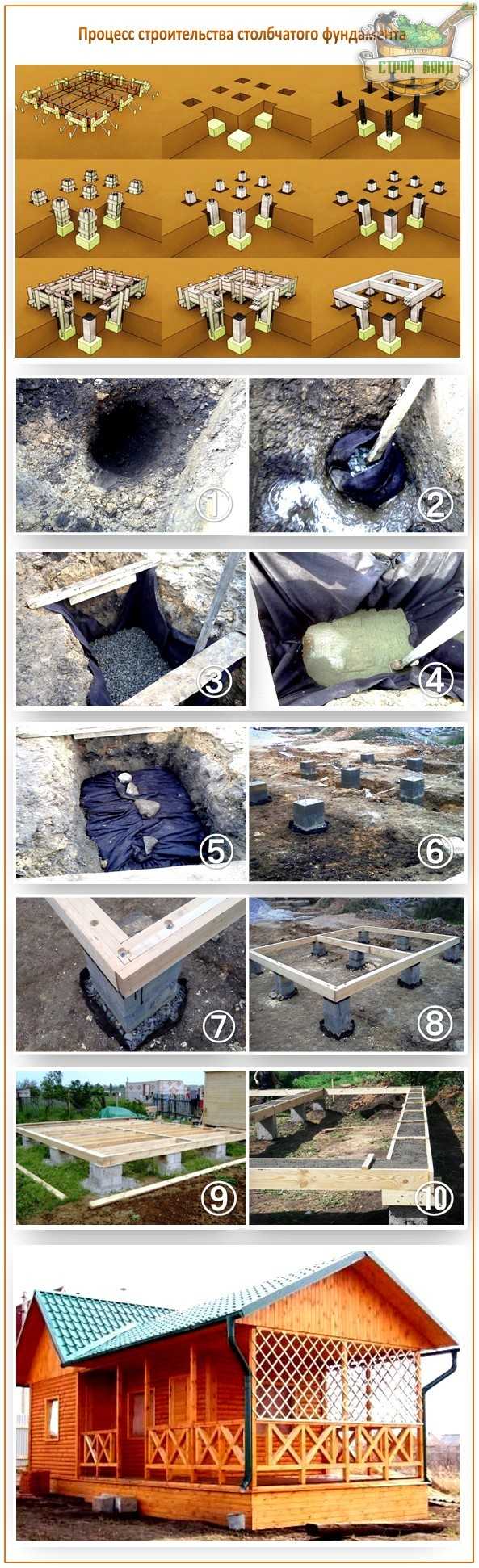

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

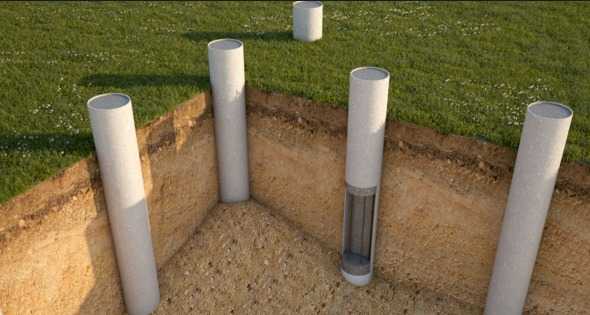

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Основательный опорно-столбчатый фундамент

Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Фундамент на столбах из бетона: особенности, виды и строительство

Под определенное сооружение (например, дом) предполагается обустройство конкретного фундамента. Столбчатые основания относятся к самым дешевым и простым в строительстве. Чаще на таком фундаменте сооружают малоэтажные производственные и общественные здания, одноэтажные загородные постройки. Ряд особенностей опорных фундаментов предполагает некоторые ограничения в их применении, которые нельзя не учитывать.

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5—2,5 м, внутренний срез прямоугольных изделий составляет 25—40 х 25—40 см, круглых — 20—25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

Вернуться к оглавлению

Особенности

Опоры столбчатого основания следует располагать так, чтобы столбы упирались в устойчивый и прочный земляной слой. Не допускается размещение опорных колод на мягкие гумусные почвы. Верхняя часть колод делается в одной горизонтальной плоскости. На них будет опираться ростверк.

При возведении легких построек ростверк не нужен. Вместо него используют металлические или деревянные балки. Возвышение оголовков должно располагаться минимум на полметра выше над землей. Это позволит избежать проникновения влаги в дом.

Если предполагается соединение колонны со столбом, в верхней его части делают углубление «стакан» или устанавливают крепежные анкера для обеспечения жесткого крепления опоры и опираемой конструкции.

Вернуться к оглавлению

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями. Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), бутобетона, блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

  • монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;
  • сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.

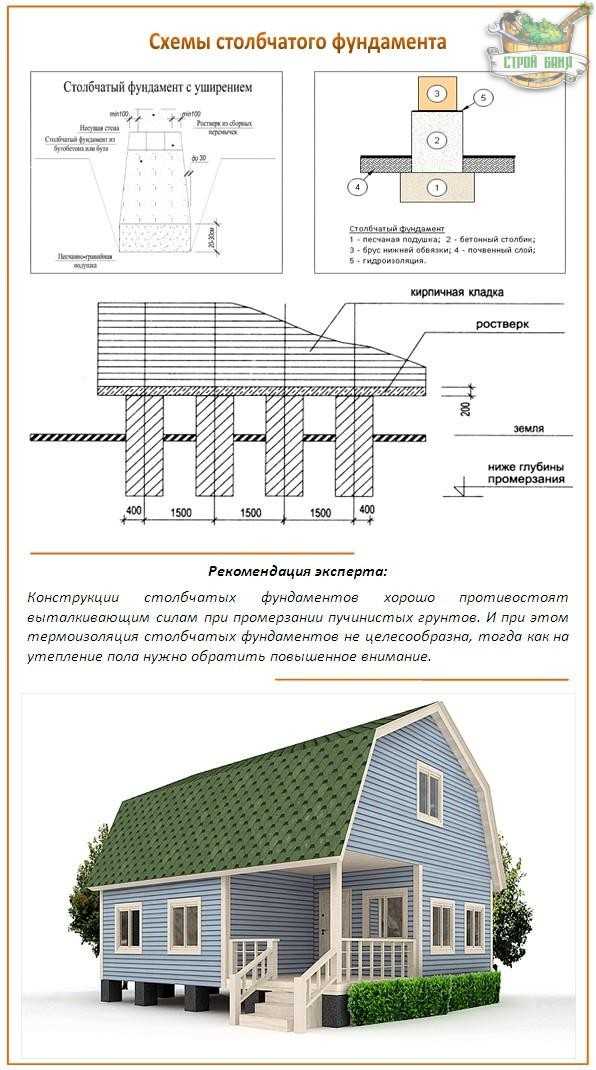

Схема устройства столбчатого фундамента.

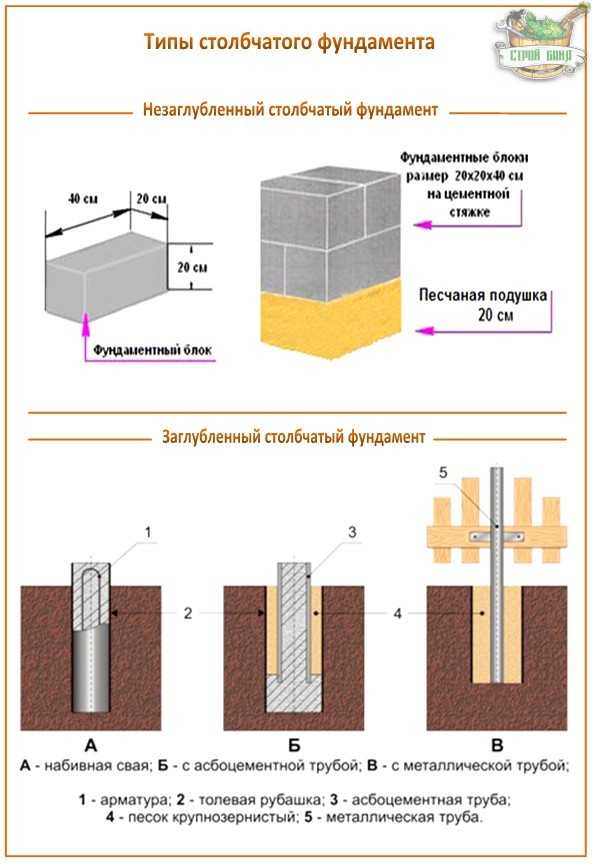

Глубина заложения определяет отдельные виды опорных оснований:

  1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
  2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
  3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента — монолит определенной формы, а вторая — подушка из песка и гравия. Пригодны для обустройства на мало- и неглинистых землях.

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Вернуться к оглавлению

Целесообразность возведения

Целесообразность возведения фундаментов на опорах имеет место, в случаях когда:

  • на земляной слой при эксплуатации здания давление от колод меньше, чем от ленточной конструкции;
  • возводятся постройки без подвалов на щитовых, деревянных и облегченных каркасах;
  • строятся стены из кирпича с требуемой глубиной заложения опоры до двух метров или на четверть метра ниже точки промерзания почвы;
  • нужно избежать разрушения фундамента из-за увеличения объемов грунта при низких температурах.

Однако есть случаи, когда применение опираемых основ не оправдано:

  1. Из-за неустойчивости опорных колод не рекомендуется их установка на слабые и горизонтально-подвижные почвы.
  2. Основания на колодах непригодны для возведения массивных стен из тяжелых материалов: кирпич, железобетон с толщиной блоков более 51 см.
  3. Не стоит устраивать фундамент на столбах в местах с сильным перепадом высот (от двух метров).
Вернуться к оглавлению

Строительство

Заливка столбов к фундаменту осуществляется открытым способом в несколько этапов. На первом этапе осуществляется разметка положения опор под фундаментные блоки или монолит. Для этого изначально выбирается вид, форма, размер и глубины заложения опорных колод. Возведение здания по чертежу предполагает внесение в документ предварительно определенного четкого расстояния между опорами.

При самостоятельной разметке на месте строительства следует учитывать факт, что столбы должны находиться от 1,5 до 2,5 метра друг от друга. Большее расстояние может привести к увеличению строительных затрат из-за необходимости сооружать более мощный ростверк. Опоры должны находиться в зонах максимальных нагрузок — в углах, на стыке стен, под перекрытиями.

На втором этапе осуществляются работы по грунту. Роются ямы под прямоугольные бутовые, бетонные, бутобетонные, блочные или кирпичные столбы. Если внизу столб должен иметь подошву, то при рытье ямы учитываются его габариты. Для трубчатых опор нужно подготовить скважины. Бурятся они буровыми машинами, ручным или садовым буром. Скважину следует делать сечением на 5—10 см больше диаметра опорной трубы.

На третьем этапе осуществляется бетонирование столбов. Чаще в качестве опор применяют железобетонные монолиты требуемого сечения. Соорудить монолитные столбы можно самостоятельно. Для этого в подготовленной яме укладывают подушку из песка и гравия высотой 15—20 см. Для возведения надземной части опоры над ямами сооружается опалубка из деревянных досок в соответствии с требуемыми размерами столбов. Опалубочные доски и внутренние стены ямы покрываются рубероидом или полиэтиленом для обеспечения гидроизоляции.

Затем в яму помещается армирующий каркас из прутьев сечением 1—1,2 см. Стержни между собой соединяются отрезками из той же арматуры. Можно использовать для этих целей специальные хомуты из вязальной проволоки. Расстояние между армирующей сеткой и стенками опоры не должно быть менее 3 см. Это позволит полностью залить каркас бетоном.

Высота армирующего скелета зависит от применения или отказа от укрепляющей балки (ростверка). Если установка элемента требуется, тогда длина арматуры должна возвышаться над верхним основанием опоры. В противном случае армирующий скелет располагается ниже опалубки на 3 см. Для крепления первой обвязки сверху столба монтируются закладные шпильки.

Заливаются столбы обычным бетоном марки не ниже М-200.

После армирования проводится бетонирование опор. Для этого используется готовый бетон не ниже марки 200—300. Для самостоятельного приготовления бетонных смесей больше подходит марка цемента М400, смешиваемого с песком 1—1,2 мм, гравием и водой в соотношении 1 : 3 : 5 : 0,4, соответственно. Смесь укладывается слоями, каждый из которых тщательно трамбуется вибратором.

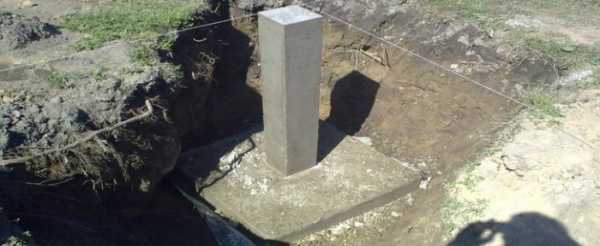

При устройстве фундамента на опорах с башмаком (расширением внизу) яму роют в форме этого расширения, засыпают подушку из песка и гравия, заливают бетон. После укрепления заливки формируют опалубку столба. Затем повторяются вышеописанные работы. После затвердения смеси опалубку можно удалить, стенки столба обработать гидроизоляцией и обратно засыпать и утрамбовать грунт, вынутый из ямы.

Если используется ростверк, на последнем этапе выполняется его устройство на опорах. Для этого по периметру будущего фундаментного основания горизонтально монтируется опалубка в форме желоба для связки всех колод. Внутрь опалубки вкладывается каркас из арматуры и закрепляется на выпусках укрепляющего скелета столбов. Заливка цементного раствора осуществляется так, чтобы поверхность ростверка была расположена в одной горизонтальной плоскости.

В течение недели бетону нужно укрепиться и затвердеть, после чего опалубка снимается.

Вернуться к оглавлению

Заключение

Фундаментам на опорах свойственны многочисленные преимущества. Они отличаются надежностью, экономичностью, быстротой возведения из-за отсутствия необходимости в проведении дополнительных работ.

Такие основания можно устанавливать на промерзающие грунты. Однако они не подходят для возведения массивных домов с подвалами.

kladembeton.ru

Столбы для фундамента дома: монтаж столбчатого основания

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

fundamentaya.ru

Столбчатый фундамент своими руками пошаговая инструкция

В семействе точечно-опорных фундаментов столбчатая конструкция выглядит белой вороной. В отличие от свайно- винтовых схем или вариантов на буронабивных сваях,столбчатый фундамент не может обеспечить устойчивость постройки на склоне или на дряхлом торфяном грунте. Устанавливать на болоте или пучинистом основании столбчатые конструкции не пытаются даже самые отчаянные головы самодеятельного домостроения.

Как установить столбчатый фундамент

Но на самом деле, столбчатый вариант отличается двумя замечательными особенностями. Постройка столбчатого фундамента своими руками доступна даже начинающим в строительстве, а стоимость примерно вдвое ниже сметы на малозаглубленную ленту. Если у вас возникла необходимость соорудить избушку на песчаном участке, около соснового леса или на твердых известковых грунтах, проще всего решить проблему обустройства фундамента одним из перечисленных способов:

  • Пробить скважины и установить под столбчатый фундамент стандартные сваи, набивные асбестовые трубы или литые бетонные бордюрные камни. При соблюдении технологии укладки и обвязки такой столбчатый фундамент прослужит не один десяток лет;

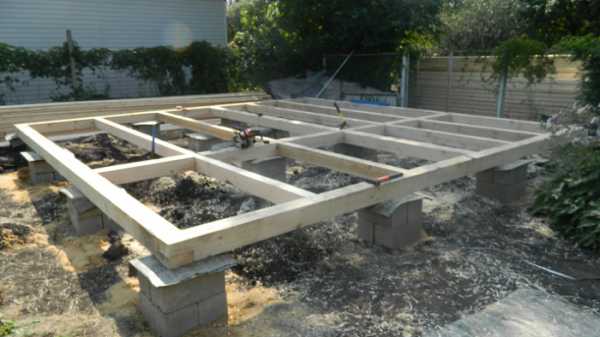

  • Установить на отсыпанной из гравия подушке обычные бетонные блоки, лучше фундаментные, но можно и обычные самодельные блоки 200х200х400 мм;
  • Сложить столбчатые опоры из кирпичной кладки;
  • Залить колонны столбчатого фундамента из бетона, армированного стальным горячекатаным прутом.

Из приведенного списка первые два варианта потребуют использования строительной техники и подъемно-транспортного оборудования, для кирпичной схемы нужен навык каменщика. Последний способ из перечисленного списка требует только времени и небольшого терпения в работе своими руками и соблюдения рекомендаций практического руководства.

Важно! Литой столбчатый фундамент можно смело назвать универсальным, при наличии на участке дренажа и водоотведения его можно поставить даже на небольших уклонах без необходимости работ грейдером по выравниванию горизонта на плане участка.

По сути, столбчатый фундамент — это наилучший вариант основы для постройки своими руками небольшой летней кухни, беседки или баньки на загородном участке. Для больших и тяжелых зданий столбчатый фундамент слаб и опасен.

Как сделать столбчатый фундамент своими руками быстро и просто

Отливка бетонных столбчатых конструкций потребует продолжительной и довольно грязной работы с замесом цементного раствора, установкой и укреплением столбовой опалубки, выравниванием и зачисткой рабочих поверхностей. Можно пойти более простым путем и купить готовые блоки длиной по 40 см и сечением 20х20 см. Лучше всего подойдут пенобетонный блок марки конструкционный D1200 или тяжелые керамзитобетонные марки.

Для более тяжелых вариантов домика можно изготовить гранитные блоки. Для этого блоки отливают на ручном станке для прессовки шлакоблока с наполнителем из тяжелой скальной породы. Такой блок сможет выдержать нагрузку в 300-400 кг, что соответствует весу стен брусового дома. Если у вас есть опыт работы своими руками с укладкой камня на цементном растворе, то построить 6-8 столбчатых опор можно за половину рабочей смены.

Кроме стандартных прямоугольных блоков, на станке отливают пустотелые массивные блоки в виде усеченной пирамиды с армирующим каркасом. В верхнее основание пирамидальной столбчатой опоры закладывается штифт или резьбовая шпилька, позволяющая обвязать установленные столбы деревянным брусом или стальным профилем. Достаточно утрамбовать и отсыпать горизонтальную площадку, чтобы установить по натянутым шнурам готовое фундаментное поле из столбчатых опор.

Столбчатый фундамент своими руками пошаговая инструкция

Отливать фундаментные опоры из цемента не сложнее, чем работать с малозаглубленной лентой, но при этом объем бетонных и земляных работ в три раза меньше. Больше всего времени уходит на первую столбчатую опору, сделанную своими руками. Из практики получается, что на следующие две столбчатые опоры уходит времени столько же, сколько на одну предыдущую. Вся технология по обустройству столбчатого фундамента сводится к пяти простым операциям:

  • Подготовка подушки и котлована на месте разметки столбчатой опоры;
  • Сборка опалубки, которую предстоит заливать бетоном;
  • Установка арматуры в опалубку и заливка формы бетоном;
  • Сборка и обвязка фундамента.

Совет! Для изготовления фундаментного поля потребуется не менее трех дней и трех-четырех комплектов разъемной формы опалубки. Если исходить из расчета, что для одной столбчатой опоры потребуется трое суток для выдержки бетона, то за неделю можно изготовить своими руками столбчатый фундамент из 8 опор.

Оптимальный вариант обустройства подошвы столбчатого блока

Наиболее серьезной проблемой столбчатых фундаментов является не слабая несущая способность опор, а их склонность к опрокидыванию при усилении боковой составляющей нагрузки. Сильный ветер и неравномерная просадка фундамента, когда одни опоры погружаются в грунт, а другие отрываются балками от подушки, приводит к крену и опрокидыванию столбов фундамента, как на фото.

Поэтому при подготовке подушки под столбчатый фундамент необходимо обращать внимание на наличие усиления в виде подсыпки из гравия, грунта. Для столбчатых опор, устанавливаемых на поверхности или на незначительном углублении, рекомендуется выполнять усиление основания путем расширения пятна опоры или применять грибковые виды столбов. В последнем случае конструкция фундамента может изготавливаться в виде двух независимых элементов: в виде круглой бетонированной площадки, заглубленной в грунт на 10-15 см, и вертикальной опоры круглого или прямоугольного сечения, связанного с площадкой одним арматурным каркасом.

В любом случае, для установки опор столбчатого фундамента потребуется отрыть котлован на глубину погружения плюс 20 см песчано-гравийной подушки и 20-25 см слоя крупного бутового или щебневого материала. Отсыпочная масса укладывается на дно котлована слоями не более 10 см, с утрамбовкой каждого слоя ручным или электрическим инструментом.

Понятно, что для изготовления опор чаще всего используются абсолютно одинаковые по размеру короба опалубки. Это позволяет получить одинаковые по высоте опоры столбчатого фундамента, но только при одном условии – если во всех ямах щебеночная подушка имеет одинаковую высоту. Поэтому правильным будет поступить следующим образом:

  1. Отрыть необходимое количество мини-котлованов под опоры фундамента, обрезать и выровнять стенки так, чтобы земля и плодородный слой не попали на гравийную подушку;
  2. Забить в центр донной части котлована будущей колонны прут арматуры,выровнять его по натянутым разметочным шнурам фундамента;
  3. Отсыпать гравийно-песчаную смесь подушки с трамбовкой массы. Уплотнение подушки необходимо выполнять с максимальной осторожностью, главное — не допустить смещения или отклонения центровочного прутка. Высоту подушки постоянно проверяем по расстоянию от шнура до плоскости отсыпки по забитому куску арматуры.

Установка опалубки и армирующего каркаса

Для получения однородной бездефектной отливки из бетона потребуется изготовить разборную многоразовую опалубку коробчатой или трубчатой конструкции. Внутренняя поверхность такого короба обклеивается полиэтиленовой пленкой, либо используются материалы с ламинированной поверхностью. Таким образом, получается опора с гладкими и ровными стенками. Кроме того, внутреннее покрытие опалубки существенно уменьшает набухание деревянной конструкции и способствует сохранению первоначальной формы столбов фундамента.

Перед установкой опалубки рекомендуется натянуть размерные шнуры, по которым можно с минимальной погрешностью выровнять и зафиксировать деревянный каркас формы. Кроме горизонтальных подпоров стен, потребуется установить дополнительные фиксирующие клинья, препятствующие всплыванию опалубки под воздействием давления бетона на нижнюю часть деревянной формы.

На следующем этапе внутрь деревянной формы устанавливается армирующий каркас, сваренный из 4 или 6 прутьев диаметром 8-10 мм, фото. Как и опалубку, арматуру выравнивают внутри формы и фиксируют в вертикальном положении, после чего можно переходить к заливке бетонной смеси внутрь опоры.

Выравнивание и заливка бетона

Наполнение опалубки бетоном необходимо выполнять максимально осторожно, чтобы не допустить смещения установленных элементов опоры. Длинномерные колонны фундамента заливаются несколькими порциями, с «пробивкой» каждого слоя внутри опоры вибратором или ручной трамбовкой в течение 10-15 минут. Всего на заполнение одной формы опоры потребуется 35-40 минут. В бетонную поверхность верхней части столба заделывается 2-4 шпильки, позволяющие в дальнейшем закрепить обвязочный брус на бетонной поверхности опоры. Залитую опалубку накрывают полиэтиленовым пакетом, чтобы уменьшить потери влаги и предотвратить размывание бетона фундамента дождевой водой.

Важно! Если вы сделали коробок опалубки высоким, но недостаточно жестким и прочным, особенно в центральной или донной части, в этом случае возможно возникновение ситуации, когда бетонная масса задавливает и расширяет нижнюю часть формы фундамента.

В результате получается не прямоугольная форма опоры, а бочкообразная. Все бы ничего, но объем формы при этом увеличивается, и уровень бетона падает, а значит, высота столба фундамента уменьшится. Поэтому форму опалубки приходится заливать на несколько миллиметров выше расчетной. Примерно через пару часов поверхность можно присыпать влажным песочком, чтобы уменьшить растрескивание и усадку колонн фундамента.

После схватывания бетонной массы опалубка разбирается и удаляется, после чего ту часть поверхности опоры, которая будет находиться под слоем грунта, необходимо обработать гидроизоляционной битумной обмазкой. Через 7-8 часов пространство вокруг столбчатой основы можно засыпать слоями смесью гравия, керамзита и песка.

Заключение

Как бы вы не старались, идеально ровной и горизонтальной верхней поверхности у столбчатой основы не бывает. Примерно через пару суток, пока бетон не расчетной прочности, плоскость каждой опоры необходимо подрезать болгаркой или шлифмашинкой по горизонту и высоте. Перед началом обвязки опоры столбчатого фундамента обработать мастикой и уложить рулонную гидроизоляцию. Далее можно укладывать деревянный брус и вязать его с опорами столбчатого фундамента, но возведение стен и дальнейшее строительство разрешается не ранее, чем через месяц.

bouw.ru

Фундамент на столбах и его устройство

Фундамент на столбах можно считать довольно распространенным вариантом в частном типе строительства. Среди основных преимуществ такого варианта можно считать его относительно невысокую стоимость, ведь количество используемых строительных материалов для такого фундамента меньше, чем для других его типов. Таким образом, столбчатые типы фундаментных конструкций можно считать приемлемыми при относительно небольшом строительном бюджете.

Устройство фундамента на столбах.

Основы строительных работ

Для изготовления такого фундамента можно применять различные материалы, но самым надежным и качественным вариантом считается правильно армированный железобетонный столб, который в состоянии выдерживать большие нагрузки и имеет хорошее сопротивление воздействиям окружающей среды. Все строительные работы данного типа можно разделить на важные этапы:

Первый этап — разметка на участке будущего фундамента.

  • выполнение разметки участка;
  • работы земляного типа;
  • изготовление опалубки;
  • изготовление армирующего каркаса;
  • бетонирование;
  • изготовление ростверка.

Соблюдение последовательности данных строительных этапов является довольно важным моментом, который стоит принимать во внимание при строительстве частного жилого дома. Рассмотрим все перечисленные этапы работ более детально. Это позволит начинающему мастеру более точно понять основные принципы работ строительного типа, что просто необходимо для максимально качественного и надежного строительства.

Вернуться к оглавлению

Разметка строительного участка

Перед разметкой строительного участка необходимо произвести все требуемые расчеты, которые позволяют определиться с дальнейшими работами. В такой расчет входит определение количества и местоположения столбов фундамента, что просто необходимо перед началом разметки. В задачу расчета входит проверка грунта, которая показывает его плотность и несущие характеристики. Нужно это для того, чтобы рассчитать глубину заложения фундамента и выполнить правильной площади опорный элемент, который не позволит столбу проседать.

Виды столбчатого фундамента.

Теперь стоит определить ту нагрузку, которая будет оказываться на опорные столбы фундамента. Такая нагрузка напрямую зависит от веса самого дома, что можно определить при помощи расчета веса того строительного материала, который будет использоваться для строительных работ. Определив приблизительный вес будущего дома необходимо добавить к таким показаниям около 25% дополнительной нагрузки, которая будет осуществляться снегом и ветром. Определившись с площадью основания для фундаментного столба, можно перейти к определению количества опорных элементов и их размера.

Как правило, строительные нормы требуют расположения столбов под каждым углом дома и по центру его несущих стен. Другими словами, таких столбов должно быть от 8 до 10 штук, а вот размеры фундамента могут быть разными. Сечение опорного элемента выбирается в зависимости от оказываемой на фундамент нагрузки, а глубина заложения рассчитывается исходя из изыскательных работ и проверки грунта. Минимальная глубина заложения фундаментного столба составляет 60 см, и увеличиваться она может в зависимости от уровня промерзания грунта.

Довольно ответственным этапом строительства является нанесение разметки на строительный участок.

Схема устройства столбчатого фундамента из ФБС.

При нанесении такой разметки стоит помнить о том, что столбы должны располагаться не только под углами будущего дома, но и на пересечении каждой стены. Если дом будет располагать довольно длинными стенами, то количество требуемых опорных столбов увеличится. В идеальном варианте расстояние между каждым столбом фундамента должно составлять от 2.5 до 3 м, и соблюдать данное требование крайне важно, ведь оно влияет на прочность всей конструкции дома.

Разметка наносится при помощи натягивания плотного строительного шнура, который крепится к деревянным или стальным маякам. Это позволяет нанести на участок разметку будущих стен строения, после чего можно расположить и сами столбы фундамента. При нанесении разметки необходимо соблюдать точность и уровень, что позволит сделать максимально точные расчеты и саму разметку.

Вернуться к оглавлению

Работы земляного типа

Схема устройства столбчатого фундамента из кирпичной кладки по деревянной балке.

Работы земляного типа можно назвать одними из самых трудоемких, ведь для их выполнения потребуется относительно много времени и сил. В первую очередь необходимо избавиться от слоя растительности в тех местах, где будут пролегать стены дома, после чего в необходимых местах вырываются ямы требуемого размера. Как было сказано выше, глубина ямы для фундаментного столба должна быть ниже уровня промерзания грунта, что позволит избежать деформации фундамента в следствии пучения грунта в зимнее время. Не стоит забывать про опорную подушку, толщина которой не должна быть меньше 200 мм.

Ширина каждого столба должна быть больше ширины стен на 20-30 см, что необходимо для более комфортной работы, связанной с организацией ростверка. Дно готовой ямы необходимо засыпать 15 см среднего щебня с песком, после чего пролить большим количеством воды и утрамбовать.

Это позволит выполнить качественную подушку фундамента, которая будет выступать за каждую сторону будущего столба на 15 см. Готовую подушку необходимо накрыть плотной пленкой, которая не позволит жидкости из бетонного раствора столба просачиваться в грунт, снижая при этом прочность всего фундамента.

Вернуться к оглавлению

Изготовление опалубки

Виды труб-опалубок для восстановления столбчатого фундамента.

Изготовление качественной опалубки позволит выполнить предельно качественные фундаментные столбики, что говорит о максимальной внимательности при данном действии. Для изготовления такой конструкции можно использовать различные строительные материалы, но самым дешевым, быстрым и удобным способом можно считать применение пиломатериала. Потребуются доски толщиной 20-25 мм, но их необходимо правильно подготовить. Для бетонного раствора губительна потеря влаги, ведь это неминуемо приведет к нарушению прочностных характеристик фундамента на столбах.

Для того чтобы вода из раствора не впитывалась в доски опалубки, их необходимо покрыть масляной краской или обильно промочить водой. Кроме того, такие манипуляции позволят проще и быстрее выполнить демонтаж опалубки, не повредив при этом сами фундаментные столбики.Из подготовленных досок сбиваются щиты необходимого размера, которые при помощи реек сколачиваются в конструкцию требуемой формы. После установки опалубки в готовую яму необходимо выполнить временное крепление конструкции, которое не позволит опалубке двигаться при заливке бетонного раствора и его застывании.

Довольно распространенным материалом для изготовления опалубки считается цементно-стружечная плита, опалубку из которой можно оставлять в грунте, не производя демонтаж. Минусом использования такого строительного материала можно считать его стоимость, которая превышает затраты на организацию деревянной опалубки. Если стенки траншеи предельно ровные и сухие, то можно вовсе отказаться от изготовления опалубки, но это практически невозможно в наших странах, где грунт не отличается сухостью и плотностью.

Вернуться к оглавлению

Армирующий каркас и заливка бетонного раствора

Схема опалубки столбчатого фундамента.

Для производства каркаса армирующего типа потребуется наличие арматуры, сечение которой составляет 12 мм. Суть каркаса заключается в обеспечении максимальной прочности и стойкости фундаментного столба, который должен успешно сопротивляться давлению грунта и весу самого дома. Армирующий каркас изготавливается на земле, после чего опускается внутрь опалубки, до стенок которой он не должен доставать. Расстояние между стенками конструкции и каркасом должно составлять около 5 см, в противном случае бетонный столб для фундамента не будет иметь достаточной прочности.

Между собой элементы каркаса соединяются при помощи сварки или вязальной проволоки, но стоит помнить о том, что стяжка прутьев проволокой должна быть предельно плотной, не позволяя каркасу двигаться. При изготовлении такого каркаса стоит учитывать тот факт, что его окончание должно будет прочно соединяться с каркасом ростверка. Для этого прутья каркаса должны быть значительно длиннее, а в случае необходимости их всегда можно подровнять или срезать болгаркой. Готовый каркас опускается в опалубку и временно закрепляется, что позволит выполнить заливку бетонного раствора и его трамбовку без риска нарушения расположения каркаса.

Схема армирования столбчатого фундамента.

Заливка бетонного раствора имеет свои нюансы, которые необходимо учитывать для того, чтобы прочность фундаментного столба была максимальной. Готовый раствор засыпается в опалубку слоями около 300 мм, что позволяет качественно утрамбовать его при помощи специальной вибрационной машинки или прута арматуры.

Это необходимо для того, чтобы исключить вероятность образования воздушных карманов из-за щебня, что нарушит плотность такого элемента, как бетонный столб для фундамента, и станет причиной его неустойчивости перед последующими нагрузками. Заливка каждого опорного элемента должна быть выполнена за один раз, что не позволит столбу разделиться на слои, губительные для показателей прочности.

Снимать опалубку можно уже после 3-4 дней высыхания бетонного раствора, полный цикл высыхания которого составляет почти целый месяц. Той прочности, которую наберет бетон за 4 дня, достаточно для проведения следующего строительного этапа, который заключается в засыпке пространства между грунтом и фундаментным столбом.

Заливка фундамента бетоном производится после армирования.

Для засыпки обратного типа редко позволяется использовать тот же грунт, и упредить дальнейшие негативные воздействия пучинистого грунта можно при помощи обратной засыпки песком, который утрамбовывается посредством поливки водой. Верхнюю часть каждого столба необходимо изолировать от влаги, сделать это можно несколькими способами.

Раньше для этого использовали рулонный рубероид, но сегодня можно добиться большего качества при помощи битумных растворов горячего типа.

Битум укладывается на окончание столба слоем в 5 см, чего полностью достаточно для того, чтобы защитить стены дома от влаги, которая капиллярным методом может поступать через фундаментный столб. Теперь можно переходить к организации ростверка, который необходим для дальнейшего строительства.

Вернуться к оглавлению

Ростверк и его устройство

Ростверк — это одна из самых важных частей основы дома, которая требует предельной прочности и надежности. Изготавливают ее из железобетонных конструкций монолитного или сборного типа. Второй вариант является более затратным, ведь для его воплощения потребуется приобретение готовых железобетонных блоков, стоимость которых может превысить лимит строительного бюджета. Именно по этой причине монолитные конструкции пользуются большей популярностью, несмотря на большие затраты труда.

Схема столбчатого фундамента с ростверком.

Для изготовления данного строительного элемента потребуется организация опалубки, изготовление армирующего каркаса и заливка бетонным раствором. На высохшие бетонные столбы фундамента укладывается требуемой ширины доска, которая станет дном опалубки. К этой доске крепятся стенки опалубки, которые сверху необходимо связать рейками; они смогут удерживать конструкцию в целостном состоянии при заливке бетонного раствора. После этого изготавливается и устанавливается армирующий каркас из такой же арматуры, которая использовалась для фундаментных столбов. Менять диаметр арматуры необязательно. Это важное правило, которое позволит сэкономить немало денег.

Здесь необходимо связать окончание каркаса фундаментных столбов с каркасом ростверка, получив при этом максимальную прочность будущей конструкции. Лишние части арматуры обрезаются таким образом, чтобы их окончание не доходило до уровня бетонного раствора на 3-5 см.

После этого можно приступать к заливке бетонного раствора и его трамбовке, которая исключит возможность образования воздушных карманов. Для заливки ростверка необходимо использовать относительно жидкий раствор, который позволит соблюсти правильный и точный уровень поверхности основания для стен дома.

Снимать опалубку можно через неделю высыхания раствора, но приступать к дальнейшему строительству до полного высыхания раствора не рекомендуется. Для того чтобы быстро и качественно демонтировать опалубку ростверка, при ее изготовлении необходимо использовать не гвозди, а шурупы.

Кроме того, не стоит забывать о пропитывании пиломатериала водой, что позволит влаге оставаться в бетонном растворе, делая его предельно прочным и надежным. Соблюдение уровня поверхности ростверка гарантирует облегчение дальнейших строительных работ — строительства стен дома и его перекрытий.


moifundament.ru

Заливка столбчатого фундамента и его особенности

Надежность и долговечность здания зависит от основы здания — фундамента. В последнее время при строительстве загородных и дачных домов все чаще применяют ленточный вариант основания. Но такой фундамент для дома, сложенного из бруса, совсем не обязателен. Разумнее использовать столбчатый фундамент. Он гораздо лучше подходит для деревянных и каркасных построек.

Схема столбчатого фундамента.

Не стоит забывать и о том, что именно такой тип основания специалисты рекомендуют для перенасыщенных влагой, торфяных, болотистых и песчаных грунтов.

А в средней полосе России, где силы морозного пучения способны за одну зиму серьезно повредить и даже разрушить ленточное основание, именно столбчатый тип просто необходим. Залить столбчатый фундамент самостоятельно не представляет никакого труда даже для начинающего мастера. Это можно сделать в предельно сжатые сроки, без найма тяжелой техники и рабочих.

Что представляет собой основание столбчатого типа?

Процесс строительства столбчатого фундамента.

Монтируя столбчатый фундамент, необходимо следить за тем, чтобы концы опор, возвышающиеся над грунтом, находились на одном уровне. Иначе все здание может перекосить. Высота, на которую столбы «выходят» из грунта, зависит от конструкции самого дома и типа грунта под ним. Опоры такого типа основания сооружают по углам строения, в местах сопряжения основных стен и точках максимальной нагрузки.

Опоры столбчатого фундамента могут быть деревянными, металлическими, сложенными из кирпича, бутового камня или пенобетонных блоков. Но чаще всего столбы представляют собой монолитную бетонную конструкцию, отлитую непосредственно на участке строительства.

Выбирая строительный материал для основания будущего дома, необходимо учитывать особенности его конструкции. Так, деревянные опоры на данный момент закладывают только под веранды или легкие каркасные постройки, например летние кухни. Причем диаметр таких столбов должен быть не менее 20-30 см.

Схема фундамента свайно-ленточного.

Столбчатый фундамент, сложенный из кирпича или камня, подойдет для незаглубленного или мелкозаглубленного основания дома. Металлические же трубы, наоборот, используют для конструкций, использующихся в условиях зыбких, сильно заболоченных почв.

Чаще всего сейчас строят фундаменты, построенные из монолитных столбов или сложенные из бетонных блоков.

Сверху на опорах монтируется ростверк, соединяющий столбы в надежную единую конструкцию. Кроме того, в его функции входит равномерное перераспределение нагрузки на фундамент.

Вернуться к оглавлению

Устройство основания столбчатого типа

При строительстве такого фундамента необходимо помнить, что ширина его опор не должна быть меньше 40 см. А расстояние между столбами — не менее 1 м, но не более 2,5-3 м. Делать пролеты между опорами шире специалисты не рекомендуют.

Нижняя (заглубленная часть столба) должна находиться на 17-27 см ниже уровня промерзания грунта.

Расчет глубины такого типа основания проводят исходя из следующих показателей:

  • структуры почвы на участке строительства;
  • уровня залегания грунтовых вод;
  • параметров промерзания почвы в зимний период.

На данный момент все чаще при строительстве загородных домов применяют ростверк, представляющий собой монолитную бетонную конструкцию. Но при возведении дома из бруса разумнее использовать деревянные бревна. Кроме своей непосредственной функции, такой ростверк послужит еще и закладным венцом.

Высота ростверка зависит от конструктивных особенностей строения. Он может быть высоким, то есть возвышающимся над грунтом на высоту от 30 до 70 см, или низким, то есть находящимся на одном уровне с почвой.

Бетон в опалубку сначала заливают, потом утрамбовывают.

Поскольку в зданиях со столбчатым фундаментом изначально не предусмотрено оборудование подвала, некоторые строители формируют так называемую «забирку». То есть в пространстве между опорами монтируют кирпичную или каменную кладку. Она не должна соединяться с самими столбами, иначе во время неизбежных подвижек построенного дома фундамент может быть поврежден. В таких кладках обязательно формируют вентиляционные окна или каналы.

Но если почва, на которой будет стоять дом, заболочена или уровень грунтовых вод чрезвычайно высокий, то столбчатый фундамент необходимо возвести на достаточно большой высоте. Иногда верхушка опор может возвышаться над почвой на 1-2 м. Естественно, что при таком варианте основания забирку делать нельзя.

Вернуться к оглавлению

Расчет основания столбчатого типа

Расчет основания под дом, вне зависимости от его типа, разумнее доверить специалистам строительных и архитектурно-проектных компаний. Дело в том, что они не только грамотно спланируют дальнейшее строительство и предоставят вам все необходимые параметры фундамента. При возведении любого строения необходимо наличие проектной документации, которую самостоятельно составить достаточно сложно.

В любом случае просчет столбчатого основания состоит из следующих этапов:

Виды фундаментов столбчатого типа.

  1. Расчет количества необходимых столбов.
  2. Просчет предполагаемой нагрузки здания на фундамент (он необходим для выбора материала).
  3. Определение глубины заложения опор.
  4. Определение ширины столбов и величины пролетов между ними.

Для правильного проектирования вам понадобится знание таких параметров, как:

  • анализ типа и характеристик почвы;
  • уровень грунтовых вод и сила морозного пучения в данной местности;
  • уровень промерзания почвы в зимний период;
  • показатели самого строения (общий вес, нагрузка на грунт, нагрузка в ключевых местах и тому подобное).

Исходя из этих данных и рассчитывают столбовой фундамент.

Вернуться к оглавлению

Заливка опор фундамента

Для самостоятельной заливки столбчатого фундамента вам понадобятся следующие материалы:

  • песок;
  • сухая бетонная смесь;
  • щебень;
  • материал для гидроизоляции;
  • арматурный прут;
  • вязальная проволока.

Трубы — опалубки для столбчатого фундамента.

Перед началом формирования самих столбов фундамента необходимо подготовить место под строительство. Для этого нужно выровнять поверхность почвы, удалив все основные неровности. Если почва глинистая, то ее срывают до плотных слоев, а затем засыпают песком на необходимую высоту.

Участок размечают согласно составленному заранее чертежу. В местах, где будут вкопаны опоры, вбивают колышки. Между ними натягивают шнур, обозначающий будущие стены.

Шнур натягивают в 2 ряда. Расстояние между ними указывает ширину ростверка фундамента. Узловыми точками (колышками) отмечают углы здания, сопряжение стен и места наибольших нагрузок.

По всему периметру будущей конструкции почву вынимают примерно на 30-40 см. Если вы планируете строить монолитный бетонный ростверк, то вам необходимо предусмотреть наличие опалубки под него. Соответственно, ширина траншеи будет на 5-10 см больше рассчитанной.

Ручным буром формируются скважины под опоры фундамента. Диаметр бура напрямую зависит от диаметра столбов.

Если глубина залегания опор не превышает 0,9-1,2 м, то фиксировать стенки скважин не имеет смысла. В противном случае стены обкладывают досками, для того чтобы грунт не осыпался внутрь отверстия. На дне ямы формируется песчаная подушка высотой 8-10 см.

Из гидроизоляции, сложенной в 2 слоя, скрутите трубу, диаметр которой будет равен диаметру будущих столбов. Места соединения тщательно проклейте скотчем и стяните получившийся рукав по всей высоте.

Армирующий каркас делают из арматуры диаметром не менее 10 мм. Его сваривают или связывают проволокой. Трубу из гидроизоляционного материала вставляют в скважину. Затем в середину рукава помещают каркас. Следите за тем, чтобы конец арматуры выступал над поверхностью земли минимум на 10-20 см.

Далее можно начать формировать столб. Сначала залейте раствор на высоту в 0,2-0,3 м. Приподнимите свернутый гидроизолятор так, чтобы бетон под ним растекся, формируя подошву опоры. Затем заполните скважину до конца. Обязательно утрамбуйте раствор с помощью виброрейки, для того чтобы внутри опоры не оставалось пузырьков воздуха, пустот и других дефектов.

masterbrusa.ru
