Фундамент плита толщина расчет

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы. Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы. Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

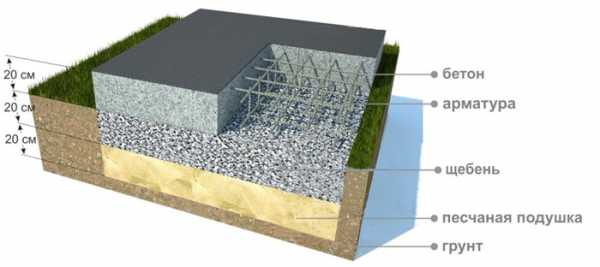

Плитное основание в разрезе





Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

  • предельная точка промерзания почвы;
  • структура грунта;
  • глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.



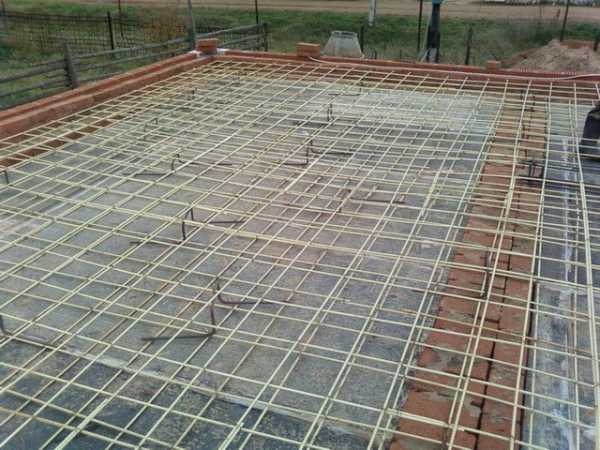

Армирование монолитной плиты — обязательный этап фундаментных работ





Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания

Монолитная технология фундаментного строительства обладает рядом преимуществ:

  • платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
  • толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
  • сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.



Устройство подушки под плитный фундамент

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

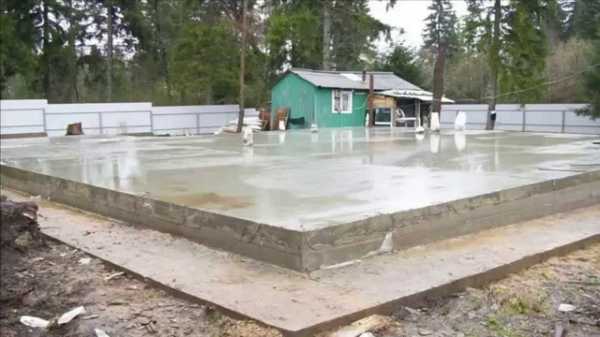

Внешний вид плитной фундаментной конструкции



В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите. В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

  • технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
  • предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
  • песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
  • когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

rfund.ru

какой минимальный размер монолитной конструкции для перекрытия?

Технология строительства индивидуальных домов на плитном основании привлекает своей простотой и понятностью. Но часто не только новичка, но и бывалого строителя ставит в тупик вопрос о толщине перекрытия фундамента. Проблема тут серьезная и отчасти даже психологическая.

  • С одной стороны хочется, чтобы конструкция была максимально прочной и долговечной, что во многом определяется именно мощностью фундаментной плиты.
  • С другой стороны каждый лишний сантиметр высоты даже при небольших размерах дома — это кубометр и более бетона, что серьезно отражается на стоимости проекта.

    Поэтому высота основания должна быть минимальная.

Огромную роль тут играет точность расчетов, которую, как оказывается, очень сложно обеспечить.

Сложности проектирования основания

На фундамент действует одновременно несколько сил, каждая из которых представляет определенные сложности при анализе.

  1. Во-первых, нагрузка самого здания. Можно приблизительно посчитать вес «коробки», крыши, перекрытия, снеговой нагрузки.

    Но предугадать количество и массу техники, мебели в доме не позволит никакая технология.

    Невозможно также сказать, какая комната будет нагружена сильнее, а какая — слабее, в какую сторону фундамента, соответственно, будет перекос.

  2. Во-вторых, свойства грунта под основанием. Можно весьма приблизительно оценить его несущую способность, пучинистость, теплопроводность.

    Сказать, где почва будет проседать, а где — выпирать и давить на фундамент снизу, не сможет никто.

  3. В-третьих, неоднородна и сама плита. Фундамент только представляется монолитом, но в нем тоже могут возникать внутренние напряженности из-за неравномерности затвердевания, влажности, температуры.

Совокупность этих неопределенных факторов заставляет делать расчет с большим запасом — трех-четырехкратным. Иногда и больше.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Факторы, влияющие на выбор высоты основания

Подбирая мощность перекрытия, приходится брать во внимание такие параметры:

  • Масса дома. Строение не просто давит на опору, оно создает изгибающую нагрузку, которой так боится бетон фундамента. Поэтому придется подсчитать вес всей конструкции — стен, перекрытий, кровли, коммуникаций, добавить приблизительный вес мебели, людей и всего прочего.
  • Размеры здания. Чем больше дом, тем длиннее рычаг, разрывающий фундамент посредине.

    Хотя этот фактор ослабляется, если внутри постройки имеются несущие стены.

  • Глубина промерзания грунта. Если монолитная фундаментная плита зарыта глубже уровня промерзания, то нагрузки будут совершенно другими, чем у мелкозаглубленного фундамента.
  • Тип почвы и уровень грунтовых вод влияет на пучинистость, подвижность грунта, соответственно определяет величину нагрузок на плиту перекрытия.
к оглавлению ↑

Какой размер следует выбрать?

Расчеты фундамента очень сложны, им посвящены огромные учебники. Не всякий дипломированный инженер способен грамотно просчитать фундамент.

Сегодня в большинстве случаев архитекторы и проектировщики не производят подсчета самостоятельно, а доверяют это нудную работу компьютеру.

Специализированные программные комплексы позволяют достаточно точно определить нужную мощность слоя бетона. Если у вас есть знакомые, использующие строительные версии CAD, то лучше всего обратиться к ним за помощью в расчете перекрытия.

Использование NanoCad для проектирования основы зданий

Или же довериться на авось и использовать решение с трех-четырехкратным запасом прочности. По грубым прикидкам для бани, сарайчика, легкого гаража вполне достаточно плиты в 10-15 сантиметров. Дом из легких материалов — дерева, сэндвич-панелей, газобетона — хорошо подойдет фундамент в 20-25 сантиметров.

Для трех-четырехэтажного коттеджа из бетона или кирпича с толстыми балками перекрытия может не лишним будет слой в 25-30 сантиметров. Если грунт отличается сильной пучинистостью, то стоит добавить к приведенным цифрам еще 5 сантиметров.

Есть несколько моментов, которые нельзя забывать при закладке фундамента:

  • Можно сэкономить на бетоне, если использовать ребра жесткости. Они существенно увеличивают прочность монолитной основы без значительного увеличения слоя бетона.
  • Приведенные выше размеры можно брать на вооружение только в том случае, если производится грамотная армировка бетона. Отсутствие в фундаментной плите ребристых прутков делает его в 8-10 раз слабее на разрыв. Хотите сэкономить на металле — смело умножайте цифры на 4-5.
  • Для плитного фундамента нельзя использовать бетон ниже М300. Однако и очень высокие дорогие марки тоже заказывать не стоит, поскольку будет очень сложно обеспечить однородность конструкции.

    Технология использования быстро твердеющих бетонов требует ответственности и слаженности работы.

  • Пучинистость грунта можно снизить, если сделать толстую песчаную подушку.

    Также при высокой влажности почвы поможет дренаж.

  • Промерзание грунта под домом можно замедлить, если утеплить фундамент по периметру.

Характерная ошибка при постройке дома на монолитной плите. Закладывается фундамент ниже уровня промерзания, возводятся стены и кровля, затем готовая коробка остается зимовать.

Зимой почва под плитой промерзает из-за отсутствия обогрева и утепления и весной в основании появляется трещина.

Если строительные работы невозможно выполнить за один сезон, то толщину перекрытия фундамента следует рассчитывать, как будто бы он располагался выше уровня промерзания.

Смотрите нашу видео-подборку по созданию плитного основания:

proffu.ru

Расчет толщины фундамента плиты и его правильная заливка

Монолитный фундамент в виде плиты создается для строительства самого разного рода зданий, в том числе многоэтажных, поскольку обладает повышенной прочностью, устойчивостью к агрессивным условиям, в том числе погодным, и давление на грунт происходит равномерно. Однако нужно помнить про один из важных параметров, соблюсти который для качественной заливки требует фундамент-плита – расчет толщины. Он должен быть произведен с учетом ряда особенностей будущего строения и его месторасположения.

Что необходимо принять во внимание при вычислениях?

При определении толщины следует ориентироваться на следующие факторы:

  • вид и характер грунта, на котором будет возведено здание;
  • глубина заложения;
  • степень нагрузки, которая будет ложиться на бетонное основание в процессе строительства и эксплуатации (зависит от этажности дома, его назначения, планировки и т.д.).

Важно! Стоимость такого вида основания достаточно недешева, поэтому, делая расчет плиты фундамента, стоит обратить внимание не только на надежность, но и на объем затрат на материалы и заливку.

Самым простым способом подсчета толщины самой плиты является сложение нескольких значений:

  1. Расстояние между сетками из арматуры, используемой для усиления бетона. Оно должно составлять порядка 10 см и выше.
  2. Толщина бетона, заложенного под нижней сеткой, и бетона, залитого над верхним слоем арматуры: она составит минимум по 5 см для каждого уровня, что в сумме будет равно 10 см.
  3. Диаметр самой арматуры: обычно используются стержни 1,2 см.

Таким образом, расчет плитного фундамента показывает, что толщина будет составлять 22,4 см. Обычно плиту заливают от 20 до 30 см, в зависимости от нагрузок, грунта, климата и других факторов. Чаще всего это значение составляет 25 см, однако при неравномерном или сложном грунте лучше увеличить его, чтобы фундамент был прочным.

Плитный фундамент: расчет общей толщины

Кроме самой плиты из железобетона, нужно принимать во внимание и дренажный слой с подушкой из песка, которые закладываются внизу. Перед заливкой требуется вырыть котлован в полметра глубиной, где будет выложено около 20 см щебня и 30 см песчаного слоя. При сложении этих значений с параметрами плиты выясняется, что плитный фундамент будет составлять от 70 см по высоте и больше, в зависимости от того, каким будет вес самого строения.

Как произвести расчет нагрузки на плиту фундамента?

Для того, чтобы в процессе эксплуатации зданию не угрожал риск разрушения, и оно прослужило бы долгие годы, необходимо определить степень нагрузки на фундамент. Для этого в расчет берется площадь дома, материалы, из которых он будет возведен, этажность здания, особенности планировки и число несущих стен, назначение строения. Учет всех этих параметров влияет и на расчет толщины плитного фундамента.

Заключение

Вычисление такого параметра плиты под основание дома, как толщина, производится с учетом множества факторов, от которых он зависит: это и особенности почвы, и тип климата, и назначение здания, и его конструктивные особенности. Приведенные цифры являются усредненными, и в каждом конкретном случае их стоит производить очень внимательно. К примеру, для здания из кирпича необходимо сразу планировать более толстый фундамент, чем для дома из пенобетонных блоков, а двухэтажное здание должно иметь основание, на 40-50 см большее по высоте, чем у дома с одним этажом. Таким образом, расчет фундаментной плиты, подушки и слоя для отвода дренажей лучше всего поручить специалистам, чтобы не ошибиться при попытке самостоятельно определить этот параметр.

betonzone.com

Толщина фундаментной плиты для двухэтажного дома

Толщина монолитной плиты фундамента

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы. Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы. Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

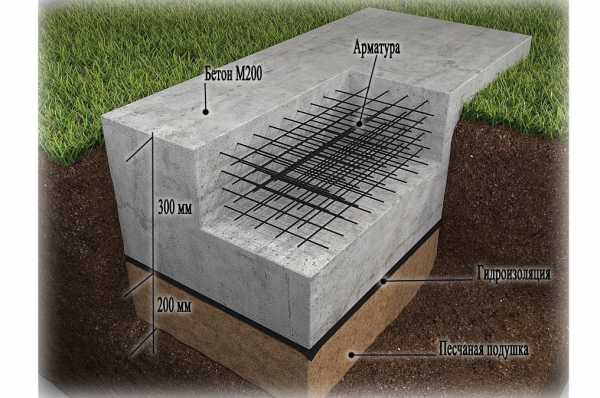

Плитное основание в разрезе

Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

  • предельная точка промерзания почвы;
  • структура грунта;
  • глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.

Армирование монолитной плиты — обязательный этап фундаментных работ

Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания

Монолитная технология фундаментного строительства обладает рядом преимуществ:

  • платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
  • толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
  • сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.

Устройство подушки под плитный фундамент

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

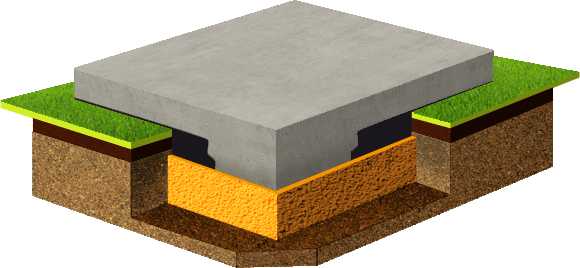

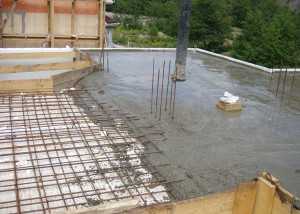

Внешний вид плитной фундаментной конструкции

В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите. В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

  • технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
  • предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
  • песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
  • когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства

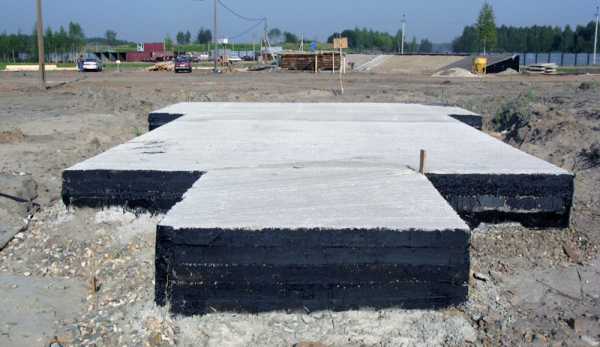

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

Толщина монолитной плиты фундамента обновлено: Июль 28, 2016 автором: zoomfund

Монолитный плитный фундамент: расчет, толщина и особенности

Нужна помощь на стройке?

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Особенности расчета толщины плитного фундамента

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

  • промежуток между арматурными сетками;
  • толщина бетонного слоя над верхней и под нижней арматурной сеткой;
  • толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.

Зачем измерять толщину плитного фундамента

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

  • периметр (длину всех сторон) основания;
  • площадь плиты, включая термо- и гидроизоляцию;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона;
  • нагрузку на почву;
  • диаметр арматуры в сетке;
  • диаметр вертикальных прутьев арматуры;
  • размер ячейки сетки;
  • нахлест арматуры;
  • общую длину арматурных прутьев;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.

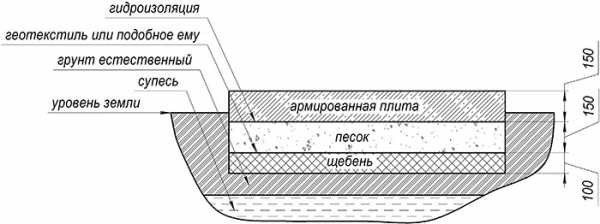

Подушка под плитный фундамент: определяем толщину

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10х10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2х0,25=0,15 квадратных метров, а объем всех ребер составит 0,15х80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Понравилась статья? Поделитесь со своими друзьями

Определяем толщину плитного монолитного фундамента

В плане соотношения функциональность/затраты на возведение данный тип основания является предпочтительнее более известных аналогов – ленточного или свайного. Тем не менее, в малоэтажном строительстве плитный фундамент монтируется значительно реже. Главная причина – в слабой информированности частных застройщиков обо всех плюсах, особенностях и специфике обустройства монолита. Статья восполнит пробел в знаниях и позволит выбрать оптимальный вариант надежной опоры для любого сооружения в сочетании с разумной экономией.

Существует несколько названий (плавающий, сплошной) и модификаций такого фундамента. Все зависит от варианта и схемы монтажа. В строительстве известны плиты монолитные, сборные, «шведские», ребристые, коробчатые, с армированием (или без него) и ряд других. Рассматривать все инженерные решения не имеет смысла. Для индивидуального застройщика более интересна монолитная железобетонная плита, которая как нельзя лучше подходит для небольших частных сооружений. Поэтому на ней и будет акцентировано внимание, тем более что технология ее строительства – одна из самых простых.

Особенности

1. Повышенная несущая способность. Монолитная плита создает небольшое давление на грунт вследствие равномерности распределения всей нагрузки, независимо от толщины заливки. Отличный вариант для дома из бруса, ячеистых бетонов, даже кирпича.

2. Пространственная жесткость. Это исключает вероятность проседания на отдельных участках (пример – лента) и появления трещин в бетоне, на стенах или разошедшихся стыков.

3. Универсальность в применении. Плитный фундамент подходит для любых грунтов, в том числе и называемых проблемными.

4. Упрощенная технология строительства. Возведение монолитной плиты не требует проведения объемных земляных работ, что существенно экономит время.

На заметку! Это не касается варианта, когда проектом (схемой) предусмотрено цокольное (подвальное, технологическое) помещение. В этом случае затраты на монолитный фундамент могут достигать ⅓ – ½ от всей сметы на строительство.

5. Возможность качественного утепления. Варианты – укладка под основание пенополистирола, введение в раствор спец/добавок.

6. Снижение расхода бетона. Хотя это справедливо лишь для случаев обустройства незаглубленной монолитной плиты.

Многие из них относительные, но отметить стоит и их.

1. Сложность расчетов. Это касается толщины будущей плиты. Если речь идет о здании с подвальным помещением, то лучше выбрать другой вариант основания. Во-первых, резко возрастет стоимость строительства. Во-вторых, существенно усложнятся расчеты для монолитной плиты.

2. Большие затраты. Здесь многое зависит от конкретной схемы, но неоспоримо то, что при таком строительстве достигается экономия на других материалах. Если плитный фундамент мелкозаглубленный, небольшой толщины, она может быть внушительной.

3. Трудоемкость. Вопрос в том, насколько правильно организованы строительные работы. Например, использование «автомиксера» значительно упрощает технологию заливки бетонного раствора и экономит время. То же касается и точности расчетов толщины монолитного фундамента.

4. Определенные трудности с отдельными проектами. В первую очередь при реализации схемы с подвальным помещением и в процессе строительства на рельефном грунте.

Расчет толщины плиты

Уместно привести лишь общую инструкцию и рекомендации, так как многое зависит от особенностей строительства – характеристики почвы, этажность дома, материалы, из которых он возводится, и ряд других нюансов.

Исходные данные для расчета толщины фундамента:

  • Тип грунта.
  • Конфигурация подземных водоносных пластов.
  • Уровень промерзания почвы.
  • Наличие дренажной системы на участке и ее схема (если она смонтирована).
  • Общая нагрузка на фундамент.

1. Толщина элементов усиления бетона (прутка, сетки).

2. Размер ячеек армирования и интервал между его слоями в монолите.

3. Отстояние прутка от верхнего и нижнего среза фундамента.

Совет. Если на чем и экономить, то только не на расчетах. В инструкциях на тематических сайтах, посвященных данному вопросу, дается лишь общая рекомендация по оптимальной толщине бетона – в пределах от 200 до 400 мм. Но при этом не учитывается специфика возведения монолитного фундамента под конкретное сооружение на определенном участке.

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

Разница в данном параметре основания для однотипных строений может быть значительной. Например, толщина плиты для деревянного дома варьируется в довольно больших пределах и зависит как раз от характеристик почвы, хотя это и сравнительно легкое сооружение в 1-2 этажа.

  • Сечение прутка – 12.
  • 2 уровня армирования, интервал между которыми – 70.
  • Отстояние арматуры от срезов бетонного монолита – по 50.

Расчет: 12 х 2 + 70 + 50 х 2 = 194.

Округленно – 20 см. К примеру, это минимальная толщина плиты для дома из газобетона. Но при условии строительства монолитного фундамента мелкого заглубления на хорошем, плотном грунте. Именно поэтому все расчеты желательно поручить профессионалу.

Порядок возведения

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

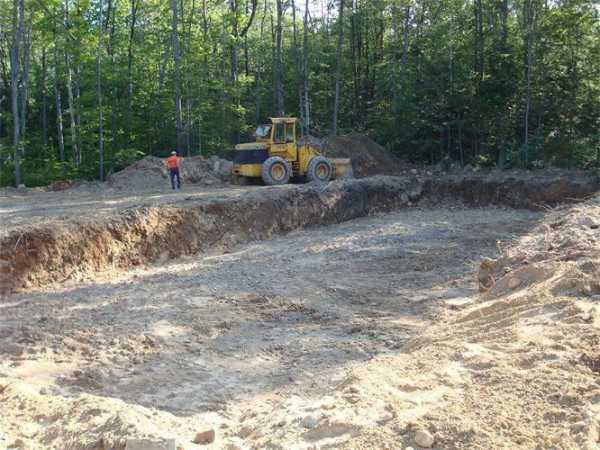

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

На заметку! Перед обустройством «подушки» обязательно производится максимальное уплотнение грунта в котловане. От этого напрямую зависит надежность монолитной конструкции. Кроме того, желательно выстлать дно геотекстилем.

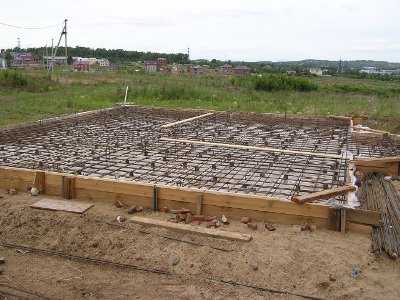

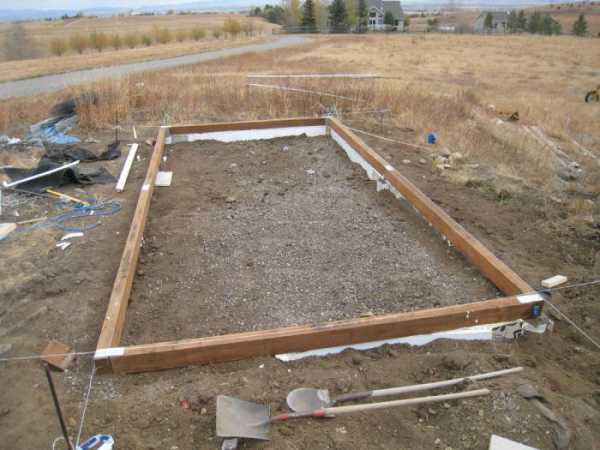

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

Рекомендация – если возводится дом более чем в 1 этаж, а грунт из категории «проблемных», то на этом этапе делается бетонная стяжка толщиной примерно в 100 мм.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

  • При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
  • Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.

Автор еще раз обращает внимание читателя, что это общепринятый алгоритм действий по возведению монолитного основания плиточного типа, без учета местных особенностей.

Источники: http://rfund.ru/raschet/fundament-plita-raschet-tolshhiny.html, http://fundamentprofi.ru/vidyi-fundamenta/plitnyij/tolschina, http://stroitel-list.ru/fundament/opredelyaem-tolshhinu-plitnogo-monolitnogo-fundamenta.html

1pofundamentu.ru

Плитный фундамент: расчет толщины бетонной монолитной плиты под дом, примеры, как рассчитать материалы

При строительстве зданий проводят различные исследования – почвы, ландшафта, на основе которых специалисты рекомендуют тип будущего основания, в зависимости от назначения и вида постройки. В этой статье рассмотрим виды опор, в каких случаях используются, и как проводят расчет железобетонной (ЖБ) плиты фундамента под дом.

Принцип строения плитного основания

Если здание или строение имеет в высоту два-три и больше этажей, а вес его от 20 – 25 тонн на 1 кв.м., целесообразно применять плитный вид фундамента. Это железобетонная монолитная плита толщиной 30-40 см, лежащая под всей площадью возводимой постройки. Для конструкций сложных геометрических форм эту основу обычно разделяют на более мелкие по размеру части, оставляя деформационные швы.

Такие бетонные монолиты бывают 2-х типов:

  1. Мелкозаглубленные – относительно бюджетный вариант. Строительно-монтажные работы составляют срез плодородного слоя почвы и уплотнение нижележащего слоя грунта. Такой тип применим для строительства зданий и сооружений небольшой площади, а также для домов из дерева или бревен.

  2. Глубокозаглубленные. При возведении построек с большим подвалом или цокольным этажом следует применять глубокозаглубленный фундамент. Материальные и трудовые затраты при этом увеличиваются, так как становится больше и объем земляных работ (нулевого цикла). Для монтажа требуется котлован, на дне которого лежат более плотные грунты. За счет этого выигрывает устойчивость конструкции, так как почвы практически не деформируются под нагрузкой постройки.

Воспользуйтесь рекомендациями специалистов при выборе типа основания, чтобы в ходе эксплуатации будущей постройки не возникло непредвиденных деформаций.

Преимущества плитных фундаментов

Использование такого основания предполагает наличие достоинств и недостатков. К плюсам относят:

  • большую площадь опоры, позволяющую монтировать ее на любой грунт;

  • отличную жесткость и высокую надежность – минимальна возможность размытия грунтовыми водами, деформирования;

  • отсутствие трещин, усадки постройки, так как цоколь – это единая конструкция с фундаментом и плитой первого этажа;

  • увеличение полезной площади за счет подвального помещения, подземного гаража;

  • долговечность – срок службы составляет до 150 лет;

  • при подвижках грунта дает равномерную осадку, что позволяет пользоваться им даже в сейсмически активных и зонах с глубоким промерзанием почвы;

  • расчет нагрузки плитного фундамента проводят для мало- и многоэтажного строительства.



При выборе такого вида основания рассматривают и его недостатки. К ним относят:

  1. Высокие материальные и трудовые затраты (для глубокозаглубленного типа). Технология возведения требует качественных дорогих материалов и большого количества рабочих – на строительство уходит около 50% всего бюджета.

  2. Обязательна солнечная и сухая погода для быстрого схватывания бетона.

  3. Дополнительные расходы – при возведении на участке, где имеется склон, нужно заливать одновременно с плитой еще дополнительные железобетонные ребра или сваи с целью предотвращения сползания его по склону.

Расширение помещения в дальнейшем за счет сооружения технического подпола или подвального этажа – это сделать будет невозможно.

Так что стоит сразу обратить внимание на предпроектный этап – оценить расположение участка, его рельеф, а также создать предварительный план дома, чтобы учесть все нужды на те или иные помещения.

Базовый САПР, совместимость с форматами DWG, DGN. Срок действия лицензии - 1год. Полная функциональность стандартной версии

Набор утилит, созданных для автоматизации выполнения и оформления строительной документации

Автоматизации выполнения проектной и рабочей документации с учетом требований ГОСТ Системы проектной документации для строительства (СПДС)

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии

Принцип работы плитного фундамента

В связи со все большим ростом населения и расширением среды его обитания, все чаще возникает необходимость возводить постройки на слабых, постоянно влажных, пучинистых, мерзлых и других видах грунтов. Загородные дома имеют все более сложную архитектурную конструкцию, которая включает в себя и различные виды встроенных гаражей, разновысокие этажи, нестандартные решения лестничных маршей и т.д. Несущие стены распределяются по площади фундамента неравномерно, давят на опору с разной силой. Современные строения становятся все больше, выше и тяжелее.

Фундамент постоянно подвергается воздействию извне. Деформация и разрушение несущих конструкций могут появиться вследствие многих факторов, например:

  1. Неравномерное воздействие постройки сверху.

  2. Движение, деформация грунтов снизу.

Чтобы предотвратить это, нужно не только правильно произвести расчет монолитной плиты фундамента на нагрузку под дом. Также можно заранее:

  • перераспределить давление «сверху-вниз» путем усиления пространственной жесткости фундамента;

  • снизить нагрузку здания на грунт путем увеличения опорной площади фундамента;

  • устранить неравномерность промерзания почвы путем разделения его и отапливаемой площади теплоизолятором.

Эти требования удовлетворяет использование плитного основания. Представляя собой единую платформу под строением, при грамотном проектировании он не подвержен локальным изгибам и без деформаций «плавает» вместе с грунтом. Почва под ним не промерзает из-за высоких теплоизоляционных свойств материалов.



Особенности проектирования плитного фундамента

При создании проекта будущей постройки инженеры учитывают множество факторов, таких как:

  • особенности грунта, на котором будут производиться строительные работы;

  • масса будущих конструкций;

  • давление осадков;

  • эксплуатационный вес, согласно СП 20.13330.2011.

Но проектирование плитного фундамента имеет значительные отличия, так как это – единая, совместно работающая конструкция «плита – надфундаментная часть».

Он не должен быть меньше площади возводимой постройки, все консольные части также должны учитываться. Это значит, что при планируемой облицовке тяжелыми материалами, например, кирпичом, нужно проектировать закладку плиты больших размеров для обеспечения опорной площади.

Большое значение при этом имеет изучение отдельных узлов здания и его несущих конструкций. На чертежах указывается эпюры распределения нагрузок и их направление. Важно грамотно смоделировать изгибающие нагрузки, возможные крены, действующую на плиту во время эксплуатации. Для этого специалисты используют компьютерные технологии с возможностью 3D-моделирования. Популярный софт для проектирования в строительстве – ZWCAD – аналог зарубежного ACAD, но менее дорогостоящий;

С помощью таких программ можно произвести расчет толщины монолитного плитного фундамента, пример плиты которого выводят на экран в виде трехмерной модели.

Технология строительства

Чаще всего этот тип основания используют в сложных геологических условиях. Поэтому к проектированию и строительству «плавающих» конструкций предъявляют серьезные требования, подробно описанные в нормативных документах, основными из которых являются:

  • СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;

  • СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и сооружений».

Схема строительства предполагает:

  1. Проведение разных видов изысканий – геологических, гидрологических и других.

  2. Изучение результатов исследований.

  3. Сбор необходимой документации.

  4. Проектирование.

  5. Разметку местности.

  6. Расчет толщины монолитной бетонной плиты под фундамент.

  7. Удаление дерна, выборку грунта и другие манипуляции – дренаж, создание подушки.

  8. Прокладку подземных сетей и коммуникаций.

  9. Гидро-, теплоизоляцию.

  10. Вязку, укладку арматуры для каркаса.

  11. Сборку опалубки.

  12. Непосредственно бетонирование.

Технология строительства такого типа основания не предполагает использования тяжелой техники. Закладку можно проводить самостоятельно, но во избежание ошибок лучше обратиться к специалистам. Они проведут работы согласно требованиям действующего законодательства, с соблюдением всех норм и техники безопасности.



Расчет объема бетонного раствора

Перед тем как рассчитать толщину монолитной плиты под фундамент, нужно провести вычисления необходимых материалов с учетом факторов:

  • неустойчивость грунтов;

  • склонность к вымыванию почвы;

  • сейсмологическую активность;

  • перепады температур и другие.

Определитесь с маркой бетона и проведите подсчет:

  1. Измерьте длину, ширину и высоту плиты.

  2. Перемножьте полученные данные между собой.

Учитывая возможные отклонения, закупайте материал с запасом.

Помните о том, что иногда по краям плиты делают ребра жесткости для ее упрочнения, для которых тоже необходим бетон. Тогда объем определяют таким образом – к полученной величине прибавляют произведение общей длины, ширины, высоты ребер.

Для трапециевидных укреплений площадь поперечного сечения умножают на общую длину ребер.

Вычисление количества арматуры

Это еще один важный элемент, который входит в расчет плиты фундамента под ТП. Его проводят с учетом требований СНиП 52-01-2003 по определению класса, сечения и количества прута.

Каркас делают перпендикулярно, если толщина основания больше 20 см, сетку закладывают в верхнем и нижнем слоях. Без этого бетон дает трещины при изменениях грунта, что приводит к деформации и разрушению постройки.

Нужное количество определяют по простой схеме:

  1. Для плиты размером 8х8 м со стандартным размером ячеек 0,2 м число прутьев – 40 (8:0,2) + 1 = 41.

  2. В сетке есть перпендикулярные штыри, значит, результат умножаем на 2, получаем 82.

  3. Перед тем как рассчитать плитный фундамент с нужным количеством арматуры, учитывайте, что он состоит минимум из 2-х слоев. Поэтому 82 умножаем на 2 = 164. Если в будущей конструкции предполагается больше слоев, увеличиваете число на их количество, а не на 2. Получаем результат: для плиты 8х8 метров нужно 164 прута.

Не забудьте об определении длины соединительных стержней и их общего метража.

Для плитного типа оснований используют арматуру с ребристой поверхностью. Под конкретную постройку выбирают шаг армирования и толщину прута.

Чтобы сделать расчеты правильно, проектировщики используют программное обеспечение. В этом им помогают:

Подобный софт дает множество возможностей, таких как рассчитать нагрузку на плиту фундамента под дом, определить нужный объем материалов, создать и автоматически обновлять спецификацию материалов и 3D-прототип будущей конструкции и получить необходимую документацию.



Выбираем программы

Для проектирования и проведения вычислений, занесения результатов проведенных изысканий применяют САПР – различные системы автоматизированного проектирования. Во всех областях строительства и его этапах их используют для:

  • разработки ПД с аннотациями, размерами деталей и элементов;

  • визуализации структуры материалов;

  • создания макетов;

  • расчетов нагрузки на основание и выполнения многих других задач.

Компания ЗВСОФТ реализует программные продукты, разработанные для облегчения трудозатрат специалистов разных направлений. На сайте предложены базовые программы:  3 конфигурации ЗВКАД и приложения-надстройки к ним.

  1. ZWCAD 2017,2018 Professional. Это софт с возможностью создания двух-, трехмерных макетов строительных объектов, редактирования графических файлов. Они поддерживают VBA /.Net; / ZRX, функцию отображения элементов CAD. Более простое ПО представлено версиями Classic, Standard. В каждой версии встроено много полезных опций. Облегчат работу простой интерфейс и понятный редактор, который под силу даже начинающему проектировщику.

  2. VetCAD++ является приложением для основной программы ЗВКАД. Она увеличивает количество стандартных опций, которые включены в САПР, автоматизирует процесс разработки и заполнения сопутствующей строительству документации. Базу данных элементов можно пополнять. Вносить изменения можно вручную или автоматически при считывании информации с чертежей, находящихся в работе. Образец, который используется повторно, может быть дополнен с помощью введения новых параметров для соответствия ситуации моделирования. При расчете плитного фундамента для дома базовая программа с этим модулем облегчит выполнение задачи, выполняя действия по:

  • вычерчиванию изделий – сеток, каркасов;

  • указанию технических спецификаций металла;

  • автоформированию спецификаций материалов, конструкций;

  • оформлению чертежей соответственно установленных стандартов.

  1. СПДС GraphiCS 10.х с локальной лицензией представляет собой встраиваемое приложение. Его используют для автоматического создания рабочей, технической, административной документации на основе действующего законодательства и установленных норм и правил в строительстве. Модуль содержит:

  • большую базу архитектурных объектов;

  • полезные утилиты оформления макета и необходимых бумаг;

  • возможность использования специальных приложений – СПДС Стройплощадка, СПДС Железобетон.

Цены на представленный софт позволяют использовать его крупным фирмам и индивидуально, а функционал не уступает более дорогому зарубежному ПО.

Используйте лучшее для создания совершенных объектов.

www.zwsoft.ru

Точный расчет толщины плиты фундамента

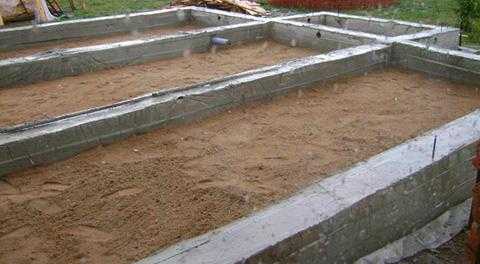

Ленточный фундамент – это бетонная армированная основа под какое-либо строение. Он заливается по необходимому периметру и может иметь от одной до нескольких лент, на которые будут установлены несущие стены. Но вполне возможно наличие только одного периметра. Такой фундамент обеспечивает равномерное рассредоточение немалой массы строения по поверхности земли. Обязательно должен иметь место расчет толщины плиты фундамента, так как очень тонкая плита может не выдержать массы дома.

Основные типы фундаментов

Ленточный фундамент, в зависимости от применяемого для его закладки материала, бывает трех основных типов:

  • каменный, который включает такие подтипы, как кирпичный, бутовый и полубутовый;
  • железобетонный, подразделяющийся в свою очередь на мололитный и сборный;
  • деревянный.

Расчет толщины плиты фундамента каждого из этих типов производится индивидуально, и алгоритм его не может применяться во всех случаях одинаково.

Основные подтипы фундаментов

Выделяют следующие подтипы фундаментов.

  1. Цементно-грунтовой. Предназначен для легких конструкций, обычно нежилых. Идеально подойдет для беседок и небольших складских бытовок. Его монтаж возможен только на твердой и ровной площадке.
  2. Песчаный. Также предназначен для построек, имеющих небольшой вес. Можно применять для щитовых сараев и небольших дачных домиков. Для жилых строений использовать нельзя.
  3. Смешанный тип. Кирпичная лента с бутовым или бутобетонным основанием – это такого типа фундамент. Плита, расчет толщины которой точно выверяется, уже более прочна. Возможно использование этого типа фундамента для постройки дачных домиков с летним проживанием.
  4. Кирпичный. Монтаж такого фундамента осуществляется лишь на твердом и сухом грунте. Избыток влаги может привести к разрушению кирпичной основы и нарушить целостность постройки. Для этого типа фундамента применяется глиняный железняк. Обычно он бывает красного цвета.
  5. Бутовый. Идеально подходит для монтажа на пучинистых грунтах. Обычно закладывается на небольшой глубине. Бутовый камень имеет природное происхождение и большую прочность.
  6. Бутобетонный. Монтаж такого типа фундамента производится посредством укладки камней мелкого диаметра, которые затем заливаются раствором бетона. Перед началом монтажа необходимо наличие опалубки. Бутобетонный фундамент схож также с монолитным типом. Разница заключается только в использовании крупного заполнителя, то есть камней.
  7. Монолитный. Монтаж производится при наличии опалубки. На нужную площадь устанавливается арматура, которая потом бетонируется с применением специального раствора. Получается достаточно прочный фундамент. Монолитная плита, расчет толщины и глубины залегания которой являются важными моментами при заливке такого типа опоры, устойчива, если все сделано правильно.
  8. Железобетонный сборный. Схож по устройству с монолитным фундаментом. Единственное различие заключается в том, что производится железобетонный сборный фундамент на заводе, затем только экспортируется на место строительства. Данный тип фундамента, в свою очередь, делится на два подтипа: блоки-подушки, которые штабелируются на самый первый уровень фундамента, и блоки ФБС, которые устанавливаются поверх блоков-подушек в два-три ряда.

Особое применение железобетонного сборного фундамента

Возведение железобетонного сборного типа фундамента возможно только с применением строительного подъемного крана, так как блоки ФБС и блоки-подушки имеют очень большой вес и обычный человек их поднять не сможет. Обычно применяется для возведения больших зданий, имеющих значительный вес и подразумевающих под собой прочный фундамент. Плита, расчет толщины которой требует большой точности, должна быть выполнена только из качественного материала.

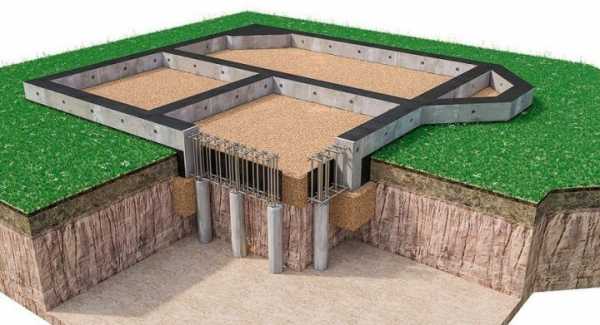

Четыре конструкции фундаментов

Все подтипы фундаментов делятся на четыре основных вида, которые различаются по своей конструкции и применяемым материалам.

  1. Свайный. Универсальный вид конструкции, но очень сложный в установке. Применяется на различных типах грунта, а также при больших перепадах высоты местности, где невозможно применить фундаменты других конструкций.
  2. Столбчатый. Располагается точечно по периметру несущих стен. Его применение рекомендуется только на устойчивом участке грунта, перепад которого составляет максимум 5 градусов.
  3. Плитный, или сплошной. Представляет собой плиту, функция которой заключается в рассредоточении основной массы строения на фундамент. Монолитная плита, расчет толщины которой должен быть очень точным, определяет основную несущую нагрузку, а именно повышает давление на сильные участки, убирая вес с более слабых.
  4. Монолитный. Имеет вид ленты сплошной заливки. По глубине залегания делится на мелкозаглубленный и заглубленный, что зависит от уровня общего промерзания грунта и основного перепада на участке.

Расчет толщины фундамента под дом

Расчет толщины плиты фундамента под дом следует производить, опираясь на данные о промерзании почвы на участке. Не стоит слушать советов близких людей и особенно соседей, о том, что они так заливали фундамент и что дом нормально стоит. Ни к чему хорошему это не приведет. Хоть участки могут находиться совсем рядом, почва на каждом из них будет разной. Вы никогда не задумывались, почему у соседей картошка мелкая, а у вас крупная, хоть поливали и удобряли вы ее одинаково? Это простое доказательство наличия разного грунта на близлежащих участках.

Формула расчета

Расчет толщины плиты фундамента в зависимости от нагрузки производится по такой формуле: S > γn · F / (γc · R0), где γc – значение основных условий работы; γn - обычно равняется 1,2 – значение надежности; F – общий вес на основание, заключенный в сумме массы дома, фундамента и других нагрузках; R0 – сопротивление почвы под периметром фундамента; S – площадь периметра фундамента, обычно измеряемая в квадратных сантиметрах. Нужно обязательно запомнить, что для постройки даже самого маленького и легкого дома необходимо производить расчет толщины плиты фундамента.

Советы по подготовке участка

Есть несколько основных советов по подготовке к монтажу фундамента. Если их выполнить, опора для дома прослужит долго и не потребует капитальных реконструкций.

  1. Во-первых, перед началом монтажа необходимо избавиться от верхнего растительного слоя грунта. С помощью этого у вас получится выровнять площадку под строительство дома и убрать общий уклон местности, если он есть.
  2. Во-вторых, необходимо обеспечить бесперебойную дренажную систему. Обычно для этого по периметру всего участка выкапываются траншеи глубиной около 50-70 сантиметров. Такая мера позволит избежать застаивания воды и, следовательно, преждевременного разрушения фундамента от влажности.
  3. В-третьих, на ровном участке производят монтаж котлована. Важно помнить, что любой тип фундамента устанавливается на плотную песчаную подушку.
  4. Далее производят точные расчеты толщины плиты фундамента. Это избавит вас от необходимости закупки лишних материалов и затрат денежных средств.

Вывод

Выбор подходящего типа фундамента будет зависеть от вида почвы и ее уклона. Применение, например, монолитного типа на болотистой местности будет глупым шагом, так как фундамент может сильно просесть и просто развалиться от воды. Расчет толщины плиты фундамента, пожалуй, может считаться одним из самых важных моментов при его возведении. Вторым таким моментом является высокое качество используемых для монтажа строительных материалов. На них лучше не экономить.

fb.ru

Расчет толщины для плитного фундамента: пример, что следует учесть

Мощный и дорогой плитный фундамент в индивидуальном строительстве применяется нечасто. Но порой условия на участке такие, что никакое другое основание не подходит. Большая площадь опоры позволяет оказывать минимальную нагрузку на грунт, поэтому его используют на слабых почвах.

Оглавление:

  1. Этап подготовки
  2. Расчет толщины основания
  3. Размеры подушки
  4. Полезные рекомендации

Любое железобетонное изделие должно включать в себя два горизонтальных ряда арматуры, отстоящих от поверхности монолита на 4-5 см. То есть толщина плитного фундамента будет представлять собой всего лишь сумму следующих величин:

  • Два диаметра металлической арматуры.
  • Высота промежутка между поясами армирования.
  • Два слоя бетона, закрывающие стальные стержни, по 40-50 мм.

Определение этих показателей и есть расчет плиты. Полученные параметры монолитного основания нужно будет соотнести с особенностями грунта и скорректировать в ту или иную сторону. При этом нужно помнить, что каждый неоправданный сантиметр толщины повлечет за собой лишние затраты на покупку бетона и увеличит нагрузку на слабый грунт.

Определяем исходные данные

В первую очередь придется узнать массу будущей постройки. Для этого потребуется если не полноценный проект, то хотя бы эскиз с нанесенными размерами и вариантами материалов. Сам плитный фундамент, несмотря на его большой вес, в расчет можно не включать, если он будет опираться на песчаную подушку.

Нужно заложить в формулу приблизительный вес отделки, мебели, инженерных конструкций, так как в сумме все это тоже даст заметную нагрузку на фундамент. Принимается решение по выбору марки бетона для заливки основания, однако монолитная плита с армированием в любом случае изготавливается из раствора не ниже М200.

Второй этап – выбор арматуры и схемы ее укладки. В отличие от ленточного плитный фундамент необходимо усиливать и продольными, и поперечными стержнями. Для сплошного монолита обычно выбирают рифленые прутки диаметром 12-14 мм, а размеры ячеек принимают равными 30х30 см, чтобы не перегружать монолит металлом и не увеличивать его конечную стоимость.

Пример расчета

Монолитная плита имеет особенность – из-за сплошного армирования толщина и количество упрочняющих стержней находятся в определенной зависимости. Если в вашем распоряжении оказалось много недорогой арматуры подходящего диаметра, за счет нее можно уменьшить толщину основания, сохранив его прочность. В случае когда стальные пруты раздобыть проблематично, компенсировать их нехватку придется увеличением размера плиты.

Возьмем для примера расчета арматуру диаметром 14 мм с укладкой сеток на расстоянии 70 мм друг от друга. Тогда высота нашего фундамента сложится из таких значений:

  • Защитный слой бетона 2х50 = 100 мм.
  • Общая высота арматурных сеток 4х14 = 56 мм.
  • Толщина плиты 100+56+70 = 226 мм.

Для круглого счета и запаса по прочности примем основание высотой 25 см.

Этот расчет очень приблизительный, но им вполне можно пользоваться в индивидуальном строительстве – фундаментная плита отлично справится со всеми нагрузками и выйдет вполне приемлемой по цене. Для промышленных объектов, конечно, применяются более точные формулы, а сами вычисления выполняются так называемым шаговым методом – с перебором различных вариантов и их проверкой на каждом этапе.

Проектировщики прибегают к помощи специальных компьютерных программ. Но если усреднить получаемые ими результаты, можно вывести определенную закономерность, где средняя толщина такой плиты зависит от типа будущей постройки и особенностей грунта:

ОбъектТолщина фундамента, см
Грунт средней пучинистостиСильно пучинистые грунты
Баня, хозпостройки, гараж10 – 1515 – 20
Легкий дом из ОСБ, газобетона, пиломатериалов20 – 2525 – 30
Кирпичный или бетонный дом в 2-4 этажа25 – 3030 – 35

Если судить по этой таблице средних значений, наша расчетная плита вполне подходит для любого загородного дома. А в случае застройки на очень слабых пучинистых грунтах к толщине монолита можно прибавить еще 5 см, чтобы получить достаточно надежное основание.

Фундаментная подушка

Помимо расчета толщины плитного фундамента в проект также необходимо включать размеры песчаной подушки и дренажа, роль которого выполняет слой щебня. Как правило, толщина утрамбованного песка принимается равной 0,3 м, а дренажного слоя – 0,2 м. С таким учетом и нужно готовить котлован под основание дома.

Более легкие постройки допускается устанавливать на подушку меньшей мощности – около 15-25 см, но принимать такое решение следует с учетом особенностей грунта. Чем больше почва склонна к пучению, тем больше потребуется толщина засыпки щебня, который компенсирует ее подвижки. А от количества песка будет зависеть, насколько равномерно распределится давление, которое создаст монолитная плита.

При возведении фундамента на водонасыщенных глинистых грунтах есть смысл поверх подушки выполнить бетонную подготовку мощностью около 10 см из недорого тощего раствора. А перед заливкой нанести на поверхность мастичную гидроизоляцию, чтобы уберечь плиту от вредного влияния грунтовых вод.

Что учесть при строительстве?

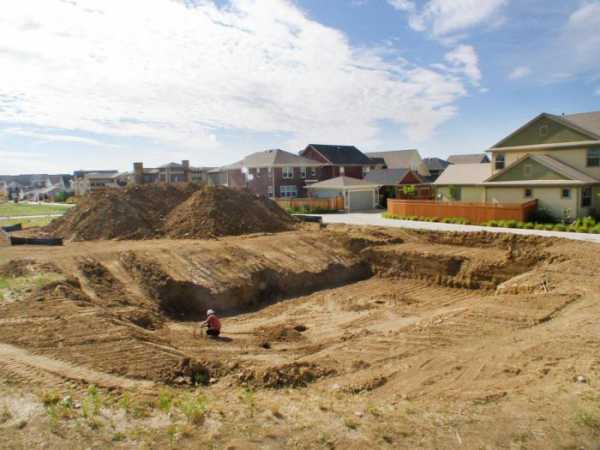

Котлован должен иметь запас ширины в каждую сторону примерно в метр, так как незаглубленная монолитная плита нуждается в надежной теплоизоляции, для этого применяются жесткие панели из вспененного полистирола. Глубину котлована определит толщина песчано-щебневой подушки и решение о заглублении бетонного монолита.

Несмотря на то, что плитный фундамент передает давление на грунт по всей своей площади, в верхней части он его воспринимает неравномерно. Внешние несущие стены создают определенную нагрузку по периметру, но при значительных габаритах дома основание в центре от этого будет подвергаться большим разрывным усилиям по правилу рычага.

Чтобы уйти от этой проблемы, стоит заложить в проект дополнительные несущие стены ближе к центру или использовать ребра жесткости. Эти утолщения в нижней части монолита делаются там, где плитный фундамент испытывает максимальные нагрузки – под несущими стенами. Ребра жесткости позволят уменьшить и размер самой плиты, а значит, снизить расход материалов.

stroitel-list.ru
