Свайный фундамент с ростверком: пошаговая инструкция

В статье будет рассмотрен свайный фундамент с ростверком. Не всегда можно применить традиционные конструкции – плитные или ленточные. Иногда они становятся чересчур дорогими, только на изготовление фундамента уйдет до 50% общего бюджета. Как правило, применяют свайный фундамент такого типа в тех случаях, когда происходит строительство на территории, на которой глубина промерзания почвы более двух метров. Нередко такие фундаменты возводятся на слабонесущих и нестабильных типах грунтов.

Особенности конструкции фундамента

Что такое фундамент на сваях? Это знают все – это определенное количество столбов, которые забиваются в грунт. Причем нижний край находится на глубине промерзания грунта. Но такая конструкция в чистом виде применяется на практике довольно редко.

Причина заключается в том, что достаточно сложно распределить нагрузку, которую создает дом на все сваи. На одной окажется большая нагрузка, а на второй - меньше. Именно по этой причине свайные фундаменты применяются, как правило, в конструкциях с малым весом – под срубы из бруса или бревна, каркасные дома.

Брусья или бревна обладают одним хорошим качеством – они позволяют перераспределить нагрузку равномерно на все точки опоры. Постройки из других материалов справляются с такой задачей намного хуже. Но вот устройство свайного фундамента с ростверком таково, что в нем нет недостатков, указанных выше. Поэтому его можно без проблем применять в конструкциях из кирпича или блока. Конструкция состоит из нескольких свай и ленты (обычно изготавливается из чистого бетона или с применением металлической арматуры), которая связывает все точки опор. Именно такую ленту и называют ростверком.

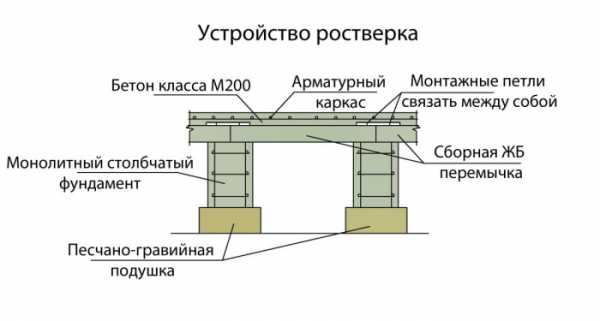

Особенности ростверка

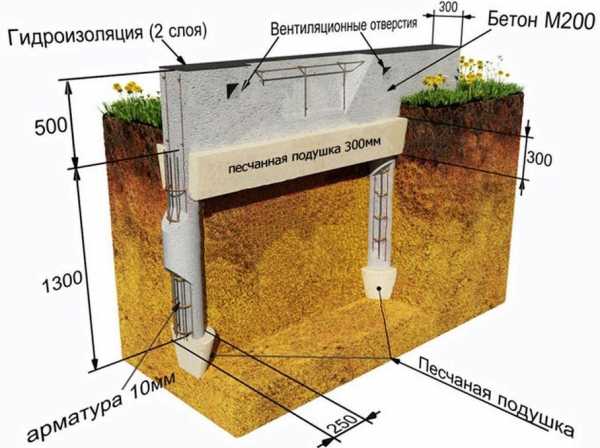

Ростверк является частью фундамента, которая объединяет верхние части свай. Он принимает всю нагрузку, которую создает конструкция, а за счет своего устройства замкнутого типа он ее равномерно перераспределяет на все сваи. Ростверк бывает таких типов:

  1. Бетонным.
  2. Железобетонным.
  3. Металлическим.
  4. Деревянным.

Также железобетонные и бетонные можно разделить на две подкатегории – высокие и низкие.

Первые располагаются существенно выше уровня земной поверхности. Очень часто ростверки изготавливают из металла – в ход идут квадратные металлические трубы, швеллеры с большим сечением. А вот устройство бетонного ростверка оказывается намного сложнее.

Особенности работы ростверка

Как вы понимаете, дом дает разную нагрузку в помещениях. Ведь в нем мебель, отделка, различные приборы и вещи распределены неравномерно. Само собой, нагрузка на опоры тоже окажется разной. При помощи ростверка получается преобразовать все нагрузки таким образом, чтобы на сваи, установленные под ним, воздействовали одинаковые силы. Это качество очень полезно, так как позволяет добиться стабильности всей конструкции.

Если сваи будут нагружены равномерно, то уменьшается вероятность того, что они будут по-разному усаживаться. Если фундамент будет усаживаться неравномерно, то обязательно появятся на нем и стенах трещины. Устройство свайно-ростверкового фундамента отличается высокой стабильностью. Но все равно не избавилась конструкция от основного недостатка свай – неизвестно, какой тип грунта находится возле них.

Стоит ли использовать сваи?

Архитекторы не очень доверяют конструкциям, в основе которых находятся сваи – заранее спрогнозировать поведение их в грунте почти нереально. Возле одной сваи грунт будет плотным, а рядом с двумя соседними - рыхлым. И произойдет неравномерная усадка всего дома.

Но существуют более предсказуемые конструкции, о которых мы поговорим дальше. В частности, это свайно-винтовой фундамент с ростверком, который отличается высокой прочностью. Но и стоимость его довольно высокая.

Ленточные фундаменты на сваях

Низкие типы ростверков хороши тем, что их поведение можно предугадать. Начинаются ростверки такого типа значительно ниже уровня земли. А изготавливаются из простого бетона или армированного. Нужно отметить, что арматура, выходящая из свай, соединяется механически с арматурой самого ростверка. Стоит также отметить, что утепление ростверка свайного фундамента производится так же, как и ленточного. Материалы при этом используются те же. Конструкции очень похожи.

У нас ростверком называется ленточный фундамент мелкозаглубленного типа. Изготовление его производится по такой же технологии. А отличие в том, что дополнительно есть связь со сваями, которые существенно повышают устойчивость и надежность всей конструкции. Фундаменты такого типа называют свайно-ленточными или ленточными на сваях. Они без преувеличения считаются идеальными, так как они сочетают в себе все преимущества обоих видов фундаментов, а недостатки компенсируются.

Работа фундамента

Работа происходит следующим образом. Вся нагрузка, которую создает дом, воздействует на ленту из бетона. Так как имеется продольная арматура, силы распределяются равномерно по всей площади опоры. Частично нагрузка уходит в грунт, остальное принимают сваи. И нужно отметить одну особенность – усадка и нагрузка равномерны, так как эти параметры выравниваются при помощи ленты. Желательно, чтобы был установлен на глубину промерзания свайный фундамент с ростверком.

В зимнее время на фундамент воздействуют силы пучения – в этот момент можно увидеть все достоинства ленточной конструкции на сваях. Когда пучинистый грунт воздействует на ленту конструкции, сваи не позволяют сместиться фундаменту. В этом случае уменьшается вероятность перекоса здания. От воздействия пучинистых грунтов можно избавиться, если фундамент залить ниже точки промерзания. Но затраты на такую конструкцию довольно большие, использовать ее не рекомендуется.

В каких случаях можно применять свайно-ростверковые фундаменты

А теперь давайте поговорим о том, в каких случаях использование фундаментов такой конструкции просто необходимо:

  1. В случаях, когда слабонесущие и нестабильные грунты уходят на большую глубину. Как правило, это почвы карстового, торфяного, лесового типов, а также растительные, плывуны, плодородные, у которых толщина свыше полутора метров. Нагрузку необходимо передавать на грунт более плотный, который располагается значительно ниже. Как вы понимаете, выкопать траншею и достичь грунта с высокой несущей способностью достаточно сложно. А строительство фундамента окажется достаточно дорогим – поэтому использование свай является выходом из ситуации.
  2. При строительстве на участке, на котором наблюдается большой перепад высот. При сооружении фундамента оказывается проще применять сваи с различной высотой, нежели выравнивать поверхность или заливать ленту на большой глубине, дабы немного компенсировать неровности.
  3. Если грунтовые воды расположены слишком высоко. В этом случае важна только высота ростверка свайного фундамента. Стоит отметить, что при возведении свайного фундамента не имеет значения, на какой глубине располагаются воды. Главное, чтобы под так называемой пяткой располагался грунт, у которого высокая несущая способность. Уровень, на котором находятся грунтовые воды, может повлиять только на вид ростверка. В случае если вода близко к поверхности, нужно делать высоким ростверк. А если воды глубоко, допускается делать и низкую конструкцию.
  4. Если строится здание на жестком грунте. При возведении ленточного или плитного фундамента необходимо проделывать большой объем земляных работ. В этом случае применение свай оправдано.
  5. При строительстве каркасных домов нет смысла возводить ленточный фундамент – это просто трата денег. Запас прочности оказывается неоправданно высоким, лучше всего выбрать свайно-ростверковую конструкцию.
  6. Если суммарная масса сооружения свыше 350 тонн, лучше всего возвести свайный фундамент с ростверком. Ленточные или плитные конструкции будут слишком массивными, да и дорогими.

Стоит все же заметить, что самыми надежными типами фундамента считаются ленточные и плитные. Но если нет средств возводить такую сложную конструкцию, а запаса прочности большого не требуется, допускается применять свайно-ростверковый тип.

Какие бывают сваи?

Как правило, при строительстве применяют абсолютно все типы свай. При выборе нужно обращать внимание только на вид грунта и предельно допустимую нагрузку, которую создает здание. Сваи можно изготовить из бетона или металла, крайне редко их делают из древесины. Сечение либо квадратное, либо круглое. Делать армирование ростверка свайного фундамента необходимо, чтобы вся конструкция оказалась максимально прочной.

Можно выделить такие типы свай по виду установки:

  1. Забивные – монтируются без использования выемки грунта или бурения. Их забивают в грунт при помощи специальной техники. Именно по этой причине в частном строительстве они применяются редко.
  2. Буронабивные – в грунте необходимо проделать скважину, в которую ставится опалубка. После ее крепежа монтируется арматура (она повышает прочность конструкции. После проведенных действий внутрь заливается бетон.
  3. Буровые железобетонные – как и в прошлом случае, необходимо сначала проделать скважину. После чего уже готовые сваи забиваются в нее. Усилий для этого нужно значительно меньше, нежели при установке забивных.

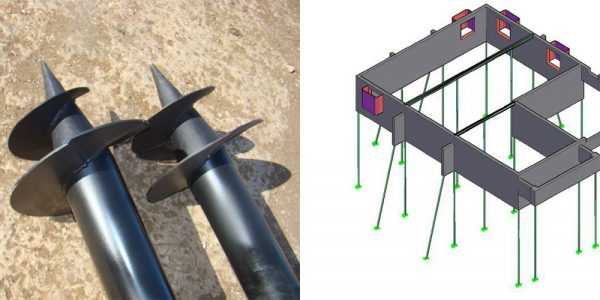

  4. Винтовые – чем-то похожи на саморезы. Изготавливаются они из металла, концы заострены и имеются лопасти. С их помощью происходит разрезание грунта. Если необходимо на большую глубину установить сваи, без специальной техники не обойтись. Но при монтаже на глубину до трех метров можно обойтись и без нее.

При строительстве частных домов применяются чаще всего сваи буронабивного типа. Но, как правило, они устанавливаются в качестве опор под небольшие строения – сараи, бани, и т. д.

Формы свай

Отличаются сваи и по форме сечения:

  1. Круглые.
  2. Квадратные.
  3. Треугольные.
  4. Полые круглые.

Нередко разрабатываются и более сложные формы, все зависит от конкретного проекта.

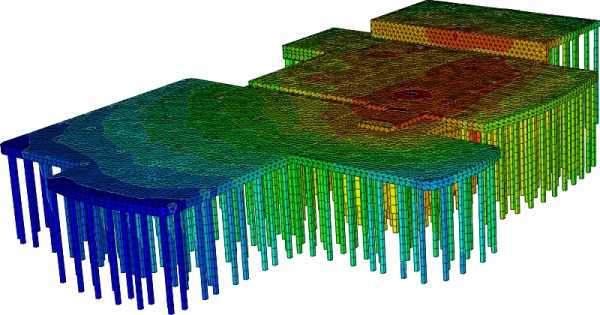

Распределение нагрузки на грунт

Нужно отметить, что свайные фундаменты с монолитным ростверком являются наиболее прочными и крепкими. Но, как вы понимаете, сваи могут распределять по-разному нагрузку на грунт. Существуют такие типы:

  1. Сваи-стойки.
  2. Висячие.

Последние имеют довольно большую боковую поверхность. Именно с ее помощью они передают на грунт львиную долю нагрузки (около 70%). Применяют такие конструкции в тех случаях, когда нецелесообразно заглубляться дальше, а достигнутого уровня недостаточно, чтобы можно было выдержать всю нагрузку. У конструкции имеется пятка, но ее наличие не меняет картины – вся нагрузка уходит на грунт не через острие, а посредством боковой поверхности.

А вот сваи-стойки нагрузку передают посредством острия. Стенки гладкие и неразвитые, а вот в конце делается пятка – расширение, которое позволяет увеличить площадь опоры. Благодаря такой опоре силы пучения не могут поднять весь фундамент. Но для того чтобы опора оказалась качественной, необходимо провести расчет ростверка свайного фундамента. Доверить эту процедуру лучше опытным специалистам.

Как располагаются сваи в ростверке

Как правило, сваи располагаются в грунте строго вертикально, но в некоторых случаях они монтируются и наклонно. Причем допускается установка нескольких свай в одном месте. Этот способ строительства применяют в случаях, когда есть вероятность возникновения горизонтально направленных сил. Хороший пример – если строительство происходит на участке с наклонами.

Также допускается точечное расположение свай под опорами. Это характерно при возведении навесов или строительстве крыши над открытой площадкой. Сваи устанавливаются под теми колоннами, которые удерживают крышу.

При строительстве частного дома небольшой этажности сваи допускается располагать как ленту. Их устанавливают в ряд, а иногда в два или три. Нередко в местах, в которых планируется наличие большой нагрузки на грунт, располагается несколько свай на маленьком расстоянии друг от друга.

fb.ru

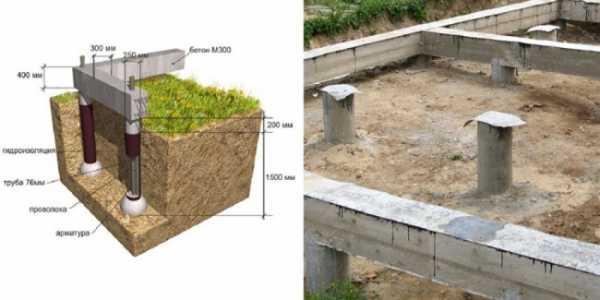

Свайный фундамент с ростверком

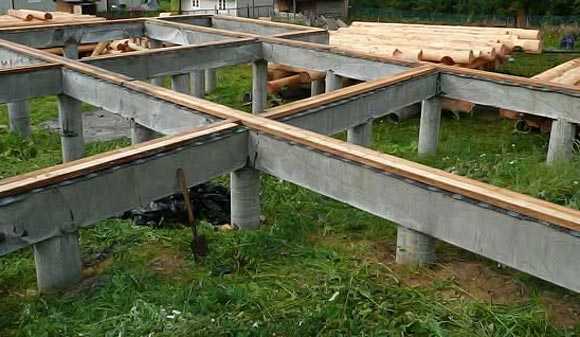

Ростверк – это верхняя часть фундамента на свайных опорах. Именно его устройство позволяет распределять массу от несущих конструкций здания. Ростверк представляет собой массивную раму из железобетона, которая находится под стенами. Его водружают на забивные или винтовые сваи.

Свайный фундамент с ростверком востребован в малоэтажном строительстве. Лента, выполненная в монолитном виде, способна надежно соединить оголовки свай. Применяют такую конструкцию на участках, где другие фундаменты устраивать нецелесообразно.

Виды ростверка на сваях

Нагрузки от дома на неустойчивой почве через ростверк передаются глубинным слоям. Они достаточно плотные, чтобы выдерживать серьезные нагрузки. Свайное основание с ростверком возводят в регионах с глубиной промерзания почвы до полуметра. Если дом строят в местности со сложным рельефом, этот вид фундамента является единственно возможным.

Ростверки, помещаемые на сваи, делят на группы с учетом технологии производства:

  • Монолитные. Представляют собой армированные ленты. Их сооружают по принципу простого ленточного основания. Однако иногда они могут быть выполнены в виде плиты. В этом случае на заливку тратится больше средств и времени. Обвязка оголовков свай ленточным ростверком происходит по периметру, и в местах расположения несущих стен. Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности.
  • Сборные. Их выстраивают из железобетонных балок. Создать полноценный ростверк получится при соединении нескольких готовых элементов. Впоследствии их замоноличивают.
  • Сборно-монолитные – комбинированные конструкции.

Габариты ростверка на свайном основании определяют в соответствии с конструкцией. Ширина ленты обычно превышает 40 см и превосходит ширину стены на несколько сантиметров. Разобраться, что такое ростверк свайного фундамента, можно при изучении различий таких конструкций:

Каждый из этих типов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Преимущества свайных оснований с ростверком

К плюсам основания на сваях с ростверком относится повышенная прочность конструкции. Возведенный на нем дом окажется долговечным и устойчивым. Другие преимущества таких фундаментов:

  • Минимум земляных работ.
  • Незначительный расход материалов. Бетона потребуется меньше, чем при возведении традиционного ленточного основания.
  • Возможность работать зимой. Сваи устанавливают даже при температуре -10 градусов.
  • Грунт не просаживается при подтоплении или во время морозного пучения.
  • Снижение теплопотерь – площадь контакта фундамента с грунтом небольшая.
  • Сокращение расходов на возведение фундамента на 20%.
  • Ускорение работ.

Буронабивной фундамент с ростверком занимает достойное место среди остальных видов оснований. Он представляет собой надежную конструкцию, имеющую большой запас прочности.Поскольку выносливость монолитной конструкции существенно выше, следует оборудовать ростверк как единую ленту. Такой фундамент на железобетонных сваях является надежным, простым в возведении и недорогим.

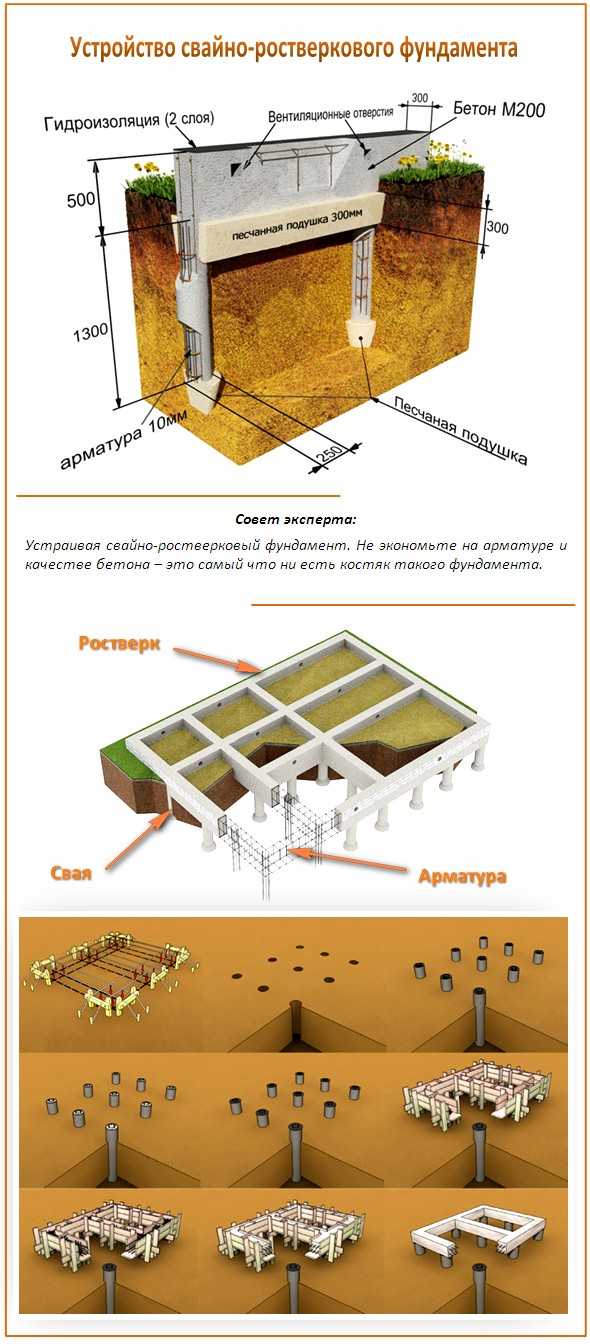

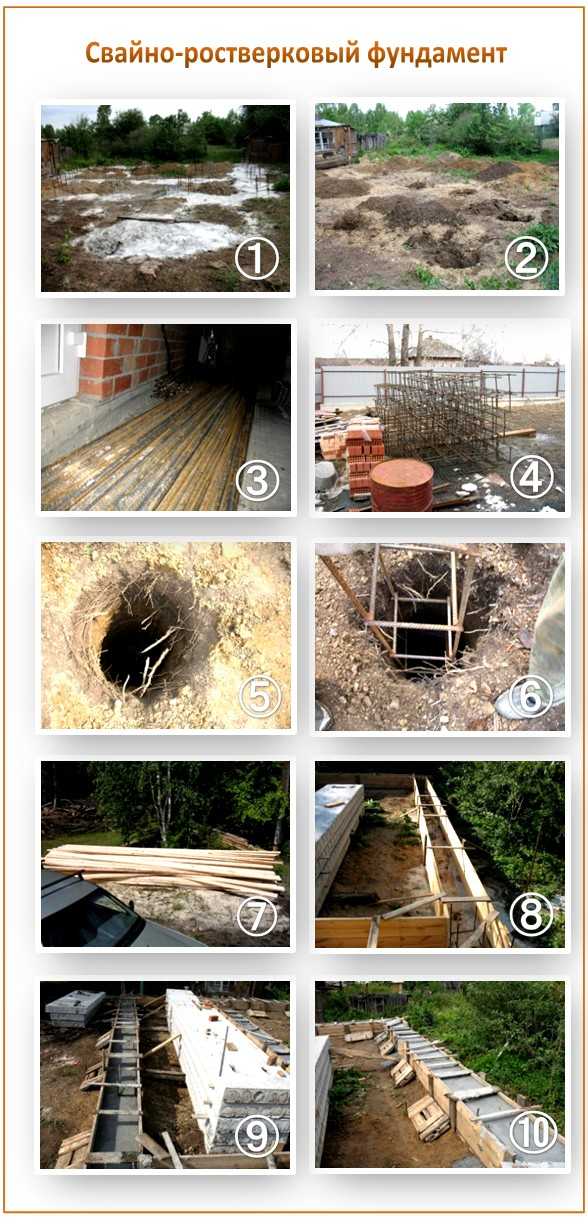

Последовательность возведения свайного фундамента с ростверком

Свайная конструкция с ростверком создается профессиональными строителями в соответствии с определенными этапами. Последовательность действий:

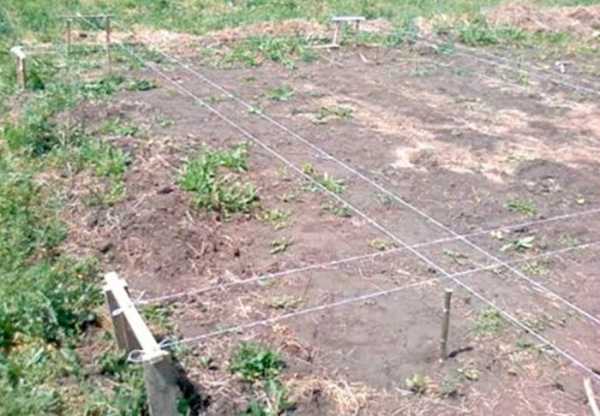

  • Расчистить участок. Необходимо снять плодородную почву, чтобы под основанием не росла трава.
  • Создать свайное поле.

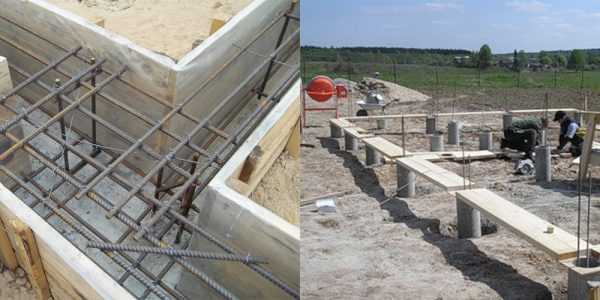

  • Собрать и установить каркас арматуры ростверка. Он должен иметь минимум два ряда арматурных прутков, скрепленных вертикальными элементами через каждые 30-40 см.
  • Закрепить каркас на сваях, уделяя особое внимание углам основания. Здесь арматурные прутья должны загибаться в разные стороны. Контур каркаса полностью замыкается по всему периметру.

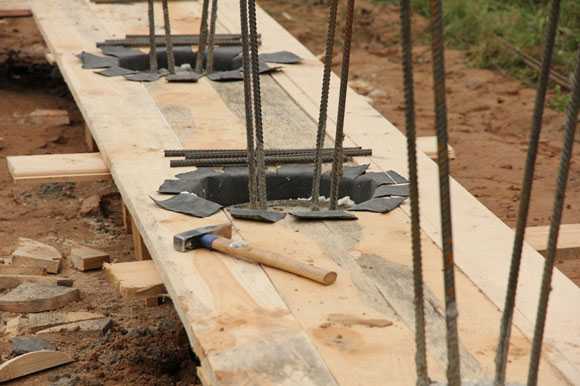

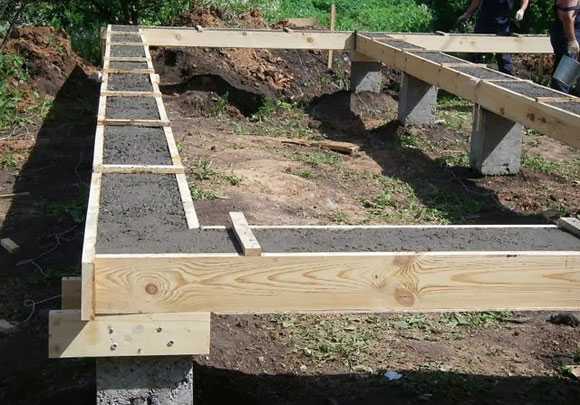

  • Соорудить опалубку. В нее будет залит бетон для ленты. При устройстве висячего ростверка между сваями монтируют дополнительные элементы опоры. Это относится как к ленточному, так и к монолитному ростверку из плиты.
  • На завершающем этапе устройства свайного фундамента необходимо замешать бетон и залить его в опалубку.

Эта последовательность понятна каждому, однако тонкости некоторых операций доступны только опытным строителям.

Создание свайного поля

На этом этапе тоже придется следовать определенному порядку действий. Сначала делают разметку участка для свайного поля. В точках, где будут забиты сваи, в землю погружают прутки арматуры. Между ними натягивают бечевку и проверяют точность геометрии основания.

Затем выполняют такие действия:

  • Разгрузка сваебойной установки. К участку подвозят буронабивные сваи и машину для их погружения в землю. Установка обладает небольшими размерами и оборудована болотоходным шасси. Это позволяет сохранять покрытие участка в целости.
  • Транспортировка свай по территории. Железобетонные элементы выгружают в одном месте, а сваебойная машина доставляет их до точки монтажа. Часто сваи перемещают по участку на тележке.
  • Подготовка к установке. Сначала сваи опускают и фиксируют на земле, а затем поднимают стрелу. Сваи поднимают лебедкой.
  • Забивка свай. Сваи помещают в грунт ударным методом. Один элемент погружается на необходимую глубину за несколько минут. Контроль установки железобетонных конструкций осуществляется при помощи нивелира.
  • Срезание окончаний свай. Частично сваи подрезают до оголения арматурных прутьев. Работу выполняют перфоратором.

Свайное поле при оперативной работе создается за несколько часов.

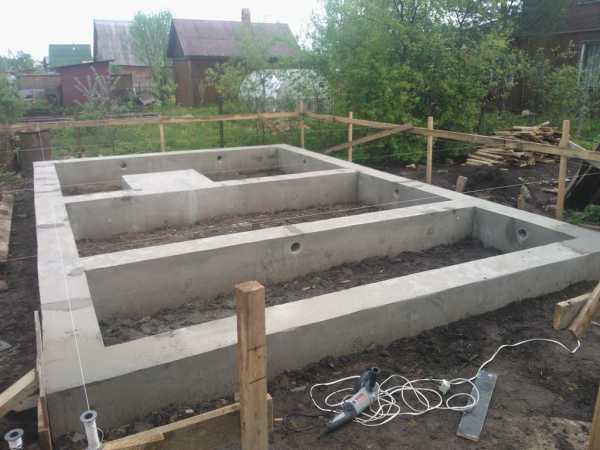

Возведение фундамента на сваях с ростверком

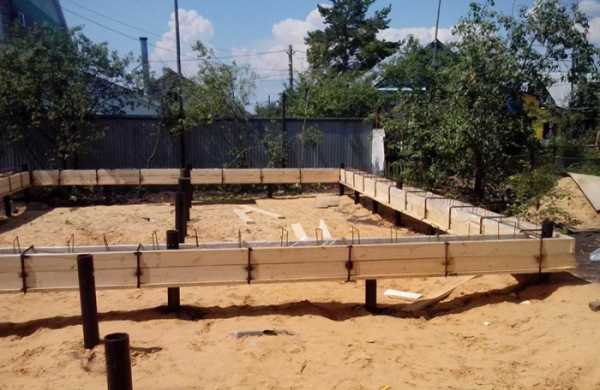

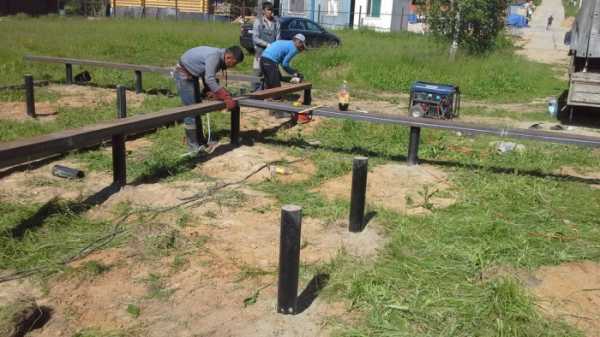

Возвести винтовой фундамент с ростверком получится своими руками. Для этого потребуется выполнить такие работы:

  • расчет свай и ростверка;
  • установка свай;
  • создание ростверка;
  • обустройство цоколя.

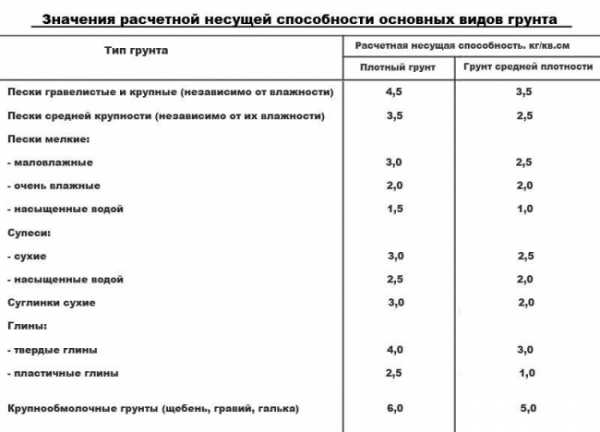

Сперва стоит определиться, каким является состав, вид и качество грунта. Это позволит выяснить необходимую глубину заложения ростверка свайного фундамента. Особенно важно узнать о том слое, на который будет опираться фундамент. От полученных данных зависят:

  • длина свай;
  • величина промежутка между опорами;
  • несущая способность каждой сваи.

Кроме того, следует рассчитать нагрузки, которые оказываются постройкой на сваю и землю. Именно на этих данных основывается расчет свай и ростверка. Общая масса дома суммируется из:

  • собственного веса стен, кровли и перекрытий;
  • нагрузок переменного типа;
  • полезных нагрузок (инженерные системы, мебель, бытовые приборы).

Полученную сумму следует умножить на 1,3. Это значение является поправочным коэффициентом.

Расчет свай и ростверка

Каким будет расстояние между сваями, показатель их несущей способности и глубина монтажа, зависит от предварительных расчетов. Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Между сваями традиционно оставляют промежуток 1-1,5 м. Глубина погружения опор равна 1,5-2 м.

Особое внимание обращают на расчет ростверка. Именно он определяет надежность основания. Обычно высота этого элемента не превышает 25 см. Ширину определяют по ширине цоколя или толщине наружной стены. Минимальное значение – 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Его производят по граням опоры в сечениях, наружным граням подлокотника. Для этого используется формула:

Для всех сечений рассчитывают суммарный изгибающий момент. При этом учитывают моменты от реакций свай и локальных нагрузок на свес ростверка.

Расчет основания на сваях следует доверить опытному инженеру-строителю. Его не получится сделать самостоятельно. Только после получения необходимых данных можно приступать к монтажу.

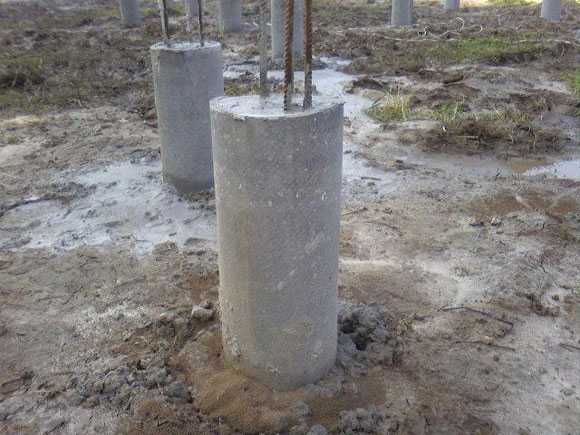

Самостоятельное изготовление свай

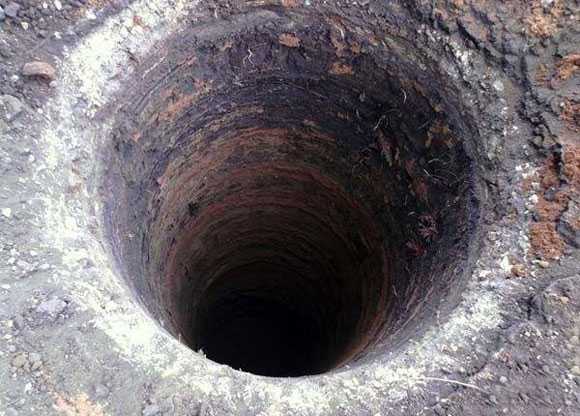

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

  • Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.

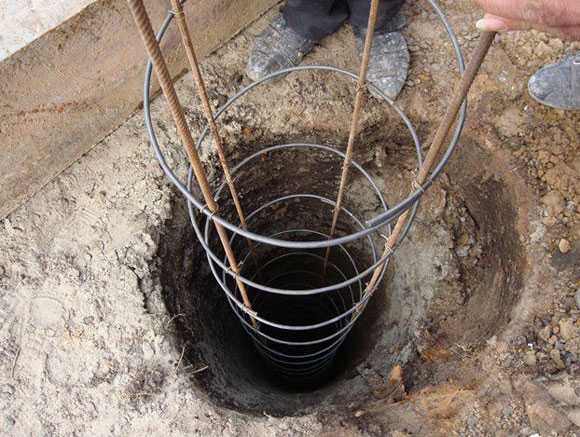

  • После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.
  • В трубы заливают бетон, уплотняя его вибратором.
  • Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

  • 1 см – потребуется 8 прутков;
  • 1,2 см – 6;
  • 1,4 см – 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см. Ее лучше уложить тротуарной плиткой.

Если следовать все рекомендациям и правильно выполнить расчет ростверка, можно своими руками создать надежное основание. Оно не будет подвержено воздействию сил морозного пучения или усадке.

Утепление столбчатого фундамента

После того как столбчатый фундамент с ростверком возведен, следует сделать забирку. Она представляет собой замену цоколю. Забирка защищает пространство между поверхностью земли и основанием дома от снежных заносов и сквозняков.

Деревянная забирка – доступный и простой в установке вариант облицовки цоколя. Ее выполняют из досок, которые располагают вертикально или горизонтально. Процесс работы включает:

  • между опорами выкапывают траншею 40 см глубиной;
  • одну треть глубины засыпают песком и гравием мелкой фракции;
  • к столбам основания крепят деревянные бруски, имеющие паз шириной 40-60 мм;
  • пазами доски крепят друг к другу;
  • снизу забирку отсыпают керамзитом.

При вертикальном положении досок на подушку в траншее укладывают первый брус. Второй закрепляют в нижней части постройки. В пазы, выполненные на брусках, вертикально вставляют доски.

Чтобы сделать забирку из кирпича или камня между опорами тоже следует вырыть траншею, в которую будет засыпана подушка. Толщина забирки в этом случае составит 1,5 кирпича. Стены из камня не должны быть больше 30 см.

При высоте опор от 0,7 м забирку выполняют из теплоизоляционных плит. Создают ее в такой последовательности:

  • на опоры закрепляют конструкцию в виде рамки, которая сделана из стального профиля;
  • с внутренней стороны закрепляют теплоизоляцию – пенополистирол;
  • со стороны улицы на саморезы фиксируют профнастил;
  • получившийся зазор между элементами профнастила и уровнем грунта заделывают материалом теплоизоляции.

При любом варианте создания забирки следует помнить о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр таких отверстий составляет от 100 до 150 мм. Зимой продухи закрывают тряпками.

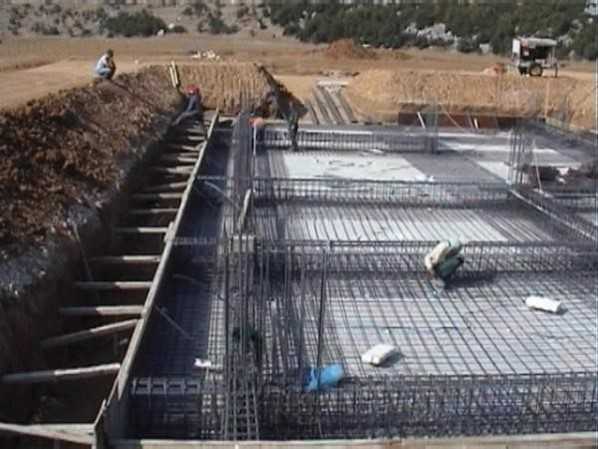

Монолитная плита с ростверком

Свайные фундаменты с монолитным ростверком представляют собой столбчатые сооружения с усиленной верхней частью. Оголовки свай объединяются цельным элементом. Существует несколько видов таких оснований, которые можно разделить по разным критериям. Зависит эта классификация от метода создания, материала изготовления и способа монтажа.

Главной задачей создания ростверка является оптимальное распределение нагрузок на основание. Поскольку сваи устанавливаются на определенном расстоянии друг от друга, чтобы зафиксировать их оголовки на одном уровне, создают соединяющую конструкцию. Благодаря этому распределяется нагрузка на опоры.

Благодаря устройству ростверка можно хорошо утеплить фундамент. Это позволяет продлить срок эксплуатации всего сооружения. Возможность движения свай исключается.

Монолитная плита относится к традиционным основаниям. Ее делают двух типов – незаглубленной или мелкозаглубленной. При выборе последнего варианта ее погружают в землю на 45 см. Обязательно армирование ростверка свайного фундамента по всей площади. Благодаря этому монолитное основание способно выдерживать значительные нагрузки во время подвижек грунта. Это актуально для местностей с проблемными почвами.

Применяемые материалы

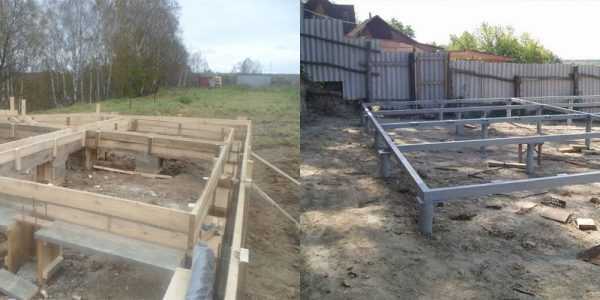

Ростверки делят на легкие и тяжелые. В зависимости от этого критерия выбирают исходные материалы. Если нужно построить небольшой дом, ростверк делают деревянным. Когда возводят массивную постройку, оправдано использование железобетонного ростверка.

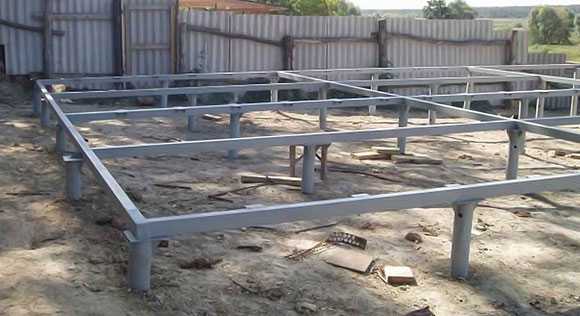

Иногда оптимальным решением становится использование цельных металлических изделий. Однако это случается редко, поскольку он требует регулярной обработки. Кроме того, его сложно устанавливать.

Технология, по которой создаются деревянные ростверки на столбчатом фундаменте, предполагает защиту материала от воды и различных вредителей. Металлическая конструкция со временем ржавеет. По этой причине ее установка оправдана в небольшом количестве случаев.

Чаще основание на сваях с ростверком возводят из бетона. Его изготавливают непосредственно на месте постройки дома. Такая работа более трудозатратна, однако позволяет сэкономить в перспективе.

Классификация по высоте

Ростверк вместе со сваями, которых под ним находятся, могут располагаться по-разному. Если учитывать положение относительно уровня грунта, монолитный ростверк может быть таких типов:

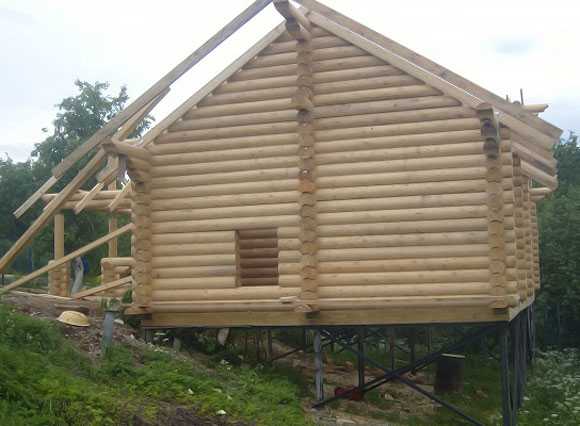

  • Высокий. В этом случае верхняя часть плиты находится высоко над землей.
  • Повышенный – плита немного заглублена в почву.
  • Заглубленный – монолитное основание полностью погружено в землю.

Каждый из этих видов имеет свои плюсы и минусы. Однако наибольшее распространение получило высокое основание. Именно его проще всего устанавливать. Фундаменты на буронабивных сваях с монолитным ростверком не испытывают давление почвы.

Высоко расположенные плиты имеют и свои недостатки. Среди них выделяют необходимость теплоизолировать первый этаж. При установке таких конструкций не получится устроить подвал. Если это подсобное помещение необходимо, его создают в условиях загубленного или повышенного основания.

Сваи под ростверком тоже должны иметь определенное расположение. Это зависит от предполагаемого давления на плиту. Их можно разместить сплошным «лесом», или установить полосами.

Преимущества ростверка из монолитной плиты

Перед устройством фундамента с ростверком из плиты важно познакомиться с определенными тонкостями работы. К примеру, определенную разновидность ростверка выбирают с учетом типа почвы. Следует узнать, насколько она сыпучая или твердая, определить степень ее насыщения влагой.

Среди положительных сторон устройства фундамента с ростверком из монолитной плиты выделяют:

  • Широкая область применения. Подобные фундаменты возводят на любых почвах, даже на неустойчивых.
  • Высокая надежность.
  • Длительный срок службы. Если использовать качественные материалы, гарантия эксплуатации такой конструкции составляет 70 лет.
  • Не нужно принимать во внимание рельеф участка.

Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет своими руками сделать надежную основу для дома.

Особенности устройства фундамента с монолитным ростверком

Если сравнивать устройство монолитного ростверка с установкой свай, первый процесс оказывается сложнее. Такая работа потребует больших усилий от строителей. Это объясняется необходимостью создавать опалубку. И устанавливать армирующий каркас по всей площади основания.

При обустройстве ростверка имеется несколько секретов, позволяющих упростить задачу. К примеру, сегодня горизонтальную опалубку часто заменяют плитами пенопласта. Этим материалом заполняют 10-сантиметровое пространство между нижней поверхностью перекрытия и землей.

Если необходимо сделать надежный каркас, оборудованный подземным уровнем, стоит выбрать монолитное основание или заглубленный ленточный фундамент. В других случаях стоит обращать внимание на свайные опоры. Их легко устанавливать, а затраты на такую работу невысоки. Для малоэтажных строений сваи подходят идеально.

Отправить комментарий

2proraba.com

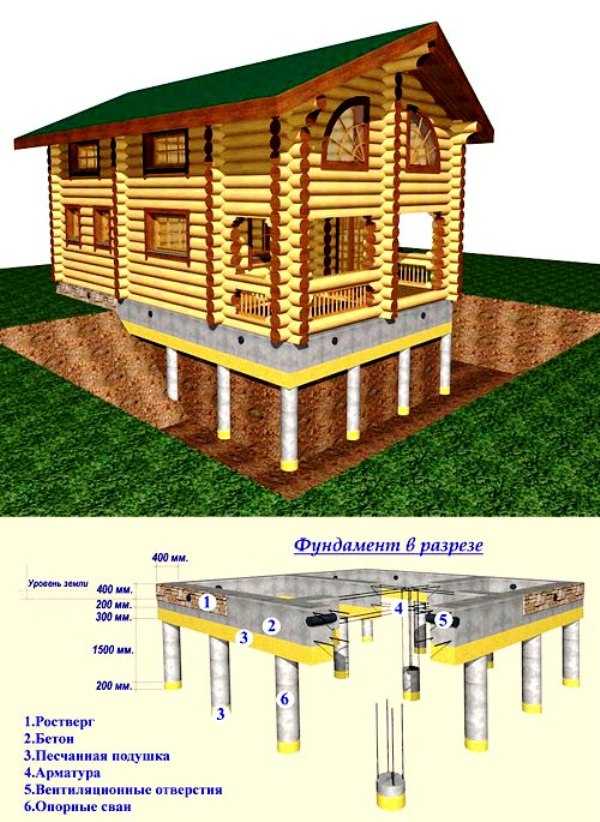

Свайно-ростверковый фундамент

Строительство домов в недавнем времени производилось на четырех основных видах фундаментов: плитном, ленточном, свайном и столбчатом. Обычно производится ленточный фундамент и заглубляется ниже уровня промерзания грунта. Но строительство этого фундамента стоит достаточно дорого, а точнее почти половину от всего бюджета на строительство. Не каждый готов к таким неимоверным расходам.

Ситуацию можно спасти с помощью нового типа фундамента – свайно-ростверкового. Очень удобен его вид, который сооружается таким образом, что потом с него не нужно снимать опалубку. Также отлично данный фундамент может удерживать строение на неровном грунте или склонах, в отличие от такого типа, как свайный фундамент под дом.

Что такое свайный фундамент ростверкового типа

Известен свайный фундамент для дома, который представляет собой определенное количество свай, которые заглублены в землю. Но использование этого фундамента не так популярно в силу того, что нет возможности перераспределить нагрузку строения между всеми сваями. Обычно его применяют только в случае постройки из бруса или бревна, так как такой материал может сам перераспределять нагрузку. Для других строительных материалов он не подходит.

Но есть такой вид свайного фундамента, который выполняется с ростверком. Ростверк – это балки или плиты, с помощью которых сваи соединяются воедино на поверхности земли. Ростверк может быть монолитной или сборно-монолитной конструкцией, а также сборным. Благодаря тому, что сваи связаны между собой, нагрузка распределена равномерно и фундамент может использоваться для блочных и кирпичных построек.

В разных частях готовой постройки разная нагрузка, которая определяется отделкой, как внутренней, так и наружной, мебелью и прочим наполнением дома. Ростверк призван принимать на себя такую нагрузку и распределять ее по сваям.

Это помогает исключить неравномерную усадку свай, которая ведет за собой трещины в стенах и их разрушение. Это не исключает главного недостатка свайных фундаментов – неуверенности в типе грунта, который находится под каждой из опор. Спрогнозировать заранее поведение фундамента просто невозможно, поэтому такой тип основания дома не особенно нравиться архитекторам, так как не гарантирует многолетнюю эксплуатацию строения.

Преимущества и недостатки свайно-ростверкового фундамента

Ростверковый тип свайного фундамента имеет плюсы и минусы. Рассмотрим преимущества, благодаря которым данный фундамент становится все более популярным:

  • Относительная простая технология монтажа, который может осуществить небольшая бригада профессиональных рабочих.
  • Благодаря первому плюсу снижаются затраты на возведение.
  • Небольшое расходование бетона.
  • Так как фундамент не будет контактировать с промерзшим грунтом, то дом не будет терять тепло.
  • Уникальная технология соединения ростверка и свай не дает дому вибрировать даже при нахождении рядом с железнодорожными путями.
  • Работы по установке такого фундамента можно вести в любое время года, но не при морозе ниже 10 градусов.
  • На возведение фундамента не оказывает влияние уровень грунтовых вод.
  • Этот фундамент, как говорилось ранее, прекрасно подходит для строительства на участках с неоднородным рельефом.
  • Не нужно заранее подготавливать участок, например, снимать плодородный слой или траву, что значительно экономит время на возведение.
  • Стоимость работ, которая зависит только от использованного материала.

Как и у любой технологии, у оборудования свайно-ростверкового фундамента также есть свои отрицательные черты:

  • Нет возможности создать в доме подвал или цокольный этаж. Если все-таки это предусмотрено, то потребует больших финансовых затрат.
  • Не подходит для домов массой более 5 т.
  • Обязателен четкий расчет количества свай, предполагаемой нагрузки в соответствии с типом грунта. Также нужно четко знать на каком расстоянии и на какую глубину устанавливать сваи.
  • Обязательное следование плотности армирования в соответствии с маркой используемого бетона.
  • Возможен разрыв свай при давлении на них промерзшего грунта, но такие случаи крайне редки.
  • Нет гидроизоляции ростверка.
  • Обязательно нужно использовать спецтехнику, что повлечет за собой дополнительные затраты.

Важно! Свайный фундамент под дом с ростверком прекрасно подойдет для небольших домиков или бань, а не для массивных построек в несколько этажей.

Подготовительные работы перед строительством

Перед проведением работ по монтажу такого фундамента со сваями нужно обязательно подготовить все необходимые инструменты и материалы, чтобы в процессе строительства не возникало неприятных пауз.

Выбор свай и их расположение

Для такого фундамента нужно позаботиться о правильном выборе использующихся свай. В зависимости от материала сваи можно выбрать бетонные, металлические, деревянные или железобетонные. Также они могут быть висячими, то есть такими, которые переносят нагрузку от постройки на боковые поверхности. Существуют сваи в виде стоек, которые нагружают непосредственно грунт, который находится под ними.

Обычно при строительстве свайного фундамента используются набивной вид свай, которые укладываются в подготовленные для них отверстия непосредственно на месте монтажа фундамента. Также можно выполнять заливку так называемых инъекционных свай, которые делаются при помощи заливки бетона в отверстие с арматурой посередине. Отлично подойдет и использование набивных свай, которые просто забиваются в необходимое место специальной строительной техникой.

Сваи могут иметь разное сечение: квадратное или треугольное, а также круглое в полом или заполненном исполнении.

 Важно! Такой фундамент способен сэкономить использование на 1 куб. метр 100 кг цемента высокой марки, а также уменьшает земляные работы на 3 куб. м и уменьшает размеры трудозатрат.

В этом типе фундамента существует пять способов разложения свай в грунте:

  • Одиночный – расположение свай относительно опоры каждая под своей. В некоторых случаях сваи устанавливают наклонно, это обусловлено особенностями рельефа.
  • Ленточный – расположение свай по всему периметру строения.
  • Полосами – используется для массивных зданий в несколько этажей. Это установка свай в несколько рядов.
  • В виде кустов – сваи находятся там, где предполагается большая нагрузка и под несущими стенами. Также такой способ расположения свай используется при строительстве навесов в местах, где располагаются колонны, удерживающие кровлю.
  • Полем – расположение свай в шахматном порядке под всем ростверком, который отличается большими размерами.

Для того чтобы правильно рассчитать количество и расположение свай для строительства дома нужно учесть определенные правила. В первую очередь обязательно должен быть подробный план здания, в соответствии с которым будет производиться расчет. Сваи обязательно должны быть в углах, а также в тех местах, где пересекаются простенки. Если между ними расстояние, которое больше трех метров, то обязательна установка промежуточных свай. Вообще самым оптимальным расстоянием между сваями считается 2 – 3 метра. С этим этапом проблем возникнуть не должно, а вот с расчетом площади сваи нужно будет подумать.

Для создания надежной обвязки дома свайным фундаментом ростверкового типа, необходимо произвести определенные расчеты. При этом обязательно должны учитываться следующие показатели:

  1. Масса самого дома и его внутренних составляющих.
  2. Опорная площадь, которая необходима. Она рассчитывается относительно веса и коэффициента надежности.
  3. Площадь сечения свай. Для этого их количество умножается на площадь, которая выбрана. Полученный результат будет общей площадью свай.
  4. Если общая площадь свай, полученная в предыдущем пункте, будет больше, чем та, которая необходима, ее расчет производился в пункте 2, то все параметры верны, и они подходят для этого сооружения.
  5. Если общая площадь получается меньше, то необходимо увеличить сечение и пересчитать. Таким образом, находим нужное число.

Иногда возникают такие ситуации, когда проще увеличить количество свай, а не их сечение. При этом метод, по которому производился расчет, не изменяется. Площадь опоры, которая нужна для создания надежного фундамента, рассчитать можно по следующей формуле:

Площадь опоры равна массе дома умноженной на 1,4 и разделенной на несущую способность грунта.

Показатель несущей способности грунта нужно взять из представленной таблицы:

Использование коэффициента, равного 1,4, объясняется тем, что неизвестно какой именно грунт находится под каждой сваей, поэтому лучше перестраховаться и взять чуть больше.

Пошаговая технология установки свайно-ростверкового фундамента

После того, как выполнены все работы, связанные с расчетами, можно смело приступать к основным этапам строительства фундамента.

Разметка места строительства

Лучше всего снять плодородный слой земли и вывести его на участок или в сад. Потом необходимо будет разровнять верхнюю поверхность. При помощи колышков и шнура нужно определить границы дома. На этом этапе обязательно должны быть очерчены не только внешние, но и внутренние стеновые границы.

Важно! Геометрию лучше проверить с помощью повторных измерений и натягивания шнура по диагонали.

После того, как произведена разметка, необходимо разметить те места, где будут устанавливаться сваи в соответствии с планом, оформленным ранее.

Проведение земляных работ

Чтобы определиться с теми работами на земле, которые будут проведены, нужно четко знать какие именно сваи будут использоваться. Дом на свайном фундаменте ростверкового типа обычно ставиться на сваи винтовые или буронабивные. Сваи винтового типа можно вкрутить и своими руками, но только на одном уровне, который заранее отмечается при помощи натягивания шнура.

Буронабивные сваи требуют использования специальной техники. С ее помощью нужно в размеченных местах пробурить отверстия в грунте. В эти отверстия устанавливается опалубка, а также производится армирование. Обычно это 4 отреза ребристой арматуры, которые связаны друг с другом. Далее последним шагом является заливка бетона в подготовленные отверстия.

Важно! Обязательно после заливки концы арматуры длиной около 60 см должны оставаться снаружи, причем одни должны быть длиннее первых сантиметров на 20.

Обустройство ростверка

При выборе металлической конструкции, ростверк должен строго горизонтально привариваться к оголовкам прутков арматуры.

Для того чтобы сделать железобетонный ростверк заглубленного типа, нужно произвести подсыпку с помощью щебня. Для улучшения качества фундамента щебень насыпается слоями по 5 см и каждый слой обрабатывается виброплатформой. Так нужно повторять до тех пор, пока слой не достигнет нужной толщины, минимально 15 см.

На готовую подсыпку устанавливают опалубку. Она должна быть чуть шире ширины стен, а высота зависит от того, какой высоты задуман цоколь. Установка опоры и сборка щитов производится по технологии установки ленточного фундамента. Обычно для опалубки используют доски, сколоченные друг с другом или водонепроницаемую фанеру. Для каждого вида ростверка имеются свои нюансы возведения опалубки, но главным остается то, что обязательно опалубка должна превышать высоту готового ростверка на 5-10 см.

Важно! Работа должна проводиться только с использованием нивелира.

Армирование фундамента производят тем же способом, что и при устройстве ленточного фундамента. То есть вверху и внизу идут два пояса из арматуры ребристого типа, соединенные между собой прутьями меньшего сечения и гладкой поверхности. Добавить нужно только перевязку со сваями. Отрезки арматуры, выходящие из свай, нужно загнуть и один ряд привязать внизу к армированному поясу, а второй сверху.

Для того чтобы не нужно было тратить время и нервы на заливку свай, можно приобрести готовые из железобетона.

Установка дополнительных элементов и заливка бетона

Этот этап подразумевает под собой заложение специальных труб, через которые в дальнейшем нужно будет проводить такие коммуникации, как отопление, канализация, водопровод и другие. Также обязательно выполняются вентиляционные отверстия в фундаменте.

Если этот этап будет пропущен, то обязательно придется нарушать целостность ростверка, что для такого фундамента крайне нежелательно и вообще недопустимо.

Для начала бетонирования нужно изготовить смесь самостоятельно. Особо качественный раствор получится из марки цемента М200 или М500. Его необходимо по всем правилам развести и тщательно смешать.

Бетон заливается, но при этом он обязательно обрабатывается вибратором. Обязательно залить всю смесь нужно за один раз, чтобы не было слоистости. Верхний слой обязательно должен быть выровнен с помощью правила и проверен на предмет горизонтальности с помощью уровня. Верхний слой бетона закрывается пленкой во избежание его пересыхания и образования трещин на поверхности. Если на улице во время подсыхания залитого в фундамент бетона стоит жаркая погода, то верхний слой обязательно должен увлажняться.

После заливки снятие опалубки можно производить через определенный срок:

  • Если во время проведения работ по заливке бетона и последующие дни температура воздуха не опускалась ниже +20 градусов, то по прошествии 4 дней опалубка может быть снята. При таких условиях фундамент и сваи наберут более половины крепости, что даст возможность использовать их для проведения последующих работ.
  • Если же после заливки температура была в районе +10 градусов, то придется подождать 14 дней перед снятием щитов опалубки.
  • При температурах ниже +10 градусов условия застывания уже считаются зимними, и понадобится дополнительный обогрев и утепление фундамента.

Обязательно перед проведением работ по монтажу свайно-ростверкового фундамента нужно ознакомиться со СНиП 2.02.03 – 85. В этом документе официально прописаны требования к обустройству такого вида основания, допуски, расчет по коэффициентам, материалы свай. Также здесь же можно найти рекомендации по возведению на нормальных грунтах, а также в тех местностях, которые пострадали от оползней и карста. Свайные фундаменты СНиП регламентирует в полной мере.

Возможные ошибки при обустройстве фундамента

Нередко те, кто не имеет опыта в заложении такого вида фундамента, допускают немало ошибок, исправить которые впоследствии очень сложно или вовсе невозможно. Это:

  • Несвязность свай и ростверка
    Это очень важно зимой при промерзании грунта, когда нижняя часть грунта остывает медленней за счет наличия внизу утепленного слоя. Из-за этого может возникнуть опрокидывающая сила, которая способна вытолкнуть сваи в подпольное пространство. В таком случае может возникнуть повреждение постройки, особенно этому подвержены те здания, которые выполняются из легких материалов.
  • Отсутствие воздушного пространства под ростверком
    Если после того, как конструкция ростверка отвердеет, не убрать из-под нее слой песка, то воздействием движения грунта лента ростверка может оборваться. Для исключения такого развития событий на дно опалубки закладываются плиты пенополистирола толщиной около 15 см. Они будут своего рода амортизатором, который способен защитить подполье от промерзания и давления промерзшего грунта.
  • Маленькая глубина заложения
    Если сваи заложены не слишком глубоко, то вся конструкция фундамента может дать усадку, в результате которой обязательное воздушное пространство между грунтом и ростверком исчезнет. Если сваи размещены таким образом, что находятся выше глубины промерзания грунта, то они в зимнее время будут выталкиваться наружу силами почвы. Из-за того, что нагрузка потеряет равномерность, стены здания могут растрескаться или вообще разрушиться.
  • Ошибки при расчетах несущей способности грунта и фундамента
    Для того чтобы правильно рассчитать несущую способность фундамента, нужно знать тот тип грунта, на котором производится строительство. Большая несущая способность у каменистых грунтов и скальных пород, супеси и пески имеет минимальные показатели несущей способности.

Если в процессе расчетов будут допущены ошибки, то фундамент будет уходить под землю, а замедлить такой процесс весьма сложно, а в некоторых случаях и вовсе не представляется возможным.

Заключение

Свайно-ростверковый фундамент – это сочетание качественных характеристик свайного и ленточного типа в одном основании. Он прекрасно подойдет для тех построек, которые не отличаются очень большим весом, и распределит нагрузку равномерно между всеми сваями для предупреждения растрескивания стен. Ростверк будет надежней и качественней, чем обычный свайный фундамент и поможет его закрыть, а также экономней, чем постройка ленточного основания. Самостоятельно выполнить такой фундамент будет очень сложно, поэтому обязательно потребуется помощь профессионала, который правильно произведет все расчеты и поможет с возведением конструкции.

bouw.ru

Устройство свайно-ростверкового фундамента своими руками

Свайно-ростверковый фундамент

Выбирая тип основания для дома или другого строения, необходимо учитывать большое количество факторов, от материальных затрат до геологических особенностей грунта на участке строительства. В большинстве случаев используется основание ленточного типа, так как возводится проще, легче и с меньшими затратами. Но как быть в том случае, если построить такой фундамент не позволяет тип грунта или имеются другие причины. В этой ситуации на помощь приходит свайно-ростверковый фундамент.

Описание свайного фундамента с ростверком

Уже название свайного фундамента говорит о том, что он состоит из свай, которые заглублены в грунт до определенного уровня. Чаще всего сваи погружают до плотного несущего слоя грунта или ниже уровня его промерзания. Готовая свайная конструкция не может использоваться в чистом виде, так как представляет собой разрозненные элементы. Исключение составляют каркасные постройки или срубы из бруса или бревна, в которых нижние венцы способны принять на себя нагрузку всей постройки.

Свайный фундамент с ростверком

Для строительства домов из других видов материала используется более совершенная форма — свайный ростверковый фундамент. В этой конструкции надземные части свай соединены металлической или бетонной лентой, ростверком.

На профессиональном языке ростверком называют часть основания, которая соединяет оголовки свай и служит опорой для несущих стен.

к оглавлению ↑

Виды свайного основания в зависимости от метода погружения

Сваи могут быть изготовлены разными способами, что определяет метод из погружения в грунт:

к оглавлению ↑

Расчет количества свай для фундамента

Надежность возведенного строения во многом зависит от правильного расчета количества опор и расстояния между ними, так как они принимают на себя основную нагрузку и распределяют ее. При проведении расчетов необходимо учитывать:

Считаем количество свай

  • Примерную массу конструкции, включая пол, стены, перекрытия и облицовку.
  • Полезную нагрузку от мебели, приборов и жильцов. Чаще всего этот параметр имеет постоянную величину: для многоэтажных конструкций — 200 кг/м2, для жилых одноэтажных домов — 150 кг/м2.
  • Нагрузка от снежного покрова в зимнее время. Это значение также имеет постоянность, в большинстве регионов оно составляет 180 кг/м2.
  • Коэффициент запаса, который в большинстве случаев равен 1,1 (очень редко применяется коэффициент 1,2).

К примеру, нужно рассчитать количество свай и шаг между ними для строения высотой в один этаж и размером 6*8 метров:

  • Определяем вес конструкции, для примера можно взять 29500 кг.
  • Высчитываем общую полезную нагрузку, для этого значение, указанное на 1 кв.м., умножаем на площадь дома: 6*8*150=7200 кг.
  • Узнаем величину снеговой нагрузки с учетом площади дома: 6*8*180=8640 кг.
  • Определяем общую нагрузку на основание, для этого суммируем нагрузку конструкции, полезную и снеговую нагрузку: 29500+7200+8640=45340 кг.
  • Полученное значение необходимо умножить на коэффициент запаса 1,1: 45340*1,1=49874 кг.
  • Принимая во внимание, что в среднем одна свая способна выдержать нагрузку около 2000 кг, определяем необходимое количество свай. Для этого достаточно разделить значение общей нагрузки с учетом коэффициента надежности на возможную нагрузку на одну сваю: 49874:2000=24,937.

Считаем шаги между сваями

При округлении этого числа получаем, что для одноэтажного дома площадью 48 кв.м. необходимо 25 свай. К этому количеству нужно прибавить сваи, которые будут поддерживать половые лаги внутри фундамента.

Шаг между опорами свайного фундамента определяется в размере 1,2-1,5 метра.

к оглавлению ↑

Расположение свай в ростверке

В зависимости от конструкции ростверка сваи могут иметь разное расположение:

Местоположение свай в ростверке

  • Одиночные сваи располагаются каждая под своей опорой.
  • Ленточное расположение подразумевает равномерное распределение опор по всему периметру дома.
  • Кустовое расположение необходимо в местах, где предполагается повышенная нагрузка на основание.
  • При расположении в виде поля сваи распределены рядами или в шахматном порядке.
к оглавлению ↑

Свайный фундамент с ростверком своими руками

Чаще всего строительство домов выполняется на буронабивном свайном фундаменте с ростверком в виде бетонной ленты, которая расположена над поверхностью земли на расстоянии 0,2 метра или заглублена в грунт.

Возведение свайного основания с ростверком проводится в несколько этапов.

Разметка участка

Для строительства любого фундамента требуется правильно выполненная разметка, свайный ростверковый фундамент также не обходится без этого этапа. Разметка участка выполняется следующим образом:

Размечаем участок

  • По линии расположения одной из длинных сторон дома ставят два колышка, расстояние между которыми равно длине этой стороны. Это будут два угла дома. Между колышками натягивают строительный шнур или веревку.
  • Перпендикулярно полученной линии натягивают еще два шнура, на которых отмечается ширина дома, и выставляются колышки. Здесь будут расположены два других угла, они также соединяются шнуром.
  • Проверить правильность углов можно следующим способом: по одной стороне угла делают отметку 3 метра, по другой — 4 метра. Если угол прямой, то расстояние между отметками будет равно 5 метров.
  • Затем отмечают места, где будут располагаться опоры фундамента. Здесь важно, чтобы сваи были устроены под углами дома и в местах пересечения стен.
к оглавлению ↑

Земляные работы

Ямы под сваи можно сделать самостоятельно посредством ручного бура. Глубина скважин определяется на этапе проектирования, но чаще всего она составляет 1,5-2 метра.

На дно пробуренных ям насыпают слой песка для обустройства подушки. Толщина слоя должна быть не меньше 0,1 метра, его нужно очень хорошо утрамбовать.

На подушку устанавливают асбестоцементную трубу, строго следя за вертикальностью расположения опоры. Для проверки можно использовать строительный уровень.

к оглавлению ↑

Армирование опор

Для создания армирующего каркаса берут четыре прута арматуры сечением 12 мм и связывают их поперечинами, используя мягкую проволоку. Высота каркаса должна быть равна высоте опоры с запасом 20 см. Этот запас необходим для дальнейшей связки с ростверком.

Приготовление и заливка бетона

Заливать сваи необходимо качественным раствором бетона, для приготовления которого понадобится 1 часть цемента марки М400, 3 части песка и 5 частей щебня. Более однородный и качественный бетон получается при замешивании в бетономешалке, но можно приготовить раствор своими руками. Для этого сначала перемешивают сухие компоненты, а затем добавляют воду небольшими порциями. Консистенция раствора должна быть средней густоты.

Готовый бетон заливают в армированные столбы, постоянно трамбуя его. Это поможет удалить из раствора воздушные пузырьки.

к оглавлению ↑

Сборка опалубки для ростверка

Монтаж опалубки зависит от расположения ростверка относительно земли. Если ростверк располагается над землей, то опалубку сооружают на подпорках, устраивая дно из досок. Из деревянных досок сколачивают щиты и делают боковые стенки опалубки, соединяя их распорками внутри конструкции. Снаружи опалубку также следует закрепить подпорками.

При заглубленном ростверке монтаж опалубки выполняют следующим образом:

Опалубка для ростверка

  • Выкапывают траншею и засыпают дно слоем песка до 10 см.
  • Собирают опалубку из деревянных щитов, установленных вертикально по обеим сторонам траншеи.
  • Фиксируют щиты распорками снаружи и распорками внутри.

Лучше всего использовать ростверк, поднятый над поверхностью земли, можно не бояться сезонного пучения грунта. Но строительство в этом случае необходимо начинать только через неделю после заливки бетона.

к оглавлению ↑

Армирование ростверка

Каркас для ростверка также вяжется из арматурных прутьев сечением 12 мм, только арматура соединяется в два ряда и укладывается по всей длине ленты. Под каркас рекомендуется сделать подставки из кусочков брусков толщиной 5 см. арматура ростверка обязательно связывается с прутьями опорных столбов.

Заливка ростверка бетоном

Заливать ростверк нужно тем же раствором, что и сваи. Залитый бетон тщательно выравнивают, делая проверку строительным уровнем. Снимают опалубку только через двое суток, а с надземного ростверка — через полмесяца.

Устройство свайного фундамента с ростверком занимает немного больше времени и сил по сравнению с ленточным основанием. Но в этом случае получается более надежное основание, которое позволяет избежать множества проблем, связанных с сезонными изменениями грунта.



stroykarecept.ru

Фундамент ростверк - фундамент на сваях с ростверком. Свайно-ростверковый фундамент: цена, расчет, минусы

На пучинистом грунте (мелкопесчанистом, пылевидном, глинистом) оптимальный вид основания под дом – свайно-ростверковый фундамент.

Такие грунты в процессе замерзания сильно увеличиваются в объеме, что приводит к деформациям сооружений, установленных на фундаментах других видов. Этот же тип основания приемлем при высоком залегании грунтовых вод, при серьезных перепадах рельефа на участке.

Свайный фундамент с ростверком – что это такое?

Основная несущая часть такого основания – сваи, опирающиеся на грунт. Сверху они соединены в единую систему ростверком – горизонтальными балками или плитами по периметру дома и в местах расположения несущих стен.

Назначение ростверка – распределять статические нагрузки от сооружения равномерно по всему фундаменту и связывать сами сваи, чтобы не «разъезжались» в стороны при горизонтальных подвижках.

Сваи под фундамент с ростверком как правило, стальные или железобетонные, связующие элементы – бетонные балки, металлопрофиль, деревянный брус.

Фундамент на стальных сваях с ростверком из металлопрофиля

Фундамент на стальных сваях, ростверк – бетонная балка

Фундамент из железобетонных забивных свай. Ростверк — железобетонный

Фундамент на стальных сваях с деревянным ростверком

Преимущества таких оснований перед другими типами:

  • для устройства требуется на порядки меньше материалов, чем для возведения монолитного фундамента;
  • глубина погружения свай практически не ограничена, ее можно подобрать под любое сооружение. Известно, что в области СПб на сваях стоят целые комплексы городских многоэтажек;
  • нет большого объема земельных работ, не требуются экскаваторы для устройства котлованов;
  • непринципиальна глубина промерзания почвы. Нет резкого удорожания зимних работ;
  • при устройстве фундамента на винтовых сваях вообще можно обойтись без машин – использовать садовый бур;
  • в итоге цена на свайно ростверковый фундамент получается в худшем случае такая же, как на армированный монолитный или ленточный. Обычно ниже.

Минусы свайно ростверкового фундамента:

  • обязательно выполнение отмостки;
  • проблематично устройство подвального этажа;
  • необходимы меры по тепло/гидроизоляции свай, антикоррозийная защита.

В частной застройке для возведения тяжелых кирпичных домов такие фундаменты, как правило, не используются: усиление основания оказывается нерентабельно. Фундамент на сваях с ростверком – подходящая система для легкого каркасного либо деревянного сооружения, коттеджа или бани.

Фундаменты частных домов возводятся на столбчатых опорах, винтовых или буронабивных сваях. Технология устройства различается в зависимости от вида.

Расчет материала для буронабивного фундамента с ростверком

Для приготовления бетона потребуется одна часть цемента не ниже М400, 0,5 части воды, три – крупного промытого речного песка, пять – щебня фракции 2-3 см.

Опалубку для ростверка можно изготовить из доски 10-15 см шириной, 4 толщиной либо из ДСП, фанеры. Ширина доски/листовой заготовки должна быть немного больше, чем у стены.

Опалубка для ростверка

Арматура:

  • для армирования свай изготавливают каркас из 4 прутков сечением до 14 миллиметров (не менее сантиметра), которые связывают шестимиллиметровой проволокой;

Армирование свай

  • ростверк можно усиливать ребристыми прутками 1-1,2 см, соединенными гладкой арматурой около 8 мм. Армированные пояса устанавливают через 20-40 см и соединяют вертикальными прутами;
  • для соединения оголовков свай с ростверком можно использовать стержень с Т-образным профилем: горизонтальная часть бетонируется в верхнюю часть сваи, вертикальная выступает на 30 см и входит в балку ростверка.

Армированние ростверка и соединения оголовков свай с ростверком

Расчет фундамента свайного с ростверком состоит из следующих этапов:

  1. Определение проектной нагрузки. Вычисляется масса сооружения (сам дом, коммуникации, люди, мебель, снеговая нагрузка и др.), к ней добавляют 30 процентов на запас прочности.
  2. Глубина зависит от линии промерзания грунта.
  3. Исходя из нагрузки определяют сечение и шаг свай.

Пример расчета свайного фундамента с ростверком

  • сечение сваи: 30 см;
  • высота: 2 метра;
  • погружение: полтора метра;
  • площадь 15 * 15: равна 787,5 кв. см;
  • суммарная длина стен: 40 м;
  • число свай: 27;
  • шаг: полтора метра;
  • суммарная опорная площадь – 21262,5.

Нагрузка на грунт определяется как суммарный вес сооружения, поделенный на последнюю цифру. Несущая способность грунта берется из таблиц СНиП. Если полученная величина превышает несущую способность, опорную площадь необходимо увеличивать за счет числа или сечения свай.

Расчет ростверка свайного фундамента осуществляется в соответствии с нормами CHиП 11-B.1-62. Минимальная высота – 30 сантиметров, ширина – 40. Для устройства одного кубометра конструкции потребуется:

  • цемент: 350 килограммов;
  • щебень, песок: по 1050 кг;
  • арматура: 7,1 кг (при четырехрядной укладке).

[goo_r]

Процесс возведения фундамента ростверк

Порядок действий при заливке буронабивного фундамента с ростверком следующий:

Монтаж буронабивных свай

1. Расчистить площадку.

2. Разметить места для ям. Дерн в этих местах снимают на глубину около 20-25 см, в местах погружений ставят колышки и маркируют шнуром периметр будущего ростверка. Обязательны опоры под всеми несущими стенами, как по периметру, так и внутри.

3. При ширине скважины 30 см можно воспользоваться ручным буром. Если расчетное сечение больше хотя бы вполовину, лучше приобрести или арендовать моторизованный/электрический бур. Глубину следует делать на 30 см ниже линии промерзания грунта плюс 20-25 см на песчано-гравийную подушку (до 20 см песка, около 5 щебня). В случае верховодки перед устройством свай воду из скважин откачивают.

4. Уложить на дно поверх подушки гидроизоляцию.

5. Установить опалубку. Можно использовать асбоцементную трубу или свернутый в трубку в два-три слоя рубероид. Трубку из рубероида фиксируют мягкой проволокой. Высота опалубки над грунтом – 20-30 см. Верхнюю линию следует вывести по уровню, чтобы не пришлось потом обрубать готовые сваи.

6. Армировать скважину. Для арматуры следует выбирать стержни без следов ржавчины и покрывать антикоррозийными средствами (подойдет, например, эпоксидная смола). Стержень на 30 см вбивают в грунт. Еще на 30 он должен возвышаться над опорой для связки с ростверком.

7. Залить бетон слоями по 25 см. Каждый слой нужно обработать вибропрессовкой, чтобы выпустить воздух. В отсутствие пресса можно согнать воздух, протыкая вязкую массу металлическим прутом в разных точках.

8. Застывание бетона продолжается около месяца, далее можно устанавливать ростверк.

Обратите внимание. Существуют вариация этой технологии:

  • заливают опалубку на треть;
  • приподнимают трубу примерно на 10 см, чтобы часть бетона вытекла на дно;
  • вдавливают в грунт вытекшую массу, чтобы образовалась прочная жесткая площадка под опору;
  • вставляют арматуру так, чтобы ее верхние концы не выступали из трубы;
  • для ростверка в верхний слой бетона вмуровывают шпильку с резьбой (см. выше). Высота шпильки – 30 см над поверхностью бетонного столба.

Вот подробное видео с этапами заливки буронабивных свай вторым способом (со шпилькой для ростверка) своим руками

Порядок действий при монтаже ростверка

1. Под металлический каркас подкладывают обломки кирпича или камня. Прутья должны располагаться в 3-5 от нижнего и верхнего среза. Коммуникации в ростверке прокладывать запрещено.

2. Арматурные прутья ростверка соединяют с оголовками свай.

3. Выполнить деревянную опалубку.

4. Настелить внутри опалубки полиэтиленовую пленку либо гидроизоляционную мембрану.

5. Залить бетон порциями, выпуская воздух.

Обновлено: 12.02.2017

www.vogorodah.ru

монолитный ростверк + ленточный фундамент

Еще недавно в строительстве были распространены только четыре вида фундамента – свайный, ленточный, плитный и столбчатый. Причем предпочтение отдавалось в основном ленточному – его закладывают ниже точки промерзании грунта, благодаря чему здание стоит надежно, но обходится этот нулевой уровень дорого. На сколько? На целых 45% сметной стоимости всех работ! Вот почему новый финский тип устройства нулевого уровня — свайно-ростверковый фундамент – стал так быстро приобретать популярность. Особенно тот его подвид, который сооружается в несъемной опалубке. И выходит он в пределах 10-25% общей сметной стоимости на баню – все благодаря тому, что не нужно ставить щиты и монтировать их деревянными брусками, и демонтаж затвердевшего бетона также не нужен.

А еще свайно-ленточный фундамент (его еще называют так) отлично справляется со своей задачей на склонах, участках с неровным рельефам и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом – как раз такой нулевой уровень выдержит все.

Что такое ростверк и зачем он нужен?

Ростверк – это плиты либо балки, которые и связывают между собой сваи уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые возводятся по каркасной технологии и их основные элементы связаны со сваями, и когда ширина ленточного фундамента планируется слишком широкой.

Свайно-ростверковый фундамент в разрезе

Итак, в таком фундаменте для бани ростверк может быть монолитным, сборным и сборно-монолитным. Если он монолитный, из бетона с опалубкой – это еще и ленточный фундамент на буронабивных сваях, который не менее прочный и долговечный.

Какие сваи лучше для такого фундамента?

По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

Как правильно расположить сваи в ростверке?

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

  • Одиночный – когда сваи находится каждая под своей опорой.
  • Ленточный – когда они равномерно расположены по всему периметру бани.
  • В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
  • Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
  • В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

Возведение такого фундамента в пошаговом рассмотрении

Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

  • Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
  • Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.

  • Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.
  • Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

  • Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

Но есть у свайно-ростверкового фундамента и свои недостатки. Во-первых, цокольного этажа у парной с ним не будет, под тяжелые стены такая конструкция не ставится, и сами расчеты свайно-ростверкового фундамента достаточно сложны. Но для обычной русской бани вариант – почти идеальный.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Ростверк на винтовых сваях: порядок устойства

Свайно-винтовой фундамент террасы на водоеме

Бетонный ростверк на винтовых сваях считается наиболее надежной конструкцией, которая способствует равномерной передаче нагрузки от домостроения на плотные слои грунта. Возвести такой тип фундамента можно за короткое время, даже не имея опыта работы в строительстве. Предварительно нужно правильно рассчитать все несущие нагрузки, изучить технологию  выполнения работ и подобрать наиболее подходящие материалы.

Сферы применения

Винтовой фундамент с ростверком способен выдерживать более значительные нагрузки по сравнению с основаниями без использования обвязки.

Сначала такой тип применялся при строительстве военных объектов за счет того, что обходился довольно дешево и отличался быстрыми сроками возведения. При необходимости можно было использовать сваи повторно для других построек.

С развитием строительных технологий все более широко применяют свайные основания с ростверком в индивидуальном строительстве для домов небольшой этажности.

Область применения:

  • на строительных участках, расположенных на склонах, имеющих перепад по высоте, за счет монтажа свай различной длины выставляется горизонтальный уровень для монтажа обвязки;
  • при строительстве домов из легких материалов: пенобетона,газобетона, каркасных построек целесообразно использовать свайно-ростверковый фундамент;
  • при близком расположении подземных источников  к уровню земли такой вид основания незаменим;
  • на участках с нестабильной почвой, с обводненными участками, на плывунах.

В северных районах в мерзлом и вечномерзлом грунте ленточный фундамент заложить не получится, поэтому на выручку приходит технология возведения основания с ростверком на винтовых сваях.

Ростверк для каркасного дома

Для чего нужен ростверк

Ростверк делает конструкцию более прочной и устойчивой к различным нагрузкам. Он соединяет между собой сваи и способствует равномерной передаче нагрузки от дома через опоры на грунт.

Домостроение в разных участках имеет различный вес. Это зависит от использования строительных материалов и расстановки мебели. В зоне, где расположены колонны, камин, ванна или бассейн нагрузка будет более значительной. Из-за этого постройка со временем может давать неравномерную усадку. Появляются трещины, и нарушается целостность стен и других элементов здания.

Обвязка принимает на себя нагрузку и при соблюдении технологии монтажа равномерно распределяет ее на сваи.

Перед началом строительных работ нужно просчитать все параметры и выяснить, какой тип фундамента будет наиболее подходящим.

Не всегда свф является лучшим вариантом. Для многоэтажных домов выбирают ленточный или плитный фундамент. На скальных грунтах заглубление свай будет невозможным, они не смогут пробить почву такого типа.

На участках с наличием слоев почвы с различными характеристиками невозможно точно просчитать несущую нагрузку, которую сможет выдержать опора.

Металлический ростверк

Виды ростверков

Обвязка свай может иметь различную конструкцию и выполняться из разных материалов. Чаще всего применяют металлический швеллер и двутавровые балки или деревянный брус. Выбор материала зависит от массы домостроения, его характеристик и назначения, а так же от геологических особенностей местности.

При строительстве легких построек достаточно выполнить обвязку свай брусом. Для деревянных домов роль ростверка может выполнять первый венец стен. Древесину крепят на сваю при помощи закладных шпилек. Конструкцию нужно изолировать от воздействия влаги с помощью рулонных материалов или мастик, производимых на основе битума.

Для строительства домов, имеющих значительный вес, более подходящим вариантом будет монтаж металлического ростверка. Элементы обвязки соединяют между собой при помощи сварки, для повышения прочности стягивают болтами.

Бетонная обвязка способна выдерживать значительную нагрузку при условии использования качественного бетона, но она нагружает фундамент. Для такого ростверка понадобятся более мощные опоры. Обязательным условием является монтаж армированного каркаса. Цементно-песчаный раствор заливают в предварительно изготовленную опалубку, стенки которой должны быть укреплены подпорками.

По расположению относительно уровня земли ростверки подразделяются:

  • Висячие над уровнем грунта конструкции устраиваются на высоких опорах. Целесообразно монтировать такой тип основания на участках с близким расположением подземных источников.
  • Наземные строятся по уровню земли. Под обвязкой обязательно насыпают песчаную подушку.
  • Заглубленные располагаются ниже уровня поверхности земли, являются разновидностью ленточного основания. Такой тип характерен тем, что нагрузка передается не только на опоры, а сразу на грунт.

Существует технология монтажа фундамента с установкой свайных кустов. Под местами с наибольшей нагрузкой несколько опор устанавливают рядом друг с другом. Они как бы образуют куст, благодаря такому расположению способны выдерживать нагрузку от камина, колонн, промышленных конструкций. В верхней части сваи соединяют между собой металлической обвязкой.

Монтаж свайно-ростверкового фундамента

Сваи для фундамента подбирают в зависимости от геологических, климатических условий, вида почвы и веса дома. Они изготавливаются из древесины, бетона, металла, или с комбинированием этих материалов.

На этапе создания проекта нужно рассчитать все допустимые нагрузки и определиться с выбором материалов.

Монолитная обвязка из бетона

Монтаж бетонного ростверка

Бетонная обвязка подлежит обязательному армированию. Нужно предусмотреть, чтобы из свай, заглубленных в грунт, выступала арматура (2-3 стержня в каждой). Концы металлических прутьев крепят между собой проволокой, которую продевают в предварительно просверленные отверстия в свае.

Пошаговая инструкция:

  1. Опалубку монтируют такой же ширины, как будущие стены дома. По высоте конструкция должна соответствовать длине цоколя. Дно формы должно располагаться на таком уровне, чтобы после заливки цементно-песчаным раствором оголовки опор находились внутри бетонного ростверка.
  2. Насыпают в опалубку песок, слоем 150-200 мм, хорошо его уплотняют.
  3. Устраивают гидроизоляцию.
  4. Выполняют армирование двумя продольными рядами прутьев, скрепляют их между собой вертикальными перемычками.
  5. Заливку бетоном выполняют с таким расчетом, чтобы раствор не вытекал из опалубки. С помощью штыкования или вибратора хорошо уплотняют цементную массу. Следят, чтобы внутри не осталось пустот и пузырьков воздуха.
  6. Накрывают ростверк полиэтиленовой пленкой, регулярно смачивают. Это делается для того, чтобы конструкция не растрескалась при высыхании. После полного высыхания обвязки можно демонтировать опалубку.

При монтаже ростверка из металла, двутавровую балку, швеллер срезают с помощью болгарки под углом 45 градусов, сваривают элементы между собой двойным швом, для большей прочности стягивают болтами.

При устройстве ростверка из древесины к голове сваи приваривают плоский металлический квадрат, а уже к нему крепят брус. Укладывают гидроизоляционный слой. Монтируют обвязку.

Для каркасного строительства достаточно монтировать ростверк из бруса.

При строительстве дома из более тяжелых материалов применяют металлический ростверк из двутавровой балки или швеллера.

Как построить ростверк для фундамента на винтовых сваях можно посмотреть на видео:

При монтаже ростверка для свайного фундамента нужно правильно подобрать материалы и четко выполнять все этапы технологического процесса. Если все сделано правильно, дом простоит более 50 лет. При необходимости замены отдельного элемента ремонт легко выполнить своими руками.

kakfundament.ru
