Схема подключения терморегулятор для теплого водяного пола – как подключить водяной и электрический пол к системе отопления, как соединить с терморегулятором, схема, как правильно на фото и видео

Содержание

Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

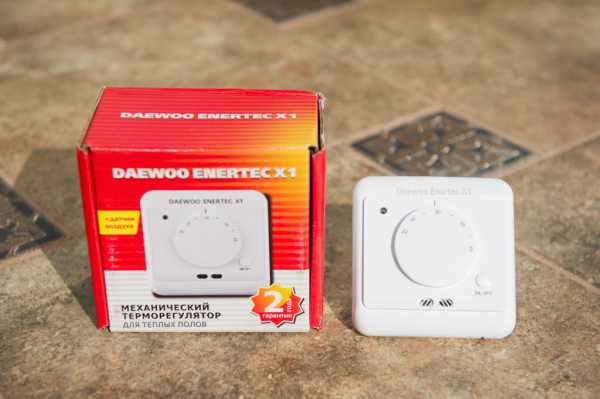

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

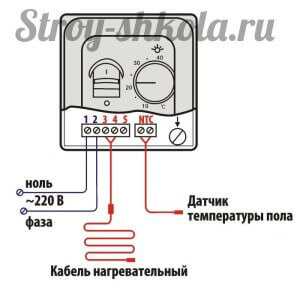

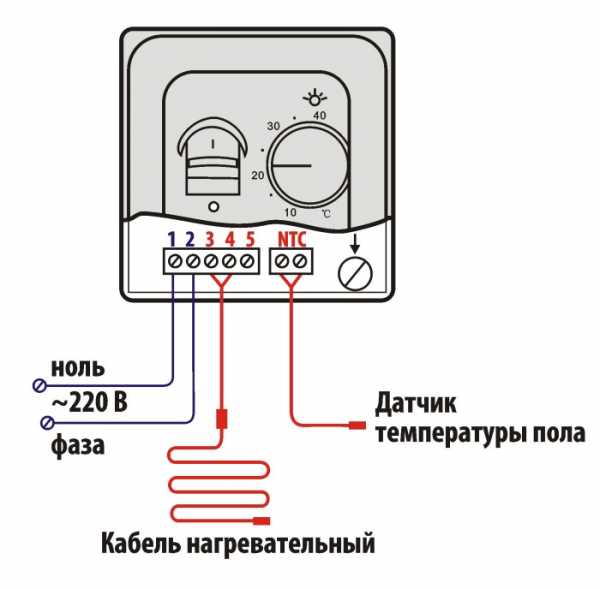

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

pol-master.com

Подключение терморегулятора к теплому полу

Терморегулятором для тёплых полов называется прибор специального назначения, позволяющий осуществлять контроль и регулирование степени нагревания пола и воздуха в помещении. В основном, каждая комната, где производится монтаж тёплого пола, оснащается терморегулятором.

Термостат служит гарантом поддержания желаемого температурного режима помещения. Однако, производители успешно выпускают приборы многоканального типа, в котором каждый из каналов отвечает за поддержание обогрева собственной зоны.

Основное предназначение прибора состоит в поддержании заданного температурного режима, что выражено в процессе выполнения его функциональных обязанностей, а именно:

  1. Включение и отключение подогрева по состоянию изменения температуры напольного покрытия (возможно с учетом температуры воздуха в квартире).
  2. Включение экономичного режима нагревания в ночное время суток или в периоды отсутствия хозяев недвижимости.
  3. Подключение или отключение системы в заданный промежуток времени.

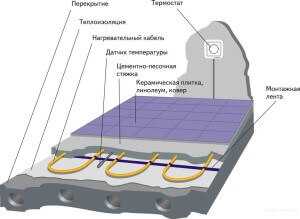

Подключение терморегуляторов к электрическим тёплым полам

схема подключения

Подобный тип пола подразумевает наличие нагревательных элементов в виде инфракрасных плёнок или кабеля, который обладает большим сопротивлением и постепенно нагревается.

Пошаговое руководство подключения:

  1. Первым делом
    определяется место, где будет располагаться термостат.
  2. Составляем схему подключения.
  3. Обдумываем схему расположения всех элементов. Рекомендуется проводить установку в местах с наличием доступа к проводам, так как рабочий процесс системы обязывает к наличию напряжения 220 В.
  4. Укладывая тёплый материал, следует предварительно обдумать где будет размещаться термодатчик, так как его установка невозможна под мебелью или в минимальной близости от регулятора. Использование инфракрасной плёнки подразумевает монтаж датчика со стороны изнаночной части.
  5. После завершения процесса укладки пола можно приступить с установке термостата. В заранее выбранном месте следует сделать углубление в стене для встроенных приборов или сделать разметку на поверхности стены при установке наружного устройства.
  6. Сопоставляем коммутируемый тип мощности регулятора с уровнем мощности нагревательных элементов. При значительно меньшем показателе, следует провести монтаж специализированного магнитного пускателя, который рассчитан на осуществление рабочего процесса в сети 220 В.
  7. Приступаем к подключению проводов в единую цепочку. Схема подключения обязательно должна располагаться на корпусе прибора. Соблюдая все правила и советы, сбор проводов в единую цепь сможет осуществить любой желающий.
  8. В конце следует подключиться к электросети и проверить работоспособность всей системы. Рекомендуется проводить проверку до полной укладки напольного покрытия, что позволит при обнаружении проблемы быстро исправить её и с лёгкостью добраться в нужный момент к нагревательным элементам.

Подключение терморегулятора к водному тёплому полу

схема подключения

Несмотря на то, что установка терморегулятора для водного напольного покрытия не является обязательным условием, многие домовладельцы всё же производят его монтаж. Это позволяет контролировать уровень подачи тёплого водного потока в систему.

Прибор может быть выбран как механического типа, так и электронного. Учитывая преобладание высокой степени инертности водяного пола, рекомендуется приобретать термодатчики воздушных разновидностей.

Пошаговое руководство:

  1. Прежде всего производим монтаж датчика температурного режима. Поверхность стены, на которой расположится датчик, ни в коем случае не может обогреваться. Это может нарушить общий рабочий процесс системы. Лучшим вариантом станет размещение датчика в максимальной близости с термостатом.
  2. Непосредственно в системе отопления производится монтаж специализированного сервопривода. Техническое устройство несёт ответственность за подачу тёплого водного напора, переходящего в контуры.
  3. Все провода, имеющиеся в наличии, следует соединить в одну цепочку.
  4. Настроить все элементы.
  5. При завершении монтажа следует подключиться к сети и проверить работоспособность всей конструкции. Для этого необходимо проводить замеры (около 90-120 минут) обыкновенным градусником в месте, где установлен датчик. Правильная работа должна полностью исключать колебания показателей или их существенное отличие.
  6. Работу с электричеством следует проводить только после обесточивания цепи, что станет гарантом безопасности.

Преимущества и недостатки

Как любой другой прибор, терморегулятор для подогрева полов имеет ряд преимуществ и недостатков.

Среди главных достоинств прибора можно выделить:

  1. Простоту управления.
  2. Доступную ценовую политику.
  3. Экономию затрат на оплату электроэнергии.
  4. Эргономические качества устройства.
  5. Лёгкость проведения установки.
  6. Наличие возможности автоматически настроить систему включения и отключения тёплого пола.
  7. Наличие возможности регулировать температурный режим.
  8. Высокое качество оборудования.
  9. Надёжность работы регулятора.
  10. Установленную функциональную память, которая обеспечивает сохранение настройки в случаях отключения электроэнергии.

Недостатков у прибора практически нет. Основной минус состоит в сложности функционального программирования системы настроек. Однако, разобравшись один раз при установке, в дальнейшем сложностей не возникает.

Для каждого вида пола находится свой тип термостата.

Виды терморегуляторов

Термостаты подразделяются на следующие типы:

Механический

Достаточно простой, незамысловатый вид прибора, который выпускается в корпусе встраиваемого типа с наличием кругового переключателя, расположенного на лицевой стороне.

Для управления необходимо поворачивать переключатель по кругу. Некоторые производители оснащают прибор несколькими «ступенями» регулирования. Они обозначаются маркерными или цифровыми списками. Функциональный процесс рассчитан исключительно на ручной тип включения и выключения. Экономия затрат на электроэнергию практически отсутствует либо держится на минимальном уровне.

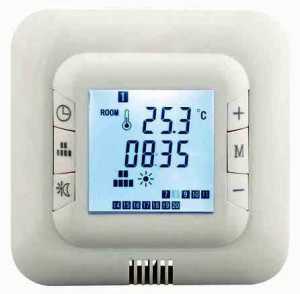

Цифровой

Достаточно популярный современный вид термостата. Даёт возможность осуществлять регулирование на максимально точном уровне. Выпускается в форме накладной конструкции (или встраиваемой) с наличием кнопочного или сенсорного системного ввода.

Цифровое табло предусматривает выставление желаемого температурного режима с минимальной степенью погрешности. Как дополнение возможно наличие автоматического отключения и выставление подачи электропитания на несколько градусов ниже, что позволит значительно экономить затраты на электроэнергию.

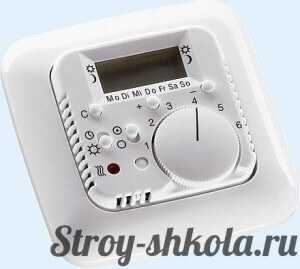

Программируемый

Дорогостоящее, но значительно эффективное устройство, которое выпускается как в виде встраиваемого типа небольшого размера, так и обладающее формами большой панели с наличием чувствительного сенсорного экрана.

Даёт возможность к установке максимально точной настройки рабочего процесса тёплых полов. Для этого вводится желаемый график работы по временному промежутку. Рабочий процесс устройства позволяет экономить существенный уровень затрат на электроэнергию.

Комбинированный

Напоминает простой блок регулятора с наличием внешней системы управления (внешний пульт). Механический прибор предусматривает ручное включение и отключение подачи питания.

Настройка, подразумевающая наличие внешнего пульта управления даёт возможность обойти стороной грубый монтаж конструкции на поверхность стены. Это является дополнительным преимуществом при уникальном дизайне помещения.

Датчик изменения температуры

Обыкновенный тип терморегулятора оборудуется единственным датчиком, который используется для проведения замеров температурного режима полов. Однако, как показывает практика, это далеко не самый эффективный вариант.

Учитывая разнообразные условия использования обогревательной системы тёплых полов, лучше воспользоваться гораздо более сложной схемой контроля температурного режима.

В случае, когда обогрев помещения осуществляется исключительно от тёплого пола, рекомендуется контролировать температурный режим посредством датчиков нагрева воздуха.

Если в помещении используется напольное покрытие в виде паркета, линолеума или ламината, то следует заранее исключить возможность его перегревания, а именно избежать повышения температуры выше 25 градусов. В таком случае, целесообразнее приобрести и установить датчик, предназначенный для измерения перепада температур пола.

Регуляторы подразделяются на следующие виды (согласно датчикам):

  1. С наличием встроенного датчика, который измеряет температурный режим.
  2. С наличием возможности подключения датчика наружного типа, который будет производить контроль за температурой.

Приборы, которые предназначены для подключения нескольких датчиков, используются в качестве основного типа обогрева помещения. Приобретая цифровой тип устройства, можно с лёгкостью обеспечить контроль температуры напольных покрытий.

Блиц-советы

  1. Обязательно наличие нормального сечения кабеля терморегулятора. При наличии проводки старых времён, гораздо безопаснее установить отдельную линию, которая пойдёт от специально отведённого автомата.
  2. При использовании терморегулятора для обогревания нескольких помещений одновременно, следует помнить, что регулирование температурного режима возможно будет исключительно в комнате, где располагается датчик. По этой причине возможны проблемы с перепадами температурного режима.
  3. Категорически не рекомендуется применение одного регулятора в помещениях с противоположными условиями эксплуатирования (либо при большом перепаде температур). Добиться желаемого обогрева во всех комнатах станет невозможным.
  4. Лучшим вариантом станет использование отдельного термостата на каждую комнату с наличием тёплых полов.

housetronic.ru

Схема подключения теплого пола водяного типа

Дополнением или заменителем радиаторного отопления могут быть водяные тёплые полы, подключённые к отопительному котлу.

Система может обогревать какую-то одну комнату (например, детскую, ванную, кухню) или всё здание.

Что представляет собой тёплый пол, схема подключения тёплого пола. Какую выбрать схему смешивания и как подключать терморегулятор.

Что такое тёплый пол

Водным тёплым полом называют вид обогревательного устройства, состоящего из трубок, вмонтированных в толщу бетона на полу, по которым циркулирует вода, подогретая котлом отопления или из магистрали (в многоквартирных домах).

Температура на поверхности пола не должна быть выше 35 0С (больше – будет дискомфортно ногам).

Вода при этом нагревается до 55 0С. Хоть t теплоносителя невысока, система успешно справляется за счёт большой площади пола.

Наилучший материал для трубок тёплого пола – PEX, молекулярно-сшитый полиэтилен. Так же советуют использовать медные трубы, но этот вариант гораздо дороже.

С особым вниманием нужно отнестись к трём деталям, от работы которых зависит успех всего отопления: коллектору, терморегулятору и насосу.

Решив монтировать тёплый пол, продумайте напольное покрытие. Некоторые напольные покрытия имеют предел допустимого нагрева, в этом случае обязательно должна быть возможность регулировать температуру.

Схема подключения коллектора теплого пола

Коллектор – это смесительный узел (пара металлических гребёнок с отводами), задача которого разводить потоки воды по комнатам. Гребёнки можно наращивать в зависимости от потребностей.

Коллекторная система теплых водяных полов прячется в специальный вертикальный шкаф, монтирующийся в стену и/или за гипсокартон.

Схема подключения коллектора

Разводка труб делается с учётом расположения мебели и особо холодных мест в комнате.

Для равномерного распределения тепла, трубы укладывают в виде спирали (или улитки). Укладка труб змейкой, неравномерна, но позволяет сильнее подогреть желаемые участки помещения.

Варианты для квартир

Бывали случаи, когда смонтированный тёплый пол в одной квартире, оставлял без тепла жильцов в других квартирах.

Поэтому жители многоэтажек не всегда могут в полной мере пользоваться возможностями тёплого пола.

Допустимый вариант: подключение тёплого пола на 1-м этаже при верхней разводке горячей воды, либо на последнем этаже при нижней разводке, так как в этих местах вода поворачивает в обратное течение.

Без ущерба для окружающих можно сделать тёплым пол в одной комнате (например, в ванной), т.е. забрать небольшой объём горячей воды.

В частном доме

При автономном отоплении, хозяин имеет больше свободы в монтаже тёплого пола.

Первый вариант – дом можно отапливать только тёплым полом. Простейшая схема подключения – это когда один коллектор объединяет трубы подачи теплоносителя, а второй – трубы обратки.

Укладка водяного теплого пола в частном доме

Если теплый пол монтируется без радиаторов, то в такой системе сложно регулировать температуру подачи воды из котла.

Даже перекрыть полностью кран нельзя – теплу куда-то нужно деваться. Придётся регулировать температуру степенью прогрева котла, а это очень сложно, не каждый котёл это позволяет. Да и система получается инертной.

Если в доме планируется отопление, совмещённое с радиаторами, то тёплый пол нужно подключать в обратный ток, идущий от батарей.

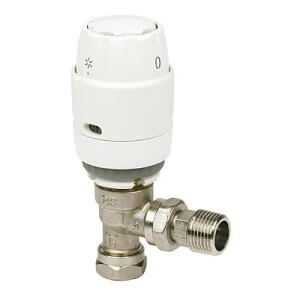

Трехходовой клапан
Усовершенствуется система добавлением функции подмешивания холодной воды к горячей.

В такой схеме устанавливается трёхходовой клапан, в котором есть термодатчик и термоголовка.

Прогоняет воду по системе циркуляционный насос. Без него система с трёхходовым клапаном имеет малую проходимость и может хорошо прогревать только 2-3 параллельные ветки.

Также длина трубопровода без насоса не должна быть больше 35-40м.

Если вы пользуетесь котлом отопления для обогрева помещения, то для экономии энергии рекомендуется также приобрети резервуар для накапливания тепла. Теплоаккумулятор для котлов отопления: принцип работы, плюсы и минусы, а также как самостоятельно сделать аккумулятор тепла.

О том, каким должен быть газовый обогреватель для гаража и насколько опасен данный вид отопления, читайте тут.

Не знаете, какой фирме отдать предпочтение при выборе газового котла? Обратите внимание на продукцию корейской фирмы Navien. Здесь http://microklimat.pro/otopitelnoe-oborudovanie/kotly/naven-neispravnosti.html разбор основных моделей и возможных неисправностей при эксплуатации.

Двухходовой клапан

Двухходовой, или питающий клапан, тоже имеет термоголовку с датчиком. В отличие от предыдущего устройства, двухходовой клапан подмешивает холодную воду в систему не постоянно, а только при открытии крана.

В такой схеме необходимо установить байпас. Если давление будет зашкаливать на входе в коллектор, клапан откроется и выбросит в обратку какое-то количество воды.

То, что пол никогда не будет перегретым, продлит срок его службы.

Двухходовой и трехходовой клапаны

У клапана небезграничная пропускная способность, поэтому есть ограничения по площади обогрева – не больше 200 м2.

Основные принципы подключения коллектора

  • Шкаф с коллектором нужно установить так, чтобы в будущем к нему оставалась возможность доступа.
  • На коллектор устанавливаются запорные краны, после чего подключают подачу и обратный ход воды.
  • Трубы с коллектором соединяются компрессионными фитингами на резьбе. Трубы различных диаметров соединяются при помощи переходников и универсальных фитингов.
  • Держать температуру и давление под контролем помогут термометры и манометры, установленные рядом с запорными кранами.
  • Смесительный насос нужен для снижения t воды при её перегреве (он разбавляет горячую воду, холодной). Устанавливать его нужно на участке между коллектором подачи и подводящей трубой. Для забора холодной воды, третий выход насоса идёт на отдающий коллектор.
  • Если тёплый пол буде во всём доме, то небольшие комнаты нуждаются в собственных распределительных узлах. Также отдельные коллекторы монтируются для каждого этажа здания.

Запорные краны может заменить термостатический смеситель. Он обеспечивает пропускную способность крана без резких скачков.

Последовательный и параллельный тип смешивания

Последовательный тип смешивания считается более правильным в плане теплотехники.

Циркуляционный насос работает на подачу воды к полу. Температура выходного потока в сторону котла здесь такая же, как у пола.

Результат – высокая производительность. Хотя последовательная схема подключения более эффективна, она требует тщательного расчёта.

Если допустить ошибки в расчётах, то может так случиться, что до последней комнаты вода дойдёт уже остывшая.

В параллельном подключении из-за разделения линий потока, частично теряется энергия. Но плюс в том, что все ветки системы работают параллельно, и каждая из них может быть отключена без ущерба для отопления в целом. Для этого на все отводы ставится запорная арматура. Параллельная схема проще и больше подходит для непрофессионалов.

Подключение терморегулятора

Как подключить теплый пол к терморегулятору?

В отличие от электрических полов, в водяном тёплом поле наличие терморегулятора не обязательно.

Но его установка избавит от хлопот с поддержанием комфортной температуры.

Под терморегулятором понимается целая система приборов:

  • Термостаты устанавливаются в каждой комнате и передают через коммутатор информацию о температурах.
  • Сервопривод – исполнительный механизм, который по команде открывает или закрывает подачу теплоносителя в нужный контур.

Терморегуляторы могут быть механическими и программируемыми. Первые управляются поворотом ручки или кнопками, но в любом случае человеком. Программные стоят дороже, управление немного сложнее, но они могут снижать температуру или отключать систему ночью, когда хозяина нет дома, в определённые дни недели и т. д. Этим экономятся ресурсы, и прибор окупает себя.

Терморегулятор может быть накладным и встраиваемым (т. е. устанавливается на стену при помощи саморезов или заглубляется в стену). На работу способ установки не влияет – всё зависит от интерьера и вкуса хозяина.

Для водяных полов датчик терморегулятора обычно измеряет t в помещении, а не у поверхности пола (система более инертна, чем у электрического варианта). Но при этом подходе сквозняки могут давать погрешности. Теплый пол нужно подключать по схеме соединения.

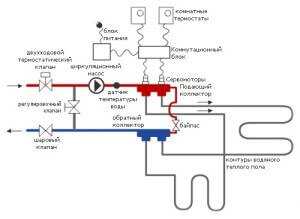

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола к терморегулятору:

  • Выбор подходящего места. Чтобы показания были точными, на стене, где будет датчик не должно быть радиаторов. На прибор не должен падать солнечный свет. Высота от пола – 1-1,4м.
  • Если контур один – коммутатор не нужен. Термостат напрямую соединяется с сервоприводом.
  • Либо терморегулятор ставится в цепь управления циркуляционным насосом. В этом случае все контуры будут взаимосвязаны, и температура будет регулироваться одинаково по всему дому.
  • Проверить работу можно при помощи внешнего термометра. Установить нужный режим терморегулятора и измерять t в месте установки термодатчика в течение нескольких часов. Не должно быть сильных колебаний температуры.

После того, как система будет собрана, осуществляется проверка её герметичности. Удачное испытание позволяет перейти к следующему этапу – заливке стяжки и финишному покрытию пола.

Производить работы по залитию стяжки нужно, не отключая воду, чтобы трубы были под давлением и не деформировались.

Электрические котлы используется редк ввиду высокого расхода энергии. Однако они безопасны и их стоимость невысока в отличие, например, от газового. Как выбрать электрический котел отопления? Читайте внимательно, на какие опции нужно обратить внимание при покупке.

Об энергосберегающих обогревателях для дома читайте в этой теме.

Видео на тему


microklimat.pro

функции, типы регуляторов температуры, схема подключения комнатного термостата

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.

Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.

Как и зачем регулировать водяной пол

Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.

Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.

Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.

Основная задача подобных устройств:

  • Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
  • Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
  • Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
  • Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
  • Он создает комфортные условия для проживания на весь отопительный период.

Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

  • Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
  • низкая стоимость;
  • возможность ремонта при выходе из строя;
  • легко монтировать;
  • прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

  • Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
  • Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
  • Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
  • Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
  • Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

  • Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
  • Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
  • Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
  • Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Типы датчиков для водяных теплых полов

Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:

  • Датчики температуры пола.
  • Контроллеры нагрева воздуха в помещении.

Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:

  • Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
  • Он не должен находиться под прямыми солнечными лучами.
  • Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.

Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:

  • Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
  • Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
  • Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
  • Датчик заливается стяжкой вместе с элементами водяного теплого пола.

Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.

Критерии выбора терморегулятора для водяного пола

Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:

  • Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
  • Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
  • Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.

Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.

Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.

netholodu.com

схема подключения теплого пола к терморегулятору

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

  • Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
  • Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

  1. Настенные, заглубленные внутрь стены.
  2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

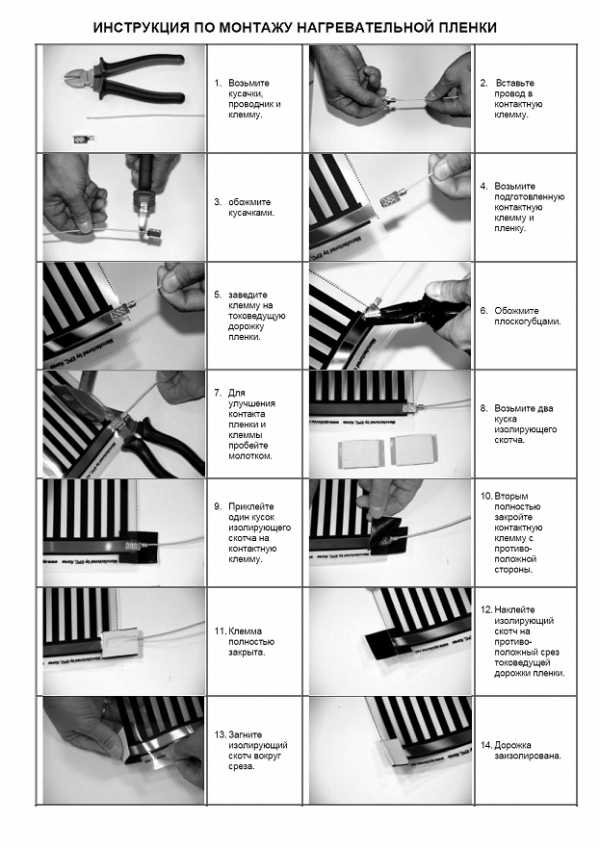

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

  • Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
  • Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

  • Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
  • Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

  1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
  2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
  3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
  4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

    Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

  5. Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
  6. Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
  7. Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

  • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
  • Соедините регулятор и датчик проводами.
Схема регулирования температуры в системе водяного напольного отопления
  • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
  • На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

polprofy.ru

Подключение теплого пола к терморегулятору: 7 советов для мужчины!

Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

Подключение теплого пола к терморегулятору

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Какие бывают терморегуляторы?

В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

Температурные датчики

Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

Температурные датчики для терморегулятора

Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

  1.  Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
  2.  При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

    Схема подключение теплого пола

  3. Если нагревательным элементом в вашей системе является ИК-пленка, то термодатчик необходимо установить с изнаночной стороны пленки.
  4. Если нагревательным элементов в вашей системе теплого пола является греющийся кабель, укладываемый в толщу стяжки то температурный датчик нужно обезопасить от воздействия бетона. Для этого его необходимо разместить в гофрированной трубе вместе с нагревающим кабелем. Один конец трубы должен находиться в толще бетонной стяжки, а другой должен быть выведен к стене так, чтобы обеспечить возможность демонтажа и замены неисправного датчика.
  5. После завершения монтажа теплого электрического пола на месте, выбранном для установки терморегулятора установите разметку. Если регулирующее устройство является встраиваемым, то в месте его установки выдолбите нишу. Если ваш терморегулятор накладной – то установите его на винты-саморезы на дюбеля.
  6. Проведите сопоставление мощности нагревательного элемента вашего теплого пола с допущенной мощностью терморегулятора. Максимальная мощность терморегулятора должна быть не менее, чем нагрузка, подаваемая на нагревательные элементы.
  7. Проведите подключения проводки нагревательного элемента к клеммам терморегулятора. Обратите внимание на необходимость соблюдения подключаемых фаз. На большинстве электроприборов фаза может быть обозначена буквами «L» и «F», а нейтральный ноль – литерой «N». Также фазировка обозначается и цветом проводов – нулевой провод обычно окрашен в синий цвет, а провод фазы – в черный, белый или коричневый.

    Схема подключения терморегулятора — фото

Затем проведите тестирование терморегулятора:

  1. Установите минимальное значение температуры на регуляторе,
  2. Подайте на него питание,
  3. Включите тумблер нагрева,
  4. Плавно поменяйте значение температурного режима, при включении нагревательных элементов должен быть слышан легкий щелчок.
  5. Визуально проверьте нагрев пола.

Подключение теплого водяного пола к терморегулятору

В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

Механический терморегулятор для теплого пола

Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

  1. При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором. Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
  2. После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
  3. После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева. В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

Видео инструкция — установка терморегулятора своими руками

stroyvopros.net

Подключение терморегулятора к теплому полу

В системах управления теплым полом роль управляющего блока играет терморегулятор – прибор, обрабатывающий информацию, поступившую от термодатчика, и в соответствии с заданным режимом включающий или отключающий нагрев пола.

Подключение терморегулятора к теплому полу

При электрической системе теплого пола терморегуляторы устанавливают в обязательном порядке. Установка терморегулятора в системе водяного теплого пола не обязательна. Но, если пол является дополнительной мерой обогрева, и при этом температура теплоносителя при входе в контур выше 50 градусов, установка терморегулятора решит проблему перегрева помещения.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

  • программируемые, работающие по заранее установленной, в том числе сложной программе;
  • без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые и непрограммируемые терморегуляторы

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

  • встраиваемые – их устанавливают в специальное углубление в стене;
  • накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Датчики для измерения температуры

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве.  Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

  • выносные;
  • встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

  1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
  2. При укладке пола выбирают место для термодатчика. Он  должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

Схема установки терморегулятора

  1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
  2. Для кабельных теплых полов, заливаемых  бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
  3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
  4. Сопоставляют допускаемую коммутируемую мощность контактов  терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки ~220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.
  5. Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата.
  6. Подключают цепь датчика к клеммам, указанным в паспорте или инструкции.
  7. Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю.  Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.

Подключение терморегулятора

  • Проверяют работоспособность терморегулятора:
  • Подают питание 220 В;
  • Устанавливают минимальное температурное значение на терморегуляторе;
  • Включают нагрев пола тумблером;
  • Меняют температурный режим на максимальный поворотом ручки или с помощью кнопок – при этом должен послышаться щелчок, оповещающий о замыкании цепи обогрева.

Подключение терморегулятора к водяным теплым полам

Терморегуляторы для систем водяного отопления пола представляют собой прибор для управления сервоприводом, регулирующим подачу теплоносителя в контур обогрева. Они могут быть как с электронным, так и ручным управлением, при этом в таких системах регулирования обычно используются датчики измерения температуры воздуха, а не пола, из-за большой инерционности нагрева.

Подключение терморегулятора к водяным теплым полам

  1. Датчик устанавливают на высоте примерно 100-120 см над уровнем пола на стену, можно рядом с терморегулятором. Стена не должна подвергаться дополнительному нагреву от радиаторов отопления.
  2. Монтируют цепи питания терморегулятора и цепи датчика.
  3. Если используется терморегулятор с  электрической связью с сервоприводом – прокладывают кабель к цепям его управления.
  4. При использовании регулятора с радиоуправлением настраивают его.
  5. Проверку работы системы регулирования производят с помощью внешнего термометра:  устанавливают на регуляторе нужный режим и измеряют температуру в месте установки датчика в течение нескольких часов. Температура не должна существенно колебаться.

Все работы по подключению электрических цепей необходимо выполнять при отключенном автоматическом выключателе – это залог вашей безопасности!

Также читайте подробнее про водяной теплый пол без стяжки.



stroyvopros.net
