Расчет толщины плиты фундаментной плиты: Плитный фундамент расчет толщины — подробное объяснение с удобным калькулятором

Калькулятор толщины, арматуры и опалубки фундамента плиты

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

• Периметр плиты
— Длина всех сторон фундамента
• Площадь подошвы плиты
— Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности
— Равняется площади утеплителя всех боковых сторон.
• Объем бетона
— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона
— Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента
— Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки
— Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры
— Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки
— Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры
— При креплении отрезков стержней внахлест.
• Общая длина арматуры
— Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры
— Вес арматурного каркаса.
• Толщина доски опалубки
— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки
— Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Фундаментная плита: расчет толщины и нагрузки

Плитный фундамент широко используется при строительстве малоэтажных зданий. Монолитная конструкция надежно защищает сооружение от проникновения грунтовых вод. Большая площадь опирания предотвращает просадку и деформацию грунта. Жесткая система армирования предохраняет основание от разрушения.

Принцип строения монолитного фундамента

Основой конструкции плитного фундамента служит монолитный бетонно-армированный слой. Подобная конструкция позволяет равномерно распределять усилия от здания на дно котлована.

При просадке и перемещении грунта фундамент компенсирует изменения. Это свойство называют «плавучестью» основания.

Для его изготовления используют высококачественный бетон. Высоту конструкции определяют расчетным способом. Основными критериями для подсчета являются характеристика грунта и проектная нагрузка от сооружения.

Конструкция монолитного фундамента

Плитный фундамент имеет следующую конструкцию:

Устройство монолитной плиты фундамента

• Котлован.
• Дренажная система.
• Опалубка.
• Песчаная подушка.
• Слой геотекстиля.
• Щебеночный слой.
• Бетонная подготовка.
• Гидроизоляция.
• Теплоизоляция.
• Арматура.

Котлован

Для устройства фундаментной плиты выкапывают котлован. Размеры котлована в плане должны превышать размеры будущего дома на 1–2 метра. Увеличенные размеры служат для укладки дренажа и устройства отмостки.

Чертеж котлована

Дренажная система

Дренаж служит для отвода поверхностных вод от внешних стен здания. Состоит из системы перфорированных труб и приемного колодца. Трубы укладывают с небольшим уклоном. Для защиты от проникновения песка трубы оборачивают 1–2 слоями геотекстиля.

Дренаж для монолитного фундамента

Опалубка

Для изготовления опалубки используют деревянные доски или водостойкую фанеру. Все элементы соединяют с помощью саморезов и стальной проволоки.

Пример опалубки плитного фундамента

Песчаная подушка

Для устройства песчаной подушки используют крупнозернистый песок. Песок позволяет воспринимать и равномерно распределять усилия на плавающую плиту.

Песчаная подушка под фундамент

Геотекстиль

Между щебнем и песком укладывают слой геотекстиля. Он защищает состав от перемешивания и нарушения дренирующих свойств щебня.

Щебень

Служит для восприятия и передачи усилий на песчаную подушку. Щебень применяют в качестве дополнительной дренирующей системы. Вода при прохождении ослабляет напор и теряет способность к вымыванию песка.

Щебень для монолитного фундамента

Бетонная подготовка

На песчано-щебневое основание укладывают бетонную подготовку. Высота конструкции составляет 50–150 мм. Подготовку выполняют из бетона низких марок.

Бетонная подготовка:

• защищает бетон от утечки цемента;
• равномерно распределяет нагрузку;
• делает удобным монтаж стального каркаса.

Состав бетонного раствора для фундамента

Гидроизоляция

На бетонную подготовку укладывают слой гидроизоляции. В качестве материалов используют полимерно-битумные вещества. Гидроизоляционный материал служит для защиты фундаментной плиты от проникновения грунтовой влаги.

Гидроизоляция фундаментов

Теплоизоляция

Теплоизоляция служит для защиты основания от промерзания. В качестве утеплителя используют экструдированный пенополистирол. Высоту слоя принимают 10–15 см.

На теплоизоляцию укладывают полиэтиленовую пленку. Она служит защитой от проникновения жидких компонентов бетонной смеси в утеплитель.

Схема теплоизоляции плиты фундамента пенополистиролом

Арматура

Опорные элементы зданий армируются стальными каркасами. Сетка изготавливается из ребристых стальных стержней диаметром 12–18 мм. Они связаны в единый пространственный каркас с помощью стальной тонкой проволоки.

Размер ячеек каркаса зависит от величины проектируемых усилий на основание. Размер ячеек определяется расчетным путем и составляет от 10 до 25 сантиметров.

Схема армирования монолитной плиты

Расчет высоты фундамента

Целью расчета толщины плитного фундамента являются:

• Определение размеров опорной плиты.
• Вычисление нагрузок на дно котлована.
• Подсчет необходимых материалов.

Исходные данные:

• Вид и характеристика грунта основания.
• Материал элементов здания.
• Проектируемые усилия.

Расчет толщины плитного фундамента

При расчете учитывают два типа усилий:

Устройство плитного фундамента — размеры

• статические;
• динамические.

Статические силы являются постоянной величиной. Они вызваны весом элементов здания.

Динамические усилия изменяются во времени и в значениях. Они оказываются людьми, мебелью, оборудованием и влиянием атмосферных осадков.

При подсчете нагрузок постоянного действия используют повышающие коэффициенты надежности конструкций. Эти коэффициенты зависят от размеров и материала элементов здания. Значения коэффициентов приведены в нормативных документах.

Подсчет динамических усилий ведут с учетом условий местности, типов используемой мебели, оборудования, планируемой заселенности дома.

В качестве результатов расчета получают следующие данные:

• Удельная нагрузка на 1 м² грунта основания.
• Допустимая толщина конструкции.
• Глубина залегания фундамента.

Определение объема материалов на плитное основание

Последовательность расчета

В процессе расчета плитного фундамента выполняют следующие действия:

Технология устройства плитного фундамента

• Вычисляют суммарные усилия от фундамента и основной части сооружения. Значение определяют сложением сил постоянного и временного действия.
• Определяют допустимую нагрузку. Величину определяют по нормативным документам в зависимости от типа грунта.
• Определяют максимальную массу основания.
• Вычисляют максимальную толщину опорной плиты. Полученное значение округляют в меньшую сторону до значения, кратного 5 мм.
• Повторяют решение задачи с принятой толщиной опоры.

Для автоматизации процесса используются специальные компьютерные программы.

Анализ результатов расчета

В процессе подсчета получают следующую высоту фундамента, мм:

Глубина ленточного фундамента

• менее 150;
• от 150 до 350;
• более 350.

В первом случае монолит не подходит в качестве опоры. Требуются дополнительные обследования и принятие решений для укрепления грунтов.

Во втором случае бетон подходит в качестве основания. Полученный результат округляют до ближайшего значения, кратного 50 мм.

В третьем случае бетон не подходит в качестве опорной части. Требуется принимать другой вариант опор (ленточный или столбчатый).

Глубина залегания фундамента

Глубину залегания плитного фундамента определяют по уровню поверхностных вод и толщине основания.

Глубина залегания зависит от следующих факторов:

• типа грунта;
• глубины промерзания;
• суммарных нагрузок;
• уровня грунтовых вод.

Правильный способ закладки фундамента

Рекомендуемая глубина котлована приведена в нормативных строительных документах. Она может составлять, см:

• в северных регионах – от 80 до 100;
• в центральных и южных районах – от 30 до 70;
• в горных районах – до 20.

Требования к глубине заложения фундамента

Что можно рассчитать, зная толщину фундамента?

По вычисленной толщине плиты рассчитывают следующие параметры:

• объем бетонной смеси;
• расход арматуры.

Пример расчета расхода материалов для фундамента на монолитной плите

Расчет необходимого количества основной арматуры

Арматуру располагают равномерно по всей плавающей плите. В зависимости от толщины плиты каркас устанавливают в один или несколько рядов. Нормативное количество ярусов арматурной сетки при толщине плиты составляет:

Расчет расхода арматуры для плитного фундамента

• до 15 см – 1 ряд;
• от 15 до 30 см – 2 ряда;
• более 30 см – 3 и более ряда.

Для продольных сеток рекомендовано использовать стержни диаметром 12–18 мм. Диаметр стержней поперечных сеток принимают 8–12 мм.

Шаг стержней зависит от толщины плиты. При ее высоте до 25 см шаг стержней принимают 15 см. При высоте плиты 25 см и более шаг стержней 10 см.

Пример расчета

Цель:

• Рассчитать высоту фундамента.
• Определить расход материалов.

Расчет бетона на фундамент

Исходные данные:

• Удельное нормативное сопротивление грунта – 0,350 кг/см².
• Размеры здания в плане – 4*8 м (320000 см²).
• Общий вес конструкций – 24000 кг.
• Размеры опорной плиты в плане – 6*10 м.
• Плотность бетонной смеси – 2500 кг/м³.
• Вес 1 погонного метра стальной арматуры — 1,210 кг/м.
• Шаг основной арматуры – 100 мм.
• Диаметр прутьев – 14 мм.

Расчет:

Расчет высоты фундамента

• Суммарная нагрузка на фундамент 24000/320000=0,075≈0,08 кг/см².
• Разница между допустимым и фактическим давлением на плиту Δ=0,350-0,075=0,275 кг/см².
• Масса основания М=0,275*320000=88000 кг.
• Толщина фундаментной плиты Н= (88000/2500)/32=1,1 м.
• Длина стержней продольной арматуры 10 м, поперечной – 6 м.
• Количество стержней поперечной арматуры: 6/0,10 *2 (слоя)=120 шт.
• Количество продольной арматуры: 10/0,10*2=200 шт.
• Суммарная длина стержней: 120*6 + 200*10=720 + 2000=2720 м.
• Общая масса материала: 2720*1,210=3292 кг.

Видео по теме: Фундамент под дом — монолитная плита, расчет и армирование

Калькулятор монолитной плиты фундамента KALK.PRO

Расчет фундаментной плиты

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.

Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки!

Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»

Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!



Расчет плитного фундамента

С помощью нашего вы можете произвести расчеты в автоматическом режиме, от вас требуется лишь ввести начальные данные. Точность расчетов напрямую зависит от введенных вами значений, поэтому мы рекомендуем вам внимательно перепроверять все вводимые величины. Также вы должны понимать, что итоговые данные представляют собой лишь математически верный расчет, но программа не учитывает поправки реальных ситуаций, поэтому полученные значения стоит использовать только в качестве ориентировки.

Калькулятор позволяет облегчить расчет, но не предоставляет рекомендации по выбору параметров и не показывает допустимые ошибки.



Инструкция

• Размеры фундамента. Укажите габариты закладываемого основания – высоту, длину и ширину. Более подробно, как выполнить расчет толщины плиты фундамента вручную, смотрите ниже.
• Армирование. Введите размеры ячейки армированного каркаса, а также выберите используемый диаметр арматуры.
• Опалубка. Для получения объема пиломатериалов, введите параметры имеющейся доски.
• Бетонная смесь. Вы можете самостоятельно указать пропорции бетона. Например, бетон марки М300 имеет пропорции 1 : 1,9 : 3,7 при использовании цемента марки ПЦ 400 и 1 : 2,4 : 4,3 – при цементе ПЦ 500. Более подробно, в справке чуть ниже.
• Стоимость материалов. Введите стоимость отдельных материалов, для получения итоговой стоимости фундамента под ключ.

Затем нажмите кнопку «Рассчитать».



Результат расчета

• Площадь плиты. Это значение может потребоваться для определения объема земляных работ.
• Объем бетона. Параметр показывает необходимое количество бетонной смеси для отливки фундамента.
• Арматура. Количество стержней для горизонтальных и вертикальных рядов, а также общая длина и масса.
• Опалубка. Здесь отображается площадь опалубки и эквивалентный объем пиломатериалов, который потребуется для создания контура.
• Материалы. Блок для вывода количества и стоимости всех видов сырья.

Если вас интересует более подробная справочная информация, ознакомиться с ней вы можете чуть ниже. Всем остальным – удачных расчетов и легкого строительства!



Монолитный фундамент своими руками

Главная проблема плитного фундамента – это высокая стоимость материалов, но его возведение обходится значительно меньшими силами. В стандартных условиях с данной работой могут легко справиться две пары умелых рук без привлечения специальной техники.

Перед закладкой основания вы должны получить необходимые экспертные заключения на счет геологических и гидрологических особенностей участка. От этих данных напрямую зависит, как характеристики самого фундамента, так и объем песчано-гравийной подушки, виды геотекстиля, расчет гидроизоляции и дренажной системы. Как уже упоминалось, всю эту информацию можно получить в специализированных организациях или же самостоятельно ознакомиться в справочниках, СНИПах и рассчитать коэффициенты вручную.



Плитный фундамент – Плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций. Если же вам интересно самостоятельно провести анализ почвы, рекомендуем вам ознакомиться с нашей статьей – классификация грунтов.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Калькулятор фундамента – монолитная плита, позволяет изготовить качественное основание, так как алгоритм обладает высокой точностью расчетов.



Устройство монолитного фундамента



Этапы работ

Закладка основания начинается с земляных работ. В большинстве случаев достаточно выкопать 40-60 см в глубину и разровнять получившуюся поверхность. На дне котлована создается песчаная или песчано-гравийная подушка, которая должна состоять из отдельных слоев песка и гравия, причем первым, в любом случае должен быть песок. Между слоями рекомендуется укладывать геотекстильную ткань, чтобы избежать перемешивания слоев. Затем все тщательно трамбуется вручную или с помощью вибрационной плиты.

Для придания формы будущего фундамента и во избежания вытекания бетона за его пределы, по периметру котлована создается каркас (опалубка) из подручных материалов, деревянных досок, пенополистерола или ОСБ-плит. Чтобы недопустить деформацию конструкции и возникновения больших зазоров между элементами их стягивают болтами, шпильками и/или подпираются балками. Также нужно отметить, что верхний край опалубки должен быть чуть выше предполагаемой высоты фундамента, обычно берут запас в 2-3 см.

При закладке дома в низменности, пойме или рядом с водоемами, обязательно наличие хорошей гидроизоляции. Она должна закрывать фундамент со всех сторон и быть чуть выше опалубки. В качестве горизонтальной гидроизоляции (которая будет укладываться на дно котлована), использую геотекстиль или полиэтиленовую пленку, вертикальные поверхности обрабатывают битумной мастикой или жидкой резиной. В зависимости от климатической зоны, дополнительно может применяться утеплитель, чаще всего экструдированный пенополистирол.

Предпоследний этап создания фундамента предполагает установку армирующей сетки. Для большинства одно- и двухэтажных домов подойдет 14-16 мм пруты в два слоя, с размером ячейки около 20-30 см на сторону. Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя и соответственно увеличивается при больших величинах. Многие специалисты советуют использовать витую арматуру или проволоку для фиксации, взамен сварки. Стянутые элементы являются более подвижными и уберегут основание от неравномерной нагрузки. Более подробно об армировании монолитного фундамента можно ознакомиться в СНиП 52-01-2003 (СП 63.13330.2010).

Финальной стадией строительства фундамента является заливка бетона. Рекомендуется использовать бетонный раствор марки не ниже M-200 (В15) для жилых домов, так как применение смеси меньшей прочности чревато преждевременными деформациями и разрушением всей конструкции. Наиболее оптимальным при частном строительстве считается раствор М300 (B22,5). Если вы собираетесь изготавливать бетонную смесь своими руками, то вам будет полезна следующая таблица:

Марка бетона	Марки портландцемента
	400	500
	Пропорции по массе, Цемент : Песок : Щебень
100	1 : 4,6 : 7,0	1 : 5,8 : 8,1
150	1 : 3,5 : 5,7	1 : 4,5 : 6,6
200	1 : 2,8 : 4,8	1 : 3,5 : 5,6
250	1 : 2,1 : 3,9	1 : 2,6 : 4,5
300	1 : 1,9 : 3,7	1 : 2,4 : 4,3
400	1 : 1,2 : 2,7	1 : 1,6 : 3,2
450	1 : 1,1 : 2,5	1 : 1,4 : 2,9



Расчет толщины фундаментной плиты

Следующей важной задачей при строительстве является – расчет толщины плитного фундамента. Нет четких формул, как можно рассчитать данную величину, однако существуют справочные данные, в которых указаны ориентировочные значения, которые проверены многолетней практикой.

• 100-150 мм. Легкие постройки, хозяйственные и садовые сооружения, бани, гаражи.
• 150-250 мм. Каркасные дома, а также одноэтажные постройки из дерева и пористых материалов (газобетон, пенобетон, газосиликат).
• 250-350 мм. Двухэтажные дома из дерева и пористых материалов, а также одноэтажные сооружения из кирпича или бетона.
• 350-500 мм. Двух- или трехэтажные постройки из тяжелых материалов.

Данное правило применимо при использовании качественного бетона марки М300. Дальнейшее увеличение толщины фундамента экономически нецелесообразно, для сложных грунтов, рекомендуется использовать другие варианты, например свайные или столбчатые основания.

Смесь равномерно распределяют от углов к центру. Для утрамбовки используются специальные вибрационные машины, они позволяют удалить воздух и увеличить показатель текучести бетона. При отсутствии данного оборудования, постарайтесь залить фундамент равномерными горизонтальными слоями без разрывов.

Для того чтобы основание приобрело свою максимальную прочность, согласно строительным нормам, его необходимо выдерживать не менее месяца при влажности в 90-100% и температуре более +5 °C. Для этого плиту (в том числе опалубку) покрывают брезентом, а стыки проклеивают скотчем. Это позволяет защитить бетон от попадания прямых солнечных лучей и неблагоприятных метеоусловий – ветра, дождя, града.

Если ожидаются продолжительные высокие температуры, то примерно раз в сутки основание необходимо поливать водой, причем делать это нужно с помощью крупного садового пульверизатора и ни в коем случае не струей, так как может повредиться поверхность. Наоборот, при продолжительной холодной погоде, необходимо перекрыть весь фундамент с опалубкой слоем утеплителя.

Во избежание появления вертикальных швов и в дальнейшем трещин, плиту необходимо залить в течение одного дня. Для этого необходимо заранее договориться с поставщиком, так потребуются большие объемы за короткий срок.



Расчет фундаментной плиты – Пример расчета

Для большей наглядности, мы приведем пример расчета фундаментной плиты размером 10 на 10 метров для частного одноэтажного дома из пенобетона. Предположительная толщина плиты – 30 см. Примем за условие, что будет использоваться арматура диаметром 14 мм, с размером сетки в 20 см и укладываться она будет в два слоя. Выбираем бетонную смесь марки М-250 (соответствует классу прочности B20). Доска для опалубки имеют длину 6 м, ширину 150 мм, толщину 25 мм.

Решение:

1. Площадь фундамента: 10 м × 10 м = 100 м²
2. Объем фундамента: 100 м² × 0,3 м = 30 м³
3. Расчет бетона:

• Объем бетона равен объему фундамента за исключением арматуры, но из-за того что ее процент в общей кубатуре настолько ничтожен, эти значения приравниваются.
• Объем бетона равен 30 м³.

Расчет арматуры на плиту:

• Количество на 1 направление при шаге 20 см: 10 м / 0,2 м = 50 штук. Так как у нас 2 направления в 2 слоя, то 50 × 4 = 200 штук.
• Общая длина: 200 × 10 м = 2000 м. На всякий случай, введем поправочный коэффициент запаса 2%, тогда общая длина будет равна 2040 м.
• Масса 1 метра арматуры 14 диаметра равняется 1,21 килограмма. Таким образом, масса всего армокаркаса будет равна: 2040 м × 1,21 кг = 2468,4 кг.

Расчет опалубки:

• Длина одной доски 6 м, ширина 0,15 м, толщина 0,025 м. Для того чтобы рассчитать количество досок, узнаем площадь стороны фундамента: 10 м × 0,3 м = 3 м², тогда общая площадь опалубки 3 м² × 4 = 12 м².
• Площадь одной доски 6 м × 0,15 м = 0,9 м², необходимое количество узнаем исходя из общей площади опалубки 12 м² / 0,9 м² = 13,3 = 14 досок.
• Объем пиломатериалов для опалубки: 14 × (0,025 м × 0,9 м²) = 0,315 м³.

Расчет пиломатериалов для подпорки опалубки (используем те же доски 6000х150х25):

• Шаг между стойками будет 0,5 м.
• Подпорочную конструкцию выполним в виде египетского треугольника со сторонами 3 : 4 : 5, тогда при высоте 0,3 м, нижняя сторона будет 0,4 м, а верхняя – 0,5 м.
• Объем стойки равен 0,3 м × 0,15 м × 0,025 м = 0,0011 м³, объем нижней подпорки 0,4 м × 0,15 м × 0,025 м = 0,0015 м³, объем верхней подпорки 0,5 м × 0,15 м × 0,025 м = 0,0019 м³.
• Объем пиломатериалов для одной подпорочной конструкции 0,0045 м³.
• Длина стороны фундамента 10 м, при шаге в 0,5 м, получим 10 м / 0,5 м = 20 подпорок на одну сторону, а для всего фундамента 20 × 4 = 80 штук.
• Объем пиломатериалов для всех подпорочных конструкций 0,0045 м³ × 80 = 0,36 м³ или 0,36 м³ / 0,0225 м³ = 16 досок.

Используйте наш онлайн-калькулятор расчета фундаментной плиты и вы получите надежные точные значения, которые можно применять при строительстве дома.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

При ведении строительства на загородном участке иногда обстоятельства складываются таким образом, что оптимальным решением становится возведение фундамента в виде монолитной плиты. Это позволяет равномерно распределить нагрузку по большой площади, что особо важно на слабых, неустойчивых грунтах, где ленточная схема фундамента себя не оправдывает.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Даже при невысокой несущей способности грунта нет необходимости углубляться ниже уровня промерзания почвы – при правильном расчете и строительстве основание получается «плавающим», не боящимся сил морозного пучения. Но для этого размеры плиты должны соответствовать реальным условиям строительства – типу преобладающих грунтов на участке застройки и нагрузкам, которые будут выпадать на фундамент. Калькулятор расчета оптимальной толщины монолитной фундаментной плиты поможет определиться с одним их ключевых параметров, а иногда – даже оценить целесообразность применения подобного типа основания.

Работа с калькулятором требует определенных пояснений. Они будут приведены ниже, в соответствующем разделе.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Перейти к расчётам



Укажите запрашиваемые значения и нажмите «Рассчитать рекомендуемую толщину монолитной плиты»

Тип грунта на участке затройки

Плотные пески мелкой или пылеватой фракции Пески мелкой или пылеватой фракции, средней плотности Супеси, твердые и пластичные Суглинки, твердые и пластичные Глины твердой структуры Глины пластичные

Общая площадь рассчитываемой плиты фундамента, м²

СТЕНЫ ДОМА
Площадь стен указывается суммарно, за вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Стены, тип №1

Материал стен

— кирпичная кладка в полкирпича (120 мм) — кирпичная кладка в 1 кирпич (250 мм) — кирпичная кладка в 1.5 кирпича (380 мм) — кирпичная кладка в 2 кирпича (500 мм) — стены из газосиликатных блоков марки D600, толщина 300 мм — бревенчатый сруб, диаметр 240 мм — стены из бруса, толщина 150 мм — каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²



Стены, тип №2

Материал стен

— кирпичная кладка в полкирпича (120 мм) — кирпичная кладка в 1 кирпич (250 мм) — кирпичная кладка в 1.5 кирпича (380 мм) — кирпичная кладка в 2 кирпича (500 мм) — стены из газосиликатных блоков марки D600, толщина 300 мм — бревенчатый сруб, диаметр 240 мм — стены из бруса, толщина 150 мм — каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²

ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³ — плита перекрытия пустотная — плита перекрытия монолитная

Площадь перекрытия, м²



Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³ — плита перекрытия пустотная — плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица — мягкая полимер-битумная кровля в два слоя — абесто-цементный шифер — керамическая черепица

Зона по уровню снеговой нагрузки (по карте-схеме)

I II III IV V VI VII

На чем строится и как проводится расчет

Перед началом строительства обязательно проводится анализ грунтов, на которые будет опираться плита, чтобы оценить их несущую способность. Этот параметр выражается в килограммах на квадратный сантиметр, и значения несложно найти в таблицах СНиП.

Казалось бы, можно рассчитать общую нагрузку и убедиться, что она не превышает указанных значений. Однако, такой расчёт не будет достаточно объективным. В данном случае правильнее будет исходить из оптимальной распределенной нагрузки на тот или иной грунт, просчитанной именно для плитных оснований. Теорией и практикой применения плитных фундаментов доказано, что если реальная нагрузка не будет отличаться от оптимальных значений более, чем на 20÷25 процентов, стабильность здания, возведенного на таком основании будет гарантирована. То есть, будут исключены две крайности:

— При слишком тяжёлой системе «плита + дом» (с учетом внешних и эксплуатационных нагрузок) сохраняется вероятность постепенного проседания здания в грунт.

— Слишком маленькая суммарная нагрузка – также недопустима, так как даже незначительные колебания грунта будут отражаться на стабильности постройки.

Расчет, заложенный в калькулятор, строится на том, что для начала определяется нагрузка, создаваемая зданием, без учета фундаментной плиты. Затем это значение сравнивается с оптимальным, и получившаяся разница будет перекрываться за счет массы монолитного основания. Зная плотность железобетона, несложно перевести массу в объем, а затем, с учётом площади плиты – прийти к ее оптимальной толщине.

Цены на цемент

цемент

• Все табличные значения, необходимые для расчетов, уже внесены в программу.
• Пользователю будет предложено указать тип грунтов на участке строительства.
• Площадь будущей плиты должна приниматься с таким расчетом, что основание в обязательном порядке выходит за границы периметра здания как минимум на 300÷500 мм.
• Далее, для расчета нагрузки, создаваемой зданием, вносятся его параметры:
• Материал и общая площадь стен и перегородок за вычетом оконных и дверных проемов. Доступны два варианта ввода, например, для внешних несущих стен и для внутренних. Если один из вариантов не используется, площадь стены показывается как «0».
• Материал и площадь перекрытий, также в двух возможных вариантах. Эксплуатационная нагрузка на перекрытия уже учтена алгоритмом расчета.
• Площадь и тип кровельного покрытия. Нагрузка от стропильной системы и утеплителя – уже учтена в программе.
• Крутизна скатов кровли необходима для корректного учета снеговой нагрузки. Кроме того, необходимо по карте схеме (она расположена ниже) определить номер зоны для своего региона.

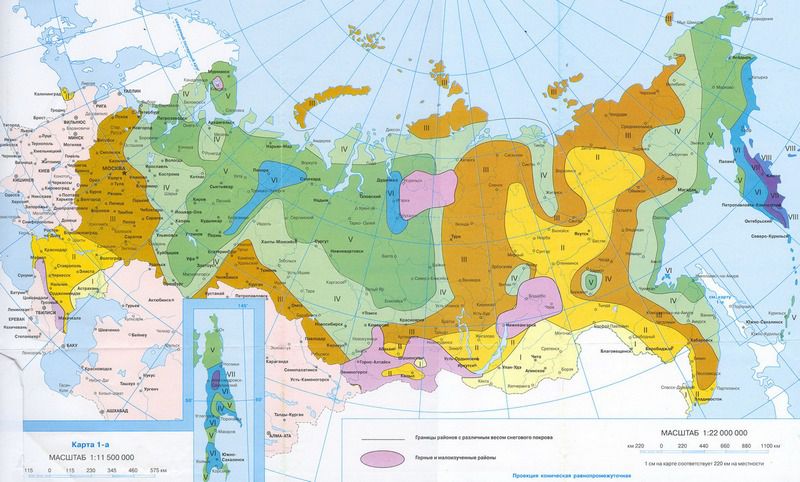

Карта-схема распределения территории РФ на зоны по степени снеговой нагрузки

Предполагается, что у пользователя уже имеются планы или хотя бы начальные разработки по размерам и материалам будущей постройки. Необходимо будет рассчитать площади – это несложно, особенно если воспользоваться некоторыми советами.

Как быстро и точно рассчитать площадь?

С прямоугольником ни у кого проблем не возникает, но нередко более сложные конфигурации стен, пола или кровли ставят в тупик. Обратитесь к публикации нашего портала, посвященной именно расчётам площадей – там описана методика и приведены удобные калькуляторы.

Результат оптимальной толщины плиты будет выдан в метрах. И вот здесь необходимо сразу оценить его со следующих позиций.

• Оптимальным будет значение от 0,2 до 0,3 метра – такой фундамент полностью оправдан во всех отношениях, то есть он обеспечивает стабильность постройки и выгоден экономически. Как правило, результат округляют до толщины, кратной 50 мм.
• В том случае, если расчет показывает, что требуется плита толщиной более 0,35 м, то не исключено, что для столь легкого здания в имеющихся условиях будет более выгодным ленточный или даже столбчатый фундамент. Следует провести тщательный анализ различных вариантов, не менее надежных, но требующих меньших затрат.
• Если результат меньше 150 мм, а иногда программа может выдать даже отрицательное значение, то планируемый к строительству дом – чрезмерно тяжелый для данных условий в сочетании с плитным фундаментом. Начинать самостоятельное его возведение, без проведения квалифицированных геологических изысканий и профессионального расчета – неблагоразумно, так как это может привести к весьма печальным последствиям.

Плитный фундамент – все «за» и «против»

Более подробно с вопросами, касающимися рекомендуемых случаев применения такого основания, проведения необходимых расчетов и практического строительства монолитного плитного фундамента читатель может познакомиться в специальной публикации нашего портала.

Толщина фундаментной плиты для двухэтажного дома

Толщина монолитной плиты фундамента.

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы.

Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы. Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции.

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

Толщина фундаментной плиты для двухэтажного дома.

Плитное основание в разрезе.

Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты.

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

• предельная точка промерзания почвы;
• структура грунта;
• глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.

Толщина фундаментной плиты для дома.

Армирование монолитной плиты — обязательный этап фундаментных работ.

Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания.

Монолитная технология фундаментного строительства обладает рядом преимуществ:

• платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
• толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
• сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.

Устройство подушки под плитный фундамент.

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

Толщина фундаментной плиты.

Внешний вид плитной фундаментной конструкции.

В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите.

В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

• технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
• предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
• песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
• когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства.

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

Монолитный плитный фундамент: расчет, толщина и особенности.

Нужна помощь на стройке?

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Особенности расчета толщины плитного фундамента.

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

• промежуток между арматурными сетками;
• толщина бетонного слоя над верхней и под нижней арматурной сеткой;
• толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.

Зачем измерять толщину плитного фундамента.

Толщина фундаментной плиты для двухэтажного дома.

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ.

Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

• периметр (длину всех сторон) основания;
• площадь плиты, включая термо- и гидроизоляцию;
• площадь боковой поверхности;
• количество бетона;
• вес бетона;
• нагрузку на почву;
• диаметр арматуры в сетке;
• диаметр вертикальных прутьев арматуры;
• размер ячейки сетки;
• нахлест арматуры;
• общую длину арматурных прутьев;
• общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.

Подушка под плитный фундамент: определяем толщину.

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента.

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10×10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10×10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25×0,8×80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2×0,25=0,15 квадратных метров, а объем всех ребер составит 0,15×80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10×10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Определяем толщину плитного монолитного фундамента.

В плане соотношения функциональность/затраты на возведение данный тип основания является предпочтительнее более известных аналогов – ленточного или свайного. Тем не менее, в малоэтажном строительстве плитный фундамент монтируется значительно реже. Главная причина – в слабой информированности частных застройщиков обо всех плюсах, особенностях и специфике обустройства монолита. Статья восполнит пробел в знаниях и позволит выбрать оптимальный вариант надежной опоры для любого сооружения в сочетании с разумной экономией.

Фундаментная плита под дом толщина.

Существует несколько названий (плавающий, сплошной) и модификаций такого фундамента. Все зависит от варианта и схемы монтажа. В строительстве известны плиты монолитные, сборные, «шведские», ребристые, коробчатые, с армированием (или без него) и ряд других. Рассматривать все инженерные решения не имеет смысла. Для индивидуального застройщика более интересна монолитная железобетонная плита, которая как нельзя лучше подходит для небольших частных сооружений. Поэтому на ней и будет акцентировано внимание, тем более что технология ее строительства – одна из самых простых.

Особенности.

1. Повышенная несущая способность. Монолитная плита создает небольшое давление на грунт вследствие равномерности распределения всей нагрузки, независимо от толщины заливки. Отличный вариант для дома из бруса, ячеистых бетонов, даже кирпича.

2. Пространственная жесткость. Это исключает вероятность проседания на отдельных участках (пример – лента) и появления трещин в бетоне, на стенах или разошедшихся стыков.

3. Универсальность в применении. Плитный фундамент подходит для любых грунтов, в том числе и называемых проблемными.

4. Упрощенная технология строительства. Возведение монолитной плиты не требует проведения объемных земляных работ, что существенно экономит время.

На заметку! Это не касается варианта, когда проектом (схемой) предусмотрено цокольное (подвальное, технологическое) помещение. В этом случае затраты на монолитный фундамент могут достигать ⅓ – ½ от всей сметы на строительство.

5. Возможность качественного утепления. Варианты – укладка под основание пенополистирола, введение в раствор спец/добавок.

6. Снижение расхода бетона. Хотя это справедливо лишь для случаев обустройства незаглубленной монолитной плиты.

Армирование фундаментной плиты толщиной.

Многие из них относительные, но отметить стоит и их.

1. Сложность расчетов. Это касается толщины будущей плиты. Если речь идет о здании с подвальным помещением, то лучше выбрать другой вариант основания. Во-первых, резко возрастет стоимость строительства. Во-вторых, существенно усложнятся расчеты для монолитной плиты.

2. Большие затраты. Здесь многое зависит от конкретной схемы, но неоспоримо то, что при таком строительстве достигается экономия на других материалах. Если плитный фундамент мелкозаглубленный, небольшой толщины, она может быть внушительной.

3. Трудоемкость. Вопрос в том, насколько правильно организованы строительные работы. Например, использование «автомиксера» значительно упрощает технологию заливки бетонного раствора и экономит время. То же касается и точности расчетов толщины монолитного фундамента.

4. Определенные трудности с отдельными проектами. В первую очередь при реализации схемы с подвальным помещением и в процессе строительства на рельефном грунте.

Какой толщины фундаментная плита.

Расчет толщины плиты.

Уместно привести лишь общую инструкцию и рекомендации, так как многое зависит от особенностей строительства – характеристики почвы, этажность дома, материалы, из которых он возводится, и ряд других нюансов.

Исходные данные для расчета толщины фундамента:

• Тип грунта.
• Конфигурация подземных водоносных пластов.
• Уровень промерзания почвы.
• Наличие дренажной системы на участке и ее схема (если она смонтирована).
• Общая нагрузка на фундамент.

1. Толщина элементов усиления бетона (прутка, сетки).

2. Размер ячеек армирования и интервал между его слоями в монолите.

3. Отстояние прутка от верхнего и нижнего среза фундамента.

Совет. Если на чем и экономить, то только не на расчетах. В инструкциях на тематических сайтах, посвященных данному вопросу, дается лишь общая рекомендация по оптимальной толщине бетона – в пределах от 200 до 400 мм. Но при этом не учитывается специфика возведения монолитного фундамента под конкретное сооружение на определенном участке.

Разница в данном параметре основания для однотипных строений может быть значительной. Например, толщина плиты для деревянного дома варьируется в довольно больших пределах и зависит как раз от характеристик почвы, хотя это и сравнительно легкое сооружение в 1-2 этажа.

• Сечение прутка – 12.
• 2 уровня армирования, интервал между которыми – 70.
• Отстояние арматуры от срезов бетонного монолита – по 50.

Расчет: 12 х 2 + 70 + 50 х 2 = 194.

Округленно – 20 см. К примеру, это минимальная толщина плиты для дома из газобетона. Но при условии строительства монолитного фундамента мелкого заглубления на хорошем, плотном грунте. Именно поэтому все расчеты желательно поручить профессионалу.

Расчет толщины фундаментной плиты.

Порядок возведения.

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

На заметку! Перед обустройством «подушки» обязательно производится максимальное уплотнение грунта в котловане. От этого напрямую зависит надежность монолитной конструкции. Кроме того, желательно выстлать дно геотекстилем.

Минимальная толщина фундаментной плиты.

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

Рекомендация – если возводится дом более чем в 1 этаж, а грунт из категории «проблемных», то на этом этапе делается бетонная стяжка толщиной примерно в 100 мм.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

• При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
• Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.

Внимание! Общепринятый алгоритм действий по возведению монолитного основания плиточного типа, без учета местных особенностей.



Рекомендация: Хорошая обзорная статья, из нее узнаете о толщине фундаментной плиты для двухэтажного дома. Чтобы не потерять деньги во время строительства, нужно тщательным образом сделать все расчеты плиты из ходя из реальных заданных условий, т.е. исходя из данного участка, грунта под фундаментом, веса всего дома и т.д. Только таким образом вы не потеряете свои деньги и не построите бракованную фундаментную плиту.

Расчет толщины плитного фундамента

Монолитная плита — один из самых надежных видов фундамента, если соблюдена технология монтажа. Ее используют как при возведении многоэтажных зданий на грунтах с плохими характеристиками, так и при строительстве индивидуальных домов. Отличие в этом случае будет в толщине бетонного слоя и степени армирования.

Содержание статьи

Материалы для плитного фундамента

Бетон используется для фундаментных конструкций благодаря своей самой главной характеристике — высокой прочности на сжатие. Для фундаментов не применяют материал высоких марок, достаточно приобрести бетон B15-B25 в качестве основного и B7,5-B12,5 для выравнивающей подготовки. Более прочный материал укладывать можно, но экономически не выгодно.

Минус бетона в качестве строительного материала — невысокая прочность на изгиб, которая компенсируется использованием арматуры. Стержни не дают монолитной плите растрескиваться при неравномерных нагрузках. Для фундаментов приобретают пруты класса А400(Alll — устаревшая маркировка) или ВрI.

Целесообразность проведения расчетов

Монолитная фундаментная плита рассчитывается как сложная конструкция, в которой бетон и арматура работают совместно. Основные цели расчета любого элемента в здании — проверка несущей способности и экономия материала. Благодаря предварительным вычислениям находится оптимальный вариант, обеспечивающий необходимую прочность с минимальными затратами.

Наиболее грамотное решение способен принять только специалист. Плитные фундаменты достаточно новая технология, поэтому далеко не каждый инженер-строитель способен грамотно их запроектировать. Вычисления выполняются в специальных программах, предварительно выяснив расчетные характеристики грунта. Под частный дом допустимо принимать толщину и процент армирования без расчетов, ориентируясь на нагрузку от вышележащих конструкций.

Сбор нагрузок

Исходными данными для проектирования монолитного фундамента, помимо характеристик грунта, служит сбор нагрузок. В расчете учитываются следующие значения:

1. постоянные нагрузки от стен, кровли, перекрытий;
2. временные нагрузки: (кратковременные — снеговая и длительная — нагрузка от мебели и людей).

Определение постоянной нагрузки

Важно учесть все элементы здания. Согласно пункту 1.23 «Руководства по проектированию каркасных зданий и сооружений башенного типа» на песчаных грунтах собственный вес плиты не учитывают, на глинистых его делят пополам, а на плывучих неустойчивых основаниях заводят в расчет полностью. Массу стен берут за вычетом проемов.

Получение из нормативных нагрузок расчетных производится путем умножения на коэффициенты надежности. Коэффициенты принимаются по таблице 7.1 СП «Нагрузки и воздействия». Коэффициенты, которые могут понадобиться для расчетов индивидуального дома, приведены в таблице.

Тип конструкции	Коэффициент надежности по нагрузке
Металлические	1,05
Бетонные и железобетонные средней плотностью выше 1,6 т/м3, каменные, кирпичные, деревянные	1,1
Бетонные и железобетонные средней плотностью 1,6 т/м3 и ниже (например, плиты перекрытий), изоляционные слои, засыпки, стяжки изготавливаемые в заводских условиях	1,2
Бетонные и железобетонные средней плотностью 1,6 т/м3 и ниже (например, плиты перекрытий), изоляционные слои, засыпки, стяжки изготавливаемые на строительной площадке	1,3

Определение временных нагрузок

Масса снегового покрова зависит от типа местности строительства. Нормативные значения для каждого приведены в таблице 10.1 СП «Нагрузки и воздействия». Чтобы получить расчетную величину нагрузку умножают на коэффициент надежности, для снега он составляет 1,4.

Равномерно распределенные нагрузки приведены в таблице 8.3 СП «Нагрузки и воздействия». Для жилых зданий значение принимается 150 кг/м². В эту величину включена масса мебели и оборудования. Если планируется размещение тяжелых предметов, значение принимают в индивидуальном порядке. Коэффициент надежности 1,2.

Видео по расчету плитного фундамента:

Определение толщины фундаментной плиты

Если плита проектируется с выполнением расчетов в полном объеме, то их ведут по l группе предельных состояний (расчеты по прочности) и по ll ГПС (расчеты по деформативности). Для индивидуальной застройки услуги квалифицированных специалистов зачастую недоступны из-за высокой стоимости, поэтому значения принимаются «на глаз» с учетом минимальных требований.

Приблизительные значения, какая толщина принимается для зданий из разных материалов удобнее свести в одну таблицу.

Тип здания	Толщина фундаментной плиты, мм	Армирование
Небольшие постройки (веранды, гаражи, помещения для хранения инвентаря)	100-150	сетками в один ряд
Жилые двухэтажные дома из легких материалов (каркасные, газобетонные)	200-250	объемное в два ряда
Жилые двухэтажные дома из бревен, бруса, бетона или кирпича с массивными перекрытиями	250-300	объемное в два ряда

Значения, приведенные в таблице, подходят для грунтов с достаточной несущей способностью. При плывучих болотистых основаниях толщину следует увеличить.

Минимальный диаметр арматурных стержней принимается 10 мм для легких строений на хороших фундаментах. Для армирования фундаментной плиты под кирпичный двухэтажный дом оптимально принимать пруты диаметром 12-16 мм. Ячейку сетки принимают от 10 см. Для вертикального армирования минимальное значение диаметра — 8 мм.

При использовании стержней разных диаметров, большие располагают в нижнем ряду, поскольку там плита испытывает большие нагрузки на изгиб.

Определение глубины заложения и глубины котлована

Фундаментная плита чаще относится к мелкозаглубленным фундаментам. Если планируется подвал, глубина заложения зависит от высоты помещения, в остальных случаях плиту заливают вровень с землей.

Глубину отрывки котлована можно определить, посчитав толщину подстилающих слоев.

1. Слой геотекстиля. Только для илистых грунтов, для предотвращения перемешивания песка и грунта.
2. Песчаная подушка принимается в среднем толщиной 30-50 см, при насыпных грунтах значение увеличивается. Необходимо приобрести песок средней крупности, мелкий может дать большую усадку. Обязательно послойное виброуплотнение песка слоями не более 40 см.
3. Бетонная подготовка выполняется для выравнивания и удобства укладки гидроизоляции. Для небольших строений можно ее не использовать. Для двухэтажного кирпичного дома оптимальным вариантом станет подбетонка толщиной 5-10 см из бетона B7,5.
4. Гидроизоляция фундамента. Удобнее выполнять с помощью рубероида, гидроизола и линокрома в два слоя, сначала вдоль затем поперек.

Суммарная толщина всех слоев с учетом плиты для массивного дома в среднем составляет 650-750мм.

Расчет количества материалов для двухэтажного кирпичного дома

Для примера рассмотрим здание с размерами в плане 6 на 6 метров. Толщина плиты принимается 30 см, армирование в два слоя. Рабочая арматура диаметром 14 мм с шагом 20 см. Вертикальные стержни диаметром 8 мм с шагом 20 см. Бетон плиты — B20, подготовки — B7,5. Песчаная подушка толщиной 50 см.

1. Расход бетона В20. Плита должна выходить за пределы здания на 10 см, поэтому площадь плиты равняется 6,2*6,2 = 38,44 м². Объем = 38,44*0,3 = 11,532 м³.
2. Расход рабочей арматуры. Стержни для армирования принимаются на 6 см короче размеров плиты для обеспечения защитного слоя.  Длина стержня = 6200-60 = 6140 мм. Количество стержней в одном направлении = 6200/200+1 =32 шт, на одну сетку 64 шт, поскольку стороны одинаковы. На всю плиту -1 28 шт. Длина арматуры = 128*6,14 = 785,92 м. Масса рабочего армирования = 785,92*1,21 (масса 1 м арматуры заданного диаметра, по сортаменту) = 950,96 кг.
3. Расход вертикальной арматуры. Длина стержня = 300-60 = 240 мм. Количество стержней можно принять с учетом шага в 40 см = 16*16 = 256 шт.  Масса вертикального армирования = (256*0,24)*0,395 = 24,27 кг.
4. Расход бетона B7,5 на подготовку = 6,2*6,2*0,05(толщина) = 1,9 м³.
5. Подушка из песка средней крупности выходит за грани плиты на 10 см. Расход песка = 6,4*6,4*0,5 = 20,5 м³.
6. Геотекстиль и гидроизоляция. Укладываются с небольшим запасом. Площадь одного слоя = 6,4*6,4 = 41 м².

Получившиеся значения для двухэтажного кирпичного дома перед закупкой материала удобно свести в таблицу.

Материал	Расчетное требуемое количество
Бетон B20	11,16 м3
Бетон B7,5	3,72 м3
Арматура А400 диаметром 16 мм	906,24 кг
Арматура А400 диаметром 10 мм	364,41 кг
Песок средней крупности	19,22 м3
Геотекстиль	38,44 м2
Гидроизол в два слоя	76,88 м2

При покупке нужно предусматривать небольшой запас.

Предварительные расчеты позволят значительно сэкономить на возведении монолитной фундаментной плиты, заранее просчитать все затраты и обеспечить высокую надежность конструкции. Важно учесть условия проведения работ. Если фундамент остается пережидать зиму, потребуется принять меры по его консервации и утеплению во избежание появления трещин.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Онлайн калькулятор фундамента монолитная плита

Скачать, сохранить результат

Выберите способ сохранения

Информация

Плитный фундамент — монолитное основание, которое дарит строению устойчивость и долговечность. Железобетонная плита, которую закладывают под всю площадь здания, служит надёжной опорой для жилого дома или хозяйственной постройки. Минимальный объём земляных работ, низкий коэффициент давления на грунт, а также простота обустройства — объективные преимущества монолитной плиты, ключевого элемента фундамента данной категории. Профессиональное армирование фундаментной плиты гарантирует основанию прочность и стойкость к солидным механическим нагрузкам. Грамотный расчёт плитного фундамента поможет быстро и безошибочно выполнить онлайн калькулятор фундамента монолитная плита.

Преимущества онлайн калькулятора для плитного фундамента

• Выполняет расчёт фундаментной плиты с учётом всех технических, а также эксплуатационных характеристик бетона, опалубки и арматурного каркаса.
• Экономит силы и время при разработке успешной стратегии строительных работ, а также составлении сметы обустройства плитного фундамента.
• Опции 2D и 3D визуализации позволяют в режиме реального времени наглядно оценить адекватность расчётных операций, а при необходимости внести в проект соответствующие поправки.

Расчёт арматуры на монолитную плиту

• Определение минимального диаметра элементов арматурной сетки, который обязан соответствовать правилам СНиП.
• Расчёт минимально допустимого сечения вертикальных стержней арматурного каркаса.
• Конкретизация среднего размера ячеек арматурной сетки, а также определение величины нахлёста.
• Расчёт количества рядов, диаметра хомутов, а также определение общего веса арматурного каркаса с учётом нахлёста.

Дополнительные функции онлайн калькулятора

• Расчёт количества, длины и толщины досок опалубки с учётом требований ГОСТ Р. 52086-2003.
• Определение метрических характеристик плиты, её подошвы и боковых граней для расчёта количества утеплителя.
• Расчёт долей песка, цемента и щебня в бетоне ручного производства, который потребуется для формирования плитного фундамента.

Максимально упростите процесс расчётно-измерительных операций уже сегодня. Бесплатно воспользуйтесь онлайн калькулятором плитного фундамента прямо сейчас!

поделиться и оценить

Смотрите также:

Минимальная толщина бетонной плиты, балки, колонны, фундамента

Минимальная толщина бетонной плиты, балки, колонны, фундамента и других конструктивных элементов выбирается для удовлетворения проектных требований в соответствии со стандартными правилами. Приведена минимальная толщина бетонных конструктивных элементов согласно ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997.

Процесс проектирования включает в себя правильное предположение о размерах структурных элементов и затем проверку предложенных размеров, чтобы убедиться, что они соответствуют требованиям проекта.

Если не предполагается надлежащий размер конструкции, то проектирование займет много времени и потребует значительных усилий, так как до тех пор, пока не будут определены удовлетворительные размеры, потребуются значительные испытания.

Поэтому в большинстве кодов указаны минимальные размеры и, в частности, толщины практически для всех элементов конструкции.

1. Минимальная толщина плит

1,1 Минимальная толщина односторонней плиты

ACI 318-14 обеспечивает рекомендуемую минимальную толщину односторонней сплошной плиты, как указано в таблице 1, если не рассчитаны прогибы.

Таблица 1 минимальная толщина односторонней цельной плиты, если прогиб не рассчитан

Минимальная толщина, h
Простая поддержка	Один конец непрерывный	Оба конца непрерывные	Консоль
Стержни, не поддерживающие или не прикрепленные к перегородкам или другой конструкции, которые могут быть повреждены из-за больших прогибов
л / 20	л / 24	л / 28	л / 10

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420.Для других условий значения должны быть изменены следующим образом:

a) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг / м3, значения следует умножить на (1,65 — 0,0003 wc ) , но не менее 1,09.

b) Для fy , кроме 420 МПа, значения должны быть умножены на (0,4 + fy /700) .

Рис.1: толщина односторонней плиты

1.2 Минимальная толщина Ребристая плита

ACI 318-14 рекомендует такое же значение для ненагруженных балок, как указано в таблице 2. Минимальная толщина ребристой плиты, указанная в Едином строительном кодексе (UBC), должна составлять 1/12 расстояния между ребрами или 51 мм.

Рис.2: Ребристая односторонняя плита

Толщина перекрытия с заделанными трубами и трубами

• UBC рекомендует минимальную толщину плит с заделанными трубами и трубами на 25 мм больше, чем общая общая глубина каналов или труб.
• ACI 318-14 указывает, что трубопроводы и трубы не должны быть больше по внешнему размеру, чем 1/3 общей толщины плиты, стены или балки, в которые они заделаны.

1,3 Минимальная толщина Плита на земле

UBC рекомендует, чтобы минимальная толщина бетонных плит перекрытия, опирающихся непосредственно на землю, составляла 89 мм, тогда как BCGBC4010A — Примените структурные принципы к жилым малоэтажным зданиям, определив минимальную толщину 100 мм.

Рис.3: плита на земле

1,4 Минимальная толщина Мембраны

UBC рекомендует бетонную плиту и композитную перекрывающую плиту, служащие структурной диафрагмой, используемой для передачи сил землетрясения, до 50 мм.

1,5 Минимальная толщина Двусторонняя плита

ACI 318-14 предоставил рекомендации по определению минимальной толщины плит (включая плиты с балками, плоские плиты, плоские плиты), которые можно найти здесь.

Рис.4: Двусторонняя плита

1,6 Минимальная толщина Откидная панель

иногда опускаются панели, используемые в верхней части колонн для повышения прочности плит на сдвиг. Минимальная толщина откидных панелей должна составлять четверть толщины плиты за пределами отрыва.

2. Минимальная толщина балок

• ACI 318-14 обеспечивает рекомендуемую минимальную толщину для ненагруженных балок, как указано в таблице 2, если прогиб не рассчитан.
• Канадская ассоциация стандартов CSA предоставляет аналогичную таблицу, за исключением одного непрерывного конца, который составляет 1/18.

Таблица 2 Минимальная толщина ненагруженных балок, если прогиб не рассчитан

Минимальная толщина, h
Простая поддержка	Один конец непрерывный	Оба конца непрерывные	Консоль
Стержни, не поддерживающие или не прикрепленные к перегородкам или другой конструкции, которые могут быть повреждены из-за больших прогибов
л / 16	л / 18.5	л / 21	л / 8

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420. Для других условий значения должны быть изменены следующим образом:

a) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг / м3, значения должны быть умножены на (1,65 — 0,0003 wc ) , но не менее 1.09.

b) Для fy , кроме 420 МПа, значения должны быть умножены на (0,4 + fy /700) .

Глубину балки также можно оценить на основе отношения пролета к глубине. IS 456 2000 обеспечивает соотношение пролета к глубине для контроля прогиба балки, как указано в таблице 3.

Таблица 3: Отношение пролета к глубине в зависимости от пролета и типа балок, IS 456 2000

Пролет балки	Тип балки	Отношение пролет / глубина
до 10 м	Просто поддерживается	20
	Консоль	7
	непрерывный	26
Более 10 м	Просто поддерживается	20 * 10 / пролет
	Консоль	–
	непрерывный	26 * 10 / пролет

Фиг.4: Толщина железобетонной балки, h

3. Минимальная толщина колонн

Размеры колонн основаны на требованиях дизайна, и для колонн можно выбрать несколько форм, таких как квадратные, прямоугольные, трапециевидные, цилиндрические и другие.

Рис.5: Размеры колонны

4. Минимальная толщина стенок

4.1 Несущие стенки

UBC рекомендует минимальную толщину несущей стены до 1/25 поддерживаемой высоты или длины, в зависимости от того, что меньше или не менее 102 мм.

4.2 Наружная стена подвала и стена фундамента

• UBC определил минимальную толщину внешней стены подвала и фундаментной стены 191 мм.
• Это же значение рекомендуется Международным жилищным кодексом (IRC 2009) для фундаментной стены.

  Рис.6: толщина стенки

5. Минимальная толщина опор

Опора на грунт

Рекомендуемая минимальная глубина для установки на почву составляет 150 мм.

Опора на свай

Рекомендуемая минимальная глубина для установки на сваю — 300 мм

Стойка бетонная однотонная

Минимальная толщина простой бетонной структурной опоры предложена ACI 318-14 и установлена ​​равной 200 мм, и такое же значение предлагается UBC. Следует знать, что плоское основание конструкции не подходит для использования в качестве верхушки свай.

Плотный фундамент

Минимальная толщина плотного фундамента 300 мм.

Рис.7: Толщина опоры

6. Минимальная толщина других бетонных элементов

Таблица 4: минимальная толщина других элементов конструкции

Конструктивный элемент	Толщина, мм
Заглушка	600 мм
Выравнивание бетона под жидкими подпорными конструкциями	100 мм
Выравнивающий бетон для других оснований ПКК	75 мм
Стены и плита подземного котлована / резервуара (ниже уровня грунтовых вод)	200 мм
Стены и плита подземного котлована (над уровнем грунтовых вод)	200 мм
Парапет стенка	100 мм
Чайджа	100 мм
Стены траншеи для кабелей / труб и фундаментная плита	125 мм
Сборное покрытие траншеи	125 мм
Вставная пластина	12 мм
Угловой	6 мм

,

Как определить толщину бетонной плиты

Знание толщины бетонной плиты может быть важно по нескольким причинам. Для нового строительства вам может потребоваться анализ качества. Если вы работаете с существующей плитой, вам может потребоваться эта информация, чтобы можно было закрепить новое оборудование. Одна из распространенных причин — это правильное испытание на влажность, чтобы гарантировать надлежащую сухость при укладке полов.

В этой статье мы рассмотрим несколько способов определения толщины бетонной плиты:

• Проверка строительной документации
• Измерение открытой кромки
• Просверливание отверстия для проволочного зонда
• Испытания консультантом

Общие методы определения толщины плиты

Если вы рассматриваете новое строительство, вы должны иметь возможность проверить строительную документацию, чтобы определить толщину плиты.Если конструкция не новая, вы все равно можете найти заархивированные строительные документы. Уточняйте у собственника, генерального подрядчика или архитектора.

Если будут проводиться какие-либо ремонтные или ремонтные работы, возможно, в плите есть траншеи для установки новой сантехники или электричества. Если есть, там можно проверить проем плиты.

Если нет другого способа определить толщину и можно просверлить небольшое отверстие, то вы можете измерить толщину с помощью куска проволоки.

Вот как определить толщину бетонной плиты:

1. Просверлите небольшое отверстие вертикально через плиту.
2. Из куска проволоки, длина которого, по вашему мнению, достаточно длинна, чтобы пройти через плиту, загните крючок в конец, достаточно узкий, чтобы войти в отверстие.
3. Вставьте загнутый конец в отверстие до тех пор, пока не почувствуете нижний край плиты с крючком.
4. Отметьте верхний край плиты на куске проволоки.
5. Вытяните проволоку и измерьте расстояние от крючка до отметки.

Испытания консультантом

Если будет сложно определить толщину плиты самостоятельно, вы можете нанять консультанта для использования технологии неразрушающего контроля (NDT). Эти технологии используют звуковые или электромагнитные поля, которые не повреждают бетон. Эти технологии включают в себя:

1. Ударное эхо
2. Ультразвуковое импульсное эхо
3. Георадар
4. Магнитная томография

Ваш консультант определит, какой метод наиболее подходит для вашей ситуации.Испытания можно проводить быстро и легко с помощью небольшого портативного оборудования.

Толщина плиты и проверка бетона на влажность

Одна из наиболее распространенных причин, по которой вам может потребоваться узнать толщину бетонной плиты, — это проверка влажности. Каждый раз, когда вы собираетесь установить систему пола на бетонную плиту, вам необходимо проверить плиту на влажность. Весь бетон содержит влагу, и если уровень влажности слишком высок, это может серьезно повредить пол.

Для наиболее точного определения влажности необходимо знать толщину плиты.Испытания на влажность бетона изучаются с 1960-х годов, и исследователи разработали научно доказанный тест для измерения уровня влажности в плите.

Тест требует, чтобы датчики для измерения относительной влажности были вставлены в плиту на очень определенной глубине. Для сушки плит с одной стороны глубина составляет 40% от толщины. Для сушки плит с двух сторон глубина составляет 20% от толщины. По этой причине очень важно знать толщину бетонной плиты.

Этот тест называется «испытанием относительной влажности с использованием датчиков in situ» и является основой стандарта ASTM F2170.Wagner Meters предлагает систему испытаний бетона на месте, которая точно соответствует стандарту ASTM F2170.

В системе Wagner Meters Rapid RH® L6 используются одноразовые датчики, обеспечивающие скорость, экономичность и простоту использования. Датчики L6 откалиброваны и задокументированы с завода. После того, как датчики будут установлены в плите и уравновешены в течение требуемых 24 часов, можно будет проводить повторные измерения без дополнительного времени на уравновешивание. В отличие от многоразовых зондов, датчики L6 не нуждаются в калибровке.

Rapid RH Total Reader® считывает, отображает и передает данные о температуре и относительной влажности через Bluetooth® в приложение DataMaster ™ L6.Приложение DataMaster L6 хранит, отображает и сообщает данные на вашем мобильном устройстве iOS или Android. С мобильного устройства вы можете отправлять отчеты в формате PDF своему клиенту и всем заинтересованным лицам. Резервные копии ваших показаний хранятся в облаке и в датчиках, которые постоянно установлены на плите. Этот непрерывный цифровой путь от датчика до окончательного отчета, а также автоматическое резервное копирование данных обеспечивают высочайшую целостность, точность и надежность данных.

Заключение:

Вот некоторые причины, по которым необходимо знать толщину бетонной плиты:

• Анализ качества
• Крепление нового оборудования
• Испытание на влагу

Несколько методов определения толщины бетонной плиты:

• Проверка строительной документации
• Измерение открытой кромки
• Просверливание отверстия для проволочного зонда
• Испытания консультантом

Джейсон имеет более 20 лет опыта в продажах и управлении продажами в различных отраслях промышленности и успешно выпустила на рынок ряд продуктов, в том числе оригинальные тесты на влажность бетона Rapid RH®.В настоящее время он работает с Wagner Meters в качестве менеджера по продажам продукции Rapid RH®.

.

Минимальная толщина двухсторонней плиты согласно ACI 318-11 для прогиба

Минимальная толщина двухсторонней конструкции плиты, разработанной в соответствии с методами, предусмотренными Кодексом ACI 318-11, а именно, методом прямого проектирования и методом эквивалентной рамы. Минимальная толщина плиты указана в ACI 318-11, раздел 9.5.3.

Прогиб двухсторонней плиты можно рассчитать, используя доступные методы, чтобы убедиться, что прогиб не будет проблематичным и не превысит ограничения по эксплуатации.

Минимальная толщина двусторонней плиты согласно ACI 318-11 для контроля прогиба

Прогиб двусторонней плиты зависит от ряда параметров, например, жесткости плиты на изгиб, которая является функцией толщины плиты. Жесткость плиты на изгиб увеличивается с увеличением толщины плиты; в результате прогиб двухсторонней плиты уменьшается.

Чтобы предотвратить чрезмерные прогибы и избежать расчета двухстороннего прогиба плиты, который является сложной процедурой, ACI 318-11 ограничивает минимальную толщину двухсторонней плиты, применяя три эмпирических ограничения.Если эти ограничения соблюдены, нет необходимости выполнять расчет прогиба.

Наконец, можно использовать толщину плиты меньше, чем полученная из эмпирических ограничений, если расчет прогиба находится в определенных пределах, которые определены Кодексом. Ограничения Кодекса ACI для минимальной толщины двухсторонней плиты обсуждаются в следующих разделах.

1. Для a _fm больше 0,2, но не больше 2, толщина плиты не должна быть меньше значений уравнения-1:

Где:

h : Минимальная толщина плиты

l _n : пролет в свету, измеренный в продольном направлении лицом к лицу колонны или лицом к лицу балки для перекрытий с балками

: отношение свободного пролета в более длинном направлении к свободному пролету в более коротком направлении

a _fm : Среднее значение ( a _f ) для всех балок по сторонам панели

a _f : отношение жесткости на изгиб секции балки к жесткости на изгиб плиты, ограниченной сбоку осевой линией панели с каждой стороны балки.Расчет производится согласно следующему уравнению:

Где:

E _cb и E _cs : модуль упругости бетона балки и плиты соответственно, который обычно одинаков

I _b и I _s : момент инерции балки и плиты соответственно.

На рисунках 1 и 2 показано, как найти момент инерции для краевой балки, внутренней балки, внутренних и краевых плит соответственно:

Рисунок-1: Часть плит, которая должна быть включена для расчета момента инерции, краевая балка (левая сторона) и внутренняя балка (правая сторона)

Рисунок 2: Размеры внутренней и внешней плиты для расчета момента инерции

2.Для ( a _fm ) больше 2, толщина плиты не должна быть меньше значения уравнения-2:

3. Для ( a _fm ) равной или меньшей 0,2 минимальная толщина двусторонней плиты указана в Таблице-1.

Таблица-1: Минимальная толщина перекрытий без внутренних балок

Кроме того, минимальная толщина любой двухсторонней плиты без внутренних балок не должна быть меньше следующей:

• Для плит без откидной панели 125 мм.
• Для плит с откидной панелью 100 мм.

Кроме того, оба ( a _fm ) и ( a _f ) будут равны нулю, когда лучи не используются, как в случае плоских пластин. Наконец, уравнения Кодекса ACI, применяемые для расчета толщины плиты, учитывают форму панели, влияние длины пролета, жесткость балок на изгиб и предел текучести стальной арматуры.

Уравнение-3 будет управлять толщиной плиты, если используется существенно жесткая балка, поскольку уравнение-1 дает меньшую толщину.Если балки не используются, например, в случае плоских плит и плоских плит, минимальная толщина плиты может быть взята из таблицы-1.

Подробнее: двухстороннее проектирование перекрытий методом прямого проектирования согласно ACI 318-11

,

Бетонная плита перекрытия — Типы, толщина и область применения

Бетонная верхняя плита — это покрытие, предназначенное для обеспечения плотной, устойчивой к истиранию и готовой поверхности пола для различных целей, таких как обеспечение износостойкости для поддержки транспортных нагрузок на стоянках и автобусных остановках, обеспечение ровной поверхности для внутренних полов, обеспечение специальной базы для электрического и механического оборудования, а также для восстановления изношенных или поврежденных полов.

Есть два основных типа бетонных перекрытий, а именно клееные и несвязанные.Оба подходят для тяжелых и легких бетонных плит. Первые обычно включают жилые, офисные, институциональные и легкие коммерческие использования. Последний, обычно используемый в промышленных зданиях, подвергается большим движущимся и статическим нагрузкам, истиранию, а иногда и агрессивным химическим воздействиям.

В некоторых случаях бетонные плиты подвергаются воздействию очень высоких или низких температур. Толщина покрытия указывается на основе ожидаемых нагрузок и колебаний температуры, через которые может пройти плита.

Типы бетонных перекрытий

1. Несвязанная верхняя плита

В этой системе верхняя плита не прикреплена к лежащей под ней бетонной плите. Толщина несвязанного покрытия может повлиять на высоту финального этажа и может помешать другим требованиям к обслуживанию, таким как зазоры дверных проемов.

Если отремонтировать трещины в плите основания, они могут со временем отразиться через частично склеенный перекрытие. Отражающее растрескивание можно уменьшить за счет использования более толстых накладок.

Рис.1: Несвязанный бетонный покров

1.1 Мотивация для подачи заявки

Используется для загрязненных плит, например, маслом, или для плит, склеивание которых невозможно. Несвязанный верхний слой также используется, когда предпочтительно не связывать верхний слой с основным слоем, чтобы два ряда могли перемещаться независимо, или чтобы верхние слои могли быть более легко заменены в более поздний момент времени.

1,2 Материалы

Для легких плит бетонная облицовка аналогична бетонной плите.Тем не менее, затирка из твердой стали, которая обычно имеет более высокую прочность на сжатие, чем базовый слой, используется в качестве покрытия для тяжелых плит. Пластиковая пленка, рубероид или компаунд, разрушающий сцепление, используются для предотвращения приклеивания к плите основания.

1,3 Стыки в несвязанной верхней плите

Расстояние между стыками в покрытии должно быть согласовано с расстоянием между стыками в фундаментной плите. Следует рассмотреть дополнительные стыки, если толщина верхней плиты требует более близкого расстояния, чем у плиты основания, чтобы ограничить неконтролируемое растрескивание.

1,4 Минимальная толщина

1. Минимальная толщина топпинга без склеивания составляет 75 мм.
2. Несвязанная конструкция с минимальной толщиной 100 мм рекомендуется, если в плите основания есть трещины, или если хорошее сцепление возможно лишь частично или полностью отсутствует.
3. Для приложений с интенсивной сосредоточенной нагрузкой от 35,6 до 58,7 кН минимальная толщина несвязанного верхнего слоя толщиной 127 мм обеспечивает более длительный срок службы.

2.Склеенная плита покрытия

В клееной системе верхний слой приклеивается к лежащей под ним бетонной плите. Он используется как для легких плит в коммерческих целях, так и для тяжелых плит в промышленных приложениях, подверженных тяжелым транспортным нагрузкам и ударам.

поверхность плиты основания должна иметь шероховатую отделку с открытыми порами и не содержать любые вещества, которые могут мешать приклеиванию топпинга к основе плиты.

Покрытие можно укладывать до затвердевания бетонной плиты основания или после затвердевания плиты основания.

Рис. 2: Конструкция бетонной плиты перекрытия

2.1 Материалы

Покрытие для легкой плиты представляет собой бетонную смесь, аналогичную этой бетонной плите. Для покрытия сверхпрочной плиты требуется многопроходная обработка твердой сталью шпателем, и она обычно имеет более высокую прочность, чем фундаментная плита.

В связанном топпинге также можно использовать залитый твердый заполнитель, предварительно смешанный минеральный заполнитель или металлический отвердитель для добавления к поверхности.

2.2 Стыки приклеенной плиты перекрытия

Совместное расстояние в посыпке должно быть согласовано с конструкцией и усадкой расстояние между швами в фундаментной плите. Усадочные швы, пропиленные пилой, должны проникать в фундаментную плиту минимум на 25 мм.

Если покрытие укладывается на фундаментную плиту до того, как будут разрезаны стыки, стыки в покрытии должны доходить до плиты основания, а глубина должна соответствовать общей толщине комбинированной плиты.

Если покрытие устанавливается на ранее уложенную плиту, где сработали швы, дополнительные швы в покрытии не нужны, так как разгрузка от усадки не может произойти между соединениями плиты в приклеенной плите.

2.3 Минимальная толщина

Минимальная толщина склеенного покрытия 19 мм.

Прочность перекрытия и технические характеристики

Для склеенных и несвязанных бетонных перекрытий, прочность бетона для бетонных перекрытий определяется функцией плиты; 30 МПа для легких условий эксплуатации, 40 МПа для средних режимов и 50 МПа для тяжелых условий эксплуатации.

Используемое бетонное покрытие должно иметь максимальную просадку 75 мм. Если используется низкий уровень влажности, то для увеличения осадки следует использовать водоредуцирующую добавку или водоудерживающую добавку с высоким содержанием воды.

Сталь Подкрепление

Как для склеенных, так и для несвязанных бетонных перекрытий, армирование, такое как деформированные стержни, сварная проволочная сетка, стержневые маты или волокна, может быть помещено в покрытие для уменьшения ширины усадочных трещин.

Рис. 3: Армирование бетонной плиты перекрытия

Верхняя плита Конструкция

1. Подготовьте поверхность бетонной плиты, если это уже существующая поверхность. Этот этап не требуется, если покрытие укладывается сразу после устройства основания плиты.
2. Исправить формы.
3. Поместите изоляцию в случае несвязанного покрытия, например, пластикового листа.
4. Нанести клеящее средство на бетонную поверхность в случае приклеенного покрытия. Этот процесс иногда становится необязательным, поскольку шероховатость и поры бетонной поверхности могут быть достаточными для создания достаточной прочности связи между плитой и покрытием.
5. Установить арматуру
6. Залить бетон
7. Обработать бетонную поверхность подходящими средствами в зависимости от типа покрытия и используемых материалов.
8. Применить подходящие методы отверждения.

,
